ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ POWAIR0312 PowerPlus

5.4 Χρήση και φροντίδα των ηλεκτρικών εργαλείων ........................................5

• 10 ΣΥΝΤΗΡΗΣΗ p. 9
• 11 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ p. 10
• 12 ΘΟΡΥΒΟΣ p. 10
• 13 ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ p. 10
• 14 ΕΓΓΥΗΣΗ p. 12
• 15 ΠΕΡΙΒΑΛΛΟΝ p. 13
• 16 ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ POWAIR0312 EL Copyright © 2022 VARO P a g e | 2 www.varo.com ΚΑΡΦΩΤΙΚΟ ΑΕΡΟΣ 2 ΣΕ 1 POWAIR0312 1 ΕΦΑΡΜΟΓΗ Μπορεί να χρησιμοποιηθεί σχεδόν για οποιαδήποτε εργασία φινιρίσματος, επιπλοποιίας, πλαισιωμάτων, διακόσμησης και ξυλουργικής τέχνης γενικά. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Παρακαλούμε διαβάστε προσεκτικά το εγχειρίδιο χρήσης πριν από τη χρήση και φυλάξτε το για να ανατρέχετε σε αυτό στο μέλλον. Εάν μεταβιβάσετε αυτό το ηλεκτρικό εργαλείο, παραδώστε μαζί και τις οδηγίες χρήσης. 2 ΚΑΤΑΛΟΓΟΣ ΕΞΑΡΤΗΜΑΤΩΝ (EIK. A) p. 13

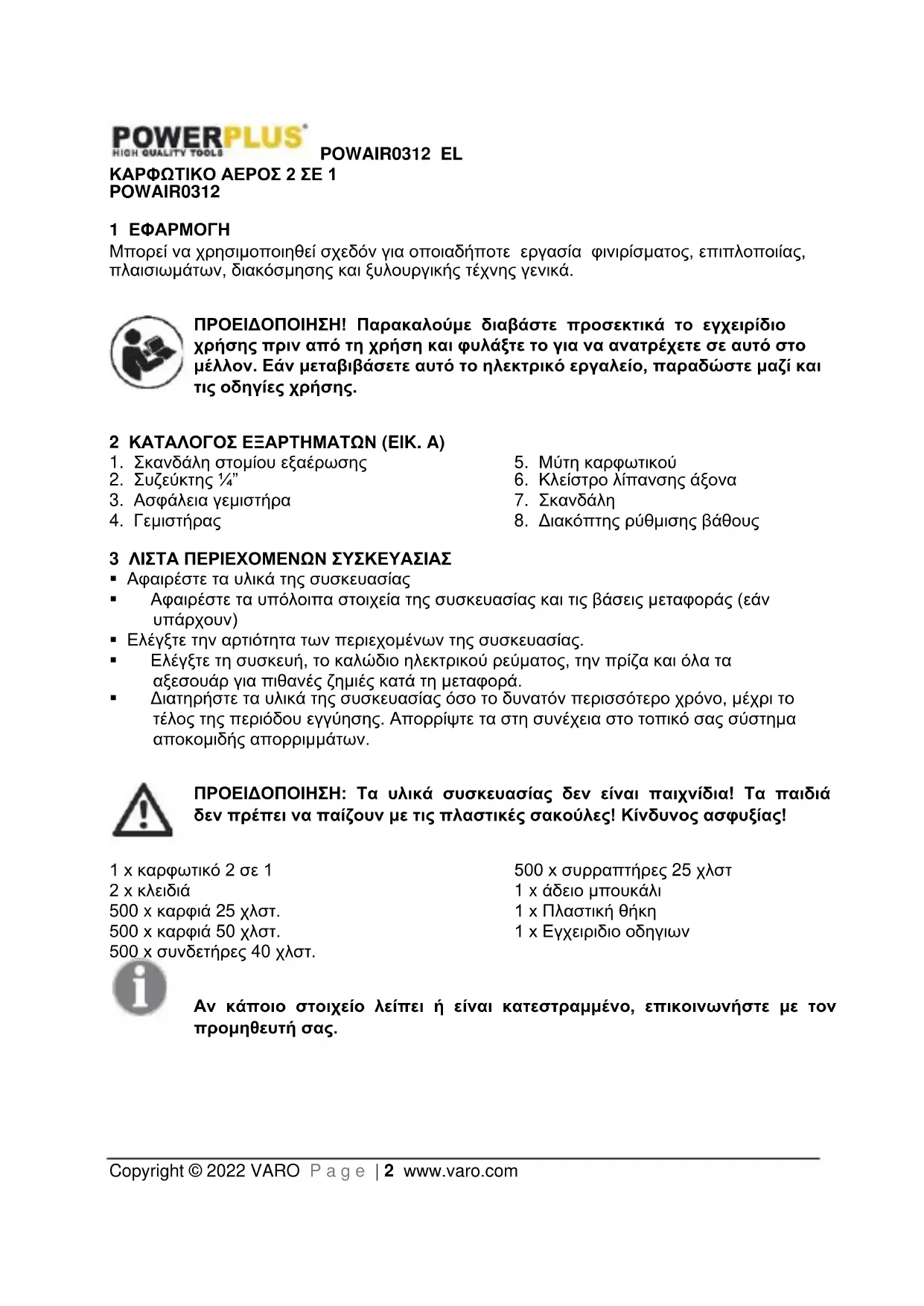

1. Σκανδάλη στομίου εξαέρωσης

3. Ασφάλεια γεμιστήρα

6. Κλείστρο λίπανσης άξονα

8. Διακόπτης ρύθμισης βάθους

3 ΛΙΣΤΑ ΠΕΡΙΕΧΟΜΕΝΩΝ ΣΥΣΚΕΥΑΣΙΑΣ

• Αφαιρέστε τα υλικά της συσκευασίας

• Αφαιρέστε τα υπόλοιπα στοιχεία της συσκευασίας και τις βάσεις μεταφοράς (εάν

• Ελέγξτε την αρτιότητα των περιεχομένων της συσκευασίας.

• Ελέγξτε τη συσκευή, το καλώδιο ηλεκτρικού ρεύματος, την πρίζα και όλα τα αξεσουάρ για πιθανές ζημιές κατά τη μεταφορά.

• Διατηρήστε τα υλικά της συσκευασίας όσο το δυνατόν περισσότερο χρόνο, μέχρι το τέλος της περιόδου εγγύησης. Απορρίψτε τα στη συνέχεια στο τοπικό σας σύστημα αποκομιδής απορριμμάτων. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Τα υλικά συσκευασίας δεν είναι παιχνίδια! Τα παιδιά δεν πρέπει να παίζουν με τις πλαστικές σακούλες! Κίνδυνος ασφυξίας! 1 x καρφωτικό 2 σε 1 2 x κλειδιά 500 x καρφιά 25 χλστ. 500 x καρφιά 50 χλστ. 500 x συνδετήρες 40 χλστ. 500 x συρραπτήρες 25 χλστ 1 x άδειο μπουκάλι 1 x Πλαστική θήκη 1 x Εγχειριδιο oδηγιων Αν κάποιο στοιχείο λείπει ή είναι κατεστραμμένο, επικοινωνήστε με τον προμηθευτή σας.POWAIR0312 EL Copyright © 2022 VARO P a g e | 3 www.varo.com 4 ΣΥΜΒΟΛΑ Σε αυτό το εγχειρίδιο ή/και το εργαλείο χρησιμοποιούνται τα εξής σύμβολα:

τραυματισμού ή βλάβης στο εργαλείο.

Διαβάστε το εγχειρίδιο πριν χρησιμοποιήσετε το

Σύμφωνα με τα ισχύοντα βασικά πρότυπα ασφαλείας των Ευρωπαϊκών Οδηγιών.

Κλάση II - Το μηχάνημα διαθέτει διπλή μόνωση. Δεν χρειάζεται επομένως καλώδιο γείωσης.

Υποχρεωτική χρήση προστατευτικών γυαλιών.

Σημαντικές πληροφορίες.

Τα ηλεκτρικά προϊόντα δεν πρέπει να απορρίπτονται με τα οικιακά απορρίμματα. 5 ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΑ ΗΛΕΚΤΡΙΚΑ ΕΡΓΑΛΕΙΑ Διαβάστε όλες τις προειδοποιήσεις και οδηγίες. Η μη τήρηση των προειδοποιήσεων και οδηγιών μπορεί να αποτελέσει αιτία ηλεκτροπληξίας, πυρκαγιάς ή/και σοβαρού τραυματισμού. Φυλάξτε τις προειδοποιήσεις και οδηγίες ασφάλειας για μελλοντική χρήση. Ο όρος «ηλεκτρικό εργαλείο» που χρησιμοποιείται στις προειδοποιήσεις αναφέρεται σε ηλεκτρικά εργαλεία που λειτουργούν με ρεύμα (με καλώδιο) ή με μπαταρία (χωρίς καλώδιο, επαναφορτιζόμενα).

• Διατηρείτε τον χώρο εργασίας σας καθαρό και καλά φωτισμένο. Η ακαταστασία και ο ελλιπής φωτισμός στον χώρο εργασίας δημιουργούν συνθήκες για ατυχήματα.

• Μην εργάζεστε με ηλεκτρικά εργαλεία σε περιβάλλον όπου υπάρχει κίνδυνος έκρηξης, π.χ. όπου υπάρχουν εύφλεκτα υγρά, αέρια ή σκόνη. Τα ηλεκτρικά εργαλεία παράγουν σπινθήρες που μπορούν να δημιουργήσουν ανάφλεξη της σκόνης ή των

• Κατά τη διάρκεια της χρήσης του ηλεκτρικού εργαλείου, φροντίστε ώστε να μην πλησιάζουν κοντά παιδιά και άλλα άτομα. Αν αποσπαστεί η προσοχή σας μπορεί να χάσετε τον έλεγχο του εργαλείου.

5.2 Ηλεκτρική ασφάλεια

Ελέγχετε πάντα αν η ισχύς τροφοδοσίας αντιστοιχεί στην τάση που αναγράφεται στην πλακέτα χαρακτηριστικών.POWAIR0312 EL Copyright © 2022 VARO P a g e | 4 www.varo.com

• Το φις των ηλεκτρικών εργαλείων πρέπει να ταιριάζει στην πρίζα. Μην κάνετε κανενός είδους τροποποίηση στο φις. Μη χρησιμοποιείτε προσαρμοστικά φις στα γειωμένα ηλεκτρικά εργαλεία. Τα φις που δεν έχουν υποστεί τροποποιήσεις και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο θανατηφόρας ηλεκτροπληξίας.

• Αποφεύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες, όπως σωλήνες, καλοριφέρ, κουζίνες και ψυγεία. Όταν το σώμα σας είναι γειωμένο, αυξάνεται ο κίνδυνος θανατηφόρας ηλεκτροπληξίας.

• Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή ή την υγρασία. Η διείσδυση νερού στο ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο θανατηφόρας ηλεκτροπληξίας.

• Μην κακομεταχειρίζεστε το καλώδιο. Μη χρησιμοποιήσετε ποτέ το καλώδιο για να μεταφέρετε, να τραβήξετε ή να αποσυνδέσετε το εργαλείο από την πρίζα. Έχετε το καλώδιο μακριά από εστίες θερμότητας, λάδια, κοφτερές ακμές η κινούμενα εξαρτήματα. Τα χαλασμένα ή μπερδεμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας.

• Όταν χρησιμοποιείτε ένα ηλεκτρικό εργαλείο σε εξωτερικό χώρο, χρησιμοποιείτε καλώδιο προέκτασης κατάλληλο για χρήση σε εξωτερικό χώρο. Η χρήση καλωδίου προέκτασης κατάλληλου για χρήση σε εξωτερικό χώρο μειώνει τον κίνδυνο ηλεκτροπληξίας.

• Αν είναι απαραίτητο να χρησιμοποιήσετε ένα ηλεκτρικό εργαλείο σε μέρος όπου υπάρχει υγρασία, η τροφοδοσία του θα πρέπει να γίνει από ρεύμα που προστατεύεται από συσκευή παραμένοντος ρεύματος (RCD). Η χρήση μιας συσκευής RCD μειώνει τον κίνδυνο ηλεκτροπληξίας.

5.3 Ατομική ασφάλεια

• Να είστε προσεκτικοί. Προσέχετε αυτό που κάνετε και χρησιμοποιείτε κοινή λογική στην εργασία σας με ένα ηλεκτρικό εργαλείο. Μη χρησιμοποιείτε ένα ηλεκτρικό εργαλείο αν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, αλκοόλ ή φαρμάκων. Μία στιγμή απροσεξίας, κατά τη διάρκεια χρήσης του εργαλείου, μπορεί να οδηγήσει σε σοβαρό τραυματισμό.

• Χρησιμοποιείτε εξοπλισμό ασφάλειας. Φοράτε πάντα προστατευτικά γυαλιά. Η χρήση εξοπλισμού ασφάλειας, όπως μάσκα σκόνης, αντιολισθητικά παπούτσια, κράνος ή ωτασπίδες όποτε χρειάζεται, ελαττώνει τον κίνδυνο τραυματισμού.

• Αποφεύγετε την τυχαία εκκίνηση του μηχανήματος. Βεβαιώνεστε ότι ο διακόπτης βρίσκεται στη θέση OFF (κλειστός) πριν συνδέσετε το φις στην πρίζα. Αν κατά τη μεταφορά του μηχανήματος έχετε το δάχτυλό σας πάνω στον διακόπτη ή συνδέσετε το μηχάνημα στην πρίζα όταν ο διακόπτης είναι στη θέση ON (ανοικτός), αυξάνετε τις πιθανότητες ατυχήματος.

• Πριν θέσετε σε λειτουργία το μηχάνημα, αφαιρείτε τα ρυθμιστικά εργαλεία και τα μηχανικά κλειδιά. Ένα εργαλείο ή μηχανικό κλειδί που έχει μείνει πάνω σε ένα περιστρεφόμενο εξάρτημα του μηχανήματος, μπορεί να οδηγήσει σε τραυματισμό.

• Μην προεκτείνεστε πολύ. Πατάτε πάντα σταθερά κάτω. Έτσι θα μπορείτε να ελέγχετε καλύτερα το εργαλείο σε απροσδόκητες καταστάσεις.

• Φοράτε κατάλληλα ρούχα. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Προσέχετε ώστε τα μαλλιά, τα ρούχα και τα γάντια σας να μην πλησιάζουν στο εργαλείο. Τα φαρδιά ρούχα, τα κοσμήματα ή τα μακριά μαλλιά μπορεί να πιαστούν στα κινούμενα εξαρτήματα.

• Αν υπάρχουν συσκευές εξαγωγής σκόνης για σύνδεση στο μηχάνημα, φροντίστε να τις συνδέσετε και να τις χρησιμοποιήσετε σωστά. Η χρήση τέτοιων συσκευών μειώνει τους κινδύνους που σχετίζονται με τη σκόνη.POWAIR0312 EL Copyright © 2022 VARO P a g e | 5 www.varo.com

5.4 Χρήση και φροντίδα των ηλεκτρικών εργαλείων

• Μην περιμένετε από το εργαλείο να κάνει περισσότερα από όσα μπορεί. Χρησιμοποιείτε το κατάλληλο ηλεκτρικό εργαλείο για την εργασία σας. Ένα ηλεκτρικό εργαλείο θα κάνει καλύτερα και ασφαλέστερα τη δουλειά του αν χρησιμοποιείται για τον σκοπό για τον οποίο προορίζεται.

• Μη χρησιμοποιήσετε το ηλεκτρικό εργαλείο αν ο διακόπτης είναι ελαττωματικός. Ένα ηλεκτρικό εργαλείο με χαλασμένο διακόπτη είναι επικίνδυνο και πρέπει να επισκευαστεί.

• Πριν κάνετε ρυθμίσεις, αλλάξετε εξαρτήματα ή αποθηκεύσετε το εργαλείο, αποσυνδέετε το φις από την πρίζα. Αυτά τα προληπτικά μέτρα μειώνουν το ενδεχόμενο της τυχαίας εκκίνησης του εργαλείου.

• Φυλάσσετε το ηλεκτρικο εργαλείο, όταν δεν το χρησιμοποιείτε, σε χώρους όπου δεν πλησιάζουν παιδιά και μην επιτρέπετε τη χρήση του από άτομα που δεν είναι εξοικειωμένα με αυτό ή δεν έχουν διαβάσει τις οδηγίες χρήσης. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από άτομα που δεν έχουν σχετική

• Τα ηλεκτρικά εργαλεία χρειάζονται συντήρηση. Ελέγχετε μήπως τα κινούμενα εξαρτήματα είναι κακώς ευθυγραμμισμένα ή μπλοκαρισμένα, μήπως υπάρχουν εξαρτήματα σπασμένα ή ζημιές, και οτιδήποτε άλλο μπορεί να επηρεάσει τη λειτουργία του εργαλείου. Αν το εργαλείο πάθει ζημιά, θα πρέπει να επισκευαστεί. Πολλά ατυχήματα συμβαίνουν λόγω της κακής συντήρησης των ηλεκτρικών

• Διατηρείτε τα εργαλεία κοπής αιχμηρά και καθαρά. Αν τα εργαλεία κοπής συντηρούνται σωστά και έχουν αιχμηρές λεπίδες, υπάρχουν λιγότερες πιθανότητες να μπλοκάρουν και ο χειρισμός τους είναι ευκολότερος.

• Χρησιμοποιείτε τα ηλεκτρικά εργαλεία, τα εξαρτήματα τα κοπτικά εργαλεία κλπ. σύμφωνα με αυτές τις οδηγίες και σύμφωνα με τον τρόπο χρήσης για τον οποίο είναι σχεδιασμένο αυτό το είδος εργαλείου, λαμβάνοντας επίσης υπόψη τις συνθήκες εργασίας και την εργασία που θέλετε να κάνετε. Η χρήση των ηλεκτρικών εργαλείων για άλλο σκοπό ή με άλλο τρόπο, εκτός από αυτούς για τους οποίους είναι σχεδιασμένο , μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις.

• Το σέρβις του ηλεκτρικού εργαλείου σας πρέπει να γίνεται μόνο από εξειδικευμένο τεχνικό προσωπικό και να χρησιμοποιούνται μόνο γνήσια ανταλλακτικά. Έτσι εξασφαλίζεται ότι θα λειτουργεί σύμφωνα με τα απαιτούμενα πρότυπα ασφαλείας. 6 ΕΙΔΙΚΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΟ ΚΑΡΦΩΤΙΚΟ/ΣΥΡΡΑΠΤΙΚΟ ΜΗΧΑΝΗΜΑ

• Πριν βάλετε συνδετήρες ή καρφιά στο μηχάνημα, πρέπει πάντα να βγάζετε το φις από την πρίζα.

• Μην κατευθύνετε ποτέ το μηχάνημα προς άτομα ή ζώα.

• Χρησιμοποιείτε μόνο συνδετήρες ή καρφιά που είναι κατάλληλα για το μηχάνημα.

• Πριν χρησιμοποιήσετε το μηχάνημα, βεβαιώνεστε ότι ο μηχανισμός ασφαλείας λειτουργεί σωστά.

• Μην εμποδίζετε ποτέ τον μηχανισμό ασφαλείας.

• Διακόπτετε τη λειτουργία του μηχανήματος κατά το διάλειμμα και στο τέλος της

• Φοράτε προστατευτικά για τα αυτιά.POWAIR0312 EL Copyright © 2022 VARO P a g e | 6 www.varo.com

• Μη θέτετε σε λειτουργία το εργαλείο αν δεν είναι σταθερά τοποθετημένο πάνω στο τεμάχιο εργασίας. Εάν δεν είναι σε επαφή με το τεμάχιο εργασίας, το δίχαλο μπορεί να μετακινηθεί από τον στόχο σας.

• Μην χρησιμοποιείτε το καρφωτικό για τη στερέωση καλωδίων ρεύματος. Δεν προορίζεται για τη χρήση αυτή και μπορεί να προκαλέσει ζημιά στη μόνωση των καλωδίων με συνέπεια ηλεκτροπληξία ή πυρκαγιά. 7 ΚΑΝΟΝΕΣ ΑΣΦΑΛΕΙΑΣ (EIK. B)

• Για να αποφύγετε τον τραυματισμό, τον δικό σας και των παρισταμένων, ανατρέξτε στις ενότητες για τη χρήση, τη συντήρηση και την αντιμετώπιση προβλημάτων του εργαλείου για πρόσθετες πληροφορίες. (Εικ. 1)

• Για να αποφύγετε τον τραυματισμό των ματιών, φοράτε πάντα προστατευτικά γυαλιά με σκληρή θωράκιση στα πλάγια. Φροντίστε να φορούν όλα τα άτομα μέσα στην περιοχή εργασίας το ίδιο είδος προστατευτικών γυαλιών. (Εικ. 2)

• Φοράτε πάντα ωτοασπίδες και σκληρό καπέλο. (Εικ. 3)

• Μη χρησιμοποιήσετε ποτέ υδρογόνο, οξυγόνο, διοξείδιο του άνθρακα ή οποιοδήποτε άλλο εμφιαλωμένο αέριο ως πηγή ισχύος για αυτό το εργαλείο, γιατί μπορεί να εκραγεί και να προκαλέσει σοβαρό τραυματισμό. (Εικ. 4)

• Βγάζετε το δάχτυλο από τη σκανδάλη όταν δεν χρησιμοποιείτε το εργαλείο. Μη μεταφέρετε ποτέ το εργαλείο έχοντας το δάχτυλο στη σκανδάλη, γιατί θα μπορεί να καρφωθούν συνδετήρες αν η ασφάλεια προσκρούσει σε κάτι. (Εικ. 5)

• Μη συνδέετε ποτέ το εργαλείο σε λάστιχο αέρα με πίεση που υπερβαίνει τα 200 psi ή 13,7 bar. (Εικ. 6)

• Οι συμπιεστές αέρα πρέπει να συμφωνούν με τις απαιτήσεις ANSI B19.3 1981 (Η.Π.Α.), "Safety Standard For Compressors For Process Industries" (Πρότυπο Ασφαλείας για Συμπιεστές για Μεταποιητικές Βιομηχανίες). (Εικ. 7)

• Είναι απολύτως απαραίτητο το λάστιχο αέρα να έχει ελάχιστη ονομαστική λειτουργική πίεση 150 psi (10,3 bar) ή 150% της μέγιστης πίεση που παράγεται στο σύστημα. (Εικ. 8)

• Το εργαλείο και το λάστιχο παροχής αέρα πρέπει να διαθέτουν σύνδεση σωλήνωσης τέτοια ώστε όλη η πίεση να αφαιρείται από το εργαλείο όταν αποσυνδέεται ο αρμός. (Εικ. 9)

• Χρησιμοποιείτε μόνο πεπιεσμένο αέρα που περνά από σετ 3 κομματιών. (Εικ. 10)

• Μη φορτώνετε ποτέ συνδετήρες όταν το εργαλείο είναι συνδεδεμένο στην παροχή αέρα. (Εικ. 11).

• Μη χρησιμοποιήσετε ποτέ το εργαλείο αν η ασφάλεια, η σκανδάλη ή τα ελατήρια δεν είναι σε καλή λειτουργική κατάσταση, λείπουν ή έχουν καταστραφεί. Είναι επικίνδυνο να αφαιρέσετε την ασφάλεια, τη σκανδάλη ή το ελατήριο. (Εικ. 12)

• Πριν κάθε χρήση του εργαλείου, βεβαιώνεστε ότι η σκανδάλη, η βίδα και το καπάκι είναι σφιγμένα καλά. (Εικ. 13)

• Μην κάνετε οποιαδήποτε μετατροπή στο εργαλείο χωρίς άδεια. (Εικ. 14)

• Αποσυνδέετε το εργαλείο από την παροχή αέρα όποτε διακόπτεται η λειτουργία του. (Εικ. 15)

• Μην κατευθύνετε ποτέ το εργαλείο προς το μέρος σας ή τους άλλους. (Εικ. 16)

• Καρφώνετε τους συνδετήρες μέσα στην επιφάνεια εργασίας μόνο, και ποτέ σε υλικά πάρα πολύ σκληρά να διαπεραστούν. (Εικ. 17)

• Μην καρφώνετε συνδετήρες πάνω σε άλλους συνδετήρες. Απαγορεύεται επίσης το κάρφωμα με το εργαλείο γερμένο. (Εικ. 18)POWAIR0312 EL Copyright © 2022 VARO P a g e | 7 www.varo.com

• Μη πιέζετε με την άκρη του εργαλείου το υλικό εργασίας εκτός αν χρειάζεται να καρφώσετε νέο συνδετήρα. (Εικ. 19)

• Μην καρφώνετε συνδετήρες κοντά στις άκρες της επιφάνειας εργασίας. Το υλικό εργασίας είναι πιθανόν να σχιστεί και ο συνδετήρας να πεταχτεί και να χτυπήσει κάποιον. (Εικ. 20)

• Μη φορτώνετε συνδετήρες με τη σκανδάλη ή την ασφάλεια πατημένη. (Εικ. 21)

• Μην αφαιρέσετε ποτέ την ετικέτα κινδύνου που υπάρχει πάνω στο εργαλείο και μη χρησιμοποιήσετε το εργαλείο αν λείπει η ετικέτα. (Εικ. 22)

• Μη χρησιμοποιήσετε ποτέ το εργαλείο αν υπάρχει διαρροή αέρα ή χρειάζεται επισκευή. (Εικ. 23)

• Φροντίζετε να έχετε σταθερή θέση όταν χρησιμοποιείτε ή γενικά χειρίζεστε το εργαλείο. (Εικ. 24)

• Χρησιμοποιείτε το εργαλείο στη συνιστώμενη πίεση των 4-8 bar. 8 ΛΕΙΤΟΥΡΓΙΑ

1. Διαβάστε τις "Προειδοποιήσεις Ασφάλειας" πριν

χρησιμοποιήσετε το εργαλείο.

2. Πιέστε τον μοχλό ασφάλειας του γεμιστήρα και σύρετε

το πάνω μέρος τού γεμιστήρα για να τον ανοίξετε.

3. Τοποθετήστε μια λωρίδα καρφιών ή συνδετήρων μέσα

στον γεμιστήρα με το άκρο να ακουμπά πάνω στον οδηγό συνδετήρων. Μη φορτώνετε καρφιά ή συνδετήρες έχοντας πατημένη τη σκανδάλη.

4. Σπρώξτε το πάνω μέρος του γεμιστήρα προς τα πίσω

μέχρι να μανταλώσει η ασφάλεια του γεμιστήρα.

5. Χωρίς να κατευθύνετε το καρφωτικό προς το μέρος

σας ή τους άλλους, συνδέστε το στο λάστιχο αέρος.

6. Τοποθετήστε τη μύτη του καρφωτικού ενάντια στο

υλικό εργασίας και τραβήξτε τη σκανδάλη.POWAIR0312 EL Copyright © 2022 VARO P a g e | 8 www.varo.com

7. Αποσυνδέστε την παροχή αέρα σε περίπτωση που

μπλοκάρει ένα καρφί ή ένας συρραπτήρας.

8. Τραβήξτε το κλείστρο λίπανσης του άξονα και το πάνω

μέρος τη μύτη του καρφωτικού για να ανοίξετε το μπροστινό μέρος του γεμιστήρα. Αφαιρέστε τα μπλοκαρισμένα καρφιά ή συνδετήρες, και κλείστε πάλι το μπροστινό κάλυμμα.

9. Χωρίς να κατευθύνετε το καρφωτικό προς το μέρος

σας ή τους άλλους, συνδέστε πάλι το λάστιχο αέρος.

9 ΛΙΠΑΝΣΗ Συνιστάται η χρήση εσωτερικού αυτόματου φίλτρου-ρυθμιστή-λιπαντήρα (Fig 1), καθότι αυτό αυξάνει τη διάρκεια ζωής του εργαλείου και το διατηρεί σε συνεχή λειτουργία. Ο εσωτερικός λιπαντήρας θα πρέπει να ελέγχεται και να γεμίζεται με λάδι εργαλείων αέρα

Για να ρυθμίσετε σωστά τον εσωτερικό λιπαντήρα, τοποθετήστε ένα φύλλο χαρτί δίπλα στο στόμιο της εξάτμισης και κρατήστε τη σκανδάλη πατημένη για περίπου 30 δευτερόλεπτα. Ο λιπαντήρας είναι σωστά ρυθμισμένος όταν δημιουργείται μια μικρή κηλίδα λαδιού πάνω στο χαρτί. Η υπερβολική ποσότητα λαδιού θα πρέπει να αποφεύγεται. Όταν χρειάζεται να αποθηκεύσετε το εργαλείο για αρκετό χρονικό διάστημα (όλη τη νύχτα, σαββατοκύριακο κλπ.), θα πρέπει να το λιπαίνετε καλά κάθε φορά. Το εργαλείο θα πρέπει να τίθεται σε λειτουργία για περίπου 30 δευτερόλεπτα για να εξασφαλιστεί η ομοιόμορφη κατανομή του λαδιού σε ολόκληρο το εργαλείο. Το εργαλείο θα πρέπει να αποθηκεύεται σε καθαρό και ξηρό περιβάλλον.

• Είναι πολύ σημαντική η σωστή λίπανση του εργαλείου, που επιτυγχάνεται με τη σωστή ρύθμιση και το γέμισμα του λιπαντήρα. Χωρίς σωστή λίπανση, το εργαλείο δεν λειτουργεί σωστά και τα εξαρτήματά του φθείρονται πρόωρα.

• Χρησιμοποιείτε το κατάλληλο λιπαντικό για τον λιπαντήρα. Ο λιπαντήρας θα πρέπει να τύπου χαμηλής ροής αέρα ή αλλαγής ροής αέρα και να γεμίζεται μέχρι τη σωστή στάθμη. Χρησιμοποιείτε μόνο τα συνιστώμενα λιπαντικά, που είναι ειδικά φτιαγμένα για χρήσεις με πεπιεσμένο αέρα. Τα υποκατάστατα μπορεί να καταστρέψουν τα ελαστικά τμήματα μέσα στα εργαλεία, τους στεγανοποιητικούς δακτυλίους και άλλα ελαστικά εξαρτήματα.POWAIR0312 EL Copyright © 2022 VARO P a g e | 9 www.varo.com

9.1 Ρύθμιση βάθους (εικ. 1)

Το βάθος στο οποίο φτάνει ο σφιγκτήρα ελέγχεται από το διακόπτη ρύθμισης βάθους (8). Το βάθος οδήγησης είναι ρυθμισμένο από το εργοστάσιο σε μια ονομαστική τιμή. Δοκιμάστε να ελέγξετε το βάθος με έναν σφιγκτήρα. Εάν απαιτείται κάποια αλλαγή, στρέψτε το διακόπτη ρύθμισης (8). Στρέψτε το διακόπτη δεξιά για να αυξήσετε το βάθος οδήγησης και αριστερά για να μειώσετε το βάθος οδήγησης. Δοκιμάστε με άλλον σφιγκτήρα και ελέγξτε ξανά το βάθος. Επαναλάβετε όσες φορές χρειαστεί για να επιτύχετε το επιθυμητό αποτέλεσμα. Η τιμή της πίεσης του αέρα που απαιτείται θα διαφοροποιείται ανάλογα με το μέγεθος της ρύθμισης προκειμένου να οριστεί η κατώτερη τιμή με την οποία θα μπορεί να πραγματοποιηθεί η εκάστοτε εργασία. Τυχόν πίεση αέρα που είναι μεγαλύτερη από την απαιτούμενη μπορεί να προκαλέσει πρόωρη φθορά ή/και βλάβη στο εργαλείο.

Αν δεν έχει εγκατασταθεί φίλτρο / ρυθμιστής πίεσης / λιπαντήρας στο σύστημα πεπιεσμένου αέρα, τότε τα αεροεργαλεία πρέπει να λιπαίνονται με 2 έως 6 σταγόνες λαδιού τουλάχιστον μία φορά την ημέρα ή μετά από κάθε δύο ώρες χρήσης. Αυτό πρέπει να γίνεται απευθείας στο αρσενικό ρακόρ σύνδεσης ή τη βίδα (OIL) που παρέχεται για αυτό τον σκοπό στην πλευρά του περιβλήματος του εργαλείου.

10 ΣΥΝΤΗΡΗΣΗ Αποσυνδέετε το εργαλείο από το συμπιεστή πριν κάνετε οποιαδήποτε ρύθμιση, ξεμπλοκάρισμα, συντήρηση ή μεταφορά, και όταν δεν το χρησιμοποιείτε.

• Για τακτική λίπανση, αν το εργαλείο σας δεν διαθέτει σύστημα αυτόματης λίπανσης, βάζετε 2 έως 6 σταγόνες λάδι για αεροεργαλεία μέσα στο στόμιο εισόδου αέρα του εργαλείου στην αρχή κάθε ημέρας εργασίας ή μετά από 2 ώρες συνεχούς χρήσης, ανάλογα με το είδος του υλικού εργασίας και των συνδετήρων.

• Τα εργαλεία που λειτουργούν με αέρα πρέπει να ελέγχονται κάθε τόσο, και τα φθαρμένα ή σπασμένα εξαρτήματα να αντικαθίστανται, ώστε να εξασφαλίσετε την ασφαλή λειτουργία και την απόδοση του εργαλείου. Ελέγχετε και αλλάζετε όλα τα φθαρμένα ή κατεστραμμένα υλικά: στεγανοποιητικούς δακτυλίους, τσιμούχες, κλπ. Σφίγγετε καλά όλες τις βίδες και τα καπάκια για να αποφύγετε την περίπτωση τραυματισμού.

• Κάνετε τακτικό έλεγχο για την ελεύθερη κίνηση της σκανδάλης και τον μηχανισμό του ελατηρίου και της ασφάλειας, ώστε να εξασφαλίσετε ότι το όλο σύστημα είναι ασφαλές, πλήρες και λειτουργικό: δεν πρέπει να λείπουν εξαρτήματα ή να είναι λασκαρισμένα, να έχει συσσωρευτεί βρωμιά ή να υπάρχουν μπλοκαρισμένοι συνδετήρες.POWAIR0312 EL Copyright © 2022 VARO P a g e | 10 www.varo.com

• Διατηρείτε τον γεμιστήρα και τη μύτη του εργαλείου καθαρά, χωρίς βρωμιές, χνούδια ή λειαντικά σωματίδια.

• Όταν η θερμοκρασία είναι χαμηλότερη από αυτή του παγετού, τα εργαλεία θα πρέπει να φυλάγονται σε θερμότερο μέρος, με οποιαδήποτε πρόσφορη και ασφαλή μέθοδο. 11 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

POWAIR0312 Τρόπος ενεργοποίησης λειτουργίας Διαδοχικές ενέργειες μίας κίνησης Μέγ. επιτρεπόμενη πίεση 8,3 bar Μέγεθος στομίου εισόδου αέρα

Μέση κατανάλωση αέρα 51 λίτρα/λεπτό Συνιστώμενο λιπαντικό Λευκό ορυκτέλαιο χωρητικότητα καρφιών 100 τεμ. 12 ΘΟΡΥΒΟΣ Τιμές εκπομπής θορύβου μετρημένες σύμφωνα με το σχετικό πρότυπο. (K=3) Στάθμη ηχητικής πίεσης LpA 87dB(A) Στάθμη ηχητικής ισχύος LwA 100dB(A) ΠΡΟΣΟΧΗ! Φοράτε ωτοασπίδες όταν η ηχητική πίεση είναι πάνω από 85 dB(A). aw (Κραδασμοί): 1.9m/s² K=0.8m/s² 13 ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ

Διαρροή αέρα κοντά στο πάνω μέρος του εργαλείου ή στην περιοχή της

Ο στεγανοποιητικός δακτύλιος της βαλβίδας σκανδάλης είναι κατεστραμμένος. Ελέγξτε και αντικαταστήστε τον στεγανοποιητικό

Η κεφαλή της βαλβίδας σκανδάλης είναι κατεστραμμένη. Ελέγξτε και αντικαταστήστε. Το στέλεχος της βαλβίδας σκανδάλης, η τσιμούχα ή ο στεγανοποιητικός δακτύλιος έχει καταστραφεί. Ελέγξτε και αντικαταστήστε το στέλεχος της βαλβίδας σκανδάλης, την τσιμούχα ή τον στεγανοποιητικό

Διαρροή αέρα κοντά στο κάτω μέρος του εργαλείου. Λασκαρισμένες βίδες. Σφίξτε τις βίδες. Φθαρμένοι ή κατεστραμμένοι στεγανοποιητικοί δακτύλιοι ή προσκρουστήρας. Ελέγξτε και αντικαταστήστε τους στεγανοποιητικούς δακτυλίους ή τον προσκρουστήρα.POWAIR0312 EL Copyright © 2022 VARO P a g e | 11 www.varo.com

Διαρροή αέρα ανάμεσα στο κύριο σώμα και το καπάκι του κυλίνδρου. Λασκαρισμένες βίδες. Σφίξτε τις βίδες. Φθαρμένοι ή κατεστραμμένοι στεγανοποιητικοί δακτύλιοι ή τσιμούχες. Ελέγξτε και αντικαταστήστε τους στεγανοποιητικούς δακτυλίους ή τις τσιμούχες. Ο συνδετήρας πάει πολύ βαθιά.

προσκρουστήρας. Αντικαταστήστε τον προσκρουστήρα. Πίεση αέρα πολύ υψηλή. Ρυθμίστε την πίεση αέρα. Το εργαλείο δεν λειτουργεί καλά: δεν μπορεί να καρφώσει συνδετήρες ή είναι αργοκίνητο. Ανεπαρκής παροχή αέρα. Ελέγξτε την επάρκεια της παροχής αέρα. Ανεπαρκής λίπανση. Βάλτε 2 έως 6 σταγόνες λαδιού στο στόμιο εισόδου

Φθαρμένοι ή κατεστραμμένοι στεγανοποιητικοί δακτύλιοι ή τσιμούχες. Ελέγξτε και αντικαταστήστε τους στεγανοποιητικούς δακτυλίους ή την τσιμούχα. Στόμιο εξαέρωσης στην κεφαλή του κυλίνδρου

Αντικαταστήστε τα κατεστραμμένα εσωτερικά εξαρτήματα. Το εργαλείο

προσκρουστήρας ή κατεστραμμένο ελατήριο. Αντικαταστήστε τον προσκρουστήρα ή το ελατήριο ώθησης. Βρωμιές στο μπροστινό

Καθαρίστε το αυλάκι στο μπροστινό έλασμα. Βρωμιές ή ζημιά εμποδίζει την ελεύθερη κίνηση των συνδετήρων μέσα στον

Καθαρίστε τον γεμιστήρα. Φθαρμένος ή στεγνός στεγανοποιητικός δακτύλιος στο έμβολο ή ανεπαρκής

Αντικαταστήστε τον στεγανοποιητικό δακτύλιο. Και λιπάνετε. Διαρροή στην τσιμούχα του καλύμματος του κυλίνδρου. Αντικαταστήστε τη στεγανοποιητική ροδέλα. Το εργαλείο

Ακατάλληλοι ή κατεστραμμένοι συνδετήρες. Αλλάξτε και χρησιμοποιήστε κατάλληλους συνδετήρες. Κατεστραμμένος ή φθαρμένος οδηγός

Ελέγξτε και αντικαταστήστε τον οδηγό.POWAIR0312 EL Copyright © 2022 VARO P a g e | 12 www.varo.com

Ο γεμιστήρας ή η βίδα μύτης έχει λασκάρει. Σφίξτε τον γεμιστήρα. Ο γεμιστήρας είναι

Καθαρίστε τον γεμιστήρα. 14 ΕΓΓΥΗΣΗ

• Αυτό το προϊόν έχει εγγύηση σύμφωνα με τους νόμιμους κανονισμούς για περίοδο 36 μηνών που ισχύει από την ημερομηνία αγοράς του πρώτου χρήστη.

• Αυτή η εγγύηση καλύπτει όλα τα ελαττωματικά υλικά η ελαττώματα κατασκευής. Δεν συμπεριλαμβάνει μπαταρίες, φορτιστές, ελαττωματικά εξαρτήματα που υπόκεινται σε φυσιολογική φθορά, όπως ρουλεμάν, καρβουνάκια, καλώδια και φις, ή αξεσουάρ όπως τρυπάνια, μύτες τρυπανιών, πριονόλαμες, κλπ., ζημιές ή ελαττώματα που προκύπτουν από κακή χρήση, ατυχήματα ή τροποποιήσεις, ούτε έξοδα μεταφοράς.

• Ζημιές ή/και ελαττώματα που προκύπτουν από κακή χρήση, επίσης δεν εμπίπτουν στους όρους αυτής της εγγύησης.

• Επίσης αποποιούμαστε κάθε ευθύνης για οποιονδήποτε σωματικό τραυματισμό προκληθεί από κακή χρήση του εργαλείου.

• Οι επισκευές πρέπει να γίνονται μόνο από εξουσιοδοτημένο κέντρο εξυπηρέτησης πελατών για εργαλεία Powerplus.

• Για περισσότερες πληροφορίες, μπορείτε πάντα να καλέσετε τον αριθμό 00 32 3 292

• Οποιαδήποτε μεταφορικά έξοδα θα επιβαρύνουν πάντα τον πελάτη, εκτός αν έχει συμφωνηθεί διαφορετικά γραπτώς.

• Εντούτοις, δεν μπορεί να εγερθεί καμία αξίωση εγγύησης αν η ζημιά του μηχανήματος είναι αποτέλεσμα παραμελημένης συντήρησης ή υπερφόρτωσης.

• Αποκλείεται κατηγορηματικά από την εγγύηση οποιαδήποτε ζημιά προκύψει από εισχώρηση υγρού, διείσδυση υπερβολικής ποσότητας σκόνης, εσκεμμένη ζημιά (σκόπιμα ή από μεγάλη απερισκεψία), ακατάλληλη χρήση (χρήση για σκοπούς για τους οποίους η συσκευή δεν είναι κατάλληλη), αδέξια χρήση (π.χ. αμέλεια τήρησης των οδηγιών που δίνονται στο εγχειρίδιο), ανεπιτήδεια συναρμολόγηση, πλήξη από κεραυνό, σφάλμα τάσης δικτύου ρεύματος. Αυτή η λίστα δεν είναι περιοριστική.

• Η αποδοχή αξιώσεων εγγύησης δεν μπορεί ποτέ να οδηγήσει σε παράταση της περιόδου εγγύησης ούτε σε έναρξη νέας περιόδου εγγύησης στην περίπτωση αντικατάστασης μιας συσκευής.

• Οι συσκευές ή τα εξαρτήματα που αντικαθίστανται βάσει εγγύησης, περιέρχονται στην κατοχή της Varo NV.

• Διατηρούμε το δικαίωμα να απορρίψουμε κάθε αξίωση όπου δεν είναι δυνατή η επιβεβαίωση της αγοράς ή δεν είναι σαφές εάν το προϊόν έχει συντηρηθεί σωστά. (Καθαρές οπές αερισμού, τακτική συντήρηση στα καρβουνάκια, κλπ.)

• Πρέπει να κρατήσετε την απόδειξη αγοράς ως τεκμήριο της ημερομηνίας αγοράς του

• Το μηχάνημά σας πρέπει να επιστραφεί στον προμηθευτή σας μη αποσυναρμολογημένο και σε αποδεκτά καθαρή κατάσταση, (μέσα στην αρχική του πλαστική συσκευασία, αν ισχύει για το προϊόν), συνοδευόμενο από την απόδειξη αγοράς.POWAIR0312 EL Copyright © 2022 VARO P a g e | 13 www.varo.com 15 ΠΕΡΙΒΑΛΛΟΝ Αν το μηχάνημά σας πρέπει να αντικατασταθεί μετά από παρατεταμένη χρήση, μην το απορρίψετε μαζί με τα οικιακά απορρίμματα, αλλά κατά τρόπο ασφαλή για το περιβάλλον. Τα απορρίμματα που προέρχονται ηλεκτρικά μηχανήματα δεν πρέπει να αντιμετωπίζονται ως οικιακά απορρίμματα. Φροντίστε για την ανακύκλωση όπου υπάρχουν κατάλληλες εγκαταστάσεις. Απευθυνθείτε στις αρμόδιες αρχές ή το κατάστημα αγοράς του προϊόντος για συμβουλές σχετικά με την ανακύκλωση. 16 ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ Η VARO – Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, δηλώνει ότι το κάτωθι προϊόν: Καρφωτικό αέρος 2 σε 1 Μάρκα: PowerPlus αριθμός είδους: POWAIR0312 είναι σύμφωνο με τις βασικές απαιτήσεις και άλλες σχετικές διατάξεις των εφαρμοστέων Ευρωπαϊκών Οδηγιών, με βάση την εφαρμογή των ευρωπαϊκών εναρμονισμένων προτύπων. Οποιαδήποτε άνευ αδείας τροποποίηση της συσκευής καθιστά άκυρη αυτή τη

Ευρωπαϊκές Οδηγίες (συμπεριλαμβάνοντας, κατά περίπτωση, τις τροποποιήσεις τους έως την ημερομηνία υπογραφής); 2006/42/ΕΚ Ευρωπαϊκά εναρμονισμένα πρότυπα (συμπεριλαμβάνοντας, κατά περίπτωση, τις τροποποιήσεις τους έως την ημερομηνία υπογραφής);

EN ISO1148-13 : 2018

Θεματοφύλακας της Τεχνικής Τεκμηρίωσης: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Ο κάτωθι υπογεγραμμένος ενεργεί εξ ονόματος του Γενικού Διευθυντή της εταιρείας, Ludo Mertens Διευθυντής Πιστοποίησης 10/02/2022, Lier - BelgiumPOWAIR0312 HR Copyright © 2022 VARO S t r a n i c a | 1 www.varo.com 1 NAMJENA .......................................................................................................2
