Produkttyp	Kombinierte pneumatische Nagel-/Heftklammerpistole 2-in-1
Marke	PowerPlus
Modell	POWAIR0312
Kategorie	Heftgerät
Maximaler Luftdruck	8,3 bar (120 psi)
Empfohlener Betriebsdruck	60-100 psi (4-8 bar)
Durchschnittlicher Luftverbrauch	51 l/min
Magazinkapazität	100 Nägel
Aktivierungsmodus	Einzelsequenz-Aktion
Abmessungen des Lufteinlasses	1/4" (6,35 mm)
Empfohlenes Schmiermittel	Weißes Mineralöl
Schalldruckpegel (LpA)	87 dB(A)
Schallleistungspegel (LwA)	100 dB(A)
Vibrationen (aw)	1,9 m/s² (K=0,8 m/s²)
Garantie	36 Monate (Verschleiß und Missbrauch ausgeschlossen)
Druckluftversorgung	Druckluft (über Kompressor)
Hauptfunktionen	Nageln und Heften, Tiefeneinstellung
Enthaltene Teile	2 Schlüssel, 500 Nägel 25 mm, 500 Nägel 50 mm, 500 Heftklammern 40 mm, 500 Heftklammern 25 mm, leere Flasche, Formgehäuse
Wartung	Regelmäßige Schmierung (2-6 Tropfen Öl pro Tag oder nach 2 Stunden)
Sicherheit	Schutzbrille, Gehörschutz, Handschuhe obligatorisch; niemals auf sich oder andere richten; vor Wartung Luftzufuhr trennen

Häufig gestellte Fragen - POWAIR0312 PowerPlus

Wie lade ich Heftklammern oder Nägel in die Nagelpistole POWAIR0312?

Zum Laden: Drücken Sie den Hebel des Magazinverschlusses und schieben Sie das obere Magazin, um es zu öffnen. Legen Sie einen Streifen Nägel oder Heftklammern in das Magazin, die Spitze ruht auf der Führung. Schieben Sie das obere Magazin bis zum Einrasten. Laden Sie niemals bei gedrücktem Abzug.

Welchen Luftdruck soll ich verwenden?

Der empfohlene Betriebsdruck liegt zwischen 60 und 100 psi (4 bis 8 bar). Überschreiten Sie niemals 8,3 bar (120 psi). Verwenden Sie ein Regelventil zur Einstellung.

Wie stelle ich die Einschlagtiefe ein?

Drehen Sie den Tiefeneinstellknopf (Pos. 8): im Uhrzeigersinn für tieferes Eindringen, gegen den Uhrzeigersinn für weniger tief. Machen Sie einen Test und passen Sie an.

Was tun, wenn ein Nagel oder eine Heftklammer stecken bleibt?

Trennen Sie zuerst die Luftzufuhr. Ziehen Sie die Schmierwelle und öffnen Sie die Nase der Nagelpistole. Entfernen Sie die festsitzende Befestigung. Schließen Sie und schließen Sie die Luft wieder an.

Wie schmiere ich das Werkzeug?

Geben Sie 2 bis 6 Tropfen weißes Mineralöl (Öl für Druckluftwerkzeuge) vor jedem Arbeitstag oder nach 2 Stunden Dauerbetrieb in den Lufteinlass. Ein automatischer Dauerschmierer wird empfohlen.

Welches Zubehör ist im Lieferumfang enthalten?

Die Verpackung enthält: 1 Nagelpistole, 2 Schlüssel, 500 Nägel 25 mm, 500 Nägel 50 mm, 500 Heftklammern 40 mm, 500 Heftklammern 25 mm, 1 leere Flasche, 1 Formgehäuse und die Bedienungsanleitung.

Kann ich diese Nagelpistole für Elektroarbeiten verwenden?

Nein. Das Werkzeug ist nicht zum Befestigen von elektrischen Kabeln geeignet. Dies könnte die Isolierung beschädigen und einen Stromschlag oder Brand verursachen.

Was sind die wesentlichen Sicherheitshinweise?

Tragen Sie immer eine Schutzbrille, einen Gehörschutz und Handschuhe. Richten Sie das Werkzeug niemals auf sich oder andere. Trennen Sie die Luftzufuhr vor jeder Einstellung oder Reinigung. Verwenden Sie kein anderes Gas als Druckluft.

Wie lagere ich das Werkzeug über einen längeren Zeitraum?

Schmieren Sie das Werkzeug großzügig, lassen Sie es dann 30 Sekunden laufen, um das Öl zu verteilen. Trennen Sie die Luft, lagern Sie es an einem sauberen, trockenen Ort. Verwenden Sie die mitgelieferte Schutzabdeckung.

Wie lange beträgt die Garantie?

Die Garantie beträgt 36 Monate ab Kaufdatum. Sie deckt Material- und Herstellungsfehler ab, schließt jedoch normalen Verschleiß, Missbrauch, Modifikationen und Transportkosten aus. Bewahren Sie Ihren Kaufbeleg auf.

BEDIENUNGSANLEITUNG POWAIR0312 PowerPlus

DE DEUTSCH ÜBERSETZUNG DER ORIGINALBETRIEBSANLEITUNG

11 TECHNISCHE GEGEVENS

1 BESTIMMUNGSGEMÄße VERWENDUNG....2
2 BESCHREIBUNG DER TEILE (ABB. A)....2
3 VERZEICHNIS DES VERPACKUNGSINHALTS 2
4 ERKLÄRUNG DER SYMBOLE 3
5 ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE .....3
5.1 Arbeitsplatz....3
5.2 Elektrische Sicherheit......4
5.3 Sicherheit von Personen....4
5.4 Der Gebrauch und die Pflege von elektrisch betriebenen Geräten .....5
5.5 Wartung....5

6 BESONDERE SICHERHEITSHINWEISE FÜR KOMBIPISTOLE NAGLER/TACKER......5

7 SICHERHEITSHINWEISE (ABB. B)......6
8 ARBEITEN MIT DEM GERÄT 7
9 SCHMIERUNG....8
9.1 Tiefeneinstellung (Abb. 1)....9
10 WARTUNG UND PFLEGE 9
11 TECHNISCHE DATEN....10
12 GERÄUSCHEMISSION....10
13 FEHLERBESEITIGUNG (TABELLE 1)....10
14 GARANTIE ....12
15 UMWELT 13
16 KONFORMITÄTSERKLÄRUNG 13

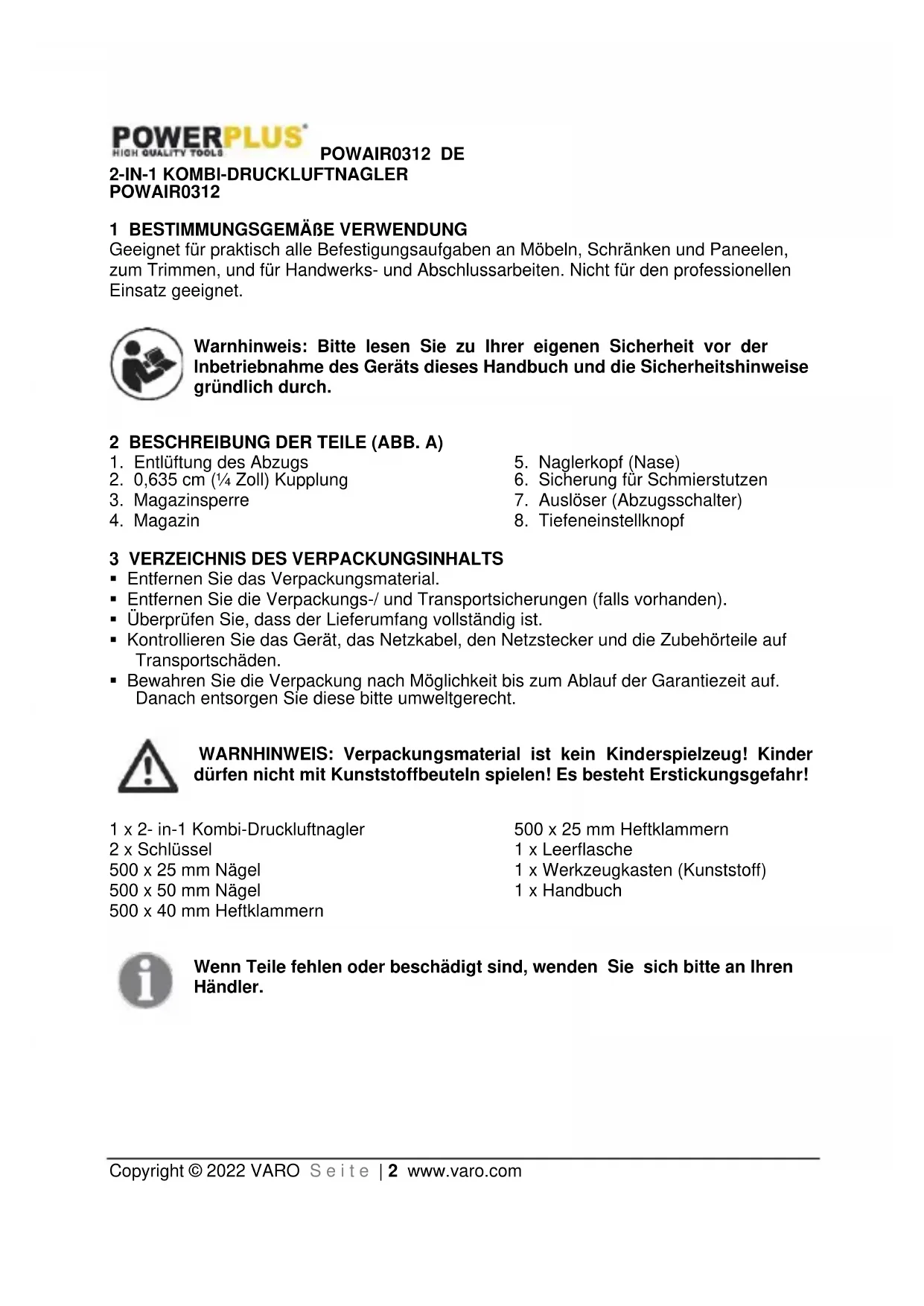

2-IN-1 KOMBI-DRUCKLUFTNAGLER POWAIR0312

1 BESTIMMUNGSGEMÄße VERWENDUNG

Geeignet für praktisch alle Befestigungsaufgaben an Möbeln, Schränken und Paneelen, zum Trimmen, und für Handwerks- und Abschlussarbeiten. Nicht für den professionellen Einsatz geeignet.

Warnhinweis: Bitte lesen Sie zu Ihrer eigenen Sicherheit vor der Inbetriebnahme des Geräts dieses Handbuch und die Sicherheitshinweise gründlich durch.

2 BESCHREIBUNG DER TEILE (ABB. A)

1. Entlüftung des Abzugs

2. 0,635 cm (1/4 Zoll) Kupplung

3. Magazinsperre

4. Magazin

5. Naglerkopf (Nase)

6. Sicherung für Schmierstutzen

7. Auslöser (Abzugsschalter)

8. Tiefeneinstellknopf

3 VERZEICHNIS DES VERPACKUNGSINHALTS

■ Entfernen Sie das Verpackungsmaterial.

- Entfernen Sie die Verpackungs-/ und Transportsicherungen (falls vorhanden).

- Überprüfen Sie, dass der Lieferumfang vollständig ist.

- Kontrollieren Sie das Gerät, das Netzkabel, den Netzstecker und die Zubehörteile auf Transportschäden.

- Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Danach entsorgen Sie diese bitte umweltgerecht.

WARNHINWEIS: Verpackungsmaterial ist kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln spielen! Es besteht Erstickungsgefahr!

1 x 2- in-1 Kombi-Druckluftnagler

2 x Schlüssel

500 x 25 mm Nägel

500 x 50 mm Nägel

500 x 40 mm Heftklammern

500 x 25 mm Heftklammern

1 x Leerflasche

1 x Werkzeugkasten (Kunststoff)

1 x Handbuch

Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Händler.

4 ERKLÄRUNG DER SYMBOLE

In dieser Anleitung und/oder auf dem Gerät werden folgende Symbole verwendet:

	WARNHINWEIS: Verletzungsgefahr oder mögliche Beschädigung des Geräts.		Vor Gebrauch Bedienungsanleitung lesen.
	Übereinstimmung mit den jeweils maßgeblichen EU-Sicherheitsrichtlinien.		Klasse II - Doppelisolierung - Es wird kein geerdeter Stecker benötigt.
	Schutzbrille tragen.		Handschuhe tragen.
	Wichtige Informationen.		Elektroprodukte dürfen nicht im Hausabfall entsorgt werden.

5 ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE

Bitte lesen Sie alle Anweisungen und Warnhinweise genau durch. Die Nichteinhaltung von Anweisungen und Warnhinweisen kann zu einem Stromschlag, zu einem Brand und/oder zu schweren Verletzungen führen. Bitte heben Sie die Anweisungen und die Warnhinweise gut auf. Unter dem Begriff "Gerät" werden hier elektrisch betriebene Geräte verstanden, entweder mit Netzbetrieb (mit Netzkabel) oder mit Akkubetrieb (ohne Netzkabel).

5.1 Arbeitsplatz

Den Arbeitsbereich immer sauber, gut aufgeräumt und gut ausgeleuchtet halten. Unordentliche und dunkle Bereiche sind unfallträchtig.
Das Gerät darf nicht in explosiven Bereichen betrieben werden, wie z.B. im Umfeld von entflammbaren Flüssigkeiten, Gasen oder Stäuben. Das Gerät kann Funken verursachen, die die Stäube oder Dämpfe zur Explosion bringen können. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
- Beim Arbeiten mit dem Gerät müssen andere Personen, vor allem Kinder, immer einen Sicherheitsabstand einhalten. Bei einer Ablenkung durch andere können Sie die Kontrolle über das Gerät verlieren.

5.2 Elektrische Sicherheit

Die Netzspannung muss immer mit den entsprechenden Angaben zur Stromspannung auf dem Typenschild des Geräts übereinstimmen.

• Der Netzstecker des Geräts muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrogeräten. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlags.
• Vermeiden Sie jeden Körperkontakt mit geerdeten Oberflächen, wie z.B. Rohre, Heizungen, Herde und Kühlschränke. Es besteht ein erhöhtes Risiko für einen elektrischen Schlag, wenn Ihr Körper geerdet ist.
• Halten Sie das Gerät von Regen oder Nässe fern. Das Eindringen von Wasser in das Gerät erhöht das Risiko eines elektrischen Schlags.
• Zweckentfremden Sie das Kabel nicht, um das Gerät zu tragen, um es aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel immer von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen fern. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlags.
• Wenn Sie mit dem Gerät im Freien arbeiten (müssen), verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlags.
• Wenn der Betrieb des Geräts in feuchter Umgebung nicht vermeidbar ist, verwenden Sie in jedem Fall einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlags.

5.3 Sicherheit von Personen

• Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Bedacht an die Arbeit mit einem Elektrogerät. Benutzen Sie das Gerät nicht, wenn Sie müde sind oder wenn Sie unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Geräts kann zu schweren Verletzungen führen.
  ■ Tragen Sie eine persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen von persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Ohrenschutz, je nach Art und Einsatz des Geräts, verringert das Verletzungsrisiko.
• Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen. Wenn Sie beim Tragen des Geräts den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies leicht zu Unfällen führen.
• Entfernen Sie vor dem Einschalten des Geräts alle Einstellwerkzeuge oder Schraubenschlüssel. Ein Werkzeug oder ein Schlüssel, das/der in einem drehenden Geräteteil verblieben ist, kann zu Verletzungen führen.
• Vermeiden Sie jede nicht normale Körperhaltung. Sorgen Sie für einen sicheren Stand, und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Gerät in unerwarteten Situationen besser kontrollieren.

POWAIR0312 DE

• Tragen Sie immer geeignete Arbeitskleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe von sich bewegenden Teilen fern. Locker sitzende oder weite Kleidung, Schmuck oder lange Haare können leicht von den sich bewegenden Teilen erfasst werden.
• Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer solchen Vorrichtung kann Gefährdungen durch Staub verringern.

5.4 Der Gebrauch und die Pflege von elektrisch betriebenen Geräten

• Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit nur dafür geeignetes Gerät. Mit dem passenden Gerät arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
• Benutzen Sie kein Gerät, dessen Schalter defekt ist. Ein Gerät, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
• Nehmen Sie den Netzstecker von der Steckdose ab und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Geräts
• Bewahren Sie unbenutzte Geräte immer außerhalb der Reichweite von Kindern auf. Lassen Sie Personen, die mit diesem Gerät nicht vertraut sind oder die diese Anweisungen nicht gelesen haben, das Gerät nicht benutzen. Elektrisch betriebene Geräte sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
• Warten Sie das Gerät regelmäßig, und pflegen Sie es gut. Kontrollieren Sie, dass die beweglichen Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Geräts beeinträchtigt ist. Lassen Sie alle beschädigten Komponenten vor dem Einsatz des Geräts reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Geräten.
• Halten Sie Schneidwerkzeuge (Einsätze) scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
• Verwenden Sie das Gerät, das Zubehör, die Einsätze usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von elektrisch betriebenen Geräten für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5.5 Wartung

- Lassen Sie Ihr Gerät nur von einem qualifizierten Fachbetrieb mit Original-Ersatzteilen oder von unserem Kundendienst reparieren. Damit wird sichergestellt dass die Sicherheit des Geräts gewährleistet bleibt.

6 BESONDERE SICHERHEITSHINWEISE FÜR KOMBIPISTOLE NAGLER/TACKER

• Vor dem Einsetzen der Klammern oder Nägel muss das Gerät immer von der Stromversorgung getrennt werden!
  ■ Richten das Gerät nie auf Personen oder Tiere.
  ■ Verwenden Sie nur Klammern oder Nägel, die für das Gerät geeignet sind.
• Vergewissern Sie sich, bevor Sie das Gerät verwenden, dass die Sicherheitsvorrichtung ordnungsgemäß funktioniert.
• Setzen Sie nie die Sicherheitsvorrichtung außer Kraft (durch Blockieren usw.).

POWAIR0312 DE

• Schalten Sie das Gerät während Pausen und nach Arbeitsende aus.
• Ohrenschutz tragen.
• Aktivieren Sie das Werkzeug erst dann, wenn es fest am Werkstück anliegt. Wenn das Werkzeug das Werkstück nicht richtig berührt, kann es sein, dass die Klammern oder Nägel von der zu tackernden Fläche abprallen.
• Verwenden Sie den Tacker nicht zur Befestigung von Stromkabeln. Das Gerät ist nicht zur Installation von Stromkabeln geeignet. Es kann die Isolierung von Kabeln beschädigen und dadurch Stromschlag oder Brand hervorrufen.

7 SICHERHEITSHINWEISE (ABB. B)

• Um Verletzungen der eigenen Person und von Umstehenden zu vermeiden, lesen sie bitte die Abschnitte über die Bedienung des Geräts, über die Wartung und Pflege und über die Fehlerbeseitigung gründlich durch (Abb. 1).
• Schützen Sie Ihre Augen, und tragen Sie eine Schutzbrille mit Seitenabdeckungen aus Hartplastik. Auch andere Personen, die sich im Arbeitsbereich aufhalten, müssen eine solche Schutzbrille tragen (Abb. 2).

- Tragen Sie immer einen Ohrenschutz und einen Schutzhelm (Abb. 3).

- Verwenden Sie kein(en) Wasserstoff, Sauerstoff, Kohlendioxid oder ein anderes Flaschengas als Treibmittel für dieses Gerät, weil dieses dann explodieren und schwere Verletzungen verursachen kann (Abb. 4).

- Finger weg vom Auslöser / Schalter, wenn Sie nicht gerade Nägel oder Heftklammern einsetzen! Das Gerät nie mit dem Finger am Abzug tragen, weil das Gerät bei einem Schlag oder Stoß unter Umständen Befestigungsmaterial herausschießt (Abb. 5).

- Das Gerät nie an einen Luftschlauch anschließen, der einen Druck von über 200 Psi bzw. 13,7 Bar aufweist (Abb. 6).

- Der verwendete Kompressor muss die Normen von ANSI B19.3 1981 (U.S.), "Safety Standard For Compressors For Process Industries" erfüllen (Abb. 7)

- Der Luftschlauch muss mindestens für einen Druck von 150 Psi (10,3 bar) bzw. 150% des maximalen Gesamtdrucks ausgelegt sein, der im Druckluftsystem erzeugt wird (Abb. 8).

- Das Gerät und der Luftschlauch müssen mit einer Schlauchkupplung verbunden sein, die so ausgelegt ist, dass der gesamte Druck vom Gerät abgelassen wird, wenn diese Kupplung geöffnet wird (Abb. 9).

- Nur Druckluft verwenden, die von einem 3-Komponenten-Gerät und -verbindung erzeugt wird (Abb. 10)

- Kein Befestigungsmaterial laden, bevor das Gerät mit der Druckluftversorgung verbunden ist (Abb. 11).

- Das Gerät darf auf keinen Fall (weiter) benutzt werden, wenn Sicherheitsvorrichtungen, der Auslöser oder die Federelemente nicht mehr funktionieren, fehlen oder schadhaft sind. Das Fehlen von solchen Vorrichtungen ist extrem gefährlich (Abb. 12).

- Vor dem Arbeiten mit dem Gerät muss sichergestellt sein, dass der Auslöser, die Schraube und die Abdeckung (Kopf) sicher und ordnungsgemäß befestigt sind (Abb. 13).

- Eigene Abänderungen am Gerät sind strikt untersagt (Abb. 14).

- Wenn das Gerät nicht mehr funktioniert, muss es sofort von der Versorgung mit Druckluft getrennt werden (Abb. 15).

- Das Gerät nie auf die eigene Person oder auf andere richten (Abb. 16).

POWAIR0312 DE

• Nägel oder Heftklammern dürfen nur in die Oberfläche getrieben werden. Es darf nicht versucht werden, sie in zu widerstandsfähiges (zu festes) Material einzusetzen, das nicht durchdrungen werden kann (Abb. 17).
• Nägel oder Heftklammern nicht auf schon vorhandenes Befestigungsmaterial treiben. Mit dem Gerät darf auch nicht angewinkelt gearbeitet werden (Abb. 18).
• Die Sicherung nicht an die Arbeitsfläche drücken, wenn noch ein zweites Befestigungselement erforderlich ist (Abb. 19)
• Das Befestigungsmaterial nicht zu dicht am Rand der Arbeitsfläche anbringen. Das Werkstück kann sich in einem solchen Fall leicht spalten, und das dann frei herumfliegende Befestigungsmaterial kann Personen schwer verletzen (Abb. 20).
• Keine Nägel oder Heftklammern laden, während der Abzug oder die Sicherung betätigt wird (Abb. 21).
• Das Gerät darf ohne angebrachten Gefahrenhinweis nicht verwendet werden (Abb. 22).
• Ein Gerät, das Luft lässt oder schadhaft ist, darf auf keinen Fall verwendet werden (Abb. 23).
• Achten Sie beim Arbeiten mit dem Gerät bzw. beim Tragen des Geräts immer auf ihren sicheren Stand (Abb. 24).
• Das Gerät immer mit dem empfohlenen Arbeitsdruck von 4-8 bar betreiben.

8 ARBEITEN MIT DEM GERÄT

1. Lesen Sie bitte vor dem Arbeiten mit dem Gerät unbedingt die "Sicherheitshinweise" gründlich durch.
2. Öffnen Sie die Magazinsperre, und schieben Sie die obere Magazinabdeckung auf, um das Magazin zu öffnen.
3. Legen Sie einen Streifen Nägel oder Heftklammern in das Magazin, und zwar so, dass die Spitze auf der Führung des Geräts liegt. Beim Laden nicht den Auslöser / Schalter betätigen!
4. Die obere Magazinabdeckung wieder zurückschieben, bis die Sperre des Magazins einrastet.
5. Das Gerät nicht auf die eigene Person oder auf andere richten, und den Luftschlauch anschließen.

6. Das Gerät gegen das Werkstück halten, und den Auslöser / Schalter betätigen.
7. Wenn sich die Nägel bzw. die Heftklammern verklemmen, das Gerät von der Druckluftversorgung trennen.
8. Öleinfüllstutzen öffnen, und am oberen Teil der Nase des Geräts ziehen, um das Magazin vorn zu öffnen. Verklemmte Nägel bzw. Heftklammern entfernen, und anschließend die vordere Abdeckung (Nase) wieder schließen.
9. Das Gerät nicht auf die eigene Person oder auf andere richten und wieder an die Druckluftversorgung anschließen.

9 SCHMIERUNG

Wir empfehlen, bei der Verwendung des Geräts immer mit einer automatischen Filter-Regler-Öler-Vorrichtung (Abb. 1) zu arbeiten. Diese Vorrichtung verlängert die Lebensdauer des Geräts, und sie sorgt für eine sichere und dauerhafte Versorgung mit Druckluft. Der Öler muss regelmäßig überprüft, und mit einem Spezialöl für mit Druckluft betriebene Geräte gefüllt werden.

Zur richtigen Einstellung des Ölers muss ein Blatt Papier in den Bereich des Auslasses gehalten und das Gerät ca. 30 Sekunden lang aktiviert werden. Der Öler ist richtig eingestellt, wenn sich auf dem Papier ein leichter Belag aus Öltröpfchen bildet. Ein übermäßiger Austritt von Öl muss aber auf jeden Fall vermieden werden.

Wenn das Gerät über einen längeren Zeitraum nicht genutzt wird (über Nacht, über ein Wochenende usw.), muss es vorher gut geölt werden. Dazu wird das Gerät ca. 30 Sekunden lang aktiviert, damit sich ein Ölfilm ausbildet, der sich gleichmäßig im Gerät verteilt. Das so vorbereitete Gerät anschließend an einem sauberen und trockenen Platz einlagern.

• WICHTIGER HINWEIS! Für die ordnungsgemäße Funktion des Geräts muss der Öler immer mit genügend Öl gefüllt und richtig eingestellt sein. Ohne gute Schmierung arbeitet das Gerät nicht ordnungsgemäß, und es verschleißt vorzeitig.
• Verwenden Sie für den Öler immer nur geeignetes Spezialöl für Druckluftgeräte. Der Öler muss für Geräte mit niedrigem Luftdruck oder wechselndem Luftdruck ausgelegt sein, und er muss immer bis zur vorgesehenen Markierung mit Öl gefüllt sein. Verwenden Sie für den Öler nur das entsprechende Spezialöl für Druckluftgeräte, kein

POWAIR0312 DE

anderes Öl! Denn die Wirkstoffe in anderen Ölen können die aus Gummi bestehenden Teile des Geräts, die O-Ringe und die anderen Komponenten aus Gummi angreifen.

9.1 Tiefeneinstellung (Abb. 1)

Die Einschlagtiefe eines Befestigungselements lässt sich mit dem Tiefeneinstellknopf (8) justieren. Die Einschlagtiefe ist werkseitig auf einen Nennwert eingestellt. Schießen Sie probeweise ein Befestigungselement ein und überprüfen Sie die Tiefe. Um die Tiefe zu ändern, ist der Einstellknopf (8) zu drehen. Durch Drehen des Knopfs (8) im Uhrzeigersinn wird die Einschlagtiefe vergrößert und durch Drehen gegen den Uhrzeigersinn verkleinert. Schießen Sie ein weiteres Befestigungselement ein und prüfen Sie erneut die Tiefe. Wiederholen Sie den Vorgang, bis das gewünschte Ergebnis erzielt wird. Die erforderliche Druckluftmenge ist von der Einstellung abhängig. Es ist die niedrigste „Einstellung zu bestimmen, bei der die betreffende Arbeit beständig ausgeführt wird. Eine Überschreitung des erforderlichen Luftdrucks kann zu vorzeitigem Verschleiß und/oder Beschädigung des Werkzeugs führen.

Wichtiger Hinweis

Wenn keine Filter-Regler-Öler-Vorrichtung im Druckluftsystem installiert ist, müssen mit Druckluft betriebene Geräte mindestens 1x täglich oder nach jeweils 2 Betriebsstunden mit 2-6 Tropfen Öl geschmiert werden. Dies muss direkt entlang der männlichen Kupplung oder der hierfür vorgesehenen Schraube (OIL) an der Seite des Gehäuses des Geräts erfolgen.

Abb. 2

1. Gerät
2. Schnellanschluss
3. Schnellkupplung
4. Druckluft-Schlauch
5. Schnellanschluss
6. Schnellkupplung
7. Öler
8. Regler (0-8,3 bar)
9. Filter
10. Absperrventil
11. Kompressor

10 WARTUNG UND PFLEGE

Vor allen Reinigungs-, Wartungs- und Einstellarbeiten, vor dem Beheben von klemmenden Nägeln oder Heftklammern im Magazin, vor dem Transport und vor einer längeren Nichtbenutzung das Gerät immer von der Druckluftversorgung (Kompressor) trennen.

• Wenn im Druckluft-System keine Filter-Regler-Öler-Vorrichtung installiert ist, müssen mit Druckluft betriebene Geräte mindestens einmal täglich bzw. nach jeweils 2 Arbeitsstunden mit 2-6 Tropfen Öl geschmiert werden, die direkt durch den vorgesehenen Stutzen in das Gehäuse des Geräts eingegeben werden. Die genaue Menge ist dabei auch vom Werkstück und der Art der Befestigungsmittel abhängig.
• Mit Luftdruck betriebene Geräte müssen in regelmäßigen Abständen gewartet werden, wobei verschlissene oder schadhafte Teile sofort ausgewechselt werden müssen, damit die sichere und ordnungsgemäße des Funktion des Geräts gewährleistet bleibt. Prüfen Sie deshalb alle O-Ringe und Dichtungen regelmäßig auf Verschleiß und Schäden. Ziehen Sie alle Schrauben und Abdeckungen fest, um Personenschäden zu verhindern.

POWAIR0312 DE

• Der Auslöser, die Feder und der Sicherungsmechanismus müssen regelmäßig überprüft werden. Das System muss immer vollständig und voll funktionsfähig sein, es darf keine losen oder fehlenden Teile geben, und das Befestigungsmaterial darf sich nicht (z.B. durch Verschmutzung) im Magazin verklemmen können.
• Das Magazin und die Nase des Geräts immer von Verschmutzungen, Fusseln und Partikeln sauber halten, die einen Abrieb verursachen können.
• Wenn die Temperaturen unter null Grad fallen, muss das Gerät auf angemessene und sichere Weise warm gehalten werden.

11 TECHNISCHE DATEN

Modell	POWAIR0312
Aktivierung	Einzelschuss-Folgeschüsse
Max. zulässiger Druck	8,3 bar
Betriebsdruck	60-100Psi
Durchmesser Druckluftversorgung	0,635 cm (1⁄4 Zoll)
Durchschnittl. Luftdurchsatz	51 Liter/Min.
Empfohlenes Spezialöl	Weißes mineralisches Öl
Magazinkapazität	100 Stück

12 GERÄUSCHEMISSION

Geräuschemissionswerte nach den einschlägigen Normen gemessen. (K=3)
Schalldruckpegel LpA	87 dB(A)
Schallleistungspegel LwA	100 dB(A)

WARNHINWEIS! Wenn der Schalldruck 85 dB (A) übersteigt, muss ein Ohrenschutz getragen werden!

aw (Vibration):

1.9 m/s²

K = 0.8m / s^2

13 FEHLERBESEITIGUNG (TABELLE 1)

Problem	Mögliche Ursache	Abhilfe
Austretende Druckluft an der Spitze des Geräts oder im Bereich um den Auslöser	O-Ring des Auslöserventils ist defekt.	O-Ring prüfen und auswechseln.
	Kopf des Auslöserventils ist defekt.	Prüfen und auswechseln.
	Ventilschaft, Dichtung oder O-Ring des Auslöserventils defekt.	Ventilschaft, Dichtung und O-Ring prüfen und auswechseln.
Austretende Druckluft an der Unterseite des Geräts.	Schrauben lose.	Schrauben festziehen.
	O-Ringe oder Dämpfer verschlissen oder defekt.	O-Ringe oder Dämpfer prüfen und auswechseln.
	Schrauben lose.	Schrauben festziehen.

POWAIR0312 DE

Problem	Mögliche Ursache	Abhilfe
Austretende Druckluft zwischen Gerätekörper und Zylinderkopf.	O-Ringe oder Dichtungen verschlissen oder defekt.	O-Ringe oder Dichtungen prüfen und auswechseln.
Befestigungsmaterial wird zu tief eingetrieben.	Dämpfer verschlissen.	Dämpfer auswechseln.
	Luftdruck zu hoch.	Luftdruck richtig einstellen.
Gerät arbeitet nicht ordnungsgemäß: Befestigungsmaterial wird nicht richtig eingetrieben oder Leistung ist unregelmäßig.	Luftdruck zu niedrig.	Luftdruck richtig einstellen.
	Kein oder zu wenig Öl.	2-6 Tropfen Öl in den Lufteinlass geben.
	O-Ringe oder Dichtungen verschlissen oder schadhaft.	O-Ringe oder Dichtungen prüfen und auswechseln.
	Auslass im Zylinderkopf ist blockiert.	Schadhafte Innenteile müssen ausgewechselt werden.
Gerät hat Aussetzer (Nägel oder Heftklammern werden übersprungen).	Dämpfer verschlissen oder Schubfeder schadhaft.	Dämpfer oder Schubfeder auswechseln.
	Verschmutzung an der Vorderseite.	Treibkanal an der Vorderseite reinigen.
	Das Befestigungsmaterial kann sich wegen Verunreinigungen oder Schäden nicht frei im Magazin bewegen.	Magazin reinigen.
	O-Ring am Kolben verschlissen oder trocken wegen Ölmangels.	O-Ring ersetzen und Öl zugeben.
	Dichtung des Zylinderkopfs ist undicht.	Dichtungsscheibe auswechseln.
Das Gerät klemmt.	Falsches oder schadhaftes Befestigungsmaterial.	Falsches Material herausnehmen und richtiges verwenden.
	Treibführung verschlissen oder schadhaft.	Treibführung prüfen und auswechseln.
	Magazin oder Kopfschraube (Nase) locker.	Magazin befestigen.
	Magazin verschmutzt.	Magazin reinigen.

POWAIR0312 DE

14 GARANTIE

• Gemäß den einschlägigen gesetzlichen Bestimmungen gewähren wir auf dieses Produkt eine Garantie von 36 Monaten ab dem Datum des Kaufs durch den Erstbenutzer.
• Diese Garantie deckt alle Material- oder Herstellungsfehler ab, ausgenommen: Batterien und Akkus, Ladegeräte, Defekt von Teilen aufgrund von normaler Abnutzung wie z.B. Lager, Bürsten, Kabel und Stecker, oder von Zubehör wie z.B. Bohrer, Bohr-Bits, Sägeblätter usw.; sowie Schäden oder Defekte aufgrund von falscher Behandlung, Unfällen oder Abänderungen; und auch nicht die Transportkosten.
• Schäden und/oder Defekte wegen unsachgemäßen Gebrauchs fallen ebenfalls nicht unter diese Garantie.
• Wir lehnen jede Haftung für Verletzungen ab, die infolge des unsachgemäßen Gebrauchs des Geräts eingetreten sind.
• Reparaturen dürfen nur von einem autorisierten Kundendienst für Powerplus Geräte ausgeführt werden.
• Weitere Informationen erhalten Sie unter der Tel.-Nº: 00 32 3 292 92 90.
  ■ Eventuelle Transportkosten gehen immer zu Lasten des Kunden; es sei denn, Anderslautendes wurde schriftlich vereinbart.
• Gleichzeitig kann ein Garantieanspruch nicht geltend gemacht werden, wenn der Schaden infolge von mangelnder Wartung oder Überlastung des Geräts entstanden ist.
• Schäden, die aus den nachstehenden Gründen entstanden sind, sind von der Garantie ausdrücklich ausgenommen: Eindringen von Flüssigkeit, übermäßiges Eindringen von Staub, wissentliche Beschädigung (absichtlich oder durch grobe Fahrlässigkeit verursacht), falsche Verwendung (Einsatz für Zwecke, für die das Gerät nicht geeignet ist), falsche Bedienung (z.B. durch Nichtbefolgen von Anweisungen im Handbuch), falsche Montage, Blitzschlag oder falsche Netzspannung. Die vorstehende Aufzählung erhebt keinen Anspruch auf Vollständigkeit.
• Wenn wir einem Garantieverlangen nachkommen, verlängert sich die Garantiezeit für ein repariertes Gerät nicht, und für ein Austauschgerät gilt keine neue, volle Garantiezeit.
• Altgeräte oder Altteile, die im Rahmen der Garantiearbeiten oder eines Austauschs übrig bleiben, werden und bleiben Eigentum von Varo N.V.
• Wir behalten uns das Recht vor, ein Garantieverlangen zurückzuweisen, wenn der Kauf nicht belegt werden kann, oder wenn das Produkt offensichtlich nicht richtig gewartet bzw. gepflegt wurde (unzureichende Reinigung der Lüftungsschlitze, unregelmäßige Wartung der Kohlebürsten usw.).
• Bitte heben Sie Ihren Kaufbeleg gut auf, denn er gilt als Nachweis des Kaufdatums.
• Das Gerät ist im Garantiefall dem Händler montiert und vollständig, sowie gereinigt, und falls so verkauft, im Original-Gerätekoffer, zusammen mit dem Kaufbeleg zurückzugeben.

15 UMWELT

Werfen Sie Ihr Gerät nach der Nutzungsdauer nicht einfach in den Mülleimer, sondern entsorgen Sie es auf umweltfreundliche Weise. Die Altteile des Geräts dürfen nicht in den normalen Hausmüll gegeben werden, sondern Sie müssen diese in zugelassenen Anlagen umweltgerecht durch Recycling entsorgen lassen. Bitte erkundigen Sie sich bei der örtlichen Behörde oder beim Vertragshändler über das Recycling.

16 KONFORMITÄTSERKLÄRUNG

Hiermit erklären wir, VARO – Vic. Van Rompuy N.V., Joseph Van Instraat 9, B-2500 Lier, Belgien, dass das nachfolgend bezeichnete Gerät

Bezeichnung des Geräts: 2-in-1 Kombi-Druckluftnagler

Marke: PowerPlus

Modell-No: POWAIR0312

den grundlegenden Anforderungen und anderen einschlägigen Bestimmungen der entsprechenden EU-Richtlinien auf der Grundlage der harmonisierten EU-Normen entspricht. Bei einer nicht mit uns abgestimmten Änderung des Geräts verliert diese Erklärung ihre Gültigkeit.

EU-Richtlinien (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift): 2006/42/EG

Harmonisierte EU-Normen (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift):

EN ISO1148-13 : 2018

Halter der Technischen Dokumentation: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Der Unterzeichner handelt im Namen der Geschäftsführung des Unternehmens,

Mertens Ludo

Ludo Mertens

Zertifizierungsmanager

1x kombihäftpistol (2 i 1)

2 x nycklar

500 x 25 mm spikar

500 x 50 mm spikar

500 x 40 mm klammer

500 x 25 mm klammer

1 x tomflaska
