Producttype	Gecombineerde pneumatische spijker- en nietpistool 2-in-1
Merk	PowerPlus
Model	POWAIR0312
Categorie	Nietpistool
Maximale luchtdruk	8,3 bar (120 psi)
Aanbevolen werkdruk	60-100 psi (4-8 bar)
Gemiddeld luchtverbruik	51 l/min
Magazijncapaciteit	100 spijkers
Activeringsmodus	Enkelvoudige sequentiële actie
Luchtinlaatafmetingen	1/4" (6,35 mm)
Aanbevolen smeermiddel	Witte minerale olie
Geluidsdrukniveau (LpA)	87 dB(A)
Geluidsvermogensniveau (LwA)	100 dB(A)
Trillingen (aw)	1,9 m/s² (K=0,8 m/s²)
Garantie	36 maanden (slijtage en misbruik uitgesloten)
Voeding	Perslucht (via compressor)
Hoofdfuncties	Spijkeren en nieten, diepteverstelling
Inbegrepen onderdelen	2 sleutels, 500 spijkers van 25 mm, 500 spijkers van 50 mm, 500 nieten van 40 mm, 500 nieten van 25 mm, lege fles, gevormde koffer
Onderhoud	Regelmatig smeren (2-6 druppels olie per dag of na 2 uur)
Veiligheid	Veiligheidsbril, gehoorbescherming, handschoenen verplicht; nooit naar uzelf of anderen richten; lucht loskoppelen voor onderhoud

Veelgestelde vragen - POWAIR0312 PowerPlus

Hoe laad ik nieten of spijkers in het spijkerpistool POWAIR0312?

Om te laden: duw de hendel van het magazijnslot en schuif het bovenste magazijn open om te openen. Plaats een strip spijkers of nieten in het magazijn, met de punt rustend op de geleider. Duw het bovenste magazijn totdat het vastklikt. Laad nooit met ingedrukte trekker.

Welke luchtdruk moet ik gebruiken?

De aanbevolen werkdruk ligt tussen 60 en 100 psi (4 tot 8 bar). Overschrijd nooit 8,3 bar (120 psi). Gebruik een regelaar om aan te passen.

Hoe stel ik de inslagdiepte in?

Draai de diepte-instelknop (markering 8): met de klok mee voor dieper inslaan, tegen de klok in voor minder diep. Probeer en pas aan.

Wat te doen als een spijker of niet vast komt te zitten?

Koppel eerst de luchttoevoer los. Trek de smeerpen en open de neus van het spijkerpistool. Verwijder de vastzittende bevestiging. Sluit en sluit de lucht weer aan.

Hoe smeer ik het gereedschap?

Giet 2 tot 6 druppels witte minerale olie (olie voor pneumatisch gereedschap) in de luchtinlaat voor elke werkdag of na 2 uur continu gebruik. Een continue automatische smeerder wordt aanbevolen.

Welke accessoires zijn inbegrepen bij het spijkerpistool?

De verpakking bevat: 1 spijkerpistool, 2 sleutels, 500 spijkers van 25 mm, 500 spijkers van 50 mm, 500 nieten van 40 mm, 500 nieten van 25 mm, 1 lege fles, 1 gevormde koffer en de gebruiksaanwijzing.

Kan ik dit spijkerpistool gebruiken voor elektrische werkzaamheden?

Nee. Het gereedschap is niet ontworpen voor het bevestigen van elektrische kabels. Dit kan de mantel beschadigen en een elektrische schok of brand veroorzaken.

Wat zijn de essentiële veiligheidsvoorschriften?

Draag altijd een veiligheidsbril, gehoorbescherming en handschoenen. Richt het gereedschap nooit op uzelf of anderen. Koppel de lucht los voor aanpassingen of reiniging. Gebruik geen ander gas dan perslucht.

Hoe bewaar ik het gereedschap gedurende een lange periode?

Smeer het gereedschap royaal, laat het dan 30 seconden werken om de olie te verdelen. Koppel de lucht los, berg het op in een schone, droge plaats. Gebruik de meegeleverde beschermkoffer.

Wat is de duur van de garantie?

De garantie bedraagt 36 maanden vanaf de aankoopdatum. Het dekt materiaal- en productiefouten, maar sluit normale slijtage, misbruik, aanpassingen en transportkosten uit. Bewaar uw kassabon.

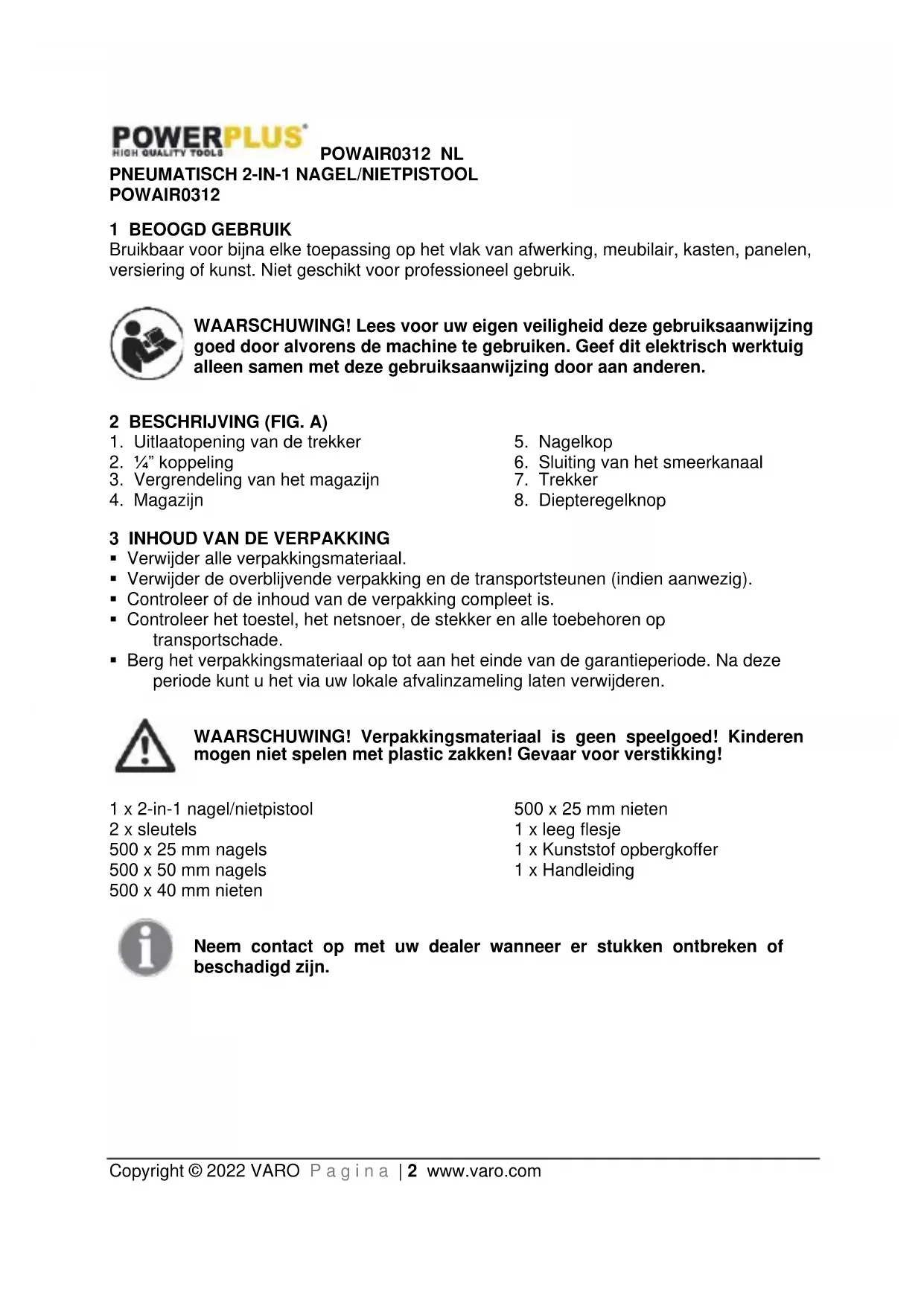

GEBRUIKSAANWIJZING POWAIR0312 PowerPlus

Bruikbaar voor bijna elke toepassing op het vlak van afwerking, meubilair, kasten, panelen, versiering of kunst. Niet geschikt voor professioneel gebruik.

WAARSCHUWING! Lees voor uw eigen veiligheid deze gebruiksaanwijzing goed door alvorens de machine te gebruiken. Geef dit elektrisch werktuig alleen samen met deze gebruiksaanwijzing door aan anderen.

1. Uitlaatopening van de trekker
2. 1/4" koppeling
3. Vergrendeling van het magazijn
4. Magazijn
5. Nagelkop
6. Sluiting van het smeerkanaal
7. Trekker
8. Diepteregelknop

3 INHOUD VAN DE VERPAKKING

• Verwijder alle verpakkingsmateriaal.
• Verwijder de overblijvende verpakking en de transportsteunen (indien aanwezig).
• Controleer of de inhoud van de verpakking compleet is.
• Controleer het toestel, het netsnoer, de stekker en alle toebehoren op transportschade.
• Berg het verpakkingsmateriaal op tot aan het einde van de garantieperiode. Na deze periode kunt u het via uw lokale afvalinzameling laten verwijderen.

WAARSCHUWING! Verpakkingsmateriaal is geen speelgoed! Kinderen mogen niet spelen met plastic zakken! Gevaar voor verstikking!

1 x 2-in-1 nagel/nietpistool

2 x sleutels

500 x 25 mm nagels

500 x 50 mm nagels

500 x 40 mm nieten

500 x 25 mm nieten

1 x leeg flesje

1 x Kunststof opbergkoffer

1 x Handleiding

Neem contact op met uw dealer wanneer er stukken ontbreken of beschadigd zijn.

4 TOELICHTING VAN DE SYMBOLEN

In deze handleiding en/of op deze machine worden de volgende symbolen gebruikt:

	Gevaar voor lichamelijk letsel of materiële schade.		Lees voor gebruik de handleiding.
	CE Conform de Europese toepasselijke standaards op het gebied van veiligheid.		Klasse II - De machine is dubbel geïsoleerd, een aardedraad is daarom niet nodig.
	Oogbescherming verplicht.		Draag handschoenen.
	Belangrijke informatie.		Elektrische producten mogen niet met het huishoudelijk afval worden meegegeven.

5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING! Neem alle voorschriften en veiligheidswaarschuwingen door. Het niet naleven van de voorschriften kan elektrische schokken, brand en/of ernstige verwondingen veroorzaken. Bewaar de veiligheidswaarschuwingen en de instructies als referentie voor later. Het hierna gebruikte begrip „elektrisch gereedschap" heeft betrekking op elektrisch gereedschap, gevoed door het elektriciteitsnet (met elektriciteitskabel) of op batterij (snoerloos).

5.1 Werkplaats

• Hou de werkplaats opgeruimd en goed verlicht. Wanorde en een slecht verlichte werkplaats kunnen tot ongevallen leiden.
• Gebruik het apparaat niet in een omgeving waarin zich brandbare vloeistoffen, gassen of stof bevinden. Elektrisch gereedschap brengt vonken voort die dergelijke stoffen of dampen kunnen laten ontbranden.
  ■ Zorg dat er geen kinderen of andere personen in de buurt zijn als u het elektrisch apparaat gebruikt. Afleiding kan ervoor zorgen dat u de controle over het toestel verliest.

5.2 Elektrische veiligheid

Controleer altijd of de netspanning overeenstemt met deze vermeld op het typeplaatje.

- De stekker van het apparaat moet in het stopcontact passen. De stekker mag op geen enkele wijze worden gewijzigd. Gebruik geen adapterstekkers in combinatie met geaarde apparaten. Ongewijzigde stekkers en passende stopcontacten doen het risico op elektrische schokken afnemen.

POWAIR0312 NL

• Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiators, fornuizen en koelkasten. Er bestaat een groter risico op elektrische schokken wanneer uw lichaam geaard is.
• Hou het apparaat buiten bereik van regen of vocht. Het binnendringen van water in een elektrisch apparaat verhoogt het risico op elektrische schokken.
• Beschadig het snoer niet. Gebruik de kabel niet om het apparaat te dragen of op te hangen, of de stekker uit het stopcontact te trekken. Hou de kabel buiten bereik van hitte, olie, scherpe randen of bewegende onderdelen van het apparaat. Beschadigde of in de war geraakte kabels verhogen het risico op elektrische schokken.
• Wanneer u het gereedschap buitenshuis gebruikt, gebruik dan een verlengkabel die geschikt is voor gebruik buiten. Het gebruik van een verlengkabel die geschikt is voor gebruik buitenshuis vermindert het gevaar voor een elektrische schok.
• Wanneer het gebruik van het gereedschap in een vochtige omgeving niet te vermijden is, gebruik dan een aansluitpunt dat beveiligd is met een verliesstroomschakelaar. Het gebruik van een verliesstroomschakelaar vermindert het gevaar voor een elektrische schok.

5.3 Veiligheid van personen

• Wees aandachtig. Let op wat u doet en ga verstandig aan het werk met elektrisch gereedschap. Gebruik het apparaat niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Eén moment van onoplettendheid bij het gebruik van het apparaat kan tot ernstige verwondingen leiden.
• Draag uw persoonlijke veiligheidsuitrusting en steeds een veiligheidsbril. Door een persoonlijke veiligheidsuitrusting (stofmasker, niet glijdende veiligheidsschoenen, een veiligheidshelm of een gehoorbescherming - afhankelijk van de aard en het gebruik van het elektrisch gereedschap) te dragen, doet u het risico op verwondingen afnemen
• Voorkom een ongewilde inbedrijfstelling. Ga na of de schakelaar op "UIT(0)" staat voor u de stekker in het stopcontact steekt. Als u bij het dragen van het apparaat de vinger aan de schakelaar houdt of de stekker in het stopcontact steekt terwijl het ingeschakeld is, kan dat tot ongevallen leiden.
• Verwijder instelgereedschap of schroefsleutels voor u het apparaat inschakelt. Gereedschap dat of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan tot verwondingen leiden.
• Overschat uzelf niet. Neem een veilige houding aan en zorg dat u uw evenwicht niet verliest. Zo kunt u het apparaat in een onverwachte situatie beter onder controle houden.
• Draag gepaste kleding. Draag geen wijde kleren en geen sieraden. Hou uw haar, kleren en handschoenen buiten het bereik van bewegende delen. Losse kleren, sieraden en lange haren kunnen door bewegende delen worden gegrepen.
• Als er stofafzuig- en stofopvanginrichtingen kunnen worden gemonteerd, moet u ervoor zorgen dat die aangesloten zijn en juist worden gebruikt. Het gebruik van dergelijke inrichtingen doet de gevaren door stof afnemen.

5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap

- Overbelast het apparaat niet. Gebruik voor uw werk het elektrische gereedschap dat daarvoor bestemd is. Elektrisch gereedschap zal beter presteren en veiliger werken wanneer het wordt gebruikt in situaties waarvoor het dient.

POWAIR0312 NL

• Gebruik geen elektrisch apparaat waarvan de schakelaar defect is. Een elektrisch apparaat dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden hersteld.
• Trek de stekker uit het stopcontact voor u het apparaat instelt, accessoires vervangt of het apparaat opbergt. Deze voorzorgsmaatregel voorkomt dat het apparaat ongewild wordt gestart.
• Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Laat personen die niet vertrouwd zijn met het apparaat of die deze gebruiksaanwijzing niet hebben gelezen, het apparaat niet gebruiken. Elektrisch gereedschap is gevaarlijk als het door onervaren personen wordt gebruikt.
• Ga zorgvuldig om met het apparaat. Controleer op verkeerd uitgelijnde of vastgelopen bewegende onderdelen, breuk of andere defecten die de werking van het gereedschap zouden kunnen beïnvloeden. Elektrisch gereedschap dat defect is moet hersteld worden. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
• Hou snijgereedschap scherp en zuiver. Zorgvuldig onderhouden snijgereedschap met scherpe kanten raakt minder snel geklemd en is gemakkelijker te hanteren.
• Gebruik elektrisch gereedschap, accessoires, speciaal gereedschap en dergelijke meer in overeenstemming met deze gebruiksaanwijzing en zoals het voor het type van apparaat is voorgeschreven. Hou bovendien rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de voorgeschreven, kan tot gevaarlijke situaties leiden.

5.5 Service

- Laat uw apparaat uitsluitend door gekwalificeerde vaklui en met originele reserveonderdelen herstellen. Zo bent u er zeker van dat het apparaat aan de veiligheidseisen blijft voldoen.

6 SPECIFIEKE VEILIGHEIDSVOORSCHRIFTEN VOOR NIET/NAGELAPPARATEN

• Alvorens krammen of spijkers in te brengen moet de stekker uit het stopcontact worden getrokken!
• Richt het apparaat nooit op personen of dieren.
• Gebruik alleen krammen en spijkers die geschikt zijn voor het apparaat.
• Ga voor u het apparaat gebruikt na of de veiligheidsvoorziening conform de voorschriften werkt.
• Blokkeer de veiligheidsvoorziening niet.
• Schakel het apparaat tijdens een werkonderbreking en op het einde van de werkzaamheden uit.
  ■ Draag gehoorbescherming.
  ■ Activeer het gereedschap niet voordat het stevig tegen het werkstuk is aangedrukt. Wanneer het gereedschap geen contact maakt met het werkstuk, kan het bevestigingsmiddel van het doel weggeschoten worden.
• Gebruik het nagel-/nietpistool niet voor het vastleggen van elektrische kabels. Het is niet bestemd voor het installeren van elektrische bedrading en het kan de isolatie van elektrische kabels beschadigen waardoor het een elektrische schok of brandgevaar kan opleveren.

POWAIR0312 NL

7 VEILIGHEIDSREGELS (FIG. B)

• Lees de paragrafen over gebruik, onderhoud en probleemoplossing voor bijkomende informatie. Dit voorkomt verwondingen bij uzelf of anderen (fig. 1).
• Draag altijd een veiligheidsbril met harde plastic zijkappen om verwondingen aan uw ogen te voorkomen. Zorg ervoor dat iedereen in uw werkgebied ook deze soort veiligheidsbril draagt (fig. 2).
• Draag altijd gehoorbescherming en een harde helm (fig. 3).
• Gebruik nooit waterstof, zuurstof, koolstofdioxide of een ander gas in flessen als krachtbron. Het gereedschap zal hierdoor ontploffen en ernstige verwondingen veroorzaken (fig. 4).
• Haal uw vinger van de trekker wanneer u geen nagels of nieten inschiet. Draag het gereedschap nooit met de vinger op de trekker, het gereedschap zal een nagel/niet naar buiten schieten wanneer er op het drukgevoelig neusdeel wordt geduwd (fig. 5).
• Sluit het gereedschap nooit op een luchtslang aan waar een druk op zit van meer dan 200 psi of 13.7 Bar (fig. 6).
  ■ Luchtcompressoren moeten voldoen aan ANSI standaard B19.3 1981 (U.S.), "Safety Standard For Compressors For Process Industries." (fig. 7).
• Het is absoluut noodzakelijk dat de luchtstang een werkdruk van 150 psi (10.3 Bar) of 150% van de maximale druk in het systeem kan doorstaan (fig. 8).
• Het gereedschap en de luchtslang moeten met een slangkoppeling zijn uitgerust die alle druk van het gereedschap aflaat wanneer de koppeling wordt losgemaakt (fig. 9).
• Gebruik enkel perslucht die door een 3-voudige regelset werd gevoerd (fig. 10).
• Laad het gereedschap nooit met nagels/nieten wanneer het op de luchttoevoer is aangesloten (fig. 11).
• Gebruik het gereedschap nooit wanneer de veiligheidsvoorzieningen, trekker of veren niet meer werken, verloren zijn gegaan of beschadigd werden. Het is gevaarlijk om een veiligheidsvoorziening, trekker of veer te verwijderen (fig. 12).
• Zorg er vóór het gebruik van dit gereedschap voor dat de trekker, de schroef en het deksel stevig vastzitten (fig. 13).
• Wijzig niets aan het gereedschap zonder toestemming (fig. 14).
• Ontkoppel het gereedschap van de luchttoevoer wanneer het stopt met werken (fig. 15).
• Hou het toestel steeds van u of van anderen weg gericht (fig. 16).
• Schiet de nagels/nieten enkel in het werkoppervlak en nooit in materialen die te hard zijn om in door te kunnen dringen (fig. 17).
• Schiet nooit nieten/nagels bovenop andere nieten/nagels. Het is ook verboden om onder een hoek te schieten (fig. 18).
• Duw het drukgevoelig neusdeel niet op het werkoppervlak totdat een volgende nagel/niet gewenst is (fig. 19).
• Schiet geen nagels/nieten dicht tegen de rand van het werkoppervlak. Het werkstuk kan hierdoor splijten waardoor de nagel/niet vrij kan verder vliegen en iemand kan verwonden (fig. 20).
• Laad geen nagels/nieten met een ingedrukte trekker of drukgevoelig neusdeel (fig. 21).
• Gebruik het gereedschap niet zonder het "Danger/Gevaar"-label op het gereedschap (fig. 22).
• Gebruik nooit gereedschap waaruit lucht lekt of dat herstelling nodig heeft (fig. 23).
• Zorg dat u in balans staat wanneer u het gereedschap gebruikt of vasthoudt (fig. 24).
• Gebruik het gereedschap bij een aanbevolen druk van 4 – 8 bar.

8 GEBRUIK

1. Lees de “Veiligheidswaarschuwingen” vóór u het gereedschap gebruikt.
2. Duw op de vergrendelingshendel van het magazijn en verschuif de zijkant van het magazijn naar achteren tot het vastklikt om het magazijn te openen.
3. Plaats een strip nagels of nieten in het magazijn zodat de punten op de geleider rusten. Laad niet bij wanneer de trekker ingedrukt is.
4. Duw de bovenkant van het magazijn terug totdat de vergrendeling vast klikt.
5. Hou de nagelmachine van u en anderen weg gericht en sluit de slang aan.
6. Duw de neus van de nagelmachine tegen het werkstuk en duw op de trekker.
7. Maak de luchttoevoer los wanneer een nagel of niet geklemd zit.
8. Trek aan de smeerschacht en trek de voorkant van de neus van de nagelmachine om te openen. Verwijder vastgelopen nagels of nieten en sluit het voorste deksel.

1. Hou het toestel weg van u en anderen gericht en sluit het terug op de luchtslang aan.

Een automatische leidingfilter-drukregelaar-smeertoestel wordt aanbevolen (Fig. 1) omdat het de levensduur en de gebruiksduur van het toestel verlengt. Het in de leiding opgenomen smeertoestel moet regelmatig worden gecontroleerd en gevuld worden met persluchtolie.

Een correcte instelling van het smeertoestel wordt uitgevoerd door een blad papier naast de uitgangsopening te plaatsen en de klep gedurende ongeveer 30 seconden open te houden. Het smeertoestel is correct ingesteld wanneer er zich op het papier een kleine olievlek vormt. Overvloedige toevoer van olie moet worden vermeden.

Wanneer het toestel gedurende langere tijd moet worden opgeborgen (een dag, weekend, enz.) dan moet het vooraf voldoende worden gesmeerd. Het gereedschap moet ongeveer 30 seconden draaien om ervoor te zorgen dat de olie gelijkmatig doorheen het gereedschap is verspreid. Het gereedschap moet op een propere en droge plaats worden opgeborgen.

• Het is zeer belangrijk dat het gereedschap correct wordt gesmeerd door het smeertoestel gevuld en goed afgesteld te houden. Zonder correcte smering zal het gereedschap niet goed werken en de onderdelen zullen voortijdige slijtage vertonen.
• Gebruik het correcte smeermiddel in het smeertoestel. Het smeertoestel moet geschikt zijn voor laag debiet of veranderlijk debiet en moet steeds tot aan het juiste peil gevuld worden gehouden. Gebruik enkel de aanbevolen smeermiddelen die speciaal werden ontworpen voor pneumatische toepassingen. Vervangmiddelen kunnen de rubberen verbindingen, O-ringen en andere rubberen onderdelen beschadigen.

9.1 Diepteregeling (Fig. 1)

De diepte tot waarop het montagemiddel wordt ingeschoten, wordt geregeld met de diepteregelknop (8). De diepte van het inschieten is in de fabriek op een nominale waarde ingesteld. Schiet als test een montagemiddel in en controleer de diepte. Wanneer deze moet bijgesteld worden, draai dan aan de regelknop (8). Draai de regelknop (8) in wijzerzin om de diepte te vergroten, draai de knop in tegenwijzerzin om de diepte te verkleinen. Schiet opnieuw als test een montagemiddel in en controleer opnieuw de diepte. Herhaal zo vaak als nodig, tot het gewenste resultaat bereikt wordt. De benodigde luchtdruk zal afhankelijk zijn van deze instelling. Bepaal de laagste druk die de taak nog naar behoren uitvoert. Een hogere luchtdruk kan voortijdige slijtage en/of schade aan het apparaat veroorzaken.

BELANGRIJK!

Wanneer er geen filter/drukregelaar/smeertoestel is geïnstalleerd in het persluchtsysteem dan moeten persluchtaangedreven gereedschappen minstens een keer per dag of om de twee gebruiksuren worden gesmeerd met 2 tot 6 druppels olie. Dit moet rechtstreeks langs de mannelijke koppeling of de hiervoor voorzien schroef (POWOIL16) aan de zijkant op de behuizing van het gereedschap gebeuren.

Fig. 2

POWAIR0312 NL

1. Apparaat
2. Snelverbinding
3. Snelkoppeling
4. Luchtslang
5. Snelverbinding

6. Snelkoppeling

7. Smeertoestel

8. Drukregelaar
9. Filter
10. Afsluitklep
11. compressor

10 ONDERHOUD

Ontkoppel het toestel van de compressor vóór het instellen, het verwijderen van vastgelopen nagels/nieten, het uitvoeren van onderhoud en herstellingen, het verplaatsen en wanneer het niet gebruikt wordt.

• Smeer uw gereedschap regelmatig wanneer u geen automatisch smeersysteem gebruikt dat in de luchtleiding is opgenomen. Doe hiervoor 2 of 6 druppeltjes persluchtolie in de luchtinlaat aan het begin van elke werkdag of na 2 uur van continu gebruik, afhankelijk van het soort werk of soort bevestigingen.
• Persluchtgereedschappen moeten regelmatig worden gecontroleerd en versleten of beschadigde onderdelen moeten worden vervangen om ervoor te zorgen dat het gereedschap efficiënt en veilig werkt. Controleer en vervang alle versleten of beschadigde O-ringen, dichtingen, enz. Zet alle schroeven en deksels stevig vast om verwondingen te voorkomen.
• Controleer regelmatig of de trekker, de veer en het veiligheidsmechanisme vrij kunnen bewegen om er zeker van te zijn dat het veiligheidssysteem compleet is en veilig werkt: geen loszittende of ontbrekende onderdelen, geen ophopingen van vuil en geen vastgelopen nagels/nieten.
• Hou het magazijn en de neus van het gereedschap proper en vrij van vuil, vezels, of schurende deeltjes.
• Bij temperaturen onder nul moeten gereedschappen op een eenvoudige en veilige manier warm worden gehouden.

Model	POWAIR0312
Activatie	Enkelvoudig sequentieel
Max. toelaatbare druk	8,3 bar
Diameter luchtinlaat	14 "
Gemiddeld luchtverbruik	51 l/min
Aanbevolen smeermiddel	Witte minerale olie
Capaciteit nagelmagazijn	100 stuks

12 GELUID

Geluidsemissiewaarden gemeten volgens de van toepassing zijnde standaard. (K=3)
Geluidsdrukniveau LpA	87 dB(A)
Geluidsvermogenniveau LwA	100 dB(A)

aw (Trilling):

1.9 m/s²

K = 0.8 ~m / s^2

SYMPTOOM	PROBLEEM	OPLOSSINGEN
Luchtlek in de buurt van de bovenkant van het gereedschap of in de buurt van de trekker	O-ring in de klep van de trekker is beschadigd.	Controleer en vervang de O-ring.
	De kop van de klep van de trekker is beschadigd.	Controleer en vervang.
	De klepstang van de trekker, de afdichting of de O-ring zijn beschadigd.	Controleer en vervang de klepstang van de trekker, de afdichting of de O-ring.
Luchtlek aan de onderkant van het gereedschap	Loszittende schroeven	Zet de schroeven vast.
	Versleten of beschadigde O-ringen of drukgevoelig neusdeel.	Controleer en vervang de O-ringen of drukgevoelig neusdeel.
Luchtlek tussen behuizing en cilinderdeksel	Loszittende schroeven.	Zet de schroeven vast.
	Versleten of beschadigde O-ringen of afdichtingen.	Controleer en vervang de O-ringen of afdichtingen.
De nagel/niet wordt door de drevel te diep ingedreven.	Versleten drukgevoelig neusdeel.	Vervang het drukgevoelig neusdeel.
	Luchtdruk te hoog	Stel de luchtdruk bij.
Gereedschap werkt niet goed: het kan de nagel/niet niet goed indrijven of het werkt moeizaam.	Onvoldoende luchttoevoer	Zorg voor een voldoende luchttoevoer.
	Onvoldoende smering	Doe 2 of 6 druppeltjes olie in de luchtinlaat.
	Versleten of beschadigde O-ringen of afdichtingen.	Controleer en vervang de O-ringen of de afdichting.
	Uitlaatopening in de cilinderkop is verstopt.	Vervang interne onderdelen die beschadigd zijn.
Het gereedschap slaat nagels/nieten over.	Versleten drukgevoelig neusdeel of beschadigde veer	Vervang het drukgevoelig neusdeel of duwveer.
	Vuil onder het voorste deksel	Reinig het aanvoerkanaal onder het voorste deksel.
	Vuil of beschadigingen verhinderen dat nagels/nieten vrij in het magazijn kunnen bewegen.	Het magazijn moet gereinigd worden.
	Versleten of droge O-ring op de zuiger of gebrek aan smering.	O-ring moet vervangen en gesmeerd worden.
	Afdichting van het cilinderdeksel lekt.	Vervang de afdichtingsring.
Gereedschap blokkeert	Verkeerde of beschadigde nagels/nieten.	Vervang en gebruik het juiste type nagels/nieten.
	Beschadigde of versleten nagel/nietgeleider.	Controleer en vervang de geleider.
	Loszittend magazijn of neusschroef.	Zet het magazijn vast.
	Vuil magazijn.	Reinig het magazijn.

14 MILIEU

Wanneer uw machine na een lange gebruiksduur moet vervangen worden, werp ze dan niet bij het huishoudelijk afval maar doe dit op een milieuvriendelijke manier.

Afval van elektrische machines mag niet op dezelfde manier behandeld worden als het gewone huishoudelijke afval. Breng het naar een plek waar het gerecycleerd kan worden. Raadpleeg de plaatselijke instanties of de verkoper voor adviezen over inzameling en verwerking.

15 GARANTIE

• Dit product is, conform de wettelijke reglementeringen, gewaarborgd gedurende een periode van 36 maanden die begint vanaf de datum van aankoop door de eerste koper.
• Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: batterijen, laders, defecten aan onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals boren, boorbits, zaagbladen enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modificaties, alsook de transportkosten.
• Vallen ook niet onder de garantiebepalingen: beschadigingen en/of defecten die voortvloeien uit onjuist gebruik.
• Wij wijzen tevens alle verantwoordelijkheid af voor elk lichamelijk letsel welke het gevolg is van onjuist gebruik van het toestel.
• Herstellingen mogen enkel gebeuren door een erkende klantenservice voor Powerplus gereedschappen.
• Meer informatie kan u steeds bekomen op het nummer 00 32 3 292 92 90.
• Eventuele transportkosten zijn steeds voor rekening van de klant, tenzij schriftelijk anders overeengekomen werd.
• Tevens kan geen aanspraak gemaakt worden op de garantie wanneer de schade aan het toestel het gevolg is van nalatig onderhoud of overbelasting.
• Zeker uitgesloten van de garantie is schade als gevolg van vochtinsijpeling, overmatige stofindringing, moedwillige beschadiging (met opzet of door grove

POWAIR0312 NL

onachtzaamheid), ondoelmatig gebruik (gebruik voor doeleinden waarvoor het toestel niet geschikt is), onoordeelkundig gebruik (o.a. niet respecteren van de instructies gegeven in de handleiding), ondeskundige montage, blikseminslag, verkeerde netspanning. Deze lijst is niet limitatief.

• De aanvaarding van claims onder garantie geeft in géén geval aanleiding tot verlenging van de garantieperiode noch tot het aanvangen van een nieuwe garantieperiode in geval van een vervanging van het toestel.
• Toestellen of onderdelen die onder waarborg vervangen werden, worden daardoor eigendom van Varo NV.
• We behouden ons het recht voor om elke garantieclaim te weigeren waarbij de aankoop niet kan worden geverifieerd of waarbij het duidelijk is dat het product niet correct werd onderhouden (propere ventilatiesleuven, regelmatig vervangen koolborstels, ...).
• Uw aankoopbon moet worden bewaard als bewijs van de aankoopdatum.
• Uw gereedschap moet als geheel naar uw dealer worden teruggebracht in een aanvaardbare staat van netheid, in zijn originele kunststof koffer (indien van toepassing op het product) en het moet vergezeld zijn van uw bewijs van aankoop.

16 CONFORMITEITSVERKLARING

VARO – Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, verklaart dat,

Product: Pneumatisch 2-in-1 nagel/nietpistool

Handelsmerk: PowerPlus

Model: POWAIR0312

voldoet aan de essentiële eisen en aan de overige relevante bepalingen van de van toepassing zijnde Europese Richtlijnen, gebaseerd op de toepassing van Europese geharmoniseerde normen. Elke niet-toegelaten modificatie van het apparaat maakt deze verklaring nietig.

Europese Richtlijnen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening);

2006/42/EC

Europese geharmoniseerde normen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening);

EN ISO1148-13 : 2018

Beheerder van de technische documentatie: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Ondergetekende handelt in opdracht van de bedrijfsleider,

Mertens Ludo

Ludo Mertens

Certificatiemanager
