MANUAL DE UTILIZADOR POWX13800 PowerPlus

5.4 Manuseamento e emprego de ferramentas elétricas com precaução ................. 4

8.1 Pré-seleção de força de impacto (Fig. 2) ............................................................... 5

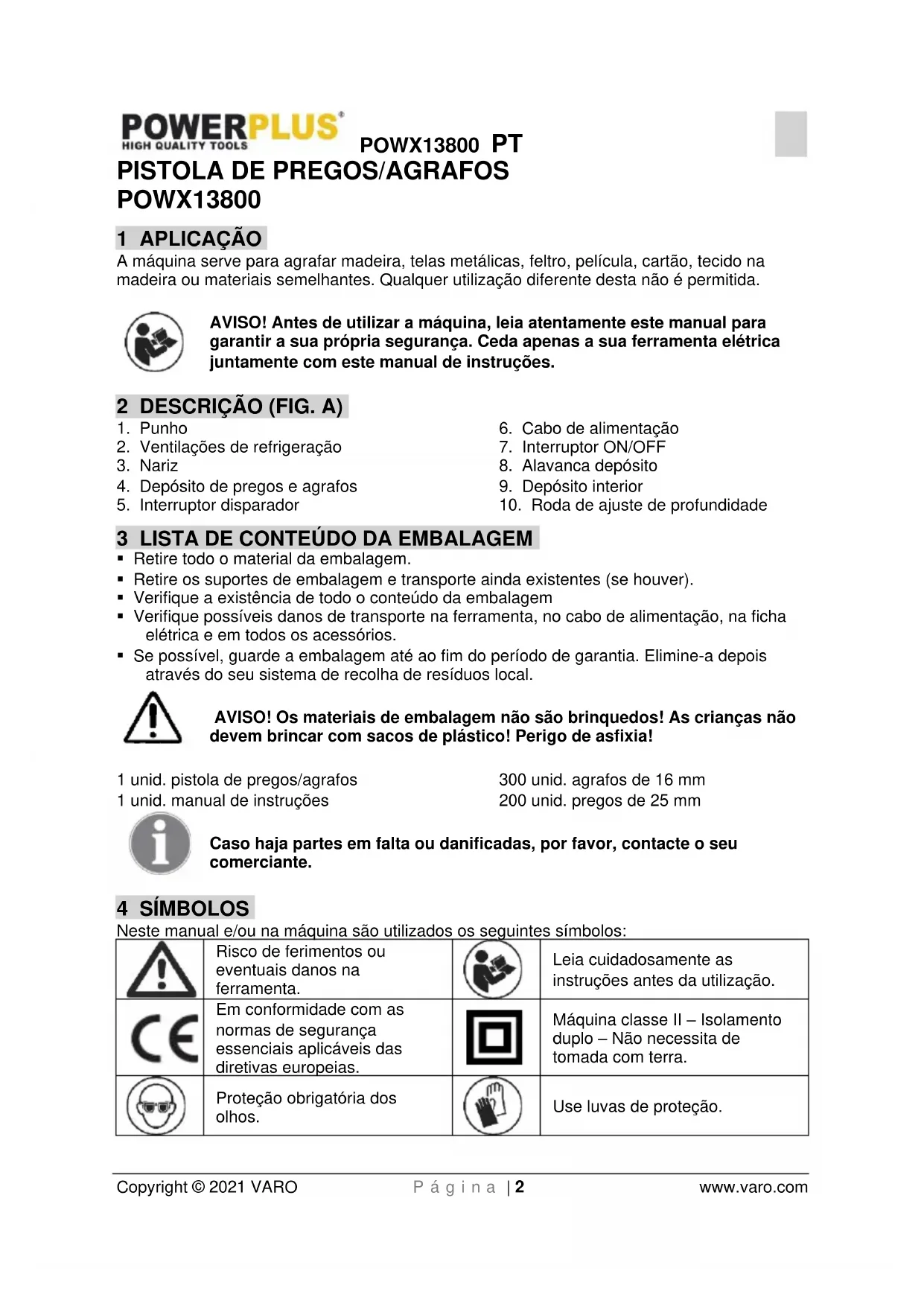

POWX13800 1 APLICAÇÃO A máquina serve para agrafar madeira, telas metálicas, feltro, película, cartão, tecido na madeira ou materiais semelhantes. Qualquer utilização diferente desta não é permitida. AVISO! Antes de utilizar a máquina, leia atentamente este manual para garantir a sua própria segurança. Ceda apenas a sua ferramenta elétrica juntamente com este manual de instruções. 2 DESCRIÇÃO (FIG. A)

2. Ventilações de refrigeração

6. Cabo de alimentação

• Retire todo o material da embalagem.

• Retire os suportes de embalagem e transporte ainda existentes (se houver).

• Verifique a existência de todo o conteúdo da embalagem

• Verifique possíveis danos de transporte na ferramenta, no cabo de alimentação, na ficha elétrica e em todos os acessórios.

• Se possível, guarde a embalagem até ao fim do período de garantia. Elimine-a depois através do seu sistema de recolha de resíduos local. AVISO! Os materiais de embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico! Perigo de asfixia! 1 unid. pistola de pregos/agrafos 1 unid. manual de instruções 300 unid. agrafos de 16 mm 200 unid. pregos de 25 mm Caso haja partes em falta ou danificadas, por favor, contacte o seu comerciante. 4 SÍMBOLOS Neste manual e/ou na máquina são utilizados os seguintes símbolos:

Risco de ferimentos ou eventuais danos na ferramenta.

Leia cuidadosamente as instruções antes da utilização.

Em conformidade com as normas de segurança essenciais aplicáveis das diretivas europeias.

Máquina classe II – Isolamento duplo – Não necessita de tomada com terra.

Proteção obrigatória dos olhos.

Use luvas de proteção.POWX13800 PT Copyright © 2021 VARO P á g i n a | 3 www.varo.com

5 PROCEDIMENTOS GERAIS DE SEGURANÇA

Leia todos os avisos de segurança e todas as instruções. O não-cumprimento dos avisos e instruções podem provocar choque elétrico, incêndio e /ou ferimentos graves. Guarde todos os avisos e instruções para referência futura. O conceito utilizado a seguir de „Ferramenta elétrica” refere-se a ferramentas elétricas com cabo de alimentação (cabo elétrico) ou alimentação por bateria (sem cabo elétrico).

5.1 Área de trabalho

• Mantenha a sua área de trabalho limpa e arrumada. A desordem e áreas de trabalho com pouca iluminação podem desencadear acidentes.

• Não trabalhe com o aparelho em ambientes com risco de explosão, onde se encontrem líquidos, gases ou poeiras inflamáveis. As ferramentas elétricas produzem faíscas, as quais podem inflamar as poeiras ou vapores.

• Mantenha as crianças e outras pessoas afastadas durante a utilização da ferramenta elétrica. Em caso de distração, pode perder o controlo sobre o aparelho.

5.2 Segurança elétrica

Certifique-se sempre que a tensão de alimentação corresponde à voltagem especificada na placa de características.

• A ficha de ligação do aparelho tem que encaixar corretamente na tomada. A ficha não pode de forma alguma ser modificada. Não utilize nenhum adaptador juntamente com aparelhos ligados à terra. As fichas intactas e tomadas adequadas diminuem o risco de choque elétrico.

• Evite o contacto físico com superfícies ligadas à terra, tais como tubagens, aparelhos de aquecimento, fogões e frigoríficos. Existe um risco agravado de choque elétrico, se tiver contacto físico com terra.

• Mantenha o aparelho afastado de chuva ou humidade. A entrada de água num aparelho elétrico aumenta o risco de choque elétrico.

• Não danifique o cabo. Não utilize o cabo elétrico para segurar ou pendurar o aparelho ou para puxar a ficha da tomada. Mantenha o cabo elétrico afastado do calor, óleo, arestas afiadas ou de peças de aparelhos em movimento. Os cabos elétricos danificados ou dobrados aumentam o risco de choque elétrico.

• Se trabalhar com uma ferramenta elétrica ao ar livre, utilize apenas extensões que sejam também indicadas para uso no exterior. A utilização de uma extensão apropriada para uso no exterior diminui o risco de choque elétrico.

• Caso não seja possível evitar operar a ferramenta elétrica num local húmido, use um dispositivo contra corrente residual (RCD). O uso de um RCD reduz o risco de choque elétrico.

5.3 Segurança pessoal

• Esteja atento. Esteja concentrado e seja sensato ao trabalhar com uma ferramenta elétrica. Não utilize o aparelho se estiver cansado ou sob a influência de estupefacientes, álcool ou medicamentos. Um momento de distração durante a utilização do aparelho pode provocar ferimentos graves.

• Use equipamento de proteção individual e use sempre óculos de proteção. O uso de equipamento de proteção individual, assim como máscaras anti-poeiras, calçado de segurança antiderrapante, capacete de segurança ou proteção auricular, conforme o tipo e aplicação da ferramenta elétrica, diminui o risco de ferimentos.

• Evite uma entrada em funcionamento acidental. Certifique-se de que o interruptor se encontra na posição ,,OFF (0)” (desligado), antes de inserir a ficha na tomada. Se tiver oPOWX13800 PT Copyright © 2021 VARO P á g i n a | 4 www.varo.com dedo no interruptor ao segurar o aparelho ou ligar o aparelho à corrente elétrica com o interruptor ativado, podem resultar acidentes.

• Retire ferramentas de ajuste ou chaves de parafusos, antes de ligar o aparelho. Uma ferramenta ou chave que se encontre numa peça giratória do aparelho pode provocar ferimentos.

• Não se sobreponha demasiado. Tenha atenção a uma postura correta e mantenha sempre o equilíbrio. Desta forma, poderá controlar melhor o aparelho em situações inesperadas.

• Use vestuário apropriado. Não use roupas largas nem jóias. Mantenha o cabelo, roupa e luvas a trabalhar afastados de peças em movimento. As roupas soltas, jóias ou cabelos compridos soltos podem ser apanhados pelas peças em movimento.

• Se puderem ser montados dispositivos de aspiração e absorção de poeiras, certifique-se de que os mesmos estão ligados e são utilizados corretamente. A utilização destes dispositivos diminui os riscos associados a poeiras.

5.4 Manuseamento e emprego de ferramentas elétricas com precaução

• Não sobrecarregue o aparelho. Utilize a ferramenta elétrica indicada para o seu trabalho. Com a ferramenta elétrica adequada, trabalha melhor e de forma mais segura nas áreas a trabalhar indicadas.

• Não utilize uma ferramenta elétrica com o interruptor danificado. Uma ferramenta elétrica que não possa ser mais ligada ou desligada é perigosa e tem de ser reparada.

• Retire a ficha da tomada antes de proceder a ajustes no aparelho, substituir acessórios ou arrumar o aparelho. Esta medida de precaução impede o arranque acidental do aparelho.

• Guarde as ferramentas elétricas não utilizadas fora do alcance das crianças. Não permita que outras pessoas façam uso do aparelho, se não estiverem familiarizadas com o mesmo ou não tiverem lido estas instruções. As ferramentas elétricas são perigosas, se forem utilizadas por pessoas inexperientes.

• Faça a manutenção do aparelho com cuidado. Inspecione se as peças móveis do aparelho funcionam corretamente e não bloqueiam, se as peças estão partidas ou danificadas de forma a comprometer o funcionamento do aparelho. Mande reparar as peças danificadas antes da utilização do aparelho. Muitos acidentes têm a sua origem na manutenção incorreta das ferramentas elétricas.

• Mantenha as ferramentas de corte afiadas e limpas. As ferramentas de corte com extremidades de corte afiadas, com uma manutenção correta, bloqueiam menos e são mais fáceis de manusear.

• Utilize a ferramenta elétrica, acessórios, ferramentas normalizadas, etc. de acordo com estas instruções para este tipo especial de aparelho. Tenha também em atenção as condições a trabalhar e a tarefa a executar. O emprego das ferramentas elétricas para aplicações diferentes das estipuladas pode desencadear situações de perigo.

5.5 Assistência técnica

• Mande reparar o seu aparelho apenas por técnicos qualificados e apenas com peças de substituição originais. Desta forma, é assegurado que a segurança do aparelho se mantém. 6 INDICAÇÕES DE SEGURANÇA ESPECÍFICAS PARA PISTOLAS DE AGRAFOS/PREGOS

• Antes de colocar os agrafos ou os pregos, retire sempre a ficha da tomada elétrica!

• Nunca direcione a máquina para pessoas ou animais.

• Utilize apenas agrafos ou pregos adequados para a máquina.

• Ante de utilizar a máquina, certifique-se de que o dispositivo de segurança funciona corretamente.

• Nunca bloqueie o dispositivo de segurança.POWX13800 PT Copyright © 2021 VARO P á g i n a | 5 www.varo.com

• Desligue a máquina durante os intervalos e depois de terminar o trabalho.

• Utilize proteção auricular.

• Não ative a ferramenta exceto se a ferramenta estiver colocada firmemente na peça de trabalho. Se a ferramenta não estiver em contacto com a peça de trabalho, a pistola poderá ser afastada do seu alvo.

• Não use a pistola de agrafos para apertar cabos elétricos. Não está concebida para a instalação de cabos elétricos e pode danificar o isolamento dos cabos elétricos, provocando assim um choque elétrico ou perigo de incêndio. 7 MONTAGEM E Aviso: Esta pistola de pregos/agrafos NÃO se destina a pregar ou agrafar em cimento, maçonaria, tijolos ou metal. Aviso: Não dispare se estiverem pregos ou agrafos bloqueados na secção do nariz (3). Aviso! Desligue a pistola de pregos da tomada de corrente antes de a carregar.

7.1 Carregar com agrafos/pregos (Fig. 1)

• Pressione a alavanca do depósito e puxe o depósito para fora.

• Insira uma fila de agrafos/pregos na abertura atrás do nariz da ferramenta.

• Empurre o depósito carregado de volta para a unidade. Este encaixa em posição. Note que a fila de pregos deve ser colocada próximo da parte inferior do depósito. Os pregos podem ficar presos se a fila de pregos for colocada numa posição incorreta. 8 OPERAÇÃO Quando a unidade estiver carregada com fixadores e estiver pronto a começar, ligue o cabo de alimentação (6) da pistola de pregos/agrafos à tomada de corrente. Nota: sempre que dispara um prego/agrafo, a segurança (3) deve ser firmemente pressionada contra a peça de trabalho.

8.1 Pré-seleção de força de impacto (Fig. 2)

• Com a pré-seleção da roda de ajuste de profundidade, é possível pré-selecionar a força de impacto necessária. A força de impacto necessária depende do comprimento dos agrafos ou pregos e da resistência do material. A definição da força de impacto ideal pode ser determinada através de um teste prático. Rode o botão no sentido dos ponteiros do relógio para aumentar a força de impacto e rode-o no sentido contrário ao dos ponteiros do relógio para reduzir a força de impacto.

8.2 Ligar/Desligar (Fig. 3)

• Para alimentar a ferramenta com corrente, prima o interruptor de alimentação para a posição “I”.

• Para desligar, prima o interruptor para a posição “O”.POWX13800 PT Copyright © 2021 VARO P á g i n a | 6 www.varo.com

8.3 Disparar um agrafo ou prego (Fig. 4)

• Coloque o interruptor on/off para a posição ligado (“on”).

• Coloque a pistola de agrafos/pregos contra a peça de trabalho de modo que o nariz da pistola de agrafos se encontre onde pretende inserir o agrafo/prego.

• Para disparar a pistola de agrafos aperte o gatilho.

• A pressão adicional aplicada na parte dianteira da ferramenta irá evitar o recuo e aumentar a força aplicada aos pregos e agrafos. Isto é especialmente importante para garantir que o prego ou o agrafo é orientado durante todo o seu percurso numa superfície dura. Remova todos os pregos/agrafos do depósito até cada utilização. A máquina está concebida apenas para operação intermitente e irá aquecer se o uso for contínuo. A força de rastreamento é reduzida devido ao aquecimento, por isso, permita que a máquina arrefeça após 15 minutos (máx.) de operação contínua. Existe um interruptor de contacto na sua pistola de agrafos. O interruptor de contacto apenas permite que a pistola de agrafos seja ligada quando em contacto com a superfície do material.

9 RESOLUÇÃO DE PROBLEMAS

Problema Causa possível Solução Produto não liga

• Não ligado à corrente

• Interruptor do produto não se encontra na posição ON

• Cabo ou ficha do produto com defeito

• Outro defeito elétrico do produto

• Verificação por um técnico especializado

• Verificação por um técnico especializado Produtor não atinge a potência máxima

• Cabo de extensão não adequado para operação com o produto

• Fonte de alimentação possui tensão muito baixa

• Use um cabo de extensão adequado

• Ligue a outra fonte de alimentação Os fixadores ficam bloqueados na ferramenta

• Tamanho incorreto de fixadores

• Canal do condutor com desgaste

• Condutor partido/lascado

• Aperte todos os parafusos

Tensão nominal 220-240 V / 50 Hz Nº de batimentos 30 / min Potência nominal 50W Dimensão dos agrafos/pregos 15-25 mm / 15-32 mmPOWX13800 PT Copyright © 2021 VARO P á g i n a | 7 www.varo.com Força do martelo Ajustável Classe de proteção

11 RUÍDO Valores de emissão sonora, medidos em conformidade com a norma relevante. (K=3) Nível de pressão acústica LpA 80 dB(A) Nível de potência acústica LwA 92 dB(A) ATENÇÃO! Use proteção de ouvidos quando a pressão sonora for superior a 85 dB(A). aw (Vibração) 2,1 m/s² K = 1,5 m/s² 12 MANUTENÇÃO À exceção da limpeza regular, a máquina é, geralmente, isenta de manutenção. Mantenha a máquina sempre afastada de serradura e aparas. Tenha especialmente em atenção as ranhuras da ventilação e a área do carregador. 13 GARANTIA

• Este produto tem uma garantia de acordo com as regulamentações legais para um período de 36 meses efetivos a partir da data de aquisição pelo primeiro utilizador.

• Esta garantia cobre todas as falhas do material ou produção, mas não inclui: baterias, carregadores, peças com defeito por desgaste de utilização normal, como suportes, escovas, cabos e tomadas ou acessórios como brocas, lâminas de serra, etc., danos ou defeitos que sejam resultado de utilização indevida, acidentes ou alterações, nem os custos de transporte.

• Danos e/ou defeitos resultantes de utilização inadequada também não estão cobertos pelas condições de garantia.

• Renunciamos também qualquer responsabilidade por quaisquer ferimentos corporais resultantes de utilização inadequada da ferramenta.

• As reparações apenas devem ser levadas a cabo por um centro de serviço ao cliente autorizado para ferramentas Powerplus.

• A qualquer momento pode obter mais informação através do número 00 32 3 292 92 90.

• Quaisquer custos de transporte devem sempre ser imputados ao cliente, exceto se acordado de outra forma por escrito.

• Ao mesmo tempo, não pode ser entregue qualquer reivindicação de garantia, se o dano do aparelho resulta de uma manutenção negligente ou de uma sobrecarga.

• Uma exclusão definitiva da garantia resulta de danos causados por permeação de líquidos, penetração excessiva de poeira, danificação intencional (deliberadamente ou devido à grave falta de cuidados), uso não apropriado (utilização para fins não adequados para este aparelho), utilização não qualificada (p.ex. não respeitando as instruções dadas neste manual), montagem incorreta, queda de raio, voltagem de rede incorreta. Esta lista não é restritiva.

• Nunca a aceitação de reivindicações de garantia pode levar à prolongamento da garantia ou ao início de um novo período de garantia em caso da substituição do aparelho.

• Por isso, aparelhos ou componentes substituídos sob garantia ficam na posse de Varo NV.

• Nós reservamos o direito de rejeitar qualquer reivindicação onde a aquisição não possa ser verificada ou quando é visível que o produto não foi utilizado corretamente. (Limpeza das ranhuras de ventilação, escovas de carvão utilizadas com regularidade, ...)

• Deverá guardar o seu talão de compra como prova de aquisição do produto.POWX13800 PT Copyright © 2021 VARO P á g i n a | 8 www.varo.com

• A sua ferramenta desmontada deverá ser devolvida ao representante num estado de limpeza aceitável, na sua caixa de transporte original (aplicável às unidades acompanhadas da prova de compra). 14 MEIO-AMBIENTE Se a sua máquina necessitar de ser substituída após uma utilização prolongada, não a coloque no lixo doméstico. Elimine-a de uma forma ecologicamente segura. O lixo produzido pelas máquinas elétricas não pode ser eliminado com o lixo doméstico normal. Faça a reciclagem onde existam instalações adequadas. Consulte as autoridades locais ou o seu revendedor para conselhos sobre a recolha e a eliminação.

15 DECLARAÇÃO DE CONFORMIDADE

VARO N.V. – Vic. Van Rompuy N.V.- Joseph Van Instraat 9 – BE2500 Lier – Bélgica, declara que, Designação do aparelho: Pistola de pregos/agrafos Marca: POWERplus Modelo nº.: POWX13800 se encontra em conformidade com os requisitos essenciais e outras provisões relevantes das Diretivas Comunitárias aplicáveis, com base na aplicação das normas Europeias harmonizadas. Qualquer alteração não autorizada do equipamento anula esta declaração. Diretivas Europeias (incluindo, se aplicável, as respetivas emendas até à data de assinatura): 2011/65/EU 2006/42/EC 2014/30/EU Normas Europeias harmonizadas (incluindo, se aplicável, as respetivas emendas até à data de assinatura): EN60745-1 : 2009 EN60745-2-16 : 2010 EN55014-1 : 2017 EN55014-2 : 2015

EN IEC 61000-3-2 : 2019

EN61000-3-11 : 2000 Detentor da Documentação Técnica: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. O signatário atua em nome da administração da empresa, Philippe Vankerkhove Assuntos Regulamentares – Gestor de Conformidade 09/07/2021, Lier - BelgiumPOWX13800 NO Copyright © 2021 VARO S i d e | 1 www.varo.com 1 BRUKSOMRÅDE ............................................................................. 2
