POWDP7010 - Tűzőgép PowerPlus - Ingyenes használati útmutató

Termék típusa	Vezeték nélküli tűzőgép/szegbelövő
Márka	PowerPlus
Modell	POWDP7010
Névleges feszültség	20 V
Tápellátás	Lítium-ion akkumulátor (nem része)
Rögzítés típusa	Tűzőkapcsok és szegek
Tűzőkapcsok mérete	15 – 25 mm
Szegek mérete	15 – 32 mm
Ütési frekvencia	30 ütés/perc
Ütőerő	6 fokozatban állítható
Motor típusa	Kefés motor
Hangnyomásszint	75 dB(A)
Hangteljesítményszint	86 dB(A)
Rezgés	3,6 m/s²
LED munkalámpa	Igen
Csomagolás tartalma	1 szegbelövő/tűzőgép, 100 db 20 mm-es tűzőkapocs, 100 db 20 mm-es szeg, használati utasítás
Karbantartás	Rendszeresen tisztítsa a szellőzőnyílásokat
Biztonság	Védőszemüveg viselése kötelező, biztonsági szerkezet az orrnál
Garancia	36 hónap
Használat	Beltéri, nem professzionális
Töltési hőmérséklet	4 °C – 40 °C
Akkumulátor tárolási hőmérséklete	5 °C – 20 °C (ideális)

Gyakran ismételt kérdések - POWDP7010 PowerPlus

Hogyan kell feltölteni a PowerPlus POWDP7010 akkumulátorát?

Csatlakoztassa a töltőt (nem része) egy hálózati aljzathoz. Helyezze be az akkumulátort a töltőbe. A piros jelzőfény villog töltés közben, és folyamatos zöldre vált, ha a töltés befejeződött. Használat előtt hagyja lehűlni az akkumulátort.

Hogyan kell tűzőkapcsokat vagy szegeket behelyezni a tűzőgépbe?

Távolítsa el az akkumulátort. Nyomja meg a tár mindkét oldalán lévő kioldófüleket, és húzza ki azt. Helyezzen be egy sor tűzőkapcsot vagy szeget a kioldócső mögötti résbe, a jelölésnek megfelelően. Tolja vissza a tárat, amíg be nem kattan.

Hogyan kell beállítani az ütőerőt?

Használja a szerszámon található mélységbeállító kereket. Forgassa az óramutató járásával megegyező irányba az erő növeléséhez (1-es pozíció = leggyengébb, 6-os pozíció = legerősebb). Végezzen próbákat hasonló anyagon az optimális beállítás megtalálásához.

Mi a teendő, ha a szerszám nem működik?

Ellenőrizze, hogy az akkumulátor megfelelően be van-e helyezve és fel van-e töltve. Győződjön meg róla, hogy a kioldócső szorosan a munkadarabhoz van nyomva (biztonsági retesz bekapcsolva). Ha a tár üres vagy elakadt, távolítsa el az akkumulátort, és ellenőrizze a töltést.

Hogyan kell karbantartani a PowerPlus POWDP7010 tűzőgépet?

Rendszeresen tisztítsa a szellőzőnyílásokat egy száraz ruhával. Minden használat előtt ellenőrizze, hogy nincsenek-e sérült alkatrészek. Tárolja a szerszámot száraz, mérsékelt hőmérsékletű helyen, gyermekektől elzárva.

Használhatok más márkájú tűzőkapcsokat vagy szegeket?

Csak a megadott méreteknek megfelelő tűzőkapcsokat és szegeket használjon: 15–25 mm-es tűzőkapcsok, 15–32 mm-es szegek. Nem megfelelő rögzítőelemek használata károsíthatja a szerszámot vagy balesetet okozhat.

Alkalmas a szerszám professzionális használatra?

Nem, ez a szerszám háztartási használatra és szakaszos üzemeltetésre készült. Nem alkalmas intenzív professzionális használatra. A 15 percnél hosszabb folyamatos használat túlmelegedést okozhat.

Mi a teendő, ha az akkumulátor nem tartja a töltést?

Győződjön meg arról, hogy az akkumulátor megfelelően van a töltőben, és a töltő áram alatt van. Ha a töltő jelzőfénye pirosan és zölden villog, az akkumulátor vagy a töltő sérült lehet. Az élettartam meghosszabbítása érdekében legalább havonta egyszer töltse fel az akkumulátort, és tárolja 40%-os töltöttségi szinten.

Hogyan tudom, hogy az akkumulátor fel van töltve?

Az akkumulátor 3 LED-es kijelzővel rendelkezik. Nyomja meg a jelzőgombot: 3 LED világít = teljesen feltöltve, 2 LED = 60%, 1 LED = majdnem lemerült. Ellenőrizheti a ravasz meghúzásával is: ha a szerszám normálisan működik, az akkumulátor elegendő.

Hol találok pótalkatrészeket a PowerPlus POWDP7010-hez?

Vegye fel a kapcsolatot a viszonteladóval vagy a PowerPlus ügyfélszolgálatával a 0032 3 292 92 90 telefonszámon. Csak eredeti alkatrészeket használjon a biztonság és a garancia megőrzése érdekében. Őrizze meg a vásárlásról szóló bizonylatot.

HASZNÁLATI ÚTMUTATÓ POWDP7010 PowerPlus

1 ALKALMAZAS 3
2 LEIRAS (A. ABRA) 3
3 CSOMAGOLÁS TARTALMA 3
4 JELZÉSEK 4
5 ALTALANOS BIZTONSAGI SZABALYOK 4
5.1 Munkakornyezet. 4
5.2 ElektromosBiztonsag 4
5.3 Szemelyi biztonsag 5
5.4 Az elektromos muködtétésu szerszámok helyes hasznalata... 5
5.5 Szerviz 6

6 SPECIALIS BIZTONSAGI UTASITÁSOK AZ ELEKTROMOS SZÖGEZO / KAPOCSBEVERÖHÖZ

7 KIEGÉSZÍTÓ BIZTONSÁGÍ UTASITÁSOK
AKKUMULÁTOROKHOZ ÉS TÖLTÖKHÖZ 6
7.1 Akkumulatorok 6
7.2 Tolfok. 7

8 AZ AKKUMULÁTOR TÜLTÉSE, BEHELYEZÉSE VAGY ELTÁVOLITÁSA

8.1 Toltkijelzesei (1. abra) 7
8.2 Akkumulator behelyezese / eltavolitasa (2. abra). 8
8.3 Akkumulator kapacitas jelz (3. abra) 8
9 OsszESZERELES 8
9.1 Tuzokapcsok es szogek betoltese (4. abra) 8
10 MUKODTÉS 8
10.1 Utoero elozetes kivalasztasa (5. abra) 9
10.2 A tuzokapocs vagy szeg kilovese (6. abra) 9
11 MUSZAKI ADATOK 9
12 ZAJ 9
13 TISZITÁS ES KARBANTARTÁS. 9
14 TAROLAS. 10

15 JOTALLAS 10
16 KÖRNYEZETVEDELEM 11
17 MEGFELELOSEGINYILATKOZAT 11

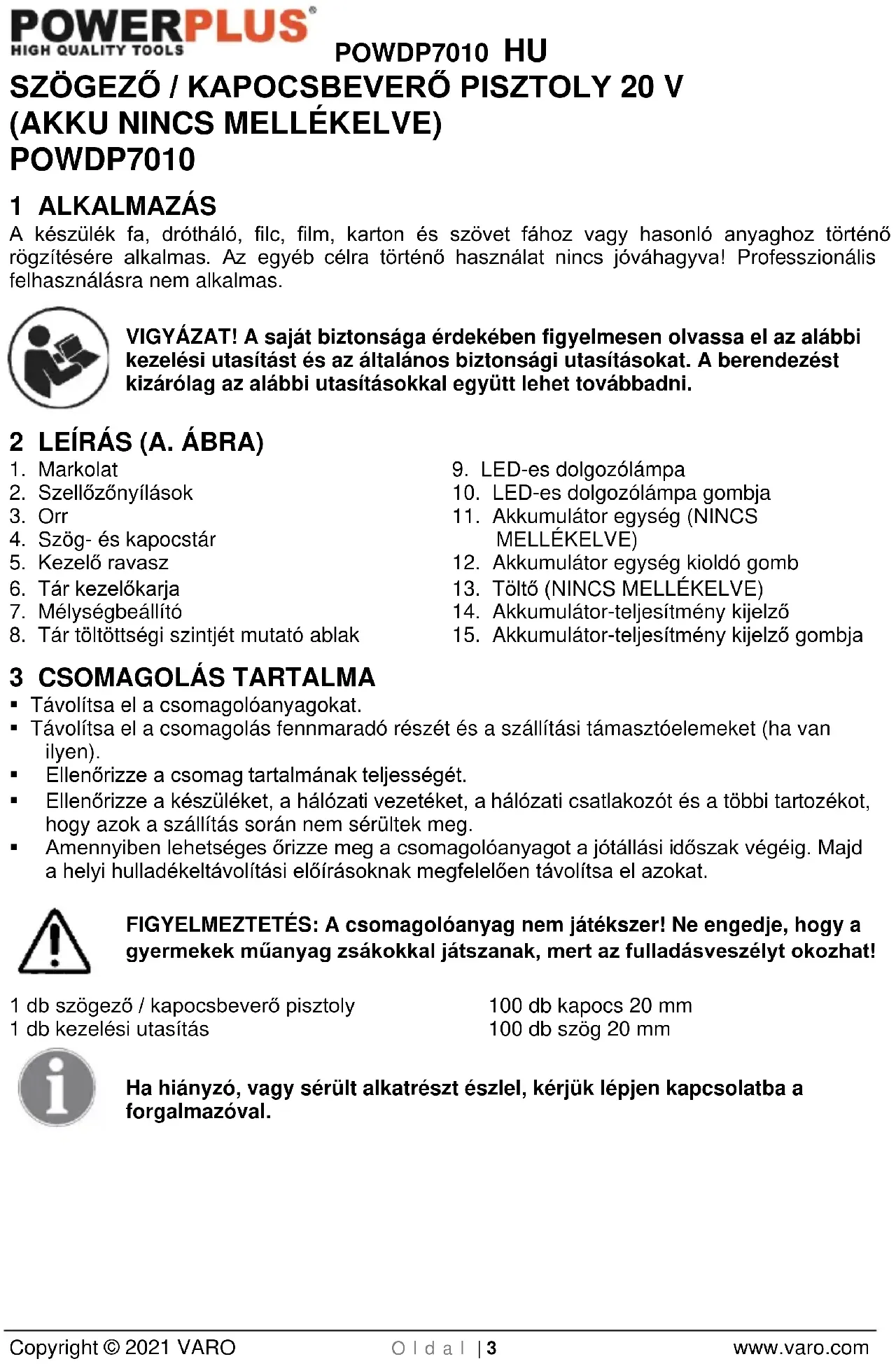

SZÖGEZÖ / KAPOCSBEVERÖ PISZTOLY 20 V (AKKU NINCS MELLEKELVE) POWDP7010

1 ALKALMAZÁS

A keszülk fa, drótháló, filc, film, karton és szövet fához vagy hasonlo anyaghoz történő rögzítésére alkalmas. Az egyeb celra történő hasznalat nincs jováhagyva! Professzionális felhasználásra nem alkalmas.

VIGYÁZAT! A sjatBiztonsága érdekében figyelmesen olvassa el az alabbi kezelési utasitast es az altalanos biztonsagi utasitaskat. A berendezest kizarolag az alabbi utasitaskkal együtt lehet tovabbadni.

2 LEÍRÁS (A. ÁBRA)

1. Markolat
2. Szellozonyilasok
3. Orr
4. Szog- es kapocstar
5. Kezelő rvasz
6. Tár kezelökarja
7. Mélységbeallitó

8. Tár toltottsegi szintjét mutató ablak

9. LED-es dolgozolampa

10. LED-es dolgozolampa gombja
11. Akkumulator egység (NINCS MELLEKELVE)
12. Akkumulator egység kioldo gomb
13. Töltö (NINCS MELLEKELVE)
14. Akkumulator-teljesitmény kijelzö
15. Akkumulátor-teljesítmeny kijelzó gombja

3 CSOMAGOLÁS TARTALMA

Tavolitsa el a csomagolóanyagokat.
- Távolítsa el a csomagolás fennmarado részét és a szallitási tamasztóelemeket (ha van ilyen).
Ellenorizze a csomag tartalmának teljességét.
Ellenorizze a keszuleket, a halozati gezeteket, a halozati csatlakozot es a tobbi tartozekot, hogy azok a szallitas soran nem serultek meg.
- Amennyiben lehetséges orizzé meg a csomagolóanyagot a jotallasi idszak végéig. Majd a helyi hulladékeltávolitási elirásoknak megfeleloen távolítsa el azokat.

FIGYELMEZTETÉS: A csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek mūanyag zsákokkal jatszanak, mert az fulladásveszélyt okozhat!

1 db szögező / kapocsbeverőpisztoly

100 db kapocs 20 mm

1 db kezelési utasítás

100 db szög 20 mm

Ha hiányzó, vagy sérült alkatrészt és Szlel, kérjuk lépjen kapcsolatba a forgalmazóval.

POWDP7010 HU

4 JELZÉSEK

A jelen kezelési utasításban és/vagy a készüléken a kővetkező jelzeseket alkalmaztuk:

	Személyi sérülésre vagy a készülék sérülésénék veszényére szoló felhívás.		Az európai irányelv(ek) szükséges követelményeis szerint.
	Használat elǒtt olvassa el a kezelési utasitást!		II. Érintésvédelmi osztályú gép – Dupla szigetelés – Nincs szükség foldelt dugó alkalmazására (csak a toltǒhöz).
MAX. 40°C	Környezeti hämér séklet max. \( {40}^{ \circ }\mathrm{C} \) (csak az elemhez).		Az akkumulátort és a toltõt ne tegye ki viz hatásanak.
	Az akkumulátort és a toltõt csak berti helyiségben használja.		Az akkumulátort vagy a toltõt tilos elegetni.
	Kötelező a védöszmëveg használata!		Viseljen kesztyǔt!

5 ALTALÁNOS BIZTONSAGI SZABÁLYOK

Olvasson el(AP) biztonsagi figyelmeztetest es(AP)(AP) a. figyelmeztetsek es utsitask beartasanak emulasztasa aramutest, tuzet/svagy sulyos serulest okozhat. Orizzemeg a figyelmeztetsek es utsitask leirasat jovobeni hivatkozas celjabol. A figyelmeztetsekben eloforduloberendezes (power tool) kifejezes a halozatrmlukodtetett (vezetekes) berendzeresre, vagy az elements (vezetekmentes) berendzeresre utal.

5.1 Munkakörnyezet

• A munkaterületét tartsa tisztan és rendben. A rendetlenség és a megvilágítatlan munkaterületek balesetakhez gezethetnek.
• Ne muködtesse az eszközt robbanásveszélyes környezetben, ahol éghető folyadékok, gázok és por található. Az elektramos muködtésü szerszámok szikrázhatnak, ezek pedig meggyujthatják a port vagy gozoket.
• Az elektromos muködtétésü szerszám használata kozben ne tartózkodjanak a kozelében gyerekek és más személyek. Ha megzavarják, elveszteti a felügeletet az eszköz felett.

5.2 ElektromosBiztonsag

Mindig ellenorizze, hogy a tapellatas megfeleI-e az adattablan felttuntetett feszultsegnek.
- A csatlakozódupónak illeszkednie kell a tapaljatba. A halózati csatlakozódupó semmikipeppen nem alakithato át. Ne használa az adapter-csatlakozó tós foldelt eszközökkel együtt. Azeredeti csatlakozódupok és megfelelo tapaljatok réven csökkenthtó az elektromos áramútes veszélye.
- Kerülje az erintkezest foldelt felületekkel, peldául csövezétékek, fütokészülékek, tuzhelyekel és hütökkel. Az aramütés kockázata no, ha a teste foldelt.
- Az eszkocz tartsa távol az esötol vagy a nedvességtól. Ha viz szivárog az elektromos készülékbe, az noveli az elektromos áramütés kockázatát.
- Ne a kabel hasznalja az eszkocz szallitasyhoz vagy felakasztasyhoz, és a csatlakozot ne a kabel meghuzásával távolitsa el a tapaljzatból. A tapkabel tartsa távol hótl, olajtól, éles elektól vagy az eszkocz MOZgó alkatrészeitól. A serült vagy össegubancolodott tapkábelek növelik az aramütés kockázatát.

POWDP7010 HU

Ha kulteren hasznalja az elektromos mukodtetsu szerszamot, akkorCsak kulteri hasznalatra jovahagyott hosszabbito kabeleket hasznaljon. A kulteri hasznalatra alkalmas hosszabbito kabel hasznalata csokkenti az elektromos aramutes kockazatat.

Ha elkerulhetlen a keszülek nedves helyen torteno alkalmazasa, akkor hasznaljon aramvedokapcsolóval (RCD) védett tapellatast. Az RCD lecsökkenti az aramutés kockázatat.

5.3 Személyi biztonság

Legyen körultekintó, figyeljen munkájára, és legyen tudatos az elektromos muködtetésu szerszám hasznalatakor. Ne használja az elektromos muködtetésu szerszámot, ha fáradt, vagy ha alkohol, drog vagy gyógyszer hatása alatt áll. Az eszköz hasznalatakor mar egy pár masodperces figyelmetlenség is súlyos serülest okozhat.
- Viseljen szemelyi védöeszközöket, és mindig viseljen védöszemüveget és védökesztutyüt. A szemelyi védöeszközök hasznalata - peldául a védömaszké, a csuszásmentes biztonsági cipőke, a védösisakoké vagy a fulvedőke - az elektrmos muködtésü szerszám típusától és hasznalati modjatól fuggöen csökkenti a sérülés kockázatát.
- Kerülje el a keszülék véletlenszerül elindulásat. A halózati csatlakozó lápaljzathoz csatlakoztatása elöttt Ellenörizze, hogy a kapcsoló “OFF (0)” (KI) helyzetben áll-e. Balesetet okozhat, ha a keszülék szállitása kozben a kapcsolóra helyezi a kezét, vagy oylan módon csatlakoztatja a tapellátashoz, hogy a kapcsoló eközben az „ON” (BE) helyzetben áll.
- A keszülek bekapcsolasa elott tavolitson el minded allitokulcsot vagy csavarkulcsot. A keszülek forgo részen talalhato eszkoz vagy csavarkulcs seruliseket okozhat.
- Ne becsülje tül képességeit. Ellenörizze, hogy lábtartása biztonságos-e, és mindig tartsa meg az egyensúlyát. Ekkor jobban ellenörzese alatt tarthatja az eszközt a varatlan helyzetekben.
- Viseljen megfelelo ruhazatot. Ne viseljen laza ruhazatot vagy ekszereket. A Hajat, a ruhajat es a kesztyujet tartsa tavol a mozgo részektól. A laza ruhazatot, ekszereket vagy hosszú Hajat becsiphetik a mozgo részek.
Ha a keszülékre porelszívo és port megkötő eszközök szerelhetők, Ellenörizze, hagy megfeleloen csatlakoztatta-e és használja-e öket. Ezeknek az eszközöknek a használatacsökkenti a por káros hatását.

5.4 Az elektromos muködtésü szerszámok helyes hasznalata

• Ne terhelje tuli a keszüléket. A munkajához a megfelelo szerszámot használja. A megfelelo szerszámmal a jelzett teljesitménytartományon belül nagyobb hatékonsysaggal és soskal biztonságosabban dolgozhat.
• Ne használja a meghibásodott kapcsolójú szerszámokat. Minden olyan elektromos muködtétésü szerszám, amely nem kapcsolhato be és ki a kapcsolójával, veszélyes és javításra szorul.
  Barmely beallitas végrehajtasa, a tartozékok cseréje vagy a szerszám eltevész elott húzza ki a csatlakozó t a pápaljzataból. Ezek az elóvigyázatossági intézkedesek megakadályozzák a véletlenszerő indítást.
• A hasznalaton kivuli elektromos muködtetésu szerszámokat is tartsa olyan helyen, ahol gyerekek nem ferhetnek hozzajuk. Ne engedélyezze a keszülék muködtetését oylan személyeknek, akik nem ismerik a keszüléket, vagy nem olvasták el a hasznalati utasítást. Az elektromos muködtetésu szerszámok veszélyesek lehetnek, ha kezdő felhasznalok hasznalják.
  Gondoskodjon a keszülék helyes karbantartásaról. Ellenörizze, hogy a mozgo részek megfeleloen muködnek-e és nem ragadnak-e be, illetve hogy az alkatrészek nem károsodtak-e vagy rongalódtak-e meg a muködest befolyasoló mertékben. Hasznalat elott minded serült alkaterészt ki kell javitani. Szamos balesetet okoznak a rosszul karbantartott elektramos muködtetesü szerszámok.

POWDP7010 HU

Tartsa élesen es tisztn a vagoszerszámokat. A helyesen karbantartott, éles vagoszerszámok kevésbe akadnak el és konnyebben irányithatók.
- Az elektromos muködtésü szerszámokat, tartozékokat, betéteket az utasításoknak és adott típusü eszköznek megfeleloen használja, figyelembe véve a munkafeltételeket és a vegrehajtando tevekenységet. Az elektromos muködtésü szerszámok rendeltétestöl elterő használata yszélyes helyzetekhez gezethet.

5.5 Szerviz

• A javitásokhoz kizárólag eredeti pótalkáreszek használatók, és a javitási muveleteketCsak minősítét, szakképzett szemelyzet végezheti. Ez biztosítja eszközebiztonságosságát.

6 SPECIALIS BIZTONSÁGİ UTASITÁSOK AZ ELEKTROMOS SZÖGEZÖ / KAPOCSBEVERÖHÖZ

Gondoskodjon arrol, hogy a keszulek ki legyen kapcsolva es az akkumulator el legyen tavyolitya.
- Tilos a keszüléket emberekre vaqy allatokra irányitani.
- Csak a keszülékhez alkalmas kapcsot vagy szöget használjion.
A keszülék használata elott Ellenörizze, hogy a biztonsági berendezés megfeleloen muködk.
- Tilos aBiztonsági berendeźest akadályoztatni.
- Amikor szünetet tart, vagy kesz van a munkával, akkor kapcsolja ki a készüléket.
- Viselien fulvedot.
- Csak akkor aktivalja a keszüléket, amikor az már szorosan illeszkedik a munkadarabhoz. Ha a keszülék nem megfeleloen illeszkedik a munkadarabra, akkor a rogzítöelem elfordulhat a celiránytol.
- Ne használja a keszüléket elektromos gezetékek rögzítéséhez. Nem alkalmas elektromos gezetékek rögzítéséhez és megsérthető az elektromos gezetékek szigetelését, amí áramütest vagy túzveszényt okozhat.

7 KIEGÉSZÍTÓ BIZTONSÁG I UTASITÁSOK AKKUMULÁTOROKHOZ E S TÖLTÖKHÖZ

7.1 Akkumulatorok

• Tilos bármi okból kifolyólag kinyitni.
• Tilos olyan helyen tárolni, ahol a homér séklet meghaladhatja a 40^ -ot.
  CsaK 4 ^ C es 40^ kozotti homerseklen toltse.
• Az akkumulatorokat huvös, szaraz helyen tárolja (5 °C-20 °C kozott). Ne tárolja az akkumulatorokat lemerült allapotban.
  Elonyosebb, ha a lemerult Li-ion akkukat rendszeresen feltolti (evente legalab 4 alkalommal). A Li-ion akku hosszú távú tárolásához a 40% -os teliesitmény ideális.
• Az akkumulatorok ártalmatlanitása során kövesse „A környezetvédelem" címū fejezetben foggaltakat.
• Ne tegye ki rovidzárlat hatásanak. Ha kozvetlenul a positív (+) és a negató (-) kimenetek között érintkezés jön létre, vagy fém tárgyhoz történő veletlenszerü érintkezés során, az akumulator rovidzárlatos lesz és intenziv áram halad rajta keresztül. Ennek során hó keletkezik, amelynek hatására repedés vagy túz keletkezhet.
• Ne hütse. Ha az akkumulátorok 100 °C föle melegszenek, akkor a hegesztés és az elvalaszto szigeteles és egyeb polymer elementek megserülhnetnek, amely az elektrolit kiszivargásat és/vagy belso róvidzárlat kialakulásat okozhatják. Ennek során ho keletkezik, amelynek hatására repedés vagy tuz keletkezhet. Sôt tilos az akkumuláortelégetni, mert robbanás és/vagy intenszív tüz alakulhat ki.

POWDP7010 HU

• Extrem körulmenyek kozott előfurdul, hogy az akkumulator ereszt. Amikor folyadékot észlel az akkumulatoron, akkor kövesse az alábbi lépéseket:

-Övatosan törölje le a folyadékot egy ruhával. Kerülje a börrel valo érintkezétst.

-Borrel valo erintkezés és szembe jutás eseten kövesse az alábbi utasitásokat:

Azonnal oblitse le vizzel. Semlegesitse enyhe savval, peldaul citromlevel vagy ecettel.
Szembe jutás esétén legalább 10 percen keresztül oblögesse bó, tiszta vizzel. Forduljon orvoshoz.

Tüzveszély! Kerülje el, hogy a levalasztott akkumulátor erintkezöi rovidzárlatosak legyenek. Tilos az akkumulátort elegetni.

7.2 Toltok

• Tilos ujra nem toltheto akkumulatorok felttoleset megiskerelni.
  A serulent verzetekeket azonnal cserelje ki.
• Tilosvizhatasanakkitenni.
• Tilos a toltot felnyitni.
• Ne tesztelje a toltot.
  A tolto csaik belteri hasznalatra alkalmas.

8 AZ AKKUMULÁTOR TÖLTÉSE, BEHELYEZÉSE VAGY ELTÁVOLITÁSA

8.1 Tölto kijelzesei (1. abra)

Csatlakoztassa a toltot a konnektorhoz:

Folyamatos zold: kesz a feltoltésre.
Vilgo piros: toltes folyamatan.
Folyamatos zold: feltoltott.
Folyamatos zold es piros: az akkumulator vagy a tolto hibas.

Megegyzés: ha az akkumulátor nem illeszkedik megfeleloen, húzza ki, és ellenorizze, hogy az akkumulátor egység a megfelelo modell ehbez a toltöhz, ahogy az a mészaki leirásban szerepel. Ne töltsön más típusu akkumulátort, vagy olyan akkumulátort, amely nem illeszkedikBiztonságosan a toltöhz.

1. Gyakran ellenorizze a toltot es az akkumulatort, mikozben az csatlakoztatott a konnektorhoz.
2. A toltés befejezése után húzza ki a toltó t a konnektorból, es húzza ki belöle az akkumulátort.
3. Hasznalat elott tegye lehetove, hogy az akkumulator egyseg lehuljön.
4. Tárolja a toltó és az akkumulátort zárt helyen, a qyermekel elöl elzárva.

MEGJEGYZES: Ha az akkumulátor forró a szerszám folyamatos üzemeltetése miatt, a toltést megelözöen hagyja lehülni szobahómerséklete. Ezzel megnöveli az akkumulátor elettartamát.

8.2 Akkumulátor behelyezése /eltávolitasa (2.ábra)

FIGYELEM: Mielott barmilyen beallitast vegezne a szerszamon, kapcsolja azt ki, vagy tavolitsa el beloe az akkumulatort.

• Az egyik kezével fogja meg a szerszámot, a masik kezével pedig az akkumulátor egységet.
• A beszereléshez: nyomja és csúsztassa akkumulátort az akkumulátor nyilásba, és ellenorizze, hogy az akkumulátor hatoldalan a kioldó retesz a helyere pattant, és az akkumulátor biztonságosan rogztétte az üzemeltetés megkezdese elott.
• Az eltávolításhoz: Nyomja meg az akkumulátor kioldó reteszt, és ezzel egy idöben húzza ki az akkumuláort.

8.3 Akkumulátor Kapacités jelzo (3. ábra)

Az akkumulator egysegen vannak akkumulator kapacitas (14) kijelzok, ezert barmikor ellenorizheti az akkumulator toltottsegi allapotat, ha benyomja a gombot (15). Kerjuk, a keszulek hasznalata elott nyomja meg a kapcsol o rvaszt, hogy ellenorizze, az akkumulator elgesegenen feltolttoa keszulek megfelelo mukodseshez.

A 3 LED mutathatja az akkumulator toltottsegi allapotat:
3 LED vilagit: Az akkumulator teljesen feltoltott.
2 LED vilagit: Az akkumulator 60% -ig feltoltott.
1 LED vilagit: Az akkumulator majdnem lemerult.

9 ÖSSZESZERELEŠ

Figyelem! A szögező/kapocsbeverő NEM alkalmas betonba, kőfalba, téglába vagy fémbé történő használatra.

Figyelem! Tilos a keszüléket alkalmazni, ha sullyesztett feju szög, vagy kapocs van beragadva az orr részbe (3).

Figyelmeztétés! Távolítsa el az akkumulátort a készülékból a kapcsok / szögek betoltése elött.

9.1 Tuzokapcsok es szogek betoltse (4.abra)

• Nyomja le mindkét oldalon a tár kioldojat (a), és húzza ki a tarat (b).
  Helyezzen be egy sor kapcsot / szeget (c) az orr-resz mogotti résbe (d).
• Ovatosan helyeze be a kapcsokat / szögeket a résbe az orr-részen talalhato jelzésnek (e) megfeleloen.
• Tolja vissza a tárat (b) a készülékbe addig, hogy az a helyere ugorjon.

Vegye figylembe, hogy a szegcsikot a tár aljához közel kell elhelyezni. A szegek beragadhatnak, ha a szegcsik rosszul van behelyezve.

10 MUKÖDTÉS

Megjegyzés: Amikor a szögezőt / kapocsbeverőt alkalmazza, akkor aBiztonsági tímasztékot (3) mindig nyomja erősen a munkadarabhoz.

POWDP7010 HU

10.1 Utoero elozetes kivalaszta (5.abra)

• A mélységbeallitó gomb elozetes beallitásával elore be lehet allitani a szükséges utöerot. A szükséges utöeró fugg a kapcsok és a szegek hosszátol, valamint az anyag szilárdságatól. Az optimális utöerót tesztelés réven lehet meghatározni. Az utöerő noveleséhez forgassa el a gombat az oramutató jarásával megegyező irányban, és az utöerő csökkentéséhez pedig forgassa el az orajárassal ellentétés irányban. Az 1. fokozat a leggyengébb utöeró, A 6. fokozat a legerösebb utöeró.

10.2 A tuzokapocs vagy szeg kilovese (6. abra)

• Helyezze a keszüléket a munkadarabra úgy, hogy a keszülék orra ott legyen ahóva a túzokapcsot/szeget szeretné rögzitési.
• A kilovéshez húzza meg a ravaszt.
• A keszülék elejère kifejtett további nyomás megakadályozza a visszaútest, és noveli a szegekre és a kapcsokra kifejtett erőt. Ez kulönen annak biztosítása érdekében fontos, hogy a szeg és a kapocs teljesen belemenjen a kemény felületbe.

Minden hasznalat utan tavolitsa el az összes szöget / kapcsot a tarból.

A keszüléketCsak szakaszos muködésre tervezték,mivel a folyamatos hasznalat soran felmelegszik.A keszülék teljesitménye felmelegedes revenc sökken, ezert folyamatos muködtetes utan hagyja a keszüléket 15 percig (max) hulni.

A keszülékben érintkezokapcsoló van. Az érintkezokapcsoló lehetové teszi, hogy a keszülékCsak akkor induljon el, amikor az már érintkezik az anyag feluletével.

11 MUSZAKI ADATOK

Névleges feszültseg	20 V
Ütésszám	30 / perc
Kapocs/szög mérete	15-25 mm / 15-32 mm
Motor típusa	Kefés

12 ZAJ

A zajibocsátási értekeket a vonatkozó szabvány szerint merték. (K=3)

Hangnyomásszint LpA 75 dB(A)

Hangteljesitményszint LwA 86 dB(A)

FIGYELEM! Viseljen hallásvédelmi felszerelést, amikor a gép tullépi a 85 dB(A) hangnyomássintet.

aw (Rezgésszint)

3,6 m/s²

K = 1,5m / s^2

13 TISZTITÁS ES KARBANTARTÁS

• A gép nem kiván semmiféle specialis karbantartast.
• ABiztonsagos es a hatekony mukodtetes erdekében mindig tartsa a gepet es az szellózonyilasokat tisztan.
• Mindig győzédjön meg rola, hogy a készülék ki van kapcsolva és áramtalanitva van, mielottbármíféle munkálatba kezd rajta.

POWDP7010 HU

14 TÁROLÁS

• Alaposan tiszitsa meg az egész gépet és annak alkatrészeit.
  Tárolja gyermekek szamára hozzafécretlen helyen, stabil ésBiztonságos helyzetben huvös es szaraz helyen, valamint kerülie a tul magas és tul alacsony hómsérketet.
  Vedie a kozvellen napfenytol. Tartsa sotet helven, ha lehet.
• Ne tartsa muanyag zsakban, hovy elkerulje a paratartalom kialakulasat.

15 JOTALLAS

A jogi elóirásoknak megfeleloen az alábbi termékre 36 hónapos jóttálasi idöszak érvényes, mely azon a napon lép életbe, amikor az elso felhasznaló megvásárolja a terméket.
Ez a jotallas fedez minded anyagi vagy gyartasi hibat, de nem tartalmazza: az akkumulatorokat, a toltoket, az elhasznalodas miatt meghibasodott alkatreszeket, pelda ul a csapagyakat, kefeket, gezetekeket, csatlakozokat, vagy mas egyeb tartozekokat, mint pelda ul a furokat, furfejeket, fureszlapokat, stb.; a nem megfelelo felhasznalabsbol, balesetbol vagy a modositabsbol eredo serulaseket es meghibasodasokat; sem pedig a szallitas arat.
- A nem rendeltetesszeru hasznalatabol eredó károsodásokra és meghibásodásokra szintén nem vonatkoiz a jóttállás.
- A keszülék nem rendeltetesszerü hasznalataból eredö serulésekér tem vallalunk felelosséget.
A javitásokatCsak a Powerplus szerszámgepek javitáshoz engedéllyel rendelkezügvfelszolgálati kózpont végesheti el.
Ha tovabbi informaciora van szuksoge, hivia a 00 32 3 292 92 90 telefonszamot.
- A szalítási kölşégeket mindig az ügyfél viseli, kiveve, ha arról irásban mágépp nem állapodnak meg.
- Ugyanakkor, ha a keszülék serulése a karbantartás elmulasztásanak vagy tülterhelésnek a következménye, akkor a jóttálasra nem lehet kárigényt benyúitani.
- Határozottan kizárja a jóttást az, ha a sérlés folyadék beszivárgásának, tól suk por bejutasának, szandékos rongálásnak (szandékos vagy tólzott gondatlanság), nem megfelelo használatnak (a készülék rendeltetésétól elterő celra történő használat), iltektelen használatnak (pl. a használati utasításban foglaltaknak figyelmen kívül hagyásá), szakételem nélküli összeszerelésnek, villamcsapásnak, hibás halózati feszültsegnek a következménye. Ez a lista nem korlátozo.
- A reklamació elfogadása semmi esetben sem jalenti a jotallási idszak meghosszabbitasát, sem pedig egy Új jotallási idszak kezdét et a készülk cseréje esétén.
- Azok az eszkoczek és alkatrészek, melyek a jóttalás kerétében kerülnek kicserelésre, a Varo NV tulaidonát képezik.
- Fenntartjuk a reklamacio visszautasísának jogát, amikor a vásárlást nem tudja igazolni, vagy amikor vilagos, hogy a termek karbantartásat nem megfeleloen vegezte. (tiszta szellozónvilások, rendszeresen ellenorzt szenkefék....)
A yasarlasi szelyenyt a yasrlas idopontijanak bizonvitasahoz meg kell orizni.
- A szerszámot szétzerelés nélkül és elfogadhatoan tiszta állapotban kell visszaküldeni a forgalmazóhoz, az eredeti formakövető dobozban (ha tartozik ilyen az egységhez) és a vásárlási szelvényel együtt.
- Az optimális mūködés biztosítása érdekében a készüléket havonta legalább 1x fel kéll tölteni.

16 KÖRNYEZETVEDELEM

Ha a gép elhasznalódt, ne dobja a háztartási szemétbe, hanem gondoskodjon kornyezetbarat elhelyezéséröl!

Az elhasznalódott elektromos termekeket ne dobja a háztartási hulladékok kozé. Kérjuk, hogy gondoskodjon azok ujrahasznositásaról, amennyiben erre lehetosege van. Az ujrahasznositási lehetosegekról erdeklödjön a helyi koztisztasagi szerveknél!

17 MEGFELELOSEGINYILATKOZAT

VARO - Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, kijelenti, hogy

A termek tipusa: Szogezo / Kapocsevero Pisztoly 20 V - Akkumulatoros

Markanév: PowerPlus

Cikkszám: POWDP7010

megfelel a harmonizált europai szabványok alkalmazásán alapuló, idevonatkozó europai irányelvek alapvető kovetelményeinek és egyeb vonatkozó rendelkezeseinek. A készülék barmilyen illetéktelen modosítasa érvényteleniti a jelen nyilatkozatot.

Europai iranyelvek (ideertve, adott esetben, azok modositasait az alairas idopontjaig):

2011/65/EU

2006/42/EC

2014/30/EU

Harmonizált europai szabványok (ideérte, adott esetben, azok modosításait az alárás idópontjäig):

EN60745-1:2009

EN60745-2-16:2010

EN55014-1:2017

EN55014-2:2015

A muszaki dokumentacio birtokosa: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Az alulirott a tarsasag vezeregazgatoja neviben jar el,

MertarsLudo

Ludo Mertens
