| Termék típusa | Búvárszivattyú |
| Márka | PowerPlus |
| Modell | POWXG9540 |
| Névleges feszültség | 230 V~, 50 Hz |
| Névleges teljesítmény | 750 W |
| Névleges nyomás | 2,2 bar |
| Maximális átfolyás | 3 200 l/h |
| Maximális szállítási magasság | 22 m |
| Maximális merítési mélység | 7 m |
| Maximális vízhőmérséklet | 35 °C |
| Maximális szemcseméret | 2 mm |
| Víztípus | Tiszta víz |
| Ház anyaga | Polipropilén (PP) |
| Kábel hossza | 10 m |
| Ajánlott biztosíték | 6 A min |
| Szárazfutás elleni védelem | Igen |
| Túlterhelés elleni védelem | Igen |
| Állítható úszókapcsoló | Igen |
| Automatikus szellőzés | Igen |
| Automatikus feltöltés | Igen |
| Garancia | 36 hónap |
| Csomagolás tartalma | Szivattyú, kézikönyv, csatlakozó |
Gyakran ismételt kérdések - POWXG9540 PowerPlus
Felhasználói kérdések a következőről POWXG9540 PowerPlus
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Szivattyú PDF formátumban ingyenesen! Találja meg kézikönyvét POWXG9540 - PowerPlus és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. POWXG9540 márka PowerPlus.

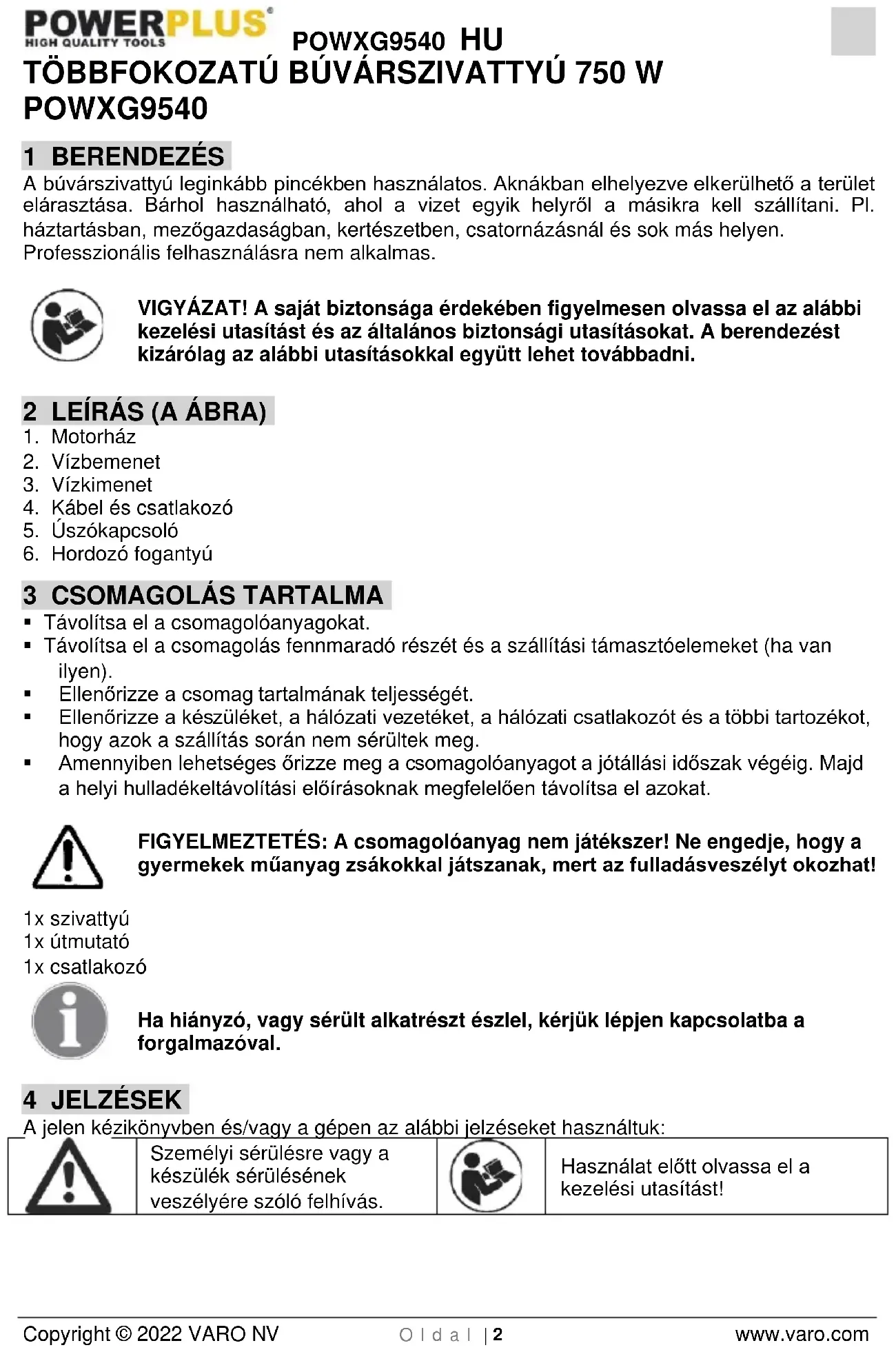

HASZNÁLATI ÚTMUTATÓ POWXG9540 PowerPlus
HU MAGYAR AZ EREDETI KEZELÉSI UTASÍTÁS FORDÍTÁSA
A búvárszivattyú leginkább pincékben használatos. Aknákban elhelyezve elkerülhető a terület elárasztása. Bárhol használható, ahol a vizet egyik helyröl a másikra kell szállítani. Pl. háztartásban, mezőgazdaságban, kertészetben, csatornázásnál és sok más helyen. Professzionális felhasználásra nem alkalmas.
VIGYÁZAT! A saját biztonsága érdekében figyelmesen olvassa el az alábbi kezelési utasítást és az általános biztonsági utasításokat. A berendezést kizárólag az alábbi utasításokkal együtt lehet továbbadni.
2 LEÍRÁS (A ÁBRA)
- Motorház
- Vízbemenet
- Vízkimenet
- Kábel és csatlakozó
- Úszókapcsoló
- Hordozó fogantyú
3 CSOMAGOLÁS TARTALMA
- Távolítsa el a csomagolóanyagokat.
- Távolítsa el a csomagolás fennmaradó részét és a szállítási támasztóelemeket (ha van ilyen).
■ Ellenőrizze a csomag tartalmának teljességét.
Ellenőrizze a készüléket, a hálózati vezetéket, a hálózati csatlakozót és a többi tartozékot, hogy azok a szállítás során nem sérültek meg. - Amennyiben lehetséges őrizze meg a csomagolóanyagot a jótállási időszak végéig. Majd a helyi hulladékeltávolítási előírásoknak megfelelően távolítsa el azokat.
FIGYELMEZTETÉS: A csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek műanyag zsákokkal játszanak, mert az fulladásveszélyt okozhat!
1x szivattyú
1x útmutató
1x csatlakozó
Ha hiányzó, vagy sérült alkatrészt észlel, kérjük lépjen kapcsolatba a forgalmazóval.
4 JELZÉSEK
A jelen kézikönyvben és/vagy a gépen az alábbi jelzéseket használtuk:
Személyi sérülésre vagy a készülék sérülésének veszélyére szóló felhívás.
Használat előtt olvassa el a kezelési utasítást!
5 ÁLTALÁNOS BIZTONSÁGI SZABÁLYOK
Olvasson el minden biztonsági figyelmeztetést és minden utasítást. A figyelmeztetések és utasítások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérülést okozhat. Órizze meg a figyelmeztetések és utasítások leírását jövőbeni hivatkozás céljából. A figyelmeztetésekben előforduló berendezés (power tool) kifejezés a hálózatról működtetett (vezetékes) berendezésre, vagy az elemes (vezetékmentes) berendezésre utal.
6 INDÍTÁS ELŐTT GYÓZŐDJÖN MEG A KÖVETKEZŐKRŐL!
- A vízpumpát bármilyen szabályszerűen felszerelt érintésbiztos konnektorba lehet csatlakoztatni. Az aljzatnak 230 V \~ 50 Hz hálózati feszültséggel kell rendelkeznie. Biztosíték: min 6A (Lomha biztosíték).
Vigyázat!
Ha a szivattyút úszómedence, illetve kerti tó környezetében vagy védőzónájában használja, akkor max. 30 milliamperes névleges kioldó erősségű hibaáram kapcsolót (Fi relét) kell alkalmazni (megfelelve a VDE0100, 702. és 738. részének). TILOS a szivattyút használni, ha az úszómedencében, vagy a kerti tóban emberek tartózkodnak! Kérje villanyszerelő véleményét!
Figyelem!
(Saját érdekében tartsa be az alábbiakat) Mielőtt a búvárszivattyút használni kezdené, szakértővel ellenőriztesse az alábbi tartozékokat:
■ Földelés.
- Nullvezető.
- A hibaáram kapcsolónak meg kell felelnie az áramszolgáltató előírásainak, és kifogástalan üzemképes állapotban kell lennie.
- Az elektromos csatlakozókat védje a nedvességtől.
- Ha áradás veszélye áll fenn, az elektromos csatlakozókat magasabb szintre kell helyezni.
- Kerülje a korrozív folyadékok, illetve a csiszoló hatású anyagok szivattyúzását.
- A motor-hajtású búvárszivattyút védje a fagytól.
- A szivattyút tilos szárazon járatni.
- Megfelelő intézkedéssel akadályozza meg, hogy a szivattyúhoz gyermekek hozzáférhessenek.
Alkalmasság
A búvárszivattyút max 35 °C-os víz áramoltatására tervezték. A szivattyú nem használható más folyadékokhoz, különösen üzemanyaghoz, tisztítószerekhez, és más vegyi anyagokhoz.
7 TELEPÍTÉS
Ezt a szivattyút kizárólag lakossági használatra tervezték:
- Olyan helyeken, ahol árvízveszély áll fenn.
■ Zsompokban vagy kutakban.
Tartson a szivattyú körüli helyet szabadon, hogy az úszókapcsoló akadály nélkül tudjon működni (pl. legalább 40x40x50 cm méretű zsompban használja).
A szivattyút 35 °C fokot meg nem haladó folyadékban való használatra tervezték.
Telepíthető:
- Fix vezetékkel, vagy.
■ Rugalmas vezetékkel.
Rögzíteni kell az erre a célra kialakított fogantyúhoz, vagy a zsomp alján kell beállítani (ez legyen tiszta, ne legyen benne szennyeződés és iszap).
Ha a vízszint alacsony (pl. hosszú aszályos időszak esetén), akkor ügyeljen arra, hogy a száradás utáni szennyeződés vagy az iszap ne akadályozza a szivattyú beindulását. Ebből következően meg kell győződnie arról, hogy a szivattyú telepítési helye tiszta legyen, és időről időre indítsa be a szivattyút.
A szivattyút mindig függőleges helyzetben kell használni (a fogantyú felül legyen). Ajánlott a szivattyút úgy rögzíteni, hogy kötelet (vagy hasonló eszközt) rögzít a fogantyúhoz, másik végét pedig egy könnyen hozzáférhető stabil tárgyhoz erősíti.
8 HÁLÓZATI ÁRAMELLÁTÁS
A szivattyú elindítása előtt győződjön meg arról, hogy:
- A szivattyúnak maradék differenciáláram üzemelésű megszakítóval kell működnie, 30 mA-t meg nem haladó névleges üzemí differenciált árammal.
- A hálózati feszültségnek meg kell egyeznie a szivattyú adattábláján feltüntetett feszültséggel (230 V\~/ 50 Hz).
Kérien villanyszerelő szakember tanácsát.
Ellenőrizze, hogy a hálózati aljzatot védő biztosíték legalább 6 amper legyen.
Figyelem! Ha a tápkábel megsérül, akkor a veszélyek elkerülése érdekében szakemberrel kell kicseréltetni.
9 ÜZEMBE HELYEZÉS
A szivattyú a jelen útmutatóban szerepelő utasításoknak megfelelő telepítése után készen áll a működtetésre.
10 SZERVIZELÉS
- Húzza ki a hálózati csatlakozóból, mielőtt bármilyen beállítást vagy karbantartási műveletet végez a készüléken.
- A szivattyú nem igényel különleges karbantartást, de a hosszabb élettartam érdekében javasoljuk, hogy a szivattyú telepítési helyét (például háromhavonta) ellenőrizze és tisztítsa meg.
- Alkalomszerű használat esetén a szivattyút használat után tiszta vízzel tisztítsa meg.
11 A TURBINA TISZTÍTÁSA
A tisztítási műveletek megkezdése előtt húzza ki a dugaszt a konnektorból.
Ha a szivattyú burkolatában sok a lerakódás, akkor az alsó részt az alábbiak szerint kell szétszerelni:
- Távolítsa el a 7 csavart a szívókosár alsó oldaláról.
■ Válassza le a szívókosarat a szivattyú testéről. - Tisztítsa meg a szivattyút tiszta vízzel.
Figyelem! Ne tegye le a szivattyút a turbinára, és ne is tartsa úgy sem, hogy a szivattyú ezen a ponton nyugszik!
- Az összeszereléshez ismételje meg a fentiekben részletezett műveleteket fordított sorrendben.
12 A KAPCSOLÓPONT BEÁLLÍTÁSA
Az úszókapcsoló pontját a vágatok felhasználásával lehet beállítani.
Bekapcsolás előtt ellenőrizze a következőket:
- Az úszókapcsolót úgy kell felszerelni, hogy a kapcsolópont szintje könnyen, kis erőfeszítéssel elérhető legyen. Ezt az alábbiak szerint ellenőrizze: merítse a szivattyút vízzel teli edénybe, és óvatosan emelje fel kézzel az úszókapcsolót, majd engedje le. Így lehet ellenőrizni, hogy a szivattyú elindul és leáll-e.
Ellenőrizze, hogy az úszókapcsoló feje és az úszókapcsoló rögzítőeszköze közötti rés nem túl kicsi-e. Ha a rés nem elég nagy, akkor nem garantált, hogy a készülék tökéletesen működik. - A beállítást illetően ellenőrizze, hogy az úszókapcsoló ne érintse a talajt a szivattyú leállítása előtt. Figyelem! Száraz működés veszélye állhat fenn.
- Az indulási szint módosításához csúsztassa az úszókábelt a fogantyún az erre a célra kialakított vágatba.
13 RENDELLENESSÉG – KIVÁLTÓ OK – HIBAELHÁRÍTÁS
| Rendellenesség | Kiváltó ok | Hibaelhárítás |
| Nem indul el a szivattyú | A készülék nincs bekapcsolvaAz úszókapcsoló nincs csatlakoztatva az áramkörhöz | Ellenőrizze a hálózati feszültségetEmelje fel az úszót |
| A szivattyút nem lehet leereszteni | A bemeneti szűrő eltömődöttA leeresztő cső eldugult | Tisztítsa meg vízsugárral a bemeneti szűrőtTávolítsa el a csőben lévő dugulást |
| A szivattyú nem áll le | Az úszókapcsoló elakadt van a felső részen | Szabadítsa ki az úszót, és helyezze át a szivattyút |
| Az áramlási sebesség nem megfelelő | A bemeneti szűrő eltömődöttA szivattyú áramlási sebessége csökken, mert a szivattyút eltömítette a vízben lévő szennyeződés | Tisztítsa meg a szűrőtTisztítsa meg a szivattyút és annak környezetét |
| A szivattyú rövid ideig tartó működés után leáll | A motorvédő berendezés leállítja a szivattyút, mert a víz túl szennyezettA víz túl forró, a túlmelegedés elleni védőberendezés leállítja a szivattyút | Húzza ki a dugaszt, majd tisztítsa meg a szivattyút és a zsompotEllenőrizze, hogy a vízhőmérséklete ne haladjameg a 35 °C-ot! |
14 MÜSZAKI ADATOK
| Névleges feszültség AC min (Un) | 230 V~ |
| Névleges frekvencia | 50 Hz |
| Névleges teljesítmény (Pn) perc | 750 W |
| Névleges nyomás | 2,2 bar |
| Kábel hosszúsága | 10 m |
| Max áramlási sebesség | 3200 l/h |
| Víz max. hőmérséklete | 35 °C |
| Részecskék max. mérete | 2 mm |
| Merülési mélység | 7 m |
| Maradék vízmagasság | 5 mm |
| Max nyomásmagasság | 22 m |
| Víz típusa | Tiszta víz |
| Szivattyú típusa | Merülő |
| Szivattyú burkolatának anyaga | PP |
| Berendezés anyaga | PP |
| Motortekercselés anyaga | Alumínium |
| Gurulókerék | 3 darab |
| Önszellőzés | Igen |
| Önindítás | Igen |
| Automatikus kapcsoló | Igen |
| Száraz működés elleni védelem | Igen |
| Túlterhelés elleni védelem | Igen |
15 SZERVÍZRÉSZLEG
- A sérült kapcsolókat szerviz-részlegünkben kell kicserélni.
- Ha a csatlakozókábel (vagy a tápcsatlakozó) megsérült, akkor a szerviz-részlegünkben kapható speciális csatlakozókábellel kell kicserélni. A csatlakozókábel cseréje csak a szerviz részlegben hajtható végre (lásd az utolsó oldalt), és csak szakképzett személy (szakképzett villanyszerelő) végezheti el.
16 TÁROLÁS
- Alaposan tisztítsa meg az egész gépet és annak alkatrészeit
- Tárolja gyermekek számára hozzáférhetetlen helyen, stabil és biztonságos helyzetben, hűvös és száraz helyen, valamint kerülje a túl magas és túl alacsony hőmérsékletet
- Védje a közvetlen napfénytöl. Tartsa sötét helyen, ha lehet
- Ne tartsa műanyag zsákban, hogy elkerülje a páratartalom kialakulását
17 JÓTÁLLÁS
- A jogi előírásoknak megfelelően az alábbi termékre 36 hónapos jótállási időszak érvényes, mely azon a napon lép életbe, amikor az első felhasználó megvásárolja a terméket.
- Ez a jótállás az összes anyagi és gyártási hibát fedezi, de nem tartoznak bele az akkumulátorok, a töltők, az elhasználódás következtében meghibásodott alkatrészek, így például, a csapágyak, kefék, vezetékek, csatlakozók, stb. Az olyan tartozékok, mint például a fúrók, fúróhegyek, fúrészlapok, stb. úgyszintén nem képezik a jótállás részét.
- A nem rendeltetésszerű használatból eredő károsodásokra és meghibásodásokra szintén nem vonatkozik a jótállás.
- A készülék nem rendeltetésszerű használatából eredő sérülésekért sem vállalunk felelősséget.
- A javításokat csak a Powerplus szerszámgépek javításához engedéllyel rendelkező ügyfélszolgálati központ végezheti el.
- Ha további információra van szüksége, hívia a 00 32 3 292 92 90 telefonszámot.
- A szállítási költségeket mindig az ügyfél viseli, kivéve, ha arról írásban másképp nem állapodnak meg.
- Ugyanakkor, ha a készülék sérülése a karbantartás elmulasztásának vagy túlterhelésnek a következménye, akkor a jótállásra nem lehet kárigényt benvújtani.
- Határozottan kizárja a jótállást az, ha a sérülés folyadék beszivárgásának, túl sok por bejutásának, szándékos rongálásnak (szándékos vagy túlzott gondatlanság), nem megfelelő használatnak (a készülék rendeltetésétől eltérő célra történő használat), illetéktelen használatnak (pl. a használati utasításban foglaltaknak figyelmen kívül hagyása), szakértelem nélküli összeszerelésnek, villámcsapásnak, hibás hálózati feszültségnek a következménye. Ez a lista nem korlátozó.
- A reklamáció elfogadása semmi esetben sem jelenti a jótállási időszak meghosszabbítását, sem pedig egy új jótállási időszak kezdetét a készülék cseréje esetén.
- Azok az eszközök és alkatrészek, melyek a jótállás keretében kerülnek kicserélésre, a Varo NV tulaidonát képezik.
- Fenntartjuk a reklamáció visszautasításának jogát, amikor a vásárlást nem tudja igazolni, vagy amikor világos, hogy a termék karbantartását nem megfelelően végezte. (tiszta szellőzőnyilások, rendszeresen ellenőrzött szénkefék....)
A vásárlási szelvényt a vásárlás időpontiának bizonyításához meg kell örizni. - A szerszámot szétszerelés nélkül és elfogadhatóan tiszta állapotban kell visszaküldeni a forgalmazóhoz, az eredeti formakövető dobozban (ha tartozik ilyen az egységhez) és a vásárlási szelvénnyel együtt.
18 KÖRNYEZETVÉDELEM
Ha a gép elhasználódott, ne dobja a háztartási szemétbe, hanem gondoskodjon környezetbarát elhelyezéséről!
Az elhasználódott elektromos termékeket ne dobja a háztartási hulladékok közé. Kérjük, hogy gondoskodjon azok újrahasznosításáról, amennyiben erre lehetősége van. Az újrahasznosítási lehetőségekről érdeklődjön a helyi köztisztasági szerveknél!
19 MEGFELELŐSÉGI NYILATKOZAT
VARO N.V. - Vic. Van Rompuy N.V Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, kijelenti, hogy
A termék típusa: Többfokozatú búvárszivattyú 750 W
Márkanév: POWERplus
Cikkszám: POWXG9540
megfelel a harmonizált európai szabványok alkalmazásán alapuló, idevonatkozó európai irányelvek alapvető követelményeinek és egyéb vonatkozó rendelkezéseinek. A készülék bármilyen illetéktelen módosítása érvényteleníti a jelen nyilatkozatot.
Európai irányelvek (ideértve, adott esetben, azok módosításait az aláírás időpontjág):
2011/65/EU
2014/35/EU
2014/30/EU
Harmonizált európai szabványok (ideértve, adott esetben, azok módosításait az aláírás időpontjáig):
EN60335-1:2012
EN60335-2-41: 2003
EN75014-1:2017
EN75014-2:2015
EN IEC61000-3-2 : 2019
EN61000-3-3 : 2013
A müszaki dokumentáció birtokosa: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.
Az alulírott a társaság vezérigazgatója nevében jár el,
Mertens Ludo
Ludo Mertens
Szabályozási Ügyek - Megfelelőségi Menedzser
