POWXG9540 - Pomp PowerPlus - Gratis gebruiksaanwijzing en handleiding

Producttype	Dompelpomp
Merk	PowerPlus
Model	POWXG9540
Nominale spanning	230 V~, 50 Hz
Nominaal vermogen	750 W
Nominale druk	2,2 bar
Max. debiet	3 200 l/u
Max. opvoerhoogte	22 m
Max. onderdompeldiepte	7 m
Max. watertemperatuur	35 °C
Max. korrelgrootte	2 mm
Watertype	Schoon water
Materiaal behuizing	Polypropyleen (PP)
Kabellengte	10 m
Aanbevolen zekering	6 A minimum
Droogloopbeveiliging	Ja
Overbelastingsbeveiliging	Ja
Instelbare vlotter schakelaar	Ja
Automatische ontluchting	Ja
Zelfaanzuiging	Ja
Garantie	36 maanden
Inhoud verpakking	Pomp, handleiding, connector

Veelgestelde vragen - POWXG9540 PowerPlus

Hoe installeer ik de pomp POWXG9540?

Installeer de pomp in verticale positie, met de handgreep aan de bovenkant. Gebruik een vaste of flexibele leiding. Laat een vrije ruimte van minimaal 40x40x50 cm rondom voor de beweging van de vlotter schakelaar. Bevestig de pomp aan de handgreep aan een stabiel voorwerp.

Wat is de maximale temperatuur van het gepompte water?

De maximale watertemperatuur is 35 °C. Niet gebruiken voor hetere of agressieve vloeistoffen.

Wat te doen als de pomp niet start?

Controleer de netvoeding (230 V~) en de zekering (6 A min). Zorg ervoor dat de vlotter schakelaar vrij is en til deze handmatig op om te testen. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe reinig ik de turbine van de pomp?

Koppel eerst de pomp los. Verwijder de 7 schroeven aan de onderkant van de aanzuigmand, demonteer de mand. Reinig de turbine en de binnenkant met schoon water. Zet de pomp niet op de turbine. Monteer in omgekeerde volgorde.

Hoe stel ik het schakelpunt van de vlotter schakelaar in?

Laat de kabel van de vlotter in de daarvoor bestemde gleuf op de handgreep glijden om het startniveau te wijzigen. Controleer of de vlotter de grond niet raakt voordat hij stopt om drooglopen te voorkomen.

Welk type water kan worden gepompt?

Deze pomp is ontworpen voor schoon water (max. temperatuur 35 °C). Niet gebruiken voor brandstoffen, chemicaliën of water met schurende deeltjes.

Kan de pomp drooglopen?

Nee, de pomp mag niet drooglopen. Hij is uitgerust met een droogloopbeveiliging die hem automatisch uitschakelt, maar het wordt aanbevolen om altijd een voldoende waterniveau te handhaven.

Hoe de pomp in de winter opslaan?

Reinig de pomp grondig en bewaar hem op een droge, gematigde plaats, beschermd tegen vorst en direct zonlicht. Sluit hem niet op in een nylon zak om vocht te voorkomen.

Wat te doen als het debiet onvoldoende is?

Reinig het inlaatfilter en de afvoerslang. Controleer of de pomp niet verstopt is door onzuiverheden. Zorg ervoor dat de watertemperatuur niet hoger is dan 35 °C en dat de maximale korrelgrootte 2 mm is.

Welke reserveonderdelen zijn beschikbaar?

De reserveonderdelen zoals de stroomkabel, de vlotter schakelaar en de turbine zijn verkrijgbaar bij de PowerPlus klantenservice. Neem contact op met de verkoper of de klantenservice op 00 32 3 292 92 90.

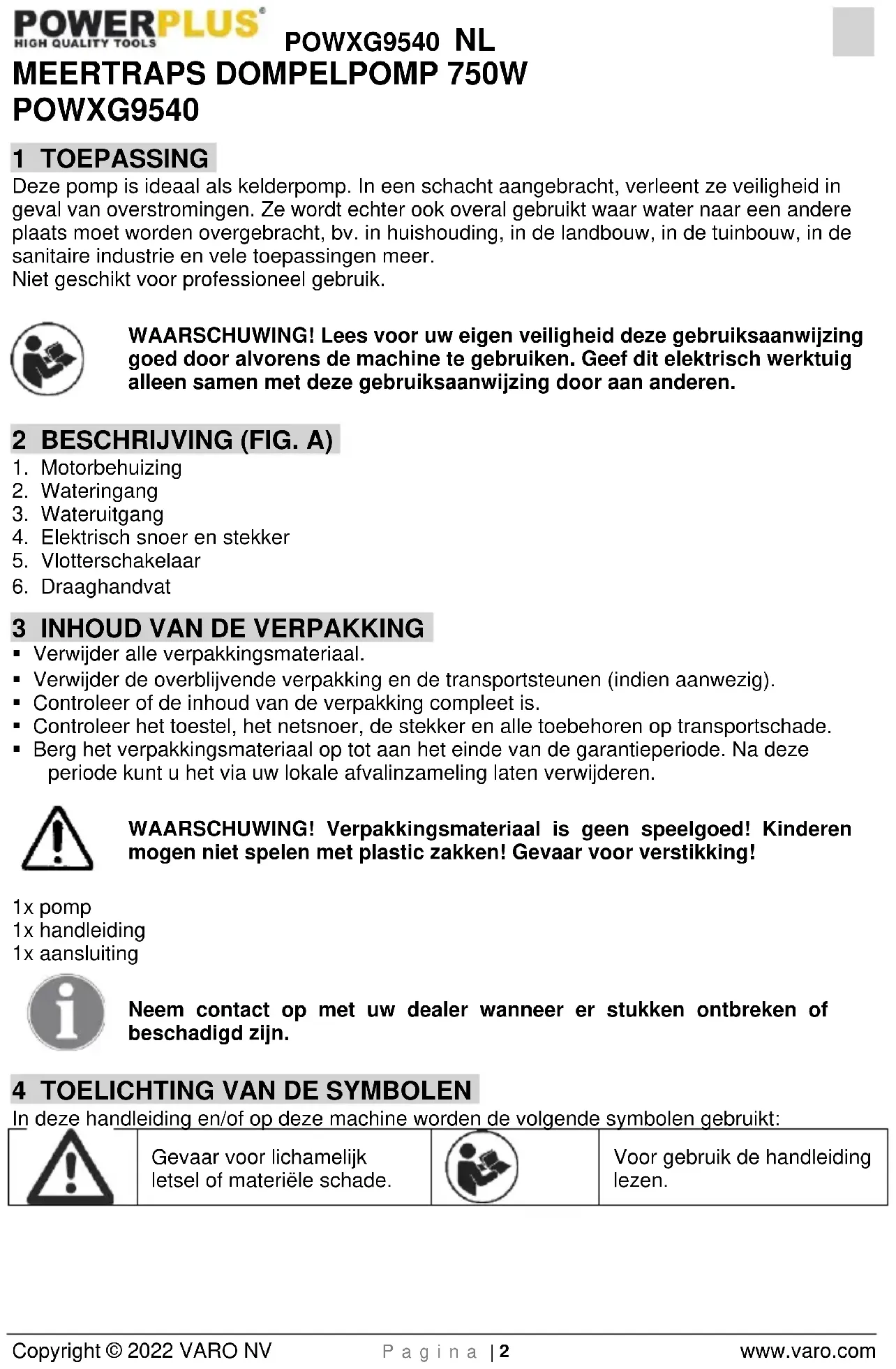

GEBRUIKSAANWIJZING POWXG9540 PowerPlus

Deze pomp is ideaal als kelderpomp. In een schacht aangebracht, verleent ze veiligheid in geval van overstromingen. Ze wordt echter ook overal gebruikt waar water naar een andere plaats moet worden overgebracht, bv. in huishouding, in de landbouw, in de tuinbouw, in de sanitaire industrie en vele toepassingen meer.

Niet geschikt voor professioneel gebruik.

WAARSCHUWING! Lees voor uw eigen veiligheid deze gebruiksaanwijzing goed door alvorens de machine te gebruiken. Geef dit elektrisch werktuig alleen samen met deze gebruiksaanwijzing door aan anderen.

1. Motorbehuizing
2. Wateringang
3. Wateruitgang
4. Elektrisch snoer en stekker
5. Vlotterschakelaar
6. Draaghandvat

3 INHOUD VAN DE VERPAKKING

■ Verwijder alle verpakkingsmateriaal.
- Verwijder de overblijvende verpakking en de transportsteunen (indien aanwezig).
- Controleer of de inhoud van de verpakking compleet is.
- Controleer het toestel, het netsnoer, de stekker en alle toebehoren op transportschade.
- Berg het verpakkingsmateriaal op tot aan het einde van de garantieperiode. Na deze periode kunt u het via uw lokale afvalinzameling laten verwijderen.

WAARSCHUWING! Verpakkingsmateriaal is geen speelgoed! Kinderen mogen niet spelen met plastic zakken! Gevaar voor verstikking!

1x pomp
1x handleiding
1x aansluiting

Neem contact op met uw dealer wanneer er stukken ontbreken of beschadigd zijn.

4 TOELICHTING VAN DE SYMBOLEN

In deze handleiding en/of op deze machine worden de volgende symbolen gebruikt:

Gevaar voor lichamelijk letsel of materiële schade.

Voor gebruik de handleiding lezen.

5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING! Neem alle voorschriften door. Het niet naleven van de voorschriften kan elektrische schokken, brand en/of ernstige verwondingen veroorzaken. Het hierna gebruikte begrip „elektrisch gereedschap" heeft betrekking op elektrisch gereedschap, gevoed door het elektriciteitsnet (met elektriciteitskabel) of op batterij (snoerloos).

6 IN ACHT TE NEMEN VOOR DE INBEDRIJFSTELLING!

- De elektrische aansluiting gebeurt via een reglementair aangesloten geaard stopcontact, met een netspanning van 230 Volt/50 Hz. Zekering van minstens 6 Ampère.

Voorzichtig!

Aan zwembassins en tuinvijvers en in hun veiligheidsbereik is het gebruik van de pomp enkel toelaatbaar mits zij beveiligd is door een verliesstroomschakelaar met een uitschakelende nominale stroom tot 30 mA (overeenkomstig VDE 0100 deel 702, 738).

De pomp mag niet in werking zijn of gezet worden als zich personen in het zwembassin of in de tuinvijver bevinden. Raadpleeg Uw elektricien!

Aandacht!

(Voor uw veiligheid) Laat alvorens uw nieuwe dompelpomp in gebruik te nemen een vakkundige controleren of:

• De aarding,
  ■ de geaarde nulleider,
• de verliesstroomschakelaar beantwoorden aan de voorschriften van de elektriciteitsmaatschappij en correct functioneren.
• De elektrische stekkerverbindingen moeten tegen vocht beschermd worden.
• Bij overstromingsgevaar moeten de stekkerverbindingen naar een tegen overstroming beschermde zone overgebracht worden.
• Het transport van agressieve vloeistoffen en op corrosie berustende (als smeergelwerkende) stoffen moet in ieder geval vermeden worden.
• De dompelpomp moet tegen vorst beschermd worden.
  ■ De pomp mag niet drooglopen.
• Maatregelen treffen opdat de pomp niet in de handen van kinderen kan geraken.

Duurzaamheid

De door u aangeschafte dompelpomp is geschikt voor het transport van water met een temperatuur van maximum 35 °C.

Deze pomp mag niet voor andere vloeistoffen gebruikt worden en met name nooit voor motorbrandstof, schoonmaakmiddelen en andere chemische producten!

7 INSTALLATIE

Deze pomp is uitsluitend voor huishoudelijk gebruik bestemd:

- op plaatsen waar er gevaar bestaat voor overstroming,

Bewaar vrije ruimte rond de pomp zodat de vlotterschakelaar zijn werk kan doen zonder geblokkeerd te raken (gebruik in bv. een reservoir van minstens 40 x 40 x 50 cm).

De pomp werd ontworpen voor het werken in vloeistoffen met een temperatuur lager dan 35 °C.

Ze kan worden geplaatst:

■ met een vaste aansluiting,

- of met een flexibele aansluiting.

Ze moet met de meegeleverde handgreep gemonteerd worden of op de bodem van het reservoir geplaatst worden (moet proper zijn, zonder vuil of slib).

Wanneer het waterpeil laag is (lange periode van droogte), wees dan voorzichtig en let erop dat er geen aangedroogd vuil of slib aanwezig is dat de pomp verhindert te starten. Bijgevolg dient u ervoor te zorgen dat de plaats waar de pomp geplaatst wordt proper is en dat u de pomp af en toe laat draaien.

De pomp moet altijd rechtop geplaatst worden (handgreep bovenaan). Het wordt aangeraden de pomp vast te zetten door een touw (of gelijkaardig) aan de handgreep vast te maken en de andere kant van het touw aan een makkelijk bereikbaar vast voorwerp vast te maken.

8 NETSPANNINGSVOEDING

Voordat u de pomp start: zorg ervoor dat:

• De pomp is aangesloten over een aardlekschakelaar met een activatiestroom van minder dan 30 mA.
• De netspanning overeenstemt met deze die op het typeplaatje vermeld staat (230 V\~ / 50 Hz).

Vraag uw elektricien om advies.

Zorg ervoor dat de waarde van de zekering van het stopcontact minstens 6 A is.

Waarschuwing! Wanneer het netsnoer beschadigd is, moet het door een professionele hersteller vervangen worden om gevaren te voorkomen.

9 INBEDRIJFSTELLING

Nadat de pomp volgens deze instructies geplaatst is, is ze klaar voor gebruik.

10 ONDERHOUD!

• Haal de stekker uit het stopcontact voordat u afregelingen of onderhoud uitvoert.
• De pomp vergt geen specifiek onderhoud, maar voor een lange levensduur adviseren we u om regelmatig de plek waar de pomp staat te controleren en te reinigen (bv. om de 3 maanden).
• Indien voor tijdelijk gebruik: reinig de pomp met zuiver water na het gebruik.

11 DE TURBINE REINIGEN

Haal de stekker uit het stopcontact voordat u start met reinigen.

Wanneer er zware afzettingen in de pompbehuizing zitten, moet het onderste deel als volgt uit elkaar gehaald worden.

• Verwijder de 7 schroeven aan de onderkant van het aanzuignet.
• Verwijder het aanzuignet van de pompbehuizing.
  ■ Reinig de pomp met zuiver water.

Waarschuwing! Plaats de pomp niet op de turbine en houd ze ook niet bij de turbine vast!

- Assembleer de pomp opnieuw door bovenstaande stappen in omgekeerde volgorde uit te voeren.

12 HET SCHAKELPUNT INSTELLEN

De vlotterschakelaar kan ingesteld worden door het ankerpunt aan te passen.

Controleer de volgende punten voordat u de pomp inschakelt:

• De vlotterschakelaar moet zo geïnstalleerd worden dat het schakelpunt makkelijk en met zeer weinig kracht bereikt kan worden. Doe dit als volgt: dompel de pomp in een vol reservoir water onder en til de vlotterschakelaar zorgvuldig met de hand op en breng hem dan neer. U kunt hierbij controleren dat de pomp start en stopt.
• Zorg ervoor dat de ruimte tussen de kop van de vlotterschakelaar en het ankerpunt ervan niet te klein is. Wanneer de ruimte niet groot genoeg is, wordt een perfecte werking niet gegarandeerd.
• Wat betreft afregeling: zorg ervoor dat de vlotterschakelaar niet de bodem raakt voordat de pomp is uitgeschakeld. Waarschuwing! Gevaar voor drooglopen.
• Om het startpunt aan te passen, verschuift u de vlotterkabel in de hiervoor bestemde opening in de handgreep.

13 STORINGEN - BRONNEN - OPLOSSINGEN

Storing	Bron	Oplossing
De pomp start niet.	▪ Stroom niet ingeschakeld.▪ De vlotterschakelaar is niet op de kring aangesloten.	▪ Controleer de netspanning.▪ Til de vlotterschakelaar op.
Geen uitvoer uit de pomp.	▪ Inlaatfilter verstopt.▪ Uitlaatleiding verstopt.	▪ Reinig het inlaatfilter met een waterstraal.▪ Ontstop de leiding.
De pomp stopt niet.	▪ Bovenste gedeelte van de vlotterschakelaar geblokkeerd.	▪ Ontgrendel de vlotter en herpositioneer de pomp.
Te laag debiet.	▪ Inlaatfilter verstopt.▪ Pompdebiet is gedaald doordat de pomp is verstopt door onzuiverheden in het water.	▪ Reinig het filter.▪ Reinig de pomp en omgeving.
De pomp stopt na korte tijd met werken.	▪ De motorbeveiliging schakelt de pomp uit wegens te vuil water.▪ Het water is te heet,hittebeveiliging schakelt de pomp uit.	▪ Haal de stekker uit het stopcontact en reinig de pomp en reservoir.▪ Zorg ervoor dat de watertemperatuur niet hoger wordt dan 35 °C!

Nominale spanning AC min (Un)	230 V~
Netfrequentie	50 Hz
Opgenomen vermogen (Pn) min:	750 W
Nominale druk	2,2 bar
Kabellengte	10 m
Max. debiet	3200 l/u
Max. watertemperatuur	35 °C
Max. deeltjesgrootte	2 mm
Max. dompeldiepte	7 m
Resterend waterpeil	5 mm
Max. opvoerhoogte	22 m
Watertype	Zuiver water
Pomptype	Dompelpomp
Materiaal pompbehuizing	PP
Materiaal behuizing	PP
Materiaal motorwikkelingen	Aluminium
Waaierschroef	3 stuks
Zelfontluchtend	Ja
Zelfaanzuigend	Ja
Automatische schakelaar	Ja
Droogloopbeveiliging	Ja
Overbelastingsbeveiliging	Ja

15 SERVICEDIENST

• Beschadigde schakelaars moeten in de werkplaats van onze klantendienst hersteld worden.
• Wanneer de voedingskabel (of de stekker) beschadigd is, moet hij worden vervangen door een specifieke voedingskabel, die bij onze klantendienst (serviceafdeling - zie laatste pagina) verkrijgbaar is. Het vervangen van de voedingskabel mag uitsluitend worden uitgevoerd door onze klantendienst (serviceafdeling - zie laatste pagina) of een gekwalificeerde persoon (een vakman op het vlak van elektriciteit).

16 OPSLAG

• Reinig zorgvuldig de gehele machine en het toebehoren.
• Berg de machine op buiten het bereik van kinderen, in een stabiele en veilige positie en op een droge plaats met een gematigde temperatuur. Vermijd te hoge en te lage temperaturen.
• Bescherm de machine tegen direct invallend licht. Bewaar ze, indien mogelijk, op een donkere plaats.
• Bewaar de machine niet in plastic of Nylon zakken om te vermijden dat er zich vocht ophoopt.

17 GARANTIE

- Dit product is, conform de wettelijke reglementeringen, gewaarborgd gedurende een periode van 36 maanden die begint vanaf de datum van aankoop door de eerste koper.

- Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: defecte onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals boren, boorbits, zaagbladen enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modificaties, alsook de transportkosten.

- Vallen ook niet onder de garantiebepalingen: beschadigingen en/of defecten die voortvloeien uit onjuist gebruik.

- Wij wijzen tevens alle verantwoordelijkheid af voor elk lichamelijk letsel welke het gevolg is van onjuist gebruik van het toestel.

- Herstellingen mogen enkel gebeuren door een erkende klantenservice voor Powerplus gereedschappen.

- Meer informatie kan u steeds bekomen op het nummer 00 32 3 292 92 90.

- Eventuele transportkosten zijn steeds voor rekening van de klant, tenzij schriftelijk anders overeengekomen werd.

- Tevens kan geen aanspraak gemaakt worden op de garantie wanneer de schade aan het toestel het gevolg is van nalatig onderhoud of overbelasting.

- Zeker uitgesloten van de garantie is schade als gevolg van vochtinsijpeling, overmatige stofindringing, moedwillige beschadiging (met opzet of door grove onachtzaamheid), ondoelmatig gebruik (gebruik voor doeleinden waarvoor het toestel niet geschikt is), onoordeelkundig gebruik (o.a. niet respecteren van de instructies gegeven in de handleiding), ondeskundige montage, blikseminslag, verkeerde netspanning. Deze lijst is niet limitatief.

- De aanvaarding van claims onder garantie geeft in géén geval aanleiding tot verlenging van de garantieperiode noch tot het aanvangen van een nieuwe garantieperiode in geval van een vervanging van het toestel.

- Toestellen of onderdelen die onder waarborg vervangen werden, worden daardoor eigendom van Varo NV.

- We behouden ons het recht voor om elke garantieclaim te weigeren waarbij de aankoop niet kan worden geverifieerd of waarbij het duidelijk is dat het product niet correct werd onderhouden (propere ventilatiesleuven, regelmatig vervangen koolborstels, ...).

- Uw aankoopbon moet worden bewaard als bewijs van de aankoopdatum.

- Uw gereedschap moet als geheel naar uw dealer worden teruggebracht in een aanvaardbare staat van netheid, in zijn originele kunststof koffer (indien van toepassing op het product) en het moet vergezeld zijn van uw bewijs van aankoop.

18 MILIEU

Indien u, na zekere tijd, beslist uw machine te vervangen, werp deze dan niet weg bij uw huishoudelijk afval maar doe dit op een milieuvriendelijke wijze.

Het elektrische afval mag niet op dezelfde manier behandeld worden dan het gewone huishoudelijke afval. Breng het naar een recyclagecentrum op plaatsen waar zulke gepaste installaties bestaan. Raadpleeg de plaatselijke instanties of de verkoper voor adviezen over inzameling en verwerking.

19 CONFORMITEITSVERKLARING

VARO N.V. - Vic. Van Rompuy N.V verklaart dat,

Joseph Van Instraat 9 - BE2500 Lier - BELGIUM,

Product: Meertraps dompelpomp 750W

Handelsmerk: POWERplus

Model: POWXG9540

voldoet aan de essentiële eisen en aan de overige relevante bepalingen van de van toepassing zijnde Europese Richtlijnen, gebaseerd op de toepassing van Europese geharmoniseerde normen. Elke niet-toegelaten modificatie van het apparaat maakt deze verklaring nietig.

Europese Richtlijnen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening):

2011/65/EU

2014/35/EU

2014/30/EU

Europese geharmoniseerde normen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening):

EN60335-1 : 2012

EN60335-2-41: 2003

EN75014-1:2017

EN75014-2:2015

EN IEC61000-3-2:2019

EN61000-3-3:2013

Beheerder van de technische documentatie: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Ondergetekende handelt in opdracht van de bedrijfsleider,

Martens Ludo

Ludo Mertens

Regelgevings- en compliancemanager
