POWXG9540 - Pumppu PowerPlus - Ilmainen käyttöohje ja opas

Tuotetyyppi	Uponpumppu
Merkki	PowerPlus
Malli	POWXG9540
Nimellisjännite	230 V~, 50 Hz
Nimellisteho	750 W
Nimellispaine	2,2 bar
Maksimivirtaus	3 200 l/h
Maksimipaineenkorkeus	22 m
Maksimi upotussyvyys	7 m
Veden maksimilämpötila	35 °C
Maksimi raekoko	2 mm
Veden tyyppi	Puhdas vesi
Rungon materiaali	Polypropeeni (PP)
Johdon pituus	10 m
Suositeltu sulake	6 A vähintään
Kuivakäyntisuoja	Kyllä
Ylikuormitussuoja	Kyllä
Säädettävä uimurikytkin	Kyllä
Automaattinen ilmanvaihto	Kyllä
Automaattinen käynnistys	Kyllä
Takuu	36 kuukautta
Pakkauksen sisältö	Pumppu, käyttöohje, liitin

Usein kysytyt kysymykset - POWXG9540 PowerPlus

Miten POWXG9540-pumppu asennetaan?

Asenna pumppu pystyasentoon, kahva ylhäällä. Käytä kiinteää tai joustavaa putkea. Jätä vähintään 40x40x50 cm vapaa tila ympärille uimurikytkimen liikettä varten. Kiinnitä pumppu kahvasta vakaaseen esineeseen.

Mikä on pumpattavan veden maksimilämpötila?

Veden maksimilämpötila on 35 °C. Älä käytä kuumemmille tai aggressiivisille nesteille.

Mitä tehdä, jos pumppu ei käynnisty?

Tarkista verkkovirta (230 V~) ja sulake (6 A vähintään). Varmista, että uimurikytkin on vapaa, ja nosta sitä manuaalisesti testataksesi. Jos ongelma jatkuu, ota yhteyttä huoltopalveluun.

Miten pumpun juoksupyörä puhdistetaan?

Irrota pumppu ensin verkkovirrasta. Poista 7 ruuvia imukorin alapuolelta ja irrota kori. Puhdista juoksupyörä ja sisäpuoli puhtaalla vedellä. Älä aseta pumppua juoksupyörän päälle. Kokoa takaisin päinvastaisessa järjestyksessä.

Miten uimurikytkimen kytkentäpiste säädetään?

Liu'uta uimurin kaapeli kahvassa olevaan loveen muuttaaksesi käynnistystasoa. Varmista, että uimuri ei kosketa maata ennen pysäytystä kuivakäynnin välttämiseksi.

Millaista vettä voidaan pumpata?

Tämä pumppu on suunniteltu puhtaalle vedelle (maksimilämpötila 35 °C). Älä käytä polttoaineille, kemikaaleille tai hankaavia aineita sisältäville vesille.

Voiko pumppu käydä kuivana?

Ei, pumppu ei saa käydä kuivana. Siinä on kuivakäyntisuoja, joka pysäyttää pumpun automaattisesti, mutta on suositeltavaa pitää aina riittävä vedenpinta.

Miten pumppu säilytetään talvella?

Puhdista pumppu huolellisesti ja säilytä kuivassa ja lämpimässä paikassa, suojassa jäätymiseltä ja suoralta valolta. Älä sulje sitä nailonpussiin kosteuden välttämiseksi.

Mitä tehdä, jos virtaus on riittämätön?

Puhdista imusuodatin ja poistoputki. Tarkista, ettei pumppu ole tukkeutunut epäpuhtauksista. Varmista, että veden lämpötila ei ylitä 35 °C ja että maksimi raekoko on 2 mm.

Mitä varaosia on saatavilla?

Varaosat, kuten virtajohto, uimurikytkin ja juoksupyörä, ovat saatavilla PowerPlus-huoltopalvelulta. Ota yhteyttä jälleenmyyjään tai asiakaspalveluun numeroon 00 32 3 292 92 90.

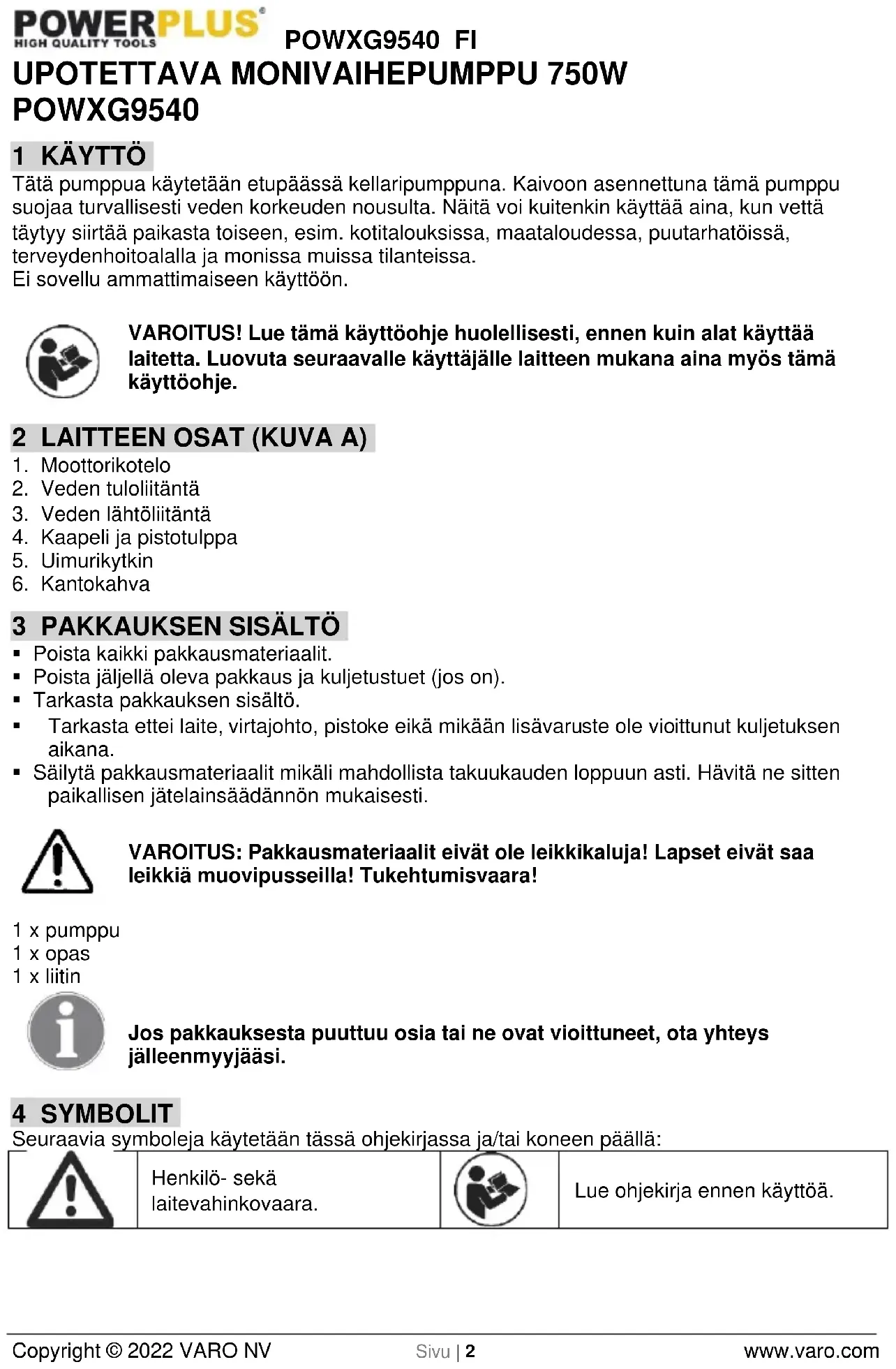

KÄYTTÖOHJE POWXG9540 PowerPlus

Tätä pumppua käytetään etupäässä kellaripumppuna. Kaivoon asennettuna tämä pumppu suojaa turvallisesti veden korkeuden nousulta. Näitä voi kuitenkin käyttää aina, kun vettä täytyy siirtää paikasta toiseen, esim. kotitalouksissa, maataloudessa, puutarhatöissä, terveydenhoitoalalla ja monissa muissa tilanteissa.

Ei sovellu ammattimaiseen käyttöön.

VAROITUS! Lue tämä käyttöohje huolellisesti, ennen kuin alat käyttää laitetta. Luovuta seuraavalle käyttäjälle laitteen mukana aina myös tämä käyttöohje.

2 LAITTEEN OSAT (KUVA A)

1. Moottorikotelo
2. Veden tuloliitäntä
3. Veden lähtöliitäntä
4. Kaapeli ja pistotulppa
5. Uimurikytkin
6. Kantokahva

3 PAKKAUKSEN SISÄLTÖ

■ Poista kaikki pakkausmateriaalit.
- Poista jäljellä oleva pakkaus ja kuljetustuet (jos on).
■ Tarkasta pakkauksen sisältö.
- Tarkasta ettei laite, virtajohto, pistoke eikä mikään lisävaruste ole vioittunut kuljetuksen aikana.
- Säilytä pakkausmateriaalit mikäli mahdollista takuukauden loppuun asti. Hävitä ne sitten paikallisen jätelainsäädännön mukaisesti.

VAROITUS: Pakkausmateriaalit eivät ole leikkikaluja! Lapset eivät saa leikkiä muovipusseilla! Tukehtumisvaara!

1 x pumppu
1 x opas
1 x liitin

Jos pakkauksesta puuttuu osia tai ne ovat vioittuneet, ota yhteys jälleenmyyjääsi.

4 SYMBOLIT

Seuraavia symboleja käytetään tässä ohjekirjassa ja/tai koneen päällä:

Henkilö- sekä laitevahinkovaara.

Lue ohjekirja ennen käyttöä.

5 YLEISET TURVALLISUUSOHJEET

Lue kaikki turvavaroitukset ja kaikki ohjeet huolellisesti ennen käyttöä. Varoitusten ja ohjeiden laiminlyöminen voi aiheuttaa sähköiskun, tulipalon ja/tai vaikeita tapaturmia. Tallenna kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Sana "sähkötyökalu" tarkoittaa sähköverkkoon liitettäviä (johdollisia) sähkötyökaluja tai akkukäyttöisiä (johdottomia) sähkötyökaluja.

6 ENNEN KÄYTTÖÖNOTTOA TULEE OTTAA HUOMIOON!

- Sähköliitäntä tapahtuu suojako-sketuspistorasiaan, verkkojännite 230 V - 50 Hz, sulake vähintään 6 ampeeria.

Huomio!

A Pumpun käyttö uima-altailla ja pihalammilla ja niiden suojaa-lueella on sallittu vain, jos käytetään vikavirtasuojakytkintä, jonka laukaiseva nimellisvirta korkeintaan 30 mA (VDE-määräyksen 0100 osa 702, 738 mukaan).

Pumppua ei saa käyttää, jos uima-altaassa tai pihalammessa oleskelee ihmisiä. Kysy sähköalan ammattihenkilöltä!

Huomio!

(Oman turvallisuutesi takia) Ennen kuin otat uuden syvämootto-ripumppusi käyttöön, anna ammattihenkilön tarkistaa, vastaavatko:

■ Maadoitus.
■ Asetus nollaan.
- Vikavirtasuojakytkentä energiantoimituslaitosten turvamääräyksiä ja toimivatko ne moitteettomasti.
■ Sähköpistoliitännät eivät saa kostua.
- Jos on olemassa vaara, että vesi nousee tavanomaista korkeammalle, aseta sähköpistoliitännät sellaiselle alueella, jossa ne eivät voi kastua.
- Aggressiivisten nesteiden sekä hiovia aineita sisältävien (smir-gelimäisesti vaikuttavien) nesteiden pumppaamista täytyy joka tapauksessa välttää.
- Suoja syvämoottoripumppua pakkaselta.
■ Suojaa pumppua kuivakäynniltä.
- Lasten pääsy pumpulle on ehkäistävä sopivin toimenpitein.

Kestävyys

Hankkimasi syvämoottoripumpu on tarkoitettu korkeintaan 35 °C-asteisen veden pumppaamiseen. Tätä pumpua ei saa käyttää muiden nesteiden, varsinkaan ei moottorin polttoaineiden, puhdistusaineiden tai muiden kemiallisten tuotteiden pumppaamiseen.

7 ASENNUS

Tämä pumppu on suunniteltu yksinomaan kotiasennukseen:

■ paikoissa, joissa on tulvariski.
■ vesikuopissa tai kaivoissa.

Pidä pumpun ympärillä oleva tila tyhjänä, jotta uimurikytkin pääsee toimimaan tukkeutumatta (käytä esim. vesikuoppaa, jonka koko on vähintään 40x40x50 cm).

Pumppu on suunniteltu käymään nesteessä, jonka lämpötila on enintään 35 °C.

Se voidaan asentaa:

■ joko kiinteällä kanavalla.
■ tai joustavalla kanavalla.

Se on kiinnitettävä tähän tarkoitukseen mukana toimitetulla tai vesikuopan pohjaan asetetulla kädensijalla (se on puhdistettava epäpuhtauksista tai lietteestä).

Jos veden taso on alhainen (pitkä kuiva kausi), varmista huolellisesti, että epäpuhtaudet tai liete eivät kuivumisen jälkeen estä pumppua käynnistymästä. Tämän seurauksena on varmistettava, että pumpun asennuspaikka on puhdas, ja pumppua on ajettava ajoittain.

Pumppua on aina käytettävä pystyasennossa (kädensija ylhäällä), ja on suositeltavaa kiinnittää pumppu kiinnittämällä köysi (tai muu vastaava esine) kädensijaan ja toinen pää vaivattomasti käytettävissä olevaan staattiseen esineeseen.

8 VERKKOVIRTALÄHDE

Varmista ennen pumpun käynnistämistä, että:

• Pumppu saa virtaa differentiaalisesta jäännösvirtalaitteesta ja että differentiaalinen nimelliskäyttövirta on enintään 30 mA.
• Verkkovirtajännite vastaa pumpun tunnistuslevyyn merkittyä jännitettä (230 V\~/ 50 Hz). Kysy neuvoa asiantuntijasähköteknikolta.

Varmista, että virtapistorasiaa suojaa vähintään 6 ampeerin varoke.

Varoitus! Mikäli virtajohto on vaurioitunut, se on annettava ammattilaisen vaihdettavaksi, jotta voidaan välttyä vaaralta.

9 KÄYTTÖÖNOTTO

kun pumppu on asennettu näiden ohjeiden mukaan, se on käyttövalmis.

10 HUOLTO!

• Kytke virtapistorasia pois päältä ennen säätöjen tai huoltotoimenpiteiden tekemistä.
• Pumppua ei tarvitse erityistä huoltoa, mutta käyttöiän pidentämiseksi suosittelemme, että pumpun asennusalue tarkistetaan ja puhdistetaan (esimerkiksi kolmen kuukauden välein).
• Puhdista pumppu tilapäistä käyttöä varten käytön jälkeen puhtaalla vedellä.

11 TURBIININ PUHDISTUS

Poista pistoke virtapistorasiasta ennen puhdistustoimenpiteiden aloittamista

Mikäli pumpun rungossa on raskaita saostumia, alaosa on purettava seuraavasti:

■ Poista 7 ruuvia imukorin alemmalta puolelta.
- Irrota imukori pumpun rungosta.
- Puhdista pumppu puhtaalla vedellä.

Varoitus! Älä laita pumppua alas turbiinille tai pitele sitä tästäkään kohdasta!

- Toista uudelleenkokoamista varten yllä olevat toimenpiteet käänteisessä järjestyksessä.

12 KYTKINPISTEEN MÄÄRITTÄMINEN

Uimurikytkinpiste voidaan määrittää lovia säätämällä.

Tarkista ennen päällekytkentää seuraavat kohdat:

• Uimurikytkin on asennettava niin, että kytkinpistetasoon päästään vaivatta käsiksi.
  Varmistu tästä seuraavasti: upota pumppu vedellä täytettyyn säiliöön ja nosta uimurikytkin huolellisesti käsin ja laske se sitten alas. Tällöin voit tarkistaa, että pumppu käynnistyy ja pysähtyy.
• Varmista, että uimurikytkimen pään ja uimurikytkimen ankkurointilaitteen välinen aukko ei ole liian pieni. Mikäli aukko ei ole riittävän leveä, täydellinen toimenpide on taattu.
• Varmista säädön suhteen, että uimurikytkin ei kosketa lattiaa, ennen kuin pumppu on pysähtynyt. Varoitus! Kuivakäynnin riski.
• Voit muokata käynnistystasoa liu'uttamalla uimurikaapelin loveen, joka on varattu siihen tarkoitukseen kädensijassa.

13 POIKKEAVUUDET – LÄHTEET – KORJAUSTOIMENPITEET

Poikkeavuudet	Lähteet	Korjaustoimenpiteet
Pumppu ei käynnisty	Virtaa ei ole kytketty päälleUimurikytkin ei ole kytketty piiriin	Tarkista verkkojänniteNosta uimuria
Pumppu ei tyhjene	Ottosuodatin on tukkeutunutTyhjennysputki on jumissa	Puhdista ottosuodatin vesisuihkullaVapauta putki
Pumppu ei pysähdy	Uimurikytkimen yläosa on tukkeutunut	Vapauta uimuri ja sijoita pumppu uudelleen
Virtausnopeus on riittämätön	Ottosuodatin on tukkeutunutPumppauksen virtausnopeus laskee, koska pumppu on veden epäpuhtauksien tukkima	Puhdista suodatinPuhdista pumppu ja sen ympäristö
Pumppu pysähtyy lyhyen työskentelyn jälkeen	Moottorin suojalaite pysäyttää pumpun, koska vesi on liian likaistaVesi on liian kuumaa, joten kuumuussuoja pysäyttää pumpun	Vedä tulppa ulos ja puhdista sekä pumppu että vesikuoppaVarmista, että veden lämpötila on enintään 35 °C!

14 TEKNISET TIEDOT

Nimellisjännite AC, min. (Un)	230 V~
Nimellistaajuus	50 Hz
Nimellisteho (Pn), min.	750 W
Nimellispaine	2,2 bar
Johdon pituus	10 m
Enimmäisvirtausnopeus	3 200 l/h
Veden enimmäislämpötila	35 °C
Enimmäisraekoko	2 mm
Upotettava syvyys	7 m
Jäännösveden korkeus	5 mm
Enimmäispaineen korkeus	22 m
Veden tyyppi	Puhdas vesi
Pumpputyyppi	Upotettava
Pumppukotelon materiaali	PP
Materiaalikotelo	PP
Moottorin kelausmateriaali	Alumiini
juoksupyörä	3 kappaletta
Itsetuulettava	Kyllä
Automaattinen esikäsittely	Kyllä
Automaattinen kytkin	Kyllä
Kuivakäyntisujoja	Kyllä
Ylikuormitussuoja	Kyllä

15 HUOLTO-OSASTO

■ Vialliset kytkimet voidaan vaihtaa huoltopalvelussamme.
- Jos liitäntäjohto (tai pistotulppa) on vioittunut, se on vaihdettava asiakaspalvelusta (huoltopisteestä) saatavaan erityisjohtoon. Liitäntäjohdon saa vaihtaa vain asiakaspalvelumme (huoltopisteet, ks. viimeinen sivu) tai muu ammattilainen (sähkömies).

16 SÄILYTYS

■ Puhdista koko kone ja sen lisävarusteet.
- Säilytä lasten ulottumattomissa vakaassa ja turvallisessa asennossa, viileässä ja kuivassa paikassa, välttäen liian kuumia tai liian kylmiä lämpötiloja.
- Suoiele suoralta auringonpaisteelta. Säilytä pimeässä mikäli mahdollista.
- Älä säilytä laitetta muovipussissa, jotta vältät kosteuden tiivistymisen.

17 TAKUU

• Tälle tuotteelle on annettu lakisääteinen 36 kuukauden takuu, joka alkaa Takuu kattaa kaikki materiaali- tai valmistusviat, mutta ei kata: normaalista osien kulumisesta johtuvia vikoja, kuten laakereita, harjoja, kaapeleita, tulppia tai lisävarusteita kuten poria, poran teriä, sahan teriä jne.; vahinkoja tai vikoja, jotka johtuvat väärinkäytöstä, onnettomuuksista tai tuotteeseen tehdvistä muutoksista; eikä myöskään kulietuskustannuksia.
• Tämä takuu kattaa kaikki materiaali- tai valmistusviat, mutta ei kata: paristoja, latureita, normaalista osien kulumisesta johtuvia vikoja, eritoten laakereita, harjoja, kaapeleita, tulppia jne. Lisävarusteet kuten porat, poran terät, sahan terät jne. eivät myöskään kuulu tämän takuun piirijin.
• Väärästä kävtöstä johtuvat viat ja/tai vauriot eivät mvöskään kuulu takuun piiriin.
• Pidätämme myös itsellämme oikeuden hylätä vaatimus, joka koskee työkalun väärästä kävtöstä aiheutunutta ruumiillista vammaa.
• Korjaukset saa suorittaa vain Powerplus työkalujen valtuuttamassa huoltopisteessä.
  ■ Lisätietoja saat tarvittaessa puhelinnumerosta 00 32 3 292 92 90.
• Asiakas vastaa myös mahdollisista kuljetuskustannuksista, ellei ole kirjallisesti toisin sovittu.
• Samanaikaisesti mitään vaatimuksia ei voida tehdä takuuseen, jos laitteessa ilmenevä vika on seurausta laiminlyödystä huollosta tai ylikuormituksesta.
• Takuun piiriin eivät kuulu viat, jotka johtuvat nesteen tunkeutumisesta laitteeseen, liiallisesta pölystä, tahallisesti aiheutetusta viasta (tahallisesta toiminnasta tai huolimattomuudesta johtuen), väärästä käytöstä (laitteelle sopimattomat käyttötarkoitukset), taitamattomasta käytöstä (esim. käsikirjan ohjeita ei noudateta), väärästä kokoamisesta, salaman iskusta, virheellisestä verkkojännitteestä. Tämä lista ei ole rajoittava.
• Vaatimusten hyväksyminen takuun piiriin kuuluvana ei voi koskaan johtaa takuukauden pidentämiseen eikä uuden takuukauden alkamiseen, jos laite joudutaan vaihtamaan uuteen.
  ■ Laitteet tai osat iotka on vaihdettu takuun piirjin kuuluvana, ovat Varo NV:n omaisuutta.
• Pidätämme itsellämme oikeuden hylätä vaatimukset, jos hankintaa ei voida tarkistaa tai jos on ilmeistä, ettei tuotetta ei ole huollettu asianmukaisesti. (ilmanottoaukkojen puhdistus, hiiliharjojen säännöllinen huolto,...)
• Säilytä kassakuitti ostopäivämäärän tositteena.
• Työkalu on palautettava purkamattomana jälleenmyyjälle hyväksyttävän puhtaassa kunnossa, alkuperäisessä muotoillussa laatikossaan (mikäli käytettävissä tälle yksikölle) ostotositteen kera.

18 LAITTEEN KÄYTÖSTÄ POISTAMINEN

Jos joudut poistamaan laitteen käytöstä pitkäaikaisen käytön jälkeen, älä hävitä sitä tavallisen kotitalousjätteen mukana, vaan huolehdi sen hävittämisestä ympäristöä suojaavalla tavalla.

Sähkölaitteiden tuottamia jätteitä ei saa käsitellä tavallisten kotitalousjätteiden tapaan. Vie ne kierrätettäväksi asianmukaiseen paikkaan. Kysy neuvoa kierrätyksestä paikallisilta viranomaisilta tai jälleenmyyjältä.

19 VAATIMUSTENMUKAISUUSVAKUUTUS

VARO N.V. - Vic. Van Rompuy N.V ilmoittaa, että

Joseph Van Instraat 9 - BE2500 Lier - BELGIA

Tuote: Upotettava monivaihepumppu 750W

Tavaramerkki: POWERplus

Malli: POWXG9540

on yhdenmukaistettuihin eurooppalaisiin standardien soveltamiseen perustuvien sovellettavien eurooppalaisten direktiivien olennaisten vaatimusten ja muiden asiaankuuluvien säännösten mukainen. Laitteen luvaton muokkaaminen johtaa tämän vakuutuksen mitätöitymiseen.

Euroopan yhteisön direktiivit (sekä niiden mahdolliset muutokset allekirjoituspäivään saakka):

2011/65/EU

2014/35/EU

2014/30/EU

Eurooppalaiset yhdenmukaistetut standardit (sekä niiden mahdolliset muutokset allekirjoituspäivään saakka):

EN60335-1:2012

EN60335-2-41: 2003

EN75014-1:2017

EN75014-2:2015

EN IEC61000-3-2 : 2019

EN61000-3-3 : 2013

Teknisten asiakirjojen haltija: Philippe Vankerkhove, VARO – Vic Van Rompuy N.V.

Allekirjoittanut toimii yrityksen toimitusjohtajan puolesta,

Mertens Lodo

Ludo Mertens

Sääntelyasiat – vaatimuksenmukaisuudesta vastaava johtaja
