POWXG9573 - Pumppu PowerPlus - Ilmainen käyttöohje ja opas

Merkki	PowerPlus
Malli	POWXG9573
Tuotetyyppi	Sähkökäyttöinen painesäiliöllinen pumppu
Käyttö	Vain sisäkäyttöön, puhtaalle vedelle (puutarha, kastelu, vedensyöttö)
Verkkojännite	230 V~ / 50 Hz
Nimellisteho	1000 W
Maksimivirtaus	3500 l/h
Maksimipainekorkeus	44 m
Maksimi-imukorkeus	8 m
Veden lämpötila	4 °C - 35 °C
Imuletkun minimihalkaisija	1" (25 mm)
Paineputken minimihalkaisija	3/8" (9,53 mm)
Nimellispaine	0,44 MPa (4,4 bar)
Säiliön tilavuus	19 l
Kotelon materiaali	PP / Metalli
Suojausluokka	IPX4
Johdon pituus	1,2 m
Paino	12,54 kg
Äänenpainetaso	70 dB(A)
Äänitehotaso	84 dB(A)
Takuu	36 kuukautta (osat ja valmistus), ei kata normaalia kulumista ja kuljetusta
Huolto	Puhdistus puhtaalla vedellä, suodattimen tarkistus, säilytys pakkaselta suojattuna
Turvallisuus	Älä käytä kosteassa ulkotilassa, irrota pistoke ennen huoltoa, maadoitus pakollinen
Varaosat	Ota yhteyttä valtuutettuun jälleenmyyjään korjausta varten

Usein kysytyt kysymykset - POWXG9573 PowerPlus

Kuinka esitäyttää POWXG9573-pumppu?

Ennen ensimmäistä käyttöä täytä pumppu ja imuletku kokonaan vedellä sisäänrakennetun suodattimen aukon kautta. Varmista, että takaiskuventtiili on asennettu kuivakäynnin estämiseksi. Kytke sitten pumppu päälle.

Mikä on pumpun teho ja virtaus?

PowerPlus POWXG9573 -pumpun nimellisteho on 1000 W ja maksimivirtaus 3500 l/h. Se pystyy pumppaamaan vettä jopa 44 metrin korkeuteen ja imemään jopa 8 metristä.

Millaista vettä voidaan pumpata?

Tämä pumppu on suunniteltu vain puhtaalle vedelle (puutarha, kastelu, vedensyöttö). Älä käytä syttyville, vaarallisille nesteille tai juomavedelle. Vältä epäpuhtauksia, hiekkaa ja syövyttäviä aineita.

Kuinka pitkä takuuaika on?

Takuu on 36 kuukautta ostopäivästä, ja se kattaa materiaali- ja valmistusvirheet. Se ei kata normaalia kulumista, onnettomuuksia, muutoksia eikä kuljetuskustannuksia.

Kuinka pumppu puhdistetaan?

Irrota pumppu aina ennen puhdistusta. Huuhtele kammio puhtaalla vedellä. Älä käytä liuottimia kuten bensiiniä tai alkoholia. Säilytä kuivassa ja pakkaselta suojatussa paikassa.

Mitä tehdä, jos pumppu ei ime vettä?

Tarkista, että pumppu on täytetty vedellä ja imuletku on tiivis. Puhdista takaiskuventtiilin suodatin. Varmista, että veden ulostulo on auki ilman poistamiseksi. Imukorkeus ei saa ylittää 8 metriä.

Voiko pumppua käyttää ulkona?

Ei, pumppu on tarkoitettu vain sisäkäyttöön. Siinä ei ole roiskevesisuojausta, eikä sitä saa altistaa sateelle tai kosteudelle. Sijoita se kuivaan ja tuuletettuun paikkaan.

Onko pumpussa lämpösuoja?

Kyllä, lämpöherkkä kytkin suojaa moottoria ylikuormitukselta. Jos pumppu pysähtyy, puhdista pumpun runko epäpuhtauksista, jotka voivat aiheuttaa liiallista kitkaa.

Mikä on pumpun äänitaso?

Äänenpainetaso on 70 dB(A) ja äänitehotaso 84 dB(A). Käytä kuulosuojaimia, jos melu ylittää 85 dB(A).

Täyttääkö pumppu eurooppalaiset standardit?

Kyllä, POWXG9573-pumppu on CE-sertifioitu ja täyttää direktiivit 2011/65/EU, 2014/35/EU, 2014/30/EU, 2014/68/EU ja 2000/14/EY sekä standardit EN60335-1, EN60335-2-41, EN55014 ja EN13831.

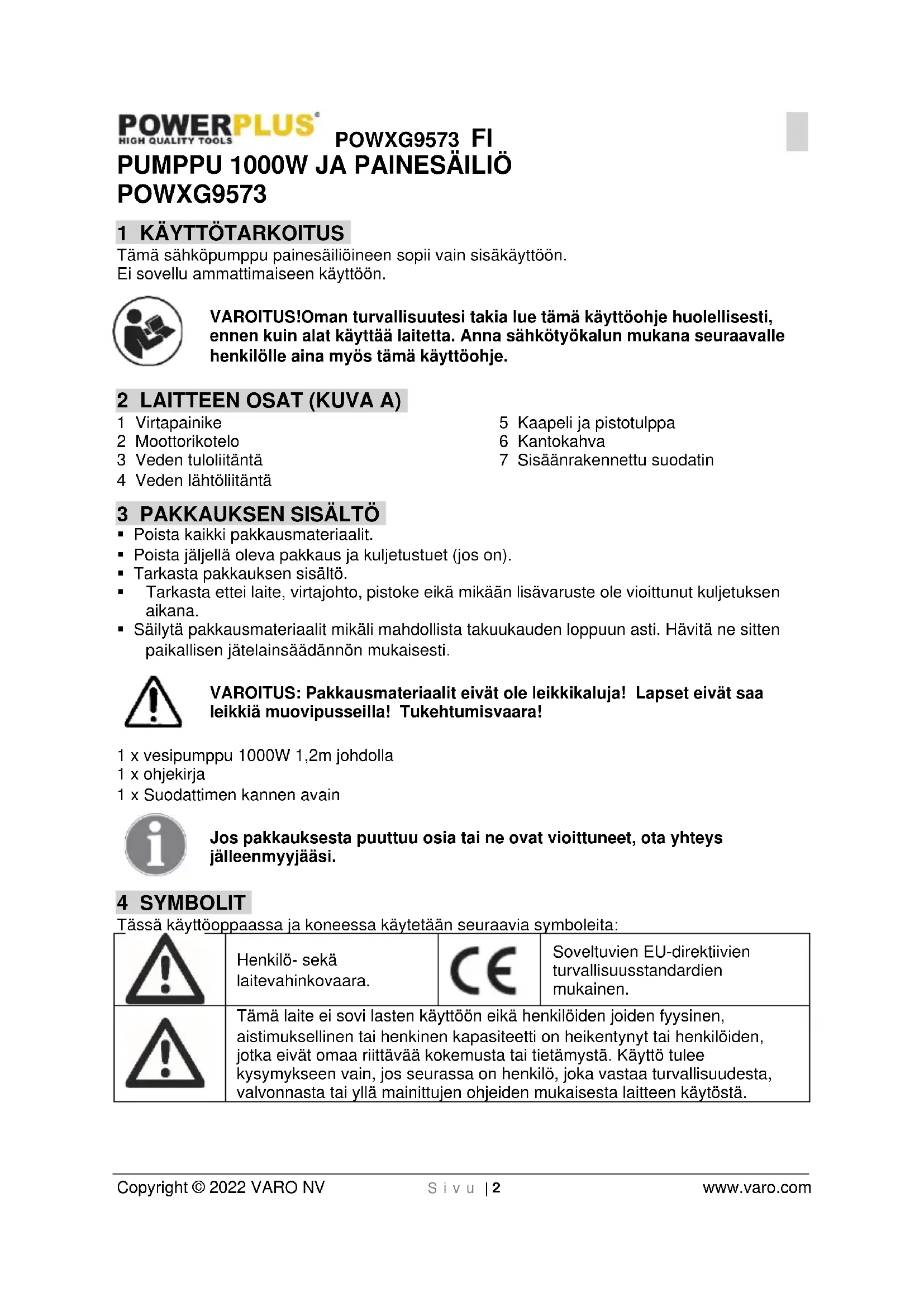

KÄYTTÖOHJE POWXG9573 PowerPlus

Tämä sähköpumppu painesäiliöineen sopii vain sisäkäyttöön.

Ei sovellu ammattimaiseen käyttöön.

VAROITUS!Oman turvallisuutesi takia lue tämä käyttöohje huolellisesti, ennen kuin alat käyttää laitetta. Anna sähkötyökalun mukana seuraavalle henkilölle aina myös tämä käyttöohje.

2 LAITTEEN OSAT (KUVA A)

1 Virtapainike
2 Moottorikotelo
3 Veden tuloliitäntä
4 Veden lähtöliitäntä

5 Kaapeli ja pistotulppa
6 Kantokahva
7 Sisäänrakennettu suodatin

3 PAKKAUKSEN SISÄLTÖ

■ Poista kaikki pakkausmateriaalit.
- Poista jäljellä oleva pakkaus ja kuljetustuet (jos on).
■ Tarkasta pakkauksen sisältö.
Tarkasta ettei laite, virtajohto, pistoke eikä mikään lisävaruste ole vioittunut kuljetuksen aikana.
- Säilytä pakkausmateriaalit mikäli mahdollista takuukauden loppuun asti. Hävitä ne sitten paikallisen jätelainsäädännön mukaisesti.

VAROITUS: Pakkausmateriaalit eivät ole leikkikaluja! Lapset eivät saa leikkiä muovipusseilla! Tukehtumisvaara!

1 x vesipumppu 1000W 1,2m johdolla
1 x ohjekirja
1 x Suodattimen kannen avain

Jos pakkauksesta puuttuu osia tai ne ovat vioittuneet, ota yhteys jälleenmyyjääsi.

4 SYMBOLIT

Tässä käyttöoppaassa ja koneessa käytetään seuraavia symboleita:

	Henkilö- sekä laitevahinkovaara.	CE	Soveltuvien EU-direktiivien turvallisuusstandardien mukainen.
	Tämä laite ei sovi lasten käyttöön eikä henkilöiden joiden fyysinen, aistimuksellinen tai henkinen kapasiteetti on heikentynyt tai henkilöiden, jotka eivät omaa riittävää kokemusta tai tietämystä. Käyttö tulee kysymykseen vain, jos seurassa on henkilö, joka vastaa turvallisuudesta, valvonnasta tai yllä mainittujen ohjeiden mukaisesta laitteen käytöstä.

5 ERITYISIÄ TURVAVAROITUKSIA

• Tässä vesipumpussa on veden ruiskutuksen suojaustoiminto ja pumpun saa asentaa vain kuivaan paikkaan. Älä aseta vesipumppua koskaan kosteaan tilaan tai käytä sitä sateella.
• Tätä vesipumppua ei saa käyttää helposti syttyvien tai vahingollisten nesteiden kanssa.
• Vesipumpun tyhjäkäyttöä on vältettävä.
• Tämä vesipumppu on tarkoitettu puhtaalle vedelle. Sen sovellusalaan kuuluu kastelu pihalla, vedenpumppaus kotitalouteen, ruiskutus puutarhassa tai maatilalla.
• Tätä vesipumppua ei saa altistaa pitkiksi ajoiksi epäpuhtauksille, hiekalle, kiville, tahmeille aineille jne. jotka ovat sekoittuneet pumpattavaan aineeseen. Koska siirrettävä materiaali voi sisältää syövyttäviä kemiallisia aineita, on tärkeää kiinnittää erityistä huomiota siihen, että estetään näiden aineiden vaikutus pumpun runkomateriaaliin. Tätä vesipumppua ei saa käyttää juomaveden siirtämiseen.

Tämä laite ei sovi lasten käyttöön eikä henkilöiden joiden fyysinen, aistimuksellinen tai henkinen kapasiteetti on heikentynyt tai henkilöiden, jotka eivät omaa riittävää kokemusta tai tietämystä. Käyttö tulee kysymykseen vain, jos seurassa on henkilö, joka vastaa turvallisuudesta, valvonnasta tai yllä mainittujen ohjeiden mukaisesta laitteen käytöstä...

6 LAITTEEN KOKOAMINEN

• Vesipumpun asennuksen aikana virran tulo vesipumppuun on kytkettävä pois.
• Laitteen asennuksen aikana se on pidettävä kuivassa ja hyvin tuuletetussa paikassa ympäristölämpötilan ollessa alle 40°C.
• Jos pumpattavan veden määrä on liian suuri, ja siitä on seurauksena kastelupaikan tulviminen, on mahdollista tehdä joitakin suojatoimenpiteitä (esim. laitteen asentaminen liian veden poistamiseen, hälytin, valmiustilapumppu, vesisäiliö jne.). Yhtiömme ei kuitenkaan vastaa mistään yahingoista, jotka siten ovat aiheutuneet.
• Ennen käyttöä vesipumpun turvallisuus on tarkastettava ja varmistettava, että virtajohto tai pistoke ei ole viojittunut.

6.1 Sähköliitäntä

• Asennuksesta vastaavan sähköteknikon on tarkastettava, että sähköliitäntä on määrävsten mukainen, samoin kuin maadoitusliitin.
• Suojakytkimellä varustetun sähkölliittimen nimellisvirta on tarkastettava - sen on oltava = 30mA.

6.2 Maadoitus

Vesipumppu on maadoitettava hyvin. Oikosulku johtaa takuun kyseisten pykälien mitätöintiin. Jos alkuperäisen kaapelin pituutta on lisättävä, silloin on käytettävä samanvahvuista kaapelia kuin alkuperäinen.

7 KÄYTTÖ

Pumput eiväl ole itse syöttäviä pumppuja. Tämä tarkoittaa, että imuputkeen on ensin asennettava:

1 Suodattimella varustettu takaiskuventtnli tämä varmistaa etia pumpun irrottamisen jälkeen letku ja pumppu ei käy kuivana. Tämä letkun osa työnnetään pois pumpattavaan veteen.
2. Liitosmuttenlla varustettu letku: tämä letkun pää kiinnitetään pumpun eteen.
3 Molemmat lisävarusteet on kierrettävä tiukasti kiinni letkuun käyttämällä letkun puristinta.

POWXG9573 FI

Ennen letkun kiinnittämistä pumppuun se on paras täyttää ensin vedellä. Sen jälkeen voit ruuvata kolmitiehanan tai toisen 25mm (1") liittimen pumpun ulostuloon; tämä on pumpun päällä.

Sitten sinun on täytettävä pumppukotelo vedellä sisäänrakennetun suodattimen läpi ja tiivistettävä se taas uudelleen.

Jos pumppukotelo ja letku on täytetty vedellä, voit kytkeä pumpun päälle on/off virtakatkaisimella.

Pumppu alkaa nyt heti pumpata vettä (automaattisen mallin ollessa kysymyksessä, painesäiliö täyttyy ensin ja kestää muutaman sekunnin ennen kuin vesi tulee ulos liitetystä letkusta).

Jos pumpun toiminto sitten taas katkaistaan, vesi pysyy pumppukotelossa ja letkussa mikä tarkoittaa, että kun pumppu kytketään seuraavan kerran toimintaan, se pumppaa heti vettä.

Ellei takaiskuventtiiliä ole asennettu tai jos tiiviste venttiilin ja letkun välillä ei toimi oikein (letkun puristin), koko laite voi taas kuivua ja se on täytettävä uudelleen, jotta pumppu toimisi oikein.

7.1 Paineputki

Paineputkea käytetään siirtämään vettä pumpusta veden kulutuskohtaan (esim. hana jne.). Jotta vedenpaineen aiheuttama kitkahäviö voitaisiin minimoida, suosittelemme käytettäväksi paineletkua, jonka läpimitta on vähintään 20mm (3/4").

• Kun puutarhapumppua käytetään, veden poistoaukon (esim. Hana tai veden ruiskutusaukko) on oltava auki niin, että ilma poistuu letkusta. Jos veden poistoaukko on suljettu, pumppu voi vioittua pumpun ylikuumenemisen vuoksi, jos sitä käytetään yli 5 minuuttia.
• Pumpun jääytymistä tai sen asettaminen jäätyvään paikkaan talvella on vältettävä.
• Veden mukana tuleva hiekka ja pienet kivet voivat nopeasti kuluttaa pumppua ja vähentää sen tehokkuutta. Siksi on välttämätöntä asentaa suodatin.
• Tämä vesipumppu ei sovi pitkäaikaiseen käyttöön, esim. teollisiin tai kaivosyrityksiin tai veden kierrätysjärjestelmiin.

7.2 Turvallisuusvaatimukset

• Tulovirran on oltava tuotteeseen merkittyjen teknisten tietojen mukainen. Katso paikallisen energian toimittajan ohjeita tarvittaessa liittämisolosuhteista. Jos pumppu tai pumpun kaapeli eivät ole yhteensopivia, älä liitä pumppua!
• Alä kanna koskaan pumppua kaapelista.
• Alä irrota koskaan pistoketta äläkä lyhennä kaapelia. Jos teet sen, mitätöit takuun. Pidä liitäntä (pistoke ja pistorasia) kuivana.
• Pumppu ei sovi käytettäväksi uima-altaissa eikä järvissä tai muissa paikoissa, joissa ihmiset voivat joutua fyysisesti kosketuksiin veden kanssa, ja siksi sitä ei saa käyttää sellaiseen tarkoitukseen.
• Irrota pumppu aina virtalähteestä, kun puhdistat sitä tai kun suoritat kunnossapitoa vesialtaassa. Tämä pumppu sopii veden pumppaamiseen, jonka lämpötila on vähintään 4 °C ja korkeintaan 35°C.
• Pumppu ei saa käydä kuivana, koska se voi aiheuttaa vikoja, joita ei enää voi korjata.
• Irrota pumppu aina sähköverkosta ennen puhdistamista tai kunnossapitoa.
• Puhdista kammiot säännöllisin väliajoin puhtaalla vedellä voidaksesi varmistaa, että ne eivät ole lian tukkimat.

8 PUHDISTUS JA HUOLTO

Huomio! Ennen kuin suoritat mitään töitä laitteessa, irrota virtajohto.

8.1 Puhdistus

Normaali olosuhteissa vesipumppua ei tarvitse huoltaa. Pumppua ei tulisi kuitenkaan pitää ulkona sateella, kosteassa paikassa tai likaisessa tai jäätyvässä tilassa.

• Jäätymistä, tyhjäkäyntiä tai lian aiheuttamaa tukkeutumista on vältettävä.
• Irrota aina virtajohto ennen kuin huollat pumppua.
• Jos virtajohto on vioittunut, ammattitaitoisen henkilön on vaihdettava se. Oikosulun aiheuttama vahinko ei sisälly takuun piiriin.
• Jos pumpun käytössä ilmenee vika, valtuutetun korjaamon on suoritettava takuun piiriin kuuluvat korjaukset.

Älä koskaan käytä bensiinin, alkoholin tai ammoniakkiveden tapaisia liuottimia. Nämä liuottimet voivat vahingoittaa muoviosia.

9 TEKNISET TIEDOT

Tyyppi	POWXG9573
Verkkojännite	230V~ /50Hz
Nimellisteho	1000W
Maks. pumpun kapasiteetti	3500 l/tunti
Maks. nostro	44 m
Maks. imutaso	7m
Maks. veden lämpötila	35°C
Imuletkun tuloaukon min. läpimitta	1" (25 mm)
Paineputken poistoaukon min. läpimitta	3/8" (9,53 mm)
Johdon pituus	1,2 m
Nimellispaine	0,44 mPa –4,4 bar
Kansainväl. suojausluokka	IPX4
Paino	12,54 kg
Sopiva neste	Puhdas vesi
Painesäiliön tilavuus	19L
Pumppukotelon /säiliön materiaali	Polypropyleeni / metalli

10 MELU

Melupäästöjen arvot on mitattu asianmukaisen standardin mukaan. (K=3)

Äänenpainetaso LpA 70 dB(A)

Äänitehotaso LwA 84 dB(A)

HUOMIO! Käytä kuulosuojaimia, kun äänenpaine on yli 85 dB(A).

11 VIANETSINTÄ

VIKA	MAHDOLLINEN SYY	RATKAISU
Sähkömoottori käy. mutta pumppu ei ime vettä.	Pumpun käynnistämisen jälkeen pumppu el täyty vedellä.Imuletku ei ole riittävän kireällä.	Täytä pumppu vedellä.Tarkasta pumpun suositellut ja käytetyt osat ja komponentit esim. imuletkun liitos, paineletkun liitos, puristusrengas, imuletku, jne. mukaan lukien ruuvien tiivisteliuska, joka on tehly teflonista tai hamppunarusta.
	Pohjaventtiilin suodatin imuaukossa on tukkeutunut.	Puhdista imuaukon pohjaventtiili ja suodattimen sihti.
	Ilma ei pääse pois paineputkesta, koska vesiaukko on kiinni.	Kun pumppu alkaa imeä. avaa veden poistoaukko (esim. hana. ruiskutussuutin jne.).
	Odotusaika ei ole määräysten mukainen.	Täytä koko imuletku vedellä, tarkasta se uudelleen vähintään 7 minuutin sisällä pumpun käynnistämisen jälkeen.
	Liian suuri imupää (>8m).	Pienennä imupäätä.
	Pohjaventtiili ei ime vettä.	Tarkasta kaivon tai vesialtaan veden taso. Mikäli mahdollista lisää imuletkun pituutta.
Sähkömoottori ei käy.	Ei virtaa.	Tarkasta virransaanti.
	Tuulettimen suojus vaikeuttaa siiven pyörintää.	Vedä virtajohto irti. poista tuulettimen suojus ruuvi avaimella, asenna se sitten uudelleen kiertämällä siipeä kevyesti ja tarkasta pyöriikö se vapaasti.
	Tuuletin tukkeutunut.	Irrota pistoke pistorasiasta, siirrä akseli ruuviavaimellä tuulettimen suojuksen läpi. Jos akseli on tukkeutunut, lähetä se huoltopalveluun tarkastettavaksi.
Riittämätön veden ulos virtaus	Liian suuri imupää (>8m).	Tarkasta imupää.
	Pohjaventtiilin suodattimen sihti on tukkeutunut.	Puhdista suodattimen sihti.
	Imettävän veden tsoa alennettu liian paljon.	Upota pohjaventtiili syvälle veteen.
	Epäpuhtaudet ovat vähentäneet pumpun tehoa.	Pese pumpun kuori, imuletku ja poistoaukon paineletku painevedellä.
Lämpöherkkä katkaisin ei voi kytkeä pumppua pois.	Sähkömoottorin ylikuormitus moottoriin kerääntyneiden epäpuhtauksien aiheuttaman.	Pese pumpun kuori painovcdcllä.
Pumpun katkaisin on aina OFF tai ON.	Takaiskuventtiiliä ei ole asennettu imuletkuun.	Tarkasta ja katso, onko venttiili asennettu imuputkeen.
Usein toistuva pumpunkytkeytyminen OfOFF 0" (käytettäessä kotitalouden vedensaantijärjestelmässä).	Kumivaipan repeäminen painesäiliössä.	Vaihda kumivaippa tai säiliö.
	Ei paineilmaa säiliössä.	Käytä riittävän suurta venttiiliä ja liitä se 1,8 barin paineilmaan, ja täytä säiliö ilmalla.

12 TAKUU

• Tälle tuotteelle on annettu lakisääteinen 36 kuukauden takuu, joka alkaa hankintapäivämäärästä, jolloin ensimmäinen käyttäjä on ostanut tuotteen.
• Takuu kattaa kaikki materiaali- tai valmistusviat, mutta ei kata: normaalista osien kulumisesta johtuvia vikoja, kuten laakereita, harjoja, kaapeleita, tulppia tai lisävarusteita kuten poria, poran teriä, sahan teriä jne.; vahinkoja tai vikoja, jotka johtuvat väärinkäytöstä, onnettomuuksista tai tuotteeseen tehdyistä muutoksista; eikä myöskään kuljetuskustannuksia.
• Väärästä käytöstä johtuvat viat ja/tai vauriot eivät myöskään kuulu takuun piiriin.
• Pidätämme myös itsellämme oikeuden hylätä vaatimus, joka koskee työkalun väärästä käytöstä aiheutunutta ruumiillista vammaa.
• Korjaukset saa suorittaa vain Powerplus työkalujen valtuuttamassa huoltopisteessä.
  ■ Lisätietoja saat tarvittaessa puhelinnumerosta 00 32 3 292 92 90.
• Asiakas vastaa myös mahdollisista kuljetuskustannuksista, ellei ole kirjallisesti toisin sovittu.
• Samanaikaisesti mitään vaatimuksia ei voida tehdä takuuseen, jos laitteessa ilmenevä vika on seurausta laiminlyödystä huollosta tai ylikuormituksesta.
• Takuun piiriin eivät kuulu viat, jotka johtuvat nesteen tunkeutumisesta laitteeseen, liiallisesta pölystä, tahallisesti aiheutetusta viasta (tahallisesta toiminnasta tai huolimattomuudesta johtuen), väärästä käytöstä (laitteelle sopimattomat käyttötarkoitukset), taitamattomasta käytöstä (esim. käsikirjan ohjeita ei noudateta), väärästä kokoamisesta, salaman iskusta, virheellisestä verkkojännitteestä. Tämä lista ei ole rajoittava.
• Vaatimusten hyväksyminen takuun piiriin kuuluvana ei voi koskaan johtaa takuukauden pidentämiseen eikä uuden takuukauden alkamiseen, jos laite joudutaan vaihtamaan uuteen.
• Laitteet tai osat jotka on vaihdettu takuun piiriin kuuluvana, ovat Varo NV:n omaisuutta.
• Pidätämme itsellämme oikeuden hylätä vaatimukset, jos hankintaa ei voida tarkistaa tai jos on ilmeistä, ettei tuotetta ei ole huollettu asianmukaisesti. (ilmanottoaukkojen puhdistus, hiiliharjojen säännöllinen huolto,...)
• Säilytä kassakuitti ostopäivämäärän tositteena.
• Työkalu on palautettava purkamattomana jälleenmyyjälle hyväksyttävän puhtaassa kunnossa, alkuperäisessä muotoillussa laatikossaan (mikäli käytettävissä tälle yksikölle) ostotositteen kera.

13 LAITTEEN KÄYTÖSTÄ POISTAMINEN

Jos joudut poistamaan laitteen käytöstä pitkäaikaisen käytön jälkeen, älä hävitä sitä tavallisen kotitalousjätteen mukana, vaan huolehdi sen hävittämisestä ympäristöä suojaavalla tavalla.

Sähkölaitteiden tuottamia jätteitä ei saa käsitellä tavallisten kotitalousjätteiden tapaan. Vie ne kierrätettäväksi asianmukaiseen paikkaan. Kysy neuvoa kierrätyksestä paikallisilta viranomaisilta tai jälleenmyyjältä.

14 YHDENMUKAISUUSILMOITUS

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIA ilmoittaa, että

Tuote: PUMPPU 1000W JA PAINESÄILIÖ

Tavaramerkki: POWERplus

Malli: POWXG9573

on yhdenmukaistettuihin eurooppalaisiin standardien soveltamiseen perustuvien sovellettavien eurooppalaisten direktiivien olennaisten vaatimusten ja muiden asiaankuuluvien säännösten mukainen. Laitteen luvaton muokkaaminen johtaa tämän vakuutuksen mitätöitymiseen.

Euroopan yhteisön direktiivit (sekä niiden mahdolliset muutokset allekirjoituspäivään saakka):

2011/65/EU

2014/35/EU

2014/30/EU

2014/68/EU

2000/14/EC

Annex V

LwA

Measured

82dB(A)

Guaranteed

84dB(A)

Eurooppalaiset yhdenmukaistetut standardit (sekä niiden mahdolliset muutokset allekirjoituspäivään saakka):

EN60335-1 : 2012

EN60335-2-41:2003

EN IEC55014-1 : 2021

Allekirjoittanut toimii yrityksen toimitusjohtajan puolesta,

Mentens Ludo

Ludo Mertens

Sääntelyasiat – vaatimuksenmukaisuudesta vastaava johtaja
