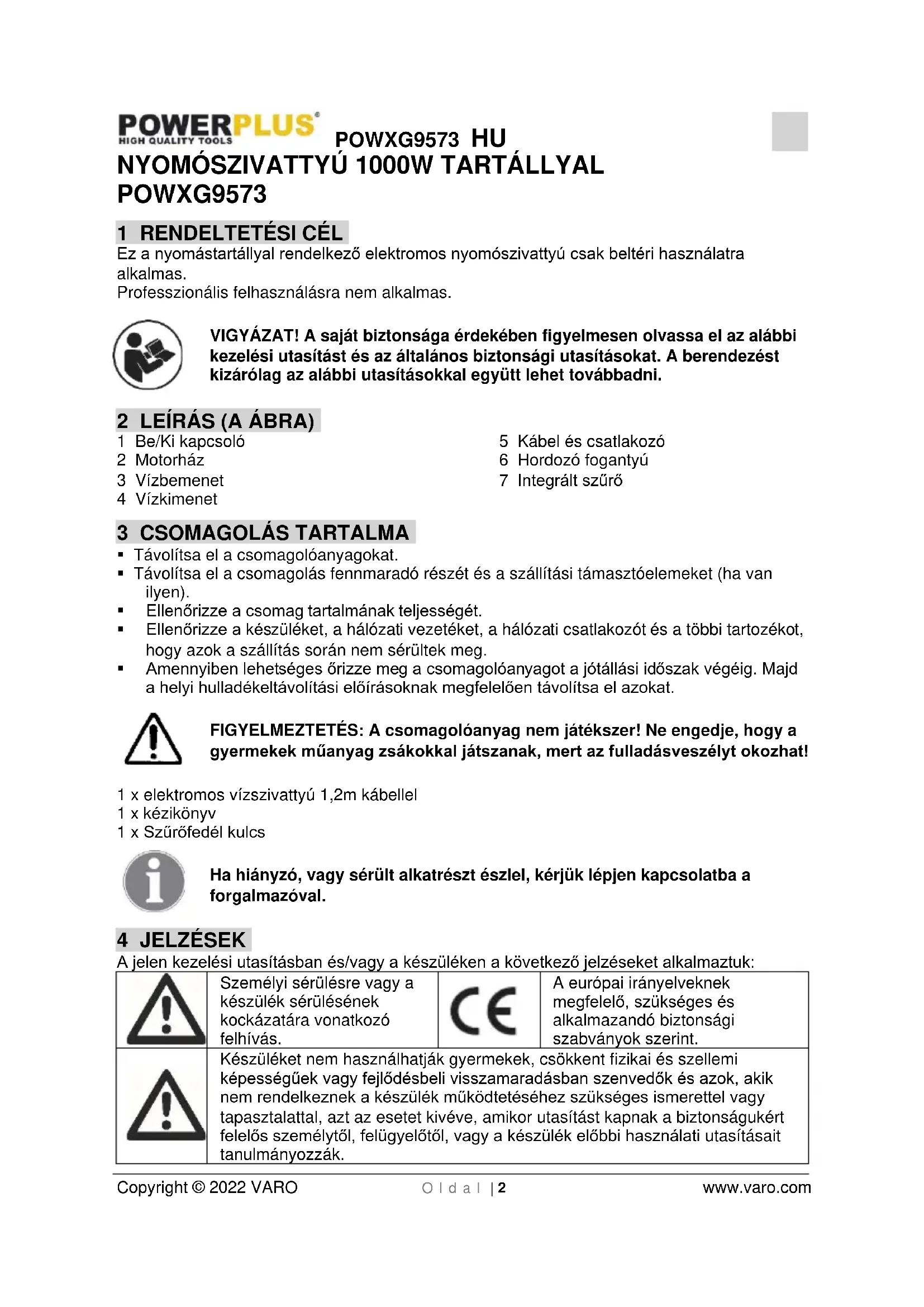

HASZNÁLATI ÚTMUTATÓ POWXG9573 PowerPlus

Ez a nyomástartállyal rendelkező elektromos nyomószivattyú csak beltéri használatra alkalmas. Professzionális felhasználásra nem alkalmas. VIGYÁZAT! A saját biztonsága érdekében figyelmesen olvassa el az alábbi kezelési utasítást és az általános biztonsági utasításokat. A berendezést kizárólag az alábbi utasításokkal együtt lehet továbbadni. 2 LEÍRÁS (A ÁBRA) 1 Be/Ki kapcsoló 2 Motorház 3 Vízbemenet 4 Vízkimenet 5 Kábel és csatlakozó 6 Hordozó fogantyú 7 Integrált szűrő

3 CSOMAGOLÁS TARTALMA

• Távolítsa el a csomagolóanyagokat.

• Távolítsa el a csomagolás fennmaradó részét és a szállítási támasztóelemeket (ha van ilyen).

• Ellenőrizze a csomag tartalmának teljességét.

• Ellenőrizze a készüléket, a hálózati vezetéket, a hálózati csatlakozót és a többi tartozékot, hogy azok a szállítás során nem sérültek meg.

• Amennyiben lehetséges őrizze meg a csomagolóanyagot a jótállási időszak végéig. Majd a helyi hulladékeltávolítási előírásoknak megfelelően távolítsa el azokat. FIGYELMEZTETÉS: A csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek műanyag zsákokkal játszanak, mert az fulladásveszélyt okozhat! 1 x elektromos vízszivattyú 1,2m kábellel 1 x kézikönyv 1 x Szűrőfedél kulcs Ha hiányzó, vagy sérült alkatrészt észlel, kérjük lépjen kapcsolatba a forgalmazóval. 4 JELZÉSEK A jelen kezelési utasításban és/vagy a készüléken a következő jelzéseket alkalmaztuk:

Személyi sérülésre vagy a készülék sérülésének kockázatára vonatkozó felhívás.

A európai irányelveknek megfelelő, szükséges és alkalmazandó biztonsági szabványok szerint.

Készüléket nem használhatják gyermekek, csökkent fizikai és szellemi képességűek vagy fejlődésbeli visszamaradásban szenvedők és azok, akik nem rendelkeznek a készülék működtetéséhez szükséges ismerettel vagy tapasztalattal, azt az esetet kivéve, amikor utasítást kapnak a biztonságukért felelős személytől, felügyelőtől, vagy a készülék előbbi használati utasításait tanulmányozzák.POWXG9573 HU Copyright © 2022 VARO O l d a l | 3 www.varo.com 5 KIEGÉSZÍTŐ BIZTONSÁGI ELŐÍRÁSOK HASZNÁLATÁHOZ

• A vízszivattyú vízpermetezés-védelmi funkcióval rendelkezik és csak száraz környezetben telepíthető. A szivattyút soha ne szerelje (el és működtesse esőben vagy nedves környezetben.

• A vízszivattyú nem használható gyúlékony vagy káros folyadékokkal.

• A vízszivattyú üresjáratát el kell kerülni.

• A vízszivattyút tiszta vízzel használja. A termék alkalmazása magában foglalja a kerti locsolást, vízellátást a háztartás számára és a vízpermetezést a kertben vagy a szántóföldön.

• A vízszivattyút nem sz0abad hosszú időre kitenni a felszívott anyagba kevert szennyeződésnek, homoknak, köveknek, ragacsos anyagoknak, stb. Mivel a felszívott anyag kémiai korrozív anyagokat tartalmazhat, fordítson külön figyelmet arra, hogy a szivattyútest anyagát megvédje az ezek által okozott kártól. A szivattyú nem használható ivóvíz mozgatására. A készüléket nem használhatják gyermekek, testi, szellemi vagy fejlődésbeli fogyatékosságban szenvedő személyek, és azok, akik nem ismerik a készüléket és annak használatát, kivéve, ha ezek a személyek a biztonságukért felelős személytől, felügyelőtől utasítást kapnak, vagy ha a készülék használatára vonatkozó utasításokkal megismerkedtek. 6 ÖSSZESZERELÉS

• A szivattyú telepítése során a szivattyú áramellátását le kell kapcsolni.

• A berendezés telepítése során száraz és jól szellőző feltételek között kell tartani azt, 40°C környezeti hőmérséklet alatti körülmények között.

• Ha a felszivattyúzott víz mennyisége az Ön tevékenysége miatt túl sok és a víz elönti az öntözni kívánt területet, meg kell tenni néhány óvintézkedést (pl. a többletvíz elvezetésére szolgáló berendezés telepítése, riasztóberendezés, pótszivattyú, víztároló, stb.). Cégünk azonban nem felelős semmiféle ebből eredő kárért.

• Használat előtt a vízszivattyút biztonsági szempontból ellenőrizni kell, győződjön meg arról, hogy a tápkábel és a dugasz nem károsodott. Hibás vízszivattyú használata szigorúan tilos.

6.1 Elektromos csatlakozás

• A telepítésért felelős elektromos szakembernek meg kell győződnie arról, hogy az elektromos csatlakozás megfelel a szabványoknak, beleértve a földelést is.

• Ellenőrizni kell a védőkapcsolóval ellátott elektromos csatlakozóban folyó névleges áramot, melynek 30mA-nak kell lennie.

A vízszivattyút földelni kell. A rövidzárlat a garancia vonatkozó fejezeteit érvénytelenné teszi. Ha az eredeti kábelhosszúság növelésére van szükség, csak az eredeti kábelnek megfelelő keresztmetszetű kábel használható. 7 ÜZEMELTETÉS A szivattyúk nem önfeltöltő szivattyúk. Ebből következik, hogy elsőként a szívótömlőt kell csatlakoztatni az alábbiak szerint: 1 A visszacsapó szelep a szűrövei. Ennek a résznek a beiktatásával érhető el, hogy a szivattyú kikapcsolása után a tömlőben ne folyjon víz, és a szivattyú ne működjön szárazon. A tömlőnek ez a szakasza megakadályozza a víz szivattyúzását. 2 A tömlő csatlakozócsonkja a csatolóanyával. A tömlőnek ez a vége a szivattyú elülső részéhez kapcsolódik. 3 Mindkét tartozékrészt szilárdan rá kell erősíteni a tömlőre a bilincsekkel.POWXG9573 HU Copyright © 2022 VARO O l d a l | 4 www.varo.com Mielőtt rögzítjük a tömlőt a szivattyún, célszerű előbb azt feltölteni vízzel. Ezt követően csavarozzuk fel a háromállású csapot vagy egy másik 25 mm-es csatlakozót a szivattyú kimenetére. Ez utóbbi a szivattyú felső részén van. Majd töltse fel a szivattyúházat vízzel a beépített szűrőn keresztül, és zárja le. Ha a szivattyú háza és a tömlő egyaránt fel van töltve vízzel, akkor a BE/KI kapcsolóval bekapcsolhatjuk a szivattyút. A szivattyú azonnal megkezdi a víz szivattyúzását (az automatikus változat esetében először feltöltődik a nyomóoldali tartály, és így néhány másodpercbe telik, amíg a víz kezd kifolyni a csatlakoztatott tömlőből). Ha ezt követően kikapcsoljuk a szivattyút, akkor a szivattyú háza és a tömlő vízzel feltöltve marad, és ez azt jelenti, hogy a következő bekapcsoláskor azonnal megkezdődik a víz szivattyúzása. Ha nincs visszacsapó szelep beiktatva, vagy ha a szelep és a tömlő közti tömítés nem megfelelő (szoros tömlőbilincs kell!), akkor a szivattyú szárazon futhat, és ismételten fel kell tölteni ahhoz, hogy megfelelően működjön.

A nyomóvezeték arra használatos, hogy a vizet a szivattyútól a vízfogyasztási ponthoz szállítsuk (pl. vízcsap, stb.). A víznyomás által okozott súrlódás minimalizálása érdekében javasoljuk, hogy legalább 20 mm átmérőjű nyomóvezetéket használjon.

• Amikor a kerti szivattyú működik, a víz kivezető nyílása (pl. vízcsap vagy permetező- berendezés) legyen nyitva, így a csőben található levegő el tud távozni. Ha a kivezető nyílás zárva van, az a szivattyú túlmelegedés okozta károsodásához vezethet, amennyiben a szivattyú több mint 5 percig működik.

• El kell kerülni a szivattyú elfagyását, illetve az nem helyezhető télen fagyos környezetbe.

• A felszívott vízben található homok és kavicsok a szivattyú gyors elhasználódásához vezet és lecsökkenti annak effektív kapacitását, ezért egy szűrő telepítésére van szükség.

• A vízszivattyú nem alkalmas hosszú távú felhasználásra, pl. ipari vagy bányászati környezetben vagy víztisztítási rendszerekben.

7.2 Biztonsági követelmények

• A tápellátásnak meg kell egyeznie a terméken található specifikációval. Ha szükséges, vegye fel a kapcsolatot a helyi áramszolgáltatóval a kapcsolási környezet kialakításához. Ha a szivattyú vagy a kábel nem megfelelő, ne csatlakoztassa a szivattyút!

• A szivattyút soha ne szállítsa a kábelnél fogva.

• Soha ne távolítsa el a dugaszt és ne rövidítse le kábelt. Ha ez megtörténik, a garancia érvényét veszti. A csatlakozást (dugasz és aljzat) tartsa szárazon.

• A szivattyú nem alkalmas olyan úszómedencékben és tavakban történő használatra, ahol a személyek fizikai kapcsolatba kerülhetnek a vízzel, ezért erre a célra ne használja.

• A tó tisztítása vagy karbantartása esetén a szivattyú áramellátását minden esetben kapcsolja ki. A szivattyú 4 °C minimális hőmérsékletű és 35 °C maximális hőmérsékletű víz szivattyúzására használható.

• A szivattyú nem száradhat ki, mert ez kijavíthatatlan károsodást okoz.

• Mindig áramtalanítsa a szivattyút, mielőtt tisztítási vagy karbantartási munkálatot végez rajta.

• A szivattyú kamráit időnként tisztítsa meg tiszta vízzel, hogy megelőzze a szennyeződés miatt keletkező eldugulást.

8 TISZTÍTÁS ÉS KARBANTARTÁS

Figyelem! Mielőtt bármiféle munkálatba kezd a berendezésen, áramtalanítsa aztPOWXG9573 HU Copyright © 2022 VARO O l d a l | 5 www.varo.com

Normális körülmények között a szivattyú nem igényel karbantartást. A szivattyú azonban nem helyezhető szabadtérre esőzés esetén, vagy nedves területre, vagy szennyezett, vagy fagyott környezetbe.

• Az elfagyást, üresjáratot vagy eltömődést el kell kerülni.

• A szivattyú karbantartása előtt mindig kapcsolja ki az áramellátást.

• Ha a tápkábel megsérül, azt csak szakképzett személyzet cserélheti ki. A rövidzárlat által okozott károkra a garancia nem vonatkozik.

• Ha a szivattyú működésében hibát észlel, a garanciális javítást az arra felhatalmazott javítóközpontban kell elvégeztetni. Ne használjon olyan oldószereket mint például alkohol, ammóniás víz, stb. Ezek az oldószerek károsíthatják a műanyag alkatrészeket.

Típus POWXG9573 Hálózati feszültség 230V~ /50Hz Névleges teljesítmény 1000W Max. szivattyú-kapacitás 3500 l/óra Max. emelés 44 m Maximális szívási szint

Max. vízhőmérséklet 35°C Min. szívóvezeték átmérő 1” (25 mm) Minimális nyomóvezeték-átmérő 3/8” (9,53 mm) Kábelhosszúság 1,2 m Névleges nyomás 0,5 mPa –5 bar Nemzetközi védelmi fokozat IPX4 Tömeg 12,54 kg Alkalmas Tiszta vízhez Hidrofor térfogata 19L Szivattyúház / Hidrofor anyaga PP / Fém 10 ZAJ A zajkibocsátási értékeket a vonatkozó szabvány szerint mérték. (K=3) Hangnyomásszint LpA 70 dB(A) Hangteljesítményszint LwA 84 dB(A) FIGYELEM! Viseljen hallásvédelmi felszerelést, amikor a gép túllépi a 85 dB(A) hangnyomásszintet.

MEGOLDÁS Az elektromotor működik, de a szivattyú nem szívja a A szivattyú elindítása után a szivattyútest nem telik meg vízzel. Töltse (el a szivattyút vízzel.POWXG9573 HU Copyright © 2022 VARO O l d a l | 6 www.varo.com PROBLÉMA

MEGOLDÁS vizet. A szívócső nem meglelek) szorossága. Ellenőrizze a szivattyú javasolt ós használt alkatrészeit és összetevőit, pl. a szívócső csatlakozását, a nyomóvezeték csatlakozását, a szorítógyűrűt, a szívócsőt, stb., beleértve a Teflonból, vagy kenderből készült csavartömítés is. A szivattyú csak megfelelő tömítés esetén működik. A szívóbemenet alsó szelepének szűrője eltömődött. Tisztítsa meg a szívóbemenet alsó szelepét és a szűrőt. A nyomóvezetékből nem engedhető ki a levegő, mert a kivezető nyílás zárva van. Amikor a szivattyú szívni kezd, nyissa ki a kivezető nyílást (pl. csap, permetezőfej, stb.). A várakozási idő nem telel meg az előírásoknak. Töltse fel a teljes szívócsövet vízzel vagy ellenőrizze azt legalább 7 perccel a szivattyú elindítását követően. Túlzott szívómagasság (> 8m) Csökkentse a szívómagasságot. A visszacsapó szelep nem szívja fel a vizet. Ellenőrizze a kút vagy tó vízszintjét. Ha lehetséges, növelje a szívócső hosszát. Az elektromotor nem működik. Nincs áramellátás. Ellenőrizze az áramellátást. A ventilátor-burkolat akadályozza a lapát forgását. Húzza ki a tápellátó dugaszt, egy csavarhúzóval távolítsa el a ventilátor- burkolatot és telepítse azt újra a lapát elforgatásával azt ellenőrizendő, hogy a lapát szabadon mozog. A ventilátor eltömődött. Húzza ki a tápellátó dugaszt, egy csavarhúzóval húzza ki a tengelyt a ventilátor-burkolaton keresztül. Ha a tengely eltömődött, küldje el egy javítóközpontba vizsgálatra. Nem megfelelő vízkifolyás. Túlzott szívómagasság (> 8 m). Ellenőrizze a szívómagasságot A visszacsapó szelep szűrője eltömődött. Tisztítsa meg a szúrót. A leszívandó víz szintje túlságosan lecsökkent. Merítse az alsó szelepet mélyen a vízbe. A szennyeződések lecsökkentették a szivattyú effektív kapacitását. Nagynyomású vízzel tisztítsa meg a szivattyúházat, a szívócsőt és a kivezető nyomóvezetéket. A hőérzékélő kapcsoló nem képes kikapcsolni a szivattyút. Az elektromotor túlterhelése a motorba került szennyeződések okozta súrlódás miatt. Nagynyomású vízzel mossa ki a szivattyúházat.POWXG9573 HU Copyright © 2022 VARO O l d a l | 7 www.varo.com PROBLÉMA

MEGOLDÁS A szivattyú kapcsolója mindig KI vagy BE állapotban van. A szívócsőn nincs elzárószelep Ellenőrizze, hogy van-e elzárószelep a szívócsőn. A szivattyú kapcsolójának gyakori KI/BE kapcsolása (háztartási vízellátó- rendszerként történő használat esetén). A gumiburkolat elszakadása a hidroforban Cserélje ki a gumiburkolatot vagy a tartályt Nincs sűrített levegő a tartályban. Használjon egy megfelelő szelepet és ezt csatlakoztassa egy 1,8 bar-os sűrített levegő tápforráshoz és (öltse fel a tartályt levegővel.

• A jogi előírásoknak megfelelően az alábbi termékre 36 hónapos jótállási időszak érvényes, mely azon a napon lép életbe, amikor az első felhasználó megvásárolja a terméket.

• Ez a jótállás fedez minden anyagi vagy gyártási hibát, de nem tartalmazza: az akkumulátorokat, a töltőket, az elhasználódás következtében meghibásodott alkatrészeket, például a csapágyakat, keféket, vezetékeket, csatlakozókat, vagy más egyéb tartozékokat, mint például a fúrókat, fúrófejeket, fűrészlapokat stb.; a nem megfelelő felhasználásból, balesetből vagy a módosításból eredő sérüléseket és meghibásodásokat; sem pedig a szállítási díjat.

• A nem rendeltetésszerű használatból eredő károsodásokra és meghibásodásokra szintén nem vonatkozik a jótállás.

• A készülék nem rendeltetésszerű használatából eredő sérülésekért sem vállalunk felelősséget.

• A javításokat csak a Powerplus szerszámgépek javításához engedéllyel rendelkező ügyfélszolgálati központ végezheti el.

• Ha további információra van szüksége, hívja a 00 32 3 292 92 90 telefonszámot.

• A szállítási költségeket mindig az ügyfél viseli, kivéve, ha arról írásban másképp nem állapodnak meg.

• Ugyanakkor, ha a készülék sérülése a karbantartás elmulasztásának vagy túlterhelésnek a következménye, akkor a jótállásra nem lehet kárigényt benyújtani.

• Határozottan kizárja a jótállást az, ha a sérülés folyadék beszivárgásának, túl sok por bejutásának, szándékos rongálásnak (szándékos vagy túlzott gondatlanság), nem megfelelő használatnak (a készülék rendeltetésétől eltérő célra történő használat), illetéktelen használatnak (pl. a használati utasításban foglaltaknak figyelmen kívül hagyása), szakértelem nélküli összeszerelésnek, villámcsapásnak, hibás hálózati feszültségnek a következménye. Ez a lista nem korlátozó.

• A reklamáció elfogadása semmi esetben sem jelenti a jótállási időszak meghosszabbítását, sem pedig egy új jótállási időszak kezdetét a készülék cseréje esetén.

• Azok az eszközök és alkatrészek, melyek a jótállás keretében kerülnek kicserélésre, a Varo NV tulajdonát képezik.

• Fenntartjuk a reklamáció visszautasításának jogát, amikor a vásárlást nem tudja igazolni, vagy amikor világos, hogy a termék karbantartását nem megfelelõen végezte. (tiszta szellõzõnyílások, rendszeresen ellenõrzött szénkefék,...)

• A vásárlási szelvényt a vásárlás idõpontjának bizonyításához meg kell õrizni.

• A szerszámot szétszerelés nélkül és elfogadhatóan tiszta állapotban kell visszaküldeni a forgalmazóhoz, az eredeti formakövetõ dobozban (ha tartozik ilyen az egységhez) és a vásárlási szelvénnyel együtt.POWXG9573 HU Copyright © 2022 VARO O l d a l | 8 www.varo.com

Ha a gép elhasználódott, ne dobja a háztartási szemétbe, hanem gondoskodjon környezetbarát elhelyezéséről! Az elhasználódott elektromos termékeket ne dobja a háztartási hulladékok közé. Kérjük, hogy gondoskodjon azok újrahasznosításáról, amennyiben erre lehetősége van. Az újrahasznosítási lehetőségekről érdeklődjön a helyi köztisztasági szerveknél!

14 MEGFELELŐSÉGI NYILATKOZAT

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, kijelenti, hogy A termék típusa: NYOMÓSZIVATTYÚ 1000W TARTÁLLYAL Márkanév: POWERplus Cikkszám: POWXG9573 megfelel a harmonizált európai szabványok alkalmazásán alapuló, idevonatkozó európai irányelvek alapvető követelményeinek és egyéb vonatkozó rendelkezéseinek. A készülék bármilyen illetéktelen módosítása érvényteleníti a jelen nyilatkozatot. Európai irányelvek (ideértve, adott esetben, azok módosításait az aláírás időpontjáig): 2011/65/EU 2014/35/EU 2014/30/EU 2014/68/EU 2000/14/EC Annex V LwA Measured 82dB(A) Guaranteed 84dB(A) Harmonizált európai szabványok (ideértve, adott esetben, azok módosításait az aláírás időpontjáig): EN60335-1 : 2012 EN60335-2-41 : 2003
