HASZNÁLATI ÚTMUTATÓ POWXG9447 PowerPlus

6.2 A „nyomásszabályozó” összeszerelése (csak a POWXG9447-nél) ..................... 4

8.2 A beépített szűrő tisztítása ..................................................................................... 5

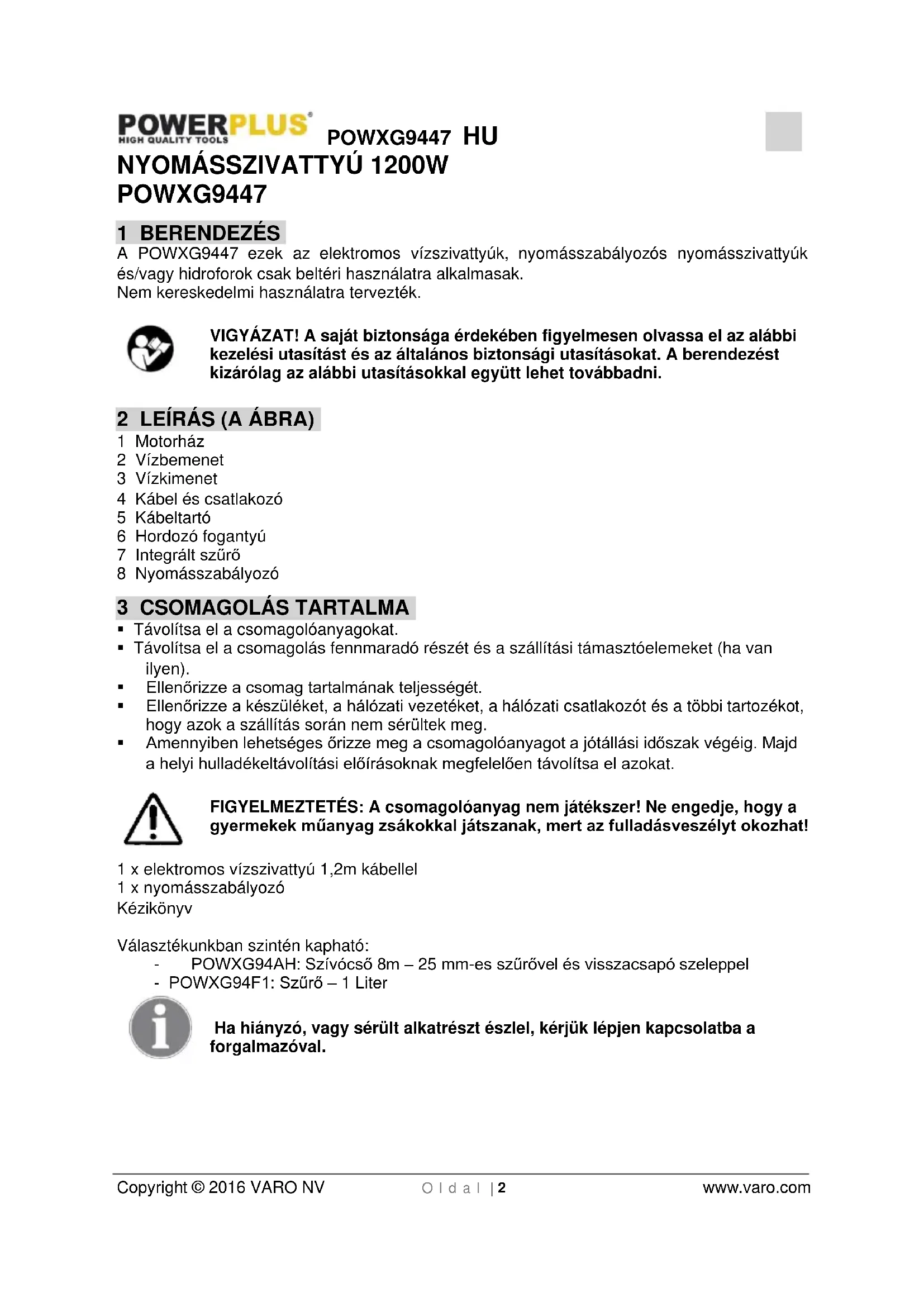

POWXG9447 1 BERENDEZÉS A POWXG9447 ezek az elektromos vízszivattyúk, nyomásszabályozós nyomásszivattyúk és/vagy hidroforok csak beltéri használatra alkalmasak. Nem kereskedelmi használatra tervezték. VIGYÁZAT! A saját biztonsága érdekében figyelmesen olvassa el az alábbi kezelési utasítást és az általános biztonsági utasításokat. A berendezést kizárólag az alábbi utasításokkal együtt lehet továbbadni. 2 LEÍRÁS (A ÁBRA) 1 Motorház 2 Vízbemenet 3 Vízkimenet 4 Kábel és csatlakozó 5 Kábeltartó 6 Hordozó fogantyú 7 Integrált szűrő 8 Nyomásszabályozó

3 CSOMAGOLÁS TARTALMA

Távolítsa el a csomagolóanyagokat. Távolítsa el a csomagolás fennmaradó részét és a szállítási támasztóelemeket (ha van ilyen). Ellenőrizze a csomag tartalmának teljességét. Ellenőrizze a készüléket, a hálózati vezetéket, a hálózati csatlakozót és a többi tartozékot, hogy azok a szállítás során nem sérültek meg. Amennyiben lehetséges őrizze meg a csomagolóanyagot a jótállási időszak végéig. Majd a helyi hulladékeltávolítási előírásoknak megfelelően távolítsa el azokat. FIGYELMEZTETÉS: A csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek műanyag zsákokkal játszanak, mert az fulladásveszélyt okozhat! 1 x elektromos vízszivattyú 1,2m kábellel 1 x nyomásszabályozó Kézikönyv Választékunkban szintén kapható: - POWXG94AH: Szívócső 8m – 25 mm-es szűrővel és visszacsapó szeleppel - POWXG94F1: Szűrő – 1 Liter Ha hiányzó, vagy sérült alkatrészt észlel, kérjük lépjen kapcsolatba a forgalmazóval.POWXG9447 HU Copyright © 2016 VARO NV O l d a l | 3 www.varo.com 4 JELZÉSEK A jelen kezelési utasításban és/vagy a készüléken a következő jelzéseket alkalmaztuk:

Személyi sérülésre vagy a készülék sérülésének kockázatára vonatkozó felhívás.

A európai irányelveknek megfelelő, szükséges és alkalmazandó biztonsági szabványok szerint.

Készüléket nem használhatják gyermekek, csökkent fizikai és szellemi képességűek vagy fejlődésbeli visszamaradásban szenvedők és azok, akik nem rendelkeznek a készülék működtetéséhez szükséges ismerettel vagy tapasztalattal, azt az esetet kivéve, amikor utasítást kapnak a biztonságukért felelős személytől, felügyelőtől, vagy a készülék előbbi használati utasításait tanulmányozzák. 5 KIEGÉSZÍTŐ BIZTONSÁGI ELŐÍRÁSOK HASZNÁLATÁHOZ A vízszivattyú vízpermetezés-védelmi funkcióval rendelkezik és csak száraz környezetben telepíthető. A szivattyút soha ne szerelje (el és működtesse esőben vagy nedves környezetben. A vízszivattyú nem használható gyúlékony vagy káros folyadékokkal. A vízszivattyú üresjáratát el kell kerülni. A vízszivattyút tiszta vízzel használja. A termék alkalmazása magában foglalja a kerti locsolást, vízellátást a háztartás számára és a vízpermetezést a kertben vagy a szántóföldön. A vízszivattyút nem sz0abad hosszú időre kitenni a felszívott anyagba kevert szennyeződésnek, homoknak, köveknek, ragacsos anyagoknak, stb. Mivel a felszívott anyag kémiai korrozív anyagokat tartalmazhat, fordítson külön figyelmet arra, hogy a szivattyútest anyagát megvédje az ezek által okozott kártól. A szivattyú nem használható ivóvíz mozgatására. A készüléket nem használhatják gyermekek, testi, szellemi vagy fejlődésbeli fogyatékosságban szenvedő személyek, és azok, akik nem ismerik a készüléket és annak használatát, kivéve, ha ezek a személyek a biztonságukért felelős személytől, felügyelőtől utasítást kapnak, vagy ha a készülék használatára vonatkozó utasításokkal megismerkedtek. 6 ÖSSZESZERELÉS A szivattyú telepítése során a szivattyú áramellátását le kell kapcsolni. A berendezés telepítése során száraz és jól szellőző feltételek között kell tartani azt, 40°C környezeti hőmérséklet alatti körülmények között. Ha a felszivattyúzott víz mennyisége az Ön tevékenysége miatt túl sok és a víz elönti az öntözni kívánt területet, meg kell tenni néhány óvintézkedést (pl. a többletvíz elvezetésére szolgáló berendezés telepítése, riasztóberendezés, pótszivattyú, víztároló, stb.). Cégünk azonban nem felelős semmiféle ebből eredő kárért. Használat előtt a vízszivattyút biztonsági szempontból ellenőrizni kell, győződjön meg arról, hogy a tápkábel és a dugasz nem károsodott. Hibás vízszivattyú használata szigorúan tilos.

6.1 Elektromos csatlakozás

A telepítésért felelős elektromos szakembernek meg kell győződnie arról, hogy az elektromos csatlakozás megfelel a szabványoknak, beleértve a földelést is. Ellenőrizni kell a védőkapcsolóval ellátott elektromos csatlakozóban folyó névleges áramot, melynek 30mA-nak kell lennie.POWXG9447 HU Copyright © 2016 VARO NV O l d a l | 4 www.varo.com

6.2 A „nyomásszabályozó” összeszerelése (csak a POWXG9447-nél)

A “nyomásszabályozó” a dobozban külön van csomagolva. Szerelje fel a kimenetre (felül) vagy a vízkimenetre. Szorítsa meg kézzel az ellenanyát.

A vízszivattyút földelni kell. A rövidzárlat a garancia vonatkozó fejezeteit érvénytelenné teszi. Ha az eredeti kábelhosszúság növelésére van szükség, csak az eredeti kábelnek megfelelő keresztmetszetű kábel használható. 7 ÜZEMELTETÉS A szivattyúk nem önfeltöltő szivattyúk. Ebből következik, hogy elsőként a szívótömlőt kell csatlakoztatni az alábbiak szerint: A visszacsapó szelep a szűrövei. Ennek a résznek a beiktatásával érhető el, hogy a szivattyú kikapcsolása után a tömlőben ne folyjon víz, és a szivattyú ne működjön szárazon. A tömlőnek ez a szakasza megakadályozza a víz szivattyúzását. A tömlő csatlakozócsonkja a csatolóanyával. A tömlőnek ez a vége a szivattyú elülső részéhez kapcsolódik. Mindkét tartozékrészt szilárdan rá kell erősíteni a tömlőre a bilincsekkel. Mielőtt rögzítjük a tömlőt a szivattyún, célszerű előbb azt feltölteni vízzel. Ezt követően csavarozzuk fel a háromállású csapot vagy egy másik 25 mm-es csatlakozót a szivattyú kimenetére. Ez utóbbi a szivattyú felső részén van. Majd töltse fel a szivattyúházat vízzel a beépített szűrőn keresztül, és zárja le. Ha a szivattyú háza és a tömlő egyaránt fel van töltve vízzel, akkor a BE/KI kapcsolóval bekapcsolhatjuk a szivattyút. A szivattyú azonnal megkezdi a víz szivattyúzását (az automatikus változat esetében először feltöltődik a nyomóoldali tartály, és így néhány másodpercbe telik, amíg a víz kezd kifolyni a csatlakoztatott tömlőből). Ha ezt követően kikapcsoljuk a szivattyút, akkor a szivattyú háza és a tömlő vízzel feltöltve marad, és ez azt jelenti, hogy a következő bekapcsoláskor azonnal megkezdődik a víz szivattyúzása. Ha nincs visszacsapó szelep beiktatva, vagy ha a szelep és a tömlő közti tömítés nem megfelelő (szoros tömlőbilincs kell!), akkor a szivattyú szárazon futhat, és ismételten fel kell tölteni ahhoz, hogy megfelelően működjön.

A nyomóvezeték arra használatos, hogy a vizet a szivattyútól a vízfogyasztási ponthoz szállítsuk (pl. vízcsap, stb.). A víznyomás által okozott súrlódás minimalizálása érdekében javasoljuk, hogy legalább 20 mm átmérőjű nyomóvezetéket használjon. Amikor a kerti szivattyú működik, a víz kivezető nyílása (pl. vízcsap vagy permetező- berendezés) legyen nyitva, így a csőben található levegő el tud távozni. Ha a kivezető nyílás zárva van, az a szivattyú túlmelegedés okozta károsodásához vezethet, amennyiben a szivattyú több mint 5 percig működik. El kell kerülni a szivattyú elfagyását, illetve az nem helyezhető télen fagyos környezetbe. A felszívott vízben található homok és kavicsok a szivattyú gyors elhasználódásához vezet és lecsökkenti annak effektív kapacitását, ezért egy szűrő telepítésére van szükség. A vízszivattyú nem alkalmas hosszú távú felhasználásra, pl. ipari vagy bányászati környezetben vagy víztisztítási rendszerekben.

7.2 Biztonsági követelmények

A tápellátásnak meg kell egyeznie a terméken található specifikációval. Ha szükséges, vegye fel a kapcsolatot a helyi áramszolgáltatóval a kapcsolási környezet kialakításához. Ha a szivattyú vagy a kábel nem megfelelő, ne csatlakoztassa a szivattyút! A szivattyút soha ne szállítsa a kábelnél fogva. Soha ne távolítsa el a dugaszt és ne rövidítse le kábelt. Ha ez megtörténik, a garancia érvényét veszti. A csatlakozást (dugasz és aljzat) tartsa szárazon.POWXG9447 HU Copyright © 2016 VARO NV O l d a l | 5 www.varo.com A szivattyú nem alkalmas olyan úszómedencékben és tavakban történő használatra, ahol a személyek fizikai kapcsolatba kerülhetnek a vízzel, ezért erre a célra ne használja. A tó tisztítása vagy karbantartása esetén a szivattyú áramellátását minden esetben kapcsolja ki. A szivattyú 4 °C minimális hőmérsékletű és 35 °C maximális hőmérsékletű víz szivattyúzására használható. A szivattyú nem száradhat ki, mert ez kijavíthatatlan károsodást okoz. Mindig áramtalanítsa a szivattyút, mielőtt tisztítási vagy karbantartási munkálatot végez rajta. A szivattyú kamráit időnként tisztítsa meg tiszta vízzel, hogy megelőzze a szennyeződés miatt keletkező eldugulást.

8 TISZTÍTÁS ÉS KARBANTARTÁS

Figyelem! Mielőtt bármiféle munkálatba kezd a berendezésen, áramtalanítsa azt

Normális körülmények között a szivattyú nem igényel karbantartást. A szivattyú azonban nem helyezhető szabadtérre esőzés esetén, vagy nedves területre, vagy szennyezett, vagy fagyott környezetbe. Az elfagyást, üresjáratot vagy eltömődést el kell kerülni. A szivattyú karbantartása előtt mindig kapcsolja ki az áramellátást. Ha a tápkábel megsérül, azt csak szakképzett személyzet cserélheti ki. A rövidzárlat által okozott károkra a garancia nem vonatkozik. Ha a szivattyú működésében hibát észlel, a garanciális javítást az arra felhatalmazott javítóközpontban kell elvégeztetni. Ne használjon olyan oldószereket mint például alkohol, ammóniás víz, stb. Ezek az oldószerek károsíthatják a műanyag alkatrészeket.

8.2 A beépített szűrő tisztítása

A szivattyú beépített szűrővel rendelkezik. Rendszeresen távolítsa el a szűrőre tapadt szennyeződést. A szűrőegység megtisztításakor: Kapcsolja ki a szivattyút és húzza ki a dugót az aljzatból. Csavarja le a szűrő tetejét a burkolatról. Vegye ki a szűrőkazettát és folyó víz alatt mossa meg. Tegye vissza a szűrőkazettát és zárja vissza a fedelet, majd dugja be a dugót és kapcsolja be újra a készüléket.POWXG9447 HU Copyright © 2016 VARO NV O l d a l | 6 www.varo.com

Típus POWXG9447 Névleges feszültség 230 V Névleges frekvencia 50 Hz Névleges teljesítmény 1200 W Névleges nyomás 0,5 mPa –5 bar Maximális szívási szint 7 m Nemzetközi védelmi fokozat IPX4 Max. vízhőmérséklet 35°C Emelés 50 m Kábelhosszúság 1,2 m Max. szivattyú-kapacitás 3800 l/óra Min. szívóvezeték átmérő 1” (25 mm) Minimális nyomóvezeték-átmérő ¾” (20 mm) Hidrofor térfogata

Szivattyúház / Hidrofor anyaga Inox / - Tömeg 12,12 kg Alkalmas Tiszta vízhez 10 ZAJ A zajkibocsátási értékeket a vonatkozó szabvány szerint mérték. (K=3) Hangteljesítményszint LwA 84 dB(A) FIGYELEM! Viseljen hallásvédelmi felszerelést, amikor a gép túllépi a 85 dB(A) hangnyomásszintet.POWXG9447 HU Copyright © 2016 VARO NV O l d a l | 7 www.varo.com

MEGOLDÁS Az elektromotor működik, de a szivattyú nem szívja a vizet.

1. A szivattyú elindítása után a

szivattyútest nem telik meg vízzel.

1. Töltse (el a szivattyút vízzel.

2. A szívócső nem meglelek)

2. Ellenőrizze a szivattyú javasolt ós

használt alkatrészeit és összetevőit, pl. a szívócső csatlakozását, a nyomóvezeték csatlakozását, a szorítógyűrűt, a szívócsőt, stb., beleértve a Teflonból, vagy kenderből készült csavartömítés is. A szivattyú csak megfelelő tömítés esetén működik.

3. A szívóbemenet alsó szelepének

3. Tisztítsa meg a szívóbemenet alsó

szelepét és a szűrőt.

4. A nyomóvezetékből nem engedhető ki

a levegő, mert a kivezető nyílás zárva van.

4. Amikor a szivattyú szívni kezd, nyissa

ki a kivezető nyílást (pl. csap, permetezőfej, stb.).

5. A várakozási idő nem telel meg az

5. Töltse fel a teljes szívócsövet vízzel

vagy ellenőrizze azt legalább 7 perccel a szivattyú elindítását követően.

6. Túlzott szívómagasság (> 8m)

6. Csökkentse a szívómagasságot.

7. A visszacsapó szelep nem szívja fel a

7. Ellenőrizze a kút vagy tó vízszintjét. Ha

lehetséges, növelje a szívócső hosszát. Az elektromotor nem működik.

1. Nincs áramellátás.

1, Ellenőrizze az áramellátást.

2. A ventilátor-burkolat akadályozza a

2. Húzza ki a tápellátó dugaszt, egy

csavarhúzóval távolítsa el a ventilátor- burkolatot és telepítse azt újra a lapát elforgatásával azt ellenőrizendő, hogy a lapát szabadon mozog.

3. A ventilátor eltömődött.

3. Húzza ki a tápellátó dugaszt, egy

csavarhúzóval húzza ki a tengelyt a ventilátor-burkolaton keresztül. Ha a tengely eltömődött, küldje el egy javítóközpontba vizsgálatra. Nem megfelelő vízkifolyás.

1. Túlzott szívómagasság (> 8 m).

1. Ellenőrizze a szívómagasságot

2. A visszacsapó szelep szűrője

2. Tisztítsa meg a szúrót.

3. A leszívandó víz szintje túlságosan

3. Merítse az alsó szelepet mélyen a

4. A szennyeződések lecsökkentették a

szivattyú effektív kapacitását.

4. Nagynyomású vízzel tisztítsa meg a

szivattyúházat, a szívócsőt és a kivezető nyomóvezetéket. A hőérzékélő kapcsoló nem képes kikapcsolni a szivattyút.

1. Az elektromotor túlterhelése a motorba

került szennyeződések okozta súrlódás miatt.

1. Nagynyomású vízzel mossa ki a

szivattyúházat. A szivattyú kapcsolója mindig KI vagy BE állapotban van.

1. A szívócsőn nincs elzárószelep

1. Ellenőrizze, hogy van-e elzárószelep a

szívócsőn. A szivattyú kapcsolójának gyakori KI/BE kapcsolása (háztartási vízellátó- rendszerként történő használat esetén). 1, A gumiburkolat elszakadása a hidroforban

1. Cserélje ki a gumiburkolatot vagy a

2. Nincs sűrített levegő a tartályban.

2. Használjon egy megfelelő szelepet és

ezt csatlakoztassa egy 1,8 bar-os sűrített levegő tápforráshoz és (öltse fel a tartályt levegővel.POWXG9447 HU Copyright © 2016 VARO NV O l d a l | 8 www.varo.com

12 HASZNÁLATI ÚTMUTATÓ POWXG9447 EDWC

Tekintse meg a csomagolásban található külön kézikönyvet.

A jogi előírásoknak megfelelően az alábbi termékre 36 hónapos jótállási időszak érvényes, mely azon a napon lép életbe, amikor az első felhasználó megvásárolja a terméket. Ez a jótállás fedez minden anyagi vagy gyártási hibát, de nem tartalmazza: az akkumulátorokat, a töltőket, az elhasználódás miatt meghibásodott alkatrészeket, például a csapágyakat, keféket, vezetékeket, csatlakozókat, vagy más egyéb tartozékokat, mint például a fúrókat, fúrófejeket, fűrészlapokat, stb.; a nem megfelelő felhasználásból, balesetből vagy a módosításból eredő sérüléseket és meghibásodásokat; sem pedig a szállítás árát. A nem rendeltetésszerű használatból eredő károsodásokra és meghibásodásokra szintén nem vonatkozik a jótállás. A készülék nem rendeltetésszerű használatából eredő sérülésekért sem vállalunk felelősséget. A javításokat csak a Powerplus szerszámgépek javításához engedéllyel rendelkező ügyfélszolgálati központ végezheti el. Ha további információra van szüksége, hívja a 00 32 3 292 92 90 telefonszámot. A szállítási költségeket mindig az ügyfél viseli, kivéve, ha arról írásban másképp nem állapodnak meg. Ugyanakkor, ha a készülék sérülése a karbantartás elmulasztásának vagy túlterhelésnek a következménye, akkor a jótállásra nem lehet kárigényt benyújtani. Határozottan kizárja a jótállást az, ha a sérülés folyadék beszivárgásának, túl sok por bejutásának, szándékos rongálásnak (szándékos vagy túlzott gondatlanság), nem megfelelő használatnak (a készülék rendeltetésétől eltérő célra történő használat), illetéktelen használatnak (pl. a használati utasításban foglaltaknak figyelmen kívül hagyása), szakértelem nélküli összeszerelésnek, villámcsapásnak, hibás hálózati feszültségnek a következménye. Ez a lista nem korlátozó. A reklamáció elfogadása semmi esetben sem jelenti a jótállási időszak meghosszabbítását, sem pedig egy új jótállási időszak kezdetét a készülék cseréje esetén. Azok az eszközök és alkatrészek, melyek a jótállás keretében kerülnek kicserélésre, a Varo NV tulajdonát képezik. Fenntartjuk a reklamáció visszautasításának jogát, amikor a vásárlást nem tudja igazolni, vagy amikor világos, hogy a termék karbantartását nem megfelelõen végezte. (tiszta szellõzõnyílások, rendszeresen ellenõrzött szénkefék,...) A vásárlási szelvényt a vásárlás idõpontjának bizonyításához meg kell õrizni. A szerszámot szétszerelés nélkül és elfogadhatóan tiszta állapotban kell visszaküldeni a forgalmazóhoz, az eredeti formakövetõ dobozban (ha tartozik ilyen az egységhez) és a vásárlási szelvénnyel együtt.POWXG9447 HU Copyright © 2016 VARO NV O l d a l | 9 www.varo.com

Ha a gép elhasználódott, ne dobja a háztartási szemétbe, hanem gondoskodjon környezetbarát elhelyezéséről! Az elhasználódott elektromos termékeket ne dobja a háztartási hulladékok közé. Kérjük, hogy gondoskodjon azok újrahasznosításáról, amennyiben erre lehetősége van. Az újrahasznosítási lehetőségekről érdeklődjön a helyi köztisztasági szerveknél!

15 MEGFELELŐSÉGI NYILATKOZAT

• VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, kijelenti, hogy A termék típusa: Nyomásszivattyú Márkanév: POWERplus Cikkszám: POWXG9447 megfelel a harmonizált európai szabványok alkalmazásán alapuló, idevonatkozó európai irányelvek alapvető követelményeinek és egyéb vonatkozó rendelkezéseinek. A készülék bármilyen illetéktelen módosítása érvényteleníti a jelen nyilatkozatot. Európai irányelvek (ideértve, adott esetben, azok módosításait az aláírás időpontjáig); 2011/65/EU 2006/95/EK 2004/108/EK 2000/14/EK Annex V LwA 81dB(A) / 84dB(A) Harmonizált európai szabványok (ideértve, adott esetben, azok módosításait az aláírás időpontjáig); EN60335-1 : 2012 EN60335-2-41 : 2003 EN55014-1 : 2006 EN55014-2 : 1997 EN61000-3-2 : 2006 EN61000-3-3 : 2013 A műszaki dokumentáció birtokosa: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V. Az alulírott a társaság vezérigazgatója nevében jár el Hugo Cuypers Szabályozási Ügyek - Megfelelőségi Menedzser 26/06/2015POWXG9447 RU Copyright © 2016 VARO NV С т р . | 1 www.varo.com 1 ОБЛАСТЬ ПРИМЕНЕНИЯ p. 2
