POWXG9447 - Pumpe PowerPlus - Gratis brugsanvisning og manual

Produkttype	Pumpe / Hydrofor
Mærke	PowerPlus
Model	POWXG9447
Vægt	12,12 kg
Strømforsyning	230 V ~ 50 Hz, 1200 W
Nominelt tryk	5 bar (0,5 MPa)
Maks. løftehøjde	50 m
Maks. sugehøjde	7 m
Maks. flow	3800 L/h
Min. diameter for sugeslange	1" (25 mm)
Min. diameter for trykslange	3/4" (20 mm)
Beskyttelsesklasse	IPX4
Maks. vandtemperatur	35 °C
Husmateriale	Rustfrit stål
Kabellængde	1,2 m
Vandtype	Rent vand (ikke drikkevand)
Anvendelse	Vanding, havevanding, vandforsyning til hus (ikke professionel brug)
Vedligeholdelse	Regelmæssig rengøring af indbygget filter, frostbeskyttelse
Reservedele	Sugeslange POWXG94AH, Filter POWXG94F1
Garanti	36 måneder

Ofte stillede spørgsmål - POWXG9447 PowerPlus

Hvordan starter jeg pumpen POWXG9447?

Før første brug, fyld pumpen og sugeslangen helt med vand gennem åbningen på det indbyggede filter. Sørg for, at sugeslangen er udstyret med en kontraventil. Efter påfyldning, luk tæt og tænd pumpen.

Hvilken type vand kan jeg bruge med denne pumpe?

Denne pumpe er designet til rent vand. Den må ikke bruges med brændbare, farlige væsker eller vand, der indeholder sand, sten eller ætsende kemikalier. Den er ikke egnet til drikkevand.

Hvad er den maksimale sugehøjde?

Den maksimale sugehøjde er 7 meter. Højere end det, kan pumpen muligvis ikke fungere korrekt.

Hvad gør jeg, hvis pumpen ikke starter?

Kontroller, at pumpehuset er fyldt med vand, at sugeslangen er tæt, at kontraventilen ikke er tilstoppet, og at vandudløbet er åbent ved start. Se fejlfindingsskemaet i vejledningen.

Hvordan rengør jeg det indbyggede filter?

Tag stikket ud af pumpen, skru filterdækslet af, tag filterpatronen ud og rengør den under rindende vand. Sæt patronen tilbage og luk dækslet. Tilslut igen og genstart.

Kan pumpen køre tør?

Nej, pumpen må aldrig køre tør, da det kan forårsage uoprettelig skade. Sørg altid for, at den er fyldt med vand, før den tændes.

Hvilke tilbehør er tilgængelige?

Valgfrit tilbehør inkluderer sugeslange 8 m - 1" (25 mm) med filter og kontraventil (ref. POWXG94AH) og filter 1 liter (ref. POWXG94F1).

Hvordan beskytter jeg pumpen om vinteren?

Opbevar pumpen frostfrit. Hvis den skal være udendørs, tøm den helt og opbevar den på et tørt og frostfrit sted.

Hvad er garantien på pumpen?

Garantien er på 36 måneder fra købsdatoen og dækker fabrikations- og materialefejl, undtagen sliddele og skader forårsaget af forkert brug.

Hvad gør jeg, hvis motoren ikke starter?

Kontroller strømforsyningen. Hvis ventilatoren er blokeret, tag stikket ud og prøv at frigøre den manuelt. Hvis akslen er fastklemt, kontakt et autoriseret servicecenter.

BRUGSANVISNING POWXG9447 PowerPlus

Maskinen er kun beregnet til privat bruk.

ADVARSEL: Pakkematerialer er ikke leketøy! Barna på ikke leke med plastposer! De utgør en kvelningsfare!

Ogsa tilgengelig fra vart utvalg:

-POWXG94AH:Sugeslange,8m-1"med filter og tilbakeslagsventil
-POWXG94F1:Filter-1liter

Hvis du oppdager manglende eller skadede deler ma du ta kontakt med forhandleren.

4 SYMBOLFORKLARING

Folgende symboler brukes i donne bruksanvisingen aller pa maskinen:

Vannpumpen ma vare godt jordet. En kortslutning vil medfore at garantien不信 gjelder. Hvis det er nodvendig a forlenge den originale kabelen, ma det benyttes en kabel med samme tverrsnitt.

7 BRUK

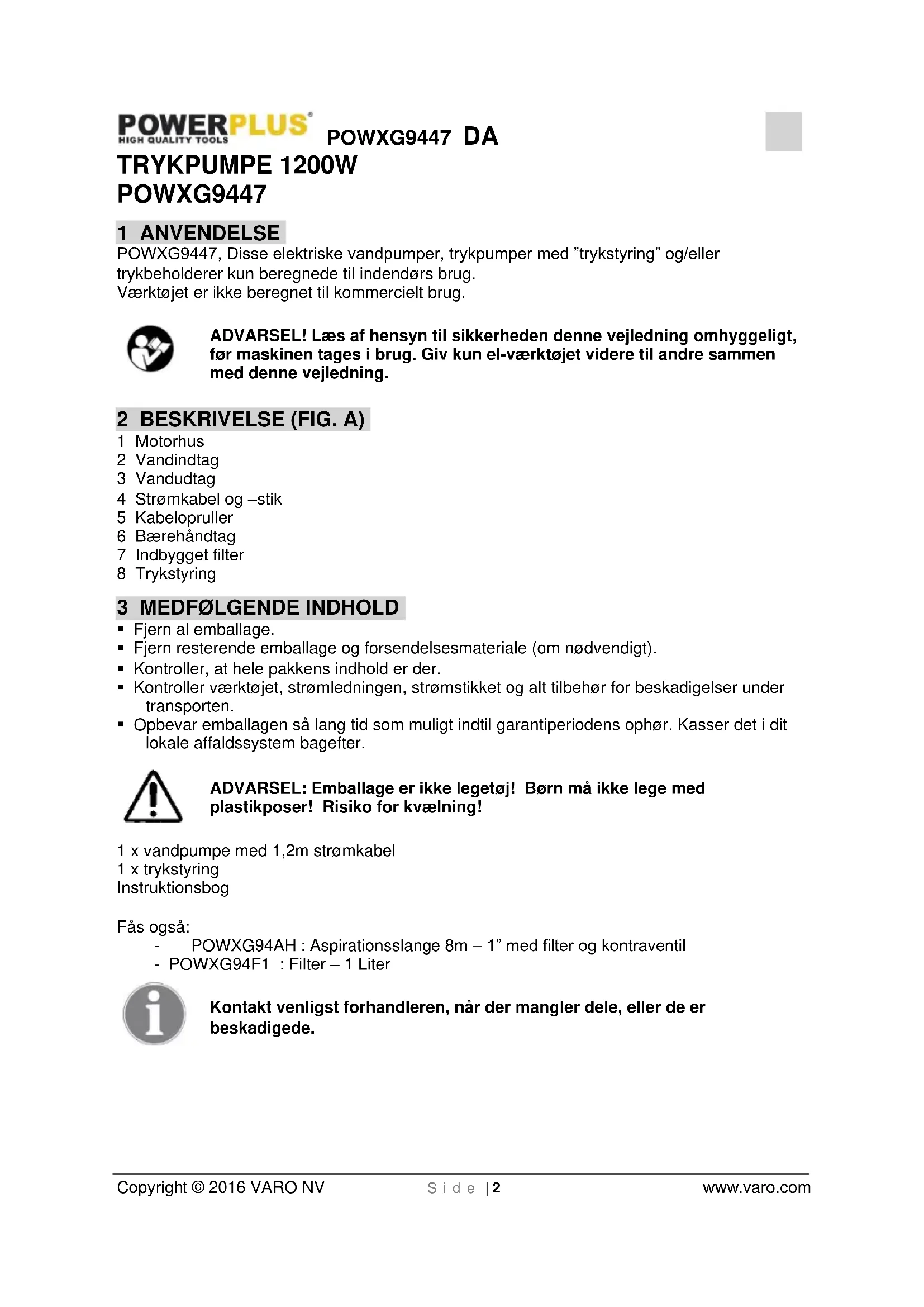

POWXG9447, Disse elektriske vandpumper, trykpumper med "trykstyring" og/eller trykbeholderer kun beregnede til indendørs brug.
Værktøjet er ikke beregnet til commerciert brug.

ADVARSEL! Læs af hensyn til sikkerhedenijkevejledning omhyggeligt, før maskinen tages i brug. Giv kun el-værktøjet videre til andreammen medijkevejledning.

2 BESKRIVELSE (FIG. A)

1 Motorhus
2 Vandindtag
3 Vandudtag
4 Strømkabel og -stik
5 Kabelopruller
6 Barehandtag
7 Indbygget filter
8 Trykstyring

3 MEDFØLGENDE INDHOLD

Fjern al emballage.
- Fjern resterende emballage og forsendelsesmaterialie (om nødvendigt).
- Kontroller, at hele pakkens indhold er der.
- Kontroller værktøjet, strømledningen, strømstikket og alt tilbehør for beskadigelser under transporten.
- Opbevar emballagen sá lang tid som muligt indtil garantiperiodens ophør. Kasser det i dit lokale affaldssystem bagefter.

ADVARSEL: Emballage er/DDle legeto! Born ma icke lege med plastikposer! Risiko for kvaelning!

1 x vandpumper med 1,2m strokabel

1 x tryksttyring

Instruktionsbog

Fasogsa:

POWXG94AH : Aspirationsslange 8m - 1" med filter og kontraventil - POWXG94F1 : Filter - 1 Liter

Kontakt venligst forhandleren, nár der mangler dele, eller de er beskadigede.

4 SYMBOLER

I donne brugervejledning og/ller pa maskinen anvendes der folgende piktogrammer:

!	Symboliserer risiko for personskader eller skader på værktøjet.	CE	I overensstemmelse med grundlæggende sikkerhedsstandarder i de europæiske direktiver.
!	Dette apparatmökke anwendes af børn eller personer, som er fysisk, mentalt ihrer udviklingsmæssigt hæmmet,ller af personer som ikke har den fornødne erfaring ihrer viden, med undtagelse af de tilfælde, hvor,this personer modtager instrukser fra en person, som er ansvarlig for deres sikkerhed - en vejleder - ihrer ved at*Læse de foregående instruktioner vedrørende brug af dette apparat grundigt.

5 SPECIFIKKE SIKKERHEDSFORSKRIFTER

• Denne vandpumper er udstyret med beskytelse mod vandsprj og skal placeres et tert sted. Vandpumperen ma ikke placeres eller bruges i regn eller på fugtige steder.

Vandpumpen ma ikke bruges til brandfarlige eller skadelige væsker.

• Man skal undgå at bruge vandpumpen ubelastet.

• Vandpumpen er beregnet til rent vand. Pumpen er beregnet til vanding i haven, vandforsyning i husholdningen, overrisling i have ellr pa landbruagsiord.

Vandpumpen ma ikke bruges i længere tid til vand eller,anden væske indeholdende urenheder,sand,sten,klæbrige bestanddele e.l.Da den pumpede væske kan indeholde kemisk ætsende bestanddele, skal man sorge for især at undgå, at disse bestanddele pávirker materialet,pumpen er lavet af.Det er ikke tilladt at bruge denen vandpumpe til transport af drikkevand.

Dette apparat pågressive anvendes af børn eller personer, som er fysisisk, mentalt eller udviklingsmæssigt hæmmet, eller af personer som/DDke har den fornødne erfaring eller viden, med undtagelse af de tilfælde, hvor disse personer modtager instrukser fra en person, som er ansvarlig for deres sikkerhed - en vejleder - ull ved at læse de foregående instruktioner vedrørende brug af dette apparat grundigt.

6 MONTERING

• Strömmen til vandpumpen skal afbrydes, mens den installereres.
• Installation af udstyret skal udfores et tort og godt ventileret sted med en omgivende temperatur pa under 40^
• Hvis det pumpede vand kan resultere i oversvommelse af omraret, der skal vandes, kan der træffes forsellige forholdsregler (f.eks. installation af en anordning, der bortleder det ekstra vand, en alarm, en nodpumpe, vandbeholder e.l.). Vores firma bærer dog ikke ansvaret for sādanne tab.
• Før brug skal man kontrollere pumpen med henblick på sikkerhed, og man skal checke, at kablet og stikket ikke er beskadiget. Det er strengt forbudt at bruge en beskadiget pumpe.

6.1 Elektrisk tilslutning

• Elektrikeren, der sørger for installationen, skal kontrollere, at den elektriske tilslutning er udfør korrekt og tilsluttet jord.
• Man skal kontrollere mærkestrømmen for den elektriskekontakt med beskyttesesafbryderen - den skal va're 30 mA.

6.2 Montering at trykstyring (kun POWXG9447)

Trykstyringen er pakket separat i kassen. Monter det (oven pa) udlobet pa vandudlobet. Spænd kontramøtrikken med handkraft.

6.3 Jord

Vandpumpen skal jordes korrekt. I tilfaelde af kortslutning daekker garantien ikke. Hvis kablet er for kort, skal det udskiftes med et laengere med samme specifikationer.

7 BETJENING

Pumperne Er Ikke Såkaldtel selvansugende pumper. Del Betyder, At sugeslangen Först skal forsynes med:

1 Tilbageslagsventil med filter; den sikrer, at slangen og pumpen ikke kør er tør, nrpumpen er blevet stoppet. Denne del af slangen hænger i vändet, der skal pumpes vaek.
2. Slangestuds med omlobermogrik: donne ende af slangen kobles til pumpens forside.
3 Begge disse to tilbehorsdele skal fastgores korrekt pa slangen ved hjaelp af slangeklemen.

Det er bedst at fylde slangen med vand, for den fastgores på pumpen. Derefter skrues trevejshanen aller en,anden 25mm (1")-forbindelse på pumpens udlob; udlobet sidder oven på pumpen.

Derefter skal du fylde pumpen med vand igennem det indbyggede filter, hvorefter hætten skrues påigen.

När nu både pumpehuset og slangen er fyldt med vand, kan pumpen startes på afbryderen. Nu begynder pumpen med det samme at pumpe vand (pa auto-versionen fyldes Först trykbeholderen, södet varer nogue sekunder, för derkommen vand ud af den tilkoblede slange).

Nár pumpen derefter stoppesigen,bliver der vand stäende i pumpehuset og slangen,således at der med det samme pumpes vand,nar pumpen senere startesigen.Hvis der ici er monteret en tilbageslagsventil,ellerhis tætningen mellem ventil og slange ici er tilstrækkelig tæt (slangeklemme!),kan vändet strømme udigen,således at derigen skal fyldes vand i pumpehus og slange,sa pumpen Funktionerer korrekt.

7.1 Trykrør

Trykrøret transporterer vändet fra pumpen til det sted, hvor det skal bruges (f.eks. en hane). For at reducere friktionstabet, forårsaget af vandtrykke, anbefaler vi, at der bruges et trykrør med en diameter på mindst 20mm (3/4)

• Når vandpumpen er startet, skal vandudlobet (f.eks. en hane eller vandingsanlaeg) ære aben for at tømme røret for luft. Hvis vandudlobet er lukket, kan pumpen beskadiges på grund af overophedning,ningar den har kort imere end 5 minutter.
• Pumpen ma ikke udsættes for frost, og om vinteren skal den anbringes et sted, hvor det ikkekommen til at fryse.
• Sand og sten i det opsugede vand kan hurtigt slide pumpen og reducere dens kapacitet. Der skal derfor installeres et filter.
  Denne vandpumper er icke beregnet til langtidsdrift, f.eks. i industrii ellr minedrift ellr i et vandrecirkuleringssystem.

7.2 Sikkerhedskrav

• Strømforsyningen skal ære i overensstemmelse med specifikationerne på produitet. Spørg om nødvendigt hos det lokale elværk vedrørende krav til installationen. Hvis pumpen eller kablet ikke er i overensstemmelse med strømforsyningen, på pumpen ikke tilsluttes!

• Pumpen ma aldrig bares i kablet.

POWXG9447 DA

• Stikket må ikke afmonteres, og kablet må ikke afkortes. Hvis det gores, dækker garantien ikke længere. Tilslutningen skal holdes tør (stik og stikkontakt).
• Pumpen er ikke beregnet til brug i svømmebassiner eller søer aller andre steder, hvor personer kankommen i kontakt med vändet. Den på derfor ikke bruges tilalandne formål.
• Strømmen til pumpen skal afbrydes, nár den rengøres, og mens der udføres vedligeholdelse på bassinet. Pumpen er beregnet til pumping af vand med en temperatur på mindst 4^ og højst 35^ .
• Pumpen maybe lobe tər, da det forarsager uoprettelig skade.
• Pumpen skal altid frakobles fra strømforsyningen før rengaring og vedligeholdelse.
• Kamrene skal rengøres af og til. De skylles med rent vand, sa de/DDke tilstoppes af urenheder.

8 RENGØRING OG VEDLIGEHOLDELS

Bemærk! Tag strømstikket ud at stikkontakten for der udfores nogen form for arbejde på maskinen.

8.1 Rengoring

• Under normale forhold kræver pumpen ingen vedligeholdelse. Den bar dog ikke anbringes ude i regnen eller steder, hvør der er er fugligt, snayset aller forekomm er frostgrader.
• Pumpen pågressive udsættes for frostgrader, og man skal undgå tørløb og pumpning af urent vand.
• Hvis elkabytet er beskadiget, skal det udskiftes af autoriseret personale. Beskadigelser på grund af kortslutning dækkes ikke af garantien.
• Hvis der er problemer med pumpen, skal reparacioner, der daekkes af garantien, udfores af et autoriseret reparationsværksted.

Brug aldrig oplosningsmidler som benzin, alcohol, ammoniakvand osv. Disse oplosningsmidler kan skade plasticdelene.

8.2 Rengoring af det indbyggede filter.

Pumpen er forsynet med et indbygget filter. Det snavs, der sætter sig fast på filterets tradnet, skal fjernes regelmaessigt.

Rengaringaffilterenheden:

• Sluk for pumpen og træk stikket og af stikkontakten.
• Skru filteråget af huset.
• Tag filterkassetten ud og rengør den under rindende vand.
• Sæt filterkassetten på plads og luk laget til ingen. Sæt stikket i kontakten ogænd for pumpen.

9 TEKNISKE DATA

Type	POWXG9447
Nominal spænding	230 V
Nominal frekvens	50 Hz
Nominal effekt	1200 W
Nominelt tryk	0,5 mPa –5 bar
Maks. sugehøjde	7 m
Int. beskyttesesgrad	IPX4
Max. vandtemperatur	35°C
Løft	50 m
Kabellængde	1,2 m
Max. pumpekapacitet	3800 l/time
Min. diameter sugerør	1"(25 mm)
Min. diameter trykrør	¾"(20 mm)
Trykbeholderens kapacitet	/
Pumpehus- / beholdermaterialie	Inox / -
Vægt	12,12 kg
Egnet til	Rent vand

10 STØJ

Stojemissionsværdier er malt i overensstemmelse med gaelende standarder. (K=3) Lydeffektniveau LwA 84 dB(A)

BEMAERK:brug horevarn nr lydtrykket er over 85 dB(A).

11 FEJLFINDING

PROBLEM	MULIG ARSAG	AFBJEIPNING
Elmotoren kører, men pumpen suger ikke vand.	1. Efter pumpen er startet, fyldes pumpehuset jegke med vand.	1. Fyld pumpen med vand.
	2. Sugerøret ikke fastgjort rigtigt.	2. Check de anbefalede og brugte dele ogkomponenter til pumpen, f.eks. forbindelsetil sugerør, forbindelse til trykrør, klemring.sugerør, etc., herunder skrue-tætningsbändaf Teflon eller hampsnor. Pumpen fungererkun korrekt, hvis forbindelsene er tætte.
	3. Filteret i enden i sugerøret ertilstoppet.	3. Rengør ventilen i enden af sugerøretsamt filteret.
	4. Luftten kan ikke presses ud altrykrøret, fordi vandudløbet et lukket.	4. Nár pumpen begynder at suge, abnesvandudløbet (f.eks. hanen, mundstykket pa Vandingsaggregatet etc.).
	5. Ventetiden svarer ikke til denangivne.	5. Fyld—hele sugerøret med vand og checkigen mindst 7 minutter after pumpen erstart.
	6. For stor sugehøjde (>8m).	6. Reducer sugehøjden.
	7. Kontraventilen suger ikke vand op.	7. Check vand niveaulet i brønden ellervandbassinet. Om mulig! øges sugerørlsøngde.
Elektromotoren starterIkke.	1. Ingen strømforsyning.	1. Check strømforsyningen.
	2. Ventilatorkappen hinderer vingen i alrotere.	2. Tag stikket ud og afmonterventilatorkappen med en skruetækker,derefter monteres den «gen, idel manchecker, om ventilatoren kan rotere frit.
	3. Ventilator blokeret.	3. Tag stikket ud og bevæg aktosen med en skruetækker gennem ventilatorkappen.Hvis aktosen er blokeret, sendes den til etværksted sa den kan blive efterset.
Der strømmer for lidtd vandud.	1. For stor sugehøjde (>8m).	1. Check sugehøjden.
	2. Filteret i enden af sugerørettilstoppet.	2. Rens filteret.
	3. Vandniveauet er blevet for lavt.	3. Sæt kontraventilen i dybere vand.
	4. Urenheder har reduceret pumpencapacitet.	4. Rengør pumpens kappe, sugerøret ogduløbsrøret med en høitryksrenser.
Den termiske afbryder kanIkke afbryde pumpen.	1. Elmotoren er overbelastet på grundaf fraktion, der forårsages af urehederimotothen.	1. Rengør motorkappen medhøjtryksrenser.
Afbryderen på pumpen er altidændt eller slukket(OFF eller ON).	1. Der er ikke sat kontraventil i sugerøret.	1. Kontroller, om der er montere! enkontraventil i sugerøret.
Pumpen tænder og slukkerotte (när den bruges ihusholdningsvandfor syning).	1. Revne i gummimembran itrykbeholderen.	1. Udskift gummimembran eller beholder.
	2. Der er ikke trykluft i beholderen.	2. Brug en passende ventil og slut den tilentrykluffforsyrning på 1,8 bar og fyldbeholderen med luft.

12 BRUGSANVISNING POWXG9447 EDWC

Se den saerskilde manual i kassen.

13 GARANTI

• Produktet dækkes af garanti i henhold til geldende retlige bestemmelsei en periode på 36 maneder fra den forste købers købsdato.
• Garantien dækker alle materiale-ller Produktionsfejl. Den omfatter ikke: batterier, opladere, dele, der udsættes for normal slitage, sasom lejer, børster, ledninger, stik uller tilbehør sasom bor, borebits, savklinger, osv., beskadigelseller defekter som følge af misbrug, ulykke erlerændring ellr transportomkostninger.
• Beskadigelse og/eller defekter som ffolge af misbrug er heller ikke omfattet af nærørende garanti.
• Vi fraskriver os også alt ansvar for enhver personskade som følge af forkert brug af værktøjet.
• Reparationer må kun udføres af et autoriseret kundeservicecenter til Powerplusværktæjer.
  Du kan altid fã mere information pã tlf. 00 32 3 292 92 90.
• Alle transportomkostninger skal altid afholdes af kunden, medmindre andet er aftalt skriftligt.
• Ligeledes kan der ikke forlanges erstatning under nærveende garanti, hvis skaden på apparatet er opstæt som fjge af uagtsom vedligeholdelse eller overbelastning.
• Garantien dækker ikke skader der opstår som følge af gennemtrængt væske, overdreven støveksponering, bevidst beskadigelse (forsæltigt aller ved grov uagtsomhed), upassende anvendelse (brug til formal som apparatet ikke er egnet til), ukompétent brug (sasom ikke at respekttere instrukserne i dette vegledning), inkompétent montering, lynnedslag, forkert netspænding. Denne liste er ikke fuldstændiq.
• Accept af krav under garantien kan/DD fre til forlengelse af garantiperioden ellertabegyndelsen af en ny garantiperiode, hvis apparatet udskiftes.
  Apparater ell er dele, som udskiftes under garantien, bliver Varo NV's eiendom.
  Vi forbeholder os retten til at afvise alle krav, hvis kobet不信 kan bekraeftes, eller hvis det er tydeligt, atprodukter icke har varet behoigt vedligeholdt. (rene udluftningsabninger, regelmessig service af kulborster,...)
  Köbskvitteringen skal opbevares som bevis på købsdatoen.
• Det samlede værktøj skal returneres til forhandleren i rimelig ren stand, i den originale blæseformede æske (hvis relevant for encheden)ammen med købsdokumentation.

14 MILJØ

Hvis maskinen skal skiftes ud after lang tids brug, ma den ikke bortskaffes som husholdningsaffald, men skal bortskaffes på en miljømæssigt forsvarlig在这方面. Affald produceret af de elektriske maskiner ma ikke behandles som normalt husaffald. Sørg for at genbruge det, hvor der findes egnede anlag til det. Kontakt den lokale instans eller forhandleren for at få rådgivning om indsamling og bortskaffelse.

VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - Belgien, erklærhermed, at

er i overensstemmelse med de vaesentlige krav og andre relevante bestemmelse i geldende europæiske direktiver, der er baseret på anvendelse af europæiske harmoniserede standarder. Enhver u autoriseret modifikation af apparatet ugylldiggør dette erklæring.

EU-direktiver (herunder eventuelle tillaeg frem til datoen for undertegtelsen):

2011/65/EU

2006/95/EF

2004/108/EF

2000/14/EF Annex V LwA 81dB(A) / 84dB(A)

Harmoniserede europaeiske standarder (herunder eventuelle tillag frem til datoen for undertegtelsen):

EN60335-1:2012

EN60335-2-41:2003

EN55014-1:2006

EN55014-2:1997

EN61000-3-2:2006

EN61000-3-3:2013

Indehaver af den tekniske dokumentation: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Undertegnede handler pa vegne af selskabets administrerende direktor,

Hugo Cuypers

Regulatory Affairs (afdelingen for juridiske anliggender)

26/06/2015
