MANUALE UTENTE POWXG9447 PowerPlus

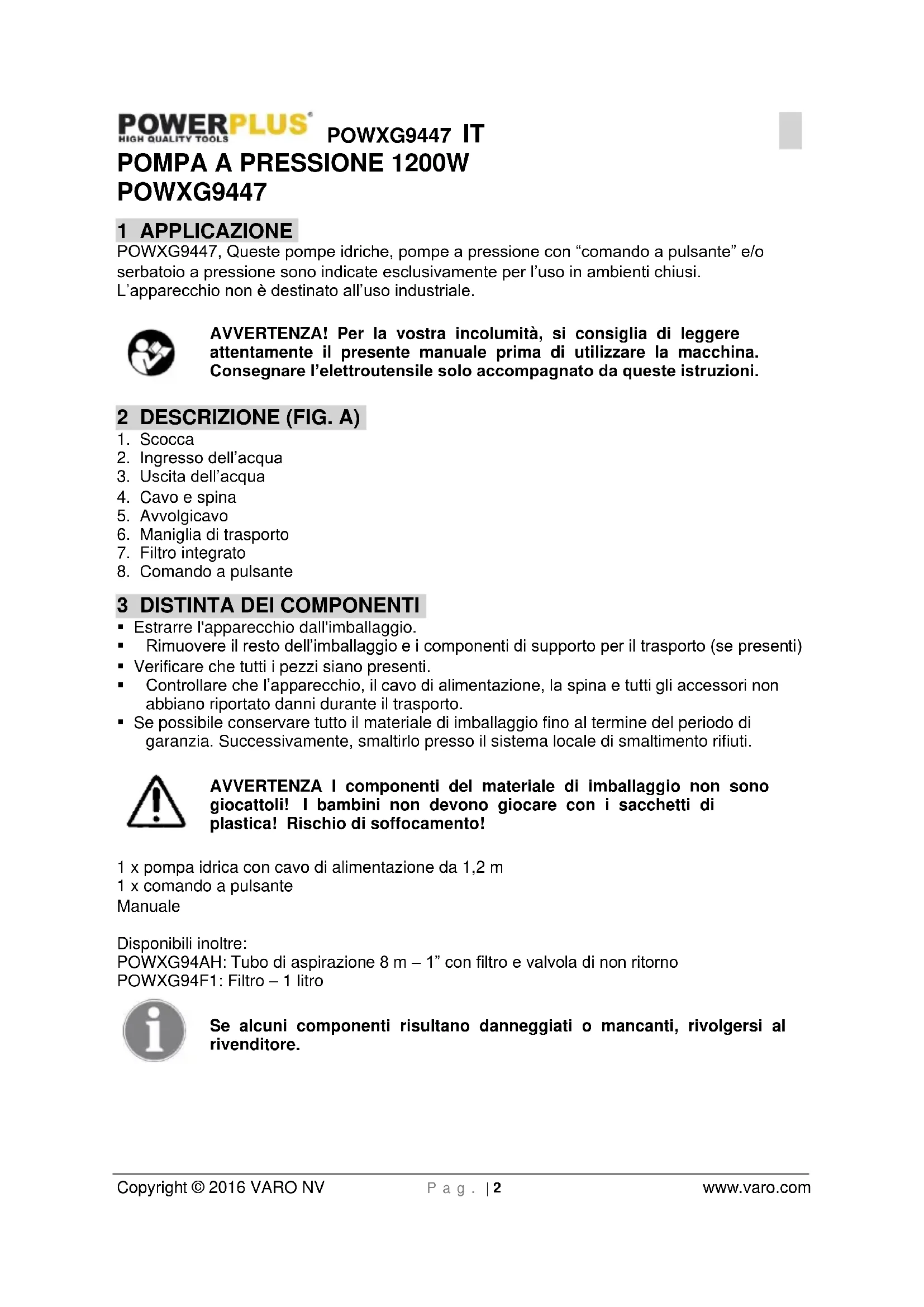

POWXG9447 1 APPLICAZIONE POWXG9447, Queste pompe idriche, pompe a pressione con “comando a pulsante” e/o serbatoio a pressione sono indicate esclusivamente per l’uso in ambienti chiusi. L’apparecchio non è destinato all’uso industriale. AVVERTENZA! Per la vostra incolumità, si consiglia di leggere attentamente il presente manuale prima di utilizzare la macchina. Consegnare l’elettroutensile solo accompagnato da queste istruzioni. 2 DESCRIZIONE (FIG. A)

6. Maniglia di trasporto

Estrarre l'apparecchio dall'imballaggio. Rimuovere il resto dell’imballaggio e i componenti di supporto per il trasporto (se presenti) Verificare che tutti i pezzi siano presenti. Controllare che l’apparecchio, il cavo di alimentazione, la spina e tutti gli accessori non abbiano riportato danni durante il trasporto. Se possibile conservare tutto il materiale di imballaggio fino al termine del periodo di garanzia. Successivamente, smaltirlo presso il sistema locale di smaltimento rifiuti. AVVERTENZA I componenti del materiale di imballaggio non sono giocattoli! I bambini non devono giocare con i sacchetti di plastica! Rischio di soffocamento! 1 x pompa idrica con cavo di alimentazione da 1,2 m 1 x comando a pulsante Manuale Disponibili inoltre: POWXG94AH: Tubo di aspirazione 8 m – 1” con filtro e valvola di non ritorno POWXG94F1: Filtro – 1 litro Se alcuni componenti risultano danneggiati o mancanti, rivolgersi al rivenditore.POWXG9447 IT Copyright © 2016 VARO NV P a g . | 3 www.varo.com 4 SIMBOLI Nel presente manuale e/o sull’apparecchio sono utilizzati i seguenti simboli:

Indica il rischio di lesioni personali o danni all’utensile.

In conformità con le norme fondamentali sulla sicurezza delle direttive europee.

Questo apparecchio non deve essere utilizzato da bambini, da persone affette da disabilita fisiche, mentali o dello sviluppo, né da persone prive della necessaria esperienza o conoscenza, eccetto nei casi in cui queste ultime ricevano istruzioni da una persona che si assuma la responsabilità della loro sicurezza o da un supervisore, o studino le precedenti istruzioni relative all'uso dell'apparecchio.

5 AVVERTENZE DI SICUREZZA SPECIFICHE

Questa pompa idrica presenta una funzione di protezione contro gli spruzzi d acqua e deve essere installata in un ambiente asciutto. Non collocare o azionare mai la pompa in caso di pioggia o in luoghi umidi. Questa pompa idrica non deve essere utilizzata con liquidi infiammabili o tossici. Evitare il funzionamento a secco della pompa idrica. Questa pompa idrica è ideata per funzionare con acque pulite. Fra le applicazioni previste vi sono I irrigazione di giardini. L’approvvigionamento idrico per I uso domestico, I irrigazione a pioggia di giardini o terreni coltivati. Evitare l'esposizione prolungata della pompa a impurità, sabbia, piètre, sostanze viscose, ecc., mischiate al liquido aspirato. Poiché il liquido aspirato puó contenere sostanze chimiche corrosive, è necessario prestare particolare attenzione affinché esse non danneggino il materiale del corpo pompa. Non è autorizzato l'uso di questa pompa per l'aspirazione di acqua potabile. Questo apparecchio non deve essere utilizzato da bambini, da persone affette da disabilità fisiche, mentali o dello sviluppo, né da persone prive della necessaria esperienza o conoscenza, eccetto nei casi in cui queste ultime ricevano istruzioni da una persona che si assuma la responsabilità della loro sicurezza o da un supervisore, o studino le precedenti istruzioni relative all'uso dell'apparecchio. 6 ASSEMBLAGGIO Durante l'installazione della pompa, l'alimentazione elettrica deve essere scollegata. Durante l'installazione della pompa, è necessario mantenere il luogo asciutto e ben ventilato, a una temperatura ambiente interiore a 40 C. In caso di eccesso d'acqua per un errare dell'operatore. con conseguente inondazione del sito da irrigare, e possibile intraprendere alcune misure protettive (per esempio, l'installazione di un dispositivo per lo scarico dell'acqua in eccesso, un allarme, una pompa di riserva. un serbatoio idrico, ecc). L'azienda declina ogni responsabilità per qualsivoglia danno cosi provocato. Prima dell'uso, verificare la sicurezza della pompa controllando che il cavo di alimentazione e la spina non siano danneggiati.

6.1 Apparecchiature elettriche collegate

L'elettricista responsabile dell'installazione deve verificare che i collegamenti elettrici siano conformi allo standard, compreso il terminale di terra. È necessario verificare la corrente nominale del contatto elettrico con interruttore di protezione: essa deve essere di 30 mA.POWXG9447 IT Copyright © 2016 VARO NV P a g . | 4 www.varo.com

6.2 Montaggio del “Comando a pulsante" (solo POWXG9447)

Il “comando a pulsante” è confezionato a parte all’interno dell’imballo. Montarlo sullo sbocco dell’uscita acqua (sulla sommità). Serrare manualmente il controdado.

La pompa idrica deve essere dotata di scarico a terra. Sottoporre i componenti a corto circuito invalida la garanzia. In caso di necessità di un cavo di alimentazione più lungo. installarne uno con la stessa sezione di quello originale. 7 FUNZIONAMENTO Le pompe non sono autoadescanti. Ciò significa che il tubo di aspirazione deve innanzitutto essere dotato di: 1 Valvola di non ritorno con filtro: garantisce che, dopo lo scollegamento della pompa, il tubo e la pompa stessa non restino a secco. Questa parte del tubo è sospesa nell'acqua da pompare. 2 Tubo con dado di unione: questa estremità del tubo è collegata alla parte anteriore della pompa. 3 Entrambi gli accessori devono essere fissati saldamente al tubo per mezzo dell'apposito dispositivo. Prima di fissare il tubo alla pompa, è consigliabile riempirlo d'acqua. Quindi è possibile avvitare il rubinetto a tre vie o un altro raccordo da 25 mm (1") allo scarico della pompa, ubicato sulla sommità del corpo. Riempire con acqua attraverso il filtro integrato e richiudere. Se il corpo pompa e il tubo sono entrambi pieni d'acqua, è possibile accendere la pompa per mezzo dell'interruttore on/off. La pompa inizia immediatamente a pompare acqua (nel caso della versione automatica, il serbatoio a pressione si riempie e, solo dopo qualche secondo, l'acqua inizia a fuoriuscire dal tubo collegato). Quando la pompa viene spenta, l'acqua resta nel corpo pompa e nel tubo in modo che, all'accensione successiva, la pompa sarà immediatamente funzionale. In assenza di valvola di non ritorno o se la guarnizione di tenuta tra la valvola e il tubo non funziona correttamente (dispositivo a clip del tubo!) e probabile che l'apparecchio resti nuovamente a secco e debba quindi essere riempito di nuovo per poter funzionare correttamente.

7.1 Tubo a pressione

Il tubo a pressione serve per trasferire l'acqua dalla pompa al sito di consumo (per esempio rubinetto, ecc). Al fine di ridurre al minimo la frizione provocata dalla pressione dell'acqua, si raccomanda di utilizzare un tubo del diametro minimo di 20 mm (3/4"). Quando la pompa del giardino è in funzione, lo scarico dell'acqua (per esempio rubinetto o impianto di irrigazione a pioggia) deve essere aperto in modo da consentire l'eliminazione dell'aria dal tubo. Se l'uscita dell'acqua è chiusa, la pompa può subire danni per surriscaldamento dopo soli 5 minuti di funzionamento. Nei mesi invernali è necessario evitare il congelamento della pompa o l'installazione della stessa in luogo soggetto a gelate. La presenza di sabbia e pietre nell'acqua prelevata possono provocare una rapida usura della pompa e ridurne la capacita effettiva. È pertanto necessario installare un filtro. Questa pompa non è indicata per impieghi prolungati, per esempio in applicazioni industriali, estrattive o per sistemi di riciclo idrico.

7.2 Requisiti di sicurezza

L'alimentazione deve essere conforme alle specifiche indicate sulla targa dati del prodotto. Se necessario, rivolgersi all'ente locale di approvvigionamento elettrico per ulteriori informazioni sulle condizioni di collegamento. Non effettuare il collegamento se la pompa o il cavo elettrico non sono conformi ai requisiti richiesti! Non trasportare mai la pompa afferrandola per il cavo.POWXG9447 IT Copyright © 2016 VARO NV P a g . | 5 www.varo.com Non rimuovere mai la spina e non accorciare il cavo. Diversamente, la garanzia non avrà più effetto. Mantenere la spina e la presa elettrica ben asciutte. La pompa non è indicata per l'uso in piscine, laghi o altre situazioni in cui i presenti possano venire fisicamente a contatto con l'acqua, e pertanto non deve essere utilizzata per tali applicazioni. Scollegare sempre la pompa dalla rete di alimentazione durante la pulizia o la manutenzione del bacino. Questa pompa e indicata per il pompaggio di acqua a una temperatura compresa tra 4°C e 35°C. La pompa non deve essere azionata a secco perché subirebbe danni irreparabili. Scollegare sempre la pompa dalla rete di alimentazione prima di qualsiasi intervento di pulizia o manutenzione. Pulire periodicamente le camere sciacquandole con acqua pulita al fine di eliminare eventuali ostruzioni.

8 PULIZIA E MANUTENZIONE

Attenzione! Prima di eseguire qualsiasi intervento sull'apparecchio staccare la spina.

In condizioni normali, la pompa non richiede manutenzione. Tuttavia, è opportuno evitare di esporre la pompa alla pioggia, all'umidità, alla sporcizia e al gelo. Evitare il congelamento, l'azionamento a vuoto e le ostruzioni da parte di impurità. Scollegare sempre l'alimentazione elettrica prima di qualsiasi intervento di manutenzione. Se il cavo dell'alimentazione è danneggiato, esso deve essere sostituito da un elettricista qualificato. Eventuali danni provocati da cortocircuiti non sono coperti dalla garanzia. In caso di problemi con la pompa, le riparazioni in garanzia devono essere effettuate presso un centro di manutenzione autorizzato. Non usare mai solventi come petrolio, alcol, ammoniaca, ecc. Questi solventi possono danneggiare le parti di plastica.

8.2 Pulizia del filtro integrato

La pompa è dotata di filtro integrato. Rimuovere regolarmente la sporcizia che si accumula sul reticolo del filtro. Per pulire il filtro: Spegnere la pompa ed estrarre la spina dalla presa della corrente. Svitare il coperchio del filtro dall’alloggiamento. Estrarre la cartuccia del filtro e lavarla sotto l’acqua corrente. Reintrodurre la cartuccia del filtro e chiudere il coperchio. Collegare la spina alla presa della corrente e accendere la pompa.POWXG9447 IT Copyright © 2016 VARO NV P a g . | 6 www.varo.com 9 DATI TECNICI Modello POWXG9447 Tensione nominale 230 V Frequenza nominale 50 Hz Potenza nominale 1200 W Pressione nominale 0,5 mPa –5 bar Livello massimo di aspirazione 7 m Grado di protezione int. IPX4 Temperatura massima dell'acqua: 35°C Sollevamento 50 m Lunghezza del cavo di alimentazione 1,2 m Portata massima della pompa 3800 l/h Diametro minimo del tubo di aspirazione 1” (25 mm) Diametro minimo del tubo a pressione ¾” (20 mm) Capacità serbatoio a pressione

Materiale corpo della pompa/serbatoio Inox / - Peso 12,12 kg Modello idoneo per Acqua pulita 10 RUMORE Valori di emissione di rumore misurati in conformità allo standard applicabile. (K=3) Livello di potenza acustica LwA 84 dB(A) ATTENZIONE! Indossare protezioni acustiche se la pressione acustica supera 85 dB(A).POWXG9447 IT Copyright © 2016 VARO NV P a g . | 7 www.varo.com

11 ELIMINAZIONE DI ERRORI

PROBLEMA CAUSE POSSIBILI SOLUZIONE Il motore elettrico e m funzione ma la pompa non aspira.

1. Dopo l'avvio della pompa, il

corpo pompa non si riempie d'acqua.

2. Il tubo di aspirazione non è

raccomandati e utilizzati, per esempio il raccordo del tubo di aspirazione, il raccordo del tubo a pressione, l'anello di tenuta, il tubo di aspirazione. ecc, compresa la striscia di tenuta a vite in Teflon o canapa. Per un funzionamento corretto tutti i raccordi della pompa devono essere sigillati con cura.

3. Il filtro della valvola interiore

dell'ingresso di aspirazione è ostruito.

3. Pulire la valvola interiore del filtro di

aspirazione e il filtro.

4. L'aria non fuoriesce dal

tubo a pressione perché l'uscita è chiusa.

4. Quando la pompa inizia ad aspirare, aprire

l'uscita dell'acqua (rubinetto. impianto di irrigazione a pioggia ecc.).

5 Il tempo di attesa non corrisponde a quello indicato.

5. Riempire il tubo di aspirazione con acqua.

quindi controllare di nuovo dopo almeno 7 minuti dall'avvio della pompa..

6. Testa di aspirazione

6. Ridurre la testa di aspirazione.

7. La valvola inferiore non

riesce ad aspirare l'acqua.

7. Controllare il livello dell'acqua nel pozzo o

bacino. Se possibile, dotare la pompa di un tubo di aspirazione più lungo. Il motore elettrico non funziona.

1. Non c’è alimentazione.

1. Controllare l'alimentazione.

2. La calotta della ventola

impedisce la rotazione delle pale.

2. Estrarre la spina dalla presa elettrica.

rimuovere la calotta servendosi di un cacciavite, quindi reinstallarla di nuovo ruotando leggermente le pala e verificare che possano ruotare liberamente.

3. Ventola bloccato.

3. Estrarre la spina dalla presa elettrica e

muovere l'albero con un cacciavite attraverso la calotta della ventola. Se l'involucro è bloccato. rivolgersi a un centro di assistenza. Flusso idrico insufficiente.

1. Testa di aspirazione

1. Controllare la testa di aspirazione.

2. Il filtro della valvola inferiore

2. Pulire Il filtro.

3. Il livello dell'acqua di

aspirazione si è ridotto eccessivamente.

4. La presenza di Impurità

all'interno della pompa ne ha ridotto la capacita nominale.

4. Lavare l'involucro della pompa, Il tubo di

aspirazione e il tubo a pressione dell'uscita con un getto d'acqua pressurizzata. L'interruttore termosensibile non spegne la pompa.

1. Sovraccarico del motore

elettrico dovuto alla frizione provocata dalla impurità all'interno del motore.

1. Lavare ('involucro della pompa con un getto

d'acqua pressurizzata. L'interruttore della pompa è sempre su OFF o su ON.

1. Nel tubo di aspirazione non

è installata alcuna valvola di non ritorno.

1. Controllare il tubo di aspirazione per

verificare la presenza della valvola. Frequente spegnimento dell'interruttore della pompa (impianto di approvvigionamento idrico

1. Rottura della guaina di

gomma del serbatoio a pressione.

1. Sostituire la guaina di gomma.POWXG9447 IT

2. Nel contenitore non vi è aria

2. Utilizzare una valvola idonea, collegarla con

un impianto di approvvigionamento d'aria compressa a 1,8 bar e riempire il contenitore con aria. 12 ISTRUZIONI PER L’USO DI EDWC POWXG9447 Vedere il manuale a parte nell'imballo. 13 GARANZIA Questo prodotto è garantito a norma di legge per un periodo di 36 mesi a decorrere dalla data dell’acquisto da parte del primo utilizzatore. La presente garanzia copre tutti i difetti di materiali o produzione, esclusi: batterie, caricabatterie, parti difettose soggette a normale usura quali cuscinetti, spazzole, cavi e spine o accessori quali trapani, punte di trapano, lame di seghe, ecc.; danni o difetti derivanti da incuria, incidenti o alterazioni; costi di trasporto. Sono esclusi dalle clausole della garanzia danni e/o difetti conseguenti all’uso non conforme. Si declina ogni responsabilità per eventuali lesioni provocate dall’uso non conforme dell’apparecchio. Le riparazioni devono essere affidate esclusivamente a un centro di assistenza ai clienti autorizzato da Powerplus tools. Per ulteriori informazioni, telefonare al numero 00 32 3 292 92 90. Tutti i costi di trasporto sono a carico del cliente, salvo accordi diversi in forma scritta. Non sono inoltre consentiti reclami sulla garanzia qualora il danno al dispositivo sia dovuto alle conseguenze di una manutenzione inadeguata o di un sovraccarico. Sono inderogabilmente esclusi dalla garanzia i danni derivati da infiltrazione di liquidi, penetrazione di polvere, danni intenzionali (perpetrati deliberatamente o dovuti a negligenza evidente), uso improprio (scopi per i quali il dispositivo non è idoneo), uso non competente (cioè senza rispettare le istruzioni fornite nel manuale), assemblaggio da parte di personale inesperto, fulmini, tensione di rete errata. Questa clausola non è restrittiva. L’accettazione dei reclami in base al regolamento di questa garanzia non comporta in nessun caso la proroga del periodo di validità della stessa né l’inizio di un nuovo periodo di garanzia in caso di sostituzione del dispositivo. I dispositivi o i componenti sostituiti nel periodo della garanzia sono pertanto di proprietà di Varo NV. Ci riserviamo il diritto di respingere i reclami nei casi in cui non sia possibile verificare l’acquisto o quando sia evidente che il prodotto non è stato sottoposto a una corretta manutenzione. (pulizia delle aperture di ventilazione, regolare assistenza per le spazzole al carbonio, ecc.). Conservare lo scontrino come prova della data d’acquisto. L’apparecchio non smontato deve essere restituito al rivenditore in condizioni di pulizia accettabili, nella custodia preformata originale (se applicabile), accompagnato dalla prova d’acquisto.POWXG9447 IT Copyright © 2016 VARO NV P a g . | 9 www.varo.com 14 AMBIENTE Ove la macchina, in seguito ad uso prolungato, dovesse essere sostituita, non gettarla tra i rifiuti domestici, ma smaltirla in modo rispettoso per l'ambiente. I rifiuti prodotti dalle macchine elettriche non possono essere trattati come i normali rifiuti domestici. Provvedere al riciclo laddove siano disponibili impianti adeguati. Consultare l’ente locale o il rivenditore per suggerimenti su raccolta e smaltimento.

15 DICHIARAZIONE DI CONFORMITÀ

Con la presente, VARO N.V. – Joseph Van Instraat 9 – B2500 Lier, Belgio, dichiara che Descrizione dell’apparecchio: Pompa A Pressione Marchio: POWERplus Numero articolo: POWXG9447 è conforme ai requisiti essenziali e alle altre disposizioni pertinenti stabilite dalle Direttive Europee in base all’applicazione delle norme europee armonizzate. Qualsiasi modifica effettuata sul prodotto rende nulla questa dichiarazione. Direttive europee (inclusi eventuali emendamenti fino alla data della firma); 2011/65/EU 2006/95/CE 2004/108/CE 2000/14/CE Annex V LwA 81dB(A) / 84dB(A) Norme europee armonizzate (inclusi eventuali emendamenti fino alla data della firma); EN60335-1 : 2012 EN60335-2-41 : 2003 EN55014-1 : 2006 EN55014-2 : 1997 EN61000-3-2 : 2006 EN61000-3-3 : 2013 Depositario della documentazione tecnica: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Il sottoscritto agisce in nome e per conto del CEO della società, Hugo Cuypers Regulatory Affairs – Compliance Manager 26/06/2015POWXG9447 PT Copyright © 2016 VARO NV P á g i n a | 1 www.varo.com 1 APLICAÇÃO ..................................................................................... 2
