POWXG9447 - Pompe PowerPlus - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe à eau / Groupe hydrofore
Marque	PowerPlus
Modèle	POWXG9447
Poids	12,12 kg
Alimentation	230 V ~ 50 Hz, 1200 W
Pression nominale	5 bar (0,5 MPa)
Hauteur de refoulement max	50 m
Hauteur d'aspiration max	7 m
Débit max	3800 L/h
Diamètre min. tuyau d'aspiration	1" (25 mm)
Diamètre min. tuyau de pression	3/4" (20 mm)
Indice de protection	IPX4
Température max. de l'eau	35 °C
Matériau du boîtier	Inox
Longueur du câble	1,2 m
Type d'eau adaptée	Eau claire (non potable)
Utilisation prévue	Irrigation, arrosage, adduction d'eau domestique (usage non professionnel)
Entretien	Nettoyage régulier du filtre intégré, protection antigel
Pieces détachées disponibles	Tuyau d'aspiration POWXG94AH, Filtre POWXG94F1
Garantie	36 mois

FOIRE AUX QUESTIONS - POWXG9447 PowerPlus

Comment amorcer la pompe POWXG9447 ?

Avant la première utilisation, remplissez complètement la pompe et le tuyau d'aspiration d'eau par l'ouverture du filtre intégré. Assurez-vous que le tuyau d'aspiration est équipé d'un clapet anti-retour. Après remplissage, refermez hermétiquement et mettez la pompe en marche.

Quel type d'eau puis-je utiliser avec cette pompe ?

Cette pompe est conçue pour l'eau claire uniquement. Elle ne doit pas être utilisée avec des liquides inflammables, dangereux, ou contenant du sable, des pierres ou des substances chimiques corrosives. Elle ne convient pas pour l'eau potable.

Quelle est la hauteur d'aspiration maximale ?

La hauteur d'aspiration maximale est de 7 mètres. Au-delà, la pompe risque de ne pas fonctionner correctement.

Que faire si la pompe ne s'amorce pas ?

Vérifiez que le corps de la pompe est rempli d'eau, que le tuyau d'aspiration est étanche, que le clapet anti-retour n'est pas obstrué, et que la sortie d'eau est ouverte lors du démarrage. Consultez le tableau de recherche de pannes dans la notice.

Comment nettoyer le filtre intégré ?

Débranchez la pompe, dévissez le couvercle du filtre, retirez la cassette filtre et nettoyez-la sous l'eau courante. Replacez la cassette et refermez le couvercle. Rebranchez et redémarrez.

La pompe peut-elle fonctionner à sec ?

Non, la pompe ne doit jamais fonctionner à sec, car cela risque de l'endommager irrémédiablement. Assurez-vous toujours qu'elle est remplie d'eau avant de la mettre en marche.

Quels accessoires sont disponibles ?

Les accessoires en option incluent le tuyau d'aspiration 8 m - 1" (25 mm) avec filtre et valve unidirectionnelle (réf. POWXG94AH) et le filtre 1 litre (réf. POWXG94F1).

Comment protéger la pompe en hiver ?

Placez la pompe à l'abri du gel. Si elle doit rester à l'extérieur, vidangez-la complètement et stockez-la dans un endroit sec et à l'abri du gel.

Quelle est la garantie de la pompe ?

La garantie est de 36 mois à compter de la date d'achat, couvrant les défauts de fabrication et de matériel, à l'exception des pièces d'usure et des dommages dus à une utilisation incorrecte.

Que faire si le moteur ne démarre pas ?

Vérifiez l'alimentation électrique. Si le ventilateur est bloqué, débranchez la pompe et essayez de le débloquer manuellement. Si l'arbre est bloqué, contactez un centre de réparation agréé.

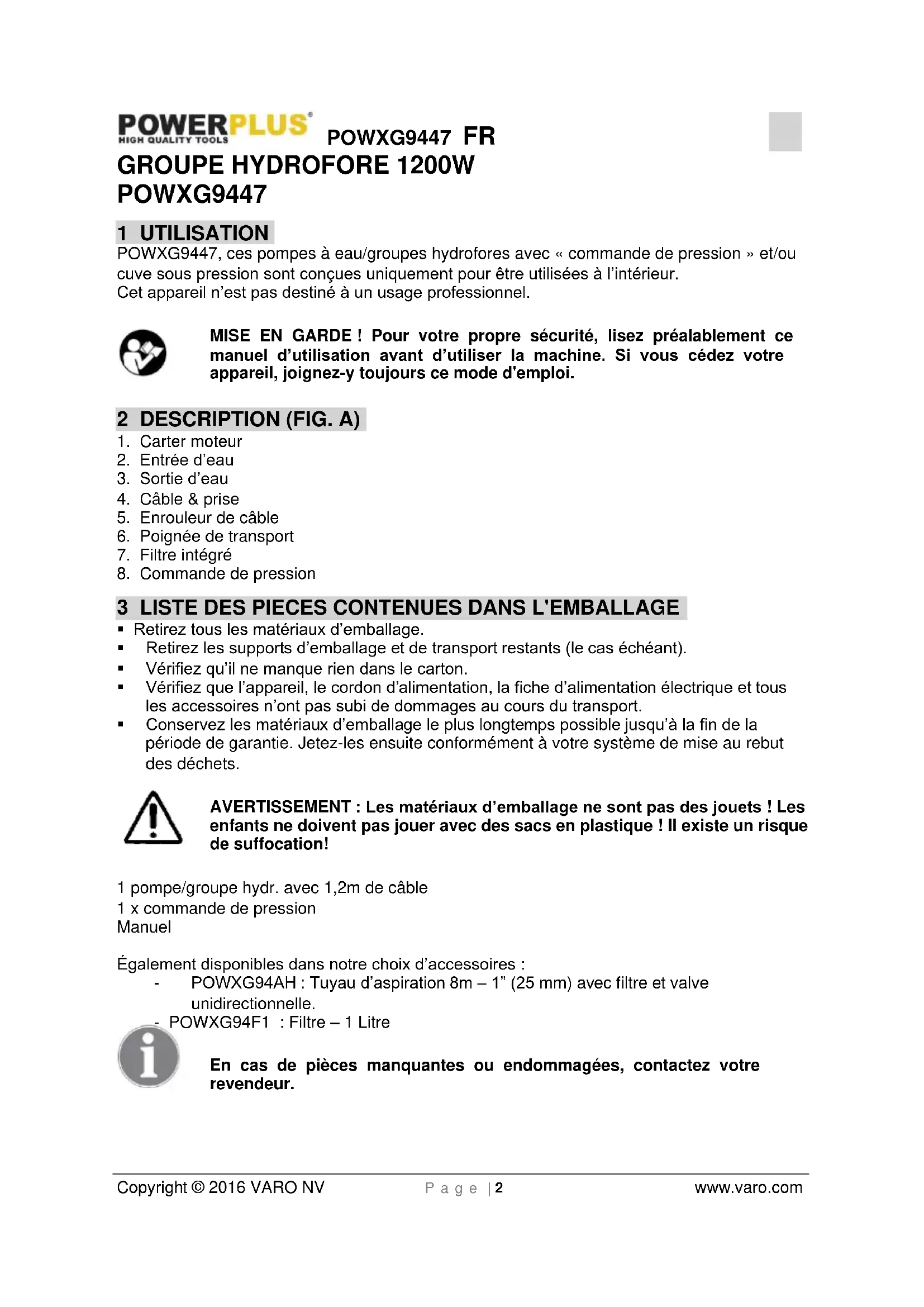

MODE D'EMPLOI POWXG9447 PowerPlus

1 UTILISATION 2 2 DESCRIPTION (FIG. A) 2 3 LIST DES PIECES CONTENUES DANS L'EMBALLAGE 2 4 PICTOGRAMMES 3 5 INSTRUCTIONS DE SECURITE ADDITIONNELLES 3 6 MONTAGE 3 6.1 Connexion electrique 3 6.2 Montage de la « commande de pression » (pour le POWXG9447 uniquement).4 6.3 Terre 4 7 UTILISATION 4 7.1 Tuyau de pression 4 7.2 Précautions d'usage 5 8 NETTOYAGE ET ENTRETIEN 5 8.1 Nettoyage 5 8.2 Nettoyage du filtré intégré 5 9 DONNÉES TECHNIQUES 6 10 BRUIT 6 11 RECHERCHE DE PANNE 7 12 MODE D'EMPLOI POWXG9447 EDWC 8 13 GARANTIE 8 14 ENVIRONNEMENT 9 15 DECLARATION DE CONFORMITE 9

1 UTILISATION

POWXG9447, ces pompes à eau/groupes hydrofores avec « commande de pression » et/ou. cue sous pression sont concues uniquement pour etre utilisées a l'intérieur.

Cet apparéil n'est pas destiné à un usage professionnel.

MISE EN GARDE! Pour votre propre sécurité, lisez préalablement ce manuel d'utilisation avant d'utiliser la machine. Si vous cédez votre apparéil, joignez-y toujours ce mode d'emploi.

2 Description (FIG. a)

1. Carter moteur
2. Entrée d'eau 3. Sortied'eau
3. Cable & pris
4. Enrouleur de cable
5. Poignée de transport
6. Filtre intégré
7. Commande de pression

3 LIST Des PIECES contenues dans l'emballage

Retireez tous les matériaux d'emballage. Retirez les supports d'emballage et de transport restants (le cas échéant). Vérifiéz qu'il ne manque rien dans le carton. Vérifiez que l'appareil, le cordon d'alimentation, la fiche d'alimentation électrique et tous les accessoires n'ont pas subi de dommages au cours du transport. - Conservez les matériaux d'emballage le plus longtemps possible jusqu'à la fin de la période de garantie. Jetez-les ensuite conformément à votre système de mise au rebut des déchets.

AVERTISSEMENT : Les matériaux d'emballage ne sont pas des jouets ! Les enfants ne doivent pas journé avec des sacs en plastique ! Il existe un risque de suffocation!

1 pompe/groupe hydr. avec 1,2m de cable

1 x commande de pression

Manuel

Équivalent disponibles dans notre besoin d'accessoires :

POWXG94AH : Tuyau d'aspiration 8m - 1" (25 mm) avec filtrre et valve unidirectionnelle.

POWXG94F1 : Filtre - 1 Litre

En cas de pieces manquantes ou endommagées, contactez votre revendeur.

4 PICTOGRAMMES

Les symboles suivants sont utilisés dans ce mode d'emploi et/ou sur la machine :

!	Risque de lésion corporelle ou de dégâtsmatériels.	CE	CE Conformément aux normesEuropéennes d'application en matière de sécurité.
!	L'usage de cet apparéil ne convient pas aux enfants et aux personnes dontles capacité physiques ou sensorielles sont diminuées ou aux personendépourvues d'expérience ou de connaissances, excepté si ces personenbsécuitéou si elles reçoivent des consignes préalables relatives à l'utilisation de l' apparéil.

5 Instructions de securite additionnelles

• Cette pompe n'a aucun dispose d'une fonction anti-aspersion et doit être placee dans un environnement sec. Ne placez ni ne faites jamais fonctionner la pompe sous la plue ou dans un endroit humide.
• Cette pompé à eau ne doit pas être utilisée avec des liquides inflammables ou dangereux
• Evitez de faire fonctionner la pompe au ralenti.
• Cette pompe est prévue pour fonctionner avec de l'eau claire. Elle peut être utilisée pour l'irrigation dans le jardin, l'adduction d'eau dans la maison et l'arrosage du jardin ou de cultures.
• Cette pompe à eau ne doit pas être exposée longtemps aux impuretés, au sable, aux pierres, aux substances poisseuses, etc., qui pourrait être associés au liquide transporte. Ce dernier pouvant contenir des substances chimiques corrosives, il est nécessaire de veiller à ce qu'elles n'endommagent pas le corps de la pompe. Il est interdit d'utiliser cette pompe pour transporter de l'eau potable.

L'usage de cet apparéil ne convient pas aux enfants et aux personnes dont les capacities physiques ou sensorielles sont diminuées ou aux personnes dépourvues d'expérience ou de connaissances, excepté si ces personnes bénéficient de la surveillance d'une personne responsable de leur sécurité ou si elles reçoivent des consignes préalables relatives à l'utilisation de l' apparéil.

6 MONTAGE

• Déconnectez l'alimentation électrique de la pompe lorsque vous installez celle-ci.
• Il est recommandé de conserver le matériel dans un endroit sec et bien ventilé, à une température inférieure à 40°C, pendant son installation. Si, suite à votre intervention ou aux conséquences d'une inondation du site à irriguer, l'eau à Pomper est en quantité excessive, vous doivent prendre un certain nombre de mesures préventives (p. ex. installer un dispositif permettant l'écoulement de l'excès d'eau, une alarme, une pompe d'appoint, un réserveir d'eau, etc.). Notre société n'est enaucun cas responsable des pertes eventuelles provoquées par cette situation. Il est nécessaire d'inspector la pompe avant de l'utiliser pour s'assurer que le cordon d'alimentation ou la fiche n'est pas endommagée afin de garantir un fonctionnement en toute sécurité.

6.1 Connexionélectrique

L'électricien charge de l'installation doit vérifier que les connexions électriques, notamment la borne de terre, sont conformes aux normes. Il est nécessaire de vérifier l'intensité nominale du contact électrique avec l'interrupteur de protection. Cette valeur doit être de 30 mA.

6.2 Montage de la « commande de pression » (pour le POWXG9447 uniquement)

• La « commande de pression » est emballée séparément dans le carton. Montez-la sur la sortie d'eau (en haut) de la pompe.
• Serrez le contre-écrou à la main.

6.3 Terre

La pompe à eau doit être correctement raccordée à la terre. La mise en court-circuit invalide les articles applicables de la garantie. Les pieces de rechange sont à votre charge. S'il la longueur du cable d'origine doit être augmentée, vous doivent utiliser un cable de section identique.

7 UTILISATION

Les pompes ne sont pas des pompes à amortçage automatique. Il faut donc avant tout connecter le tuyau d'aspiration aux éléments suivants :

1. Le clapet anti-retour avec le filtre (au niveau de la base du tuyau d'aspiration). Cela permet d'éviter que le tuyau et la pompe ne fonctionnent à sec après la déconnexion de la pompe. Cette partie du tuyau bloque l'eau en cours de pompage.
2. Le manchon avec son écrou de raccordement. Cette extrémité du tuyau est fixée a l'avant de la pompe.
3. Ces deux éléments doivent être correctement vissés sur le tuyau à l'aide du clip de serrage.

Il est préférible de replir le tuyau d'eau avant de le fixer à la pompe. Vous pouvez ensuite fixer le robinet à trois voies ou un autre connecteur 25mm (1") à la sortie de la pompe, qui se trouve sur le dessus de cette dernière.

Vous doivent ensuite replir la pompe complètement d'eau par l'ouverture du filtre intégré (refermer hermétiquement).

Si le boitier et le tuyau sont replis d'eau, vous pouvezmettre la pompe en marche en utilisant l'interrupteur de marche/arrêt. La pompe commence immédiatement à pomper l'eau. (Dans le cas d'un modele avec cuve : (automatique), le réservoir de pression est tout d'abord rempli d'eau et il faut attendre quelques secondes pour que l'eau s'échappe du tuyau raccordé.)

Lorsque la pompe est ensuite mise hors tension, l'eau reste à l'intérieur de son boitier et du tuyau. Cela permet à la pompe de redémarrer immédiatement à la mise sous tension. Siaucun clapet anti-retour n'est fixé ou si le joint place entre le clapet et le tuyau ne fonctionne pas correctement (clip de serrage du tuyau), la pompe est encore susceptible de fonctionner a sec et doit donc être remplie pour pouvoir fonctionner correctement.

7.1 Tuyau de pression

Le tuyau de pression sert à transporter l'eau depuis la pompe jusqu'àu point de consommation (robinet, etc.). Nous recommendons d'utiliser un tuyau de pression d'un diamètre minimal de 20mm (3/4") afin de minimiser la perte de charge provoquée par la pression de l'eau.

Lorsque la pompe de jardin fonctionne, la sortie de l'eau (robinet ou sortie du dispositif d'aspersion) doit etre ouverte pour refouler I'air du tuyau. Si la sortie d'eau est fermée, la pompe peut etre endommagee par surchauffe après plus de 5 minutes de fonctionnement. - Placez la pompe à l'abri du gel. Le sable et les pierres contenus dans l'eau peuvent rapidement provoquer l'usure de la pompe et diminuier son débit utile. Pour cette raison, il est nécessaire d'insteller un contrôle. - Cette pompe à eau n'est pas adaptée pour un fonctionnement à long terme, par exemple dans une entreprise industrielle ou minière, ou dans un système de recyclage de l'eau.

7.2 Précautions d'usage

• L'alimentation doit être conforme aux specifications indiquées sur le produit. Reportez-vous, si nécessaire, aux instructions de votre fournisseur d'électricité local pour connaître les conditions de connexion. Si la pompe ou le cable d'alimentation n'est pas conforme à ces instructions, ne branchez pas la pompe!
• Ne transportez jamais la pompé en la tenant par son cable.
• Ne retirez jamais la fiche et ne raccourcisse pas le cable, si vous le faites, vous perdrez le bénéfice de la garantie. Maintenez les connexions (fiche et prise) au sec.

N'utilisez pas la pompe dans une piscine, un lac ou tout autre endroit ou des personnes pourraient etre en contact physique avec I'eau, car elle n'est pas adaptee a cet usage.

• Débranche toujours la pompe de l'alimentation électrique avant de la nettoyer ou d'en assurer l'entretien. Cette pompe est prévue pour pomper de l'eau ayant une température minimale de 4°C et une température maximale de 35°C.
• La pompe ne doit pas fonctionner à sec, car elle risque d'être irrémédiablement endommagée.
• Débranchetz toujours la pompe de l'alimentation électrique avant tout nettoyage ou entretien.

Nettoyez les chambres de temps en les rincant avec de I'eau propre afin quelles ne soient pas obstruées par de la saleté.

8 Nettoyage et entretien

Attention! Avant toute intervention sur l'appareil, débranche la fiche du secteur.

8.1 Nettoyage

Dans des conditions d'utilisation normale, la pompe ne requiert aucun entretien. La pompe ne doit néanmoins jamais être place en plein air lorsqu'il pleut, dans un endroit humide, sale ou soumis au gel.

Il convient d'eviter le gel, le fonctionnement au ralenti ou le blocage par des impuretés.

• Débranche toujours l'alimentation électrique avant tout entretien de la pompe.

Si le cable d'alimentation est endommagé, il doit être remplace par un personnel qualifié. Les dommages provoqués par un court-circuit ne sont pas couverts par la garantie.

• Si la pompe ne fonctionne pas correctement, les réparations sous garantie doivent être effectuees par un centre de maintenance agreé.

N'utilise jamais de solvants comme l'essence, l'alcool, l'ammoniaque, etc. Ces solvants peuvent endommager les pieces en plastique.

8.2 Nettoyage du filtré intégré

Votre pompe est equipée d'un filtre à eau intégré. Éliminez régulièrement la saleté qui s'accumule dans les mailles du filtre.

Pour nettoyer le filtré :

• Arrêtez la pompe (débranchez la fiche de l'alimentation électrique).
• Dévissez le couvercle du filtre. Retirez la cassette fille et nettoyez-la sous I'eau courante.
• Remettez la cassette filtre en place et fermez le couvercle du filtre (serrez à la main), branchez la fiche sur l'alimentation et redémarrez la pompe.

9 DONNÉES TECHNIQUES

Type	POWXG9447
Tension nominale	230 V
Fréquence nominale	50 Hz
Puisance nominale	1200 W
Pression nominale	0,5 mPa –5 bar
Niveau maximal de débit	7 m
Dégré de protection int.	IPX4
Température max. de l'eau	35 °C
Hauteur de refoulement	50 m
Longueur du câble	1,2 m
Capacité de pompage (débit) max.	3800 l/昼夜
Diamètre min. du tuyau d'aspiration	1" (25 mm)
Diamètre min. du tuyau de pression	¾" (20 mm)
Volume de la cuve	/
Matériau du boîtier de la pompe / cuve	Inox / -
Poids	12,12 kg
Adapté à	Eau claire

10 BRUIT

Valeurs des émissions acoustiques mesurées selon la norme applicable. (K=3)

PuisanceacoustiqueLwA 84dB(A)

ATTENTION! Lorsque la pression acoustique dépasse la valeur de 85 dB(A), il est nécessaire de porter des dispositifs individuels de protection de l'ouie.

11 RECHERCHE DE PANNE

PROBLEME	CAUSE POSSIBLE	SOLUTION
Le moteur électrique fonctionne mais la pompe n'aspire pas d'eau.	1. Àproula mise en route, le corps de la pompe ne se remplit pas d'eau.	1. Remplissez la pompe d'eau.
	2. Étanchéité insuffisante du tuyau d'aspiration	2. Vérifiéez les pièces et composants recommends et utilisés de la pompe, p. ex. le joint du tuyau d'aspiration, le joint du tuyau de pression, la bague de serrage, le tuyau d'aspiration, etc., y compris la bande d'étanchéité de la vis en Teflon ou le cordon en chanvre. La pompe ne peut fonctionner que si elle est', étanche
	3. Le filtrtre à tamis du clapet anti-retour de rentrée d'aspiration est bloqué.	3. Nettoyez le clapet anti-retour et le filtrtre à tamis de rentrée d'aspiration.
	4. L'air ne peut pas s'échapper du tuyau de pression parle sortie d'eau est fermée.	4. Lorsque la pompe commence à aspirer, ouvrez la sortie d'eau (p. ex. le robinet, la buse d'aspersion, etc.).
	5. Le délambda d'attente n'est pas conforme aux réglementsations.	5. Remplissez d'eau le tuyau d'aspiration ou vérifie-le de nouveau 7 minutes après la mise en route de la pompe.
	6. Tête d'aspiration trop grande (>8 m).	6. Réduisez la tête d'aspiration.
	7. Le clapet anti-retour n'aspire pas d'eau.	7. Vérifiéz le niveau d'eau du puits ou de la piscine. Si possible, augmentez la longueur du tuyau d'aspiration.
Le moteur électrique ne fonctionne pas.	1. Pas d'alimentation électrique	1. Vérifiéz l'alimentation électrique.
	2. La hotte du ventilateur gène la rotation de la paie.	2. Retirrez la fiche d'alimentation, puis la hotte du ventilateur à l'aide d'un tournevis; ensuite, réinstallé la hotte en faisant tourner légèrement la pale et vendez que celle-ci tourne librement.
	3. Ventilateur bloqué.	3. Retirrez la fiche d'alimentation, déplacez l'arbre à laide du tournevis via la hotte du ventilateur. Si l'arbre est bloqué, envoyez-le à un centre de réparation pour inspection.
Problème	Cause possible	Solution
Débit d'eau insuffisant.	1. Tête d'aspiration trop grande (>8 m).	1. Vérifiéz la tête d'aspiration.
	2. Le filtrtre à tamis du clapet anti-retour est bloqué.	2. Nettoyez le filtrtre à tamis.
	3. Le niveau d'aspiration d'eau est trop bas.	3. Immergez le clapet anti-retour en eau profonde.
	4. Les impuretés ont réduit le débit utile de la pompe.	4. Nettoyez le corps de la pompe, le tuyau d'aspiration et le tuyau de pression de refoulement avec de l'eau sous pression.
Interrupteur thermosensible ne permet pas d'arrêteur la pompe.	1. Surcharge du moteur électrique due au frottement causé par les impuretés qui le pânètre.	1. Nettoyez le corps de la pompe avec de l'eau sous pression.
L'interrupteur de la pompe est toujours sur la position Arrêt (Off) ou Marche (ON).	1. Aucun clapet anti-retour installé sur le tuyau d'aspiration.	1. Vérifiéz si un clapet anti-retour est installé sur le tuyau d'aspiration.
Mise en route/arrêts fréquents de la pompe (lorsqu'elle est utilisée pour	1. Rupture de l'enveloppe en caoutchouc dans le réservoir sous pression.	1. Remplacez l'enveloppe en caoutchouc ou le réservoir.

un système d'alimentation en eau domestique).

1. Pas d'air compré dans le réservoir.
2. Utilisez un clapet adequat et reliez-le à une alimentation en air comprime de 1,8 bar. puis replissez d'air le réservoir.

13 GARANTIE

• Ce produit est garantie conformément aux reglementations legales pour une période de 36 mois effective a compter de la date d'achat par le premier utilisateur.
• Cette garantie couvre toutes les defaillances matérielles ou les defaults de fabrication, elle n'inclut pas : les batteries, les chargeurs, les defaults dus à l'usure normale des pieces, telles que les roulements, brosses, cables, fiches ou les accessoires tels que les foreuses, forets, lames de scie, etc.; les dommages ou les defaults resultant d'une utilisation incorrecte, d'accidents ou de modifications; ni ne couvre les frais de transport.
• Les dommages et/ou les défauts résultat d'une utilisation incorrecte n'entrent pas non plus dans les clauses de garantie.
• Nous rejetons toute responsabilité pour toute blessure corporelle resultant d'une utilisation inappropriée de l'outil.
• Les réparations ne peuvent être réalisées que par un service après-vente/agree pour les outils Powerplus.
• Vous pouvez obtenir davantage d'informations au numéro 00 32 3 292 92 90.
• Tous les frais de transport doivent toujours être supportés par le client, sauf indication contraire écrite.
• De plus, aucune réclamation ne peut être émise dans le cadre de la garantie si l'endommagement de l'appareil résultat d'une néligence d'entretien ou d'une surcharge.
• Tout dommage resultant d'une pénetration de fluide, d'une pénetration d'une grande quantité de poussière, d'un endommagement volontaire (délibérément ou par grave négligence), d'une utilisation inappropriée (utilisations pour lesquelles l'appareil n'est pas adapté), d'une utilisation incorrecte (par exemple, non respect des consignes indiquées dans le manuel), d'un montage incorrect, de la foudre, d'une tension incorrecte, n'entre pas dans la garantie. Cette liste n'est pas restrictive.
• L'acceptation des réclamations sous garantie ne peut enaucun cas entrainer la prolongation de la période de garantie ni le début d'une nouvelle période de garantie en cas de remplacement de l'appareil.
• Les apparêils ou pieces remplaçé(e)s sous garantie sont par conséquent la propriété de Varo NV.
• Nous nous réservons le droit de rejeter toute réclamation dans les cas ou l'achat ne peut être vérifié ni lorsqu'il est évident que le produit n'a pas été correctement entretenu. (nettoyage des orifices de ventilation, entretien régulier des balais de charbon, etc.)
• Voitrécu d'achat doit être conservé comme preuve de la date d'achat.
• Voitre outil non demonté doit être renvoyé à votre revendeur dans un état de propre acceptable, (dans son coffret moulé par soufflage d'origine le cas échéant), accompagné de votre preuve d'achat.

14 ENVIRONNEMENT

Si, après un certain temps, vous decide de remplacer votre machine, ne vous en débarrasssez pas avec les ordures menagères mais destinéz-la à un traitement respectieux de l'environnement.

Les déchets électriques ne peuvent être traités de la même manière que les ordures menagères ordinaires. Procedez à leur recyclage, là où il existe des installations déequates. Renseignez-vous à propos des procédés de collecte et de traitement auprès des autorités locales compétentes ou de votre revendeur.

15 Declaration de conformite

VARO N. V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIQUE, déclare que :

Appareil : Groupe Hydrofore

Marque: POWERplus

Modèle: POWXG9447

est en conformité avec les exigences essentielles et les autres dispositions pertinentes des Directives européennes applicables, basées sur l'application des normes européennes harmonisées. Toute modification non autorisée de l'appareil annule cette déclaration.

Directives européennes (y compris, le cas échéant, leurs amendements à la date de la signature);

2011/65/EU

2006/95/CE

2004/108/CE

2000/14/CE Annex V LwA 81dB(A) / 84dB(A)

Normes européennes harmonisées (y compris, le cas échéant, leurs amendements à la date de la signature);

EN60335-1:2012

EN60335-2-41:2003

EN55014-1:2006

EN55014-2:1997

EN61000-3-2:2006

EN61000-3-3:2013

Detenteur de la Documentation technique : Philippe Vankerkhove, VARO - Vic. Van Rompuy N. V.

Le soussigné agit au nom du PDG de l'entreprise,

Hugo Cuypers

Réglementation - Directeur de la conformité

26/06/2015
