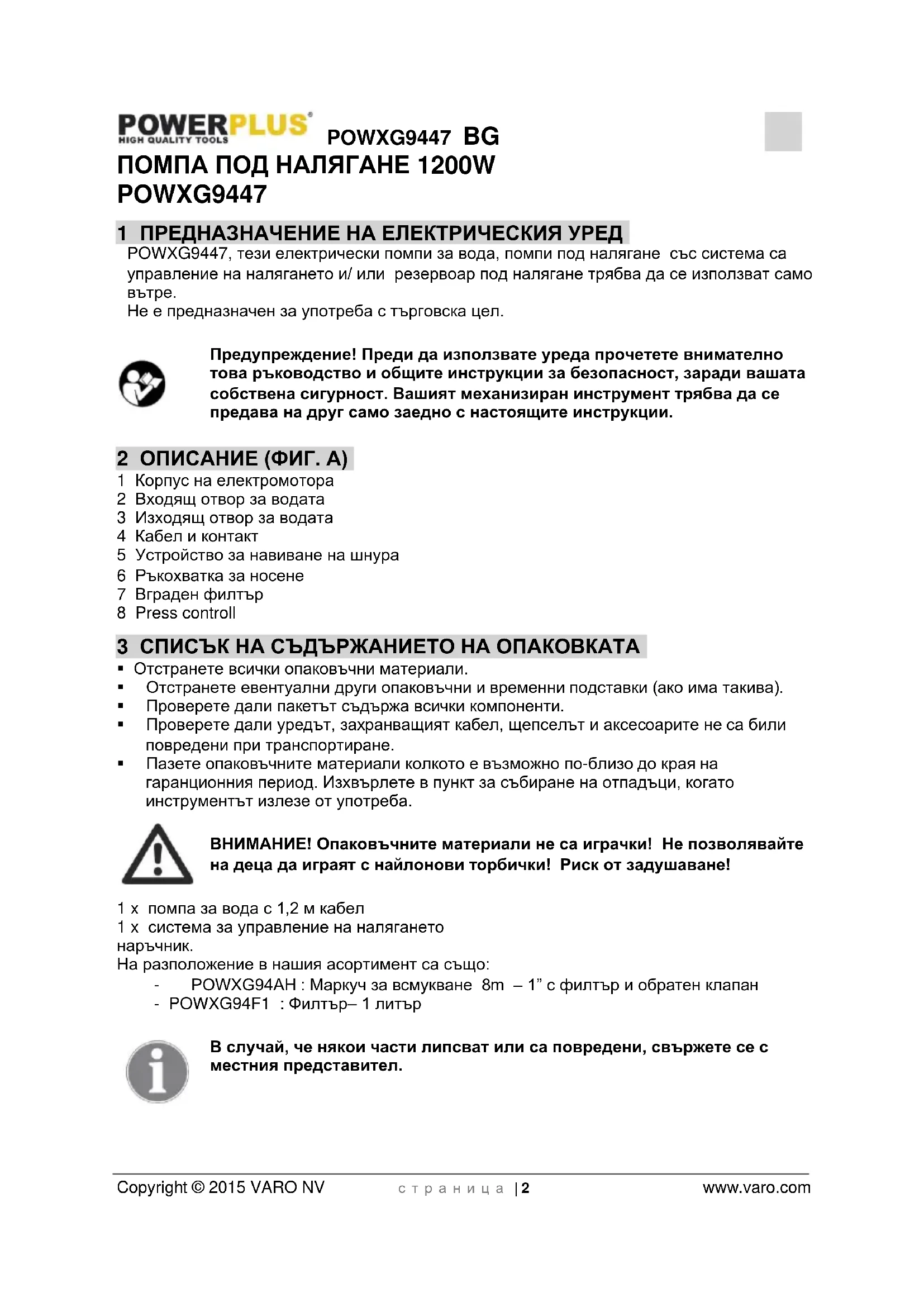

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ POWXG9447 PowerPlus

6.2 Монтиране на “система са управление на налягането” (само

8.2 Почистване на вградения филтър ................................................................. 5

Не е предназначен за употреба с търговска цел. Предупреждение! Преди да използвате уреда прочетете внимателно това ръководство и общите инструкции за безопасност, заради вашата собствена сигурност. Вашият механизиран инструмент трябва да се предава на друг само заедно с настоящите инструкции. 2 ОПИСАНИЕ (ФИГ. A) 1 Корпус на електромотора 2 Входящ отвор за водата 3 Изходящ отвор за водата 4 Кабел и контакт 5 Устройство за навиване на шнура 6 Ръкохватка за носене 7 Вграден филтър 8 Press controll 3 СПИСЪК НА СЪДЪРЖАНИЕТО НА ОПАКОВКАТА Отстранете всички опаковъчни материали. Отстранете евентуални други опаковъчни и временни подставки (ако има такива). Проверете дали пакетът съдържа всички компоненти. Проверете дали уредът, захранващият кабел, щепселът и аксесоарите не са били повредени при транспортиране. Пазете опаковъчните материали колкото е възможно по-близо до края на гаранционния период. Изхвърлете в пункт за събиране на отпадъци, когато инструментът излезе от употреба. ВНИМАНИЕ! Опаковъчните материали не са играчки! Не позволявайте на деца да играят с найлонови торбички! Риск от задушаване! 1 x помпа за вода с 1,2 м кабел 1 x система за управление на налягането

На разположение в нашия асортимент са също: - POWXG94AH : Маркуч за всмукване 8m – 1” с филтър и обратен клапан - POWXG94F1 : Филтър– 1 литър В случай, че някои части липсват или са повредени, свържете се с местния представител.POWXG9447 BG Copyright © 2015 VARO NV с т р а н и ц а | 3 www.varo.com 4 СИМВОЛИ В настоящия наръчник и/или върху машината са използвани следните символи:

Указва опасност от травма или повреда на инструмента.

В съответствие с важни приложими стандарти по безопасност на Европейски

Това устройство не може да бъде използвано от деца или хора с физически или умствени увреждания или с нарушения в развитието, нито от хора без опит и познания, освен ако те не са получили инструкции от лицето, което отговаря за тяхната безопасност, ако има лице, което ги наблюдава или ако не следват дадени преди това инструкции относно използването на това устройство. 5 СПЕЦИФИЧНИ ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ Tази помпа за вода няма функция за защита от водни пръски и трябва да бъде поставяна само на сухо място. Никога не я поставяйте и не работете с нея при дъжд или на влажно място. Тази помпа за вода не трябва да се използва за възпламеними или опасни течности. Избягвайте работа на помпата за вода на празен ход. Тази помпа за вода е предназначена за работа в чиста вода. Сферата на приложението й включва поливане на градини, водоснабдяване на домакинството, капково напояване на градина или земеделска площ. Тази помпа за вода не трябва да бъде излагана на примесване към пренасяната течност на замърсявания, пясък, камъни, лепливи вещества и т.н. за дълги периоди. Тъй като пренасяната течност може да съдържа химически корозивни вещества, е необходимо да се обърне специално внимание на предотвратяването на влиянието им върху материала на корпуса на помпата. Използването на тази помпа за пренасяне на питейна вода не е разрешено. Това устройство не може да бъде използвано от деца или хора с физически или умствени увреждания или с нарушения в развитието, нито от хора без опит и познания, освен ако те не са получили инструкции от лицето, което отговаря за тяхната безопасност, ако има лице, което ги наблюдава или ако не следват дадени преди това инструкции относно използването на това устройство. 6 СГЛОБЯВАНЕ По време на монтирането на помпата за вода, захранването й трябва да бъде

По време на монтирането на оборудването е необходимо то да бъде на сухо и проветриво място при околна температура под 40°C. Ако поради вашите действия количеството изпомпвана вода е прекалено голямо и се стигне до наводняване на напояваното място, могат да се вземат различни защитни мерки (например устройство за отвеждане на излишната вода, аларма, самостоятелна помпа, контейнер за вода и т.н.). При всички случаи нашата компания не носи отговорност за причинените загуби. Преди използване трябва да бъде проверена безопасността на помпата за вода, за да е сигурно, че захранващият кабел или щепселът не са повредени.POWXG9447 BG Copyright © 2015 VARO NV с т р а н и ц а | 4 www.varo.com

6.1 Електрическо свързване

Електротехникът, отговарящ за монтажа, трябва да направи проверка, за да гарантира, че електрическите връзки съответстват на стандарта, включително заземяващият извод. Необходимо е също така да се провери номиналният електрически ток на електрическия контакт със защитен превключвател – той трябва да бъде = 30 mA.

6.2 Монтиране на “система са управление на налягането” (само POWXG9447)

“Система са управление на налягането” е пакетиран в отделна кутия. Монтиран върху изхода (отгоре) върху изходящия отвор за водата. Затегнете ръчно контрагайката.

Помпата за вода трябва да бъде добре заземена. Евентуалното късо съединение ще анулира съответните членове от гаранцията. Ако е необходимо да се увеличи дължината на оригиналния кабел, трябва да се използва кабел със същото сечение. 7 РАБОТА Помпите не са самозаливни. Това означава, че напорният маркуч трябва първо да бъде оборудван с: Обратен клапан с филтър; така се гарантира, че след изключване на помпата тя и маркучът няма да работят без течност. Тази част от маркуча се потапя във водата, която трябва да бъде изпомпена. Маркуч със съединителна гайка; този край на маркуча е свързан към предната част на помпата. И двете принадлежности трябва да бъдат здраво закрепени към маркуча чрез скоба. Преди да закрепите маркуча към помпата, е най-добре да го напълните с вода. След това можете да завиете трипътния клапан или друг 25мм (1") конектор към изхода на помпата; откъм горната й страна. След това трябва да разхлабите малката винтова капачка от горната страна на корпуса на помпата и да напълните корпуса с вода през отвора; после я завинтете отново. Ако сега корпусът на помпата и маркучът са пълни с вода, можете да включите помпата, като използвате превключвателя за вкл./изкл. Помпата започва веднага да изпомпва вода (при автоматичен модел първо се напълва напорният резервоар и са необходими няколко секунди, за да излезе водата през свързания маркуч). Ако след това помпата отново бъде изключена, водата остава в корпуса на помпата и маркуча, което означава, че при следващото включване на помпата тя ще започне веднага да изпомпва вода. Ако не е монтиран възвратен клапан или ако уплътнението между клапана и маркуча не е добро (скобата на маркуча!) цялото устройство може да започне да работи без течност и трябва да бъде напълнено отново, за да може помпата да работи правилно.

Напорният маркуч се използва за отвеждане на водата от помпата до точката на използването й (например кран и т.н.). За да се намалят загубите от триене, причинени от налягането на водата, ви препоръчваме да използвате напорен маркуч с минимален диаметър 20мм (3/4"). Когато градинската помпа работи, изходът на водата (например кран или изход за водни пръски) трябва да бъде отворен, за да излиза през него въздухът от маркуча. Ако изходът за водата е затворен, помпата може да се повреди поради прегряване, ако работи повече от 5 минути. Избягвайте да оставяте помпата да замръзва или да стои на място с ниски температури през зимата.POWXG9447 BG Copyright © 2015 VARO NV с т р а н и ц а | 5 www.varo.com Пясъкът и камъчетата в изпомпваната вода могат бързо да доведат до износване на помпата и да намалят ефективния й капацитет. Затова е необходимо да се монтира

Тази помпа за вода не е подходяща за продължителна работа, например в промишлени или минни предприятия или в системи за рециклиране на водата.

7.2 Предписания за безопасност

Захранването трябва да съответства на техническите характеристики, посочени върху продукта. Ако е необходимо, направете справка с условията на местния доставчик на електроенергия за начина на свързване.Ако помпата или захранващия кабел не съответстват на тези условия, не свързвайте помпата! Никога не носете помпата за кабела. Никога не разглобявайте щепсела и не скъсявайте кабела. В противен случай гаранцията ви ще стане невалидна. Пазете свързването (щепсел и контакт) сухо. Помпата не е подходяща за използване в плувни басейни и езера или при други условия, в които може да се получи физически контакт на хора с водата, и следователно не трябва да бъде използвана за такива цели. Винаги изключвайте помпата от захранването, когато я почиствате или я изваждате от водата, за да направите поддръжка. Тази помпа е подходяща за изпомпване на вода с минимална температура 4 °C и максимална температура 35 °C. Помпата не трябва да работи на сухо, тъй като това ще причини неотстраними

Винаги изключвайте помпата от захранването преди почистване или поддръжка. От време на време почиствайте камерите, като ги изплаквате с чиста вода, за да сте сигурни, че не са задръстени със замърсявания. 8 ПОЧИСТВАНЕ И ПОДДРЪЖКА Преди да започнете каквато и да е работа по оборудването, извадете щепсела от контакта.

При нормални условия помпата за вода не се нуждае от поддръжка. Тя обаче ни трябва да бъде оставяна на открито при дъжд, нито на влажни или замърсени места, и не трябва да се оставя да замръзне. Замръзването, работата на празен ход и задръстването със замърсявания трябва да се избягват. Винаги изключвайте захранването преди да направите поддръжка на помпата. Ако захранващия кабел се повреди, той трябва да бъде сменен от професионалист. Повредите, причинени от късо съединение, не са включени в обхвата на гаранцията. Ако възникнат проблеми с помпата, гаранционните ремонти трябва да бъдат извършвани от оторизиран център за поддръжка Не използвайте перилни препарати или разтворители, тъй като те могат да нанесат непоправими повреди на машината. Химикалите могат да разрушат пластмасовите части .

8.2 Почистване на вградения филтър

Помпата ви е снабдена с вграден филтър. Редовно отстранявайте замърсяванията, прилепнали към мрежата на филтъра. За да почистите филтъра: Изключете помпата и издърпайте щепсела от розетката на електрозахранването. Отвинтете капака на филтъра от корпуса му.POWXG9447 BG Copyright © 2015 VARO NV с т р а н и ц а | 6 www.varo.com Извадете касетата на филтъра и я почистете под течаща вода. Поставете касетата на филтъра и затворете отново капака, включете в електрозахранването и отново включете помпата. 9 ТЕХНИЧЕСКИ ДАННИ

POWXG9447 Номинално напрежение 230 V Номинална честота 50 Hz Номинална мощност 1200 W Номинално налягане 0,5 mPa –5 bar Максимално ниво на всмукване 7 m Степен на вътр. защита IPX4 Максимална температура на водата 35°C Максимално повдигане 50 m Дължина на кабела 1,2 m Дебит (капацитет) 3800 л/час Минимален диаметър на смукателния маркуч 1”(25 mm) Минимален диаметър на напорния маркуч ¾”(20 mm) Резервоар под налягане

12,12 кг Подходяща за

10 ШУМ Стойности на звуковото налягане измерени в съответствие с приложимия стандарт. (K=3) Ниво на звуковата мощност LwA 84 dB(A) ВНИМАНИЕ! Носете индивидуални предпазни средства за слуха (антифони), ако звуковото налягане превиши 85 dB(A). 11 НАМИРАНЕ И ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ Неизправност

1. След включване на помпата

корпусът й не се пълни с вода.

1. Напълнете помпата с вода.

2. Недостатъчно уплътняване

2. Проверете препоръчваните и

използваните части и компоненти на помпата, например свързването на всмукващата дюза, свързването на всмукващия маркуч, свързването на напорния маркуч, крепежния пръстен, всмукващия маркуч, и т.н.,включително уплътняващата тефлонова лента на винтовете или кабела. Помпата може да работи само когато е добре

3. Филтърният екран на долния

клапан на всмукващия вход е

смукателния отвор и филтърния екран.POWXG9447 BG Copyright © 2015 VARO NV с т р а н и ц а | 7 www.varo.com Неизправност

4. Не може да бъде отведен

въздухът от напорния маркуч, тъй като изходът за вода е

отворете изхода за вода (например кран, пръскаща дюза и т.н.).

5. Времето за изчакване не

съответства на нормативите.

5. Напълнете целия всмукващ маркуч с

вода или го проверете повторно поне 7 минути след стартирането на помпата.

6. Прекалено голям напор при

7. Обратният клапан не успява

7. Проверете нивото на водата в

кладенеца или водния басейн. Ако е възможно увеличете дължината на всмукващия маркуч. Електродвигателят не

2. Капакът на вентилаторът

пречи на въртенето на перката.

2. Издърпайте щепсела, свалете капака

на вентилатора с помощта на отверка, след това го поставете отново, като завъртите леко перката и проверите дали тя може да се върти свободно.

3. Издърпайте щепсела, с помощта на

отверката прекарайте вала през капачката на вентилатора.Ако валът е запушен, занесете го в сервизен център за проверка. Недостатъчен дебит на

2. Филтърният екран на

обратния клапан е блокиран.

2. Почистете филтърния екран.

3. Нивото на всмукваната вода е

3. Потопете долния клапан в голямо

4. Ефективният капацитет на

помпата е намален поради замърсявания.

4. Изплакнете корпуса на помпата,

всмукващия маркуч и изходния напорен маркуч с вода под налягане. Термочувствителният превключвател не може да изключи помпата.

електродвигателя поради триене, причинено от замърсяванията, навлезли в

1. Изплакнете корпуса на помпата с

вода под налягане. Превключвателят на помпата е винаги ИЗКЛ.

1. На всмукващия маркуч не е

монтиран възвратен клапан

1. Проверете дали на всмукващия

включване/изключване на превключвателя на помпата (при система за водоснабдяване на домакинства).

1. Скъсване на гумената

2. В контейнера няма сгъстен

2. Използвайте подходящ клапан и го

свържете с източник на сгъстен въздух с налягане 1,8 бара, като напълните контейнера с въздух.POWXG9447 BG Copyright © 2015 VARO NV с т р а н и ц а | 8 www.varo.com 12 ИНСТРУКЦИИ ЗА ЕКСПЛОАТАЦИЯ НА POWXG9447 EDWC Вижте другия наръчник в опаковката. 13 ГАРАНЦИЯ В съответствие със законовите разпоредби този продукт има гаранционен срок 36 месеца, който влиза в сила от датата на покупка на първия потребител. Тази гаранция покрива всички дефекти на материали и производствени дефектни, но не включва: батерии, зарядни устройства, дефектни части вследствие на нормално износване и изтриване като лагери, четки, кабели и щепсели или аксесоари като свредла, накрайници за пробивни инструменти, режещи дискове и т.н., повреди и дефекти произтичащи от неправилна употреба, злополуки или направени промени, нито транспортните разходи. Повреди и/или дефекти произтичащи от неправилно употреба не се обхващат от тези гаранционни условия. Освен това не носим никаква отговорност за телесни наранявания произтичащи от неправилната употреба на инструмента. Ремонти могат да бъдат извършвани само от упълномощен потребителски сервизен център за електроинструменти. Можете да получите допълнителна информация на номер 00 32 3 292 92 90. Всички транспортни разходи ще бъдат поети от потребителя, освен ако писмено не е договорено друго. В същото време, не могат да се предявяват претенции по гаранцията, ако повредата на уреда е вследствие от пренебрегване на техническото обслужване или претоварване. От гаранцията категорично се изключва повреда, която е в резултат от проникване на течност, много прах, преднамерена повреда (умишлена или поради тотално безгрижие), неподходящо използване (използване за цели, за които уредът не е подходящ), некомпетентно използване (напр. неспазване на инструкциите в ръководството), некомпетентен монтаж, гръмотевичен удар, неправилно напрежение. Този списък не е изчерпателен. Приемането на гаранционни претенции никога не може да доведе до удължаване на гаранционния срок, нито до започване на нов гаранционен срок в случай на замяна на устройство. Устройствата или детайлите, които са заменени съобразно гаранционните условия, следователно остават собственост на Varo NV. Ние си запазваме правото да отхвърлим всяка претенция, в случай че покупката не може да бъде проверена или, когато е ясно, че продуктът не е поддържан правилно. (почистване на вентилационните отвори, редовна поддръжка на карбоновите

Съхранявайте фактурата за покупката като доказателство за датата, на която е направена тя. Трябва да върнете недемонтирания инструмент на продавача в приемливо чисто състояние, в оригиналното му лято куфарче, ако устройството има такова, придружавано от доказателството за покупката.POWXG9447 BG Copyright © 2015 VARO NV с т р а н и ц а | 9 www.varo.com 14 ОКОЛНА СРЕДА Ако след продължителна употреба машината ви се нуждае от подмяна, не изхвърляйте старата при домакинските отпадъци, а я унищожете по начин, безопасен за околната среда. Ненужните електрически продукти не трябва да бъдат изхвърляни заедно с домакинските отпадъци. Моля проучете къде има възможности за рециклиране. Поискайте от местните власти или от продавача съвети относно рециклирането. 15 ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВ VARO N.V. – Joseph Van Instraat 9 – BE2500 Lier – Белгия декларират, че продукт: ПОМПА ПОД НАЛЯГАНЕ Марка: POWERplus модел: POWXG9447 е в съответствие с основните изисквания и други съответни разпоредби на приложимите Европейски директиви, базирани върху прилагането на Европейските хармонизирани стандарти. Всяка неупълномощена модификация на апарата анулира тази декларация. Европейски директиви (включително техните промени към датата на подписване, ако са приложими); 2011/65/EU 2006/95/ ЕИО 2004/104/ ЕИО 2000/14/ ЕИО Annex V LwA 81dB(A) / 84dB(A) Европейски хармонизирани стандарти (включително техните промени към датата на подписване, ако са приложими); EN60335-1 : 2012 EN60335-2-41 : 2003 EN55014-1 : 2006 EN55014-2 : 1997 EN61000-3-2 : 2006 EN61000-3-3 : 2013 Съхранител на техническата документация: Филип Ванкеркхов, VARO – Vic. Van Rompuy N.V. Долуподписаният действа от името на Изпълнителния директор на компанията, Hugo Cuypers Регулационни въпроси – мениджър по съответствията
