Тип продукт	Електрическа градинска помпа
Марка	PowerPlus
Модел	POWXG9561
Захранване	230 V~ / 50 Hz
Номинална мощност	600 W
Максимален дебит	3000 l/h
Максимална височина на изпомпване	35 m
Максимална височина на засмукване	7 m
Номинално налягане	0,35 MPa (3,5 bar)
Степен на защита	IPX4
Диаметър на смукателния маркуч	1" (25 mm)
Диаметър на напорния маркуч	3/4" (20 mm)
Дължина на кабела	1,2 m
Температура на водата	4 °C до 35 °C
Защита от работа на сухо	Вграден автоматичен спирач
Вграден филтър	Да, с ключ за демонтаж
Команда за налягане	Включена, монтирана на изхода
Употреба	Чиста вода, поливане на градина, напояване
Поддръжка	Изплакване с чиста вода, защита от замръзване
Безопасност	Да не се използва под дъжд, да не се изпомпват запалими течности
Гаранция	36 месеца
Сертификация	CE

Често задавани въпроси - POWXG9561 PowerPlus

Как да стартирам помпата POWXG9561?

Преди първата употреба напълнете напълно помпата и смукателния маркуч с вода през отвора на вградения филтър. Уверете се, че възвратният клапан е монтиран и маркучът е пълен с вода, преди да свържете помпата.

Какво да направя, ако помпата не стартира?

Първо проверете електрическото захранване (контакт и кабел). Ако захранването е наред, вентилаторът може да е блокиран: изключете помпата, отстранете капака на вентилатора и проверете дали перката се върти свободно. Ако проблемът продължава, се свържете с упълномощен сервизен център.

Защо помпата работи, но не засмуква вода?

Възможни причини: корпусът на помпата не е напълнен с вода, недостатъчна херметизация на връзките, запушен филтър на възвратния клапан, затворен изход за вода, предотвратяващ изпускането на въздух, или твърде голяма височина на засмукване (> 8 m). Проверете всяка точка.

Как да почистя филтъра на помпата?

Използвайте предоставения ключ, за да отворите капака на вградения филтър. Извадете филтъра и го изплакнете с чиста вода. Поставете го обратно и затворете херметически.

Какъв вид вода мога да изпомпвам с тази помпа?

Тази помпа е предназначена само за чиста вода. Не изпомпвайте мръсна, кална вода, съдържаща пясък или примеси, нито запалими или корозивни течности. Не е подходяща за питейна вода.

Може ли помпата да работи непрекъснато?

Не, тази помпа не е подходяща за непрекъсната работа (напр. промишлена употреба). За домашна употреба, не оставяйте изхода затворен повече от 5 минути, за да избегнете прегряване.

Как да защитя помпата от замръзване?

Поставете помпата на място, защитено от замръзване. Изпразнете водата от помпата и маркучите преди зимата. Никога не оставяйте вода вътре, ако температурата падне под 0 °C.

Какво да направя при недостатъчен воден поток?

Проверете височината на засмукване (макс. 7 m), почистете филтъра на възвратния клапан, уверете се, че клапанът е добре потопен, и почистете корпуса на помпата, както и маркучите с вода под налягане.

Мога ли да използвам удължителен кабел с помпата?

Да, но кабелът трябва да има същото напречно сечение като оригиналния кабел (не е посочено в инструкциите). Уверете се, че контактът остава сух и че удължителят е подходящ за външна употреба.

Покрива ли гаранцията ремонти?

36-месечната гаранция покрива производствени дефекти и материални повреди. Тя не покрива нормалното износване (лагери, четки, кабели), щети от неправилна употреба или транспортни разходи. Ремонтите трябва да се извършват от упълномощен сервиз на PowerPlus.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ POWXG9561 PowerPlus

1 ПРЕДНАЗНАЧЕНИЕ НА УПОТРЕБАТА ...... 2
2 ОПИСАНИЕ (ФИГ. А) 2
3 СПИСЪК НА СЪДЪРЖАНИЕТО НА ОПАКОВКАТА....2
4 СИМВОЛИ 3
5 СПЕЦИФИЧНИ ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ....3
6 СГЛОБЯВАНЕ .... 3
6.1 Електрическо свързване ....4
6.2 Монтиране на "система са управление на налягането"......4
6.3 Заземяване....4
7 РАБОТА....4
7.1 Напорен маркуч....4
7.2 Предписания за безопасност ....5
8 ПОЧИСТВАНЕ И ПОДДРЪЖКА ....5
8.1 Почистване 5
9 ТЕХНИЧЕСКИ ДАННИ 6
10 ШУМ....6
11 НАМИРАНЕ И ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ......6
12 ГАРАНЦИЯ....9
13 ОКОЛНА СРЕДА....9
14 ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВ....10

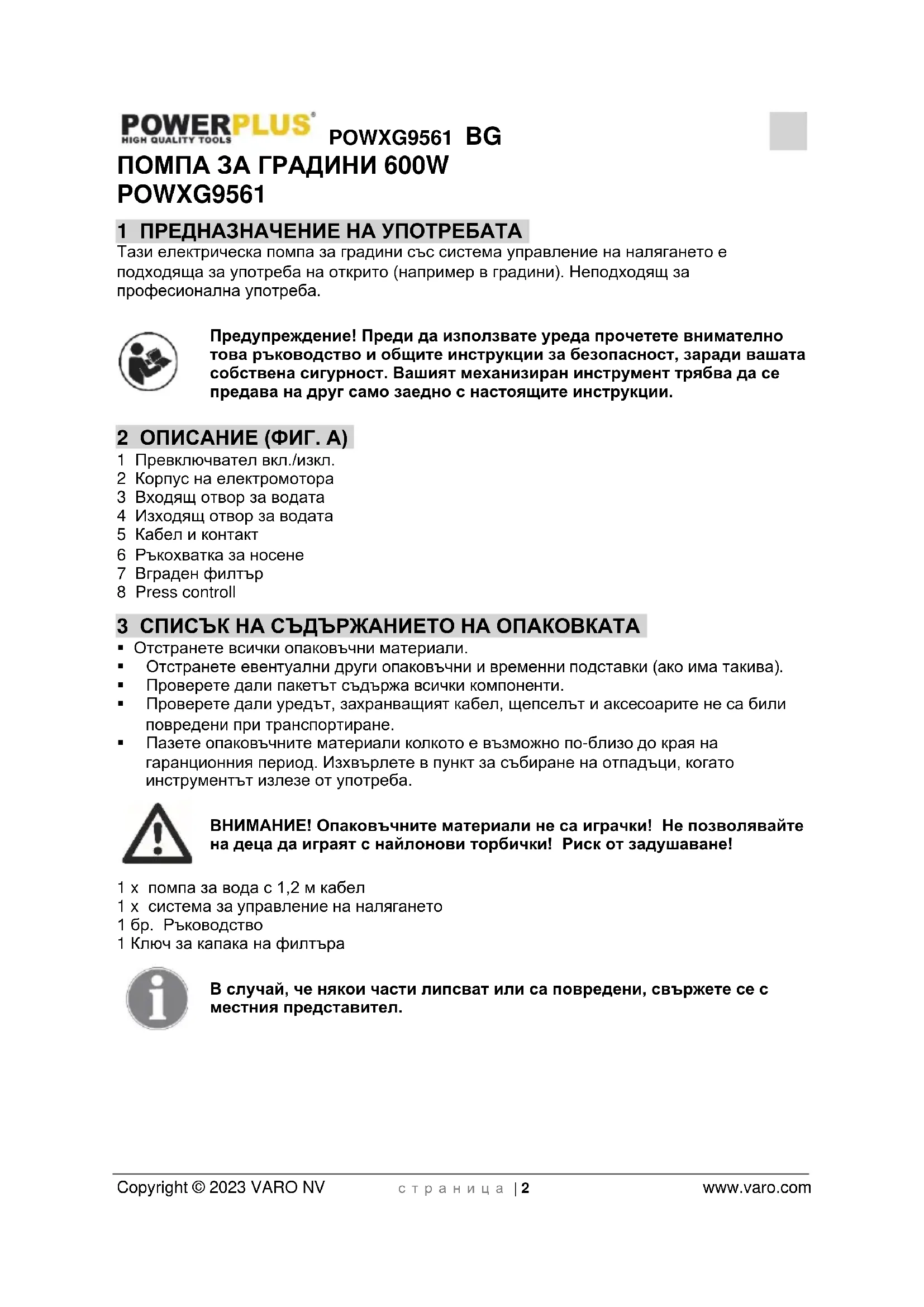

ПОМПА ЗА ГРАДИНИ 600W POWXG9561

1 ПРЕДНАЗНАЧЕНИЕ НА УПОТРЕБАТА

Тази електрическа помпа за градини със система управление на налягането е подходяща за употреба на открито (например в градини). Неподходящ за професионална употреба.

Предупреждение! Преди да използвате уреда прочетете внимателно това ръководство и общите инструкции за безопасност, заради вашата собствена сигурност. Вашият механизиран инструмент трябва да се предава на друг само заедно с настоящите инструкции.

2 ОПИСАНИЕ (ФИГ. А)

1 Превключвател вкл./изкл.
2 Корпус на електромотора
3 Входящ отвор за водата
4 Изходящ отвор за водата
5 Кабел и контакт
6 Ръкохватка за носене
7 Вграден филтър
8 Press controll

3 СПИСЪК НА СЪДЪРЖАНИЕТО НА ОПАКОВКАТА

• Отстранете всички опаковъчни материали.
• Отстранете евентуални други опаковъчни и временни подставки (ако има такива).
  ■ Проверете дали пакетът съдържа всички компоненти.
• Проверете дали уредът, захранващият кабел, щепсельт и аксесоарите не са били повредени при транспортиране.
• Пазете опаковъчните материали колкото е възможно по-близо до края на гаранционния период. Изхвърлете в пункт за събиране на отпадъци, когато инструментът излезе от употреба.

ВНИМАНИЕ! Опаковъчните материали не са играчки! Не позволявайте на деца да играят с найлонови торбички! Риск от задушаване!

1 x помпа за вода с 1,2 м кабел
1 x система за управление на налягането
1 бр. Ръководство
1 Ключ за капака на филтъра

В случай, че някои части липсват или са повредени, свържете се с местния представител.

4 СИМВОЛИ

В настоящия наръчник и/или върху машината са използвани следните символи:

	Указва опасност от травма или повреда на инструмента.		В съответствие с важни приложими стандарти по безопасност на Европейски директиви.
	Това устройство не може да бъде използвано от деца или хора с физически или умствени увреждания или с нарушения в развитието, нито от хора без опит и познания, освен ако те не са получили инструкции от лицето, което отговаря за тяхната безопасност, ако има лице, което ги наблюдава или ако не следват дадени преди това инструкции относно използването на това устройство.

5 СПЕЦИФИЧНИ ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ

- Тази помпа за вода няма функция за защита от водни пръски и трябва да бъде поставяна само на сухо място. Никога не я поставяйте и не работете с нея при дъжд или на влажно място.

- Тази помпа за вода не трябва да се използва за възпламеними или опасни течности.

- Избягвайте работа на помпата за вода на празен ход.

- Тази помпа за вода е предназначена за работа в чиста вода. Сферата на приложението й включва поливане на градини, водоснабдяване на домакинството, капково напояване на градина или земеделска площ.

- Тази помпа за вода не трябва да бъде излагана на примесване към пренасяната течност на замърсявания, пясък, камъни, лепливи вещества и т.н. за дълги периоди. Тъй като пренасяната течност може да съдържа химически корозивни вещества, е необходимо да се обърне специално внимание на предотвратяването на влиянието им върху материала на корпуса на помпата. Използването на тази помпа за пренасяне на питейна вода не е разрешено.

- За да бъде предпазена помпата от засмукване на сухо, машината е оборудвана с предпазно устройство, осигуряващо автоматично изключване в случай, че няма достатъчно подаване на вода, тъй като това може да причини повреда на помпата.

Това устройство не може да бъде използвано от деца или хора с физически или умствени увреждания или с нарушения в развитието, нито от хора без опит и познания, освен ако те не са получили инструкции от лицето, което отговаря за тяхната безопасност, ако има лице, което ги наблюдава или ако не следват дадени преди това инструкции относно използването на това устройство.

6 СГЛОБЯВАНЕ

• По време на монтирането на помпата за вода, захранването й трябва да бъде изключено.
• По време на монтирането на оборудването е необходимо то да бъде на сухо и проветриво място при околна температура под 40°C.
• Ако поради вашите действия количеството изпомпвана вода е прекалено голямо и се стигне до наводняване на напояваното място, могат да се вземат различни защитни мерки (например устройство за отвеждане на излишната вода, аларма, самостоятелна помпа, контейнер за вода и т.н.). При всички случаи нашата компания не носи отговорност за причинените загуби.
• Преди използване трябва да бъде проверена безопасността на помпата за вода, за да е сигурно, че захранващият кабел или щепселът не са повредени.

6.1 Електрическо свързване

• Електротехникът, отговарящ за монтажа, трябва да направи проверка, за да гарантира, че електрическите връзки съответстват на стандарта, включително заземяващият извод.
• Необходимо е също така да се провери номиналният електрически ток на електрическия контакт със защитен превключвател – той трябва да бъде = 30 mA.

6.2 Монтиране на "система са управление на налягането"

- "Система са управление на налягането" е пакетиран в отделна кутия. Монтиран върху изхода (отгоре) върху изходящия отвор за водата. Затегнете холендровата гайка с подходящ гаечен ключ.

6.3 Заземяване

Помпата за вода трябва да бъде добре заземена. Евентуалното късо съединение ще анулира съответните членове от гаранцията. Ако е необходимо да се увеличи дължината на оригиналния кабел, трябва да се използва кабел със същото сечение.

7 РАБОТА

Помпите не са самозаливни. Това означава, че напорният маркуч трябва първо да бъде оборудван с:

1 Обратен клапан с филтър; така се гарантира, че след изключване на помпата тя и маркучът няма да работят без течност. Тази част от маркуча се потапя във водата, която трябва да бъде изпомпена.

2 Маркуч със съединителна гайка; този край на маркуча е свързан към предната част на помпата.

3 И двете принадлежности трябва да бъдат здраво закрепени към маркуча чрез скоба.

Преди да закрепите маркуча към помпата, е най-добре да го напълните с вода. След това можете да завиете трипътния клапан или друг 25мм (1") конектор към изхода на помпата; откъм горната й страна.

След това трябва да разхлабите малката винтова капачка от горната страна на корпуса на помпата и да напълните корпуса с вода през отвора; после я завинтете отново.

Ако сега корпусът на помпата и маркучът са пълни с вода, можете да включите помпата, като използвате превключвателя за вкл./изкл. Помпата започва веднага да изпомпва вода (при автоматичен модел първо се напълва напорният резервоар и са необходими няколко секунди, за да излезе водата през свързания маркуч).

Ако след това помпата отново бъде изключена, водата остава в корпуса на помпата и маркуча, което означава, че при следващото включване на помпата тя ще започне веднага да изпомпва вода.

Ако не е монтиран възвратен клапан или ако уплътнението между клапана и маркуча не е добро (скобата на маркуча!) цялото устройство може да започне да работи без течност и трябва да бъде напълнено отново, за да може помпата да работи правилно.

7.1 Напорен маркуч

Напорният маркуч се използва за отвеждане на водата от помпата до точката на използването й (например кран и т.н.). За да се намалят загубите от триене, причинени от налягането на водата, ви препоръчваме да използвате напорен маркуч с минимален диаметър 20мм (3/4").

- Когато градинската помпа работи, изходът на водата (например кран или изход за водни пръски) трябва да бъде отворен, за да излиза през него въздухът от маркуча. Ако изходът за водата е затворен, помпата може да се повреди поради прегряване, ако работи повече от 5 минути.

- Избягвайте да оставяте помпата да замръзва или да стои на място с ниски температури през зимата.

- Пясъкът и камъчетата в изпомваната вода могат бързо да доведат до износване на помпата и да намалят ефективния й капацитет. Затова е необходимо да се монтира филтър.

- Тази помпа за вода не е подходяща за продължителна работа, например в промишлени или минни предприятия или в системи за рециклиране на водата.

• Захранването трябва да съответства на техническите характеристики, посочени върху продукта. Ако е необходимо, направете справка с условията на местния доставчик на електроенергия за начина на свързване. Ако помпата или захранващия кабел не съответстват на тези условия, не свързвайте помпата!
  ■ Никога не носете помпата за кабела.
• Никога не разглобявайте щепсела и не скъсявайте кабела. В противен случай гаранцията ви ще стане невалидна. Пазете свързването (шепсел и контакт) сухо.
• Помпата не е подходяща за използване в плувни басейни и езера или при други условия, в които може да се получи физически контакт на хора с водата, и следователно не трябва да бъде използвана за такива цели.
• Винаги изключвайте помпата от захранването, когато я почиствате или я изваждате от водата, за да направите поддръжка. Тази помпа е подходяща за изпомпване на вода с минимална температура 4 °C и максимальна температура 35 °C.
• Помпата не трябва да работи на сухо, тъй като това ще причини неотстраними повреди.
  ■ Винаги изключвайте помпата от захранването преди почистване или поддръжка.
• От време на време почиствайте камерите, като ги изплаквате с чиста вода, за да сте сигурни, че не са задръстени със замърсявания.

Преди да започнете каквато и да е работа по оборудването, извадете щепсела от контакта.

8.1 Почистване

При нормални условия помпата за вода не се нуждае от поддръжка. Тя обаче ни трябва да бъде оставяна на открито при дъжд, нито на влажни или замърсени места, и не трябва да се оставя да замръзне.

• Замръзването, работата на празен ход и задръстването със замърсявания трябва да се избягват.
  ■ Винаги изключвайте захранването преди да направите поддръжка на помпата.
• Ако захранващия кабел се повреди, той трябва да бъде сменен от професионалист. Повредите, причинени от късо съединение, не са включени в обхвата на гаранцията.
• Ако възникнат проблеми с помпата, гаранционните ремонти трябва да бъдат извършвани от оторизиран център за поддръжка

Не използвайте перилни препарати или разтворители, тъй като те могат да нанесат непоправими повреди на машината. Химикалите могат да разрушат пластмасовите части.

9 ТЕХНИЧЕСКИ ДАННИ

Вид	POWXG9561
Напрежение на електрическата мрежа	230V~ /50Hz
Номинална мощност	600W
Максимален капацитет на помпата	3000 l/час
Максимално повдигане	35 м
Максимално ниво на всмукване	7 м
Максимална температура на водата	35°C
Минимален диаметър на напорния маркуч	1" (25 мм)
Минимален диаметър на напорния маркуч	3/4" (20 мм)
Дължина на кабела	1,2 м
Номинално налягане	0,35 mPa –3,5 bar
Степен на вътр. защита	IPX4
Подходяща за	Чиста вода

10 ШУМ

Стойности на звуковото налягане измерени в съответствие с приложимия стандарт. (K=3)

Ниво на звуковото налягане LpA	69dB(A)
Ниво на звуковата мощност LwA	81dB(A)

ВНИМАНИЕ! Носете индивидуални предпазни средства за слуха (антифони), ако звуковото налягане превиши 85 dB(A).

11 НАМИРАНЕ И ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ

Неизправност	Причина	Действие
Електродвигателятработи, но помпата невсмуква вода.	След включване напомпата корпусът йне се пълни с вода.	Напълнете помпата с вода.
	Недостатъчноуплътняване нанапорния маркуч.	Проверете препоръчваните иизползваните части и компонентина помпата, напримерсвързването на всмукващатадюза, свързването навсмукващия маркуч, свързванетона напорния маркуч, крепежнияпръстен, всмукващия маркуч, ит.н.,включително уплътняващататефлонова лента на винтоветеили кабела. Помпата може даработи само когато е добреуплътнена.
	Филтърният екран надолния клапан навсмукващия вход еблокиран.	Почистете долния клапан насмукателния отвор и филтърнияекран.
	Не може да бъде отведен въздухът от напорния маркуч, тъй като изходът за вода е затворен.	Когато помпата започне д всмуква, отворете изхода за вода (например кран, пръскаща дюза и т.н.).
	Времето за изчакване не съответства на нормативите.	Напълнете целия всмукващ маркуч с вода или го проверете повторно поне 7 минути след стартирането на помпата.
	Прекалено голям напор при всмукване (>8 м).	Намалете напора при всмукване.
	Обратният клапан не успява да всмуче вода.	Проверете нивото на водата в кладенеца или водния басейн. Ако е възможно увеличете дължината на всмукващия маркуч.
Електродвигателят не работи.	Не се подава захранване.	Проверете захранването.
	Капакът на вентилаторът пречи на въртенето на перката.	Издърпайте щепсела, свалете капака на вентилатора с помощта на отверка, след това го поставете отново, като завъртите леко перката и проверите дали тя може да се върти свободно.
	Блокиран вентилатор.	Издърпайте щепсела, с помощта на отверката прекарайте вала през капачката на вентилатора.Ако валът е запушен, занесете го в сервизен център за проверка.
Недостатьчен дебит на водата.	Прекалено висок напор на всмукване (>8 м).	Проверете напора на всмукване.
	Филтърният екран на обратния клапан е блокиран.	Почистете филтърния екран.
	Нивото на всмукваната вода е много ниско.	Потопете долния клапан в голямо количество вода.
	Ефективният капацитет на помпата е намален поради замърсявания.	Изплакнете корпуса на помпата, всмукващия маркуч и изходния напорен маркуч с вода под налягане.
Термочувствителният превключвател не може да изключи помпата.	Претоварване на електродвигателя поради триене, причинено от замърсяванията, навлезли в двигателя.	Изплакнете корпуса на помпата с вода под налягане.
Превключвателят на помпата е винаги ИЗКЛ. или ВКЛ.	На всмукващия маркуч не е монтиран възвратен клапан	Проверете дали на всмукващия маркуч е монтиран клапан
Често включване/изключване на превключвателя на помпата (при система за водоснабдяване на домакинства).	Скъсване на гумената обвивка в резервоара под налягане.	Сменете гумената обвивка или контейнера.
	В контейнера няма сгъстен въздух.	Използвайте подходящ клапан и го свържете с източник на сгъстен въздух с налягане 1,8 бара, като напълните контейнера с въздух.

12 ГАРАНЦИЯ

- В съответствие със законовите разпоредби този продукт има гаранционен срок 36 месеца, който влиза в сила от датата на покупка на първия потребител.

- Тази гаранция покрива всички дефекти на материали и производствени дефектни, но не включва: батерии, зарядни устройства, дефектни части вследствие на нормално износване и изтриване като лагери, четки, кабели и щепсели или аксесоари като свредла, накрайници за пробивни инструменти, режещи дискове и т.н., повреди и дефекти произтичащи от неправилна употреба, злополуки или направени промени, нито транспортните разходи.

- Повреди и/или дефекти произтичащи от неправилно употреба не се обхващат от тези гаранционни условия.

- Освен това не носим никаква отговорност за телесни наранявания произтичащи от неправилната употреба на инструмента.

- Ремонти могат да бъдат извършвани само от упълномощен потребителски сервисен център за електроинструменти.

- Можете да получите допълнителна информация на номер 00 32 3 292 92 90.

- Всички транспортни разходи ще бъдат поети от потребителя, освен ако писмено не е договорено друго.

- В същото време, не могат да се предявяват претенции по гаранцията, ако повредата на уреда е вследствие от пренебрегване на техническото обслужване или претоварване.

- От гаранцията категорично се изключва повреда, която е в резултат от проникване на течност, много прах, преднамерена повреда (умишлена или поради тотално безгрижие), неподходящо използване (използване за цели, за които уредът не е подходящ), некомпетентно използване (напр. неспазване на инструкциите в ръководството), некомпетентен монтаж, гръмотевичен удар, неправилно напрежение. Този списък не е изчерпателен.

- Приемането на гаранционни претенции никога не може да доведе до удължаване на гаранционния срок, нито до започване на нов гаранционен срок в случай на замяна на устройство.

- Устройствата или детайлите, които са заменени съобразно гаранционните условия, следователно остават собственост на Varo NV.

- Ние си запазваме правото да отхвърлим всяка претенция, в случай че покупката не може да бъде проверена или, когато е ясно, че продуктът не е поддържан правилно. (почистване на вентилационните отвори, редовна поддръжка на карбоновите четки...)

- Съхранявайте фактурата за покупката като доказателство за датата, на която е направена тя.

- Трябва да върнете недемонтирания инструмент на продавача в приемливо чисто състояние, в оригиналното му лято куфарче, ако устройството има такова, придружавано от доказателството за покупката.

13 ОКОЛНА СРЕДА

Ако след продължителна употреба машината ви се нуждае от подмяна, не изхвърляйте старата при домакинските отпадъци, а я унищожете по начин, безопасен за околната среда.

Ненужните електрически продукти не трябва да бъдат изхвърляни заедно с домакинските отпадъци. Моля проучете къде има възможности за рециклиране. Поискайте от местните власти или от продавача съвети относно рециклирането.

е в съответствие с основните изисквания и други съответни разпоредби на приложимите Европейски директиви, базирани върху прилагането на Европейските хармонизирани стандарти. Всяка неупълномощена модификация на апарата анулира тази декларация.

Европейски директиви (включително техните промени към датата на подписване, ако са приложими):

2014/30/EC

2014/35/EC

2000/14/EC Annex V LwA 81dB(A) / 82dB(A)

2011/65/EU

Европейски хармонизирани стандарти (включително техните промени към датата на подписване, ако са приложими):

EN60335-1 : 2012

EN60335-2-41:2003

EN IEC55014-1 : 2021

Съхранител на техническата документация: Филип Ванкеркхов, VARO – Vic. Van Rompuy N.V.

Долуподписаният действа от името на Изпълнителния директор на компанията,

Mertens Ludo

Ludo Mertens

Регулационни въпроси – мениджър по съответствията
