Produkttype	Elektrisk havpumpe
Mærke	PowerPlus
Model	POWXG9561
Strømforsyning	230 V~ / 50 Hz
Nominel effekt	600 W
Maksimal flowhastighed	3000 l/h
Maks. løftehøjde	35 m
Maks. sugehøjde	7 m
Nominelt tryk	0,35 MPa (3,5 bar)
Beskyttelsesklasse	IPX4
Suge slange diameter	1" (25 mm)
Tryk slange diameter	3/4" (20 mm)
Kabellængde	1,2 m
Vandtemperatur	4 °C til 35 °C
Tørløbsbeskyttelse	Indbygget automatisk stop
Indbygget filter	Ja, med afmonteringsnøgle
Trykstyring	Inkluderet, monteret på udløb
Anvendelse	Klart vand, havevanding, kunstvanding
Vedligeholdelse	Skyl med rent vand, frostbeskyttelse
Sikkerhed	Må ikke bruges i regn, pump ikke brændbare væsker
Garanti	36 måneder
Certificering	CE

Ofte stillede spørgsmål - POWXG9561 PowerPlus

Hvordan starter jeg POWXG9561 pumpen?

Før første brug skal pumpen og sugeslangen fyldes helt med vand gennem åbningen til det indbyggede filter. Sørg for, at kontraventilen er installeret, og at slangen er fyldt med vand, før pumpen tilsluttes.

Hvad gør jeg, hvis pumpen ikke starter?

Kontrollér først strømforsyningen (stik og kabel). Hvis strømforsyningen er korrekt, kan ventilatoren være blokeret: Tag stikket ud, fjern ventilatorhætten, og kontrollér, at vingen drejer frit. Hvis problemet fortsætter, kontakt et autoriseret reparationscenter.

Hvorfor kører pumpen, men suger ikke vand?

Mulige årsager: Pumpehuset er ikke fyldt med vand, utilstrækkelig tætning af samlingerne, filteret i kontraventilen er tilstoppet, vandudløbet er lukket, hvilket forhindrer luftudslip, eller sugehøjden er for høj (> 8 m). Kontrollér hvert punkt.

Hvordan rengør jeg pumpens filter?

Brug den medfølgende nøgle til at åbne låget på det indbyggede filter. Tag filteret ud og skyl det med rent vand. Sæt det tilbage og luk tæt.

Hvilken type vand kan jeg pumpe med denne pumpe?

Denne pumpe er kun designet til klart vand. Pump ikke snavset vand, mudret vand, vand med sand eller urenheder, og pump ikke brændbare eller ætsende væsker. Den er ikke egnet til drikkevand.

Kan pumpen køre kontinuerligt?

Nej, denne pumpe er ikke egnet til kontinuerlig drift (f.eks. industriel brug). Til husholdningsbrug må udløbet ikke være lukket i mere end 5 minutter for at undgå overophedning.

Hvordan beskytter jeg pumpen mod frost?

Placer pumpen et frostfrit sted. Tøm pumpen og slangerne for vand før vinteren. Lad aldrig vand blive inde i pumpen, hvis temperaturen falder under 0 °C.

Hvad gør jeg ved utilstrækkelig vandgennemstrømning?

Kontrollér sugehøjden (max 7 m), rengør filteret i kontraventilen, sørg for at ventilen er helt nedsænket, og rengør pumpehuset samt slangerne med vand under tryk.

Kan jeg bruge en forlængerledning med pumpen?

Ja, men ledningen skal have samme tværsnit som den originale ledning (ikke specificeret i vejledningen). Sørg for at stikket forbliver tørt, og at forlængerledningen er egnet til udendørs brug.

Dækker garantien reparationer?

Den 36 måneders garanti dækker fabrikationsfejl og materialefejl. Den dækker ikke normal slitage (lejer, børster, kabler), skader forårsaget af forkert brug eller transportomkostninger. Reparationer skal udføres af en autoriseret PowerPlus service.

BRUGSANVISNING POWXG9561 PowerPlus

Vannpumpen må være godt jordet. En kortslutning vil medføre at garantien ikke gjelder. Hvis det er nødvendig å forlenge den originale kabelen, må det benyttes en kabel med samme tverrsnitt.

7 BRUK

Bruk ikke løsemidler som bensin, alkohol, ammoniakk osv. Slike stoffer skader kunststoffdelene.

9 TEKNISKE DATA

- Produkter eller deler som erstattes under garantien, tilfaller Varo NV.

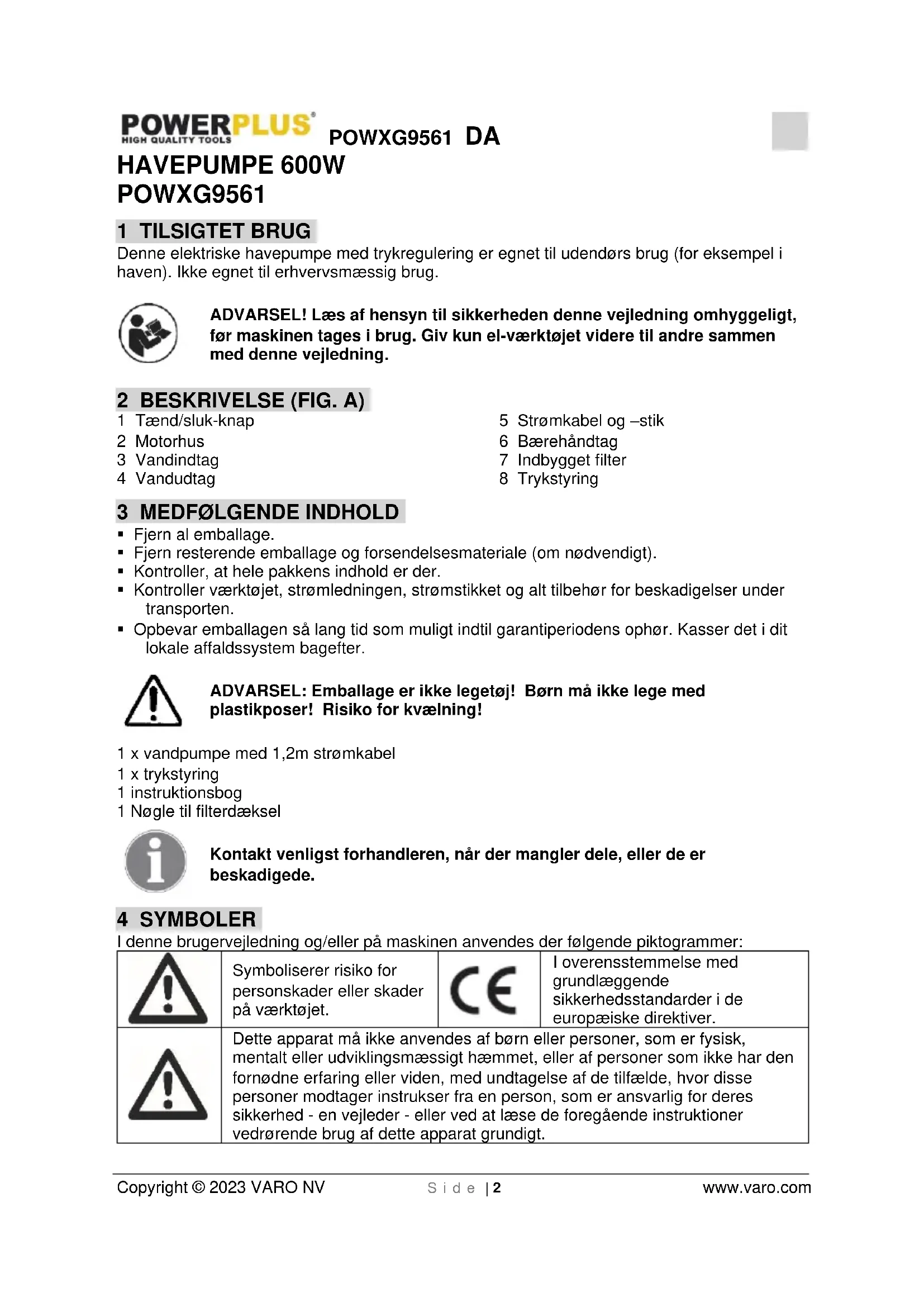

Denne elektriske havepumpe med trykregulering er egnet til udendørs brug (for eksempel i haven). Ikke egnet til erhvervsmæssig brug.

ADVARSEL! Læs af hensyn til sikkerheden denne vejledning omhyggeligt, før maskinen tages i brug. Giv kun el-værktøjet videre til andre sammen med denne vejledning.

2 BESKRIVELSE (FIG. A)

1 Tænd/sluk-knap

- Kontroller værktøjet, strømledningen, strømstikket og alt tilbehør for beskadigelser under transporten.

- Opbevar emballagen så lang tid som muligt indtil garantiperiodens ophør. Kasser det i dit lokale affaldssystem bagefter.

ADVARSEL: Emballage er ikke legetøj! Børn må ikke lege med plastikposer! Risiko for kvælning!

1 Nøgle til filterdæksel

Kontakt venligst forhandleren, når der mangler dele, eller de er beskadigede.

4 SYMBOLER

I denne brugervejledning og/eller på maskinen anvendes der følgende piktogrammer:

	Symboliserer risiko for personskader eller skader på værktøjet.		I overensstemmelse med grundlæggende sikkerhedsstandarder i de europæiske direktiver.
	Dette apparat må ikke anvendes af børn eller personer, som er fysisk, mentalt eller udviklingsmæssigt hæmmet, eller af personer som ikke har den fornødne erfaring eller viden, med undtagelse af de tilfælde, hvor disse personer modtager instrukser fra en person, som er ansvarlig for deres sikkerhed - en vejleder - eller ved at læse de foregående instruktioner vedrørende brug af dette apparat grundigt.

5 SPECIFIKKE SIKKERHEDSFORSKRIFTER

• Denne vandpumpe er udstyret med beskyttelse mod vandsprøjt og skal placeres et tørt sted. Vandpumpen må ikke placeres eller bruges i regn eller på tugtige steder.
• Vandpumpen må ikke bruges til brandfarlige eller skadelige væsker.
• Man skal undgå at bruge vandpumpen ubelastet.
• Vandpumpen er beregnet til rent vand. Pumpen er beregnet til vanding i haven, vandforsyning i husholdningen, overrisling i have eller på landbrugsjord.
• Vandpumpen må ikke bruges i længere tid til vand eller anden væske indeholdende urenheder, sand, sten, klæbrige bestanddele e.l. Da den pumpede væske kan indeholde kemisk ætsende bestanddele, skal man sørge for især at undgå, at disse bestanddele påvirker materialet, pumpen er lavet af. Det er ikke tilladt at bruge denne vandpumpe til transport af drikkeyand.
• For at beskytte pumpen mod tørsugning, er maskinen udstyret med en beskyttende anordning, der automatisk lukker pumpen ned, hvis vandforsyningen ikke er tilstrækkelig, da dette kan forårsage skade på pumpen.

Dette apparat må ikke anvendes af børn eller personer, som er fysisk, mentalt eller udviklingsmæssigt hæmmert, eller af personer som ikke har den fornødne erfaring eller viden, med undtagelse af de tilfælde, hvor disse personer modtager instrukser fra en person, som er ansvarlig for deres sikkerhed - en vejleder - eller ved at læse de foregående instruktioner vedrørende brug af dette apparat grundigt.

6 MONTERING

• Strømmen til vandpumpen skal afbrydes, mens den installeres.
• Installation af udstyret skal udføres et tørt og godt ventileret sted med en omgivende temperatur på under 40°C.
• Hvis det pumpede vand kan resultere i oversvømmelse af området, der skal vandes, kan der træffes forskellige forholdsregler (f.eks. installation af en anordning, der bortleder det ekstra vand, en alarm, en nødpumpe, vandbeholder e.l.). Vores firma bærer dog ikke ansvaret for sådanne tab.
• Før brug skal man kontrollere pumpen med henblik på sikkerhed, og man skal checke, at kablet og stikket ikke er beskadiget. Det er strengt forbudt at bruge en beskadiget pumpe.

6.1 Elektrisk tilslutning

• Elektrikeren, der sørger for installationen, skal kontrollere, at den elektriske tilslutning er udført korrekt og tilsluttet jord.
• Man skal kontrollere mærkestrømmen for den elektriske kontakt med beskyttelsesafbryderen - den skal være 30 mA.

6.2 Montering af trykstyring

- Trykstyringen er pakket separat i kassen. Monter det (oven på) udløbet på vandudløbet. Spænd omløbermøtrikken med en skruenøgle.

6.3 Jord

Vandpumpen skal jordes korrekt. I tilfælde af kortslutning dækker garantien ikke. Hvis kablet er for kort, skal det udskiftes med et længere med samme specifikationer.

7 BETJENING

Pumperne Er Ikke Såkaldte selvansugende pumper. Del Betyder, At sugeslangen først skal forsynes med:

1 Tilbageslagsventil med filter; den sikrer, at slangen og pumpen ikke kører tør, når pumpen er blevet stoppet. Denne del af slangen hænger i våndet, der skal pumpes væk.
2 Slangestuds med omløbermøtrik; denne ende af slangen kobles til pumpens forside.
3 Begge disse to tilbehørsdele skal fastgøres korrekt på slangen ved hjælp af slangeklemmen.

Det er bedst at fylde slangen med vand, før den fastgøres på pumpen. Derefter skrues trevejshanen eller en anden 25mm (1") -forbindelse på pumpens udløb; udløbet sidder oven på pumpen.

Derefter skal du fylde pumpen med vand igennem det indbyggede filter, hvorefter hætten skrues på igen.

Når nu både pumpehuset og slangen er fyldt med vand, kan pumpen startes på afbryderen. Nu begynder pumpen med det samme at pumpe vand (pa auto-versionen fyldes først trykbeholderen, så det varer nogle sekunder, før der kommer vand ud af den tilkoblede slange).

Når pumpen derefter stoppes igen, bliver der vand stående i pumpehuset og slangen, således at der med det samme pumpes vand, når pumpen senere startes igen. Hvis der ikke er monteret en tilbageslagsventil, eller hvis tætningen mellem ventil og slange ikke er tilstrækkelig tæt (slangeklemme!), kan våndet strømme ud igen, således at der igen skal fyldes vand i pumpehus og slange, så pumpen funktionerer korrekt.

7.1 Trykrør

Trykrøret transporterer våndet fra pumpen til det sted, hvor det skal bruges (f.eks. en hane). For at reducere friktionstabet, forårsaget af vandtrykket, anbefaler vi, at der bruges et trykrør med en diameter på mindst 20mm ( ^3/4 ).

• Når vandpumpen er startet, skal vandudløbet (f.eks. en hane eller vandingsanlæg) være åben for at tømme røret for luft. Hvis vandudløbet er lukket, kan pumpen beskadiges på grund af overophedning, når den har kort i mere end 5 minutter.
• Pumpen må ikke udsættes for frost, og om vinteren skal den anbringes et sted, hvor det ikke kommer til at fryse.
• Sand og sten i det opsugede vand kan hurtigt slide pumpen og reducere dens kapacitet. Der skal derfor installeres et filter.
• Denne vandpumpe er ikke beregnet til langtidsdrift, f.eks. i industri eller minedrift eller i et vandrecirkuleringssystem.

7.2 Sikkerhedskrav

• Strømforsyningen skal være i overensstemmelse med specifikationerne på produktet. Spørg om nødvendigt hos det lokale elværk vedrørende krav til installationen. Hvis pumpen eller kablet ikke er i overensstemmelse med strømforsyningen, må pumpen ikke tilsluttes!
• Pumpen må aldrig bæres i kablet.
• Stikket må ikke afmonteres, og kablet må ikke afkortes. Hvis det gøres, dækker garantien ikke længere. Tilslutningen skal holdes tør (stik og stikkontakt).
• Pumpen er ikke beregnet til brug i svømmebassiner eller sør eller andre steder, hvor personer kan komme i kontakt med våndet. Den må derfor ikke bruges til sådanne formål.
• Strømmen til pumpen skal afbrydes, når den rengøres, og mens der udføres vedligeholdelse på bassinet. Pumpen er beregnet til pumpning af vand med en temperatur på mindst 4°C og højst 35°C.
• Pumpen må ikke løbe tør, da det forårsager uoprettelig skade.
• Pumpen skal altid frakobles fra strømforsyningen før rengøring og vedligeholdelse.

- Kamrene skal rengøres af og til. De skylles med rent vand, så de ikke tilstoppes af urenheder.

8 RENG∅RING OG VEDLIGEHOLDELSE

Bemærk! Tag strømstikket ud at stikkontakten før der udføres nogen form for arbejde på maskinen.

8.1 Rengøring

• Under normale forhold kræver pumpen ingen vedligeholdelse. Den bør dog ikke anbringes ude i regnen eller steder, hvor der er fugtigt, snavset eller forekommer frostgrader.
• Pumpen må ikke udsættes for frostgrader, og man skal undgå tørløb og pumpning af urent vand.
• Hvis elkablet er beskadiget, skal det udskiftes af autoriseret personale. Beskadigelser på grund af kortslutning dækkes ikke af garantien.
• Hvis der er problemer med pumpen, skal reparationer, der dækkes af garantien, udføres af et autoriseret reparationsværksted.

Brug aldrig opløsningsmidler som benzin, alkohol, ammoniakvand osv. Disse opløsningsmidler kan skade plasticdelene.

9 TEKNISKE DATA

Type	POWXG9561
Netspænding	230V~ /50Hz
Mærkeeffekt	600W
Max. pumpekapacitet	3000 l/time
Max. løft	35 m
Max. sugehøjde	7 m
Max. vandtemperatur	35°C
Min. diameter sugerør	1" (25 mm)
Min. diameter trykrør	3/4" (20 mm)
Kabellængde	1,2 m
Nominelt tryk	0,35 mPa –3,5 bar
Int. beskyttelsesgrad	IPX4
Egnet til	Rent vand

10 ST∅J

Støjemissionsværdier er målt i overensstemmelse med gældende standarder. (K=3) Lydtryksniveau LpA 68dB(A) Lydeffektniveau LwA 81dB(A)

BEMÆRK: brug høreværn når lydtrykket er over 85 dB(A).

11 FEJLFINDING

PROBLEM	MULIG ÅRSAG	AFBJÆIPNING
Elmotoren kører, men pumpen suger ikke vand.	Efter pumpen er startet, fyldes pumpehuset ikke med vand.	Fyld pumpen med vand.
	Sugerøret ikke fastgjort rigtigt.	Check de anbefalede og brugte dele og komponenter til pumpen, f.eks. forbindelse til sugerør, forbindelse til trykrør, klemring. sugerør, etc., herunder skrue-tætningsbånd af Teflon eller hampsnor. Pumpen fungerer kun korrekt, hvis forbindelserne er tætte.
	Filteret i enden i sugerøret er tilstoppet.	Rengør ventilen i enden af sugerøret samt filteret.
	Luften kan ikke presses ud al trykrøret, fordi vandudløbet et lukket.	Når pumpen begynder at suge, åbnes vandudløbet (f.eks. hanen, mundstykket på vandingsaggregatet etc.).
	Ventetiden svarer ikke til den angivne.	Fyld hele sugerøret med vand og check igen mindst 7 minutter efter pumpen er startet.
	For stor sugehøjde (>8m).	Reducer sugehøjden.
	Kontraventilen suger ikke vand op.	Check vandniveauet i brønden eller vandbassinet. Om mulig! øges sugererets længde.
Elektromotoren starter Ikke.	Ingen strømforsyning.	Check strømforsyningen.
	Ventilatorkappen hindrer vingen i al rotere.	Tag stikket ud og afmonter ventilatorkappen med en skruetrækker, derefter monteres den «gen, idel man checker, om ventilatoren kan rotere frit.
	Ventilator blokeret.	Tag stikket ud og bevæg akslen med en skruetrækker gennem ventilatorkappen. Hvis akslen er blokeret, sendes den til et værksted så den kan blive efterset.
Der strømmer for lidt vand ud.	For stor sugehøjde (>8m).	Check sugehøjden.
	Filteret i enden af sugere ret tilstoppet.	Rens filteret.
	Vandniveauet er blevet for lavt.	Sæt kontraventilen i dybere vand.
	Urenheder har reduceret pumpens kapacitet.	Rengør pumpens kappe, sugere ret og udløbsrøret med en højtryksrenser.
Den termiske afbryder kan ikke afbryde pumpen.	Elmotoren er overbelastet på grund af friktion, derforårsages af urenheder i motoren.	Rengør motorkappen med højtryksrenser.
Afbryderen på pumpen er altid tændt eller slukket (OFF eller ON).	Der er ikke sat kontraventil i sugerøret.	Kontroller, om der er montere! en kontraventil i sugerøret.
Pumpen tænder og slukker otte (når den bruges i husholdningsvandfor syning).	Revne i gummimembran i trykbeholderen.	Udskift gummimembran eller beholder.
	Der er ikke trykluft i beholderen.	Brug en passende ventil og slut den til en trykluftforsyning på 1,8 bar og fyld beholderen med luft.

12 GARANTI

• Produktet dækkes af garanti i henhold til gældende retlige bestemmelser i en periode på 36 måneder fra den første købers købsdato.
• Garantien dækker alle materiale- eller produktionsfejl. Den omfatter ikke: batterier, opladere, dele, der udsættes for normal slitage, såsom lejer, børster, ledninger, stik eller tilbehør såsom bor, borebits, savklinger, osv., beskadigelse eller defekter som følge af misbrug, ulykke eller ændring eller transportomkostninger.
• Beskadigelse og/eller defekter som følge af misbrug er heller ikke omfattet af nærværende garanti.
• Vi fraskriver os også alt ansvar for enhver personskade som følge af forkert brug af værktøjet.
• Reparationer må kun udføres af et autoriseret kundeservicecenter til Powerplusværktøjer.
• Du kan altid få mere information på tlf. 00 32 3 292 92 90.
• Alle transportomkostninger skal altid afholdes af kunden, medmindre andet er aftalt skriftligt.
• Ligeledes kan der ikke forlanges erstatning under nærværende garanti, hvis skaden på apparatet er opstået som følge af uagtsom vedligeholdelse eller overbelastning.
• Garantien dækker ikke skader der opstår som følge af gennemtrængt væske, overdreven støveksponering, bevidst beskadigelse (forsætligt eller ved grov uagtsomhed), upassende anvendelse (brug til formål som apparatet ikke er egnet til), ukompetent brug (såsom ikke at respektere instrukserne i denne vejledning), inkompetent montering, lynnedslag, forkert netspænding. Denne liste er ikke fuldstændig.
• Accept af krav under garantien kan ikke føre til forlængelse af garantiperioden eller påbegyndelsen af en ny garantiperiode, hvis apparatet udskiftes.
• Apparater eller dele, som udskiftes under garantien, bliver Varo NV's ejendom.
• Vi forbeholder os retten til at afvise alle krav, hvis købet ikke kan bekræftes, eller hvis det er tydeligt, at produktet ikke har været behørigt vedligeholdt. (rene udluftningsåbninger, regelmæssig service af kulbørster,...)
• Købskvitteringen skal opbevares som bevis på købsdatoen.
• Det samlede værktøj skal returneres til forhandleren i rimelig ren stand, i den originale blæseformede æske (hvis relevant for enheden) sammen med købsdokumentation.

13 MILJ∅

Hvis maskinen skal skiftes ud efter lang tids brug, må den ikke bortskaffes som husholdningsaffald, men skal bortskaffes på en miljømæssigt forsvarlig måde. Affald produceret af de elektriske maskiner må ikke behandles som normalt husaffald. Sørg for at genbruge det, hvor der findes egnede anlæg til det. Kontakt den lokale instans eller forhandleren for at få rådgivning om indsamling og bortskaffelse.

14 KONFORMITETSERKLÆRING

VARO N.V. – Vic. Van Rompuy N.V. Joseph Van Instraat 9 – BE2500 Lier – Belgien, erklærer hermed, at

Apparatbeskrivelse: HAVEPUMPE 600W

Varemærke: POWERplus

er i overensstemmelse med de væsentlige krav og andre relevante bestemmelser i gældende europæiske direktiver, der er baseret på anvendelse af europæiske harmoniserede standarder. Enhver uautoriseret modifikation af apparatet ugyldiggør denne erklæring.

EU-direktiver (herunder eventuelle tillæg frem til datoen for undertegnelsen):

2014/30/EC

2014/35/EC

2000/14/EC

2011/65/EU

Annex V

LwA

81dB(A) / 82dB(A)

Harmoniserede europæiske standarder (herunder eventuelle tillæg frem til datoen for undertegnelsen):

EN60335-1 : 2012

EN60335-2-41:2003

EN IEC55014-1 : 2021

Undertegnede handler på vegne af selskabets administrerende direktør,

Mertens Ludo

Ludo Mertens

Regulatory Affairs (afdelingen for juridiske anliggender)
