POWXG9447 - Pump PowerPlus - Gratis bruksanvisning och manual

Produkttyp	Vattenpump / Hydroforgrupp
Märke	PowerPlus
Modell	POWXG9447
Vikt	12,12 kg
Strömförsörjning	230 V ~ 50 Hz, 1200 W
Nominellt tryck	5 bar (0,5 MPa)
Maximal lyfthöjd	50 m
Maximal sughöjd	7 m
Maximal flöde	3800 L/h
Min. diametersugslang	1" (25 mm)
Min. diameter tryckslang	3/4" (20 mm)
Skyddsklass	IPX4
Max vattentemperatur	35 °C
Husmaterial	Rostfritt stål
Kabellängd	1,2 m
Lämplig vattentyp	Rent vatten (ej dricksvatten)
Avsedd användning	Bevattning, trädgårdsbevattning, vattenförsörjning i hemmet (icke yrkesmässig användning)
Underhåll	Regelbunden rengöring av inbyggt filter, frostskydd
Reservdelar tillgängliga	Sugslang POWXG94AH, Filter POWXG94F1
Garanti	36 månader

Vanliga frågor - POWXG9447 PowerPlus

Hur startar jag pumpen POWXG9447?

Före första användning, fyll pumpen och sugs langen helt med vatten genom öppningen på det inbyggda filtret. Se till att sugs langen är försedd med en backventil. Efter fyllning, stäng tätt och starta pumpen.

Vilken typ av vatten kan jag använda med denna pump?

Denna pump är endast avsedd för rent vatten. Den får inte användas med brandfarliga, farliga vätskor eller vätskor som innehåller sand, stenar eller korrosiva kemikalier. Den är inte lämplig för dricksvatten.

Vad är maximal sughöjd?

Maximal sughöjd är 7 meter. Över detta kan pumpen fungera dåligt.

Vad gör jag om pumpen inte startar?

Kontrollera att pumphuset är fyllt med vatten, att sugs langen är tät, att backventilen inte är blockerad och att vattenutloppet är öppet vid start. Se felsökningstabellen i manualen.

Hur rengör jag det inbyggda filtret?

Koppla bort pumpen, skruva av filterlocket, ta bort filterkassetten och rengör den under rinnande vatten. Sätt tillbaka kassetten och stäng locket. Anslut och starta om.

Kan pumpen gå torr?

Nej, pumpen får aldrig gå torr, eftersom det kan orsaka irreparabel skada. Se till att den alltid är fylld med vatten innan start.

Vilka tillbehör finns tillgängliga?

Valfria tillbehör inkluderar sugs lang 8 m - 1" (25 mm) med filter och backventil (ref. POWXG94AH) och filter 1 liter (ref. POWXG94F1).

Hur skyddar jag pumpen på vintern?

Placera pumpen frostfritt. Om den måste vara utomhus, töm den helt och förvara den på en torr och frostfri plats.

Vad är garantin för pumpen?

Garantin är 36 månader från inköpsdatum och täcker tillverknings- och materialfel, med undantag för slitagedelar och skador orsakade av felaktig användning.

Vad gör jag om motorn inte startar?

Kontrollera strömförsörjningen. Om fläkten är blockerad, koppla bort pumpen och försök lossa den manuellt. Om axeln är blockerad, kontakta en auktoriserad reparationsverkstad.

BRUKSANVISNING POWXG9447 PowerPlus

POWXG9447, elektriska vattenpumper - tryckpumper med "tryckkontroll" och/eller trycktank, endast avsedda att monteras inomhus.

Pumparna ar inte avsedda for professionll bruk.

WARNING! För din egen sakerhet,LEASE nenna bruksanvising och de allmanna sakerhetsanvisingarna noga innan du börjar anvanda apparaten. Om detta elektriska verktyg overlåts till nàgon annan, ska但这n braupsanvising alltid medfolja.

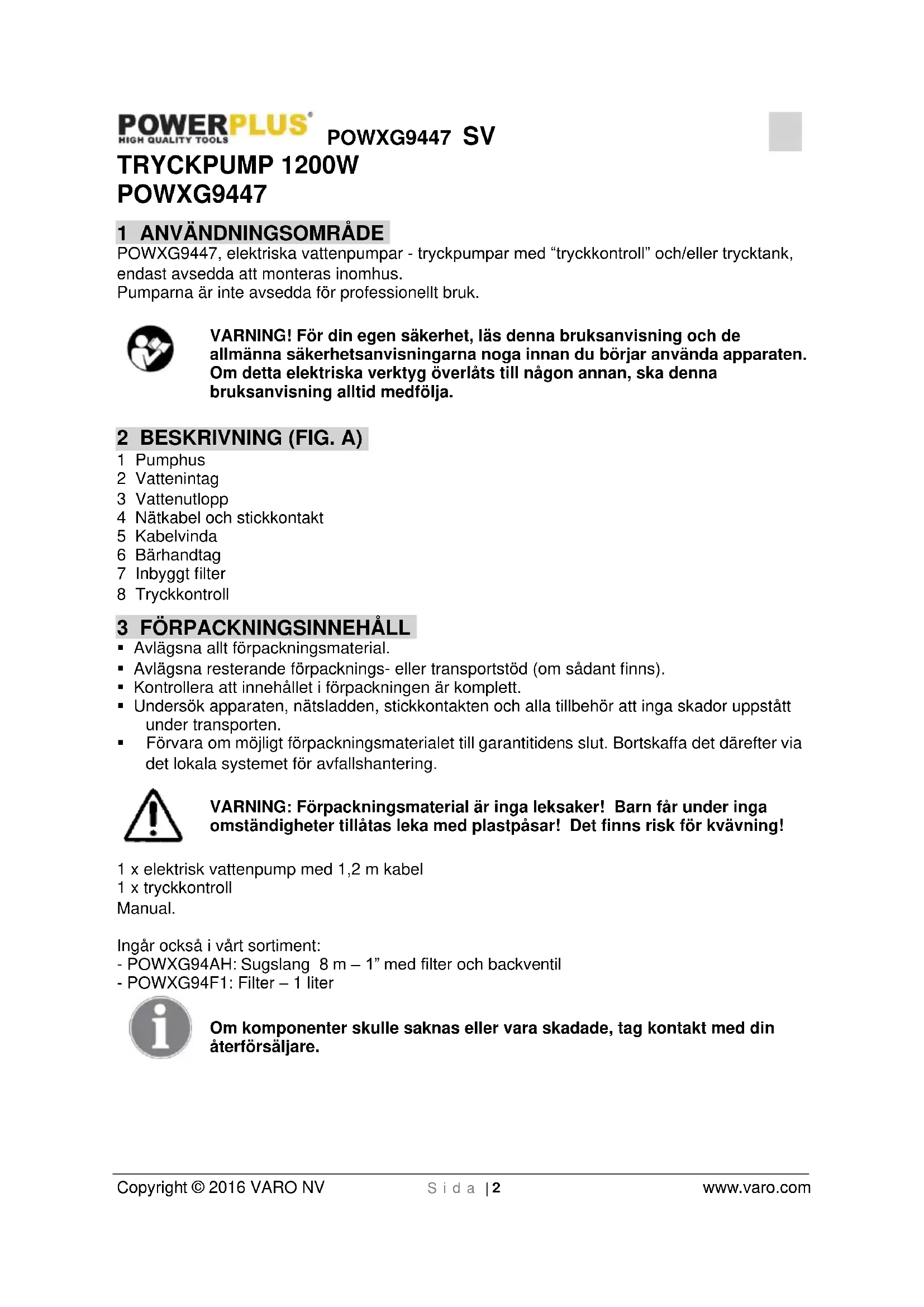

2 BESKRIVNING (FIG. A)

1 Pumphus
2 Vattenintag
3 Vattenutlopp
4 Nätkabel och stickkontakt
5 Kabelvinda
6 Barhandtag
7 Inbyggt filter
8 Tryckkontroll

3 FÖRPACKNINGSINNEHÄLL

• Avlagsna allt forpackningsmaterial.
• Avlagsna resterande forpacknings-ller transportstod (om sadant finns).
• Kontrollera att innehallet i forpackningen ar komplett.
• Undersök apparaten, natsladden, stickkontakten och alla tillbehör att inga skador uppstätt under transporten.
  Forvara om möjigt forpackningsmaterialiet till garantitidens slut. Bortskaffa det)darefter via det lokala systemet for avfallschantering.

WARNING: Förpackningsmaterial ar inga leksaker! Barn fär under inga omständigheter tillåtas leka med plastpäsar! Det finns risk for kvävning!

1 x elektrisk vattenpump med 1,2 m kabel

1 x tryckkontroll

Manual.

Ingår ochså i vårt sortiment:
-POWXG94AH:Sugslang 8m - 1 med filter och backventil
-POWXG94F1:Filter-1 liter

Omkomponenterskulle saknasellervara skadade,tagkontaktmed din Återförsäljare.

4 SYMBOLER

Foljande symboler används i bruksanvisningen och/eller på maskinen:

!	Anger risk für person-ller maskinskada.	CE	Uppfyller tillämpliga sakerhetsstandarder l europeiska direktiv.
!	Denna utrustning fär inte användas av barn eller personer som är fysikt eller mentalt försvagade, eller personer som saknar erfarenhet eller kännedorom om detta slags apparatur, utom i det fall dessa personer stär under vögledning av en person som ansvarar for deras sakerhet, en övervakare, och som studerat dessa anvisningar beträffande utrustningens använding.

5 SÄRSKILDA SÄKERHETSFÖRESKRIFTER

• Denna vattenpump har ett vattensprinklerskydd och ska endast placeras i en torr miljo. Låt aldrig vattenpumpen stå i regn eller i ett fuktigt utromme.
  Denna vattenpump fár inte pumpa brandfarliga eller skadliga vätskor.
• Pumpen fãr inte gã tom.
• Denna vattenpump ar avsedd att anvandas med rent vatten. Användningsområden innefattar bevattning i tradgården, vattentillförsel till hemmet, sprinklerbevvattning i tradgården eller av jordbruksmark.
• Denna vattenpump fär inte utsattas for Föroreninger, sand, stenar, klibbiga ämnen etc., blandade i det transporterade mediet. Eftersom del transporterade mediet kan innehälla korrosiva material, ar det nödvändigt att forhindra att dessa material paverkar materialet i pumphuset. Det ar inte tillåt et att användaenna vattenpump till att Transportera dricksvatten.

Denna utrustning fär inte användas av barn eller personer som är fysiskt eller mentalt forsvagade, eller personer som saknar erfarenhet eller kännedom om detta slags apparatur, utom i det fall dessa personer stared under vögledning av en person som ansvarar for deras sakerhet, en overvakare, och som studerat dessa anvisningar beträffande utrustningens användning.

6 MONTERING

• Vid installation av vattenpumper maste eltilforseln till vattenpumper vara avstangd.
• Vid installation av ultrustningen mäste den befinna sig i en torr och väl ventilerad plats, vid en omgivningstemperatur som inte överstiger 40^ .
• Om du själv har orsakat att det ar mycket vatten som sca pumpas och detta har orsakat översvämning på bevattningsplatsen, kan en rad forebyggande átgärder vidtas (t.ex. installation av en anordning for avledning av overflödtigt vatten, etl larm, reservpump, vattenbehällare, etc.), Vårt foretag ar emellertid inte ansvarigt für skador till folid av detta.
• Vattenpumpen ska inspekteras innan den anvands for att garantera att det inte ar nagra skador på elkabeln eller stickkontakten.

6.1 El-anslutning

• Den elektriker som ansvarar for installationen maste forsakra sig om att den elektriska anslutningen, inklusive jordningen uppfyller gällande standarder och normer.
• Det ar nödvändigt att kontrollera märkströmstyrkan for den elektriska anslutningen med skyddsströmbrytaren - den mastevara = 30mA.

• "Tryckkontrollen" levereras i en Separate forpackning. Tryckkontrollen ska monteras upptill pa vattenutloppets utlopp. Dra at lasmuttern for hand.

6.3 Jord

Vattenpumpen måste vara väl jordad. Kortslutning innebär att tillampliga artiklar i garantin forfaller. Om det ar nödvändigt att gora originalkabeln langre, maste en kabel med sama ledningsarea anvandas som originalkabeln

7 ANVÄNDNING

Pumparna ar inte sjalvllande. Detta innebar att sugslangen forst maste utrustas med:

1 Backventil med filter. På sá satt toms inte slangen och pumpen nar pumpen kopplas ur. Denna del av slangen skara vara nedsänkt i det vatten som skapumpas undan.
2 Slang med kopplingsmutter. Denna ante av slangen ar ansluten till pumpens framsida.
3 Báda tillbehören ske vara ordentligt fastskruvade på slangen med hjälp av slangklämmor.

Innan slangen monteras fast vid pumpen ar det bäst att fylla den med vatten. Efter detta kan du skruva fast revägskranen aller en annan 25mm(1") -koppling till utloppet; detta ar högst uppe på pumpen.

Fyll sedan pumphuset med vatten genom det inbyggda filtret, och stang det sedan Åter.

Om bade pumphuset och slangen nu ar fyllda med vatten, kan du satta pa pumpen med hjälp av strömbrytaren. Pumpen börjar nu omedelbart att pumpa vatten (om det ar en automatisk modell, fyller pumpen forst trycktanken och det tar därfor nagra sekunder innan vattnet börjar strömma ut ur den anslutna slangen). Om pumpen sedan stängs av igen stannar vattnet kvar i pumphuset och slangen vilket innebar att pumpen börjar pumpa vatten sä snart den sätts paigen.

Om det inte finns nàgon backventil monterad aller om tätningen mellan ventilen och slangen inte fungerar ordentlich (slangklämm!) kan hela encheten torrlaggas och maste den fyllas igen För att pumpen sca fungera ordentlich.

7.1 Tryckslang

Tryckslangen används für att Transportera vattnet fran pumpen till tappstället (t.ex. kran etc.). För att minimera friktionsförlusten som orsakas av vattentrycket rekommenderar vi att entryckslang används med en minimal diameter på 20 mm (3/4").

• När tradgårdspumpen arbetar måste vattenutloppet (t.ex. kran eller sprinkler) vara öppet sa att luften kan slippa ur slangen. Om vattenutloppet År stängt, kan pumpen skadas till följd av overhettning om den År i drift langre Ån 5 minutes.
• Pumpen fár aldrig frysa ellr placeras iett utrymme dar det kan bl minusgrader pa vintern.
• Sand och stenar i vattnet sliter på pumpen och kan snabbt leda till en lagre nyttoeffekt. Därfor ar det nödvändigt att installerera ett filter.
• Denna vattenpump ar inte lamplig att anvandas lang tid i strack, t.ex. i industri-ller gruvmilj oer i ett cirkulationssystem for vatten.

7.2 Sakerhetskrav

• Eltillforseln maste overensstämma med specifikationerna som anges på Produkten. Se anvisingarna frän din lokala energileverantör om det ar niedvändigt für information om anslutningen. Om pumpen eller elkabeln inte uppyller normerna fär inte pumpen anslutas!
• Bär aldrig pumpen i sladden.
• Ta aldrig bort stickkontakten och korta aldrig ned kabeln. Om du gör detta upphör garantin att gälla. Häll anslutningen torr (stickkontakt och uttag).
• Pumpen ar inte lámplig att anvandas i simbassänger aller andra miljöer där personer kan komma i fysisk kontakt med vattnet och den fär därfor inte anvandas på detta sätt.
• Koppla alltid ur pumpen fran eltillforseln vid rengöring av pumpen erer underhãll av dammen. Denna pump ar lamplig for att pumpa vatten med en minimal temperatur pã 4°C och en maximal temperatur pã 35°C.
• Pumpen fãr inte gã torr eftersom detta kan leda till irreparabla skador.

• Dra alltid pumpens stickkontakt ur eluttaget fore rengöring aller undhãll.

• Rengör kamrama dà och dà skölj dem med rent vatten for att se till att de inte fylls med smuts.

8 RENGÖRING OCH UNDERHÄLL

Obs! Innan nagot arbete utförs på utrustningen, skä stickkontakten dras ur eluttaget.

8.1 Rengöring

Under normala forhallanden ar pumpen underhall Isfri. Men pumpen sk inte lamnas ute i regn, pa en fuktig plats ell er i en smutsig milj erller dar det ar minusgrader.

• Undvik att pumpen fryser, går torr eller sätts igen av smuts.
• Dra alltid stickkontakten ur eluttaget före rengöring eller underhäll på pumpen.
• Om elkabeln skadas maste den bytas ut av utbildad och behörig personal. Skador orsakade av kortslutning tacks inte av garantin.
• Om det uppstar problem med pumpen maste garanti reparatoner utforas av ett auktoriserat servicecenter.

Använd aldrig losningsmedel, t.ex. bensin, alcohol, ammoniaklösning etc. Dessa kan skada maskinens plastdelar.

8.2 Rengöring av det inbyggda filtret

Pumpen ar forsedd med ett inbyggt filter. Avlagsna regelbundet den smuts som ansamlas pa och i filtre.

• Stang av pumpen och dra stickkontakten ur eluttaget.
• Skruva av filterlocker fran filterhuset.
• Ta ut filterkasetten och rengör den under rinnande vatten.
  Satt tillbaka filterkasetten och filterlocket, satt i stickkontakten och starta pumpen igen.

9 TEKNISKA DATA

Typ	POWXG9447
Märkspänning	230 V
Märkfrekvens	50 Hz
Märkeffekt	1200 W
Nominell tryck	0,5 mPa -5 bar
Max. sughöjd	7 m
Internat. skyddsklass (IPD)	IPX4
Max. vattentemperatur	35°C
Tryckhöjd	50 m
Kabelns langd	1,2 m
Max. pumpkapacitet	3800 l/tim
Min. diameter på sugslangen	1" (25 mm)
Min. diameter på tryckslangen	¾"(20 mm)
Rymd trycktank	/
Material pumphus / tank	rostfritt stål / -
Vikt	12,12 kg
Avsedd För	Rent vatten

10 BULLER

Bulleremissionsvarden uppmatta enligt tillamplig standard. (K = 3)

Ljudeffektniva LwA

84 dB(A)

OBS! Bär hörskyydd narr ljudtrycket overstiger 85 dB(A).

11 FELSÖKNING

PROBLEM	MÖJLIG ORSAK	ÄTGÄRD
Elmotorn,går men pumpen suger inte vatten.	1 När pumpen startup fylls inte pumphuset med vatten.	1. Fyll pumpen med vatten.
	2. Sugslangens tätning ar inte tillräcklig.	2. Kontrollera pumpens rekommenderade och använda delar och componenter, t.ex. sugslangens packningar, tryckslangens packningar, spänninger, sugslang, etc., inkl. skruvkopplingens tätning med teflon aller hampdrev. Pumpen kan endast arbeta om den ar helt tät.
	3. Backventilens vakuuminsats på sug-intaget igensatt.	3. Rengör sugintagets backventil och vakuuminsats.
	4. Luftten kan inte släppas ut ur tryckslangen eftersom vattenutloppet År stängt.	4 När pumpen börjar suga, öppna vattenutloppet (kran, sprinklermunstycke, etc.).
	5 Väntetiden överskrider specifikationerna.	5. Fyll hela sugslangen med vatten, och kontrollera ingen minst 7 minutes after det att pumpen startats.
	6. För stor suhöjd (>8m).	6 Minska suhöjden.
	7. Backventilen suger inte vatten.	7. Kontrollera vattenivän i brunnen aller poolen. Öka om möjligt sugslangens langd.
Elmotorn startar inte.	1 Ingen eltilförsel	1 Kontrollera eltilförseln.
	2. Fläktkåpan hindrar skovelns rotation.	2 Dra ur stickkontakten, ta bort fläktkåpan med en skruvmejsel och montera sedan tillbaka den. Snurra en aning på skoveln forr att se att den roterar ritt.
	3 Fläkten blockerad.	3. Dra ur stickkontakten, rör axeln genom att sticka skruvmejsel genom fläktkåpan. Om axeln sitter fast. skicka pumpen till att servicecenter für inspektion.
Otilräckligt utgående vattenflöde.	1. För stor suhöjd (>8m).	1. Kontrollera suhöjden.
	2. Backventilens vakuuminsats igensatt.	2. Rengör vakuuminsatsen.
	3 Vattenivän har sjunki.t	3. Sänk ner backventilen i djupt vatten.
	4 Föroreningar nedsätter pumpens kapacitet.	4. Rengör pumphöljet, sugslangen och utloppstryckslangen med vatten under högt tryck.
Den termiska (värmekänsiga) brytaren kan inte stänga av pumpen.	1. Überbelastning av elmotorn på grund av friktion orsakad av att Föroreningarträgt in i motorn.	1. Rengör pumphuset med vatten under högt tryck.
Pumpens strömbrytare står alltid igressive FRAN eller TILL.	1. Ingen backventil installerad på sugslangen.	1. Kontrollera om backventil finns installerad på sugslangen.
Pumpströmbrytaren slår ofta TILL och FRAN (vid användning i hus-	1. Trycktankens gummihölje sprucket.	1. Byt gummihöljet aller hela tanken.
hällsvattentillförsel).
	2. Ingen tryckluft i behällaren.	2. Använd en lämplig ventil och anslut den till tryckluft med 1,8 bar. och fyll behällaren med luft.

12 BRUKSANVISNING POWXG9447 EDWC

Se separat bruksanvisning i forpackningen.

13 GARANTI

• Produktten garanteras i overensstammelse med gallande lagbestammelser for en 36 manaders period gallande fran den forste anvandarens inkopsdatum.
• Garantin tacker alla material- och tillverkningsfel med undantag for batterier och laddare. Den omfattar inte: defekter uppkomna på normala forslitningsdilar sasom kullager, borstar, kablar, stickkontakter eller tillbehör som borrar, bits, sagklinger etc.; vidare skador aller defekter som uppkommit genom vanvård, olyckor ulltagna forändringar avprodukten; ej heller kostnader for transport.
• Skador och/eller defekter som uppkommen på grund av felaktig användning av verktyget omfattas inte av garantibestammelserna.
• Vi fransager oss allt ansvar for eventuell kroppsskada som uppstatt på grund av felaktig anvandning av verktyget.
• Reparationer fär endast utföras av en auktoriserad serviceverkstad for Powerplus verktyg.
• Ytterligare information kan erhállas per telegram på nummer 0032-3-292 92 90.
  Eventuella transportkostnader skull betalas av kunden, om inte annat har avatalats skriftligen.
• Likaledes kan inga garantiansprak stallas om skadan på apparaten uppkommit som en folid av asidosatt underhall eller overbelastning.
• Absolut undantagna frän garantin är skador upppomna genom vätska som trängt in, overdrivet utsattande for damm, medveten skada (avsiktlig aller genom grov vardsloshet), olamplig användning (användning for andamål for vilka apparaten inte lampar sig), okunnig användning (t.ex. utan att respektera i denna bruksanvisning givna anvisninger), osakkunnig montering, blixtnedslag, felaktig natspanning. Denna upprakning gör inte ansprák på att vara fullständig.
• Godkända garantiansprák kan inte medföra förlängning av garantiperioden eller pabörjande av en ny garantiperiod i den handelse apparaten ersatts med en ny.
• Apparat ell er delar som bytts ut under garantin, blir darrigenom Varo NV:s egendom.
  Vi forbehaller oss ratten att avvisa alla garantiansokninger dar inkopet inte kan bestyrkas ell er om det star klart att produit inte underhalls p a ratt satt (rena ventilationsspringor, kolborstarna regelbundet servade,...)
• Inköpskvittot maste sparas som bevis für inköpsdatum.
• Verktyget, som inte fär ha tagits isär, maste returneras till äterforsäljaren i acceptabelt rengjort skick i sin ursprungliga formplastforpackning (om tillämpligt fürprodukten) tillsammans med inköpsbeviset.

14 MILJÖHÄNSYN

Då produiten tjänat ut fär den inte lämnas med det vanliga hushällsavfalletutan skä deponeras pa miljömässigt korrekt satt och enligt gällande lokala bestammelser.

Avfall somkommen frän elektriska maskinkomponenter fär inte hanteras som vanligt hushållsavfall. De skadeponeras for atervinning dar atervinningscentraler finns att tillgå. Kontakta lokala myndigheter eller din aterforsäljare for narmare information om atervinning.

VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - Belgien, deklarerar härmed att,

Utrustningens beteckning: Tryckpump

Fabrikat: POWERplus

Modell:POWXG9447

overensstämmer med väsentliga krav och andra relevanta bestammelser i tillämpliga Europeiska direktiv, baserat på tillämpningen av Europeiska harmoniserade standarder. Varje ej godkänd ändring av apparaten görenna deklaration ogiltig.

Europeiska direktiv (inklusive, i tillampliga fall, andringar till dessa, fram till dagen for undertecknandet);

2011/65/EU

2006/95/EG

2004/108/EG

2000/14/EG Annex V LwA 81dB(A) / 84dB(A)

Europeiska harmoniserade standarder (inklusive, i tillampliga fall, andringar till dessa, fram till dagen for undertecknandet);

EN60335-1:2012

EN60335-2-41:2003

EN55014-1:2006

EN55014-2:1997

EN61000-3-2:2006

EN61000-3-3:2013

Ansvarig for den teknska dokumentationen: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Undertechnad agerar på uppdrag av foretagets VD,

Hugo Cuypers

Tillampningsansvarig - Registerings- och regelfragor

26/06/2015
