Märke	PowerPlus
Modell	POWXG9573
Produkttyp	Elektrisk tryckpump med tryckkärl
Användning	Endast inomhus, för rent vatten (trädgård, bevattning, vattenförsörjning)
Nätspänning	230 V~ / 50 Hz
Märkeffekt	1000 W
Max flöde	3500 L/h
Max tryckhöjd	44 m
Max sughöjd	8 m
Vattentemperatur	4 °C till 35 °C
Min. diameter sugslang	1" (25 mm)
Min. diameter tryckslang	3/8" (9,53 mm)
Nominellt tryck	0,44 MPa (4,4 bar)
Tankvolym	19 L
Höljematerial	PP / Metall
Skyddsklass	IPX4
Kabellängd	1,2 m
Vikt	12,54 kg
Ljudtrycksnivå	70 dB(A)
Ljudeffektsnivå	84 dB(A)
Garanti	36 månader (delar och tillverkning), exklusive normalt slitage och transport
Underhåll	Rengöring med rent vatten, filterkontroll, förvaring frostfritt
Säkerhet	Använd inte i fuktig utomhusmiljö, koppla ur före underhåll, jordning obligatorisk
Reservdelar	Kontakta auktoriserad återförsäljare för reparation

Vanliga frågor - POWXG9573 PowerPlus

Hur startar jag pumpen POWXG9573?

Före första användning, fyll pumpen och sugslangen helt med vatten genom öppningen på det inbyggda filtret. Se till att backventilen är monterad för att undvika torrkörning. Anslut sedan pumpen till ström.

Vilken effekt och flöde har pumpen?

Pumpen PowerPlus POWXG9573 har en märkeffekt på 1000 W och ett maximalt flöde på 3500 L/h. Den kan trycka vatten upp till 44 m höjd och suga upp till 8 m.

Vilken typ av vatten kan pumpas?

Denna pump är endast avsedd för rent vatten (trädgård, bevattning, vattenförsörjning). Använd inte med brandfarliga vätskor, farliga vätskor eller för dricksvatten. Undvik föroreningar, sand och korrosiva ämnen.

Hur lång är garantitiden?

Garantin är 36 månader från inköpsdatum, täcker material- och tillverkningsfel. Den exkluderar normalt slitage, olyckor, modifieringar och transportkostnader.

Hur rengör jag pumpen?

Koppla alltid ur pumpen före rengöring. Skölj kammaren med rent vatten. Använd inte lösningsmedel som bensin eller alkohol. Förvara på torr plats och frostfritt.

Vad gör jag om pumpen inte suger vatten?

Kontrollera att pumpen är fylld med vatten och att sugslangen är tät. Rengör backventilens filter. Se till att vattenutloppet är öppet för att släppa ut luft. Sughöjden får inte överstiga 8 m.

Kan pumpen användas utomhus?

Nej, pumpen är endast avsedd för inomhusbruk. Den har ingen stänkskydd och får inte utsättas för regn eller fukt. Placera den på en torr och ventilerad plats.

Har pumpen ett termiskt skydd?

Ja, en termokontakt skyddar motorn mot överbelastning. Om pumpen stannar, rengör pumphuset från föroreningar som kan orsaka överdriven friktion.

Vilken ljudnivå har pumpen?

Ljudtrycksnivån är 70 dB(A) och ljudeffektsnivån 84 dB(A). Använd hörselskydd om ljudet överstiger 85 dB(A).

Är pumpen i enlighet med europeiska standarder?

Ja, pumpen POWXG9573 är CE-certifierad och i enlighet med direktiven 2011/65/EU, 2014/35/EU, 2014/30/EU, 2014/68/EU och 2000/14/EC samt standarderna EN60335-1, EN60335-2-41, EN55014 och EN13831.

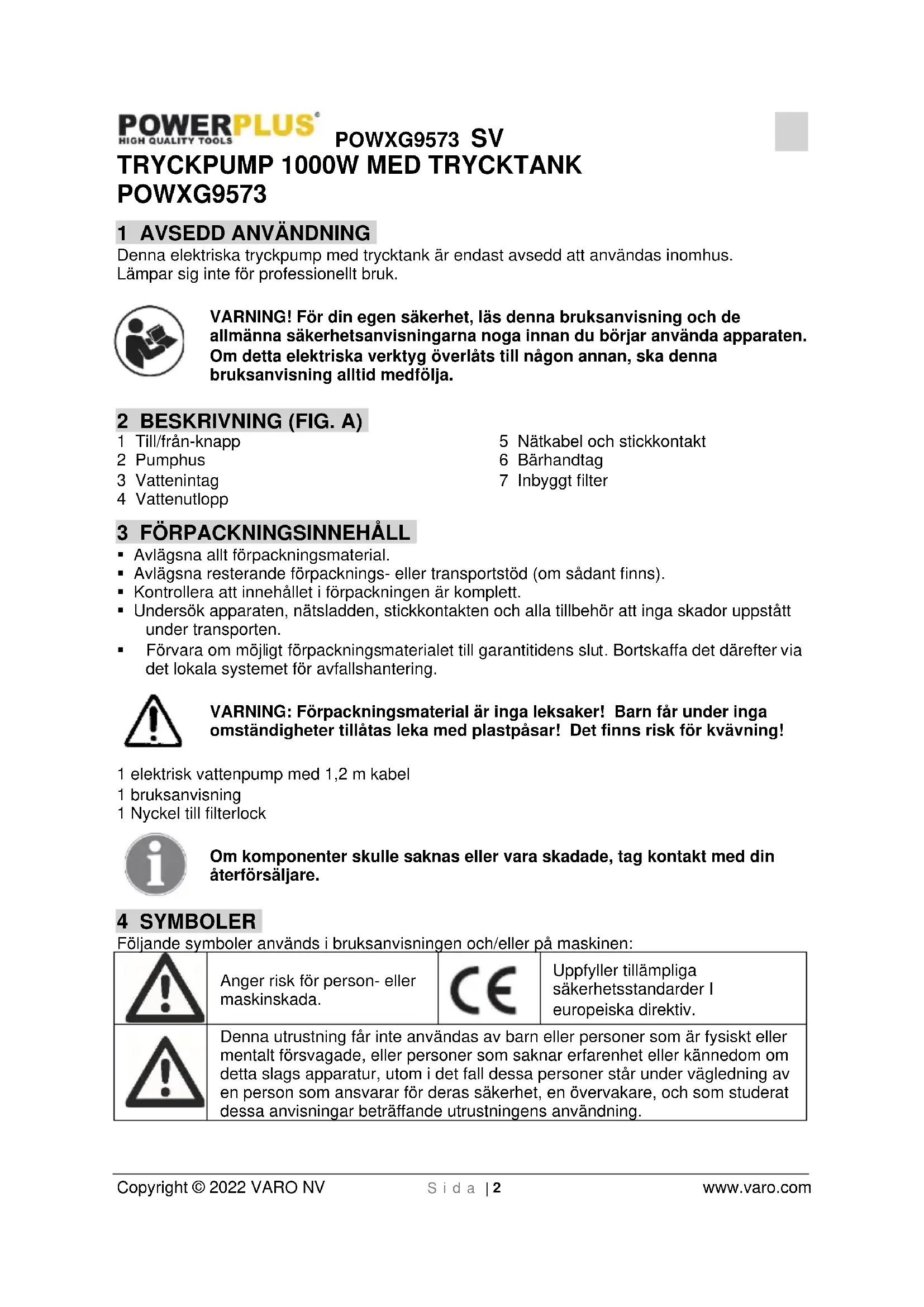

BRUKSANVISNING POWXG9573 PowerPlus

Denna elektriska tryckpump med trycktank är endast avsedd att användas inomhus. Lämpar sig inte för professionellt bruk.

WARNING! För din egen säkerhet, läs denna bruksanvisning och de allmänna säkerhetsanvisningarna noga innan du börjar använda apparaten. Om detta elektriska verktyg överlåts till någon annan, ska denna bruksanvisning alltid medfölja.

2 BESKRIVNING (FIG. A)

1 Till/från-knapp

5 Nätkabel och stickkontakt

2 Pumphus

6 Bärhandtag

3 Vattenintag

7 Inbyggt filter

4 Vattenutlopp

- Avlägsna allt förpackningsmaterial.

- Avlägsna resterande förpacknings- eller transportstöd (om sådant finns).

- Kontrollera att innehållet i förpackningen är komplett.

- Undersök apparaten, nätsladden, stickkontakten och alla tillbehör att inga skador uppstått under transporten.

- Förvara om möjligt förpackningsmaterialet till garantitidens slut. Bortskaffa det därefter via det lokala systemet för avfallshantering.

WARNING: Förpackningsmaterial är inga leksaker! Barn får under inga omständigheter tillåtas leka med plastpåsar! Det finns risk för kvävning!

1 elektrisk vattenpump med 1,2 m kabel

1 bruksanvisning

1 Nyckel till filterlock

Om komponenter skulle saknas eller vara skadade, tag kontakt med din återförsäljare.

4 SYMBOLER

Följande symboler används i bruksanvisningen och/eller på maskinen:

	Anger risk för person- eller maskinskada.	CE	Uppfyller tillämpliga säkerhetsstandarder I europeiska direktiv.
	Denna utrustning får inte användas av barn eller personer som är fysiskt eller mentalt försvagade, eller personer som saknar erfarenhet eller kännedom om detta slags apparatur, utom i det fall dessa personer står under vägledning av en person som ansvarar för deras säkerhet, en övervakare, och som studerat dessa anvisningar beträffande utrustningens användning.

5 SÄRSKILDA SÄKERHETSFÖRESKRIFTER

• Denna vattenpump har ett vattensprinklerskydd och ska endast placeras i en torr miljö. Låt aldrig vattenpumpen stå i regn eller i ett fuktigt utrymme.
• Denna vattenpump får inte pumpa brandfarliga eller skadliga vätskor.
  ■ Pumpen får inte gå tom.
• Denna vattenpump är avsedd att användas med rent vatten. Användningsområdena innefattar bevattning i trädgården, vattentillförsel till hemmet, sprinklerbevatning i trädgården eller av jordbruksmark.
• Denna vattenpump får inte utsättas för föroreningar, sand, stenar, klibbiga ämnen etc., blandade i det transporterade mediet. Eftersom del transporterade mediet kan innehålla korrosiva material, är det nödvändigt att förhindra att dessa material påverkar materialet i pumphuset. Det är inte tillåtet att använda denna vattenpump till att transportera dricksvatten.

Denna utrustning får inte användas av barn eller personer som är fysiskt eller mentalt försvagade, eller personer som saknar erfarenhet eller kännedom om detta slags apparatur, utom i det fall dessa personer står under vägledning av en person som ansvarar för deras säkerhet, en övervakare, och som studerat dessa anvisningar beträffande utrustningens användning.

6 MONTERING

• Vid installation av vattenpumpen måste eltillförseln till vattenpumpen vara avstängd.
• Vid installation av utrustningen måste den befinna sig i en torr och väl ventilerad plats, vid en omgivningstemperatur som inte överstiger 40°C.
• Om du själv har orsakat att det är mycket vatten som ska pumpas och detta har orsakat översvämning på bevattningsplatsen, kan en rad förebyggande åtgärder vidtas (t.ex. installation av en anordning för avledning av överflödigt vatten, ett larm, reservpump, vattenbehållare, etc.). Vårt företag är emellertid inte ansvarigt för skador till fölid av detta.
• Vattenpumpen ska inspekteras innan den används för att garantera att det inte är några skador på elkabeln eller stickkontakten.

6.1 El-anslutning

• Den elektriker som ansvarar för installationen måste försäkra sig om att den elektriska anslutningen, inklusive jordningen uppfyller gällande standarder och normer.
• Det är nödvändigt att kontrollera märkströmstyrkan för den elektriska anslutningen med skyddsströmbrytaren - den måste vara = 30mA.

6.2 Jord

Vattenpumpen måste vara väl jordad. Kortslutning innebär att tillämpliga artiklar i garantin förfaller. Om det är nödvändigt att göra originalkabeln längre, måste en kabel med samma ledningsarea användas som originalkabeln

7 ANVÄNDNING

Pumparna är inte självfyllande. Detta innebär att sugslangen först måste utrustas med:

1 Backventil med filter. På så sätt töms inte slangen och pumpen när pumpen kopplas ur. Denna del av slangen ska vara nedsänkt i det vatten som ska pumpas undan.
2 Slang med kopplingsmutter. Denna ände av slangen är ansluten till pumpens framsida.
3 Båda tillbehören ska vara ordentligt fastskruvade på slangen med hjälp av slangklämmor.

Innan slangen monteras fast vid pumpen är det bäst att fylla den med vatten. Efter detta kan du skruva fast trevägskranen eller en annan 25mm(1") -koppling till utloppet; detta ar högst uppe på pumpen.

Fyll sedan pumphuset med vatten genom det inbyggda filtret, och stäng det sedan åter.

Om både pumphuset och slangen nu är fyllda med vatten, kan du sätta på pumpen med hjälp av strömbrytaren. Pumpen börjar nu omedelbart att pumpa vatten (om det är en automatisk modell, fyller pumpen först trycktanken och det tar därför några sekunder innan vattnet börjar strömma ut ur den anslutna slangen). Om pumpen sedan stängs av igen stannar vattnet kvar i pumphuset och slangen vilket innebär att pumpen börjar pumpa vatten så snart den sätts på igen.

Om det inte finns någon backventil monterad eller om tätningen mellan ventilen och slangen inte fungerar ordentligt (slangklämma!) kan hela enheten torrläggas och måste den fyllas igen för att pumpen ska fungera ordentligt.

7.1 Tryckslang

Tryckslangen används för att transportera vattnet från pumpen till tappstället (t.ex. kran etc.). För att minimera friktionsförlusten som orsakas av vattentrycket rekommenderar vi att en tryckslang används med en minimal diameter på 20 mm (3/4").

• När trädgårdspumpen arbetar måste vattenutloppet (t.ex. kran eller sprinkler) vara öppet så att luften kan slippa ur slangen. Om vattenutloppet är stängt, kan pumpen skadas till följd av överhettning om den är i drift längre än 5 minuter.
• Pumpen får aldrig frysa eller placeras i ett utrymme där det kan bli minusgrader på vintern.
• Sand och stenar i vattnet sliter på pumpen och kan snabbt leda till en lägre nyttoeffekt. Därför är det nödvändigt att installera ett filter.
• Denna vattenpump är inte lämplig att användas lång tid i sträck, t.ex. i industri- eller gruvmiljö eller i ett cirkulationssystem för vatten.

7.2 Säkerhetskrav

• Eltillförseln måste överensstämma med specifikationerna som anges på produkten. Se anvisningarna från din lokala energileverantör om det är nödvändigt för information om anslutningen. Om pumpen eller elkabeln inte uppfyller normerna får inte pumpen anslutas!
  ■ Bär aldrig pumpen i sladden.
• Ta aldrig bort stickkontakten och korta aldrig ned kabeln. Om du gör detta upphör garantin att gälla. Håll anslutningen torr (stickkontakt och uttag).
• Pumpen är inte lämplig att användas i simbassänger eller andra miljöer där personer kan komma i fysisk kontakt med vattnet och den får därför inte användas på detta sätt.
• Koppla alltid ur pumpen från eltilförseln vid rengöring av pumpen eller underhåll av dammen. Denna pump är lämplig för att pumpa vatten med en minimal temperatur på 4°C och en maximal temperatur på 35°C.
• Pumpen får inte gå torr eftersom detta kan leda till irreparabla skador.
• Dra alltid pumpens stickkontakt ur eluttaget före rengöring eller underhåll.
• Rengör kamrama då och då skölj dem med rent vatten för att se till att de inte fylls med smuts.

8 RENGÖRING OCH UNDERHÅLL

Obs! Innan något arbete utförs på utrustningen, ska stickkontakten dras ur eluttaget.

8.1 Rengöring

Under normala förhållanden är pumpen underhåll Isfri. Men pumpen ska inte lämnas ute i regn, på en fuktig plats eller i en smutsig miljö eller där det är minusgrader.

• Undvik att pumpen fryser, går torr eller sätts igen av smuts.

• Dra alltid stickkontakten ur eluttaget före rengöring eller underhåll på pumpen.

• Om elkabeln skadas måste den bytas ut av utbildad och behörig personal. Skador orsakade av kortslutning täcks inte av garantin.

• Om det uppstår problem med pumpen måste garanti reparationer utföras av ett auktoriserat servicecenter.

Använd aldrig lösningsmedel, t.ex. bensin, alkohol, ammoniaklösning etc. Dessa kan skada maskinens plastdelar.

9 TEKNISKA DATA

Typ	POWXG9573
Nätspänning / frekvens	230V/ 50Hz
Märkeffekt	1000W
Max. pumpkapacitet	3500 l/tim
Max. tryckhöjd	44 m
Max. sughöjd	7 m
Max. vattentemperatur	35°C
Min. diameter på sugslangen	1" (25 mm)
Min. diameter på tryckslangen	3/8" (9,53 mm)
Kabelns längd	1,2 m
Nominellt tryck	0,44 mPa –4,4 bar
Internat. skyddsklass (IPD)	IPX4
Vikt	12,54 kg
Avsedd för	Rent vatten
Rymd trycktank	19L
Material pumphus / tank	Polypropylen / Metall

10 BULLER

Bulleremissionsvärden uppmätta enligt tillämplig standard. (K=3)
Ljudtrycksnivå LpA	70 dB(A)
Ljudeffektnivå LwA	84 dB(A)

OBS! Bär hörselskydd när ljudtrycket överstiger 85 dB(A).

11 FELSÖKNING

PROBLEM	MÖJLIG ORSAK	ÄTGÄRD
Elmotorn går men pumpen suger inte vatten.	När pumpen startar fylls inte pumphuset med vatten.	Fyll pumpen med vatten.
	Sugslangens tätning är inte tillräcklig.	Kontrollera pumpens rekommenderade och använda delar och komponenter, t.ex. sugslangens packningar, tryckslangens packningar, spännring, sugslang, etc., inkl. skruvkopplingens tätning med teflon eller hampdrev. Pumpen kan endast arbeta om den är helt tät.
PROBLEM	MÖJLIG ORSAK	ÅTGÄRD
	Backventilens vakuuminsats på sugintaget igensatt.	Rengör sugintagets backventil och vakuuminsats.
	Luften kan inte släppas ut ur tryckslangen eftersom vattenutloppet är stängt.	När pumpen börjar suga, öppna vattenutloppet (kran, sprinklermunstycke, etc.).
	Väntetiden överskrider specifikationerna.	Fyll hela sugslangen med vatten, och kontrollera igen minst 7 minuter efter det att pumpen startats.
	För stor sughöjd (>8m).	Minska sughöjden.
	Backventilen suger inte vatten.	Kontrollera vattennivån i brunnen eller poolen. Öka om möjligt sugslangens längd.
Elmotorn startar inte.	Ingen eltilförsel	Kontrollera eltilförseln.
	Fläktkåpan hindrar skovelns rotation.	Dra ur stickkontakten, ta bort fläktkåpan med en skruvmejsel och montera sedan tillbaka den. Snurra en aning på skoveln för att se att den roterar fritt.
	Fläkten blockerad.	Dra ur stickkontakten, rör axeln genom att sticka skruvmejseln genom fläktkåpan. Om axeln sitter fast. skicka pumpen till ett servicecenter för inspektion.
Otillräckligt utgående vattenflöde.	För stor sughöjd (>8m).	Kontrollera sughöjden.
	Backventilens vakuuminsats igensatt.	Rengör vakuuminsatsen.
	Vattennivån har sjunki.t	Sänk ner backventilen i djupt vatten.
	Föroreningar nedsätter pumpens kapacitet.	Rengör pumphöljet, sugslangen och utloppstryckslangen med vatten under högt tryck.
Den termiska (värmekänsliga) brytaren kan inte stänga av pumpen.	Överbelastning av elmotorn på grund av friktion orsakad av att föroreningar trängt in i motorn.	Rengör pumphuset med vatten under högt tryck.
Pumpens strömbrytare står alltid i läge FRÄN eller TILL.	Ingen backventil installerad på sugslangen.	Kontrollera om backventil finns installerad på sugslangen.
Pumpströmbrytaren slår ofta TILL och FRÄN (vid användning i hus-hållsvattentillförsel)	Trycktankens gummihölje sprucket.	Byt gummihöljet eller hela tanken.
	Ingen tryckluft i behållaren.	Använd en lämplig ventil och anslut den till tryckluft med 1,8 bar. och fyll behållaren med luft.

12 GARANTI

• Produkten garanteras i överensstämmelse med gällande lagbestämmelser för en 36 månaders period gällande från den förste användarens inköpsdatum.
• Garantin täcker alla material- och tillverkningsfel med undantag för batterier och laddare. Den omfattar inte heller: defekter uppkomna på normala förslitningsdelar såsom kullager, borstar, kablar, stickkontakter eller tillbehör som borrar, bits, sågklingor etc.; vidare skador eller defekter som uppkommit genom vanvård, olyckor eller vidtagna förändringar av produkten; ej heller kostnader för transport.
• Skador och/eller defekter som uppkommit på grund av felaktig användning av verktyget omfattas inte av garantibestämmelserna.
• Vi frånsäger oss allt ansvar för eventuell kroppsskada som uppstått på grund av felaktig användning av verktyget.
• Reparationer får endast utföras av en auktoriserad serviceverkstad för Powerplus verktyg.
• Ytterligare information kan erhållas per telefon på nummer 0032-3-292 92 90.
• Eventuella transportkostnader skall betalas av kunden, om inte annat har avtalats skriftligen.
• Likaledes kan inga garantianspråk ställas om skadan på apparaten uppkommit som en fölid av åsidosatt underhåll eller överbelastning.
• Absolut undantagna från garantin är skador uppkomna genom vätska som trängt in, överdrivet utsättande för damm, medveten skada (avsiktlig eller genom grov vårdslöshet), olämplig användning (användning för ändamål för vilka apparaten inte lämpar sig), okunnig användning (t.ex. utan att respektera i denna bruksanvisning givna anvisningar), osakkunnig montering, blixtnedslag, felaktig nätspänning. Denna uppräkning gör inte anspråk på att vara fullständig.
• Godkända garantianspråk kan inte medföra förlängning av garantiperioden eller påböriande av en ny garantiperiod i den händelse apparaten ersatts med en ny.
• Apparat eller delar som bytts ut under garantin, blir därigenom Varo NV:s egendom.
• Vi förbehåller oss rätten att avvisa alla garantiansökningar där inköpet inte kan bestyrkas eller om det står klart att produkten inte underhållits på rätt sätt (rena ventilationsspringor, kolborstarna regelbundet servade....)
• Inköpskvittot måste sparas som bevis för inköpsdatum.
• Verktyget, som inte får ha tagits isär, måste returneras till återförsäljaren i acceptabelt rengjort skick i sin ursprungliga formplastförpackning (om tillämpligt för produkten) tillsammans med inköpsbeviset.

13 MILJÖHÄNSYN

Då produkten tjänat ut får den inte lämnas med det vanliga hushållsavfallet utan ska deponeras på miljömässigt korrekt sätt och enligt gällande lokala bestämmelser.

Avfall som kommer från elektriska maskinkomponenter får inte hanteras som vanligt hushållsavfall. De ska deponeras för återvinning där återvinningscentraler finns att tillgå. Kontakta lokala myndigheter eller din återförsäljare för närmare information om återvinning.

VARO N.V. – Vic. Van Rompuy N.V. Joseph Van Instraat 9 – BE2500 Lier – Belgien, deklarerar härmed att,

Produkt: TRYCKPUMP 1000W MED TRYCKTANK

Varumärke: POWERplus

Modell: POWXG9573

överensstämmer med väsentliga krav och andra relevanta bestämmelser i tillämpliga Europeiska direktiv, baserat på tillämpningen av Europeiska harmoniserade standarder. Varje ej godkänd ändring av apparaten gör denna deklaration ogiltig.

Europeiska direktiv (inklusive, i tillämpliga fall, ändringar till dessa, fram till dagen för undertecknandet):

2011/65/EU

2014/35/EU

2014/30/EU

2014/68/EU

2000/14/EC Annex V LwA

Measured

82dB(A)

Guaranteed

84dB(A)

Europeiska harmoniserade standarder (inklusive, i tillämpliga fall, ändringar till dessa, fram till dagen för undertecknandet):

EN60335-1 : 2012

EN60335-2-41 : 2003

EN IEC55014-1 : 2021

Ansvarig för den tekniska dokumentationen: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Undertecknad agerar på uppdrag av företagets VD,

Mertens Ludo

Ludo Mertens

Tillämpningsansvarig - Registrerings- och regelfrågor
