POWXG9573 - Pumpe PowerPlus - Gratis bruksanvisning og manual

Merke	PowerPlus
Modell	POWXG9573
Produkttype	Elektrisk trykkpumpe med trykktank
Bruk	Kun innendørs, for rent vann (hage, vanning, vannforsyning)
Nettspenning	230 V~ / 50 Hz
Nominell effekt	1000 W
Maks. strømning	3500 L/t
Maks. løftehøyde	44 m
Maks. sugehøyde	8 m
Vanntemperatur	4 °C til 35 °C
Min. diameter sugeslange	1" (25 mm)
Min. diameter trykkslange	3/8" (9,53 mm)
Nominelt trykk	0,44 MPa (4,4 bar)
Tankvolum	19 L
Kapslingsmateriale	PP / Metall
Beskyttelsesklasse	IPX4
Kabellengde	1,2 m
Vekt	12,54 kg
Lydtrykknivå	70 dB(A)
Lydeffektnivå	84 dB(A)
Garanti	36 måneder (deler og produksjon), unntatt normal slitasje og transport
Vedlikehold	Rensing med rent vann, kontroll av filter, oppbevaring frostfritt
Sikkerhet	Skal ikke brukes i fuktig utendørsmiljø, koble fra før vedlikehold, jording obligatorisk
Reservedeler	Kontakt autorisert forhandler for reparasjon

Ofte stilte spørsmål - POWXG9573 PowerPlus

Hvordan starter jeg POWXG9573 pumpen?

Før første gangs bruk, fyll pumpen og sugeslangen helt med vann gjennom åpningen på det innebygde filteret. Forsikre deg om at tilbakeslagsventilen er montert for å unngå tørrkjøring. Deretter slår du på pumpen.

Hva er effekten og strømningshastigheten til pumpen?

PowerPlus POWXG9573 pumpen har en nominell effekt på 1000 W og en maksimal strømningshastighet på 3500 L/t. Den kan pumpe vann opptil 44 m høyde og suge det opptil 8 m.

Hvilken type vann kan pumpes?

Denne pumpen er kun designet for rent vann (hage, vanning, vannforsyning). Skal ikke brukes med brennbare eller farlige væsker, eller til drikkevann. Unngå urenheter, sand og etsende stoffer.

Hvor lang er garantiperioden?

Garantien er på 36 måneder fra kjøpsdato, og dekker material- og produksjonsfeil. Den ekskluderer normal slitasje, ulykker, modifikasjoner og transportkostnader.

Hvordan rengjør jeg pumpen?

Koble alltid pumpen fra strømmen før rengjøring. Skyll kammeret med rent vann. Ikke bruk løsemidler som bensin eller alkohol. Oppbevar på et tørt og frostfritt sted.

Hva gjør jeg hvis pumpen ikke suger vann?

Kontroller at pumpen er fylt med vann og at sugeslangen er tett. Rengjør filteret på tilbakeslagsventilen. Forsikre deg om at vannutløpet er åpent for å lufte ut luft. Sugehøyden må ikke overstige 8 m.

Kan pumpen brukes utendørs?

Nei, pumpen er kun beregnet for innendørs bruk. Den har ikke sprutbeskyttelse og skal ikke utsettes for regn eller fuktighet. Plasser den på et tørt og ventilert sted.

Har pumpen termisk beskyttelse?

Ja, en temperaturfølsom bryter beskytter motoren mot overbelastning. Hvis pumpen stopper, rengjør pumpehuset for urenheter som kan forårsake overdreven friksjon.

Hva er støynivået til pumpen?

Lydtrykknivået er 70 dB(A) og lydeffektnivået er 84 dB(A). Bruk hørselvern hvis støyen overstiger 85 dB(A).

Er pumpen i samsvar med europeiske standarder?

Ja, POWXG9573 pumpen er CE-sertifisert og i samsvar med direktivene 2011/65/EU, 2014/35/EU, 2014/30/EU, 2014/68/EU og 2000/14/EC, samt standardene EN60335-1, EN60335-2-41, EN55014 og EN13831.

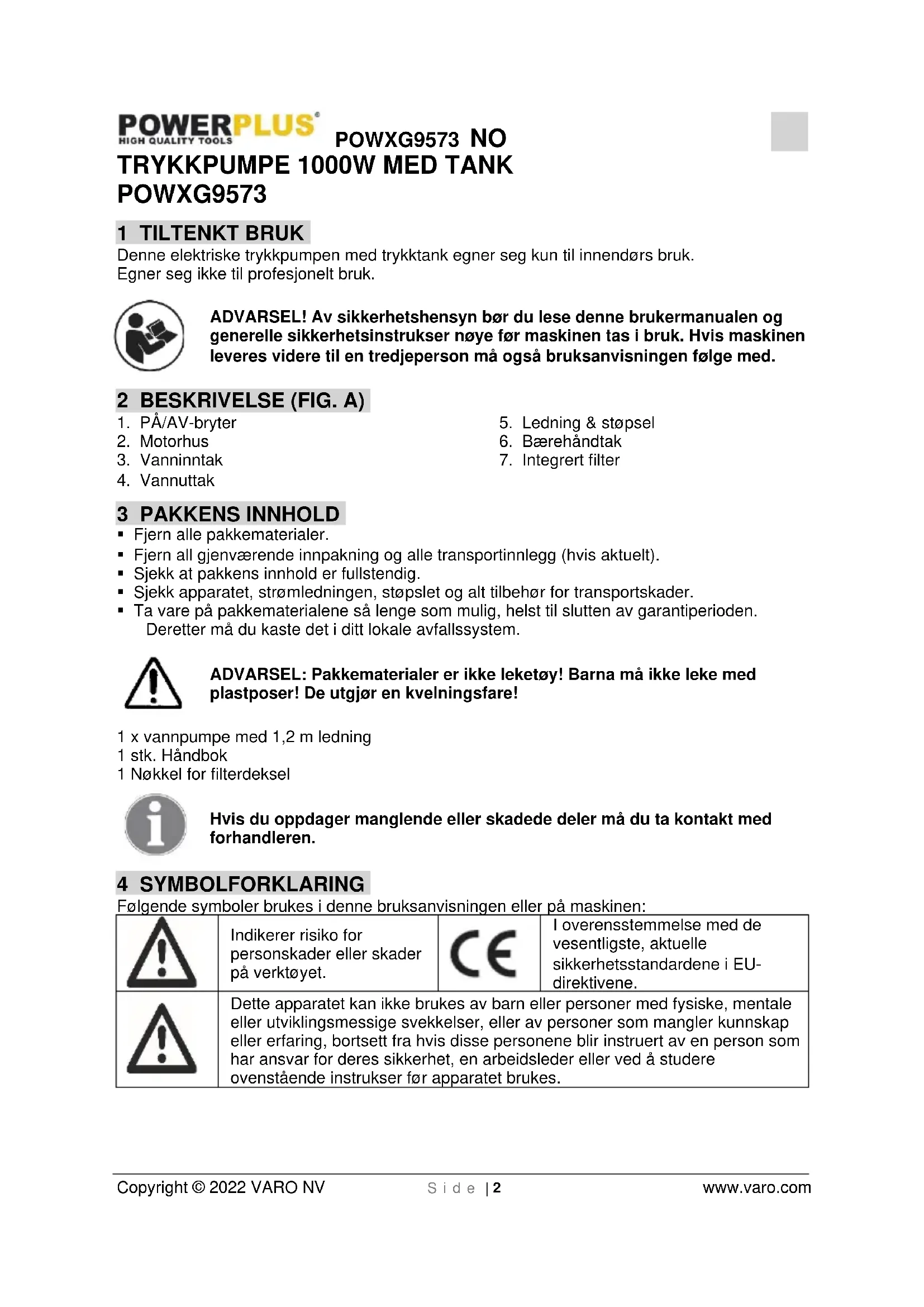

BRUKSANVISNING POWXG9573 PowerPlus

Denne elektriske trykkpumpen med trykktank egner seg kun til innendørs bruk. Egner seg ikke til profesjonelt bruk.

ADVARSEL! Av sikkerhetshensyn bør du lese denne brukermanalen og generelle sikkerhetsinstrukser nøye før maskinen tas i bruk. Hvis maskinen leveres videre til en tredjeperson må også bruksanvisningen følge med.

2 BESKRIVELSE (FIG. A)

1. PÅ/AV-bryter
2. Motorhus
3. Vanninntak

4. Vannuttak

5. Ledning & støpsel

6. Bærehåndtak
7. Integrert filter

3 PAKKENS INNHOLD

■ Fjern alle pakkematerialer.
- Fjern all gjenværende innpakning og alle transportinnlegg (hvis aktuelt).
■ Sjekk at pakkens innhold er fullstendig.
- Sjekk apparatet, strømledningen, støpslet og alt tilbehør for transportskader.
- Ta vare på pakkematerialene så lenge som mulig, helst til slutten av garantiperioden. Deretter må du kaste det i ditt lokale avfallssystem.

ADVARSEL: Pakkematerialer er ikke leketøy! Barna må ikke leke med plastposer! De utgjør en kvelningsfare!

1 x vannpumpe med 1,2 m ledning
1 stk. Håndbok
1 Nøkkel for filterdeksel

Hvis du oppdager manglende eller skadede deler må du ta kontakt med forhandleren.

4 SYMBOLFORKLARING

Følgende symboler brukes i denne bruksanvisningen eller på maskinen:

	Indikerer risiko for personskader eller skader på verktøyet.	CE	I overensstemmelse med de vesentligste, aktuelle sikkerhetsstandardene i EU-direktivene.
	Dette apparatet kan ikke brukes av barn eller personer med fysiske, mentale eller utviklingsmessige svekkelser, eller av personer som mangler kunnskap eller erfaring, bortsett fra hvis disse personene blir instruert av en person som har ansvar for deres sikkerhet, en arbeidsleder eller ved å studere ovenstående instrukser før apparatet brukes.

5 SPESIELLE SIKKERHETSADVARSLER

• Denne vannpumpen har en beskyttelsesmekanisme mot vannsprut og bør kun plasseres på et tørt sted. Plasser eller bruk aldri pumpen i regn eller på et fuktig sted.
• Denne vannpumpen bør ikke brukes sammen med brennbare eller skadelige væsker.
  ■ Forsiktig: Unngå at pumpen går på tomgang.
• Denne vannpumpen er beregnet til å brukes med rent vann. Bruksområdet inkluderer hagevanning, vannforsvning til husholdning, sprinkling av hage eller jordbruksland.
• Vannpumpen må ikke utsettes over lengre tid for urenheter, sand, stein, klebrige stotfer osv. i vannet som pumpes. Da væsken som pumpes kan inneholde kjemiske og tærende substanser, må man være spesielt oppmerksom på å unngå at denne væsken tærer på pumpehuset. Det er ikke tillatt å bruke denne vannpumpen til å pume drikkevann.

Dette apparatet kan ikke brukes av barn eller personer med fysiske, mentale eller utviklingsmessige svekkelser, eller av personer som mangler kunnskap eller erfaring, bortsett fra hvis disse personene blir instruert av en person som har ansvar for deres sikkerhet, en arbeidsleder eller ved å studere ovenstående instrukser før apparatet brukes.

6 MONTASJE

• Under installasjon av vannpumpen må strømforsyningen være frakoblet.
• Pumpen må installeres på et tørt og godt ventilert sted, med en romtemperatur under 40 °C.
• Hvis det p.g.a. feil fra din side pumpes for mye vann og området som vannes oversvømmes, er det en rekke korrigerende tiltak som kan iverksettes (f.eks. installasjon av en mekanisme for tømming av overflødig vann, en alarm, reservepumpe, vannbeholder osv.). Det understrekes at vårt firma ikke tar ansvar for tap som oppstår på denne måten.
• Før pumpen brukes bør den inspiseres nøye for skader, spesielt på strømledning og støpsler/kontakter.

6.1 Elektrisk tilkobling

• Elektrikeren som har ansvar for installasjonen må sørge for at tilkobling skjer i samsvar med gjeldende forskrifter. Dette gjelder også jording.
• Man må måle strøm på den jordede kontakten, som skal være 30 mA.

6.2 Jording

Pumpen er ikke selvfyllende. Dette betvr at inntaksslangen først må utstvres med:

1. Returventil med filter, som forsikrer at pumpen og slangen ikke går tørre når pumpen slås av. Denne delen av slangen er nedsenket i vannet som skal pumpes.

2. Slange med koblingsmutter. Denne enden av slangen kobles til fronten av pumpen.

3. Begge deler må festes godt på slangen ved hielp av en slangeklemme.

4. Returventil med filter, som forsikrer at pumpen og slangen ikke går tørre når pumpen slås av. Denne delen av slangen er nedsenket i vannet som skal pumpes.

5. Slange med koblingsmutter. Denne enden av slangen kobles til fronten av pumpen.
6. Begge deler må festes godt på slangen ved hielp av en slangeklemme.

Før slangen kobles til pumpen bør den fylles med vann. Etter dette kan du benytte 3-veis kobling eller annen 25 mm (1") kobling til pumpens utløp, som finnes på toppen av pumpen. Deretter må du fylle pumpehuset med vann gjennom det innebygde filteret og forsegle pumpehuset igien.

Når både pumpehuset og slangen er fylt med vann. kan du slå pumpen på med på/av-bryteren. Pumpen vil umiddelbart begynne å pumpe vann (med den automatiske versionen

fylles først trykktanken, og det tar noen sekunder før det kommer vann ut av den tilkoblede trykkslangen).

Når pumpen slås av, vil vannet beholdes i pumpehuset og i slangen, noe som betyr at når pumpen deretter slås på igjen, vil den pumpe vann øyeblikkelig.

Dersom det ikke installeres en returventil, eller dersom pakningen mellom ventilen og slangen ikke virker som den skal (slangeklemme!), kan hele systemet bli tørt og må da fylles opp igjen for at pumpen skal virke.

7.1 Trykkslange

Trykkslangen brukes til å lede vannet fra pumpen til stedet der vannet brukes (f.eks. kran osv.). For å redusere trykktap p.g.a. friksjon, anbefaler vi at du bruker en trykkslange med minstediameter på 20mm (3/4").

• Når hagepumpen er i gang, må vannutløpet (f.eks. kran eller sprinklersystem) være åpent slik at luften kan presses ut av slangen. Hvis vannutløpet er stengt, kan pumpen skades p.g.a. overoppheting etter ca. 5 minutter.
• Unngå at pumpen fryser eller blir for kald om vinteren.
• Sand og steiner som tas inn med vannet kan raskt slite pumpen og redusere den effektive kapasiteten. Det er derfor nødvendig å installere et filter.
• Denne vannpumpen er ikke beregnet på lang tids drift, f.eks. i industrielle- eller gruvesammenhenger, eller i vannrensingsanlegg.

7.2 Krav til sikkerhet

• Strømforsyningen må samsvare med spesifikasjonene som vises på produktet. Følg lokale forskrifter for tilkobling til strømnettet. Hvis pumpen eller kabelen ikke oppfyller kravene, må de ikke tilkobles!
  ■ Bær aldri pumpen i kabelen.
• Fjern aldri støpslet og kutt aldri kabelen. Hvis du gjør dette, vil garantien ikke lenger gjelde. Hold strømkoblingen (støpsel og kontakt) tørr.
• Pumpen er ikke beregnet på å brukes i svømmebasseng, badedammer, eller i andre situasjoner der mennesker kan komme i fysisk kontakt med vannet. Den må ikke brukes til disse formålene.
• Koble alltid fra strømmen før du gjør pumpen ren eller utfører annet vedlikehold på dam/tank/reservoar. Denne pumpen er beregnet på å pumpe vann med minimum temperatur på 4 °C og maksimum temperatur på 35 °C.
• Pumpen må ikke gå tørr, da dette vil forårsake ubotelig skade.
• Pumpen må alltid kobles fra strømnettet før rengjøring eller vedlikehold.
• Gjør rent pumpens kammere med jevne mellomrom, ved å skylle dem i rent vann. Dette for å fierne oppsamlede urenheter.

8 RENGJ∅RING OG VEDLIKEHOLD

OBS! Trekk støpslet ut av stikkontakten før du utfører arbeid på maskinen.

8.1 Rengjøring

Under normale forhold er vannpumpen vedlikeholdsfri. Pumpen må ikke plasseres slik at den utsettes for regn, fuktighet, skitt eller frost.

• Unngå at pumpen fryser, går tørr, eller suger inn urenheter.
• Koble alltid fra strømmen før vedlikehold av pumpen.
• Dersom strømkablen skades må den skiftes av en teknisk kyndig person. Skade som oppstår ved kortslutning dekkes ikke av garantien.
• Dersom det oppstår problemer med pumpen, må garantireparasjon utføres ved et autorisert servicesenter.

9 TEKNISKE DATA

Type	POWXG9573
Spenning	230V~ /50Hz
Stram	1000W
Maks. pumpekapasitet	3500 l/t
Maks. laft	44m
Maks. suqenivå	7m
Maks. vanntemperatur	35°C
Min. diameter på inntakslange	1" (25 mm)
Min. diameter på trykkslangen (ut)	3/8" (9,53 mm)
Kabellengde	1,2 m
Nominelt trykk	0,44 mPa –4,4 bar
Int. beskyttelsesgrad	IPX4
Vekt	12,54 kg
Egner seg for	Rent vann
Volum, trykktank	19L
Materialer i pumpehus/tank	PP / Metall

10 ST∅Y

Støyemisjonsverdier målt i samsvar med relevant standard. (K=3)

Lydtrykknivå LpA 70dB(A)

Lydeffektnivå LwA 84 dB(A)

VIKTIG! Bruk hørselsvern när lydtrykket er over 85 dB(A).

11 FEILS∅KING

PROBLEM	MULIG ÅRSAK	L∅SNING
Den elektriske motoren går, men pumpen suger ikke vann.	Etter at pumpen starter, fylles ikke pumpehuset med vann.	Fyll pumpen med vann.
	Sugeslangen er løs.	Kontroller pumpens deler og komponenter: sugeslangekobling. Trykkslangekobling, slangekemmer, sugeslangen, forsegling med teflon eller hamp. Pumpen kan kun virke hvis den er tett.
	Filtret i bunnventilen på suqeinntaket er tett.	Gjør rent bunnventilen og filtret.
	Trykkslangen kan ikke luftes fordi vannutløpet er avstengt.	Når pumpen begynner å suge, åpne vannutløpet (f eks. kran eller sprinklersystem).

POWXG9573 NO

PROBLEM	MULIG ÅRSAK	L∅SNING
	Ventetiden er ikke i samsvar med reguleringen.	Fyll hele sugeslangen med vann og kontroller igjen minst 7 minutter etter at pumpen starter.
	For lang sugeavstand (>8 m).	Reduser sugeavstanden.
	Bunnventilen når ikke ned i vannet.	Kontroller vannstanden. Hvis mulig, øk lengden på sugeslangen.
Den elektriske motoren virker ikke.	Det er ingen strøm.	Sjekk strømforsyningen.
	Rotoren er hindret av dekslet.	Trekk ut strømkablen. ta av rotordekslet med en skrutrekker, og installer på nytt mens du forsiktig dreier på rotoren for se om den roterer fritt.
	Villen oi blokkert.	Trekk ut strømkablen, og beveg akslingen med en skrutrekker gjennom rotordekslet. Hvis akselen er blokkert, må motoren sendes inn til et servicesenter.
Utilstrekkelig vannstrøm ut.	For lang sugeavstand (>8 m).	Reduser sugeavstanden.
	Filtret i bunnventilen er blokkert.	Gjør rent filtret.
	Vannstanden er for lav.	Senk bunnventilen ned i vannet.
	Urenheter har redusert pumpens hevekapasitet.	Vask huset, sugeslangen og trykkslangen med trykkvann.
Temperaturbryteren slå ikke av pumpen.	Overbelastning i den elektriske motoren p.g.a. friksjon forårsaket av urenheter som er kommet inn I motoren.	Vask ut pumpehuset med trykkvann.
Pumpens bryter slår fast i stillingen På eller AV.	Sugeslangen mangler returventil	Kontroller at returventil er installert på suqeslangen.
Bryteren slår seg ofte av (når pumpen brukes til vannforsyning for husholdingen).	Gummiforingen i trykktanken er sprukket.	Skift gummiforing eller tanken.
	Ingen trykkluft i tanken.	Bruk en passende ventil, koble til en trykkluftforsyning på 1,8 bar og fyll tanken med luft.

12 GARANTI

- Dette produktet garanteres i samsvar med lovens bestemmelser for en periode på 36 måneder fra datoen produktet ble kjøpt av første bruker. - Denne garantien dekker alle material- eller produksjonsfeil, med unntak av: batterier, ladere, defekte deler som følge av vanlig slitasje, f.eks. lagre, børster, kabler og plugger eller tilbehør som bor, borebits, sagblader osv. eller skader eller feil som skyldes feil bruk uhell eller endringer. Garantien dekker heller ikke kostnader ved forsendelse.

- Skader og/eller defekter som skyldes ukorrekt bruk dekkes heller ikke av garantien.

- Vi fraskriver oss også alt ansvar for personskader som skyldes ukorrekt bruk av verktøyet.

- Reparasjoner må utføres ved et autorisert kundeservicesenter for Powerplus verktøy.

- Du kan alltid få flere opplysninger ved å ringe 00 32 3 292 92 90.

- Alle transportkostnader skal alltid betales av kunden, med mindre noe annet er skriftlig avtalt.

- Garantien dekker ikke skader som skyldes manglende vedlikehold eller overbelastning.

- Garantien dekker bestemt ikke skader som skyldes inntrenging av væsker, inntrenging av mye støv, overlagt skade (med hensikt eller ved grov uaktsomhet), feilaktig bruk (bruk til noe produktet ikke er beregnet på), ikke-kompetent bruk (for eksempel ved at anvisningene i håndboken ignoreres), feilaktig montering, lynnedslag eller feil nettspenning. Denne listen er ikke begrensende.

- Garantikrav som aksepteres vil aldri føre til en forlengelse av garantiperioden. Heller ikke vil en ny garantiperiode starte dersom produktet erstattes.

- Vi forbeholder oss retten til å avvise ethvert krav der kjøpet ikke kan verifiseres, eller när det er åpenbart at produktet ikke har blitt korrekt vedlikeholdt (rene ventilasjonsåpninger, kullbørster skiftet regelmessig, osv).

- Du må ta vare på kvitteringen som bevis på datoen for kjøpet.

- Verktøyet må returneres til din forhandler (uten demontering) i en akseptabel, ren tilstand (i originalemballasjen), sammen med kvittering på kjøpet.

13 MILJ∅

Hvis det skulle være nødvendig å skifte ut maskinen etter lang tids bruk, må den ikke kastes i husholdningsavfallet. Kast den på en miljømessig forsvarlig måte. Avfall produsert av elektriske maskiner bør ikke bli behandlet som normalt husholdningsavfall. Sørg for å resirkulere der hvor spesialanlegg eksisterer. Be lokale myndigheter eller forhandler om råd angående tømming og resirkulering.

14 SAMSVARSERKLÆRING

VARO N.V. – Vic. Van Rompuy N.V. Joseph Van Instraat 9 – BE2500 Lier – Belgia, erklærer at,

Produkt: TRYKKPUMPE 1000W MED TANK

Merke: POWERplus

Modell: POWXG9573

oppfyller de vesentlige kravene og andre relevante bestemmelser i gjeldende EU-direktiver, basert på bruken av europeiske, harmoniserte standarder. Enhver uautorisert endring av apparatet vil annullere denne erklæringen.

Eu-Direktiver (med eventuelle endringer inntil dato for underskrift):

2011/65/EU

2014/35/EU

2014/30/EU

2014/68/EU

2000/14/EC Annex V LwA

Measured

82dB(A)

Guaranteed

84dB(A)

Europeiske harmoniserte standarder (med eventuelle endringer inntil dato for underskrift):

EN60335-1 : 2012

EN60335-2-41:2003

EN IEC55014-1 : 2021

Oppbevarer av teknisk dokumentasjon: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Undertegnede handler på vegne av selskapets CEO,

Mertens Ludo

Ludo Mertens

Regulatoriske saker - Samsvarsleder
