Produkttype	Vannpumpe / Hydroforgruppe
Merke	PowerPlus
Modell	POWXG9447
Vekt	12,12 kg
Strømforsyning	230 V ~ 50 Hz, 1200 W
Nominelt trykk	5 bar (0,5 MPa)
Maksimal løftehøyde	50 m
Maks sugehøyde	7 m
Maks kapasitet	3800 L/h
Min. diameter sugerør	1" (25 mm)
Min. diameter trykkrør	3/4" (20 mm)
Beskyttelsesgrad	IPX4
Maks vanntemperatur	35 °C
Husmateriale	Rustfritt stål
Kabellengde	1,2 m
Egnet vanntype	Rent vann (ikke drikkevann)
Forventet bruk	Vanning, hagevanning, husholdningsvannforsyning (ikke profesjonell bruk)
Vedlikehold	Regelmessig rengjøring av innebygd filter, frostbeskyttelse
Tilgjengelige reservedeler	Sugeslange POWXG94AH, Filter POWXG94F1
Garanti	36 måneder

Ofte stilte spørsmål - POWXG9447 PowerPlus

Hvordan primen vannpumpen POWXG9447?

Før første gangs bruk, fyll pumpen og sugeslangen helt med vann gjennom åpningen på det innebygde filteret. Forsikre deg om at sugeslangen har en tilbakeslagsventil. Etter fylling, lukk godt igjen og start pumpen.

Hvilken type vann kan jeg bruke med denne pumpen?

Denne pumpen er kun designet for rent vann. Den skal ikke brukes med brannfarlige, farlige væsker, eller væsker som inneholder sand, steiner eller korrosive kjemikalier. Den er ikke egnet for drikkevann.

Hva er maksimal sugehøyde?

Maksimal sugehøyde er 7 meter. Utover dette kan pumpen slutte å fungere korrekt.

Hva gjør jeg hvis pumpen ikke primer?

Kontroller at pumpens hus er fylt med vann, at sugeslangen er tett, at tilbakeslagsventilen ikke er blokkert, og at vannutløpet er åpent ved start. Se feilsøkingstabellen i bruksanvisningen.

Hvordan rengjøre det innebygde filteret?

Koble fra pumpen, skru av filterlokket, ta ut filterkassetten og rengjør den under rennende vann. Sett inn kassetten igjen og lukk lokket. Koble til og start på nytt.

Kan pumpen kjøre tørr?

Nei, pumpen skal aldri kjøre tørr, da dette kan skade den uopprettelig. Sørg alltid for at den er fylt med vann før start.

Hvilke tilbehør er tilgjengelig?

Valgfritt tilbehør inkluderer sugeslange 8 m - 1" (25 mm) med filter og tilbakeslagsventil (ref. POWXG94AH) og filter 1 liter (ref. POWXG94F1).

Hvordan beskytte pumpen om vinteren?

Plasser pumpen frostfritt. Hvis den må stå ute, tøm den helt og oppbevar den på et tørt og frostfritt sted.

Hva er garantien på pumpen?

Garantien er 36 måneder fra kjøpsdato, og dekker produksjons- og materialfeil, unntatt slitedeler og skader som følge av feil bruk.

Hva gjør jeg hvis motoren ikke starter?

Kontroller strømforsyningen. Hvis viften er blokkert, koble fra pumpen og prøv å løsne den manuelt. Hvis akselen er fastkjørt, kontakt et autorisert serviceverksted.

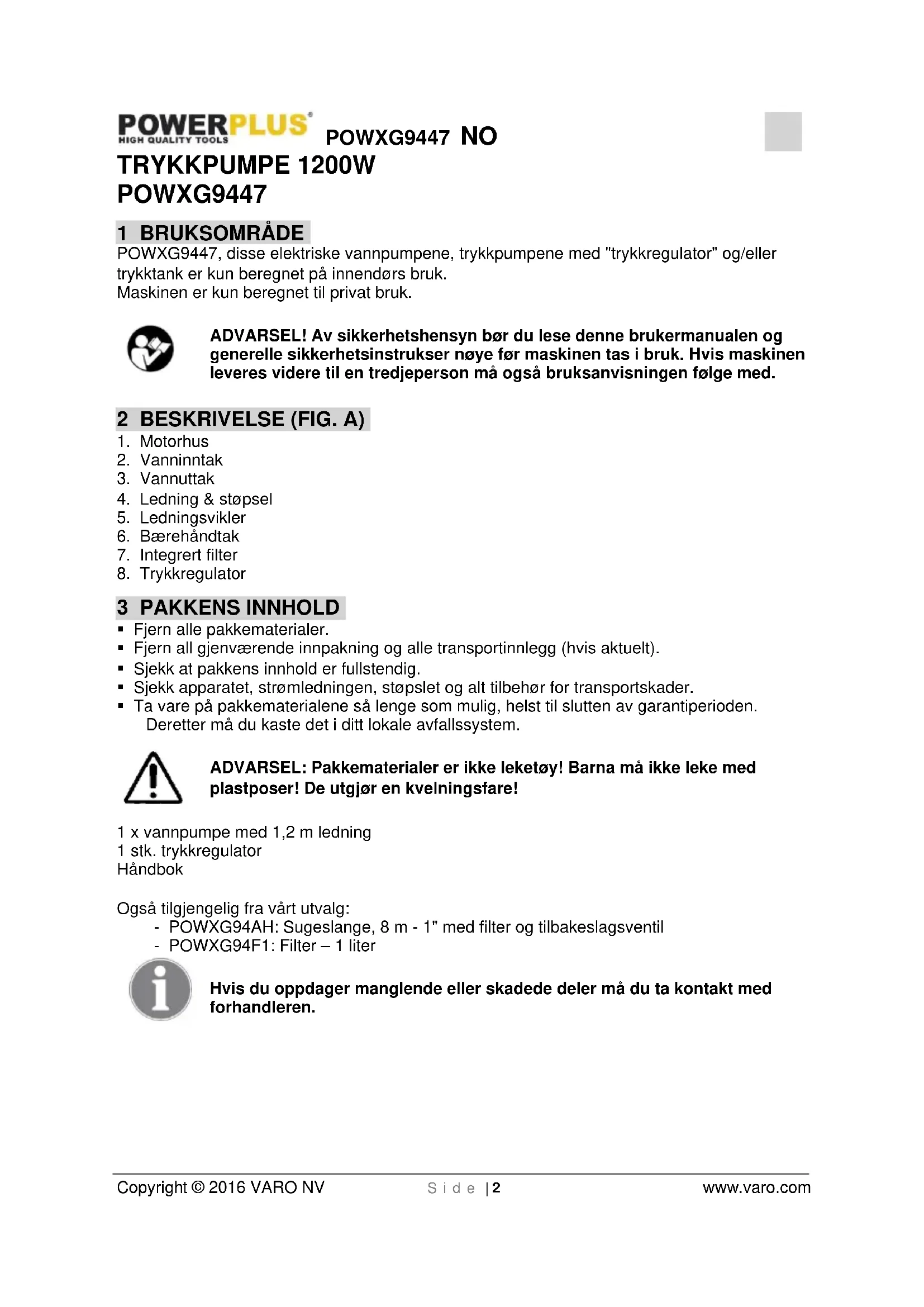

BRUKSANVISNING POWXG9447 PowerPlus

POWXG9447, disse elektriske vannpumpene, trykkpumpene med "trykkregulator" og/eller trykktank er kun beregnet på innendørs bruk.

ADVARSEL! Av sikkerhetshensyn bør du lese dette brukermanualen og generelle sikkerhetsinstrukser nøye før maskinen tas iBruk. Hvis maskinen leveres videre til en tredjeperson mAagsa bruksanvisningen folge med.

2 BESKRIVELSE (FIG. A)

1. Motorhus
2. Vanninntak
3. Vannuttak
4. Ledning & stopsel
5. Ledningsvikler
6. Bærehändtak
7. Integrert filter
8. Trykkregulator

3 PAKKENS INNHOld

Fjern alle pakkematerialer.
- Fjern all gijenvaerende innpakning og alle transportinnlegg (hvis aktuelt).
- Siekk at pakkens innhold er fullstendiq.
- Sjekk apparatet, strømledningen, støpslet og alt tilbehør for transportskader.
- Ta vare pā pakkematerialine sā lenge som mulig, helst til slutten av garantiperioden. Deretter mā du kaste det i ditt lokale avfallssystem.

1 x vannpumper med 1,2 m ledning
1 stk. trykkregulator

Handbok

!	Indikerer risiko for personskader eller skader på verktøyet.	CE	I overensstemmelse med de vesentligste, aktuelle sikkerhetsstandardene i EU-direktivene.
!	Dette apparatet kan ikke brukes av barn eller personer med fysiske, mentale eller utviklingsmessige svekkelser, eller av personer som mangler kunnskap aller erfaring, bortsett fra här disse personene blir instruert av en person som har ansvar for deres sikkerhet, en arbeidsleder eller ved Å studere ovennstående instrukser För apparatet brukes.

5 SPESIELLE SIKKERHETSADVARSLER

• Denne vannpumpen har en beskyttesesmekanisme mot vannsprut og bør kun plasseres pa et tort sted. Plasser erler bruk aldri pumpen i regn ell er pa et fuktig sted.
  Denne vannpumpen bør ikke brukes sammen med brennbare eller skadelige væsker.
  Forsiktig: Unngå at pumpen går på tomgang.
• Denne vannpumpen er beregnet til Å brukes med rent vann. Bruksområdet inkluderer hagevanning. vannforsyning til husholdning, sprinkling av hage eller jordbruksland.
  Vannpumpen må ikke utsettes over lengre tid for urenheter, sand, stein, klebrige stotfer osv. i vannet som pumps. Da væsken som pumps kan inneholde kjemiske og tærende substanser, må man være spesielt oppmerksom på ä unngå at dette væsken tærer på pumpehuset. Det er ikke tillatt Å bruke这部分 vannpumpen til Å pume drikkevann.

Dette apparatet kan ikke brukes av barn eller personer med fysiske, mentale eller utviklingsmessige svekkelser, eller av.personer som mangler kunnskap eller erfaring, bortsett fra hvisppe personene blir instruert av en person som har ansvar for deres sikkerhet, en arbeidsleder eller ved Å studere ovenstående instrukser För apparatet brukes.

6 MONTASJE

• Under installations av vannpumpen ma strømforsyningen��e frakoblet.
• Pumpen ma installeres pa et tort og godt ventiliert sted, med en romtemperatur under 40 °C.
• Hvis det p.g.a. feil fra din side pumps for mye vann og området som vannes oversvømnes, er det en rekke korrigerende tiltak som kan iverksettes (f.eks. installationsjon av en mekanisme for tomming av overflødig vann, en alarm, reservepumpe, vannbeholder osv.). Det understrekes at vartirma ikke tar ansvar for tap som oppstår på这部分 maten.
• Før pumpen brukes bør den inspiseres nøye for skader, spesielt på strømledning og stoppsler/kontakter.

6.1 Elektrisk tikkobling

• Elektrikeren som har ansvar for installationsjonen må sorge for at tilkobling skjer i samsvar med gjeldende forskritter. Dette gjelder och jording.
• Man mä male strøm pa den jordede kontakten, som skal vare 30 mA.

6.2 Montering av "trykkregulator" (kun pa POWXG9447)

• Trykkregulatorenkommen i en separat eske. Monter den pa utlopet, pa toppen av pumpen. Trekk til kontramutteren for hand.

6.3 Jording

Pumpen er ikke selvfyllende. Dette betyr at inntaksslangen første ma utstyres med:

1. Returventil med filter, som forsikrer at pumpen og slangen ikke går tøre nrpumpen slas av. Denne delen av slangen er nedsenet i vannet som skal pumps.

2. Slange med koblingsmutter. Denne enden av slangen kobles til fronten av pumpen.

3. Begge deler må festes godt på slangen ved hjelp av en slangeklemme.

Før slangen kobles til pumpen bør den fylles med vann. Etter dette kan du benytte 3-veis kobling eller annen 25mm (1") kobling til pumpens utløp, som finnes på toppen av pumpen. Deretter mA du fylle pumpehuset med vann gjennom detinnebygde filteret og forsegle pumpehuset igjen.

När böde pumpehuset og slangen er fylt med vann. kan du slå pumpen på med på/avbryteren. Pumpen vil umiddelbart begynne Å pumpe vann (med den automatiske versjonen fylles forst trykktanken, og det tar noen sekunder for detkommen vann ut av den tilkoblede trykkslangen).

Nár pumpen slás av, vil vannet beholdes i pumpehuset og i slangen, noe som betyr at nár pumpen deretter slás pá igjen, vil den pumpe vann Øyeblikkelig.

Dersom det ikke installeres en returventil, eller dersom pakningen mellom ventilen og slangen ikke virker som den skal (slangeklemme!), kan—hele systemet blt tort og ma da fylles opp igjen for at pumpen skal virke.

7.1 Trykkslange

Trykkslangen brukes til Å lede vannet fra pumpen til stedet der vannet brukes (f.eks. kran osv.). For Å redusere trykktap p.g.a. friksjon, anbefaler vi at du bruker en trykkslange med minstediameter på 20mm (3/4").

• Når hagepumpen er i gang, má vannutlopet (f.eks. kran eller sprinklersystem) ære Åpent sik at luften kan presses ut av slangen. Hvis vannutlopet er stengt, kan pumpen skades p.g.a. overoppheting etter ca. 5 minutter.
• Unngå at pumpen fryser eller blir for kald om vinteren.
• Sand og steiner som tas inn med vannet kan raskt slite pumpen og redusere den effektive kapasiteten. Det er derfor nødvendig Å installere et filter.
• Denne vannpumpen er/DDke beregnet paa lang tids drift, f.eks. i industrielle- ell gruvesammenhenger, ellr i vannrensingsanlegg.

7.2 Krav til sikkerhet

• Strømforsyningen på samsvare med spesifikasjonene som vises pá produktet. Følg lokale forskritter for tilkoblig til strømnettet. Hvis pumpen eller kabelen ikke oppfyller kravene, på de ikke tilkobles!
• Baer aldri pumpen i kabelen.
• Fjern aldri støpslet og kutt aldri kabelen. Hvis du gør dette, vil garantien ikke lenger gjelde. Hold strømkoblingen (støpsel og kontakt) tørr.
• Pumpen er ikke beregnet på Å brukes i svømmebasseng, badedammer, eller i andre situasjoner der mensesker kankommen i fysisk kontakt med vannet. Den mA ikke brukes til disse formålene.
• Koble alltid fra strømmen før du gjør pumpen ren eller utfær er annet vedlikehold pa dam/tank/reservoirar. Denne pumpen er beregnet pa a pumpe vann med minimum temperatur pa 4^ og(Maximum temperature) at 35^ .
• Pumpen må ikke gå tørr, da dette vil forårsake ubotelig skade.
• Pumpen må alltid kobles fra strømnettet før rengjøring eller vedlikehold.
• Gjør rent pumpens kammere med jevne mellomrom, ved á skylle dem i rent vann. Dette for á fjerne oppsamlede urenheter.

OBS! Trekk stopslet ut av stikkontakten før du utfører arbeid pa maskinen.

8.1 Rengjoring

Under normale forhold er vannpumpen vedlikeholdsfri. Pumpen ma ikke plasseres slick at den utsettes for regn, fuktighet, skitt eller frost.

• Unngå at pumpen fryser, går tørr, eller suger inn urenheter.
  Koble alltid fra strømmen for vedlikehold av pumpen.
• Dersom strømkablen skades帽子 den skiftes av en tekniisk kyndig person. Skade som oppstår ved kortslutning dekker og garantien.
• Dersom det oppstár problemer med pumpen, må garantireparasjon utføres ved et autorisert servicesenter.

8.2 Rengjoring av det innebygde filteret

Pumpen er utstyrt med etinnebygd filter. Du ma fjerne urenhetene som fester seg pa filterduken med jevne mellomrom.

Slik rengjores filteret:

• Slá av pumpen og trekk støpslet ut av stikkontakten.
• Skru av lokket på filterhuset.
• Ta ut filterpatronen og rengjør den under rennende van.
• Sett inn filterpatronen igjen og lukk lokket. Sett i stopslet og slå pumpen pa igjen.

9 TEKNISKE DATA

Modell	POWXG9447
Nominell spenning	230 V
Nominell frekvens	50 Hz
Nominell effekt	1200 W
Nominelt trykk	0,5 mPa -5 bar
Maks. sugehøyde	7 m
Int. beskyttelsengrad	IPX4
Maks. vantemperatur	35 °C
Løfthøyde	50 m
Kabellengde	1,2 m
Maks. pumpekapasitet	3 800 l/t
Min. diameter på inntaksiange	1" (25 mm)
Min. diameter på trykkslangen	¾" (20 mm)
Volum, trykktank	/
Materialer i pumpehus/tank	Rustfritt stål/-
Vekt	12,12 kg
Egner seg for	Rent vann

10STOY

Stoyemisjonsverdier malt i samsvar med relevant standard. (K = 3)

Lydeffektniva LwA

84 dB(A)

VIKTIG! Bruk hørselsvern nár lydtrykket er over 85 dB(A).

11 FEILSØKING

PROBLEM	MULIG ARSAK	LØSNING
Den elektriske motoren,går, men pumpen suger,itke vann.	1. Etter at pumpen starter, fylles ikkepumpehuset med vann.	1. Fyll pumpen med vann.
	2. Sugeslangen er løs.	2. Kontroller pumpens deler ogkomponenter: sugeslangekobling.Trykslangekobling, slangekemmer,sugeslangen, forsegling med teflon ellerhamp. Pumpen kan kun virke hjvis den ertett.
	3. Filtrei bunnventilen pasaugeinntaket er tett.	3. Gjør rent bunnventilen og filtre.
	4. Trykke langen kan ikke luftes fordivannutløpet er avstengt.	4. Når pumpen begyinner á suege, æpanevannutløpet (f eks. kran ellersprinklersystem).
	5. Ventetiden er ikke i samsvar medreguleringen.	5. Fyll—hele sugeslangen med vann ogkontroller igjen minst 7 minutter etter atpumpen starter.
	6. For lang sugeavstand (>8 m).	6. Reduser sugeavstanden.
	7. Bunnventilen.nå—itke ned i vannet.	7. Kontroller vannstanden. Hvis mulig, øklengien på sugeslangen.
Den elektriske motorenvirker,itke.	1. Det er ingen strom.	1. Sjekk strømforsyningen.
	2. Rotoren er hindret av dekslet.	2. Trekk ut strømkablen. ta av rotordeksletmed en skrutrekker, og installer på nyttmens du forsiktig dreier på rotoren for seom den roterer fritt.
	3 Viften er blokkert.	3. Trekk ut strømkablen, og bevegakslingen med en skrutrekker gjennormotordekset. Hvis aktelen er blokkert, ma motoren sendes inn til et servicesenter.
Utilstrekkelig vannstrømut.	1. For lang sugeavstand (>8 m).	1. Reduser sugeavstanden.
	2. Filtrei bunnventilen er blokkert.	2. Gjør rent filtre.
	3. Vannstanden er for lav.	3. Senk bunnventilen ned i vannet.
	4. Urenheter har redusert pumpenshevkapasitet.	4. Vask huset, sugeslangen ogtrykkslangen med trykkvann.
Temperaturbryterenslå—itke av pumpen.	1. Overbelastning i denelektriske motoren p.g.a. friksjonforårsaket av urenheter som erkomet inn I motoren.	1. Vask ut pumpehuset medtrykkvann.
Pumpens bryter slårfast i stillingen Pæller AV.	1. Sugeslangen manglerreturventil	1. Kontroller at returventil er installment på suqeslangen.
Bryfteren slår segofte av (nær pumpen	1. Gummifaringen i trykktankener sprukket.	1. Skift gummifaring eller tanken.

brukes til vannforsyning for husholdingen).

1. Ingen trykkuft i tanken.

2. Bruk en passende ventil, koble til en trykkuftforsyning pa 1,8 bar og fyll tanken med luft.

12 BRUKSANVISNING - POWXG9447EDWC

Se separat handbok i emballasjen.

13 GARANTI

• Dette Produktet garanteres i samsvar med lovens bestemmelser for en periode pa 36 maneder fra datoen Produktet ble kjopt av forste bruker.
• Denne garantien dekker alle material-ller produksjonsfeit, med unntak av: batterier, ladere, vanlige sliasjefeil pa deler som lagre, børster, ledninger og plugged erler pa tilbehør som bor, borebits, sagblader osv. ell skade ell erler fel som skyldes misbruk, uhell ell erender. Garantien dekker heller ikke kostnader ved forsendelse.
• Skader og/eller defekter som skyldes ukorrekt bruk dekker heller ikke av garantien.
  Vi fraskriver oss ogsa alt ansvar for personskader som skyldes ukorrekt bruk av verktoyet.
• Reparasioner mä utføres ved et autorisert kundeserviceenter for Powerplus verktøv.
  Du kan alltid fä flere opplysninger yed Å ringe 00 32 3 292 92 90.
• Alle transportkostnader skal alltid betales av kunden, medindre noe annet er skriftlig avtalt.
• Garantien dekker ikke skader som skyldes manglende vedlikehold eller overbelastning.
• Garantien dekker bestemt ikke skader som skyldes inntrenging av væsker, inntrenging av mye støv, overlagt skade (med hensikt eller ved grov uaktsomhet), feilaktig bruk (bruk til noeprodukter ikke er beregnet på), ikke-kompetent bruk (for eksempel ved at anvisinngene i handboken ignoreres), feilaktig montering, lynnedslag eller feil nettspenning. Denne listen er ikke begrensende.
  Garantikrav som aksepteres vil aldri fore til en forlengelse av garantiperioden. Heller icke vil en ny garantiperiode starte dersom produit erstattes.
• Produktier aller deler som erstatte under garantien, tilfaller Varo NV.
  Vi forbeholder oss retten til a avvise ethvert krav der kjopet不信 kan verifiseres, ellr nardet er apenbart at produktet icke har blitt correkt vedlikeholdt (rene ventilasjonsapninger, kullborster skiftet regelmessig, osv).
  Du ma ta vare pa kvitteringen som bevis pa datoen for kipet.
• Verktøyet på returneres til din forhandler (uten demontering) i en akseptabel, ren tilstand (i originalemballasjen), sammen med kvittering på kjøpet.

14 MILJØ

Hvis det skulle vare nadvendig Å skifte ut maskinen etter lang tids bruk,违法犯罪 kastes i husholdningsavfallet. Kast den pa en miljømessig forsvarlig mate. Avfall produsert av elektriske maskiner bør ikke ble behandlet som normalt husholdningsavfall. Sørg forå resirkulere der hvor spezialanlegg eksisterer. Be lokale myndigheter eller forhandler om råd angænde tømming og resirkulering.

15 SAMSVARSERKLÄERING

VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - Belgia, erklaer at,

Produktbetegnelse: Trykkpumpere

Merke : POWERplus

Modell:POWXG9447

oppfyller de vesentlige kravene og andre relevante bestemmelser i gjeldende EU-direktiver, basert pa bruken av europeiske, harmoniserte standarder. Enhver u autorisert endring av apparatet vil annullere delle erklæringen.

Eu-Direktiver (med eventelle endringer inntil dato for underskrift):

2011/65/EU

2006/95/EC

2004/108/EC

2000/14/EC Vedlegg V LwA 81 dB(A) / 84 dB(A)

Europeiske harmoniserte standarder (med eventelle endringer inntil dato for underskrift):

EN60335-1:2012

EN60335-2-41:2003

EN55014-1:2006

EN55014-2:1997

EN61000-3-2:2006

EN61000-3-3:2013

Oppbevarer av tekisk dokumentasjon: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Undertegnede handler på vegne av selskapets CEO,

Hugo Cuypers

Regulatoriske saker - Samsvarsleder

26/06/2015
