Marcă	PowerPlus
Model	POWXG9573
Tip produs	Pompă electrică de refulare cu rezervor sub presiune
Utilizare	Doar în interior, pentru apă curată (grădină, irigaţii, alimentare cu apă)
Tensiune de reţea	230 V~ / 50 Hz
Putere nominală	1000 W
Debit max	3500 L/h
Înălţime de refulare max	44 m
Înălţime de aspiraţie max	8 m
Temperatura apei	4 °C până la 35 °C
Diametru min. furtun de aspiraţie	1" (25 mm)
Diametru min. furtun de presiune	3/8" (9,53 mm)
Presiune nominală	0,44 MPa (4,4 bar)
Volum rezervor	19 L
Material carcasă	PP / Metal
Grad de protecţie	IPX4
Lungime cablu	1,2 m
Greutate	12,54 kg
Nivel presiune acustică	70 dB(A)
Nivel putere acustică	84 dB(A)
Garanţie	36 luni (piese şi manoperă), cu excepţia uzurii normale şi transportului
Întreţinere	Curăţare cu apă curată, verificare filtru, depozitare ferită de îngheţ
Siguranţă	Nu utilizaţi în exterior umed, deconectaţi înainte de întreţinere, împământare obligatorie
Piese de schimb	Contactaţi distribuitorul autorizat pentru reparaţii

Întrebări frecvente - POWXG9573 PowerPlus

Cum se amorsează pompa POWXG9573 ?

Înainte de prima utilizare, umpleţi complet pompa şi furtunul de aspiraţie cu apă prin deschiderea filtrului integrat. Asiguraţi-vă că supapa de reţinere este instalată pentru a evita funcţionarea uscată. Apoi, porniţi pompa.

Care este puterea şi debitul pompei ?

Pompa PowerPlus POWXG9573 are o putere nominală de 1000 W şi un debit maxim de 3500 L/h. Poate refula apa până la 44 m înălţime şi o poate aspira până la 8 m.

Ce tip de apă poate fi pompat ?

Această pompă este concepută numai pentru apă curată (grădină, irigaţii, alimentare). Nu utilizaţi cu lichide inflamabile, periculoase sau pentru apă potabilă. Evitaţi impurităţile, nisipul şi substanţele corozive.

Care este durata de garanţie ?

Garanţia este de 36 luni de la data achiziţiei, acoperind defectele de material şi de fabricaţie. Exclude uzura normală, accidentele, modificările şi costurile de transport.

Cum se curăţă pompa ?

Deconectaţi întotdeauna pompa înainte de curăţare. Clătiţi camera cu apă curată. Nu utilizaţi solvenţi precum benzină sau alcool. Depozitaţi într-un loc uscat şi ferit de îngheţ.

Ce să faceţi dacă pompa nu aspiră apă ?

Verificaţi dacă pompa este bine umplută cu apă şi că furtunul de aspiraţie este etanş. Curăţaţi filtrul supapei de reţinere. Asiguraţi-vă că ieşirea de apă este deschisă pentru a evacua aerul. Înălţimea de aspiraţie nu trebuie să depăşească 8 m.

Se poate utiliza pompa în exterior ?

Nu, pompa este prevăzută pentru utilizare doar în interior. Nu are funcţie anti-stropire şi nu trebuie expusă la ploaie sau umiditate. Plasaţi-o într-un loc uscat şi ventilat.

Pompa dispune de protecţie termică ?

Da, un întrerupător termosensibil protejează motorul împotriva suprasarcinii. Dacă pompa se opreşte, curăţaţi corpul pompei de impurităţi care ar putea provoca frecare excesivă.

Care este nivelul sonor al pompei ?

Nivelul de presiune acustică este de 70 dB(A) şi nivelul de putere acustică de 84 dB(A). Purtaţi protecţie auditivă dacă zgomotul depăşeşte 85 dB(A).

Pompa este conformă cu standardele europene ?

Da, pompa POWXG9573 este certificată CE şi conformă cu directivele 2011/65/UE, 2014/35/UE, 2014/30/UE, 2014/68/UE şi 2000/14/CE, precum şi cu standardele EN60335-1, EN60335-2-41, EN55014 şi EN13831.

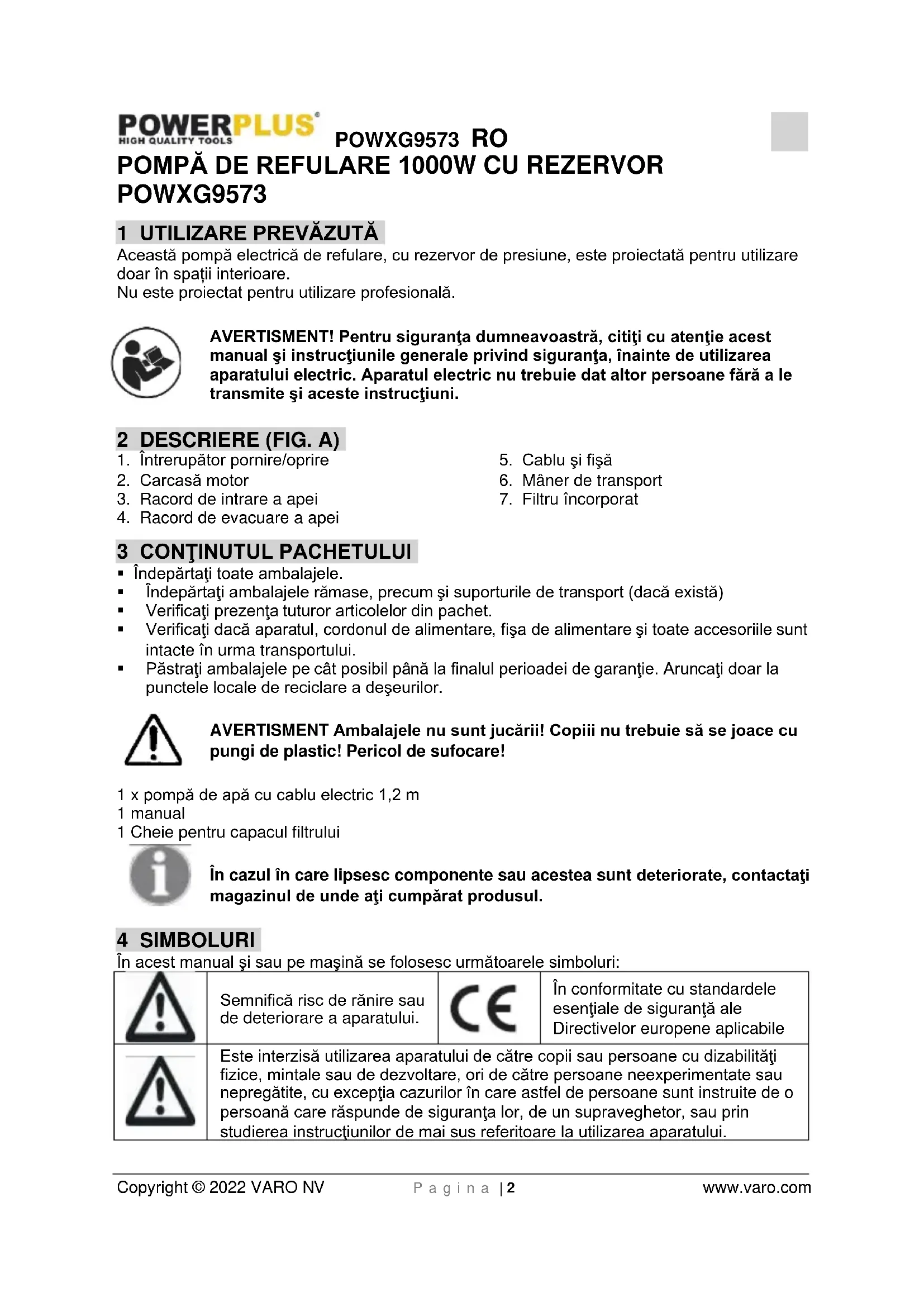

MANUAL DE UTILIZARE POWXG9573 PowerPlus

Această pompă electrică de refulare, cu rezervor de presiune, este proiectată pentru utilizare doar în spații interioare.

Nu este proiectat pentru utilizare profesională.

AVERTISMENT! Pentru siguranța dumneavoastră, citiți cu atenție acest manual și instrucțiunile generale privind siguranța, înainte de utilizarea aparatului electric. Aparatul electric nu trebuie dat altor persoane fără a le transmite și aceste instrucțiuni.

2 DESCRIERE (FIG. A)

1. Intrerupător pornire/oprire
2. Carcasă motor
3. Racord de intrare a apei

4. Racord de evacuare a apei

5. Cablu și fişă

6. Mâner de transport
7. Filtru încorporat

3 CONTINUTUL PACHETULUI

• Îndepărtați toate ambalajele.
• Îndepărtați ambalajele rămase, precum și suporturile de transport (dacă există)
• Verificati prezența tuturor articolelor din pachet.
• Verificați dacă aparatul, cordonul de alimentare, fișa de alimentare și toate accesoriiile sunt intacte în urma transportului.
• Păstrați ambalajele pe cât posibil până la finalul perioadei de garanție. Aruncați doar la punctele locale de reciclare a deșeurilor.

AVERTISMENT Ambalajele nu sunt jucării! Copiii nu trebuie să se joace cu pungi de plastic! Pericol de sufocare!

1 x pompă de apă cu cablu electric 1,2 m
1 manual
1 Cheie pentru capacul filtrului

În cazul în care lipsesc componente sau acestea sunt deteriorate, contactați magazinul de unde ați cumpărat produsul.

4 SIMBOLURI

În acest manual și sau pe mașină se folosesc următoarele simboluri:

	Semnifică risc de rănire sau de deteriorare a aparatului.		În conformitate cu standardele esențiale de siguranță ale Directivelor europene aplicabile
	Este interzisă utilizarea aparatului de către copii sau persoane cu dizabilități fizice, mintale sau de dezvoltare, ori de către persoane neexperimentate sau nepregătite, cu excepția cazurilor în care astfel de persoane sunt instruite de o persoană care răspunde de siguranța lor, de un supraveghetor, sau prin studierea instrucțiunilor de mai sus referitoare la utilizarea aparatului.

5 AVERTISMENTE DE SIGURANTĂ SPECIFICE

• Pompa de apă nu este prevăzută cu funcția de protecție la stropire și trebuie amplasată numai în medii uscate. Nu amplasați și nu utilizați pompa în ploaie sau în locuri umede.
  Este interzisă utilizarea pompei de apă cu lichide inflamabile sau periculoase.
• Evitați mersul pompei de apă în gol.
• Pompa de apă este destinată utilizării cu apă curată. Domeniul de utilizare include irigarea grădinilor, alimentarea cu apă a locuintelor, stropirea grădinilor sau a fermelor.
• Evitați expunerea prelungită a pompei la impurități, nisip, pietre, substanțe aderente etc. în amestec cu mediul pompat. Deoarece mediul pompat poate conține substanțe chimice corosive, acordați o atenție deosebită prevenirii efectelor acestora asupra materialului corpului pompei. Este interzisă utilizarea pompei de apă la pomparea apei potabile.

Acest aparat nu poate fi utilizat de copii sau de persoane cu dizabilități fizice, mentale sau de dezvoltare sau de persoane fără experiență sau cunoștințe, cu excepția cazului în care acestea sunt instruite de o persoană responsabilă cu siguranța lor, de un supervizor sau dacă studiază instrucțiunile anterioare referitoare la utilizarea aparatului.

6 MONTAJUL

• La instalarea pompei de apă, alimentarea cu energie a pompei de apă trebuie oprită.
• Păstrați echipamentul instalat în medii uscate și bine ventilate, la temperaturi exterioare sub 40 °C.
• În cazul solicitării unei cantități prea mari de apă urmate de inundarea locației irigate, din cauza propriilor dvs. acțiuni, sunt necesare o serie de măsuri de protecție (de ex. montarea unui dispozitiv pentru evacuarea apei în exces, a unei alarme, a unei pompe de rezervă, a unui rezervor de apă etc.). În astfel de cazuri, firma noastră nu răspunde de pagubele provocate.
• Înainte de utilizare, în vederea asigurării siguranței, verificați pompa pentru a vă asigura că nu există defectiuni ale cablului de alimentare sau ale fișei.

6.1 Racorduri electrice

Electricianul care răspunde de montare trebuie să verifice dacă racordurile electrice, inclusiv borna de împământare, sunt în conformitate cu standardul.
- Este obligatorie verificarea intensității nominale a racordului electric cu comutator de siguranță; aceasta trebuie să fie de 30 mA.

6.2 Împământarea

Pompa de apă trebuie împământată corespunzător. Scurtcircuitarea anulează articolele respective din garanție. Dacă este necesară prelungirea cablului original, utilizați cablu cu aceeași sectiune ca și originalul.

7 FUNCTIONAREA

Pompele nu sunt cu autoamorsare. Ca urmare, furtunul de aspiratie trebuie prevăzut în prealabil cu următoarele:

1. Supapă anti-retur cu filtru; aceasta asigură că furtunul și pompa nu se golesc după deconectarea pompei. Această parte a furtunului este suspendată în apa de pompat.
2. Furtun cu racord; acest capăt al furtunului se fixează în partea din față a pompei.
3. Ambele accesorii trebuie fixate cu şuruburi pe furtun, cu ajutorul unui colier pentru furtunuri. Înainte de fixarea furtunului la pompă, se recomandă umplerea acestuia cu apă. Apoi se poate înşuruba robinetul cu trei căi sau un alt racord de 25 mm (1") la racordul de ieşire al pompei; acesta se află în partea de sus a pompei.

Apoi umpleți carcasa pompei cu apă prin filtrul încorporat și închideti-o la loc.

După umplerea cu apă a corpului pompei și a furtunului puteți porni pompa de la întrerupător.

Pompa începe imediat pomparea apei (în cazul versiunii automate, se umple mai întâi rezervorul de presiune, iar apa iese prin furtunul conectat numai după câteva secunde).

La oprirea ulterioară a pompei, corpul pompei și furtunul rămân cu apă, deci la următoarea pornire a pompei apa va fi pompată imediat.

Dacă nu se montează o supapă anti-retur sau dacă garnitura dintre supapă și furtun nu funcționează corespunzător (colierul pentru furtun!) unitatea se poate goli și trebuie umplută din nou pentru a asigura funcționarea corespunzătoare a pompei.

7.1 Furtunul de presiune

Furtunul de presiune se utilizează pentru transportul apei de la pompă la punctul de consum (de ex. robinet etc.). Pentru minimizarea pierderilor prin frecare provocate de presiunea apei, se recomandă utilizarea unui furtun de presiune cu diametru de minimum 20 mm (3/4").

În timpul funcționării pompei pentru grădină, racordul de evacuare a apei (de ex. robinet sau aspersor) trebuie să fie deschis pentru a permite evacuarea aerului din furtun. Dacă racordul de evacuare apei este închis, pompa se poate defecta din cauza supraîncălzirii, după mai mult de 5 minute de funcționare.
- Evitați înghetarea pompei sau amplasarea ei în medii expuse la înghet pe timp de iarnă.
- Nisipul și pietrele din apă pot uza rapid pompa și reduce capacitatea reală a acesteia. De aceea, este necesară montarea unui filtru.
- Pompa de apă nu este destinată utilizării prelungite, de ex. în exploatați industriale sau miniere sau pentru sisteme de recirculare a apei.

7.2 Măsuri de siguranță obligatorii

• Alimentarea cu energie trebuie să respecte specificațiile indicate pe produs. Dacă este necesar, consultați instrucțiunile furnizorului local de energie privind condițiile de racordare. Nu racordați pompa dacă aceasta sau cablul de alimentare sunt necorespunzătoare!
• Nu transportați pompa ținând-o de cablu.
• Nu demontați fișa și nu scurtați cablul. În caz contrar, garanția se anulează. Racordul (fișa și priza) trebuie să rămână permanent uscate.
• Pompa nu este destinată utilizării în piscine sau lacuri, ori în alte condiții în care există riscul de contact fizic al persoanelor cu apa și nu trebuie utilizată în astfel de scopuri.
• Deconectați întotdeauna pompa de la rețeaua electrică în vederea curățării sau întreținerii bazinului. Pompa este destinată pompării apei cu o temperatură minimă de 4 °C și o temperatură maximă de 35 °C.
• Nu lăsați pompa să meargă în gol. Pericol de defectiuni definitive.
• Deconectați pompa de la rețeaua electrică în vederea curățării sau întreținerii.
• Curățați periodic camerele, clădindu-le cu apă curată, pentru a vă asigura că nu sunt înfundate cu murdărie.

8 CURĂȚARE ȘI ÎNTRETINERE

Atenție! Înainte de a efectua orice lucrări asupra echipamentului, scoateți din priză.

8.1 Curățarea

În condiții normale, pompa nu necesită întreținere. Cu toate acestea, nu amplasati pompa în aer liber pe timp ploios, în locuri umede, murdare sau în condiții de înghet.

• Evitați înghețul, mersul în gol sau înfundarea cu impurități.
• Deconectați alimentarea cu energie înainte de a efectua lucrări de întreținere la pompă.
• În cazul în care cablul de alimentare este deteriorat, acesta trebui înlocuit de personal calificat. Defectiunile provocate de scurtcircuite nu sunt acoperite de garanție.

- În caz de probleme cu pompa, reparațiile în garanție trebuie efectuate de un centru de service autorizat.

Nu folosiți solventi precum petrol, alcool, apă amoniacală, etc. Acești solventi pot deteriora componentele de plastic.

9 DATE TEHNICE

Tip	POWXG9573
Tensiune / frecvență	230V~ /50Hz
Puterea la intrare	1000W
Capacitate maximă de pompare	3500 l/oră
Înălțime maximă de pompare	44 m
Înălțime maximă de aspirație	7 m
Temperatură maximă a apei	35°C
Min. diametrul minim al furtunului de aspirație	1" (25 mm)
Min. diametrul minim al furtunului de presiune	3/8" (9,53 mm)
Lungimea cablului	1,2 m
Presiune nominală	0,44 mPa –4,4 bar
Clasă de protecție la int.	IPX4
Greutate	12,54 kg
Adecvat pentru	Apă curată
Capacitatea rezervorului de presiune	19L
Materialul corpului pompei / rezervorului	PP / Metal

10 ZGOMOT

Valori ale emisiilor sonore măsurate în conformitate cu standardele aplicabile. (K=3)
Nivel de presiune acustică LpA	70 dB(A)
Nivel de putere acustică LwA	84 dB(A)

ATENTIE! Presiunea acustică poate depăși 85 dB(A), caz în care trebuie purtat un dispozitiv de protecție auditivă.

11 DEPANAREA

Problemă	Cauză	Soluție
Motorul electric funcționează, dar pompa nu aspiră apă	După pornirea pompei, corpul pompei nu se umple cu apă.	Umpleți pompa cu apă.
	Furtunul de aspirație nu este suficient de etanș.	Verificați planurile și componentele recomandate și utilizate ale pompei, de ex. racordul duzei de aspirație, racordul furtunului de presiune, colier, furtun de aspirație etc., inclusiv banda de etanșare din teflon sau cânepa pentru filet. . Pompa funcționează numai dacă este etanșată corespunzător.
	Sita de filtrare a supapei anti-retur a racordului de intrare este înfundată.	Curățați supapa anti-retur a racordului de intrare și sita de filtrare.
	Aerul nu iese din furtunul de presiune, deoarece racordul de ieșire a apei este închis.	Când pompa începe să aspire, deschideți racordul de ieșire a apei (de ex. robinetul, aspersorul etc.).
	Timpul de amorsare nu este conform reglementărilor.	Umpleți furtunul de aspirație cu apă sau verificați din nou după cel puțin 7 minute de la pornirea pompei.
	Înălțime de aspirație prea mare (> 8 m).	Reduceți înălțimea de aspirație.
	Supapa anti-retur nu aspiră apă.	Verificați nivelul apei în puț sau în bazinul de apă. Dacă este posibil, prelungiți furtunul de aspirație.
Electromotorul nu funcționează.	Nu este alimentat cu energie.	Verificați alimentarea cu energie.
	Capacul elicei blochează rotorul.	Deconectați fișa de alimentare, scoateți capacul rotorului cu ajutorul unei şurubelnițe, apoi montați-l la loc rotind ușor rotorul și verificați dacă se rotește liber.
	Elicea este blocată.	Deconectați fișa de alimentare, deplasați axul cu ajutorul unei şurubelnițe în butucul elicei. Dacă axul este blocat, trimiteți pompa la un centru de service pentru verificări.
Debitul de apă pompat este insuficient.	Înălțime de aspirație prea mare (> 8 m).	Verificați înălțimea de aspirație.
	Sita de filtrare a supapei anti-retur este înfundată.	Curățați sita de filtrare.
	Nivelul apei aspirate a scăzut prea mult.	Introduceți mai adânc în apă supapa anti-retur.
	Impuritățile au redus capacitatea reală a pompei.	Spălați cu apă sub presiune corpul pompei, furtunul de aspirație și furtunul de presiune pentru evacuare.
Întrerupătorul de protectție la supraîncălzire nu oprește pompa.	Supraîncărcarea motorului electric din cauza frecării provocate de impuritățile care pătrund în motor.	Spălați corpul pompei cu apă sub presiune.
Întrerupătorul pompei este în permanență în poziția OPRIT sau PORNIT.	Supapa anti-retur nu este montată pe furtunul de aspirație.	Verificați montarea supapei pe furtunul de aspirație.
Întrerupătorul comută prea frecvent între pozițiile PORNIT / OPRIT (la utilizarea pentru alimentarea cu apă a locuințelor).	Învelișul din cauciuc din rezervorul de presiune este rupt.	Înlocuiti învelișul din cauciuc sau rezervorul.
	Lipsa aerului comprimat din rezervor.	Utilizați o supapă corespunzătoare și racordați la o sursă de aer comprimat de 1,8 bar; alimentați rezervorul cu aer comprimat.

12 GARANTIE

• Acestui produs i se acordă garanție conform reglementărilor legale pentru o perioadă efectivă de 36 de luni de la data cumpărării de către primul utilizator.
• Această garanție acoperă toate defectiunile de materiale sau de producție, cu excepția bateriilor, a încărcătoarelor, a pieselor defecte din cauza uzurii normale, precum sunt rulmenții, periile, cablurile, fișele sau accesoriiile precum frezele, burghiele, pânzele de ferăstrău etc.; deteriorarea sau defectele care rezultă din manipulare defectuoasă, accidente sau modificări. Nu se acoperă nici costul transportului.
• Deteriorarea și/sau defectiunile rezultate ca urmare a utilizării necorespunzătoare nu sunt acoperite de prevederile garanției.
• Nu se asumăm, de asemenea, nicio responsabilitate pentru vătămarea corporală ce are drept cauză utilizarea necorespunzătoare a aparatului.
• Reparațiile pot fi efectuate doar de către un centru de service autorizat pentru sculele Powerplus.
• Puteti obține întotdeauna mai multe informații, apelând numărul de telefon [phone].
• Toate costurile de transport trebuie suportate de client, în afara cazului în care s-a convenit în alt fel, în scris.
• În același timp, nu se poate ridica nicio pretenție în garanție dacă deteriorarea aparatului se datorează întreținerii neglijente sau suprasolicitării.
• Se exclude în mod categoric de la garanție defectiunea datorată pătrunderii de fluide, pătrunderii excessive a prafului, deteriorarea intenționată (cu intenție sau din neglijență gravă), utilizarea inadecvată (doar pentru destinații pentru care acest dispozitiv nu este potrivit), utilizarea incompetentă (de ex nerespectarea instrucțiunilor din manual), fulgere sau asamblarea de către un nespecialist, tensiune incorrectă de alimentare de la rețea. Această listă nu este exhaustivă.
• Acceptarea pretențiilor în garanție nu poate duce niciodată la prelungirea perioadei de garanție, nici la începutul unei noi perioade de garanție în cazul înlocuirii unui aparat.
• Aparatele sau componentele înlocuite în garanție rămân prin urmare proprietatea Varo NV.
• Ne rezervăm dreptul de a respinge orice pretenție pentru care cumpărarea nu poate fi verificată sau dacă este clar că produsul nu a fost întreținut în mod corespunzător. (fante de aerisire curate, perii de cărbune întreținute periodic, ...)
  Dovada cumpărării trebuie păstrată ca dovadă a datei cumpărării.
• Scula nedemontată trebuie înapoiată comerciantului într-o stare acceptabilă de curățenie, (în cutia sa originală dacă e cazul) și împreună cu dovada cumpărării.

13 MEDIU

În cazul în care aparatul trebuie înlocuit după utilizare intensă, nu îl aruncați laolaltă cu gunoiul menajer, ci depozitați-l într-un mod sigur pentru mediu. Deșeurile produse de părți ale mașinilor electrice nu trebuie manipulate la fel cu gunoiul menajer. Reciclați atunci când există această posibilitate, Pentru sfaturi privind reciclarea, consultați autoritatea locală sau magazinul de achiziție.

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIA, declară că

produsul: POMPĂ DE REFULARE 1000W CU REZERVOR

marcă înregistrată: POWERplus

model: POWXG9573

este în conformitate cu specificațiile esențiale și alte prevederi relevante ale Directivelor Europene aplicabile, pe baza aplicării standardelor europene armonizate. Orice modificare neautorizată a aparatelor atrage după sine anularea acestei declarații.

Directivele europene (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii):

2011/65/EU

2014/35/EU

2014/30/EU

2014/68/EU

2000/14/EC Annex V LwA

Measured

82dB(A)

Guaranteed

84dB(A)

Standardele europene armonizate (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii):

EN60335-1:2012

EN60335-2-41:2003

EN IEC55014-1:2021

EN IEC55014-2:2021

EN IEC61000-3-2 : 2019

EN61000-3-3:2013

EN13831:2007

Persoana care păstrează documentația tehnică : Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Subsemnatul acționează în numele Directorului general executiv al societății,

Mertens Ludo

Ludo Mertens

Divizia de reglementare – Director de conformitate
