Marcă	PowerPlus
Model	POWXG9535
Tip produs	Pompă submersibilă
Putere absorbită	900 W
Tensiune de alimentare	230 V / 50 Hz
Debit maxim	14 000 l/h
Înălțime de refulare maximă	9 m
Adâncime maximă de imersiune	7 m
Temperatură maximă a apei	35 °C
Tip apă	Apă murdară
Material carcasă	Oțel inoxidabil (SS)
Material priză apă	Plastic (P)
Lungime cablu	10 m
Tip cablu	Cablu RNF cu ștecher de siguranță
Întrerupător	Întrerupător cu flotor reglabil
Protecție	Protecție termică a motorului
Utilizare	Pompă de subsol, drenaj, grădinărit, uz casnic
Racord ieșire	Diametru interior min. 1 1/4"
Siguranță recomandată	6 A minim
Garanție	36 luni

Întrebări frecvente - POWXG9535 PowerPlus

Cum să aerisești pompa înainte de utilizare?

Înclinați pompa de mai multe ori înainte și înapoi până la dispariția completă a bulelor de aer, apoi așteptați cel puțin 15 secunde înainte de a porni.

Cum să reglezi întrerupătorul cu flotor?

Întrerupătorul cu flotor poate fi reglat prin modificarea poziției sale în dispozitivul de crestare. Asigurați-vă că nu atinge solul înainte de oprirea pompei pentru a evita funcționarea uscată.

Ce să faci dacă pompa nu pornește?

Verificați tensiunea rețelei și poziția întrerupătorului cu flotor. Dacă flotorul este prea jos, plasați-l mai sus.

Ce să faci dacă pompa nu refulează apă?

Curățați filtrul de intrare cu un jet de apă și verificați ca furtunul de refulare să nu fie îndoit.

Cum să cureți roata cu palete?

Desprindeți coșul de aspirație, apoi curățați roata cu palete cu apă curată. Nu așezați pompa pe roata cu palete.

Care este temperatura maximă a apei permisă?

Temperatura maximă a apei este de 35 °C. Dincolo de aceasta, motorul se poate opri automat.

Pot folosi pompa într-o piscină?

Da, dar trebuie să fie echipată cu un întrerupător diferențial cu un curent de defect ≤ 30 mA. Nu o utilizați dacă în apă se află persoane.

Cum să întreții pompa?

Curățați-o cu apă curată după fiecare utilizare. Pentru o instalare fixă, verificați flotorul la fiecare 3 luni și curățați puțul de noroi.

Poate pompa funcționa uscată?

Nu, pompa nu trebuie să funcționeze niciodată uscată. Acest lucru ar deteriora motorul. Flotorul trebuie reglat pentru a evita acest lucru.

Ce accesorii sunt incluse cu pompa?

Pompa este livrată cu un cablu de 10 m cu ștecher de siguranță și un manual de utilizare. Niciun alt accesoriu nu este inclus.

MANUAL DE UTILIZARE POWXG9535 PowerPlus

1 DOMENII DE UTILIZARE....2
2 DESCRIERE (FIG. A)....2
3 CONTINUTUL PACHETULUI 2
4 SIMBOLURI....2
5 AVERTISMENTE GENERALE DE SIGURANTĂ PRIVIND APARATELE ELECTRICE ....3
6 ÎNAINTE DE PORNIRE, RETINETI URMĂTOARELE ....3
7 INSTALAREA....3
8 PREGĂTIREA PENTRU LUCRU....4
8.1 Aerisirea pompei înainte de utilizare....4
8.2 Reglarea punctului de PORNIRE/OPRIRE a funcționării....4
9 CURĂȚAREA ȘI ÎNTRETINEREA....5
9.1 Recomandări privind întreținerea....5
9.2 Curățarea rotorului ....5
10 DATE TEHNICE 5
11 DEPARTAMENTUL DE SERVICE 6
12 DEPANAREA 6
13 DEPOZITAREA....6
14 GARANTIE 7
15 MEDIU 7
16 DECLARATIA DE CONFORMITATE 8

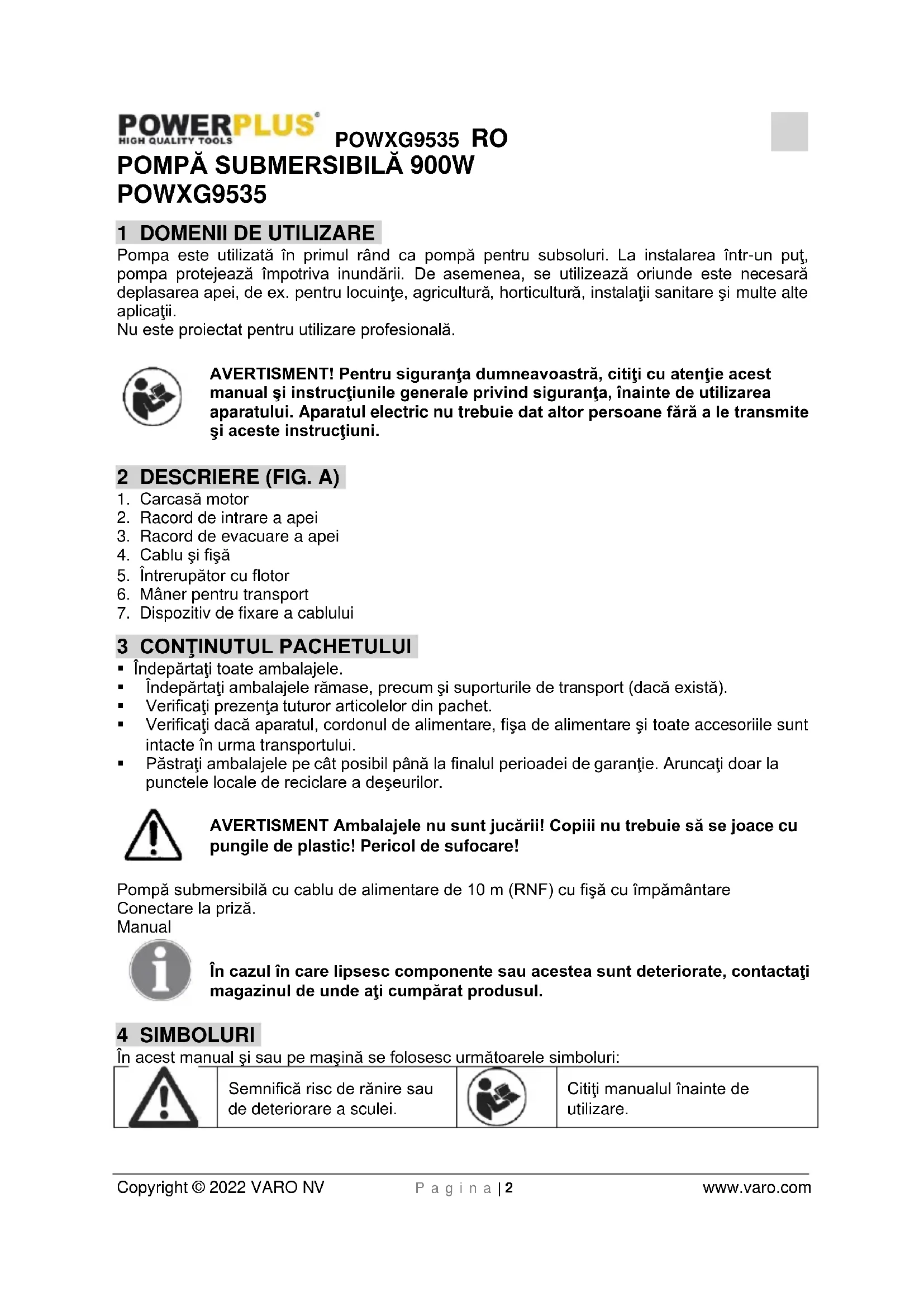

POMPĂ SUBMERSIBILĂ 900W POWXG9535

1 DOMENII DE UTILIZARE

Pompa este utilizată în primul rând ca pompă pentru subsoluri. La instalarea într-un puț, pompa protejează împotriva inundării. De asemenea, se utilizează oriunde este necesară deplasarea apei, de ex. pentru locuințe, agricultură, horticultură, instalații sanitare și multe alte aplicații.

Nu este proiectat pentru utilizare profesională.

AVERTISMENT! Pentru siguranța dumneavoastră, citiți cu atenție acest manual și instrucțiunile generale privind siguranța, înainte de utilizarea aparatului. Aparatul electric nu trebuie dat altor persoane fără a le transmite și aceste instrucțiuni.

2 DESCRIERE (FIG. A)

1. Carcasă motor
2. Racord de intrare a apei
3. Racord de evacuare a apei
4. Cablu și fişă
5. Întrerupător cu flotor
6. Mâner pentru transport
7. Dispozitiv de fixare a cablului

3 CONTINUTUL PACHETULUI

• Îndepărtați toate ambalajele.
• Îndepărtați ambalajele rămase, precum și suporturile de transport (dacă există).
• Verificati prezența tuturor articolelor din pachet.
• Verificați dacă aparatul, cordonul de alimentare, fișa de alimentare și toate accesoriiile sunt intacte în urma transportului.
• Păstrați ambalajele pe cât posibil până la finalul perioadei de garanție. Aruncați doar la punctele locale de reciclare a deșeurilor.

AVERTISMENT Ambalajele nu sunt jucării! Copiii nu trebuie să se joace cu pungile de plastic! Pericol de sufocare!

Pompă submersibilă cu cablu de alimentare de 10 m (RNF) cu fișă cu împământare Conectare la priză.

Manual

În cazul în care lipsesc componente sau acestea sunt deteriorate, contactați magazinul de unde ați cumpărat produsul.

4 SIMBOLURI

În acest manual și sau pe maşină se folosesc următoarele simboluri:

Semnifică risc de rănire sau de deteriorare a sculei.

Citiți manualul înainte de utilizare.

5 AVERTISMENTE GENERALE DE SIGURANTĂ PRIVIND APARATELE ELECTRICE

Citiți toate avertismentele de siguranță și toate instrucțiunile. Nerespectarea tuturor avertismentelor și a instrucțiunilor poate duce la electrocutare, incendiu și / sau rănirea gravă. Păstrați toate avertismentele și instrucțiunile pentru consultare ulterioară. Termenul „aparat electric” folosit în cadrul avertismentelor se referă atât la aparatul alimentat de la priză (prin cablul de alimentare), cât și la aparatul alimentat cu baterii (fără fir).

6 ÎNAINTE DE PORNIRE, RETINETI URMĂTOARELE

- Pompa poate fi conectată la orice priză cu împământare instalată în conformitate cu reglementările. Tensiunea de alimentare a prizei trebuie să fie de 230-240 V \~ 50 Hz. Siguranță min. 6 A.

Atentie!

În caz de utilizare în apropierea piscinelor sau a heleșteielor sau în zona de protecție a acestora, pompa trebuie prevăzută cu disjuncor cu curent rezidual cu intensitate nominală de declanșare de max. 30 mA (în conformitate cu VDE 0100 (standard german), secțiunile 702 și 738). Este interzisă utilizarea pompei în prezența persoanelor în piscină sau heleșteu! Apelați la un electrician!

Atentie!

(Important pentru siguranța dvs.) Înainte de pornirea noi pompe submersibile, solicitați unui specialist verificarea următoarelor articole:

• Ímpământare
• Conductor de nul
• Disjuncctorul cu curent de defect trebuie să respecte reglementările de siguranță pentru centrale electrice și să funcționeze perfect.
  Legăturile electrice trebuie protejate împotriva umezelii.
  În caz de pericol de inundare, legăturile electrice trebuie plasate la un nivel mai ridicat.
  ■ Evitați prin orice mijloace circulația fluidelor corosive și a materialelor abrazive.
• Pompa submersibilă cu motor trebuie protejată împotriva înghețului.
• Pompa trebuie protejată împotriva funcționării în gol.
• Împiedicați prin măsuri corespunzătoare accesul copiilor.

Densitate

Pompa submersibilă cu motor este destinată circulației apei cu temperatura maximă de 35 °C. Este interzisă utilizarea pompei pentru alte fluide, în special carburanți, produse de curățat și alte substanțe chimice!

7 INSTALAREA

Pompa submersibilă cu motor se instalează după cum urmează:

• În poziție fixă, cu conductă fixă
  sau
• în poziție fixă, cu furtun.

Retineti!

Este interzisă instalarea pompei prin suspendare de conducta de refulare sau de cablul de alimentare, fără sprijin. Pompa submersibilă cu motor trebuie suspendată de mânerul special prevăzut sau așezată pe fundul puțului. Pentru garantarea funcționării corespunzătoare a pompei, pe fundul puțului nu trebuie să existe nămol sau murdărie de orice fel.

Dacă nivelul apei scade prea mult, nămolul din puț se va usca rapid și va împiedica pornirea pompei. De aceea, pompa submersibilă cu motor trebuie verificată periodic (prin efectuarea unor teste de pornire). Flotorul este reglat astfel încât pompa să poată fi pornită imediat.

Retineti!

Puțul în care este instalată pompa trebuie să aibă dimensiuni minime de 40 x 40 x 50 cm, astfel încât întrerupătorul cu flotor să poată fi acționat liber.

Rețeaua electrică

Noua dvs. pompă submersibilă este prevăzută cu o fișă cu împământare, în conformitate cu reglementările. Pompa este destinată conectării la o priză cu împământare de 230 V - 50 Hz. Verificați dacă priza este suficient protejată (min. 6 A) și este în perfectă stare. Introduceți fișa în priză și pompa este gata de utilizare.

Notă importantă!

În caz de deteriorare a cablului sau fișei cauzată de acțiuni exterioare, se interzice repararea cablului.

8 PREGĂTIREA PENTRU LUCRU

După citirea cu atenție a instrucțiunilor de față, puteți pregăti pompa pentru lucru, verificând încă o dată următoarele:

• Verificați dacă pompa este așezată pe fundul puțului.
• Verificați montarea corespunzătoare a cablului cu ulei sub presiune.
• Verificați dacă rețeaua electrică este la 230 V - 50 Hz.
• Verificați dacă priza este în bună stare.
• Verificați dacă rețeaua electrică este ferită de apă și umiditate.
• Evitați mersul pompei în gol.

8.1 Aerisirea pompei înainte de utilizare

- Verificați întotdeauna ca pompa să fie aerisită în mod corespunzător înainte de darea în exploatare. Dacă este necesar, înlinați pompa înainte și înapoi de câteva ori până când nu mai apar bule de aer; așteptați minim 15 secunde înainte de pornirea pompei.

8.2 Reglarea punctului de PORNIRE/OPRIRE a functionării

Punctul de PORNIRE/OPRIRE a funcționării poate fi reglat de la întrerupătorul cu flotor din suportul cu încuiere.

Înainte de a porni pompa, verificați următoarele:

• Întrerupătorul cu flotor trebuie instalat astfel încât să se poată ajunge cu ușurință și fără efort la nivelul punctului de PORNIRE și la nivelul punctului de OPRIRE a funcționării. Pentru verificare, fixați pompa într-un recipient umplut cu apă, ridicați cu grijă întrerupătorul cu flotor cu mâna, apoi coborâți-l din nou. În acest timp, observați dacă pompa pornește și se oprește.
• Verificați dacă distanța dintre vârful întrerupătorului cu flotor și suportul cu încuiere nu este prea mică. Funcționarea corespunzătoare nu este garantată dacă distanța este prea mică.
• La instalarea întrerupătorului cu flotor, verificați ca acesta să nu atingă baza înainte de oprirea pompei. Atenție! Pericol de mers în gol.

Este interzisă utilizarea aparatului de către copii sau persoane cu dizabilități fizice, mintale sau de dezvoltare, ori de către persoane neexperimentate sau nepregătite, cu excepția cazurilor în care astfel de persoane sunt instruite de o persoană care răspunde de siguranța lor, de un supraveghetor, sau prin studierea instrucțiunilor de mai sus referitoare la utilizarea aparatului.

9 CURĂȚAREA ȘI ÎNTRETINEREA

Atenție! Înainte de a efectua orice lucrări asupra echipamentului, scoateți din priză.

Nu utilizați niciodată solventi cum ar fi petrolul, alcoolul, apa amoniacală etc. Acești solventi pot deteriora componentele din plastic.

9.1 Recomandări privind întreținerea

Această pompă submersibilă este un produs aprobat, de înaltă calitate, care nu necesită întreținere și care este supus unor controale de calitate severe. Se recomandă verificarea și întreținerea regulată, pentru a asigura o durată de funcționare mare și funcționarea fără întreruperi.

Important! Retineți!

Înaintea oricăror lucrări de întrețineri, scoateți din priză fișa de alimentare.

• Dacă pompa este transportată frecvent în timpul utilizării, ea trebuie curățată cu apă curată după fiecare utilizare.
  În cazul utilizării fixe, trebuie verificată o dată la 3 luni funcționarea întrerupătorului.
• Toate particulele fibroase eventual acumulate în carcasa pompei trebuie îndepărtate cu jet de apă.
• Fundul puțului și pereții acestuia trebuie curățate de nămol o dată la trei luni.
• Îndepărtați depunerile de pe flotor cu apă curată.

9.2 Curățarea rotorului

În caz de acumulare excesivă de depuneri în carcasa pompei, partea de jos a pompei trebuie demontată după cum urmează:

1. Demontați grilajul de aspiratie de la carcasa pompei.
2. Curățați rotorul cu apă curată.

Important! Nu aşezati și nu sprijiniti pompa pe rotor!

1. Montați la loc în ordine inversă.

10 DATE TEHNICE

Tip	POWXG9535
Tensiune / frecvență	230V / 50Hz
Putere consumată	900W
Debit max. de refulare	14.000 l/h
Înălțime maximă de refulare	8,5 m
Adâncime maximă de imersie	max.7 m
Temperatura maximă a apei	35°C
Pentru ape curate / murdare:	Murdare
Carcasă (plastic(P) / inox (SS))	SS
Racord de intrare a apei (plastic / inox)	P

11 DEPARTAMENTUL DE SERVICE

• Întrerupătoarele deteriorate trebuie înlocuite de departamentul nostru de service post-vânzare.
  În cazul în care cablul de conectare (sau fișa de alimentare) sunt deteriorate, trebuie înlocuite cu un cablu de conectare disponibil la departamentul nostru de service. Înlocuirea cablului de conectare trebuie făcută doar de departamentul nostru de service (vezi ultima pagină) sau de o persoană calificată (electrician calificat).

12 DEPANAREA

Incidente	Cauze	Remediere
Pompa nu pornește	-Nu este alimentată cu energie -Flotorul nu comută	-Verificați alimentarea cu energie -Aduceți flotorul într-o poziție mai înaltă
Lipsa debitului	-Sita de aspirație este înfundată -urtunul de presiune este îndoit	-Curățați sita de aspirație cu jet de apă -Reașezați furtunul
Pompa nu se oprește	- Flotorul nu poate intra în imersie	- Așezați pompa într-un mod corespunzător pe fundul puțului
Debit insuficient	-Sita de aspirație este înfundată -Capacitate de pompare redusă din cauza murdăriei și a apei abrazive	-Curățați sita de aspirație -Curățați pompa și înlocuiti piesele uzate
Pompa se oprește după o perioadă scurtă de funcționare	-Releul termic oprește pompa din cauza apei murdare -Apa este prea caldă. Releul termic oprește pompa	-Scoateți din priză fișa de alimentare. Curățați pompa și puțul -erificați dacă nu se depășește temperatura maximă a apei de 35 °C

13 DEPOZITAREA

• Curățați temeinic întreaga mașină și accesoriiile sale.
• Nu depozitați la îndemâna copiilor. Depozitați într-o poziție stabilă și sigură, la loc uscat și răcoros, evitând temperaturile prea ridicate sau prea scăzute.
• Protejați aparatul de expunere la acțiunea directă a soarelui. Dacă este posibil, păstrați aparatul într-un loc întunecos.
• Nu păstrați în pungi de plastic, pentru a evita acumularea umezelii.

14 GARANTIE

• Acestui produs i se acordă garanție conform reglementărilor legale pentru o perioadă efectivă de 36 de luni de la data cumpărării de către primul utilizator.
• Această garanție acoperă toate defectele de materiale sau de producție. Aceasta nu include componentele efecte supuse uzurii normale cum ar fi rulmenții, periile, cablurile și fișele sau accesoriiile cum ar fi burghiele, burghiele late, lamele ferăstrăului etc; deteriorarea sau defectele care rezultă din manipulare defectuoasă, accidente sau modificări; nici costul transportului.
• Această garanție acoperă toate defectele de materiale sau de producție, cu excepția bateriilor, a încărcătoarelor, a pieselor defecte din cauza uzurii normale, precum sunt, în special, rulmenții, periile, cablurile, fișele, etc. Accesoriiile precum frezele, burghiele, pânzele de ferăstrău etc. nu sunt nici ele acoperite de această garanție.
• Deteriorarea și/sau defectiunile rezultate ca urmare a utilizării necorespunzătoare nu sunt acoperite de prevederile garanției.
• Nu se asumăm, de asemenea, nicio responsabilitate pentru vătămarea corporală ce are drept cauză utilizarea necorespunzătoare a aparatului.
• Reparațiile pot fi efectuate doar de către un centru de service autorizat pentru sculele Powerplus.
• Puteți obține întotdeauna mai multe informații, apelând numărul de telefon [phone].
• Toate costurile de transport trebuie suportate de client, în afara cazului în care s-a convenit în alt fel, în scris.
• În același timp, nu se poate ridica nicio pretenție în garanție dacă deteriorarea aparatului se datorează întretinerii neglijente sau suprasolicitării.
• Se exclude în mod categoric de la garanție defectiunea datorată pătrunderii de fluide, pătrunderii excesive a prafului, deteriorarea intenționată (cu intenție sau din neglijență gravă), utilizarea inadecvată (doar pentru destinații pentru care acest dispozitiv nu este potrivit), utilizarea incompetentă (de ex nerespectarea instructiunilor din manual), fulgere sau asamblarea de către un nespecialist, tensiune incorrectă de alimentare de la rețea. Această listă nu este exhaustivă.
• Acceptarea pretențiilor în garanție nu poate duce niciodată la prelungirea perioadei de garanție, nici la începutul unei noi perioade de garanție în cazul înlocuirii unui aparat.
• Aparatele sau componentele înlocuite în garanție rămân prin urmare proprietatea Varo NV.
• Ne rezervăm dreptul de a respinge orice pretenție pentru care cumpărarea nu poate fi verificată sau dacă este clar că produsul nu a fost întreținut în mod corespunzător. (fante de aerisire curate, perii de cărbune întretinute periodic, ...)
  Dovada cumpărării trebuie păstrată ca dovadă a datei cumpărării.
• Scula nedemontată trebuie înapoiată comerciantului într-o stare acceptabilă de curățenie, (în cutia sa originală dacă e cazul) și împreună cu dovada cumpărării.

15 MEDIU

În cazul în care aparatul trebuie înlocuit după utilizare intensă, nu îl aruncați laolaltă cu gunoiul menajer, ci depozitați-l într-un mod sigur pentru mediu.

Deşeurile produse de părți ale mașinilor electrice nu trebuie manipulate la fel cu gunoiul menajer. Reciclați atunci când există această posibilitate, Pentru recomandări privind reciclarea, consultați autoritățile locale sau magazinul de achiziție.

16 DECLARATIA DE CONFORMITATE

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIA, declară că

produsul: POMPĂ SUBMERSIBILĂ 900W

marcă de comerț: POWERplus

model: POWXG9535

este în conformitate cu specificațiile esențiale și alte prevederi relevante ale Directivelor Europene aplicabile, pe baza aplicării standardelor europene armonizate. Orice modificare neautorizată a aparatelor atrage după sine anularea acestei declarații.

Directivele europene (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii):

2011/65/EU

2014/35/EU

2014/30/EU

Standardele europene armonizate (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii):

EN60335-1:2012

EN60335-2-41: 2003

EN IEC55014-1:2021

EN IEC55014-2:2021

EN IEC 61000-3-2 : 2019

EN61000-3-3:2013

Persoana care păstrează documentația tehnică : Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Subsemnatul acționează în numele Directorului general executiv al societății,

Mertens Ludo

Ludo Mertens

Divizia de reglementare – Director de conformitate
