HASZNÁLATI ÚTMUTATÓ POWXG9554 PowerPlus

HU MAGYAR AZ EREDETI KEZELÉSI UTASÍTÁS FORDÍTÁSA

1 BERENDEZÉS 2
2 LEÍRÁS (A ÁBRA) 2
3 CSOMAGOLÁS TARTALMA....2
4 JELZÉSEK 2
5 KIEGÉSZÍTŐ BIZTONSÁGI ELŐÍRÁSOK HASZNÁLATÁHOZ.....3
6 ÖSSZESZERELÉS....3
6.1 Elektromos csatlakozás....3
6.2 Földelés....3
7 ÜZEMELTETÉS....3
7.1 Nyomóvezeték....4
7.2 Biztonsági követelmények 4
8 TISZTÍTÁS ÉS KARBANTARTÁS....5
8.1 Tisztítás 5
9 MÜSZAKI ADATOK 5
10 ZAJ 5
11 HIBAELHÁRÍTÁS......5
12 JÓTÁLLÁS....7
13 KÖRNYEZETVÉDELEM 8
14 MEGFELELŐSÉGI NYILATKOZAT 8

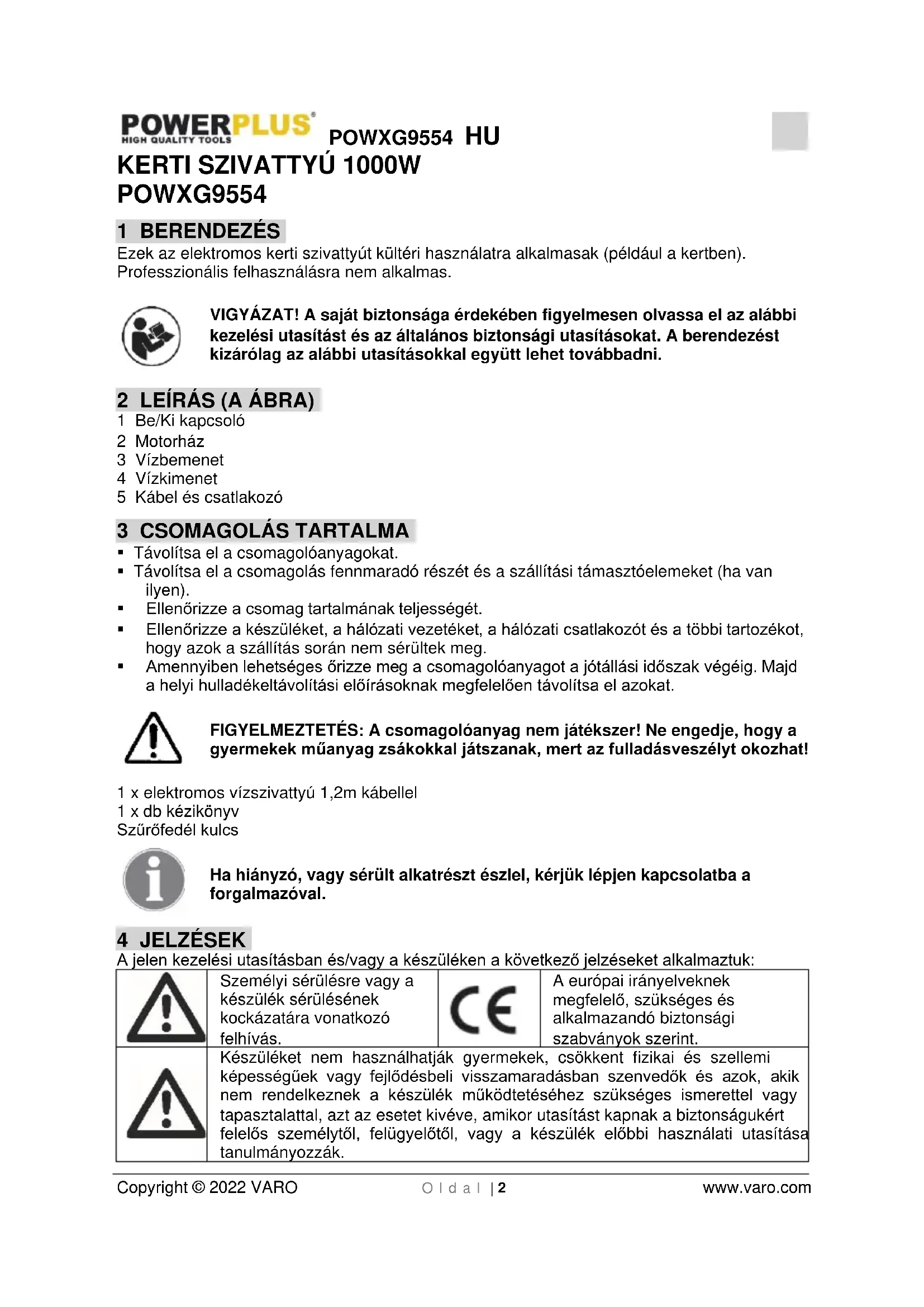

KERTI SZIVATTYÚ 1000W

POWXG9554

1 BERENDEZÉS

Ezek az elektromos kerti szivattyút kültéri használatra alkalmasak (például a kertben). Professzionális felhasználásra nem alkalmas.

VIGYÁZAT! A saját biztonsága érdekében figyelmesen olvassa el az alábbi kezelési utasítást és az általános biztonsági utasításokat. A berendezést kizárólag az alábbi utasításokkal együtt lehet továbbadni.

2 LEÍRÁS (A ÁBRA)

1 Be/Ki kapcsoló
2 Motorház
3 Vízbemenet
4 Vízkimenet
5 Kábel és csatlakozó

3 CSOMAGOLÁS TARTALMA

■ Távolítsa el a csomagolóanyagokat.
- Távolítsa el a csomagolás fennmaradó részét és a szállítási támasztóelemeket (ha van ilyen).
■ Ellenőrizze a csomag tartalmának teljességét.
Ellenőrizze a készüléket, a hálózati vezetéket, a hálózati csatlakozót és a többi tartozékot, hogy azok a szállítás során nem sérültek meg.
- Amennyiben lehetséges őrizze meg a csomagolóanyagot a jótállási időszak végéig. Majd a helyi hulladékeltávolítási előírásoknak megfelelően távolítsa el azokat.

FIGYELMEZTETÉS: A csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek műanyag zsákokkal játszanak, mert az fulladásveszélyt okozhat!

1 x elektromos vízszivattyú 1,2m kábellel

1 x db kézikönyv

Szüröfedél kulcs

Ha hiányzó, vagy sérült alkatrészt észlel, kérjük lépjen kapcsolatba a forgalmazóval.

4 JELZÉSEK

A jelen kezelési utasításban és/vagy a készüléken a következő jelzéseket alkalmaztuk:

	Személyi sérülésre vagy a készülék sérülésének kockázatára vonatkozó felhívás.	CE	A európai irányelveknek megfelelő, szükséges és alkalmazandó biztonsági szabványok szerint.
	Készüléket nem használhatják gyermekek, csökkent fizikai és szellemi képességűek vagy fejlődésbeli visszamaradásban szenvedők és azok, akik nem rendelkeznek a készülék működtetéséhez szükséges ismerettel vagy tapasztalattal, azt az esetet kivéve, amikor utasítást kapnak a biztonságukért felelős személytől, felügyelőtől, vagy a készülék előbbi használati utasítása tanulmányozzák.

5 KIEGÉSZÍTŐ BIZTONSÁGI ELŐÍRÁSOK HASZNÁLATÁHOZ

- A vízszivattyú vízpermetezés-védelmi funkcióval rendelkezik és csak száraz környezetben telepíthető. A szivattyút soha ne szerelje (el és működtesse esőben vagy nedves környezetben.

- A vízszivattyú nem használható gyúlékony vagy káros folyadékokkal.

- A vízszivattvú üresiáratát el kell kerülni.

- A vízszivattyút tiszta vízzel használja. A termék alkalmazása magában foglalja a kerti locsolást, vízellátást a háztartás számára és a vízpermetezést a kertben vagy a szántóföldön.

- A vízszivattyút nem sz0abad hosszú időre kitenni a felszívott anyagba kevert szennyeződésnek, homoknak, köveknek, ragacsos anyagoknak, stb. Mivel a felszívott anyag kémiai korrozív anyagokat tartalmazhat, fordítson külön figyelmet arra, hogy a szivattyútest anyagát megvédje az ezek által okozott kártól. A szivattyú nem használható ivóvíz mozgatására.

A készüléket nem használhatják gyermekek, testi, szellemi vagy fejlődésbeli fogyatékosságban szenvedő személyek, és azok, akik nem ismerik a készüléket és annak használatát, kivéve, ha ezek a személyek a biztonságukért felelős személytöl, felügyelőtöl utasítást kapnak, vagy ha a készülék használatára vonatkozó utasításokkal megismerkedtek.

6 ÖSSZESZERELÉS

- A szivattvú telepítése során a szivattvú áramellátását le kell kapcsolni.

- A berendezés telepítése során száraz és jól szellőző feltételek között kell tartani azt, 40°C környezeti hőmérséklet alatti körülmények között.

- Ha a felszivattyúzott víz mennyisége az Ön tevékenysége miatt túl sok és a víz elönti az öntözni kívánt területet, meg kell tenni néhány óvintézkedést (pl. a többletvíz elvezetésére szolgáló berendezés telepítése, riasztóberendezés, pótszivattyú, víztároló, stb.). Cégünk azonban nem felelős semmiféle ebből eredő kárért.

- Használat előtt a vízszivattyút biztonsági szempontból ellenőrizni kell, győződjön meg arról, hogy a tápkábel és a dugasz nem károsodott. Hibás vízszivattyú használata szigorúan tilos.

6.1 Elektromos csatlakozás

- A telepítésért felelős elektromos szakembernek meg kell győződnie arról, hogy az elektromos csatlakozás megfelel a szabyányoknak, beleértve a földelést is.

Ellenőrizni kell a védőkapcsolóval ellátott elektromos csatlakozóban folyó névleges áramot, melynek 30mA-nak kell lennie.

6.2 Földelés

A vízszivattyút földelni kell. A rövidzárlat a garancia vonatkozó fejezeteit érvénytelenné teszi. Ha az eredeti kábelhosszúság növelésére van szükség, csak az eredeti kábelnek megfelelő keresztmetszetű kábel használható.

7 ÜZEMELTETÉS

A szivattyúk nem önfeltöltő szivattyúk. Ebből következik, hogy elsőként a szívótömlőt kell csatlakoztatni az alábbiak szerint:

1 A visszacsapó szelep a szűrövei. Ennek a résznek a beiktatásával érhető el, hogy a szivattyú kikapcsolása után a tömlőben ne folyjon víz, és a szivattyú ne működjön szárazon. A tömlőnek ez a szakasza megakadályozza a víz szivattyúzását.

2 A tömlő csatlakozócsonkja a csatolóanyával. A tömlőnek ez a vége a szivattyú elülső részéhez kapcsolódik.

3 Mindkét tartozékrészt szilárdan rá kell erősíteni a tömlöre a bilincsekkel.

Mielőtt rögzítjük a tömlőt a szivattyún, célszerű előbb azt feltölteni vízzel. Ezt követően csavarozzuk fel a háromállású csapot vagy egy másik 25 mm-es csatlakozót a szivattyú kimenetére. Ez utóbbi a szivattyú felső részén van.

Majd töltse fel a szivattyúházat vízzel a beépített szűrön keresztül, és zárja le.

Ha a szivattyú háza és a tömlő egyaránt fel van töltve vízzel, akkor a BE/KI kapcsolóval bekapcsolhatjuk a szivattyút. A szivattyú azonnal megkezdi a víz szivattyúzását (az automatikus változat esetében először feltöltődik a nyomóoldali tartály, és így néhány másodpercbe telik, amíg a víz kezd kifolyni a csatlakoztatott tömlőből).

Ha ezt követően kikapcsoljuk a szivattyút, akkor a szivattyú háza és a tömlő vízzel feltöltve marad, és ez azt jelenti, hogy a következő bekapcsoláskor azonnal megkezdődik a víz szivattyúzása.

Ha nincs visszacsapó szelep beiktatva, vagy ha a szelep és a tömlő közti tömítés nem megfelelő (szoros tömlőbilincs kell!), akkor a szivattyú szárazon futhat, és ismételten fel kell tölteni ahhoz, hogy megfelelően működjön.

7.1 Nyomóvezeték

A nyomóvezeték arra használatos, hogy a vizet a szivattyútól a vízfogyasztási ponthoz szállítsuk (pl. vízcsap, stb.). A víznyomás által okozott súrlódás minimalizálása érdekében javasoljuk, hogy legalább 20 mm átmérőjű nyomóvezetéket használjon.

• Amikor a kerti szivattyú működik, a víz kivezető nyílása (pl. vízcsap vagy permetezőberendezés) legyen nyitva, így a csőben található levegő el tud távozni. Ha a kivezető nyílás zárva van, az a szivattyú túlmelegedés okozta károsodásához vezethet, amennyiben a szivattyú több mint 5 percig működik.
  El kell kerülni a szivattyú elfaqvását, illetve az nem helyezhető télen fagyos körnvezetbe.
• A felszívott vízben található homok és kavicsok a szivattyú gyors elhasználódásához vezet és lecsökkenti annak effektív kapacitását, ezért egy szűrő telepítésére van szükség.
• A vízszivattyú nem alkalmas hosszú távú felhasználásra, pl. ipari vagy bányászati környezetben vagy víztisztítási rendszerekben.

7.2 Biztonsági követelmények

• A tápellátásnak meg kell egyeznie a terméken található specifikációval. Ha szükséges, vegye fel a kapcsolatot a helyi áramszolgáltatóval a kapcsolási környezet kialakításához. Ha a szivattyú vagy a kábel nem megfelelő, ne csatlakoztassa a szivattyút!
  ■ A szivattyút soha ne szállítsa a kábelnél fogva.
• Soha ne távolítsa el a dugaszt és ne rövidítse le kábelt. Ha ez megtörténik, a garancia érvényét veszti. A csatlakozást (dugasz és alizat) tartsa szárazon.
• A szivattyú nem alkalmas olyan úszómedencékben és tavakban történő használatra, ahol a személyek fizikai kapcsolatba kerülhetnek a vízzel, ezért erre a célra ne használia.
• A tó tisztítása vagy karbantartása esetén a szivattyú áramellátását minden esetben kapcsolja ki. A szivattyú 4 °C minimális hőmérsékletű és 35 °C maximális hőmérsékletű víz szivattyúzására használható.
• A szivattvú nem száradhat ki, mert ez kijavíthatatlan károsodást okoz.
• Mindig áramtalanítsa a szivattyút, mielőtt tisztítási vagy karbantartási munkálatot végez rajta.
• A szivattyú kamráit időnként tisztítsa meg tiszta vízzel, hogy megelőzze a szennyeződés miatt keletkező eldugulást.

8 TISZTÍTÁS ÉS KARBANTARTÁS

Figyelem! Mielött bármiféle munkálatba kezd a berendezésen, áramtalanítsa azt

8.1 Tisztítás

Normális körülmények között a szivattyú nem igényel karbantartást. A szivattyú azonban nem helyezhető szabadtérre esőzés esetén, vagy nedves területre, vagy szennyezett, vagy fagyott környezetbe.

• Az elfagyást, üresjáratot vagy eltömődést el kell kerülni.
• A szivattyú karbantartása előtt mindig kapcsolja ki az áramellátást.
• Ha a tápkábel megsérül, azt csak szakképzett személyzet cserélheti ki. A rövidzárlat által okozott károkra a garancia nem vonatkozik.
• Ha a szivattyú működésében hibát észlel, a garanciális javítást az arra felhatalmazott javítóközpontban kell elvégeztetni.

Ne használjon olyan oldószereket mint például alkohol, ammóniás víz, stb. Ezek az oldószerek károsíthatják a műanyag alkatrészeket.

9 MÜSZAKI ADATOK

Típus	POWXG9554
Hálózati feszültség	230V~ /50Hz
Névleges teljesítmény	1000W
Max. szivattyú-kapacitás	3500 l/óra
Max. emelés	44 m
Maximális szívási szint	7m
Max. vízhőmérséklet	35°C
Min. szívóvezeték átmérő	1" (25 mm)
Minimális nyomóvezeték-átmérő	3/4" (20 mm)
Kábelhosszúság	1,2 m

10 ZAJ

A zajkibocsátási értékeket a vonatkozó szabvány szerint mérték. (K=3)

Hangnyomásszint LpA 72 dB(A)

Hangteljesítményszint LwA 86dB(A)

FIGYELEM! Viseljen hallásvédelmi felszerelést, amikor a gép túllépi a 85 dB(A) hangnyomásszintet.

11 HIBAELHÁRÍTÁS

PROBLÉMA	LEHETSÉGES OK	MEGOLDÁS
Az elektromotor működik, de a szivattyú nem szívja a	A szivattyú elindítása után a szivattyútest nem telik meg vízzel.	Töltse (el a szivattyút vízzel.
vizet.	A szívócső nem meglelek) szorossága.	Ellenőrizze a szivattyú javasolt ós használt alkatrészeit és összetevőit, pl. a szívócső csatlakozását, a nyomóvezeték csatlakozását, a szorítógyűrűt, a szívócsőt, stb., beleértve a Teflonból, vagy kenderből készült csavartömítés is. A szivattyú csak megfelelő tömítés esetén működik.
	A szívóbemenet alsó szelepének szűrője eltömődött.	Tisztítsa meg a szívóbemenet alsó szelepét és a szűrőt.
	A nyomóvezetékből nem engedhető ki a levegő, mert a kivezető nyílás zárva van.	Amikor a szivattyú szívni kezd, nyissa ki a kivezető nyílást (pl. csap, permetezőfej, stb.).
	A várakozási idő nem telel meg az előírásoknak.	Töltse fel a teljes szívócsövet vízzel vagy ellenőrizze azt legalább 7 perccel a szivattyú elindítását követően.
	Túlzott szívómagasság (>8m)	Csökkentse a szívómagasságot.
	A visszacsapó szelep nem szívja fel a vizet.	Ellenőrizze a kút vagy tó vízszintjét. Ha lehetséges, növelje a szívócső hosszát.
Az elektromotor nem működik.	Nincs áramellátás.	Ellenőrizze az áramellátást.
	A ventilátor-burkolat akadályozza a lapát forgását.	Húzza ki a tápellátó dugaszt, egy csavarhúzóval távolítsa el a ventilátor-burkolatot és telepítse azt újra a lapát elforgatásával azt ellenőrizendő, hogy a lapát szabadon mozog.
	A ventilátor eltömődött.	Húzza ki a tápellátó dugaszt, egy csavarhúzóval húzza ki a tengelyt a ventilátor-burkolaton keresztül. Ha a tengely eltömődött, küldje el egy javítóközpontba vizsgálatra.
Nem megfelelő vízkifolyás.	Túlzott szívómagasság (>8m).	Ellenőrizze a szívómagasságot
	A visszacsapó szelep szűrője eltömődött.	Tisztítsa meg a szúrót.
	A leszívandó víz szintje túlságosan lecsökkent.	Merítse az alsó szelepet mélyen a vízbe.
	A szennyeződések lecsökkentették a szivattyú effektív kapacitását.	Nagynyomású vízzel tisztítsa meg a szivattyúházat, a szívócsőt és a kivezető nyomóvezetéket.
A hőérzékélő kapcsoló nem képes kikapcsolni a szivattyút.	Az elektromotor túlterhelése a motorba került szennyeződések okozta súrlódás miatt.	Nagynyomású vízzel mossa ki a szivattyúházat.
A szivattyú kapcsolója mindig KI vagy BE állapotban van.	A szívócsőn nincs elzárószelep	Ellenőrizze, hogy van-e elzárószelep a szívócsőn.
A szivattyú kapcsolójának gyakori KI/BE kapcsolása (háztartási vízellátó- rendszerként történő használat esetén).	A gumiburkolat elszakadása a hidroforban	Cserélje ki a gumiburkolatot vagy a tartályt
	Nincs sűrített levegő a tartályban.	Használjon egy megfelelő szelepet és ezt csatlakoztassa egy 1,8 bar-os sűrített levegő tápforráshoz és (öltse fel a tartályt levegővel.

12 JÓTÁLLÁS

• A jogi előírásoknak megfelelően az alábbi termékre 36 hónapos jótállási időszak érvényes, mely azon a napon lép életbe, amikor az első felhasználó megvásárolja a terméket.
• Ez a jótállás fedez minden anyagi vagy gyártási hibát, de nem tartalmazza: az akkumulátorokat, a töltőket, az elhasználódás következtében meghibásodott alkatrészeket, például a csapágyakat, keféket, vezetékeket, csatlakozókat, vagy más egyéb tartozékokat, mint például a fúrókat, fúrófejeket, fűrészlapokat stb.; a nem megfelelő felhasználásból, balesetből vagy a módosításból eredő sérüléseket és meghibásodásokat; sem pedig a szállítási díjat.
• A nem rendeltetésszerű használatból eredő károsodásokra és meghibásodásokra szintén nem vonatkozik a jótállás.
• A készülék nem rendeltetésszerű használatából eredő sérülésekért sem vállalunk felelősséget.
• A javításokat csak a Powerplus szerszámgépek javításához engedéllyel rendelkező ügyfélszolgálati központ végezheti el.
• Ha további információra van szüksége, hívja a 00 32 3 292 92 90 telefonszámot.
• A szállítási költségeket mindig az ügyfél viseli, kivéve, ha arról írásban másképp nem állapodnak meg.
• Ugyanakkor, ha a készülék sérülése a karbantartás elmulasztásának vagy túlterhelésnek a következménye, akkor a jótállásra nem lehet kárigényt benyújtani.
• Határozottan kizárja a jótállást az, ha a sérülés folyadék beszivárgásának, túl sok por bejutásának, szándékos rongálásnak (szándékos vagy túlzott gondatlanság), nem megfelelő használatnak (a készülék rendeltetésétől eltérő célra történő használat), illetéktelen használatnak (pl. a használati utasításban foglaltaknak figyelmen kívül hagyása), szakértelem nélküli összeszerelésnek, villámcsapásnak, hibás hálózati feszültségnek a következménye. Ez a lista nem korlátozó.
• A reklamáció elfogadása semmi esetben sem jelenti a jótállási időszak meghosszabbítását, sem pedig egy új jótállási időszak kezdetét a készülék cseréje esetén.
• Azok az eszközök és alkatrészek, melyek a jótállás keretében kerülnek kicserélésre, a Varo NV tulajdonát képezik.
• Fenntartjuk a reklamáció visszautasításának jogát, amikor a vásárlást nem tudja igazolni, vagy amikor világos, hogy a termék karbantartását nem megfelelően végezte. (tiszta szellőzőnyílások, rendszeresen ellenőrzött szénkefék,...)
• A vásárlási szelvényt a vásárlás időpontjának bizonyításához meg kell őrizni.
• A szerszámot szétszerelés nélkül és elfogadhatóan tiszta állapotban kell visszaküldeni a forgalmazóhoz, az eredeti formakövető dobozban (ha tartozik ilyen az egységhez) és a vásárlási szelvénnyel együtt.

13 KÖRNYEZETVÉDELEM

Ha a gép elhasználódott, ne dobja a háztartási szemétbe, hanem gondoskodjon környezetbarát elhelyezéséről!

Az elhasználódott elektromos termékeket ne dobja a háztartási hulladékok közé. Kérjük, hogy gondoskodjon azok újrahasznosításáról, amennyiben erre lehetősége van. Az újrahasznosítási lehetőségekről érdeklődjön a helyi köztisztasági szerveknél!

14 MEGFELELŐSÉGI NYILATKOZAT

VARO N.V. - - Vic. Van Rompuy N.V. - BELGIUM, kijelenti, hogy

Joseph Van Instraat 9 - BE2500 Lier -

A termék típusa: kerti szivattyú 1000W

Márkanév: POWERplus

Cikkszám: POWXG9554

megfelel a harmonizált európai szabványok alkalmazásán alapuló, idevonatkozó európai irányelvek alapvető követelményeinek és egyéb vonatkozó rendelkezéseinek. A készülék bármilyen illetéktelen módosítása érvényteleníti a jelen nyilatkozatot.

Európai irányelvek (ideértve, adott esetben, azok módosításait az aláírás időpontjáig):

2011/65/EU

2014/35/EU

2014/30/EU

Harmonizált európai szabványok (ideértve, adott esetben, azok módosításait az aláírás időpontjáig):

EN60335-1:2012

EN60335-2-41:2003

EN55014-1:2017

EN55014-2:2015

EN IEC61000-3-2 : 2019

EN61000-3-3 : 2013

A müszaki dokumentáció birtokosa: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Az alulírott a társaság vezérigazgatója nevében jár el,

Mertens Ludo

Ludo Mertens

Szabályozási Ügyek - Megfelelőségi Menedzser 01/07/2021, Lier - Belgium
