| Typ produktu | Ponorné čerpadlo |
| Značka | PowerPlus |
| Model | POWXG9540 |
| Jmenovité napětí | 230 V~, 50 Hz |
| Jmenovitý výkon | 750 W |
| Jmenovitý tlak | 2,2 bar |
| Maximální průtok | 3 200 l/h |
| Maximální výtlačná výška | 22 m |
| Maximální hloubka ponoření | 7 m |
| Maximální teplota vody | 35 °C |
| Maximální velikost zrna | 2 mm |
| Typ vody | Čistá voda |
| Materiál těla | Polypropylen (PP) |
| Délka kabelu | 10 m |
| Doporučená pojistka | 6 A minimálně |
| Ochrana proti chodu nasucho | Ano |
| Ochrana proti přetížení | Ano |
| Nastavitelný plovákový spínač | Ano |
| Automatická ventilace | Ano |
| Automatické plnění | Ano |
| Záruka | 36 měsíců |
| Obsah balení | Čerpadlo, manuál, konektor |
Často kladené otázky - POWXG9540 PowerPlus
Dotazy uživatelů ohledně POWXG9540 PowerPlus
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš čerpadlo ve formátu PDF zdarma! Najděte svůj návod POWXG9540 - PowerPlus a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. POWXG9540 značky PowerPlus.

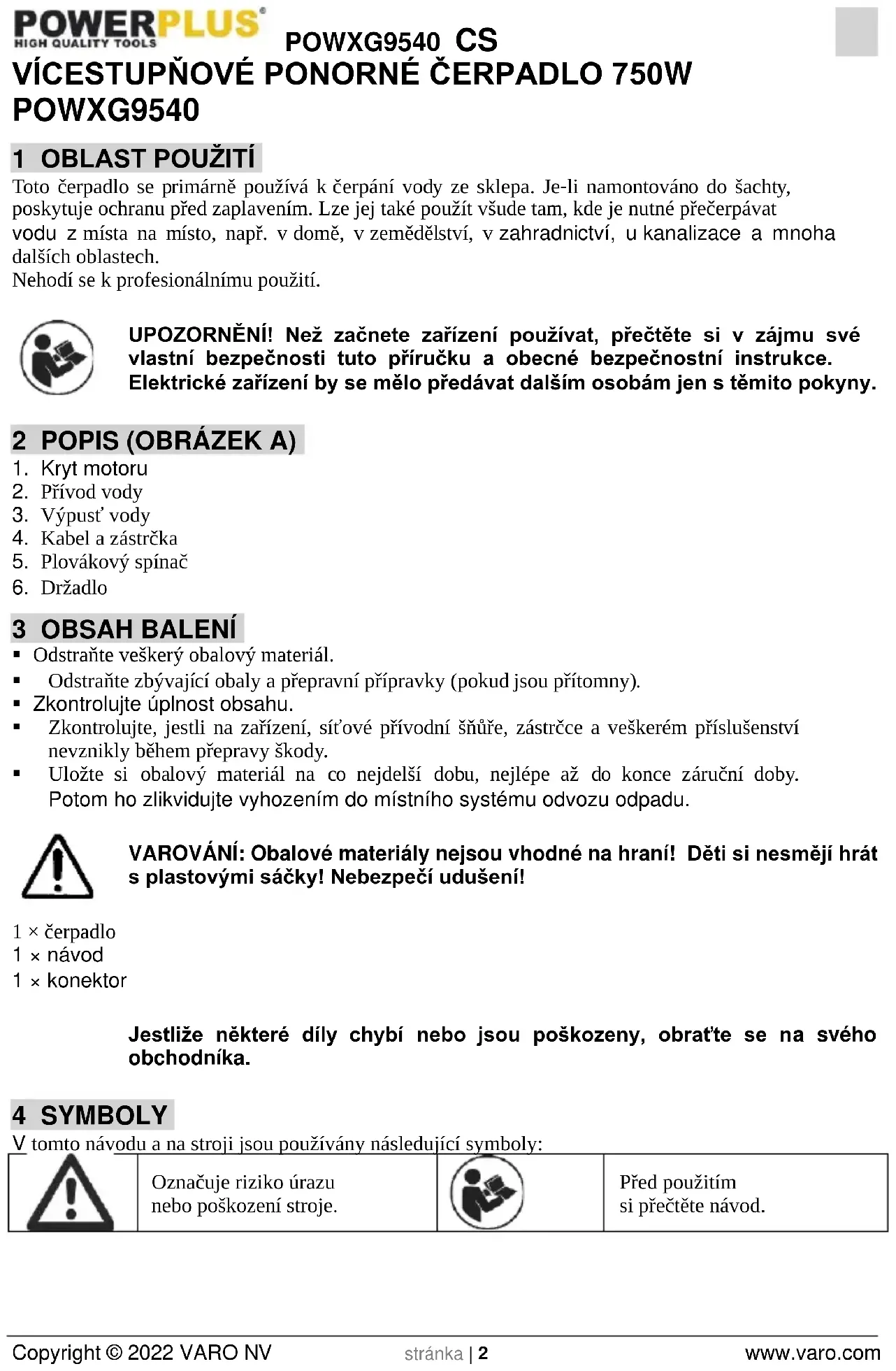

NÁVOD K OBSLUZE POWXG9540 PowerPlus
Toto čerpadlo se primárně používá k čerpání vody ze sklepa. Je-li namontováno do šachty, poskytuje ochranu před zaplavením. Lze jej také použít všude tam, kde je nutné přečerpávat vodu z místa na místo, např. v domě, v zemědělství, v zahradnictví, u kanalizace a mnoha dalších oblastech.
Nehodí se k profesionálnímu použití.
UPOZORNĚNÍ! Než začnete zařízení používat, přečtěte si v zájmu své vlastní bezpečnosti tuto příručku a obecné bezpečnostní instrukce. Elektrické zařízení by se mělo předávat dalším osobám jen s těmito pokyny.
2 POPIS (OBRÁZEK A)
- Kryt motoru
- Přívod vody
- Výpust' vody
- Kabel a zástrčka
- Plovákový spínač
- Držadlo
3 OBSAH BALENÍ
- Odstraňte veškerý obalový materiál.
- Odstraňte zbývající obaly a přepravní přípravky (pokud jsou přítomny).
■ Zkontrolujte úplnost obsahu. - Zkontrolujte, jestli na zařízení, síťové přívodní šňůře, zástrčce a veškerém příslušenství nevznikly během přepravy škody.
- Uložte si obalový materiál na co nejdelší dobu, nejlépe až do konce záruční doby. Potom ho zlikvidujte vyhozením do místního systému odvozu odpadu.
VAROVÁNÍ: Obalové materiály nejsou vhodné na hraní! Děti si nesmějí hrát s plastovými sáčky! Nebezpečí udušení!
1 × čerpadlo
1 × návod
1 × konektor
Jestliže některé díly chybí nebo jsou poškozeny, obrat'te se na svého obchodníka.
4 SYMBOLY
V tomto návodu a na stroji jsou používány následující symboly:
 | Označuje riziko úrazu nebo poškození stroje. |  | Před použitím si přečtěte návod. |
5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ STROJE
Přečtěte si všechna bezpečnostní upozornění a všechny pokyny. Nedodržení upozornění a pokynů může vést k úrazu elektrickým proudem, požáru nebo vážnému úrazu.
Uschovejte si upozornění a pokyny, abyste do nich mohli později nahlédnout.
Termín „elektrický stroj“ v upozorněních znamená elektrický stroj připojený (kabelem) k síti nebo elektrický stroj provozovaný (bez kabelu) na akumulátor.
6 PŘED SPUŠTĚNÍM VEZMĚTE V ÚVAHU NÁSLEDUJÍCÍ SKUTEČNOSTI!
Čerpadlo musí připojeno do nárazuvzdorné zásuvky, která byla nainstalována v souladu s příslušnými normami a směrnicemi. Zásuvka musí být zapojena do elektrické sítě o napětí 230 V a kmitočtu 50 Hz. Jištění: min. 6 A.
Upozornění!
Pokud je čerpadlo provozováno v blízkosti plaveckých bazénů, zahradních jezírek nebo jejich okolí, musí být zapojeno přes proudový chránič s jmenovitým vypínacím proudem max. 30 mA (podle směrnice VDE 0100, část 702 a 738). Čerpadlo nesmí být v provozu, pokud jsou v plaveckém bazénu nebo zahradním jezírku jakékoliv osoby! Obratte se na elektrotechnika!
Pozor!
(Důležité z hlediska vlastní bezpečnosti) Před spuštěním nového ponorného čerpadla si nechte odborníkem zkontrolovat následující položky:
- Uzemnění.
■ Nulový vodič. - Proudový chránič musí vyhovovat bezpečnostním normám rozvodné společnosti a musí bezporuchově pracovat.
■ Elektrická zapojení musí být chráněna proti vlhkosti. - Hrozí-li nebezpečí zaplavení, je třeba elektrické připojení přemístit do vyšší polohy.
- Za všech okolností je nutné se vyhnout čerpání jak agresivních tekutin, tak abrazivních materiálů.
- Ponorné čerpadlo poháněné motorem je třeba chránit před mrazem.
Čerpadlo je rovněž třeba chránit před chodem nasucho.
■ Je třeba přijmout opatření k zabránění přístupu dětí.
Rozsah použití
Ponorné čerpadlo je určeno pro cirkulaci vody o teplotě max. 35 °C. Toto čerpadlo nesmí být používáno na jiné tekutiny, zvláště pohonné hmoty, čisticí tekutiny nebo jiné chemické látky!
7 INSTALACE
Toto čerpadlo je určeno pouze k domácímu použití:
■ V místech, kde hrozí nebezpečí zaplavení.
■ V jímkách nebo studnách.
Kolem čerpadla nechte volný prostor, aby mohl plovákový spínač fungovat bez zablokování (to znamená, abyste použili jímku o rozměrech alespoň 40×40×50 cm).
Čerpadlo je navrženo k provozu v kapalině, jejíž teplota nepřesahuje 35 °C.
Může být nainstalováno:
■ Nebo s ohebnou hadicí.
Musí být upevněno za k tomu určené madlo, nebo usazeno na dně jímky (bez nečistot nebo bahna).
Pokud je hladina vody nízká (dlouhé období sucha), dejte pozor, aby nečistoty nebo bahno po vyschnutí nebránily spuštění čerpadla. Následně musíte zkontrolovat, že místo, kde je čerpadlo nainstalováno, je čisté a čerpadlo čas od času spustit.
Čerpadlo musí být vždy použito ve vzpřímené poloze (madlo nahoře). Doporučujeme čerpadlo upevnit přivázáním lana (nebo podobného prostředku) za madlo a druhého konce ke snadno přístupnému statickému předmětu.
8 SÍTOVÉ NAPÁJENÍ
Před zapnutím čerpadla zkontrolujte, že:
- V napájení čerpadla je zařazen proudový chránič se jmenovitým rozdílovým proudem maximálně 30 mA.
- Napájecí napět se shoduje s údaji na výrobním štítku čerpadla (230 V\~/ 50 Hz).
Požádejte o radu zkušeného elektrikáře.
Zkontrolujte, že napájecí zásuvka je jištěna na proud nejméně 6 A.
Varování! Pokud je napájecí kabel poškozen, musí být vyměněn odborníkem, aby se předešlo nebezpečí.
9 UVEDENÍ DO PROVOZU
Po instalaci podle těchto pokynů je čerpadlo připraveno k provozu.
10 ÚDRŽBA
- Před prováděním změn nebo údržbou a servisem vždy odpojte napájení.
Čerpadlo nevyžaduje žádnou zvláštní údržbu, ale k prodloužení jeho životnosti doporučujeme kontrolovat a čistit prostor, kde je čerpadlo nainstalováno (například každé tři měsíce). - Při krátkodobém použití vyčistěte čerpadlo po použití čistou vodou.
11 ČIŠTĚNÍ TURBÍNY
Před čištěním vytáhněte zástrčku ze zásuvky
Pokud jsou ve spodní části čerpadla značné usazeniny, musí být spodní část rozebrána následujícím způsobem:
■ Vyšroubujte 7 šroubů ze spodní strany sacího koše.
- Oddělte sací koš od těla čerpadla.
■ Vyčistěte čerpadlo čistou vodou.
Varování! Nepokládejte čerpadlo na turbínu, ani ho za toto místo nedržte!
K sestavení provedte výše uvedené činnosti v obráceném pořadí.
12 NASTAVENÍ SPÍNACÍHO BODU
Bod sepnutí plovákového spínače se dá upravit nastavením drážek.
Před zapnutím zkontrolujte následující body:
- Plovákový spínač musí být namontován tak, že úrovně sepnutí je možné snadno dosáhnout s minimálním úsilím. Zkontrolujte to následujícím způsobem: ponořte čerpadlo do nádoby plné vody, opatrně plovákový spínač rukou zvedněte, a potom ho spust'te dolů. Tak můžete zkontrolovat, že se čerpadlo spustí a zastaví.
- Zkontrolujte, že mezera mezi hlavou plovákového spínače a jeho ukotvením není příliš malá. Pokud není mezera dostatečně široká, není zaručen správný chod.
- Při nastavování zkontrolujte, že se plovákový spínač nedotýká dna před tím, než se čerpadlo zastaví. Varování! Nebezpečí chodu nasucho.
K úpravě spouštěcí hladiny prostrčte lano plováku do k tomu určené drážky na madle.
13 PROBLÉMY – PŘÍČINY – ŘEŠENÍ
| Problémy | Příčiny | Řešení |
| Čerpadlo se nespustí | ▪ Není zapnuté napájení▪ Není připojen plovákový spínač | ▪ Zkontrolujte sít’ové napětí▪ Zvedněte plovák |
| Čerpadlo nečerpá | ▪ Je zanesený sací filtr▪ Je ucpaná výtoková | ▪ Vyčistěte sací filtr proudem vody▪ Uvolněte trubku |
| Čerpadlo se nevypne | ▪ Plovákový spínačje zaseknutý v horní části | ▪ Uvolněte plovák a znovu umístěte čerpadlo |
| Nepřiměřený průtok | ▪ Je zanesený sací filtr▪ Průtok čerpání klesá, protože čerpadlo je zaneseno nečistotami z vody | ▪ Vyčistěte filtr▪ Vyčistěte čerpadlo a jeho prostředí |
| Čerpadlo se po krátké době zastaví | ▪ Ochrana motoru zařízení zastaví kvůli nadměrnému znečištění vody▪ Voda je příliš horká, čerpadlo zastavila tepelná ochrana | ▪ Vytáhněte zástrčku a vyčistěte čerpadlo a jímku▪ Zkontrolujte, že teplota vody nepřesahuje 35 °C! |
14 TECHNICKÉ ÚDAJE
| Jmenovité napětí AC min (Un) | 230 V~ |
| Jmenovitá frekvence | 50 Hz |
| Jmenovitý výkon (Pn) min. | 750 W |
| Jmenovitý tlak | 2,2 bar |
| Délka kabelu | 10 m |
| Maximální průtok | 3200 l/h |
| Max. teplota vody | 35 °C |
| Max. rozměr zrn | 2 mm |
| Hloubka ponoření | 7 m |
| Zbytková výška hladiny | 5 mm |
| Maximální výška výtlaku | 22 m |
| Typ vody | Čistá voda |
| Typ čerpadla | Ponorné |
| Materiál hadice čerpadla | PP |
| Materiál krytu | PP |
| Materiál vinutí motoru | Hliník |
| Rotor | Trojdílný |
| Samoodvzdušnění | Ano |
| Samonasávání | Ano |
| Automatický spínač | Ano |
| Ochrana před během nasucho | Ano |
| Ochrana před přetížením | Ano |
15 SERVIS
■ Poškozené vypínače je třeba nechat vyměnit naším servisem.
- Je-li poškozen napájecí kabel (nebo síťová zástrčka), je třeba jej vyměnit za originální náhradní kabel, který je k dispozici v našem servisu. Výměnu napájecího kabelu musí provést náš servis (viz poslední stránka) nebo kvalifikovaná osoba (kvalifikovaný elektrikář).
16 USKLADNĚNÍ
■ Důkladně vyčistěte celý stroj i jeho příslušenství.
- Uložte jej mimo dosah dětí do stabilní a bezpečné polohy na chladném a suchém místě; vyhýbeite se příliš vysokým i příliš nízkým teplotám.
- Chraňte jej před přímým slunečním svitem. Je-li to možné, uchovávejte jej v temnu.
- Neukládejte jej v plastových pytlích, ve kterých by se hromadila vlhkost.
17 ZÁRUKA
- V souladu s právními předpisy se na tento produkt vztahuje záruční doba 36 měsíců, platná od data jeho zakoupení prvním uživatelem. Tato záruka se vztahuje na vady materiálu a výrobní vady. Nevztahuje se na díly vadné následkem běžného opotřebení, jako jsou ložiska, kartáčky, kabely a zástrčky, nebo příslušenství jako jsou vrtáky, vrtací bity, pilové kotouče atd., a dále na závady nebo poškození vzniklá hrubým zacházením, nehodami nebo úpravami. Záruka se nevztahuje ani na přepravní náklady.
- Tato záruka se vztahuje na veškeré materiálové či výrobní vady s výjimkou baterií, nabíječek, a vadných dílů podléhajících běžnému opotřebení, jakými jsou především ložiska, kartáče, kabely, konektory, ... Záruka se také nevztahuje na příslušenství, jako jsou vrtáky, bity, pilové listy atd.
- Na poškození nebo závady vyplývající z nevhodného používání se záruka také nevztahuje.
- Také odmítáme veškerou odpovědnost za jakékoliv poranění vyplývající z nevhodného použití stroje.
- Opravy může provádět pouze servisní středisko autorizované pro stroje Powerplus.
■ Více informací můžete získat na čísle 00 32 3 292 92 90
Náklady na dopravu vždy nese zákazník, pokud není písemně dohodnuto jinak. - Stejně tak nelze vznášet nárok na záruku v případě, že škoda na zařízení vznikla následkem nedbalé údržby nebo přetížení.
- Zcela vyloučeny ze záruky jsou škody vzniklé následkem zaplavení tekutinou, přílišného zaprášení, úmyslného poškození (at’ jde o záměr či hrubou nedbalost), nepatřičného používání (používání k účelům, k nimž zařízení není vhodné), diletantského používání (např. nedodržováním pokynů v návodu), nekvalifikovaného sestavení, zásahu bleskem a chybného síťového napětí. Tento seznam není vyčerpávající.
- Uznání záručního nároku nemůže nikdy vést k prodloužení záruční lhůty ani začátku nové záruční lhůty v případě, že bylo zařízení vyměněno.
■ Zařízení nebo díly vyměněné v rámci záruky se proto stávaií vlastnictvím Varo NV. - Vyhrazujeme si právo odmítnout jakýkoliv nárok v případech, kdy nelze ověřit nákup nebo kdy je zřejmé, že výrobek nebyl správně udržován (pravidelné čištění větracích otvorů, pravidelné servisování uhlíkových kartáčků atd.).
- Uschovejte si doklad o zakoupení, protože se jím prokazuje datum nákupu.
- Zařízení se musí prodejci vrátit nerozmontované, v přijatelně čistém stavu, (v původním kufříku s výliskem na uložení zařízení, pokud se tento požadavek vztahuje na tento případ) spolu s dokladem o zakoupení.
18 OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
Použité zařízení nelikvidujte spolu s běžným domovním odpadem, ale řídte se předpisy vydanými s ohledem na ochranu životního prostředí. Elektrický odpad se nesmí likvidovat jako součást domovního odpadu. Pokud je to možné, provádějte recyklaci. Zeptejte se na místním úřadu nebo u prodejce, kde a jak lze recyklovat.
19 PROHLÁŠENÍ O SHODĚ
VARO N.V. - Vic. Van Rompuy N.V Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, prohlašuje, že
Výrobek: Vícestupňové ponorné čerpadlo 750W
Značka: POWERplus
Model: POWXG9540
je ve shodě se základními požadavky a ostatními relevantními ustanoveními příslušných evropských směrnic založených na aplikaci evropských harmonizovaných norem. Jakákoliv neschválená úprava přístroje vede ke ztrátě platnosti tohoto prohlášení.
Evropské směrnice (včetně, nastanou-li, jejich změn a doplňků až do data podpisu):
2011/65/EU
2014/35/EU
2014/30/EU
Evropské harmonizované normy (včetně, nastanou-li, jejich změn a doplňků až do data podpisu):
EN60335-1:2012
EN60335-2-41: 2003
EN75014-1:2017
EN75014-2: 2015
EN IEC61000-3-2: 2019
EN61000-3-3: 2013
Držitel technické dokumentace: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.
Níže podepsaný jedná jménem vedení společnosti:
Mertens Ludo
Ludo Mertens
Regulativní postupy – Manažer pro dohled nad řádným jednáním
- Motor
- Prívod vody
- Odvod vody
- Kábel & zástrčka
- Spínač
- Držadlo
3 OBSAH BALENIA
1x čerpadlo
1x návod na použitie
1x konektor
Toto čerpadlo je určené výlučne na domácu inštaláciu:
Je ho možné nainštalovat':
Pred spustením čerpadla sa uistite, že:
Upozornenie! Ak je napájací kábel poškodený, musí ho vymenit' odborník, aby sa predišlo riziku nebezpečenstva.
9 UVEDENIE DO PREVÁDZKY
Pred začatím čistenia vytiahnite zástrčku zo zásuvky
Spínací bod plavákového spínača je možné nastaviť nastavením zárezov.
| Anomálie | Príčiny | Možné riešenia |
| Čerpadlo sa nespustí | ▪ Napájanie nie je zapnuté▪ Plavákový spínač nie je pripojený k obvodu | ▪ Skontrolujte siet’ové napätie▪ Zdvihnite plavák |
| Čerpadlo nečerpá | ▪ Nasávací filter je upchatý▪ Vypúšťacie potrubie je upchaté | ▪ Nasávací filter vyčistite prúdom vody▪ Uvoľnite potrubie |
| Čerpadlo sa nezastaví | ▪ Plavákový spínač je zablokovaný v hornej polohe | ▪ Uvoľnite plavák a premiestnite čerpadlo |
| Prietok je nedostatočný | ▪ Nasávací filter je upchatý▪ Prietok čerpadla klesá, pretože čerpadlo je upchaté vodnými nečistotami | ▪ Vyčistite filter▪ Vyčistite čerpadlo a jeho okolie |
| Čerpadlo sa na krátky čas zastaví | ▪ Zariadenie na ochranu motora zastaví čerpadlo, pretože voda je príliš špinavá▪ Voda je príliš horúca, tepelná ochrana zastaví čerpadlo | ▪ Vytiahnite zástrčku a vyčistite čerpadlo a záchytku▪ Dbajte na to, aby teplota vody nepresiahla 35 °C! |
14 TECHNICKÉ ÚDAJE
výrobok: Viacstupňové ponorné čerpadlo 750 W
obchodná známka : POWERplus
model: POWXG9540
