POWXG9540 - Bomba PowerPlus - Manual de uso y guía de instrucciones gratis

Tipo de producto	Bomba sumergible
Marca	PowerPlus
Modelo	POWXG9540
Tensión nominal	230 V~, 50 Hz
Potencia nominal	750 W
Presión nominal	2,2 bar
Caudal máximo	3 200 l/h
Altura de elevación máxima	22 m
Profundidad de inmersión máxima	7 m
Temperatura máxima del agua	35 °C
Tamaño máximo de grano	2 mm
Tipo de agua	Agua limpia
Material del cuerpo	Polipropileno (PP)
Longitud del cable	10 m
Fusible recomendado	6 A mínimo
Protección contra funcionamiento en seco	Sí
Protección contra sobrecargas	Sí
Interruptor de flotador regulable	Sí
Ventilación automática	Sí
Cebado automático	Sí
Garantía	36 meses
Contenido del embalaje	Bomba, manual, conector

Preguntas frecuentes - POWXG9540 PowerPlus

¿Cómo instalar la bomba POWXG9540?

Instale la bomba en posición vertical, con el asa en la parte superior. Utilice un conducto fijo o flexible. Deje un espacio libre de al menos 40x40x50 cm alrededor para el movimiento del interruptor de flotador. Fíjela por el asa a un objeto estable.

¿Cuál es la temperatura máxima del agua bombeada?

La temperatura máxima del agua es de 35 °C. No utilizar para líquidos más calientes o agresivos.

¿Qué hacer si la bomba no arranca?

Verifique la alimentación de red (230 V~) y el fusible (6 A mín.). Asegúrese de que el interruptor de flotador esté libre y levántelo manualmente para probar. Si el problema persiste, contacte al servicio postventa.

¿Cómo limpiar la turbina de la bomba?

Desenchufe primero la bomba. Retire los 7 tornillos del lado inferior de la cesta de aspiración, luego desmonte la cesta. Limpie la turbina y el interior con agua limpia. No coloque la bomba sobre la turbina. Vuelva a montar en orden inverso.

¿Cómo ajustar el punto de conmutación del interruptor de flotador?

Deslice el cable del flotador en la muesca prevista en el asa para modificar el nivel de arranque. Verifique que el flotador no toque el suelo antes de la parada para evitar un funcionamiento en seco.

¿Qué tipo de agua se puede bombear?

Esta bomba está diseñada para agua limpia (temperatura máx. 35 °C). No utilizar para combustibles, productos químicos o aguas cargadas de materiales abrasivos.

¿Puede la bomba funcionar en seco?

No, la bomba no debe funcionar en seco. Está equipada con una protección contra funcionamiento en seco que la detiene automáticamente, pero se recomienda mantener siempre un nivel de agua suficiente.

¿Cómo almacenar la bomba en invierno?

Limpie cuidadosamente la bomba y guárdela en un lugar seco y templado, protegido de la helada y la luz directa. No la encierre en una bolsa de nailon para evitar la humedad.

¿Qué hacer si el caudal es insuficiente?

Limpie el filtro de admisión y la manguera de descarga. Verifique que la bomba no esté obstruida por impurezas. Asegúrese de que la temperatura del agua no exceda los 35 °C y que el tamaño máximo de grano sea de 2 mm.

¿Cuáles son las piezas de repuesto disponibles?

Las piezas de repuesto como el cable de alimentación, el interruptor de flotador y la turbina están disponibles en el servicio postventa PowerPlus. Contacte al distribuidor o al servicio al cliente al 00 32 3 292 92 90.

MANUAL DE USUARIO POWXG9540 PowerPlus

ES ESPAÑOL TRADUCCIÓN DEL MANUAL DE INSTRUCCIONES ORIGINAL

1 APLICACIÓN 2
2 DESCRIPCIÓN (FIG. A)......2
3 LISTA DE CONTENIDO DEL PAQUETE....2
4 SÍMBOLOS....2
5 ADVERTENCIAS GENERALES EN MATERIA DE SEGURIDAD ...3
6 ¡OBSÉRVESE ANTES DE LA PUESTA EN SERVICIO!......3
7 INSTALACIÓN 3
8 ALIMENTACIÓN ELÉCTRICA 4
9 RECEPCIÓN 4
10 INTERVENCIÓN DE SERVICIO 4
11 LIMPIEZA DE LA TURBINA....4
12 AJUSTE DEL PUNTO DE INTERRUPCIÓN ....5
13 ANOMALÍAS – CAUSAS – SOLUCIONES......5
14 CARACTERÍSTICAS TÉCNICAS....6
15 DEPARTAMENTO TÉCNICO....6
16 ALMACENAMIENTO....6
17 GARANTÍA....7
18 MEDIO AMBIENTE....7
19 DECLARACIÓN DE CONFORMIDAD 8

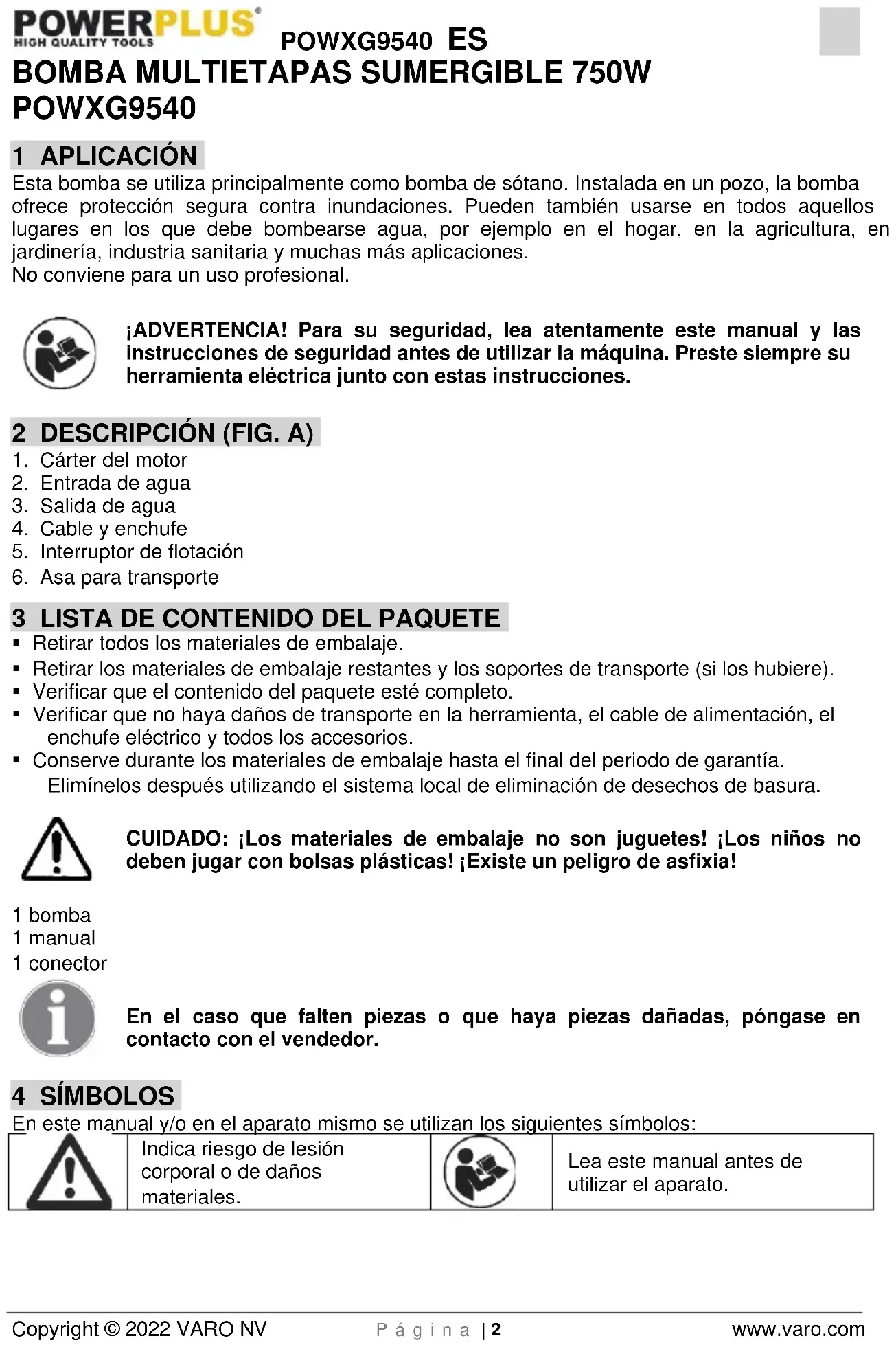

BOMBA MULTIETAPAS SUMERGIBLE 750W POWXG9540

1 APLICACIÓN

Esta bomba se utiliza principalmente como bomba de sótano. Instalada en un pozo, la bomba ofrece protección segura contra inundaciones. Pueden también usarse en todos aquellos lugares en los que debe bombearse agua, por ejemplo en el hogar, en la agricultura, en jardinería, industria sanitaria y muchas más aplicaciones.

No conviene para un uso profesional.

¡ADVERTENCIA! Para su seguridad, lea atentamente este manual y las instrucciones de seguridad antes de utilizar la máquina. Preste siempre su herramienta eléctrica junto con estas instrucciones.

2 DESCRIPCIÓN (FIG. A)

1. Cárter del motor
2. Entrada de agua
3. Salida de agua
4. Cable y enchufe
5. Interruptor de flotación
6. Asa para transporte

3 LISTA DE CONTENIDO DEL PAQUETE

• Retirar todos los materiales de embalaje.
• Retirar los materiales de embalaje restantes y los soportes de transporte (si los hubiere).
• Verificar que el contenido del paquete esté completo.
• Verificar que no haya daños de transporte en la herramienta, el cable de alimentación, el enchufe eléctrico y todos los accesorios.
• Conserve durante los materiales de embalaje hasta el final del periodo de garantía. Elimínelos después utilizando el sistema local de eliminación de desechos de basura.

CUIDADO: ¡Los materiales de embalaje no son juguetes! ¡Los niños no deben jugar con bolsas plásticas! ¡Existe un peligro de asfixia!

1 bomba
1 manual
1 conector

En el caso que falten piezas o que haya piezas dañadas, póngase en contacto con el vendedor.

4 SÍMBOLOS

En este manual y/o en el aparato mismo se utilizan los siguientes símbolos:

Indica riesgo de lesión corporal o de daños materiales.

Lea este manual antes de utilizar el aparato.

5 ADVERTENCIAS GENERALES EN MATERIA DE SEGURIDAD

Lea todas las instrucciones y advertencias en materia de seguridad. El incumplimiento de las consignas contenidas en las advertencias e instrucciones puede provocar descargas eléctricas, incendios y/o lesiones corporales graves. Conserve todas las advertencias e instrucciones para poderlas consultar en el futuro. El término “herramienta eléctrica” utilizado en las advertencias se refiere a la herramienta eléctrica (con cable) alimentada desde la red o a la herramienta eléctrica (sin cable) alimentada por una batería.

6 ¡OBSÉRVESE ANTES DE LA PUESTA EN SERVICIO!

- La conexión eléctrica se hace con una caja de enchufe con contacto de protección, a una tensión de alimentación de 230 V/50 Hz. Fusible de 6 amperios, como mínimo.

Cuidado!

En piscinas, lagos de jardín y en su zona de protección, sólo está permitido usar la bomba en un interruptor de corriente de falle, que se dispara con una corriente nominal máx. de 30 mA (conforme a la norma alemana VDE 0100, parte 702, 738).

Si se encuentran personas en la piscina o en el lago de jardín está prohibido usar la bomba. Consulte a su electricista especializado.

¡Advertencia!

(Para su seguridad) Antes de poner en servicio su nueva motobomba sumergible mande a comprobar por un especialista si corresponden a las normas de la empresa generadora y distribuidora de energía y funcionan perfectamente

■ la puesta a tierra,
- la puesta a neutro,
- la desconexión de protección por corriente de fallo.
- Las conexiones por enchufe se han de proteger de la humedad.
- En caso de peligro de inundación, disponer las conexiones por enchufe en un lugar seguro contra inundaciones.
- Se ha de evitar el trasiego de líquidos agresivos y de sustancias abrasivas.
- La motobomba sumergible debe protegerse contra heladas.
- Se ha de proteger la bomba contra la marcha en seco.
- Mediante las medidas apropiadas se ha de evitar el acceso de los niños a la bomba.

Resistencia

La motobomba sumergible que ha comprado, está destinada al transporte de agua con una temperatura máxima de 35 °C.

Esta bomba no se debe usar para otros líquidos, en particular, no para combustibles para motores, detergentes y otros productos químicos.

7 INSTALACIÓN

Esta bomba ha sido diseñada exclusivamente para una instalación doméstica:

• En lugares que presenten un riesgo de inundación.
  ■ En sumideros o pozos.

Deje un espacio libre alrededor de la bomba de manera que el interruptor de flotador pueda funcionar sin bloquearse (usarlo, por ejemplo, en un sumidero de al menos 40x40x50 cm).

La bomba ha sido diseñada para funcionar en un líquido a una temperatura inferior a 35 °C.

Puede ser instalada con:

■ un conducto fijo, o
■ un conducto flexible.

Se fijar con la manija prevista para tal efecto o colocar en el fondo del sumidero (éste debe estar limpio, sin impurezas ni lodos)

Si el nivel del agua es bajo (largo periodo de sequía), asegúrese de que las impurezas o lodos, una vez secos, no impidan el arranque de la bomba. Por lo tanto, es necesario asegurarse de que el sitio en que se instala la bomba esté limpio y hacer funcionar la bomba de vez en cuando.

Se debe usar siempre la bomba en posición vertical (con la manija arriba). Se recomienda asegurar la bomba atándola con una cuerda (o un dispositivo similar) a la manija y, en el otro extremo, a un objeto estático fácilmente accesible.

8 ALIMENTACIÓN ELÉCTRICA

Antes de poner en marcha la bomba, asegúrese de que:

• La bomba debe estar alimentada por un dispositivo de corriente diferencial residual, con una corriente diferencial de funcionamiento nominal que no exceda 30 mA.
• La tensión de alimentación corresponda a aquella indicada en la placa de identificación de la bomba (230 V\~/50 Hz).

Consulte a su electricista especializado.

Asegúrese de que el fusible que protege la toma de corriente sea de al menos 6 A.

¡Advertencia! Si el cable de alimentación está deteriorado, se debe recurrir a un profesional para hacerlo reemplazar y evitar de esta manera el riesgo de una situación de peligro.

9 RECEPCIÓN

Una vez instalada la bomba como se indica en las instrucciones, ésta está lista para funcionar.

10 INTERVENCIÓN DE SERVICIO

• Desconecte la bomba de la toma de corriente antes proceder a cualquier ajuste o de realizar operaciones de servicio.
• La bomba no requiere ningún mantenimiento específico; sin embargo, para prolongar su vida útil, se recomienda verificar y limpiar el área en que está instalada (por ejemplo, cada tres meses).
• Para un uso temporal, limpie la bomba con agua limpia después de cada utilización.

11 LIMPIEZA DE LA TURBINA

Retire el enchufe de la toma de corriente antes de comenzar las operaciones de limpiezas

Si hay depósitos pesados en el cuerpo de la bomba, se debe desmontar la parte inferior de la siguiente manera:

• Retire los 7 tornillos de la parte inferior del cesto de aspiración.
• Separe el cesto de aspiración del cuerpo de la bomba.
  ■ Limpie la bomba con agua limpia.

¡Advertencia! ¡No coloque la bomba sobre la turbina ni la sujete por este punto!

- Para volver a ensamblar la bomba, repita el procedimiento anterior en orden inverso.

12 AJUSTE DEL PUNTO DE INTERRUPCIÓN

Es posible definir el punto de interrupción del flotador ajustando las muescas.

Verifique los siguientes puntos antes de encender:

• El interruptor de flotador debe ser instalado de manera que se pueda alcanzar fácilmente el nivel del punto de interrupción con muy poco esfuerzo. Asegúrese de que así sea, procediendo de la siguiente manera: sumerja la bomba en un recipiente lleno de agua y, con la mano, levante con cuidado el interruptor de flotador y bájelo después. De este modo, se puede comprobar que la bomba se pone en marcha y se detiene.
• Asegúrese de que la distancia entre el cabezal del interruptor de flotador y el dispositivo de anclaje de éste no sea demasiado pequeña. Si la distancia no fuere suficientemente amplia, no se garantiza un funcionamiento perfecto.
• En cuanto se refiere al ajuste, asegúrese de que el interruptor de flotador no toque el piso antes de que la bomba se haya detenido. ¡Advertencia! Riesgo de funcionamiento en seco.
• Para modificar el nivel de arranque, deslice el cable del flotador en la ranura dedicada en la empuñadura.

13 ANOMALÍAS - CAUSAS - SOLUCIONES

Anomalías	Causas	Soluciones
La bomba no arranca.	▪ La bomba no está en tensión.▪ El interruptor de flotador no está conectado al circuito.	▪ Verificar la tensión de alimentación.▪ Levantar el flotador.
La bomba no descarga.	▪ El filtro de entrada está obstruido.▪ El tubo de descarga está atascado.	▪ Limpiar el filtro de entrada con chorro de agua.▪ Soltar el tubo.
La bomba no se detiene .	▪ El interruptor de flotador está bloqueado en la parte superior.	▪ Soltar el flotador y poner nuevamente en posición la bomba.
El caudal es inadecuado.	▪ El filtro de entrada está obstruido.▪ El caudal de bombeo disminuye porque la bomba está obstruida con impurezas del agua.	▪ Limpiar el filtro.▪ Limpiar la bomba y su entorno.
La bomba se detiene tras haber funcionado durante un breve lapso de tiempo.	▪ El dispositivo de protección del motor detiene la bomba porque el agua está demasiado sucia.▪ El agua está demasiado caliente, el dispositivo de protección térmica detiene la bomba.	▪ Desconectar el enchufe y limpiar la bomba y el sumidero.▪ ¡Asegurarse de que la temperatura del agua no exceda 35 °C!

14 CARACTERÍSTICAS TÉCNICAS

Tensión nominal CA mín. (Un)	230 V~
Frecuencia nominal	50 Hz
Potencia nominal (Pn) mín.	750 W
Presión nominal	2,2 bar
Longitud del cable	10 m
Caudal máximo	3200 l/h
Temperatura máxima del agua	35 °C
Tamaño máx. del grano	2 mm
Profundidad sumergible	7 m
Altura de agua residual	5 mm
Altura de presión máxima	22 m
Tipo de agua	Agua limpia
Tipo de bomba	Sumergible
Material de la carcasa de la bomba	Polipropileno
Material de la carcasa	Polipropileno
Material del arrollamiento del motor	aluminio
Propulsor	3 piezas
Autoventilación	Sí
Autocebado	Sí
Interruptor automático	Sí
Protección contra funcionamiento en seco	Sí
Protección contra las sobrecargas	Sí

15 DEPARTAMENTO TÉCNICO

• Los interruptores dañados deberán ser sustituidos por nuestros profesionales del servicio de atención de cliente.
• Si el cable de conexión (o el cable de corriente eléctrica) está estropeado, éste tiene que ser sustituido por un cable de conexión específico, del cual sólo dispone nuestro personal de atención al cliente (puesto de servicio). El cambio de los cables de conexión sólo lo debe realizar nuestro personal de atención al cliente (puesto de servicio- véase la última página) o un profesional calificado (experto en electrónica).

16 ALMACENAMIENTO

• Limpie cuidadosamente la máquina y sus accesorios.
• Ajústela fuera del alcance de los niños, en una posición estable y segura, en un lugar seco y al tiempo, evite las temperaturas demasiado altas o demasiados bajas.
• Protéjala de la luz directa. Téngala si es posible a la sombra.
• No lo meta en un saco de Nylon porque la humedad puede dañarla.

17 GARANTÍA

- Este producto está garantizado, de acuerdo con la normativa legal, por un periodo de 36 meses, efectivos desde la fecha de compra por el primer usuario. - Esta garantía cubre todos los defectos materiales o de producción, excepto las baterías, cargadores, las piezas defectuosas sujetas a un desgaste y a rotura normal tales como, en particular, rodamientos, escobillas, cables, enchufes, etc. Los accesorios tales como taladros, brocas, hojas de sierra, etc. tampoco están cubiertos por esta garantía.

- Los daños y/o defectos que fueren la consecuencia de un uso indebido tampoco están cubiertos por las disposiciones de esta garantía.

- Igualmente, declinamos toda responsabilidad por lesiones corporales causadas por el uso inadecuado de la herramienta.

- Las reparaciones deben ser efectuadas por un centro autorizado de servicio al cliente para herramientas Powerplus.

- Se puede obtener más información llamando al número de teléfono 00 32 3 292 92 90.

- El cliente correrá siempre con todos los costes de transporte, salvo si se conviene lo contrario por escrito.

- Al mismo tiempo, si el daño del aparato es la consecuencia de una sobrecarga o de un mantenimiento negligente, no se aceptará ninguna reclamación en el marco de la garantía.

- Se excluye definitivamente de la garantía los daños que fueren la consecuencia de una penetración de líquido o de polvo en exceso, los daños intencionales (aposta o por gran negligencia), así como el resultado de un uso inadecuado (utilización para fines para los cuales no está adaptado), incompetente (por ejemplo, incumpliendo las instrucciones contenidas en este manual), de un ensamblaje realizado por una persona sin experiencia, de rayos, de una tensión incorrecta de la red. Esta lista no es completa.

- La aceptación de reclamaciones en el marco de la garantía nunca puede conducir a la prolongación del periodo de validez de ésta ni al inicio de un nuevo periodo de garantía, en caso de reemplazo del aparato.

- Los aparatos o piezas reemplazadas en el marco de la garantía serán, por lo tanto, propiedad de Varo NV.

- Nos reservamos el derecho de rechazar toda reclamación en la que no se pueda verificar la fecha de compra o que no se pueda demostrar un correcto mantenimiento (limpieza frecuente de las rejillas de ventilación e intervención regular de servicio en las escobillas, etc.).

- Debe conservar el recibo de compra como prueba de la fecha de compra.

- Debe devolver al vendedor la máquina no desmontada, en un estado de limpieza aceptable, en su maleta original (en caso de que se hubiere entregado la máquina en un una maleta), acompañada de su recibo de compra.

18 MEDIO AMBIENTE

Si al cabo de un largo periodo de utilización debiere cambiar la máquina, no la deseche entre los residuos domésticos. Deshágase de ella de una forma que fuere compatible con la protección del medio ambiente.

No se pueden tratar los desechos producidos por las máquinas eléctricas como desechos domésticos. Se les debe reciclar allí donde existan instalaciones apropiadas. Consulte el organismo local o el vendedor para obtener información sobre su reciclaje.

19 DECLARACIÓN DE CONFORMIDAD

VARO N.V. – Vic. Van Rompuy N.V Joseph Van Instraat 9. BE2500 Lier – Bélgica, declara que:

Tipo de aparato: Bomba multietapas sumergible 750 W

Marca: POWERplus

Número del producto: POWXG9540

está en conformidad con los requisitos esenciales y otras disposiciones pertinentes de las Directivas europeas aplicables, basados en la aplicación de las normas europeas armonizadas. Cualquier modificación no autorizada de este aparato anula esta declaración.

Directivas europeas (incluyendo, si se aplica, sus respectivas enmiendas hasta la fecha de la firma):

2011/65/EU

2014/35/EU

2014/30/EU

Normas europeas armonizadas (incluyendo, si se aplica, sus respectivas hasta la fecha de la firma):

EN60335-1:2012

EN60335-2-41: 2003

EN75014-1 : 2017

EN75014-2:2015

EN IEC61000-3-2 : 2019

EN61000-3-3:2013

Custodio de la documentación técnica: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

El suscrito actúa en nombre del director general de la compañía,

Martens Ludo

Ludo Mertens

Asuntos reglamentarios - Director de conformidad
