POWXG9540 - Pompă PowerPlus - Manual de utilizare gratuit

Tip produs	Pompă submersibilă
Marcă	PowerPlus
Model	POWXG9540
Tensiune nominală	230 V~, 50 Hz
Putere nominală	750 W
Presiune nominală	2,2 bar
Debit max	3 200 l/h
Înălțime de refulare max	22 m
Adâncime de submersie max	7 m
Temperatură max. a apei	35 °C
Dimensiunea maximă a granulelor	2 mm
Tip de apă	Apă curată
Materialul carcasei	Polipropilenă (PP)
Lungime cablu	10 m
Siguranță recomandată	6 A minimum
Protecție împotriva funcționării uscate	Da
Protecție împotriva suprasarcinii	Da
Întrerupător cu plutitor reglabil	Da
Aerisire automată	Da
Pornire automată	Da
Garanție	36 luni
Conținutul pachetului	Pompă, manual, conector

Întrebări frecvente - POWXG9540 PowerPlus

Cum se instalează pompa POWXG9540 ?

Instalați pompa în poziție verticală, cu mânerul deasupra. Utilizați o conductă fixă sau flexibilă. Lăsați un spațiu liber de cel puțin 40x40x50 cm în jur pentru mișcarea întrerupătorului cu plutitor. Fixați-o de mâner de un obiect stabil.

Care este temperatura maximă a apei pompate ?

Temperatura maximă a apei este de 35 °C. Nu utilizați pentru lichide mai fierbinți sau agresive.

Ce trebuie făcut dacă pompa nu pornește ?

Verificați alimentarea de la rețea (230 V~) și siguranța (6 A min). Asigurați-vă că întrerupătorul cu plutitor este liber și ridicați-l manual pentru a testa. Dacă problema persistă, contactați serviciul de asistență.

Cum se curăță turbina pompei ?

Debranșați mai întâi pompa. Scoateți cele 7 șuruburi de pe partea inferioară a coșului de aspirație, apoi demontați coșul. Curățați turbina și interiorul cu apă curată. Nu așezați pompa pe turbină. Reasamblați în ordine inversă.

Cum se reglează punctul de comutare al întrerupătorului cu plutitor ?

Glisați cablul plutitorului în crestătura prevăzută pe mâner pentru a modifica nivelul de pornire. Verificați ca plutitorul să nu atingă solul înainte de oprire pentru a evita funcționarea uscată.

Ce tip de apă poate fi pompat ?

Această pompă este proiectată pentru apă curată (temperatură max. 35 °C). Nu utilizați pentru carburanți, produse chimice sau ape cu particule abrazive.

Poate pompa funcționa uscată ?

Nu, pompa nu trebuie să funcționeze uscată. Este echipată cu protecție împotriva funcționării uscate care o oprește automat, dar se recomandă menținerea unui nivel suficient de apă.

Cum se depozitează pompa iarna ?

Curățați cu atenție pompa și depozitați-o într-un loc uscat și temperat, ferit de îngheț și lumina directă. Nu o închideți într-o pungă de nylon pentru a evita umiditatea.

Ce trebuie făcut dacă debitul este insuficient ?

Curățați filtrul de admisie și furtunul de refulare. Verificați ca pompa să nu fie obstruată de impurități. Asigurați-vă că temperatura apei nu depășește 35 °C și că dimensiunea maximă a granulelor este de 2 mm.

Care sunt piesele de schimb disponibile ?

Piesele de schimb, cum ar fi cablul de alimentare, întrerupătorul cu plutitor și turbina, sunt disponibile la serviciul de asistență PowerPlus. Contactați distribuitorul sau serviciul clienți la 00 32 3 292 92 90.

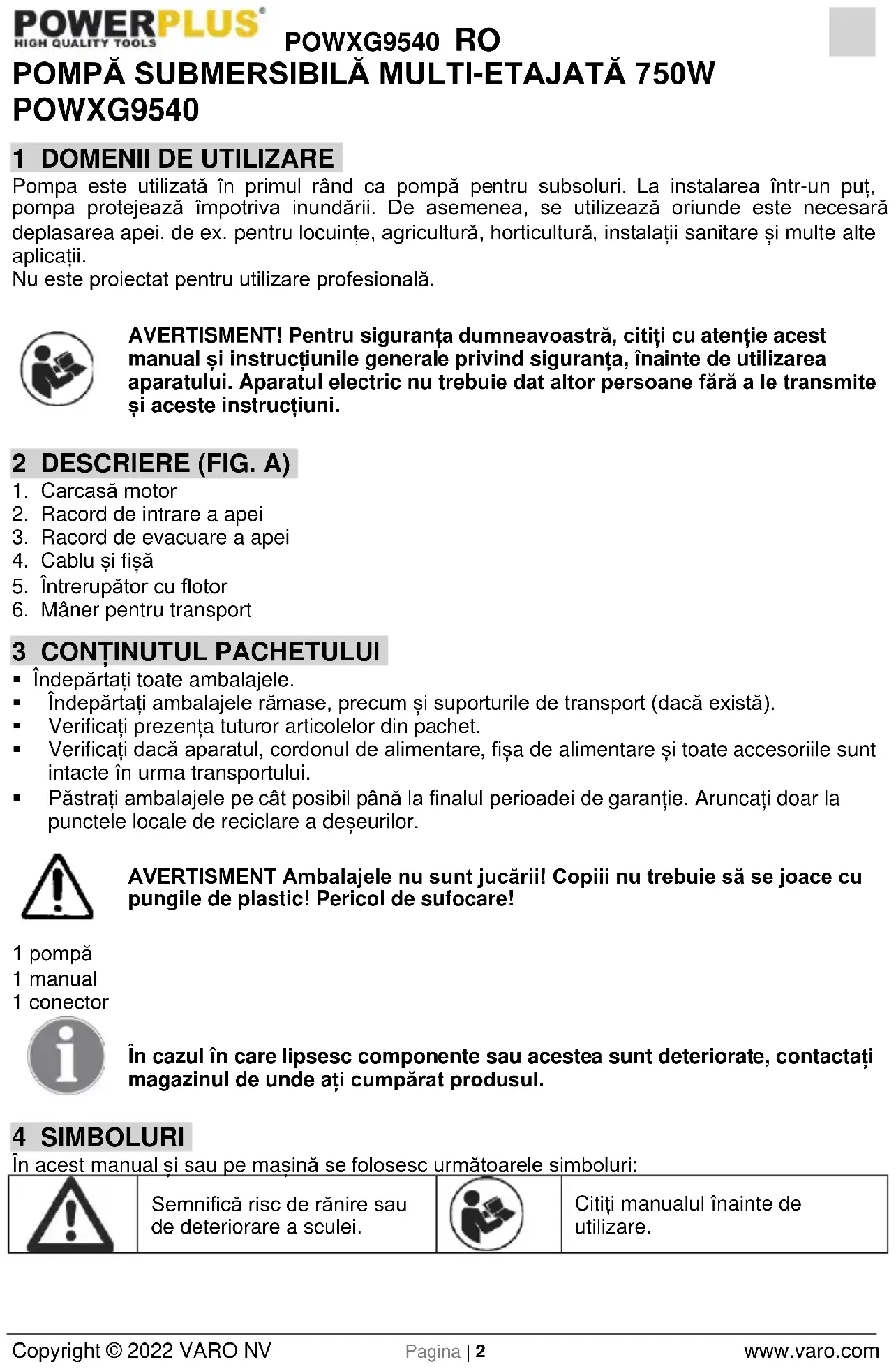

MANUAL DE UTILIZARE POWXG9540 PowerPlus

Pompa este utilizată în primul rând ca pompă pentru subsoluri. La instalarea într-un puț, pompa protejează împotriva inundării. De asemenea, se utilizează oriunde este necesară deplasarea apei, de ex. pentru locuințe, agricultură, horticultură, instalații sanitare și multe alte aplicații.

Nu este proiectat pentru utilizare profesională.

AVERTISMENT! Pentru siguranța dumneavoastră, citiți cu atenție acest manual și instrucțiunile generale privind siguranța, înainte de utilizarea aparatului. Aparatul electric nu trebuie dat altor persoane fără a le transmite și aceste instrucțiuni.

2 DESCRIERE (FIG. A)

1. Carcasă motor
2. Racord de intrare a apei
3. Racord de evacuare a apei
4. Cablu și fişă
5. Întrerupător cu flotor
6. Mâner pentru transport

3 CONTINUTUL PACHETULUI

• Îndepărtati toate ambalajele.
• Îndepărtați ambalajele rămase, precum și suporturile de transport (dacă există).
• Verificați prezența tuturor articolelor din pachet.
• Verificați dacă aparatul, cordonul de alimentare, fișa de alimentare și toate accesoriiile sunt intacte în urma transportului.
• Păstrați ambalajele pe cât posibil până la finalul perioadei de garanție. Aruncați doar la punctele locale de reciclare a deșeurilor.

AVERTISMENT Ambalajele nu sunt jucării! Copiii nu trebuie să se joace cu pungile de plastic! Pericol de sufocare!

1 pompă
1 manual
1 conector

În cazul în care lipsesc componente sau acestea sunt deteriorate, contactați magazinul de unde ați cumpărat produsul.

4 SIMBOLURI

În acest manual și sau pe masină se folosesc următoarele simboluri:

Semnifică risc de rănire sau de deteriorare a sculei.

Citiți manualul înainte de utilizare.

5 AVERTISMENTE GENERALE DE SIGURANȚĂ PRIVIND APARATELE ELECTRICE

Citiți toate avertismentele de siguranță și toate instrucțiunile. Nerespectarea tuturor avertismentelor și a instrucțiunilor poate duce la electrocutare, incendiu și / sau rănirea gravă. Păstrați toate avertismentele și instrucțiunile pentru consultare ulterioară. Termenul „aparat electric” folosit în cadrul avertismentelor se referă atât la aparatul alimentat de la priză (prin cablul de alimentare), cât și la aparatul alimentat cu baterii (fără fir).

6 ÎNAINTE DE PORNIRE, RETINETI URMĂTOARELE

- Pompa poate fi conectată la orice priză cu împământare instalată în conformitate cu reglementările. Tensiunea de alimentare a prizei trebuie să fie de 230-240 V \~ 50 Hz. Siguranță min. 6 A.

Atentie!

În caz de utilizare în apropierea piscinelor sau a heleșteielor sau în zona de protecție a acestora, pompa trebuie prevăzută cu disjuncor cu curent rezidual cu intensitate nominală de declanșare de max. 30 mA (în conformitate cu VDE 0100 (standard german), secțiunile 702 și 738). Este interzisă utilizarea pompei în prezența persoanelor în piscină sau heleșteu! Apelati la un electrician!

Atentie!

(Important pentru siguranța dvs.) Înainte de pornirea noi pompe submersibile, solicitați unui specialist verificarea următoarelor articole:

• Ímpământare.
  ■ Conductor de nul.
• Disjuncorul cu curent de defect trebuie să respecte reglementările de siguranță pentru centrale electrice și să funcționeze perfect.
  Legăturile electrice trebuie protejate împotriva umezelii.
  În caz de pericol de inundare, legăturile electrice trebuie plasate la un nivel mai ridicat.
  ■ Evitati prin orice mijloace circulatia fluidelor corozive si a materialelor abrazive.
• Pompa submersibilă cu motor trebuie protejată împotriva înghetului.
• Pompa trebuie protejată împotriva functionării în gol.
• Impiedicati prin măsuri corespunzătoare accesul copiilor.

Densitate

Pompa submersibilă cu motor este destinată circulației apei cu temperatura maximă de 35 °C. Este interzisă utilizarea pompei pentru alte fluide, în special carburanți, produse de curățat și alte substanțe chimice!

7 MONTAREA

Această pompă este proiectată pentru instalare în exclusivitate în spații casnice:

• în locuri unde există pericol de inundatii,
• în colectoare de apă sau puturi.

Păstrați liber spațiul din jurul pompei, astfel încât întrerupătorul cu flotor să poată funcționa fără a fi blocat (de ex., utilizați un colector de apă de cel puțin 40x40x50 cm).

Pompa este proiectată să funcționeze în lichide care au temperaturi care nu depășesc 35 °C.

Pompa poate fi instalată:

• cu conductă fixă,
  ■ sau cu conductă flexibilă.

Trebuie fixată cu mânerul furnizat în acest scop sau fixată pe fundul colectorului de apă (acesta trebuie curățat de impurități sau nămol).

Dacă nivelul apei este mic (perioadă lungă de secetă), aveți grijă să vă asigurați că, după uscare, pornirea pompei nu este împiedicată de impurități sau nămol. Prin urmare, trebuie să vă asigurați că locul de instalare a pompei este curat; în plus, puneți în funcțiune din când în când pompa.

Pompa trebuie utilizată întotdeauna în poziție verticală (mânerul deasupra); se recomandă asigurarea pompei cu un cablu (sau un obiect similar) fixat de mâner, iar celălalt capăt de un obiect static ușor accesibil.

8 REȚEAUA ELECTRICĂ

Înainte de pornirea pompei asigurați-vă că:

• Pompa trebuie acționată cu un dispozitiv de protecție diferențială la curenți reziduali; dispozitivul trebuie să aibă un curent nominal diferențial de regim care să nu depășească 30 mA.
• Tensiunea rețelei electrice corespunde cu tensiunea indicată pe plăcuța de identificare a pompei (230 V\~ / 50 Hz).

Consultati-vă cu un electrician specialist.

Asigurați-vă că siguranța de protecție a prizei de curent electric are cel puțin 6 amperi.

Avertisment! În cazul în care este deteriorat cablul de alimentare, acesta trebui înlocuit de către o persoană calificată, pentru a evita orice pericol.

9 PUNEREA ÎN FUNCTIUNE

După instalarea pompei conform acestor instrucțiuni, aceasta este gata de lucru.

10 SERVICE-UL

• Deconectați cablul de alimentare înainte de orice reglaje sau de efectuarea de lucrări de service.
• Pompa nu necesită întreținere specifică, dar, pentru o durată mai mare de exploatare, vă recomandăm să verificați și să curățați spațiul în care este instalată pompa (de exemplu, la fiecare trei luni).
• Pentru utilizare temporară, curătati pompa cu apă curată după fiecare utilizare.

11 CURĂȚAREA TURBINEI

Înainte de a începe operațiunile de curățare scoateți ștecărul din priza de curent electric.

Dacă în corpul pompei există depuneri masive, partea inferioară trebuie dezasamblată după cum urmează:

■ scoateti cele 7 suruburi din partea de jos a sorbului.
■ decuplati sorbul de la corpul pompei.
- Curățati pompa cu apă curată.

Avertisment! Nu așezați pe sol turbina pompei și nici nu o țineți de acest punct!

- Pentru reasamblare, repetați operațiunile de mai sus în ordine inversă.

12 REGLAREA PUNCTULUI DE COMUTARE

Punctul întrerupătorului cu flotor poate fi reglat prin ajustarea canelurilor.

Înainte de pornire, verificați următoarele aspecte:

• întrerupătorul cu flotor trebuie instalat astfel încât nivelul punctului de comutare să poată fi atins ușor, cu efort foarte mic. Puteți asigura acest lucru după cum urmează: scufundați pompa într-un container plin cu apă și ridicați cu grijă, cu mâna, întrerupătorul cu flotor, apoi coborâți-l. În acest fel puteți verifica dacă pompa pomește și se oprește.
• Asigurati-vă că nu este prea mic spațiul liber dintre capul întrerupătorului cu flotor și dispozitivul de ancorare. Dacă spațiul liber nu este suficient de larg, nu se poate garanta funcționarea perfectă.
• În ceea ce privește reglajul, asigurați-vă că întrerupătorul cu flotor nu atinge podeaua, înainte de oprirea pompei. Avertisment! Pericol de funcționare în gol.
• Pentru a modifica nivelul de pornire, glisați cablului flotorului în canelura furnizată în acest scop pe mâner.

13 ANOMALII - CAUZE - REMEDII

Anomalii	Cauze	Remediere
Pompa nu pornește	Nu este pusă sub tensiune de la întrerupătorÎntrerupătorul cu flotor nu este conectat la circuit	Verificați tensiunea rețelei electriceRidicați flotorul
Pompa nu evacuează	Filtrul de admisie a apei este înfundatEste blocată țeava de evacuare	Curățați cu jet de apă filtrul de admisieDesfundați țeava
Pompa nu se oprește	Întrerupătorul cu flotor este blocat în partea de sus	Deblocați flotorul și repozitionați pompa
Debitul este necorespunzător	Filtrul de admisie a apei este înfundatDebitul de pompare scade din cauza înfundării pompei cu impurități din apă	Curățați filtrulCurățați pompa și spațiul din jur în care funcționează aceasta
Pompa se oprește după un interval scurt de funcționare	Dispozitivul de protecție a motorului oprește pompa deoarece apa este prea murdară.Apa este prea fierbinte, dispozitivul de protecție la căldură oprește pompa.	Scoateți stecărul din priza de curent electric și curățați pompa și colectorul de apăVerificați ca temperatura apei să nu depășească 35 °C!

14 DATE TEHNICE

Tensiune nominală c.a. min (Un)	230 V~
Frecvență nominală	50 Hz
Putere nominală (Pn) min.	750 W
Presiune nominală	2,2 bar
Lungime cablu	10 m
Debit maxim	3200 l/h
Temperatura maximă a apei	35 °C
Granularitate maximă	2 mm
Adâncime sub apă	7 m
Înălțimea apei reziduale	5 mm
Înălțime max. sub presiune	22 m
Tipul apei	Apă curată
Tipul pompei	Submersibilă
Material carcasă pompă	PP
Materialul carcasei	PP
Materialul înfășurărilor motorului	Aluminiu
Rotor	3 bucăți
Evacuare automată	Da
Auto-amorsare	Da
Comutare automată	Da
Protectie la funcționarea în gol	Da
Protectie la suprasarcină	Da

15 DEPARTAMENTUL DE SERVICE

• Întrerupătoarele deteriorate trebuie înlocuite de departamentul nostru de service post-vânzare.
  În cazul în care cablul de conectare (sau fișa de alimentare) sunt deteriorate, trebuie înlocuite cu un cablu de conectare disponibil la departamentul nostru de service. Înlocuirea cablului de conectare trebuie făcută doar de departamentul nostru de service (vezi ultima pagină) sau de o persoană calificată (electrician calificat).

16 DEPOZITAREA

• Curățați temeinic întreaga mașină și accesoriiile sale.
• Nu depozitați la îndemâna copiilor. Depozitați într-o poziție stabilă și sigură, la loc uscat și răcoros, evitând temperaturile prea ridicate sau prea scăzute.
• Protejați aparatul de expunere la acțiunea directă a soarelui. Dacă este posibil, păstrați aparatul într-un loc întunecos.
• Nu păstrați în pungi de plastic, pentru a evita acumularea umezelii.

17 GARANTIE

- Acestui produs i se acordă garanție conform reglementărilor legale pentru o perioadă efectivă de 36 de luni de la data cumpărării de către primul utilizator. - Această garanție acoperă toate defectele de materiale sau de producție, cu excepția bateriilor, a încărcătoarelor, a pieselor defecte din cauza uzurii normale, precum sunt, în special, rulmenții, periile, cablurile, fișele, etc. Accesoriiile precum frezele, burghiele, pânzele de ferăstrău etc. nu sunt nici ele acoperite de această garanție.

- Deteriorarea și/sau defectiunile rezultate ca urmare a utilizării necorespunzătoare nu sunt acoperite de prevederile garantiei.

- Nu se asumăm, de asemenea, nicio responsabilitate pentru vătămarea corporală ce are drept cauză utilizarea necorespunzătoare a aparatului.

- Reparațiile pot fi efectuate doar de către un centru de service autorizat pentru sculele Powerplus.

- Puteți obține întotdeauna mai multe informații, apelând numărul de telefon [phone].

- Toate costurile de transport trebuie suportate de client, în afara cazului în care s-a convenit în alt fel, în scris.

- În același timp, nu se poate ridica nicio pretenție în garanție dacă deteriorarea aparatului se datorează întretinerii neglijente sau suprasolicitării.

- Se exclude în mod categoric de la garanție defectiunea datorată pătrunderii de fluide, pătrunderii excessive a prafului, deteriorarea intenționată (cu intenție sau din neglijență gravă), utilizarea inadecvată (doar pentru destinații pentru care acest dispozitiv nu este potrivit), utilizarea incompetentă (de ex nerespectarea instrucțiunilor din manual), fulgere sau asamblarea de către un nespecialist, tensiune incorrectă de alimentare de la rețea. Această listă nu este exhaustivă.

- Acceptarea pretențiilor în garanție nu poate duce niciodată la prelungirea perioadei de garanție, nici la începutul unei noi perioade de garanție în cazul înlocuirii unui aparat.

- Aparatele sau componentele înlocuite în garanție rămân prin urmare proprietatea Varo NV.

- Ne rezervăm dreptul de a respinge orice pretenție pentru care cumpărarea nu poate fi verificată sau dacă este clar că produsul nu a fost întreținut în mod corespunzător. (fante de aerisire curate, perii de cărbune întretinute periodic, ...)

Dovada cumpărării trebuie păstrată ca dovadă a datei cumpărării.

- Scula nedemontată trebuie înapoiată comerciantului într-o stare acceptabilă de curățenie, (în cutia sa originală dacă e cazul) și împreună cu dovada cumpărării.

18 MEDIU

În cazul în care aparatul trebuie înlocuit după utilizare intensă, nu îl aruncați laolaltă cu gunoiul menajer, ci depozitați-l într-un mod sigur pentru mediu.

Deşeurile produse de părți ale mașinilor electrice nu trebuie manipulate la fel cu gunoiul menajer. Reciclați atunci când există această posibilitate, Pentru recomandări privind reciclarea, consultați autoritățile locale sau magazinul de achiziție.

19 DECLARATIA DE CONFORMITATE

VARO N.V. -Vic. Van Rompuy N.V Joseph Van Instraat 9 - BE2500 Lier - BELGIA, declară că

produsul: Pompă submersibilă multi-etajată 750W

marcă de comerț: POWERplus

model: POWXG9540

este în conformitate cu specificațiile esențiale și alte prevederi relevante ale Directivelor Europene aplicabile, pe baza aplicării standardelor europene armonizate. Orice modificare neautorizată a aparatelor atrage după sine anularea acestei declarații.

Directivele europene (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii):

2011/65/EU

2014/35/EU

2014/30/EU

Standardele europene armonizate (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii):

EN60335-1:2012

EN60335-2-41: 2003

EN75014-1:2017

EN75014-2:2015

EN IEC61000-3-2:2019

EN61000-3-3:2013

Persoana care păstrează documentația tehnică : Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Subsemnatul acționează în numele Directorului general executiv al societății,

Martens Ludo

Ludo Mertens

Divizia de reglementare – Director de conformitate
