POWXG9540 - насос PowerPlus - Бесплатное руководство пользователя

Тип продукта	Погружной насос
Бренд	PowerPlus
Модель	POWXG9540
Номинальное напряжение	230 В~, 50 Гц
Номинальная мощность	750 Вт
Номинальное давление	2,2 бар
Максимальный расход	3 200 л/ч
Максимальная высота подачи	22 м
Максимальная глубина погружения	7 м
Максимальная температура воды	35 °C
Максимальный размер частиц	2 мм
Тип воды	Чистая вода
Материал корпуса	Полипропилен (PP)
Длина кабеля	10 м
Рекомендуемый предохранитель	6 A минимум
Защита от сухого хода	Да
Защита от перегрузки	Да
Регулируемый поплавковый выключатель	Да
Автоматическая вентиляция	Да
Автоматический запуск	Да
Гарантия	36 месяцев
Содержимое упаковки	Насос, руководство, соединитель

Часто задаваемые вопросы - POWXG9540 PowerPlus

Как установить насос POWXG9540?

Установите насос в вертикальном положении, ручкой вверх. Используйте фиксированный или гибкий трубопровод. Оставьте свободное пространство не менее 40x40x50 см вокруг для движения поплавкового выключателя. Закрепите насос за ручку к устойчивому объекту.

Какова максимальная температура перекачиваемой воды?

Максимальная температура воды составляет 35 °C. Не используйте для более горячих или агрессивных жидкостей.

Что делать, если насос не запускается?

Проверьте питание от сети (230 В~) и предохранитель (6 А мин). Убедитесь, что поплавковый выключатель свободен, и поднимите его вручную для проверки. Если проблема не устранена, обратитесь в сервисную службу.

Как очистить рабочее колесо насоса?

Сначала отключите насос. Снимите 7 винтов с нижней стороны всасывающей корзины, затем разберите корзину. Очистите рабочее колесо и внутреннюю часть чистой водой. Не ставьте насос на рабочее колесо. Соберите в обратном порядке.

Как настроить точку переключения поплавкового выключателя?

Переместите кабель поплавка в предназначенную прорезь на ручке, чтобы изменить уровень запуска. Убедитесь, что поплавок не касается дна до остановки, чтобы избежать сухого хода.

Какой тип воды можно перекачивать?

Этот насос предназначен для чистой воды (максимальная температура 35 °C). Не используйте для топлива, химикатов или воды с абразивными частицами.

Может ли насос работать на сухом ходу?

Нет, насос не должен работать на сухом ходу. Он оснащен защитой от сухого хода, которая автоматически отключает его, но рекомендуется всегда поддерживать достаточный уровень воды.

Как хранить насос зимой?

Тщательно очистите насос и храните его в сухом, теплом месте, защищенном от мороза и прямых солнечных лучей. Не помещайте в нейлоновый пакет, чтобы избежать влажности.

Что делать, если расход недостаточен?

Очистите всасывающий фильтр и напорный шланг. Убедитесь, что насос не засорен примесями. Проверьте, что температура воды не превышает 35 °C, а максимальный размер частиц составляет 2 мм.

Какие запасные части доступны?

Запасные части, такие как кабель питания, поплавковый выключатель и рабочее колесо, доступны в сервисной службе PowerPlus. Обратитесь к продавцу или в службу поддержки по телефону 00 32 3 292 92 90.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ POWXG9540 PowerPlus

RU РУССКИЙ ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

BG БЪЛГАРСКИ ПРЕВОД НА ОРИГИНАЛНОТО РЬКОВОДСТВО

1 ОБЛАСТЬ ПРИМЕНЕНИЯ......2
2 ОПИСАНИЕ (РИС. А) 2
3 СОДЕРЖИМОЕ УПАКОВКИ....2
4 УСЛОВНЫЕ ОБОЗНАЧЕНИЯ....2
5 ОБЩАЯ ИНСТРУКЦИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С ЭЛЕКТРОИНСТРУМЕНТОМ ...... 3
6 ПЕРЕД ЗАПУСКОМ, ОБРАТИТЕ ВНИМАНИЕ НА СЛЕДУЮЩЕЕ! 3
7 УСТАНОВКА 3
8 ЭЛЕКТРОПИТАНИЕ 4
9 ВВОД В ЭКСПЛУАТАЦИЮ ....4
10 ОБСЛУЖИВАНИЕ 4
11 ОЧИСТКА ТУРБИНЫ....4
12 НАСТРОЙКА ТОЧКИ ПЕРЕКЛЮЧЕНИЯ....5
13 НЕИСПРАВНОСТИ – ПРИЧИНЫ – СПОСОБЫ УСТРАНЕНИЯ .. 5
14 ТЕХНИЧЕСКИЕ ДАННЫЕ 6
15 ОТДЕЛ СЕРВИСНОГО ОБСЛУЖИВАНИЯ......6
16 ХРАНЕНИЕ....6
17 ГАРАНТИЯ....7
18 ОКРУЖАЮЩАЯ СРЕДА....7
19 ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ 8

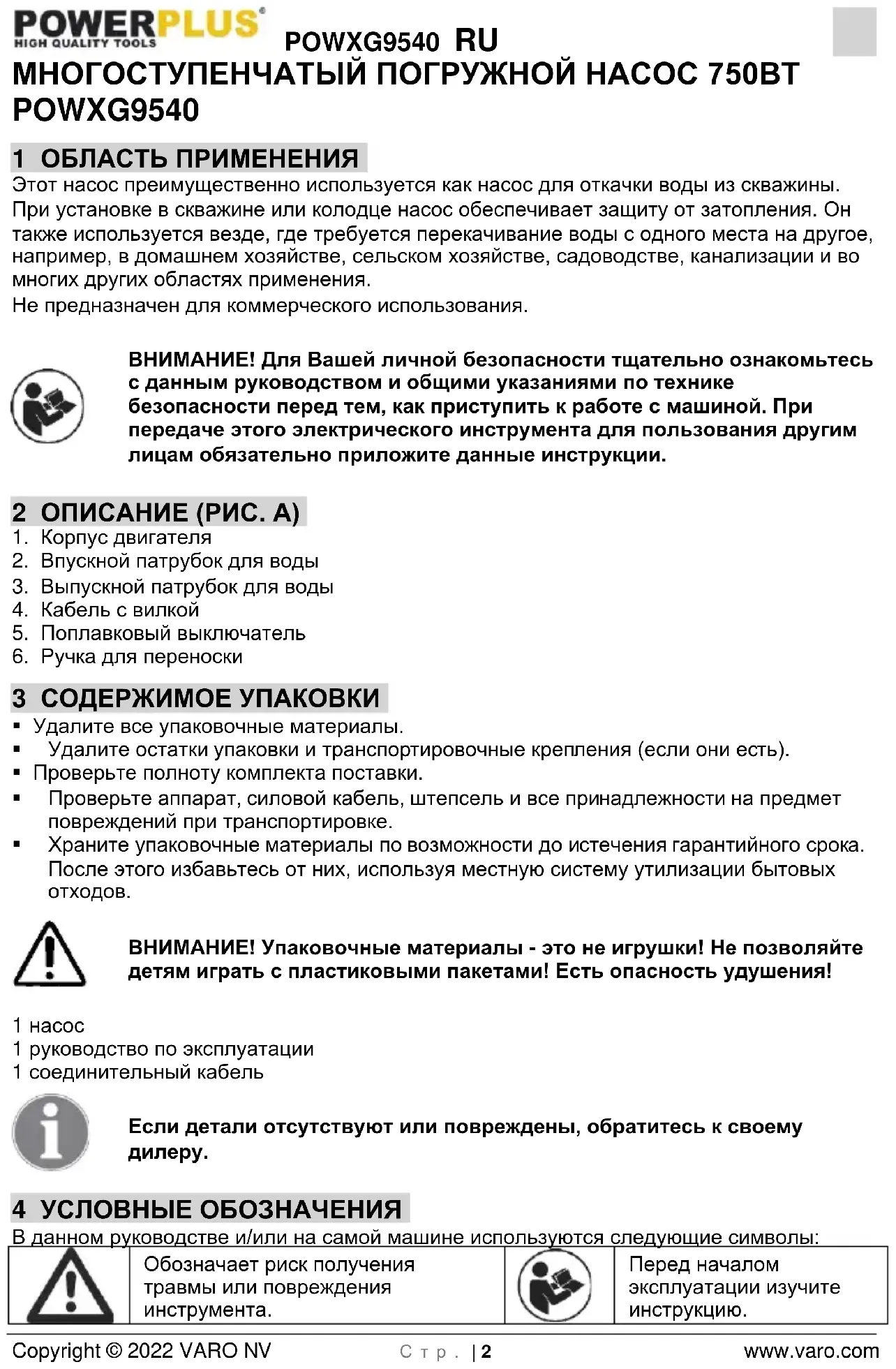

МНОГОСТУПЕНЧАТЫЙ ПОГРУЖНОЙ НАСОС 750ВТ POWXG9540

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Этот насос преимущественно используется как насос для откачки воды из скважины. При установке в скважине или колодце насос обеспечивает защиту от затопления. Он также используется везде, где требуется перекачивание воды с одного места на другое, например, в домашнем хозяйстве, сельском хозяйстве, садоводстве, канализации и во многих других областях применения.

Не предназначен для коммерческого использования.

ВНИМАНИЕ! Для Вашей личной безопасности тщательно ознакомьтесь с данным руководством и общими указаниями по технике безопасности перед тем, как приступить к работе с машиной. При передаче этого электрического инструмента для пользования другим лицам обязательно приложите данные инструкции.

2 ОПИСАНИЕ (РИС. А)

1. Корпус двигателя
2. Впускной патрубок для воды
3. Выпускной патрубок для воды
4. Кабель с вилкой
5. Поплавковый выключатель
6. Ручка для переноски

3 СОДЕРЖИМОЕ УПАКОВКИ

▪ Удалите все упаковочные материалы.
Удалите остатки упаковки и транспортировочные крепления (если они есть).
- Проверьте полноту комплекта поставки.
- Проверьте аппарат, силовой кабель, штепсель и все принадлежности на предмет повреждений при транспортировке.
- Храните упаковочные материалы по возможности до истечения гарантийного срока. После этого избавьтесь от них, используя местную систему утилизации бытовых отходов.

ВНИМАНИЕ! Упаковочные материалы - это не игрушки! Не позволяйте детям играть с пластиковыми пакетами! Есть опасность удушения!

1 насос
1 руководство по эксплуатации
1 соединительный кабель

Если детали отсутствуют или повреждены, обратитесь к своему дилеру.

4 УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

В данном руководстве и/или на самой машине используются следующие символы:

Обозначает риск получения травмы или повреждения инструмента.

Перед началом эксплуатации изучите инструкцию.

5 ОБЩАЯ ИНСТРУКЦИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С ЭЛЕКТРОИНСТРУМЕНТОМ

Прочтите все указания инструкции по технике безопасности. Несоблюдение указаний инструкции может привести к поражению электрическим током, пожару и/или серьёзной травме. Сохраните инструкцию для последующего использования. Термин

"электроинструмент" в инструкции по технике безопасности относится к Вашему электроинструменту, работающему от электросети (с кабелем) или от батареи (без кабеля).

6 ПЕРЕД ЗАПУСКОМ, ОБРАТИТЕ ВНИМАНИЕ НА СЛЕДУЮЩЕЕ!

- Насос можно подключить к любой безопасной вилке, установленной согласно инструкциям. Вилка должна быть рассчитана на напряжение питания 230 В \~ 50 Гц с минимальным плавким предохранителем на 6 А.

Предупреждение!

Если насос будет использоваться вблизи плавательных бассейнов или садовых прудов и в их зоне защиты, он должен быть оснащен устройством защитного отключения (УЗО) с номинальным током срабатывания не более 30 мА (согласно VDE 0100, части 702 и 738). Нельзя использовать насос, если в плавательном бассейне или в садовом пруду находятся люди! Обратитесь к специалисту-электрику!

Внимание!

(Важная информация для вашей безопасности) Перед запуском в работу вашего нового погружного насоса поручите специалисту проверку следующих элементов:

■ Заземление
- Нулевой провод
- Выключатели тока короткого замыкания должны соответствовать правилам техники безопасности при эксплуатации электроустановок и должны работать безупречно.
Электрические соединения должны иметь защиту от влаги.
- При угрозе затопления электрические соединения должны переноситься на более высокое место.
- Во что бы то ни стало следует избегать циркуляции агрессивных жидкостей, а также абразивных материалов.
■ Погружной электронасос должен иметь защиту от замерзания.
- Насос должен иметь защиту от работы всухую.
- Следует принять надлежащие меры для предотвращения доступа к устройству детей.

Совместимость

Погружной насос рассчитан на циркуляцию воды с максимальной температурой 35 °C.

Этот насос нельзя использовать для других жидкостей, особенно для моторного топлива, моющих жидкостей и других химических продуктов!

7 УСТАНОВКА

Этот насос предназначен исключительно для бытового применения:

▪ в местах, где существует риск затопления.
■ в отстойниках или колодцах.
Оставьте вокруг насоса свободное пространство, чтобы поплавковый выключатель мог работать без блокировки (напр., используйте отстойник с минимальными размерами 40x40x50 см).

Насос рассчитан на работу в жидкости, температура которой не превышает 35 °C.

Он может устанавливаться:

▪ с любым жестким трубопроводом.

- или гибким трубопроводом.

Он должен быть закреплен с помощью предусмотренной для этого ручки или установлен на дне отстойника (оно должно быть чистым, без загрязнений или осадка)

POWXG9540 RU

Если уровень воды низкий (длительный период засухи), внимательно следите за тем, чтобы любые загрязнения или осадок после высыхания не препятствовали запуску насоса. Следовательно, необходимо следить за чистотой места установки насоса и периодически запускать насос.

Насос всегда должен использоваться в вертикальном положении (ручка сверху).

Рекомендуется закрепить насос, прикрепив трос (или аналогичный предмет) к ручке, а другой конец – к легкодоступному статическому объекту.

8 ЭЛЕКТРОПИТАНИЕ

Перед запуском насоса убедитесь, что:

• Насос питается от устройства остаточного дифференциального тока с номинальным рабочим дифференциальным током, не превышающим 30 мА.
• Напряжение сети соответствует напряжению, указанному на паспортной табличке насоса (230 В\~/50 Гц).

Обратитесь за советом к специалисту-электрику.

Убедитесь, что защитный предохранитель сетевой розетки рассчитан на ток не менее 6 ампер.

Предупреждение! Поврежденный кабель питания должен заменяться квалифицированным специалистом во избежание риска опасности.

9 ВВОД В ЭКСПЛУАТАЦИЮ

После установки насоса, как указано в данной инструкции, он готов к работе.

10 ОБСЛУЖИВАНИЕ

• Перед выполнением любых регулировок или операций обслуживания отсоедините насос от сетевой розетки.
• Насос не требует какого-либо специального обслуживания, но для увеличения срока службы мы рекомендуем проверять и очищать место, где установлен насос (например, каждые три месяца).
• При временном использовании промойте насос чистой водой после его использования.

11 ОЧИСТКА ТУРБИНЫ

Перед началом операций очистки выньте вилку из сетевой розетки.

Если в корпусе насоса имеются тяжелые отложения, нижнюю часть необходимо демонтировать следующим образом:

■ Выкрутите 7 винтов с нижней стороны всасывающей сетки.
- Отсоедините всасывающую сетку от корпуса насоса.
- Промойте насос чистой водой.

Предупреждение! Не кладите насос на турбину и не держите его за это место!

- Для повторной сборки повторите описанные выше операции в обратной последовательности.

12 НАСТРОЙКА ТОЧКИ ПЕРЕКЛЮЧЕНИЯ

Точку переключения поплавкового выключателя можно настроить путем регулировки пазов.

Перед включением насоса проверьте следующее:

• Поплавковый выключатель должен быть установлен таким образом, чтобы уровень точки переключения мог быть легко достигнут с минимальными усилиями.
  Убедитесь в этом следующим образом: погрузите насос в емкость, наполненную водой, и осторожно поднимите поплавковый выключатель рукой, затем опустите его. Таким образом, вы можете убедиться, что насос запускается и останавливается.
• Убедитесь, что зазор между головкой поплавкового выключателя и устройством крепления поплавкового выключателя не слишком мал. Если зазор недостаточно большой, безупречная работа не гарантируется.
• Что касается регулировки, убедитесь, что поплавковый выключатель не касается дна до остановки насоса. Предупреждение! Риск работы всухую.
• Чтобы изменить уровень запуска, вставьте трос поплавка в паз, предусмотренный для этой цели на ручке.

13 НЕИСПРАВНОСТИ – ПРИЧИНЫ – СПОСОБЫ УСТРАНЕНИЯ

Неисправности	Причины	Способы устранения
Насос не запускается	▪ Не подключено питание▪ Поплавковый выключатель не подключен к цепи	▪ Проверьте напряжение сети▪ Поднимите поплавок
Насос не откачивает воду	▪ Засорен всасывающий фильтр▪ Забит отводящий трубопровод	▪ Очистите всасывающий фильтр струей воды▪ Освободите трубопровод
Насос не останавливается	▪ Поплавковый выключатель заблокирован в верхней части	▪ Освободите поплавок и снова установите насос
Недостаточная производительность	▪ Засорен всасывающий фильтр▪ Падение производительности насоса из-за засорения загрязнениями, содержащимися в воде	▪ Очистите фильтр.▪ Очистите насос и окружающую его среду
Насос останавливается после непродолжительной работы	▪ Устройство защиты двигателя останавливает насос из-за слишком грязной воды▪ Вода слишком горячая, тепловая защита останавливает насос	▪ Выньте вилку из розетки и очистите насос и отстойник▪ Убедитесь, что температура воды не превышает 35 °C!

14 ТЕХНИЧЕСКИЕ ДАННЫЕ

Номинальное напряжение перем. тока (Un)	230 В~
Номинальная частота сети	50 Гц
Номинальная мощность (Pn)	750 Вт
Номинальное давление	2,2 бар
Длина кабеля	10 м
Макс. производительность	3200 л/ч
Макс. температура воды	35 °C
Макс. размер фильтруемых частиц	2 мм
Глубина погружения	7 м
Остаточный уровень воды	5 мм
Макс. высота подъема воды	22 м
Тип воды	чистая вода
Тип насоса	погружной
Материал корпуса насоса	ПП
Материал корпуса	ПП
Материал обмотки двигателя	алюминий
Рабочее колесо	трехкомпонентное
Самовентилирование	Да
Самовсасывание	Да
Автоматическое переключение	Да
Защита от работы всухую	Да
Защита от перегрузки	Да

15 ОТДЕЛ СЕРВИСНОГО ОБСЛУЖИВАНИЯ

• Замена поврежденных выключателей должна производиться нашим отделом послепродажного обслуживания.
• Если силовой кабель (или штепсель) поврежден, его следует заменить аналогичным силовым кабелем, который поставляется нашим отделом обслуживания. Замена силового кабеля должна производиться только нашим отделом обслуживания (см. последнюю страницу) или квалифицированным лицом (электриком).

16 ХРАНЕНИЕ

■ Тщательно очищайте всю машину и ее оснастку.
- Храните ее вне доступа для детей, в прохладном и сухом месте, избегайте слишком высоких и слишком низких температур.
- Защищайте ее от воздействия прямых солнечных лучей. Храните ее в темноте, если возможно.
- Не храните ее в полиэтиленовых мешках во избежание накопления влажности.

17 ГАРАНТИЯ

• В соответствии с законодательными требованиями, данный продукт обеспечивается гарантией на срок 36 месяцев, исчисляемый с даты приобретения первым покупателем.
• Данная гарантия покрывает все недостатки материала и производства изделия. Она не предусматривает возмещение дефектов деталей, возникших в результате естественного износа, что касается прокладок, щеток, кабелей и штекеров, а также принадлежностей, таких, как сверла, полотниша пил и т.
  д.; повреждений и дефектов, появившихся вследствие ненадлежащего обращения, несчастных случаев, внесения изменений в конструкцию; также непредусматривает возмещение транспортных расходов.
• Повреждения и/или дефекты, возникшие в результате ненадлежащей эксплуатации, также не подпадают под гарантийные обязательства.
• Кроме того, мы снимаем с себя всякую ответственность за травмы, полученные в результате ненадлежащего использования инструмента.
• Ремонт может выполняться только в авторизованном центре обслуживания покупателей инструментов Powerplus.
• Вы всегда можете получить дополнительную информацию по телефону 00 32 3 292 92 90.
• Все транспортные расходы покрываются покупателем, если нет письменного соглашения о противоположном.
  В то же время, гарантийная жалоба не принимается, если повреждение устройства является результатом небрежного обслуживания или перегрузки.
• Определенно исключается из гарантии повреждение вследствие проникновения жидкости, сильного запыления, преднамеренного повреждения (нарочно или по грубой небрежности), ненадлежащего использования (использование для целей, для которых устройство не предназначено), некомпетентного использования (напр., пренебрегая инструкциями, приведенными в руководстве), сборки неспециалистом, удара молнии, подключения к сети с несоответствующим напряжением. Данный список не является исчерпывающим.
• Принятие гарантийных жалоб никогда не является основанием для продления гарантийного периода или назначения нового гарантийного периода вслучае замены устройства.
• Устройства или детали, замененные по гарантии, остаются в собственности Varo NV.
• Мы оставляем за собой право отказать в удовлетворении жалобы, если факт покупки не может быть подтвержден или если ясно, что за изделием не производился надлежащий уход. (Очистка вентиляционных отверстий, регулярное обслуживание угольных щеток, и т. д.).
  В качестве доказательства даты покупки следует хранить чек.
• Ваше устройство следует возвращать поставщику в неразобранном виде, в приемлемо чистом состоянии, (в оригинальной противоударной упаковке, если таковая у устройства имелась), приложив документ о покупке.

18 ОКРУЖАЮЩАЯ СРЕДА

Если ваш аппарат требует замены после длительного использования, не выбрасывайте его вместе с домашним мусором, а используйте экологически безопасный способ для его утилизации.

С отходами электрических машин нельзя поступать, как с обычными домашними отходами. Позаботьтесь об утилизации там, где для этого есть соответствующие установки. Проконсультируйтесь у местных органов власти или у продавца о возможности утилизации.

19 ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ

VARO N.V. - Vic. Van Rompuy N.V Joseph Van Instraat 9 - BE2500 Lier - БЕЛЬГИЯ, настоящим заявляет, что

Продукт: Многоступенчатый погружной насос 750Вт

Mapka: POWERplus

Модель: POWXG9540

соответствует обязательным требованиям и иным соответствующим положениям действующих Европейских директив, основанных на Европейских гармонизированных стандартах. Любое несанкционированное изменение устройства аннулирует данное заявление.

Европейские директивы (включая, если применимо, их поправки до даты подписания):

2011/65/EU

2014/35/EU

2014/30/EU

Европейские гармонизированные стандарты (включая, если применимо, их поправки до даты подписания):

EN60335-1:2012

EN60335-2-41: 2003

EN75014-1 : 2017

EN75014-2:2015

EN IEC61000-3-2:2019

EN61000-3-3:2013

Держатель технической документации: Филип Ванкерхов (Philippe Vankerkhove), VARO – Vic. Van Rompuy N.V.

Нижеподписавшийся действует от имени Исполнительного директора компании,

Mertens Ludo

Ludo Mertens

Отдел нормоконтроля – Менеджер по вопросам согласований
