Tipo de produto	Bomba submersível
Marca	PowerPlus
Modelo	POWXG9540
Tensão nominal	230 V~, 50 Hz
Potência nominal	750 W
Pressão nominal	2,2 bar
Vazão máx	3 200 l/h
Altura de recalque máx	22 m
Profundidade de submersão máx	7 m
Temperatura máx da água	35 °C
Tamanho máximo de grão	2 mm
Tipo de água	Água limpa
Material do corpo	Polipropileno (PP)
Comprimento do cabo	10 m
Fusível recomendado	6 A mínimo
Proteção contra funcionamento a seco	Sim
Proteção contra sobrecargas	Sim
Interruptor de bóia ajustável	Sim
Ventilação automática	Sim
Escorvamento automático	Sim
Garantia	36 meses
Conteúdo da embalagem	Bomba, manual, conector

Perguntas frequentes - POWXG9540 PowerPlus

Como instalar a bomba POWXG9540?

Instale a bomba na posição vertical, com a alça na parte superior. Use um conduto fixo ou flexível. Deixe um espaço livre de pelo menos 40x40x50 cm ao redor para o movimento do interruptor de bóia. Fixe-a pela alça a um objeto estável.

Qual é a temperatura máxima da água bombeada?

A temperatura máxima da água é de 35 °C. Não use para líquidos mais quentes ou agressivos.

O que fazer se a bomba não ligar?

Verifique a alimentação elétrica (230 V~) e o fusível (6 A min). Certifique-se de que o interruptor de bóia está livre e levante-o manualmente para testar. Se o problema persistir, entre em contato com o serviço pós-venda.

Como limpar a turbina da bomba?

Desconecte primeiro a bomba. Remova os 7 parafusos do lado inferior do cesto de aspiração e desmonte o cesto. Limpe a turbina e o interior com água limpa. Não coloque a bomba sobre a turbina. Remonte na ordem inversa.

Como ajustar o ponto de comutação do interruptor de bóia?

Deslize o cabo da bóia no entalhe previsto na alça para modificar o nível de partida. Verifique se a bóia não toca o chão antes da parada para evitar funcionamento a seco.

Que tipo de água pode ser bombeado?

Esta bomba é projetada para água limpa (temperatura máx 35 °C). Não use para combustíveis, produtos químicos ou águas com matérias abrasivas.

A bomba pode funcionar a seco?

Não, a bomba não deve funcionar a seco. Ela é equipada com uma proteção contra funcionamento a seco que a desliga automaticamente, mas é recomendável manter sempre um nível de água suficiente.

Como armazenar a bomba no inverno?

Limpe cuidadosamente a bomba e guarde-a em um local seco e temperado, protegido do gelo e da luz direta. Não a coloque em um saco de nylon para evitar umidade.

O que fazer se a vazão for insuficiente?

Limpe o filtro de admissão e a mangueira de recalque. Verifique se a bomba não está obstruída por impurezas. Certifique-se de que a temperatura da água não exceda 35 °C e que o tamanho máximo do grão seja de 2 mm.

Quais são as peças de reposição disponíveis?

As peças sobressalentes, como o cabo de alimentação, o interruptor de bóia e a turbina, estão disponíveis no serviço pós-venda PowerPlus. Entre em contato com o revendedor ou com o serviço de atendimento ao cliente pelo número 00 32 3 292 92 90.

MANUAL DE UTILIZADOR POWXG9540 PowerPlus

1 APLICAÇÃO 2
2 DESCRIÇÃO (FIG. A)....2
3 LISTA DE CONTEÚDO DA EMBALAGEM....2
4 SÍMBOLOS....2
5 PROCEDIMENTOS GERAIS DE SEGURANÇA....3
6 A CONSIDERAR ANTES DA COLOCAÇÃO EM SERVIÇO!......3
7 INSTALAÇÃO .... 3
8 FONTE DE ENERGIA....4
9 COLOCAÇÃO EM FUNCIONAMENTO ....4
10 MANUTENÇÃO! 4
11 LIMPAR A TURBINA 4
12 DEFINIR O PONTO DO INTERRUPTOR....5
13 ANOMALIAS - CAUSAS - SOLUÇÕES......5
14 DADOS TÉCNICOS....6
15 DEPARTAMENTO DE SERVIÇO......6
16 ARMAZENAMENTO....6
17 GARANTIA....7
18 MEIO-AMBIENTE 7
19 DECLARAÇÃO DE CONFORMIDADE 8

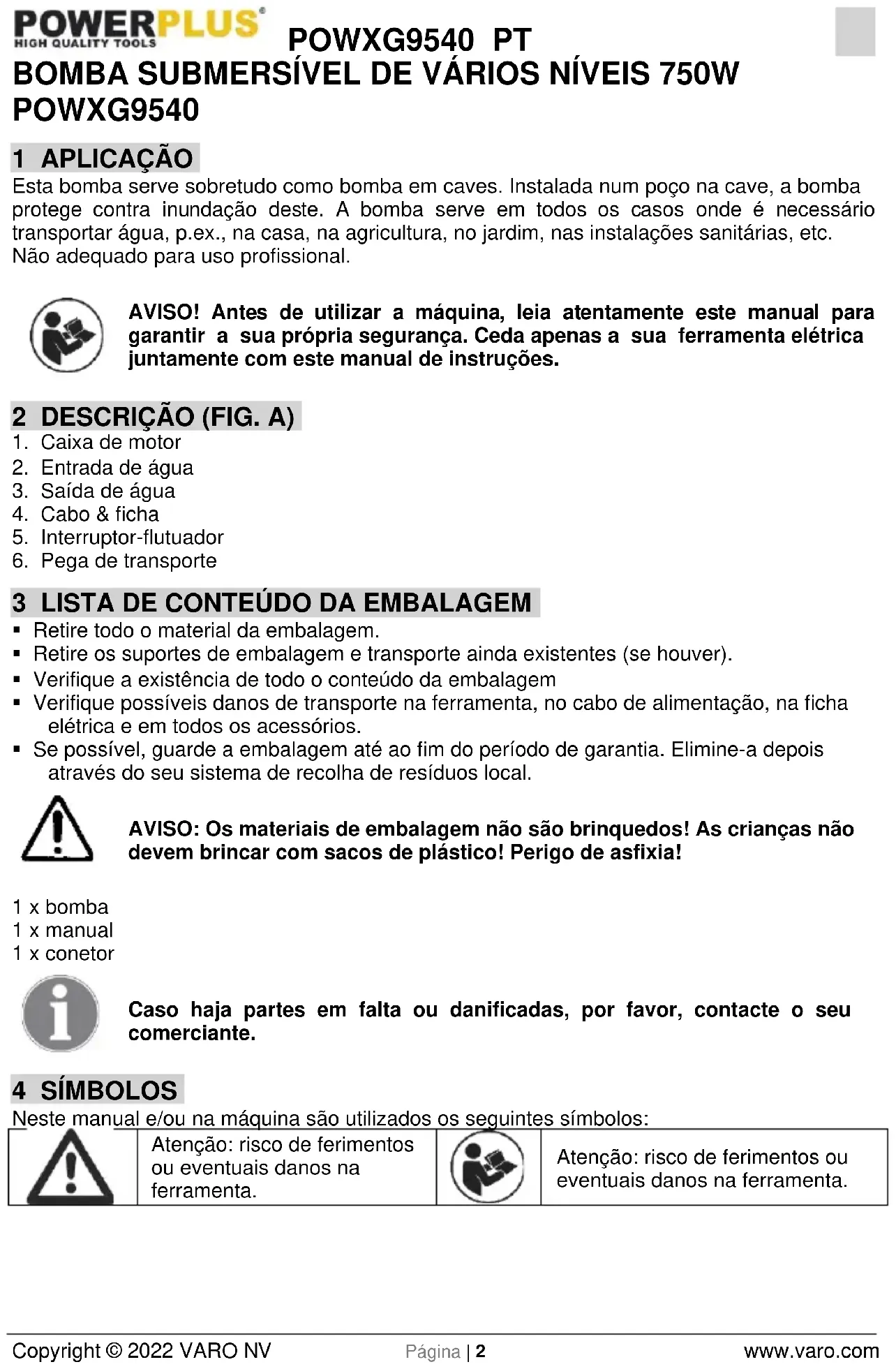

BOMBA SUBMERSÍVEL DE VÁRIOS NÍVEIS 750W POWXG9540

1 APLICAÇÃO

Esta bomba serve sobretudo como bomba em caves. Instalada num poço na cave, a bomba protege contra inundação deste. A bomba serve em todos os casos onde é necessário transportar água, p.ex., na casa, na agricultura, no jardim, nas instalações sanitárias, etc. Não adequado para uso profissional.

AVISO! Antes de utilizar a máquina, leia atentamente este manual para garantir a sua própria segurança. Ceda apenas a sua ferramenta elétrica juntamente com este manual de instruções.

2 DESCRIÇÃO (FIG. A)

1. Caixa de motor
2. Entrada de água
3. Saída de água
4. Cabo & ficha
5. Interruptor-flutuador
6. Pega de transporte

3 LISTA DE CONTEÚDO DA EMBALAGEM

• Retire todo o material da embalagem.
• Retire os suportes de embalagem e transporte ainda existentes (se houver).
• Verifique a existência de todo o conteúdo da embalagem
• Verifique possíveis danos de transporte na ferramenta, no cabo de alimentação, na ficha elétrica e em todos os acessórios.
• Se possível, guarde a embalagem até ao fim do período de garantia. Elimine-a depois através do seu sistema de recolha de resíduos local.

AVISO: Os materiais de embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico! Perigo de asfixia!

1 x bomba
1 x manual
1 x conetor

Caso haja partes em falta ou danificadas, por favor, contacte o seu comerciante.

4 SÍMBOLOS

Neste manual e/ou na máquina são utilizados os seguintes símbolos:

Atenção: risco de ferimentos ou eventuais danos na ferramenta.

Atenção: risco de ferimentos ou eventuais danos na ferramenta.

5 PROCEDIMENTOS GERAIS DE SEGURANÇA

Leia todos os avisos de segurança e todas as instruções. O não-cumprimento dos avisos e instruções podem provocar choque elétrico, incêndio e /ou ferimentos graves. Guarde todos os avisos e instruções para referência futura. O conceito utilizado a seguir de „Ferramenta elétrica” refere-se a ferramentas elétricas com cabo de alimentação ou alimentação por bateria (sem cabo elétrico).

6 A CONSIDERAR ANTES DA COLOCAÇÃO EM SERVIÇO!

- A conexão elétrica deve-se realizar através duma ficha com contacto de segurança, tensão de 230 Volts/50Hz, fusível mínimo: 6 amperes.

Atenção!

Em piscinas, lagos de jardins e na sua zona de proteção, so é permitido usar a bomba com um interruptor por corrente de defeito que dispara com uma corrente nominal máx. de 30 mA (conforme a norma alemã VDE 0100, partes 702 e 738). Se estiverem pessoas na piscina ou no lago do jardim, não é permitido usar a bomba. Consulte o seu eletricista especializado.

Atenção!

(Para a sua segurança) Antes de colocar a sua nova bomba submersível em funcionamento mande inspecionar por um especialista:

• a ligação à terra;
  ■ a ligação ao neutro;
• o circuito do disjuntor de corrente de defeito. Este deve corresponder às regras de segurança das companhias fornecedoras de energia e devem funcionar perfeitamente.
• Proteger as conexões elétricas por encaixe contra humidade.

- Em caso de existir perigo de inundação, instalar as conexões por encaixe na zona não atingível pela inundação.

- Não aspirar líquidos agressivos, nem substâncias abrasivas!

■ Proteger a bomba submersível contra geada.

■ Proteger a bomba contra o funcionamento a seco.

- Aplicar medidas apropriadas para evitar o alcance da bomba por crianças.

Resistência

A bomba submersível que adquiriu foi concebida para a circulação de água com uma temperatura máxima de 35 °C. É proibido utilizá-la para outros líquidos, em particular, combustível para motores, substâncias de limpeza e outros produtos químicos!

7 INSTALAÇÃO

Esta bomba está concebida para instalação exclusivamente doméstica:

• Em locais onde exista um risco de inundação.
• Em reservatórios e poços.

Mantenha um espaço vazio à volta da bomba para que o interruptor flutuante possa trabalhar sem ficar bloqueado (por ex., use um reservatório de, pelo menos, 40 cm x 40 cm x 50 cm).

A bomba está concebida para operar em líquidos não excedendo 35 °C.

Pode ser instalada:

• Através de uma conduta fixa.
• Ou de uma conduta flexível.

Deve ser fixada pela pega fornecida para essa finalidade ou colocada no fundo do reservatório (tem de estar limpo sem impurezas ou lama).

Se o nível da água for baixo (longo período de seca), tenha cuidado para se certificar de que, após secar, quaisquer impurezas ou lama, não impedem o arranque da bomba.

Consequentemente, deve certificar-se de que o local onde a bomba está instalada está limpo e colocar a bomba em funcionamento de vez em quando.

A bomba deve ser sempre usada na posição vertical (a pega na parte superior), recomenda-se a fixação da bomba através de uma corda (ou similar) à pega e a outra extremidade a um objeto estático de fácil acesso.

8 FONTE DE ENERGIA

Antes de ligar a bomba certifique-se de que:

• A bomba será alimentada por um dispositivo de corrente diferencial residual, com uma corrente diferencial de operação nominal não superior a 30 mA.
• A tensão da fonte de energia corresponde à tensão indicada na placa de identificação da bomba (230 V\~/50 Hz).

Peca aconselhamento ao seu eletricista.

Certifique-se de que o fusível que protege a tomada é de, pelo menos, 6 amperes.

Aviso! Se o cabo de alimentação ficar danificado, deve ser substituído por um profissional para evitar o risco de perigo.

9 COLOCAÇÃO EM FUNCIONAMENTO

Após instalar a bomba como indicado nestas instruções, está pronta a funcionar.

10 MANUTENÇÃO!

• Desligue a ficha da tomada antes de realizar quaisquer ajustes ou proceder a trabalhos de manutenção.
• A bomba não requer manutenção específica mas para prolongar o tempo de vida útil, recomendamos a realização de uma verificação e uma limpeza da área onde a bomba está instalada (trimestralmente, por exemplo).
• Para uma utilização temporária, limpe a bomba com água limpa após a utilização.

11 LIMPAR A TURBINA

Remova a ficha da tomada antes de iniciar as operações de limpeza

Caso existam depósitos pesados no corpo da bomba, a parte inferior tem de ser desmontada como se segue:

• Remova os 7 parafusos do lado inferior do cesto de succão.
• Separe o cesto de succão do corpo da bomba.
• Limpe a bomba com água limpa.

Aviso! Não pouse a bomba na turbina nem a segure por este ponto!

- Para voltar a montar, repita as operações acima na ordem inversa.

12 DEFINIR O PONTO DO INTERRUPTOR

O ponto do interruptor flutuante pode ser ajustado ao ajustar os entalhes.

Verifique os seguintes pontos antes de ligar:

• O interruptor flutuante tem de ser instalado para que a alavanca do ponto do interruptor possa ser facilmente alcançado com muito pouco esforço. Certifique-se disto como se segue: mergulhe a bomba num recipiente cheio de água e levante o interruptor flutuante cuidadosamente à mão, de seguida, desça-o. Assim, pode verificar se a bomba inicia e para.
• Certifique-se de que a folga entre a cabeça do interruptor flutuante e o dispositivo de ancoragem do interruptor flutuante não é demasiado pequena. Se a folga não for suficientemente larga, a operação em perfeitas condições fica comprometida.
• Relativamente ao ajuste, certifique-se de que o interruptor flutuante não toca no chão antes de parar a bomba. Aviso! Risco de ficar seco.
• Para modificar o nível de início, deslize o cabo flutuante para o entalhe fornecido para essa finalidade na pega.

13 ANOMALIAS - CAUSAS - SOLUÇÕES

Anomalias	Causas	Soluções
A bomba não liga	▪ Não ligada▪ O interruptor flutuante não está ligado ao circuito	▪ Verifique a tensão da corrente▪ Levante o flutuante
A bomba não descarrega	▪ O filtro de entrada está obstruído▪ O tubo de descarga está preso	▪ Limpe o filtro de entrada com um jato de água▪ Solte o tubo
A bomba não para	▪ O interruptor flutuante está bloqueado na parte superior	▪ Solte o flutuante e reposicione a bomba
A taxa de fluxo não é adequada	▪ O filtro de entrada está obstruído▪ A taxa de fluxo do bombeamento cai porque a bomba está obstruída com impurezas da água	▪ Limpe o filtro▪ Limpe a bomba e o seu ambiente
A bomba para após trabalhar por breves momentos	▪ O dispositivo de proteção do motor para a bomba pois a água está muito suja▪ A água está demasiado quente, o protetor de calor para a bomba	▪ Retire a ficha e limpe a bomba e o reservatório▪ Certifique-se de que a temperatura da água não excede 35 °C!

14 DADOS TÉCNICOS

Tensão nominal CA min (Un)	230 V~
Frequência nominal	50 Hz
Potência nominal (Pn) min:	750 W
Pressão nominal	2,2 bar
Comprimento do cabo	10 m
Taxa máx. de fluxo	3200 l/h
Temperatura máx. de água	35 °C
Tamanho máx. dos grãos	2 mm
Profundidade submersível	7 m
Altura da água residual	5 mm
Altura de pressão máx.	22 m
Tipo de água	Água limpa
Tipo de bomba	Submersível
Material da caixa da bomba	PP
Material da caixa	PP
Material do motor de enrolamento	Alumínio
Impulsor	3 peças
Autoventilação	Sim
Autoferrante	Sim
Interruptor automático	Sim
Proteção de funcionamento a seco	Sim
Proteção de sobrecarga	Sim

15 DEPARTAMENTO DE SERVIÇO

• Os interruptores danificados têm de ser substituídos pela nossa oficina de assistência ao cliente.
• Se o cabo de ligação (ou a ficha elétrica) estiver danificado, este tem de ser substituído por um cabo de ligação com características próprias, que pode ser obtido junto do nosso serviço de assistência ao cliente (serviço de assistência técnica). A substituição do cabo de ligação deve apenas ser efetuada pelo nosso serviço de assistência ao cliente (serviço de assistência técnica – ver última página) ou por uma pessoa qualificada (eletricista).

16 ARMAZENAMENTO

• Limpe cuidadosamente toda a máquina e todos os respetivos acessórios.
• Mantenha-a afastada das crianças, numa posição estável e segura, num local seco e temperado e evite as temperaturas demasiado elevadas ou demasiado baixas.
• Proteja-a da luz direta. Se possível, mantenha a bomba num local escuro.
• Não a coloque em sacos de plástico, visto que pode causar o risco da formação de humidade.

17 GARANTIA

• Este produto tem uma garantia de acordo com as regulamentações legais para um período de 36 meses efetivos a partir da data de aquisição pelo primeiro utilizador.
• Esta garantia cobre todas as falhas do material ou produção, mas não inclui: defeitos do desgaste de utilização normal e peças desgastadas, como suportes, escovas, cabos, tomadas ou acessórios como brocas, puas, lâminas de serra, etc., danos ou defeitos que sejam resultado de abusos, acidentes ou alterações, nem os custos de transporte.
• Esta garantia cobre todas as falhas do material ou produção, mas não inclui baterias, carregadores, defeitos do desgaste de utilização normal tais como, em particular, rolamentos, escovas, cabos, tomadas... Acessórios, tais como, brocas, puas, lâminas de serra, etc. também não estão cobertas por esta garantia.

- Danos e/ou defeitos resultantes de utilização inadequada também não estão cobertos pelas condições de garantia.

- Renunciamos também qualquer responsabilidade por quaisquer ferimentos corporais resultantes de utilização inadequada da ferramenta.

- As reparações apenas devem ser levadas a cabo por um centro de serviço ao cliente autorizado para ferramentas Powerplus.

- A qualquer momento pode obter mais informação através do número 00 32 3 292 92 90.

- Quaisquer custos de transporte devem sempre ser imputados ao cliente, exceto se acordado de outra forma por escrito.

- Ao mesmo tempo, não pode ser entregue qualquer reivindicação de garantia, se o dano do aparelho resulta de uma manutenção negligente ou de uma sobrecarga.

- Uma exclusão definitiva da garantia resulta de danos causados por permeação de líquidos, penetração excessiva de poeira, danificação intencional (deliberadamente ou devido à grave falta de cuidados), uso não apropriado (utilização para fins não adequados para este aparelho), utilização não qualificada (p.ex. não respeitando as instruções dadas neste manual), montagem incorreta, queda de raio, voltagem de rede incorreta. Esta lista não é restritiva.

- Nunca a aceitação de reivindicações de garantia pode levar à prolongamento da garantia ou ao início de um novo período de garantia em caso da substituição do aparelho.

- Por isso, aparelhos ou componentes substituídos sob garantia ficam na posse de Varo NV.

- Nós reservamos o direito de rejeitar qualquer reivindicação onde a aquisição não possa ser verificada ou quando é visível que o produto não foi utilizado corretamente. (Limpeza das ranhuras de ventilação, escovas de carvão utilizadas com regularidade, ...)

- Deverá guardar o seu talão de compra como prova de aquisição do produto.

- A sua ferramenta desmontada deverá ser devolvida ao representante num estado de limpeza aceitável, na sua caixa de transporte original (aplicável às unidades acompanhadas da prova de compra).

18 MEIO-AMBIENTE

Se a sua máquina necessitar de ser substituída após uma utilização prolongada, não a coloque no lixo doméstico. Elimine-a de uma forma ecologicamente segura.

O lixo produzido pelas máquinas elétricas não pode ser eliminado com o lixo doméstico normal. Faça a reciclagem onde existam instalações adequadas.

Consulte as autoridades locais ou o seu revendedor para conselhos sobre a recolha e a eliminação.

19 DECLARAÇÃO DE CONFORMIDADE

VARO N.V. – Vic. Van Rompuy N.V Joseph Van Instraat 9 – BE2500 Lier – Bélgica, declara que,

Designação do aparelho: Bomba submersível de vários níveis 750W

Marca: POWERplus

Modelo n°.: POWXG9540

se encontra em conformidade com os requisitos essenciais e outras provisões relevantes das Diretivas Comunitárias aplicáveis, com base na aplicação das normas Europeias harmonizadas. Qualquer alteração não autorizada do equipamento anula esta declaração.

Diretivas Europeias (incluindo, se aplicável, as respetivas emendas até à data de assinatura):

2011/65/EU

2014/35/EU

2014/30/EU

Normas Europeias harmonizadas (incluindo, se aplicável, as respetivas emendas até à data de assinatura):

EN60335-1 : 2012

EN60335-2-41: 2003

EN75014-1:2017

EN75014-2:2015

EN IEC61000-3-2:2019

EN61000-3-3:2013

Detentor da Documentação Técnica: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

O signatário atua em nome da administração da empresa,

Martens Ludo

Ludo Mertens

Assuntos Regulamentares – Gestor de Conformidade
