| Typ produktu | Ponorné čerpadlo |
| Značka | PowerPlus |
| Model | POWXG9540 |
| Menovité napätie | 230 V~, 50 Hz |
| Menovitý výkon | 750 W |
| Menovitý tlak | 2,2 bar |
| Maximálny prietok | 3 200 l/h |
| Maximálna výtlačná výška | 22 m |
| Maximálna hĺbka ponoru | 7 m |
| Maximálna teplota vody | 35 °C |
| Maximálna veľkosť zŕn | 2 mm |
| Typ vody | Čistá voda |
| Materiál krytu | Polypropylén (PP) |
| Dĺžka kábla | 10 m |
| Odporúčaná poistka | 6 A minimálne |
| Ochrana proti chodu nasucho | Áno |
| Ochrana proti preťaženiu | Áno |
| Nastaviteľný plavákový spínač | Áno |
| Automatické vetranie | Áno |
| Automatické nasávanie | Áno |
| Záruka | 36 mesiacov |
| Obsah balenia | Čerpadlo, návod, konektor |
Často kladené otázky - POWXG9540 PowerPlus
Otázky používateľov k POWXG9540 PowerPlus
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš čerpadlo vo formáte PDF zadarmo! Nájdite svoj návod POWXG9540 - PowerPlus a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. POWXG9540 značky PowerPlus.

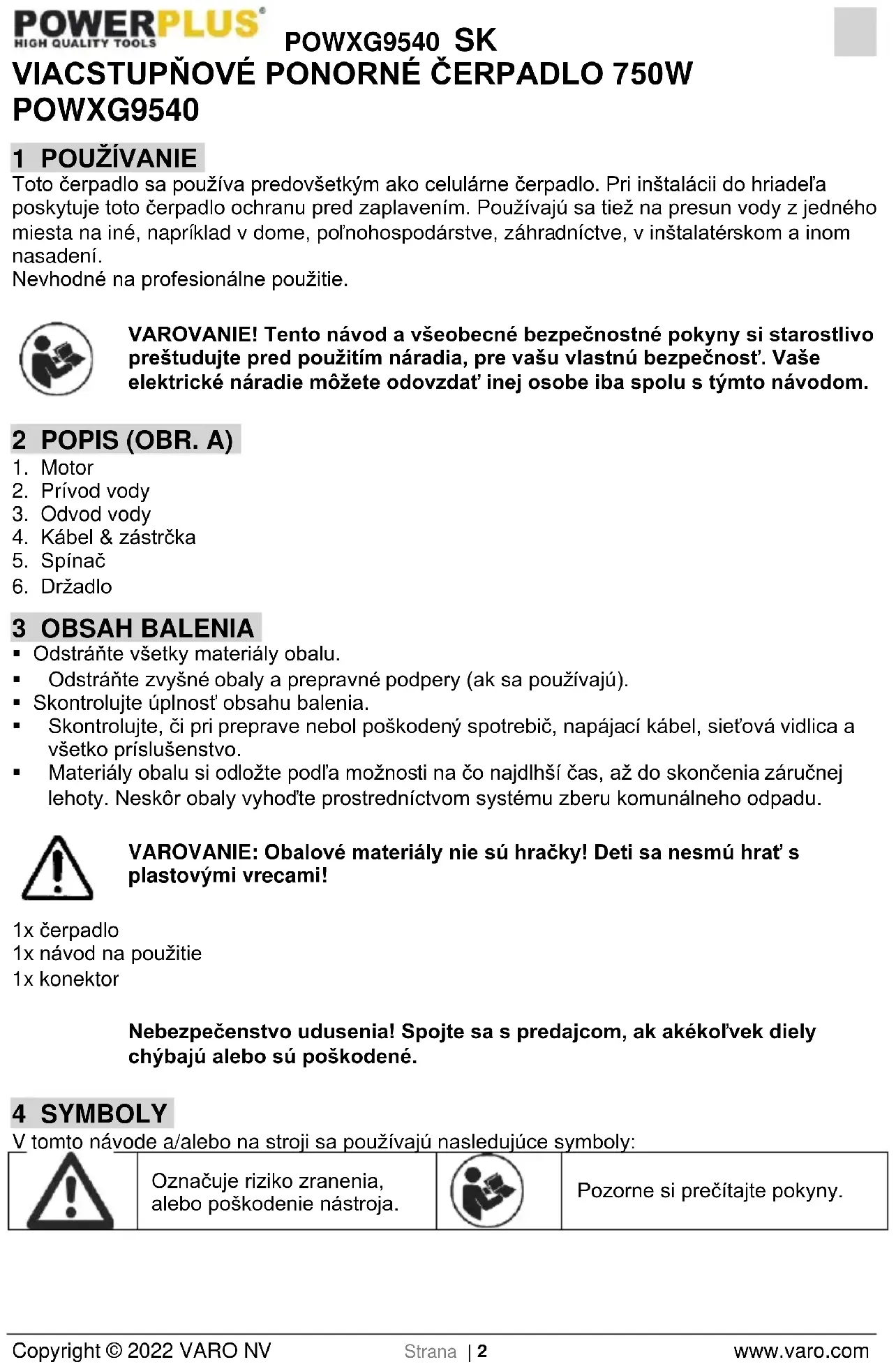

NÁVOD NA OBSLUHU POWXG9540 PowerPlus
■ S pevným potrubím.
Toto čerpadlo sa používa predovšetkým ako celulárne čerpadlo. Pri inštalácii do hriadel'a poskytuje toto čerpadlo ochranu pred zaplavením. Používajú sa tiež na presun vody z jedného miesta na iné, napríklad v dome, poľnohospodárstve, záhradníctve, v inštalatérskom a inom nasadení.
Nevhodné na profesionálne použitie.
VAROVANIE! Tento návod a všeobecné bezpečnostné pokyny si starostlivo preštuđujte pred použitím náradia, pre vašu vlastnú bezpečnost'. Vaše elektrické náradie môžete odovzdat' inej osobe iba spolu s týmto návodom.
2 POPIS (OBR. A)
- Odstráňte všetky materiály obalu.
- Odstráňte zvyšné obaly a prepravné podpery (ak sa používajú).
- Skontrolujte úplnosť obsahu balenia.
- Skontrolujte, či pri preprave nebol poškodený spotrebič, napájací kábel, sietová vidlica a všetko príslušenstvo.
- Materiály obalu si odložte podľa možnosti na čo najdlhší čas, až do skončenia záručnej lehoty. Neskôr obaly vyhod’te prostredníctvom systému zberu komunálneho odpadu.
VAROVANIE: Obalové materiály nie sú hračky! Deti sa nesmú hrat's plastovými vrecami!
Nebezpečenstvo udusenia! Spojte sa s predajcom, ak akékol'vek diely chýbajú alebo sú poškodené.
4 SYMBOLY
V tomto návode a/alebo na stroji sa používajú nasledujúce symboly:
 | Označuje riziko zranenia, alebo poškodenie nástroja. |  | Pozorne si prečítajte pokyny. |
5 VŠEOBECNÉ BEZPEČNOSTNÉ VAROVANIA PRE ELEKTRICKÉ NÁRADIE
Starostlivo si prečítajte všetky bezpečnostné varovania a všetky pokyny. Nedodržiavanie všetkých varovaní a pokynov môže spôsobit' úder elektrickým prúdom, požiar a/alebo závažný úraz. Odložte si všetky varovania a pokyny na prípad, ak ich budete v budúcnosti potrebovať. Termín „elektrické náradie“ v týchto varovaniach označuje vaše elektrické náradie s napájaním zo siete (s káblom) alebo elektrické náradie napájané akumulátorom (bez kábla).
6 PRED SPUSTENÍM SI ZAPAMÄTAJTE NASLEDOVNÉ BODY!
Čerpadlo môžete pripojit' k akejkoľvek nárazuvzdornej zástrčke, ktorá bola nainštalovaná v súlade s predpismi. Napájacie napätie zástrčky musí byť 230 V/50 Hz. Poistka min. 6 A.
Upozornenie!
Ked' sa čerpadlo bude používať v blízkosti bazénov alebo záhradných jazierok a v chránenej oblasti, musí byť vybavené pozemným prerušovačom obvodu s nominálnym vypínacím prúdom max. 30 mA (podľa VDE 0100, časť 702 a 738). Čerpadlo sa nesmie prevádzkovat', ked' sú v bazéne alebo jazierku l’udia! Kontaktujte prosím elektrikára!
Pozor!
(Dôležité pre vašu vlastnú bezpečnost') Pred spustením chodu vášho nového ponorného čerpadla si technikovi nechajte skontrolovať nasledujúce položky:
- uzemňovací spoj,
■ nulový vodič, - vypínač poruchového prúdu musí splňat' bezpečnostné predpisy pre elektrické zariadenia a musí bezchybne fungovať.
- Elektrické spoje musia byt' chránené pred vlhkost'ou.
- Ak existuje nebezpečenstvo zaplavenia, elektrické spoje musia byť vedené do vyššieho terénu.
- Za každú cenu musíte zabrániť cirkulácii agresívnych tekutín, ako aj cirkulácii abrazívnych materiálov.
- Ponorné motorom poháňané čerpadlo musí byť chránené pred mrazom.
Čerpadlo musí byt' chránené pred chodom naprázdno. - Pomocou vhodných opatrení zabráňte, aby mali k zariadeniu prístup deti.
Konzistencia
Vaše ponorné čerpadlo je určené na cirkuláciu vody s maximálnou teplotou 35 °C. Toto čerpadlo sa nemôže používať pre iné kvapaliny, hlavne nie pre motorové palivá, čistiace kvapaliny a iné chemické produkty!
7 INŠTALÁCIA
■ Na miestach, kde hrozia záplavy.
■ V čerpacej záchytke alebo studni.
Okolo čerpadla ponechajte prázdny priestor, aby plavákový spínač nič neblokovalo (napr. použite záchytku najmenej 40x40x50 cm).
Čerpadlo je určené na prevádzku v kvapaline s teplotou nepresahujúcou 35 °C.
■ Bud's pevným potrubím.
■ Alebo flexibilným potrubím.
Musí byt' pripevnené držadlom určeným na tento účel alebo umiestneným v spodnej časti záchytky (musí byt' čisté bez nečistôt alebo kalu)
Ak je hladina vody nízka (dlhé obdobie sucha), dávajte pozor, aby všetky nečistoty alebo kaly po vysušení nebránili spusteniu čerpadla. V dôsledku toho sa musíte uistiť, že miesto, kde je čerpadlo nainštalované, je čisté a z času na čas čerpadlo spustiť.
Čerpadlo sa musí vždy používať vo vzpriamenej polohe (držadlom nahor), odporúča sa zaistiť čerpadlo pripevnením lana (alebo podobného predmetu) k rukoväti a druhým koncom k ľahko prístupnému statickému predmetu.
8 NAPÁJANIE ZO SIETE
- Napájanie čerpadla musí byt' chránené prúdovým chráničom s menovitým prúdom nepresahujúcim 30 mA.
- Sieťové napätie sa zhoduje s napätím uvedeným na identifikačnom štítku čerpadla (230 V\~/50 Hz).
Požiadajte o radu špecializovaného elektrikára.
Uistite sa, že poistka chrániaca elektrickú zásuvku má hodnotu najmenej 6 A.
Po inštalácii čerpadla, ako je uvedené v týchto pokynoch, je čerpadlo pripravené na prácu.
10 SERVIS!
- Pred akýmkol'vek nastavením alebo vykonávaním servisných činností odpojte elektrickú zásuvku.
Čerpadlo nevyžaduje žiadnu špecifickú údržbu, ale kvôli dlhšej životnosti odporúčame skontrolovať a vyčistiť priestor, v ktorom je čerpadlo nainštalované (napr. každé tri mesiace). - Pri dočasnom použití vyčistite čerpadlo po použití čistou vodou.
11 ČISTENIE TURBÍNY
Ak sú v telese čerpadla silné usadeniny, spodnú čast' je potrebné demontovat' takto:
- Odskrutkujte 7 skrutiek zo spodnej strany sacieho koša.
- Odpojte sací kôš od telesa čerpadla.
- Čerpadlo vyčistite čistou vodou.
Upozornenie! Neodkladajte čerpadlo na turbínu ani ho v tomto bode nedržte!
- Pri spätnej montáži zopakujte vyššie uvedené operácie v opačnom poradí.
12 NASTAVENIE SPÍNACIEHO BODU
Pred zapnutím skontrolujte nasledujúce body:
- Spínací bod plavákového spínača musí byť nastavený tak, aby l'ahko spínal. Zaistite to nasledujúcim spôsobom: ponorte čerpadlo do nádoby plnej vody a plavákový spínač opatrne nadvihnite rukou a potom ho spustite. Môžete tak skontrolovat', či sa čerpadlo zapína a vypína.
- Zaistite, aby medzera medzi hlavou plavákového spínača a kotviacim zariadením plavákového spínača nebola príliš malá. Ak medzera nie je dostatočne široká, nebude zaručená dokonalá prevádzka.
- Pri úpravách sa uistite, že sa plavákový spínač nedotýka podlahy pred zastavením čerpadla. Upozornenie! Riziko behu na sucho.
- Ak chcete upravit začiatočnú úroveň, zasuňte plavákový kábel do zárezu určeného na tento účel na rukoväti.
13 ANOMÁLIE – PRÍČINY – MOŽNÉ RIEŠENIA
| Menovité napätie AC min (Un) | 230 V~ |
| Menovitá frekvencia | 50 Hz |
| Menovitý výkon (Pn) min. | 750 W |
| Menovitý tlak | 2,2 baru |
| DÍžka kábla | 10 m |
| Max. prietok | 3200 l/h |
| Maximálna teplota vody | 35 °C |
| Maximálna vel'kosť zrna | 2 mm |
| Ponorná híbka | 7 m |
| Zvyšková výška vody | 5 mm |
| Maximálna výška tlaku | 22 m |
| Typ vody | Čistá voda |
| Typ čerpadla | Ponorné |
| Materiál tela čerpadla | PP |
| Materiál krytu | PP |
| Materiál vinutia motora | Hliník |
| Obežné koleso | 3 kusy |
| Samoventilačné | Áno |
| Samonasávacie | Áno |
| Automatický spínač | Áno |
| Ochrana behu na sucho | Áno |
| Ochrana pred preťažením | Ano |
15 SERVISNÁ SLUŽBA
■ Poškodené vypínače musí vymenit' náš odbor popredajných služieb.
- Ak je pripojovací kábel (alebo sieťová vidlica) poškodený, musí byť vymenený za rovnaký pripojovací kábel, ktorý dodáva náš odbor popredajných služieb. Pripojovací kábel musí vymenit’ iba naša servisná služba (pozri na poslednej strane) alebo kvalifikovaná osoba (kvalifikovaný elektrikár).
16 SKLADOVANIE
■ Priebežne čistíme celé zariadenie a jeho príslušenstvo
- Skladujte ho mimo dosahu detí, v stabilnej a bezpečnej polohe, na suchom a chladnom mieste, vyhnite sa privysokým a prinízkym teplotám,
- Nevystavujte priamemu slnečnému žiareniu. Ak je možné, uschovajte na tmavom mieste
■ Neudržiavajte v plastických taškách aby ste predišli nazhromaždenej vlhkosti
17 ZÁRUKA
Záručná lehota poskytovaná na tento výrobok v súlade s platnými zákonmi je 36 mesiacov Táto záruka zahřna všetky chyby materiálu a výrobné chyby, nezahrňa však: chyby spôsobené spotrebnými dielcami (podliehajúcimi rýchlemu opotrebeniu) ako sú ložiská, kefky, káble, konektory, ani príslušenstvom ako sú vrtáky, vírtacie bity, pílové kotúče atd.; poškodením alebo chybami spôsobenými nevhodným použitím, úrazmi alebo nehodami; ani náklady na prepravu.
- Táto záruka pokrýva všetky chyby materiálu alebo výroby okrem batérií, nabíjačiek, chybných častí, ktoré boli spôsobené normálnym opotrebovaním, napr. predovšetkým ložísk, kefiek, káblov, zástrčiek... Ani príslušenstvo ako vrtáky, vrtné korunky, pilové listy atd. nespadajú pod túto záruku.
- Poškodenie a/alebo chyby, ktoré sú dôsledkom nesprávneho používania, tiež nespadajú pod ustanovenia záruky.
- Nenesieme ani žiadnu zodpovednosť za zranenie osôb, ktoré je dôsledkom nesprávneho používania zariadenia.
- Opravy smie vykonávat' iba autorizované servisné stredisko pre nástroje Powerplus.
■ Viac informácií získate na tel. čísle 00 32 3 292 92 90.
- Prípadné náklady na prepravu vždy nesie zákazník, ak nebolo písomnou formou dohodnuté inak.
- Záruku si zároveň nemožno uplatňovať, ak bolo zariadenie poškodené v dôsledku nedbanlivej údržby alebo preťaženia.
- Zo záruky sú definitívne vylúčené prípady, kedy poškodenie vzniklo dôsledkom vniknutia kvapaliny, nadmerného preniknutia prachu, úmyselného poškodenia (úmyselne alebo závažnou nedbanlivost'ou), nevhodného použitia (použitie zariadenia na účely, na ktoré nie je vhodné), nekompetentného použitia (napr. nerešpektovaním pokynov v návode), neodbornej montáže, zásahu bleskom, chybného sieťového napätia. Neboli uvedené všetky možnosti.
- Prijatie reklamácie v rámci záruky nemá vplyv na predlženie záručnej lehoty, ani na začatie novej záručnej lehoty v prípade výmeny zariadenia.
Staré zariadenia alebo súčasti, ktoré sú vymieňané v rámci záruky, sa preto stávajú majetkom spol. Varo NV.
- Vyhradzujeme si právo zamietnut' akúkol'vek reklamáciu, ak nie je možné overit' dátum zakúpenia alebo ak je jasné, že výrobok nebol riadne udržiavaný. (čisté vetracie otvory, pravidelná údržba uhlíkových kefiek,...)
- Potvrdenku o nákupe si musíte uschovat' ako doklad o dátume zakúpenia.
- Náradie musíte vrátit' v nerozobranom stave svojmu predajcovi v prijateľne čistom stave, v originálnom plastovom kufríku liatom pod tlakom, ak v ňom bolo vaše náradie dodané, spolu s priloženým dokladom o kúpe.
18 ŽIVOTNÉ PROSTREDIE
Ak musíte po dlhodobom používaní zariadenie vymenit, nelikvidujte ho spolu s domovým odpadom, ale ekologicky správnym spôsobom.
Odpad, ktorý vzniká pri likvidácii elektrických strojov, sa nesmie likvidovať s bežným domovým odpadom. Ak existuje zariadenie na recykláciu, odovzdajte ho na recykláciu. Informácie o recyklácii vám poskytnú miestne úrady alebo predajca.
19 VYHLÁSENIE O ZHODE
VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 – BE2500 Lier – BELGICKO vyhlasuje, že
je v súlade so základnými požiadavkami a inými relevantnými ustanoveniami príslušných európskych smerníc, na základe uplatnenia európskych harmonizovaných noriem. V prípade akýchkoľvek neoprávnených úprav tohto zariadenia stráca toto vyhlásenie svoju platnosť.
Európske smernice (vrátane ich prípadných novelizácií do dátumu podpisu):
2011/65/EÚ
2014/35/EÚ
2014/30/EÚ
Európske harmonizované normy (vrátane ich prípadných novelizácií do dátumu podpisu):
EN60335-1:2012
EN60335-2-41: 2003
EN75014-1:2017
EN75014-2:2015
EN IEC61000-3-2 : 2019
EN61000-3-3:2013
Uchovávatel' technickej dokumentácie: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.
Nižšie podpísaný koná v mene výkonného riaditeľa spoločnosti,
Martens Ludo
Ludo Mertens
Regulačné záležitosti – Compliance Manager
