Terméktípus	Szívó- és nyomó kerti szivattyú
Modell	Jet 4600
Márka	AL-KO
Elektromos tápegység	230 V ~ 50 Hz, 30 mA FI relés csatlakozóaljzat
Névleges teljesítmény	1100 W (becsült)
Maximális áramlási sebesség	4600 L/h (a modell alapján becsült)
Maximális nyomómagasság	42 m (becsült)
Maximális szívómagasság	8 m (becsült)
Anyag	Rozsdamentes acél (INOX) az említett modellekhez
LED kijelző	PUMP ON, FLOW CONTROL, ALARM
Hővédelem	Hővédő kapcsoló automatikus újraindítással lehűlés után
Szárazonfutás elleni védelem	Igen, automatikus leállítással és LED riasztással
Megfelelő felhasználások	Öntözés, locsolás, medencék leürítése, aknák, esővíztartályok
Szivattyúzható folyadékok	Tiszta víz, esővíz, klórozott víz (max. 35 °C)
Tiltott folyadékok	Ivóvíz, sós víz, szennyvíz, agresszív, gyúlékony vagy robbanékony folyadékok
Feltöltés használat előtt	Kötelező, a feltöltőcsavaron keresztül
Rendszeres karbantartás	A szűrő és a visszacsapó szelep tisztítása
Téli tárolás	Teljes leeresztés és fagymentes tárolás
Garancia	Törvényes időtartam, gyártási hibák javítása vagy cseréje

Gyakran ismételt kérdések - Jet 4600 AL-KO

Hogyan kell feltölteni az AL-KO Jet 4600 szivattyút?

Minden üzembe helyezés előtt nyissa ki a feltöltőcsavart, és töltse fel a szivattyúházat vízzel a peremig. Zárja vissza a csavart. Töltse fel a szívócsövet is a szívási idő csökkentése érdekében.

Miért nem indul a szivattyú?

Először ellenőrizze az elektromos tápellátást (biztosíték, aljzat). A motor elakadhatott: távolítsa el a maradványokat a szívási területről. A hőkapcsoló kioldhatott: várjon 15-20 percet. Ha a szárazonfutás elleni védelem aktiválódott, ellenőrizze a vízszintet.

Mit jelent a kigyulladt ALARM LED?

Az ALARM LED szárazonfutási riasztást jelez: a szivattyú 180 másodpercig nem érzékelt áramlást. Ellenőrizze a szívóvezetéket, és nyomja meg a START/STOP gombot az újraindításhoz.

Hogyan kell tisztítani a szivattyú szűrőjét?

Húzza ki a szivattyút. Csavarja ki a leeresztőcsavart a rekesz kiürítéséhez, majd csavarja le az átlátszó fedelet a szűrőkulccsal. Vegye ki a szűrőt és öblítse le folyó vízzel. Ellenőrizze a tömítéseket az összeszerelés előtt.

Lehet forró vizet szivattyúzni a Jet 4600-zal?

Nem, a szivattyú legfeljebb 35 °C-os folyadékokhoz készült. Ne szivattyúzzon forró vizet, mert károsíthatja a szivattyút és égési sérüléseket okozhat.

Hogyan kell teleltetni az AL-KO Jet 4600 szivattyút?

Ürítse ki a szívó- és nyomóvezetéket. Csavarja ki a leeresztőcsavart, hogy a szivattyúból minden víz távozzon. Helyezze vissza a csavart, és tárolja a szivattyút fagymentes helyiségben.

Mi a maximális szívómagasság?

A szívómagasság nem haladhatja meg a 8 métert (becsült). 4 méter felett használjon 1 hüvelyknél nagyobb átmérőjű szívótömlőt a jobb teljesítmény érdekében.

A szivattyú folyamatosan üzemelhet?

Nem, a szivattyú nem folyamatos üzemre készült. Szakaszos háztartási használatra szolgál (öntözés, feltöltés). A hosszabb ideig tartó, zárt nyomóoldali üzem túlmelegedéshez vezethet.

Mi a teendő, ha a szivattyú eltömődött?

Húzza ki a szivattyút. Vegye le a szívóvezetéket, és tisztítsa meg a szívási területet. A szivattyúház átöblítéséhez csatlakoztathatja a nyomóvezetéket egy vízcsaphoz. Ha a járókerék elakadt, távolítsa el a maradványokat.

Hogyan kell helyesen felszerelni a szívóvezetéket?

A szívóvezetéket felfelé kell szerelni, és legalább 30 cm-re a víz felszíne alá kell meríteni. Használjon vízzáró csatlakozókat. 4 m feletti szívómagasság esetén 1 hüvelyknél nagyobb átmérőjű szívótömlő ajánlott.

HASZNÁLATI ÚTMUTATÓ Jet 4600 AL-KO

1 Ehhez a kezelési utmutatóhoz 98

1.1 A címlapon található szimbólumok .... 98
1.2 Jelmagyarazatok es jelzoszavak 98

2 Termékleéras 99

2.1 Szallitmány tartalma 99
2.2 Termekattekintes (A-D ábra). 99
2.3Mukodés 99
2.4 INOX 99
2.5 Biztonsagi es vedoberendezes 99
2.6 Rendeltetesszeru hasznalat 99
2.7 Lehetséges hibás hasznalat 100

3 Biztonsagiutasitask 100

3.1 AltalanosBiztonsagiutasitask 100
3.2 Elektromos biztonsag 100

4 Osszeszerelés. 101

4.1 Szivattyu felalitasa. 101
4.2 A szívócső csatlakoztatása 101
4.3 Nyomócsǒ beszerelése 101

5 Üzembe helyezés. 101

6.1 A szivattyu bekapcsolasa 101
6.2 A szivattyukikapcsolasa. 101

7LED-kijelzok 102

7.1 Normál üzemmod 102
7.2 Különleges uzemmod 102
7.3 Hibauzenet 103

8 Karbantartás é apolás 103

8.1 Szuro tiszttasa 103
8.2 Visszacsapo szelep tisztlatasa. 103
8.3 Uszótest tiszítása 103
8.4 Szivattyú átöblitése 103
8.5 Eltomodés megszuntetese 103

9 Hibaelháritas. 104
10 Tárolás 105

11 Artilmatlanitas. 105
12 Ugyfelszolgálat/Szerviz 105
13 Informação a megfelelo ségi nyilatkozathoz. 105
14 Garancia 105

1 EHHEZ A KEZELESI UTMUTATOHOZ

A nemet valtozat esetuben az eredeti uzemeltetesi utmutatorol van szo. Minden mas nyelvi valtozat az eredeti uzemeltetesi utmutato forditasa.
Tárolja mindig úgy ezt a kezelési utmutató, hogy barmikor beleovashasson, ha a berendezéssel kapcsolatos információva van szüksege.
Másik személynekCsak ezzel a kezelési utmutatóval együtt adja tovább a készüléket.
Olvassa el es tartsa be a jelen kezelési utmutatóBiztonsági tudnivaloités figyelmezteteit.

1.1 A címlapon található szimbólumok

Szmbó-lum

Jelentés

Uzembe helyezes elott feltetlenul olvassa el gondosan ezt a kezelesi utmutatot. Ez a zavarmentes munkavegzes es a hibamentes kezelés feltele.

Uzemeltetési utmutató

Az aramutések elkerulése érdekében ügyeljen, hogy a halózati kabel ne serüljön meg vagy ne vágja át azt!

1.2 Jelmagyarazatok és jelzószavak

VESZÉLY! Olyan veszélyes helyzet jelez, amely - ha nem kerülik el - haláos vagy súlyos sérülseket eredményez.
FIGYELMEZTETÉS! Olyan potenciálan veszélyes helyzet jelez, amely - ha nem kerülik el - halálos vagy súlyos serülseket erednényezhet.

VIGYAZAT! Olyan potencialisan veszelyes helyzet jelez, amely - ha nem kerulik el - ki-sebb vagy kozepesen sulyos seruliseket eredmenyezhet.

FIGYELEM! Olyan helyzet jelez, amely - ha nem kerulik el - anyagi károkat eredményezhet.

TUDNIVALO Az erhetosseget es a hasznalatot segito, kulonleges tudnivalok.

2 TERMÉKLEÍRÁS

Ez a Hasznalati utmutato kulönbozó szivattyumodellek leirasat tartalmazza. A modell a tipustábla alapján tudja beazonositani.

2.1 Szállitmány tartalma

A szivattyu szallitasa halozati kabelle es szurokulccsal, uzemkesz allapotban tortenik.

2.2 Termékáttekintés (A-D ábra)

Sz. Alkatresz

1 Szivocsonk/szivotomcsatlakozoya
2 Feltö szelep
3 Nyomócsonk/nyomócsǒ csatlakozója
4 Motorház
5 Csatlakozókabel
6 LED-kijelzómezó
7 Szivattyútóbak
8 Szivattyuház
9Átlatszó szüröfedél
10 Szuróház leeresztő szelepe
10a Szivattyu haz leereszt szelepe
11 Nyomócső
13 Konyokidom
14 Töntêtes
15 Csatlakozoidom
16 Tominés
17 Szivócső
18 Szurokulcs
19 Szuró tomitése
20 A szurot

Sz. Alkatresz

21 Visszacsapó szelep
22 Visszacsapó szelep tõmtëse
23 Hajz tomitese
24 Becsavarható csócsatlakozó
25 Töntés
26 Meroegység uzóteste

2.3 Mūködés

A szivatty a szallitandó anyagot kozvetlen ü az elszivonyilásokon keresztül szivja fel és szallitja a nyomocsonkho. A szivatty a START / STOP gombbal kapcsolható be, illetve ki.

2.4 INOX

Az "INOX" megnevezesu szivattyuk rozsdamentes acelból keszülnek. A felépitést és a mücködest ez nem befolyásolja.

2.5 Biztonsági és védöberendezés

Hóvedó kapcsoló

A szivattyú hóvedelmi szabályozó kapcsolóval szerelték fel, amely tulhevülés eseten lekapcsolja a motort. 15-20 perc hütési fázis után a szivattyu automatikusan ismét bekapcsol.

2.6 Rendeltetesszeru hasznalat

A szivattyu kizarolag maganháztartásokban és kertekben történő hasznalatra készult. Üzemelteteşcsak a muszaki adatok kozott megadott tartományokban engedélyezett.

A szivatty a kovetkezokre alkalmas:

Öntözséhczés locsoláshoz
Tartalyok (peldául uszómedencék) at-és ki-szivattyuzásahoz
Vizvetelezeshez kutakbol, esoviztaroI-hordokbol es ciszternakbol

A szivattyu kizarolag az alabbi folyadekok szallitasara hasznalhato:

tiszta víz, esóvíz
klórtartalmúviz (pl.uszómedencék),

Amennyiben egyeb, vagy a megadott eloirasoknak nem megfelelo folyadekokhoz hasznalja a berendezest, az nem rendeltetesszeru hasznalatak szamit.

2.7 Lehetséges hibás használat

A szivatty'tilos tartosan uzemeltetni. Nem alkalmas az alabbiak szallitasara:

ivóviz,
sós viz,
élemiszerek,
szennyviz,
agressziv anyagok, vegyi anyagok,
maró, éghetö, robbanásveszélyes és gázkep-ző folyadékok,
35 °C-nal magasabb hämér sékletü folyadé-kok,

3 BIZTONSÁGI UTASITÁSOK

VESZÉLY! Az elektromos gezetó anyagból keszült alkatrészek megérintese veszelyt jelenthet. A szivattyu vagy a hosszabbitokabel meghibásodása súlyos serulésekhez gezethet!

Azonnal valassza le a dugaszt a halozatról.
A keszüléket egy FI-vedókapcsolón keresztül csatlakoztassa, amelyneknevleges hiba-ramerössége < 30mA

FIGYELMEZTETÉS! Sérulésveszély. A sé-rûlt es kikiṭatottBiztonságiés védōberendezešek súlyos sérulëseket okozhatnak.

A séruiltBiztonsagiés védoberendezéseket javittassa meg.
Abiztonsagiés védoberendezéseket soha ne iktassa ki.

VIGYAZAT! Sérulésveszély a forró viz mi-att! Ha a nyomóoldal zárva van, hosszabb mu-ködtétés eseten (> 10 perc) a szivattyuban levő viz erősen felmelegedhet és barhol kifolyhat.

Válassza le a szivattyú a halózatról és hagyja, hogy a szivattyú és a viz is lehüljön.
Ellenőrìzze a szívo oldali vizszintet.
Ellenörizze a gezetékek tomitettségét.
Ellenőrizes le a szívó- és nyomóvezéték telepítését.
Csak azután kapcsolja be ismét a szivattyú, ha minded hibát elharitottak!

3.1 Általános biztonságiutasítasok

Ezt a keszüléket csökkent fizikai, érzékszervi vagy mentális képességekkel rendelkező, illetve tapasztalattal és tudással nem rendelkező személyek hasznalhatják, ha felügyelik öket, vagy kioktatják öket a keszülék bizton-sagos hasznalatára, és megértek az ebböl

eredo veszelyeket. Gyermekek nem jatszhatnak a keszülkkel.

Sulyosan es osszetetten korlatozott képességu személyek az itt ismertetett utasitaskobol adódoan bizonyos igenyekkel rendelkezhetnek.
A fagyalloként nem jelölt szivattyukat nem szabad a szabadban hagyni, ha fagy van.
Tilos a szivatty uca scatlakozokabelnel fogva felemelni, szallitani vagy rogziteni. Ne hasznalja a halozati kabelt a halozati dugo csatlakozolzatból torten o kihuzasahoz.
Tilos a szivattyn barmit onkenyesen megvaltoztatni vagy atepiteni. A javitasokatCsak ugyfelszolgagalunkkal szabad vgeztetni.
A keszüléken vegzendő munkák elott húzza ki a halózati dugaszt. A halózati dugaszt nedvességól olvni keII.
A szivattyú es hosszabbitokábel csak muszakilag kifogástalan allapotban szabad használi. A meghibásodott berendze séket tilos uzemeltetni.
Az allatokat tartsa biztonsagos tavolsagban, illetve kapcsolja ki szivattyut, ha allatok kozelednek.

3.2 Elektromos biztonság

• Tilos a pumpát üzemeltetni, ha az úSZóme-dencében vagy a kerti toban személyek tartózkodnak.
  A házi halózati feszültsegnek meg kell egyeznie a muszaki adatokban leirt halózati feszültseggel, nem szabad egyeb más páfeszültsegget használni.
  A szivattyu kizarolag a DIN/VDE 0100 szabvany 737-es, 738-as es 702-es részeinek megfelelo elektromos berendezesre kothoto ra. ABiztonsag erdekében kotelez ogy 10 Aes kismegszakito es egy 10 / 30mA nveleges aramerossegu vedokapcsolo beszerelse.
  Kizárolag kultéri hosszabbíto kábelt használjon, a minimális atméro: 1,5 mm². A kabeltekercset mindig teljesen tekerje le.
  Sérult vagy megtört hosszabbíto kábel használata tilos.

Minden üzembe helyezés elott ellenörize a hosszabbitokábel allapotát.

Ha a csatlakozókábelt meg kell hosszabbitani, akkorCsak az egyik kabel lehet H07RN-F típusu,és egy ontott perselyt kell hasznalni. Ezt a munkatcsak képzett villamossagi szakszemélyzetvegezheti.

Amennyiben a halózati kabel serult, akkor azt a veszélyek elkerulése érdekében a gyartóval, annak ügyfészolgálatával vagy egy hasonlo szakképzettségü személlyel ki kell cserétletni.

4 OSSZESZERELEs

4.1 Szivattyu felallitasa

1. Keszitsen elo sima es szilard teruletet.
2. A szivattyut fuggolegesen es szaraz helyen allytsa fel.
   A szivatty esotol es kozvetlen viz sugartol ovni kell.

4.2 A szívócso csatlakoztatása

TUDNIVALO Rugalmas gezetékek beszerelését ajanljuk a szivocsonknál. Igy elkerülheto, hogy a szivocsevek huzó- vagy nyomóerot fejtsenek ki a szivattyura.

1. A szívóc Szossztúgy valassza meg, hogy a szivattyne üzemelhessen szárazon. A szívóc mindig legalabb 30 cm-rel a vizfelszín alatt helyezkedjen el.
2. Csukja be a szívóvezétéket. Ügyeljen a csat-lakozás tōmitésére, a menetek ne serüljenek meg.
3. A szívócsövet mindig döttt helyzetben helyezze el.

TUDNIVALO Ha az emelomagassag erteke nagyobb mint 4m egy 1"-osnal nagyobb atmeroju szivotomlot kell beszerelni. Ehhez az AL-KOsztovotmo-garniturak egyiket ajanljuk, amely szivocevel, elszurovel es visszacsaposzeleppel van ellatva. Erdeklojdjon a szakkereskedesben.

4.3 Nyomócső beszerelése

1. A csatlakozoidomot (15) a kerek tomitesseel (16) csavarja be a szivattyukimenetbe (3).
2. A konyokidomot (13) a tomitéssel (14) csa varja fel a csatlakozoidomra (15)majd a konyokidomot forgassa a kivant irányba.
3. Rögzítse a nyomóvezétéket (12) a csatlakozoidomnál (13).
4. Nyissa ki a nyomóvezétékben lévo összes el-zároszerkezet (szelepet, szorófvokát, csaptelepet).

5 ÜZEMBE HELYEZÉS

FIGYELEM! Keszülékkárok veszelye! Ha szarazon muködteti, a szivatty tonkremegy.

A szivattyt minded üzembe helyezes elott csordultig fel kell tolteni vizzel, hogy azonnal tudjon szivni.

TUDNIVALO A felszivasi ido leroviditese erdekuben a szivocsovet a csatlakoztatasa elott toltse fel vizzel.

1. Szurókulccsal nyissa ki a betöltócsavart.
2. A betöctcsavaron keresztül toltson be vizet addig, amig a szivattyhaz meg nem telik.
3. Csavarja be a betoltocsavart.

6 KEZELELES

6.1 A szivatty bekapcsolasa

1. Nyissa ki a nyomóvezetékben levö összes el-zároszerkezet (szelepet, szorófvokát, csaptelepet).
2. Csatlakoztassa a csatlakozokábel halózati dugaszát dugaszol alzatba.
3. A szivatty be- / kikapcsoljat kapcsolja be.

FIGYELEM! Keszülékkárok veszelye! Egy el-zart nyomóvezéték a szivattyú károsodásait okozhatja!

Soha ne üzemeltesse a szivattyúzt yomócsövel.

6.2 A szivatty kikapcsolasa

1. Hasznalat utan szivattyut a be/ki kapcsolóval kapcsolja ki.
2. Zárja el a nyomócsövön található összes zá-roelemet.

VIGYAZAT! A forro viz sérulést okozhat a kōvetkezō okokbol: Ha a nyomóoldal zárvan, hosszabb muködtétés eseten (> 10 perc) a szivattyúban levő viz erösen felmelegedhet és bárhol kifolyhat.

Válassza le a szivattyú a halózatról és hagyja, hogy a szivattyú és a viz is lehüljön.
Csak azután kapcsolja be ismét a szivattyut, ha minded hibat elharitottak!

A forro viz serulest okozhat a kovetkezokokból:

nem szakszeru beszerelés,
elzart nyomóoldal,
a szívócsöben fellépó vizhiány vagy

hibás nyomáskapcsoló esétén.

Teendok

1. Valassza le a szivattyut a halózatról, majd hagyja lehulni a szivattyut és a vizet is.
2. Ellenorizzee a szivattyut, a telepitest es a vizszintet.
3. Csak az összes hiányosság megszüntetése után helyezze ismét üzembe a szivattyú!

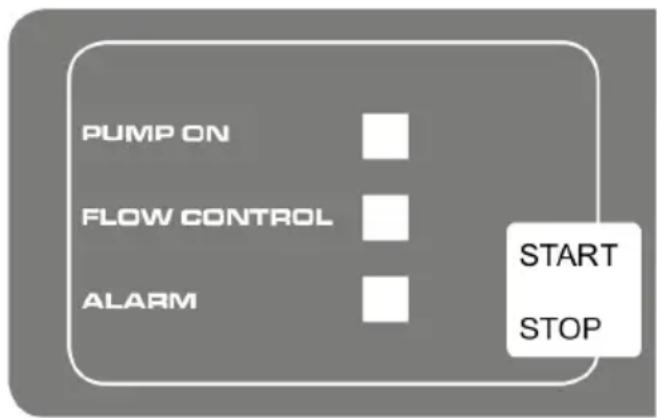

7 LED-KIJELZÖK

7.1 Normál üzemmod

Kapcsolásí állapot LED-jelzöfény Mülködés / Intézkedés
Nyomja meg a START / STOP gombat. A szivattyú bekapsol és elkezd szívni.	Világít a PUMP ON LED-jelzö-fény. Villog a FLOW CONTROL LED-jelzöfény	Elő üzembe helyezés: Szívó- és nyomóoldal csat-lakoztatva, a szivattyú vizzel felTÜltve, van viz a szí-vóoldalon. A szivattyú csatlakozik a halózatra.
A szivattyú üzemel. Világít	a PUMP ON LED-jelzö-fény.	A szivattyú vizet szállít. A szivattyú vizet szív a nyo-móoldalról.
Nyomja meg a START / STOP gombat. A szivattyú leál.	A LED-kijelzők ki-kapcsolnak.	A szivattyú kikapcsol.

Hydrocontrol berendezés vagy rádiós távvezérólás hasznalatahoz a szivattyúnak automatikusan kell

kapcsolnia. Ehhez aktivalja a kulönleges üzemmodot.

Kapcsolásí állapot LED-jelzöfény Működés / Intézkedés
Különleges üzemmod aktivalása: A hálózati csatlakozó bedugásakor nyomja meg és 10 má-sodpercig tartsa nyomva a START / STOP gom-bot.	Minden LED-kijel-ző villog.	A szivattyú azonnal elindul. Az üzemmod a hálózati feszültseg leválasztása esétén is aktív marad. A különleges üzemmod akkor aktív, ha a PUMP ON LED-kijelző működés közben villog.
Különleges üzemmod inaktivalása: A hálózati csatlakozó bedugásakor nyomja meg és 10 má-sodpercig tartsa nyomva a START / STOP gom-bot.	Minden LED-kijel-ző Villognak.	A szivattyú azonnal leáll. Üjból bekapcsolása a START/STOP gomb megnyomásával lehetséges

7.3 Hibauzenet

Kapcsolási állapot LED-jelzöfény Mülködés / Intézkedés
Az elektronika (szárazon futás elleni védelem) leál-lítja a szivattyú. A hiba-üzenet visszaállitása a START/STOP gomb megnyomásával lehetsé-ges.	Világít az ALARM LED-jelzöfény.	Szívóvezéték ellenőrzése, azután vissza az elso üzembe helyezéshez, amíg a szivattyú vizet nem szállít. Szárazon futás riasztás: Ez az üzenet Megjelenik, ha 180 másodperçnél hosszabban nem kerül sor átfolyás mérésére. A hibaüzenet visszaállitása a START/STOP gomb megnyomásával.
A hibaüzenet megjelené-se utány elso ésós második úrajindításnál.	Villog az ALARM LED-jelzöfény.	Ellenőrizzé a szivattyú, majd ismételje meg az elso üzembe helyezést addig, amíg a szivattyú vizet nem szállít.
A hibaüzenet megjelené-se utány harmadik úrajindításnál.	Felvál'tva villog a FLOW CONTROL és az ALARM LED-jelzöfény.	Hagyja lehülni a szivattyú, majd vizsgálja át.

8 KARBANTARTÁS ÉS ÁPOLÁS

VESZÉLY! Āramūtes veszélye! A szivatytún végzett munka közben fennáll az Āramūtes veszélye.

Minden hibaelhárítási tevekenység elott tavo-litsa el az elektromos csatlakozót.
A berendezés esetleges elektromos hibáit vilamossági szakemberrel javittassa ki.

8.1 Szuró tiszitása

1. A leeresztonyilas szuroterenek (10) leeresztocsavarjat csavarja ki, a szuroteret uritse ki, majd zarja el ujra a leeresztonyilast.
2. A szuró (9) atlatszó fedelét a szurokulccsal (18) csavarozza le.
3. Vegye ki a szurot (20) a szuroházból, majd folyó vizben tisztítsa meg.
4. Tisztitsa ki a szuróházat és az atlatszó szuröfedelet is.
5. A szuró beszerelése elott ellenörzize a szuró-tomitéseik (19) és a haztömtéseik (23) serül-seit, szükség eseten cserélje ki azokat.
6. Helyezze vissza a szurot, majd csavarja fel az atlatszofedelet, ezutan pedig szorosan huzza meg a szurokulccsal.

8.2 Visszacsapó szelep tisztitása

1. Szerelje ki a szurot (Iásd: „Szuró tiszítása”).

2. Csavarja ki a visszacsapó szelepet (21), majd folyó vizben tisztitsa meg.

3. A tomitést (25) szükség eseten cserélje ki.

4. Helyezze be a visszacsap szelepet.
5. Szerelje be a szurot.

8.3 Üszótest tiszütása

1. A nyomóvezétéket (3) konyokidommal (13) éscsatlakozóidommal (15) csavarozza ki.
2. A becsavarható csóscatlakozót (24) tomitésel (25) együtt csavarja ki. Az úSZótest (26) beszerelési helyzetét jelölje meg. Húzza ki és tisztfitsa meg az úSZótestet.
3. Helyezze be ujra az uszótestet -ügyeljen a beszerelési helyzetre.

Klórtalmú uzodavíz vagy üledéket hagyó folyadékok szállitása után a szivattyt tiszta vizzel át kell mosni.

1. Tiszta vizzel öblitse àt a szivattyút.

8.5 Eltomodés megszüntetése

1. A szivattyúvalassza le a halózatról esbiztositsa visszakapcsolás Ellen.
2. A szivattyubemenetnel a szivovezetekt tavolitsa el.
3. Csatlakoztassa a nyomóvezétéket a vizvezetékhez.
4. Engedje atfolyni a vizet a szivattyu hazon addig, amig meg nem szunik az eltomodés.
5. RoviD bekapcsolással ellenőrizze a szivattyuszabad forgását.
6. A szivattyut helyezze üzembe a leirtak szerint.

9 HIBAELHÁRITÁS

VESZÉLY! Āramūtes veszélye! A szivatyún végzett munka kózben fennáll az Āramūtes veszélye.

Minden hibaelhárítási tevekenység elott tavo-litsa el az elektromos csatlakozót.
A berendezés esetleges elektramos hibáit vilamossági szakemberrel javittassa ki.

TUDNIVALO Amennyiben nem tudja kikuszobolni az uzemzavart, forduljon illetekes uyfelszolgagalunkhoz.

Zavar Lehetséges ok Teendó
A motor nem jár. Megszorult a	járókerék. Távolítsa el a szívási területról a szennyeződést.
	Lekapcsolt a hökapcsoló. Várjon, amíg a hökapcsoló ismét be-kapcsolja a szivattyú. Ügyeljen rá, hogy a szállítándó anyag hörmsék-lete ne legyen magasabb az enge-délyezettnél. Ellenőriztesse a szi-vattyú.
	Nincs hálózati feszültség. Ellenőrizze a biztosítékokat, az áramellátást pedig ellenőriztesse vil-lamossági szakemberrel.
	Szárazon futás elleni védelem aktív	Ellenőrizze a szívóoldalt.
A szivattyú jár, de nem szál-lit.	Túl alacsony a vizszint. Tolja méléyebbre a szívótmǒlt.
	Levegő van a szivattyúházban. Töl'tse fel a szivattyú.
	Levegőt szív a szivattyú. Ellenőrizze mindegyik csatlakozás, valamint a szürőfedél tömítettségét.
	Szívóoldali eltömódés. Vigyázat!	Égési sérulés veszelye forróviz miatt!
	Távolítsa el a szívási területról a szennyeződést.
	Elzáróddott a nyomócső. Vigyázat!	Égési sérulés veszelye forróviz miatt!
	Nyissa ki a nyomócsövet.
	Megtört a nyomóTÜmlő. Egyenesítse ki a nyomóTÜmlőt.
	Szárazon futás elleni védelem aktív.	Ellenőrizze a szívóoldalt.

Zavar Lehetséges ok Teendó

Keves a folyadekmennyiseg Megtört a nyomotömlö. Egyenesitse ki a nyomotömlöt.

Túl kici a tomló atméroje. Használjon nagyobb atméröjú nyomotömlôt.

Szivóoldali eltömödés. Távolítsa el a szívasi területrol a szennyeződést.

Tún nagy a szállításimagasság.

Ugyeljen a maximalis szallitasi magassagra. Ezt a muszaki adatok kozott talalja.

Tul nagy a szivasi magassag. Ellenorizze a szallitasi magassagot. Ugyeljen a maximalis szallitasi magassagra. Lasd: Muszaki adatok..

10 TÁROLÁS

1. Ürütse ki a szívó- és nyomóvezétéket.
2. Csavarja ki a leeresztócsavart és hagyja kifolyni a vizet a szivattyúból.
3. Csavarja vissza a leeresztócsavart, majd tárolja fagimentes helyen a szivattyú és a tartozékot.

TUDNIVALO Fagyveszély esétén a rendszert teljesen ki kell üriteni és szivattyú egy fagymentes helyen kell tárolni.

11 ARTALMATLANITÁS

Az elektromos és elektronikus készülékek nem tartoznak a háztartási hulladékhoz, hanem valogatott begyüjtese, ill. artilmatlanitasa szükséges!

A csomagolas, a gep es a tartozekok ujrahasznosithato anyagokbol keszultek, ezert ennek megfeleloen kell leselejtzezni oket.

12 ÜGYFÉLSZOLGÁLAT/SZERVIZ

A garanciaval, javitassal vagy potalkatreszekkel capcsolatos kerdesek eseten kerjuk, forduljon a legkozelebbi AL-KO szervizhez. Ezeket megtalaja az interneten a kovetkez o oldalon:

www.alko-garden.com/service-contacts

A potalkatrészekkel kapcsolatos további informáciok itt talalhatók:

www.alko-garden.com/spareparts

13 INFORMÁCIÖK A MEGFELELOSEGYI NYILATKOZATHOZ

Kizárolagos felelossegunk tudataban kijelentjuk, hogy a termek a piacon ertekesitet formajaban teljesiti a harmonizalt EU-iranyelvek kovetelmeneit, az EUBiztonsagi szabvanyait es a termekspecifikus szabvanyokat. A megfelelosegi nyilatkozat a kezelesi utmutato része, es a gepnel kell tartani.

14 GARANCIA

A berendezes esetleges anyag- es gyartasi hibainak elharitasa javitassal vagy alkatreszcerivel tortenik a tvernyben eloirt jotallasi idon belul. A jotallasi hataridot azon orszag jogrendszere hatarozza meg, ahol a berendezest vasaroltak.

A garancia kizarolag akkor ervenyes, ha:

betartjak ezt az uzemeltetesi utasitast
szakszerüen használják a berendezést
csakeredeti potalkatrészekethasználnak

A garancia nem érvényes

önhatalmu javitasi probalkozás
önhatalmú muszaki modositások
nem rendeltetesszeru hasznalat eseten

A garancia nem vonatkozik:

a használatból eredő festékhibáakra,
a kopó alkatrészekre, amelyek a pótalkrész-katalógusban be vannak keretezve xxxxx (x)

A garancia az elso végfelhasznaló vásarlasátol lép életbe. Az idopont meghatározásakor a fizétési bizonylaton szerepló datum a mervado. A garanciajeggyel és azeredeti fizétési bizonylattal forduljon a szakkeskedéshez vagy a legközelebbi hivatalos ügfélszolgálathoz. A vevő eladóval szembeni kellekszavatossági jogainak törvenyes érvényesítési lehetösegeit a jelen nyilatkozat nembefolyásolja.

OVERSÄETTALSE AF DEN ORIGINALE BRUGSANVISNING

Indholdsfortegnelse
