BRUGSANVISNING Jet 4600 AL-KO

2.1 Leveringsomfang 107
2.2 Produktoversigt (figur A - D) 107
2.3 Funktion 107
2.4 Inox. 107
2.5 Sikkerheds- og beskyttelsenusanordning 107
2.6 Tilsigtet brug 107
2.7 Forkert anvendelse 107

3 Sikkerhedsanvisninger. 108

3.1 Generelle sikkerhedsanvisninger..... 108
3.2 Elektrisk sikkerhed 108

4 Montering 108

4.1 Opstilling af pumpen 108
4.2 Tilslutning af sugeledningen 108
4.3 Montering af trykledningen 109

5 Ibrugtagning 109

5.1 Fyldning af pumpe 109

6 Betjening 109

6.1 Tilkobling af pumpen 109
6.2 Frakobling af pumpen 109

7 LED-visninger 109

7.1 Normaldrift 110
7.2 Specialtilstand 110
7.3 Fejlmeddeelse 110

8.1 Rengoring af filtret 111
8.2 Rengoring af kontraventil 111
8.3 Rengoring af svommelegeme 111
8.4 Skylning af pumpe 111
8.5 Afhjaelpning af tilstopninger 111

9 Hjaelp ved fejl 111
10 Opbevaring 112

11 Bortskaffelse. 112
12 Kundeservice/service 113
13 Information til overensstemmelseserklaeringsen. 113
14 Garanti. 113

1 OM DENNE BRUGSANVISNING

Den tyske udgave er den originale driftsvejledning. Alle andre sprog er oversættelser af den originale driftsvejledning.
Opbevar donne brugsanvisning, sa du alto kan sla op i den, nar du har brug for informationer om maskinen.
Overdrag kun maskinen til andre person sammen med这部分 brugsanvisning.
Laes og overhold sikkerhedsanvisningerne og advarslerne i donne brugsanvising.

1.1 Symboler på forsiden

Symbol Betydning

Laesiennebrugsanvisningomhygeligt,for du tager apparatet i brug. Dette er en forudsætning for, at du kan arbejde sikkert og handtere apparatetumen forstyrelser.

Brugsanvisning

Strömkablet må ikke beskadiges eller skæres over for at undgå elektrisk stød!

FARE! Indikerer en umiddelbar farlig situation, som, hvis den ikke undgås, er livsfarlig aller medfører alvorlige kvæstelser.
ADVARSEL! Indikerer en potentiel farlig situation, som, hvis den ikke undgås, kan vaere livsfarlig eller medføre alvorlige kvæstelser.
FORSIGTIG! Indikerer en potentiel farlig situation, som, his den ikke undgås, kan medforreindre eller moderate kvæstelser.

OBS! Indikerer en situation, som, hvis den ikke undgås, kan medføre tingsskade.

BEMERK Specielle anvisninger, der gör dig i stand til at forstå og händtere maskinen bedre.

2 PRODUKTBESKRIVELSE

I denote vegledning er de forskellige pumpemodeller beskrevet. Identificer din model ved typeskittet.

2.1 Leveringsomfang

Pumpen leveres driftsklar med stromledning og filternøgle.

2.2 Produktoversigt (figur A - D)

Nr. Komponent

1 Pumpeindgang/sugeledningstilslutning
2 Pafyldningsskrue
3Pumpeudgang/trykledningstilslutning
4 Motorhus
5 Tilslutningskabel
6 LED-visningsfelt
7Pumpefod
8Pumpehus
9 Skuedaeksel filter
10 Aftapningsskrue filterhus
10a Aftapningsskrue pumpehus
11 Trykledning
13 Vinkelnippel
14 Pakning
15 Forbindelsesnippel
16 Pakning
17 Sugeledning
18 Filterngle
19 Pakning filter
20 Filter
21 Kontraventil
22 Pakning kontraventil
23 Pakning hus
24 Iskruningsnippel

Nr. Komponent

25 Pakning
26 Svommelegeme maleenhed

2.3 Funktion

Pumpen suger pumpemediet direkte ind igennem indsugningshullerne og transporterer det hen til pumpeudgangen. Den taendes og slukkes ved hjælp af START-/STOP-knappen.

2.4 Inox

Pumper med betegnelsen "INOX" leveres i rustfrit stål. Konstruktion og Funktion pavirkes ikke heraf.

2.5 Sikkerheds- og beskyttelsesanordning

Termisk beskyttelsesfbryder

Pumpen er forsynet med en termisk beskyttelsesafbryder, der slukker motoren, nar den overophedes. Efter en kort afkølingsfase pa ca. 15 - 20 minutter kobler pumpen automatisk til igen.

2.6 Tilsigtet brug

Pumpen er beregnet til privat brug i hus og have. Den ma kun bruges iht. tekniske data.

Pumpen er velegnet til:

Pumpen er udelukkende egnet til at pumpe følgende væsker:

Rent vand, regnvand
Klorholdigt vand (f.eks. svommebassiner)

Enhver anden eller yderligere anvendelse er ar regne for ikke-forskriftsmæssig.

2.7 Forkert anvendelse

Pumpen må ikke bruges til konstant drift. Den er ikke velegnet til pumping af:

Drikkevand
Saltvand
Levnedsmidler
Spildevand
Aggressive medier, kemikalier
Aetsende, brændbare, eksplovi eller gassende væsker
Væsker der er varmere end 35^

3 SIKKERHEDSANVISNINGER

FARE! Fare ved berøring af stromforende dele! En fejl på pumpe eller forlaengerledning kan forarssage alvorlig skade!

Fjern straks stikket fra lysnettet.
Tilslut encheden via et fejstrømsrelæ med en nominel reststrøm pa < 30 mA.

ADVARSEL! Fare for kvæstelser. Sikkerheds- og beskyttelsesanordninger, der er defekte ell er deaktiverede, kan medføre alvorlige kvæstelser.

Fá defékte sikkerheds- og beskyttelsesanord-ninger repareret.
Sikkerheds- og beskyttelsesanordningerne ma aldrig saettes ud af kraft.

FORSIGTIG! Fare for kvæstelser pga. varmt vand! Ved længere drift mod en lukket trykside (> 10 min) kan vendet i pumpen blive meget varmt og sprjte ukontrolleret ud!

Afbryd pumpen fra lysnettet, og lad pumpe og vand kole af.
Kontroller vandniveauuet pa sugesiden.
Kontroller ledningernes taethed.
- Kontroller suge- og trykledningens installation.
Tag Först pumpen i brugigen, narr alle mangler er afhjulpet!

3.1 Generelle sikkerhedsanvisninger

Denne enhed kan bruges af personer med nedsatte fysiske, sensoriske eller mentale evner uller mangel pa erfaring og viden,hvis de overvages eller instrueres i sikker brug af enheden og forstar de resulterende farer. Born ma icke lege med enheden.
Mennesker med meget kraftige og komplekke begrænsninger kan også have behov for de vegledninger, der er beskrevet her.
Pumper, der ikke er markeret som frostsikre, ma ikke afterlades udendørs, narr det er frost.
- Loft, transporter eller fastgor aldrig pumpen med stromkablet. Brug ikke kablet til at trække stikket ud af stikdåsen.
U autoriserteændringer erler modifikationer af pumpen er forbudt. Reparationer ma kun udfores af vores kundeservice.
Træk stikket ud, før arbejder på maskinen. Beskyt stikket mod fugrt.

• Brug kun pumpe og forlaengerledninger er i perfekt teknik stand. Beskadigede encheder ma ikke betjenes.
  Hold sikker afstand til dyr, eller slukke for pumpen, när dyrene naermer sig.

3.2 Elektrisk sikkerhed

Hvis der er personer i svommebassinet eller i havedammen, ma pumpen icke benyttes.
Husets netspænding skal vare i overensstemmelse med angivelserne om netspænding under tekniske data. Anvend ingen anden forsyningsspænding.
Pumpen mä kun betjenes i forbindelse med en elektrisk anordning iht. DIN/VDE 0100, del 737, 738 og 702. Af sikkerhedsmæssige ársager skal der installeres en effektafbryder på 10 A samt et fejlstrømsrelæ med en nominal fejlstrøm på 10/30mA .
- Brug kun forlængerledninger, der er beregnet til udendørs brug - min. tværsnit 1,5 mm². Træk altid ledningen welt ud af kabeltromlen.
Beskadigede ellersprde forlaengerledninger ma icke anvendes.

Kontroller altid forlaengerledningens tilstand, for den tages i brug.

Safremt tilslutningskablet skal forlenges,帽子 der kun anwendes et kabel af typen H07RN-F og en stobemuffe. Dette arbejde mag kun udfores af en elektriker.
Hvis strømktablet er beskadiget, skal det udskiftes af producenten, dennes kundeservice aller en lignende kvalificeret person for at forebygge risici.

4 MONTERING

4.1 Opstilling af pumpen

4.2 Tilslutning af sugeledningen

BEMERK Vi anbefaler montering af fleksible ledninger pa pumpeindgangen. Derved kan der ici udoves mekanisk tryk ell ertrk pa pumpen.

1. Vælg en længde på sugeledningen, som gør, at pumpen ikke kan køre tør. Sugeledningen

skal altid befinde sig mindst 30~cm under vandoverfladen.

1. Tilslut sugeledningen. Sorg for en tæt tilstun- ning, men uten at gevindet beskadiges.
2. Før altid sugeledningen med en jævn stigni ng.

BEMERK Hvis indsugningshjden er mere end 4 meter, skal der monteres en sugeslange med en diameter pa over 1". Vi anbefaler, at der anwendes et AL-KO-sugearmatur med sugeslange, sugekurv og returlobsspærre. Sporg din specialforhandler.

4.3 Montering at trykledningen

1. Forbindelsesniplen (15) skrues med rundtaetningsringen (16) i pumpeudgangen (3).
2. Vinkelniplen (13) med pakningen (14) skrues på forbindelsesniplen (15), og vinkelniplen drejes i den ønskede retning.
3. Trykledningen (12) fastgøres på vinkelniplen (13).
4. Alle lukkeanordninger i trykledningen (ventil, sprjtedyse, vandhane) abnes.

5 IBRUGTAGNING

5.1 Fyldning af pumpe

OBS! Fare for beskadigelse! Torkorsel vil odelaegge pumpen!

Pumpen skal altid fyldes med vand inden brug, indtil det Iober over, sa pumpen straks kan suge.

BEMERK Fyld sugeslangen med vand, for den skrues pa. Pa donne maje forkortes sugetiden.

1. Pafyldningsskruen abnes med filternglen.
2. Der fyldes vand på igennem pafyldningssskru-en, til pumpehuset er fyldt.
3. Pafyldningsskruen skrues i.

6 BETJENING

6.1 Tilkobling af pumpen

1. Alle lukkeanordninger i trykledningen (ventil, sprjtedyse, vandhane) abnes.

2. Tilslutningskablets stik sættes i kontakten.

3. Der tændes for pumpen på tænd-/slukknappen.

1. Efter brugen slukkes der for pumpen pa taend-/slukknappen.
2. Alle lukkeanordninger i trykledningen lukkes.

FORSIGTIG! Fare for personskade ved varmt vand Ved laengere drift mod en lukket trykside (>10min) kan vendet i pumpen blive meget varmt og sprjte ukontrolleret ud!

• Afbryd pumpen fra lysnettet, og lad pumpe og vand kole af.
  Tag Först pumpen i brugigen, nár alle mangler er afhjulpet!

Fare for personskade ved varmt vandPGA Grund af:

Ukyndig installation
Lukket trykside
Vandmangel i sugeledningen aller
Defekt pressostat

Fremgangsmåde

1. Adskil pumpen fra lysnettet og lad pumpe og vand kole af.
2. Kontroller pump, installation og vandstand.
3. Tag forst pumpen i brug igen, när alle mangler er afhjulpet!

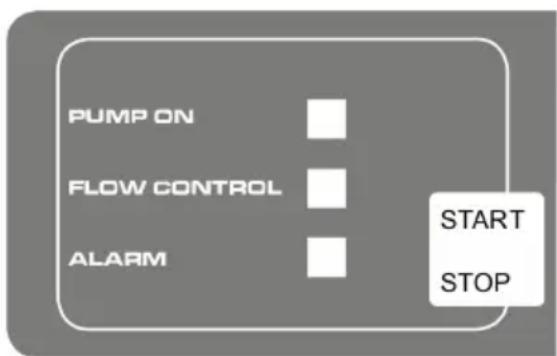

7 LED-VISNINGER

7.1 Normaldrift

Koblingstilstand LED-visning Funktion/forholdsregler
Tryk på START-/STOP-knappen.Pumpen tændes og be-gynder at suge.	LED-visningenPUMP ON lyser.LED-visningenFLOW CONTROLblinker.	Første ibrugtagning: Suge- og trykside tilsluttet, pumpe fyldt med vand, vand til stede på sugesiden.Pumpen sluttes til nettet.
Pumpen i drift. LED-visningen	PUMP ON lyser.	Pumpen transporterer vand. Der pumps vand fra tryksiden.
Tryk på START-/STOP-knappen.Pumpen slår fra.	LED-visninger fra.	Pumpe fra.

7.2 Specialtilstand

For at anvende en Hydrocontrol aller en fjernbetjeningsknap skal pumpen starte automatisk. Til dette formal kal specialtilstanden aktiveres.

Koblingstilstand LED-visning Funktion/forholdsregler
Aktivering af specialtil-stand: Tryk på START-/STOP-knappen,+når stik-ket sættes i, og hold den trykket i 10 sekunder.	Alle LED-visin-ger blinker.	Pumpen starter nu straks. Tilstanden opretholdes,øgså selv om strømmen slås fra. Specialtilstanden er aktiv,+når LED-visningen PUMP ON blinker under drift.
Deaktivering af specialtilstand: Tryk påSTART-/STOP-knappen,nær stikket sættes i, og hold den trykket i 10 se-kunder.	Alle LED-visin-gerblinker.	Pumpen slår straks fra. Der tændes for pumpen på ny ved at trykke på START/STOP-knappen

7.3 FejImeddelse

Koblingstilstand LED-visning Funktion/forholdsregler
Pumpen slår elektronisk fra (tørkørselssikring). Nulstilling af fejlmeddele-SEN ved tryk på START/STOP-knappen.	LED-visningen ALARM lyser.	Kontrolér sueledningen, derefter tilbage til tilbage til første ibrugtagning, indtil pumpen pumper vand.Alarm Tørkørsel: Denne meddeelse vises, hvis der i mere end 180 sekunder ikke@måles flow.Fejlmeddelelsen nulstilles ved Tryk på START/STOP-knappen.
Ved første og,anden gen-start after fejlmeddeelse.	LED-visningen ALARM blinker.	Kontrolér pumpen og går tilbage til første ibrugtag-ning, indtil pumpen pumper vand.

Koblingstilstand LED-visning Funktion/forholdsregler

Ved tredje genstart after fejlmeddeelse.

Lad pumpen krole af, og kontroller den derefter.

8 SERVICE OG VEDLIGEHOLDELS

FARE! Fare for elektrisk stød! Når der arbejdes på pumpen, er der fare for at få elektrisk stød.

Træk altid netstikket ud, for der arbejdes pa at afhjælpe fejl.
Lad en elektriker afhjælpe fejl i det elektriske system.

8.1 Rengoring af filtret

1. Aftapningsskruen pa tømmeabningen til filter-rummet (10) skrues af, filterrummet tommas, og tømmeabningen lukkes igen.
2. Skuedaekslet til filtret (9) skrues af vha. filternoglen (18).
3. Filtret (20) tages ud af filterhuset og rengores under rindende vand.
4. Filterhuset og skuedaekslet til filtret rengores.
5. Før montering af filtret, kontrolleres pakningerne til filtret (19) og pakningerne til huset (23) for skader og udskiftes ved behov.
6. Indbyg filtret, skru det gennemsigtige skuedaeksel til filtret pa, og spænd det handfast med filternøglen.

8.2 Rengoring af kontraventil

1. Afmonter filtre (se afsnittet "Rengoring af filter").
2. Kontraventilen (21) skrues ud og rengores under rindende vand.
3. Pakning (25) udskiftes ved behov.
4. Kontraventilen monteres.
5. Filter moneres.

8.3 Rengoring af svommelegeme

1. Trykledning (3) med vinkelnippel (13) og forbindelsesnippel (15) skrues ud.

2. Iskruningsnippel (24) med pakning (25) skrues ud. Bemærk svommelegemets (26) montageposition. Træk svommelegemet ud, og rengør det.

3. Sæt svømmelegemet i ingen -ær opmaerk-som på montagepositionen.

8.4 Skylining af pumpe

Nár der har været pumpet klorholdigt svømmebassinvand eller væsker, der afterlader rester, skal pumpen skylles med rent vand.

1. Skyl pumpen med rent vand.

8.5 Afhjælpning af tilstopninger

1. Pumpen kobles fra lysnettet og sikres med genindkobling.
2. Sugeledningen tages af pumpeindgangen.
3. Trykledningen sluttes til vandledningen.
4. Lad vendet Ibe igennem pumpehuset, indtil tilstopningen er oplost.
5. Kontroller om pumpen körer frit ved at tændekortvarigt for den.
6. Tag pumpen i brug igen som beskrevet.

9 HJAELP VED FEJL

FARE! Fare for elektrisk stød! Når der arbejdes på pumpen, er der fare for at få elektrisk stød.

Træk altid netstikket ud, for der arbejdes pa at afhjælpe fejl.
Lad en elektriker afhjælpe fejl i det elektriske system.

BEMAERK Ved fejl, der/DD ke kan afhjaelpes, rettes henvendelse til vores kundeservice.

Fejl Mulig ørsag Afhjælpning
Motoren kører ikke. Løbehjulet	blokeret. Fjern urenheder i indusugningsområdet.
	Termoafbryderen har slået fra. Vent, indtil termoafbryderen slärpumper til iven. Vær opmærksom på pumpemediets maks. temperatur.Tjek pumpen.
	Ingen netspænding. Kontroller sikringerne, lad en elektriker kontrollere strømforsyningen.
	Tørkørselssikringen aktiveret Kontrollér sugesiden.
Pumpen kører, men pumper ikke.	Vandstand for lav. Stik sugeslangen længere ned.
	Luft i pumpehuset. Fyld pumpen.
	Pumpen sujer luft ind. Kontroller alle tilslutningsforbindelserg filterdækslet for tæthed.
	Tilstopning på sugesiden. Forsigtig!
		Skoldningsfare pga. varmtvand!Fjern urenheder i indusugningsområdet.
	Trykledning lukket. Forsigtig!
		Skoldningsfare pga. varmtvand!Abn trykledningen.
	Trykslange bøjet. Ret trykslangen ud.
	Tørkørselssikringen aktiveret. Kontrollér sugesiden.
Pumpevoluminet er forlittle Trykslange bøjet. Ret trykslangen ud.
		Slangediameteren er forlittle.	Brug en større slangediameter.
		Tilstopning på sugesiden. Fjern	urenheder i indusugningsområdet.
		Transporthøjden er for stor.	Overhold maks. transporthøjde, seTekniske data!
		Sugehøjden er for hj.	Kontroller sugehøjden, overholdmaks. sugehøjde - se tekniske data.

10 OPBEVARING

1. Tøm suge- og trykledningen.
2. Aftapningsskruen skrues ud, og vendet tapes af pumpen.
3. Aftapningsskruen skrues iigen, hvorefter pumpe og tilbehør opbevares frostfrit.

BEMAERK Hvis der er fare for frost, kal systemet tommas fuldstendigt og pumpen opbevarres pa et frostsikkert sted.

11 BORTSKAFFALSE

Elektrisk og elektronisk udstyr magne smides ud med det almindelige husholdningsaffald, men skal bortskaffes saerskilt!

Emballage, udstyr og tilbehør er fremstillet af genanvendelige materialer og skal bortskaffes pa behorig vis.

12 KUNDESERVICE/SERVICE

Henvend dig til nærmeste AL-KO serviceværksted ved sporgsmål til garanti, reparation aller reservedele. Serviceværksteder findes på internetet på adressen:

www.alko-garden.com/service-contacts

Yderligere informationer om reservedele findes under:

www.alko-garden.com/spareparts

13 INFORMATION TIL OVERENSSTEMMELSESERKLÄERINGEN

Vi erklærer paa eget ansvar hermed, at dette produkt ved markedsf.orgingen overholder kravene i de harmoniserede EU-direktiver, EU-sikkerhedsstandarderne samt de produktspecifikke standardder. Overensstemmelseserklaeringen horer til brugsanvisningen og er vedlagt maskinen.

14 GARANTI

Inden for den lovbestemte reklamationsperiode reparerer erller udskifter vi after eget skon eventuelle materiale-ller fabrikationsfejl pa maskinen. Reklamationsperioden bestemmes af loven i det land, hvor maskinen er kobe.

Vores garanti gælder kun, hvis:

■ brugsanvisingen følges
■ maskinen behandles korrekt
der bruges originale reservedele

Garantien bortfalter ved:

egenhændige forsog pa reparation
egenhaendige tekniske aendringer
ukorrektbrug

Folgende er/DDke omfattet af garantien:

Lakskader, der skyldes normal slitage
Sliddele, der er markeret med ramme xxxx (x) pa reservedelslisten

Garantiperioden begynder med kobet foretaget af den fpre slutforbruger. Datoen pa kobskvitteringen er gaelende. Kontakt forhandleren, hvor maskinen er kobt, eller den naermeste autoriserede kundeservice. Medbring denne erklaring og den originale kobskvittering. Denne erklaring bererer ikke købers lovbestemte rettigheder over for sælger på grund af mangler.

ÖVERSÄTTNING AV ORIGINALBRUKSANVISNING

4.2 Ansluta sugledningen

3 Sikkerhetshenvisninger 124

3.1 Generelle sikkerhetsanvisninger..... 124
3.2 El-sikkerhet. 124

4 Montering 124

4.1 Still opp pumpen 124
4.2Koble til sugeledning 124
4.3 Montere trykkledning 125

5 lgangsetting. 125

5.1 Fyll pumpen 125

6 Betjening 125

6.1 Sla pa pumpen 125
6.2 Slav pumpen 125

7 LED-indikatorer 125

7.1 Normal drift 126
7.2 Specialmodus 126
7.3 Feilmelding 126

Pumpen skal ikke vare i kontinuereg drift. Den er ikke egnet for transport av:

Drikkevann
Saltvann
Naeingsmidler
Avløpsvann
Aggressive medier, kjemikalier
Etsende, brennbare, eksplosee aller gassholdige vaesker
Væsker som er varmere enn 35^

3 SIKKERHETSHENVISNINGER

Før haver igangsetting ma man kontrollere tilstanden til skjoteledningen.

Dersom tilkoblingskabelen ma forlenges, skal man kun benyitte kabeltypen H07RN-F og en fugemuffe. Dette arbeidet skal kun utfores aven autorisert elektriker.
Nár nettkabelen er skadet, má den skiftes av produsenten, produsentens kundeservice eller en tilsvarende kvalisert person fora unngå farer.

4 MONTERING

4.1 Still opp pumpen

MERK Ved feil som det ikke er mulig Å ut-bedre, henvender du deg til.Var kundeservice.
