1 K TEM NAVODILOM ZA UPORABO

Nemška razlicica je izvirnik navodil za uporabo. Razlicice v vseh drugih gezikih so prevodi originalnih navodil za uporabo.
Navodila za uporabo vedno hranite tako, da jih lahko uporabite, kadar boste potrebovali informacione o napravi.
- Napravo izročite drugim osebam samo skupaj temi navodili za uporabo.
Preberite in upostevajte varnostne napotke in opozorila v teh navodilih za uporabo.

1.1 Simboli na naslovnici

Simbol Pomen

Pred zagonom obvezno pozorno preberite ta navodila za uporabo. To je pogoj za varno delo in nemtoeno delovanje.

Navodila za uporabo

Pazite, da ne poskodujete ali pretrgate elektricnega kabla, da ne pride do elektricnega udara!

1.2 Razlaga oznak in opozorilnih besed

NEVARNOST! Oznacuje neosredno nevarno situacijo, ki bo ob neupostevanju opozorila povzrocila smrt ali hude telesne poskodbe.
OPOZORILO! Oznacuje mozno nevarno situacion, ki lahko ob neupostevanju opozorila povzroci smrt ali hude telesne poskodbe.
PREVIDNO! Oznacuje mozno nevarno situacijo, ki lahko ob neupostevanju opozorila povzroci manjse ali zmerne telesne poskodbe.

POZOR! Oznacuje situaciono, ki lahko ob neupostevanju opozorila povzroci materialno skodo.

NAPOTEK Posebni napotki za boljse razumevanje in ravnanje

2 OPIS IZDELKA

V teh navodilih za uporabo so opisani razlicni modeli crpalk. Svoj model preverite s pomocjo tipske tablice.

2.1 Obseg dobave

Crpalka se dobavlja pripravljena za obratovanje, z napajalnim kablon in ključem za filter.

2.2 Pregled izdelka (slike A-D)

St. Sestavni del

1 Vhod Črpalke/prikljucek sesalnega voda
2 Polnilni vijak
3 Izhod Črpalke/prikljucek tlačnega voda
4 Ohišje motorja
5 Napajalni kabel
6 Prikazovalno polje LED
7 Noga crpalke
8 Ohišje Črpalke
9 ProzorniPokrov filtra
10 Izpustni vijak na ohišju filtra
10a Izpustni vijak na ohišju Čpalke
11 Tlačni vod
13 Koleno
14 Tesnilo
15 Spojka
16 Tesnilo
17 Sesalni vod
18 Ključ za filter
19 Tesnilo filtra
20 Filter
21 Protipovratni ventil
22 Tesnilo protipovratnega ventila
23 Tesnilo ohiša
24 Navojna puša
25 Tesnilo
26 Merilnik s plovcem

2.3 Namen

Crpalka neposredno sesa crpano sredstvo skozisesalne odprtine in ga crpa na izhod crpalke.

Vklopi oziroma izklopi se s tipko START (zagon)/ STOP (zaustavitev).

2.4 INOX

Čpalke z oznako «INOX« so izdelane iz nerjavnega jekla. To ne vpliva na zgradbo in funkcijo.

2.5 Varnostne naprave in zaščita

Zašcitno termicno stikalo

Crpalka je opremljena z zašcitnim termičnim stikalom, ki izklopi motor v primerus pregrevanja. Po hlajenju približno 15-20 minut se crpalka samodejno znova vklopi.

2.6 Namenska uporaba

Crpalka je namenjena zasebni uporabi v gospodinjstvu in na vrtu. Uporabljate jo lahko izključnov okviru omejitev v skladu s tehnicnimi podatki.

Crpalka je primerna za:

namakanje in zalivanje,
- prečrpavanje in izčrpavanje vsebníkov (npr. bazenov),
zajemanje vode iz vodnjaka, soda za dezev-nico in cistern.

Crpalka je primerna izključno za Črpanje naslednjih tekocin:

cista voda, dezevnica,
■ klorirana voda (npr. bazeni),

Drugačna uporaba oziroma uporaba izven tukaj opisane velja za neustrezno.

2.7 Možna napačna raba

Crpalka ne sme dolgotrajno neprekinjeno delovati. Ni primerna za crpanje:

pitne vode,
slane vode,
pija,
umazane vode,
agresivnih sredstev, kemikalij,
- budkh, vnetljivih, eksplozivnih ali hlapljivih tekokcin,
tekočin temperaturo vec kot 35^

3 VARNOSTNI NAPOTKI

NEVARNOST! Nevarnost pri dotikanju delov pod napetostjo! Okvara crpalke ali podaj-sevalnega kabla lahko povzroci hude telesne poškodbe!

Takoj izkljucite vtic iz omrežja.
Napravo prikljucite preko zašcitnega FI-stikala z nazivnim okvarnim tokom < 30mA

OPOZORILO! Nevarnost telesnih poskodb. Okvarjene in izklopljene varnostne in zašcitne naprave lahko povzroćijo hude telesne poskodbe.

Okvarjene varnostne in zašcitne naprave oddajte v popravilo.
Varnostnih naprav in zašcite nikoli ne izkla-pljajte.

PREVIDNO! Nevarnost telesnih poškodb zaradi vroče vode! Pri daljsem delovanju z zaprto tlacno stranjo (> 10 min) se lahko voda v Črpalki močno segreje in začne nenadzorovano iztekatil!

• Crpalko odklopite iz omrežja in pustite, da se crpalka in voda ohladita.
  Na sesalni strani preverite raven vode.
  Preverite tesnjenje vodov.
  Preverite montaço sesalnegain tlačnegavoda.
  Crpalko znova zazenite sele, ko odpravite vse napake!

3.1 Splošno varnostni napotki

To napravo lahko uporabljajo osebe z zmanj-šanimi telesnimi, senzoričnimi ali duševnimi sposobnostmi ali s pomanjkanjem izkusenj in znanja, ce so pod nadzorom ali poučeni o varni uporabi naprave in razumejo nevarnosti, ki iz tega izhajajo. Otroci se ne smejo igrati z napravo.
Potrebe oseb z zelo velikimi in kompleksnimi omejitvami morda presegajo tukaj opisane napotke.
- Crpalk, ki niso označene kot odborne proti zmrzali, ne smete pušćati na prostem, ko je mraz.
- Crpalke nikoli ne dvigujte, ne prenašajte in ne pritrujte s pomoćjo omrežnega kabla. Omrežnega kabla nikoli ne uporabljajte za to, da izvlečete omrežni vtic iz vtichnice.
Samovoljno spreminjanje in predelovanje crpalke je prepovedano. Popravila lahko izvajajo samo naše servisne delavnice.

Pri delih na napravi izvlecite omrežni vtic. Zašcitite omrežni vtic pred vlago.
Crpalko in podaljsek uporabljaje samo v tehnico brezhinem stanju. Poškodovanih naprav ne smete uporabljati.
- Ohranite varno razdaljo doŽivali ali izklopite crpalko, ko seŽivali priblizujejo.

3.2 Elektricna varnost

• Crpalke ni dovoljeno uporabljati, ce se v bazenu ali ribniku nahajajo osebe.
  Hišna omrežna napetost mora ustrezati podatkom o omrežni napetosti v tehnicih podatkih; ne uporabljaje drugačnega napajanja.
• Crpalko lahko uporabljate samo z elektricno opremo v skladu s standardom DIN/VDE 0100, del 737, 738 in 702. Za zašcitno morate vgraditi glavno zašcitno stikalo 10 A ter zašcitno stikalo na okvarni tok z nazivnim okvarnim tokom 10 / 30mA
  Uporablajte izključno podaljševalne kable, ki so predvideni za uporabo na prostem - z minimalnim prerezom 1,5 mm². Kabel vedno odvijte v celoti s kabelskega bobna.
  Poškodovanih ali prelomljenih podaljsevalnih kablov ni dovoljeno uporabljati.

Pred vsakim zagonom preverite stanje podaljsevalnegakabla.

• Ce je treba priključni kabel podaljšati, lahko uporabite samo kabel tipa H07RN-F in tesnilno objemko. To delo sme opraviti samo usposobljen elektricar.
  Ce je napajalni kabel poskodovan, ga mora zamenjati proizvajalec, njegova servisna sluzba ali podobno usposobljena oseba, da se izognete nevarnosti.

4 MONTAZA

4.1 Postavitev crpalke

1. Pripravite ravno in trdno mesto postavitve.
2. Crpalko postavite vodoravno in zašciteno pred poplavjanjem.
3. Crpalka mora biti zašcitena pred dežjem in nepsosrednim vodnim curkom.

4.2 Priklop sesalnegavoda

NAPOTEK Priporočamo vgradnjo gibljive cevi na vhod Črpalke. Na ta način mehanski pri-tisk ali vlek ne bo vplival na Črpalko.

1. Dolžino sesalnega voda izberite tako, da se crpalka ne more izsušiti. Sesalni vod se mora vedno nahajati majmanj 30 cm pod glacino vode.

2. Priklopite sesalni vod. Pazite, da bodoprikljucki zatesnjeni, ne da bi poškodovali navoje.

3. Sesalni vod vedno položite z vzponom.

NAPOTEK Ce sesalna visina presega 4m morate montirati sesalno cev s premerom vec kot 1. Priporocamo uporabo sesalnegakompleta ALKO s sesalno cevjo, sesalno kosaro in protipovratno zaporo. Povpraajte pri svojem dobavitelju.

1. Privijte spojko (15) z obročnim tesnilom (16) v izhod Črpalke (3).
2. Kotno spojko (13) s tesnilom (14) privijte na spojko (15) in obrite kotno spojko vŽeleno smer.
3. Pritrdite tlačni vod (12) na kotno spojko (13).
4. Odpritve sooboteče priključke v tlačnem vodu (ventile, brizgalne šobe, pipo).

5 ZAGON

5.1 Polnjenje crpalke

POZOR! Nevarnost poškodb naprave! Suhi tek povzroča okvare Črpalke!

• Crpalko morate pred zagonom napoliniti z vodo do roba, da lahko takoj začne Črpati.

NAPOTEK Da bi skrajšali Čas vsesavanja, sesalno cev napolnite z vodo, preden jo pritrdite.

1. S ključem za filter odvijte polnilni vijak.
2. S pomocjo polnilnega vijaka napolnite crpalko z vodo, takao da bo ohisi pe IPO.
3. Privijte polnilni vijak.

6 UPRAVLJANJE

6.1 Vklop Črpalke

1. Odpritve se obstojec prikljuce v tlacnem vodu (ventil, brizgalno sobo, pipo).

2. Vkljucite napajalni vtic priključega kabla v vticnico.

3. S stikalom za vklop/izklop vklopite crpalko.

POZOR! Nevarnost poskodb naprav! Zaprt tlačni vod lahko povzroči poskodbe Črpalke!

• Crpalka ne sme delovati z zaprtim tlačnim vodom.

6.2 Izklop Črpalke

1. Po uporabi s stikalom za vklop/izklop izklopite crpalko.
2. Zaprite vse obstojće priključke v tlačnem vodu.

PREVIDNO! Nevarnost telesnih poskodb zaradi vroce vode Pri daljsem delovanju z zaprto tlachno stranjo (>10min) se lahko voda v crpalki mochno segreje in zachne nenadzorovano iztekati!

• Crpalko odklopite iz omrežja in pustite, da se crpalka in voda ohladita.
  Crpalko znova zazenite sele, ko odpravite vse napake!

Nevarnost telesnih poskodb zaradi vroce vode povzrocajo:

nestrokovna namestitev,
zaprtatlačna stran,
pomanjkanje vode v sesalmem vodu in
okvarjeno tlačno stikalo.

Ravnanje

1. Izkljucite crpalko iz omrežja in počakajte, da se voda ohladi.
2. Preverite crpalko, montazo in raven vode.
3. Crpalko znova zazenite sele, ko odpravite vse napake!

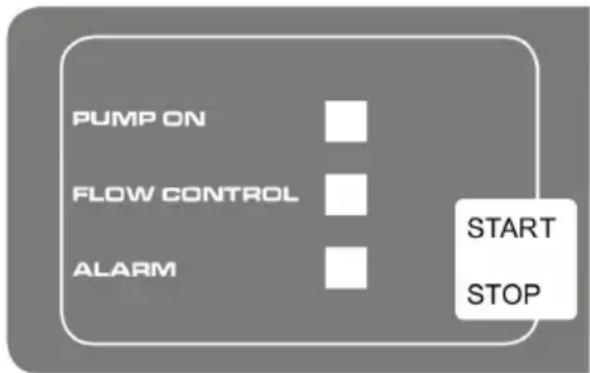

7 LED-INDIKATORJI

7.1 Obicajno delovanje

Status preklopa LED-indikator Funkcija/ukrep
Pritisnite tipko START (zagon)/STOP (zaustavi-tev). Črpalka se vklopi in zač-ne sesati.	LED-indikator PUMP ON (ČR-PALKA VKLO-PLJENA) sveti. LED-indikator FLOW CONTROL (NADZOR PRE-TOKA) utripa.	Prvi zagon: Sesalni in tlačni vod sta priklopljena, Čr-palka je napolnjena z vodo, voda je na sesalni strani. Črpalka je priklopljena v omrežje.
Črpalka deluje. LED-indikator	PUMP ON (ČR-PALKA VKLO-PLJENA) sveti.	Črpalka Črpa vodo. Voda iz tlačnegа voda se toči.
Pritisnite tipko START (za-gon)/STOP (zaustavitev). Črpalka se izklopi.	LED-indikatorji so izklopljeni.	Izklopite Črpalko.

7.2 Posebninaclin

Za uporabo krmilnika Hydrocontrol ali daljinskega upravljalnika se mora crpalka samodejno zagnati, zato aktivirajte posebni nacin.

Status preklopna LED-indikator Funkcija/ukrep
Aktiviranje posebnega načina: Prikljucite omrežni vtič in za 10 sekund pridržite pritsnjeno tipko START (zagon)/STOP (zaustavitev).	Vsi LED-indikator-ji utripajo.	Črpalka se zdaj takoj zažene. Način se obdrži, tudi Če odklopite omrežno napajanje. Posebni način je ak-tiven, Če LED-indikator PUMP ON (črpalka vkloplje-na) utripa med delovanjem.
Deaktiviranje posebnega načina: Prikljucite omrežni vtič in za 10 se-kund pridržite pritsnjeno tipko START (zagon)/STOP (zaustavitev).	Vsi LED-indikator-ji utripajo.	Črpalka se takoj izklopi. Za ponovni vklop pritsinite tipko START (ZAGON)/STOP (ZAUSTAVITEV).

7.3 Javljanje napak

Status preklopa LED-indikator Funkcija/ukrep
Elektronika (zaščita preduhim tekom) izklopi Čr-palko. Sporocílo o napaki ponastavite s pritiskom na tipko START (ZA-GON)/STOP (ZAUSTAVITEV).	LED-indikatorALARM sveti.	Preverite sesalni vod in nato ponovite postopek prvega zagona, da začne Črpalka Črpati vodo.Alarm zaradi suhega teka: To sporocílo se prikaže, Če več kot 180 sekund ni mogoće izmeriti pretoka.Ponastavite sporocílo o napaki:Pritisnite tipko START (zagon)/STOP (zaustavitev).

Status preklop a LED-indikator Funkcija/ukrep

Pri prven in drugem po- novem zagonu po spo- ročilu o napaki	LED-indikator ALARM utripa.	Preverite Črpalko in nato ponovite postopek prvega zagona, da začne Črpalka Črpati vodo.
Pri tretjem ponorvem za- gonu po sporocilu o na- paki	LED-indikator FLOW CONTROL (nadzor pretoka) in LED-indikator ALARM izmenjaje utripata.	Črpalko pustite, da se ohladi, nato jo preverite.

8 VZDRŽEVANJE IN NEGA

NEVARNOST! Nevarnost elektricnega

udara! Pri delih na crpalki obstaja nevarnost elektricnega udara.

Pred odpravljanjemotenj izvlecite omrezniytici.
Napako v elektrichi napeljavi naj odpravi elektricar.

8.4 Izpiranje Črpalke

Po crpanju klorirane bazenske vode ali tekocin, ki puscajo usedline, je treba crpalko izprati s cisto vodo.

1. S cisto vodo izperite crpalko.

1. Odklopite crpalko iz omrežja in jo zavarujte pred ponovnim vklopom.
2. Odstranite sesalni vod z vhoda Črpalke.
3. Prikliucite tlačni vod na vodovodno cev.
4. Pustite, da voda tece skozi ohisje crpalke, dokler ne izpere zamaška.
5. S kratkim vklopom preverite, ali se crpalka prosto vrti.
6. Znova zaženite crpalko, kot je opisano.

9 POMOC PRI MOTNJAH

NEVARNOST! Nevarnost elektricnega

udara! Pri delih na crpalki obstaja nevarnost elektricnega udara.

Pred odpravljanjemotnj izvlecite omreznijytic.
Napako v elektrichi napeljavi naj odpravi elektricar.

NAPOTEK Ce težav ne morete odpraviti, se obrnite na našo pristojno servisno sluzbo.

Motnja Możen vzrok Rešitev
Motor ne deluje. Gonilnik je blokiran. Odstranite umazanijo iz območja vsesavanja.
Termično stikalo je izklopilo napravo.	Počakajte, da termično stikalo znova vklopi Črpalko. Pazite na maksimal- no temperaturo Črpanega sredstva. Preverite Črpalko.
Ni omrežnega napajanja. Preverite varovalke, napajanje naj preveri elektro strokovnjak.
Aktivirana je zaščita pred su- him tekom.	Preverite sesalno stran.
Črpalka deluje, vendar ne Čr- pa.	Raven vode je prenizka. Potopite sesalno cev globlje.
	V ohišju Črpalke je zrak. Napolnite Črpalko.
	Črpalka sesa zrak. Preverite tesnjenje vseh priključnih spojev inPokrova filtra.
	Zamašitev na sesalni strani. Pozor!	Nevarnost opeklin zaradi vroče vode! Odstranite umazanijo iz območja vsesavanja.
	Zaprt tlačni vod. Pozor!	Nevarnost opeklin zaradi vroče vode! Odprite tlačni vod.
	Tlačna cev je prepognjena. Izravnajte tlačno cev.
	Aktivirana je zaščita pred su- him tekom.	Preverite sesalno stran.
Premajhma transportna količi- na	Tlačna cev je prepognjena. Izravnajte tlačno cev.
	Premajhen premer cevi. Uporabite tlačno cev z večjin pre- merom.
	Zamašitev na sesalni strani. Odstranite umazanijo iz območja vsesavanja.
	Črpalna višina je prevelika. Upoštevajte maks. Črpalno višino, glejte tehnčne podatke!
	Sesalna višina je prevelika. Preverite sesalno višino, upoštevajte maks. sesalno višino – glejte tehnč- ne podatke.

10 SKLADISÇENJE

1. Izpraznite sesalni in tlačni vod.

2. Odvijte izpustni vijak in pustite, da voda izteče iz Črpalke.

3. Znova privijte izpustni vijak in shranite crpalko in pribor na mestu, kjer ni nevarnosti zmrzali.

NAPOTEK Ce obstaja nevarnost zmrzali, morate systemd v celoti izprazniti in crpalko uskladiscit na mestu, kjer ni nevarnosti zmrzali.

11 ODSTRANJEVANJE

Stara elektricna in elektronska oprema ne sodi med gospodinjske odpadke, temveč jih je treba odstraniti ločeno!

Embalaza, naprava in dodatna oprema so izdelani iz materialov, ki so primerni za recikliranje, in jih je treba ustrezno odstraniti.

12 SERVISNA SLUZBA/SERVIS

V primeru vprašanj glede garancije, popravil ali nadomestnih delov se obrnite na najblžjo ser

14 GARANCIJA

visno delavnico AL-KO. Najdete jo na naslednjem naslovu:

www.alko-garden.com/service-contacts

Vec informaci o nadomesthi delih:

www.alko-garden.com/spareparts

13 INFORMACIJE O IZJAVI O SKLADNOSTI

S polno odgovornostjo s to izjavo potrujemo, da izdelek v obliki, ki se prodaja na trgu, ustreza zahtevam usklajenih direktiv EU, varnostnih standardov EU in specificihih standardov, ki veljajo za ta izdelek. Izjava o skladnosti je del navodil za uporabo in je priložena stroju.

Morebitne napake materiala ali proizvodne napake na napravi bom znotraj zakonskega obdobja veljavnosti, ki velja za garancijske zahevke, po naš izbiri opravili s popravilom ali nadomestilom. Obdobje veljavnosti garancije je odvisno od veljavne zakonodaje v državi, v kateri je bila naprava kupljena.

Naša garancija velja samo,Če:

so ta navodila za uporabo upoštevana;
je bila naprava strokovno uporabljena;
so bili uporabljeni originalni nadomestni deli.

Garancija preneha veljati, ce:

so bili izvedeni samovoljni poskusi popravila;
so bile izvedene samovoljne tehnicne spre-membe;
naprava ni bila uporabljena v skladu z name-nom uporabe.

poskodbe laka, ki so posledica normalne uporabe;
obrabne dele, ki so na kartici nadomestnih delov označeni z okvirjem xxxxx (x).

Garancija začne veljati, ko napravo kupa prvi končni uporabnik. Velja datum na računu. S to izjavno in originalnim potrdilom o nakupu se obrnite na vašega prodajalca ali na najblžjo pooblasćeno servisno sluzbo. Ta izjava ne vpliva na zakonske garancijske zahtevke, ki jih ima kupec do prodajalca.

PRIJEVOD ORIGINALNIH UPUTA ZA UPORABU

Sadrzaj

1 Informacao o Uputama za uporabu. 64

2.5 Sigurnosni zašitni uredaj

Toplinski zašitni prekidač

Pumpa je opremljena sklopkom za termičku zašitu koja u slučaju pregrijavanja isključuje motor. Nakon faze hladenja od oko 15 - 20 minuta pumpa se ponovno samostalno uključuje.

Pumpa je prikladna za:

navodnjavanje i zalijevanje
prepumpavanje iispumpavanje spremnika (npr. bazena)
vadenje vode iz zdenaca, spremnika za kišniciu i cisterni.

2.7 Moguca nepravilna uporaba

Pumpa se ne smije koristiti u trajnom radu. Nije prikladna za crpljenje:

pitke vode
slane vode
Ziveznih namirnica
prljave vode
agresivni medija, kemikalija
nagrizajučih, zapaljivih, eksplozivnih ili hlapljivih tekuciina
tekućina topljih od 35^

3 SIGURNOSNE NAPOMENE

OPASNOST! Opasnost pri dodirivanju provodljivih dijelova! Kvar pumpe ili produznog kabela moze dovesti do teških ozljeda!

Odmah odvojite utikač od elektricne mreže.
Urejaj prikljucite preko FI zastitne sklopkenazivne struje kvara < 30mA

POZOR! Nebezpeci poskozeni stroje! Chod na SUCH noči!

Aizverts spiedvads var izraisit sukna bojajumus!

Nelaujiet suknim darboties ar aizvertu spiedvadu.

6.2 Sukna izslęgsana

8.5 Aizsprostojumu iznemšana
