ATC Fp - Szivattyúk Kärcher - Ingyenes használati útmutató

Termék típusa	Professzionális abroncsfelfújó
Márka	Kärcher
Modell	ATC Fp
Tápellátás	230 V, 50 Hz, egyfázisú
Csatlakoztatott teljesítmény	450 W
Védettségi típus	IP44
Sűrített levegő áramlási sebesség	100 l/min
Üzemi nyomás	0,1 - 0,8 MPa
Méretek (H × Sz × M)	423 × 423 × 1550 mm
Tömeg	55 kg
Üzemi hőmérséklet (fagyállóval)	-10 °C - +40 °C
Üzemi hőmérséklet (fagyálló nélkül)	+5 °C - +40 °C
A környezeti levegő páratartalma	10 - 80 %
Hangnyomásszint LpA	<70 dB(A)
Hangteljesítményszint LWA	76,8 dB(A)
Fő funkciók	Abroncsok felfújása és nyomásellenőrzése, opcionális alkatrészek, digitális kijelző
Lapos abroncs funkció	Igen, dedikált gomb
Napi karbantartás	A kondenzátum leeresztése, a tömlők és a csatlakozó állapotának ellenőrzése
Heti karbantartás	A külső tisztítása
Kalibrálás	2 évente egy akkreditált iroda által
Fagyvédelem	Igen, dedikált kapcsoló (hozzáférhető)
Biztonság	Vészleállítás, elektromos utasítások és forró felületek
Használat	Professzionális, érmefizetés

Gyakran ismételt kérdések - ATC Fp Kärcher

Hogyan kell használni az ATC Fp abroncsfelfújót?

Helyezzen be egy érmét a nyílásba, állítsa be a kívánt nyomást a + és - gombokkal, rögzítse a csatlakozót a gumiabroncs szelepére. Hangjelzés jelzi, hogy a nyomás elérte a kívánt értéket. Vegye le a csatlakozót és akassza fel.

Mit tegyek, ha a gumiabroncs teljesen lapos?

Helyezzen be egy érmét, állítsa be a nyomást, rögzítse a csatlakozót a szelepen, majd nyomja meg a « Lapos abroncs » gombot. Várja meg a hangjelzést.

Hogyan üríthető ki a kompresszor kondenzátuma?

Távolítsa el az előlapot, helyezzen egy edényt a leeresztő szelep alá, lassan nyissa ki a szelepet a kondenzátum eltávolításához, majd zárja vissza és tegye vissza a fedelet.

Mit jelent az ER1 hibajelzés?

Az ER1 instabil nyomásmérést jelez, amelyet egy hibás csatlakozó vagy tömlő okoz. Cserélje ki az érintett alkatrészt.

Hogyan aktiválható a fagyvédelem?

+5 °C alatti hőmérsékleten állítsa a fagyvédelmi kapcsolót « BE » állásba. A főkapcsolónak is BE állásban kell lennie.

Milyen heti karbantartás szükséges?

Tisztítsa meg a készülék külső felületét és ürítse le a sűrített levegős tartály kondenzátumát.

Milyen érméket fogad el a fizetési rendszer?

Alapértelmezés szerint: 50 eurocent, 50 brit penny, 1 svájci frank, 1 lengyel złoty, 5 norvég korona. Más érmék is beállíthatók az ügyfélszolgálat által.

Hogyan állítható be a működés időtartama?

A P I forgógombbal állítsa be az időtartamot 30 másodperctől 7 percig. A többi gomb (P II, P III, P IV) funkció nélküli.

A készülék nem indul el a csatlakozó csatlakoztatása után, mit tegyek?

Ellenőrizze a csatlakozó rögzítését, a tömlő állapotát, majd nyomja meg a « Lapos abroncs » gombot. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot az ügyfélszolgálattal.

Hol találok alkatrészeket?

Kizárólag eredeti Kärcher alkatrészeket használjon. Látogasson el a www.kaercher.com weboldalra, vagy lépjen kapcsolatba a hivatalos viszonteladóval.

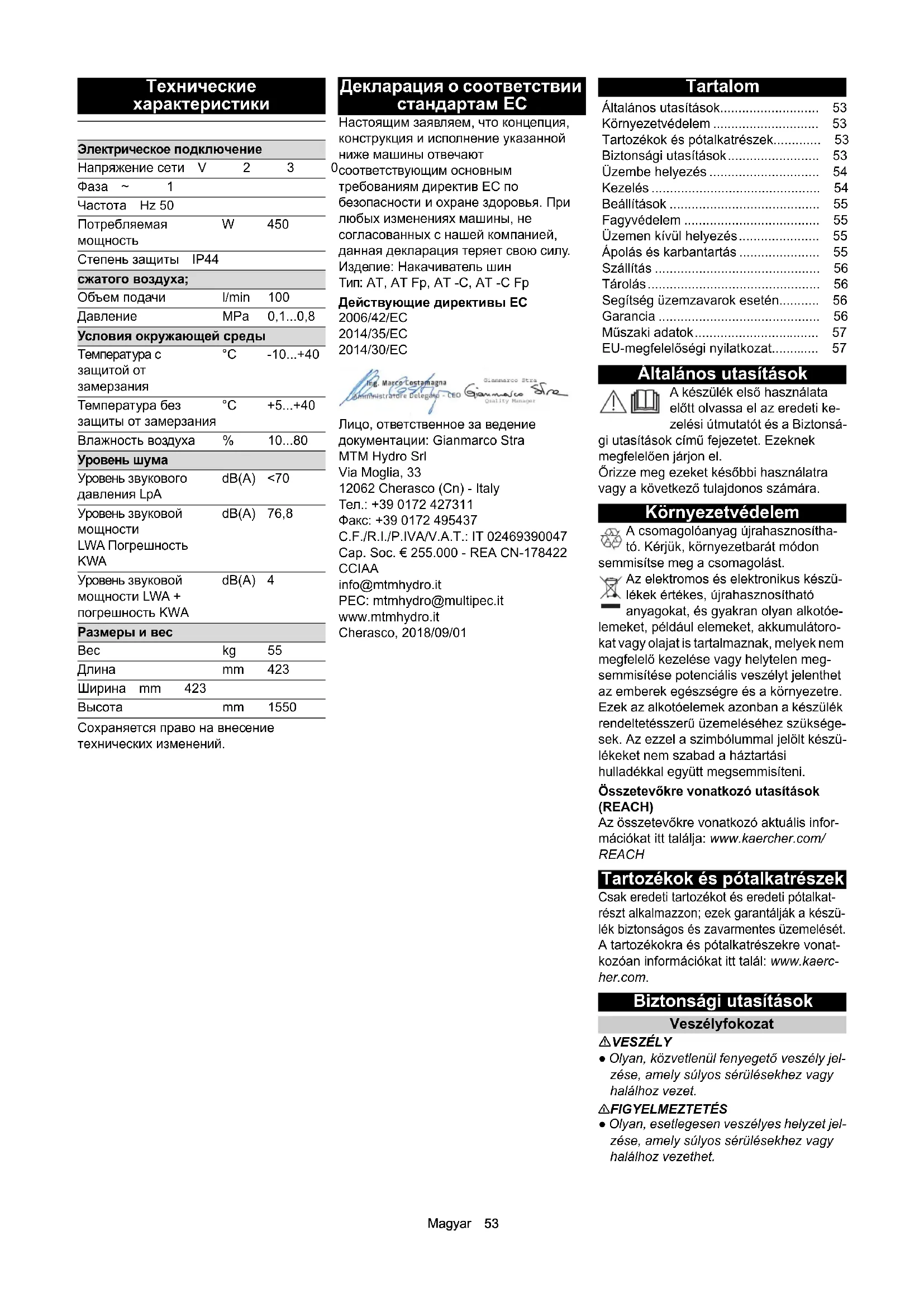

HASZNÁLATI ÚTMUTATÓ ATC Fp Kärcher

Általános utasítások. 53

Környezetvédelem 53

Tartozékok és pótalkatrészek. 53

Biztonsági utasítások. 53

Üzembe helyezés 54

Kezelés 54

Beállítások 55

Fagyvédelem 55

Üzemen kívül helyezés 55

Segítség üzemzavarok esetén.. 56

Garancia 56

Műszaki adatok. 57

EU-megfelelőségi nyilatkozat. 57

Általános utasítások

A készülék első használata előtt olvassa el az eredeti kezelési útmutatót és a Biztonsági utasítások fejezetet. Ezeknek megfelelően járjon el.

A giutasítási kimutatás fejezetének megfelelően járunk el.

Őrizze meg ezeket későbbi használatra vagy a következő tulajdonos számára.

A csomagolóanyag újrahasznosítható. Kérjük, környezetbarát módon semmisítse meg a csomagolást.

A csomagolóanyag újrahasznosítható. Kérjük, környezetbarát módon semmisítse meg a csomagolást.

Az elektromos és elektronikus készülékek értékes, újrahasznosítható nyersanyagokat tartalmaznak.

anyagokat, és gyakran olyan alkotóelemeket, például elemeket, akkumulátorokat vagy olajat is tartalmaznak, melyek nem megfelelő kezelése vagy helytelen megsemmisítése potenciális veszélyt jelenthet az emberek egészségére és a környezetre. Ezek az alkotóelemek azonban a készülék rendeltetésszerű üzemeléséhez szükségesek. Az ezzel a szimbólummal jelölt készülékeket nem szabad a háztartási hulladékkal együtt megsemmisíteni.

Tartozékok és pótalkatrészek

Az összetevőkre vonatkozó aktuális információkat itt találja: www.kaercher.com/REACH

Biztonsági utasítások

Csak eredeti tartozékot és eredeti pótalkatrészt alkalmazzon; ezek garantálják a készülék biztonságos, zavarmentes működését. A tartozékokra és pótalkatrészekre vonatkozó információkat itt talál: www.kaercher.com.

Biztonsági utasítások

Veszélyfokozat

△VESZÉLY

Olyan, közvetlenül fenyegető veszély jelzése, amely súlyos sérülésekhez vagy halálhoz vezet.

△FIGYELMEZTETÉS

Olyan, esetlegesen veszélyes helyzet jelzése, amely súlyos sérülésekhez vagy halálhoz vezethet.

△VIGYÁZAT

Olyan, esetlegesen veszélyes helyzet jelzése, amely könnyebb sérülésekhez vezethet.

FIGYELEM

Olyan, esetlegesen veszélyes helyzet jelzése, amely anyagi károkhoz vezethet.

Általános tudnivalók

A személyeket, állatokat és tárgyakat fenyegető veszélyek elkerülése érdekében feltétlenül olvassa el az alábbi dokumentumokat, és vegye figyelembe azok tartalmát:

• a kezelési útmutató
• minden biztonsági utasítás a törvényhozók által alkotott nemzeti jogi előírások

Önkiszolgáló üzemben az üzemeltetőnek biztosítania kell, hogy a felhasználókat jól látható útmutatók segítségével tájékoztassák a következőkről:

a lehetséges veszélyekről, a biztonsági berendezésekről, a készülék kezeléséről.

Kezelés

△FIGYELMEZTETÉS

8 év alatti gyermekek, csökkent szellemi, testi és érzékelő képességgel rendelkező személyek, illetve tapasztalattal és ismeretekkel nem rendelkező személyek csak megfelelő felügyelet mellett használhatják a készüléket, ill. amennyiben egy, a biztonságukért felelős személy ismertette velük a készülék biztonságos használatát és tudatában vannak a használatból eredő veszélyeknek. A gyermekek ne játsszanak a készülékkel! Gyermek felügyelet nélkül nem végezhetik a készülék tisztítását és használó általi karbantartását. A készülék környékét mindig tartsa tisztán, olaj- és zsírmentesen.

Magatartás vészhelyzetben

1. Vészhelyzetben nyomja meg a "STOP" gombot.

① STOP" gomb ② START gomb, csak AT-C és AT-C Fp esetén

Szimbólumok a készüléken

△VESZÉLY

Veszély elektromos feszültség következtében.

Az ilyen módon megjelölt burkolatokat ne nyissa fel.

Az ilyen módon megégetett burkolatokat ne nyissa fel.

Egészségkárosodás-veszély forgó felületek következtében.

Egészségügyi kockázat forgó felületek következtében.

Az e szimbólummal ellátott alkatrészeket ne érintse meg.

Rendeltetésszerű alkalmazás

A készülék gépjárművek abroncsnyomásának szabályozására szolgál egy adott nyomásra való felpumpálás vagy a nyomás kiengedése révén.

Tilos a készüléket robbanásveszélyes területen használni!

Az üzemeltetést csak zárt ajtó és felhelyezett burkolat mellett szabad végezni.

Ez a készülék ipari célú felhasználásra alkalmas.

Kalibrálási követelmény

Az AT-C és az AT-C Fp készülék verziójának gumiabroncs-felfújási rendszerét kalibrálták, és telepítés után, majd 2 évente ellenőriztetni kell az illetékes mérésügyi szolgálattal.

Üzembe helyezés

1. Kapcsolja be a helyszíni áramellátást.
2. Nyissa ki a zárakat.

① Főkapcsoló (2) Ajtó 3 Zár 3. Állítsa a főkapcsolót "ON" helyzetbe. A STOP gomb villog, amikor a készülék működik. 4. Csukja be az ajtót.

Kezelés

AW, AW Fp kezelése

Kezelőelemek

(1) Érme visszaadása (2) Érmebedobónyílás (3) Tömlőtartó 4 Szelepdugó

① Kijelző

② gomb Gumiabroncs lapos gomb ④ gomb

Ellenőrizze a gumiabroncs nyomását

1. Dobjon be egy érmét az érmebedobó nyílásba.

1. Állítsa be az abroncs előírt nyomását a kijelzőn a + és a - gombbal.

1. Rögzítse az abroncsszelep szelepdugóját.

1. Várjon, amíg egy hangjelzés jelzi az abroncs előírt nyomásának elérését.

1. Vegye le a szelepdugót.

1. Függessze a szelepdugót a tömlőtárolóba.

Lemezes abroncs feltöltése

Ha az abroncsnak nincs nyomása, a készülék nem fogja felismerni, hogy a szelepdugó fel van helyezve a szelepre.

1. Dobjon be egy érmét az érmebedobó nyílásba.

1. Állítsa be az abroncs előírt nyomását a kijelzőn a + és a - gombbal.

1. Rögzítse az abroncsszelep szelepdugóját.

1. Nyomja meg a „gumiabroncs lapos" gombot.
2. Várjon, amíg egy hangjelzés jelzi az abroncs előirányzott nyomásának elérését.
3. Vegye le a szelepdugót.

1. Függessze a szelepdugót a tömlőtartóba.

AW-C, AW-C Fp kezelése

Kezelőelemek

1 Érme visszaadása ② Érmebedobónyílás (3) Tömlőtartó 4 Szelepdugó ⑤ START gomb

1 Célnyomás kijelzése ② Abroncsnyomás kijelzése ③ gomb gomb Gumiabroncs lapos gomb funkció nélkül

Ellenőrizze a gumiabroncs nyomását

1. Dobjon be egy érmét az érmebedobó nyílásba.
2. Nyomja meg a START gombot.
3. Állítsa be a gumiabroncs célnyomását a + és - gombokkal a célnyomás kijelzőjén (felső kijelző).
4. Rögzítse az abroncsszelep szelepdugóját. A gumiabroncs nyomás kijelzője (alsó kijelző) a gumiabroncs nyomását mutatja.
5. Várjon, amíg egy hangjelzés jelzi az abroncs előírt nyomásának elérését.
6. Vegye le a szelepdugót.

1. Függessze a szelepdugót a tömlőtartóba.

Lapos abroncs feltöltése

Ha az abroncsnak nincs nyomása, a készülék nem fogja felismerni, hogy a szelepdugó fel van helyezve a szelepre.

1. Dobjon be egy érmét az érmedobó nyílásba.
2. Nyomja meg a START gombot.
3. Állítsa be a gumiabroncs célnyomását a + és - gombokkal a célnyomás kijelzőjén (felső kijelző).
4. Rögzítse az abroncsszelep szelepdugóját. A gumiabroncs nyomás kijelzője (alsó kijelző) a gumiabroncs nyomását mutatja.
5. Nyomja meg a "gumiabroncs lapos" gombot.

1. Várjon, amíg egy hangjelzés jelzi az abroncs előírt nyomásának elérését.
2. Vegye le a szelepdugót.

1. Függessze a szelepdugót a tömlőtartóba.

Beállítások

Üzemidő beállítása

Megjegyzés

A beállítható üzemidő az alábbi érmék egyikének bedobására érvényes:

50 eurocent, 50 brit penny, 1 svájci frank, 1 lengyel zloty, 2, 5 norvég korona

Más érmékkel csak a szerviz szolgálat tudja elvégezni a beállítást.

1. Állítsa be a működési időt a P I forgatógombbal.

Lehetséges beállítási tartomány 30 másodperc és 7 perc között.

① I forgatógomb

Megjegyzés

A P II, P III és P IV nem rendelkezik funkcióval.

Fagyvédelem

Készülék fagyvédelemmel

1. +5°C alatti hőmérsékletnél fordítsa a fagyvédelem kapcsolót „ON” állásba.

① Fagyvédelem kapcsoló ② Fagyvédelmi fűtőegység

FIGYELEM

Károsodás veszélye!

A fagyvédelem csak akkor aktív, ha a főkapcsoló ON állásban van.

A fagyvédelem aktiválásakor ellenőrizze, hogy a főkapcsoló ON állásban van-e.

Megjegyzés

A fagyvédelmi fűtőegységet nem termosztát vezérli. A fűtés bekapcsolt állapotban tartósan üzemel.

Készülék fagyvédelem nélkül

A fagyvédelem nélküli készülékeknél fagyveszély esetén „üzemel kívül helyezést" kell végrehajtani.

Üzemen kívül helyezés

1. Engedje le a kondenzátumot a sűrített levegő tartályában (lásd, Karbantartási munkák").
2. Állítsa a főkapcsolót, OFF" helyzetbe.

Ápolás és karbantartás

Naponta

1. Ürítse ki az érmekazettát (lásd „Karban-tartási munkák").
2. Ellenőrizze a készülék általános állapotát.
3. Ellenőrizze a szelepdugó állapotát.
4. Ellenőrizze az elektromos kábel állapotát.
5. Nyissa ki az alsó burkolatot, és ellenőrizze a kompresszor állapotát.
6. Cseréltesse ki a sérült részeket.

Hetente

1. Tisztítsa meg a készülék külsejét.
2. Engedje le a kondenzátumot a sűrített levegő tartályában (lásd: Karbantartási munkák).

Karbantartás 2 évente

Csak AT-C, AT-C FP esetén

1. A gumiabroncs-nyomásmérő készüléket kalibráltassa a mérésügyi szolgálattal.

Karbantartási munkálatok

Érmekazetta kiürítése

1. Nyissa ki az ajtót.

1 Ajtó (2) Érmekazetta

1. Húzza ki az érmekazettát, és ürítse ki.

Engedje le a kondenzátumot

1. Vegye le a burkolatot.

Burkolat ② Kondenzátumleeresztő szelep

1. Tartsa a kondenzátumleeresztő szelepet egy akna vagy gyűjtőedény felett.

△FIGYELMEZTETÉS

Sérülésveszély, károsodás veszélye

A kondenzátumleeresztő szelepből kilépő vízsugár sérüléseket vagy károkat okozhat. Soha ne irányítsa a kondenzátumleeresztő szelepet emberekre, állatokra, a készülékre vagy elektromos alkatrészekre. 3. Lassan nyissa ki a kondenzátumleeresztő szelepet, és engedje le a kondenzátumot. 4. Zárja le a kondenzátumleeresztő szelepet. 5. A burkolatot helyezze fel.

Szállítás

△VIGYÁZAT

Sérülésveszély, károsodás veszélye Szállítás során ügyeljen a gép súlyára.

1. Járműben történő szállítás esetén a készüléket a vonatkozó irányelvek szerint biztosítsa csúszás és felborulás ellen.

Tárolás

△VIGYÁZAT

Sérülés és károsodás veszélye

Tárolás során ügyeljen a készülék súlyára.

Segítség üzemzavarok esetén

△VESZÉLY

Áramütésveszély!

Mielőtt elkezdene dolgozni a készüléken, állítsa a főkapcsolót OFF állásba, és válassza le a helyszíni áramellátást.

A készülék nem működik

Ellenőrizze a helyszíni áramellátást. - Állítsa a főkapcsolót ON helyzetbe. - Értesítse az ügyfélszolgálatot.

A készülék nem indul el, miután a szelepdugó össze lett kötve az abronccsal.

Ellenőrizze a szelepdugó megfelelő helyzetét. Ellenőrizze a tömlő és a szelepdugó alapját. - Nyomja meg a „gumiabroncs lapos” gombot.

Nincs sűrített levegő

Húzza felfelé a kompresszor bekapcsológombját.

① Kompresszor bekapcsológombja

• A kompresszor túlmelegedett: Várjon, amíg a kompresszor lehűl.

A légnyomás túl alacsony

Ellenőrizze a nyomást a manométeren. Szükség esetén végezze el a nyomáscsökkentő utánállítását.

① Nyomáscsökkentő (2) Manométer

Üzemzavarok a kijelzőn való kijelzéssel

Hiba Ok Elhárítás
ER1 Instabil nyomásmárés meghíbásodott szelepdugó vagy tōmlő következtében.	● Cserélje ki a szelepdrugóct.● Cserélje ki a tōmlôt.
ER2, ER7 A légnyomás tül alacsony.A meghíbásodott szelepdugó vagy tōmlöinstabil nyomásmárást eredményez.	● Ellenörizze a manométer által mutatott levegőnyomást,szükség esétén végezze el a nyomáscsökkentő utánállitását.● Cserélje ki a szelepdrugóct.● Cserélje ki a tōmlôt.
ER3	A légnyomás tül alacsony.	● Ellenörizze a manométer által mutatott nyomást, szükség esétén végezze el a nyomáscsökkentő utánállitá-sát.
ER4	A légnyomás tül magas.	● Ellenörizze a manométer által mutatott nyomást, szükség esétén végezze el a nyomáscsökkentő utánállitá-sát.
ER5	Hiba törtent az áramellatóban.	● Értesítse az ügfélszolgálatot.
ER6, ER8, ER9, ERU, ERB	Meghíbásodás az elektronikában.	● Értesítse az ügfélszolgálatot.
ERP	A szelepdugó a felp pumpálás során kioldó-dott.A légnyomás nem stabil.	● Ellenörizze a szelepdrugó megfelelo helyzetét.● Ellenörizze a manométer által mutatott nyomást, szükség esétén végezze el a nyomáscsökkentő utánállitá-sát.

Garancia

Minden országban az illetékes értékesítő társaságunk által megadott garanciális feltételek vannak érvényben. A készüléknél felmerülő esetleges zavarokat a garancián belül díjmentesen orvosoljuk, amennyiben anyag-, illetve gyártási hibáról van szó. Garanciális esetben kérjük, a számlával együtt forduljon kereskedőjéhez vagy a legközelebbi, arra jogosult ügyfélszolgálati irodához.

(A címet lásd a hátoldalon)

Műszaki adatok

Elektromos csatlakozás

Hálózati feszültsg V 230
Fázs ~ 1
Frekvencia Hz	50
Csatlakozási teljesít- mény	W	450
Védett ség		IP44

Szűrő levegő

Szállításmi mennyiség	l/min	100
Nyomás	MPa	0,1...0,8

Környezeti feltételek

Hömérsklet fagyväde-lemmel	°C	-10...+40
Hömérsklet fagyväde-lem nélkül	°C	+5...+40
Párartalom	%	10...80

Zajkibocsátás

Zajszint LpA	dB(A)	<70
L zajteljesftményszintWA	dB(A)	76,8
+ K bizonytalansági par-métrterWA
L zajteljesftményszintWA	dB(A)	4
+ K bizonytalansági par-métrterWA

Méretek és súlyok

Süly	kg	55
Hosszúság	mm	423
Szélesség	mm	423
Magasság	mm	1550

A műszaki változtatások jogát fenntartjuk.

EU-megfelelőségi nyilatkozat

Ezúton kijelentjük, hogy az alább megjelölt gép tervezése és felépítése alapján, valamint az általunk forgalomba hozott kivitelben megfelel a vonatkozó EU-irányelvek alapvető biztonsági és egészségügyi követelményeinek. A gépen végzett, de velünk nem egyeztetett módosítás esetén jelen nyilatkozat érvényét veszti.

Termék: Abroncstöltő

Típus: AT, AT Fp, AT -C, AT -C Fp

Vonatkozó EU-irányelvek

2006/42/EK

2014/35/EU

2014/30/EU irányelv

Dokumentációs meghatalmazott: Gianmarco Stra

MTM Hydro Srl

Via Moglia, 33

12062 Cherasco (Cn) - Olaszország

Tel. [phone]

Fax: [phone]

CF / RI / P.IVA / AFA: IT 02469390047

Cap. Soc. 255 000 € - REA CN-178422

CCIAA

[e-mail]

PEC: [e-mail]

www.mtmhydro.it

Cherasco, 2018/09/01

Tartalom

Általános utasítások 57

Környezetvédelem 57

Tartozékok és pótalkatrészek 57
