HASZNÁLATI ÚTMUTATÓ Multiclip 750 S AE STIGA

Gyalogvezetésű akkumulátoros fűnyírógép

FIGYELEM! a gép használata előtt olvassa el figyelmesen a jelen kézikönyvet.

MAGYAR - Eredeti használati utasítás fordítása

[2] Névleges teljesítmény * [3] A motor max. üzemi sebessége * [4] MAX tápfeszültség [5] NÉVLEGES tápfeszültség [6] A gép tömege * [7] Munkaszélesség [8] Vágószerkezet kódja [9] Hangnyomás szintje [10] Mérési bizonytalanság [11] Mért zajteljesítmény szint [12] Garantált hangerőszint [13] Vibrációszint [14] Igényelt tartozékok [15] „Mulcsozó” készlet [16] Akkumulátorok, típus [17] Akkumulátortöltő, típusa [18] Táblázat az akkumulátorok helyes kombinációjához [19] Egy elem használata [20] Elemtartó 1 [21] Két elem kombinált használata [22] Elemtartó 2

• A pontos adatot lásd a gép azonosító adattábláján.

A kézikönyv szövegében néhány, a biztonság vagy a használat szempontjából különösen fontos információt tartalmazó bekezdést eltérő módon kiemeltünk az alábbi kritérium szerint: MEGJEGYZÉS VAGY FONTOS az előző részekben feltüntetettekre vonatkozó pontosításokat vagy egyéb információt tartalmaz a gép megrongálódása és károk okozása elkerülése céljából. A szimbólum veszélyt jelez. A gyelmeztetés be nem tartása a kezelő vagy más személyek sérülését és/vagy károkat okozhat. A szürke pontokkal jelölt kerettel kiemelt szakaszok opciós jellemzőket tartalmaznak, amelyek nincsenek meg a jelen használati utasításban leírt összes géptípusnál. Ellenőrizze, hogy az Ön gépe megfelel-e ezeknek a jellemzőknek. Az összes „elülső”, „hátsó”, „jobb” és „bal” megjelölést a kezelő munkavégzési helyéből kell értelmezni.

A jelen használati útmutatóban található ábrák számozása: 1, 2, 3 stb. Az ábrákon látható alkatrészeket az A, B, C stb. betűk jelölik. A 2. ábrán látható C alkatrészre való hivatkozás jelölése tehát: „Lásd a 2.C ábrát” vagy egyszerűen „(2.C ábra)”. Az ábrák csak illusztrációk. A valós alkatrészek eltérhetnek az ábrán láthatóktól.

A használati utasítás fejezetekre és szakaszokra oszlik. A „2.1 Betanítás” c. szakasz címe a „2. Biztonsági előírások. A címekre vagy szakaszokra való hivatkozásokat a számozott szak. illetve fej. rövidítések jelölik. Például: “2. fej.” vagy “2.1. szak.”

Ismerje meg a kezelőszerveket, és sajátítsa el e gép kezelését. Tanulja meg a motor gyors leállítását. A gyelmeztetések és az utasítások be nem tartása tűze- sethez és/vagy súlyos sérülésekhez vezethet.

• Tilos gyermekekre bízni a gép használatát, illetve olyan személyre, aki nem ismeri a gép kezelésére vonatkozó FIGYELEM: A GÉP HASZNÁLATA ELŐTT OLVASSA EL FIGYELMESEN A JELEN KÉZIKÖNYVET. Őrizze meg, ha később szükség lesz rá.

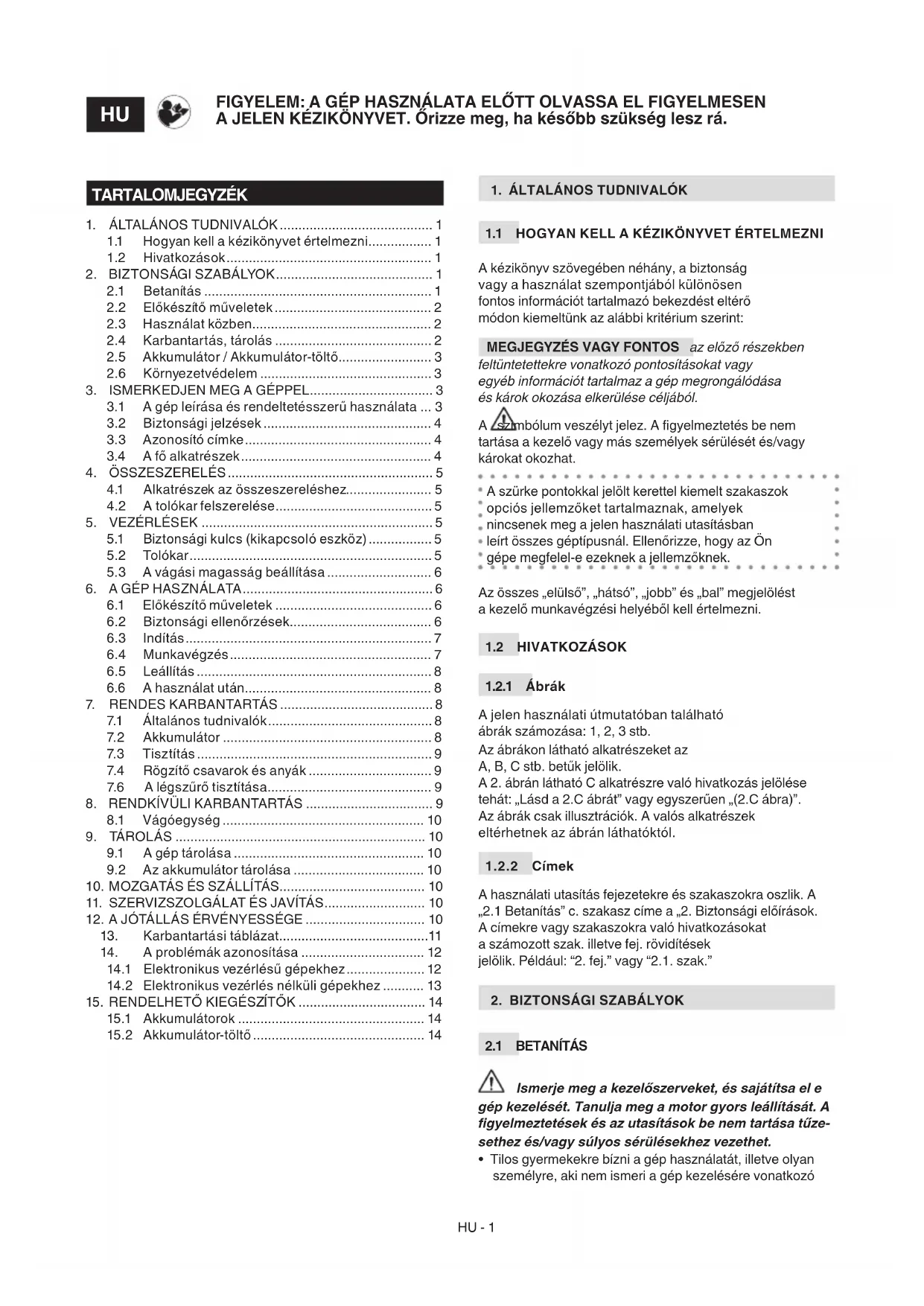

1.1 Hogyan kell a kézikönyvet értelmezni ................. 1

2.2 Előkészítő műveletek .......................................... 2

2.3 Használat közben ................................................ 2

2.4 Karbantartás, tárolás .......................................... 2

2.5 Akkumulátor / Akkumulátor-töltő ......................... 3

3.1 A gép leírása és rendeltetésszerű használata ... 3

3.2 Biztonsági jelzések ............................................. 4

3.3 Azonosító címke .................................................. 4

4.1 Alkatrészek az összeszereléshez....................... 5

4.2 A tolókar felszerelése .......................................... 5

5. VEZÉRLÉSEK .............................................................. 5

5.1 Biztonsági kulcs (kikapcsoló eszköz) ................. 5

5.2 Tolókar ................................................................. 5

5.3 A vágási magasság beállítása ............................ 6

6. A GÉP HASZNÁLATA ................................................... 6

6.1 Előkészítő műveletek .......................................... 6

6.2 Biztonsági ellenőrzések ...................................... 6

7.1 Általános tudnivalók ............................................ 8

7.4 Rögzítő csavarok és anyák ................................. 9

7.6 A légszűrő tisztítása ............................................ 9

9.2 Az akkumulátor tárolása ................................... 10

14. A problémák azonosítása ................................. 12

14.1 Elektronikus vezérlésű gépekhez ..................... 12

14.2 Elektronikus vezérlés nélküli gépekhez ........... 13

15.2 Akkumulátor-töltő .............................................. 14

TARTALOMJEGYZÉKHU - 2

útmutatásokat. A helyi törvények szabályozhatják a gép használatához előírt minimális életkort.

• Ezt a készüléket használhatják gyermekek 8 éves kortól, továbbá csökkent testi, szellemi, illetve érzékelő képességgel rendelkező, vagy ismeretek és tapasztalatok híjával levő személyek, amennyiben valaki felügyeli őket vagy ha eligazítást kaptak a készülék biztonságos használatára vonatkozóan és megértették a fennálló veszélyeket. Gyermekek ne játsszanak a készülékkel. A tisztítást és a rendszeres karbantartást nem végezhetik gyermekek felügyelet nélkül.

• Soha ne használja a gépet, ha a kezelő fáradt vagy nem érzi jól magát, illetve ha gyógyszer, kábítószer, alkohol vagy más olyan szerek hatása alatt áll, melyek reexeit és gyelmét károsan befolyásolják.

• Ne szállítson gyermekeket vagy más utasokat.

• Ne feledje, hogy a gép kezelője vagy használója felelős a más személyeket ért balesetekért és váratlan eseményekért, illetve azok tulajdonában keletkező károkért. A felhasználó felelőssége a munkaterület talajviszonyaiból eredő potenciális veszélyek felmérése, valamint a saját és mások biztonsága garantálásához szükséges óvintézkedések alkalmazása, különösen lejtő vagy emelkedő, egyenetlen, csúszós vagy bizonytalan területek.

• Ha harmadik személynek átadja vagy kölcsönadja a gépet, győződjön meg arról, hogy az elolvasta a jelen használati utasításba foglalt tudnivalókat.

2.2 ELŐKÉSZÍTŐ MŰVELETEK

Egyéni védőfelszerelések

• Viseljen megfelelő ruházatot, erős, csúszásgátló cipőt és hosszúnadrágot. Ne működtesse a gépet mezítláb vagy nyitott szandálban. Viseljen hallásvédő fülvédőt.

• A hallásvédő eszközök viselete csökkentheti a gyelmeztető jelek (kiáltások vagy riasztások) érzékelését. Különösen gyeljen arra, hogy mi történik a munkaterület környékén.

• Viseljen védőkesztyűt az összes olyan helyzetben, mikor a keze veszélynek van kitéve.

• Ne viseljen sálat, köpenyt, nyakláncot, karkötőt, olyan ruházatot, melyen nyakkendő, lobogó részek, szalagok vannak, illetve vagy bármilyen lelógó vagy széles kellékeket, melyek beakadhatnak a gépbe, vagy a munkavégzés helyén lévő egyéb tárgyakba, anyagokba.

• Ha hosszú a haja, kösse megfelelően össze. Munkaterület / Gép

• Vizsgálja át gondosan a munkavégzés területét és távolítson el minden olyan tárgyat, melyet a gép kidobhat, vagy amelyek sérüléseket okozhatnak a vágóegységen/forgó egységeken (kövek, gallyak, vashuzalok, csontok, stb.).

• Kerülje a gép használatát robbanásveszélynek kitett helyeken, gyúlékony folyadékok, gáz vagy por jelenléte esetén. Az elektromos szerszámok szikrákat képeznek, melyek lángra lobbanthatják a port vagy a gőzöket.

• Kizárólag nappal vagy jó világítás és megfelelő látási viszonyok mellett dolgozzon.

• Tartson távol a munkavégzés területétől más személyeket, gyermekeket, állatokat. A gyermekekre egy másik felnőttnek kell felügyelnie.

• Kerülje a vizes fűben, esőben, viharveszélyben történő munkavégzést, főleg villámcsapás veszélye esetén.

• Ne tegye ki a gépet esőnek vagy nedvességnek. A szerszámba beszivárgó víz növeli az elektromos áramütés veszélyét.

• Különösen ügyeljen, ha a talaj egyenetlen (buckás, gödrös), valamint lejtőn és emelkedőn, gyeljen a rejtett veszélyekre és az esetleges akadályokra, amelyek korlátozhatják a látási viszonyokat.

• Különösen ügyeljen, amikor árokpart, szakadék vagy vízpart közelében dolgozik. A gép felborulhat, ha az egyik kerék túlhalad a parton, vagy ha a part beszakad.

• A munka során mindig a lejtőre/emelkedőre merőlegesen kell haladni, és sohasem azzal párhuzamosan. Különösen ügyeljen irányváltoztatáskor, és gyeljen a támaszpontra, ügyeljen arra, hogy a kerekek ne ütközzenek akadálynak (kavicsok, faágak, gyökerek, stb.), melyek miatt a gép oldalirányban elcsúszhatna, vagy a vezető elveszíthetné a gép feletti uralmát.

• Amikor a gépet közút mellett használja, ügyeljen a járműforgalomra. A helyes viselkedésre vonatkozó gyelmeztetések

• Legyen óvatos, amikor hátramenetben halad. Nézzen hátra és győződjön meg az akadályok hiányáról a hátramenet előtt és közben.

• Soha ne fusson, hanem gyalogoljon.

• Kerülje, hogy a fűnyíró húzza magával.

• Tartsa mindig távol a kezét és a lábát a vágóegységtől az elindításkor és a gép használata során egyaránt.

• Figyelem: a vágóelem a kikapcsolása után vagy a motor kikapcsolása után is tovább forog néhány másodpercig.

• Maradjon mindig távol a kidobónyílástól. Abban az esetben, ha a munka során géphiba vagy baleset történik, állítsa le azonnal a motort és távolítsa el a gépet, hogy ne okozhasson további károkat; amennyiben a kezelő vagy más személyek sérülését okozó baleset történt, nyújtson elsősegélyt az adott helyzetnek legmegfelelőbb módon és forduljon az illetékes egészségügyi intézményhez a szükséges ellátásért. Távolítsa el gondosan az esetleges törmelé- keket, melyek jelenléte károkat, személyek vagy állatok sérülését okozhatja. Használati korlátozások

• Soha ne használja a gépet, ha a burkolatok (gyűjtőzsák, oldalkidobó burkolat, hátulkidobó burkolat) sérültek, hiányoznak vagy nincsenek megfelelően felszerelve.

• Ne használja a gépet, ha a tartozékok/szerszámok nincsenek felszerelve az előírt helyre.

• Ne kapcsolja ki, iktassa ki, távolítsa el vagy módosítsa a gépen levő biztonsági rendszereket/mikrokapcsolókat.

• Ne vesse alá a gépet túlzott terhelésnek és ne használjon kis gépet nehéz munkák végrehajtásához; a megfelelő gép használata csökkenti a lehetséges veszélyeket, és javítja a munka minőségét.

2.4 KARBANTARTÁS, TÁROLÁS

A gép biztonságának és teljesítményszintjének érdekében végezze el a gép rendszeres karbantartását és gondoskodjon megfelelő tárolásáról. Karbantartás

• Soha ne használja a gépet kopott vagy sérült alkatrészekkel. A meghibásodott vagy sérült alkatrészeket ne javítsa, hanem cserélje ki.HU - 3

• A gép beállítási műveletei során ügyeljen arra, hogy az ujjai ne szoruljanak be a forgó vágóegység és a gép rögzített részei közé. A jelen útmutatóban megadott zajszint- és vibráció- értékek a gép legnagyobb használati értékei. A nem egyen- súlyban levő vágóelem, a túl gyors mozgás, a karbantartás elhanyagolása jelentősen befolyásolja a zajkibocsátást és a vibrálást. Ezért szükséges biztosítani azokat a megelőző intézkedéseket, melyek révén megszüntethetők a magas zajszint és a vibrálás okozta lehetséges károsodások; vala- mint gondoskodni kell a gép karbantartásáról, fülvédőt kell viselni és a munka során szüneteket kell tartani. Tárolás

• A tűzveszély csökkentése céljából ne hagyja a munka melléktermékeit tartalmazó tárolóedényeket a helyiségben.

2.5 AKKUMULÁTOR / AKKUMULÁTOR-TÖLTŐ

FONTOS Az itt következő biztonsági előírások kiegészítik a géphez szállított akkumulátor és az akkumulátor-töltő útmutatójában található biztonsági szabályokat .

• Az akkumulátorok feltöltéséhez kizárólag a gyártó által ajánlott akkumulátor-töltőket használjon. A nem megfelelő akkumulátortöltő használata áramütést, túlmelegedést vagy az akkumulátor maró hatású folyadékának kiömlését okozhatja.

• Kizárólag az Ön által vásárolt szerszámhoz való akkumulátorokat használjon. Más akkumulátorok használata sérülést okozhat és tűzveszélyes lehet.

• Az akkumulátor behelyezése előtt ellenőrizze, hogy a készülék ki legyen kapcsolva. Az akkumulátor behelyezése a bekapcsolt elektromos készülékbe balesetveszélyes.

• A használaton kívüli akkumulátort tárolja irodai kapcsoktól, aprópénztől, kulcsoktól, szögektől, csavaroktól és egyéb apró fémtárgyaktól távol, mivel azok az érintkezők rövidzárlatát okozhatják. Az akkumulátor érintkezői közötti rövidzárlat anyagok égését vagy tüzet okozhat.

• Ne használja az akkumulátor-töltőt gyúlékony anyagok, gőzök közelében vagy könnyen meggyulladó felületeken, mint papír, szövet stb. A feltöltés során az akkumulátor-töltő felmelegszik, ez tüzet okozhat.

• Az akkumulátorok szállítása alatt ügyeljen arra, hogy az érintkezők ne csatlakozzanak egymáshoz, továbbá a szállításhoz ne alkalmazzon fémdobozokat.

2.6 KÖRNYEZETVÉDELEM

A környezet védelmét a gép használata során elsődleges fontossági szempontként kell gyelembe venni, mivel ez a békés egymás mellett élés és környezetünk érdeke.

• Ne zavarjon másokat a szomszédságában. A gépet csak elfogadható napszakokban használja (ne használja kora reggel vagy késő este, amikor másokat zavarhat).

• Szigorúan tartsa be a helyi előírásokat a csomagolóanyagok, használt alkatrészek vagy bármi egyéb, környezetszennyező elem selejtezésére vonatkozóan; ezeket a hulladékokat ne helyezze a háztartási hulladékba, hanem szelektív hulladékkezelés keretében szállítsa a megfelelő gyűjtőtelepekre, ahol gondoskodnak az anyagok újrahasznosításáról.

• Szigorúan kövesse a helyi előírásokat a levágott növényzet megsemmisítését illetően.

• Az üzemen kívül helyezéskor ne szennyezze a géppel a környezetet, hanem a hatályos helyi előírások értelmében adja le egy gyűjtőtelepen. Ne dobja a háztartási hulladékba az elektromos készülékeket. Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/UE irányelv szerint a használatból kivont elektromos berendezéseket elkülönítve kell gyűjteni, az ökokompatibilis újrahasznosítás céljából. Ha az elektromos készülékeket hulladéklerakó helyeken vagy a talajon hagyva selejtezik, az ártalmas anyagok elérhetik a talajvízréteget és az élelmiszerláncba kerülhetnek, mellyel az Ön egészségét károsíthatják. A termék ártalmatlanítására vonatkozó részletesebb tájékoztatásért forduljon a kommunális hulladék megsemmisítéséért felelős szervezethez vagy az Ön márkakereskedőjéhez. A hasznos élettartamuk végén az akkumulátorokat a környezetvédelmi szempontoknak megfelelően kell semlegesíteni. Az akkumulátor az Ön és a környezet számára veszélyes anyagokat tartalmaz. Ezért el kell távolítani a gépből és a lítiumionos akkumulátorok hulladékként való kezelését vállaló telepen kell leadni. A használt termékek és csomagolások szelektív hulladékként való gyűjtése lehetővé teszi az anyagok újrafelhasználását és újrahasznosítását. Az anyagok újrahasznosítása elősegíti a környezetszennyezés megelőzését és csökkenti a nyersanyagok iránti keresletet.

HASZNÁLATA Ez a gép gyalogvezetésű fűnyírógép. A gép lényegében egy motorból áll, mely a kerekekkel és tolókarral felszerelt védőburkolatba zárt vágóegységet forgatja. A kezelő a tolókar mögött, a forgó vágóegységtől való biztonságos távolságra elhelyezkedve vezetheti a gépet és működtetheti a fő vezérléseket. Ha a kezelő eltávolodik a géptől, a motor és a forgó vágóegység néhány másodpercen belül leáll.

3.1.1 Rendeltetésszerű használat

Ezt a gyalogvezetésű gépet fűnyírásra terveztük és készítettük, alkalmazható a fűnyíró-kapacitásának megfelelő kiterjedésű kertekben és egyéb füves területeken. Általánosságban ez a gép az alábbiakra alkalmas: Fűnyírásra, a fű felaprítására és a talajra terítésére (mul- csozás). A gyártó által eredeti felszerelésként vagy külön rendelhető tartozékként előírt speciális tartozékok révén a gép különféle munkamódozatok szerint üzemeltethető, ezeket a jelen használati utasítás vagy az egyes tartozékok használati útmutatója írja le.HU - 4

3.1.2 Nem rendeltetésszerű használat

A fentiektől eltérő bármilyen más használat veszélyes lehet és személyi és/vagy tárgyi károkat okozhat. Helytelen használatnak minősülnek az alábbiak (példaként és nem kizárólagosan): – Más személyek, gyermekek vagy állatok szállítása a gépen, mivel azok leeshetnek és súlyosan megsérülhetnek, illetve veszélyeztetik a vezetés biztonságát. – A gépen utazni. – A géppel egyéb terhet vontatni vagy tolni. – A vágóegység működtetése a nem füves szakaszokon. – A gép használata lomb vagy törmelék összegyűjtésére. – A gép használata sövények igazítására vagy nem pázsit jellegű növényzet vágására. – Egy személynél többen alkalmazzák a gépet. FONTOS A gép helytelen használata következtében a jótállás érvényét veszi, valamint a Gyártó bárminemű felelősség alóli mentesülését vonja maga után, a felhasználóra hárítva a saját magán vagy másokon okozott károkból illetve sérülésekből származó kötelezettségeket.

3.1.3 Felhasználói célcsoport

Ez a gép fogyasztói, azaz nem professzionális használatra készült. Hobbikertészeti alkalmazásra készült. FONTOS A gépet a kezelő egyedül használja.

3.2 BIZTONSÁGI JELZÉSEK

A gépen különféle szimbólumok láthatók (2. ábra). Funkciójuk az, hogy felhívják a gépkezelő gyelmét a gép körültekintő és óvatos használatára. A szimbólumok jelentése: Figyelem. Olvassa el az utasításokat gép használata előtt. Veszély! Kidobott tárgyak veszélye. A gép használata során az idegen személyek tartózkodjanak a munkavégzés területén kívül. Csak olyan fűnyíróknál, amelyek hőmotorral rendelkeznek. Ügyeljen az éles vágóegységre. Ne tegye kezét vagy lábát a vágóegység házába. A vágóegység a motor kikapcsolása után tovább forog. Távolítsa el a biztonsági kulcsot (kikapcsoló eszközt) a karbantartás megkezdése előtt. Veszély! Vágásveszély. Vágóegység mozgásban. Ne tegye kezét vagy lábát a vágóegység házába. FONTOS A megrongálódott vagy olvashatatlan címkéket ki kell cserélni. Kérjen új címkéket a szerviztől.

Az azonosító címke az alábbi adatokat tartalmazza (1. ábra).

1. Zajteljesítmény szint.

2. CE megfelelőségi jelzés.

6. A gyártó neve és címe.

8. A motor max. üzemi sebessége.

10. Hálózati feszültség és frekvencia.

11. Elektromos védettségi fokozat.

12. Névleges teljesítmény.

Másolja át a belső borítólapon látható gépazonosító címke megfelelő helyére az azonosító adatokat. FONTOS A felhatalmazott márkaszervizzel való kapcsolatfelvételkor adja meg mindig a címkén látható termékazonosító adatokat! FONTOS A példa megfelelőségi nyilatkozat a használati útmutató utolsó oldalain található.

3.4 A FŐ ALKATRÉSZEK

A gép az alábbi fő alkatrészekből áll, amelyek a következő funkciókat látják el (ábra 1): A. Váz: a forgó vágóegységet magába foglaló ház. B. Motor:mind a vágóeszközt, mind a kerekek meghajtását mozgatja (ha van). C. Vágóegység: a fűnyírásra szolgáló elem.

Tolókar: ez a kezelői állás. A hosszúsága meghatározza a munkavégzés közben a kezelő biztonsági távolságát a forgó vágóegységtől.

Akkumulátor (ha nem tartozéka a gépnek, lásd a 15. „külön rendelhető tartozékok” c. fejezetet): a motor beindításához szükséges energiát szolgáltatja jellemzői és használatának szabályai egy külön használati utasításban vannak leírva. F. Éberségi kapcsoló: ez a kar indítja el a vágó- és hajtószerkezeteket. A motor automatikusan leáll mindkét kar elengedésekor. G. | B |Meghajtó kapcsolókar: ez a kar kapcsolja a kerekek hajtását, ezzel a gép előrehaladását. H. Az akkumulátornak kialakított hely fedele

I. Biztonsági kulcs (kikapcsoló eszköz): A

kulcs be- és kiiktatja a gép villamos áramkörét. J. Akkumulátor-töltő (ha nem tartozéka a gépnek, lásd a 15. "külön rendelhető tartozékok" c. fejezetet): az akkumulátor töltésére szolgáló készülék.HU - 5

A betartandó biztonsági előírásokat a 2. fejezet tartalmazza. Szigorúan tartsa be az előírásokat a súlyos kockázatok vagy veszélyek elkerülése érdekében. Tárolási és szállítási okok miatt a gép néhány elemét nem szereltük fel közvetlenül a gyárban. Ezeket a csomagolóanyag eltávolítása után kell felszerelnie, a következő utasításokat követve. A gép kicsomagolását és összeszerelését szilárd, sík felületen kell végezni, továbbá elegendő helyet kell biztosítani a gép és a csomagolás mozgatásához a megfelelő szerszámok alkalmazásával. Ne használja a gépet, amíg nem végezte el az "ÖSSZESZERELÉS" c. szakaszban leírt műveleteket.

4.1 ALKATRÉSZEK AZ ÖSSZESZERELÉSHEZ

A csomagolásban találhatók az összeszereléshez szükséges alkatrészek.

1. Óvatosan bontsa ki a csomagolást, ügyeljen,

hogy ne vesszenek el az alkatrészek.

2. Olvassa el a dobozban található dokumentációt,

beleértve a jelen használati útmutatót.

3. Vegye ki a dobozból az összes

felszerelendő alkatrészt.

4. Selejtezze a dobozt és a csomagolást az

érvényes helyi előírások betartásával. Az összeszerelés előtt ellenőrizze, hogy a bizton- sági kulcs ne legyen beillesztve.

4.2 A TOLÓKAR FELSZERELÉSE

• „I” típus Szerelje fel a tolókart, ahogy az ábrákon látható (3. ábra).

• „II” típus Szerelje fel a tolókart, ahogy az ábrákon látható (4. ábra).

• „III” típus Szerelje fel a tolókart, ahogy az ábrákon látható (5. ábra).

Az akkumulátorrekeszben levő kulcs (6.A ábra) be- és kiiktatja a gép áramkörét. A kulcs eltávolításával teljesen kikapcsolódik az elektromos áramkör, ez megakadályozza a gép ellenőrizetlen használatát. FONTOS Mindig vegye ki a biztonsági kulcsot, amikor használaton kívül vagy felügyelet nélkül hagyja a gépet. Egyes modelleknél, ahol van ilyen, fordítsa a kulcsot „ON” állásba a gép áramkörének aktiválásához, lehetővé téve a gyújtást. Fordítsa a kulcsot „OFF” állásba az áramkör teljes kikapcsolásához, hogy megakadályozza a gép ellenőrizetlen használatát.

5.2.1 Kezelő jelenlét kar

Az éberségi kar (7.A ábra) engedélyezi a vágóegység bekapcsolását. A tolókar előtti helyzetben található. Nyomja meg a biztonsági gombot (7.C ábra), és állítsa a kart a tolókar felé, hogy elindítsa a vágóeszközt. A motor automatikusan leáll és az összes funkció ki van iktatva a kar elengedésekor. MEGJEGYZÉS A vágóegység bekapcsolása csak akkor lehetséges, ha a tolókartól jobbra levő sárga gombot megnyomja, és az éberségi kart a tolófogantyú irányába állítja.

5.2.2 Bekapcsoló gomb

A bekapcsoló gomb (8.A ábra) feladata:

A gép bekapcsolása. A gomb (8.A ábra) megnyomásakor a LED (8.B ábra) bekapcsol, és a gép üzemkész. MEGJEGYZÉS A gép bekapcsolása csak akkor lehetséges, ha az kezelő jelenlét kar és a meghajtó kar el vannak engedve. MEGJEGYZÉS Ha a gépet nem használja, 15 másodperc elteltével a LED kialszik és meg kell ismételni a fenti műveletet.

A vágóegység bekapcsolása. MEGJEGYZÉS A vágóegység bekapcsolása csak akkor lehetséges, ha a kezelő jelenlét kart a tolókar irányába lenyomja (lásd 6.3. szak.).

A vágóberendezés kikapcsolása. Bekapcsolt vágóeszközzel engedje el az éberségi kart (7.A ábra); a vágóegység leáll és a gép bekapcsolt állapotban marad.HU - 6

5.2.3 Hajtást bekapcsoló kar

FONTOS A motor indítása mindig kikapcsolt meghajtással történjen. Kapcsolja a kerekek hajtását és ezzel a gép előre haladását. A tolókar mögött található. Hajtás bekapcsolva. A fűnyíró a kart a tolófogantyúhoz tolva halad (7.B ábra). A fűnyíró nem halad a kar elengedésekor. FONTOS Ne húzza hátrafelé a gépet, ha a hajtás be van iktatva. Bizonyos modelleknél a haladási sebesség beállítható a tolófogantyú jobb oldalán található választógombbal (8.C ábra). 6 különböző sebességfokozat állítható be.

1. Maximális sebesség (kb. 5 km/h).

2. Minimális sebesség (kb. 2,5 km/h).

MEGJEGYZÉS Az utolsóként beállított sebességfokozat a gép kikapcsolása után is érvényes marad.

Az „ECO” funkció lehetővé teszi az energiatakarékos fűnyírást az akkumulátor működési idejének optimalizálása révén. Az „Eco” funkció be- és kikapcsolásához nyomja meg a gombot (8.D ábra). Minden alkalommal, amikor felengedi a kezelő jelenlét karokat, ez a funkció kikapcsol. MEGJEGYZÉS Az „ECO” funkciót nehéz fűnyírási körülmények (sűrű, hosszú, nedves fű nyírása) esetén nem ajánlott alkalmazni.

5.3 A VÁGÁSI MAGASSÁG BEÁLLÍTÁSA

Az alváz leengedésével vagy felemelésével állítható a fűnyírás magassága. A műveletet álló vágóegység mellett végezze. A nyírási magasságot a karral kell beállítani (ábra9.A), amely felemeli vagy leengedi az alvázat a kívánt állásba.

A betartandó biztonsági előírásokat a 2. fejezet tartalmazza. Szigorúan tartsa be az előírásokat a súlyos kockázatok vagy veszélyek elkerülése érdekében.

6.1 ELŐKÉSZÍTŐ MŰVELETEK

A munka megkezdése előtt el kell végeznie egy sor ellenőrzést és műveletet, hogy a munka eredményes és teljesen biztonságos legyen: Ellenőrizze, hogy a biztonsági kulcs ne legyen beillesztve foglalatába. Helyezze a gépet vízszintes helyzetbe és gondoskodjon arról, hogy stabilan álljon a talajon.

6.1.1 Az akkumulátor ellenőrzése

A vásárlás utáni első használat előtt töltse fel teljesen az akkumulátort az útmutató füzetben megadottak szerint. Minden használat előtt ellenőrizze az akkumulátor töltési szintjét az útmutatóban leírtak szerint.

6.1.2 A vágási magasság beállítása

Állítsa be a vágási magasságot az 5.3. szakasz szerint.

6.2 BIZTONSÁGI ELLENŐRZÉSEK

Végezze el az alábbi biztonsági ellenőrzéseket és bizonyosodjon meg arról, hogy az eredmények megegyeznek a táblázatba foglaltakkal. A használat előtt mindig végezze el a biztonsági ellenőrzéseket.

6.2.1 Általános biztonsági ellenőrzés

Tárgy Eredmény Markolatok Tiszta, száraz. Tolókar Megfelelően és szilárdan rögzül a géphez. Vágóegység Tiszta, nem károsodott vagy kopott. Kapcsoló Kezelő jelenlét kar Meghajtó kapcsolókar A karnak szabadon kell mozognia és nem erőltetetten, továbbá kiengedését követően automatikusan és gyorsan kell a semleges helyzetbe visszatérnie. Akkumulátor Nincs sérülés a burkolatán, nem szivárog belőle folyadék. A gépen és a vágóegységen levő csavarok/anyák Jól meg vannak húzva (nem lazák). A hűtőlevegő nyílásai Nincsenek eltömődve. Gép Károsodásra vagy kopásra utaló jelekről mentes.HU - 7

6.2.2 A gép működési próbája

1. Indítsa el a gépet,

és kapcsolja be a vágóeszközt (6.3. be- kezdés).

2. Engedje el a gép-

kezelő éberségi kart (15.A ábra).

2. A karoknak automa-

tikusan és gyorsan vissza kell állniuk alapállásba, és a motornak, valamint a vágóegységnek le kell állnia néhány másodpercen belül.

1. Indítsa el a gépet (6.3.

bekezdés), és hasz- nálja a hajtókart (5.2.3 bekezdés).

1. A kerekek előre moz-

2. A kerekek leállnak és a

gép nem halad előre. Próbavezetés Nincs rendellenes vibrálás. Nincs rendellenes zaj. Ha a táblázatokba foglaltaktól bármiben eltérő eredményt észlel, ne használja a gépet! Forduljon a szervizhez és végeztesse el a megfelelő ellenőrzéseket és javításokat.

MEGJEGYZÉS A beindítást sík, és akadályoktól, valamint magas fűtől mentes felületen végezze. MEGJEGYZÉS Ellenőrizze az akkumulátorok megfelelő kombinációját a "Műszaki adatok" táblázatban megadott utasítások szerint.

1. Nyissa ki az akkumulátor rekeszének

fedelét (10.A ábra).

2. Helyezze be az elemeket megfelelően a

foglalatukba (7.2.3. alfejezet), egészen addig tolva őket, amíg nem hallja a „kattanást”, amely rögzíti őket a helyükön és biztosítja az elektromos érintkezést.

3. Helyezze be teljesen a biztonsági kulcsot (11.A

ábra). Ha van ilyen, fordítsa a kulcsot „ON” állásba.

4. Zárja vissza teljesen a fedelet.

5. Azoknál a modelleknél, amelyek indítógombbal

indulnak, nyomja meg a bekapcsoló gombot (12.A ábra). A LED 15 másodpercig világít.

6. Kapcsolja be a vágóegységet először

megnyomva a biztonsági gombot (13.B ábra), majd megnyomva az éberségi kart (13.A ábra).

7. A hajtás bekapcsolásához nyomja meg

a kart a tolókar mögött (13.C ábra).

FONTOS Munkavégzés közben tartsa be mindig a vágóegységtől a markolat hossza által megadott biztonsági távolságot. Az akkumulátorok működési ideje (tehát az újratöltés nélkül lenyírható füves terület mérete) főként a

7.2.1. szakaszban leírtak tényezőktől függ.

A használat során megjeleníti az akkumulátorok töltött- ségi állapotát (maradék töltés százaléka) (8.E ábra). FONTOS Ha a motor munkavégzés közben túlhevülés miatt leáll, kb. 5 percet kell várni, mielőtt újra elindítaná.

1. Kezdje el a füves területen haladva a nyírást.

2. A haladási sebességet és a vágási magasságot

(5.3. szakasz) a terepviszonyok (a fű magassága, sűrűsége és nedvessége) és az eltávolított fűmennyiség függvényében válassza meg; . Meghajtásos típusokon (5.2.3 bekezdés): Javasoljuk, hogy ne nyírjon füvet 15°-nál nagyobb lejtőn.

3. A gyep szebb lesz, ha a fűnyírást mindig

ugyanazon a magasságon és két irányba felváltva végzi (14 ábra).

• Kerülje túl nagy mennyiségű fű egyszerre történő eltávolítását. Soha ne vágjon le egy menetben a fű magasságának egyharmadánál többet (14 ábra).

• Mindig tartsa tisztán az alvázat (7.3.1. szakasz).

6.4.2 Tanácsok a szép pázsit fenntartásához

• Amennyiben szép, zöld és puha pázsitot szeretne, azt rendszeresen kell nyírnia. A pázsit többféle típusú fűből állhat. Gyakori nyírással a dúsabb gyökérzetű fűfélék növekednek, és tömör fűtakarót hoznak létre. Ellenkező esetben, ha ritkábban nyírja, elsősorban a magas és vadon növő fűfélék növekednek (lóhere, margaréta stb.). A fűnyírás gyakoriságának a fű növekedéséhez kell igazodnia. Ne hagyja, hogy két fűnyírás között a fű nagyon megnőjön.

• Egy megfelelően gondozott pázsiton a fű optimális magassága körülbelül 4-5 cm. Egy nyírással nem szabad a teljes magasság egy harmadánál többet lenyírni. Ha a fű nagyon magas, jobb, ha a fűnyírást két alkalommal, egy nap kihagyásával végzi el Először a nyírást a vágóegység legmagasabb állásában végezze, másodszor pedig a kívánt magasságon.

• A túl rövidre nyírás miatt a gyep foltossá, ritkássá válik.

• Az év legmelegebb és legszárazabb időszakaiban ajánlatos hagyni a füvet egy kicsit magasabbra nőni, hogy elkerülje a talaj kiszáradását.

• Ajánlatos a füvet akkor nyírni, amikor a pázsit száraz. Ne végezzen fűnyírást, amikor a fű vizes; ezHU - 8 ugyanis csökkenti a forgó szerkezet hatékonyságát, mivel a fű rátapad, és a szerkezet kitépheti azt.

• A vágóegységek legyenek épek és élesek, hogy a füvet tisztán és ne tépve nyírják le, ellenkező esetben a fűvégek elsárgulhatnak.

A gép leállításához:

Engedje el a gépkezelő éberségi kart (15.A ábra).

2. Azoknál a modelleknél, amelyek

indítógombbal indulnak, nyomja meg a bekapcsoló gombot (12.A ábra).

3. Várjon, míg a vágóegység leáll.

Miután a gépet leállította, a vágóegység leállásá- hoz szükség van néhány másodpercre. FONTOS Mindig állítsa le a gépet.

• Munkavégzési zónák közötti helyváltoztatás közben.

• Nem fűvel borított talajon való áthaladáskor.

• Amikor akadályon kell áthaladnia.

• A vágási magasság beállítása előtt.

• Minden alkalommal, amikor leszereli vagy visszaszereli az oldalkidobó terelőlapot (csak bizonyos típusoknál).

6.6 A HASZNÁLAT UTÁN

1. Állítsa le a gépet (6.5. szakasz).

2. Nyissa ki az ajtót és vegye ki a biztonsági kulcsot.

3. Vegye ki az akkumulátort és töltse fel (7.2.2. szak.).

4. Hagyja kihűlni a motort, mielőtt a gé-

pet bárhol elhelyezné.

5. Tisztítsa meg a gépet (7.3. szakasz).

6. Ellenőrizze, hogy nincsenek-e meglazult vagy

károsodott alkatrészek. Szükség esetén cserélje ki a sérült részeket, és húzza meg a meglazult csavarokat vagy forduljon a márkaszervizhez. FONTOS Mindig vegye ki a biztonsági kulcsot, amikor használaton kívül vagy felügyelet nélkül hagyja a gépet.

A betartandó biztonsági előírásokat a 2. fejezet tartalmazza. Szigorúan tartsa be az előírásokat a súlyos kockázatok vagy veszélyek elkerülése érdekében. Bármilyen ellenőrzési, tisztítási vagy karbantartá- si, beállítási művelet előtt:

• Vegye ki a biztonsági kulcsot, (soha ne hagyja a kulcsot a gépben, gyermekek vagy nem alkalmas személyek által hozzáférhető helyen).

• Győződjön meg arról, hogy az összes mozgó rész teljesen leállt-e.

• Hagyja kihűlni a motort, mielőtt a gépet bárhol elhelyezné.

• Olvassa el a vonatkozó útmutatót.

• Viseljen megfelelő ruházatot, munkakesztyűt és védőszemüveget.

• A műveletek gyakoriságát és jellegét a "Karbantartási táblázat" tartalmazza. A táblázat célja, hogy segítsen Önnek a gép hatékonyságának és üzembiztos állapotának megőrzésében. Tartalmazza a főbb elvégzendő műveleteket és azok elvégzésének gyakoriságát. A műveleteket az elsőként aktuálissá váló alkalommal végezze el.

• A nem eredeti, vagy helytelenül felszerelt cserealkatrészek és tartozékok használata veszélyeztetheti a gép biztonságát és működését. Ezen termékek okozta károk, balesetek és sérülések esetén a gyártó nem vállal semminemű felelősséget.

• Az eredeti cserealkatrészek az engedéllyel rendelkező szervizektől és viszonteladóktól szerezhetők be. FONTOS A használati utasításban le nem írt összes beállítást, valamint karbantartási műveletet márkakereskedőjénél vagy szakszervizben kell elvégeztetni.

7.2.1 Az akkumulátor működési ideje

Az akkumulátor működési ideje (tehát az újratöltés nélkül lenyírható füves terület mérete) főként az alábbiaktól függ: a. környezeti tényezők, melyek nagyobb energiát igényelnek: – Sűrű, hosszú, nedves fű nyírása. b. A gép vágási szélessége; minél nagyobb a szélesség, annál több az energiaigény. c. A gépkezelő helytelen munkavégzése: – Gyakori be- és kikapcsolás a munka során. – Túl alacsony nyírási magasság a fű állapotához képest. – Túl gyors haladási sebesség a nyírandó fú mennyiségéhez képest. MEGJEGYZÉS A munkavégzés során az akkumulátort a teljes lemerülés ellen egy olyan szerkezet védi, mely kikapcsolja a gépet és megakadályozza működtetését. Az akkumulátor működési idejének optimális kihasználásához mindig ajánlott: – A nyírást száraz füvön végezni. – Gyakran nyírni a füvet, hogy ne nőjön túl magasra. – Nagyobb nyírási magasságot beállítani, amikor a fű hosszú, majd egy második nyírással rövidebbre vágni. – Ne használja a gépet nagyon magas fűben „mulcsozó” funkcióban. – Használja az „Eco” funkciót (5.2.4. szak.). Amennyiben a gépet a szabványos akkumulátor által lehetővé tett működési időnél hosszabb időtartamig kívánja használni, az alábbi megoldásokat ajánljuk: – Vásároljon egy második szabványos akkumulátort a lemerült akkumulátor azonnali cseréjéhez, így a munka azonnal folytatható.HU - 9 – Vásároljon egy, a szabványos akkumulátornál hosszabb működési időt biztosító akkumulátort (15.1. szak.).

7.2.2 Az akkumulátor eltávolítása és feltöltése

1. Nyissa ki az akkumulátor rekeszének fe-

delét és vegye ki a biztonsági kulcsot.

2. Nyomja meg az akkumulátoron lévő gom-

bot (16.A ábra) és vegye ki (16.B ábra).

3. Helyezze az akkumulátort (17.B ábra) az akku-

mulátor-töltőn kialakított helyére (17.C ábra).

4. Csatlakoztassa az akkumulátor-töltőt egy

hálózati aljzathoz, melynek feszültsége meg- egyezik az adattáblán látható értékkel.

5. Végezze el a teljes feltöltést az akkumulátor / akku-

mulátor-töltő útmutatójában megadottak szerint. MEGJEGYZÉS Az akkumulátor védőeszközzel van felszerelve, mely csak akkor teszi lehetővé a feltöltést, ha a környezeti hőmérséklet 0 és +45 °C között van. MEGJEGYZÉS Az akkumulátor a károsodás veszélye nélkül bármikor és akár csak részlegesen is feltölthető.

7.2.3 Az akkumulátor visszahelyezése a gépbe

A feltöltés befejeztével:

1. Vegye ki az akkumulátort az akkumulá-

tor-töltőből (ne hagyja huzamosabb ide- ig töltés alatt, ha már feltöltődött).

2. Bontsa az akkumulátor-töltő hálózati csatlakozását.

3. Nyissa ki az akkumulátor rekeszének fedelét (18.A

ábra), helyezze be az akkumulátort (18.B ábra) üt- közésig nyomva, amíg a kattanást nem hallja, ami rögzíti a helyén és biztosítja a villamos érintkezést. Zárja vissza teljesen a fedelet.

Minden használat után végezze el a gép tisztítását az alábbi útmutatás betartásával.

7.3.1 A gép tisztítása

• Győződjön meg mindig arról, hogy a levegőnyílások szennyeződésektől mentesek legyenek.

• Ne használjon vízsugarat, és ne érje víz a motort és az elektromos alkatrészeket (19 ábra).

• Ne használjon agresszív folyadékokat az alváz tisztításához.

• A tűzveszély csökkentése érdekében távolítsa el a gépről és különösen a motorról a fűmaradványokat, leveleket vagy a zsírfölösleget. Mindig tartsa a karokat, a kijelzőt és a nyomógombokat szennyeződéstől mentesen.

7.3.2 A vágóegység-tárcsa tisztítása

Távolítsa el az alvázban felhalmozódott fű- és sármaradványokat, így elkerülheti, hogy száradásukat követően nehézkessé tegyék a következő elindítást. Döntse a gépet oldalra, győződjön meg a gép megfelelő stabilitásáról mielőtt bármilyen beavatkozást végezne. Az alváz belső oldalának festése idővel leválhat a levágott fű dörzshatása miatt; ebben az esetben avatkozzon közbe sürgősen, javítsa ki a festéket rozsdamentes festékkel, hogy megelőzze a rozsdaképződést, ami a fémfelület korrózióját okozhatná.

7.4 RÖGZÍTŐ CSAVAROK ÉS ANYÁK

A csavarokat és a csavaranyákat mindig tartsa meghúzva, hogy a gép mindig üzembiztos legyen.

7.5 AZ ERŐÁTVITELI EGYSÉG TISZTÍTÁSA

1. Évente 1 vagy 2 alkalommal vegye le a

burkolatot (20.A ábra) (21.A ábra), a csavarokat kicsavarva (20.B ábra) (21.B ábra).

2. Csak az “MCS 500 Li 48 series” típushoz:

akassza le az akasztókat (21.C ábra).

3. Egy kefével vagy sűrített levegővel alaposan

tisztítsa meg, ne maradjon fű vagy piszok a szíj vagy a hajtás körüli területen.

4. Mindig szerelje vissza a burkolatot

(20.A ábra) (21.A ábra).

7.6 A LÉGSZŰRŐ TISZTÍTÁSA

A szűrőelemet mindig tisztán kell tartani, és ha törött vagy sérült, ki kell cserélni. Végezze el az alábbiakat:

1. Tisztítsa meg a levegőszűrő rácsának környékét.

2. Csavarja ki a csavart (22.B ábra) és

vegye le a rácsot (22.A ábra).

3. Vegye ki a szűrőelemet (23.A ábra).

4. Fúvassa át a szűrőt a por és törmelékek

eltávolításához. Ha még ezután is szennyezett, mossa le a szűrőt (23.A ábra) vízzel és törölje szárazra tiszta törlőkendővel. FONTOS Ne használjon benzint, tisztítószereket vagy egyebet a szűrőelem tisztításához.

5. Tisztítsa meg a porszűrő helyét a portól,

törmelékektől és szennyeződésektől.

6. Helyezze be a szűrőelemet (23.A ábra) a

foglalatába (ellenőrizze, hogy száraz-e).

7. Szerelje vissza a rácsot (22.A ábra) és

húzza meg csavart (22.B ábra).

8. RENDKÍVÜLI KARBANTARTÁS

Bármilyen ellenőrzési, tisztítási vagy karbantartá- si, beállítási művelet előtt:

• Vegye ki a biztonsági kulcsot, (soha ne hagyja a kulcsot a gépben, gyermekek vagy nem alkalmas személyek által hozzáférhető helyen).HU - 10

• Győződjön meg arról, hogy az összes mozgó rész teljesen leállt-e.

• Hagyja kihűlni a motort, mielőtt a gépet bárhol elhelyezné.

• Olvassa el a vonatkozó útmutatót.

• Viseljen megfelelő ruházatot, munkakesztyűt és védőszemüveget.

Az életlen vágóegység kitépi a füvet és a pázsit elsárgulását okozza. Ne érjen a vágóegységhez, amíg ki nem vette a kulcsot, és amíg a vágóegység forgása teljesen le nem állt. Valamennyi, a vágóegységgel kapcsolatos műve- let (leszerelés, élezés, kiegyensúlyozás, javítás, vissza- szerelés és/vagy csere) felelősségteljes munka, amely különleges hozzáértést igényel a megfelelő szerszámok használatán túl Biztonsági okokból ezek a műveletek csak szakszervizben végezhetők. A gép kiegyensúlyozásának érdekében mindig egyszerre cserélje ki a sérült, elgörbült vagy kopott vá- góegységet és a hozzá tartozó csavarokat. FONTOS Mindig eredeti vágóegységeket alkalmazzon, amelyek kódja megegyezik a "Műszaki adatok" táblázatában látható kóddal. Mivel a gép folyamatos fejlesztés tárgyát képezi, a "Műszaki adatok" táblázatában látható vágóegységeket idővel hasonló jellegű és tulajdonságú, biztonságos működést biztosító vágóegységekre lehet kicserélni.

1. Hagyja kihűlni a motort.

2. Vegye ki a biztonsági kulcsot.

3. Tisztítsa meg a gépet (7.3. szakasz).

4. Ellenőrizze, hogy nincsenek-e meglazult vagy

károsodott alkatrészek. Szükség esetén cserélje ki a sérült részeket, és húzza meg a meglazult csavarokat vagy forduljon a márkaszervizhez.

• Az időjárás viszontagságaitól védetten.

• Lehetőleg ponyvával letakarva.

• Gyermekektől elzárva.

• Ellenőrizze, hogy eltávolította-e a karbantartáshoz használt kulcsokat és szerszámokat.

9.2 AZ AKKUMULÁTOR TÁROLÁSA

Az akkumulátort árnyékos, hűvös, nedvességtől mentes helyen kell tárolni. MEGJEGYZÉS Huzamosabb üzemszünet idején kéthavonta töltse fel az akkumulátort az élettartama meghosszabbítása céljából.

10. MOZGATÁS ÉS SZÁLLÍTÁS

Minden alkalommal, amikor a gépet felemelni, mozgatni, szállítani vagy dönteni kell: – Állítsa le a gépet (6.5. szakasz). – Vegye ki a biztonsági kulcsot. – Győződjön meg arról, hogy az összes mozgó rész teljesen leállt-e. – Viseljen vastag munkavédelmi kesztyűt. – A gépet úgy fogja meg, hogy annak súlyát és súlyának eloszlását gyelembe véve biztos fogást találjon. – A gép elhelyezési vagy raktározási helyének kialakítását gyelembe véve megfelelő számú személy végezze a gép mozgatását a gép súlyának és a szállítóeszköznek a függvényében. – Ellenőrizze, hogy a gép mozgása ne okozzon kárt vagy sérülést. A gép járművel vagy utánfutóval való szállítása során: – Használjon megfelelő teherbírású, szélességű és hosszúságú rámpát. – A gépet álló motorral és megfelelő számú személy alkalmazásával tolja a szállító eszközre. – Engedje le a vágóegység-tárcsát. – Úgy helyezze el, hogy senki számára ne jelentsen veszélyt. – Rögzítse erősen a szállító járműhöz kötelekkel vagy láncokkal, hogy ne borulhasson fel.

11. SZERVIZSZOLGÁLAT ÉS JAVÍTÁS

Ebben a használati utasításban megtalálja a gép kezeléséhez és a felhasználó által elvégezhető helyes alapkarbantartásához szükséges összes útmutatást. A használati utasításban le nem írt összes beállítást és karbantartási műveletet a márkakereskedőnél vagy egy szakszervizben kell elvégeztetni, amely rendelkeznek a tökéletes munka elvégzéséhez szükséges szaktudással és felszereléssel, és nem változtatják meg a gép eredeti üzembiztonsági szintjét és állapotát. Nem megfelelő műhelyekben, vagy nem szakember által végzett műveletek a jótállás bármely formájának elévülését és a gyártó mindennemű felelősség alóli mentesülését vonják maguk után.

• Kizárólag az engedéllyel rendelkező szervizek végezhetik a garanciális karbantartást és a javítást.

• A márkaszervizek kizárólag eredeti cserealkatrészeket használnak. Az eredeti cserealkatrészeket és tartozékokat kifejezetten gépeinkhez terveztük.

• A nem eredeti cserealkatrészeket és tartozékokat nem engedélyeztük, a nem eredeti cserealkatrészek és tartozékok alkalmazása veszélyezteti a gép biztonságát, továbbá felmentik a gyártót minden kötelezettség és felelősség alól.

12. A JÓTÁLLÁS ÉRVÉNYESSÉGE

A jótállási feltételek kizárólag a fogyasztókra, tehát nem professzionális felhasználókra vonatkoznak. A jótállás érvényes minden anyagminőségi és gyártási hibára, amelyet az érvényes jótállási idő alatt a márkakereskedő vagy a szakszerviz megállapít. A jótállás alkalmazása a hibásnak ítélt alkatrész javítására vagy cseréjére korlátozódik. Ajánlatos a gépet évente egyszer elvinni egy engedéllyel rendelkező szervizbe azHU - 11 általános felülvizsgálat, karbantartás és a biztonsági egységek ellenőrzése céljából. A jótállás feltétele a gép rendszeres karbantartása. A felhasználó köteles szigorúan betartani a mellékelt dokumentációba foglalt utasításokat. A jótállás nem vonatkozik az alábbi okok miatt keletkező károkra:

• A kísérő dokumentáció (használati utasítások) hiányos ismerete.

• Professzionális használat.

• Figyelmetlenség, hanyagság.

• Külső okok (villámcsapás, ütések, a gépben levő idegen tárgyak) vagy baleset.

• Helytelen vagy a gyártó által nem megengedett használat és összeszerelés.

• Hiányos karbantartás.

• Nem eredeti (adaptálható) cserealkatrészek használata.

• Nem a gyártó által szállított vagy engedélyezett tartozékok használata. A jótállás továbbá nem érvényes az alábbiakra:

• A rendszeres/rendkívüli karbantartási műveletek ( a használati útmutató szerint).

• A szokásos kopásnak kitett anyagok, mint hajtószíjak, vágóeszközök, lámpák, kerekek, biztonsági csavarok és kábelek.

• Normál elhasználódás.

• A gép esztétikai rongálódása a használat következtében.

• A vágóegységek tartói.

• A jótállás érvényesítésével járó esetleges költségek, mint a kiszállás a felhasználóhoz, a gép szállítása a márkakereskedőhöz, eszközök bérlése a cseréhez vagy külső vállalat megbízása a karbantartási munkálatokkal. A felhasználó a helyi törvények védelme alatt áll. A felhasználónak a helyi törvények biztosította jogait a jelen jótállás semmilyen módon sem korlátozza.

13. KARBANTARTÁSI TÁBLÁZAT

Beavatkozás Gyakoriság Megjegyzések GÉP Az összes rögzítés ellenőrzése Minden használat előtt 7.4. szak. Biztonsági ellenőrzések / A vezérlések ellenőrzése Minden használat előtt 6.2. szak. A vágóegység ellenőrzése Minden használat előtt 6.2.1. szak. Az akkumulátor töltésének ellenőrzése Minden használat előtt * Az akkumulátor feltöltése Minden használat után 7.2.2. szak.* Általános tisztítás és ellenőrzés Minden használat után 7.3. szak. A gép esetleges károsodásának ellenőrzése. Szükség esetén forduljon a márkaszervizhez. Minden használat után - A légszűrő tisztítása Havonta egyszer 7.6. szak. Az erőátviteli egység tisztítása évente 1-2-szer 7.5. szakasz A vágóegység cseréje - 8.1. *** pont A hajtás szabályozása *** **

• Lásd az akkumulátor / akkumulátor-töltő útmutatóját. **Ezt a műveletet a márkakereskedő vagy a szakszerviz végezze el *** Ezt a műveletet azonnal végezze el, amint rendellenes működés első jeleit észleliHU - 12

14. A PROBLÉMÁK AZONOSÍTÁSA

14.1 ELEKTRONIKUS VEZÉRLÉSŰ GÉPEKHEZ

Amennyiben a fent leírt műveletek elvégzése után a problémák továbbra is fennállnak, forduljon a márkakereskedőhöz. PROBLÉMA VALÓSZÍNŰ OK MEGOLDÁS

1. A bekapcsoló gombot

megnyomva, a LED nem kapcsol be. Nincs biztonsági kulcs vagy nincs megfelelően behelyezve. Helyezze be a kulcsot (6.3. szak.). Biztonsági kulcs “OFF” állásban. Állítsa a biztonsági kulcsot “ON” állásba (6.3 alfejezet). Nincs akkumulátor vagy nincs megfelelően behelyezve. Nyissa ki a fedelet és ellenőrizze az akkumulátor megfelelő elhelyezését (7.2.3. szakasz). Az akkumulátor lemerült. Ellenőrizze az akkumulátor töltését és töltse fel (7.2.2. szak.). Helytelen akkumulátor-kombináció. Ellenőrizze az akkumulátorok megfelelő kombinációját a "Műszaki adatok" táblázatban megadott utasítások szerint.

2. A bekapcsoló gombot

megnyomva, a LED nem kapcsol be, és a gép hangjelzést ad ki. A motor belső rendellenessége. Vegye ki a biztonsági kulcsot és forduljon a márkaszervizhez az ellenőrzésért, alkatrészcseréért vagy javításokért.

3. A motor munkavég-

zés közben leáll. Az akkumulátor nincs megfelelően behelyezve. Nyissa ki a fedelet és ellenőrizze az akkumulátor megfelelő elhelyezését (7.2.3. szakasz). Az akkumulátor lemerült. Ellenőrizze az akkumulátor töltését és töltse fel (7.2.2. szak.).

4. Bekapcsol a veszély-

re gyelmeztető led (24.A ábra), és a gép hangjelzést ad ki. Vágóegység leblokkolva. Állítsa le a gépet, vegye ki a biztonsági kulcsot, vegyen fel munkavédelmi kesztyűt. Ellenőrizze a gép alsó részét (7.3.2. szak.) és szükség esetén távolítsa el a vágóegység forgásának esetleges akadályát. Ha a rendellenesség nem szűnik meg, forduljon a szervizhez az ellenőrzésért, alkatrészcseréért vagy javításokért ( 8.1. szak.). A gép rendellenessége Vegye ki a biztonsági kulcsot és forduljon a márkaszervizhez az ellenőrzésért, alkatrészcseréért vagy javításokért. A hajtómotor túlárama megterhelő munkakörülmények miatt (hajtás terhelés alatt). – Ellenőrizze, hogy a kerekek nincsenek-e blokkolva és szükség esetén tisztítsa meg. – Ellenőrizze a talaj lejtését (6.4.1. szak.).

5. Villog a veszélyre gyel-

meztető led (24.A ábra). A gép túlmelegedése miatt a hővédelem beavatkozott. Várjon legalább 5 percet, majd indítsa be újra a gépet.

6. A fűnyírás nehézkes. A vágóegység nincs

megfelelő állapotban. Forduljon a szervizhez a vágóegység élezéséért vagy cseréjéért.

7. Erős zajok és/vagy

vibrálás érzékelhető a munkavégzés alatt. A vágóegység rögzítése kilazult vagy a vágóegység károsodott. Állítsa le azonnal a motort és vegye ki a biztonsági kulcsot. Forduljon a szervizhez az ellenőrzésért, alkatrészcseréért vagy javításokért ( 8.1. szak.).HU - 13

8. Az akkumulátor műkö-

dési ideje elégtelen. Nehéz használati körülmények, melyek nagyobb áramfelvételt igényelnek. Használja a gépet optimálisan (7.2.1. szakasz). Az akkumulátor teljesítménye nem elégséges a munkaigényekhez. Használjon egy második akkumulátort vagy egy nagyobb teljesítményű akkumulátort (15.1. szakasz).

9. Az akkumulátor-töltő

nem végzi el az akku- mulátor feltöltését. Az akkumulátor nincs megfelelően behelyezve az akkumulátor-töltőbe. Ellenőrizze a behelyezését (7.2.3.szak.). Nem megfelelő környezeti körülmények. Megfelelő hőmérsékletű helyiségben végezze el a feltöltést (lásd az akkumulátor / akkumulátor-töltő útmutatóját). Az érintkezők szennyezettek. Tisztítsa meg az érintkezőket. Az akkumulátor-töltőn nincs feszültség. Ellenőrizze, hogy a dugó csatlakozik-e az aljzatba, és van-e áramellátás. Hibás akkumulátor-töltő. Cserélje ki eredeti pótalkatrésszel. Ha a rendellenesség nem szűnik meg, lásd az akkumulátor / akkumulátor-töltő útmutatóját.

14.2 ELEKTRONIKUS VEZÉRLÉS NÉLKÜLI GÉPEKHEZ

Amennyiben a fent leírt műveletek elvégzése után a problémák továbbra is fennállnak, forduljon a márkakereskedőhöz. PROBLÉMA VALÓSZÍNŰ OK MEGOLDÁS

1. A kapcsolót használva a

motor nem indul el Nincs biztonsági kulcs vagy nincs megfelelően behelyezve. Helyezze be a kulcsot (6.3. szak.). Biztonsági kulcs “OFF” állásban. Állítsa a biztonsági kulcsot “ON” állásba (6.3 alfejezet). Nincs akkumulátor vagy nincs megfelelően behelyezve. Nyissa ki a fedelet és ellenőrizze az akkumulátor megfelelő elhelyezését (7.2.3. szakasz). Az akkumulátor lemerült. Ellenőrizze az akkumulátor töltését és töltse fel (7.2.2. szak.). Helytelen akkumulátor-kombináció. Ellenőrizze az akkumulátorok megfelelő kombinációját a "Műszaki adatok" táblázatban megadott utasítások szerint.

2. A motor leáll, és a gép

hangjelzést ad ki. Az akkumulátor nincs megfelelően behelyezve. Nyissa ki a fedelet és ellenőrizze az akkumulátor megfelelő elhelyezését (7.2.3. szakasz). Az akkumulátor lemerült. Ellenőrizze az akkumulátor töltését és töltse fel (7.2.2. szak.). A motor túlmelegedése miatt a hőkioldó beavatkozott. Várjon legalább 5 percet, majd indítsa be újra a gépet. Vágóegység leblokkolva. Állítsa le a gépet, vegye ki a biztonsági kulcsot, vegyen fel munkavédelmi kesztyűt. Ellenőrizze a gép alsó részét (7.3.2. szak.) és szükség esetén távolítsa el a vágóegység forgásának esetleges akadályát. Ha a rendellenesség nem szűnik meg, forduljon a szervizhez az ellenőrzésért, alkatrészcseréért vagy javításokért ( 8.1. szak.). A gép rendellenessége Vegye ki a biztonsági kulcsot és forduljon a márkaszervizhez az ellenőrzésért, alkatrészcseréért vagy javításokért.HU - 14

3. A fűnyírás nehézkes. A vágóegység nincs

megfelelő állapotban. Forduljon a szervizhez a vágóegység élezéséért vagy cseréjéért.

4. Erős zajok és/vagy

vibrálás érzékelhető a munkavégzés alatt. A vágóegység rögzítése kilazult vagy a vágóegység károsodott. Állítsa le azonnal a motort és vegye ki a biztonsági kulcsot. Forduljon a szervizhez az ellenőrzésért, alkatrészcseréért vagy javításokért ( 8.1. szak.).

5. Az akkumulátor műkö-

dési ideje elégtelen. Nehéz használati körülmények, melyek nagyobb áramfelvételt igényelnek. Használja a gépet optimálisan (7.2.1. szakasz). Az akkumulátor teljesítménye nem elégséges a munkaigényekhez. Használjon egy második akkumulátort vagy egy nagyobb teljesítményű akkumulátort (15.1. szakasz).

6. Az akkumulátor-töltő

nem végzi el az akku- mulátor feltöltését. Az akkumulátor nincs megfelelően behelyezve az akkumulátor-töltőbe. Ellenőrizze a behelyezését (7.2.3.szak.). Nem megfelelő környezeti körülmények. Megfelelő hőmérsékletű helyiségben végezze el a feltöltést (lásd az akkumulátor / akkumulátor-töltő útmutatóját). Az érintkezők szennyezettek. Tisztítsa meg az érintkezőket. Az akkumulátor-töltőn nincs feszültség. Ellenőrizze, hogy a dugó csatlakozik-e az aljzatba, és van-e áramellátás. Hibás akkumulátor-töltő. Cserélje ki eredeti pótalkatrésszel. Ha a rendellenesség nem szűnik meg, lásd az akkumulátor / akkumulátor-töltő útmutatóját.

Különböző kapacitású akkumulátorok kaphatók a különféle üzemi igények kielégítésére (25 ábra). A jelen géphez hitelesített akkumulátorok listája a „Műszaki adatok” c. táblázatban szerepel.

15.2 AKKUMULÁTOR-TÖLTŐ

Az akkumulátor töltésére szolgáló készülék (26. ábra).LT - 1

9. Nabíjačka akumulátora

6. Nabíjačka akumulátora

HU ( Eredeti használati utasítás fordítása)

EK-megfelelőségi nyilatkozata (2006/42/EK gépirányelv, II. melléklet "A" rész) 1. Alulírott Vállalat 2. Felelősségének teljes tudatában kijelenti, hogy az alábbi gép: Gyalogvezetésű fűnyírógép / fűnyírás a) Típus / Alaptípus b) Hónap / Gyártás éve c) Gyártási szám d) Motor: akkumulátor 3. Megfelel az alábbi irányelvek előírásainak: e) Tanúsító szerv f) CE vizsgálat típusa 4. Hivatkozás a harmonizált szabványokra g) Mért zajteljesítmény szint h) Garantált zajteljesítmény szint i) Vágási szélesség n) Műszaki Dosszié szerkesztésére felhatalmazott személy: o) Helye és ideje RU ( Перевод оригинальных инструкций)

HU ( Eredeti használati utasítás fordítása)

EK-megfelelőségi nyilatkozata (2006/42/EK gépirányelv, II. melléklet "A" rész)

1. Alulírott Vállalat

2. Felelősségének teljes tudatában kijelenti,

hogy az alábbi gép: Gyalogvezetésű fűnyírógép / fűnyírás a) Típus / Alaptípus b) Hónap / Gyártás éve c) Gyártási szám d) Motor: akkumulátor

3. Megfelel az alábbi irányelvek előírásainak:

e) Tanúsító szerv f) CE vizsgálat típusa

4. Hivatkozás a harmonizált szabványokra

g) Mért zajteljesítmény szint h) Garantált zajteljesítmény szint

n) Műszaki Dosszié szerkesztésére felhatalmazott személy: o) Helye és ideje RU ( Перевод оригинальных инструкций)
