HASZNÁLATI ÚTMUTATÓ Titan 740 DCR STIGA

HASZNÁLATI UTASÍTÁS HU. 222

NAVODILA ZA UPORABO SL.. 237

KASUTUSJUHISED ET.. 252

NAUDOJIMO INSTRUKCIJOS LT .. 266

LIETOŠANAS INSTRUKCIJA LV.. 281

8211-0057-20

STIGA TITAN

TITAN 740 DC

TITAN 740 DCR

3.4.1.5 Ventilátor (1:A5)

FIGYELMEZTETŐ jelzés Ha nem tartják be pontosan az utasításokat, súlyos személyi sérülés és/vagy vagyoni kár keletkezhet.

Mielött beindítaná a gépet, figyelmesen tanulmányozza a használati utasítást és a mellékelt „BIZTONSÁGI ÚTMUTA- TÓ” című füzetet.

Nem juthat szennyezőanyag a hidraulikus rendszerbe vagy az üzemanyag rendszerbe. Ez a rendszer elemeinek súlyos károsodását eredményezné.

1.1 SZIMBÓLUMOK

A gépen a következő szimbólumok láthatók. Arra szolgálnak, hogy emlékeztesenek a használat és karbantartás közben szükséges gondosságra és figyelemre.

A szimbólumok jelentése:

Figyelem!

A gép használata előtt olvassa el a használati utasítást és a biztonsági kézikönyvet.

Figyelem!

Ügyeljen az eldobott tárgyakra. Tartsa távol a bámészkodókat.

Figyelem!

Mindig viseljen fülvédöt.

Figyelem!

Az eredeti tartozékokkal ellátott géppel 10%-nál nagyobb dölésű lejtön semmilyen irányban sem szabad haladni.

Figyelem!

Zúzódásos sérüléseket szenvedhet! Ha a motor működik, egyetlen testrésze se kerüljön kapcsolatba a csuklós hajtással.

Figyelem!

Égési sérüléseket szenvedhet! Ne érintse meg a kipufogót/katalizátort.

Figyelem!

A javítási munkák megkezdése előtt vegye ki az indítókulcsot a gépből.

Figyelem!

Zúzódásokat szenvedhet, ügyeljen a forgó ventilátorra!

Zúzódásokat szenvedhet, ügyeljen a forgó ékszíjra!

Zúzódásokat szenvedhet, ügyeljen a me- chanikus alkatrészekre!

1.2 HIVATKOZÁSOK

1.2.1 Ábrák

A Használati útmutatóban szereplő ábrák számozása 1, 2, 3 stb.

Az ábrákban bemutatott alkatrészek jelölése A, B, C stb.

A 2. ábrán látható C. alkatrészre vonatkozó hivatkozás "1.C"

1.2.2 Fejezetek címei

A Használati útmutatóban szereplő fejezetcímek számozása a következő példa szerint történik:

Az „1.3.1 Általános biztonsági ellenőrzések” alcím az „1.3 Biztonsági ellenőrzések” főcím alá van besorolya.

A címekre történő hivatkozáskor általában csak a fejezet számát adjuk meg. Például: „Lásd az 1.3.1 fejezetet”.

2 MÜSZAKI ADATOK

2.1 A GÉP MÜSZAKI ADATAI

	740
Motorteljesítmény, kW 22,2
PTO-hajtás Hidraulika
Sebesség, km/h 0-20
Tömcg, kg 964
Magasság, mm 1969/2157*
Hossz, mm 2435
Szélesség, mm 1084
Motorolaj, mennyiség 3,6 liter
Motorolaj, minőség Lásd 5.3
Hidraulika olaj 20 liter SAE 10W-30Téli használat eseténISO VG 46. Lásd 2.2.1
Olaja kerekek motorjai-hoz	4x0,08-0,09 literGL4/5 75W-90
Környezeti hömérséklet -20 °C-ig
Üzemanyag	Dízel (EN 590:96)
A tartály ürtartalma 42 liter

* Figyelmeztető fényjelzés felszerelve

2.2 HIDRAULIKUS – ÁTTEKINTÉS

Az alábbi táblázat áttekintést ad a hidraulika kimenetekről és azok szabályozásáról.

Rövidítés	Feloldása Méretek Kapacitás*
PTO Kime	net a gép elejére szerelt eszközök meghajtásához.Lásd a 1. ábrát.	2 x 1/2” + 3/8” vissza	42 l / 220 bar
PTO-k	Az eszközök meghajtását végző kimenet működésének szabályozása. Lásd a 1. ábrát.
Aux1	A gép elejére szerelt eszközök kiegészítő funkcióinak kimenete. Lásd a 1. ábrát.	2 x 1/4” 12l / 125 bar
Aux1s Az	Aux1 működtetésének vezérlése. Lásd a 1. ábrát.
Aux2f	A gép elejére szerelt eszközök kiegészítő funkcióinak kimenete. Lásd a 1. ábrát.	2 x 1/4” 12l / 125 bar
Aux2r	A gép hátuljára szerelt eszközök kiegészítő funkcióinak kimenete. Lásd a 1. ábrát.	2 x 1/4” 12l / 125 bar
Aux2S	Az Aux2fr-től függően az Aux2f, az Aux2f és az Aux2r működtetésének vezérlése. Lásd az 1. ábrát.
Aux2fr	Az Aux2f vagy az Aux2r aktiválásának vezérlése. Lásd a 1. ábrát.
L	Eszközemelő Lásd az 1. ábrát.
Ls	Az eszközemelő működtetésének és a kabin alá szerelt eszközemelőknek a vezérlése. Lásd a 1. ábrát.

2.2.1 Hidraulika olaj

SAE 10W-30 javasolt.

Téli használat során az ISO VG 46 olaj alkalmazható. Ezzel az olajjal helyettesíthető az SAE 10W 30, ha a hidraulika válasza túl alacsony.

2.3 ESZKÖZÖK

Az eszközökkel kapcsolatban forduljon egy engedéllyel rendelkező forgalmazóhoz és olvassa el a tartozékkal együtt szállított használati útmutatót.

3 LEÍRÁS

3.1 MEGHAJTÁS

A gép négykerék-hajtású. A hajtott kerekek hidraulikus úton veszik át a motor energiáját. A négy kerék külön-külön hidraulikus motorokkal van fel-szerelve. A dízelmotor meghajt egy hidraulikus szivattyút (2:P), amely olajat szivattyúz a kerekek hidraulikus motorjaiba (2:M).

A hidraulikus motorok a 2. ábra szerint kapcsolódnak a hidraulikus szivattyúkhoz.

Ez azt jelenti, hogy az első és a hátsó kerekeknek azonos sebességgel kell forogniuk, de a jobb és a bal oldali kerekek sebessége eltérő lehet.

3.2 KORMÁNYZÁS

A kormánykerék elfordításakor egyetlen testrész sem lehet a gép forgáspontja közelében. A gép eleje és hátsó része közötti területen fennáll a súlyos roncsolásos sérülések veszélye.

A gép szervó-rásegítős, csuklós rendszerű vezér- léssel rendelkezik. Ez azt jelenti, hogy az alváz egy első és egy hátsó részre van osztva, amelyek egy- máshoz képest elmozdulhatnak.

A csuklós kormányzás azt jelenti, hogy a gép rendkívül kis sugarú körben meg tud fordulni a fák és az egyéb akadályok körül.

3.3 BIZTONSÁG

3.3.1 Elektromos biztonsági rendszer

A gép elektromos biztonsági rendszerrel van ellátva. A biztonsági rendszer bizonyos tevékenységeket letilt, amelyek nem megfelelő üzemeltetés esetén veszélyesek lehetnek. Például a motor nem indítható be, ha a tengelykapcsoló pedálja/a kézifék nincs lenyomva.

Használat előtt mindig ellenőrizni kell a biztonsági rendszer működését.

3.3.2 Kalapács

A kabinban található egy kalapács. Vészhelyzetben ezzel kell betörni az üveget.

Ellenőrizze, hogy a kalapács mindig a helyén legyen a kalapácstartóban.

3.3.3 Figyelmeztető háromszög

A kabinban található egy figyelmeztető háromszög. Vészhelyzetben a jogszabályok előírásainak megfelelően fel kell állítani az úton.

Ellenőrizze, hogy a figyelmeztető háromszög utazáskor mindig kéznél legyen.

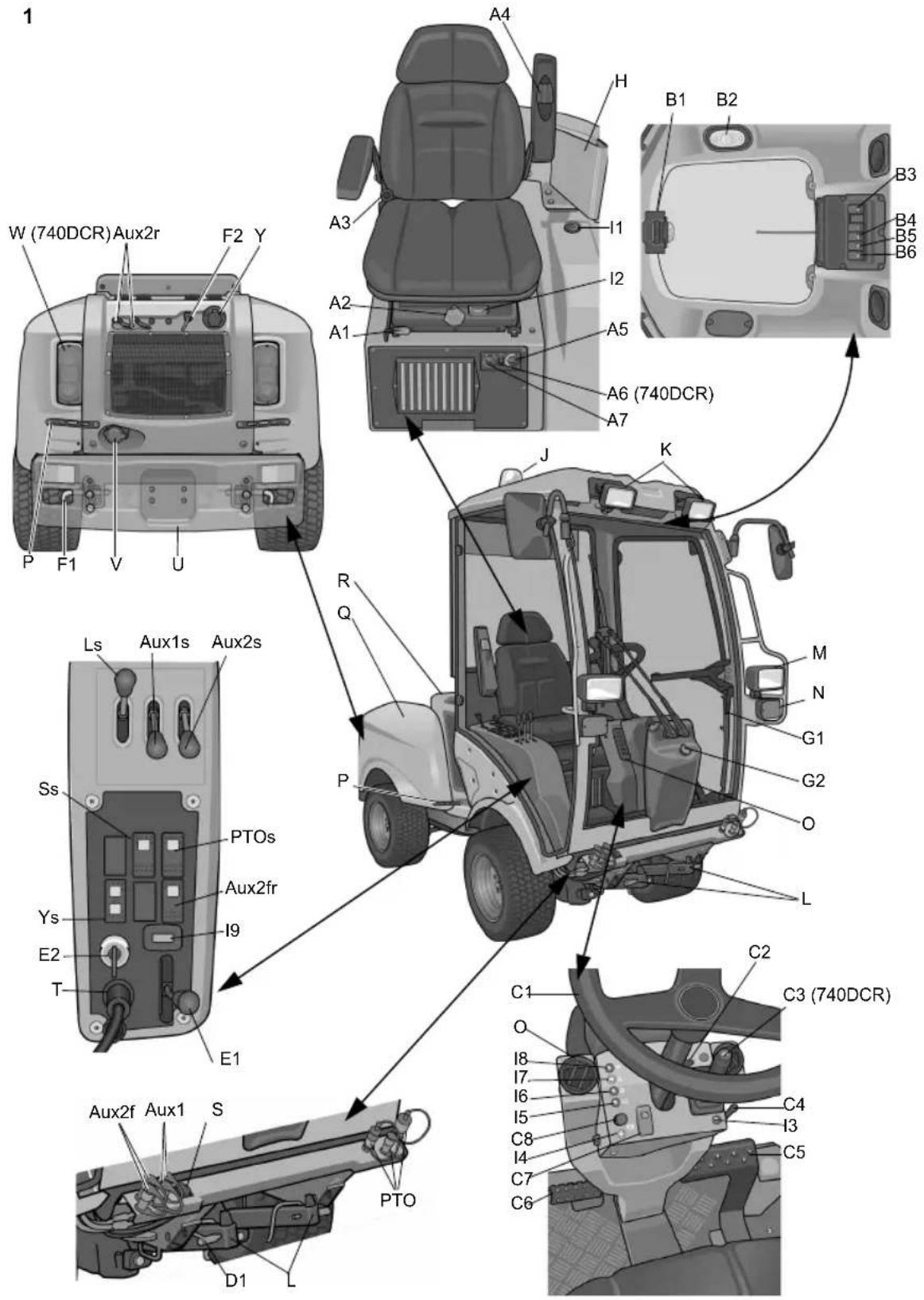

3.4 KEZELÖSZERVEK

A vezérlés leírása aszerint jelenik meg, ahogyan az gépben elhelyezkedik.

Vezérlés – ülés

Lásd 3.4.1.

Vezérlés – tető

Lásd 3.4.2.

Vezérlés – kormány és pedálok

Lásd 3.4.3.

Vezérlés – műszerfal

Lásd 3.4.4.

Vezérlés – egyéb

Lásd 3.4.5.

3.4.1 Vezérlés – ülés

A vezetőülés olyan biztonsági kapcsolóval van felszerelve, amely a gép biztonsági rendszeréhez van csatlakoztatva. Ez azt jelenti, hogy bizonyos veszélyes tevékenységek nem lehetségesek, ha senki sem ül a vezetőülésben. Lásd még 5.7.2.

3.4.1.1 Az ülés állítása hátra/előre (1:A1)

1. Tolja fel a szabályozó kart (1.AJ):
2. Állítsa az ülést a kívánt helyzetbe.
3. Az ülés rögzítéséhez oldja a szabályozó kart.

3.4.1.2 Az ülés rugózásának beállítása (1:A2)

Az ülés felfüggesztése a gombbal a testsúlynak megfelelően állítható.

Keményebb rugózás: A gombot fordítsa el az óra-mutató járásával azonos irányba.

Lágyabb rugózás: A gombot fordítsa el az óramutató járásával ellentétes irányba.

A rugózás beállítása a forgatható gomb melletti kijelzőről (1:I2) olvasható le. A megfelelő beállítás esetén a kijelző zöldre vált.

3.4.1.3 A háttámla szögének beállítása (1:A3)

A háttámla a gombbal állítható a kívánt szögbe.

3.4.1.4 A kartámasz beállítása (1:A4)

A kartámasz az érintett támasz alatti gombbal állítható a kívánt szögbe.

3.4.1.5 Ventilátor (1:A5)

A vezérlés használható a ventilátorsebesség szabályozására.

A ventilátorvezetéken keresztül fújják be a levegőt (1:O).

3.4.1.6 A/C (1:A6) (740DCR)

Az A/C aktiváló kapcsolója

Jégtelenítéshez és az ablakok párátlanításához: Aktiválja az A/C-t, állítsa a ventilátort maximális fordulatszámra, a termosztátot maximális hőmér sékletre és irányítsa a ventilátor légcsatornáit az ablak felé.

3.4.1.7 Termosztát (1:A7)

A vezérlés szolgál a ventilátor által füvott levegő hömérsékletének a beállítására. Hütés csak az Á/C-vel felszerelt gépekben áll rendelkezésre.

3.4.1.8 Tároló rekesz (1:H)

A tároló rekesz az ülés bal oldalán található.

3.4.2 Vezérlés – tető

3.4.2.1 Naptető (1:B1)

A tető kinyitásához húzza meg a kart és tolja fel.

3.4.2.2 Belső világítás (1:B2)

A belső világítás a tetőn található. A belső világítás a lámpa balra és jobbra történő elforgatásával kapcsolható be és ki.

3.4.2.3 Szélvédőmosó (1:B3)

A szélvédőmosót aktiváló kapcsoló. A mosófolyadékot a tartályba (1:G2) kell betölteni.

3.4.2.4 Figyelmeztető fényjelzés (1:B4) (740DCR)

Kövesse az alkalmazandó jogszabályokat a figyelmeztető fényjelzés használatával kapcsolatban.

A figyelmeztető fényt bekapcsoló és kikapcsoló kapcsoló (1:J)

3.4.2.5 Munkavilágítás (1:B5)

Kövesse az alkalmazandó jogszabályokat a munkavilágítás használatával kapcsolatban.

A munkavilágítást (1:K) bekapcsoló és ki- kapcsoló kapcsoló

A szélvédötörlőt bekapcsoló és kikapcsoló kapcsoló

3.4.3 Vezérlés – kormány és pedálok

3.4.3.1 Kormánykerék (1.C1)

Ne a gép üzemelése közben állítsa be a kormányt.

A kormánykereket egyszerüen fel lehet emelni, le lehet engedni és különböző szögekbe lehet állítani. Lásd 3.4.3.5 és 3.4.3.2.

3.4.3.2 A kormány magasságának beállítása (1:C2)

Ne a gép üzemelése közben állítsa be a kormányt.

A kormány magassága fokozatmentesen állítható. Oldja ki a kormányoszlopon lévő kapcsolót, és emelje vagy süllyessze a kormányt a kívánt pozícióba. Rögzítse a gombot.

3.4.3.3 Fényszóró és kürt (1:C3) (740DCR)

A karnak az alábbi funkciói vannak:

Kürt

Irányjelző lámpák (1:N)

Parkolófény

Fényszóró (1:M)

Lásd a releváns funkciók szimbólumait a vezérlőszerveken.

3.4.3.4 A kormány szögének beállítása (1:C4)

Ne a gép üzemelése közben állítsa be a kormányt.

A kormány szöge fokozatmentesen változtatható. Oldja ki a kormányoszlop oldalán lévő szabályozót, és állítsa a kormánykerecket a kívánt szögbe. Húzza meg a szabályozó gombot.

3.4.3.5 Meghajtás / üzemi fék (1.C5)

Ha szükségessé válik a hirtelen lassítás, a pedált határozottan az ellentétes irányba kell nyomni. MEGJEGYZÉS! Ennek következtében nagy crók hatnak a gépkezelőre.

Ha a kézifék aktív, soha ne nyomja meg a gázpedált. Ez a kézifék szokottnál cróteljesebb igénybevételét jelenti, és lerövidíti hasznos élettartamát.

A pedál határozza meg a motor és a hajtott kerekek közötti áttételt (= sebesség). Az üzemi fék akkor aktiválódik, amikor a pedált felengedik, vagy ha semleges helyzetbe nyomják.

1. Nyomja előre a pedált – és a gép megindul előre.
2. Ha nem nyomja a gázpedált
3. a gép megáll.
4. A pedált hátrafelé mozgatja – a gép hátrafelé halad.
5. Ha a pedált semleges helyzetbe nyomja – a gép fékez.

A maximális sebesség a sebeségszabályozóval csökkenthető az optimális üzemi sebességre.

Vészhelyzetben, vagy a pedált ellentétes irányba nyomva a gép nem úgy lassul, mint ahogyan azt elvárná, a baloldali pedált (1.C6) kell vészfékezésre használni. MEGJEGYZÉS! Ez a kézifék szokottnál erőteljesebb igénybevételét jelenti, és lerövidíti hasznos élettartamát.

3.4.3.6 Kézifék / Vészfék (1:C6)

Vezetés közben – vészhelyzet kivételével – soha ne nyomja le a pedált. Ha vezetés közben lenyomja a pedált, csökken kézifék hasznos élettartama, ami működésképtelenséghez vezet.

A pedálnak az alábbi funkciói vannak:
•Megálláskor. Kézifék.
- Üzemelés közben. Vészfék.

Jelzőlámpák (1:I4), amikor a pedált teljesen benyomják.

3.4.3.7 Veszélyt jelző lámpák (1:C7).

A kapcsolóval aktiválhatók a veszélyt jelző lámpák. Minden irányjelző lámpa és kijelző (1:14) egyszerre villog.

3.4.3.8 Sebességszabályozó, kézifék (1.C8)

Ha a kézifék aktív, soha ne nyomja meg a gázpedált (1:C5). Ez a kézifék szokottnál erőteljesebb igénybevételét jelenti, és lerövidíti hasznos élettartamát.

A sebességszabályozó lenyomott állapotban rögzíti a pedált (1:C6). Ezzel a funkcióval a gépet lejtőkön, szállítás közben stb. lehet rögzíteni, amikor a motor nem jár.

Zárás:

1. Nyomja le teljesen a pedált (1:C6). A jelzőlámpák (1:I4).
2. Nyomja meg a sebességszabályozót.
3. Engedje fel a pedált.

Kioldás:

1. Nyomja le teljesen a pedált (1:C6).
2. Engedje fel a pedált.

3.4.4 Vezérlés – műszerfal

3.4.4.1 Fojtószelep vezérlés (1:E1).

A motor fordulatszámának szabályozása.

Elülső helyzet – A fojtószelep teljesen nyitva – amikor a gép üzemel, a fojtószelep mindig legyen teljesen nyitva.

Hátsó helyzet - üresjárat.

3.4.4.2 Gyújtáskapcsoló (1:E2)

A gyújtáskapcsoló szolgál a motor indítására és le- allítására.

Négy állása lehetséges:

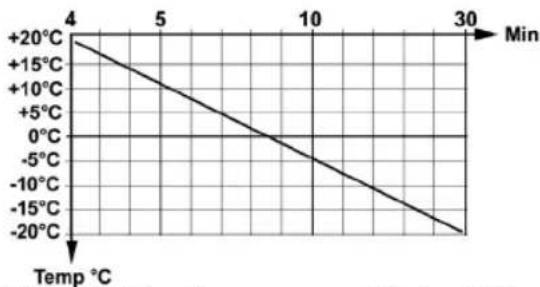

Előizzítás: A hengerek hevítése az indításhoz. A motor beindítása előtt, alacsonyabb hömérsékletek esetén az alábbiak szerint tartsa ebben a helyzetben. max. 5 másodperc

Stop: A motor leáll. Az indítókulcs kivehető.

Üzemi állás: Indításkor kiiktatva, és üzemben, amikor a motor jár.

Start: Az elektromos indítómotor akkor aktiválódik, amikor a kulcsot a indító helyzetbe állítják. Miután a motor beindult, az indítókulcsot állítsa vissza az üzemi helyzetbe.

3.4.4.3 Eszközemelő (1:Ls)

Ez a szabályozó vezérli a gép elején elhelyezett hidraulikus eszközemelőt (1:L) és a kabin aljára szerelt eszközemelő hengert. Ezek soros kapcsolásúak.

A vezérlő (1:Ls) csak akkor működik, ha a motor jár.

Leengedhető azonban üzemi helyzetbe, ha a motor ki van kapcsolva.

Soha ne hagyja úgy magára a gépet, hogy a rászerelt eszköz szállítási helyzetben legyen. Az eszköz súlyos roncsolásos sérülést okozhat, amint gyorsan leereszkedik, ha véletlenül működésbe hozzák a vezérlést.

A kar a következő négy állásban állhat:

Üzemi helyzet. Tolja elöre a kart első állásba, ahol az rögzül. Az eszköz most üzemi helyzetbe van leengedve. Üzemi helyzetben az eszköz mindig ugyanolyan nyomással nehezedik a talajra, és követi annak vonalát. Munkavégzés közben az eszköz legyen üzemi helyzetben.

Az eszköz leengedése Az cszköz annak tömegétől függetlenül leengedhető. A leengedéshez szükséges erőt az eszköz súlya és a leengedéskor kifejtett, lefelé irányuló hidraulikus erő határozza meg.

Rögzítés szállítási helyzetben. Felemelés és lecengedés után a kar visszatér üres állásba. Az eszköz szállítási helyzetben van rögzítve.

Az eszköz felemelése Tolja a kart hátsó állásba, hogy az eszköz a legmagasabb állásba emelkedjen (szállítási helyzet). Majd engedje ki a kart, hogy az eszköz szállítási helyzetben rögződjön.

3.4.4.4 Hidraulikus vezérlés (1:Aux1s)

A csatlakoztatott eszközöktöl függően bizonyos funkciók ezzel a vezérléssel szabályozhatók.

A vezérlés csak akkor működik, ha a motor jár és az eszköz megcélzott funkcióihoz tartozó hidraulika tömlők csatlakoztatva vannak a hidraulika kimenethez (1:Aux1).

3.4.4.5 Hidraulikus vezérlés (1:Aux2s)

A csatlakoztatott eszközöktöl függően bizonyos funkciók ezzel a vezérléssel szabályozhatók.

A vezérlés csak akkor működik, ha a motor jár és az eszköz megcélzott funkcióihoz tartozó hidraulika tömlők az alábbiak szerint csatlakoztatva vannak:

- A gép elejére szerelt eszköznél a hidraulika kimeneteken (1:Aux2f).

- A gép hátuljára szerelt eszköznél a hidraulika kimeneten (1:Aux2r). Lásd még 3.4.4.9

A hátsó részen található mindkét hidraulika kimenet párhuzamos csatlakoztatású.

3.4.4.6 Kapcsoló (1:Ss)

A kapcsolóval egyszerűen beállítható a vágószerkezet vágási magassága az elektromos vágási magasság beállítóval.

A kapcsoló szabályozza az összeköttetést (1:S) a polaritás megfordításával.

3.4.4.7 Kapcsoló (1:PTOs)

A gép elejére szerelt eszköz működésének ki- és bekapcsolására szolgáló kar. Két állása van:

1. Nyomja meg a kapcsoló első részét – a PTO bckapcsol. A szimbólum világítani kezd.

2. Nyomja meg a kapcsoló hátsó részét – a PTO kikapcsol.

A hidraulikus rendszerben a nyomás szükségtelen növekedésének megelőzése érdekében állít-sák a fojtószelep szabályozását 1/4-re a hidraulikus PTO bekapcsolásához.

A vezérlés aktiválja azt a szelepet, amely a hidraulikus szivattyútól a gép elejére szerelt eszközhoz továbbítja az erőt.

Innen az erő hidraulikusan az eszközhöz továbbítódik a hidraulikus kimeneten keresztül (1:PTO).

3.4.4.8 Kapcsoló (1:Ys)

12V A kapcsolónak három állása van és használható például a homokszórónál.

A kapcsoló vezérli az összeköttetést (1:Y).

3.4.4.9 Kapcsoló (1:Aux2fr)

A kapcsolónak két állása van és azt jelzi, hogy a vezérlés melyik hidraulika kimenetet aktiválja (1:Aux2s). Előlre szerelt

hidraulika kimenet (1:Aux2f) vagy hátra szerelt hidraulika kimenet (1:Aux2r). Lásd még 3.4.4.5

3.4.5 Vezérlés – egyéb

3.4.5.1 Csapszegek elöl (1:D1)

A gép a különböző eszközökhöz elöl és hátul csatlakozásokkal rendelkezik. A megfelelő eszközöket felszerelés után két rögzítő csap rögzíti.

Ha az eszközt rögzíteni akarja az eszközemelön:

1. Kívülröl teljesen illessze be a rögzítő csapszeget.

2. Helyezze a látát a rögzítő csapszegre, és fordítsa hátrafelé, ameddig rögzül.

A rögzítő csapszeget ne kézzel forgassa vissza. Zúzott sérüléseket szenvedhet!

Kioldáskor:

1. Fordítsa a rögzítő csapszeget előre, ameddig ki-old.
2. Húzza ki a rögzítő csapszeget.

3.4.5.2 Csapszegek hátul (1:F1)

A gép a különböző eszközökhöz elöl és hátul csatlakozásokkal rendelkezik. A megfelelő eszközöket felszerelés után két rögzítő csap rögzíti. A hátsó rögzítő csapok a hornyokba illesztés után önzáróak.

3.4.5.3 Főkapcsoló (1:F2)

Mielött munkát végeznének az elekt- —0 romos rendszeren, a fökapcsolóval ki kell kapcsolni az áramellátást.

1

3.4.5.4 Ajtókitámasztó (1:G1)

Az ajtókitámasztó félig nyitott helyzetben rögzíti az ajtót a szellőzés fokozása érdekében.

Ha az ajtókitámasztó bezáráskor nem illeszkedik az ajtózárba, a kabin sérülhet.

Ellenőrizze, hogy használatkor az ajtókitámasztó megfelelően illeszkedjen az ajtózárba.

3.4.5.5 Motorház

A gép csak akkor üzemeltethető, ha a motorház zárva van. Égési sérüléseket és zúzódásokat szenvedhet!

A motor alkatrészeihez való hozzáféréshez négy leemelhető burkolati elem van. Az elemek kinyitásának módja:

A bal és jobb oldalon lévő burkolat (1:Q)

Eltávolítás:

1. Távolítsák el az első és a hátsó gumihevedereket (1:P).
2. Húzza felfelé a burkolatot, hajtsa le és húzza kifelé.

Telepítés:

1. Engedje le a burkolatot a kerék belső oldalánál.
2. Illessze be a burkolat felső részét a gép V-hornyába és helyezze be az alsó rögzítő csapszeget.
3. Akassza be az első és a hátsó gumihevedereket.

Elülső burkolat (1:R)

Eltávolítás:

1. Távolítsa el a két első gumihevedert.
2. Nyissa ki a zárógombokat (4:B).
3. Mozdítsa el a burkolatot előre és felfelé.

Telepítés:

1. Hozza egyenesbe a burkolatot.
2. Illessze be a zárógomb füleit a felül lévő lyukakba és zárja a zárógombokat.
3. Akassza be a két gumihevedert.

3.4.5.6 3Az utánfutó elektromos csatlakozása (1:V)

Hét tüs csatlakozó az utánfutóhoz.

3.4.5.7 Tanksapka (3:A)

A dízel üzemanyag betöltésére szolgáló tanksapka a kabin hátulján található.

3.4.5.8 Szétkapcsoló kar (5:F)

A változtatható erőátvitel kioldó karja. Lehetővé teszi a gép kézi erővel történő mozgatását.

A szétkapcsoló kar soha nem állhat a külső és a belső pozíció között. Ettől az erőátvitel túlmelegszik és megrongálódik.

A gép nem vontatható; de ha szükséges, feltolható az utánfutóra, illetve letolható róla. A vontatás megrongálja az erőátvitelt.

A kar a következő két állásban állhat:

Kar hátrahúzva:

A hidraulikus szivattyú normál üzemmódra kapcsolya.

Kar elöretolva:

A hidraulika olaj a hidraulikus szivattyún keresztül van csatlakoztatva, és úgy áramolhat rendszerben, hogy az ne akadályozza az olaj keringését. A gép

kézi erővel mozgatható. Az áramlás azonban kor- látozott, ezért a gép mozgatása viszonylat nagy erőt kíván.

3.5 KIJELZÖK

3.5.1 Üzemanyagmérő (1:I1)

Az üzemanyagmérő jelzi a tartályban lévő üzemanyag szintjét.

3.5.2 Kijelző az ülés rugózásához (1:I2)

Megmutatja az ülés rugózásának a beállítását. Lásd 3.4.1.2.

3.5.3 Az irányjelző/veszélyt jelző lámpák kijelzője (1:13)

Az indikátor villog, amikor az irányjelző lámpák/a veszélyt jelző lámpák is villognak.

3.5.4 A fék kijelzője (1:14)

Soha ne üzemeltesse a gépet, ha a fék kijelzője világít. A kézifék és a vészfék lehet érintett.

A fék kijelzője figyelmeztet, hogy a kézifék (1:C7) aktiválva van. Lásd 3.4.3.6.

3.5.5 Az akkumulátortöltés kijelzője (1:I5)

Soha ne járassa a motort, ha a töltés kijelzője világít. Ezzel lemerítheti az akkumulátort.

Az akkumulátortöltés kijelzője csak akkor aktív, ha az indítókulcs üzemi helyzetben van.

Az akkumulátortöltés kijelzője figyelmeztet, ha a motor generátora nem tölti az akkumulátort. Ha a motor nem jár, a kijelzőnek világítania kell, mivel a generátor nem tölt.

Ha a motor jár, a kijelzőnek nem szabad világítania. Ha a kijelző működés közben világítani kezd, az akkumulátor tölt és a motor nem indítható be. Vigye a gépet egy engedéllyel rendelkező szakservizbe, és javíttassa meg.

3.5.6 A hidraulika olaj hőmérsékletének kijelzője (1:16)

Tilos a motort járatni, ha a hőmérséklet kijelzője világít. Fennáll a súlyos motorkárosodás veszélye.

A hidraulika olaj hömérsékletének kijelzője csak akkor aktív, ha az indítókulcs üzemi helyzetben van.

A hidraulika olaj hőmérsékletének kijelzője figyelmeztet, ha a hidraulika olaj hőmérséklete meghaladja a veszélyes szintet.

Ha a motor jár, a kijelzőnek nem szabad világítania. Ha működés közben a kijelző világít, tegye a következöt:

- Állítsa a fojtószelepet üresjáratba. Ne állítsa le a motort.

• Távolítson el minden levelet, füvet vagy egyéb tárgyat az olajhűtő külső részéről. Lásd 5.12.
• Hagyja addig üresjáratban a motort, amíg hő-mérséklete lecsökken, és a kijelző már nem világít. A gép ezután a szokásos módon használható.
• Ha a hömérséklet 5 percen belül nem csökken, állítsa le a motort és vigye a gépet javításra engedéllyel rendelkező szervizbe.

3.5.7 Motorhömérséklet kijelző (1:17)

A túl magas motorhömérsékletet részben a kijelző, részben egy csengő jelzi.

Ha a hőmérsékletjelző világít vagy ha a csengő megszólal, a motor csak üresjáratban járatható, nagyobb terhelésnek nem tehető ki. Fennáll a súlyos motorkárosodás veszélye.

A motorhőmérséklet kijelzője és a csengő csak akkor aktív, ha az indítókulcs üzemi helyzetben van.

A motorhömérséklet kijelzője és a csengő figyelmeztet, ha a motorhömérséklet meghaladja a veszélyes szintet.

Ha a motor jár, a kijelzőnek nem szabad világítania és a csengő nem szólalhat meg. Ha működés közben a kijelző világít vagy a csengő megszólal, tegye a következőt:

• Állítsa a fojtószelepet üresjáratba. Ne állítsa le a motort.
• Távolítson el minden levelet, füvet vagy egyéb tárgyat a hűtő külső részéről. Lásd 5.12.
• Hagyja addig üresjáratban a motort, amíg hő-mérséklete lecsökken, a kijelző már nem világít és a csengő már nem szól. A gép ezután a szokásos módon használható.
• Ha a hömérséklet 5 percen belül nem csökken, állítsa le a motort és vigye a gépet javításra engedéllyel rendelkező szervizbe.

Ha a kijelző túl magas motorhőmérsékletet jelez, ellenőrizze a hűtőközeg szintjét. Lásd 5.4.

3.5.8 Olajnyomás kijelző (1:18)

Tilos a motort járatni, ha az olajnyomás kijelzője világít. Fennáll a súlyos motorkárosodás veszélye.

Az olajnyomás kijelzője csak akkor aktív, ha az indítókulcs üzemi helyzetben van.

Az olajnyomás kijelzője figyelmeztet, amikor a motorban az olajnyomás a veszélyes szint alá esik. Amikor a motor nem jár, a kijelzőnek világítania kell és nincs olajnyomás.

Ha a motor jár, a kijelzőnek nem szabad világítania. Ha a kijelző működés közben világítani kezd, a motort azonnal le kell állítani és a gépet javításra engedéllyel rendelkező szervizbe kell vinni.

3.5.9 A motor üzemórája (1:19)

A felhasznált üzemórákat mutatja. Csak akkor működik, amikor jár a motor.

3.5.10 A légszürő kijelzője (5:110)

A kijelző figyelmeztet, ha a légszűrő elzáródott. Ha a kijelző pirosan világít, a légszűrőt ki kell cserélni. Majd nullázza le a kijelzőt a gomb megnyomásával.

3.5.11 A hidraulika olaj szintjének kijelzője (7:I11)

Amikor a gép egyenes helyzetben van, az olaj-szintnek láthatónak kell lennie az átlátszó szintjel-zön.

Ha az olajszint túl magas, fennáll a veszélye, hogy olaj szivárog ki a leüritő szelepen keresztül. Ha az olajszint túl alacsony, fennáll a veszélye, hogy megnő az olajhőmérséklet és károsodhat a hidraulikus rendszer.

4 FELHASZNÁLÁSI TERÜLE-TEK

A gép csak erdeti eszközökkel használható. Opcionális készletek állnak rendelkezésre a géphez, amelyek tartalmazzák azokat az eszközöket, amelyekkel közúton is lehet közlekedni. A készletek tartalmát a helyi előírásokhoz igazítják. A beszerzéssel kapcsolatos információval és a beszerzéssel kapcsolatban forduljon egy engedéllyel rendelkező forgalmazóhoz.

5 BEINDÍTÁS ÉS ÜZEMELTE- TÉS

A gép csak akkor üzemeltethető, ha a motorház zárva van. Égési sérüléseket és zúzódásokat szenvedhet!

Ha a gép üzemel, ügyeljen rá, hogy senki se tartózkodjon a gép forgáspontja közelében. A gép eleje és hátsó része közötti területen fennáll a súlyos roncsolásos sérülések veszélye.

A használt cszköztől függően esctleg ellensúlyokat kell a gépre szerelni. A tengelynyomás soha nem haladhatja meg a 900 kg-t, vagy a gép össztömegének 70 %-át.

5.1 BEINDÍTÁS ELŐTTI MŰVELETEK

A gép beindítása elött tegye a következőket:

• E l l e n örizze az üzemanyagszintet/töltse fel üzemanyaggal.
• E 1 l e n örizze a motorban az olajszintet.
• Ellenőrizze a hűtőközeg szintjét.
• Ellenőrizze, hogy a légszűrő kijelzője nem kapcsolt-e le.
• E 1 l e n órizze, hogy a vízszeparátor és az üzemanyagszűrő csapja nyitva legyen.
• Ellenőrizze hogy a vízszeparátor ne tartalmazzon vizet. Ha szükséges, ürítse le.
• Ellenőrzése az olajszintet a hidraulikus tartályban. Lásd 3.5.11.
• Végezze el a biztonsági ellenőrzéseket.
• Ügyeljenek rá, hogy a gép hátuljára legalább 60 kg-ot nyomó ellensúly vagy kiegészítő súly legyen felszerelve, amikor a vágószerkezettel haladnak.
• Ellenőrizze, hogy a lekapcsoló kar belső állásban legyen. Lásd 3.4.5.8.

A fenti intézkedéseket az alábbiakban ismertetjük.

5.2 ÜZEMANYAGFELTÖLTÉS

A dízel üzemanyag crösen gyúlékony! Az üzemanyagot mindig kifejezetten az ilyen célra kialakított edényben tartsa.

A benzintartályt mindig a szabadban töltse fel, és soha ne dohányozzon a művelet közben. Az üzemanyagtartályt a motor beindítása előtt töltse tele. Soha ne távolítsa el a tanksapkát vagy töltsön a tankba üzemanyagot, ha a motor még jár vagy meleg.

A motor nem üzemeltethető repceből készült dízel üzemanyaggal (RME). További információért forduljon a motor gyártójához.

Ha az üzemanyagbetöltő csőbe is kerül üzemanyag, az szivárgáshoz vezet, és tűzveszélyt eredményezhet.

Csak olyan dízel üzemanyagot használjon, amely megfelel a „2.1”-ben található előírásoknak.

1. Nyissa ki az üzemanyagtartály sapkáját (3.A).
2. Töltse tele dízel üzemanyaggal a betöltő cső alsó részéig. Ha üzemanyag kerül a betöltő csőbe, az kiszivároghat, mivel felmelegedve kitágul.
3. Zárja a tanksapkát.

5.3 A MOTOROLAJ SZINTJÉNEK ELLENÓRZESE

A gép használata előtt minden alkalommal el- lenőrizze, hogy megfelclő-e az olajszint. A gép- nek sík területen kell állnia.

Ellenőrizze a következőket:

HU

MAGYAR

1. Törölje tisztára a mérőpálca környékét (5:K) és húzza ki.
2. Törölje tisztára a méröpálcát.
3. Tolja teljesen a helyére a mérőpálcát, majd húzza ki újra.
4. Olvassa le az olajszintet. Az olajszintnek a mé-rőpálcán látható jelzések (5:K1) között kell lennie.

Ha szükséges, távolítsa el a tanksapkát (5:G) és töltse a jelig a tankot olajjal.

Használjon API CF vagy magasabb minőségű olajat, de ne CG-t, a Cl-4 ajánlott, az alábbi hőmérséklet diagram szerint.

Soha ne használjon olajadalékokat.

SAE 10W SAE 20W SAE 10W-30 SAE 15W-40 SAE 20 SAE 30 SAE 40 SAE 20W - 50 -20°C -10°C 0°C 10°C 20°C 30°C 40°C 50°C

Az olajszint soha nem csökkenhet az alsó jelzés alá. Ez a motor túlmelegedését okozhatja. Ha az olajszint meghaladja a jelzést, engedje le az olajat a megfelelő szintig. Lásd 6.7.

Az olajszint beállítása után helyezze vissza az olajbetöltő nyílás sapkáját.

5.4 A HÜTÖKÖZEG SZINTJÉNEK ELLENÖRZÉSE

Ha a rendszerben nincs hűtőközeg, a hőmérséklet kijelző nem működik. Ez motorhibát eredményezhet.

Használat előtt minden alkalommal ellenőrizze, hogy megfelelő legyen a hűtőközeg szintje.

Ellenőrizze a következőket:

1. Ellenőrzéskor a motornak hidegnek kell lennie.
2. Távolítsa el a motor elülső burkolatát. Lásd 3.4.5.2.
3. Csavarja le a hütő sapkáját (8:Q) és ellenőrizze, hogy a hütőfolyadék szintje eléri-e a betöltő nyílást.
4. Helyezze vissza a hütő sapkáját.
5. Ellenőrizze, hogy a hűtőközeg a tágulási tartályban az alsó jelig (5:D1) érjen. Amennyiben szükséges, töltse fel olajjal. Lásd alább.

5.4.1 Feltöltés hűtőközeggel

A hütőközeg feleljen meg az alábbi előírásoknak:

- Mindig hütőfolyadék és víz elegyét kell használni. Soha ne használjon csak vizet.

• A vizet és a hütőfolyadékot a szállító utasításai szerint keverje.
• Soha ne keverjen össze különféle hütőfolyadékokat.
• Használjon lágy vizet (ami nem tartalmaz kalciumot), desztillált vagy ásványi anyag mentes vizet.

feltöltéskor a motornak hidegnek kell lennie.

Ha a hűtő sapkája nyitott, miközben a motor meleg, fennáll az esctlegesen kif-reccsenő forró víz miatti súlyos égési sé-rülések veszélye.

A feltöltés módja:

1. Távolítsa el a motor elülső burkolatát.
2. Ellenőrizze, hogy a hütőrendszer minden dugója a helyén legyen, tömítéssel ellátva.
   . Ellenőrizze, hogy a hütőrendszer minden csapja el legyen zárva, tömítéssel ellátva.
3. Ellenőrizze, hogy a hütörendszer minden nyílása ép és tömitéssel van ellátva.
4. Csavarja le a hütő sapkáját (8:Q).
5. Lassan töltse fel a hütőt hütőközeggel. Felöltés közben nem keletkezhetnek légbuborékok. Töltse fel a töltönyílás pereméig.
6. Helyezze vissza a hütő sapkáját.
7. Nyissa ki a tágulási tartály (5:D) sapkáját és töltse fel az elegyet az alsó jelig, ami azt a szintet jelöli, amikor a motor hideg.

8. Zárja vissza a tágulási tartály sapkáját.

9. Járassa a motort az üzemi hőmérséklet eléréséig és ellenőrizze a szintet a tágulási tartályban. A szintnek most a felső jelnél (5:D2) kell lennie, ami az a szint, amikor a motor már felforrósodott.

10. Ha a szint nem éri el a felső jelet, hagyja a motort lehülni, majd töltse fel a tágulási tartályt hűtőközeggel.

5.5 LÉGSZÜRÖ KIJELZÖJE

Ellenőrizze, hogy a légszűrő kijelzője (5:I10) nem kapcsolt-e le.

Ellenőrizze, lásd „3.5.10”.

Cserélje ki a légszüröt, lásd „6.13”.

5.6 VÍZSZEPARÁTOR

Ellenőrizze, hogy a vízszeparátor úszója (9:C3) a fenéken legyen. Ha nincs ott, a vizet le kell engedni. Lásd 6.4.

Ellenőrizze, hogy a vízszeparátor csapja nyitva legyen. Lásd a 9. ábrát.

5.7 BIZTONSÁGI ELLENŐRZÉSEK

Ügyeljen rá, hogy a gép tesztelése során a biztonsági ellenőrzések eredménye megfeleljen az alábbiaknak.

A biztonsági ellenőrzést minden használat előtt el kell végezni.

Ha az alábbi követelmények bármelyi- ke nem teljesül, a gépet tilos használni! Vigye a gépet egy szakszervizbe, és ja- víttassa meg.

5.7.1 Általános biztonsági ellenőrzések

Objektum Eremény
Üzemanyagvezetékek és csatlakozások	Nincs szivárgás.
Elektromos kábelek	Minden szigetelés ép.Nincs fizikai sérülés.
Kipufogó rendszer	Nincs szivárgás a csatlakozásoknál.Minden csavar meg van húzva.
Hidraulikus tömlők	Nincs szivárgás. Nincs sérülés.
Haladjon előre/hátra a géppel és oldja ki a gázpedált/üzemi féket.	A gépnek meg kell állnia.
Próbaút Nincs szokatlan rázkódás.Nincs szokatlan zaj.

5.7.2 Elektromos biztonsági ellenőrzés

Használat előtt mindig ellenőrizni kell a biztonsági rendszer működését.

Állapot Intézkedés Éremény
A sebességváltó/fékpédál nincs lenyomva.PTO nincs aktiválva.	Kísérelje meg a gép beindi-tását.	A motornak nem szabad beindulnia.
A sebességváltó/fékpédál nincs lenyomva.A PTO aktiválva van.	Kísérelje meg a gép beindi-tását.	A motornak nem szabad beindulnia.
A motor jár. A PTO aktiválva van.	A vezető fel-állt az ülésből.	A PTO-nak ki kell kap-csolnia.
Az eszközemelő nincs üzemi helyzet-ben.	Kísérelje meg a PTO bekap-csolását.	A PTO-nak nem szabad bekapcsolnia.

5.8 INDÍTÁS

1. Ellenőrizze, hogy a PTO ki legyen kapcsolva.
2. Ne hagyja a lábát a gázpedálon.
3. Allítsa a fojtószelepet 1/4 állásba.

4. Teljesen nyomja le a fékpedált. A jelzőlámpának (1:14) világítania kell.

5. Alacsonyabb hömérséklet esetén hidegindítás-kor a motort beindítás előtt elő kell melegíteni. Lásd 3.4.4.2. Fordítsa vissza az inditókulcsot és indítsa be a motort.

6. A gépet tilos terhelni vagy közvetlenül hidegin- dítás után üzemeltetni, amikor a hidraulika olaj még hideg.
   Mclegítse fel a hidraulika olajat azzal, hogy 1/4 gázzal járatja a motort. Járassa néhány percig, ahogyan azt az alábbi diagram mutatja.

Példa: -10 °C-on járassa a motort 1/4 gázzal 18 percig.

Amikor a gép üzemel, a fojtószelep mindig legyen teljesen nyitva.

A hidraulikus rendszerben a nyomás szükségtelen növekedésének megelőzése érdekében állít-sák a fojtószelep szabályozását 1/4-re a hidraulikus PTO bekapcsolásához.

5.9 SZERVÓKORMÁNY

A szervo rásegítő a gép hidraulikus rendszerétől az erőt a kormányhoz továbbítja, amikor azt elfordítják. Ezzel a gép kormányzása nagyon könnyűvé válik, amikor a motor teljes gázzal üzemel.

A szervo rásegítő ereje a motor sebességével együtt csökken.

5.10 ÖTLETEK AZ ÜZEMELTETÉS- HEZ

Mindig gondoskodjon róla, hogy megfelelő men- nyiségű olaj legyen a motorban. Különösen akkor, ha lejtón halad a géppel.

Lásd „5.3”.

Legyen óvatos, ha lejtön vezeti a gépet. Lejtön felfelé vagy lefelé haladva kerülje a hirtelen indítást vagy megállást. Lejtön soha ne haladjon keresztben. Fentröl lefelé és lentröl felfelé haladjon.

A géppel 10%-nál nagyobb dőlésű lejtön semmilyen irányban sem szabad haladni.

Lejtön és éles fordulásoknál csökkentse a sebességet, hogy megelőzze a gép felborulását vagy elveszítse felette az irányítást.

Ha a legmagasabb sebességfokozatban, teljes gázzal halad, ne tekerje el a kormányt ütközésig egyik irányba se. A gép könnyen felborulhat.

A kezét és az ujjait tartsa távol a csuklós vezérlőműtől és az ülésrögzítéstől. Zúzott sérüléseket szenvedhet! Soha ne közlekedjen a géppel úgy, hogy a motorház nyitva van.

A használt eszköztől függően esetleg ellensúlyokat kell a gépre szerelni. A tengelynyomás soha nem haladhatja meg a 900 kg-t, vagy a gép össztömegének 70 %-át.

5.11 STOP

Kapcsolja ki a PTO-t. Használja a kéziféket.

Hagyja a motort 1-2 percig üresben járni. Fordítsa el az indítókulcsot és állítsa le a motort.

Ha a gép őrizet nélkül marad, vegye ki az indítókulcsot.

A motor közvetlenül a leállítás után nagyon forró lehet. Ne érjen a kipufogóhoz vagy a motor más részcihez. Égési sérüléseket szenvedhet.

5.12 TISZTÍTÁS

A tűzveszély csökkentése érdekében a motort, a kipufogót, az akkumulátort és az üzemanyagtartályt tisztítsa meg a fűtől, levelektől és az olajtól.

A tüzveszély csökkentése érdekében rendszeresen ellenőrizze, hogy a gépből nem szivárog-e az olaj és/vagy az üzemanyag.

Soha ne használjon nagy nyomású vizet. Ez tönkre teheti a tengelyek tömítését, az elektromos alkatrészeket vagy a hidraulika szelepeket.

A hütőrácsok tisztítására soha ne használjon nagy nyomású levegőt. Ez károsítja a hütő szerkezetét.

Használat után tisztítsa meg a gépet. Tisztításra az alábbi utasítások alkalmazandók:

• A vízsugarat ne irányítsa közvetlenül a motorra.
• A motort kefével és/vagy sürített levegővel tisz-títsa.
• A motor hütőjét (8:R) és a kondenzátor (8:S) puha kefével tisztítsa. A nagy tárgyakat eltávolíthatja kézzel. Ha a hütők erősen szennyezettek, próbálja meg gyenge vízsugárral és megfelelő mosószerrel megtisztítani.
• A vízzel végzett tisztítást követően indítsa be a motort és a vágószerkezetet, hogy eltávolítsa a vizet, ami máskülönben bekerülhet a csapágyakba és károsodást okozhat.

6 KARBANTARTÁS

6.1 SZERVIZPROGRAM

Ahhoz, hogy a gép jó állapotban legyen, és meg-bízhatóan, biztonságosan és környezetbarát mó-don üzemeljen, be kell tartani az ebben a fejezetben található szervizelési utasításokat. Minden szervizelést engedéllyel rendelkező mühelyben kell elvégezni.

Az engedéllyel rendelkező mühelyben végzett szolgáltatás garantálja az eredeti alkatrészekkel végzett profi munkát.

A szerviznaplót az engedéllyel rendelkező műhelyben minden szervizelés alkalmával le kell bélyegezni. A rendesen vezetett szerviznapló értékes dokumentum, ami növeli a gép értékét, ha használtan értékesíteni kívánja.

A szervizpontok megtalálhatók az alábbi táblázatban: Az eljárások végrehajtásának leírását az alábbi táblázat tartalmazza.

6.2 SZERVIZPONTOK

Szervizpontok	Első alkalom	Köztes idő	Lásd a bekezdést
	Üzemóra/naptá-ri hónap
Vízszeparátor, ellenőrizés		50/- 6.4
Légszűrő, tisztítás 6.4
Üzemanyagszűrő, csere		400/- 6.5
Abroncsnyomás, ellenőrizés, bcállítás			6.6
Motorolaj, szűrő, csere	50/12 2	00/12 6.7
Hidraulika olaj, szűrő, tartály leűrítő szelep, csere/tisztítás	50/12 4	00/12 6.8
Kerékmotorok, olaj-csere	50/12 2	00/12 6.9
Ékszíjhajtás, ellenőrzés	50 200/- 6.10
Hűtőrendszer, tisztítás		1000/12	6.11
Akkumulátor, ellenőrzés		50/- 6.12
Légszűrő, előszűrő tisztítása		250/- 6.13
Légszűrő, a belső szűrő cseréje		250/- 6.13
Zsírzás			6.14
A szelepek bcállítása		1000/-	6.15
Aprító szelepek		2000/-	6.15

6.3 ELŐKÉSZÜLETEK

Minden szervizelést és karbantartást álló gépen, kikapcsolt motor mellett kell elvégezni.

A kézifék minden alkalommal való használatával előzze meg, hogy a gép elgurulhasson.

Állítsa le a motort.

A gép véletlen beindításának megelőzése érdekében vegye ki az indítókulcsot.

6.4 VÍZSZEPARÁTOR

Van egy úszó a vízszeparátorban (9:C3), amely az átlátszó sapkán keresztül megfigyelhető. Az úszónak a fenéken kell lennie. Ha az úszó felemelkedett, a vízszeparátort le kell üríteni:

A víz leengedéséhez nyissa ki a leürítő csapot (9:C1), ameddig a víz folyni kezd. Engedje le a vizet addig, hogy az úszó ismét a fenéken legyen.

Tisztítsa meg a szeparátort, ha szennyezettnek lát-szi, vagy ha gyakran kell üríteni. A szeparátor tisz-tításának módja:

1. Zárja el a vízszeparátor csapját. Lásd a 9. ábrát.
2. Tartson egy tartályt a vízszeparátor alá, hogy összegyűjtse az üzemanyagot.
3. Csavarja le a sapkát. (9:C2).
4. Óvatosan távolítsa el a sapkát és a menetes szűrőt (9:C5), a betétet (9:C4), és az úszót (9:C3) a sapkából.
5. Tisztítsa meg a sapka belsejét és csavarja ki a szüröt.
6. Ellenőrizze, hogy a O-gyűrű hibátlan és fordított sorrendben szerelje össze az elemeket.
7. Nyissa ki a csapot.

Tisztítsa meg az üzemanyagtartályt, ha a víz még mindig gyakran felgyülemlik a vízszeparátorban. Forduljon engedéllyel rendelkező szervizhez.

6.5 ÜZEMANYAGSZÜRÖ

1. Állítsa le a motort és hagyja lehúlni.
2. Zárja el az összes üzemanyagcsapot.
3. Lazítsa meg a szűrőt (5:F) úgy, hogy elforgatja a megadott irányba (10:Dis); ehhez használjon egy olajszűrőhöz való csavarkulcsot. Az üzemanyag kifröccsenésének megelőzése érdekében óvatosan távolítsa el a szűrőt.

Töröljön fel minden kifröccsent üzemanya- got.

1. Tisztítsa neg a szűrő foglalata körüli felületet.
2. Kenjen üzemanyagot vékony rétegben a szűrő tömitésére.
3. Helyezze be az új szüröt úgy, hogy elforgatja a megfelelő irányba (10:Ass), amíg a törmítés nem érintkezik a foglalat felületével.
4. Majd az olajszüröhöz való kulccsal még egy fordulattal húzza meg a szüröt.

Nyomás elöl és hátul: 0,9 bar.

Lásd az egyes eszközökre vonatkozó nyomást az útmutatóban.

6.7 A MOTÓROLAJ ÉS A SZÚRŐ CSEREJE

A motorolaj igen forró lehet, ha eltávolítására közvetlenül a motor kikapcsolása után történik. Az olaj leürítése előtt hagyja a motort néhány percig húlni.

A motorolaj és szürö cseréjének módja:
1. Állítsa a gépet sík felületre és járassa a motort, amíg eléri az üzemi hőmérsékletet.
2. Állítsa le a motort és vegye le az olajbetöltő nyílás sapkáját (5:G).
3. Helyezzen egy tartályt a leürítő nyílás alá (11:U), távolítsa el a dugót és engedje le az olajat a tartályba.
4. Az olajat a helyi előírásoknak megfelelően helyezze el.
5. Tisztítsa meg az olajszűrő (5:J) környékét és vegye ki a szűrőt. Használjon az olajszűrőhöz aló fogót.
6. Zsírozza meg az új szűrő tömítését és csavarozza be, hogy a tömítés hozzáérjen a motor felszínéhez. Az olajszűrőhöz való kulccsal még egy fordulattal húzza meg a szűröt.
7. Illessze be az olajleeresztő dugóját. Húzza meg 50 Nm-ig.
8. Töltse fel a gépet friss olajjal a „5.3” szerint.
9. Az olaj betöltése után indítsa be a motort és 30 másodpercig járassa üresjáratban.
10. Ellenőrizze, hogy tapasztal-e bármilyen olajszi-várgást.
11. Állítsa le a motort. Várjon 30 másodpercig, majd ellenőrizze az olajszintet. Lásd 5.3.

6.8 A HIDRAULIKA OLAJ ÉS A SZÜ- RÖ CSERÉJE

Nem juthat szennyezőanyag a hidraulikus rendszerbe. Ez a rendszer elementek súlyos károsodását eredményezné.

A hidraulika olaj és a szűrő cseréjének módja:

1. 5-10 percig járassa a gépct változó terheléssel, hogy a hidraulika olaj felmelegedjen.
2. Állítsa a gépet egyenes felületre.
3. Alaposan tisztítsa meg a szűrő (7:N) környékét a hidraulikus tartály felső részén, távolítsa el a sapkát és vegye ki a szűrőt.
4. Helyezzen egy tartályt a leürítő nyílás alá (7:P), távolítsa el a dugót és engedje le az olajat a tartályba. A tartálynak 20 literesnek kell lennie.

5. Az olajat a helyi előírásoknak megfelelően helyezze el.

6. Illessze be az olajleeresztő dugóját. Húzza meg 25 Nm-ig.

7. Cserélje ki a tartály leürítő szerepét (7:O). A szelepet ki kell csavarozni és az újat fordított sorrendben kell beszerelni.

8. Szerelje vissza a szűrő az alábbi elemekkel: 7:N1Sűrősapka. Visszahelyezés előtt alaposan tisztítsa meg a szűrő sapkáját. 7:N2 Tómítés. Ellenőrizze, hogy az alátét hibátlan legyen. 7:N3Új szűrő. A szűrőt minden olajcsere alkalmával ki kell cserélni.

7:N4Rugó

7:N5 Tömítés. Ellenőrizze, hogy az alátét hibátlan legyen.

7:N6Fedél

1. Töltse fel friss olajjal a PTO 3/8"-os visszatérő vezetékén; lásd az 1. ábrát. Használjon szivattyút 10 mikronos szűrővel. Olaj: Lásd 2.1. Az olaj mennyisége az olajcsere alkalmával Lásd 2.1.

2. Az olaj betöltése után indítsa be a motort és járassa a gépet néhány percig és ellenőrizze, hogy szivárog-e az olaj.

3. Ellenőrizze az olajszintet. Lásd 3.5.11.

6.9 OLAJCSERE A KEREKEK MO- TORJAIBAN

Az olajcsere módja a kerekek motorjainak a sebességváltóiban:

1. 5-10 percig járassa a gépet változó terheléssel, hogy a felmelegedjen az olaj a kerekek motorjaiban.
2. Állítsa a gépet egyenes felületre.
3. Óvatosan tisztítsa meg az olajtartály sapkáinak a környékét (12:V, W).
4. Helyezzen egy tartályt a leürítő nyílás alá (12: W), távolítsa el a dugót és engedje le az olajat a tartályba.
5. Távolítsa el a betöltő nyílás dugóját (12:V).
6. Illessze be az olajleeresztő dugóját.

Az olajat a helyi előírásoknak megfelelően helyezze el.

1. Töltse be a friss olajat a betöltő nyíláson kercsztül. Egy olajos kannából töltse be az olajat. Addig töltse az olajat, ameddig a szintje eléri a betöltőnyílást.

Az olaj típusát és mennyiségét lásd a táblázatban, a „2,1” alatt.

1. Illessze a helyére az betöltő nyílás dugóját.
2. 30 Nm nyomatékkal húzza meg a dugókat.

6.10ÉKSZÍJHAJTÁSOK

Öt óra üzemelés után ellenőrizze, hogy az ékszíjak épek és nem sérültek.

6.11 A HÜTÖRENDSZER TISZTÍTÁSA

Minden szervizelést engedéllyel rendelkező mühelyben kell elvégezni.

6.12 FÉNYSZÓRÓ (7:M)

A szembe vagy a börre kerülő sav súlyos sérülést okozhat. Ha savval kerülne érintkezésbe, azonnal öblítse le vízzel és forduljon orvoshoz.

Az akkumulátor szelepszabályozós, 12 V névleges feszültséggel. A akkumulátorban lévő folyadékot nem kell ellenőrizni, és utántölteni. Karbantartás gyanánt kizárólag az akkumulátor feltöltése szükséges, például tartós tárolást követően.

Az első használatot megelőzően az ak- kumulátort teljesen fel kell tölteni. Az akkumulátort mindig teljesen feltöltve kell tárolni. Ha az akkumulátort feltöl- tetlen állapotban tárolják, tönkreme- het.

6.12.1 Feltöltés a motorral

Az akkumulátor a motor szinkrongenerátoráról is feltölthető az alábbiak szerint:

1. Az itt bemutatottak szerint helyezze az akku- mulátort a gépbe.
2. Helyezze el a gépet a szabadban, vagy egy hos- szabbítóval vezesse ki a kipufogógázt a szabad- ba.
3. A felhasználói kézikönyv utasításai szerint indítsa be a motort.
4. Folyamatosan, 45 percig müködtesse a motort.
5. Állítsa le a motort. Az akkumulátor teljesen fel- töltödött.

6.12.2 Feltöltés az akkutöltővel

Ha az akkumulátort az akkutöltővel tölti fel, állandó fezsültséggel működő töltőt kell használni.

Forduljon a forgalmazóhoz, hogy beszerezze az állandó feszültséggel működő akkutöltőt.

Az akkumulátor károsodhat, amennyiben szokásos típusú akkutöltőt használ.

6.12.3 Kiszerelés/beszerelés

Az akkumulátor kiszerelése előtt a fő-kapcsoló (1:F2) lekapcsolásával le kell kapcsolni az áramot.

Ha a kábeleket feleseréli, a generátor és az akkumulátor is károsodhat.

Biztonságosan rögzítse a kábeleket. A meglazult kábelek tüzet okozhatnak.

A motort soha nem szabad úgy járatni, hogy az akkumulátor nincsen csatlakoztatva. Fennáll a szinkrongenerátor és az elektromos rendszer súlyos károsodásának a veszélye.

Az akkumulátor ki-/beszerelésének módja:

1. A fökapcsolóval (1:F2) kapcsolja le az áramot.
2. Távolítsa el a motor burkolatát a bal oldalon.
3. Kösse le az akkumulátor kábelcsatlakozásait és vegye ki az akkumulátort.
4. Fordított sorrendben szerelje be az akkumulátort. Csatlakoztassa a vörös kábelt az akkumulátor pozitív kivezetéséhez (+), és a fekete kábelt az akkumulátor negatív kivezetéséhez (-).
5. Aktiválja a fökapcsolót.

6.12.4 Tisztítás

Amennyiben az akkumulátor sarui oxidálódtak, azokat meg kell tisztítani. Egy drótkefével tisztítsa meg az akkumulátor saruit és kenje meg akkumulátorhoz használt zsírral.

6.13 LÉGSZÜRÓ A MOTORBAN (5:H)

Tilos a motor járatása, ha a légszűrő sé- rült vagy ha hiányzik a légszűrő. Fenn- áll a súlyos motorkárosodás veszélye.

A légszürö két szüröböl áll:

6:H2Előszűrő

6:H3Belső légszürő

MEGJEGYZÉS! Ha a gép poros körülmények között üzemel, a karbantartási ütemezésben szereplönél tisztítsa/cserélje gyakrabban a szűrőt.

A légszürök tisztításának/cseréjének módja:

1. A két bilincs (6:H1) oldásával nyissa ki a szűrő-házat.
2. Vegye ki az előszűrőt (6:H2), hagyja a helyén a belső szűrőt (6:H3), hogy por stb. ne kerülhes- sen a motorba, amíg az előszűrőt lefűvatással megtisztítja.
3. Lefúvatással tisztítsa meg az előszűrőt. Úgyeljen rá, hogy a szűrő ne rongálódjon meg. Belülről kifelé haladva fúvassa le a szűrőt sűrített levegővel. A nyomásnak 3–5 barnak kell lennie.
   Ha az előszűrő nem tisztítható, vagy ha sérült, akkor ki kell cserélni.
4. Tisztítsa meg a légszűrő házának a belsejét.
5. Ha légszüröt is ki kell cserélni, azt is húzza ki.
6. Az alkatrészek összeszerelését végezze el fordított sorrendben.
7. Nullázza a szűrő kijelzőjét, ha kikapcsolt. Lásd 4.

6.14 ZSÍRZÁS

Az alábbi táblázat szerinti összes zsírzópontot 50 üzemóránként, valamint minden tisztítás után meg kell zsírozni.

Használjon általános kenőanyaggal töltött zsírzópisztolyt. Pumpálja addig a kenőanyagot, amíg a zsírzógomb megtelik. A zsírzógombok az 13-14. ábrán láthatók.

Zsírzás közben ügyeljen az ékszíjakra. Az ékszíjak nem érintkezhetnek olajjal vagy kenőzsírral.

Objektum Zsírzógombok / intézkedés		Ábra
Feszítő kar, szivattyú ékszíja	1 zsírzógomb 14:F
Emelővilla, forgó	1 zsírzógomb 14:A
Emelővilla, fel-le	2 zsírzógomb 14:B
Emelőhenger 2 zsírzógomb 14 D
Vezérlőhenger	2 zsírzógomb	14:E
Forgáspont 3 zsírzógomb 14:C
A gázkar kábele	Olajzóval kenje meg akábelvégeket a megfelelő vezérlés egyidejű aktiválásával.Lehetőleg két személy végezze.	13

6.15 SZELEPEK

A szelepbeállítást és a köszörülést engedéllyel rendelkező szerviznek kell végeznie.

6.16 BIZTOSÍTÉKOK

Az ebben a részben megadott áramerősségek jelentik a beszerelhető biztosítékra vonatkozó maximális értékeket. Ha nagyobb biztosítékot használ, fennáll a veszélye, hogy a gép tűzkárt szenved.

A gépen három biztosítékdoboz van.

A két biztosítékdoboz (15:A és 15:B) helye a 15. ábra szerinti. Ezek az alábbi táblázat szerinti biztosítékokat tartalmazzák: A gép konfigurációjától függően egyes helyek üresek lehetnek.

Elektromos hibák esetén ellenőrizze/cserélje ki a leolvadt biztosítékot. Ha a hiba nem szüntethető meg, forduljon szakszervizhez.

Hiba	Biztosíték
	Hely Mérét
Tompított fény 15:A1 20	A
AC (váltakozó áram) 15:A2 20 A
Főbiztosíték, vezetőfülke	15:A3	30 A
Írányjelző lámpák 15:A4	10 A
Tartalék 15:A5
Parkolólámpák, kürt, tompított fény relé	15:A6 10	A
Veszély 15:A7 10 A
AC (váltakozó áram) 15:A8 10 A
Jelzőlámpák, berregő, a szállítási helyzet rögzítő-szelepe	15:B1 10	A
Vágási magasság, homokszóró, hátsó gereblye	15:B2 20	A
Sebességszabályozás, szinkrongenerátor	15:B3 10	A
Elektromos csatlakozás a panelen	15:B4 10	A
Kikapcsoló zsinór 15:B5	30 A
Lehajtótengely, parkoló-lámpa, biztonsági relé	15:B6 10	A
Tartalék 15:B7
Főbiztosíték 15:B8 40 A

Egy biztosítékdoboz a kabin tetején található és a kabin elektromos funkcióihoz tartozó biztosítékok találhatók benne. A biztosítékdoboz a venérlőpanel alatt helyezkedik el a tetőn, és a vezérlőpanel csavarjainak (15:C) eltávolítása után lehet hozzáférni.

Hiba	Biztosíték
	Hely Mérét
Tartalék 15:C1
Rádió 15:C2 3 A
Munkavilágítás	15:C3 10	A
Fütött tükör	15:C4 10	A
Ablaktörlő	15:C5 10	A
A szélvédőmosó szivat-tyúja	15:C6	3 A
Forgó jelzőfény	15:C7	7,5 A
Belső lámpa 15:C8	3 A

A GGP fenntartja magának a jogot arra, hogy előzetes értesítés nélkül módosítsa a terméket.

1 SPLOŠNO

6.12.2 Aku laadimine akulaadijaga
