NÁVOD K OBSLUZE Multiclip 750 S AE STIGA

Akumulátorová sekačka se stojící obsluhou

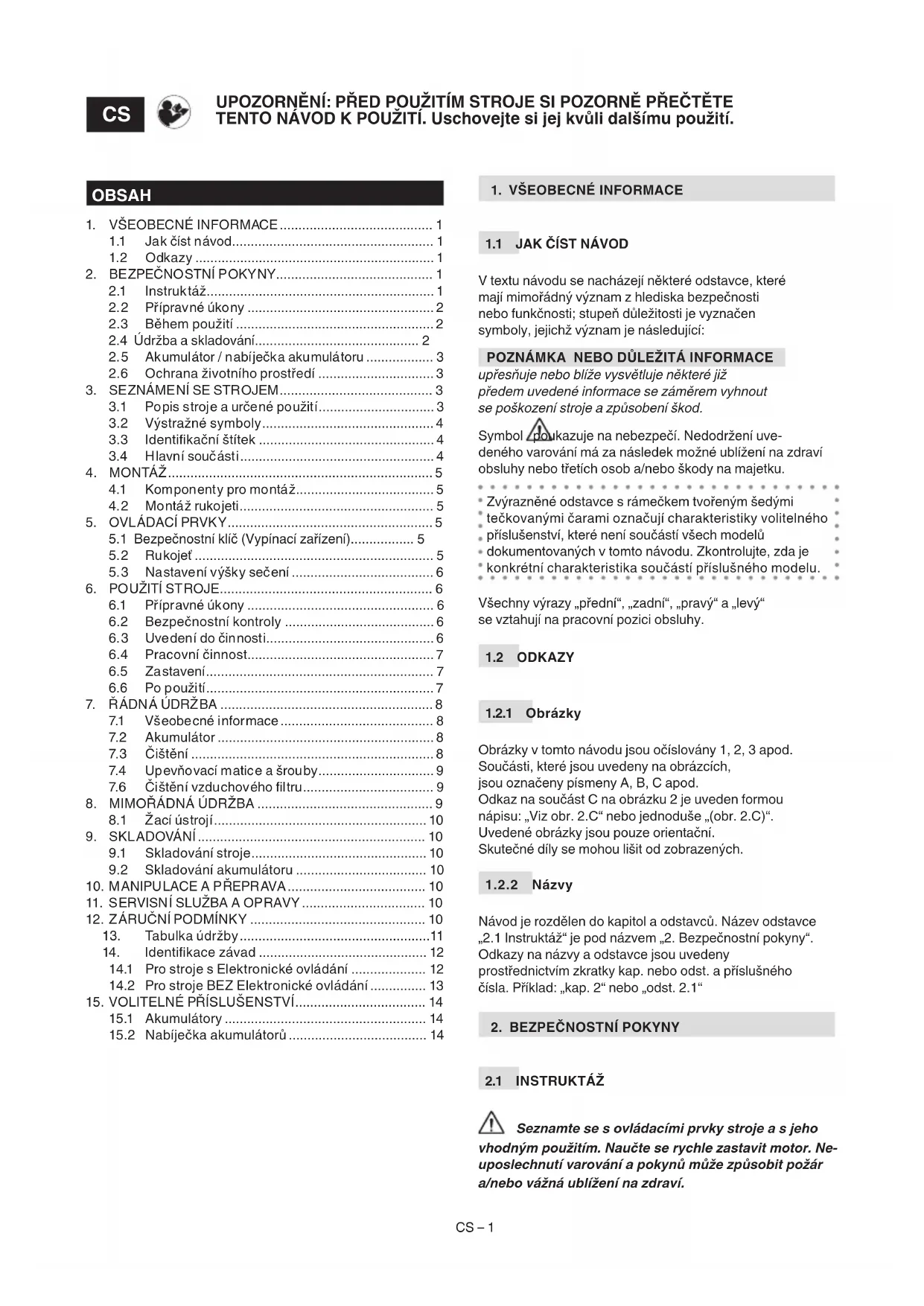

UPOZORNĚNÍ: před použitím stroje si pozorně přečtěte tento návod k použití.

ČESKY - Překlad původního návodu k používání

[2] Jmenovitý výkon * [3] Maximální rychlost činnosti motoru * [4] Napájecí napětí MAX [5] Napájecí napětí NOMINAL [6] Hmotnost stroje * [7] Šířka sečení [8] Kód žacího ústrojí [9] Úroveň akustického tlaku [10] Nepřesnost měření [11] Úroveň naměřeného akustického výkonu [12] Úroveň zaručeného akustického výkonu [13] Úroveň vibrací [14] Příslušenství na vyžádání [15] Sada pro Mulčování [16] Akumulátor, mod. [17] Nabíječka akumulátoru, mod. [18] Tabulka pro správnou kombinaci baterií [19] Použití jednoho akumulátoru [20] Slot 1 akumulátoru [21] Kombinované použití dvou akumulátorů [22] Slot 2 akumulátoru

• Ohledně uvedeného údaje vycházejte z hodnoty uvedené na identikačním štítku stroje.

V textu návodu se nacházejí některé odstavce, které mají mimořádný význam z hlediska bezpečnosti nebo funkčnosti; stupeň důležitosti je vyznačen symboly, jejichž význam je následující: POZNÁMKA NEBO DŮLEŽITÁ INFORMACE upřesňuje nebo blíže vysvětluje některé již předem uvedené informace se záměrem vyhnout se poškození stroje a způsobení škod. Symbol poukazuje na nebezpečí. Nedodržení uve- deného varování má za následek možné ublížení na zdraví obsluhy nebo třetích osob a/nebo škody na majetku. Zvýrazněné odstavce s rámečkem tvořeným šedými tečkovanými čarami označují charakteristiky volitelného příslušenství, které není součástí všech modelů dokumentovaných v tomto návodu. Zkontrolujte, zda je konkrétní charakteristika součástí příslušného modelu. Všechny výrazy „přední“, „zadní“, „pravý“ a „levý“ se vztahují na pracovní pozici obsluhy.

Obrázky v tomto návodu jsou očíslovány 1, 2, 3 apod. Součásti, které jsou uvedeny na obrázcích, jsou označeny písmeny A, B, C apod. Odkaz na součást C na obrázku 2 je uveden formou nápisu: „Viz obr. 2.C“ nebo jednoduše „(obr. 2.C)“. Uvedené obrázky jsou pouze orientační. Skutečné díly se mohou lišit od zobrazených.

Návod je rozdělen do kapitol a odstavců. Název odstavce „2.1 Instruktáž“ je pod názvem „2. Bezpečnostní pokyny“. Odkazy na názvy a odstavce jsou uvedeny prostřednictvím zkratky kap. nebo odst. a příslušného čísla. Příklad: „kap. 2“ nebo „odst. 2.1“

Seznamte se s ovládacími prvky stroje a s jeho vhodným použitím. Naučte se rychle zastavit motor. Ne- uposlechnutí varování a pokynů může způsobit požár a/nebo vážná ublížení na zdraví. UPOZORNĚNÍ: PŘED POUŽITÍM STROJE SI POZORNĚ PŘEČTĚTE TENTO NÁVOD K POUŽITÍ. Uschovejte si jej kvůli dalšímu použití.

2.6 Ochrana životního prostředí ............................... 3

5.1 Bezpečnostní klíč (Vypínací zařízení)................. 5

5.2 Rukojeť ................................................................ 5

5.3 Nastavení výšky sečení ...................................... 6

7.6 Čištění vzduchového ltru ................................... 9

9.2 Skladování akumulátoru ................................... 10

14.1 Pro stroje s Elektronické ovládání .................... 12

14.2 Pro stroje BEZ Elektronické ovládání ............... 13

15.2 Nabíječka akumulátorů ..................................... 14

• Nikdy nepřipusťte, aby stroj používaly děti nebo osoby, které nejsou dokonale seznámeny s pokyny. Zákony v jednotlivých zemích upřesňují minimální předepsaný věk pro uživatele.

• Toto zařízení může být používáno dětmi ve věku nejméně 8 let a osobami s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo osobami bez zkušeností a znalostí, když jsou pod dozorem nebo když jsou poučeny o bezpečném použití zařízení a o pochopení souvisejících nebezpečí. Děti si nesmí hrát se zařízením. Čištění a údržbu, které má provádět uživatel, nesmějí provádět děti bez dozoru.

• Stroj nesmíte nikdy používat, jste-li unaveni, pokud je vám nevolno nebo v případě, že jste užili léky, drogy, alkohol nebo jiné látky snižující vaše reexní schopnosti a pozornost.

• Nepřevážejte děti ani jiné spolujezdce.

• Pamatujte, že obsluha nebo uživatel nese odpovědnost za nehody a nepředvídané události způsobené jiným osobám nebo na jejich majetku. Zhodnocení možných rizik při práci na zvoleném terénu patří do odpovědnosti uživatele, který je také odpovědný za přijetí všech dostupných opatření k zajištění vlastní bezpečnosti a také bezpečnosti jiných osob, zvláště na svazích, nepravidelném, kluzkém a nestabilním terénu.

• V případě, že chcete postoupit nebo půjčit stroj jiným osobám, ujistěte se, že se uživatel seznámí s pokyny pro použití, uvedenými v tomto návodu.

Osobní ochranné prostředky (OOP)

• Používejte vhodný oděv, odolnou pracovní obuv s protiskluzovou podrážkou a dlouhé kalhoty. Nepracujte bosí nebo v otevřených sandálech. Používejte chrániče sluchu.

• Použití chráničů sluchu může snížit schopnost zaslechnout případná varování (křik nebo alarm). Věnujte maximální pozornost dění v pracovním prostoru.

• Ve všech situacích, kdy existuje riziko pro vaše ruce, používejte pracovní rukavice.

• Nemějte na sobě šály, pláště, náhrdelníky, náramky, oděv s volnými částmi nebo oděv se šňůrkami nebo kravatou ani jakékoli visící nebo volné doplňky všeobecně, protože by se mohly zachytit do stroje nebo do předmětů a materiálů, které se nacházejí na pracovišti.

• Dlouhé vlasy vhodným způsobem sepněte. Pracovní prostor / Stroj

• Důkladně prohlédněte celý pracovní prostor a odstraňte z něj vše, co by mohlo být vymrštěno strojem nebo by mohlo poškodit žací ústrojí/otáčející se součásti (kameny, větve, železné dráty, kosti apod.).

• Nepoužívejte stroj v prostředí s rizikem výbuchu, za přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické nářadí způsobuje vznik jisker, které mohou zapálit prach nebo výpary.

• Pracujte pouze při denním světle nebo při dobrém umělém osvětlení a za dobré viditelnosti.

• Vzdalte osoby, děti a zvířata z pracovního prostoru. Je potřeba, aby byly děti pod dohledem dospělé osoby.

• Nepracujte, když je tráva mokrá, za deště a při riziku bouře, zejména když je pravděpodobný výskyt blesků.

• Nevystavujte stroj dešti ani vlhkému prostředí. Voda, která pronikne do nástroje, zvyšuje riziko zásahu elektrickým proudem.

• Věnujte mimořádnou pozornost nepravidelnostem terénu (hrboly, příkopy), svahům, skrytým nebezpečím a přítomnosti případných překážek, které by mohly omezovat viditelnost.

• Věnujte velkou pozornost blízkosti srázů, příkopů nebo mezí. Když jedno z kol zajede za okraj nebo když dojde k poklesnutí okraje, stroj se může převrátit.

• Šikmé trávníky by měly být sekány v příčném směru, a nikdy ne směrem nahoru/dolů, a je nutné věnovat zvýšenou pozornost změnám směru, ověřit své postavení a ujistit se, aby se do kol nezapletly překážky (kameny, větve, kořeny apod.), což by mohlo způsobit boční posuvy nebo ztrátu kontroly nad strojem.

• Při použití stroje blízko silnice dávejte pozor na provoz. Chování

• Věnujte pozornost použití zpětného chodu nebo pohybu dozadu. Před zpětným chodem i během něj se ohlédněte za sebe, abyste se ujistili, že se tam nenacházejí překážky.

• Nikdy neběhejte, ale kráčejte.

• Nedovolte, aby vás sekačka tahala.

• Pokaždé udržujte ruce a nohy v bezpečné vzdálenosti od žacího ústrojí, a to během uvádění stroje do činnosti i během jeho použití.

• Upozornění: žací ústrojí se nadále otáčí po dobu několika sekund i po jeho vyřazení nebo po vypnutí motoru.

• Vždy se zdržujte v dostatečné vzdálenosti od výstupního otvoru. V případě zlomení nebo nehody během pracovní činnosti okamžitě zastavte motor a oddalte stroj, aby se zabránilo dalším škodám; v případě nehod s ublížením na zdraví třetím osobám okamžitě aplikujte postupy první pomoci, nejvhodnější pro danou situaci, a obraťte se na zdravotní středisko ohledně potřebného ošetření. Odstraňte jakékoli úlomky, které by mohly způsobit škody a ublížení na zdraví osob nebo zvířat ponecha- ných bez dozoru. Omezení použití

• Stroj nikdy nepoužívejte, pokud jsou ochranné kryty poškozené, chybí nebo nejsou správně nasazené (sběrný koš, ochranný kryt bočního výhozu nebo ochranný kryt zadního výhozu).

• Nepoužívejte stroj, když příslušenství/nástroje není/ nejsou nainstalováno/nainstalovány v určených místech.

• Nevypínejte, nevyřazujte a nedemontujte přítomné bezpečnostní prvky/mikrospínače ani je nevyřazujte z činnosti.

Provádění pravidelné údržby a správné skladování zajišťují zachování bezpečnosti stroje a úrovně jeho výkonnosti. Údržba

• Nikdy nepoužívejte stroj, který má opotřebované nebo poškozené součásti. Vadné neboCS – 3 opotřebované součásti musí být nahrazeny a nikdy nesmí být opravovány.

• Během úkonů seřizování stroje věnujte pozornost tomu, abyste zabránili uvíznutí prstů mezi pohybujícím se žacím ústrojím a pevnými součástmi stroje. Úrovně hluku a vibrací, uvedené v tomto návodu, představují maximální hodnoty použití stroje. Použití nevyváženého sekacího prvku, příliš vysoká rychlost pohybu a chybějící údržba výrazně ovlivňují akustické emise a vibrace. Proto je třeba přijmout preventivní opatření pro odstranění možných škod způsobených vysokým hlukem a namáháním v důsledku vibrací; za- jistěte údržbu stroje, používejte chrániče sluchu a bě- hem pracovní činnosti dělejte přestávky. Skladování

• Za účelem omezení rizika požáru nenechávejte nádoby s odpadovými materiály uvnitř místnosti.

2.5 AKUMULÁTOR / NABÍJEČKA AKUMULÁTORU

DŮLEŽITÁ INFORMACE Níže uvedené bezpečnostní pokyny doplňují bezpečnostní pokyny uvedené ve specickém návodu, který je přiložen k akumulátoru a k nabíječce akumulátoru.

• Pro nabití akumulátoru používejte výhradně nabíječky akumulátorů doporučené výrobcem. Nevhodná nabíječka akumulátorů může způsobit úraz elektrickým proudem, přehřátí nebo únik korozivní kapaliny akumulátoru.

• Používejte pouze specické akumulátory určené pro vaše nářadí. Použití jiných akumulátorů může způsobit zranění a riziko požáru.

• Před vložením akumulátoru se ujistěte, že je zařízení vypnuto. Montáž akumulátoru do zapnutého elektrického zařízení může způsobit požár.

• Nepoužívaný akumulátor skladujte v dostatečné vzdálenosti od kancelářských sponek, mincí, klíčů, hřebíků, šroubů nebo jiných malých kovových předmětů, které by mohly způsobit zkrat kontaktů. Zkrat mezi kontakty akumulátoru může způsobit hoření nebo požár.

• Nabíječku akumulátoru nepoužívejte na místech s výpary, zápalnými látkami nebo na snadno zápalných površích, jako je papír, textilie apod. Během nabíjení dochází k ohřevu nabíječky akumulátoru, a proto by mohla způsobit vznik požáru.

• Během přepravy akumulátorů věnujte pozornost tomu, aby se zabránilo vzájemnému propojení kontaktů, a nepoužívejte pro přepravu kovové nádoby.

2.6 OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Ochrana životního prostředí musí představovat významný a prioritní aspekt použití stroje ve prospěch občanského spolužití a prostředí, v němž žijeme.

• Vyvarujte se toho, abyste byli rušivým prvkem ve vztahu s vašimi sousedy. Používejte stroj výhradně v rozumné době (ne časně ráno nebo pozdě večer, abyste nerušili jiné osoby).

• Důkladně dodržujte místní normy pro likvidaci obalů, opotřebených součástí nebo jakéhokoli prvku se silným dopadem na životní prostředí; Tento odpad by neměl být vhazován do koše, ale je nutné jej oddělit a odevzdat do příslušných sběrných středisek, která zajistí recyklaci materiálů.

• Důsledně dodržujte místní předpisy, týkající se likvidace zbytkového materiálu.

• Při vyřazení stroje z provozu jej nenechávejte volně v přírodě, ale obraťte se na sběrné středisko, které je v souladu s platnými místními předpisy. Neodhazujte elektrická zařízení do domovního odpadu. Podle evropské směrnice 2012/19/EU o odpadu tvořeném elektrickými a elektronickými zařízeními a její aplikace v podobě národních norem musí být elektrická zařízení po skončení své životnosti odevzdána do sběru odděleně za účelem jejich ekokompatibilní recyklace. Když se elektrická zařízení likvidují na smetišti nebo volně v přírodě, škodlivé látky mohou proniknout do podzemních vod a dostat se do potravinového řetězce, čímž mohou poškodit vaše zdraví a narušit životní pohodu. Pro získání podrobnějších informací o likvidaci tohoto výrobku se obraťte na kompetentní organizaci, zabývající se ekologickou likvidací domovního odpadu, nebo na vašeho Prodejce. Po skončení životnosti akumulátorů proveďte jejich likvidaci a věnujte přitom pozornost našemu životnímu prostředí. Akumulátor obsahuje materiál, který je nebezpečný pro vás i pro životní prostředí. Je třeba jej odepnout a zlikvidovat samostatně ve sběrném středisku, které likviduje také akumulátory s ionty lithia. Separovaný sběr použitých výrobků a obalů umožňuje recyklaci materiálů a jejich opětovné použití. Opětovné použití recyklovaných materiálů pomáhá předcházet znečištění životního prostředí a snižuje poptávku po prvotních surovinách.

Jedná se o sekačku se stojící obsluhou. K hlavním součástem stroje patří motor, který uvádí do činnosti žací ústrojí uzavřené v ochranném krytu, kola a rukojeť. Obsluha je schopna obsluhovat stroj a používat hlavní ovládací prvky tak, že se bude vždy zdržovat za rukojetí, tedy v bezpečné vzdálenosti od otáčejícího se žacího ústrojí. Vzdálení obsluhy od stroje způsobí zastavení motoru a otáčejícího se zařízení v průběhu několika sekund.

3.1.1 Určené použití

Tento stroj byl navržen a vyroben k sečení trávy na zahradách a travnatých plochách o rozloze úměrné kapacitě záběru, prováděnému jednou osobou ve stoje. Obecně lze říci, že tento stroj je určen pro: sečení trávy, její rozsekání nadrobno a ponechání na terénu (mulčování). Použití speciálního příslušenství, které je určeno výrobcem jako originální výbava, nebo příslušenství, které lze zakoupit samostatně, umožňuje provést tuto pracovní činnost v různých provozních režimech, kteréCS – 4 jsou ilustrovány v tomto návodu nebo v pokynech, které jsou dodávány spolu s konkrétním příslušenstvím.

3.1.2 Nevhodné použití

Jakékoli jiné použití, které se liší od výše uvedených použití, může být nebezpečné a může způsobit ublížení na zdraví osob a/nebo škody na majetku. Do nevhodného použití patří (například, ale nejen): – Přeprava dalších osob na stroji, dětí nebo zvířat, které by mohly spadnout a způsobit si tak vážná zranění nebo ohrozit bezpečnost jízdy. – Nechat se převážet strojem. – Používání stroje k tažení nebo tlačení nákladů. – Aktivace žacího ústrojí na úsecích bez travnatého porostu. – Používání stroje pro sběr listí nebo nečistot. – Používání stroje pro úpravu živých plotů nebo pro sečení netravnatých porostů. – Používání stroje více než jednou osobou. DŮLEŽITÁ INFORMACE Nevhodné použití stroje bude mít za následek propadnutí záruky a odmítnutí jakékoli odpovědnosti ze strany výrobce, přičemž všechny náklady vyplývající ze škod nebo ublížení na zdraví samotného uživatele nebo třetích osob ponese uživatel.

3.1.3 Druhy uživatelů

Tento stroj je určen k použití ze strany spotřebitelů, tedy neprofesionální obsluhy. Je určen pro použití „domácími kutily“. DŮLEŽITÁ INFORMACE Stroj musí používat jediný člen obsluhy.

3.2 VÝSTRAŽNÉ SYMBOLY

Na stroji jsou uvedeny různé symboly (obr. 2). Jejich funkcí je připomenout obsluze chování, které je třeba dodržovat, aby jej používala s potřebnou pozorností a opatrností. Význam jednotlivých symbolů: Upozornění. Před použitím stroje si přečtěte pokyny. Nebezpečí! Riziko vymrštění předmětů. Během použití zařízení udržujte osoby mimo pracovní prostor. Jen pro sekačku se spalovacím motorem. Pozor na ostré žací ústrojí: Nevkládejte ruce ani nohy do prostoru uložení žacího ústrojí. Žací ústrojí se nadále otáčí i po vypnutí motoru. Před zahájením údržby vyjměte bezpečnostní klíč (vypínací zařízení). Nebezpečí! Riziko pořezání. Pohybující se žací ústrojí. Nevkládejte ruce ani nohy do prostoru uložení žacího ústrojí. DŮLEŽITÉ Poškozené výstražné štítky nebo výstražné štítky, které již nejsou čitelné, je třeba vyměnit. Požádejte o nové štítky ve svém autorizovaném servisním středisku.

3.3 IDENTIFIKAČNÍ ŠTÍTEK

Na identikačním štítku jsou uvedeny tyto údaje (obr. 1).

1. Úroveň akustického výkonu.

2. Označení shody ES (CE).

6. Název a adresa výrobce.

8. Maximální rychlost chodu motoru.

10. Napájecí napětí a frekvence.

11. Stupeň elektrické ochrany.

12. Jmenovitý výkon.

Přepište identikační údaje stroje na příslušná místa na štítku, který je uveden na zadní straně obalu. DŮLEŽITÁ INFORMACE Identikační údaje uvedené na identikačním štítku výrobku uvádějte pokaždé, když se obrátíte na autorizovanou dílnu. DŮLEŽITÁ INFORMACE Příklad prohlášení o shodě se nachází na posledních stranách návodu.

Stroj je složen z několika základních částí, které plní následující funkce (obr.1): A. Skříň: jedná se o ochranný kryt, který ukrývá otáčející se žací ústrojí. B. Motor: uvádí do pohybu jak žací ústrojí, tak pohon kol (je-li ve výbavě). C. Žací ústrojí: představuje součást určenou k sečení trávy.

Rukojeť: jedná se o pracovní stanoviště obsluhy. Její délka zajistí, aby obsluha při práci vždy udržovala bezpečnou vzdálenost od otáčejícího se žacího ústrojí.

Akumulátor (není-li dodán spolu se strojem, přečtěte si kap. 15 „Volitelné příslušenství“): dodává energii potřebnou k uvedení motoru do chodu; jeho parametry a pokyny k použití jsou popsány ve specickém návodu. F. Páka kontroly přítomnosti obsluhy: páka umožňuje spuštění žacího ústrojí a pohonu. Při uvolnění obou pák dojde automaticky k zastavení motoru. G. Páka zapnutí pohonu: páka zapíná pohon kol a umožňuje pojezd stroje. H. Okénko pro přístup k prostoru pro akumulátor

I. Bezpečnostní klíč (dezaktivační zařízení):

Klíč zapíná / vypíná elektrický obvod stroje. J. Nabíječka akumulátoru (není-li dodána spolu se strojem, přečtěte si kap. 15 „Volitelné příslušenství“): zařízení, které se používá pro nabití akumulátoru.CS – 5

Bezpečnostní pokyny, které je třeba dodržovat během použití stroje, jsou popsány v kap. 2. Důsledně dodržujte uvedené pokyny, abyste se vyhnuli vážným rizikům a nebezpečím. Z přepravních a skladovacích důvodů některé součásti stroje nejsou namontovány přímo ve výrobním závodě, ale po vyjmutí z obalu je třeba provést jejich montáž podle následujících pokynů. Rozbalení a dokončení montáže musí být prove- deno na rovné a pevné ploše s dostatečným prostorem pro manipulaci se strojem a s obaly a za použití vhod- ného nářadí. Nepoužívejte stroj dříve, než provedete pokyny uvedené v kapitole „MONTÁŽ“.

4.1 KOMPONENTY PRO MONTÁŽ

V obalu se nacházejí komponenty pro montáž.

1. Opatrně otevřete obal a dávejte pozor,

abyste nepoztráceli součásti.

2. Přečtěte si dokumentaci, která se nachází

v krabici, včetně tohoto návodu.

3. Vyjměte z krabice všechny nenamontované součásti.

4. Krabici a obaly zlikvidujte v souladu

s místní legislativou. Před provedením montáže zkontrolujte, zda bez- pečnostní klíč není vložen do svého uložení.

• Typ „I“ Sestavte rukojeť podle obrázku (obr.3).

• Typ „II“ Sestavte rukojeť podle obrázku (obr. 4).

• Typ „III“ Sestavte rukojeť podle obrázku (obr.5).

Klíč (obr. 6.A), který se nachází uvnitř prostoru pro akumulátor, aktivuje a deaktivuje elektrický obvod stroje. Vyjmutím klíče dojde k úplnému vypnutí elektrického rozvodu, čímž zabráníte nekontrolovanému použití stroje. DŮLEŽITÁ INFORMACE Bezpečnostní klíč vyjměte pokaždé, když se stroj nepoužívá nebo když je ponechán bez dozoru. U některých modelů, kde to je součástí výbavy, uveďte klíč do polohy „ON“ pro zapnutí elektrického obvodu stroje, a tím umožníte nastartování. Uvedením klíčku do polohy „OFF“ dojde k úplnému vypnutí elektrického obvodu, čímž zabráníte nekontrolovanému použití stroje.

5.2.1 Páka přítomnost obsluhy

Páka přítomnost obsluhy (obr.7.A) umožňuje záběr žacího ústrojí a pohonu. Rukojeť se nachází v přední poloze. Stiskněte bezpečnostní tlačítko (obr.7.C) a posunutím páky směrem k rukojeti spustíte žací zařízení. Po uvolnění páky se motor automaticky vypne a všechny funkce jsou deaktivovány. POZNÁMKA Zapnutí žacího ústrojí je možné pouze stisknutím bezpečnostního tlačítka na pravé straně rukojeti a posunutím páky přítomnosti obsluhy směrem k rukojeti.

5.2.2 Tlačítko zapnutí

Tlačítko zapnutí (obr.8.A) se používá pro:

Zapnutí stroje. Stisknutím tlačítka (obr.8.A) se LED (obr. 8.B) rozsvítí a stroj je připraven k použití. POZNÁMKA Spuštění stroje je možné, jen pokud jsou páky přítomnosti obsluhy a páka pohonu uvolněné. POZNÁMKA Pokud se zařízení nepoužívá, po 15 sekundách LED zhasne a operace se zopakuje.

Zapojení žacího ústrojí. POZNÁMKA Žací ústrojí lze zapojit pouze s pákou přítomnosti obsluhy stisknutou proti rukojeti (viz odst. 6.3).

Odpojení žacího ústrojí. Se zapojeným žacím ústrojím uvolněte páku přítomnosti obsluhy (obr. 8.A); žací ústrojí se vypne, ale bude udržovat stroj zapnutý.

5.2.3 Páka zapnutí pohonu

DŮLEŽITÉ Motor se může spouštět, jen když je pohon vypnutý. Zapojí pohon kol a umožní pojezd stroje. Rukojeť se nachází v zadní poloze. Zařazený pohon. Sekačka začne pojíždět zatažením páky proti rukojeti (obr. 7.B). Sekačka přestane pojíždět uvolněním páky. DŮLEŽITÉ Netahejte stroj dozadu při zařazeném pohonu. U některých modelů lze rychlost pojezdu nastavit pomocí knoíku výběru na pravé straně rukojeti (obr. 8.C). Můžete vybrat 6 různých úrovní rychlosti.

1. Maximální rychlost (přibližně 5 km/h).

2. Minimální rychlost (přibližně 2,5 km/h).

POZNÁMKA Poslední zvolená úroveň rychlosti zůstává nastavena i po vypnutí stroje.CS – 6

5.2.4 Tlačítko „ECO“

Funkce „ECO" šetří energii při sekání trávy a optimalizuje životnost akumulátoru. Pro aktivaci nebo deaktivaci funkce „Eco" stiskněte tlačítko (obr. 8.D). Tato funkce se vypne vždy po uvolnění pák přítomnosti obsluhy. POZNÁMKA Nedoporučujeme používat úspornou funkci „ECO“ v náročných podmínkách pro sečení (sekání silné, vysoké, mokré trávy).

5.3 NASTAVENÍ VÝŠKY SEČENÍ

Snížením nebo nadzvednutím skříně se tráva může sekat v různých výškách. Uvedený úkon proveďte při zastaveném žacím ústrojí. Nastavení výšky sečení se provádí pomocí páky (obr.9.A), která zvyšuje nebo snižuje skříň do požadované polohy.

Bezpečnostní pokyny, které je třeba dodržovat během použití stroje, jsou popsány v kap. 2. Důsledně dodržujte uvedené pokyny, abyste se vyhnuli vážným rizikům a nebezpečím.

Před zahájením pracovní činnosti je nezbytné provést některé kontrolní a jiné úkony pro zajištění maximální účinnosti a bezpečnosti práce: Ujistěte se, že bezpečnostní klíč není vložen v zařízení. Uveďte stroj do vodorovné polohy tak, aby byl dobře opřený o terén.

6.1.1 Kontrola akumulátoru

Před prvním použitím stroje po zakoupení proveďte úplné nabití akumulátoru dle pokynů uvedených v návodu k akumulátoru. Před použitím zkontrolujte stav nabití akumulátoru podle pokynů uvedených v návodu k akumulátoru.

6.1.2 Nastavení výšky sečení

Nastavte maximální výšku sekání, jak je uvedeno v (odst. 5.3).

6.2 BEZPEČNOSTNÍ KONTROLY

Proveďte bezpečnostní kontroly a zkontrolujte, zda výsledky odpovídají informacím uvedeným v tabulkách. Bezpečnostní kontroly proveďte před každým použitím.

6.2.1 Celková bezpečnostní kontrola

Předmět Výsledek Držadla Čistá, suchá. Rukojeť Správně upevněná a pevně uchycená na stroji. Žací ústrojí Čisté, nepoškozené a neopotřebované. Spínač pohonu Páka přítomnost obsluhy Páka zapnutí pojezdu Páka se musí pohybovat volně, nenásilně a při uvolnění se musí automaticky a rychle vrátit do neutrální polohy. Akumulátor Žádné poškození jeho pláště a žádný průsak tekutiny. Šrouby/matice na stroji a na žacím ústrojí Řádně utažené (nepovolené). Průchody chladicího vzduchu Neucpané. Stroj Žádné stopy po poškození nebo opotřebení.

6.2.2 Funkční zkouška stroje

1. Nastartujte stroj

a zapněte žací ústrojí (odst. 6.3).

přítomnosti obslu- hy (obr. 15.A).

2. Páka se musí auto-

maticky a rychle vrátit do neutrální polohy, musí dojít k vypnutí motoru a k zastavení žacího ústrojí v průbě- hu několika sekund.

1. Nastartujte stroj

(odst. 6.3) a zatáh- něte za páku pohonu (odst. 5.2.3).

2. Uvolněte páku za-

bovat a zajistí pojezd stroje.

2. Kola se zastaví a stroj

přestane pojíždět. Zkušební jízda Žádná poruchová vibrace. Žádný neobvyklý zvuk. Když se kterýkoli z výsledků odlišuje od informací uvedených v následujících tabulkách, stroj nepoužívej- te! Obraťte se na středisko servisní služby za účelem provedení potřebných kontrol a případné opravy.

6.3 UVEDENÍ DO ČINNOSTI

POZNÁMKA Uvádění do činnosti provádějte na rovném povrchu bez překážek a vysoké trávy.CS – 7 POZNÁMKA Zkontrolujte správnou kombinaci akumulátorů, přitom se řiďte pokyny v tabulce „Technické údaje‟.

1. Otevřete okénko pro přístup k prostoru

pro akumulátor (obr.10.A).

2. Vložte akumulátory (odst. 7.2.3.) do jejich uložení

tak, že je zatlačíte na doraz, dokud neuslyšíte cvaknutí, při kterém dojde k zajištění akumulátorů v určené poloze a k sepnutí elektrického kontaktu.

3. Zasuňte na doraz bezpečnostní klíč (obr. 11.A).

Kde se to vyžaduje, otočte klíčem do polohy „ON“.

4. Znovu úplně zavřete dvířka.

5. U modelů se startováním pomocí

spouštěcího tlačítka je stiskněte (obr. 12.A). LED zůstane zapnutý 15 sekund.

6. Zapněte žací ústrojí tak, že nejprve stiskněte

bezpečnostní tlačítko vpravo (obr. 13.B) a poté stiskněte páku přítomnosti obsluhy (obr. 13.A).

7. Pro zařazení pojezdu stiskněte zadní

DŮLEŽITÁ INFORMACE Během pracovní činnosti udržujte bezpečnostní vzdálenost od žacího ústrojí, vymezenou délkou rukojeti. Výdrž akumulátorů (tedy povrch trávníku, který lze posekat před dalším nabíjením) závisí na různých faktorech popsaných v (odst. 7.2.1). Během používání se zobrazuje stav nabití akumulátorů (procento zbývajícího nabití) (obr. 8.E). DŮLEŽITÁ INFORMACE V případě zastavení motoru během pracovní činnosti v důsledku přehřátí je třeba vyčkat 5 minut před jeho opětovným uvedením do činnosti.

1. Zahajte rozjezd a sečení travnatého porostu.

2. Rychlost pojezdu a výšku sečení (odst. 5.3)

přizpůsobte podmínkám trávníku (výška, hustota a vlhkost trávy) a množství odstraňované trávy. U modelů s pojezdem (odst. 5.2.3): Doporučujeme nesekat na pozemcích se sklonem větším než 15°.

3. Trávník bude mít lepší vzhled v případě,

že bude vždy posečen do stejné výšky a střídavě ve dvou směrech (obr.14).

• Pokaždé zabraňte odstraňování příliš velkého množství trávy. Nikdy neodstraňujte více než jednu třetinu celkové výšky trávy při jednom průjezdu (obr.14).

• Udržujte skříň stále čistou (odst. 7.3.1).

6.4.2 Rady pro udržení pěkného vzhledu trávníku

• Aby si trávník zachoval pěkný vzhled a aby zůstal zelený a měkký, je třeba jej pravidelně sekat. Trávník může být tvořen rostlinami různých druhů. Při častém sečení budou lépe růst traviny s hustými kořeny, tvořící hustý travní pokryv; naopak při méně častém sečení dojde k výraznějšímu růstu vysokých a plevelných rostlin (jetel, kopretiny apod.). Pravidelnost sečení musí být úměrná růstu trávy, aby tráva mezi po sobě následujícími sečemi nevyrostla příliš.

• Optimální výška trávy u dokonale udržovaného trávníku je 4-5 cm a jedním sečením by neměla být odstraněna více než jedna třetina celkové výšky. Pokud je tráva příliš vysoká, je lepší provést sečení nadvakrát s denní přestávkou; poprvé se sekacími zařízeními v nejvyšší poloze a podruhé již se sekacími zařízeními v požadované výšce.

• Příliš nízké sečení způsobuje vytrhávání a prořídnutí travnatého porostu, charakterizované „skvrnitým" vzhledem.

• V období většího sucha a tepla je vhodné udržovat trávu o něco vyšší, aby se tak předešlo vysychání trávníku.

• Trávu je třeba sekat, když je trávník dokonale suchý. Trávu nesekejte, pokud je mokrá; vlhkost může mít za následek snížení účinnosti rotačního zařízení z důvodu ulpělé trávy a trhání travního porostu.

• Žací ústrojí musí být neporušená a správně naostřená, aby bylo možné dosáhnout rovného střihu bez roztřepení stébel trávy, které vede k zežloutnutí jejich konců.

Uvolněte páku přítomnosti obsluhy (obr. 15.A).

2. U modelů se startováním pomocí spouštěcího

tlačítka je stiskněte (obr. 12.A).

3. Vyčkejte do zastavení žacího ústrojí.

Po zastavení stroje je třeba počkat několik sekund na zastavení žacího ústrojí. DŮLEŽITÉ Stroj vždy vypněte.

• Během přesunů mezi jednotlivými pracovními prostory.

• Při překonávání netravnatých povrchů.

• Pokaždé, když je třeba překonat překážku.

• Před nastavováním výšky sekání.

• Pokaždé, když vyjmete nebo nasadíte vychylovač bočního výhozu (je-li ve výbavě).

2. Otevřete víko a vyjměte bezpečnostní klíč.

3. Odepněte akumulátor z jeho ulože-

ní a nechte jej nabít (odst. 7.2.2).

4. Před umístěním stroje v jakémkoli pro-

středí nechte vychladnout motor.

5. Proveďte vyčištění (odst. 7.3).

6. Zkontrolujte, zda žádné součásti nejsou uvolněné

nebo poškozené. V případě potřeby vyměňte poškoze-CS – 8 né komponenty a utáhněte povolené šrouby a svorní- ky nebo se obraťte na autorizované servisní středisko. DŮLEŽITÁ INFORMACE Bezpečnostní klíč vyjměte pokaždé, když se stroj nepoužívá nebo když je ponechán bez dozoru.

Bezpečnostní pokyny, které je třeba dodržovat během použití stroje, jsou popsány v kap. 2. Důsledně dodržujte uvedené pokyny, abyste se vyhnuli vážným rizikům a nebezpečím. Před provedením jakékoli kontroly, čištění nebo údržby/seřizování na stroji:

• Vyjměte bezpečnostní klíč (klíč nikdy nenechávejte zasunutý nebo v dosahu dětí či nepovolaných osob).

• Ujistěte se, že jsou všechny pohybující se součásti úplně zastavené.

• Před umístěním stroje v jakémkoli prostředí nechte vychladnout motor.

• Přečtěte si příslušné pokyny.

• Používejte vhodný oděv, pracovní rukavice a ochranné brýle.

• Intervaly údržby a jednotlivé úkony jsou shrnuty v tabulce „Tabulka údržby“. Níže uvedená tabulka má za úkol vám pomoci při udržování účinnosti a bezpečnosti vašeho stroje. Jsou v ní uvedeny základní úkony a interval, po kterém má být každý z nich proveden. Proveďte příslušný úkon podle toho, který ze dvou termínů pro provedení údržby nastane jako první.

• Použití neoriginálních náhradních dílů a příslušenství a/nebo jejich nesprávná montáž by mohly mít negativní dopad na činnost a na bezpečnost stroje. Výrobce odmítá jakoukoli odpovědnost v případě nehody, ublížení na zdraví osob a škod na majetku, způsobených uvedenými výrobky.

• Originální náhradní díly jsou dodávány dílnami servisní služby a autorizovanými prodejci. DŮLEŽITÁ INFORMACE Všechny úkony údržby a seřizování, které nejsou popsány v tomto návodu, musí být provedeny vaším prodejcem nebo specializovaným střediskem.

7.2.1 Výdrž akumulátoru

Výdrž akumulátoru (tedy povrch trávníku, který lze posekat před dalším nabíjením) je podmíněna zejména: a. Faktory prostředí, které způsobují vyšší spotřebu energie: – Sekání hustého, vysokého nebo vlhkého trávníku. b. Záběr stroje; čím větší šířka, tím vyšší spotřeba energie. c. Chování obsluhy, kterému by se bylo třeba vyhnout: – Časté zapínání a vypínání během pracovní činnosti. – Příliš nízká výška sečení s ohledem na stav trávníku. – Příliš vysoká rychlost pojezdu s ohledem na odstraňované množství trávy. POZNÁMKA Během práce je akumulátor chráněn proti úplnému vybití ochranným zařízením, které vypne stroj a zablokuje jeho činnost. Pro optimalizaci výdrže akumulátoru je vždy vhodné: – Sekat trávu, když je trávník suchý. – Sekat trávu často, aby nedosáhla příliš vysoké výšky. – Nastavit větší výšku sečení, když je tráva velmi vysoká, a provést druhý přejezd s nižší výškou. – nepoužívat stroj na mulčování v případě příliš vysoké trávy. – Použijte funkci „Eco” (odst. 5.2.4). V případě, kdy chcete použít stroj pro delší pracovní doby, než dovoluje standardní akumulátor, je třeba: – zakoupit druhý standardní akumulátor, okamžitě vyměnit vybitý akumulátor, a to bez ohrožení plynulosti použití. – Zakoupit akumulátor s prodlouženou autonomií ve srovnání se standardním akumulátorem (odst. 15.1).

7.2.2 Vyjmutí a nabití akumulátoru

1. Otevřete víko pro přístup do prostoru pro aku-

mulátory a vyjměte bezpečnostní klíč.

2. Stiskněte tlačítko na akumulátoru

4. Připojte nabíječku akumulátoru do elektrické zásuvky

s napětím odpovídajícím napětí uvedenému na štítku.

5. Proveďte kompletní nabití akumulátoru

podle pokynů uvedených v návodu k aku- mulátoru/nabíječce akumulátorů. POZNÁMKA Akumulátor je vybaven ochranou, která zabrání jeho nabití, když se hodnota teploty nenachází v rozsahu od 0 do +45 °C. POZNÁMKA Akumulátor může být nabit kdykoli, a to i částečně, bez rizika poškození.

7.2.3 Zpětná montáž akumulátoru do stroje

Po dokončení nabíjení:

1. Vyjměte akumulátor z jeho uložení v nabíječ-

ce akumulátoru (zabraňte jeho dlouhodobé- mu udržování ve stavu nabíjení po nabití).

2. Odpojte nabíječku akumulátorů od elektrické sítě.

3. Otevřete okénko pro přístup k prostoru pro akumulá-

tor (obr. 18.A), vložte akumulátor (obr. 18.B) do jeho uložení tak, že jej zatlačíte na doraz, dokud neuslyšíte „kliknutí“, při kterém dochází k zajištění akumulátoru v určené poloze a k sepnutí elektrického kontaktu. Znovu úplně zavřete dvířka.

Po každém použití vyčistěte dle níže uvedených pokynů.CS – 9

7.3.1 Čištění stroje

• Pokaždé se ujistěte, že jsou otvory pro nasávání vzduchu volné a nejsou ucpané úlomky.

• Nepoužívejte proud vody a zabraňte namočení motoru a elektrických komponentů (obr.19).

• Pro čištění skříně nepoužívejte agresivní kapaliny.

• Abyste snížili riziko požáru, udržujte stroj, zejména motor, bez zbytků trávy, listí a přebytečného maziva. Páky, displej a tlačítka udržujte čisté.

7.3.2 Čištění montážního celku žacího ústrojí

Odstraňte zbytky trávy a bahna, nahromaděné uvnitř skříně, aby se zabránilo jejich zaschnutí, které by mohlo ztížit následné startování. Nakloňte stroj na bok a před provedením úkonu jakéhokoli druhu se ujistěte o stabilitě stroje. Nátěr vnitřní části skříně se časem může odloupnout následkem abrazivního působení posekané trávy; V takovém případě lak zavčas obnovte antikorozním nátěrem, abyste zabránili tvorbě rzi, která by mohla vést ke korozi kovu.

7.4 UPEVŇOVACÍ MATICE A ŠROUBY

Udržujte dotažení matic a šroubů, abyste si mohli být stále jisti bezpečným fungováním stroje.

1. Jednou nebo dvakrát ročně sejměte kryt (obr. 20.A)

(obr. 21.A) uvolněním šroubů (obr. 20.B) (obr. 21.B).

2. Jen pro model MCS 500 Li 48 series:

odhákněte úchyty (obr. 21.C).

3. Poté proveďte kartáčem nebo stlačeným

vzduchem důkladně očištění a odstraňte trávu nebo nečistoty z prostoru kolem pojezdu a řemenu.

Filtrační prvek musí být vždy čistý a musí být vyměněn v případě rozbití nebo poškození. Postupujte níže uvedeným způsobem:

1. Vyčistěte prostor kolem mřížky vzduchového ltru.

2. Odmontujte mřížku (obr. 22.A)

odšroubováním šroubu (obr. 22.B).

3. Vytáhněte ltrační prvek (obr. 23.A).

4. Vyfoukejte ltr, abyste jej očistili od prachu

a úlomků. V případě, že nečistoty se i nadále nacházejí na ltru (obr. 23.A), umyjte jej ve vodě a osušte čistým hadříkem. DŮLEŽITÁ INFORMACE Nepoužívejte benzin, čisticí prostředky nebo jiné prostředky pro čištění ltru.

5. Vyčistěte vnějšek uložení ltru od

prachu, úlomků nebo nečistot.

6. Usaďte ltrační prvek (obr. 23.A) do příslušného

uložení (ujistěte se, že je suchý).

7. Namontujte zpět mřížku (obr. 22.A)

a utáhněte šroub (obr. 22.B).

Před provedením jakékoli kontroly, čištění nebo údržby/seřizování na stroji:

• Vyjměte bezpečnostní klíč (klíč nikdy nenechávejte zasunutý nebo v dosahu dětí či nepovolaných osob).

• Ujistěte se, že jsou všechny pohybující se součásti úplně zastavené.

• Před umístěním stroje v jakémkoli prostředí nechte vychladnout motor.

• Přečtěte si příslušné pokyny.

• Používejte vhodný oděv, pracovní rukavice a ochranné brýle.CS – 10

Špatně nabroušené žací ústrojí způsobuje vytrhávání trávy a zežloutnutí trávníku. Nedotýkejte se žacího ústrojí, pokud nebyl vyjmu- tý klíč a dokud žací ústrojí není úplně zastavené. Všechny úkony týkající se sekacích zařízení (de- montáž, ostření, vyvažování, oprava, zpětná montáž a/ nebo výměna) představují velice náročné práce, které vyžadují specické znalosti a použití příslušného vyba- vení; z bezpečnostních důvodů je proto zapotřebí, aby byly pokaždé provedeny ve specializovaném středisku. Poškozené, ohnuté nebo opotřebované žací ústrojí nechte vždy vyměnit jako celek spolu s přísluš- nými šrouby, aby bylo zachováno vyvážení. DŮLEŽITÁ INFORMACE Vždy používejte originální žací ústrojí, označené kódem uvedeným v tabulce „Technické parametry“. Vzhledem k vývoji výrobku by mohla být žací ústrojí uvedená v tabulce „Technické parametry“ mezitím vyměněna za jiná s obdobnými vlastnostmi vzájemné zaměnitelnosti a bezpečnosti provozu.

Když je třeba stroj uskladnit:

1. Nechte ochladit motor.

2. Vyjměte bezpečnostní klíč.

3. Proveďte vyčištění (odst. 7.3).

4. Zkontrolujte, zda žádné součásti nejsou uvolněné

nebo poškozené. V případě potřeby vyměňte poškoze- né komponenty a utáhněte povolené šrouby a svorní- ky nebo se obraťte na autorizované servisní středisko.

• Chráněný před povětrnostními vlivy.

• Dle možností přikrytý plachtou.

• Na místě, které není přístupné dětem.

• Poté, co jste se ujistili o vyjmutí klíče a odložení nářadí použitého při údržbě.

9.2 SKLADOVÁNÍ AKUMULÁTORU

Akumulátor je třeba uchovávat ve stínu, v chladu a v prostředích bez výskytu vlhkosti. POZNÁMKA V případě delší nečinnosti nabijte akumulátor každé dva měsíce, aby se prodloužila jeho životnost.

10. MANIPULACE A PŘEPRAVA

Při příležitosti každé manipulace se strojem, jeho zvedání, přepravě nebo naklánění: – Zastavte stroj (odst. 6.5). – Vytáhněte bezpečnostní klíč. – Ujistěte se, že jsou všechny pohybující se součásti úplně zastavené. – Použijte silné pracovní rukavice. – Uchopte stroj v místech, která umožňují bezpečný úchop, a mějte přitom na paměti hmotnost stroje a její rozložení. – Použijte počet osob úměrný hmotnosti stroje a charakteristikám přepravního prostředku nebo místa, do kterého má být stroj umístěn nebo ze kterého má být odebrán. – Ujistěte se, že při pohybu stroje nedochází ke vzniku škod nebo zranění. Při přepravě stroje na kamionu nebo přívěsu je třeba: – Použít přístupové rampy, které jsou odolné, dostatečně široké a dlouhé. – Stroj nakládejte s vypnutým motorem tak, že jej zatlačíte s použitím přiměřeného počtu osob. – Spustit montážní celek sekacích zařízení. – Umístit stroj tak, aby nepředstavoval pro nikoho nebezpečí. – Řádně jej připevnit k přepravnímu prostředku lany nebo řetězy, aby se zabránilo jeho převrácení.

11. SERVISNÍ SLUŽBA A OPRAVY

Tento návod poskytuje veškeré pokyny potřebné pro obsluhu stroje a pro správnou základní údržbu, kterou může provádět uživatel. Všechny úkony seřizování a údržby, které nejsou popsány v tomto návodu, musí být provedeny vaším prodejcem nebo specializovaným střediskem, které disponuje znalostmi a vybavením, které je nutné pro správné provedení potřebných prací při současném zachování původní bezpečnostní úrovně stroje. Úkony prováděné u neautorizovaných organizací nebo úkony prováděné nekvalikovaným personálem způsobí propadnutí jakékoli formy záruky a jakékoli povinnosti či odpovědnosti výrobce.

• Opravy a údržbu v záruce mohou provádět výhradně autorizované servisní dílny.

• Autorizované servisní dílny používají výhradně originální náhradní díly. Originální náhradní díly a příslušenství byly vyvinuty specicky pro dané stroje.

• Neoriginální náhradní díly a příslušenství nejsou schváleny; použití neoriginálních náhradních dílů a příslušenství může ohrozit bezpečnost stroje a zbavuje Výrobce jakékoli povinnosti nebo odpovědnosti.

12. ZÁRUČNÍ PODMÍNKY

Záruční podmínky jsou určeny výhradně pro spotřebitele, tj. neprofesionální uživatele.CS – 11 Záruka se vztahuje na všechny vady materiálů a výroby, které byly potvrzeny během záručního období vaším prodejcem nebo specializovaným střediskem. Aplikace záruky je omezena na opravu nebo výměnu komponentu, který je považován za vadný. Doporučuje se svěřit stroj jednou ročně autorizované servisní dílně za účelem provedení údržby, servisu a kontroly bezpečnostních zařízení. Aplikace záruky je podmíněna pravidelnou údržbou stroje. Uživatel bude muset pozorně sledovat všechny pokyny dodané v přiložené dokumentaci. Záruka se nevztahuje na škody způsobené:

• Chybějícím seznámením s průvodní dokumentací (Návody).

• Profesionálním použitím.

• Nepozorností, nedbalostí.

• Externí příčinou (blesk, nárazy, přítomnost cizích těles uvnitř stroje) nebo nehodou.

• Použitím a montáží, které jsou nevhodné nebo nejsou dovolené výrobcem.

• Nedostatečnou údržbou.

• Použitím neoriginálních náhradních dílů (přizpůsobitelné díly).

• Použitím příslušenství, které nebylo dodáno nebo schváleno výrobcem. Záruka se dále nevztahuje na:

• Úkony řádné/mimořádné údržby (popsané v návodu).

• Běžné opotřebení spotřebních materiálů, jako jsou převodové řemeny, žací ústrojí, světla, kola, pojistné šrouby a kabely.

• zhoršení stavu stroje estetického charakteru, způsobené jeho použitím.

• držáky sekacích zařízení;

• pomocné náklady případně související s aktivací záruky, jako je například přesun k uživateli, přeprava stroje k prodejci, pronájem náhradních zařízení nebo přivolání externí rmy pro provedení všech prací údržby. Uživatel je chráněn vlastními národními zákony. Práva uživatele vyplývající z vlastních národních zákonů nejsou touto zárukou nijak omezena.

Úkon údržby Interval Poznámky STROJ Kontrola všech upevnění Před každým použitím odst. 7.4 Bezpečnostní kontroly / Ověření funkčnosti ovládacích prvků Před každým použitím odst. 6.2 Kontrola žacího ústrojí Před každým použitím odst. 6.2.1 Ověření stavu nabití akumulátoru Před každým použitím * Nabití akumulátoru Po každém použití odst. 7.2.2 * Celkové vyčištění a kontrola Po každém použití odst. 7.3 Ověření případných škod, které se vyskytují na stroji. V případě potřeby se obraťte na autorizované servisní středisko. Po každém použití - Čištění vzduchového ltru Jednou měsíčně odst. 7.6 Čištění pojezdu 1-2krát za rok odst. 7.5 Výměna žacího ústrojí - odst. 8.1 *** Nastavení pojezdu *** **

• Nahlédněte do návodu akumulátoru/nabíječky akumulátoru. ** Úkon, který musí být proveden vaším Prodejcem nebo specializovaným Střediskem *** Úkon, který je třeba provést při prvním náznaku nesprávné činnostiCS – 12

Když problémy přetrvávají i po aplikaci výše uvedených řešení, obraťte se na svého prodejce. ZÁVADA PRAVDĚPODOBNÁ PŘÍČINA ŘEŠENÍ

1. Při stisku spouš-

těcího tlačítka se nerozsvítí LED. Chybí bezpečnostní klíč nebo není správně vložený. Vložte klíč (odst. 6.3). Bezpečnostní klíč je chybně ve vypnuté poloze „OFF‟. Otočte bezpečnostní klíč do polohy „ON‟ (odst. 6.3). Chybí akumulátor nebo není správně vložený. Otevřete dvířka a ujistěte se, že je akumulátor správně umístěn (odst. 7.2.3). Vybitý akumulátor. Zkontrolujte stav nabití akumulátoru a dle potřeby jej dobijte (odst. 7.2.2). Nesprávná kombinace akumulátorů. Zkontrolujte správnou kombinaci akumulátorů, přitom se řiďte pokyny v tabulce „Technické údaje‟.

2. Při stisku spouštěcího

tlačítka se nerozsví- tí LED a stroj vydá zvukový signál. Vnitřní porucha motoru. Vyjměte bezpečnostní klíč a kontaktujte servisní středisko pro kontroly, výměny nebo opravy.

3. Zastavení motoru během

pracovní činnosti. Akumulátor není správně vložený. Otevřete dvířka a ujistěte se, že je akumulátor správně umístěn (odst. 7.2.3). Vybitý akumulátor. Zkontrolujte stav nabití akumulátoru a dle potřeby jej dobijte (odst. 7.2.2).

4. Se rozsvítí LED dioda ne-

bezpečí (obr. 24.A) a stroj vydává zvukový signál. Zablokované žací ústrojí. Zastavte stroj, vyjměte bezpečnostní klíč, nasaďte si pracovní rukavice. Zkontrolujte a odstraňte případné překážky ve spodní části stroje (odst.

7.3.2) zabraňující otáčení žacího ústrojí.

Jestliže problém přetrvává, pro ověření, výměny a opravy kontaktujte servisní středisko (odst. 8.1). Porucha stroje Vyjměte bezpečnostní klíč a kontaktujte servisní středisko pro kontroly, výměny nebo opravy. Přetížení pojezdového motoru v těžkých pracovních podmínkách (přetěžování pojezdu). – Zkontrolujte, aby kola nebyla zablokovaná a případně je očistěte. – Zkontrolujte sklon trávníku, na kterém je zařízení používáno (odst. 6.4.1).

pečí (obr. 24.A). Zásah tepelné ochrany následkem přehřátí stroje. Vyčkejte 5 minut a poté znovu uveďte stroj do činnosti.

6. Sečení trávy pro-

bíhá obtížně. Žací ústrojí není v dobrém stavu. Obraťte se na Servisní středisko kvůli nabroušení nebo výměně žacího ústrojí.

7. Je slyšet nadměrný

hluk a/nebo cítit nad- měrné vibrace během pracovní činnosti. Upevnění žacího ústrojí je povolené nebo je žací ústrojí poškozené. Chcete-li zastavit motor, vyjměte bezpečnostní klíč. Pro ověření, výměny a opravy kontaktujte Servisní středisko (odst. 8.1).

8. Výdrž akumulátoru

je nedostatečná. Náročné podmínky použití s vyšším proudovým odběrem. Proveďte optimalizaci použití (odst. 7.2.1). Nedostačující akumulátor s ohledem na provozní nároky. Použijte druhý akumulátor nebo akumulátor s vyšším výkonem (odst. 15.1).CS – 13

9. Nabíječka akumulá-

toru neprovádí nabí- jení akumulátoru. Akumulátor není správně vložen do nabíječky akumulátoru. Zkontrolujte, zda je vložení správné (odst. 7.2.3). Nevhodné podmínky prostředí. Proveďte nabití v prostředí s vhodnou teplotou (viz návod k akumulátoru / nabíječce akumulátoru). Znečištěné kontakty. Očistěte kontakty. Chybí napětí pro nabíječku akumulátoru. Zkontrolujte, zda je zástrčka řádně zasunuta a zda je v zásuvce elektrické sítě proud. Vadná nabíječka akumulátoru. Proveďte výměnu s použitím originálního náhradního dílu. Když závada přetrvává, přečtěte si návod k akumulátoru / nabíječce akumulátoru.

14.2 PRO STROJE BEZ ELEKTRONICKÉ OVLÁDÁNÍ

Když problémy přetrvávají i po aplikaci výše uvedených řešení, obraťte se na svého prodejce. ZÁVADA PRAVDĚPODOBNÁ PŘÍČINA ŘEŠENÍ

1. Po stisknutí spínače mo-

tor nenastartuje Chybí bezpečnostní klíč nebo není správně vložený. Vložte klíč (odst. 6.3). Bezpečnostní klíč je chybně ve vypnuté poloze „OFF‟. Otočte bezpečnostní klíč do polohy „ON‟ (odst. 6.3). Chybí akumulátor nebo není správně vložený. Otevřete dvířka a ujistěte se, že je akumulátor správně umístěn (odst. 7.2.3). Vybitý akumulátor. Zkontrolujte stav nabití akumulátoru a dle potřeby jej dobijte (odst. 7.2.2). Nesprávná kombinace akumulátorů. Zkontrolujte správnou kombinaci akumulátorů, přitom se řiďte pokyny v tabulce „Technické údaje‟.

2. Motor se zastaví a stroj

vydá zvukový signál. Akumulátor není správně vložený. Otevřete dvířka a ujistěte se, že je akumulátor správně umístěn (odst. 7.2.3). Vybitý akumulátor. Zkontrolujte stav nabití akumulátoru a dle potřeby jej dobijte (odst. 7.2.2). Zásah tepelné ochrany následkem přehřátí motoru. Vyčkejte 5 minut a poté znovu uveďte stroj do činnosti. Zablokované žací ústrojí. Zastavte stroj, vyjměte bezpečnostní klíč, nasaďte si pracovní rukavice. Zkontrolujte a odstraňte případné překážky ve spodní části stroje (odst.

7.3.2) zabraňující otáčení žacího ústrojí.

Jestliže problém přetrvává, pro ověření, výměny a opravy kontaktujte servisní středisko (odst. 8.1). Porucha stroje Vyjměte bezpečnostní klíč a kontaktujte servisní středisko pro kontroly, výměny nebo opravy.

3. Sečení trávy pro-

bíhá obtížně. Žací ústrojí není v dobrém stavu. Obraťte se na Servisní středisko kvůli nabroušení nebo výměně žacího ústrojí.

4. Je slyšet nadměrný

hluk a/nebo cítit nad- měrné vibrace během pracovní činnosti. Upevnění žacího ústrojí je povolené nebo je žací ústrojí poškozené. Chcete-li zastavit motor, vyjměte bezpečnostní klíč. Pro ověření, výměny a opravy kontaktujte Servisní středisko (odst. 8.1).CS – 14

5. Výdrž akumulátoru

je nedostatečná. Náročné podmínky použití s vyšším proudovým odběrem. Proveďte optimalizaci použití (odst. 7.2.1). Nedostačující akumulátor s ohledem na provozní nároky. Použijte druhý akumulátor nebo akumulátor s vyšším výkonem (odst. 15.1).

6. Nabíječka akumulá-

toru neprovádí nabí- jení akumulátoru. Akumulátor není správně vložen do nabíječky akumulátoru. Zkontrolujte, zda je vložení správné (odst. 7.2.3). Nevhodné podmínky prostředí. Proveďte nabití v prostředí s vhodnou teplotou (viz návod k akumulátoru / nabíječce akumulátoru). Znečištěné kontakty. Očistěte kontakty. Chybí napětí pro nabíječku akumulátoru. Zkontrolujte, zda je zástrčka řádně zasunuta a zda je v zásuvce elektrické sítě proud. Vadná nabíječka akumulátoru. Proveďte výměnu s použitím originálního náhradního dílu. Když závada přetrvává, přečtěte si návod k akumulátoru / nabíječce akumulátoru.

K dispozici jsou akumulátory různé kapacity, aby bylo možné se přizpůsobit různým provozním nárokům (obr.25). Seznam akumulátorů homologovaných pro tento stroj je uveden v tabulce „Technické parametry“.

15.2 NABÍJEČKA AKUMULÁTORŮ

Zařízení, které se používá pro nabití akumulátoru (obr.26).DA - 1

14.1 Stroje s elektronickým riadením ....................... 12

14.2 Stroje bez elektronickým riadením ................... 13

• Nevykonávajte neoprávnené zásahy, nevypínajte, neodstraňujte bezpečnostné prvky/ mikrospínače, ani ich nevyradzujte z činnosti.

• Dôsledne dodržujte miestne predpisy pre likvidáciu odpadového materiálu.

1. Úroveň akustického výkonu.

2. Označenie zhody „CE“ (ES).

aby ste nestratili jednotlivé časti.

2. Prečítajte si dokumentáciu, ktorá sa nachádza

v škatuli, vrátane tohto návodu.

5.2.4 Tlačidlo „ECO“

6.2.1 Celková bezpečnostná kontrola

5. Pri modeloch s uvedením do činnosti pomocou

2. Pri modeloch s uvedením do činnosti

7.2.1 Výdrž akumulátora

mulátora a vytiahnite bezpečnostný kľúč.

Po dokončení nabíjania:

4. Vyfúkajte lter a odstráňte prach a úlomky. Ak

• Neoboznámením sa so sprievodnou dokumentáciou (návody).

1. Po stlačení zapí-

nacieho tlačidla sa LED nerozsvieti. Chýba bezpečnostný kľúč, alebo nie je správne vložený. Zasuňte kľúč (ods. 6.3). Bezpečnostný kľúč je nesprávne vo vypnutej polohe „OFF‟. Otočte bezpečnostným kľúčom do polohy „ON“ (ods. 6.3). Chýba akumulátor, alebo nie je správne vložený. Otvorte dvierka a uistite sa, že akumulátor je správne vložený (ods. 7.2.3). Vybitý akumulátor. Skontrolujte stav nabitia akumulátora a podľa potreby ho dobite (ods. 7.2.2). Nesprávna kombinácia akumulátorov. Preverte správnu kombináciu akumulátorov, riaďte sa pokynmi v tabuľke „Technické parametre“.

2. Po stlačení zapína-

4. Sa rozsvieti výstražná

led kontrolka (obr. 24.A) a stroj vydáva zvukový signál. Kosiace zariadenie zablokované. Vypnite stroj, vyberte bezpečnostný kľúč a použite pracovné rukavice. Skontrolujte a odstráňte všetky prekážky v spodnej časti stroja (ods. 7.3.2), ktoré zabraňujú otáčaniu kosiaceho zariadenia. Ak anomália pretrváva, kontaktujte servisné stredisko a požiadajte o vykonanie kontroly, výmeny alebo opravy (ods. 8.1). Porucha stroja Vyberte bezpečnostný kľúč, kontaktujte servisné stredisko a požiadajte o vykonanie kontroly, výmeny alebo opravy (ods. Preťaženie motora pohonu pri náročných pracovných podmienkach (zaťažený pohon). – Skontrolujte, či kolieska nie sú zablokované a v prípade potreby ich vyčistite. – Overte sklon svahu, na ktorom pracujete (ods. 6.4.1).

5. Bliká výstražná LED

kontrolka (obr. 24.A). Zásah tepelnej ochrany kvôli prehriatiu stroja. Vyčkajte 5 minút a potom znovu uveďte stroj do činnosti.

6. Kosenie trávy prebie-

8. Výdrž akumulátora

1. Po zapnutí vypínača mo-

5. Výdrž akumulátora

2. Znak skladnosti CE.

ES – Prohlášení o shodě (Směrnice o Strojních zařízeních 2006/42/ES, Příloha II, část A) 1. Společnost 2. Prohlašuje na vlastní odpovědnost, že stroj: Sekačka se stojící obsluhou / sekačka na trávu a) Typ / Základní model b) Měsíc / Rok výroby c) Výrobní číslo d) Motor: akumulátor 3. Je ve shodě s nařízeními směrnic: e) Certifikační orgán f) ES zkouška Typu 4. Odkazy na Harmonizované normy g) Naměřená úroveň akustického výkonu h) Zaručená úroveň akustického výkonu i) Šířka řezání n) Osoba autorizovaná pro vytvoření Technického spisu: o) Místo a Datum PL ( Tłumaczenie instrukcji oryginalnej)

3. Skladen je z določili direktiv :

3. Je v zhode s nariadeniami smerníc:

e) Certifikačný orgán f) Skúška typu ES

4. Odkaz na Harmonizované normy

ES – Prohlášení o shodě (Směrnice o Strojních zařízeních 2006/42/ES, Příloha II, část A)

2. Prohlašuje na vlastní odpovědnost, že stroj:

Sekačka se stojící obsluhou / sekačka na trávu a) Typ / Základní model b) Měsíc / Rok výroby c) Výrobní číslo d) Motor: akumulátor

3. Je ve shodě s nařízeními směrnic:

e) Certifikační orgán f) ES zkouška Typu

4. Odkazy na Harmonizované normy

g) Naměřená úroveň akustického výkonu h) Zaručená úroveň akustického výkonu

3. Skladen je z določili direktiv :

3. Je v zhode s nariadeniami smerníc:

e) Certifikačný orgán f) Skúška typu ES

4. Odkaz na Harmonizované normy
