Typ produktu	Robotická sekačka na trávu
Značka	STIGA
Model	G 600
Rozměry (D x Š x V)	413 x 252 x 560 mm
Hmotnost	7,6 kg
Napájení	Vstup 100-240 V~, 1,2 A; Výstup 30 V=, 2 A (napájecí blok)
Baterie	Lithium-ion 25,2-25,9 V, 2,5 Ah
Doba nabíjení	80 min
Pracovní kapacita	600 m²
Výška sečení	20-60 mm
Průměr nože	180 mm
Rychlost sečení	2850 ± 50 ot/min
Rychlost posuvu	22 m/min
Maximální sklon	45 %
Typ motoru	Bezkartáčový (pojezd a sečení)
Systém sečení	4 otočné nože
Hladina hluku (naměřená/zaručená)	57 / 59 dB(A)
Třída krytí IP robotu	IPX5
Bluetooth	4.2
Provozní teplota (robot)	0 °C až 50 °C
Hlavní funkce	Programování přes aplikaci STIGA.GO, režim Eco, dešťový senzor, sekání okrajů, body sečení, uzavřená zóna
Bezpečnost	Tlačítko STOP, bezpečnostní klíč, snímače náklonu
Údržba	Týdenní čištění, výměna nožů, roční kontrola v autorizovaném servisu
Součásti v balení	Startovací sada (obvodový kabel, kolíky, konektory, náhradní nože, bezpečnostní klíč)
Opravitelnost	Originální náhradní díly, baterie vyměnitelná odborníkem

Často kladené otázky - G 600 STIGA

Jak naprogramovat sekačku Stiga G 600?

Použijte aplikaci STIGA.GO na svém smartphonu (iOS nebo Android). Po spárování robota přes Bluetooth můžete naprogramovat časy sečení, definovat body sečení, aktivovat režim Eco, dešťový senzor a sekání okrajů. Robot bude poté postupovat podle nastaveného plánu.

Co dělat, pokud se sekačka nevrací do nabíjecí stanice?

Nejprve zkontrolujte, zda je obvodový kabel správně nainstalován a nabíjecí stanice je napájena (stálá kontrolka). Pokud kontrolka bliká, podívejte se do tabulky poruch. Můžete také vynutit návrat pomocí tlačítka VOLBA REŽIMU výběrem ikony návratu do stanice a poté potvrďte.

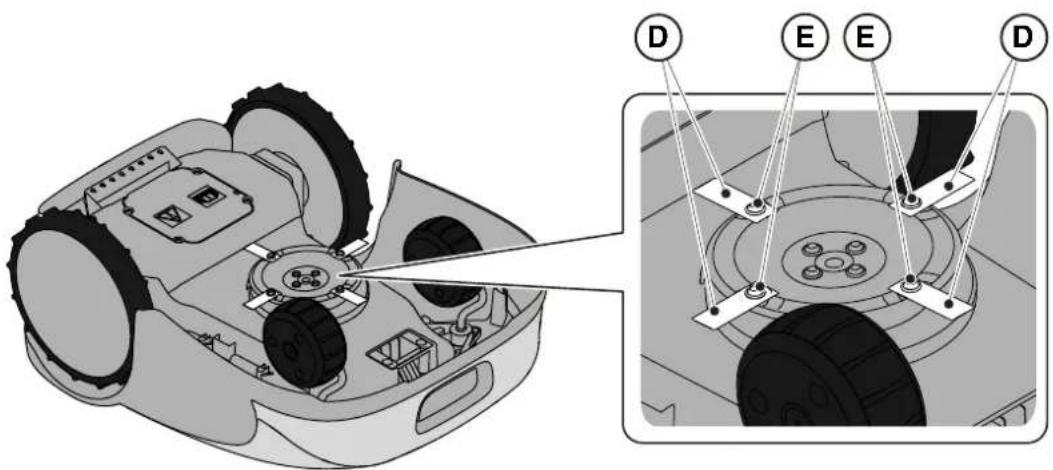

Jak vyměnit nože sečení?

Zastavte robot v bezpečném režimu (tlačítko STOP, vyjměte klíč). Otočte robot, odšroubujte upevňovací šrouby, vyměňte opotřebené nože za originální díly (ref. 322104105/0) a poté zašroubujte. Noste ochranné rukavice.

Jak čistit sekačku Stiga G 600?

Zastavte robot a vyjměte bezpečnostní klíč. Použijte vlhkou houbu s neutrálním mýdlem k čištění vnějších částí. Očistěte spodek (nůž, kola) kartáčem. Nepoužívejte vysokotlaký čistič a neponořujte robota do vody.

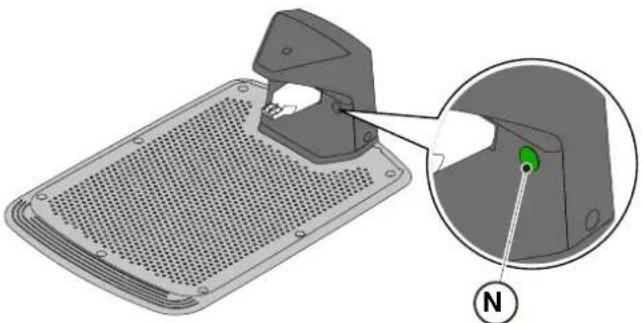

Co znamená kontrolka nabíjecí stanice?

Stálá kontrolka: obvodový kabel v pořádku. Pomalé blikání: kabel není připojen nebo je přerušený. Rychlé blikání: kabel je příliš krátký nebo porucha. Dvojité/trojité rychlé blikání: zkrat na nabíjecích kontaktech. Pro nápravná opatření nahlédněte do manuálu.

Jak spustit sekačku ručně bez aplikace?

Otevřete kryt stisknutím tlačítka STOP. Zapněte robot tlačítkem ON/OFF (5 sekund). Stiskněte VOLBA REŽIMU, dokud nezačne blikat ikona jednoho cyklu, poté potvrďte tlačítkem POTVRDIT. Zavřete kryt: robot se spustí.

Jak nastavit výšku sečení?

Zastavte robot a vyjměte bezpečnostní klíč. Otáčejte regulátorem výšky (stupnice 1 až 10) pro dosažení požadované výšky mezi 20 a 60 mm. Sekání by nemělo přesáhnout 10 mm trávy najednou. Před opětovným spuštěním vložte klíč.

Co dělat v případě alarmu 'Vysoká tráva' v aplikaci?

Alarm signalizuje, že tráva je příliš vysoká nebo je nůž zablokovaný. Zastavte robot v bezpečném režimu. Zkontrolujte, zda nůž není ucpaný, a očistěte jej. Pokud tráva přesahuje 70 mm, nejprve posekejte běžnou sekačkou. V případě potřeby zvyšte výšku sečení.

Jak skladovat sekačku v zimě?

Pečlivě očistěte robot. Nabijte baterii podle postupu v aplikaci. Uložte robot na suchém místě chráněném před mrazem, v horizontální poloze. Baterii dobíjejte každých 6 měsíců. Odpojte nabíjecí stanici.

Kde sehnat náhradní díly pro Stiga G 600?

Používejte výhradně originální díly STIGA. Náhradní nože (ref. 1127-0009-01, balení 12 ks) jsou k dispozici u autorizovaných prodejců. Pro baterii nebo jiné součásti kontaktujte autorizované servisní středisko.

NÁVOD K OBSLUZE G 600 STIGA

CS (Překlad původního návodu k používání)

ES – Prohlášení o shodě

(Směrnice o Strojních zařízeních

2006/42/ES, Príloha II, část A)

1. Společnost

2. Prohlašuje na vlastní odpovědnost, že stroj: Robotická sekačka

a) Typ / Základní model

c) Výrobní číslo

1. Je ve shodě s nařízeními směrnic:

2. Odkazy na Harmonizované normy

i) Šířka řezání

n) Osoba autorizovaná pro vytvoření

Technického spisu:

o) Misto a Datum

d) Motor: akkumulátor

Tento návod se vztahuje na modely G 300, G 600, G 1200.

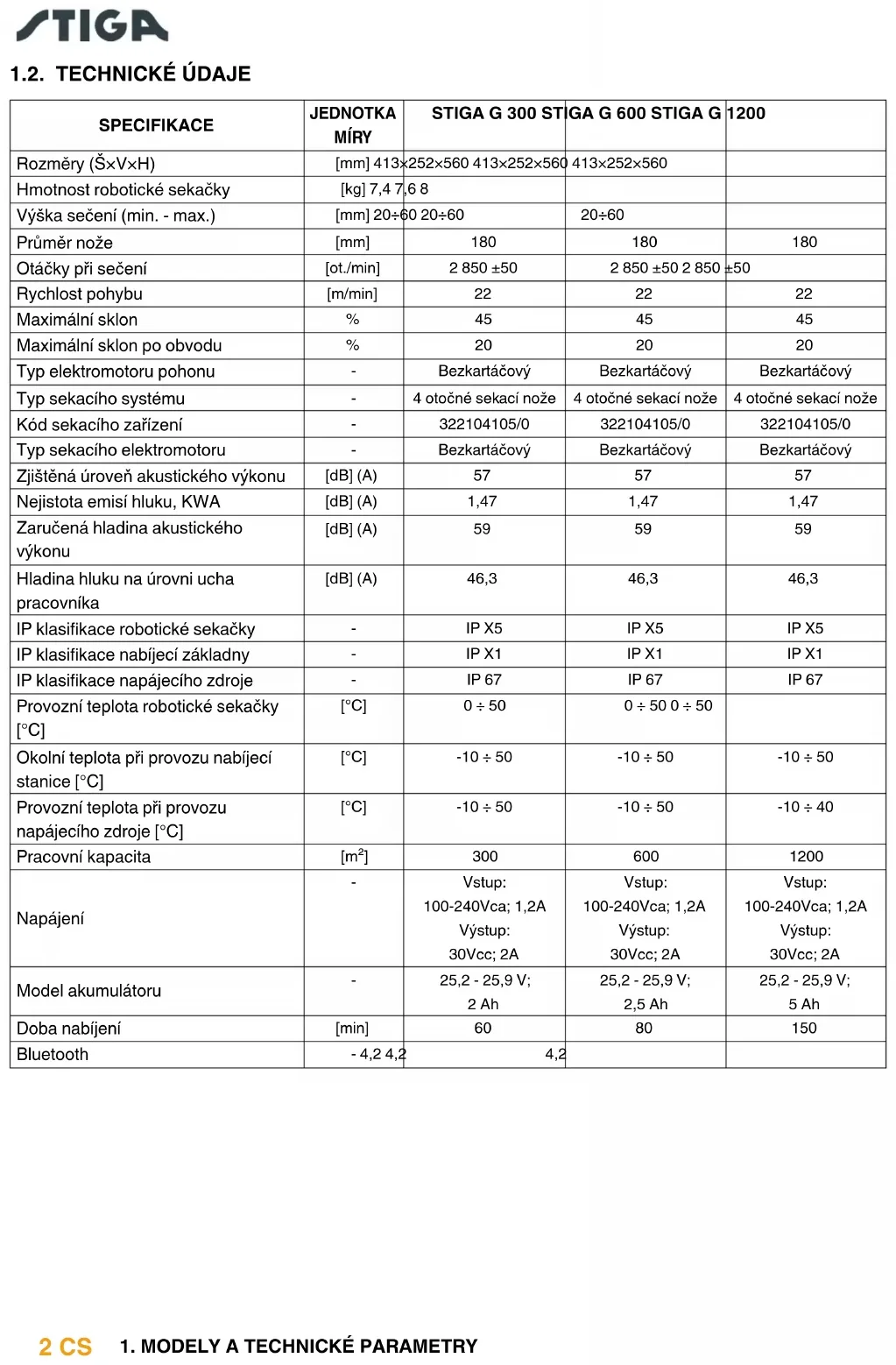

SPECIFIKACE	JEDNOTKA MÍRY	STIGA G 300 STIGA G 600 STIGA G 1200
Rozměry (Š×V×H)	[mm] 413×252×560 413×252×560 413×252×560
Hmotnost robotické sekačky	[kg] 7,4 7,6 8
Výška sečení (min. - max.)	[mm] 20÷60 20÷60		20÷60
Průměr nože	[mm]	180	180	180
Otáčky při sečení	[ot./min]	2 850 ±50	2 850 ±50 2 850 ±50
Rychlost pohybu	[m/min]	22	22	22
Maximální sklon	%	45	45	45
Maximální sklon po obvodu	%	20	20	20
Typ elektromotoru pohonu	-	Bezkartáčový	Bezkartáčový	Bezkartáčový
Typ sekacího systému	-	4 otočné sekací nože	4 otočné sekací nože	4 otočné sekací nože
Kód sekacího zařízení	-	322104105/0	322104105/0	322104105/0
Typ sekacího elektromotoru	-	Bezkartáčový	Bezkartáčový	Bezkartáčový
Zjištěná úroveň akustického výkonu	[dB] (A)	57	57	57
Nejistota emisí hluku, KWA	[dB] (A)	1,47	1,47	1,47
Zaručená hladina akustického výkonu	[dB] (A)	59	59	59
Hladina hluku na úrovni ucha pracovníka	[dB] (A)	46,3	46,3	46,3
IP klasifikace robotické sekačky	-	IP X5	IP X5	IP X5
IP klasifikace nabíjecí základny	-	IP X1	IP X1	IP X1
IP klasifikace napájecího zdroje	-	IP 67	IP 67	IP 67
Provozní teplota robotické sekačky [°C]	[°C]	0 ÷ 50	0 ÷ 50 0 ÷ 50
Okolní teplota při provozu nabíjecí stanice [°C]	[°C]	-10 ÷ 50	-10 ÷ 50	-10 ÷ 50
Provozní teplota při provozu napájecího zdroje [°C]	[°C]	-10 ÷ 50	-10 ÷ 50	-10 ÷ 40
Pracovní kapacita	[m2]	300	600	1200
Napájení	-	Vstup:100-240Vca; 1,2AVýstup:30Vcc; 2A	Vstup:100-240Vca; 1,2AVýstup:30Vcc; 2A	Vstup:100-240Vca; 1,2AVýstup:30Vcc; 2A
Model akumulátoru	-	25,2 - 25,9 V;2 Ah	25,2 - 25,9 V;2,5 Ah	25,2 - 25,9 V;5 Ah
Doba nabíjení	[min]	60	80	150
Bluetooth	- 4,2 4,2	4,2

2. BEZPEČNOST

2.1. INFORMACE TÝKAJÍCÍ SE BEZPEČNOSTI

Při návrhu zařízení byla věnována zvláštní pozornost aspektům, které mohou ohrozit bezpečnost a zdraví osob. Účelem těchto informací je upozornit uživatele na jakékoli riziko a vyhnout se chování, které nesplňuje požadavky.

NEBEZPEČÍ:

Před použitím robotické sekačky se musíte seznámit se všemi informacemi v tomto dokumentu.

NEBEZPEČÍ:

Tato robotická sekačka není určena k použití dětmi a osobami s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo nedostatečnými zkušenostmi a znalostmi.

NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM:

Před prováděním jakýchkoli úprav nebo údržby odpojte elektrický napájecí zdroj a uveďte do provozu bezpečnostní zařízení.

NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM:

Nepoužívejte robotickou sekačku s poškozeným napájecím kabelem transformátoru. Poškozený kabel může vést ke kontaktu s částmi pod napětím. Kabel musí být vyměněn výrobcem, jeho asistenční službou nebo osobou s odpovídající kvalifikací, aby se zabránilo jakémukoli riziku.

NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM:

Používejte pouze nabíječku a napájecí zdroj dodaný výrobcem. Použití nevhodné nabíječky a napájecího zdroje může způsobit úraz elektrickým proudem a/nebo přehřátí.

VAROVÁNÍ:

Pokud z akumulátoru vytéká kapalina, je třeba postižené součásti omýt vodou/neutralizačním prostředkem. Vyvarujte se jakéhokoli přímého kontaktu s kapalinou z akumulátoru. V případě zasažení očí vyhledejte lékaře.

VAROVÁNÍ:

Během provozu robotické sekačky se ujistěte, že se v pracovní oblasti nenacházejí žádné osoby, zejména děti a/nebo domácí zvířata. Pokud tomu tak není, naprogramujte činnost robotické sekačky v hodinách, kdy se v této oblasti nenachází žádné osoby.

VAROVÁNÍ:

Provozní oblast musí být omezena neprůchodným plotem. Zajistěte, aby byl plot vhodný, nebo během provozu dohlížejte na robotickou sekačku.

VAROVÁNÍ:

Používejte pouze originální náhradní díly.

STIGA

VAROVÁNÍ:

Neprovádějte neoprávněné zásahy do nainstalovaných bezpečnostních zařízení, nevyřazujte je z činnosti ani je neodstraňujte.

UPOZORNĚNÍ:

Zkontrolujte, zda se na trávníku nenachází žádné hračky, nástroje, větve, oblečení nebo jiné předměty, které by mohly zařízení poškodit.

ZÁKAZ:

Nesedejte si na robotickou sekačku.

ZÁKAZ:

Je-li robotická sekačka spuštěna, nikdy ji nezvedejte ke kontrole nože nebo pro přepravu. Nevkládejte ruce ani nohy pod zařízení.

ZÁKAZ:

Nepoužívejte robotickou sekačku, pokud je v provozu zavlažovač.

ZÁKAZ:

Nemyjte robotickou sekačku vysokotlakými tryskami vody a neponořujte jí, a to ani částečně, do vody.

ZÁKAZ:

Robotickou sekačku nepoužívejte, pokud nejsou všechny její části neporušené. Pokud jsou části poškozené, vyměňte je.

ZÁKAZ:

Je absolutně zakázáno použití a nabíjení robotické sekačky ve výbušném a hořlavém prostředí.

POVINNOST:

Pravidelně provádějte vizuální kontrolu robotické sekačky, abyste se ujistili, že nože a sekací mechanismus nejsou opotřebené nebo poškozené. Zkontrolujte, zda je robotická sekačka v dobrém provozním stavu.

POVINNOST:

Pečlivě si přečtěte celý návod, zejména všechny bezpečnostní informace, a ujistěte se, že mu zcela rozumíte. Pečlivě dodržujte pokyny pro provoz, údržbu a opravy.

POVINNOST:

Pracovníci, kteří provádí údržbu a opravy, musí být plně seznámeni se specifickými vlastnostmi a bezpečnostními předpisy robotické sekačky.

POVINNOST POUŽÍVAT RUKAVICE:

Používejte osobní ochranné prostředky určené Výrobcem, zejména při zásahu do sekacího mechanizmu používejte ochranné rukavice.

2.2. BEZPEČNOSTNÍ POKYNY

POVINNOST:

Před použitím si návod pečlivě přečtěte a uschovejte pro budoucí použití.

2.2.1. BEZPEČNÉ PROVOZNÍ POSTUPY

Školení

a. Pečlivě si přečtěte pokyny, seznamte se s ovládacími prvky a správným používáním stroje.
b. Nikdy nedovolte dětem, osobám se sníženými fyzickými, smyslovými nebo mentálními schopnostmi nebo bez zkušeností a znalostí nebo osobám, které nejsou obeznámeny s těmito pokyny, aby stroj používaly. Věk obsluhy mohou omezit místní předpisy.
c. Provozovatel nebo uživatel je odpovědný za nehody nebo nebezpečí, které mohou vzniknout třetí straně nebo na zařízení třetí strany.

Příprava

a. Zkontrolujte, zda je systém automatického vymezování obvodu správně nainstalován podle pokynů.
b. Pravidelně kontrolujte oblast, ve které se stroj používá, a odstraňte kameny, tyče, kabely a jiné cizí předměty, které by mohly bránit provozu.
c. Pravidelně vizuálně kontrolujte opotrebení nebo poškození nožů, šroubů nožů a sekací jednotku. Opotrebené nebo poškozené nože a šrouby vyměňte v párech, aby bylo zachováno vyvážení stroje.
d. Výstražné značky by měly být umístěny kolem pracovního prostoru stroje, pokud se používá na veřejných místech nebo přístupných veřejnosti. Značky musí obsahovat následující text: „Pozor! Automatická sekačka na trávu! Dodržujte bezpečnou vzdálenost od stroje! Dohlížejte na děti!“.

2.2.2. PROVOZ

Všeobecné informace

a. Neprovozujte stroj s vadnými kryty nebo chybějícími bezpečnostními zařizeními, například bez krytů.
b. Nepřibližujte ruce a nohy do blízkosti otáčejících se částí. Vždy se zdržujte v dostatečné vzdálenosti od výstupního otvoru.
c. Nedotýkejte se pohyblivých částí stroje, dokud se úplně nezastaví.
d. Při práci se strojem vždy noste pevnou obuv a dlouhé kalhoty.
e. Nezvedejte ani nepřepravujte stroj, je-li motor spuštěný.

f. Vyjměte deaktivační zařízení z jednotky:

• Před odstraněním překážky;
• Před kontrolou, čištěním nebo provozem stroje.

g. Nenechávejte stroj bez dozoru v blízkosti domácích zvířat, dětí nebo jiných osob.

Údržba a uschování

a. Utáhněte všechny šrouby a matice, aby byl stroj v bezpečném provozním stavu.
b. Často kontrolujte opotřebení robotické sekačky.
c. Opotřebované nebo poškozené součásti je nutné z bezpečnostních důvodů vyměnit.
d. Ujistěte se, že nože byly vyměněny pouze za vhodné náhradní díly.
e. Ujistěte se, že jsou akumulátory nabíjené pouze pomocí správné nabíječky doporučené výrobcem. Nevhodné použití může způsobit zásah elektrickým proudem, přehřátí nebo únik korozivních kapalin z akumulátoru.
f. V případě úniku elektrolytu omyjte vodou/neutralizačním prostředkem a v případě kontaktu s očima vyhledejte lékařskou pomoc atd.
g. Údržba stroje musí být provedena v souladu s pokyny výrobce.

Akumulátor / nabíječka akumulátoru

UPOZORNĚNÍ:

Lithium-iontové akumulátory mohou vybouchnout nebo způsobit požár, pokud jsou rozmontovány, vystaveny vodě, ohni nebo vysokým teplotám nebo v případě zkratu. S akumulátorem zacházejte opatrně, nerozebírejte jej a zabraňte jakémukoliv nesprávnému elektrickému nebo mechanickému namáhání. Nevystavujte akumulátor přímému slunečnímu světlu.

POZNÁMKA: Doporučuje se používat pouze a výhradně originální výrobky dodávané výrobcem. Neoriginální nebo nevhodné výrobky mohou poškodit robotickou sekačky nebo ohrozit osoby, zvířata a věci.

a. Akumulátor může být nainstalován a/nebo vyjmut ze sekačky trávy pouze prodejcem nebo servisním střediskem.
b. Nepoužívaný akumulátor skladujte na bezpečném místě mimo zdroje tepla nebo předměty, které by mohly způsobit zkrat (hřebíky, šrouby, kovové předměty různých druhů).
c. Nabíječku akumulátorů používejte daleko od hořlavých povrchů nebo látek a nejlépe na suchých místech.
d. Přepravujte akumulátor a nabíječku akumulátoru v originálním obalu.

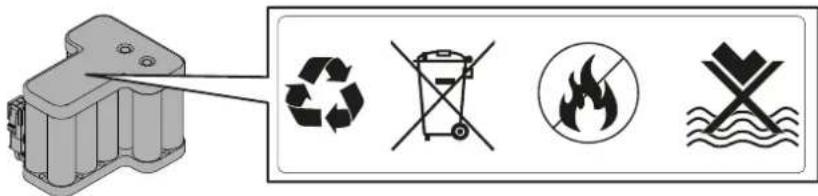

Ochrana životního prostředí

POZNÁMKA: Ochrana životního prostředí musí představovat významný a prioritní aspekt použití stroje ve prospěch občanského spolužití a prostředí, v němž žijeme.

a. Poškozené obaly a díly zlikvidujte v souladu s platnými předpisy v zemi použití.
b. Elektrická zařízení (robotické sekačky, akumulátory, napájecí zdroje atd.) zlikvidujte v souladu s evropskou směrnicí 2012/19/EU a v souladu s národními předpisy. Pro získání podrobnějších informací o likvidaci se obraťte na kompetentní organizaci, zabývající se ekologickou likvidací domovního odpadu, nebo na vašeho prodejce.
c. Doporučuje se oddělený sběr produktů a obalů.

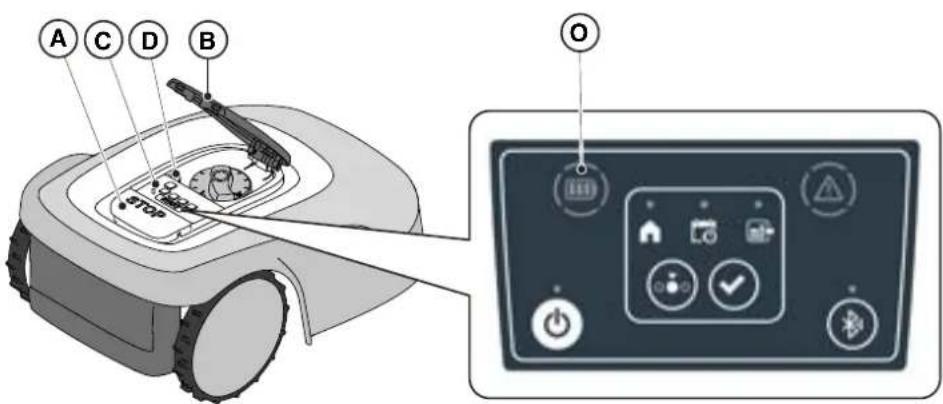

2.3. BEZPEČNÉ ZASTAVENÍ A VYPNUTÍ ROBOTICKÉ SEKAČKY

POVINNOST:

Před čištěním, přepravou nebo údržbou robotickou sekačku vždy bezpečně vypněte.

Požadavky a povinnosti:

- Bezpečnostní klíč.

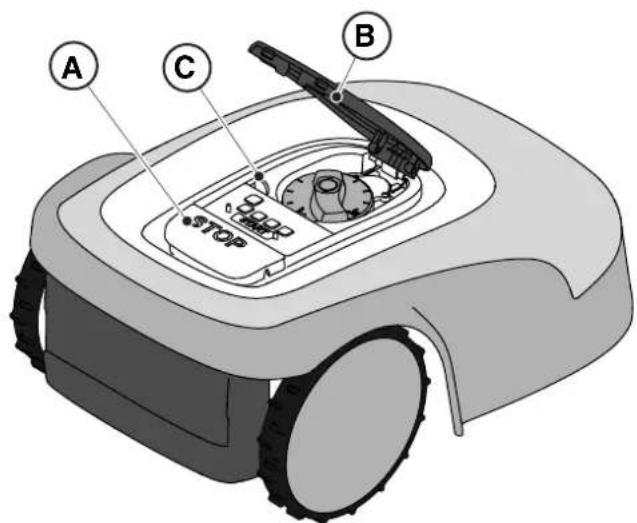

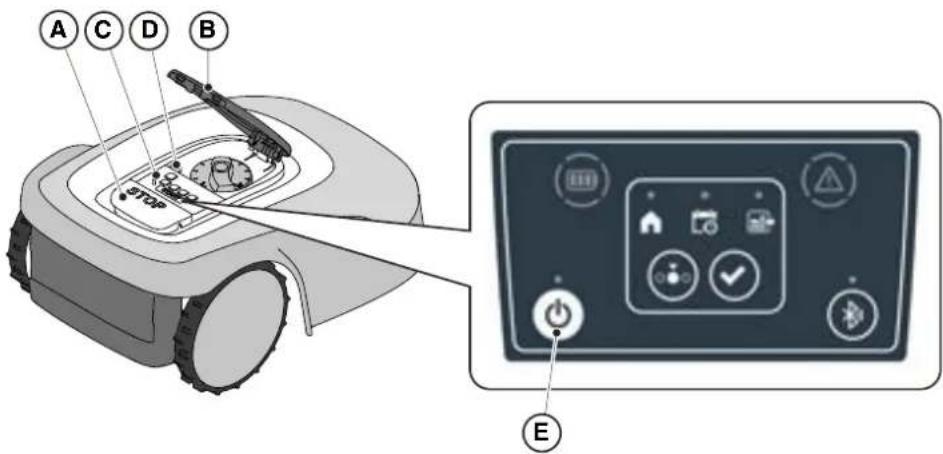

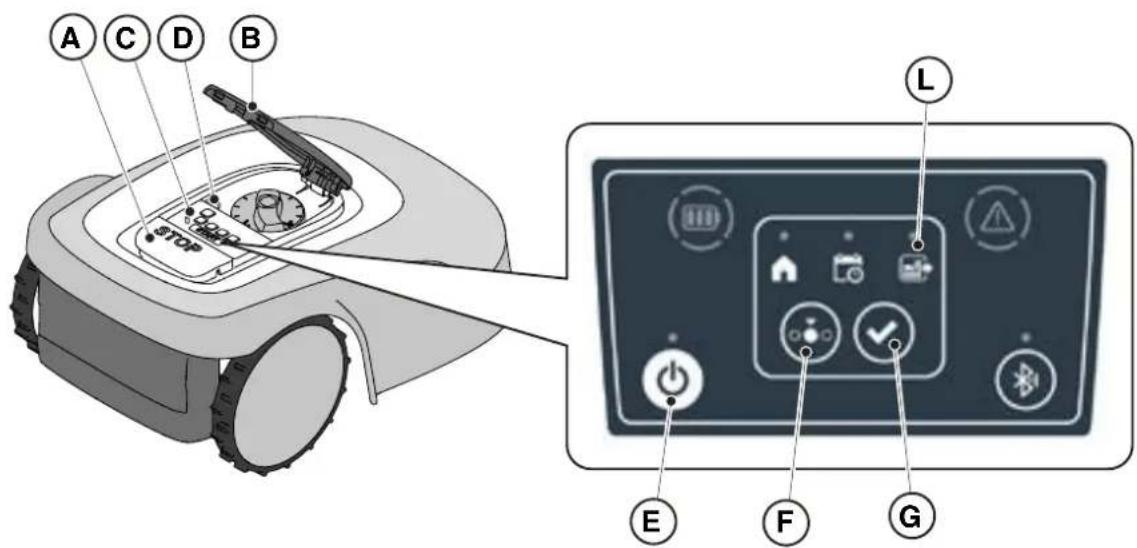

Postup:

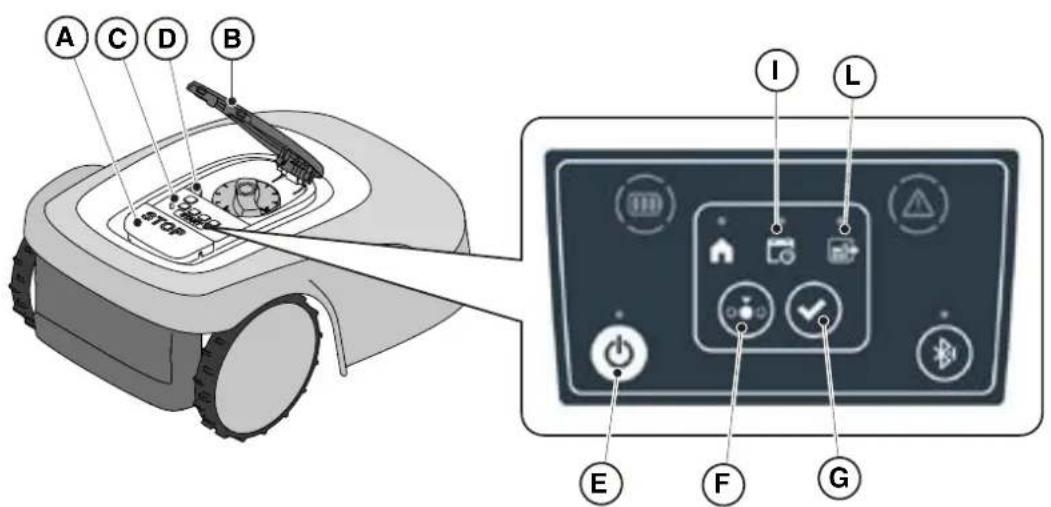

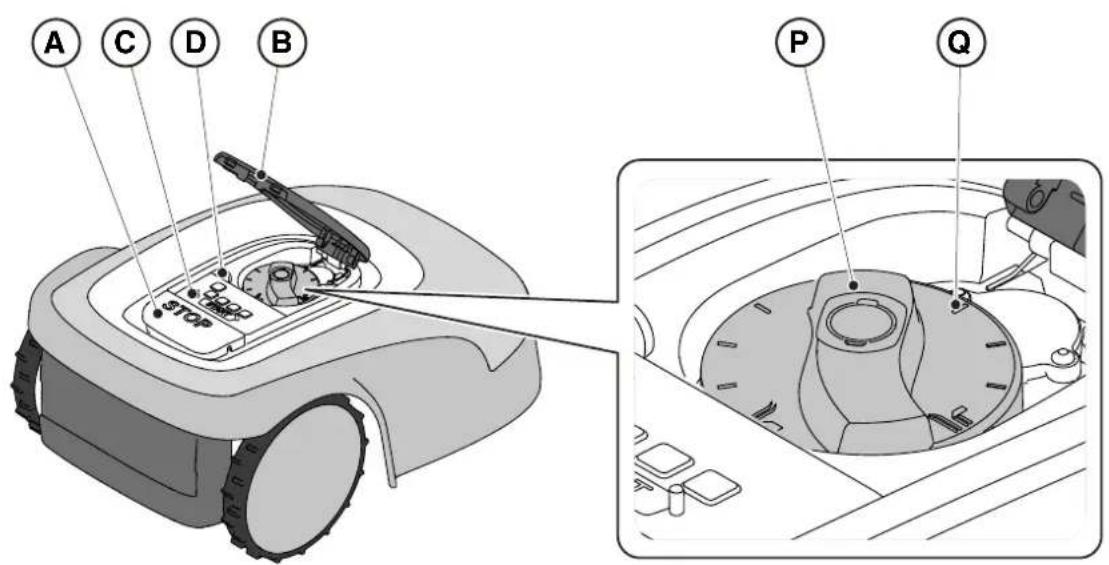

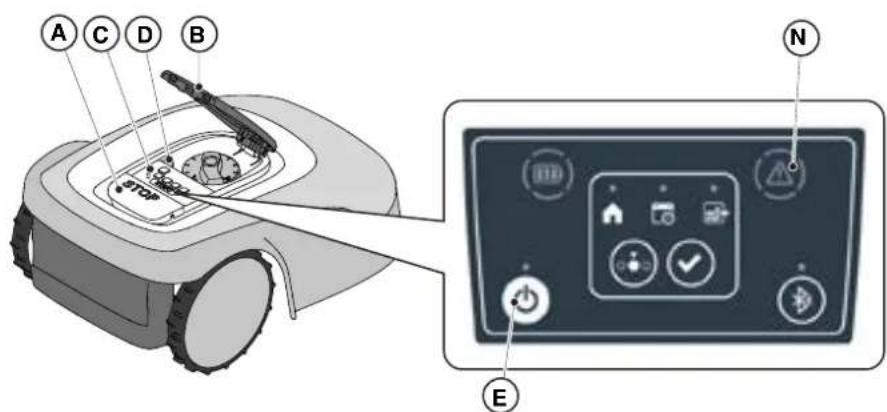

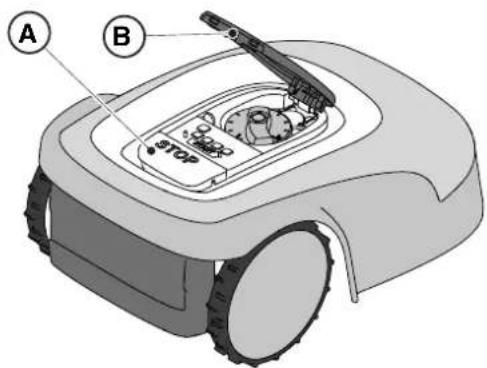

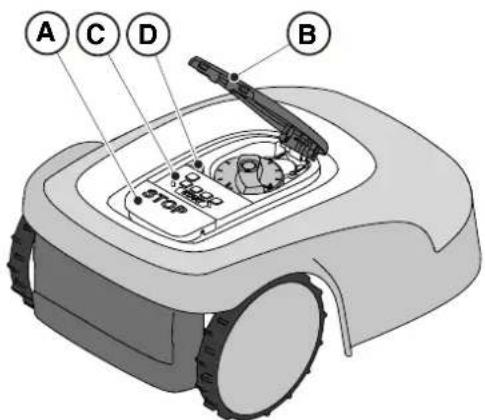

1. Stisknutím tlačítka „STOP“(A) bezpečně zastavíte robotickou sekačku a otevřete ochranný kryt (B).
2. Chcete-li robotickou sekačku bezpečně vypnout, vyjměte bezpečnostní klíček (C).
3. Zavřete ochranný kryt (B).
4. Robotická sekačka je bezpečně zastavená nebo vypnutá.

A C B STOP

3. ÚVOD

3.1. OBECNÝ ÚVOD

3.1.1. ÚČEL NÁVODU

Tento návod je nedílnou součástí zařízení a je určen k poskytování nezbytných informací k jeho používání.

Uchovávejte tento návod po celou dobu životnosti zařízení, aby byl v případě potřeby vždy k dispozici.

Příjemce návodu je uživatel zařízení, který si musí pečlivě přečíst informace v něm obsažené a přísně je aplikovat, aby byla chráněna bezpečnost osob a aby nedošlo k poškození.

Informace jsou vydány v původním jazyce výrobce (v italštině) a musí být přeloženy do jiného jazyka pro legislativní a/nebo obchodní požadavky.

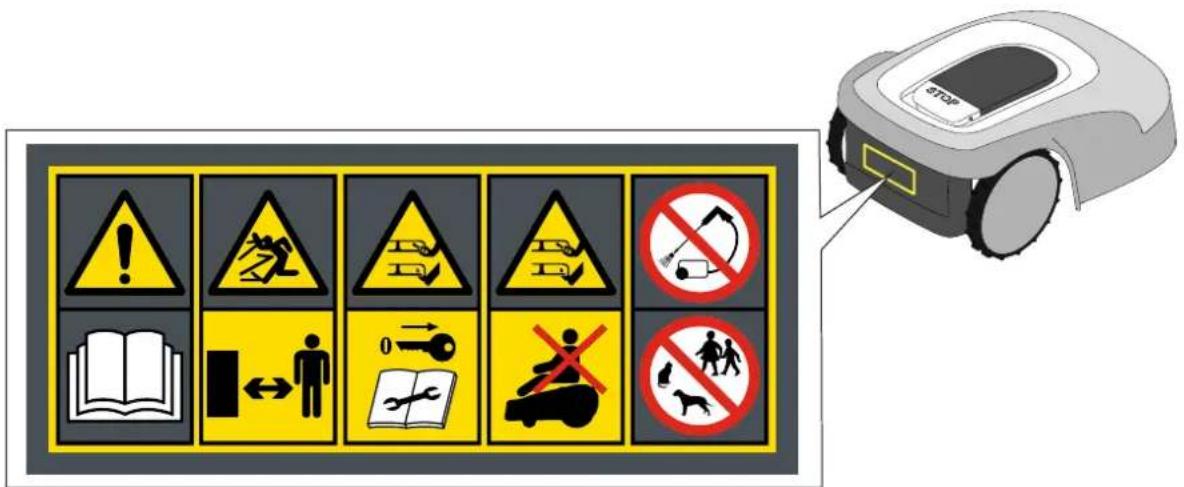

Následující symboly byly použity ke zdůraznění důležitých textů.

NEBEZPEČÍ \ VAROVÁNÍ \ UPOZORNĚNÍ:

Piktogramy obsažené v trojúhelníku se žlutým pozadím a černou čárou označují nebezpečí \ varování \ upozornění.

ZÁKAZ:

Piktogramy v přeškrtnutém kruhu s bílým pozadím a červenou čárou označují zákaz.

POVINNOST:

Piktogramy obsažené v modrém kruhu označují povinnost.

POZNÁMKA: Texty uvedené touto formou označují technické informace zvláštního významu, které nelze přehlížet.

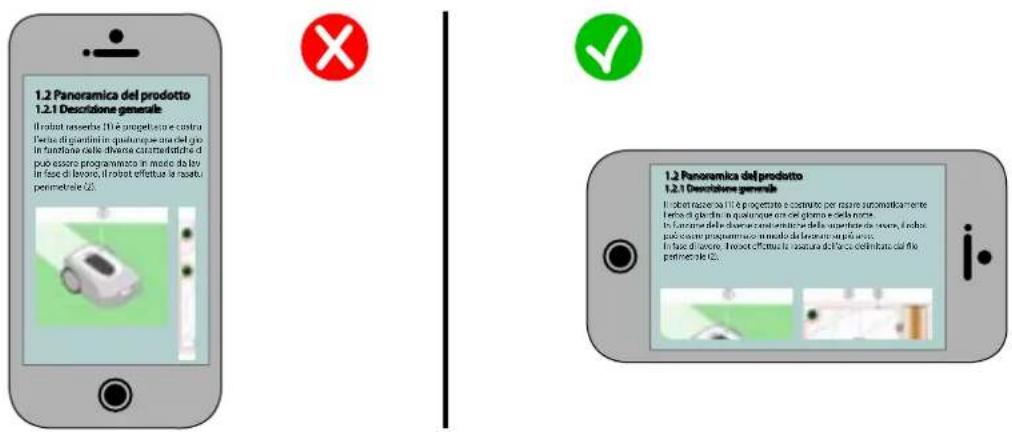

3.1.2. POKYNY PRO ČTENÍ Z CHYTRÉHO TELEFONU

Pro lepší čitelnost návodu se doporučuje ponechat chytrý telefon ve vodorovné poloze, jak je znázorněno na obrázku.

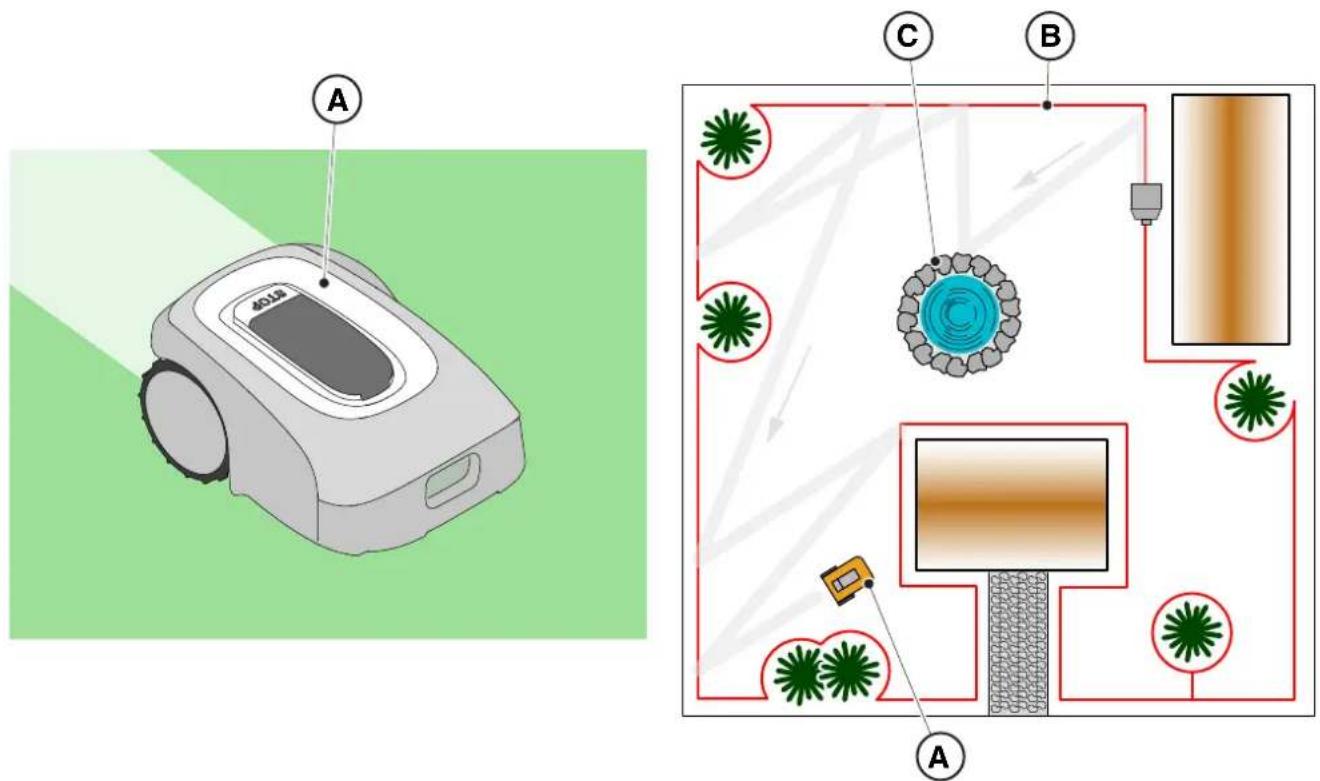

Robotická sekačka (A) je navržená a vyrobená pro automatické sekání trávy v zahradách kdykoli během dne i v noci.

V závislosti na různých vlastnostech povrchu, který má být posekán, lze robotickou sekačku naprogramovat tak, aby pracovala v několika zónách vymezených ohraničujícím vodičem.

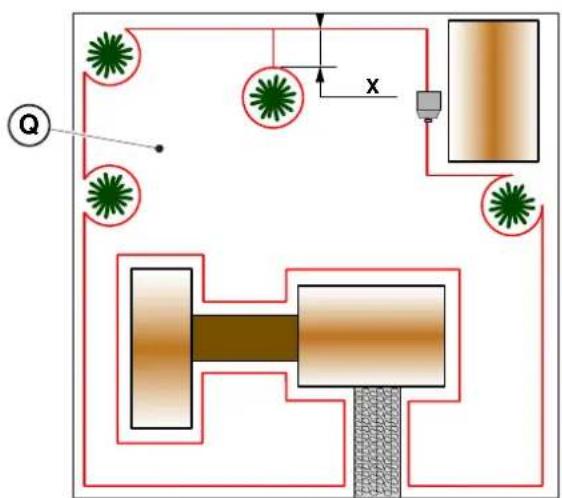

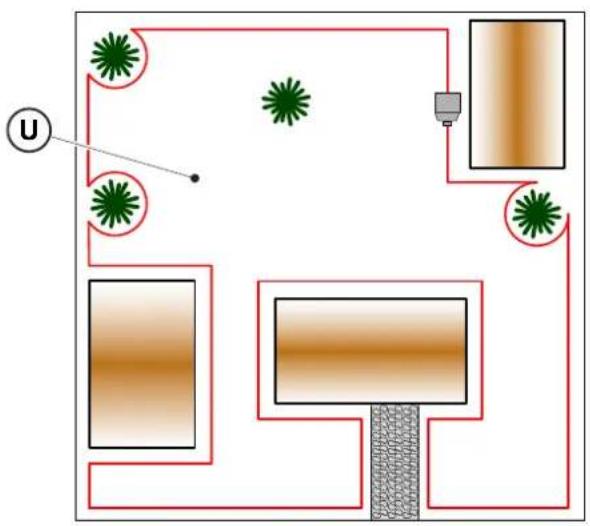

V provozní fázi robotická sekačka seká plochy vymezené ohraničujícím vodičem (B).

Když robotická sekačka detekuje ohraničující vodič (B) nebo narazí na překážku (C), náhodně změní svůj směr.

Na základě náhodného principu provozu („random“), robotická sekačka provede kompletní automatické sekání vymezeného trávníku.

Jakákoli jiné použití může být nebezpečné a může způsobit ublížení na zdraví osob a/nebo škody na majetku. Mezi nesprávná použití patří (jako příklad, ale nejen): přeprava osob, dětí nebo zvířat na stroji; nechat se přepravovat strojem; používat stroj k tažení nebo tlačení břemen; používat stroj pro sečení netravnaté vegetace.

A 4018 C B A

3.2.2. HLAVNÍ KOMPONENTY

(A) Robotická sekačka
(B) Nabíjecí základna
(C) Startovací sada

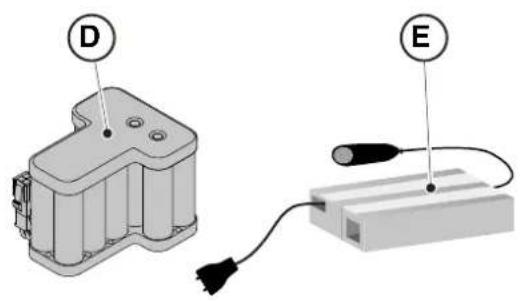

(D) Akumulátor (uvnitř robotické sekačky)
(E) Napájecí zdroj nabíjecí základny

(C1) Návod k obsluze
(C2) Upevňovací šrouby nabíjecí základny
(C3) Blister s noži a upevňovacími šrouby
(C4) Konektory pro nabíjecí základnu
(C5) Štítek „APP LOCK“
(C6) Spoj ohraničujícího vodiče
(C7) Bezpečnostní klíč

A B C C1 C2 C3 C4 C5 C6 C7 APP LOCK

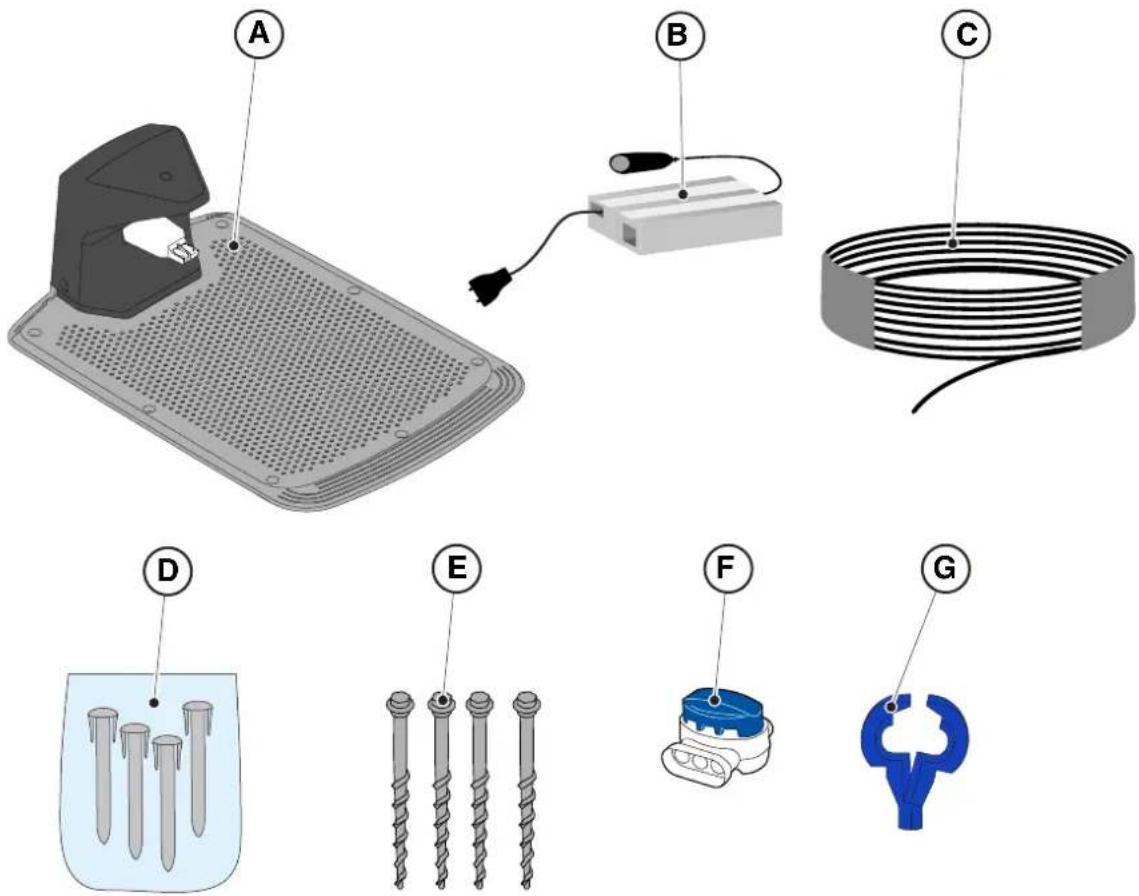

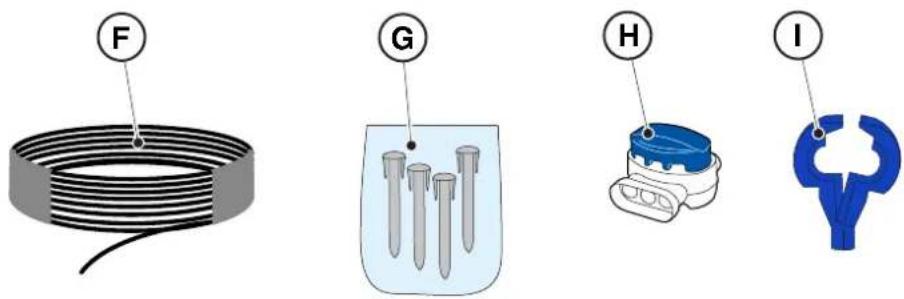

- Instalační sada (volitelné příslušenství pro G 600 a G 1200)

(F) Ohraničující vodič
(G) Upevňovací kolíky ohraničujícího vodiče
(H) Spojka ohraničujícího vodiče
(I) Konektory nabíjecí základny

Viz kap. 9 „Příslušenství“

Zde jsou všechny pokyny ke správnému vybalení:

1. Otevřete balení robotické sekačky;
2. Vyjměte balení „Startovací sady“;
3. Vyjměte horní ochranou lepenku;
4. Vyjměte robotickou sekačku;
5. Vytáhněte nabíjecí základnu.

UPOZORNĚNÍ:

Ujistěte se, že jste z robotické sekačky před použitím odstranili veškerý obalový materiál.

UPOZORNĚNÍ:

Abyste zabránili zranění nebo poškození, bud’te opatrní při vybalování robotické sekačky a vyhněte se kontaktu se sekacími noži nebo jinými nebezpečnými prvky.

Dále jsou uvedeny všechny symboly, které se nacházejí na robotické sekačce:

Před spuštěním výrobku si přečtěte pokyny pro uživatele.

UPOZORNĚNÍ:

Nebezpečí vymrštění předmětů proti tělu.

Během provozu dodržujte bezpečnou vzdálenost od stroje.

UPOZORNĚNÍ:

Nevkládejte ruce ani nohy do krytu sekacího zařízení.

Před prací na stroji nebo před jeho zvednutím odstraňte deaktivační zařízení.

UPOZORNĚNÍ:

Nevkládejte ruce ani nohy do krytu sekacího zařízení.

Na stroj nestoupejte.

ZÁKAZ:

K čištění nebo mytí stroje nepoužívejte vysokotlaké čisticí prostředky.

ZÁKAZ:

Během provozu stroje se ujistěte, že se v pracovní oblasti nenacházejí žádné osoby (zejména děti, starší osoby nebo osoby se zdravotním postižením) a domácí zvířata.

Během provozu stroje udržujte domácí zvířata, děti a ostatní osoby v bezpečné vzdálenosti.

Dále jsou uvedeny všechny symboly, které se nacházejí na akumulátoru:

Před spuštěním výrobku si přečtěte pokyny pro uživatele.

Nelikvidujte akumulátor jako běžný domovní odpad.

Zlikvidujte akumulátor v příslušných autorizovaných sběrných střediscích.

Nevhazujte akumulátor do ohně a nevystavujte jej zdrojům tepla.

Neponořujte akumulátor do vody a nevystavujte jej vlhkosti.

3.5. VŠEOBECNÉ POKYNY PRO ČTENÍ NÁVODU

Následující text popisuje kritéria použitá pro přípravu tohoto dokumentu.

1. Název tématu (A)
2. Požadavky a vybavení pro provádění postupu (B)
3. Popis postupu (C)
4. Obrázky popisu postupu (D)
5. Název sekce aplikace (E)
6. Postup pri navigaci v aplikaci (F)

Neprovádějte neoprávněné zásahy do nainstalovaných bezpečnostních zařízení, nevyřazujte je z činnosti ani je neodstraňujte.

POZNÁMKA: Pro získání podrobnějších objasnění o instalaci výrobku se obraťte na prodejce výrobků značky STIGA.

4.2. SOUČÁSTI PRO INSTALACI

(A) Nabíjecí základna
(B) Napájecí zdroj
(C) Ohraničující vodič (součást instalační sady)
(D) Kolíky k připevnění ohraničujícího vodiče (součást instalační sady)
(E) Upevňovací šrouby nabíjecí základny
(F) Spojka ohraničujícího vodiče (součást instalační sady)
(G) Konektory pro nabíjecí základnu (součást instalační sady)

Viz kap. 9 „Příslušenství“

Následující postup slouží k ověření požadavků a přípravě zahrady před zahájením instalace.

4.3.1. KONTROLA ZAHRADY:

• Prozkoumejte celou oblast, abyste správně ověřili stav zahrady, překážek a oblastí, které mají být vyloučeny.
• Zkontrolujte, zda je sekaný trávník rovnoměrný, bez jamek, kamenů nebo jiných překážek, a v případě potřeby proved'te příslušné rekultivační práce.

POZNÁMKA: Vyrovnejte povrch tak, aby se v po dešti netvořily louže.

POZNÁMKA: Při první instalaci musí být počáteční výška trávy v provozním rozsahu robotické sekačky: 20 - 60 mm. V případě potřeby připravte zahradu pomocí tradiční sekačky na trávu.

4.3.2. KONTROLY PRO INSTALACI NABÍJECÍ ZÁKLADNY A NAPÁJECÍHO ZDROJE

	NEBEZPEČÍ ÚRAZU ELEKTRICKÝMPROUDEM:Aby bylo možné provést elektrické připojení, je nutné, aby byla v blízkosti místa instalace nainstalována elektrická zásuvka. Ujistěte se, že připojení k napájecímu zdroji je v souladu se zákony platnými v zemi, ve které se používá.		NEBEZPEČÍ ÚRAZU ELEKTRICKÝMPROUDEM:Napájecí zdroj nepřipojujte do elektrické zásuvky, pokud jsou zástrčka nebo kabel poškozeny.Poškozený kabel nepřipojujte a nedotýkejte se jej, dokud není odpojen od napájení.Poškozený kabel může vést ke kontaktu s částmi pod napětím.
	NEBEZPEČÍ ÚRAZUELEKTRICKÝM PROUDEM:Dodávaný obvod musí být chráněn diferenciálním spínačem (RCD) s aktivačním proudem nepřesahujícím 30 mA.

Postup:

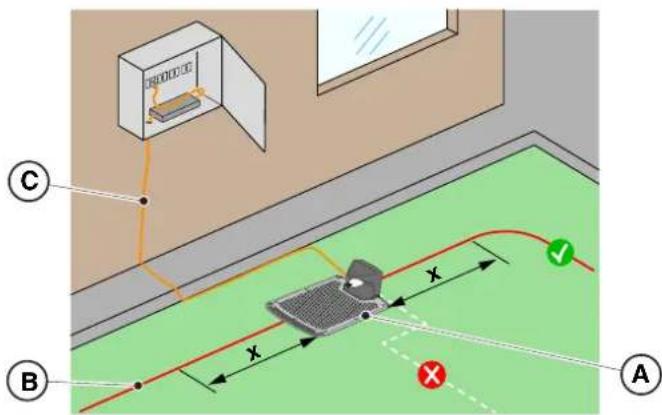

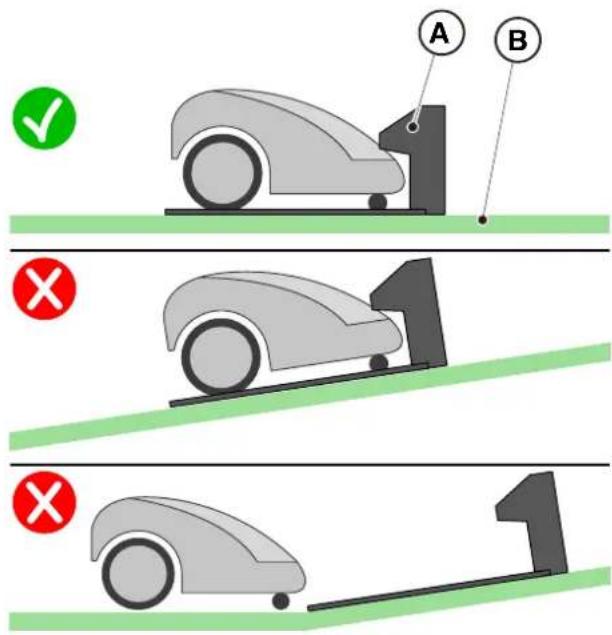

1. Na okraji trávníku připravte rovný povrch pro umístění nabíjecí základny (A), nejlépe ve větší části zahrady a v blízkosti elektrické zásuvky.
2. Ujistěte se, že je dostatek místa pro instalaci nabíjecí základny na přímočarém úseku ohraničujícího vodiče (B), aby vzdálenost základny od případných krivočarých úseků byla nejméně X = 200 cm. Terén musí být dokonale rovný a kompaktní, aby nedošlo k deformaci plochy nabíjecí základny.

Napájecí kabel (C), napájecí zdroj, prodlužovací kabel i jakýkoli jiný elektrický kabel, který není součástí výrobku, musí zůstat na vnější straně prostoru sekání kvůli jeho udržení v bezpeční vzdálenosti od nebezpečných součástí v pohybu a kvůli zabránění poškození kabelů, které by mohlo vést ke styku se součástmi pod napětím.

1. Zkontrolujte, zda oblast zvolená pro instalaci nabíjecí základny (D) je alespoň 400 cm od nabíjecí základny (E) případné druhé robotické sekačky.

UPOZORNĚNÍ:

Nadměrná blízkost mezi dvěma nabíjecími základnami může způsobit rušení (viz odst. 4.7.14)

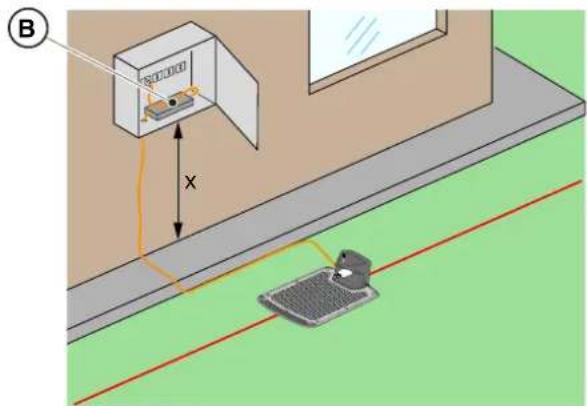

1. Připravte prostor pro instalaci napájecího zdroje (B) tak, aby byl chráněn před slunečním zářením, a aby se za žádných atmosférických podmínek nemohl ocitnout ponořený ve vodě.

POZNÁMKA: Doporučujeme nainstalovat napájecí zdroj (B) do uzavřeného prostoru chráněného před povětrnostními vlivy. V poloze, která není snadno přístupná neoprávněným osobám, jako jsou děti (X > 160 cm).

B X

4.3.3. HLAVNÍ KONTROLY PRO INSTALACI OHRANIČUJÍCÍHO VODIČE

1. Ověřte, zda je maximální sklon pracovní oblasti menší nebo roven 45 % (E) a je v souladu s pravidly na níže uvedených obrázcích:

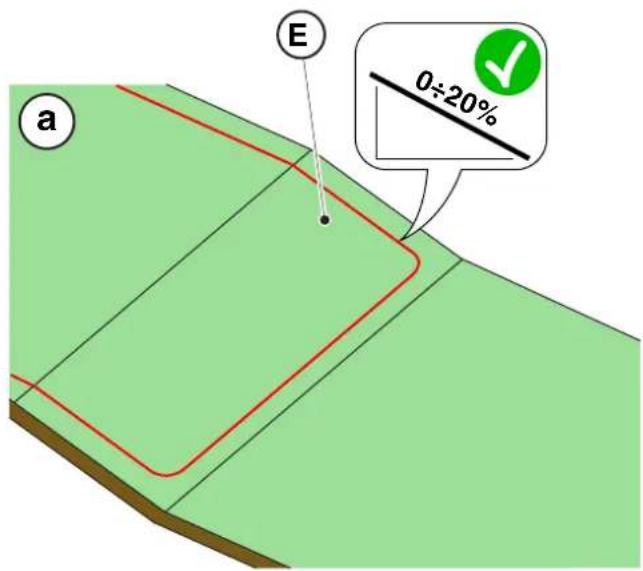

a) je-li sklon ≤ 20 %, může být na něj nainstalován ohraničující vodič, jak je znázorněno na obrázku;

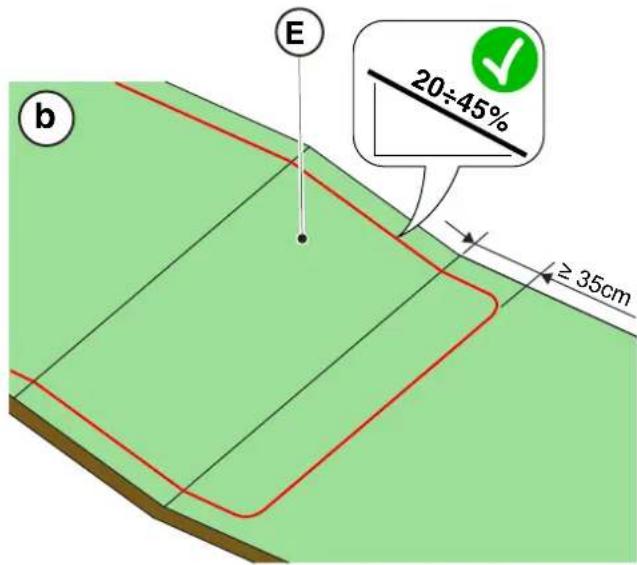

b) je-li sklon větší než 20 % a ≤ 45 %, instalace musí pokrýt plochu na svahu s ohledem na vzdálenost uvedenou na obrázku;

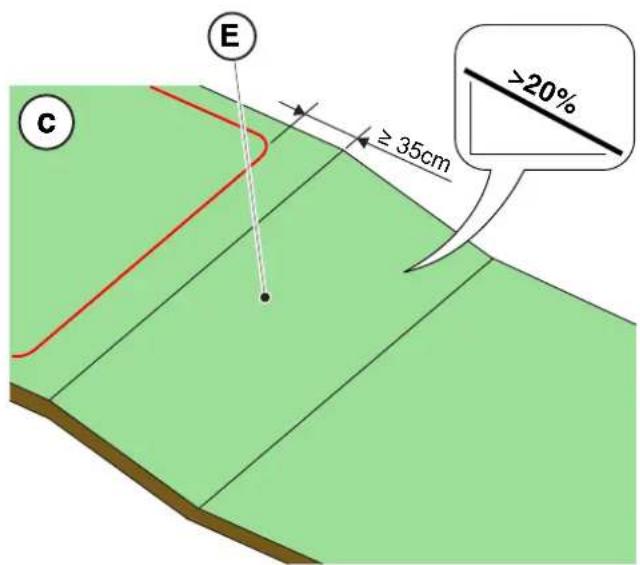

c) je-li sklon > 20 % a plocha na svahu není součástí částí zahrady, která má být posekaná, musí být dodržena vzdálenost znázorněná na obrázku;

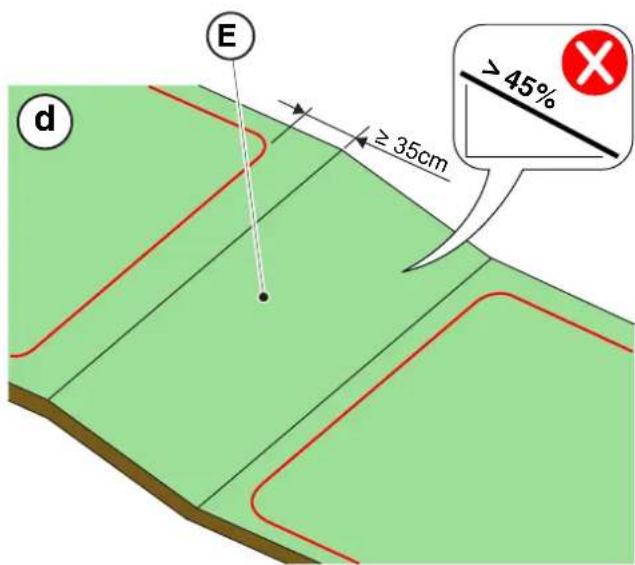

d) je-li sklon větší než > 45 %, je nutné vyloučit plochu na svahu s ohledem na vzdálenost uvedenou na obrázku.

E 0÷20% a

E 20÷45% ≥ 35cm b

E ≥ 35cm >20% C

Robot může sekat povrchy s maximálním sklonem 45 %.

Pokud nebudete postupovat podle pokynů, robot by mohl sklouznout a opustit pracovní prostor

UPOZORNĚNÍ:

Oblasti se sklonem vyšším, než jsou jeho přípustné hodnoty, nelze sekat. Proto umístěte ohraničující vodič před svah a vylučte tak nevhodnou plochu ze sekání.

1. Zkontrolujte celý pracovní povrch: zkontrolujte překážky a oblasti, které mají být vyloučeny z pracovní oblasti (F), která musí být vymezena ohraničujícím vodičem (G).

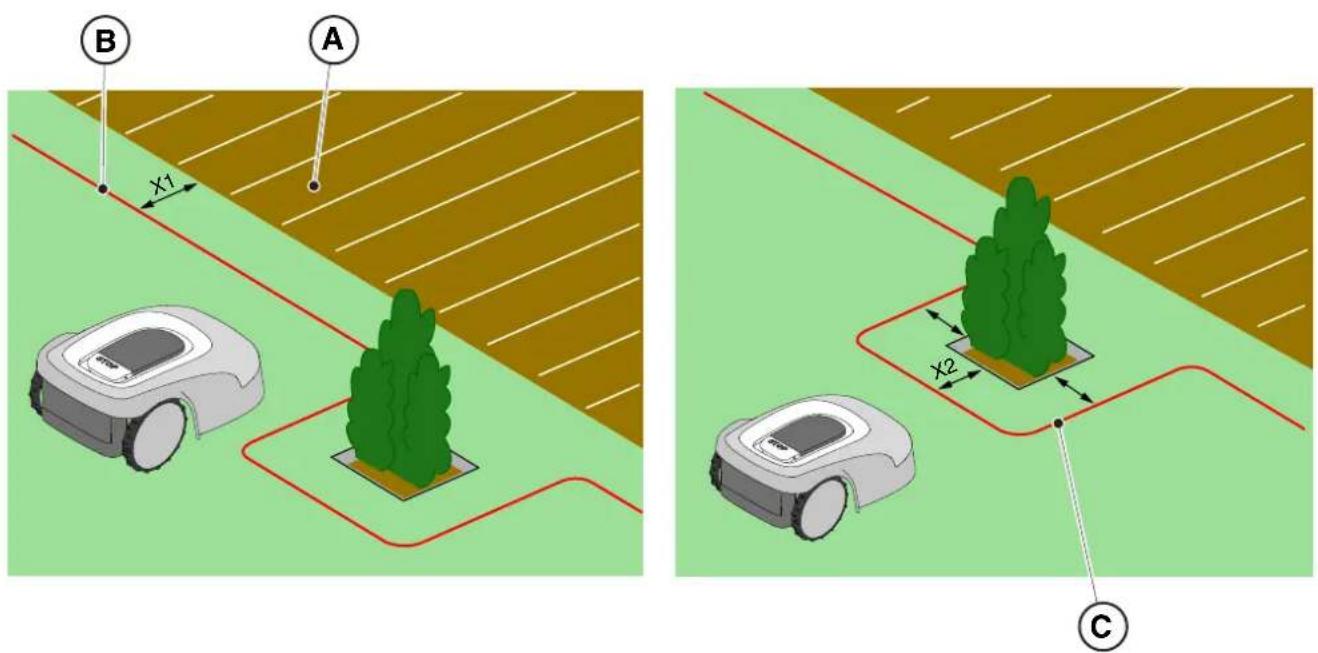

1. Pokud je povrch nebo cesta (A) na stejné úrovni jako trávník, umístěte ohraničující vodič (B) do vzdálenosti X1 = 5 cm od okraje povrchu.

2. V blízkosti trávníku ve stejné úrovni, kovové šachty, sprchového koutu nebo elektrických kabelů umístěte ohraničující vodič (C) ve vzdálenosti alespoň X2 = 30 cm.

A B X1 X2 C

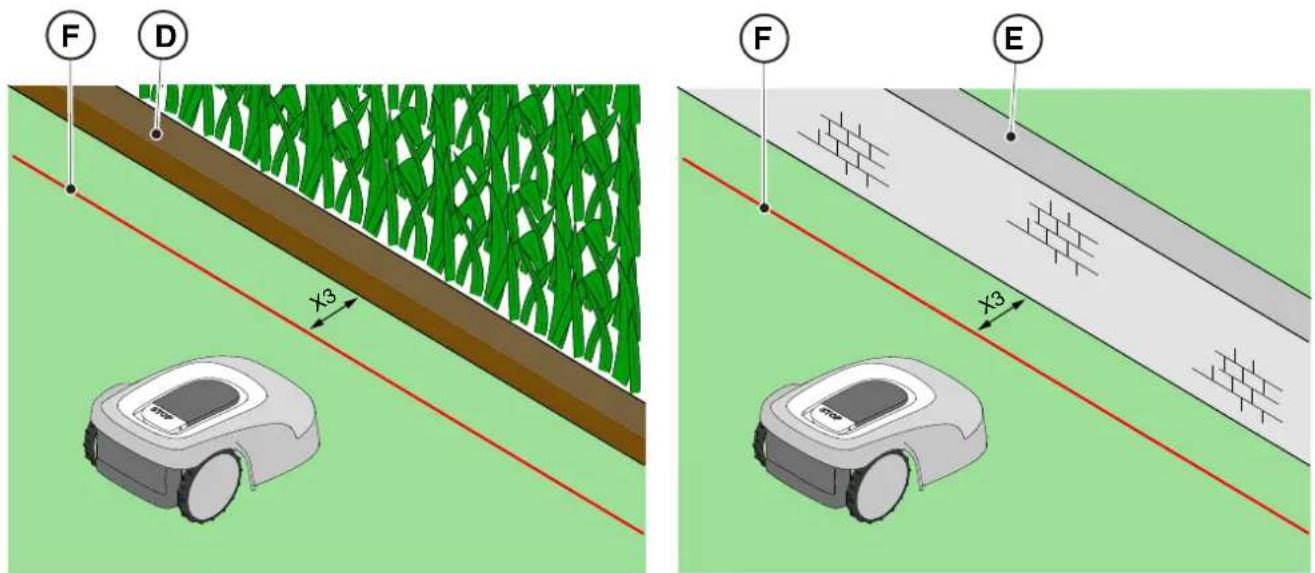

1. V případě překážky, například příkopu (D), stěny nebo zítky (E), umístěte ohraničující vodič (F) do vzdálenosti alespoň X3 = 35 cm od překážky.

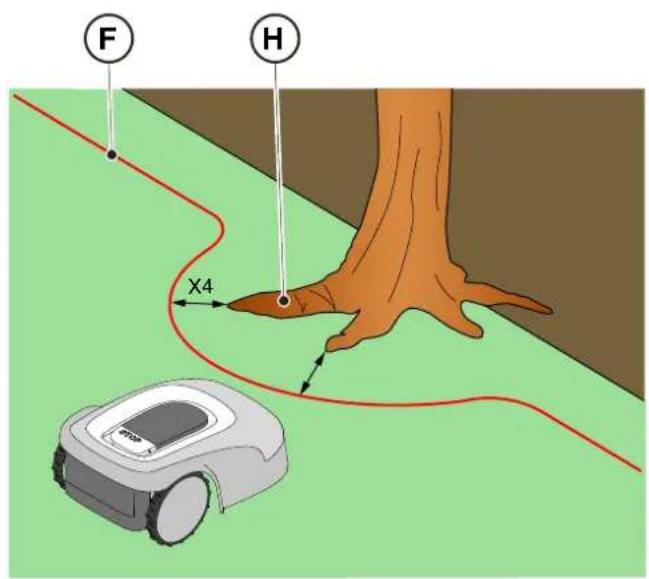

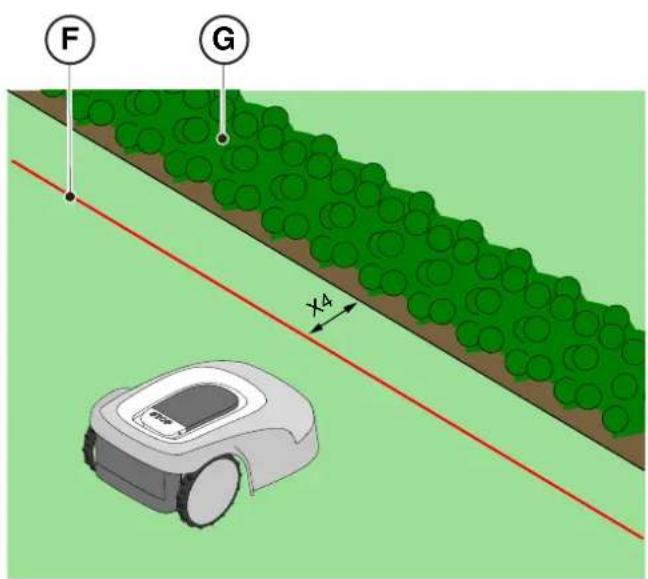

1. V případě živého plotu (G) nebo rostliny s vyčnívajícími kořeny (H), umístěte ohraničující vodič (F) ve vzdálenosti alespoň X4 = 30 cm.

F G X4

F H X4

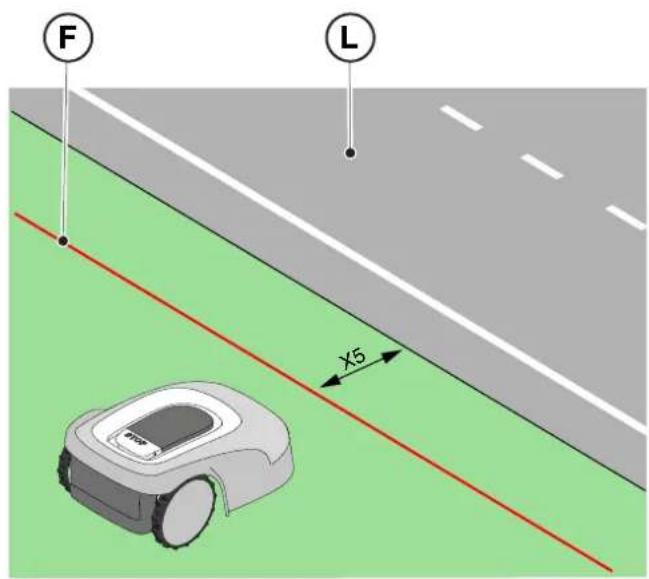

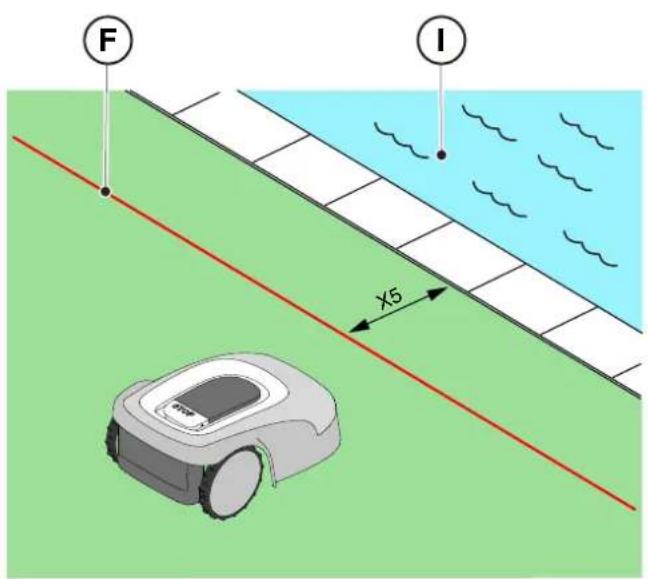

1. Pokud je k dispozici bazén nebo jezírko s přepadem (I), nechráněné veřejné komunikace (L), umístěte ohraničující vodič (F) ve vzdálenosti alespoň X5 = 90 cm.

F I x5

F L X5

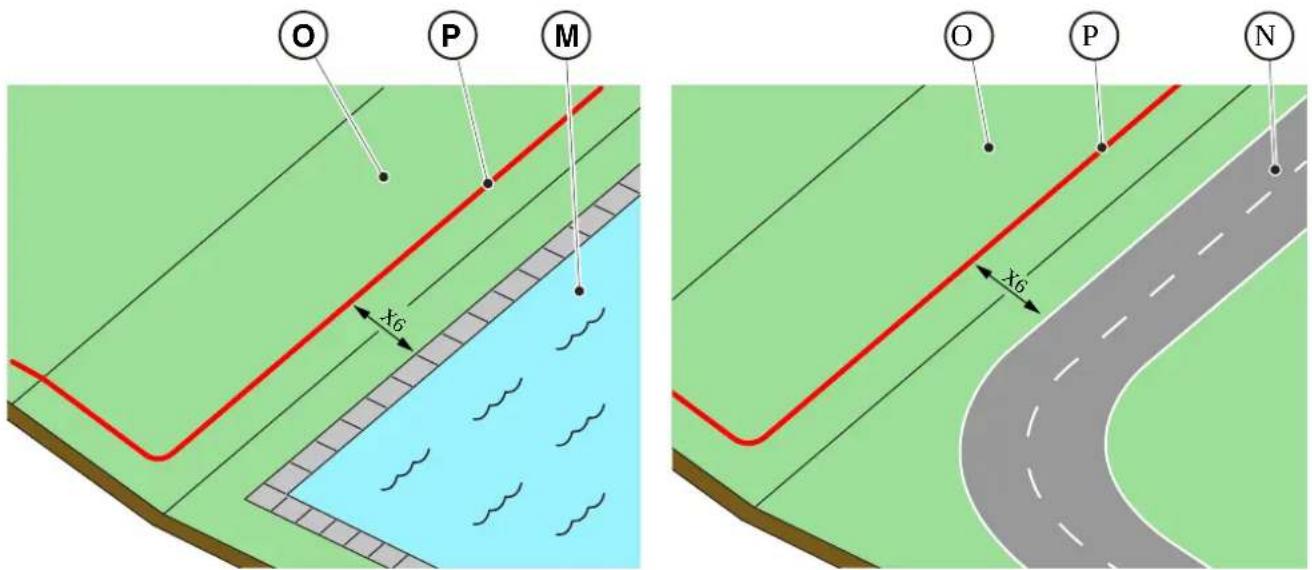

1. Je-li se na konci svahu (O) bazén (M) nebo silnice (N), umístěte ohraničující vodič (P) ve vzdálenosti alespoň X6 = 150 cm.

UPOZORNĚNÍ:

Když je sklon v závislosti na modelu větší než 45 %, je třeba prostor sklonu vyloučit ze sekání (viz odst. 4.3).

Provozní oblast musí být omezena neprůchodným plotem. Zajistěte, aby byl plot vhodný, nebo během provozu dohlížejte na robotickou sekačku.

4.4.2. OHRANIČENÍ PŘEKÁŽEK

Postup:

1. Je-li minimální průchod mezi dvěma různými úseky ohraničujícího vodiče X ≥ 70 cm, lze překážku vymezit podle obrázku (Q), a to překrýváním úseků vodiče tam a zpět bez jejich překřížení (R).

2. Vymezení překážky (S):

3. Ohraničující vodič umístěte až k překážce a kolem ní;

4. Vodič přived’te zpět podél předchozí trasy jeho překrytím pod stejným kolíkem, aniž by se vytvořila křížení (R).

R S x

POZNÁMKA: Aby robotická sekačka fungovala správně, musí být minimální délka překrytého ohraničujícího vodiče (R) X = 70 cm.

1. Pokud je minimální průchod mezi dvěma různými úseky ohraničujícího vodiče X < 70 cm, překážku lze vymezit vzdálením dvou částí vodiče tam a zpět o Y ≥ 30 cm, jak je znázorněno na obrázku (T). Pokud je překážka dostatečně silná, nemusí být chráněná, jak je znázorněno na obrázku (U).


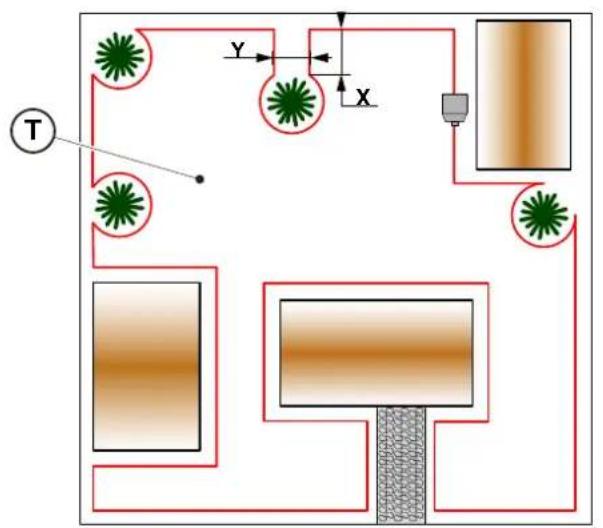

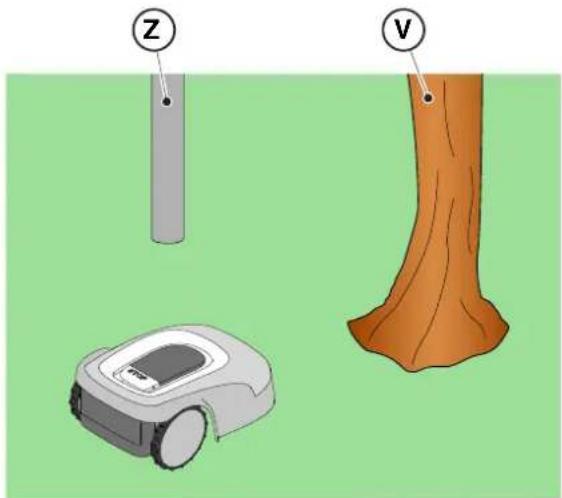

1. Obecně se doporučuje vymezit překážky, ale pokud existují lokalizované překážky, které odolávají nárazům, jako jsou stromy bez vyčnívajících kořenů (V) nebo sloupy (Z), není nutné je vymezit.

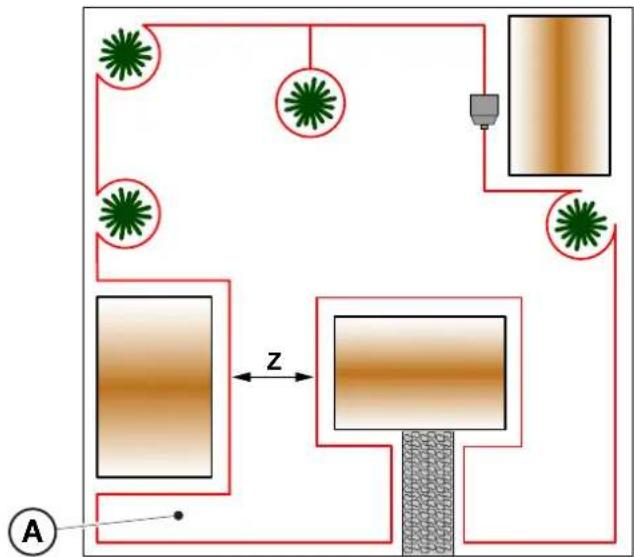

1. V případě koridorů musí být vzdálenost mezi dvěma různými úseky ohraničujícího vodiče Z ≥ 70 cm.
2. V případě průchodu mezi dvěma různými úseky vodiče Z < 70 cm je oblast (A) považována za „Uzavřenou oblast” a robotická sekačka do ní nemůže automaticky vstoupit.

POZNÁMKA: Postup programování robotické sekačky týkající se konfigurace zahrady s „uzavřeným prostorem” je uveden v odst. 4.7.5 „Uzavřený prostor“ (Closed Area).

4.5. OZNAČENÍ KOMPONENTŮ

	NEBEZPEČÍ ÚRAZUELEKTRICKÝM PROUDEM:Používejte pouze nabíječkua napájecí zdroj dodanývýrobcem. Nevhodné použitímůže způsobit úraz elektrickýmproudem a/nebo přehřátí.		VAROVÁNÍ:Dodávaný obvod musí býtchráněn diferenciálnímspínačem (RCD) s aktivačnímproudem nepřesahujícím 30mA.
	NEBEZPEČÍ ÚRAZUELEKTRICKÝM PROUDEM:Aby bylo možné provéstelektrické připojení, je nutné,aby byla v blízkosti místainstalace nainstalovánaelektrická zásuvka. Ujistěte se,že připojení k napájecímu zdrojije v souladu se zákony platnýmiv zemi, ve které se používá.		NEBEZPEČÍ ÚRAZUELEKTRICKÝM PROUDEM:Elektrické napájení připojteaž po dokončení všechinstalačních operací. V případěpotřeby během instalacevypněte hlavní elektrickénapájení.

4.5.1. INSTALACE OHRANIČUJÍCÍHO VODIČE

UMÍSTĚNÍ S KOLÍKY

VAROVÁNÍ: Nebezpečí pořezání rukou.

VAROVÁNÍ: Nebezpečí odletků do očí.

Požadavky a povinnosti:

• Nízká tráva po celé trase • Kladivo
• Ohraničující vodič • Rukavice
• Upevňovací kolíky • Brýle
- Spojky ohraničujícího vodiče • Elektrikářské nůžky
- Upínadlo

POVINNOST POUŽÍVAT RUKAVICE: Abyste zabránili nebezpečí pořezání rukou, používejte ochranné rukavice.

POVINNOST POUŽÍVAT BRÝLE: Abyste zabránili nebezpečí vniknutí prachu do očí, používejte ochranné brýle.

Postup:

1. Ohraničující vodič (A) umístěte vycházeje od oblasti instalace nabíjecí základny.
2. Vodič umístěte podél celé trasy a zajistěte jej příslušnými kolíky (B), vzdálenými od sebe asi 100 cm. Dodržujte přitom požadavky na instalaci (viz odst. 4.3 a odst. 4.4).
3. Nechte 2 m vodiče navíc, které odstřihnete později podle požadované délky.

POZNÁMKA: Na nerovných úsecích dbejte na to, aby se kabel (A) nekroutil. Vodič umístěte tak, aby se vytvořil pravidelný oblouk o poloměru přibližně 20 cm

POZNÁMKA: Ohraničující vodič použitý pro instalaci musí být dlouhý nejméně 40 m. Když je délka vodiče menší, je třeba nainstalovat rezistor pro malé obvody (viz odst. 4.5.4. a kap. 9 „Příslušenství“).

UPOZORNĚNÍ:

Ujistěte se, že je vodič v kontaktu se zemí po celé trase, aby nedošlo k jeho poškození robotickou sekačkou.

Prodejce STIGA může ohraničující vodič nainstalovat také do země pomocí speciálního stroje, aniž by se musely používat kolíky.

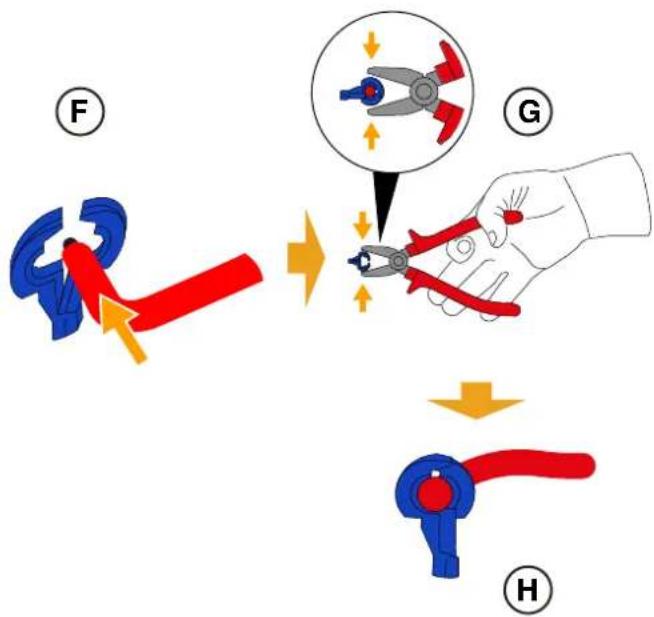

4.5.2. SPOJ OHRANIČUJÍCÍHO VODIČE

VAROVÁNÍ:Nebezpečí pořezání rukou.

VAROVÁNÍ:Nebezpečí odletků do očí.

Požadavky a povinnosti:

• Spojka ohraničujícího vodiče • Rukavice
  • Elektrikářské nůžky • Brýle
• Upínadlo

POVINNOST POUŽÍVAT RUKAVICE:

Abyste zabránili nebezpečí pořezání rukou, používejte ochranné rukavice.

POVINNOST POUŽÍVAT BRÝLE:

Abyste zabránili nebezpečí vniknutí prachu do očí, používejte ochranné brýle.

Při instalaci vodiče nebo v případě náhodného přetržení může být nutné použít spojky.

Postup:

1. Odpojte nabíjecí základnu od elektrického napájení.
2. Umístěte ohraničující vodič, viz obr. (A).
3. Zasuňte konce vodičů do spojky, viz obr. (B).
4. Zcela stiskněte tlačítko na horní straně spojky pomocí kleští, viz obr. (C).
5. Ohraničující vodič je správně namontován ve spojce (D).

ZÁKAZ:

Nepoužívejte izolační pásku nebo spojky jiného druhu, které nezajišťují správnou izolaci (očka, svorky apod.). Vlhkost v zemi způsobuje oxidaci a přerušení ohraničujícího vodiče.

A BCD C

4.5.3. INSTALACE NABÍJECÍ ZÁKLADNY

	VAROVÁNÍ:Nebezpečí pořezání rukou.		VAROVÁNÍ:Nebezpečí odletků do očí.
	NEBEZPEČÍ ÚRAZU ELEKTRICKÝMPROUDEM:Elektrické napájení připojte až po dokončení všech instalačních operací. V případě potřeby během instalace vypněte hlavní elektrické napájení.

Požadavky a povinnosti:

• Rovný povrch • Kompaktní povrch
• Nabíjecí základna • Ohraničující vodič
• Zásobovač • Upevňovací kolíky
- Šroubovák • Kladivo
• Elektrikářské nůžky • Rukavice
- Brýle

POVINNOST POUŽÍVAT RUKAVICE:

Abyste zabránili nebezpečí pořezání rukou, používejte ochranné rukavice.

POVINNOST POUŽÍVAT BRÝLE: Abyste zabránili nebezpečí vniknutí prachu do očí, používejte ochranné brýle.

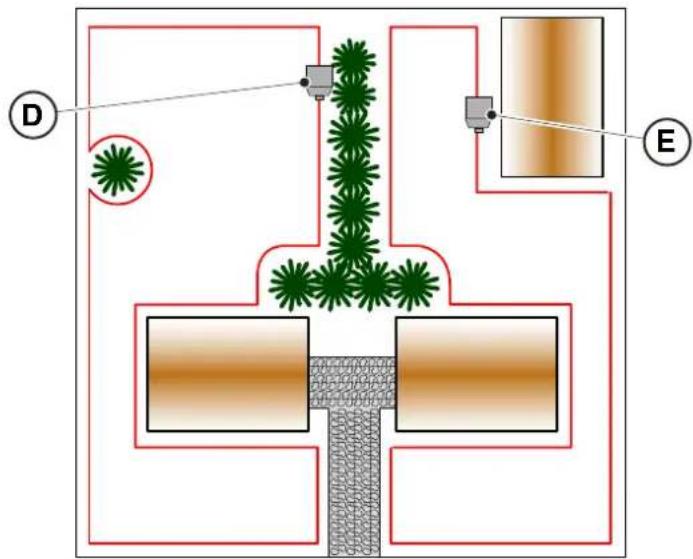

Nabíjecí základnu lze nainstalovat:

- v ose s ohraničujícím vodičem, aby se k němu robot mohl přiblížit navigací po ohraničujícím vodiči ve směru hodinových ručiček.

Postup:

1. Zkontrolujte splnění požadavků pro instalaci v souladu s popisem v odst. 4.3.
2. Je-li to nutné, připravte povrch tak, aby nabíjecí základna (A) byla na stejné úrovni s trávníkem (B). Povrch musí být dokonale vyrovnaný a kompaktní, aby nedošlo k deformaci desky nabíjecí základny.

A B ✓ × 1 × 1

1. Sejměte kryt (C).

2. Umístěte nabíjecí základnu.

- V ose s ohraničujícím vodičem (D2), aby se k němu robot mohl přiblížit navigací po ohraničujícím vodiči ve směru hodinových ručiček.

1. Zasuňte dva konce vodiče do příslušných průchodů (E2).

D2 I E2E2

1. Odřízněte konce kabelů na přesnou míru.

2. Na vodič (F), (G), (H) nasad'te perforační konektory.

3. Připojte konektory ke svorkám (I).

1. Upevněte nabíjecí základnu (L) k zemi pomocí upevňovacích šroubů (M).
2. Znovu nasad'te kryt (C).
3. Připojte napájecí konektor k nabíjecí základně a poté připojte zástrčku napájecího zdroje do elektrické zásuvky.
4. Zkontrolujte, zda kontrolka nabíjecí základny (N) svítí (viz odst. 5.4), když robotická sekačka není v nabíjecí základně.

UPOZORNĚNÍ:

Napájecí kabel, napájecí zdroj, prodlužovací kabel i jakýkoli jiný elektrický kabel, který není součástí výrobku, musí zůstat na vnější straně prostoru sekání kvůli jejich udržení v bezpeční vzdálenosti od nebezpečných součástí v pohybu a kvůli zabránění poškození kabelů, které by mohlo vést ke styku se součástmi pod napětím.

POZNÁMKA: V případě potřeby je možné prodloužit kabel, který napájí nabíjecí základnu, prostřednictvím prodlužovacích kabelů. Je dovoleno použít maximálně dva 5-metrové prodlužovací kabely (viz kap. 9 „Příslušenství“).

4.5.4. INSTALACE REZISTORU PRO MALÉ OBVODY

Požadavky a povinnosti:

Ohraničující vodič použitý pro instalaci musí být dlouhý nejméně 40 metrů. Když je délka vodiče menší, je třeba nainstalovat rezistor (viz kap. 9 „Příslušenství“) do série s ohraničujícím vodičem.

Postup:

Po správném umístění a připevnění nabíjecí základny (viz odst. 4.5.3), postupujte následovně:

1. Sejměte kryt (C).
2. Odřízněte konce kabelů na presnou míru.
3. Na vodič (F), (G), (H) nasad'te perforační konektory. (viz odst. 4.5.3).
4. Připojte rezistor (O) ke svorce (I) nabíjecí základny.
5. Připojte příslušný ohraničující vodič k rezistoru (O).
6. Připojte druhý ohraničující vodič přímo k další svorce nabíjecí základny.

1. Nechte nabít robotickou sekačku (viz odst. 5.5).

POZNÁMKA: Při prvním nabíjení je třeba nechat akumulátory nabíjet alespoň 2 hodiny.

4.7. NASTAVENÍ PRODUKTU

Požadavky a povinnosti:

Automatický provoz robotické sekačky vyžaduje řadu nastavení, která lze provést pomocí mobilního telefonu (chytrého telefonu) se systémem iOS nebo Android s nainstalovanou aplikací „STIGA.GO“. Aplikaci iOS lze stáhnout z iOS App Store. Aplikaci Android lze stáhnout z Google Play Store.

Z aplikace je možné nastavit následující funkce. Zkontrolujte v tabulce dostupné funkce pro svůj model:

• Spustit, zastavit a vynutit návrat robotické sekačky do nabíjecí základny.
• Vyberte pracovní režim v jedné Uzavřené oblasti, do které se robotická sekačka nemůže dostat.
• Zvolit pracovní režim Plánovaný/Samostatný pracovní cyklus sekání.
• Naplánovat časový rozvrh ve dnech v týdnu.
• Nastavit Počáteční body práce tak, aby bylo pokrytí zahrady rovnoměrné.
• Nastavit dny v týdnu kdy se bude sekat okraj.
• Aktivovat úsporný režim Eco.
• Aktivovat a nastavit citlivost snímače deště.
• Povolit různým uživatelům používat robotickou sekačku prostřednictvím aplikace.
  • Zvolit a kontaktovat prodejce.

POZNÁMKA: Obrázky v této části jsou pouze ilustrační a mohou se v průběhu času lišit od aplikace produktu.

	G 300 G 600 G	1200
Sekání okraje (Border Cut)
Přejít na body sekání (Go-To Cut Points)	1 3 5
Úsporný Režim (Eco Mode)
Dešťový senzor (Rain Sensor)
Uzavřený prostor (Closed Area)

INDEX NASTAVENÍ PRODUKTU

4.7.1. PŘED PŘIHLÁŠENÍM 31

4.7.2. REGISTRACE (SIGN UP) 31

4.7.3. PÁROVÁNÍ (PAIRING) 31

4.7.4. STRANA VÝROBKU (DEVICE PAGE) 32

4.7.5. UZAVŘENÝ PROSTOR (CLOSED AREA).... 32

4.7.6. NASTAVENÍ (SETTINGS) 32

4.7.7. SAMOSTATNÉ SEKÁNÍ / NAPLÁNOVANÉ SEKÁNÍ (SPOT CUT / SCHEDULED) 32

4.7.8. RELACE SEKÁNÍ (MOWING SESSIONS) 32

4.7.9. PŘEJÍT NA MÍSTA SEKÁNÍ (GO-TO-CUT POINTS) 33

4.7.10. SEKÁNÍ OKRAJE (BORDER CUT) 33

4.7.11. ÚSPORNÝ REŽIM (ECO MODE) 33

4.7.12. DEŠTOVÝ SENZOR (RAIN SENSOR) (V ZÁVISLOSTI NA MODELU) 33

4.7.13. ZABLOKOVÁNÍ KLÁVESNICE (APP LOCK) 33

4.7.14. SPRÁVA UŽIVATELE 35

4.7.15. PRODEJCI (DEALER) 35

4.7.16. HLÁŠENÍ (MESSAGES) 35

4.7.17. PROFIL (PROFILE) 35

4.7.1. PŘEDBĚŽNÉ PŘIHLÁŠENÍ

Při prvním přihlášení do aplikace můžete:

1. Vstoupit na informační stránky o prodejcích a výrobcích značky STIGA.
2. Provést první registraci.
3. Registrovaní uživatelé se mohou přihlásit.

4.7.2. REGISTRACE (SIGN UP)

Část „Sign Up“ umožňuje uživateli zaregistrovat se a získat přístup ke všem funkcím aplikace.

1. Uživatel se může přihlásit pomocí svého účtu Google, Facebook a Apple nebo si může vytvořit nový účet vyplněním požadovaných polí.
2. Proces registrace vyžaduje ověření prostřednictvím e-mailu.

4.7.3. PÁROVÁNÍ (PAIRING)

Část „Pairing“ umožňuje spárovat mobilní zařízení s robotickou sekačkou prostřednictvím připojení bluetooth.

1. Stisknutím tlačítka „přidat“ přejděte na stránky párování bluetooth.
2. Produkt spárujte podle pokynů průvodce.
3. Po dokončení párování se zobrazí hlavní stránka produktu.
4. Stisknutím tlačítka „strana výrobku“ přejděte na stránku výrobku.
5. Stisknutím tlačítka „možnosti“ přejděte na stránku nabídky, ze které můžete robotickou sekačku přejmenovat, odpojit a připojit, nebo stáhnout si uživatelskou příručku.

POZNÁMKA: pokud mobilní zařízení nedetekuje robotickou sekačku, zkontrolujte, že je robotická sekačka zapnutá a že se nachází v blízkosti mobilního zařízení. Zkontrolujte, zda robotická sekačka není přiřazena k jinému uživateli.

4.7.4. STRANA VÝROBKU (DEVICE PAGE)

Sekce „Device Page“ umožňuje zkontrolovat stav robotické sekačky, spustit ji nebo ji přinutit k návratu do nabíjecí základny.

1. Stisknutím tlačítka „start“ spustte robotickou sekačku.
2. Stisknutím tlačítka „stop“ vypněte robotickou sekačku.
3. Stisknutím tlačítka „návrat na základnu“ přinutíte robotickou sekačku k návratu do základny.
4. Stisknutím tlačítka „uzavřený prostor“ spustíte robotickou sekačku v oblasti, do které se sama robotická sekačka nemůže nedostat. (viz odst. 4.7.5).

4.7.5. UZAVŘENÝ PROSTOR (CLOSED AREA)

POZNÁMKA: Zkontrolujte dostupnost této funkce v aplikaci STIGA.GO.

Sekce „Closed Area” umožňuje spustit robotickou sekačku v uzavřené oblasti, která je normálně vyloučena z pracovní oblasti, protože není dosažitelná, ale v každém případě vymezena ohraničujícím vodičem. (viz odst. 4.4.3).

1. Stisknutím příslušného tlačítka zvolte režim „Uzavřená oblast”.
2. Umístěte robotickou sekačku do uzavřené oblasti a postupujte podle pokynů průvodce.

POZNÁMKA: Uživatel si může zvolit, zda bude robotická sekačka pracovat po celou dobu autonomie akumulátoru nebo po kratší dobu nastavenou ručně.

4.7.6. NASTAVENÍ (SETTINGS)

Část „Settings” umožňuje vstoupit na obrazovku nastavení robotické sekačky.

1. Stisknutím tlačítka „nastavení“ vstoupíte do režimu Settings.
2. Vyberte funkci, kterou chcete nastavit.

4.7.7. SAMOSTATNÉ SEKÁNÍ / NAPLÁNOVANÉ SEKÁNÍ (SPOT CUT / SCHEDULED)

Volič „Spot Cut/Scheduled“ umožňuje aktivovat nebo deaktivovat plánovaný pracovní program. Počet týdenních hodin, které mají být naplánovány, je navrhován aplikací na základě velikosti zahrady.

1. Pokud je nastaveno na "Scheduled", robotická sekačka bude pracovat podle pracovního plánu.
2. Pokud je nastavena na hodnotu „Spot Cut“, robotická sekačka vykoná jeden pracovní cyklus.

4.7.8. RELACE SEKÁNÍ (MOWING SESSIONS)

Část „Mowing sessions” umožňuje naprogramovat časový rozvrh a dny robotické sekačky. Počet týdenních hodin, které mají být naplánovány, je navrhován aplikací na základě velikosti zahrady.

1. Stisknutím tlačítka „samostatné sekání/naplánované sekání“ vstoupíte do nabídky nastavení časového rozvrhu a zvolíte den v týdnu.
2. Stisknutím tlačítka „přidat čas sekání“ přidáte nový pracovní program.
3. Zadejte počáteční a konečný čas provozu a potvrďte.
4. Uživatel má možnost aplikovat stejný čas pracovní činnosti na více dnů v týdnu.
5. Čas pracovní činnosti bude zobrazen v rámci dne v týdnu, ve kterém byl naprogramován. Stisknutím tlačítka na každému časovému rozvrhu jej lze zkopírovat nebo odstranit.

POZNÁMKA: Vnitřní hodiny robotické sekačky se automaticky synchronizují s časem na mobilním zařízení, kdykoli je robotická sekačka připojena k aplikaci přes bluetooth.

4.7.9. PŘEJÍT NA BODY SEKÁNÍ (GO-TO CUT POINTS)

POZNÁMKA: Zkontrolujte dostupnost této funkce v aplikaci STIGA.GO.

Část „Go-To Cut Points“ umožňuje nastavit jeden nebo více výchozích bodů robotické sekačky, aby se zlepšilo pokrytí v různých oblastech zahrady (viz odst. 4.4). Počet počátečních pracovních bodů, které lze nastavit, závisí na modelu robotické sekačky.

Počáteční pracovní body se definují pomocí následujících parametrů:

• Vzdálenost počátečního pracovního bodu od nabíjecí základny měřená podél ohraničujícího vodiče.
• Směr dosažení pracovního bodu (ve směru nebo proti směru hodinových ručiček).
• Četnost dosažení pracovního bodu vyjádřená v % z celkové týdenní plánované pracovní doby.

4.7.10. SEKÁNÍ OKRAJE (BORDER CUT)

Část „Border cut” umožňuje naprogramovat sekání okraje zahrady na určitý den.

1. Zvolte dny v týdnu kdy se bude sekat okraj.
2. Stisknutím příslušné tlačítko funkci aktivujete.

POZNÁMKA: Sekání okraje lze aktivovat pouze ve dnech v týdnu, kdy byla robotická sekačka naprogramována pro pracovní činnost.

4.7.11. ÚSPORNÝ REŽIM (ECO MODE)

POZNÁMKA: Zkontrolujte dostupnost této funkce v aplikaci STIGA.GO.

Funkce „Eco mode“ umožňuje nastavit nízkoenergetický režim snížením pracovní doby robotické sekačky o procento v porovnání s programováním provedeným uživatelem.

POZNÁMKA: Tuto funkci je vhodné používat v obdobích roku, kdy tráva roste pomaleji.

4.7.12. DEŠTOVÝ SENZOR (RAIN SENSOR) (V ZÁVISLOSTI NA MODELU)

Funkce „Rain sensor“ umožňuje aktivovat nebo deaktivovat dešťový senzor na robotické sekačce.

1. Stisknutím příslušné tlačítko funkci aktivujete.
2. Vyberte si ze tří dostupných úrovní citlivosti dešťového senzoru.

4.7.13. ZABLOKOVÁNÍ KLÁVESNICE (APP LOCK)

Aby se zabránilo použití robotické sekačky dětmi nebo neoprávněnými osobami, je možné zablokovat činnost klávesnice. Tímto způsobem je možné ovládat robotickou sekačku pouze prostřednictvím aplikace.

Postup:

1. Aktivujte nebo deaktivujte funkci Zablokování klávesnice/App Lock z nabídky „nastavení“ v aplikaci.

POZNÁMKA: Je-li funkce aktivní, zablokování klávesnice zůstane aktivní, i když je robotická sekačka vypnutá.

4.7.14. SPRÁVA UŽIVATELŮ

POZNÁMKA: Zkontrolujte dostupnost této funkce v aplikaci STIGA.GO.

Hlavní uživatel, který produkt poprvé zaregistroval, může vyzvat ostatní uživatele k obsluze robotické sekačky pomocí postupu přístupného pomocí příslušného tlačítka.

POZNÁMKA: Přidané uživatele lze vždy zobrazit a spravovat z příslušného menu.

POZNÁMKA: Pozvaný uživatel musí stáhnout aplikaci do svého mobilního zařízení a zaregistrovat se.

4.7.15. PRODEJCI (DEALER)

Část „Dealer“ umožňuje zvolit servisní středisko.

1. Stisknutím tlačítka „dealer“ přejděte na stránku, ze které můžete vybrat svého prodejce ze seznamu.

4.7.16. ZPRÁVY (MESSAGES)

Část „Messages“ umožňuje zobrazit zprávy\informace.

1. Stisknutím tlačítka „hlášení“ se zobrazí stránka, na které lze zobrazit všechny hlášení\informace od společnosti STIGA určené pro uživatele.

4.7.17. PROFIL (PROFILE)

Část „Profile“ umožňuje vstup do uživatelského profilu, ve kterém může uživatel změnit informace o účtu a změnit heslo.

5. PROVOZ

Požadavky a povinnosti:

- Instalace provedena podle pokynů (viz kap. 4)

- Programování robotické sekačky provedena podle pokynů (viz odst. 4.7 pro automatickou činnost)

- Napájená nabíjecí základna - Počáteční výška trávy v provozním rozsahu robotické sekačky: 20÷60 mm

- Nabitý akumulátor (viz odst. 5.5) • Vhodně nastavená výška sečení (viz odst. 5.6).

5.1. KONTROLA ZABEZPEČENÍ PŘI SPUŠTĚNÍ ROBOTICKÉ SEKAČKY

Požadavky a povinnosti:

- Bezpečnostní klíč.

Postup:

1. Zkontrolujte, zda je pohyblivý kryt (A) správně namontován. Chybějící kryt znemožní provoz robotické sekačky.

2. Zkontrolujte, zda je zasunutý bezpečnostníklíč (E). Pokud není zasunutý, robotická sekačka se nespustí.

3. Zkontrolujte, zda tlačitko zastavení „STOP“ (B) není aktivní. Je-li stisknuté, zastaví robotickou sekačku a otevře ochranný kryt (C) ovládací konzoly (D).

4. Zkontrolujte, zda je robotická sekačka správně umístěna na zemi. V případě nadměrného sklonu (≥ 45 %) nebo zdvihu zastaví snímače náklonu (sklonoměr) robotickou sekačku.

Robotickou sekačku lze používat bez provedení programování popsaného v odst. . 4.7. V tomto režimu vykoná robotická sekačka pracovní cyklus, vrátí se do nabíjecí základny a zůstane tam až do následujícího ručního spuštění.

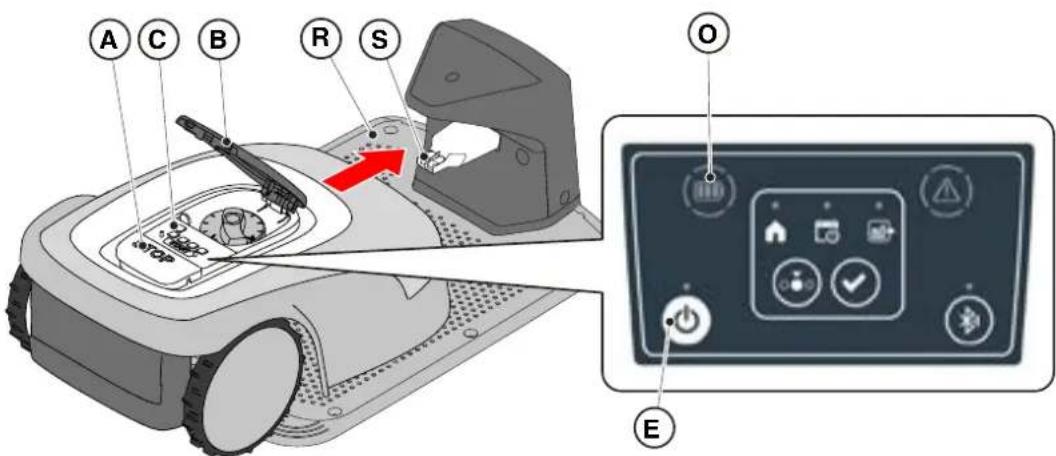

Postup:

1. Robotickou sekačku umístěte do nabíjecí základny nebo na místo v instalačním obvodu.
2. Stisknutím tlačítka „STOP“ (A) otevřete kryt (B) a dostanete se k ovládací konzoli (C).
3. Stisknutím tlačítka „ZAP./VYP.“ (E) na 5 sekundy zapněte robotickou sekačku.
4. Stiskněte tlačítko „VOLBA REŽIMU“ (F) a držte jej stisknuté, dokud nebude blikat pouze ikona (L).
5. Stiskněte tlačítko „POTVRZENÍ“ (G). Ikona (L) se rozsvítí kvůli potvrzení provedení požadované operace.
6. Zavřete kryt (B).
7. Robotická sekačka zahájí svou pracovní činnost.

POZNÁMKA: tento režim by nemusel zaručit dostatečné pokrytí zahrady, a to jak z hlediska požadovaného času, tak z hlediska rovnoměrnosti výsledku sekání, zejména pokud má zahrada nerovnoměrný tvar. Pro dosažení maximální účinnosti robotické sekačky se doporučuje provést její naprogramování (viz odst. 4.7).

POZNÁMKA: Když po stisknutí tlačítka „POTVRZENÍ“ (G) bude stisknuto tlačítko „VOLBA REŽIMU“ (F), ikony týkající se zvolených funkcí začnou znovu blikat, požadujíc potvrzení právě zvolené funkce. Stiskněte tlačítko „POTVRZENÍ“ (G). Ikony se znovu rozsvítí.

POZNÁMKA: Když je kryt (B) otevřený, a to během pracovní činnosti i s robotem na základně, ikony týkající se zvolených funkcí blikají, aby informovaly, že je potřebné potvrzení operace před opětovným zavřením krytu. Při zavření krytu bez stisknutí tlačítka „POTVRZENÍ“ (G) robot neprovede žádnou operaci až do nového příkazu ze strany uživatele.

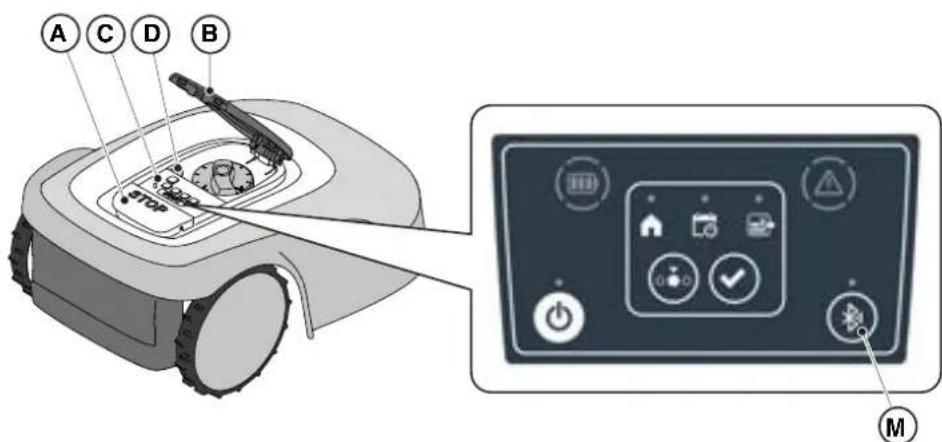

5.3. POPIS PŘÍKAZŮ NACHÁZEJÍCÍCH SE NA ROBOTICKÉ SEKAČCE

Seznam příkazů, indikátorů a jejich funkcí:

• Tlačitko „STOP“ (A): slouží pro bezpečné zastavení robotické sekačky.
• „BEZPEČNOSTNÍ KLÍČ“ (D): slouží k bezpečnému vypnutí robotické sekačky.
• Tlačitko „ZAP./VYP.“ (E): slouží k zapnutí a vypnutí robotické sekačky a k vynulování alarmů.
• Tlačítko „VOLBA REŽIMU“ (F): slouží k volbě provozního režimu robotické sekačky a pro nucené nastavení návratu na nabíjecí základnu.
• Tlačitko „POTVRZENÍ“ (G): slouží k potvrzení nastaveného provozního režimu.
• Podsvícená ikona „NAPLÁNOVÁNY PROGRAM“ (I): slouží k zobrazení nastavení naplánovaného programu.
• Podsvícená ikona „SAMOSTATNÝ PRACOVNÍ CYKLUS“ (L): slouží k zobrazení nastavení samostatného pracovního cyklu.
• Podsvícená ikona „NÁVRAT NA ZÁKLADNU“ (H): slouží k zobrazení nastavení nuceného návratu robotické sekačky na nabíjecí základnu.
• Tlačitko „BLUETOOTH“ (M): slouží k zobrazení stavu bluetooth.
• Podsvícená ikona „ALARM“ (N): slouží k zobrazení stavů alarmů.
• Podsvícená ikona „AKUMULÁTOR“ (O): slouží k zobrazení nabití akumulátoru.

Tlačítko „STOP” (A) je příkaz, který bezpečně zastaví robotickou sekačku bez ohledu na jeho provozní stav.

Postup:

1. Stiskněte tlačitko „STOP“ (A), je-li robotická sekačka v pohybu nebo je-li v klidu.
2. Po stisknutí tlačítka „STOP“ (A) se robotická sekačka zastaví a otevře se kryt (B), což umožní přístup k dalším ovládacím prvkům robota.

A B STOP

5.3.2. BEZPEČNÉ VYPNUTÍ – BEZPEČNOSTNÍ KLÍČ

Vysunutí bezpečnostního klíče (D) umožní bezpečné vypnutí robotické sekačky.

POVINNOST:

Před nastavením výšky sečení, čištěním, přepravou a údržbou vždy vyjměte bezpečnostní klíč

Postup:

1. Stisknutím tlačitka „STOP“ (A) otevřete kryt (B) a dostanete se k ovládací konzoli (C).
2. Vyjměte bezpečnostní klíč (D) a uschovejte jej na bezpečné místo.
3. Po dokončení údržby zasuňte bezpečnostní klíč, aby se robotická sekačka mohla zapnout.

A C D B STOP

5.3.3. ZAPNUTÍ A VYPNUTÍ – TLAČÍTKO ZAP./VYP.

Tlačitko „ZAP./VYP.“ (E) umožní zapnout a vypnout robotickou sekačku.

Postup:

1. Stisknutím tlačítka „STOP“ (A) otevřete kryt (B) a dostanete se k ovládací konzoli (C).
2. Stisknutím tlačitka „ZAP./VYP.“ (E) na 5 sekundy zapnete nebo vypnete robotickou sekačku.

POZNÁMKA: Pro zapnutí robotické sekačky je nutné zasunout bezpečnostní klíč (D).

POZNÁMKA: Po vyjmutí bezpečnostního klíče (D) se robotická sekačka vypne, i když nebyla předtím vypnuta tlačítkem „ZAP./VYP.“.

POZNÁMKA: V případě aktivních alarmů lze vynulovat alarmy dvojitým stisknutím tlačítka „ZAP./VYP.“

Tlačítko „VOLBA REŽIMU“ umožňuje aktivovat nebo deaktivovat programování pracovní činnosti, nastavené prostřednictvím aplikace a zvolit nucený návrat na nabíjecí základnu. Robotická sekačka se chová podle níže popsaných možných voleb.

VOLBY KLÁVESNICE A ČINNOSTI ROBOTICKÉ SEKAČKY

NAPLÁNOVANÝ PROGRAM

Robotická sekačka pracuje sledujíc program nastavený prostřednictvím aplikace.

NÁVRAT NA ZÁKLADNU + NAPLÁNOVANÝ PROGRAM

Robotická sekačka se vrátí na nabíjecí základnu. Robotická sekačka obnoví pracovní činnost od následujícího nastaveného času zahájení činnosti.

SAMOSTATNÝ PRACOVNÍ CYKLUS + NAPLÁNOVANÝ PROGRAM

Robotická sekačka provede jeden nuceně nastavený pracovní cyklus a po jeho ukončení se vrátí na nabíjecí základnu. Robotická sekačka obnoví pracovní činnost od následujícího nastaveného času zahájení činnosti.

SAMOSTATNÝ PRACOVNÍ CYKLUS

Robotická sekačka provede jeden nuceně nastavený pracovní cyklus a vrátí se na nabíjecí základnu. Robotická sekačka zůstane na základně až do manuálního zákroku uživatele.

NÁVRAT NA ZÁKLADNU + SAMOSTATNÝ PRACOVNÍ CYKLUS

Robotická sekačka se vrátí na nabíjecí základnu. Robotická sekačka zůstane na základně až do manuálního zákroku uživatele.

1. Stisknutím tlačítka „STOP“ (A) otevřete kryt (B) a dostanete se k ovládací konzoli (C).
2. Stiskněte tlačítko „VOLBA REŽIMU“ (F) a držte jej stisknuté až do blikání ikon týkajících se funkcí, které chcete aktivovat. Ikony týkající se zvolených funkcí blikají.
3. Stiskněte tlačítko „POTVRZENÍ“ (G). Ikony týkající se zvolených funkcí se rozsvítí kvůli potvrzení provedení požadované operace.
4. Zavřete kryt (B).
5. Robotická sekačka zahájí svou pracovní činnost v nastaveném režimu.

POZNÁMKA: Když po stisknutí tlačítka „POTVRZENÍ“ (G) bude stisknuto tlačítko „VOLBA REŽIMU“ (F), ikony týkající se zvolených funkcí začnou znovu blikat, požadujíc potvrzení právě zvolené funkce. Stiskněte tlačítko „POTVRZENÍ“ (G). Ikony se znovu rozsvítí.

POZNÁMKA: Když je kryt (B) otevřený, a to během pracovní činnosti i s robotem na základně, ikony týkající se zvolených funkcí blikají, aby informovaly, že je potřebné potvrzení operace před opětovným zavřením krytu. Při zavření krytu bez stisknutí tlačítka „POTVRZENÍ“ (G) robot neprovede žádnou operaci až do nového příkazu ze strany uživatele.

POZNÁMKA: Když je akumulátor robotické sekačky vybitý, ikona akumulátoru bliká červeně, aby informovala, že není možné provést zvolený úkon.

POZNÁMKA: Robotická sekačka se spustí až po zavření krytu (B).

POZNÁMKA: Robotická sekačka dojede do nabíjecí základny s vypnutým sekacím zařízením.

POZNÁMKA: Robotická sekačka může být použita v režimu „SAMOSTATNÝ PRACOVNÍ CYKLUS“ také bez provedení programování pracovních dob prostřednictvím aplikace. Tento režim by nemusel zaručit dostatečné pokrytí zahrady, a to jak z hlediska požadovaného času, tak z hlediska rovnoměrnosti výsledku sekání, zejména pokud má zahrada nerovnoměrný tvar. Pro dosažení maximální účinnosti robotické sekačky se doporučuje provést její naprogramování (viz odst. 4.7).

5.3.5. ZOBRAZENÍ STAVU BLUETOOTH - TLAČÍTKO BLUETOOTH

Robotická sekačka automaticky spravuje připojení Bluetooth s externími mobilními zařizeními. Připojení Bluetooth je dostupné vždy, když je robotická sekačka zapnutá. K robotické sekačce lze přes Bluetooth připojit vždy pouze jedno mobilní zařizení. Po zavření aplikace se robotická sekačka automaticky odpojí od zařizení. Tlačítko „BLUETOOTH“ (M) využívá pouze asistenční centrum k diagnostickým činnostem.

POZNÁMKA: Ohledně párování zařízení s robotickou sekačkou prostřednictvím Bluetooth si přečtěte odst. 4.7.3 „Párování“ Pairing).

Podsvícená ikona „ALARM“ (N) signalizuje poruchu činnosti.

Postup:

1. Stisknutím tlačitka „STOP“ (A) otevřete kryt (B) a dostanete se k ovládací konzoli (C).
2. Zkontrolujte stav alarmu pomocí červené podsvícené ikony (N):
3. Po vyřešení poruchy stiskněte dvakrát v rychlém sledu tlačítko „ZAP./VYP.“ (E) kvůli vynulování alarmu. Podsvícená ikona (N) zhasne a bude možné obnovit činnost robotické sekačky. Když ikona (N) nezhasne, vyjměte bezpečnostní klíč (D), vyčkejte pár sekund a poté znovu zapněte robotickou sekačku tlačítkem „ZAP./VYP.“ (E). Když problém přetrvává, obraťte na servisní středisko.

POZNÁMKA: Podrobnosti o poruchách lze zobrazit prostřednictvím aplikace

Podsvícená ikona „AKUMULÁTOR“ (O) umožňuje zobrazit stav nabití akumulátoru.

Postup:

1. Stisknutím tlačítka „STOP“ (A) otevřete kryt (B) a dostanete se k ovládací konzoli (C).

2. Zkontrolujte stav nabití akumulátoru pomocí podsvícené ikony (O):

3. Modrá ikona: akumulátor je nabitý (úroveň nabití > 40 %).

4. Červená ikona: akumulátor je skoro vybitý (úroveň nabití 15 - 40 %).

5. Blikající červená ikona: akumulátor je vybitý (úroveň nabití < 15 %).

6. Pokud se robotická sekačka nabíjí, podsvícená ikona (O) bliká modrou barvou.

POZNÁMKA: Když po stisknutí ovládacího prvku ikona akumulátoru (O) provede rychlé blikání červeným světlem, operaci nelze provést a bude třeba nabít akumulátor ručně (viz kap. 5.5).

A C D B O

5.3.8. UVEDENÍ ROBOTICKÉ SEKAČKY DO ČINNOSTI

Pro zahájení činnosti robotické sekačky je třeba provést postup, popsany v odst. 5.3.4 „VOLBA NAPLÁNOVANÉHO PROGRAMU / SAMOSTATNÉHO PRACOVNÍHO CYKLU / NUCENÉHO NÁVRATU NA NABÍJECÍ ZÁKLADNU – TLAČÍTKO VOLBY REŽIMU“

5.4. PROVOZ NABÍJECÍ ZÁKLADNY

Nabíjecí základna je vybavena kontrolkou (N), která se rozsvítí následovně:

- Zhasnutá kontrolka: nabíjecí základna je vypnutá nebo se robotická sekačka nachází na základně.

- Kontrolka stále svítí: ohraničující vodič je správně připojený k nabíjecí základně a ohraničující signál je správně přenášen.

- Pomalu blikající kontrolka: ohraničující vodič není připojený nebo je přerušený (kontrola nepřerušenosti ohraničujícího vodiče se neprovádí stále, ale pouze když robot opustí nabíjecí základnu nebo když probíhá napájení základny).

- Rychle blikající kontrolka: ohraničující vodič je příliš krátký (viz odst. 4.5.4) nebo došlo k výskytu poruchy nabíjecí základny.

- Kontrolka dvakrát nebo třikrát rychle bliká: nabíjecí základna zjistila zkrat na nabíjecích kontaktech. (viz kap. 7).

Postup „NABÍJENÍ AKUMULÁTORU“ umožňuje ruční nabíjení robotické sekačky.

Požadavky a povinnosti:

- Nabíjecí základna připojená k elektrické síti.

Postup:

1. Umístěte robotickou sekačku do nabíjecí základny (R).
2. Zasuňte robotickou sekačku do nabíjecí základny, dokud konektor (S) nezapadne.
3. Stisknutím tlačítka „STOP“ (A) otevřete kryt (B) a dostanete se k ovládací konzoli (C).
4. Zapněte robotickou sekačku tlačítkem „ZAP./VYP.“ (E).
5. Podsvícená ikona „AKUMULÁTOR“ (O) bliká modře a robotická sekačka se nabíjí.
6. Zavřete kryt (B).
7. Nechte robotickou sekačku nabíjet nejméně po dobu, uvedenou v odst. 4.6.

POZNÁMKA: Nabití akumulátoru před zimním skladováním musí být provedeno podle pokynů, uvedených v odst. 6.4.

Postup „NASTAVENÍ VÝŠKY SEČENÍ” popisuje, jak se provádí nastavení výšky sekacích nožů.

• Délka X trávy sečené robotickou sekačky nesmí překročit 10 mm.
• Provozní rozsah robotické sekačky je 20-60 mm (výška sečení).
• Počáteční výška trávy Y proto musí být maximálně 70 mm.

Při první instalaci nebo na začátku sezóny sečení je v případě potřeby nutné upravit zahradu s tradiční sekačkou na trávu, aby se počáteční výška trávy upravila.

POZNÁMKA: Chcete-li posekat trávu, která je vyšší než 10 mm, nastavte výšku sečení tak, aby sečená tráva byla 10 mm. Výšku sečení dále snižujte až do rovnoměrného posekání zahrady.

1. Stisknutím tlačítka „STOP“ (A) otevřete kryt (B) a dostanete se k ovládací konzoli (C).
2. Vyjměte bezpečnostní klíč (D).
3. Pomocí seřizovače výšky (P) zvolte požadovanou výšku sečení, aby sečená tráva nebyla vyšší než 1 cm.
4. Zasuňte bezpečnostní klíč (D).
5. Stisknutím tlačítka „STOP“ (A) otevřete kryt (B) a dostanete se k ovládací konzoli (C).
6. Vyjměte bezpečnostní klíč (D).
7. Pomocí seřizovače výšky (P) zvolte požadovanou výšku sečení, aby sečená tráva nebyla vyšší než 1 cm.
8. Zasuňte bezpečnostní klíč (D).

POZNÁMKA: Na knoflíku se nachází stupnice od 1 do 10 (Q), na kterou se můžete odkazovat.

VAROVÁNÍ:Používejte pouze originální náhradní díly.

VAROVÁNÍ:Neprovádějte neoprávněné zásahy do nainstalovaných bezpečnostních zařízení, nevyřazujte je z činnosti ani je neodstraňujte.

Pro lepší provoz a delší životnost produktů pravidelně čistěte a vyměňujte opotřebované díly.

Zákroky provádějte s četností uvedenou v tabulce.

ČETNOST KOMPONENTA TYP ÚKONU ODKAZ
Týdně Nůž Vyčištění a kontrola účinnosti		nože	(viz odst. 6.2)
		V případě ohnutí nože v důsledku nárazu nebo v případě jeho nadměrného opotrebení proved'te jeho výměnu	(viz odst. 6.3)
		Nabíjecí kontakty Vyčistěte a odstraňte případné oxidace	(viz odst. 6.2)
Měsíčně	Robotická sekačka	Očistěte	(viz odst. 6.2)
	Nabíjecí základna a napájecí kabely	Zkontrolujte opotrebení nebo poškození a v případě potřeby je vyměňte.	(Obraťte se na autorizované servisní středisko)
Na konci sezóny sečení nebo každých šest měsíců, pokud se robotická sekačka nepoužívá	Akumulátor	Dobijte před uskladněním akumulátoru	(viz odst. 6.4)
Každoročně nebo na konci sezóny sečení	Robotická sekačka	Servisní prohlídku nechte provést v autorizovaném servisním středisku	(viz odst. 6.1)

Aby byla robotická sekačka v dobrém provozním stavu, musí se každoročně provádět údržba v autorizovaném servisním středisku.

Servisní prohlídka zahrnuje řadu kontrol, včetně:

• vnitřního a vnějšího čištění robotické sekačky;
• všeobecné kontroly stavu robotické sekačky;
  • výměny opotřebované součásti;
  • kontroly stavu akumulátoru;
  • kontroly utahovacích momentů;
• kontroly a případné výměny nárazového a zvedacího kinematického mechanismu a ochranných měchů;
• kontroly a případné výměny pryžových vlnovců chránících motor sekacích nožů, aby byla zachována ochrana proti vniknutí vody;
• výměny těsnění skříně a prostoru akumulátoru pro zachování ochrany proti vniknutí vody.

POZNÁMKA: v rámci záruky nebude uznána porucha způsobená neprovedením servisní prohlídky.

6.2. ČIŠTĚNÍ PRODUKTU

VAROVÁNÍ: Nebezpečí pořezání rukou.

VAROVÁNÍ: Nebezpečí odletků do očí.

Požadavky a povinnosti:

• Houba • Suchý hadr
  • Jemné mýdlo • Rukavice
• Kartáč • Brýle
  • Voda

POVINNOST POUŽÍVAT RUKAVICE: Abyste zabránili nebezpečí pořezání rukou, používejte ochranné rukavice.

POVINNOST POUŽÍVAT BRÝLE: Abyste zabránili nebezpečí vniknutí prachu do očí, používejte ochranné brýle.

Postup:

1. Stisknutí tlačítka „STOP“ (A) umožňuje zastavit robotickou sekačku a otevřit ochranný kryt (B).
2. Vyjměte bezpečnostní klíč (C).

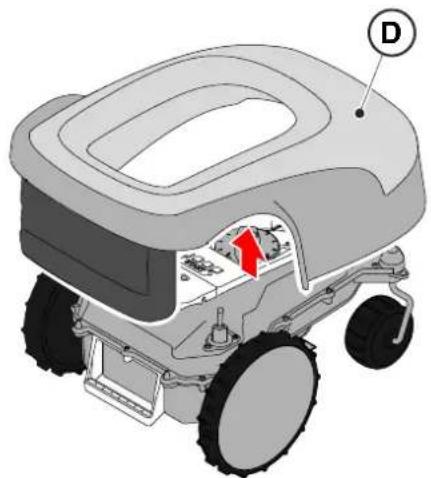

3. Odmontujte plovoucí kryt (D) pro snadné čištění.
4. Vyčistěte všechny vnější povrchy robotické sekačky houbičkou navlhčenou ve vlažné vodě a v neutrálním saponátu.

A C B STOP

Použití nadměrného množství vody může způsobit vniknutí vody a poškození elektrických komponent.

UPOZORNĚNÍ:

Neprovádějte neoprávněné zásahy do nainstalovaných bezpečnostních zařízení, nevyřazujte je z činnosti ani je neodstraňujte.

ZÁKAZ:

Nepoužívejte proudly vody pod tlakem.

ZÁKAZ:

Aby nedošlo k trvalému poškození elektrických a elektronických komponent, neponořujte robotickou sekačku, a to ani částečně, do vody.

ZÁKAZ:

Neumývejte vnitřní části robotické sekačky, aby nedošlo k poškození elektrických a elektronických komponent.

ZÁKAZ:

Nepoužívejte rozpouštědla nebo benzin, aby nedošlo k poškození lakovaných povrchů a plastových komponent.

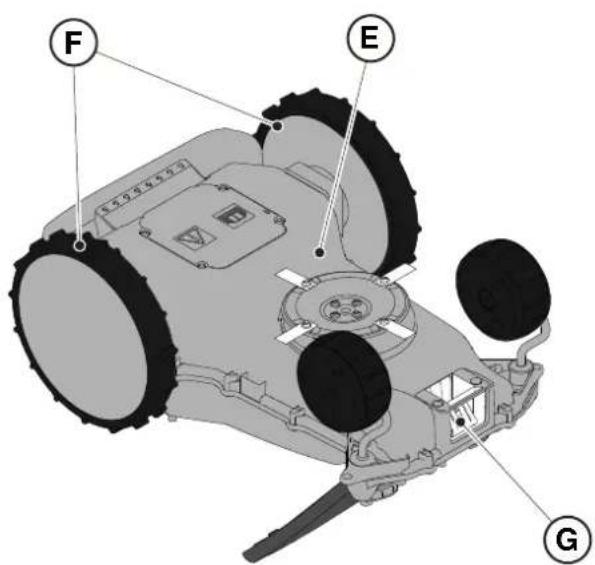

1. Odstraňte bláto a nečistoty z hnacích kol (F).
2. Očistěte dolní část (E) robotické sekačky (oblast sekacího nože, přední a zadní kola). Pomocí vhodného kartáče odstraňte vodní kámen nebo nečistoty, které by mohly robotické sekačky bránit v řádném provozu. Dokončete čištění navlhčenou houbičkou.
3. Namontujte zpět plovoucí kryt (D) a ujiistěte se, že je správně připevněn k podpěrám.
4. Vyčistěte konektor nabíjení akumulátoru (G).
5. Očistěte nabíjecí základnu (H) a kontaktní konektor (I) od nahromaděných nečistot.

VAROVÁNÍ: Nebezpečí pořezání rukou.

Požadavky a povinnosti:

• Bezpečnostní klíč • Klíč
• Sekací nože • Rukavice

POVINNOST POUŽÍVAT RUKAVICE: Abyste zabránili nebezpečí pořezání rukou, používejte ochranné rukavice.

Postup:

1. Stisknutí tlačítka „STOP“ (A) umožňuje zastavit robotickou sekačku a otevřít ochranný kryt (B).
2. Vyjměte bezpečnostní klíč (C).

A C B STOP

1. Otočte robotickou sekačku spodní stranou vzhůru, přičemž dejte pozor, abyste nepoškodili plovoucí kryt.
2. Vyšroubujte zajišťovací šrouby (E).
3. Vyměňte sekací nože (D).
4. Utáhněte zajišťovací šrouby (E).

1. Akumulátor nabijte podle průvodce v aplikaci, který je přístupný na stránce „Nastavení“.
2. Vyčistěte robotickou sekačku (viz odst. 6.2).
3. Robotickou sekačku skladujte na suchém místě, chráněném před mrazem, a ujistěte se, že je vypnutá.
4. Akumulátor je nutné nabíjet každých 6 měsíců a v každém případě před zimním uskladněním.

POZNÁMKA: Průvodce zaznamená dokončení nabití akumulátoru do cloudu. Dokončení je potvrzeno aktualizací data nabití před zimním uskladněním.

POZNÁMKA: Registrace nabíjení pomocí postupu v aplikaci je nutná pro zachování platnosti záruky na akumulátor.

POZNÁMKA: Akumulátor je nutné nabíjet každých 6 měsíců a v každém případě před zimním uskladněním.

Výměnu akumulátoru smí provádět pouze PERSONÁL TECHNICKÉ PODPORY SPOLEČNOSTI STIGA. Pokud je nutné akumulátor vyměnit, obraťte se na servisní středisko nebo prodejce.

7. ŘEŠENÍ PROBLÉMŮ

VAROVÁNÍ:

Zastavte robotickou sekačku a uved'te ji do bezpečného stavu (viz odst. 5.3.2).

Níže je uveden seznam možných poruch, které se mohou vyskytnout během provozu.

ZÁVADA PŘÍČINY ŘEŠENÍ
Abnormální vibrace.Robotická sekačka jehlučná.	Poškozený sekací kotouč nebonože	Vyměňte poškozené součásti (vizodst. 6.3).
	Sekací zařizení je zanesenézbytky (pásky, šňůrky, plastovéúlomky apod.).	Vypněte robotickou sekačku vbezpečném stavu (viz odst. 2.3). Odjistětesekací nůž.
	Při uvedení robotické sekačkydo provozu se nečekaněvyskytly překážky (spadlé větve,zapomenuté předměty apod.).	Vypněte robotickou sekačku vbezpečném stavu (viz odst. 2.3).Odstraňte překážky a restartujterobotickou sekačku (viz odst. 5.3.9).
	Porucha elektromotoru. Vyměňtemotor a obraťte se na nejbližšíautorizované servisní středisko.
	Příliš vysoká tráva. Zvyšte výškusekání (viz odst. 5.6).
Robotická sekačka sesprávně neumístí donabíjecí stanice.	Chybné umístění ohraničujícíhovodiče.	Zkontrolujte připojení nabíjecí základny(viz odst. 4.5.3).
	Pokles terénu v blízkosti nabíjecízákladny.	Přesuňte nabíjecí základnu do správnépolohy (viz odst. 4.5.3).
Robotická sekačkasse chová abnormálněkolem překážek poobvodu.	Chybně položený ohraničujícívodič.	Umístěte správně ohraničující vodič(ve směru hodinových ručiček) (vizodst. 4.5.1).
Robotická sekačkapracuje v nesprávnémčasovém rozvrhu.	Chybně nastavený časový rozvrh. Znovu nastavte čas pracovní činnosti (vizodst. 4.7.8).
Pracovní plocha nenízcela posekaná.	Nedostatečný časový rozvrh. Prodlužte čas pracovní činnosti (vizodst. 4.7.8).
	Sekací zařizení s inkrustacemi a/nebo se zbytky.	Vypněte robotickou sekačku vbezpečném stavu (viz odst. 2.3). Očistětesekací zařizení.
	Otočné sekací nože jsouzanesené inkrustacemi nebozbytky.	Vypněte robotickou sekačku vbezpečném stavu (viz odst. 2.3). Vyměňtesekací nože.
	Příliš velká pracovní plochavzhledem ke skutečné kapacitěrobotické sekačky.	Zmenšete pracovní plochu (viz Technicképarametry - odst. 1.2).
	Blíží se konec životnostíakumulátorů.	Vyměňte akumulátory za originálnínáhradní díly (viz odst. 6.5).
	Nabití akumulátorů neníkompletně.	Očistěte a odstraňte případnou oxidaci zkontaktních bodů (viz odst. 6.2). Nabijteakumulátory.
Části zahrady nejsou zcela osekané.	Chybné programování sekacích bodů.	Správně naprogramujte vedlejší sekcí body (viz odst. 4.7.9).
Kontrolka nabíjecí základny se nerozsvítí, je-li robot mimo nabíjecí základnu.	V nabíjecí základně chybí napájecí napětí nebo došlo k poruše na nabíjecí základně.	Zkontrolujte správné připojení do elektrické zásuvky napájecího zdroje.Ověřte neporušenost kabelu pro připojení napájecího zdroje.
Kontrolka nabíjecí základny se rozsvítí a začne pomalu blikat.	Ohraničující vodič není připojený nebo je přerušený	Ověřte instalaci a opravte poškození (viz odst. 4.5.2).
Kontrolka nabíjecí základny se rozsvítí a začne rychle blikat.	Ohraničující vodič je příliš krátký nebo nabíjecí základna je poškozená.	Zkontrolujte, zda je délka ohraničujícího vodiče větší, než je uvedeno v odst. 4.5.1.V případě potřeby nainstalujte rezistor (viz odst. 4.5.4). V případě přetrvávání problému se obraťte na servisní středisko.
Kontrolka nabíjecí základny se rozsvítí s dvojitým nebo trojitým zablikáním.	Nabíjecí základna zjistila zkrat na nabíjecích kontaktech.	Odpojte nabíjecí základnu od elektrické sitě, odstraňte případné zkraty a očistěte nabíjecí kontakty základny a robotické sekačky. Znovu připojte nabíjecí základnu k elektrické síti. V případě přetrvávání problému se obraťte na servisní středisko.
Na klávesnici svítí ikona Výstraha.	Označuje stav poruchy/poškození.	Více informací můžete najít v aplikaci nebo se obraťte na servisní středisko.

7.1. HLAVNÍ ZPRÁVY Z APLIKACE

ZÁVADA PŘÍČINY ŘEŠENÍ
V aplikaci se zobrazí „Žádný signál“, pokud je robotická sekačka v obvodu a svítí kontrolka LED vysílače na nabíjecí základně.	Problém s robotickou sekačkou při příjmu signálu.	Obraťte se na autorizované servisní středisko.
V aplikaci se zobrazí „Mimo obvod”.	Nadměrný sklon terénu Ohraničte plochu s nadměrným sklonem (viz odst. 4.3).
	Chybně položený ohraničující vodič.	Zkontrolujte, zda je ohraničující vodič nainstalován správně (nadměrná hloubka, blízkost kovových předmětů, vzdálenost mezi vodičem, který ohraničuje oba prvky, apod.) (viz odst. 4.5.1).
	Ohraničující vodič použitý k ohraničení vnitřních ploch (záhony, keře apod.) je položen špatně.	Umístěte ohraničující vodič správně (kolem překážky ve stejném směru jízdy po obvodu) (viz odst. 4.5.1).
	Přehřátý napájecí zdroj. Příjměte opatření pro snížení teploty napájecího zdroje (ventilujte jej nebo změňte prostor instalace apod.) (viz odst. 4.3).
ZÁVADA PŘÍČINY ŘEŠENÍ
V aplikaci se zobrazí „Robot zvednutý“	Robotická sekačka vyzvednutá ze země.	Zkontrolujte, zda robotická sekačka není zablokována nebo zda jí v cestě nestojí nějaký předmět. Očistěte a odstraňte případné zbytky trávy z prostoru pod skříní, které by mohly bránit činnosti senzorů (viz odst. 6.2).
V aplikaci se zobrazí „Chyba kola”.	Nerovný terén nebo terén s překážkami, které brání pohybu.	Zkontrolujte, zda je trávník určený k sekání rovnoměrný a bez jam, kamenů nebo jiných překážek.V opačném případě proved'te potřebné operace pro vyrovnání terénu (viz odst. 4.3).
	Porucha jednoho nebo obou motorů, které zajišťují náhon kol.	Vyměňte motor a obraťte se na nejbližší autorizované servisní středisko.
V aplikaci se zobrazí „Vysoká tráva“ nebo „Chyba sekání“.	Sekací kotouč je zaseknutý nebo poškozený.	Zastavte robotickou sekačku v bezpečném stavu (viz odst. 2.3). Uvolněte ze sekacího kotouče předměty, které způsobují zaseknutí nebo vyměňte sekací kotouč za nový (viz odst. 6.3).
	Otočné sekací nože jsou opotřebované nebo zanesené inkrustacemi nebo zbytky.	Zastavte robotickou sekačku v bezpečném stavu (viz odst. 2.3). Uvolněte a očistěte nebo vyměňte sekací nože (viz odst. 6.3).
	Při uvedení robotické sekačky do provozu se nečekaně vyskytly překážky (spadlé větve, zapomenuté předměty apod.).	Zastavte robotickou sekačku v bezpečném stavu (viz odst. 2.3). Odstraňte překážky a restartujte robotickou sekačku.
	Porucha elektromotoru. Vyměňte motor a obraťte se na nejbližší autorizované servisní středisko.
	Příliš vysoká tráva. Zvyšte výšku se kání (viz odst. 5.6).Proved'te ohraničující sekání.
V aplikaci se zobrazí oznam „Převrácení“.	Robotická sekačka se nachází na sklonu větším, než je přípustná hodnota.	Vylučte plochu se sklonem vyšším než je přípustná hodnota, a to jejím ohraničením (viz odst. 4.3)

8. PŘEPRAVA, USKLADNĚNÍ A LIKVIDACE

8.1. PŘEPRAVA

Postup:

POZNÁMKA: Pro přepravu na velké vzdálenosti se doporučuje použít původní obal.

1. Stisknutí tlačitka „STOP“ (A) umožňuje zastavit robotickou sekačku a otevřít ochranný kryt (B).
2. Vyjměte bezpečnostní klíč (C).
3. Vyčistěte robotickou sekačku podle pokynů v odst. 6.2 „ČIŠTĚNÍ VÝROBKU“.
4. Zvedněte robotickou sekačku za rukojeť (D) a přemístěte jí, přičemž jej uchovejte daleko od těla.
5. Přemístěte robotickou sekačku zpět do původního obalu.

ACB TOP D

8.2. USKLADNĚNÍ

Robotická sekačka musí být uskladněna ve vodorovné poloze na suchém místě a mimo dosah mrazu, po očištění a po zimním nabití akumulátoru (viz kap. 6). Během dlouhých období nečinnosti odpojte nabíjecí základnu od elektrické sítě.

8.3. LIKVIDACE

UPOZORNĚNÍ: K odstranění akumulátoru se obraťte na autorizované servisní středisko.

Postup:

1. Obal produktu zlikvidujte udržitelným způsobem ve vhodných sběrných nádobách nebo jej odevzdejte do příslušných středisek autorizovaných pro sběr.
2. Robotickou sekačku zlikvidujte v souladu s místními předpisy.
3. Obraťte se na speciální střediska pro recyklaci a likvidaci, protože robotická sekačka je klasifikovaná jako odpad OEEZ (Odpadní elektrická a elektronická zařízení).
4. Staré nebo vypotřebované akumulátory zlikvidujte udržitelným způsobem ve sběrných nádobách nebo je odevzdejte do příslušných středisek autorizovaných pro sběr.

9. PŘÍSLUŠENSTVÍ

Č. artiklu Popis Specifikace
1127-0009-01 Sekací nože 12 ks
1127-0011-01 Kryt nabíjecí základny Slouží na přídavnou ochranu před deštěm a slunečním zářením
1127-0010-01 Prodlužovací kabel pro napájecí zdroj		Prodlužovací kabel spojení mezi napájecím zdrojem a nabíjecí základnou - L = 5 m.
1127-0020-01 Prodlužovací kabel pro napájecí zdroj		Prodlužovací kabel spojení mezi napájecím zdrojem a nabíjecí základnou - L = 15 m.
1127-0012-01 Malá instalační sada Ohraničující vodič ∅ 2,7 mm - L = 150 m + 200 upevňovacích hřebíků + 5 konektorů pro vodič + 5 konektorů pro kabel nabíjecí základy.
1127-0013-01 Střední instalační sada Ohraničující vodič ∅ 2,7 mm - L = 300 m + 400 upevňovacích hřebíků + 5 konektorů pro vodič + 5 konektorů pro kabel nabíjecí základy.
1127-0000-01 Cívka s ohraničujícím vodičem - 150 m		Ohraničující vodič ∅ 2,7 mm - L = 150 m
1127-0001-01 Cívka s ohraničujícím vodičem - 300 m		Ohraničující vodič ∅ 2,7 mm - L = 300 m
1127-0002-01 Cívka s ohraničujícím vodičem - 500 m		Ohraničující vodič ∅ 3,4 mm - L = 500 m
1127-0006-01 Upevňovací hřebíky (100 ks) Hřebíky pro upevnění ohraničujícího vodiče - 100 ks
1127-0008-01 Upevňovací šrouby pro nabíjecí základnu		8 ks
1127-0004-01 Konektory pro vodič Spoje pro opravu ohraničujícího vodiče - 5 ks
1127-0005-01 Konektory kabelu nabíjecí základny		Konektory pro připojení ohraničujícího vodiče k nabíjecí základně - 5 ks
122063053/0	Rezistor pro malé obvody	Rezistor pro instalace s obvodem ohraničujícího vodiče menším než 40 m

10. ZÁRUKA

10.1. ZÁRUČNÍ PODMÍNKY

Záruční podmínky jsou určeny výhradně pro spotřebitele, tj. neprofesionální uživatele.

Záruka se vztahuje na všechny vady materiálů a výroby, které byly potvrzeny během záručního období vaším Prodejcem nebo Specializovaným střediskem.

Aplikace záruky je omezena na opravu nebo výměnu komponentu, který je považován za vadný.

Doporučuje se svěřit stroj jednou ročně autorizované servisní dílně za účelem provedení údržby, servisu a kontroly bezpečnostních zařízení.

Aplikace záruky je podmíněna pravidelnou údržbou stroje.

Záruka se nevztahuje na škody způsobené:

• Chybějícím seznámením s průvodní dokumentací (Návody).
  • Profesionálním použitím.
• Nepozorností, nedbalostí.
• Externí přičinou (blesk, nárazy, přítomnost cizích těles uvnitř stroje) nebo nehodou.
• Použitím a montáží, které jsou nevhodné, nejsou dovolené výrobcem.
• Nedostatečnou údržbou.
• Změnou stroje.
• Použitím neoriginálních náhradních dílů (přizpůsobitelné díly).
• Použitím příslušenství, které nebylo dodáno nebo schváleno výrobcem (např. řezací zařízení).

Záruka se dále nevztahuje na:

• Údržbářské zákroky (popsané v návodu k použití).
• Běžné opotřebení spotřebního materiálu, jako jsou šrouby a kola.
• Běžné opotřebení.
• Zhoršení stavu stroje estetického charakteru, způsobené jeho použitím.
• Držáky sekacích zařízení.
• Poškození způsobené instalací, která není v souladu s návodem k použití.
• Případná koroze nebo poškození ohraničujícího vodiče
• Poškození způsobené vniknutím vody v důsledku použití vysokotlakého mycího zařízení nebo ponoření do vody, například kaluže tvořené po silném dešti.
• Poškození způsobené nesprávným uskladněním nebo použitím akumulátoru.
• Škody způsobené použitím neoriginálních akumulátorů.
• Veškeré další náklady, které mohou být spojeny se záruční opravou, jako je přesun stroje k uživateli, přeprava stroje k prodejci, pronájem zařízení nebo přivolání externích firem na veškeré práce spojené s údržbou zahrady během odstávky stroje.

Uživatel je chráněn vlastními národními zákony. Práva uživatele vyplývající z vlastních národních zákonů nejsou touto zárukou nijak omezena.

11. ES PROHLÁŠENÍ O SHODĚ
