BRUKSANVISNING G 600 STIGA
Ikke bruk robotgressklipperen när en vannsprinkler står på.
FORBUD:
Piktogramene i en sirkel med blå bakgrunn indikerer påbud.
Ikke klatre opp på maskinen.
FORBUD:

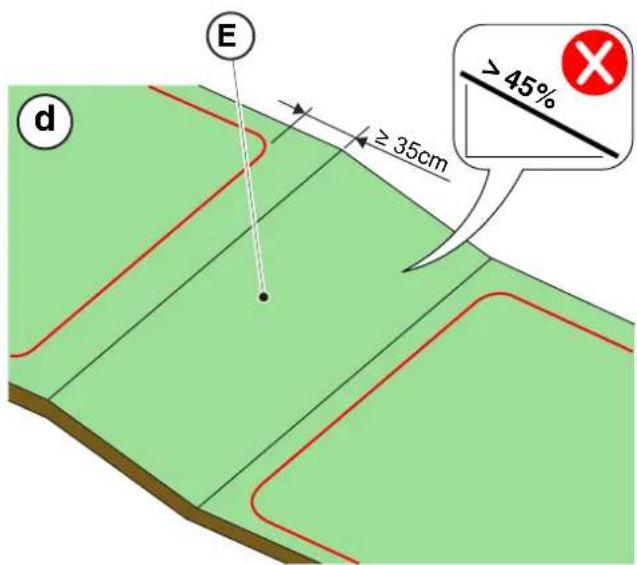

Roboten kan klippe overflater med en maksimal helling på 45 %.

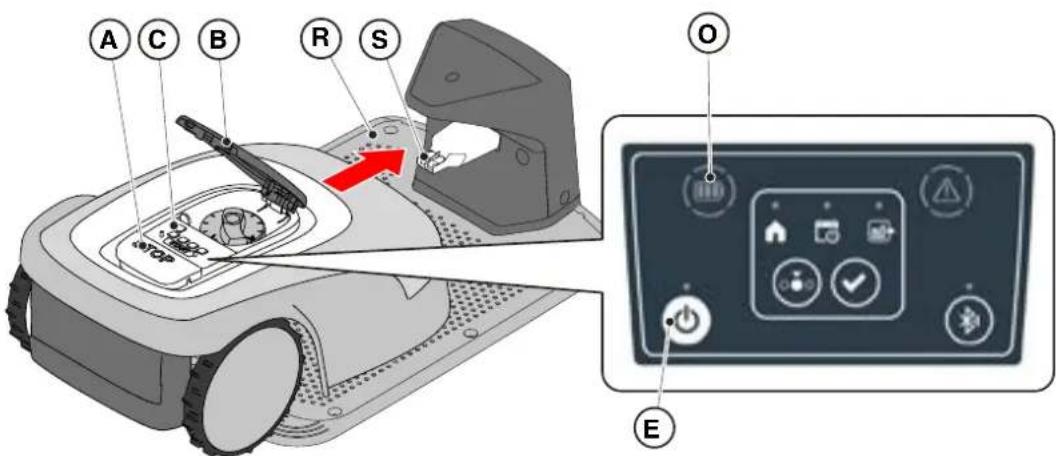

- Lad robotgressklipperen (Se avsn. 5.5).
MERK: Batteriene skal forbli tilkoblet i minst 2 timer første gang de lades.
4.7. PRODUKTINNSTILLINGER
Krav og påbud:
Avsnittet "Border cut" lar deg programmere klipping av hagens kanter på en bestemt dag.
MERK: Robotgressklipperen när ladebasen med avskrudd klippeinnretning.
Den här handboken gäller för modellerna G 300, G 600, G 1200.
| SPECIFICATIONER | ENHET FÖR MÄTT | STIGA G 300 STIGA G 600 STIGA G 1200 |
| Bredd (BxHxD) | [mm] 413 | x 252 x 560 413 x 252 x | 560 413 x 252 x 560 | |
| Robotgräsklipparens vikt | [kg] 7,4 7,6 8 | | |
| Klipphöjd (min-max) | [mm] 20-60 | 20-60 20-60 | | |
| Bladets diameter | [mm] | 180 | 180 | 180 |
| Klipphastighet | [rpm] | 2850+/-50 | 2850+/-50 | 2850+/-50 |
| Rörelsehastighet | [m/min] | 22 | 22 | 22 |
| Maximal lutning | % | 45 | 45 | 45 |
| Maximal lutning längs omkretsen | % | 20 | 20 | 20 |
| Typ av elektrisk framdrivningsmotor | - | Borstlös | Borstlös | Borstlös |
| Typ av klippningssystem | - | 4 svängbara gräsklippningsblad | 4 svängbara gräsklippningsblad | 4 svängbara gräsklippningsblad |
| Kontroll av klippaggregatet | - | 322104105/0 | 322104105/0 | 322104105/0 |
| Typ av elektrisk klippningsmotor | - | Borstlös | Borstlös | Borstlös |
| Ljudeffektnivå som detekterats | [dB] (A) | 57 | 57 | 57 |
| Osäkerhet om bullerutsläpp, KWA | [dB] (A) | 1,47 | 1,47 | 1,47 |
| Ljudeffektnivå som garanteras | [dB] (A) | 59 | 59 | 59 |
| Ljudnivå i operatörens öra | [dB] (A) | 46,3 | 46,3 | 46,3 |
| Robotgräsklipparens IP-klassificering | - | IPX5 | IPX5 | IPX5 |
| IP-klassificering av laddningsstationen | - | IPX1 | IPX1 | IPX1 |
| Matarens IP-klassificering | - | IP67 | IP67 | IP67 |
| Robotgräsklipparens driftsmiljötemperatur [°C] | [°C] | 0 ÷ 50 | 0 ÷ 50 | 0 ÷ 50 |
| Driftstemperatur för laddningsstationen [°C] | [°C] | -10 ÷ 50 | -10 ÷ 50 | -10 ÷ 50 |
| Matardriftens miljötemperatur [°C] | [°C] | -10 ÷ 50 | -10 ÷ 50 | -10 ÷ 40 |
| Arbetskapacitet | [m2] | 300 | 600 | 1200 |
| Strömförsörjning | - | Ingång: 100-240 Vca 1,2 AUtgång: 30 Vcc; 2 A | Ingång: 100-240 Vca 1,2 AUtgång: 30 Vcc; 2 A | Ingång: 100-240 Vca 1,2 AUtgång: 30 Vcc; 2 A |
| Batterimodell | - | 25,2 - 25,9 V; 2 Ah | 25,2 - 25,9 V; 2,5 Ah | 25,2 - 25,9 V; 5 Ah |
| Laddningstid | [min] | 60 | 80 | 150 |
| Bluetooth | - | 4,2 | 4,2 | 4,2 |
2. SÄKERHET
Under formgivning och konstruktion har man varit särskilt noga med aspekter som kan orsaka risker för hälsan och säkerheten för människor. Syftet med denna information är att sensibilisera användarna på att vara mycket uppmärksamma för att undvika all slags risk genom att undvika beteenden som inte respekterar föreskrifterna som anges.
FARA:
Innan du använder robotgräsklipparen är det nödvändigt att känna till all information som finns i detta dokument.
FARA:
Den här gräsklipparroboten är inte avsedd att användas av barn eller personer med en reducerad fysisk, sensorisk eller mental förmåga eller som inte har erfarenhet och nödvändiga kunskaper.
ELEKTRISK FARA:
Innan du utför ingrepp som inställningar eller underhållsarbete, koppla ifrån elströmmen och aktivera säkerhetsanordningen.
ELEKTRISK FARA:
Använd inte robotgräsklipparen med en skadad transformator strömkabel. En skadad kabel kan komma i kontakt med spänningssatta delar. Kabeln ska bytas ut av tillverkaren eller dess serviceverkstad eller en person med lämpliga kvalifikationer för att förhindra alla risker.
ELEKTRISK FARA:
Använd endast batteriladdaren och mataren som levereras av tillverkaren.
Användning av en olämplig laddare och strömförsörjning kan orsaka elektriska stötar och/eller överhettning.
OBS:
Om det läcker ut vätska ur batteriet, ska de gällande komponenterna tvättas med vatten/neutraliserande medel.
Undvik direktkontakt med batterivätskan.
Vid kontakt med ögonen, vänd dig till en läkare.
OBS:
Se till att det inte finns några människor, särskilt barn eller husdjur i närheten när robotgräsklipparen är igång. Annars programmerar du robotgräsklipparens aktivitet under de timmar då det inte finns människor i detta område.
OBS:
Driftområdet måste avgränsas av ett staket som man inte kan klättra över.
Gör staketet lämpligt eller övervaka robotgräsklipparen under driften.
OBS:
Använd endast originalreservdelar.
STIGA
OBS:
Installerade säkerhetsanordningar får inte ändras, kringgås eller tas bort.
WARNING:
Kontrollera att det inte finns några leksaker, verktyg, grenar, kläder eller andra föremål på gräsmattan som kan skada utrustningen.
FÖRBUD:
Sätt dig inte på gräsklipparroboten.
FÖRBUD:
Lyft aldrig gräsklipparroboten för att inspektera klippbladet eller transportera den när den är igång. För aldrig in händer och fötter under apparaten.
FÖRBUD:
Använd inte robotgräsklipparen när en sprinkler är igång.
FÖRBUD:
Tvätta inte gräsklipparroboten med en högtryckstvätt och sänk inte ner den i vatten, helt eller delvis.
FÖRBUD:
Använd inte robotgräsklipparen om den inte är helt intakt i alla sina delar. Vid skador, byt ut de berörda delarna.
FÖRBUD:
Det är absolut förbjudet att använda och ladda gräsklipparroboten i explosiva och brandfarliga miljöer.
SKYLDIGHET:
Kontrollera gräsklipparroboten visuellt regelbundet för att försäkra dig om att bladen och klippaggregatet inte är slitet eller skadat. Se till att gräsklipparroboten är i gott funktionsskick.
SKYLDIGHET:
Läs hela handboken noga, särskilt informationen som säkerhet och försäkra dig om att du har förstått den helt. Följ noggrant bruks-, underhålls- och reparationsanvisningarna.
SKYLDIGHET:
Operatörer som utför underhåll och reparationer måste känna till robotgräsklipparens specifika egenskaper och säkerhetsföreskrifter.
SKYLDIGHET ATT BÄRA SKYDDSHANDSKAR:
Använd personlig skyddsutrustning som förutses av tillverkaren, använd skyddshandskar särskilt vid ingrepp på klippaggregatet.
2.2. SÄKERHETSANVISNINGAR
SKYLDIGHET:
Läs noga före användning och spara för framtida konsultation.
2.2.1. SÄKRA DRIFTMETODER
Utbildning
a. Läs instruktionerna noggrant, lär känna kommandona och maskinens korrekta användning.
b. Låt aldrig barn, personer med nedsatt fysisk, sensorisk eller mental förmåga, eller utan erfarenhet och kännedom, eller personer som inte känner till dessa instruktioner använda maskinen. Lokala regler kan begränsa operatörens ålder.
c. Operatören eller användaren ska hållas ansvarig för olyckor eller faror som berör tredje part eller tredje parts utrustning.
Förberedelse
a. Se till att det automatiska avgränssningsstaketet är korrekt installerat enligt anvisningarna.
b. Kontrollera regelbundet området där maskinen används och ta bort stenar, pinnar, kablar och andra främmande föremål som kan hindra användningen.
c. Utför regelbundet en visuell inspektion av knivarna, knivbultarna och klippaggregatet för att kontrollera att de inte är slitna eller skadade. Byt ut slitna eller skadade knivar och bultar parvis för att bibehålla maskinens balans.
d. Varningsskyltar måste placeras runt maskinens arbetsområde, om den används i allmänna utrymmen eller i utrymmen som är öppna för allmänheten. Signalerna ska ha följande text: "Varning! Automatisk gräsklippare! Håll dig på avstånd från maskinen! Övervaka barn!".
2.2.2. FUNKTIONSSÄTT
a. Använd inte maskinen med trasiga skydd eller om säkerhetsanordningar inte är installerade, till exempel utan skydd.
b. Lägg inte händer eller fötter nära eller under de roterande delarna. Håll dig alltid borta från tömning- söppningen.
c. Rör inte vid maskinens rörliga delar innan de har stannat helt.
d. Använd alltid robusta skor och långbyxor när du använder maskinen.
e. Lyft eller transportera inte gräsklipparen när motorn är igång.
f. Ta bort inaktiveringsenheten från enheten:
- Innan du tar bort ett hinder;
- Innan du kontrollerar, rengör eller utför arbeten på maskinen.
g. Låt inte maskinen vara på utan uppsikt i närvaro av husdjur, barn eller andra personer i närheten.
Underhåll och förvaring
a. Dra åt alla muttrar, bultar och skruvar ordentligt för säker maskinanvändning.
b. Kontrollera robotgräsklipparen ofta med avseende på slitage eller försämring.
c. Av säkerhetsskäl är det nödvändigt att byta ut slitna eller skadade delar.
d. Se till att knivarna endast byts ut med lämpliga reservdelar.
e. Se till att batterierna laddas med rätt laddare som rekommenderas av tillverkaren. En felaktig användning kan leda till elektriska stötar, överhettning eller läckage av frätande vätska från batteriet.
f. Vid elektrolytläckage, tvätta med vatten/neutraliseringsmedel och kontakta läkare vid kontakt med ögonen etc.
g. Maskinunderhåll måste utföras i enlighet med tillverkarens instruktioner.
Litiumjonbatterier kan explodera eller orsaka bränder om de tas isär, utsätts för vatten, eld eller höga temperaturer eller vid kortslutning. Hantera batteriet försiktigt, ta inte isär det och undvik varje typ av felaktig elektrisk eller mekanisk belastning. Undvik att utsätta batteriet för direkt solljus.
ANMÄRKNING: Det rekommenderas att endast använda originalprodukter som levereras av tillverkaren. Produkter som inte är originaldelar eller olämpliga produkter kan orsaka skador på robotgräsklipparen eller utgöra en fara för människor, djur och saker.
a. Batteriet ska endast installeras och/eller tas ut ur robotgräsklipparen av återförsäljaren eller ett servicecenter.
b. Förvara det oanvända batteriet på en säker plats på avständ från värmekällor eller föremål som kan orsaka kortslutning (pinnar, skruvar, metallföremål av olika slag).
c. Använd batteriladdaren på avständ från brandfarliga ytor eller ämnen och helst på torra platser.
d. Transportera batteriet och batteriladdaren i originalförpackningen.
Miljöskydd
ANMÄRKNING: Miljöskyddet ska vara en betydande aspekt och prioritet vid användningen av maskinen, till fördel för den civila samlevnaden och miljön i vilken vi lever.
a. Kassera förpackningar och skadade delar enligt lokala föreskrifter i det land där de används.
b. Kassera elektrisk utrustning (robotgräsklippare, batteri, strömförsörjning etc.) enligt EU-direktiv 2012/19/EU och i enlighet med nationella standarder. För mer information gällande bortskaffande av produkten, kontakta kompetent myndighet gällande hushållsavfall eller din återförsäljare.
c. Vi rekommenderar att du källsorterar produkter och emballage.
2.3. STOPPA OCH STÄNGA AV ROBOTGRÄSKLIPPAREN PÅ ETT SÄKERT SÄTT
SKYLDIGHET:
Stäng alltid av robotgräsklipparen i säkerhetsförhållanden före rengöring, transport eller underhåll.
Krav och skyldigheter:
- Säkerhetsnyckel.
Förfarande:

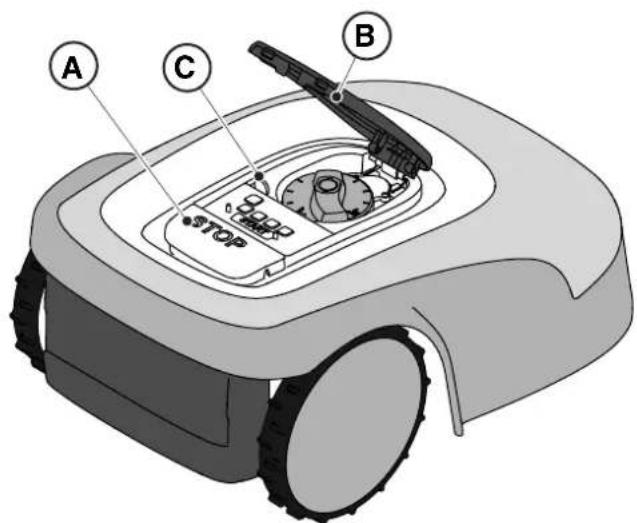

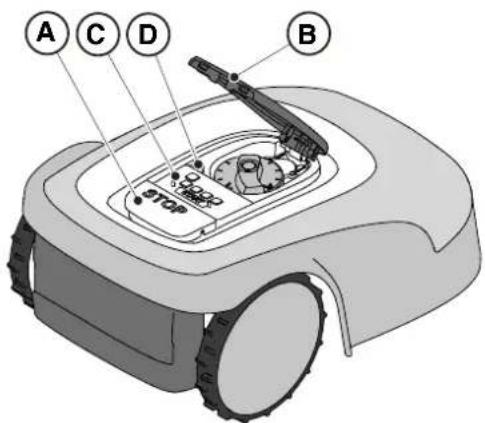

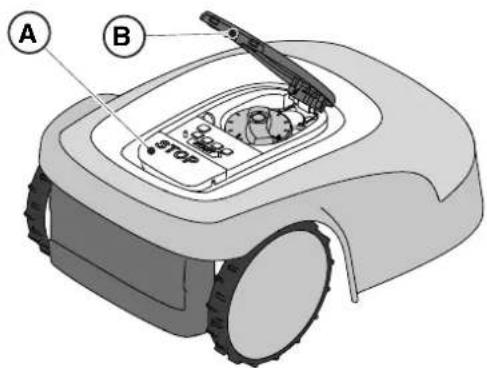

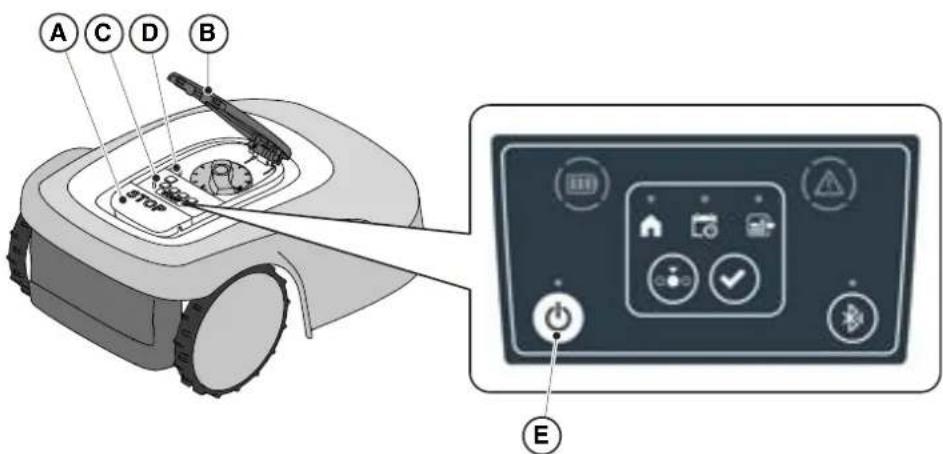

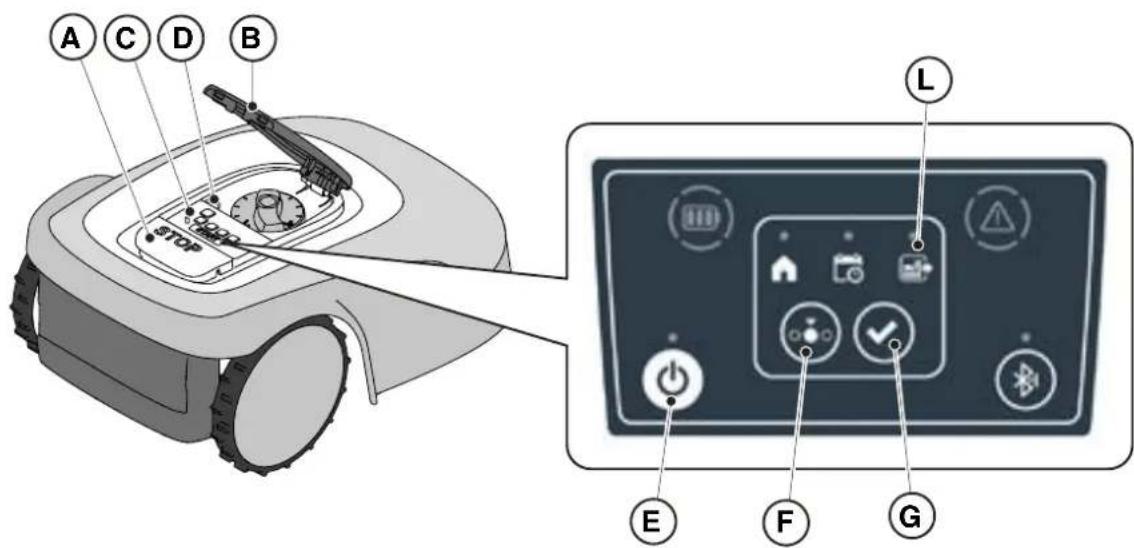

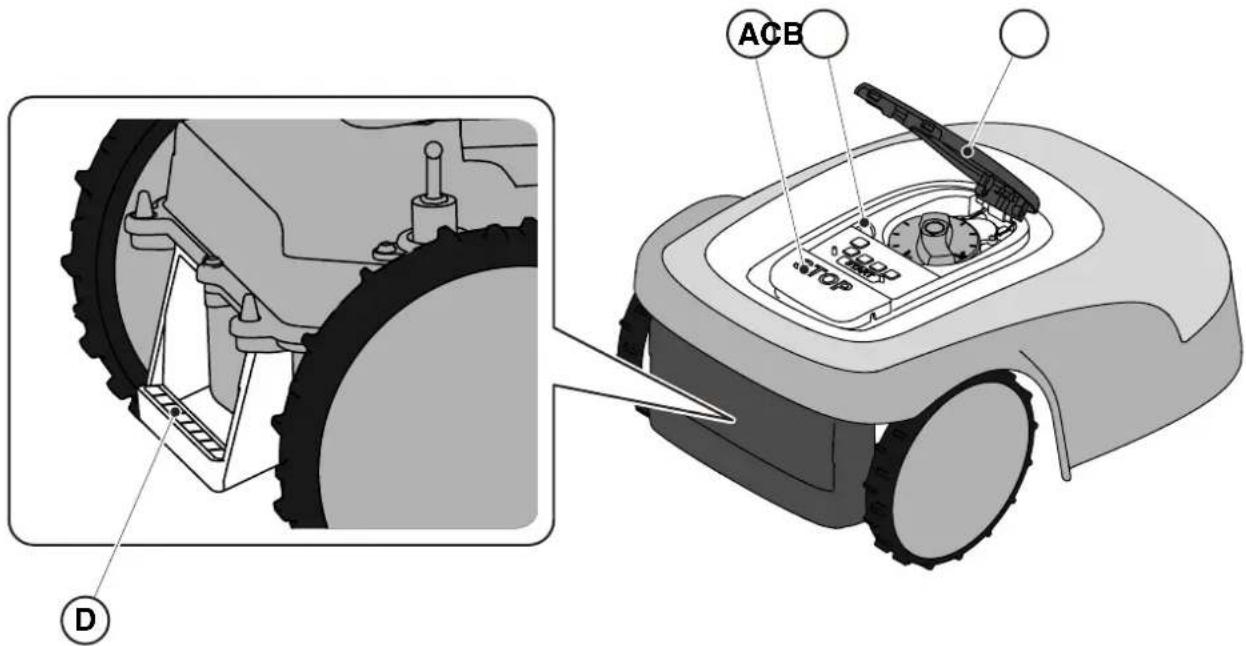

- Tryck på "STOP"-knappen (A) för att stoppa robotgräsklipparen i säkra förhållanden och öppna skydd-skåpan (B).
- Koppla ifrån säkerhetsnyckeln (C) och stäng av robotgräsklipparen i säkerhetsförhållanden.
- Stäng skyddskåpan (B).
- Robotgräsklipparen stoppas eller stängs av i säkert skick.
C
B
STOP
3. INTRODUKTION
3.1. ALLMÄN INTRODUKTION
3.1.1. SYFTE MED BRUKSANVISNINGEN
Denna handbok är en integrerad del av utrustningen och är avsedd att tillhandahålla den information som är nödvändig för dess användning.
Förvara den här handboken under apparatens livslängd så att den alltid finns till hands när den behövs för konsultation.
Mottagaren av handboken är användaren av utrustningen, som är skyldig att noggrant läsa informationen i den och tillämpa den strikt för att skydda människors säkerhet och för att undvika skador.
Informationen är skriven på tillverkarens originalspråk (italienska) och översatt till andra språk för lagenliga och/eller kommersiella krav.
Följande symboler har använts för att markera texter av betydelse.
FARA \ OBS \ WARNING:
Piktogrammen i en triangel med gul bakgrund och en svart linje indikerar fara\obs\ varning!
FÖRBUD:
Piktogrammen i en överkorsad cirkel med vit bakgrund och en röd streck indikerar förbud.
SKYLDIGHET:
Piktogrammen i en cirkel med blå bakgrund anger skyldigheter.
ANMÄRKNING: Indikerar teknisk information av särskild betydelse som inte ska försummas.

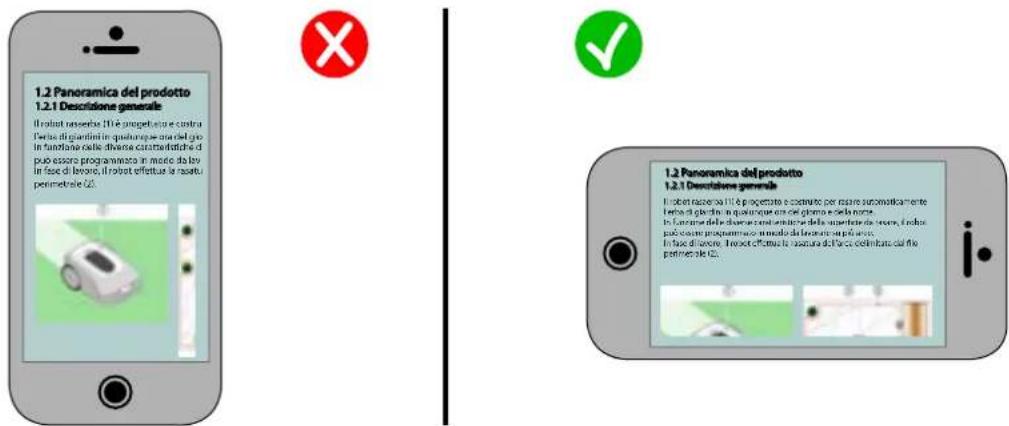

3.1.2. INSTRUKTIONER FÖR LÄSNING FRÅN SMARTTELEFON
För bättre läsbarhet i användarhandboken, rekommenderas det att hålla smarttelefonen i vågrätt läge så som visas i figuren.

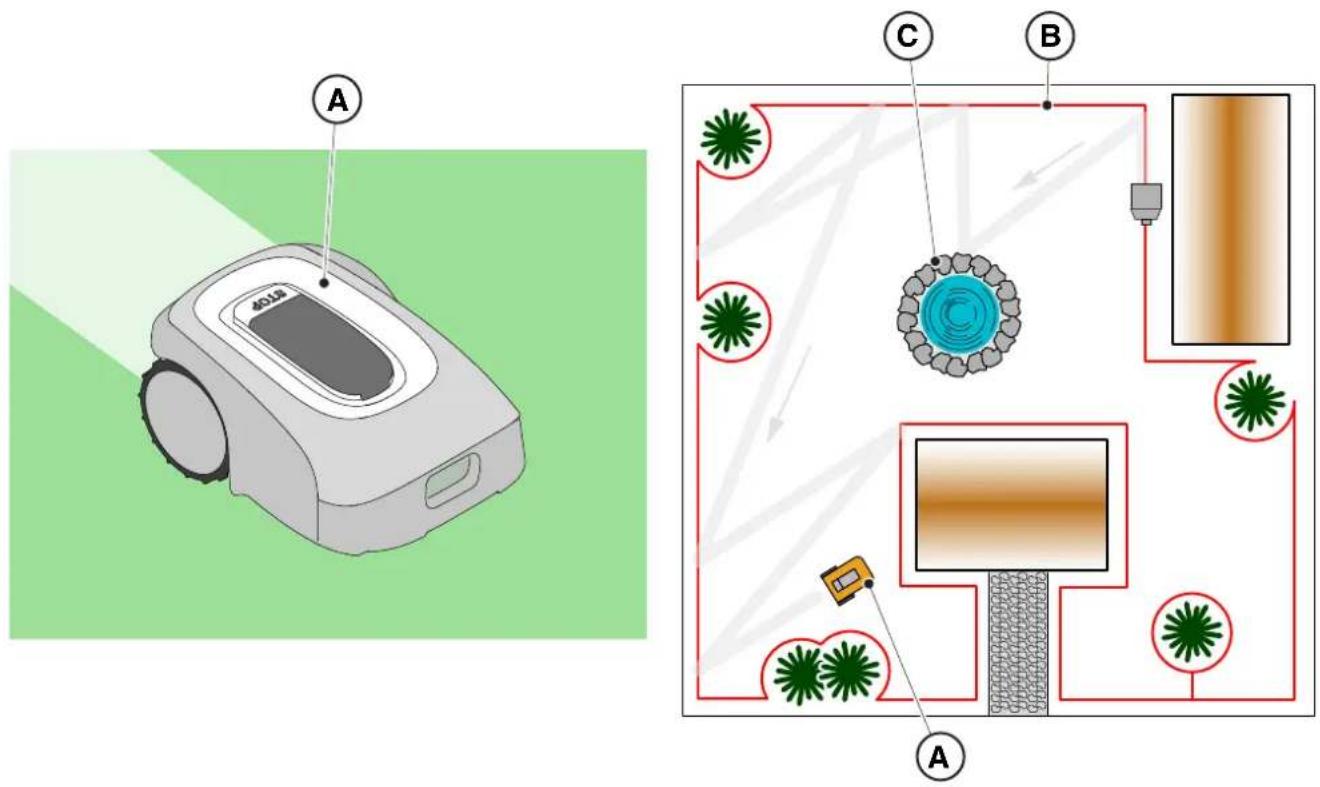

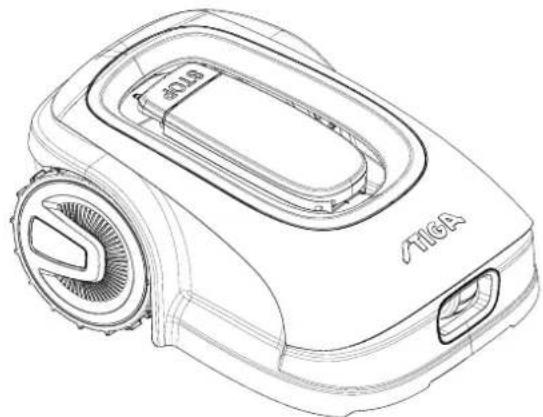

Apparaten är en gräsklipparrobot (A) som projekterats och konstruerats för automatisk gräsklippning i trädgårdar och gräsmattor när som helst under dagen och natten.
Enligt de olika egenskaperna på ytan som ska klippas kan robotgräsklipparen programmeras för att arbeta på flera områden som avgränsas av begränsningskabel.
Under driften klipper gräsklipparroboten inom området som begränsas av begränsningskabeln (B).
När gräsklipparroboten känner av begränsningskabeln (B) eller stöter på ett hinder (C) ändrar den bana och kör i en slumpmässig riktning.
Enligt principen om slumpmässig drift, klipper robotgräsklipparen hela den avgränsade gräsmattan automatiskt.
Vilken som helst annan användning anses som farlig och orsakar kroppsskador och/eller materialskador. Följande är felaktig användning (som exempel men inte begränsat till): att transportera människor, barn eller djur på maskinen; att åka med på gräsklipparen; att använda gräsklipparen för att dra eller skjuta på laster; att använda maskinen för att skära vegetation som inte är gräsbevuxen.
4018
C
B
A

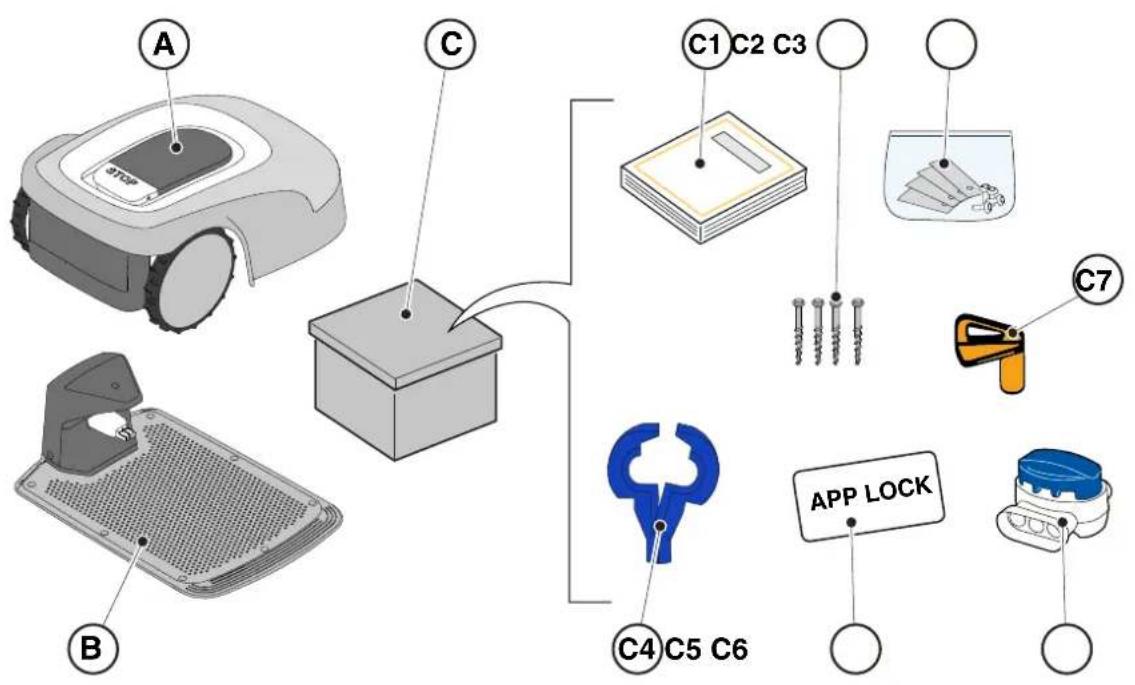

3.2.2. HUVUDSAKLIGA KOMPONENTER
(A) Robotgräsklippare
(B) Laddningsbas
(C) Startpaket

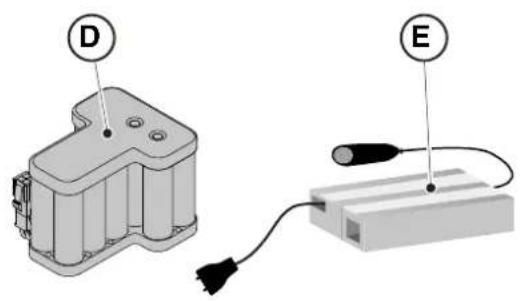

(D) Batteri (sitter i robotgräsklipparen)
(E) Laddningsbasens mature
(C1) Instruktionshandbok
(C2) Laddningsbasens fästskruvar
(C3) Blister med blad och fästskruvar
(C4) Laddningsbasens kontaktdon
(C5) App Lock-etikett
(C6) Skarv för begränsningskabel
(C7) Säkerhetsnyckel
B
C
C1 C2 C3
C4 C5 C6
C7
APP LOCK

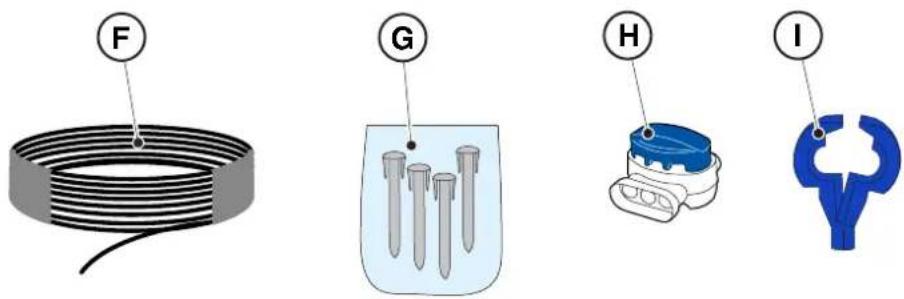

- Installationssats (tillval för G 600 och G 1200)
(F) Begränsningskabel
(G) Fästpinnar för begränsningskabeln
(H) Skarv för begränsningskabeln
(I) Laddningsbasens kontaktdon
Se kap. 9 "Tillbehör"

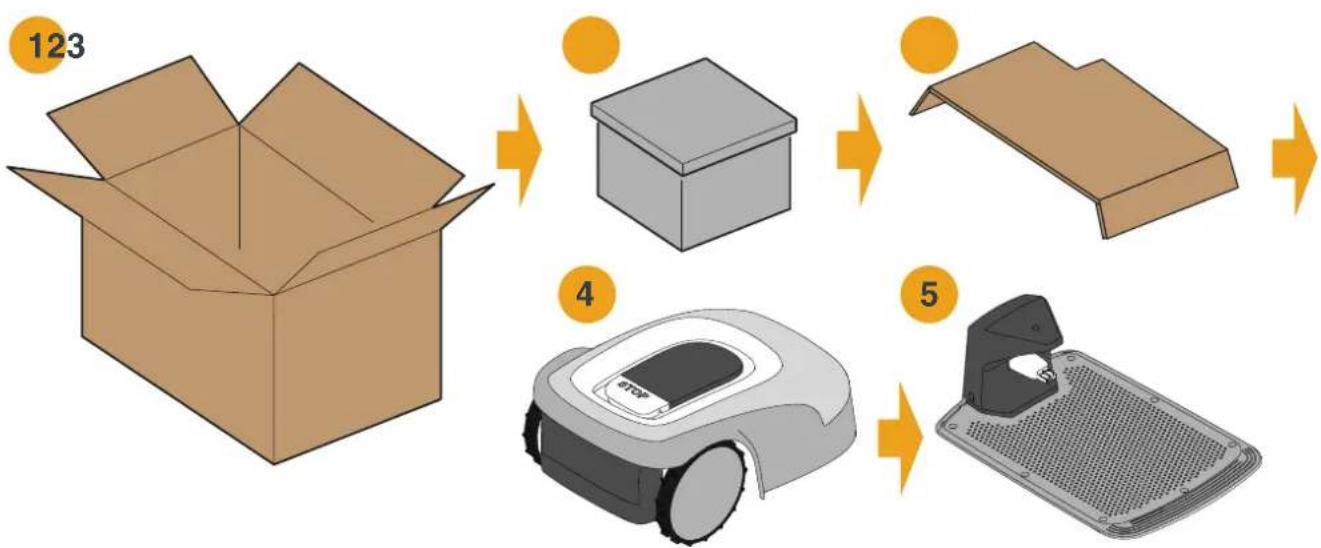

Nedan följer alla steg för att utföra uppackningen på rätt sätt:
- Öppna robotgräsklipparen;
- Ta ut "Startkitet" ur förpackningen;
- Ta ut den övre inneslutningskartongen;
- Ta ut robotgräsklipparen;
- Ta ut laddningsbasen.
WARNING:
Se till att ta bort allt förpackningsmaterial från robotgräsklipparen innan du använder den.
WARNING:
För att undvika skador ska du vara försiktig när du packar upp robotgräsklipparen så att du inte kommer i kontakt med knivblad eller andra farliga delar.

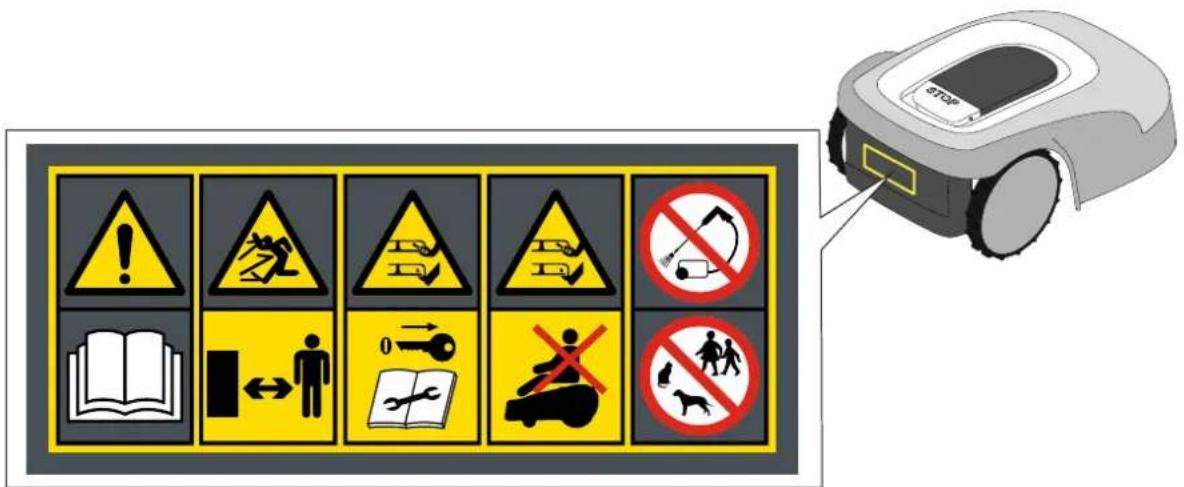

Alla symboler på robotgräsklipparen visas nedan:
Läs användarens instruktioner innan du börjar använda produkten.
WARNING:
Risk för utflygande föremål mot kroppen.
Håll säkerhetsavständ till maskinen under driften.
WARNING:
För aldrig in händer eller fötter i utrymmet där klippaggregatet sitter.
Ta bort inaktiveringsanordningen innan du arbetar på maskinen eller innan du lyfter den.
WARNING:
För aldrig in händer eller fötter i utrymmet där klippaggregatet sitter.
Sätt dig inte på maskinen.
FÖRBUD:
Använd inte högtryckstvättar på maskinen för att rengöra eller tvätta den.
FÖRBUD:
Se till att det inte finns några personer (särskilt barn, äldre eller funktionshindrade) och husdjur i arbetsområdet medan maskinen är i drift.
Håll barn, husdjur och övriga personer på ett säkert avständ när maskinen är igång.

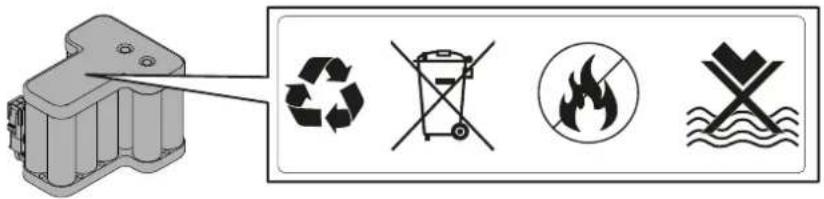

Alla symboler på batteriet visas nedan:
Läs användarens instruktioner innan du börjar använda produkten.
Kasta inte batteriet tillsammans med vanligt hushållsavfall.
Kassera batteriet i lämpliga auktoriserade insamlingscenter.
Kasta inte batteriet i eld och utsätt det inte för värmekällor.
Sänk inte ner batteriet i vatten och utsätt det inte för fukt.

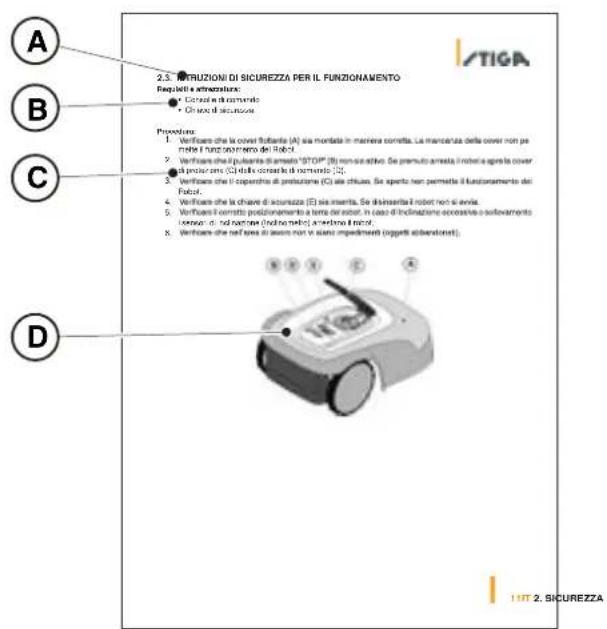

3.5. ALLMÄNNA INSTRUKTIONER FÖR ATT LÄSA HANDBOKEN
Kriterierna som följts för att utarbeta detta dokument beskrivs nedan.
- Ämnesrubrik (A)
- Krav och utrustning för att genomföra proceduren (B)
- Beskrivning av förfarandet (C)
- Beskrivande bilder för proceduren (D)
- Appens avsnittstitel (E)
- Appens navigeringsprocedur (F)
OBS:
Installerade säkerhetsanordningar får inte ändras, kringgås eller tas bort.
ANMÄRKNING: Kontakta STIGA:s återförsäljare för mer information om produktens installation.

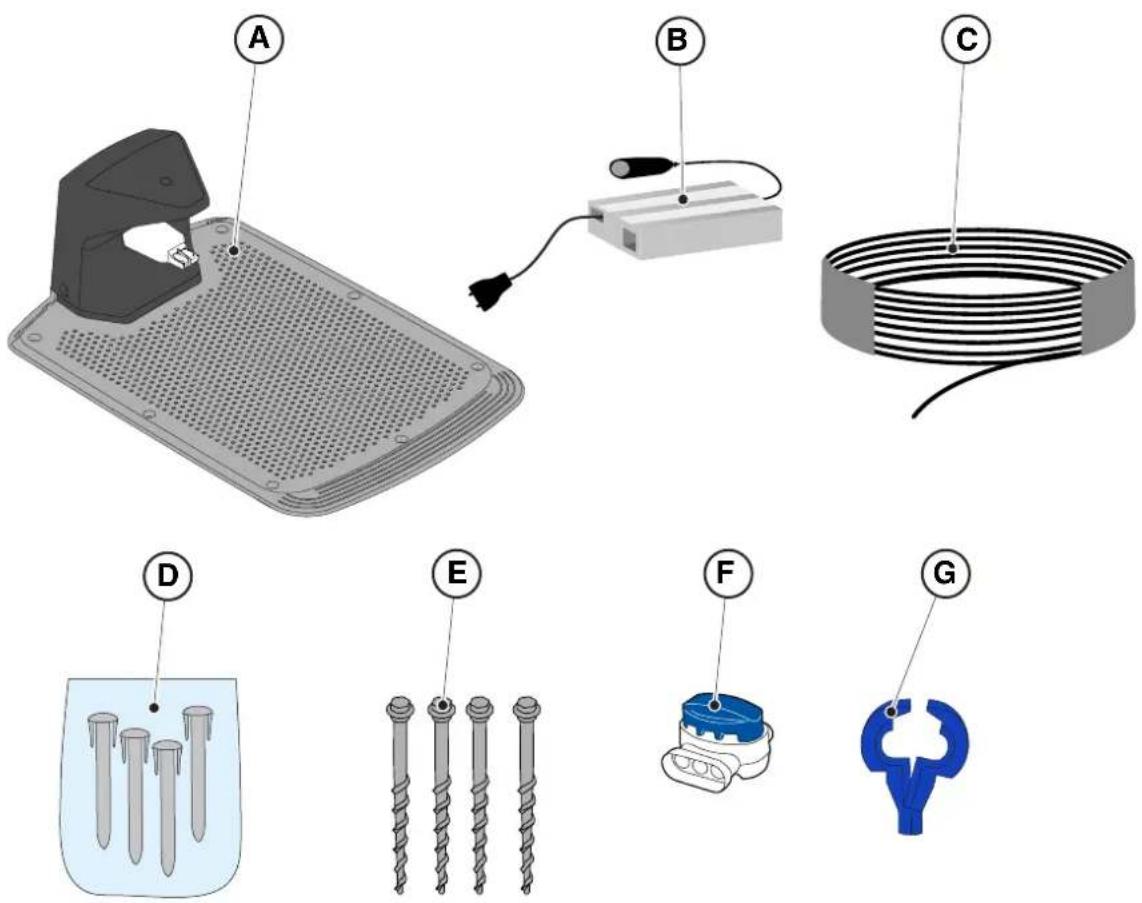

4.2. KOMPONENTER FÖR INSTALLATIONEN
(A) Laddningsbas
(B) Nätaggregat
(C) Begränsningskabel (ingår i installationssatsen)
(D) Fästpinnar för begränsningskabel (ingår i installationssatsen)
(E) Laddningsbasens fästskruvar
(F) Skarv för kantledning (ingår i installationssatsen)
(G) Laddningsbasens kontaktdon (finns i installationssatsen)
Se kap. 9 "Tillbehör"
Nedan följer anvisningar för att kontrollera nödvändiga krav och förbereda trädgården innan installationen fortsätter.
4.3.1. KONTROLL AV TRÄDGÄRDEN:
- Utför en inspektion av hela området för korrekt avkänning av trädgårdens tillstånd, hinder och områden som ska uteslutas.
- Kontrollera att gräsmattan som ska klippas är jämn och utan hål, stenar eller andra hinder. Rensa gräsmattan vid behov.
ANMÄRKNING: Jämna till marken så att inga pölar bildas till följd av regn.
ANMÄRKNING: Vid den första installationen måste gräsets ursprungliga höjd ligga inom robotgräsklipparens arbetsområde: 20-60 mm. Förbered vid behov trädgården med en traditionell gräsklippare.
4.3.2. KONTROLLER FÖR INSTALLATION AV LADDNINGSBASEN OCH NÄTAGGREGATET
 | ELEKTRISK FARA:För att genomföra elanslutningen måste det finnas en strömuttag i närheten av installationsområdet.Se till att elanslutningen överensstämmer med gällande lagar i användningslandet. |  | ELEKTRISK FARA:Anslut inte nätaggregatet till ett strömuttag om kontaktdonet eller kabeln är skadad.Anslut inte och rör inte vid en skadad kabel innan den har kopplats bort från strömförsörjningen.En skadad kabel kan komma i kontakt med spänningssatta delar. |
 | ELEKTRISK FARA:Apparaten ska skyddas med en differentialbrytare (RCD - Residual Current Device) med brytström på högst 30 mA. | | |
Förfarande:

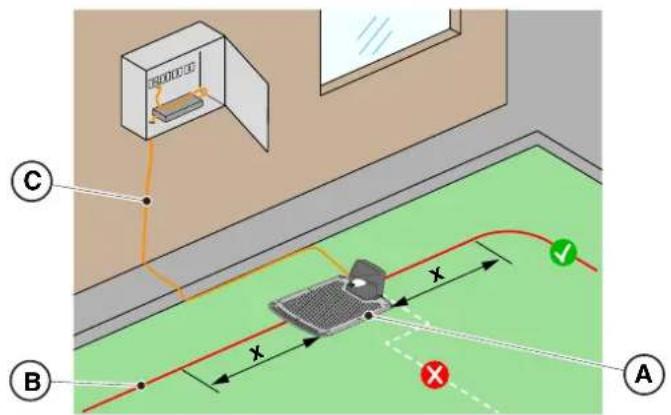

- Förbered en plan yta vid kanten av gräsmattan för att placera laddningsbasen (A), helst i den största delen av trädgården och nära ett eluttag.
- Se till att det finns tillräckligt med utrymme för att installera laddningsbasen på en rak sektion av omkretskabeln (B), så att basens avständ från alla kurvor är minst X = 200 cm. Marken måste vara helt plan och kompakt för att undvika deformation av laddningsbasens plan.
Nätkabeln (C), nätaggregatet, förlängningskabeln och alla andra elektriska kablar som inte hör till produkten måste förbli utanför klippområdet för att hålla dem borta från farliga rörliga delar och för att undvika skador på kablarna som kan leda till kontakt med strömförande delar.
- Se till att det valda området för installation av laddningsbasen (D) är minst 400 cm från laddningsbasen (E) för en eventuellt andra robotgräsklippare.
WARNING:
Överdriven närhet mellan två laddningsstationer kan orsaka störningar (se avs. 4.7.14)

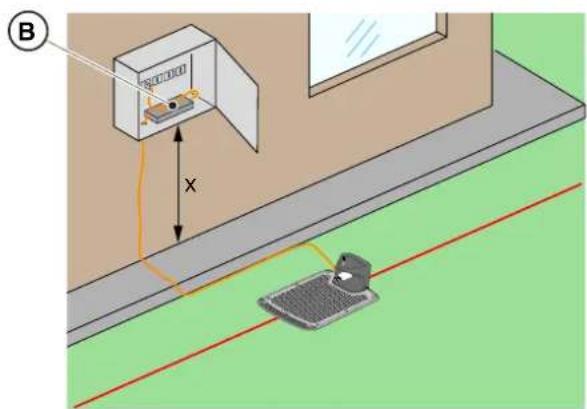

- Förbered installationsområdet för nätaggregatet (B) så att det är skyddat mot solstrålning och så att det inte kan hamna i vatten under alla väderförhållanden.
ANMÄRKNING: Det är att föredra och rekommenderas att installera strömförsörjningen (B) i ett slutet utrymme skyddat mot väder och vind, i ett läge som inte är lättillgängligt för obehöriga som barn (X > 160 cm).
- Kontrollera att arbetsområdets maximala lutning är mindre än eller lika med 45 % (E) och följ reglerna som visas i bilderna nedan:

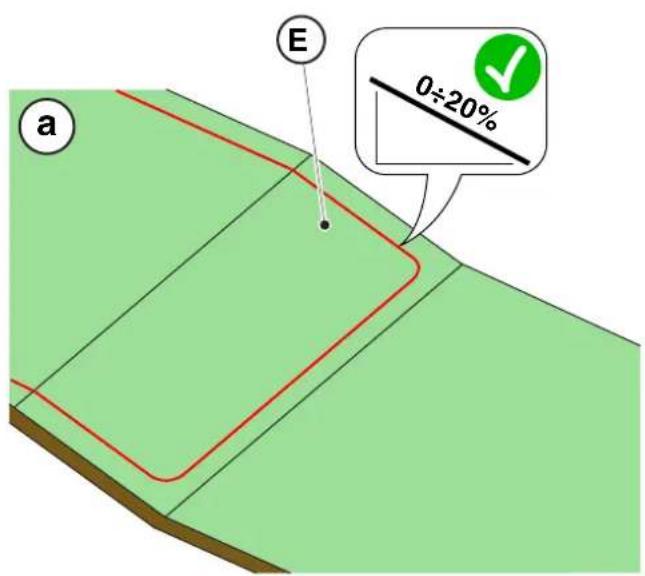

a) Om lutningen är ≤ 20 % kan omkretskabeln installeras på den så som visas i figuren.

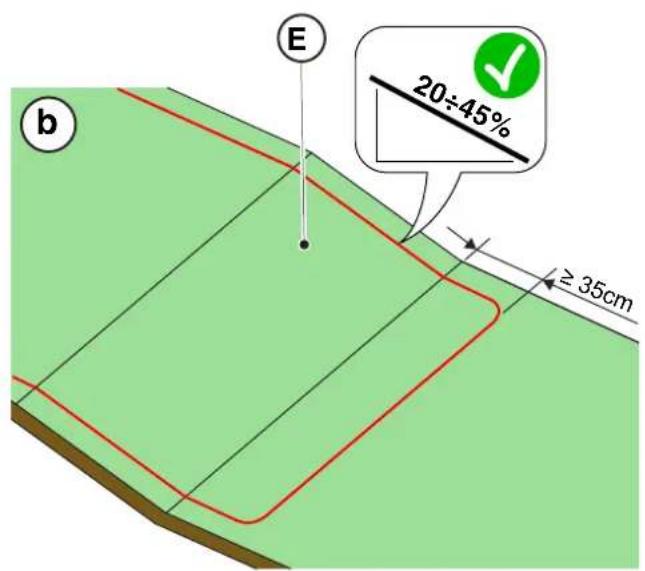

b) Om lutningen är > 20 % och ≤ 45 %, måste installationen inkludera det lutande området med hänsyn till det avständ som anges i figuren.

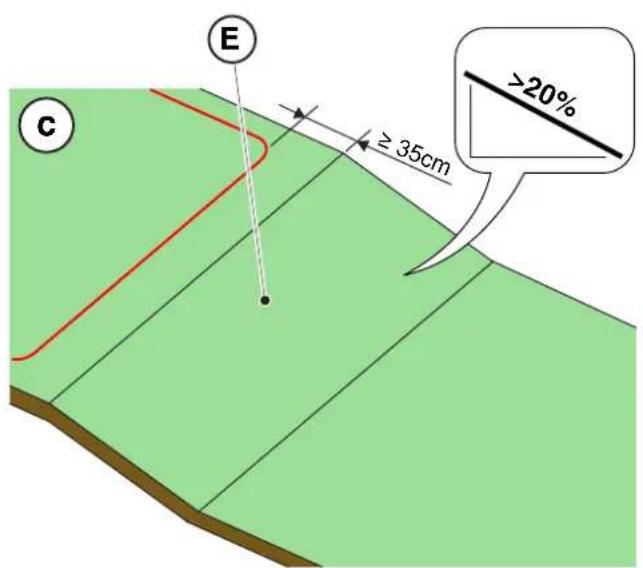

c) Om lutningen är > 20 % och det sluttande området inte är en del av den del av trädgården som ska klippas, måste avständet som anges i figuren respekteras.
d) Om lutningen är > 45 % måste det sluttande området uteslutas med hänsyn till det avständ som anges i figuren.
E
0÷20%
20÷45%
≥ 35cm
b
≥ 35cm
>20%
C
≥ 35cm
d
> 45%
STIGA
WARNING:
Roboten kan klippa ytor med en maximal lutning på 45 %.
Om de här instruktionerna inte iakttas, kan hjulen slira och hamna utanför arbetsområdet
WARNING:
Områden med högre lutningar än de tillåtna värdena får inte klippas. Placera därefter omkretstråden innan lutningen för att utesluta klippning av den delen av gräsmattan.
- Kontrollera hela arbetsytan: bedöm hinder och områden som ska uteslutas från arbetsområdet (F), som måste avgränsas med omkretskabeln (G).
-

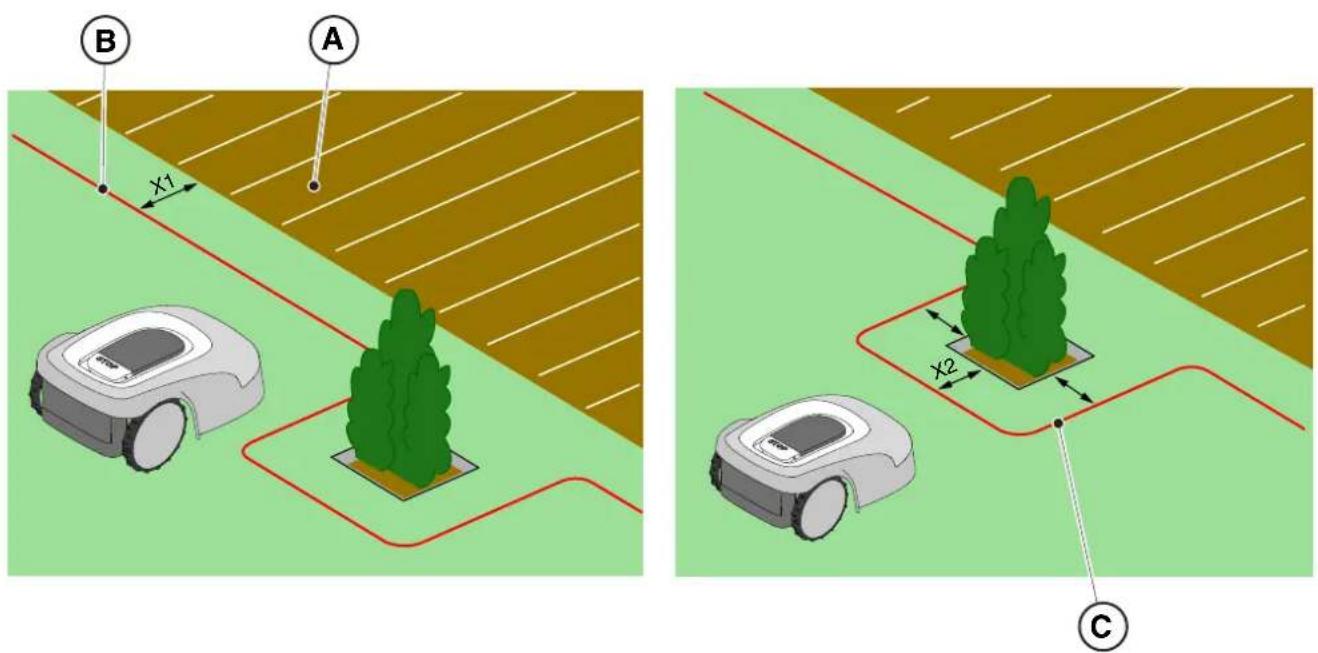

Om det finns ett beläggning eller en liten väg (A) i höjd med gräsmattan, placera omkretskabeln (B) vid X1 = 5 cm från beläggningens kant.
-
I närheten av en plan blomsterrabatt, ett metallbrunn, en duschyta eller elektriska kablar, placera omkretskabeln (C) minst X2 = 30 cm bort.
B
X1
X2
C

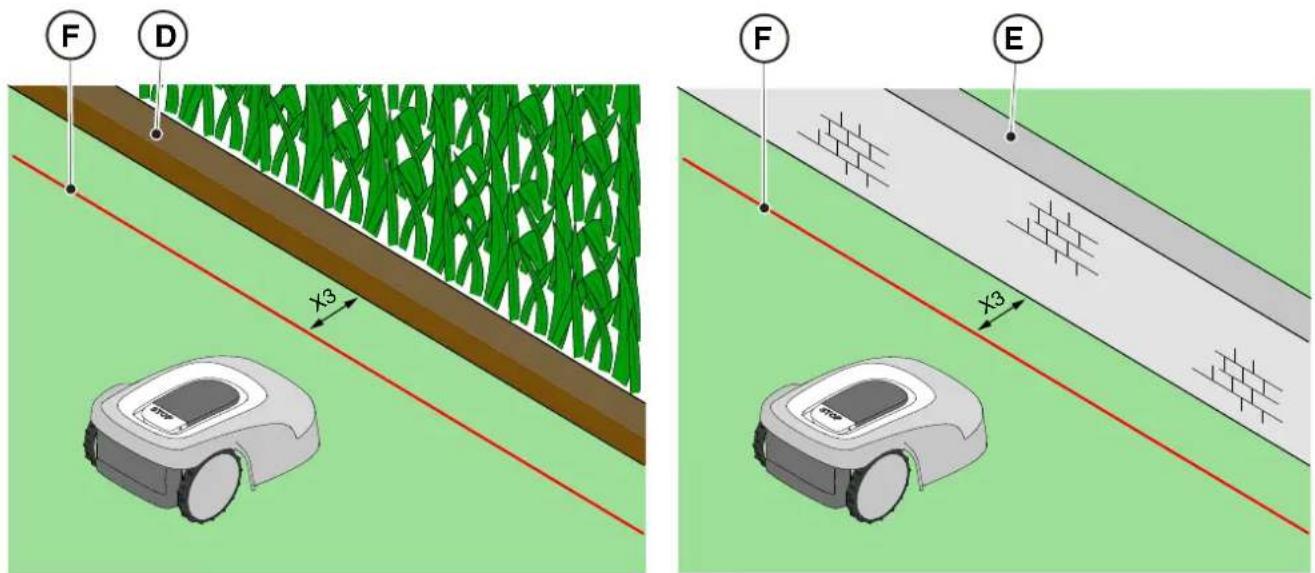

- Om det finns ett hinder, till exempel ett dike (D), en vägg eller en mur (E), ska du placera omkretskabeln (F) minst X3 = 35 cm från hindret.

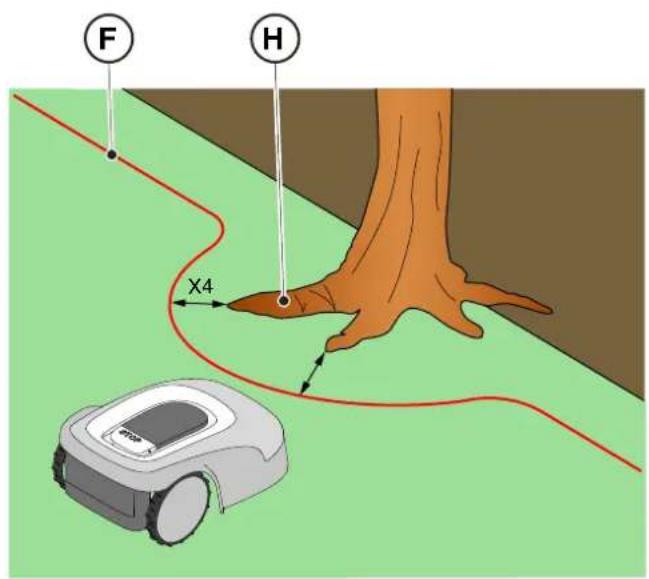

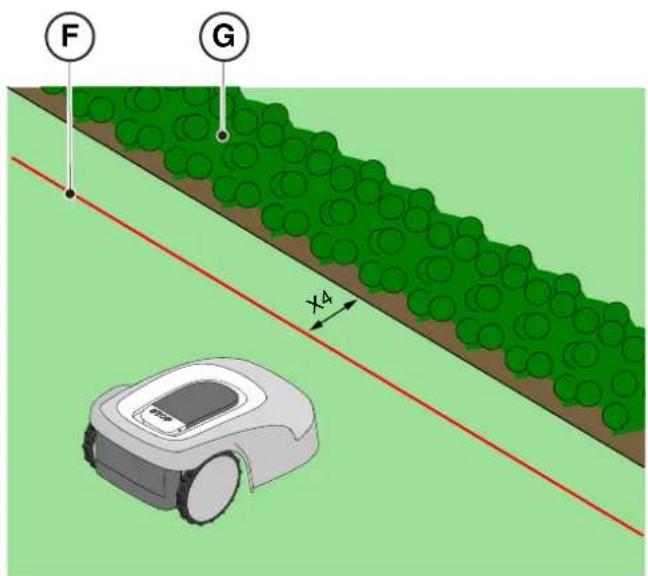

- Om det finns en häck (G) eller en växt med utskjutande rötter (H), placera omkretskabeln (F) minst X4 = 30 cm.
G
x4
H
X4

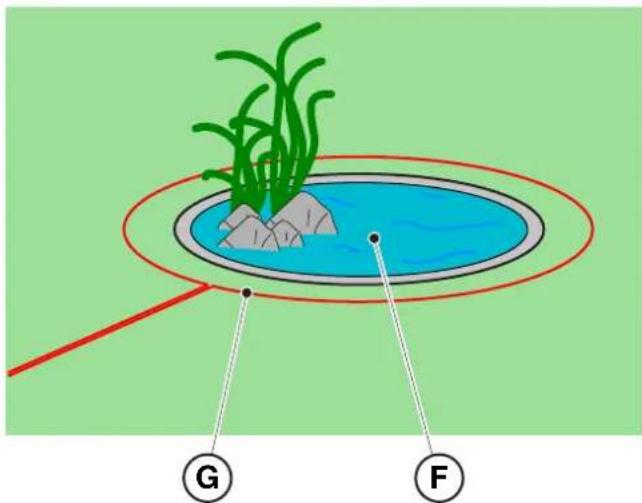

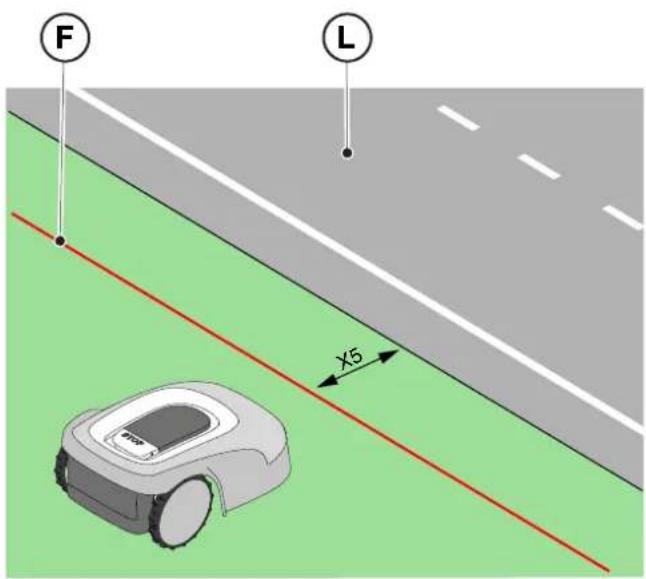

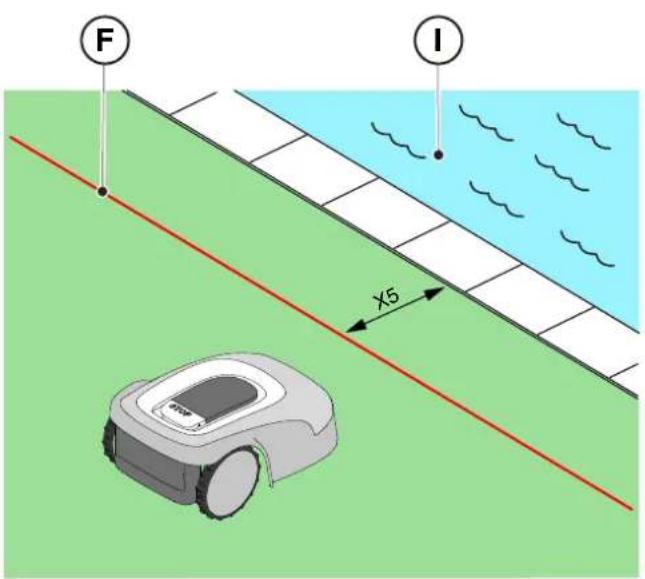

- Om det finns en pool eller en damm (I), oskyddade allmänna vägar (L), ska du dra omkretskabeln (F) minst X5 = 90 cm.
I
X5
L
X5

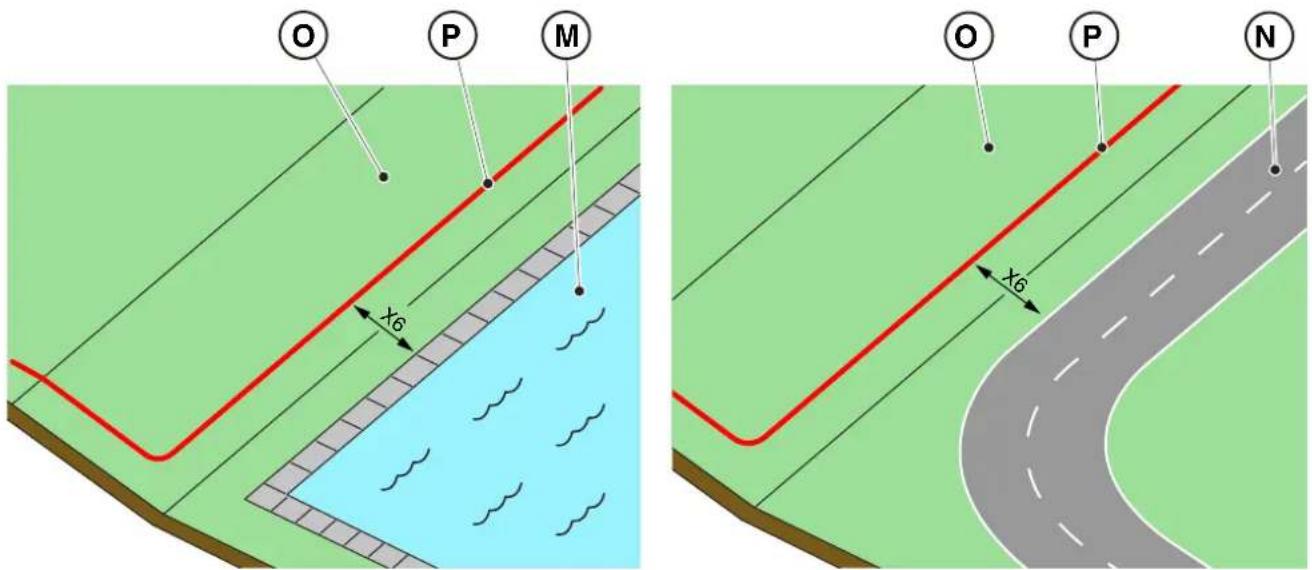

- Om det finns en pool (M) eller en väg (N) i slutet av en sluttning (O), ordna omkretskabeln (P) minst X6 = 150 cm.
WARNING:
Om lutningen är större än 45 % måste det sluttande området uteslutas från klippområdet (se avs. 4.3).
Driftområdet måste avgränsas av ett staket som man inte kan klättra över. Gör staketet lämpligt eller övervaka robotgräsklipparen under driften.
4.4.2. AVGRÄNSNING AV HINDER
Förfarande:

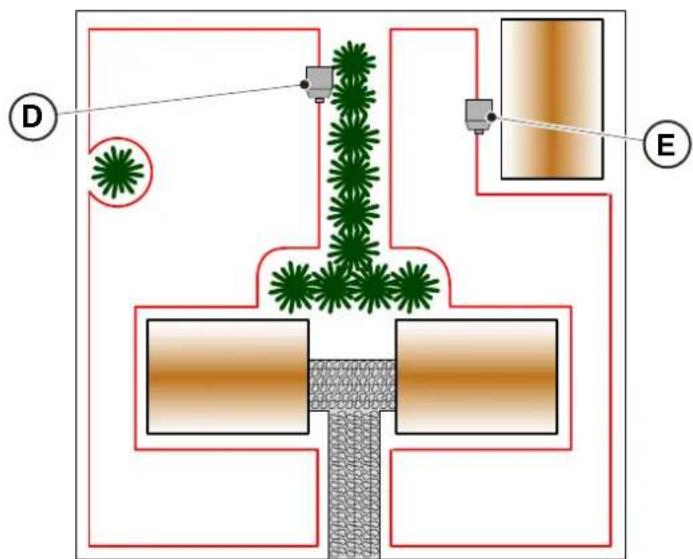

- Om den minsta passagen mellan två olika sektioner av begränsningskabeln är X ≥ 70 cm, kan hindret avgränsas som visas i figuren (Q) och överlappa delarna av de utåtgående och returledningarna utan att korsa dem (R).
-

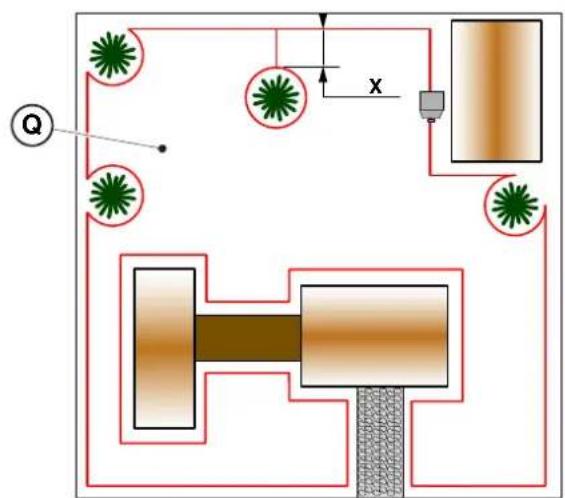

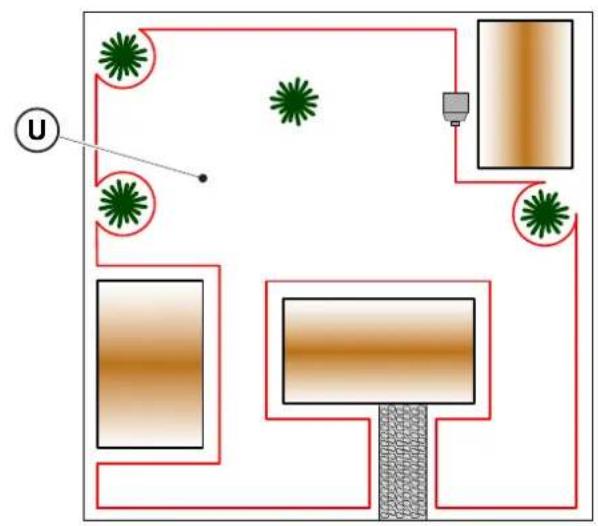

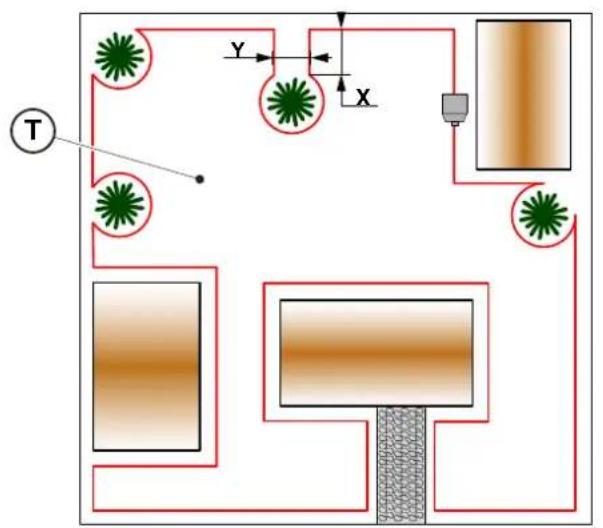

För att avgränsa hindret (S):
-
Placera begränsningskabeln upp till hindret och gå runt den.
- Sätt tillbaka kabeln längs den tidigare banan och överlappa den under samma spik utan att skapa överlappningar (R).
S
x
ANMÄRKNING: För en korrekt funktion av gräsklipparroboten ska den minimala längden på den överliggande omkretstråden (R) vara X = 70 cm.
- Om den minsta passagen mellan två olika sektioner av omkretskabeln är X <70 cm, kan hindret avgränsas genom att placera de två sektionerna på den utåtgående och returledningen med en höjd Y ≥30 cm som anges i figuren (T), eller om hindret är tillräckligt starkt kan det lämnas oskyddat som visas i figur (U).

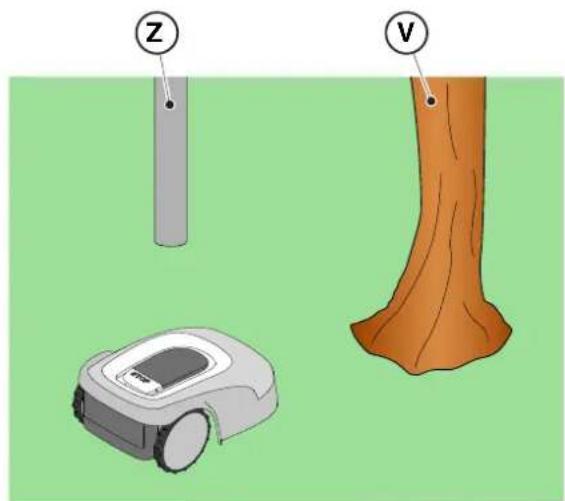

- I allmänhet är det tillrådligt att avgränsa hinder, men om det finns lokala hinder som motstår stötar, till exempel träd utan utskjutande rötter (V) eller stolpar (Z), är det möjligt att inte avgränsa dem.
- När det gäller korridorer måste avständet mellan två olika sektioner av omkretskabeln vara Z ≥70 cm.
- Vid passage mellan två olika sektioner av kabel Z <70 cm ska området (A) betraktas som "Stängt område" och kan inte nås automatiskt av robotgräsklipparen.
ANMÄRKNING: För programmering av robotgräsklipparen som relaterar till konfigurationen av trädgården med "Stängt område", se proceduren i avs. 4.7.5 "Stängt område".
4.5. INSTALLATION AV KOMPONENTER
 | ELEKTRISK FARA:Använd endast batteriladdaren och mataren som levereras av tillverkaren. Felaktig användning kan orsaka elektriska stötar och/eller överhettning. |  | OBS:Apparaten ska skyddas med en differentialbrytare (RCD - Residual Current Device) med brytström på högst 30 mA. |
 | ELEKTRISK FARA:För att genomföra elanslutningen måste det finnas en strömuttag i närheten av installationsområdet. Se till att elanslutningen överensstämmer med gällande lagar i användningslandet. |  | ELEKTRISK FARA:Anslut strömförsörjningen först när alla installationsprocesser är klara. Stäng av huvudströmmen om så behövs under installationen. |
4.5.1. INSTALLATION AV OMKRETSKABELN

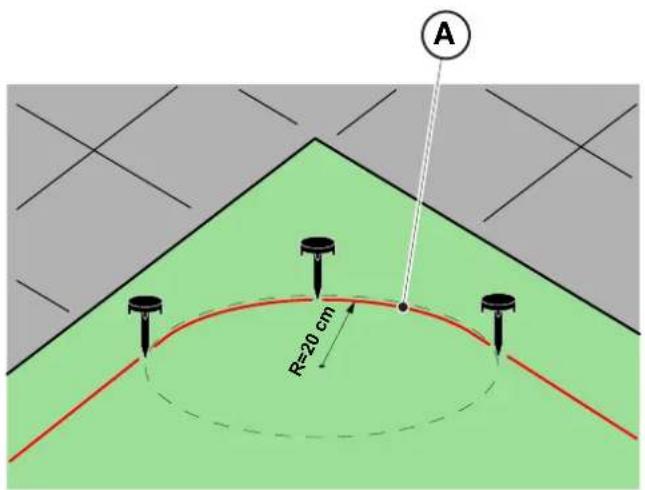

POSITIONERING MED SPIKAR
OBS:
Fara för skärsår på händerna.
OBS:
Fara för att få fint damm i ögonen.
Krav och skyldigheter:
- Lågt gräs längs hela sträckan • Hammare
- Begränsningskabel • Skyddshandskar
• Fästpinnar • Skyddsglasögon
- Skarvar till omkretskabeln • Elektrikersax
- Klämma
SKYLDIGHET ATT BÄRA
SKYDDSHANDSKAR:
Använd skyddshandskar för att undvika fara för skärning av händerna.
SKYLDIGHET ATT BÄRA
SKYDDSGLASÖGON:
Använd skyddsglasögon för att undvika risken att få fint damm i ögonen.
Förfarande:
- Placera omkretskabeln (A) med start från laddningsbasens installationsområde.
- Placera kabeln längs hela banan, säkra den med lämpliga pinnar (B) med cirka 100 cm mellanrum och respektera de angivna installationskraven (se avs. 4.3 och avs. 4.4).
- Lämna 2 m kabel extra för att sedan klippa den till rätt storlek i den sista anslutningsfasen.
ANMÄRKNING: I sektioner som inte är raka, ska du vara försiktig så att kabeln (A) inte trasslas till. Placera kabeln så att den bildar en regelbunden böjning med en radie på cirka 20 cm
ANMÄRKNING: Avgränsningskabeln som används för installationen måste vara minst 40 m lång. Om kabeln är kortare måste ett motständ installeras för små omkretsar. (Se avs. 4.5.4. och kap. 9 "Tillbehör").
WARNING:
Se till att kabeln är i kontakt med marken hela vägen för att förhindra att robotgräsklipparen skadar den.
Rådfråga din STIGA-återförsäljare om du vill installera omkretskabeln med en specifik trädläggningsmaskin utan att använda pinnar.
Fara för skärsår på händerna.
OBS:
Fara för att få fint damm i ögonen.
Krav och skyldigheter:
- Skarv till omkretskabeln • Skyddshandskar
• Elektrikersax • Skyddsglasögon
- Klämma
SKYLDIGHET ATT BÄRA
SKYDDSHANDSKAR:
Använd skyddshandskar för att undvika fara för skärning av händerna.
SKYLDIGHET ATT BÄRA
SKYDDSGLASÖGON:
Använd skyddsglasögon för att undvika risken att få fint damm i ögonen.
Under installationen av kabeln eller vid oavsiktliga brott kan det vara nödvändigt att utföra fogar.
Förfarande:
- Koppla ifrån laddningsbasen från elnätet.
- Dra omkretskabeln enligt position (A).

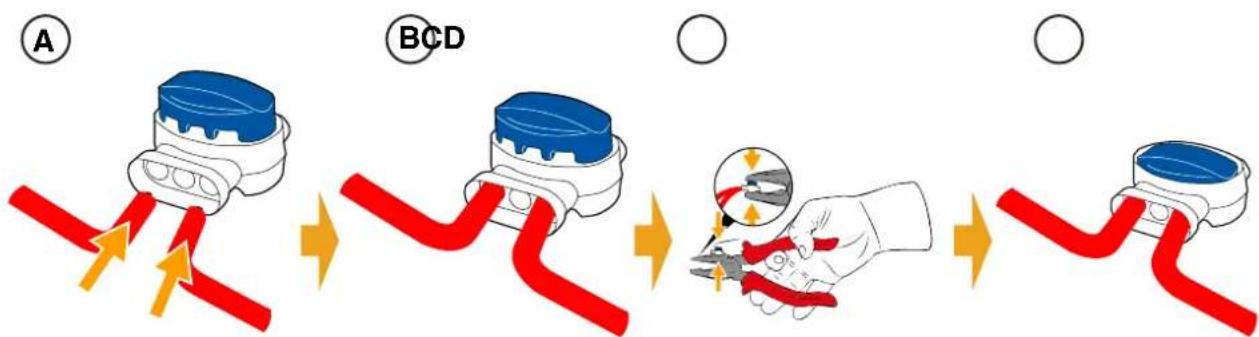

- För in kabeländarna i fogen enligt läget (B).
- Tryck helt och hållet på knappen på den övre sidan av fogen med hjälp av en tång enligt position (C).
- Omkretskabeln är korrekt installerad på skarven (D).
FÖRBUD:
Använd inte isoleringstejp eller fogar av annan typ (kabelfästen, klämmor, osv.) eftersom de inte garanterar korrekt isolering. Markens fuktighet orsakar oxidation och avbrott i omkretskabeln.
BCD
O
4.5.3. INSTALLATION AV LADDNINGSBASEN
 | OBS:Fara för skärsår på händerna. |  | OBS:Fara för att få fintdamm i ögonen. |
 | ELEKTRISK FARA:Anslut strömförsörjningen först när allainstallationsprocesser är klara. Stäng avhuvudströmmen om så behövs underinstallationen. | | |
Krav och skyldigheter:
- Platt mark • Kompakt jord
• Laddningsbas • Begränsningskabel
• Nätaggregat • Fästpinnar
- Skruvmejsel • Hammare
• Elektrikersax • Skyddshandskar
- Skyddsglasögon
SKYLDIGHET ATT BÄRA SKYDDSHANDSKAR:
Använd skyddshandskar för att undvika fara för skärning av händerna.
SKYLDIGHET ATT BÄRA SKYDDSGLASÖGON:
Använd skyddsglasögon för att undvika risken att få fint damm i ögonen.
Laddningsbasen kan installeras:
- genom att lägga in axeln med avgränsningskabeln så att roboten kan komma åt den genom att navigera medurs på avgränsningskabeln.
Förfarande:
- Kontrollera installationskraven som anges i avs. 4.3.

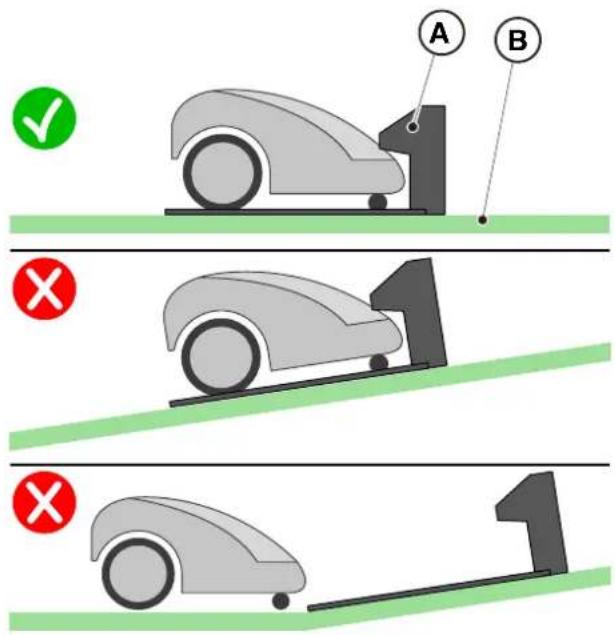

- Förbered vid behov marken så att laddningsbasens yta (A) ligger på samma nivå som gräsmattan (B). Marken måste vara helt plan och kompakt för att undvika deformation av laddningsbasens yta.
- Ta bort kåpan (C).
B
✓
×
1
×
1
- Placera laddningsbasen:

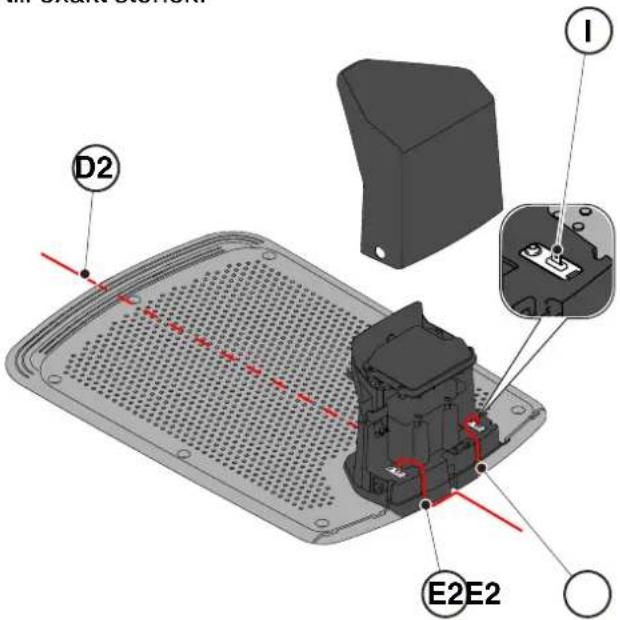

- Axeln i höjd med omkretskabeln (D2) så att roboten kan komma åt den genom att navigera medurs på omkretskabeln.
-
Sätt in de två kabeländarna i de särskilda passagerna (E2).
-
Kapa kablarnas ändar till exakt storlek.
I
E2E2
-

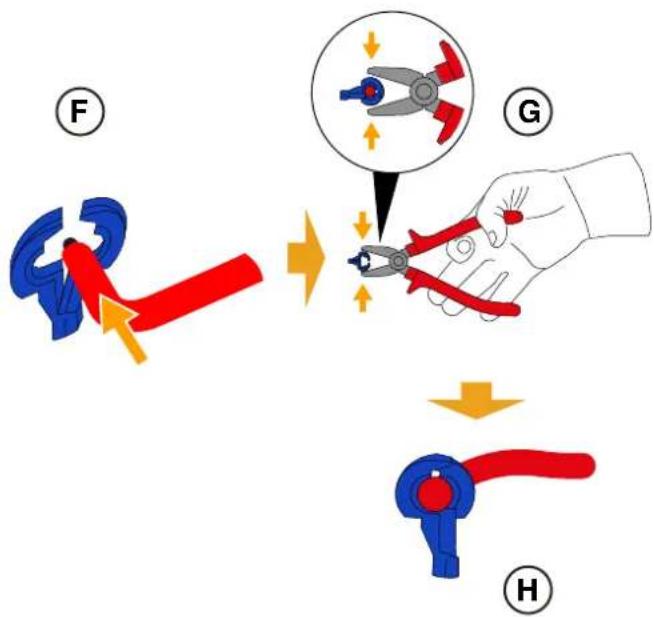

Applicera de självborrande kontaktdonen på kabeln (F), (G), (H).
-
Anslut kontaktdonen till anslutningarna (I).
-

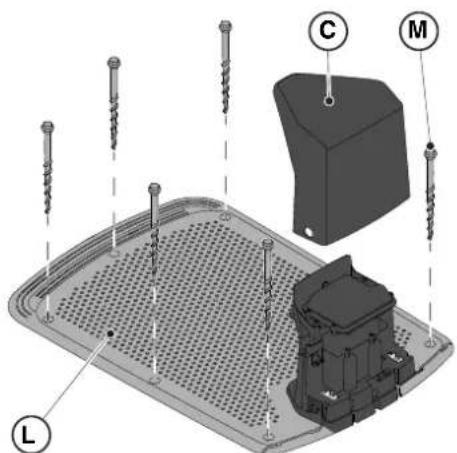

Fäst laddningsbasen (L) på marken med fästskruvarna (M).
- Sätt tillbaka käpan (C).
- Anslut nätaggregatets anslutningsdon till laddningsbasen och anslut sedan nätaggregatets kontakt till eluttaget.

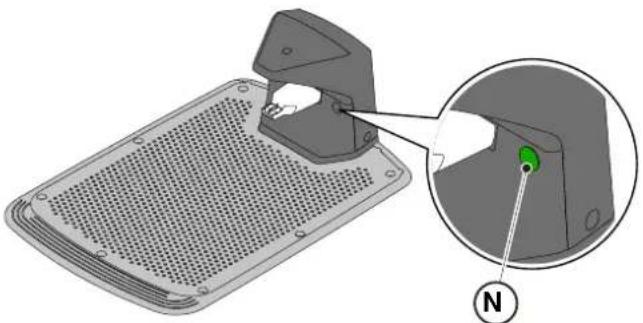

- Kontrollera att indikatorlampan på laddningsbasen (N) lyser med fast sken när robotgräsklipparen inte är i laddningsbasen (se avs. 5.4)
WARNING:
Nätkabeln, nätaggregatet, förlängningskabeln och alla andra elektriska kablar som inte hör till produkten måste förbli utanför klippområdet för att hålla dem borta från farliga rörliga delar och för att undvika skador på kablarna som kan leda till kontakt med strömförande delar.
ANMÄRKNING: Vid behov kan du förlänga kabeln som försörjer laddningsbasen med hjälp av förlängningskablarna. Högst två förlängningskablar på fem meter kan användas (se kap. 9 "Tillbehör").
4.5.4. INSTALLATION AV MOTSTÅND FÖR SMÅ OMKRETSAR
Krav och skyldigheter:
Avgränsningskabeln som används för installationen av robotgräsklipparen måste ha en längd på minst 40 meter. Om kabellängden är kortare måste motståndet installeras (se kap. 9 "Tillbehör") i serie till omkretskabeln.
Förfarande:
När du har placerat och fäst laddningsbasen korrekt (se avs. 4.5.3), gör så här:
- Ta bort kåpan (C).
- Kapa kablarnas ändar till exakt storlek.
- Applicera de självborrande kontaktdonen på kabeln (F), (G), (H). (Se avs. 4.5.3).
- Anslut motståndet (O) till laddningsbasens klämma (I).
- Anslut respektive begränsningskabel till motståndet (O).
- Anslut den andra kabeln direkt till den andra klämman på laddningsbasen.
Krav och skyldigheter:
- Laddningsbas.
Förfarande:
- Ladda robotgräsklipparen (se avs. 5.5).
ANMÄRKNING: Batterierna ska laddas minst 2 timmar vid den första laddningen.
4.7. PRODUKTINSTÄLLNINGAR
Krav och skyldigheter:
Den automatiska användningen av robotgräsklipparen kräver en rad inställningar som kan göras via en mobil enhet (smarttelefon eller surfplatta) iOS eller Android med "STIGA.GO"-appen installerad.
IOS-appen kan laddas ner från iOS App Store. Android-appen kan laddas ner från Google Play Store.
Följande funktioner kan ställas in i appen. Se tabellen för att se vilka funktioner som är tillgängliga för din modell:
- Starta, stoppa och tvinga robotgräsklipparen att återgå till laddningsbasen.
- Välj arbetsläge i ett slutet område som inte kan nås självständigt med robotgräsklipparen.
- Välj läget schemalagt jobb/enkel klippningscykel.
- Schemalägg arbetstiden för veckodagarna.
- Ställ in arbetets startpunkter så att trädgårdsskyddet blir enhetligt.
- Ställ in veckodagarna för att trimma kanten.
- Aktivera ett energiläge med låg energiförbrukning.
- Aktivera och ställ in känsligheten för regnsensorn.
- Tillåt olika användare använda robotgräsklipparen via appen.
- Välj och kontakta din lokala återförsäljare.
ANMÄRKNING: Bilderna som visas för detta avsnitt är endast vägledande och kan skilja sig med tiden från produktens appfunktioner.
Vid första åtkomsten till appen kan du:
- Gå till informationssidor om återförsäljare och STIGA-produkter;
- Utför den första registreringen;
- Logga in för redan registrerade användare.
4.7.2. REGISTRERING (SIGN UP)
Avsnittet "Sign up" tillåter användarregistrering och ger tillgång till alla appfunktioner.
- Användaren kan logga in via sina Google-, Facebook- och Apple-konton eller skapa ett nytt konto genom att fylla i de obligatoriska fälten.
- Registreringsförfarandet kräver en postverifiering.
4.7.3. SAMMANKOPPLING (PAIRING)
I avsnittet "Pairing" kan du para ihop din mobila enhet med robotgräsklipparen via Bluetooth-anslutningen.
- Tryck på knappen "lägg till" för att komma åt sidorna för Bluetooth-anslutning.
- Följ den vägledda proceduren för att para ihop produkten.
- När sammankopplingen är klar kommer produktens huvudsida att visas.
- Tryck på knappen "produktsida" för att komma produktsidan.
- Tryck på knappen "alternativ" för att komma till menysidan där du kan byta namn på, koppla bort och ansluta robotgräsklipparen eller ladda ner användarhandboken.
ANMÄRKNING: om robotgräsklipparen inte upptäcks av den mobila enheten, kontrollera att robotgräsklipparen är påslagen och befinner sig i närheten av den mobila enheten. Kontrollera att robotgräsklipparen inte redan är ihopkopplad med en annan användare.
4.7.4. PRODUKTSIDA (DEVICE PAGE)
I avsnittet "Device Page" kan du kontrollera robotgräsklipparens status, starta den för arbete eller forcera den att återvända till laddningsbasen.
- Tryck på knappen "start" för att starta robotgräsklipparen.
- Tryck på knappen "stop" för att stoppa robotgräsklipparen.
- Tryck på knappen "återgång till basen" för att forcera en återgång till laddningsbasen.
- Tryck på knappen "stängt område" för att starta robotgräsklipparen att arbeta i ett område som inte kan nås självständigt Robotgräsklippare. (Se avs. 4.7.5).
4.7.5. STÄNGT OMRÅDE (CLOSED AREA)
ANMÄRKNING: Kontrollera att den här funktionen är tillgänglig i STIGA.GO-appen.
Avsnittet "Stängt område" låter dig starta robotgräsklipparen i ett stängt område som normalt är uteslutet från arbetsområdet eftersom det inte går att nå, men i vilket fall som helst begränsas av begränsningskabeln. (Se avs. 4.4.3).
- Tryck på lämplig knapp för att välja läget "Stängt område".
- Placera robotgräsklipparen i det slutna området och följ den vägledda proceduren.
ANMÄRKNING: Användaren kan välja om robotgräsklipparen ska fungera under hela batteriets livslängd eller under en kortare manuell tidsinställning.
4.7.6. INSTÄLLNINGAR (SETTINGS)
Avsnittet "Settings" ger åtkomst till inställningsskärmen för robotgräsklipparen.
- Tryck på knappen "inställningar" för att öppna läget Inställningar.
- Välj den funktion som ska ställas in.
4.7.7. ENKEL GRÄSKLIPPNING/SCHEMALAGD GRÄSKLIPPNING (SPOT CUT/SCHEDULED)
Med "Spot Cut/Scheduled"-väljaren kan du aktivera eller avaktivera det schemalagda arbetsprogrammet. Antalet veckotimmar som ska programmeras föreslås av appen enligt trädgårdens storlek.
- Om den är inställd på "Scheduled" fungerar robotgräsklipparen enligt det schemalagda arbetsprogrammet.
- Om den är inställd på "Spot Cut" fungerar robotgräsklipparen i enskild arbetscykel.
4.7.8. GRÄSKLIPPSSESSIONER (MOWING SESSIONS)
I avsnittet "Mowing sessions" kan du programmera tider och dagar för robotgräsklipparens arbete. Antalet veckotimmar som ska programmeras föreslås av appen enligt trädgårdens storlek.
- Tryck på väljaren "gräsklippning/schemalagd gräsklippning" för att komma till inställningsmenyn för arbetstider och välj en veckodag.
- Tryck på knappen "lägg till klipptid". för att lägga till ett nytt arbetsprogram.
- Ange start- och sluttider och bekräfta.
- Användaren har möjlighet att tillämpa samma arbetstid flera veckodagar.
- Arbetstiden visas inom den veckodag som den programmerats. Genom att trycka på varje arbetstid är det möjligt att kopiera eller radera den.
ANMÄRKNING: Robotgräsklipparens interna klocka synkroniseras automatiskt med tiden på den mobila enheten när roboten är ansluten till appen via Bluetooth.
4.7.9. GO-TO CUT POINTS
ANMÄRKNING: Kontrollera att den här funktionen är tillgänglig i STIGA.GO-appen.
Avsnittet "Go-To-Cut Points" låter dig ställa in en eller flera startpunkter för robotgräsklipparens arbete för att förbättra täckningen i de olika områdena i trädgården (se avs. 4.4). Antalet punkter för arbetets start som kan ställas in beror på robotgräsklipparen.
Arbetets startpunkter definieras av följande inställningar:
- Avständ från startpunkten till laddningsbasen mätt längs omkretskabeln.
- Riktning för att nå arbetspunkten (medurs eller moturs).
- Frekvensen för att nå arbetspunkten uttryckt i % av den totala programmerade veckoarbetstiden.
4.7.10. KANTKLIPPNING (BORDER CUT)
I avsnittet "Border cut" kan du programmera gräsklippningen i trädgården för en viss dag.
- Välj de dagar då kanten ska trimmas.
- Tryck på den lämpliga knappen för att aktivera funktionen.
ANMÄRKNING: Kantklippningen kan endast aktiveras under de veckodagar då robotgräsklipparen har programmerats för arbete.
4.7.11. ECO MODE
ANMÄRKNING: Kontrollera att den här funktionen är tillgänglig i STIGA.GO-appen.
Med "Eco-läge"-funktionen kan du ställa in ett lågt energiförbrukningsläge genom att minska robotgräsklipparens arbetstid som procentandel av den programmering som utförs av användaren.
ANMÄRKNING: Det är tillrådligt att använda denna funktion under de perioder av året då gräset växer långsammare.
4.7.12. REGNSENSOR (RAIN SENSOR) (BEROENDE PÅ MODELL)
Med funktionen "Regnsensor" kan du aktivera eller inaktivera regnsensorn på robotgräsklipparen.
- Tryck på den lämpliga knappen för att aktivera funktionen.
- Välj mellan de tre tillgängliga känslighetsnivåerna för sensorn.
4.7.13. BLOCKERING AV TANGENTBORD (APP LOCK)
För att förhindra att robotgräsklipparen används av barn eller obehöriga kan tangentbordet låsas. På så sätt kan robotgräsklipparen endast styras via appen.
Förfarande:
- Aktivera eller inaktivera funktionen Blockering av tangentbord/App Lock från menyn "Inställningar" i appen.
ANMÄRKNING: När funktionen är aktiv förblir blockering av tangentbord aktivt även om robotgräsklipparen är avstängd.
4.7.14. ANVÄNDARSTYRNING
ANMÄRKNING: Kontrollera att den här funktionen är tillgänglig i STIGA.GO-appen.
Huvudanvändaren som utförde den första registreringen av produkten kan bjuda in andra användare att hantera robotgräsklipparen genom proceduren som nås från den dedikerade knappen.
ANMÄRKNING: Tillagda användare kan alltid visas och hanteras från den särskilda menyn.
ANMÄRKNING: Den inbjudna användaren måste ladda ner appen på sin mobila enhet och måste registrera sig.
4.7.15. ÅTERFÖRSÄLJARE (DEALER)
I avsnittet "Återförsäljare" kan du välja referenshjälpcenter.
- Genom att trycka på knappen "dealer" kommer du till sidan där du kan välja en lokal återförsäljare i en lista.
4.7.16. MEDDELANDEN (MESSAGES)
I avsnittet "Messages" kan du visa meddelanden/information.
- Genom att trycka på knappen "meddelanden" kommer du till sidan där du kan se alla meddelanden/information från STIGA som är avsedda för användaren.
4.7.17. PROFIL (PROFILE)
I avsnittet "Profile" kan du komma åt användarprofilen från vilken användaren kan ändra kontodata och byta lösenord.
5. FUNKTIONSSÄTT
Krav och skyldigheter:
• Installation utförd enligt instruktionerna (se kap. 4)
- Programmering av robotgräsklipparen utförd enligt instruktionerna (se avs. 4.7 för den automatiska funktionen)
- Strömsatt laddningsbas • Gräsets ursprungshöjd inom
robotgräsklipparens arbetsområde: 20-60 mm
- Batteri laddat (se avs. 5.5) • Klipphöjd som är reglerad på rätt sätt (se avs. 5.6).
5.1. KONTROLL AV SÄKERHETSANORDNINGARNA FÖR ATT STARTA ROBOTGRÄSKLIP-
PAREN
Krav och skyldigheter:
- Säkerhetsnyckel.
Förfarande:
-

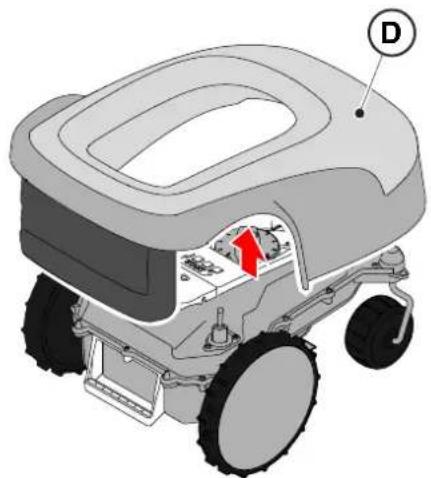

Kontrollera att det flotterande skyddet (A) är korrekt monterat. Avsaknaden av kåpa görattrobotgräsklipparen inte kan fungera.
-
Kontrollera att säkerhetsnyckeln (E) inte är inkopplad. Robotgräsklipparen startar inte om den är från-kopplad.
-
Kontrollera att stoppknappen " STOP" (B) inte är aktiverad. Om den trycks in stoppas robotgräsklipparen och skyddskåpan (C) öppnar på kontrollkonsolen (D).
-
Kontrollera att robotgräsklipparen är korrekt placerad på marken. Vid överdriven lutning (≥ 45 %) eller lyft stoppar lutningssensorerna (lutningsmätaren) robotgräsklipparen.
Robotgräsklipparen kan användas utan den programmering som beskrivs avs. 4.7. I det här läget utför robotgräsklipparen en arbetscykel, återgår till laddningsbasen och förblir där tills nästa manuella start.
Förfarande:
- Placera robotgräsklipparen på laddningsbasen eller i vilket fall som helst inom installationens omkrets.
- Tryck på knappen "STOP" (A) för att öppna käpan (B) och komma åt styrkonsolen (C).
- Tryck på knappen "ON/OFF" (E) i fem sekunder för att slå på robotgräsklipparen.
- Tryck på knappen "VAL AV LÄGE" (F) tills endast ikonen blinkar (L)
- Tryck på knappen "BEKRÄFTA" (G). Ikonen (L) tänds med fast sken för att bekräfta åtgården.
- Stäng käpan (B).
- Robotgräsklipparen börjar arbeta.
ANMÄRKNING: detta läge garanterar kanske inte tillräcklig täckning av trädgården, både när det gäller tid som krävs och vad gäller klippresultatets enhetlighet, särskilt om trädgården har en oregelbunden form. För att uppnå maximal effektivitet för robotgräsklipparen rekommenderas att programmeringen genomförs (se avs. 4.7).
ANMÄRKNING: om du efter att ha tryckt på knappen "BEKRÄFTA" (G) trycker på knappen "VAL AV LÄGE" (F) börjar ikonerna för de valda funktionerna att blinka igen och ber om bekräftelse av den sist valda funktionen. Tryck på knappen "BEKRÄFTA" (G). Symbolerna återgår till att lysa med fast sken.
ANMÄRKNING: om luckan (B) öppnas, antingen under arbete eller med roboten i basen, blinkar ikonerna för de valda funktionerna, vilket visar att åtgården måste bekräftas innan luckan stängs igen. Om luckan stängs igen utan att trycka på knappen "BEKRÄFTA" (G), kommer roboten inte att utföra någon åtgård förrän användaren ger ett nytt kommando.
5.3. BESKRIVNING AV REGLAGEN SOM FINNS PÅ ROBOTGRÄSKLIPPAREN

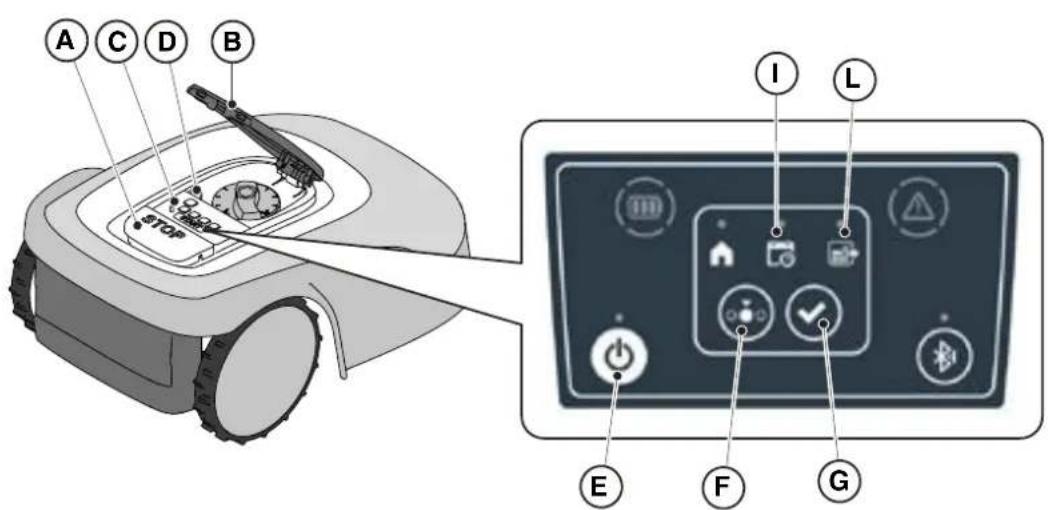

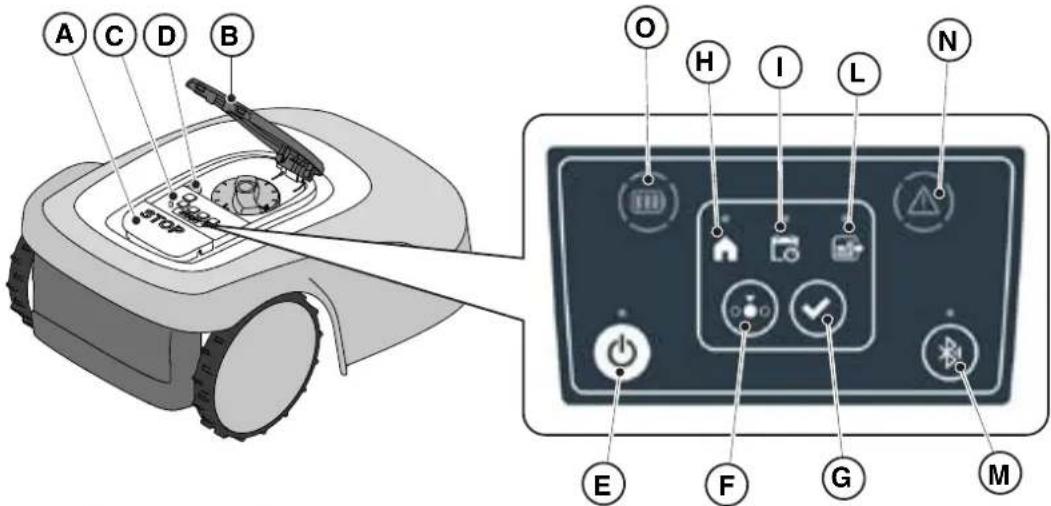

Lista över kommandon, indikatorer och deras funktion:
- Knappen "STOP" (A): används för att stoppa robotgräsklipparen vid behov.
- "SÄKERHETSNYCKEL" (D): används för säkerhetsavstängning av robotgräsklipparen.
- Knapp "ON/OFF" (E): används för att slå på och stänga av robotgräsklipparen och kvittera larmen.
- Knappen "VAL AV LÄGE" (F): används för att välja robotgräsklipparens driftläge och för att forcera en återgång till laddningsbasen.
- Knappen "BEKRÄFTA" (G): används för att bekräfta det inställda driftläget.
- Ljusikon "SCHEMALAGT PROGRAM" (I): används för att visa det schemalagda programmets inställning.
- Ljusikonen "ENSTAKA ARBETSCYKEL" (L): används för att visa inställningen av enskild arbetscykel.
- Ljusikonen "ÄTERGÅNG TILL BASEN" (H): används för att visa inställningen av forcerad återgång till robotgräsklipparens laddningsbas.
- Knappen "BLUETOOTH" (M): används för att visa Bluetooth-status.
- Lysikon "LARM" (N): används för att visa larmstatus.
- Lysikon "BATTERI" (O): används för att visa batteriladdningen.
Knappen "STOP" (A) är ett kommando som stoppar robotgräsklipparen under säkra förhållanden, oavsett dess drifttillständ.
Förfarande:
- Tryck på "STOP"-knappen (A) medan robotgräsklipparen rör sig eller redan har stannat.
- När du trycker på knappen "STOP" (A) stannar robotgräsklipparen och käpan (B) öppnas och ger åtkomst till de andra robotkommandona.
B
STOP
5.3.2. AVSTÄNGNING I SÄKERHETSLÄGE - SÄKERHETSNYCKEL
När du tar ut säkerhetsnyckeln (D) kan du stänga av gräsklipparroboten i säkra förhållanden.
SKYLDIGHET:
Ta alltid bort säkerhetsnyckeln innan du justerar klippning, rengöring, transport och underhåll
Förfarande:
- Tryck på knappen "STOP" (A) för att öppna kåpan (B) och komma åt styrkonsolen (C).
- Ta ut säkerhetsnyckeln (D) och förvara den på säker plats.
- När du har utfört underhållsarbetet, sätt in säkerhetsnyckeln för att kunna slå på robotgräsklipparen.
STOP
5.3.3. PÅSÄTTNING OCH AVSTÄNGNING - KNAPP ON/OFF
Knappen "ON/OFF" (E) tillåter manuell påsättning och avstängning av robotgräsklipparen.
Förfarande:
- Tryck på knappen "STOP" (A) för att öppna kåpan (B) och komma åt styrkonsolen (C).
- Tryck på knappen "ON/OFF" (E) i fem sekunder för att slå på eller stänga av robotgräsklipparen.
ANMÄRKNING: Kontrollera att säkerhetsnyckeln (D) är inkopplad för att sätta på gräsklipparroboten.
ANMÄRKNING: Borttagningen av säkerhetsnyckeln (D) stänger av robotgräsklipparen, även om den inte tidigare stängdes av med hjälp av knappen "ON/OFF".
ANMÄRKNING: Vid aktiva larm återställs larmen genom att trycka två gånger på knappen "ON/OFF".
E
5.3.4. VAL AV SCHEMALAGT PROGRAM / ENKEL ARBETSCYKEL / FORCERAD ÅTERGÅNG TILL LADDNINGSBAS - KNAPP FÖR VAL AV LÄGE
Knappen "VAL AV LÄGE" används för att aktivera eller inaktivera det arbetsschema som ställts in via appen och för att välja en forcerad återgång till laddningsbasen. Robotgräsklipparen beter sig enligt de möjliga val som beskrivs nedan.
VAL AV TANGENTBORD OCH ROBOTENS ANVÄNDNING
SCHEMALAGT PROGRAM
Robotgräsklipparen arbetar enligt den programmering som ställs in via appen.
ÅTERGÅNG TILL BASEN + SCHEMALAGT PROGRAM
Robotgräsklipparen återgår till laddningsbasen. Robotgräsklipparen återupptar arbetet från nästa schemalagda starttid.
ENSKILD ARBETSCYKEL + SCHEMALAGT PROGRAM
Robotgräsklipparen utför en enstaka forcerad arbetscykel och återvänder sedan till laddningsbasen.
Robotgräsklipparen återupptar arbetet från nästa schemalagda starttid.
ENSKILD ARBETSCYKEL
Robotgräsklipparen utför en enskild forcerad arbetscykel och återvänder till laddningsbasen.
Robotgräsklipparen stannar i basen tills användaren gör ett manuellt ingrepp.
ÅTERGÅNG TILL BASEN + ENSKILD ARBETSCYKEL
Robotgräsklipparen återgår till laddningsbasen.
Robotgräsklipparen stannar i basen tills användaren gör ett manuellt ingrepp.
- Tryck på knappen "STOP" (A) för att öppna kåpan (B) och komma åt styrkonsolen (C).
- Tryck på knappen "VAL AV LÄGE" (F) tills ikonerna för de funktioner du vill aktivera blinkar. Ikonerna för de valda funktionerna blinkar.
- Tryck på knappen "BEKRÄFTA" (G). Ikonerna för de valda funktionerna lyser med fast för att bekräfta åtgården.
- Stäng kåpan (B).
- Robotgräsklipparen börjar arbeta enligt det läge som ställts in.
ANMÄRKNING: om du efter att ha tryckt på knappen "BEKRÄFTA" (G) trycker på knappen "VAL AV LÄGE" (F) börjar ikonerna för de valda funktionerna att blinka igen och ber om bekräftelse av den sist valda funktionen. Tryck på knappen "BEKRÄFTA" (G). Symbolerna återgår till att lysa med fast sken.
ANMÄRKNING: om luckan (B) öppnas, antingen under arbete eller med roboten i basen, blinkar ikonerna för de valda funktionerna, vilket visar att åtgården måste bekräftas innan luckan stängs igen. Om luckan stängs igen utan att trycka på knappen "BEKRÄFTA" (G), kommer roboten inte att utföra någon åtgård förrän användaren ger ett nytt kommando.
ANMÄRKNING: Om robotens batteri är svagt blinkar batteriikonen röd för att ange att den valda åtgärden inte kan utföras.
ANMÄRKNING: Robotgräsklipparen startar först efter att kåpan har stängts (B).
ANMÄRKNING: Robotgräsklipparen när laddningsbasen med släckt klippaggregat.
ANMÄRKNING: Robotgräsklipparen kan användas i läget "ENSKILD ARBETSCYKEL" även utan att programmera arbetstiderna via appen. Detta läge garanterar kanske inte tillräcklig täckning av trädgården, både när det gäller tid som krävs och vad gäller klippresultatets enhetlighet, särskilt om trädgården har en oregelbunden form. För att uppnå maximal effektivitet för robotgräsklipparen rekommenderas att programmeringen genomförs (se avs. 4.7).
5.3.5. BLUETOOTH STATUSDISPLAY - BLUETOOTH-KNAPP
Robotgräsklipparen hanterar automatiskt Bluetooth-anslutningen till externa mobila enheter. Bluetooth-anslutningen är alltid tillgänglig när robotgräsklipparen är påslagen. Endast en mobil enhet kan anslutas till robotgräsklipparen åt gången via Bluetooth. Robotgräsklipparen kopplas automatiskt ifrån enheten när appen stängs. "BLUETOOTH"-knappen (M) används endast av servicecentret för diagnostiska ändamål.
ANMÄRKNING: För att koppla enheten med robotgräsklipparen via Bluetooth, se (avs. 4.7.3 Pairing).
-

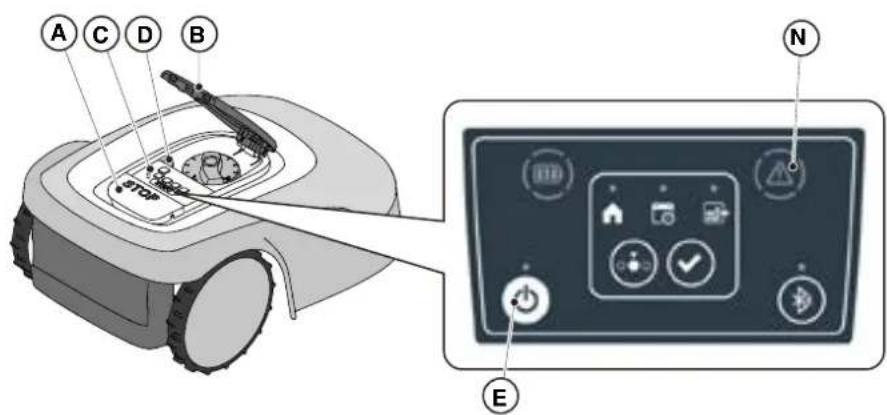

Tryck på knappen "STOP" (A) för att öppna kåpan (B) och komma åt styrkonsolen (C).
-
Kontrollera larmstatusen med hjälp av den röda ljusikonen (N):
-
När du har löst felet trycker du på knappen "ON/OFF" (E) två gånger i snabb följd för att återställa larmet. Ljusikonen (N) släcks och robotgräsklipparen kan startas om. Om ikonen (N) inte slocknar, ta bort säkerhetsnyckeln (D), vänta några sekunder och sätt sedan på robotgräsklipparen igen med knappen "ON/OFF" (E). Kontakta en serviceverkstad om problemet kvarstår.
ANMÄRKNING: Detaljerna om avvikelserna kan ses via appen.

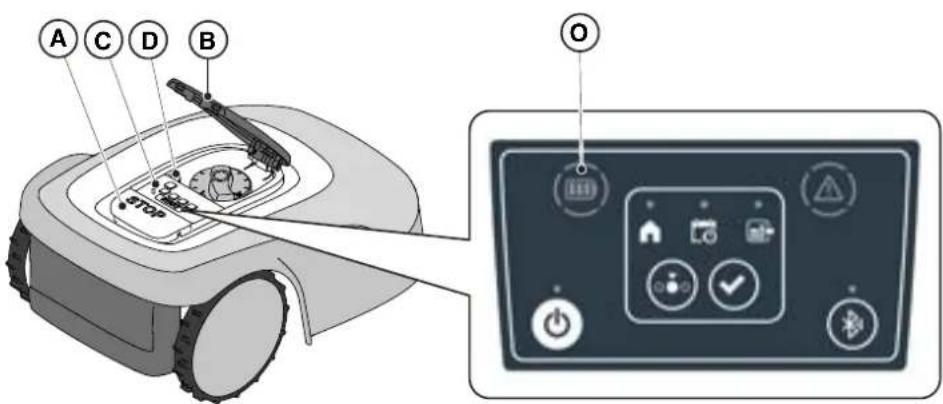

Lysikonen "BATTERI" (O) gör att man kan visa batteriets laddningsstatus.
Förfarande:
- Tryck på knappen "STOP" (A) för att öppna käpan (B) och komma åt styrkonsolen (C).
-
Kontrollera batteriets laddningsstatus via lysikonen (O):
-
Blå ikon: Batteriet är laddat (laddningsnivå >40 %).
- Röd ikon: Batteriet är laddat (laddningsnivå 15-40 %).
-
Blinkande röd ikon: Batteriet är laddat (laddningsnivå< 15 %).
-
Om robotgräsklipparen laddas blinkar ljusikonen (O) blått.
ANMÄRKNING: om batteriikonen (O) blinkar snabbt röd när ett reglage trycks ner kan åtgärden inte utföras och batteriet måste laddas manuellt (se kap. 5.5).
För att starta robotgräsklipparen följer du det förfarande som beskrivs i avs. 5.3.4 "VAL AV SCHEMALAGT PROGRAM / ENSKILD ARBETSCYKEL / TVINGAD ÅTERGÅNG TILL LADDNINGSBASEN - KNAPP FÖR VAL AV LÄGE"
5.4. ANVÄNDNING AV LADDNINGSBASEN
Laddningsbasen är utrustad med en indikatorlampa (N) som tänds enligt följande:
- Kontrollampan är släckt: laddningsbasen är inte strömsatt eller roboten är i basen.
- Kontrollampa med ett fast sken: avgränsningskabeln är korrekt ansluten till laddningsbasen och omkretssignalen sänds korrekt.
- Varningslampa som blinkar långsamt: begränsningskabel är inte ansluten eller så är den avbruten (kontrollen av begränsningskabelns integritet är inte kontinuerlig, utan utförs vid robotutloppet från laddningsbasen eller när basen strömsätts).
- Indikatorlampan blinkar snabbt: begränsningskabeln är för kort (se avs. 4.5.4) eller om det finns ett fel i laddningsbasen.
- Dubbel eller trippel snabb blinkning: Laddningsbasen har upptäckt en kortslutning i laddningskontakterna. (Se kap. 7).
Med proceduren "BATTERILADDNING" kan du ladda robotgräsklipparen manuellt.
Krav och skyldigheter:
• Laddningsbas ansluten till elnätet
Förfarande:
- Placera robotgräsklipparen på laddningsbasen (R).
- Skjut robotgräsklipparen på laddningsbasen tills laddningskontakten (S) är inkopplad.
- Tryck på knappen "STOP" (A) för att öppna kåpan (B) och komma åt styrkonsolen (C).
- Slå på robotgräsklipparen med knappen "ON/OFF" (E).
- Lysikonen "BATTERI" (O) blinkar blå när robotgräsklipparen laddas.
- Stäng käpan (B).
- Låt robotgräsklipparen laddas åtminstone den tid som visas i avs. 4.6.
ANMÄRKNING: Batteriladdningen före vinterförvaring måste utföras enligt vad som anges i avs. 6.4.
Proceduren "JUSTERING AV KLIPPHÖJDEN" beskriver hur man justerar höjden för klippbladen.
- Längden X för gräset som klipps av robotgräsklipparen får inte överstiga 10 mm.
- Robotgräsklipparens arbetsområde är 20-60 mm (klipphöjd).
- Den ursprungliga höjden på gräset Y måste därför vara maximalt 70 mm.
Vid den första installationen eller i början av klippningssäsongen, förbered vid behov gräsmattan med en traditionell gräsklippare för att få gräsets starchöjd till en lämplig nivå.
ANMÄRKNING: Om du vill klippa gräset mer än 10 mm, justerar du klipphöjden så att den klippta gräsdelen är 10 mm. Sänk klipphöjden ytterligare först efter att gräsmattan har klippts jämnt.

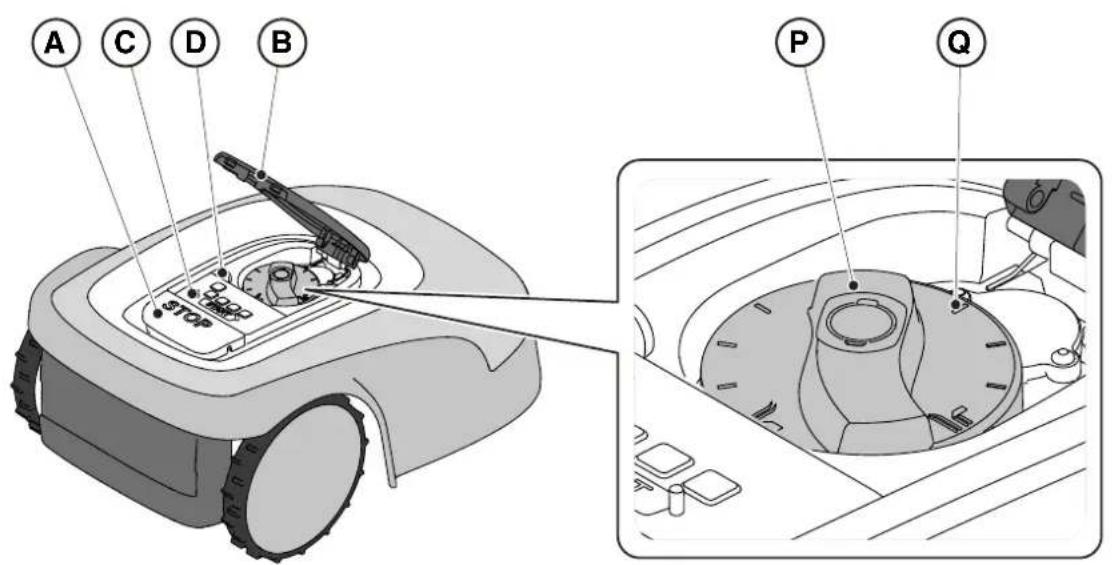

- Tryck på knappen "STOP" (A) för att öppna kåpan (B) och komma åt styrkonsolen (C).
- Koppla ifrån säkerhetsnyckeln (D).
- Använd höjdjusteraren (P) för att välja önskad klipphöjd så att den klippta gräsdelen inte är mer än 1 cm.
- Sätt in säkerhetsnyckeln (D).
ANMÄRKNING: På vredet finns en graderad skala från 1 till 10 (Q) som ska användas som referens.
 | OBS:Använd endastoriginalreservdelar. |  | OBS:Installeradesäkerhetsanordningar får inteändras, kringgås eller tas bort. |
Se till att rengöra produkten regelbundet och byta ut slitna delar för bättre användning och längre livslängd.
Utför ingreppen med den frekvens som anges i tabellen.
| FREKVENS KOMPONENT TYP AV INGREPP | REFERENS | |
| Varje vecka Blad Gör rent och kontrollera bladets | effektivitet. | (Se avs. 6.2) |
| Bladet ska bytas ut om det är böjts på grund av en stöt eller om det är slitet. | (Se avs. 6.3) |
| Laddningskontakter Rengör och ta bort eventuella oxidationer. | (Se avs. 6.2) |
| Månadsvis Robotgräsklippare GÖr rent. | (Se avs. 6.2) | |
| Laddningsbas och strömkabel | Kontrollera slitage eller försämringen och byt ut dem vid behov. |
| I slutet av klippsäsongen eller var sjätte månad om robotgräsklipparen inte används | Batteri | Utför batteriladdningen innan du lägger undan batteriet för förvaring. | (Se avs. 6.4) |
| Årlig eller i slutet av gräsklippningssäsongen | Robotgräsklippare Utför servicetillfället vid en auktoriserad serviceverkstad. | (Se avs. 6.1) |
Det är nödvändigt att göra underhållsservice årligen vid ett auktoriserat servicecenter för att hålla robotgräsklipparen i gott skick.
Kupongen innehåller en serie kontroller inklusive:
- intern och extern rengöring av robotgräsklipparen;
- allmän kontroll av robotgräsklipparens status;
- byte av slitna delar;
- kontroll av batteriets status;
- kontrollera åtdragningsmomenten;
- verifiering och eventuell ersättning av kinematik för stötar och lyft och deras skyddsbälgar;
- kontrollera och byt vid behov ut gummibälgen som skyddar bladmotorn för att upprätthålla skyddsspecifikationerna mot vatteninfiltrationer;
- byte av karossens tätningspackningar och batterifacket för att upprätthålla specifikationerna till skydd mot vatteninfiltrationer.
ANMÄRKNING: eventuella fel på grund av underlåtenhet att genomföra den årliga servicen kommer inte att erkännas under garantin.
6.2. PRODUKTRENGÖRING
OBS:
Fara för skärsår på händerna.
OBS:
Fara för att få fint damm i ögonen.
Krav och skyldigheter:
- Svamp
- Torr trasa
- Neutral tvål • Skyddshandskar
• Borste • Skyddsglasögon
• Vatten
SKYLDIGHET ATT BÄRA
SKYDDSHANDSKAR:
Använd skyddshandskar för att undvika fara för skärning av händerna.
SKYLDIGHET ATT BÄRA
SKYDDSGLASÖGON:
Använd skyddsglasögon för att undvika risken att få fint damm i ögonen.
Förfarande:
C
B
STOP
- Tryck på "STOP"-knappen (A) för att stoppa robotgräsklipparen och öppna skyddskåpan (B).
- Ta ut säkerhetsnyckeln (C).
- Ta bort den flotterande käpan (D) för att underlätta rengöringen.
- Gör rent alla externa ytor på robotgräsklipparen med en svamp som fuktats med ljummet vatten och neutral tvål.
WARNING:
Att använda för mycket vatten kan orsaka skadliga infiltreringar i de elektriska komponenterna.
WARNING:
Installerade säkerhetsanordningar får inte ändras, kringgås eller tas bort.
FÖRBUD:
Använd inte vattenstrålar under tryck.
FÖRBUD:
För att inte irreversibelt skada elektriska och elektroniska komponenter, sänk inte ner robotgräsklipparen i vatten, helt eller delvis.
FÖRBUD:
Tvätta inte invändiga delar av robotgräsklipparen för att undvika skador på elektriska och elektroniska komponenter.
FÖRBUD:
Använd inte lösningsmedel eller bensin för att inte skada lackerade ytor och komponenter av plast.

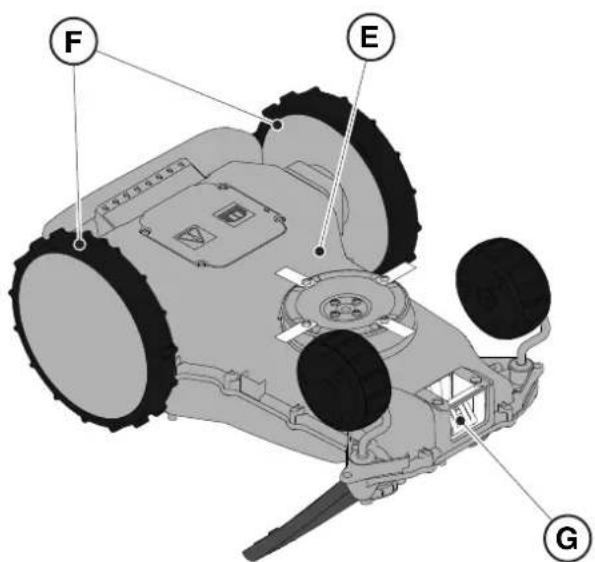

- Ta bort lera och smuts från drivhjulen (F).
- Rengör den undre delen (E) av robotgräsklipparen (området med klippbladet, fram- och bakhjul). Kontrollera robotgräsklipparens undre del (bladet, fram- och bakhjul), använd en borste och ta bort beläggningar och/eller rester som kan hindra robotgräsklipparens korrekta funktion. Slutför rengöringen med en fuktig svamp.
- Sätt tillbaka det flotterande skyddet (D) och se till att det sitter ordentligt i fästena.
- Rengör batteriladdningskontakten (G).
- Rengör laddningsbasen (H) och kontaktdonet (I) från ackumulerade rester.
Fara för skärsår på händerna.
Krav och skyldigheter:
• Säkerhetsnyckel • Nyckel
- Klippblad • Skyddshandskar
SKYLDIGHET ATT BÄRA SKYDDSHANDSKAR:
Använd skyddshandskar för att undvika fara för skärning av händerna.
Förfarande:
- Tryck på "STOP"-knappen (A) för att stoppa robotgräsklipparen och öppna skyddskåpan (B).
- Ta ut säkerhetsnyckeln (C).
C
B
STOP

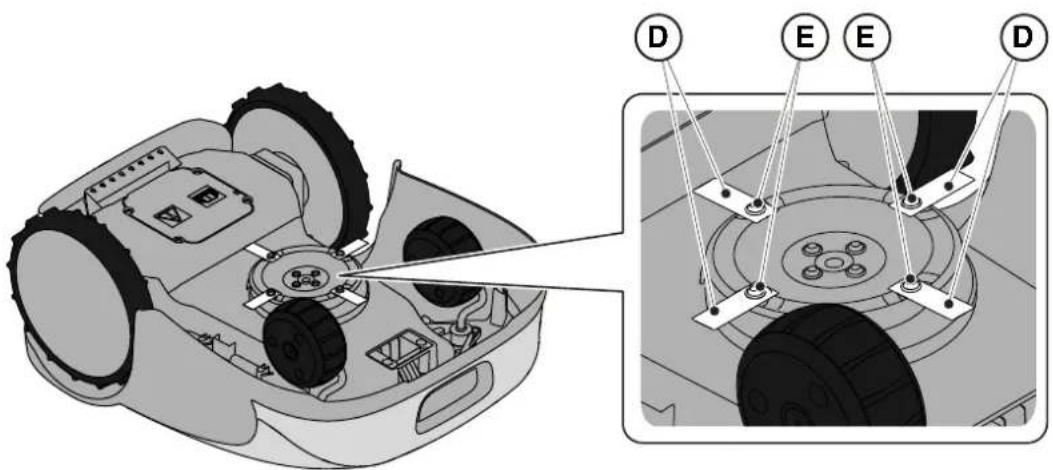

- Vänd robotgräsklipparen upp och ner, var noga med att inte skada det flotterande skyddet.
- Lossa fästskruvarna (E).
- Byt ut klippningsbladen (D).
- Dra åt fästskruvarna (E).
- Ladda batteriet enligt vägledningen i appen, som är tillgänglig från sidan "Inställningar".
- Rengör robotgräsklipparen (se avs. 6.2).
- Förvara robotgräsklipparen på en torr plats skyddad mot frost och se till att den är avstängd.
- Batteriet måste laddas var sjätte månad och under alla omständigheter före vinterförvaring.
ANMÄRKNING: Vägledningen registrerar framgångsrikt laddningen av batteriet i molnet och ska anses vara slutförd om datumet för vinterförladdningen för lagring uppdateras.
ANMÄRKNING: Registrering av laddningen via appens procedur krävs för att batteriets garanti ska vara giltig.
ANMÄRKNING: Batteriet måste laddas var sjätte månad och under alla omständigheter före vinterförvaring.
Batteribytet får endast utgöras av STIGAS TEKNISKA SERVICEPERSONAL. Kontakta ett servicecenter eller din återförsäljare om batteriet behöver bytas ut.
7. FELSÖKNING
OBS:
Stoppa robotgräsklipparen under säkra villkor (se avs. 5.3.2).
Nedan finns en lista över eventuella avvikelser som kan uppstå under arbetsfasen.
| FEL ORSAKER ÅTGÄRDER | |
| Onormala vibrationer. Robotgräsklipparen är bullrig. | Skadad skiva eller klippblad Byt ut skadade komponenter (se avs. 6.3). |
| Klippaggregatet är blockerat av materialrester (band, rep, plastbitar osv.) | Stäng av robotgräsklipparen under säkra förhållanden (se avs. 2.3). Frigör klippbladet. |
| Robotgräsklipparen startade med oförutsedda hinder (nedfallna grenar, föremål som glömts, osv.). | Stäng av robotgräsklipparen under säkra förhållanden (se avs. 2.3). Avlägsna hindren och starta om gräsklipparroboten (se avs. 5.3.9). |
| Funktionsfel på elmotorn. Byt ut motorn hos närmaste auktoriserade serviceverkstad. |
| För högt gräs. Öka klipphöjden (se avs. 5.6). |
|
|
| Robotgräsklipparen ställs inte in riktigt i laddningsstationen | Felaktig position för begränsningskabel. | Kontrollera anslutningen av laddningsstationen (se avs. 4.5.3). |
| Jorden ger efter i närheten av laddningsbasen. | Återställ korrekt placering av laddningsbasen. (Se avs. 4.5.3). |
| Robotgräsklipparen beter sig på fel sätt runt omkretshinder. | Begränsningskabeln har placerats felaktigt. | Placera begränsningskabeln korrekt (medurs) (se avs. 4.5.1). |
| Gräsklipparroboten arbetar på fel tider. | Felinställd arbetstid. Ställ in arbetstiden (se avs. 4.7.8). |
| Arbetsområdet klipps inte helt och hålet. | Otilräcklig arbetstid. Förläng arbetstiden (se avs. 4.7.8). |
| Klippaggregat med beläggningar och/eller restmaterial. | Stäng av robotgräsklipparen under säkra förhållanden (se avs. 2.3). Rengör klippaggregatet. |
| De svängbara klippbladen är blockerade av förhårdnader eller restmaterial. | Stäng av robotgräsklipparen under säkra förhållanden (se avs. 2.3). Byt ut klippningsbladen. |
| Arbetsområdet är för stort i förhållande till robotgräsklipparens kapacitet. | Minska arbetsområdet (se Tekniska specifikationer avs. 1.2). |
| Batterilivet håller på att ta slut. Byt batterierna mot originalreservdelar (se avs. 6.5). |
| Batterierna laddas inte fullständigt. | Gör rent och ta bort eventuella oxidationer från kontaktpunkterna (se avs. 6.2). Ladda batterierna. |
| Delar av trädgården är inte helt nedklippta. | Felaktig programmering av Cut Point. | Programmera de sekundära Cut Point korrekt (se avs. 4.7.9). |
| Laddningsbaslampan tänds inte när roboten är utanför laddningsbasen. | Matningsspänning saknas eller ett fel har uppstått i laddningsbasen. | Kontrollera att kopplingen till nätaggregatets strömanslutning är korrekt. Kontrollera integriteten hos anslutningskabeln. |
| Laddningsbasen tänds med en långsam blinkning. | Begränsningskabeln är inte ansluten eller är avbruten | Kontrollera installationen och reparera avbrottet (se avs. 4.5.2) |
| Laddningsbasens lampa tänds med en snabb blinkning. | Begränsningskabeln är för kort eller det finns ett fel i laddningsbasen. | Kontrollera att begränsningskabeln längd är längre än vad om anges i avs. 4.5.1.Installera motståndet om det behövs (se avs. 4.5.4). Kontakta en serviceverkstad om problemet kvarstår. |
| Lampan i laddningsbasen lyser med dubbla eller tredubbla snabba blinkningar. | Laddningsbasen har upptäckt en kortslutning i laddningskontakterna. | Koppla loss laddningsbasen från elnätet, ta bort eventuella kortslutningar och rengör laddningskontakterna på basen och roboten. Anslut laddningsbasen till elnätet igen. Kontakta en serviceverkstad om problemet kvarstår. |
| Varningsikonen lyser på tangentbordet. | Indikerar avvikelser/felförhållanden. | Se appen för mer information eller kontakta en serviceverkstad. |
7.1. HUVUDMEDDELANDEN FRÅN APPEN
| FEL ORSAKER ÅTGÄRDER | |
| I appen visas "Ingen signal" medan robotgräsklipparen är inne i omkretsen och sändarens lysdiod i laddningsbasen är tänd. | Problem för robotgräsklipparen att ta emot signalen. | Kontakta en auktoriserad serviceverkstad. |
| På appen visas "Utanför omkretsen". | För hög lutning Avgränsa områden | med kraftig lutning (seavs 4.3). |
| Begränsningskabeln har placerats felaktigt. | Kontrollera att kabeln har installerats riktigt (för djupt, metallföremål i närheten, avstånd mellan kabeln som avgränsar två delar osv.). (Se avs. 4.5.1). |
| Begränsningskabeln som avgränsar invändiga områden (gräsplättar, buskar, osv.) har placerats felaktigt. | Placera begränsningskabeln korrekt (gå runt hindret i samma riktning som omkretsen.) (Se avs. 4.5.1). |
| Överhettat nätaggregat. Använd lämpliga lösningar för att minska nätaggregatets temperatur (ventilera eller byt installationsplats osv.) (se avs. 4.3). |
| "Upplyft robot" visas i appen | Gräsklipparroboten är upplyft från marken. | Kontrollera att gräsklipparroboten inte är blockerad eller tilltäppt av något föremål. Rengör och eliminera eventuella gräsrester under karossen som kan täppa till sensorerna (se avs. 6.2). |
| På appen visas "Hjulfel". | Ojämn mark eller med hinder som förhindrar rörelsen. | Kontrollera att gräsmattan som ska klippas är jämn och utan hål, stenar eller andra hinder.Utför annars nödvändiga rensningsåtgärder (se avs. 4.3). |
| Funktionsfel på en eller båda motorerna som aktiverar hjulens transmission. | Byt ut motorn hos närmaste auktoriserade serviceverkstad. |
| På appen visas"Högt gräs" eller"Klippningsfel" | Klippskivan är blockerad eller skadad. | Stäng av robotgräsklipparen under säkra förhållanden (se avs. 2.3). Frigör klippskivan från föremål som får den att blockeras eller byt ut klippskivan mot en ny (se avs. 6.3). |
| Svängbara klippbladen som är slitna eller blockerade av förhårdnader eller restmaterial. | Stäng av robotgräsklipparen under säkra förhållanden (se avs. 2.3). Lås upp och rengör eller byt ut klippbladen (se avs. 6.3). |
| Robotgräsklipparen startade med oförutsedda hinder (nedfallna grenar, föremål som glömts, osv.). | Stäng av robotgräsklipparen under säkra förhållanden (se avs. 2.3). Avlägsna hindren och starta om robotgräsklipparen. |
| Funktionsfel på elmotorn. Byt ut motorn hos närmaste auktoriserade serviceverkstad. | För högt gräs. Öka klipphöjden (se avs. 5.6). Utför en omkretsklippning. |
| Appen visar "Tippning". | Robotgräsklipparen befinner sig i en sluttning som är högre än de tillåtna gränserna. | Uteslut områden med en lutning som överstiger tillåtna gränser genom att begränsa det (se avs. 4.3) |
8. TRANSPORT, LAGRING OCH BORTSKAFFANDE
8.1. TRANSPORT
Förfarande:
ANMÄRKNING: Vi rekommenderar användning av originalemballaget för transport över längre avständ.
- Tryck på "STOP"-knappen (A) för att stoppa robotgräsklipparen och öppna skyddskåpan (B).
- Ta ut säkerhetsnyckeln (C).
- Rengör robotgräsklipparen enligt avs. 6.2 "PRODUKTRENGÖRING".
- Lyft robotgräsklipparen med handtaget (D) och bär den, var noga med att hålla klippbladet borta från kroppen.
- Flytta robotgräsklipparen i originalförpackningen.
STOP
D
8.2. FÖRVARING
Robotgräsklipparen måste förvaras horisontellt på en torr och frostfri plats efter rengöring och batteriladdning för vinterförvaring av batteriet (se kap. 6). Under långa perioder när robotgräsklipparen inte används ska du koppla bort laddningsbasen från elnätet.
8.3. BORTSKAFFANDE
WARNING:
Kontakta ett auktoriserat servicecenter för uttagning av batteriet ur robotgräsklipparen.
Förfarande:
- Emballaget ska bortskaffas på ett hållbart sätt i förutsedda uppsamlingsbehållare eller hos auktoriserade insamlingscentraler.
- Kassera robotgräsklipparen i enlighet med lokala lagenliga krav.
- Kontakta en lämplig ätervinnings- och bortskaffningsanläggning eftersom robotgräsklipparen klassificeras som WEEE (Waste Electrical and Electronic Equipment).
- Användaren ska obligatoriskt bortskaffa batterierna på ett hållbart sätt i särskilda uppsamlingsbehållare eller hos auktoriserade insamlingscentraler.
9. TILLBEHÖR
| Artikelnr. Beskrivning Specifikationer | |
| 1127-0009-01 Klipoblad 12 st. | |
| 1127-0011-01 Skydd för laddningsbasen För ytterligare skydd mot regn och solstrålning |
| 1127-0010-01 Förlängningskabel förnätaggregatet | Kabel för att förlänga anslutningen mellannätaggregatet och laddningsbasen - L = 5 m |
| 1127-0020-01 Förlängningskabel förnätaggregatet | Kabel för att förlänga anslutningen mellannätaggregatet och laddningsbasen - L = 15 m |
| 1127-0012-01 Litent installationssats Begränsningskabel ∅ 2,7 mm - L=150 m +200 spikar + 5 kabelkontakter + 5 kontakter förladdningsbasens kabel |
| 1127-0013-01 Medelstor installationssats Begränsingskabel ∅ 2,7 mm - L=300 m +400 spikar + 5 kabelkontakter + 5 kontakter förladdningsbasens kabel |
| 1127-0000-01 Kabelrulle 150 m Begränsningskabel ∅ 2,7 mm - L= 150 m |
| 1127-0001-01 Kabelrulle 300 m Begränsningskabel ∅ 2,7 mm - L= 300 m |
| 1127-0002-01 Kabelrulle 500 m Begränsningskabel ∅ 3,4 mm - L= 500 m |
| 1127-0006-01 Fästspikar (100 st) Spikar för att fästa begränsningskabeln - 100st |
| 1127-0008-01 Fästskruvar förladdningsbasen | 8 st. |
| 1127-0004-01 Kontakter för kabeln Skarvar för reparation av begränsningskabeln- 5 st |
| 1127-0005-01 Anslutningsdon förladdningsbasens kabel | Anslutningsdon för att anslutabegränsningskabeln till laddningsbasen - 5 st |
| 122063053/0 Motstånd för små omkretsar | Motstånd för installationer med mindre än 40m begränsningskabel |
10. GARANTI
10.1. GARANTINS TÄCKNING
Garantivillkoren är endast för konsumenter, dvs inte professionella operatörer.
Garantin täcker alla brister i material och utförande, som fastställts under garantiperioden av din återförsäljare eller ett specialistcenter.
Garantins omfattning är begränsad till reparation eller ersättning av komponenten som anses vara felaktig.
Det rekommenderas att överlämna maskinen en gång om året till en auktoriserad serviceverkstad för underhåll, assistans och kontroll av säkerhetsanordningarna.
Garantins omfattning gäller om ett regelbundet underhåll har utförts på maskinen.
Garantin täcker inte skador som beror på följande:
- Försummelse av att läsa bifogad bruksanvisning (instruktionsbok).
• Professionell användning.
- Slarv, försummelse.
- Extern orsak (blixtnedslag, stötar, närvaro av främmande kroppar inuti maskinen) eller olycka.
- Felaktig eller montering som inte tillåts av tillverkaren.
- Dåligt underhåll.
- Ändring av maskinen.
- Användning av icke-originalreservdelar (anpassningsbara delar).
- Användning av tillbehör som inte levereras av eller inte är godkända av tillverkaren (till exempel klippaggregat).
Garantin täcker inte heller:
- Underhållsåtgärder (beskrivs i handboken).
- Normalt slitage hos förbrukningsmaterial såsom klippaggregat och hjul.
- Normalt slitage.
- Förstörelse av maskinen utvändigt på grund av användningen.
- Klippaggregatens hållare.
- Skador till följd av en installation som inte överensstämmer med anvisningarna i användarhandboken.
- Möjlig korrosion eller skada på begränsningskabeln
- Skador orsakade av vatteninfiltration på grund av användning av en högtryckstvätt eller genom att sänka ned gräsklipparen i vatten, till exempel när vattenpölar bildas av kraftigt regn.
- Skador orsakade av felaktig förvaring eller felaktig användning av batteriet.
- Skador orsakade av användning av batterier som inte är originalbatterier.
- Eventuella ytterligare kostnader som kan vara relaterade till en reparation som täcks av garantin, som t.ex. frakt av maskinen till användaren, transport av maskinen till återförsäljaren, hyra av utrustning eller anlitande av externa företag för trädgårdsarbeten under den tid som maskinen inte kan användas.
Användaren skyddas av nationell lagstiftning. Användarens rättigheter enligt nationell lagstiftning begränsas inte på något sätt av denna garanti.
11. FÖRSÄKRAN OM ÖVERENSSTÄMMELSE
f. Afmontér enhedens deaktiveringsmekanisme:
Ärge astuge masina peale.
KEELATUD:
