NÁVOD NA OBSLUHU Multiclip 750 S AE STIGA

SLOVENSKY - Preklad pôvodného návodu na použitie SK

3.1.2 Nevhodné použití

5.2.1 Páka prítomnost obsluhy

1.1 Ako čítať návod.... 1
1.2 Odkazy 1

1. BEZPEČNOSTNÉ POKYNY 1

2.1 Inštruktáž.... 1
2.2 Prípravné úkony 2
2.3 Počas použitia.... 2
2.4 Údržba a skladovanie.... 2
2.5 Akumulátor/nabíjačka akumulátora.... 3
2.6 Ochrana životného prostredia 3

1. OBOZNÁMENIE SA SO STROJOM .... 3

3.1 Opis stroja a určené použitie .... 3
3.2 Výstražné symboly.... 4
3.3 Identifikačný štítok 4
3.4 Hlavné časti.... 4

1. MONTÁŽ 5

4.1 Jednotlivé časti pre montáž 5
4.2 Montáž rukoväti....5

1. OVLÁDACIE PRVKY 5

5.1 Bezpečnostný kl'úč (Vypínacie zariadenie)...... 5
5.2 Rukovät 5
5.3 Nastavenie výšky kosenia 6

1. POUŽITIE STROJA 6

6.1 Prípravné úkony 6
6.2 Bezpečnostné kontroly 6
6.3 Uvedenie do činnosti....7
6.4 Pracovná činnosť ...... 7
6.5 Zastavenie....8
6.6 Po použití....8

1. RIADNA ÚDRŽBA 8

7.1 Všeobecné informácie 8
7.2 Akumulátor 8
7.3 Čistenie 9
7.4 Fixačné skrutky a matice 9
7.6 Čistenie vzduchového filtra....9

1. MIMORIADNA ÚDRŽBA 9

8.1 Kosiace zariadenie.... 10

1. SKLADOVANIE....10

9.1 Uskladnenie stroja 10
9.2 Uskladnenie akumulátora 10

V návode sa nachádzajú niektoré mimoriadne dôležité odseky týkajúce sa bezpečnosti alebo funkčnosti stroja, stupeň dôležitosti je označený symbolmi s nasledujúcim významom:

POZNÁMKA ALEBO DÔLEŽITÁ INFORMÁCIA

upresňuje alebo bližšie vysvetľuje niektoré už predtým uvedené informácie so zámerom vyhnút sa poškodeniu stroja a spôsobeniu škôd.

Symbol poukazuje na nebezpečenstvo. Nedodržanie uvedeného varovania môže spôsobit poranenie obsluhy alebo tretích osôb a/alebo škody na majetku.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
- Odseky zvýraznené rámčekom zo sivých - bodiek označujú voliteľné funkcie, ktoré nie sú - súčasťou všetkých modelov, zdokumentovaných - v tomto návode. Skontrolujte, či je konkrétna - charakteristika súčasťou požadovaného modelu.

Všetky výrazy „predný“, „zadný“, „pravý“ a „l'avý“ sú ponímané z pohl'adu pracovnej pozície obsluhy.

1.2 ODKAZY

1.2.1 Obrázky

Obrázky v tomto návode sú očíslované 1, 2, 3 atd'.

Časti uvedené na obrázkoch sú označené písmenami A, B, C atd'.

Odkaz na časť C na obrázku 2 má nasledovnú formu: „Pozri obr. 2.C“ alebo jednoducho „(obr. 2.C)“.

Uvedené obrázky sú len orientačné. Skutočné diely sa môžu líšit od zobrazených.

1.2.2 Názvy

Odkazy na názvy a odseky sú uvedené prostredníctvom skratky kap. alebo ods. a príslušného čísla. Príklad: „kap. 2“ alebo „ods. 2.1“

2. BEZPEČNOSTNÉ POKYNY

2.1 INŠTRUKTÁŽ

Oboznámte sa s ovládacími prvkami stroja a so správnym spôsobom jeho použitia. Naučte sa rýchlo zastaviť motor. Nedodržanie varovaní a pokynov môže viest’ k vzniku požiaru a/alebo vážnemu zraneniu.

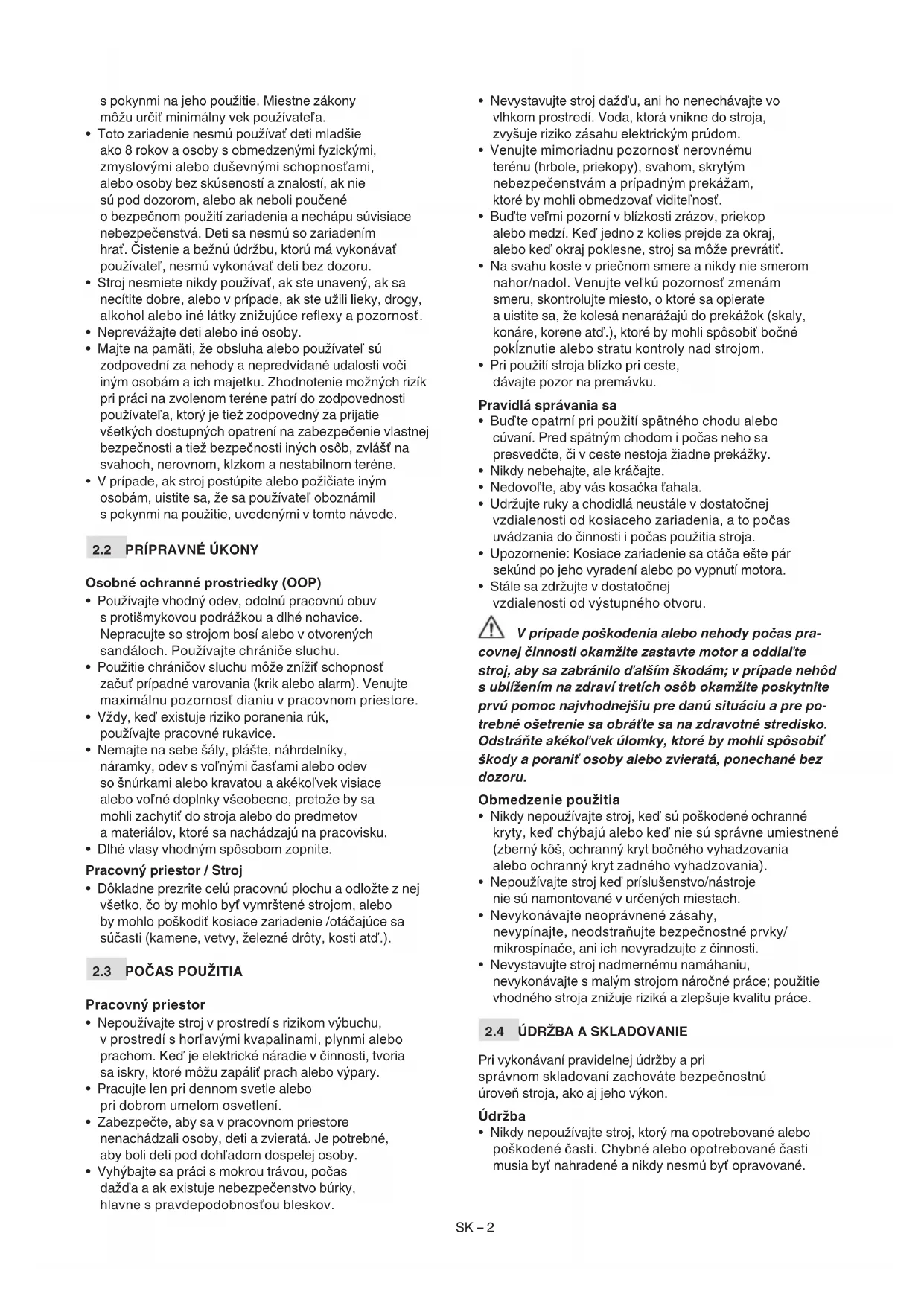

- Nikdy nedovol'te, aby stroj použivali deti alebo osoby, ktoré nie sú dokonale oboznámené

s pokynmi na jeho použitie. Miestne zákony môžu určit minimálny vek používatel'a.

• Toto zariadenie nesmú používať deti mladšie ako 8 rokov a osoby s obmedzenými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo osoby bez skúseností a znalostí, ak nie sú pod dozorom, alebo ak neboli poučené o bezpečnom použití zariadenia a nechápu súvisiace nebezpečenstvá. Deti sa nesmú so zariadením hrať. Čistenie a bežnú údržbu, ktorú má vykonávať používatel', nesmú vykonávať deti bez dozoru.
• Stroj nesmiete nikdy používať, ak ste unavený, ak sa necítite dobre, alebo v prípade, ak ste užili lieky, drogy, alkohol alebo iné látky znižujúce reflexy a pozornosť.
• Neprevážajte deti alebo iné osoby.
• Majte na pamäti, že obsluha alebo používatel' sú zodpovední za nehody a nepredvídané udalosti voči iným osobám a ich majetku. Zhodnotenie možných rizík pri práci na zvolenom teréne patrí do zodpovednosti používatel'a, ktorý je tiež zodpovedný za prijatie všetkých dostupných opatrení na zabezpečenie vlastnej bezpečnosti a tiež bezpečnosti iných osôb, zvlášť na svahoch, nerovnom, klzkom a nestabilnom teréne.
• V prípade, ak stroj postúpite alebo požičiate iným osobám, uistite sa, že sa používatel' oboznámil s pokynmi na použitie, uvedenými v tomto návode.

2.2 PRÍPRAVNÉ ÚKONY

Osobné ochranné prostriedky (OOP)

• Používajte vhodný odev, odolnú pracovní obuv s protišmykovou podrážkou a dlhé nohavice. Nepracujte so strojom bosí alebo v otvorených sandáloch. Používajte chrániče sluchu.
• Použitie chráničov sluchu môže znížiť schopnosť začuť prípadné varovania (krik alebo alarm). Venujte maximálnu pozornosť dianiu v pracovnom priestore.
• Vždy, ked' existuje riziko poranenia rúk, používajte pracovné rukavice.
• Nemajte na sebe šály, plášte, náhrdelníky, náramky, odev s vol'nými časťami alebo odev so šnúrkami alebo kravatou a akékol'vek visiace alebo volné doplnky všeobecne, pretože by sa mohli zachytit do stroja alebo do predmetov a materiálov, ktoré sa nachádzajú na pracovisku.
• Dlhé vlasy vhodným spôsobom zopnite.

Pracovný priestor / Stroj

- Dôkladne prezrite celú pracovnú plochu a odložte z nej všetko, čo by mohlo byť vymrštené strojom, alebo by mohlo poškodiť kosiace zariadenie /otáčajúce sa súčasti (kamene, vetvy, železné drôty, kosti atd').

2.3 POČAS POUŽITIA

Pracovný priestor

• Nepoužívajte stroj v prostredí s rizikom výbuchu, v prostredí s horľavými kvapalinami, plynmi alebo prachom. Ked' je elektrické náradie v činnosti, tvoria sa iskry, ktoré môžu zapáliť prach alebo výpary.
• Pracujte len pri dennom svetle alebo pri dobrom umelom osvetlení.
• Zabezpečte, aby sa v pracovnom priestore nenachádzali osoby, deti a zvieratá. Je potrebné, aby boli deti pod dohl'adom dospelej osoby.

• Vyhýbajte sa práci s mokrou trávou, počas dažd'a a ak existuje nebezpečenstvo búrky, hlavne s pravdepodobnosťou bleskov.

• Nevystavujte stroj dažd'u, ani ho nenechávajte vo vlhkom prostredí. Voda, ktorá vnikne do stroja, zvyšuje riziko zásahu elektrickým prúdom.

• Venujte mimoriadnu pozornosť nerovnému terénu (hrbole, priekopy), svahom, skrytým nebezpečenstvám a prípadným prekážam, ktoré by mohli obmedzovať viditel'nosť.
• Bud'te vel'mi pozorní v blízkosti zrázov, priekop alebo medzí. Ked' jedno z kolies prejde za okraj, alebo ked' okraj poklesne, stroj sa môže prevrátiť.
• Na svahu koste v priečnom smere a nikdy nie smerom nahor/nadol. Venujte veľkú pozornosť zmenám smeru, skontrolujte miesto, o ktoré sa opierate a uistite sa, že kolesá nenarážajú do prekážok (skaly, konáre, korene atd.), ktoré by mohli spôsobit bočné pokíznutie alebo stratu kontroly nad strojom.
• Pri použití stroja blízko pri ceste, dávajte pozor na premávku.

Pravidlá správania sa

• Bud'te opatrní pri použití spätného chodu alebo cúvaní. Pred spätným chodom i počas neho sa presvedčte, či v ceste nestoja žiadne prekážky.
• Nikdy nebehajte, ale kráčajte.
• Nedovol'te, aby vás kosačka t'ahala.
• Udržujte ruky a chodidlá neustále v dostatočnej vzdialenosti od kosiaceho zariadenia, a to počas uvádzania do činnosti i počas použitia stroja.
• Upozornenie: Kosiace zariadenie sa otáča ešte pár sekúnd po jeho vyradení alebo po vypnutí motora.
• Stále sa zdržujte v dostatočnej vzdialenosti od výstupného otvoru.

V prípade poškodenia alebo nehody počas pracovnej činnosti okamžite zastavte motor a oddial'te stroj, aby sa zabránilo d'alším škodám; v prípade nehôd s ublížením na zdraví tretích osôb okamžite poskytnite prvú pomoc najvhodnejšiu pre danú situáciu a pre potrebné ošetrenie sa obráťte sa na zdravotné stredisko. Odstráňte akékol'vek úlomky, ktoré by mohli spôsobit' škody a poranit' osoby alebo zvieratá, ponechané bez dozoru.

Obmedzenie použitia

• Nikdy nepoužívajte stroj, ked' sú poškodené ochranné kryty, ked' chýbajú alebo ked' nie sú správne umiestnené (zberný kôš, ochranný kryt bočného vyhadzovania alebo ochranný kryt zadného vyhadzovania).
• Nepoužívajte stroj ked' príslušenstvo/nástroje nie sú namontované v určených miestach.
• Nevykonávajte neoprávnené zásahy, nevypínajte, neodstraňujte bezpečnostné prvky/mikrospínače, ani ich nevyradzujte z činnosti.
• Nevystavujte stroj nadmernému namáhaniu, nevykonávajte s malým strojom náročné práce; použitie vhodného stroja znižuje riziká a zlepšuje kvalitu práce.

2.4 ÚDRŽBA A SKLADOVANIE

Pri vykonávaní pravidelnej údržby a pri správnom skladovaní zachováte bezpečnostnú úroveň stroja, ako aj jeho výkon.

Údržba

- Nikdy nepoužívajte stroj, ktorý ma opotrebované alebo poškodené časti. Chybné alebo opotrebované časti musia byť nahradené a nikdy nesmú byť opravované.

- Počas nastavovania stroja si dávajte pozor, aby vám neuviazli prsty medzi pohybujúce sa kosiace zariadenie a pevné časti stroja.

⚠️ Úrovne hluku a vibrácií, uvedené v tomto návode, predstavujú maximálne hodnoty počas použitia stroja. Nevyvážený kosiaci prvok, príliš vysoká rýchlost pohybu a nedostatočná údržba výrazne ovplyvnujú akustické emisie a vibrácie. Preto je potrebné prijať preventívne opatrenia na odstránenie možných škôd, spôsobených vysokým hlukom a namáhaním v dôsledku vibrácií; vykonávajte pravidelnú údržbu stroja, používajte chrániče sluchu a popri pracovnej činnosti si doprajte oddych.

Skladovanie

- Kvôli zníženiu rizika požiaru nenechávajte nádoby s odpadovými materiálmi vo vnútri miestnosti.

2.5 AKUMULÁTOR/NABÍJAČKA AKUMULÁTORA

DÔLEŽITÁ INFORMÁCIA Nasledujúce

bezpečnostné pokyny doplňajú bezpečnostné pokyny uvedené v príslušnom návode k akumulátoru a nabíjačke akumulátora, ktorá je priložená k stroju.

• Na nabíjanie akumulátora používajte len nabíjačky akumulátorov odporúčané výrobcom. Nevhodná nabíjačka akumulátorov môže spôsobit zásah elektrickým prúdom, prehriatie alebo únik korozívnej kvapaliny z akumulátora.
• Používajte len akumulátory určené pre vaše zariadenie. Použitie iných akumulátorov môže spôsobit' ublíženie na zdraví a požiar.
• Pred vložením akumulátora do zariadenia sa uistite, že je vypnuté. Pri montáži akumulátora do zapnutého elektrického zariadenia môže vzniknúť požiar.
• Nepoužívaný akumulátor udržujte v dostatočnej vzdialenosti od sponiek na spisy, mincí, klúčov, klincov, skrutiek alebo iných malých kovových predmetov, ktoré by mohli spôsobit' skrat na kontaktoch. Skratovanie kontaktov akumulátora môže spôsobit' vznietenie alebo požiar.
• Nepoužívajte nabíjačku akumulátorov na miestach s výparmi, zápalnými látkami a neukladajte ju na l'ahko zápalné povrchy ako je papier, textília atd'. Počas nabíjania sa nabíjačka zohrieva, čím by mohlo dôjsť k vzniku požiaru.
• Počas prepravy akumulátorov dávajte pozor, aby nedošlo k vzájomnému prepojeniu kontaktov a na prepravu akumulátorov nepoužívajte kovové obaly.

2.6 OCHRANA ŽIVOTNÉHO PROSTREDIA

Ochrana životného prostredia musí predstavovať významný a prioritný aspekt použitia stroja,

v prospech civilného občianskeho spolunažívania a prostredia, v ktorom žijeme.

• Dbajte na to, aby ste pri používaní stroja nerušili vašich susedov. Stroj používajte vo vhodnom čase (nie skoro ráno alebo neskoro večer, kedy by to mohlo rušit iné osoby).
• Dôkladne dodržujte miestne normy pre likvidáciu obalov, opotrebovaných častí alebo akýchkol'vek látok s vážnym dopadom na životné prostredie; tieto odpadky nesmú byť odhodené do bežného odpadu, ale musia

byť separované a odovzdané do príslušných zberných stredísk, ktoré zabezpečia recykláciu materiálov.

• Dôsledne dodržujte miestne predpisy pre likvidáciu odpadového materiálu.
• Pri vyrad'ovaní stroja z prevádzky ho nenechávajte vol'ne v prírode, ale obrátte sa na zberné stredisko v súlade s platnými miestnymi predpismi.

Nelikvidujte elektrické zariadenia spolu s domovým odpadom. Podl’a Európskej smernice 2012/19/EU o elektrickom a elektronickom odpade a jej aplikácii vo forme národných noriem musia byť elektrické zariadenia po skončení svojej

životnosti odovzdané do separovaného zberu kvôli ich ekologickému zlikvidovaniu. Ked' sa elektrické zariadenia likvidujú na smetisku alebo vol'ne v prírode, škodlivé látky môžu preniknút do podzemných vôd a dostať sa do potravinového reťazca, čím môžu poškodiť naše zdravie. Pre získanie podrobnejších informácií o likvidácii tohto výrobku sa obráťte na kompetentnú organizáciu, zaoberajúcu sa domovým odpadom alebo na vášho Predajcu.

Po skončení životnosti akumulátorov ich zlikvidujte, pričom venujte náležitú pozornosť nášmu životnému prostrediu. Akumulátor obsahuje materiál, ktorý je nebezpečný pre vás aj pre životné prostredie. Je

potrebné ho odpojit a zlikvidovať samostatne v zbernom stredisku, ktoré likviduje aj akumulátory s iónmi lítia.

Separovaný zber použitých výrobkov a obalov umožňuje recykláciu materiálov a ich opätovné použitie. Opätovné použitie recyklovaných materiálov pomáha predchádzať znečisteniu životného prostredia a znižuje dopyt po prvotných surovinách.

3. OBOZNÁMENIE SA SO STROJOM

3.1 OPIS STROJA A URČENÉ POUŽITIE

Tento stroj je kosačka na trávu so stojacou obsluhou.

K hlavným častiam stroja patrí motor, ktorý uvádza do činnosti kosiace zariadenie uložené v ochrannom kryte, kolesá a rukovát.

Obsluha je schopná obsluhovať stroj a používať hlavné ovládacie prvky tak, že sa bude vždy zdržiavať za rukováťou, a tak bude vždy v bezpečnej vzdialenosti od otáčajúceho sa kosiaceho zariadenia.

Ak sa obsluha od stroja vzdiali, motor a kosiace zariadenie sa zastavia priebehu niekol'kých sekúnd.

3.1.1 Určené použitie

Tento stroj je navrhnutý a vyrobený na kosenie trávy v záhradách a na trávnatých plochách s rozlohou úmernou kosiacej kapacite, ktoré vykonáva peší používatel.

Vo všeobecnosti je možné povedať, že tento stroj je určený na:

Kosenie trávy, jej posekanie nadrobno a jej ponechanie na teréne („mulčovanie“).

Použitie špeciálneho príslušenstva, ktoré je určené Výrobcom ako originálna výbava, alebo použitie voliteľného príslušenstva, umožňuje vykonať túto

pracovní činnosť v rôznych prevádzkových režimoch,
ktoré sú ilustrované v tomto návode, alebo v pokynoch,
ktoré sú dodávané spolu s konkrétnym príslušenstvom.

3.1.2 Nevhodné použitie

Akékoľvek iné použitie, ako je uvedené vyššie, môže byť nebezpečné a môže spôsobit poranenie osôb a/alebo škody na majetku.

Za nevhodné použitie sa považuje (napríklad, ale nielen):

– Vozenie iných l'udí, detí alebo zvierat na stroji, pretože by mohli spadnúť a spôsobit si vážne zranenia alebo ohroziť bezpečnosť jazdy.
– Prevážanie sa na stroji.
– Používanie stroja na tahanie alebo tlačenie nákladov.
– Uvedenie kosiaceho zariadenia do činnosti na miestach bez trávnatého porastu.
– Používanie stroja na zber lístia lebo sutiny.
– Používanie stroja na úpravu živých plotov alebo na kosenie netrávnatých porastov.
– Používanie stroja viac ako jednou osobou.

DÔLEŽITÁ INFORMÁCIA Nevhodné použitie stroja bude mať za následok zrušenie záruky a odmietnutie akejkoľvek zodpovednosti zo strany Výrobcu, pričom všetky následky za škody alebo za ublíženie na zdraví samotného používatel’a alebo tretích osôb bude znášať používatel’.

Tento stroj je určený pre spotrebitel'ov – neprofesionálnych používatel'ov. Je určený pre „domácich majstrov“.

DÔLEŽITÁ INFORMÁCIA Stroj musí byť používaný jednou osobou.

3.2 VÝSTRAŽNÉ SYMBOLY

Na stroji sú uvedené rôzne symboly (obr. 2). Ich funkciou je pripomenút obsluhe správanie, ktoré je potrebné dodržiavať, aby ho používala s potrebnou pozornosťou a opatrnosťou. Význam jednotlivých symbolov:

Upozornenie. Pred použitím stroja si prečítajte pokyny.

Nebezpečenstvo! Nebezpečenstvo vymrštenia predmetov. Počas použitia zariadenia udržujte nepovolané osoby mimo jeho pracovného priestoru.

Pozor na ostré kosiace zariadenie! Nevkladajte nikdy ruky ani nohy do priestoru uloženia kosiaceho zariadenia. Kosiace zariadenie sa d'alej otáča aj po vypnutí motora. Pred začiatkom údržby vyberte bezpečnostný klúč (vypínacie zariadenie).

Nebezpečenstvo! Riziko

porezania. Pohybujúce sa kosiace zariadenie. Nevkladajte nikdy ruky ani nohy do priestoru uloženia kosiaceho zariadenia.

DÔLEŽITÉ Poškodené nalepovacie štítky, ktoré sú poškodené alebo už nečitatelné, je nutné vymeniť. Požiadajte o nové štítky vo vašom autorizovanom servisnom stredisku.

3.3 IDENTIFIKAČNÝ ŠTÍTOK

Na identifikačnom štítku sú uvedené tieto údaje (obr. 1).

1. Úroveň akustického výkonu.
2. Označenie zhody „CE“ (ES).
3. Rok výroby.

4. Typ stroja.

5. Výrobné číslo.

6. Názov a adresa výrobcu.

7. Kód výrobku.

8. Maximálna rýchlosť motora.

9. Hmotnost v kg.

10. Napájacie napätie a frekvencia.

11. Trieda elektrickej ochrany.

12. Menovitý výkon. Identifikačné údaje stroja prepíšte do príslušných polí štítku, uvedenom na zadnej strane obalu.

DÔLEŽITÁ INFORMÁCIA Identifikačné údaje uvedené na identifikačnom štítku výrobku používajte zakaždým, keď sa obrátite na autorizovanú dielňu.

DÔLEŽITÁ INFORMÁCIA Príklad vyhlásenia o zhode sa nachádza na posledných stranách návodu.

3.4 HLAVNÉ ČASTI

Stroj sa skladá z nasledujúcich hlavných častí,
ktorým zodpovedajú nasledujúce funkcie (obr. 1):

A. Skriňa: je to ochranný kryt, ktorý zakrýva otáčajúce sa kosiace zariadenie.
B. Motor: dodáva pohybovú energiu pre kosiace zariadenie a náhon kolies (ak je súčasťou).

C. Kosiace zariadenie: súčast určená na kosenie trávy.

RUKOVÄT: je to pracovné stanovište operátora.

Jej dížka umožňuje, aby si operátor počas práce vždy udržiaval bezpečný odstup od otáčajúceho sa kosiaceho zariadenia.

E. Akumulátor (ak nebol dodaný spolu so zariadením, pozrite kap. 15 „Volitel'né príslušenstvo“): dodáva energiu potrebnú na uvedenie motora do chodu; jeho parametre a pokyny na použitie sú opísané v špecifickom návode.

F. Páka kontroly prítomnosti obsluhy: páka umožňuje spustenie kosiaceho zariadenia a pohonu. Pri uvol'není obidvoch pák dôjde automaticky k zastaveniu motora.

G. Páka zapnutia pohonu: páka zapína pohon kolies a umožňuje pohyb stroja.

H. Okienko na prístup do priestoru pre akumulátor

I. Bezpečnostný kl'úč (dezaktivačné zariadenie): Kl'úč zapína/vypína elektrický obvod stroja.

J. Nabíjačka akumulátora (ak nebola dodaná spolu so zariadením, pozrite kap. 15 „Voliteľné príslušenstvo“): zariadenie, ktoré sa používa na nabíjanie akumulátora.

4. MONTÁŽ

Bezpečnostné pokyny, ktoré je potrebné dodržia- sú opísané v kap. 2. Dôsledne dodržiavajte uvede- pokyny, aby ste sa vyhli vážnym rizikám a nebezpe- tvu.

Zo skladovacích a prepravných dôvodov nie je stroj kompletne zmontovaný priamo vo výrobnom závode. Pre jeho uvedenie do prevádzky je potrebné jednotlivé časti rozbalit' a namontovať ich podľa nasledujúcich pokynov.

Stroj musí byť rozbalený a zmontovaný na rovnej nej ploche, s dostatočným priestorom pre mani- niu so strojom a s obalmi a s použitím vhodného glia. Nepoužívajte stroj skôr, ako vykonáte všetky v uvedené v odseku „MONTÁŽ“.

4.1 JEDNOTLIVÉ ČASTI PRE MONTÁŽ

V obale sa nachádzajú časti určené pre montáz.

4.1.1 Rozbalenie

1. Opatrne otvorte obal a dávajte pozor, aby ste nestratili jednotlivé časti.
2. Prečítajte si dokumentáciu, ktorá sa nachádza v škatuli, vrátane tohto návodu.
3. Vyberte zo škatule všetky nenamontované časti.
4. Škatul'u a obaly zlikvidujte v súlade s miestnou legislatívou.

Pred vykonaním montáže skontrolujte, či nie je ečnostný klúč vložený do svojho uloženia.

4.2 MONTÁŽ RUKOVÄTI

• Typ „I“
  Zmontujte rukoväť podl’a obrázkov (obr. 3).
• Typ „II“
  Zmontujte rukovät podl'a obrázkov (obr. 4).
• Typ „III“
  Zmontujte rukovät podl'a obrázkov (obr. 5).

5. OVLÁDACIE PRVKY

5.1 BEZPEČNOSTNÝ KLÚČ (VYPÍNACIE ZARIADENIE)

Klůč (obr. 6.A), ktorý sa nachádza v priestore pre akumulátor, aktivuje a deaktivuje elektrický obvod stroja. Vybratím klůča dôjde k úplnému vypnutiu elektrického rozvodu, kvôli zabráneniu nekontrolovaného použitia stroja.

DÔLEŽITÉ Vždy, ked' stroj nepoužívate alebo ho nechávate bez dozoru, vyberte bezpečnostný kl'úč.

Pri niektorých modeloch, kde je to potrebné, dajte kl'úč na „ON“, aby ste aktivovali elektrický obvod stroja, a tak umožnili jeho zapnutie. Presunutím kl'úča do polohy „OFF“ dôjde k úplnému vypnutiu elektrického obvodu, aby sa zabránilo nekontrolovanému používaniu stroja.

5.2 RUKOVÄT

5.2.1 Páka prítomnosti obsluhy

Pákou kontroly prítomnosti obsluhy (obr. 7.A) sa povoluje zaradenie kosiaceho zariadenia. Nachádza sa v prednej polohe rukoväte.

Ak chcete kosiace zariadenie spustiť, stlačte poistné tlačidlo (obr. 7.C) a presuňte páku smerom k rukoväti. Motor sa po uvol'není páky automaticky zastaví a všetky funkcie sa vypnú.

POZNÁMKA Zaradenie kosiaceho zariadenia je možné, len ak stlačíte žlté tlačidlo na pravej strane rukováte a presuniete páku prítomnosti obsluhy smerom k rukováti.

5.2.2 Tlačidlo zapnutia

Tlačidlo zapnutia (obr. 8.A) sa používa na:

1. Zapnutie stroja. Stlačením tlačidla (obr. 8.A) sa LED (obr. 8.B) rozsvieti a stroj je pripravený na použitie.

POZNÁMKA Zapnutie stroja je možné, len ak sú uvoľnené páka kontroly prítomnosti používatel’a aj páka náhonu. POZNÁMKA Ak sa stroj nepoužíva, po 15 sekundách sa vypne LED a je nutné zopakovať činnosť uvedenú vyššie.

1. Zaradenie kosiaceho zariadenia. POZNÁMKA Zaradenie kosiaceho zariadenia je možné len s pákou prítomnosti obsluhy zatlačenou oproti rukoväti (pozri ods. 6.3).

2. Vyradenie kosiaceho zariadenia. Pri zaradenom kosiacom zariadení uvoľnite páku prítomnosti obsluhy (obr. 7.A); kosiace zariadenie sa zastaví, pričom stroj zostane zapnutý.

5.2.3 Páka pre zaradenie náhonu

DÔLEŽITÁ INFORMÁCIA motor môže byt

naštartovaný, len ak je náhon vyradený.

Nachádza sa v zadnej polohe rukoväte.

Zaradený pohon. Kosačka sa uvedie do pohybu pákou pritlačenou o rukováť (obr. 7.B). Po uvolnení páky sa kosačka prestane pohybovať.

DÔLEŽITÁ INFORMÁCIA Aby sa

Pri niektorých modeloch je možné regulovat rýchlost’ jazdy pomocou voliča, ktorý sa nachádza na pravej strane rukováte (obr. 8.C). Možno zvolit 6 rôznych rýchlosti.

1. Maximálna rýchlost (približne 5 km/h).

1. Minimálna rýchlost (približne 2,5 km/h).

POZNÁMKA Úroveň rýchlosti, ktorá je zvolená naposledy, zostáva nastavená aj po vypnutí stroja.

Funkcia „ECO“ umožní šetrenie energie pri kosení trávy, čím sa optimalizuje životnosť akumulátora. Na aktiváciu a dezaktiváciu funkcie „ECO“ stlačte tlačidlo (obr. 8.D). Pri každom uvoľnení pák prítomnosti obsluhy sa táto funkcia deaktivuje.

POZNÁMKA Neodporúčame používať funkciu

„ECO“ pri náročných podmienkach kosenia trávy (kosenie hustej trávy, vysokej a mokrej trávy).

5.3 NASTAVENIE VÝŠKY KOSENIA

Vykonajte uvedený úkon pri zastavenom kosia-

com zariadení.

Nastavenie výšky kosenia sa vykonáva pomocou príslušnej páky (obr.9.A), ktorá nadvihuje alebo spúšťa skriňu až do požadovanej polohy.

6. POUŽITIE STROJA

Bezpečnostné pokyny, ktoré je potrebné dodržia-

vat, sú opísané v kap. 2. Dôsledne dodržiavajte uvedené pokyny, aby ste sa vyhli vážnym rizikám a nebezpečenstvu.

6.1 PRÍPRAVNÉ ÚKONY

Pred začiatkom pracovnej činnosti je nevyhnutné vykonať niektoré kontrolné a iné úkony pre zaistenie maximálnej bezpečnosti a účinnosti práce: Skontrolujte, či bezpečnostný klúč nie je zasunutý v mieste svojho uloženia. Uved’te stroj do vodorovnej polohy tak, aby bol dobre opretý o terén.

6.1.1 Kontrola akumulátora

Pred prvým použitím stroja po zakúpení úplne nabite akumulátor podľa pokynov uvedených v návode k akumulátoru. Pred každým použitím skontrolujte stav nabitia akumulátora, riad’te sa pokynmi uvedenými v návode k akumulátoru.

6.1.2 Nastavenie výšky kosenia

Výšku kosenia nastavte podľa pokynov (ods. 5.3).

6.2 BEZPEČNOSTNÉ KONTROLY

Vykonajte nasledujúce bezpečnostné kontroly a overte, či výsledky zodpovedajú údajom uvedeným v tabul'kách.

Bezpečnostné kontroly vykonajte pred každým

použitím.

Predmet Výsledok
Držadlá Čisté, suché.
Rukovat' Správne upevnená	a pevne uchytená na stroji.
Kosiace zariadenie	Čisté, nepoškodené a neopotrebované.
Ovládanie vypínačaPáka prítomnosti obsluhyPáka pre zaradenie náhonu	Páka sa musí pohybovať vol'ne, nenásilne a pri uvol'není sa musí automaticky a rýchlo vrátit do neutrálnej polohy.
Akumulátor	Žiadne poškodenie jeho plášťa a žiadny priesak tekutiny.
Skrutky na stroji a na kosiacom zariadení	Riadne dotiahnuté (nepovolené).
Priechody chladiaceho vzduchu	Neupchaté.
Stroj	Žiadne stopy po poškodení alebo opotrebovaní.

6.2.2 Funkčná skúška stroja

Úkon Výsledok
1. Uveďte stroj do činnosti a zarad’te kosiace zariadenie (ods. 6.3).2. Uvol’nite páku prítomnosti obsluhy (obr. 15.A).	1. Kosiace zariadenie sa musí pohybovať.2. Páka sa musí automaticky a rýchlo vrátit do neutrálnej polohy, musí dôjst’ k vypnutiu motora a k zastaveniu kosiaceho zariadenia v priebehu pár sekúnd.
1. Uveďte stroj do činnosti (ods. 6.3) a stlačte páku pohonu (ods. 5.2.3).2. Uvol’nite páku ovlá-dania náhonu.	1. Otáčanie kolies realizuje pohyb stroja dopredu.2. Kolesá sa zastavia a stroj sa presta-ne pohybovať.
Skúšobné riadenie Žiadna poruchová vibrácia. Žiadny neobvyklý zvuk.

Ked' sa ktorýkol'vek z výsledkov odlišuje od informácií uvedených v nasledujúcich tabul'kách, stroj nepoužívajte! Obrátte sa na servisné stredisko kvôli vykonaniu potrebných kontrol a prípadnej opravy.

6.3 UVEDENIE DO ČINNOSTI

POZNÁMKA Kosačku uvádzajte do činnosti na rovnej ploche, bez prekážok a nie na vysokej tráve.

POZNÁMKA Preverte správnu

1. Otvorte okienko pre prístup do priestoru pre akumulátor (obr. 10.A).
2. Vložte správne akumulátory do ich uloženia (ods. 7.2.3) tak, že ich zatlačíte na doraz, kým nebudete počut cvaknutie, pri ktorom dôjde k zaisteniu akumulátora v určenej polohe a k zopnutiu elektrického kontaktu.
3. Úplne zasuňte bezpečnostný kl'úč (obr. 11.A).
   Ak je to potrebné, otočte klúč do polohy „ON“.

4. Znovu úplne zatvorte dvierka.

5. Pri modeloch s uvedením do činnosti pomocou zapínacieho tlačidla stlačte zapínacie tlačidlo (obr. 12.A). LED bude zapnutý 15 sekúnd.

6. Zarad'te kosiace zariadenie najprv stlačením poistného tlačidla (obr. 13.B) a potom stlačením páky kontroly prítomnosti obsluhy (obr. 13.A).

7. Ak chcete zaradit pohon, stlačte zadnú páku rukoväte (obr. 13.C).

bezpečnostnú vzdialenost od otáčajúceho sa kosiaceho zariadenia, vymedzenú dížkou rukoväti.

Výdrž akumulátorov (a tým aj plocha trávnika, ktorý je možné pokosit pred d'alším nabijaním) je podmienená viacerými faktormi, opísanými v (ods. 7.2.1).

Počas používania sa zobrazuje stav nabitia akumulátorov (zvyšné percento nabitia) (obr. 8.E).

DÔLEŽITÁ INFORMÁCIA V prípade, že zastavíte motor počas pracovnej činnosti kvôli prehriatiu, musíte počkať 5 minút, než ho znova uvediete do činnosti.

6.4.1 Kosenie trávy

1. Spustite pohyb stroja a kosenie trávnatého porastu.

2. Prispôsobte rýchlost' pohybu a výšku kosenia (ods. 5.3) podmienkam trávnika (výška, hustota a vlhkost' trávy) a množstvu odstraňovanej trávy.

Pri modeloch s pohonom (ods. 5.2.3):

Odporúča sa nevykonávať kosenie na svahoch so sklonom väčším ako 15°.

1. Trávnik bude vyzerať lepšie, ak bude vždy pokosený do rovnakej výšky a striedavo v dvoch smeroch (obr. 14).

- Nikdy nekoste príliš veľké množstvo trávy naraz. Nikdy nekoste viac ako jednu tretinu celkovej výšky trávy pri jednom prejazde (obr. 14).

6.4.2 Rady na udržanie pekného vzhľadu trávnika

• Aby si trávnik zachoval pekný vzhľad, a aby zostal zelený a mäkký, je potrebné ho pravidelne kosít. Trávnik môže byť tvorený rôznymi rastlinami. Pri častom kosení budú lepšie rást’ rastliny s početnými koreňmi, ktoré tvoria pevnú prikrývku; keď bude kosenie naopak menej časté, dôjde k prevažnému rastu vysokých rastlín a buriny (d’atelina, margaréty atd’.). Pravidelnosť kosenia musí byť úmerná rastu trávy, aby tráva medzi dvoma koseniami príliš nevyrástla.
• Optimálna výška trávy u dokonale udržovaného trávnika je 4 – 5 cm a jedným kosením by nemala byť odstránená viac než jedna tretina celkovej výšky. Ak je tráva príliš vysoká, je lepšie ju kosít na dvakrát, s dennou prestávkou; prvýkrát s kosiacimi zariadeniami v najvyššej polohe a druhýkrát už s kosiacimi zariadeniami v požadovanej výške.
• Príliš nízke kosenie spôsobuje vytrhávanie a preriedenie trávnatého porastu, charakteristické „škvrnitým“ vzhľadom.
• V teplejších a suchších obdobiach je vhodné udržovať trávu o niečo vyššiu, aby trávnik nevysychal.
• Je vhodné kosiť trávu, ked' je trávnik dokonale suchý. Nekoste mokrú trávu, mohlo by to spôsobit' zníženie

- Kosiace zariadenie nesmie byť poškodené a musí byť správne naostrené, aby bolo možné dosiahnuť presné kosenie bez rozstrapkania stebiel trávy, čo by malo za následok zažltnutie ich koncov.

6.5 ZASTAVENIE

Pre zastavenie stroja:

Uvol'nite páku prítomnosti obsluhy (obr. 15.A).

1. Pri modeloch s uvedením do činnosti pomocou zapínacieho tlačidla stlačte zapínacie tlačidlo (obr. 12.A).

2. Počkajte na zastavenie kosiaceho zariadenia.

⚠️ Po zastavení stroja je potrebné počkať niekol’ko sekúnd na zastavenie kosiaceho zariadenia.

• Počas presunov medzi jednotlivými pracovnými priestormi.
• Pri prekonávaní netrávnatých povrchov.
• Zakaždým, keď je potrebné prekonať prekážku.
• Pred nastavovaním výšky kosenia.
• Zakaždým pri vybratí a opätovnom namontovaní vychyl'ovača bočného vyhadzovania (ak je súčasťou).

6.6 PO POUŽITÍ

1. Zastavte stroj (ods. 6.5).
2. Otvorte dvierka a vyberte bezpečnostný kl'úč.
3. Odopnite akumulátor z jeho uloženia a nechajte ho nabit (ods. 7.2.2).
4. Pred umiestnením stroja v akomkol'vek prostredí nechajte vychladnút motor.
5. Vyčistite ho (ods. 7.3).
6. Skontrolujte, či žiadna časť nie je uvol’nená alebo poškodená. V prípade potreby vymeňte poškodené komponenty a dotiahnite povolené skrutky a svorníky alebo sa obráťte na autorizované servisné stredisko.

DÔLEŽITÉ Vždy, ked' stroj nepoužívate alebo ho nechávate bez dozoru, vyberte bezpečnostný klúč.

7. RIADNA ÚDRŽBA

7.1 VŠEOBECNÉ INFORMÁCIE

⚠ Bezpečnostné pokyny, ktoré je potrebné dodržiavať, sú opísané v kap. 2. Dôsledne dodržiavajte uvedené pokyny, aby ste sa vyhli vážnym rizikám a nebezpečenstvu.

Pred vykonaním akejkol'vek kontroly, čistenia alebo údržby/nastavenia stroja:

• Zastavte stroj.
- Vyberte bezpečnostný kl'úč, (nikdy nenechávajte kl'úč zasunutý alebo dostupný deťom alebo nepovolaným osobám).

• uistite sa, že všetky pohybujúce sa súčasti sú úplne zastavené.
• Pred umiestnením stroja v akomkol'vek prostredí nechajte vychladnút motor.
• Prečítajte si príslušný návod.
• Používajte vhodný odev, pracovné rukavice a ochranné okuliare.

- Intervaly údržby a jednotlivé úkony sú zhrnuté v tabul'ke „Tabul'ka údržby“. Informácie v tabul'ke majú pomôčť zachovať účinnosť a bezpečnostnú úroveň vášho stroja. Sú v nej zhrnuté základné úkony s uvedením intervalu, s ktorým má byť každý z nich vykonaný. Vykonajte príslušný úkon podľa toho, ktorý z dvoch termínov ne vykonanie údržby nastane ako prvý.

- Použitie neoriginálnych náhradných dielov a príslušenstva a/alebo ich nesprávna montáž by mohli mať negativny dopad na činnosť a na bezpečnosť stroja. Výrobca odmieta akúkol’vek zodpovednosť v prípade nehody, ublíženia na zdraví osôb a škôd na majetku, spôsobených uvedenými výrobkami.

- Originálne náhradné diely je možné zadovážit v dielňach servisnej služby a u autorizovaných predajcov.

DÔLEŽITÁ INFORMÁCIA Všetky úkony údržby a nastavovania, ktoré nie sú opísané v tomto návode, musia byť vykonané vašim Predajcom alebo Špecializovaným strediskom.

7.2 AKUMULÁTOR

Výdrž akumulátora (a tým pádom aj plocha trávnika, ktorý je možné pokosit pred d'alším nabíjaním) je podmienená hlavne:

a. Faktory prostredia, ktoré spôsobujú vyššiu spotrebu energie:

– Kosenie hustého, vysokého alebo vlhkého trávnika.

b. Záber stroja; čím väčší je záber, tým väčšmi sa zvyšuje energetický nárok.

c. Nevhodné správanie obsluhy:

– Časté zapínanie a vypínanie počas pracovnej činnosti.
– Príliš nízka výška kosenia s ohľadom na stav trávnika.
– Príliš vysoká rýchlost' pojazdu s ohľadom na odstraňované množstvo trávy.

POZNÁMKA Počas použitia je akumulátor chránený proti úplnému vybitiu ochranným zariadením, ktoré vypne stroj a zablokuje jeho činnosť.

– Kosit' trávu, ked' je trávnik suchý.
– Kosit' trávu často, aby nebola príliš vysoká.
– Nastaviť väčšiu výšku kosenia, ked’ je tráva veľmi vysoká a druhý krát kosiť s menšou výškou.
– Nepoužívajte stroj pri funkcii „mulčovanie“ vo vel’mi vysokej tráve.
– Použite funkciu „Eco“ (ods. 5.2.4).

V prípade, ak chcete použit stroj dlhšie, ako umožnuje štandardný akumulátor, je potrené:

– Zakúpiť si druhý štandardný akumulátor a okamžite vymeniť vybitý akumulátor, bez ohrozenia plynulosti použitia.
– Zakúpiť akumulátor s predlženou výdržou v porovnaní so štandardným akumulátorom (ods. 15.1).

7.2.2 Vybratie a nabitie akumulátora

1. Otvorte prístupové dvierka do priestoru akumulátora a vytiahnite bezpečnostný klúč.
2. Stlačte tlačidlo umiestnená na akumuláto-re (obr. 16.A) a vyberte ho (obr. 16.B).
3. Vložte akumulátor (obr. 17.B) do jeho uloženia v nabíjačke akumulátora (obr. 17.C).
4. Pripojte nabíjačku akumulátora do elektrickej zásuvky s napätím odpovedajúcim napätiu uvedenému na štítku.
5. Úplne nabite akumulátor podl'a pokynov uvedených v návode k akumulátoru/nabíjačke akumulátora.

POZNÁMKA Akumulátor je vybavený ochranou, ktorá zabráni jeho nabitiu, ked' teplota nie je v rozmedzí od 0 do +45 °C.

POZNÁMKA Akumulátor môže byt nabitý kedykol'vek, tiež čiastočne, bez rizika jeho poškodenia.

7.2.3 Spätná montáž akumulátora do stroja

1. Vyberte akumulátor z jeho uloženia v nabíjačke akumulátora (nenechávajte ho v stave nabíjania po jeho nabití).
2. Odpojte nabijačku akumulátora od elektrickej siete.
3. Otvorte dvierka pre prístup do priestoru pre akumulátor (obr. 18.A), vložte akumulátor (obr. 18.B) do jeho uloženia tak, že ho zatlačíte na doraz, dokial' nebudete počuť „kliknutie“, pri ktorom dochádza k zaisteniu akumulátora v určenej polohe a k zopnutiu elektrického kontaktu.

Znovu úplne zatvorte dvierka.

7.3 ČISTENIE

Po každom použití stroj vyčistite podl'a nasledujúcich pokynov.

7.3.1 Čistenie stroja

• Zakaždým sa uistite, že nasávacie otvory sú vol'né a nie sú upchaté úlomkami.
• Nepoužívajte prúd vody, aby ste nezamočili motor a elektrické komponenty (obr. 19).
• Pri čistení skrine nepoužívajte agresívne tekuté čistiace prostriedky.
• Aby ste znížili riziko požiaru, odstráňte z kosačky a osobitne z motora zvyšky trávy, listov alebo nadmerného mazacieho tuku.
  Vždy udržiavajte páky, displej a tlačidlá bez úlomkov.

7.3.2 Čistenie montážneho celku kosiaceho zariadenia

Odstráňte zvyšky trávy a bahna zachytené vo vnútri skrine, aby neuschli, pretože by to mohlo stážit' prípadné následné uvedenie do činnosti.

V priebehu času môže pôsobením pokosenej trávy dochádzať k odlupovaniu náteru vnútornej časti skrine; v takom prípade vykonajte včas antikorózny náter a zabránite tak tvorbe hrdze, ktorá by mohla znehodnotiť kovové časti.

7.4 FIXAČNÉ SKRUTKY A MATICE

Kontrolujte dotiahnutie skrutiek a matíc, aby bola činnosť stroja neustále bezpečná.

7.5 ČISTENIE PREVODOVKY

1. Raz alebo dvakrát ročne odstráňte kryt (obr. 20.A) (obr. 21.A) uvoľnením skrutiek (obr. 20.B) (obr. 21.B).
2. Len pre model MCS 500 Li 48 series: uvol'níte háčiky (obr. 21.C).
3. Potom pomocou kefy alebo stlačeného vzduchu stroj riadne vyčistite a odstráňte trávu alebo nečistoty z oblasti okolo náhonu a remeňa.
4. Kryt vždy znova namontujte (obr. 20.A) (obr. 21.A).

7.6 ČISTENIE VZDUCHOVÉHO FILTRA

Filtračný komponent je potrebné udržiavať čistý a v prípade pokazenia alebo poškodenia ho vymeňte. Postupujte nasledovne:

1. Vyčistite okolie mriežky vzduchového filtra.
2. Odmontujte mriežku (obr. 22.A) uvol'nením skrutiek (obr. 22.B).
3. Vyberte filtračný prvok (obr. 23.A).
4. Vyfúkajte filter a odstráňte prach a úlomky. Ak na filtri zostanú ešte nečistoty, umyte ho (obr. 28.A) vo vode a osušte čistou handrou.

DÔLEŽITÁ INFORMÁCIA Nepoužívajte na čistenie filtra benzín, čistiace prostriedky alebo iné prostriedky.

1. Vyčistite vonkajšok uloženia filtra od prachu, úlomkov alebo nečistôt.
2. Založte filtračný prvok (obr. 23.A) do miesta jeho uloženia (uistite sa, že je dobre vysušený).
3. Namontujte mriežku naspät (obr. 22.A) a utiahnite skrutku (obr. 22.B).

8. MIMORIADNA ÚDRŽBA

Pred vykonaním akejkoľvek kontroly, čistenia alebo údržby/nastavenia stroja:

• Zastavte stroj.

• Vyberte bezpečnostný klúč, (nikdy nenechávajte klúč zasunutý alebo dostupný deťom alebo nepovolaným osobám).

• Uistite sa, že všetky pohybujúce sa súčasti sú úplne zastavené.

• Pred umiestnením stroja v akomkol'vek prostredí nechajte vychladnúť motor.
• Prečítajte si príslušný návod.
• Používajte vhodný odev, pracovné rukavice a ochranné okuliare.

Zle nabrúsené kosiace zariadenie vytrháva trávu, a tým spôsobuje zažltnutie trávnika.

Nedotýkajte sa kosiaceho zariadenia, kým nebol hnutý kl'úč a kým kosiace zariadenie nie je úplne vené.

Všetky úkony, týkajúce sa kosiacich zariadení (demontáž, ostrenie, vyváženie, opravu, spätná montáž a/alebo výmena) predstavujú veľmi náročné práce, ktoré vyžadujú špecifické znalosti a použitie vhodného náradia, z bezpečnostných dôvodov je preto potrebné, aby boli vždy vykonané v Špecializovanom stredisku.

Kosiace zariadenie, ktoré je poškodené, ohnuté alebo opotrebované, vymeňte vždy ako celok aj so skrutkami, aby bolo zachované vyváženie.

originálne rezacie zariadenia, których kód je uvedený aj v tabul'ke „Technické parametre“.

Vzhl'adom na vývoj výrobku sa môže stať, rezacie zariadenie uvedené v tabul'ke technických údajov bude časom nahradené iným, s podobnými parametrami, mierou bezpečnosti a s možnosťou zamenitel'nosti.

9. SKLADOVANIE

9.1 USKLADNENIE STROJA

Ked' sa chystáte stroj uskladniť:

1. Nechajte motor vychladnúť.
2. Vyberte bezpečnostný klúč.
3. Vyčistite ho (ods. 7.3).
4. Skontrolujte, či žiadna časť nie je uvol’nená alebo poškodená. V prípade potreby vymeňte poškodené komponenty a dotiahnite povolené skrutky a svorníky alebo sa obráťte na autorizované servisné stredisko.
5. Stroj skladujte:

• V suchom prostredí.
- Chránený pred poveternostnými vplyvmi.
- Podľa možností prikrytý plachtou.
- Na mieste, ktoré nie je prístupné det'om.
- Potom, čo ste sa uistili o vytiahnutí klúča a odložení náradia použitého pri údržbe.

9.2 USKLADNENIE AKUMULÁTORA

Akumulátor je potrebné uchovávať v tieni, v chlade a v prostredí bez vlhkosti.

POZNÁMKA V prípade dlhšej nečinnosti nabite akumulátor každé dva mesiace, aby sa predlížila jeho životnosť.

10. MANIPULÁCIA A PREPRAVA

Pri každej manipulácii so strojom, pri jeho dvíhaní, preprave alebo nakláňaní:

– Zastavte stroj (ods. 6.5)
– Vyberte bezpečnostný kl'úč.
– Uistite sa, že všetky pohybujúce sa súčasti sú úplne zastavené.
– Použite hrubé pracovné rukavice.
– Uchopte stroj v bezpečných miestach, pričom majte na pamäti jeho hmotnosť a jej rozloženie.
– Požiadajte o pomoc vhodný počet osôb, úmerný hmotnosti stroja a typu prepravného prostriedku alebo charakteru miesta, do ktorého má byť stroj umiestnený, alebo z ktorého má byť premiestnený.
– Zabezpečte, aby pri premiestňovaní stroja nedošlo ku škodám ani k zraneniu.

Pri preprave stroja na kamióne alebo prívese je potrebné:

– Použit' prístupové rampy, ktoré sú
odolné, dostatočne široké a dlhé.
– Naložiť stroj s vypnutým motorom, s pomocou vhodného počtu osób.
– Spustit' montážny celok kosiacich zariadení.
– Umiestniť stroj tak, aby nepredstavoval pre nikoho nebezpečenstvo.
– Riadne ho pripevnit k prepravnému prostriedku lanami alebo reťazami, aby sa zabránilo jeho prevráteniu.

11. SERVISNÁ SLUŽBA A OPRAVY

V tomto návode sú uvedené všetky pokyny, potrebné pre obsluhu stroja a pre správnu základnú údržbu, ktorú môže vykonávať používatel'. Všetky úkony údržby a nastavovania, ktoré nie sú opísané v tomto návode, musia byť vykonávané vaším predajcom alebo špecializovaným strediskom, ktoré disponuje potrebnými znalosťami a vybavením, potrebným na správne vykonanie uvedených úkonov, pri dodržaní pôvodnej bezpečnostnej úrovne stroja. Úkony vykonávané v neautorizovaných dielňach alebo úkony vykonávané nekvalifikovaným personálom budú mať za následok ukončenie platnosti záruky a zrušenie akejkoľvek povinnosti alebo zodpovednosti výrobcu.

• Opravy a údržbu v záruke môžu vykonávať len autorizované servisné dielne.
• Autorizované servisné dielne používajú výhradne originálne náhradné diely. Originálne náhradné diely a príslušenstvo boli vyvinuté špecificky pre dané stroje.
• Nie je dovolené používať neoriginálne náhradné diely a príslušenstvo; Použitie neoriginálnych náhradných dielov a príslušenstva ohrozuje bezpečnosť stroja a zbavuje výrobcu akejkoľvek povinnosti alebo zodpovednosti.

12. ZÁRUČNÉ PODMIENKY

Záručné podmienky sú určené výhradne pre spotrebitel'ov, t.j. neprofesionálnych používatel'ov.

Záruka sa vztahuje na všetky chyby materiálov a výrobné chyby, ktoré boli potvrdené počas záručnej lehoty vaším obchodným zástupcom alebo špecializovaným strediskom.

Záručné podmienky sú obmedzené na opravu alebo výmenu komponentu, ktorý je považovaný za chybný.

Odporúča sa zverit stroj raz ročne autorizovanej servisnej dielni kvôli vykonaniu údržby, servisu a kontroly bezpečnostných prvkov.

Záručné podmienky sú podmienené pravidelnou údržbou stroja.

Používatel' musí pozorne dodržiavať všetky pokyny uvedené v priloženej dokumentácii.

Záruka sa nevztahuje na škody spôsobené:

• Neoboznámením sa so sprievodnou dokumentáciou (návody).
  • Profesionálnym použitím.
• Nepozornostou a nedbanlivostou.
• Externou príčinou (blesk, nárazy, prítomnosť cudzích telies vo vnútri stroja) alebo nehodou.
• Použitím a montážou, ktoré sú nevhodné alebo nie sú dovolené výrobcom.
• Nedostatočnou údržbou.
• Zmenou stroja.
• Použitím neoriginálnych náhradných dielov (prispôsobené diely).

- Použitím príslušenstva, ktoré nebolo dodané alebo schválené výrobcom.

Táto záruka sa nevztahuje na:

• Úkony riadnej/mimoriadnej údržby (opísané v návode).
• Bežné opotrebovanie spotrebných materiálov, ako sú prevodové remene, kosiace zariadenia, svetlomety, kolesá, poistné skrutky a káble.
• Bežné opotrebovanie.
• Zhoršenie estetického vzhľadu stroja, spôsobené jeho použitím.
• Držiaky kosiacich zariadení.
• Pomocné náklady prípadne súvisiace s aktiváciou záruky, ako je napríklad presun k používatel'ovi, preprava stroja obchodnému zástupcovi, prenájom náhradných zariadení alebo privolanie externej firmy na vykonanie všetkých prác údržby.

Používatel' je chránený zákonmi platnými v danej krajine.

Práva používatel'a, vyplývajúce zo zákonov platných v danej krajine, nie sú touto zárukou nijako obmedzené.

1. TABULKA ÚDRŽBY

* Preštudujte si návod na použitie akumulátora/nabíjačky akumulátora.

** Úkon, ktorý musí byť vykonaný vaším predajcom alebo špecializovaným strediskom

*** Úkon, ktorý je potrebné vykonať pri prvých náznakoch nesprávnej činnosti

14.1 STROJE S ELEKTRONICKÝM RIADENÍM

Ak problémy pretrvávajú aj po vykonaní vyššie uvedených úkonov, obráťte sa na svojho predajcu.
PROBLÉM PRAVDE	PODOBŇNÁ PRÍČINA RIEŠENIE
1. Po stlačení zapínacieho tlačidla sa LED nerozsvieti.	Chýba bezpečnostný klůč, alebo nie je správne vložený.	Zasuňte klůč (ods. 6.3).
	Bezpečnostný klůč je nesprávne vo vypnutej polohe „OFF☐.	Otočte bezpečnostným klůčom do polohy „ON“ (ods. 6.3).
	Chýba akumulátor, alebo nie je správne vložený.	Otvorte dvierka a uistite sa, že akumulátor je správne vložený (ods. 7.2.3).
	Vybitý akumulátor. Skontrolujte stav nabitia akumulátora a podľa potreby ho dobite (ods. 7.2.2).
	Nesprávna kombinácia akumulátorov.	Preverte správnu kombináciu akumulátorov, riadťte sa pokynmi v tabuľke „Technické parametre“.
2. Po stlačení zapínacieho tlačidla sa LED nerozsvieti a stroj vydáva zvukový signál.	Interná anomália motora. Vyberte bezpečnostný klůč, kontaktujte servisné stredisko a požiadajte o vykonanie kontroly, výmeny alebo opravy (ods.
3. Zastavenie motora počas pracovnej činnosti.	Akumulátor nie je správne vložený. Otvorte	dvierka a uistite sa, že akumulátor je správne vložený (ods. 7.2.3).
	Vybitý akumulátor. Skontrolujte stav nabitia akumulátora a podľa potreby ho dobite (ods. 7.2.2).
4. Sa rozsvieti výstražná led kontrolka (obr. 24.A) a stroj vydáva zvukový signál.	Kosiace zariadenie zablokované. Vypnite	stroj, vyberte bezpečnostný klůč a použite pracovné rukavice. Skontrolujte a odstráňte všetky prekážky v spodnej časti stroja (ods. 7.3.2), ktoré zabraňujú otáčaniu kosiaceho zariadenia. Ak anomália pretrváva, kontaktujte servisné stredisko a požiadajte o vykonanie kontroly, výmeny alebo opravy (ods. 8.1).
	Porucha stroja Vyberte bezpečnostný klůč, kontaktujte servisné stredisko a požiadajte o vykonanie kontroly, výmeny alebo opravy (ods.
	Přeľaženie motora pohonu pri náročných pracovných podmienkach (zaťažený pohon).	– Skontrolujte, či kolieska nie sú zablokované a v prípade potreby ich vyčistite.– Overte sklon svahu, na ktorom pracujete (ods. 6.4.1).
5. Bliká výstražná LED kontrolka (obr. 24.A).	Zásah tepelnej ochrany kvôli prehriatiu stroja.	Vyčkajte 5 minút a potom znovu uveďte stroj do činnosti.
6. Kosenie trávy prebie-ha s ťažkosťami.	Kosiace zariadenie nie je v dobrom stave.	Obráťte sa na Servisné stredisko kvôli nabrúseniu alebo výmene kosiaceho zariadenia.
7. Nadmerný hluk a/alebo vibrácie počas pracovnej činnosti.	Kosiace zariadenie nie je dostatočne upevnené alebo je poškodené.	Okamžite vypnite motor a vyberte bezpečnostný klůč. Kontaktujte servisné stredisko a požiadajte o kontrolu výmenu alebo opravu (ods. 8.1).
8. Výdrž akumulátora je nedostatočná.	Náročné podmienky použitia s vyšším prúdovým odberom.	Optimalizujte použitie (ods. 7.2.1).
	Akumulátor s nízkym výkonom s ohľadom na prevádzkové nároky.	Použite druhý akumulátor alebo akumulátor s vyšším výkonom (ods. 15.1).
9. Nabíjačka akumulátora nenabíja akumulátor.	Akumulátor nie je správne vložený do nabíjačky akumulátora.	Skontrolujte, či je vloženie správne (ods. 7.2.3).
	Nevhodné podmienky prostredia. Nabíjajte v prostredí s vhodnou teplotou (vid'návod k akumulátoru/nabíjačke akumulátora).
	Znečistené kontakty. Očistite kontakty.
	Chýba napätie pre nabíjačku akumulátora.	Skontrolujte, či je zástrčka riadne zasunutá, a či je v zásuvke elektrickej siete prúd.
	Chybná nabíjačka akumulátora. Vymeňte	ju za originálny náhradný diel.
		Ak problém pretrváva, preštudujte si návod k akumulátoru/nabíjačke akumulátora.

14.2 STROJE BEZ ELEKTRONICKÝM RIADENÍM

Ak problémy pretrvávajú aj po vykonaní vyššie uvedených úkonov, obráťte sa na svojho predajcu.
PROBLÉM PRAVDE	PODOBŇNÁ PRÍČINA RIEŠENIE
1. Po zapnutí vypínača motor neštartuje	Chýba bezpečnostný klůč, alebo nie je správne vložený.	Zasuňte klůč (ods. 6.3).
	Bezpečnostný klůč je nesprávne vo vypnutej polohe „OFF☐.	Otočte bezpečnostným klůčom do polohy „ON“ (ods. 6.3).
	Chýba akumulátor, alebo nie je správne vložený.	Otvorte dvierka a uistite sa, že akumulátor je správne vložený (ods. 7.2.3).
	Vybitý akumulátor. Skontrolujte stav nabitia akumulátora a podľa potreby ho dobite (ods. 7.2.2).
	Nesprávna kombinácia akumulátorov.	Preverte správnu kombináciu akumulátorov, riadťe sa pokynmi v tabuľke „Technické parametre“.
2. Motor sa zastaví a stroj vydáva zvukový signál.	Akumulátor nie je správne vložený. Otvorte	dvierka a uistite sa, že akumulátor je správne vložený (ods. 7.2.3).
	Vybitý akumulátor. Skontrolujte stav nabitia akumulátora a podľa potreby ho dobite (ods. 7.2.2).
	Zásah tepelnej ochrany kvôli prehriatiu motora.	Vyčkajte 5 minút a potom znovu uveďte stroj do činnosti.
	Kosiace zariadenie zablokované. Vypnite	stroj, vyberte bezpečnostný klůč a použite pracovné rukavice. Skontrolujte a odstráňte všetky prekážky v spodnej časti stroja (ods. 7.3.2), ktoré zabraňujú otáčaniu kosiaceho zariadenia. Ak anomália pretrváva, kontaktujte servisné stredisko a požiadajte o vykonanie kontroly, výmeny alebo opravy (ods. 8.1).
	Porucha stroja Vyberte bezpečnostný klůč, kontaktujte servisné stredisko a požiadajte o vykonanie kontroly, výmeny alebo opravy (ods.
3. Kosenie trávy prebie-ha sťažkosťami.	Kosiace zariadenie nie je v dobrom stave.	Obráťte sa na Servisné stredisko kvôli nabrúseniu alebo výmene kosiaceho zariadenia.
4. Nadmerný hluk a/ alebo vibrácie počas pracovnej činnosti.	Kosiace zariadenie nie je dostatočne upevnené alebo je poškodené.	Okamžite vypnite motor a vyberte bezpečnostný klúč.Kontaktujte servisné stredisko a požiadajte o kontrolu výmenu alebo opravu (ods. 8.1).
5. Výdrž akumulátora je nedostatočná.	Náročné podmienky použitia s vyšším prúdovým odberom.	Optimalizujte použitie (ods. 7.2.1).
	Akumulátor s nízkym výkonom s ohľadom na prevádzkové nároky.	Použite druhý akumulátor alebo akumulátor s vyšším výkonom (ods. 15.1).
6. Nabíjačka akumulátora nenabíja akumulátor.	Akumulátor nie je správne vložený do nabíjačky akumulátora.	Skontrolujte, či je vloženie správne (ods. 7.2.3).
	Nevhodné podmienky prostredia. Nabíjajte v prostredí s vhodnou teplotou (vid'návod k akumulátoru/nabíjačke akumulátora).
	Znečistené kontakty. Očistite kontakty.
	Chýba napätie pre nabíjačku akumulátora.	Skontrolujte, či je zástrčka riadne zasunutá, a či je v zásuvke elektrickej siete prúd.
	Chybná nabíjačka akumulátora. Vymeňte	ju za originálny náhradný diel.
		Ak problém pretrváva, preštudujte si návod k akumulátoru/nabíjačke akumulátora.

15. VOLITELNÉ PRÍSLUŠENSTVO

15.1 AKUMULÁTORY

K dispozícii sú akumulátory rôznej kapacity, aby bolo možné prispôsobit' sa rôznym prevádzkovým potrebám (obr. 25). Zoznam akumulátorov homologovaných pre tento stroj je uvedený v tabul'ke „Technické parametre“.

15.2 NABÍJAČKA AKUMULÁTORA

Zariadenie, ktoré sa používa na nabíjanie akumulátora (obr. 26).

KAZALO

1. SPLOŠNE INFORMACIJE.... 1

1.1 Kako beremo priročnik.... 1
1.2 Napotki 1

1. VARNOSTNI PREDPISI 1

SK • Obsah a obrázky v tomto návode na používanie boli spracované menom spoločnosti ST. S.p.A. a sú chránené autorským právom – Reprodukcie či nepovolené pozmeňovanie tohto dokumentu, a to aj čiastočné, je zakázané.
