LIETOŠANAS INSTRUKCIJA Multiclip 750 S AE STIGA

LV Ar bateriju darbināma no aizmugures ejot vadāma zāliena plaujmašina LIETOŠANAS INSTRUKCIJA

UZMANIBU: pirms aparāta lietošanai rūpīgi izlasiet doto instrukciju.

MK Тревоносачка на батерии со оператор на нозе УПАТСТВА ЗА УПОТРЕБА

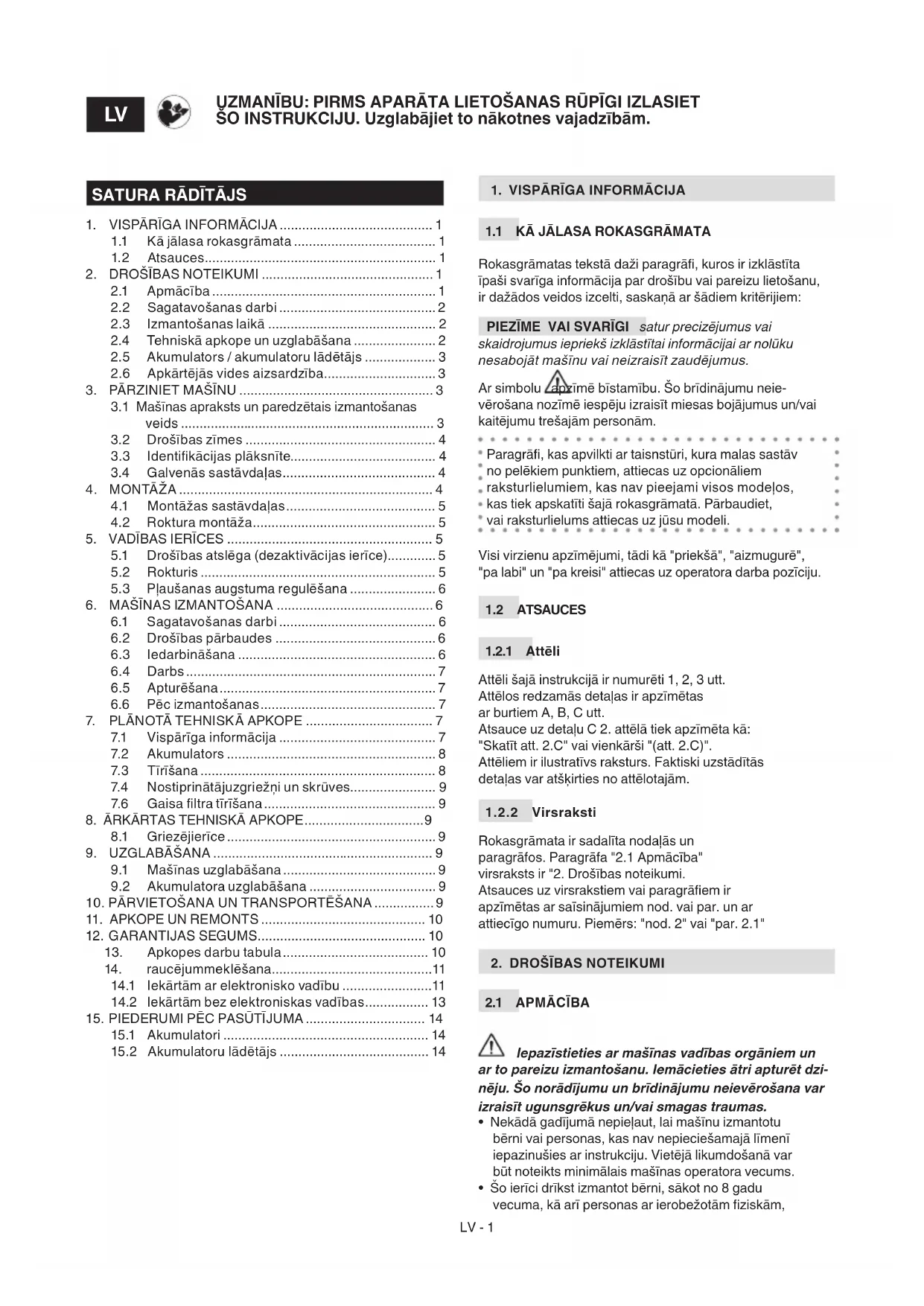

LATVIEŠU - Instrukciju tulkojums no origināl valodas ....LV

1.1 Kā jālasa rokasgrāmata.... 1

1.2 Atsauces....1

1. DROŠĪBAS NOTEIKUMI 1

2.1 Apmācība....1

2.2 Sagatavošanas darbi 2

2.3 Izmantošanas laikā 2

2.4 Tehniskā apkope un uzglabāšana 2

2.5 Akumulators / akumulatoru lādētājs ...... 3

2.6 Apkārtējās vides aizsardzība....3

1. PĀRZINIET MAŠĪNU 3

3.1 Mašinas apraksts un paredzētais izmantošanas veids 3

3.2 Drošības zīmes 4

3.3 Identifikācijas plāksnīte.... 4

3.4 Galvenās sastāvdaļas...... 4

1. MONTĀŽA 4

4.1 Montāžas sastāvdaļas....5

4.2 Roktura montāža....5

1. VADĪBAS IERĪCES 5

5.1 Drošības atslēga (dezaktivācijas ierīce)...... 5

5.2 Rokturis 5

5.3 Plaušanas augstuma regulēšana 6

1. MAŠINAS IZMANTOŠANA 6

6.1 Sagatavošanas darbi 6

6.2 Drošības pārbaudes 6

6.3 ledarbināšana 6

6.4 Darbs....7

6.5 Apturēšana....7

6.6 Pēc izmantošanas....7

1. PLĀNOTĀ TEHNISKĀ APKOPE ...... 7

7.1 Vispārīga informācija 7

7.2 Akumulators 8

7.3 Tīrīšana 8

7.4 Nostiprinātājuzgriežni un skrūves....9

7.6 Gaisa filtra tīrīšana....9

1. ĀRKĀRTAS TEHNISKĀ APKOPE......9

8.1 Griezējierīce....9

1. UZGLABĀŠANA 9

9.1 Mašīnas uzglabāšana....9

9.2 Akumulatora uzglabāšana 9

1. PĀRVIETOŠANA UN TRANSPORTĒŠANA ...... 9

2. APKOPE UN REMONTS 10

3. GARANTIJAS SEGUMS.... 10

4. Apkopes darbu tabula.... 10

5. raucējummeklēšana....11

14.1 lekārtām ar elektronisko vadību .....11

14.2 lekārtām bez elektroniskas vadības.... 13

1. PIEDERUMI PĒC PASŪTĪJUMA 14

15.1 Akumulatori 14

15.2 Akumulatoru lādētājs 14

1. VISPĀRĪGA INFORMĀCIJA

1.1 KĀ JĀLASA ROKASGRĀMATA

Rokasgrāmatas tekstā daži paragrāfi, kuros ir izklāstīta īpaši svarīga informācija par drošību vai pareizu lietošanu, ir dažādos veidos izcelti, saskaņā ar šādiem kritērijiem:

PIEZIME VAI SVARIGI satur precizējumus vai skaidrojumus iepriekš izklāstītai informācijai ar nolūku nesabojāt mašīnu vai neizraisīt zaudējumus.

Ar simbolu apzīmē bīstamību. Šo brīdinājumu neievērošana nozīmē iespēju izraisīt miesas bojājumus un/vai kaitējumu trešajām personām.

- Paragrāfi, kas apvilkti ar taisnstūri, kura malas sastāv - no pelēkiem punktiem, attiecas uz opcionāliem

- raksturlielumiem, kas nav pieejami visos modelos,

- kas tiek apskatīti šajā rokasgrāmatā. Pārbaudiet,

• vai raksturlielums attiecas uz jūsu modeli.

Visi virzienu apzīmējumi, tādi kā "priekšā", "aizmugurē", "pa labi" un "pa kreisi" attiecas uz operatora darba pozīciju.

1.2 ATSAUCES

1.2.1 Attēli

Attēli šajā instrukcijā ir numurēti 1, 2, 3 utt.

Attēlos redzamās detaļas ir apzīmētas ar burtiem A, B, C utt.

Atsauce uz detalu C 2. attēlā tiek apzīmēta kā:

"Skatīt att. 2.C" vai vienkārši "(att. 2.C)".

Attēliem ir ilustratīvs raksturs. Faktiski uzstādītās detaļas var atšķirties no attēlotajām.

1.2.2 Virsraksti

Rokasgrāmata ir sadalīta nodaļās un paragrāfos. Paragrāfa "2.1 Apmācība" virsraksts ir "2. Drošības noteikumi.

Atsauces uz virsrakstiem vai paragrāfiem ir apzīmētas ar saīsinājumiem nod. vai par. un ar attiecīgo numuru. Piemērs: "nod. 2" vai "par. 2.1"

2. DROŠĪBAS NOTEIKUMI

2.1 APMĀCĪBA

lepazīstieties ar mašinas vadības orgāniem un ar to pareizu izmantošanu. lemācieties ātri apturēt dzinēju. Šo norādījumu un brīdinājumu neievērošana var izraisīt ugunsgrēkus un/vai smagas traumas.

- Nekādā gadījumā nepieļaut, lai mašīnu izmantotu bērni vai personas, kas nav nepieciešamajā līmenī iepazinušies ar instrukciju. Vietējā likumdošanā var būt noteikts minimālais mašīnas operatora vecums.

- Šo ierīci drīkst izmantot bērni, sākot no 8 gadu vecuma, kā arī personas ar ierobežotām fiziskām,

jutekliskām vai garīgām spējām un personas, kurām trūkst pieredzes un/vai zināšanu, ja viņus uzrauga cita persona vai, ja viņi ir instruēti par ierīces drošu izmantošanu un par saistītiem riskiem. Bērni nedrīkst rotaļāties ar ierīci. Bērni bez uzraudzības nedrīkst veikt tīrīšanas vai plānotas tehniskās apkopes operācijas.

• Nekādā gadījumā neizmantojiet mašīnu, ja mašīnas operators ir noguris vai slikti jūtas vai, ja viņš ir lietojis medikamentus, narkotikas, alkoholu vai vielas, kas pasliktina refleksus un uzmanību.
• Nepārvadājiet bērnus vai citus pasažierus.
• Atcerieties, ka operators vai lietotājs ir atbildīgs par negadījumiem un nejaušiem mantas bojājumiem, kuros ir iesaistītas trešās personas vai to manta. Lietotāja pienākums ir novērtēt darba vietā pastāvošos potenciālos riskus, kā arī veikt visus pasākumus, kas nepieciešami savas un citu personu drošības garantēšanai, it īpaši strādājot uz slīpām, nelīdzenām, slidenām vai nestabilām virsmām.
• Pārdodot ierīci vai iedodot to lietošanā citām personām, pārliecinieties, ka lietotājs iepazīstas ar šajā rokasgrāmatā izklāstītajiem norādījumiem.

2.2 SAGATAVOŠANAS DARBI

Individuālie aizsardzības līdzekli (IAL)

• Valkājiet aizsargapgērbu, izturīgus darba apavus ar neslīdošu zoli un garas bikses. Strādājot ar mašīnu, nedrīkst iet ar basām kājām vai valkāt valējas sandales. Ir obligāti jāizmanto dzirdes orgānu aizsargaustiņas.
• Lietojot aizsargierīces pret troksni, var samazināt spēju dzirdēt iespējamos brīdinājumus (saucienus vai trauksmes signālus). īpaši uzmanīgi sekojiet tam, kas notiek apkārt darba zonai.
• Vienmēr valkājiet darba cimdus visos gadījumos, kad pastāv roku ievainošanas bīstamība.
• Nevalkājiet šalles, halātus, kaklarotas, aproces, apgērbu ar valīgām daļām vai auklām, kā arī kaklasaites un apgērbus ar daļām, kuras var iestrēgt mašīnā vai darba vietā esošajos priekšmetos.
• Ja jums ir gari mati, tad atbilstošā veidā savāciet tos.

Darbavieta/mašina

- Rūpīgi pārbaudiet visu darba zonu un novāciet visus priekšmetus, kurus mašina var uzmest, vai kuri var sabojāt griezējierīci/rotējošās daļas (akmeņus, zarus, metāla vadus, kaulus u.c.).

2.3 IZMANTOŠANAS LAIKĀ

Darba zona

• Nelietojiet mašīnu sprādzienbīstamās vidēs, uzliesmojošo šķidrumu, gāzu vai puteklļu klātbūtnē. Elektroieriču darbības laikā veidojas dzirksteles, kuras var uzliesmot puteklļus vai tvaikus.
• Strādājiet tikai dienas gaismā vai ar labu māksīigo apgaismojumu un labas redzamības apstāklos.
• Sekojiet tam, lai cilvēki, bērni un dzīvnieki atrastos drošā attālumā no darba zonas. Bērni ir jāpieskata otrai pieaugušai personali.
• Nestrādājiet uz mitras zāles, zem lietus vai, ja pastāv negaisa un ir īpaši zibens risks.
• Nepakļaujiet ierīci lietus vai mitruma iedarbībai. Ja ierīcē iekļūst ūdens, palielinās elektriskā trieciena risks.

• Pievērsiet īpašu uzmanību virsmas nelīdzenumiem (ciņi, grāvji), slīpām virsmām, sleptām bīstamības avotiem un škēršlu esamībai, kuri var ierobežot redzamību.

• Esiet ħoti uzmanīgs, atrodoties nogāžu, bedru vai uzbērumu tuvumā. Mašina var apgāzties, ja viens no riteniem nobrauc no apmales vai, ja apmale sabrūk.

• Strādājiet škērsām nogāzei un nekad nestrādājiet augšup/lejup, pievēršot lielu uzmanību virziena maiņas laikā, pārliecinoties par to, ka jums ir stabili atbalsta punkti un sekojot tam, lai riteni nesadurtos ar škēršliem (akmeņiem, zariem, saknēm u.c.), kas var izraisīt sānslīdi, apgāšanos vai kontroles zaudēšanu pār mašīnu.
• Lietojot mašinu ielas tuvumā, pievērsiet uzmanību satiksmei.

Drošības noteikumi

• Pārvietojoties atpakalgaitā, esiet uzmanīgs. Skatieties atpakal pirms sākt pārvietoties atpakal un pārvietošanās laikā, lai pārliecinātos, ka aiz jums nav škēršlu.
• Nekādā gadījumā neskrieniet, bet ejiet.
• Neļaujiet plaujmašīnai vilkt sevi.
• Vienmēr turiet rokas un kājas tālu no griezējierīces, gan iedarbināšanas, gan darba laikā.
• Uzmanību: Įaušanas elements turpina griezties dažas sekundes arī pēc tā atslēgšanas vai pēc dzinēja izslēgšanas.
• Vienmēr stāviet tālu no izmešanas atveres.

Ja darba laikā rodas bojājumi vai negadījumi, nekavējoties apturiet dzinēju un attāliniet mašīnu, lai neradītu jaunus bojājumus; operatora vai citu personu savainošanās gadījumā nekavējoties sniedziet situācijai atbilstošo pirmo palīdzību un vērsieties pie ārsta. Rūpīgi novāciet gružus, kas var izraisīt bojājumus vai savainot cilvēkus vai dzīvniekus gadījumā, ja jūs tos nepamanāt.

Izmantošanas ierobežojumi

• Nekādā gadījumā neizmantojiet mašīnu, ja aizsargi ir bojāti, nav uzstādīti vai nav pareizi izvietoti (savākšanas maiss, sāniskās izmešanas aizsargs, aizmugurējās izmešanas aizsargs).
• Neizmantojiet mašīnu, ja piederumi/instrumenti nav uzstādīti paredzētajās vietās.
• Neizslēdziet, neatvienojiet, nenoņemiet un nemodificējiet uzstādītās drošības sistēmas/mikroslēdžus.
• Nepakļaujiet mašīnu pārmērīgai slodzei un neizmantojiet maza izmēra mašīnu smagu darbu veikšanai; atbilstošās mašīnas izmantošana samazina riskus un uzlabo darba kvalitāti.

2.4 TEHNISKĀ APKOPE UN UZGLABĀŠANA

Regulāri veiciet tehnisko apkopi un pareizi uzglabājiet mašīnu, lai tās drošība un raksturlielumi nesamazinātos.

Apkope

• Nekādā gadījumā nelietojiet mašīnu, ja tās detaļas ir nodilušas vai bojātas. Bojātas vai nodilušas detaļas ir nepieciešams nomainīt, nevis labot.
• Mašinas regulēšanas laikā īpašu uzmanību pievērsiet tam, lai pirksti neiekļūtu starp kustīgo griezējierīci un mašinas nekustīgām daļām.

Trokšna un vibrācijas līmenis, kas norādīts šajā instrukcijā, atbilst maksimālajām vērtībām, kas sasnie-dzamas mašīnas izmantošanas laikā. Nelīdzsvarota griezejelementa izmantošana, pārmērīgs kustības ātrums un tehniskās apkopes neveikšana būtiski ietekmē trokšņa līmeni un vibrācijas. Tāpēc ir jāveic piesardzī-

bas pasākumi, lai novērstu iespējamus bojājumus, kas var rasties pārmērīga troksņa vai vibrāciju radītas pārslodzes dēļ; veiciet mašīnas tehnisko apkopi, izmantojiet prettroksņa austiņas, darba laikā taisiet pauzes.

Uzglabāšana

- Lai samazinātu ugunsgrēka risku, neatstājiet telpā tvertnes ar atkritumiem.

2.5 AKUMULATORS / AKUMULATORU LĀDĒTĀJS

SVARIGI Turpmāk izklāstītie drošības noteikumi ietver noteikumus, kuri ir ietverti attiecīgajā akumulatora un akumulatoru lādētāja rokasgrāmatā, kura ir pievienota mašīnai.

• Akumulatora uzlādēšanai izmantojiet tikai ražotāja rekomendējamos akumulatoru lādētājus. Nepiemērota akumulatoru lādētāja izmantošana var izraisīt elektrisko triecienu, pārkaršanu vai akumulatora kodīga elektrolīta izliešanos.
• Lietojiet tikai jūsu elektroierīcei speciāli paredzētos akumulatorus. Citu akumulatoru izmantošana var izraisīt traumas un ugunsgrēku.
• Pirms akumulatora uzstādīšanas pārliecinieties, vai ierīce ir izslēgta. Akumulatora uzstādīšana ieslēgtajā elektriskajā ierīcē var izraisīt ugunsgrēku.
• Kamēr akumulators netiek izmantots, turiet to tālu no saspraudēm, monētām, atslēgām, naglām, skrūvēm un citiem nelieliem metāla priekšmetiem, kuri var izraisīt izvadu īssavienojumu. Akumulatora spailu īssavienojums var izraisīt uzliesmošanos vai ugunsgrēku.
• Neizmantojiet akumulatoru lādētāju vietās ar uzliesmojošiem tvaikiem vai vielām vai uz viegli uzliesmojošām virsmām, piemēram, uz papīra, auduma u.c. Uzlādēšanas laikā akumulatoru lādētājs sasilst un var izraisīt ugunsgrēku.
• Akumulatoru transportēšanas laikā sekojiet tam, lai starp spailēm nerastos īssavienojums un netransportējiet akumulatorus metāla konteineros.

2.6 APKÄRTËJÄS VIDES AIZSARDZİBA

Izmantojot mašinu, vides aizsardzibai jābūt prioritātei un svarīgam aspektam pilsoniskās sabiedrības un vides, kurā mēs dzīvojam, labā.

• Centieties neklūt par jūsu kaiminų traucējumu cēloni. Izmantojiet mašīnu tikai piemērotā laikā (neizmantojiet to agri no rīta vai vēlā vakarā, kad jūs varat traucēt citiem cilvēkiem).
• Rūpīgi ievērojiet vietējo likumdošanu, kas attiecas uz iepakojuma materiālu, bojāto daļu vai citu vidi piesārņojošo materiālu pārstrādi; šos atkritumus nedrīkst izmest sadzīves atkritumu konteineros un tie ir jānogādā uz speciāliem savākšanas centriem, kas nodrošina atkritumu utilizāciju.
• Rūpīgi ievērojiet vietējo likumdošanu, kas attiecas uz atkritumu utilizāciju.
• Ekspluatācijas pārtraukšanas brīdī neatstājiet mašīnu vidē, bet gan nogādājiet to uz savākšanas centru saskaņā ar vietējiem noteikumiem.

Neizmetiet elektriskās iekārtas kopā ar sadzīves atkritumiem. Saskaṇā ar Eiropas Direktīvu 2012/19/UE par elektrisko un elektronisko iekārtu atkritumiem un par to īstenošanu saskaṇā ar nacionālo

likumdošanu, vecas elektriskās iekārtas ir jānodod atseviški, lai tās varētu pārstrādāt videi draudzīgā veidā. Izmetot elektriskās iekārtas izgāztuvē vai dabā, kaitīgas vielas var sasniegt gruntsūdeņus un iekļauties pārtikas ķēdē, pasliktinot jūsu veselību un labsajūtu. Papildu informācijas saņemšanai par šī izstrādājuma utilizāciju sazinieties ar kompetentu sadzīves atkritumu pārstrādes iestādi vai ar vietējo izplatītāju.

Pēc akumulatoru kalpošanas mūža beigām utilizējiet tos vidi saudzējošā veidā. Akumulators satur gan jums, gan videi bīstamas vielas. Tas ir jāizņem un jānodod škirotai pārstrādei uznēmumā, kas

nodarbojas ar litija jonu akumulatoru utilizāciju.

Izlietoto izstrādājumu un iepakojumu škirotā vākšana ħauj pārstrādāt un atkārtoti izmantot materiālus. Pārstrādāto materiālu atkārtota izmantošana ħauj izvairīties no vides piesārņošanas un samazina pieprasījumu pēc izejvielām.

3. PĀRZINIET MAŠĪNU

3.1 MAŠINAS APRAKSTS UN PAREDZETAIS IZMANTOŠANAS VEIDS

Šī mašina ir stumjama zālienu plaujmašina.

Mašīnas galvenā sastāvdaļa ir dzinējs, kas darbina griezējierīci, kas atrodas aiz aizsargvāka, kā arī tā ir aprīkota ar riteņiem un rokturi. Operators var vadīt mašīnu un darbināt galvenās vadības ierīces, visu laiku atrodoties aiz roktura, tātad vienmēr esot drošā attālumā no rotējošās griezējierīces. Ja operators attālinās no mašīnas, dzinējs un rotējošā griezējierīce tiek apturēta dažu sekunžu laikā.

3.1.1 Paredzētais izmantošanas veids

Šī mašina ir paredzēta zāles pļaušanai (un savākšanai) dārzos un zālienos, kuru izmērs atbilst pļaušanas jaudai, operatoram pārvietojoties ar kājām.

Vispārīgas mašīnas iespējas: plaut zāli, sasmalcināt to un izkliedēt uz zemes (tā saucamā "mulčešana").

Noteiktu piederumu izmantošana, kurus ražotājs piedāvā kā standartaprīkojumu vai atseviški nopērkamu aprīkojumu, ľauj veikt šo darbu, izmantojot dažādas metodes, kas aprakstītas šajā rokasgrāmatā vai instrukcijās, kas tiek piegādātas kopā ar piederumiem.

3.1.2 Nepareiza lietošana

Mašīnas izmantošana jebkādiem citiem mērķiem, kas nav minēti augstāk, var būt bīstama un var radīt ievainojumus un/vai bojāt mantu.

Par nepareizu lietošanu tiek uzskatīts (tikai piemēra labad, saraksts nav pilns):

– Citu personu, bērnu vai dzīvnieku pārvadāšana mašīnā, jo viņi var izkrist un gūt nopietnas traumas vai traucēt drošā veidā vadīt mašīnu.
– Braukšana ar mašinu.
– Mašīnas izmantošana kravas vilkšanai vai stumšanai.
– Griezējierīces ieslēgšana vietās bez zāles.
- mašīnas izmantošana lapu vai gružu savākšanai.

– Mašīnas izmantošana dzīvžoga izlīdzināšanai vai augu plaušanai, kas nav zāle.
– Mašīnas izmantošana vienlaicīgi vairākām personām.

SVARĪGI Mašīnas nepareiza lietošana izraisa garantijas anulēšanu un atbrīvo Ražotāju no jebkāda veida atbildības, padarot lietotāju atbildīgu par zaudējumiem, kas saistīti ar paša vai trešo personu mantas bojājumiem vai gūtajām traumām.

3.1.3 Lietotāja tips

Šī mašina ir paredzēta patērētājiem, jeb neprofesionāliem lietotājiem.

Tā ir paredzēta "neprofesionālai lietošanai".

SVARİGI Mašinu drīkst izmantot tikai viens operators.

3.2 DROŠĪBAS ZĪMES

Uz mašīnas ir atrodami dažādi simboli (2. att.). To uzdevums ir atgādināt operatoram rīcību, kas jāievēro, lai to izmantotu uzmanīgi un ar nepieciešamo piesardzību. Simbolu nozīme:

Uzmanību! Uzmanīgi izlasiet instrukciju pirms mašīnas lietošanas.

Bīstamība! Priekšmetu izmešanas risks. lerīces lietošanas laikā darba zonā nedrīkst atrasties cilvēki.

Tikai zāles plāvējiem ar siltuma dzinēju.

Pievērsiet uzmanību griezējierīcei.

Neievietojiet rokas vai kājas nodalījumā, kurā atrodas griezējierīce. Griezējierīce turpina griezties arī pēc dzinēja izslēgšanas. Pirms tehniskās apkopes veikšanas izņemiet drošības atslēgu (izslēgšanas ierīce).

Bīstamība! Sagriešanās risks. Kustīgā griezējierīce. Neievietojiet rokas vai kājas nodalījumā, kurā atrodas griezējierīce.

SVARĪGI Ir jānomaina uzlīmes, kuras ir bojātas vai nav salasāmas. Pasūtiet jaunas uzlīmes autorizētajā servisa centrā.

3.3 IDENTIFIKĀCIJAS PLĀKSNĪTE

Identifikācijas plāksnītē ir atrodami šādi dati (att.1).

1. Skañas jaudas līmenis.
2. CE atbilstības markējums.
3. Izgatavošanas gads.
4. Mašīnas tips.
5. Sērijas numurs.
6. Ražotāja nosaukums un adrese.
7. Artikula kods.

8. Maksimālais dzinēja griešanās ātrums.

9. Svars kilogramos.

10. Barošanas spriegums un frekvence.
11. Elektriskās aizsardzības pakāpe.
12. Nominālā jauda.

Pierakstiet mašinas identifikācijas datus attiecīgajos laukos tabulā, kas atrodama uz aizmugurējiem vākiem.

SVARĪGI Katru reizi, kad sazināties ar autorizēto servisa centru, izmantojiet etiketē norādītos identifikācijas datus.

SVARĪGI Atbilstības deklarācijas piemērs ir atrodams rokasgrāmatas pēdējās lappusēs.

3.4 GALVENAS SASTAVDALAS

Turpmāk ir norādītas mašīnas galvenās sastāvdaļas un to funkcijas (att.1):

A. Šasija: tas ir korpuss, kurā ir ietverta rotējošā griezējierīce.
B. Dzinējs: nodrošina griezējierīces un riteņu vilces kustību (ja plānots).
C. Griezējierīce: tā ir zāles pļaušanai paredzētā detala.
D. Rokturis: operatora darba vieta. Tā garumam jābūt tādam, lai operators darba laikā vienmēr būtu drošā attālumā no rotējošas griezējierīces.
E. Akumulators (ja nav piegādāts ar mašīnu, sk. 15. nod. "Papildaprīkojums"): nodrošina energiju, kas nepieciešama dzinēja iedarbināšanai; tā raksturojumi un lietošanas noteikumi ir aprakstīti attiecīgajā rokasgrāmatā.
F. Operatora klātbūtnes svira: tā ir svira, kas ľauj ieslēgt griezējierīci un vilces ierīci. Atlaižot abas sviras, dzinējs automātiski apstājas.
G. Vilces ieslēgšanas svira: tā ir svira, kas ieslēdz riteņu vilci un ľauj mašīnai virzīties.
H. Akumulatora nodalijuma piekluves durtiñas

I. Drošības atslēga (dezaktivācijas ierīce): Atslēga ieslēdz/izslēdz mašīnas elektrisko kēdi.

J. Akumulatoru lādētājs (ja nav piegādāts ar mašīnu, sk. 15. nod. "Papildaprīkojums"): šo ierīci izmanto akumulatora uzlādēšanai.

4. MONTĀŽA

Obligātie drošības noteikumi ir izklāstīti 2. nod. Rūpīgi ievērojiet šo norādījumus, lai izvairītos no nopietniem riskiem vai bīstamām situācijām. Uzglabāšanas un transportēšanas iemeslu dēl dažas mašīnas sastāvdaļas nav samontētas uzreiz rūpnīcā, bet tās ir jāsamontē pēc iepakojuma noņemšanas, ievērojot sekojošus norādījumus.

⚠️ Izpakošana un montāža ir jāpabeidz uz līdzenas un cietas virsmas. Ir jābūt pietiekoši daudz vietas gan mašīnas, gan iepakojuma pārvietošanai, lietojot tikai piemērotus piederumus. Neizmantojiet mašīnu, kamēr nav izpildīti norādījumi, kas minēti nodalā "MONTĀŽA".

4.1 MONTĀŽAS SASTĀVDALAS

Iepakojumā ir iekļautas montāžas sastāvdaļas.

4.1.1 Izpakošana

1. Uzmanīgi atveriet iepakojumu, lai nepazaudētu sastāvdaļas.
2. Izlasiet kastē esošo dokumentāciju, tai skaitā šo instrukciju.
3. Iznemiet no kastes visas sastāvdaļas, kas vēl nav saliktas.
4. Utilizējiet kasti un iepakojumu ievērojot vietējo likumdošanu.

Pirms montāžas veikšanas, pārbaudiet vai drošības atslēga nav ievietota attiecīgajā līgzdā.

4.2 ROKTURA MONTĀŽA

• “I” tips Samontējiet rokturi, kā parādīts (att.3).
• "II" tips Samontējiet rokturi, kā parādīts (4. att.).
• "III" tips Samontējiet rokturi, kā parādīts (5. att.).

5. VADĪBAS IERĪCES

5.1 DROŠĪBAS ATSLĒGA (DEZAKTIVĀCIJAS IERĪCE)

Atslēga (6.A att.) kas atrodas akumulatora nodalījumā, ieslēdz un izslēdz mašīnas elektrisko kēdi. Izņemot atslēgu, elektriskā kēde pilnīgi izslēdzas, nodrošinot aizsardzību pret mašīnas nesankcionētu izmantošanu.

SVARIGI Iznemiet drošības atslēgu katru reizi, ja neizmantojat mašīnu vai atstājat to bez uzmanības.

Dažiem modeliem, ja paredzēts, pagrieziet
- atslēgu pozīcijā "ON" (ieslēgts), lai aktivizētu
iekārtas elektrisko kēdi, laujot tai ieslēgties.
• Pagrieziet atslēgu ieslēgta pozīcijā "OFF" (izslēgts),
• lai elektriskā kēde tiktu pilnībā deaktivizēta un lai
novērstu mašīnas nekontrolētu izmantošanu.

5.2 ROKTURIS

5.2.1 Operatora klātbūtnes svira

Operatora klātbūtnes svira (att.7.A) ľauj ieslēgt griezējierīci. Atrodas roktura priekšpusē.

Nospiediet drošības pogu (att.7.C) un pārvietojiet sviru roktura virzienā, lai iedarbinātu griezējierīci. Motors automātiski apstājas un visas funkcijas tiek atspē-jotas, kad svira tiek atlaista.

PIEZIME Griezējierīces ieslēgšana ir iespējama tikai, nospiežot dzelteno pogu roktura labajā pusē un pārvietojot operatora klātbūtnes sviru roktura virzienā.

5.2.2 leslēgšanas poga

leslēgšanas pogu (att.8.A) izmanto šādiem mērķiem:

1. Mašinas ieslēgšana. Nospiežot pogu (8.A att.), ledegas gaismas diode (8.B att.) ieslēdzas un mašina ir gatava darbam.

PIEZIME Mašinu var ieslēgt tikai tad, ja ir atbrīvota operatora klātbūtnes svira un vilces svira.

PIEZIME Ja mašinu neizmanto, pēc 15 sekundēm gaismas diode izslēdzas un jāatkārto iepriekš aprakstītā operācija.

1. Griezējierīces ieslēgšana. PIEZIME Griezējierīci var ieslēgt tikai tad, ja operatora klātbūtnes svira ir piespiesta pie roktura (sk. par. 6.3).

2. Griezējierīces izslēgšana. leslēgtai griezējierīcei atlaidiet operatora klātbūtnes sviru (7.A att.); rezultātā griezējierīce apstājas, bet mašina paliek ieslēgta.

5.2.3 Piedziņas ieslēgšanas svira

SVARĪGI Dzinēja ieslēgšana vienmēr jāveic ar ieslēgtu piedziņu.

leslēdz riteņu piedzīņu, kas ľauj pārvietot mašīnu uz priekšu.

Atrodas roktura aizmugurē.

Vilce ieslēgta. Zāles plāvēja kustība notiek, piespiežot sviru pret rokturi (7.B att.) Zāles plāvējs apstājas, kad svira ir atbrīvota.

SVARIGI Izvairieties no mašinas vilkšanas atpakaj, kamēr ir ieslēgta piedziņa.

Dažiem modeliem kustības ātrumu var regulēt, izmantojot izvēles gredzenu, kas atrodas pa labi no roktura (8.C att.).

Var izvēlēties vienu no 6 dažādiem ātruma līmeņiem.

1. Maksimālais ātrums (apmēram 5 km/h).

1. Minimālais ātrums (apmēram 2,5 km/h).

PIEZIME Pēdējais izvēlētais ātruma līmenis paliek iestatīts ari pēc mašīnas izslēgšanas.

5.2.4 Poga "ECO"

Funkcija "ECO" lauj ietaupīt energiju zāles plaušanas laikā, optimizējot akumulatora darbības ilgumu autonomā režimā. Lai ieslēgtu vai izslēgtu funkciju "Eco", nospiediet pogu (8.D att.).

Šī funkcija vienmēr izslēdzas katru reizi, kad tiek atlaistas operatora klātbūtnes sviras.

PIEZIME Neiesakām izmantot funkciju "ECO", strādājot smagos plaušanas apstāklos (blīvas, augstas, mitras zāles plaušana).

5.3 PŁAUŠANAS AUGSTUMA REGULĒŠANA

Nolaižot vai paceļot šasiju, zāli var pļaut dažādos augstumos.

Šo operāciju drīkst veikt tikai tad, kamēr griezē- ir nekustīga.

Plaušanas augstumu regulē ar atbilstošas sviras palīdzību (att.9.A), kura paceļ vai nolaiž šasiju vēlamajā pozīcijā.

6. MAŠINAS IZMANTOŠANA

Obligātie drošības noteikumi ir izklāstīti 2. nod.

Rūpīgi ievērojiet šo norādījumus, lai izvairītos no nopietniem riskiem vai bīstamām situācijām.

6.1 SAGATAVOŠANAS DARBI

Pirms darba uzsākšanas ir jāveic virkne pārbaužu un darbību, lai pārliecinātos, ka darbs tiek veikts efektīvi un maksimāli drošos apstāklos: Pārliecinieties, vai drošības atslēga nav ievietota tās novietnē. Novietojiet mašīnu horizontālā stāvoklī un stabili atbalstiet pret zemi.

6.1.1 Akumulatora pārbaude

Pirms mašīnas pirmās izmantošanas reizes pēc iegādes, pilnībā uzlādējiet akumulatoru, ievērojot akumulatora rokasgrāmatā izklāstītos norādījumus. Pirms katras izmantošanas reizes pārbaudiet akumulatora uzlādes stāvokli, sekojot akumulatora rokasgrāmatā izklāstītajiem norādījumiem.

6.1.2 Plaušanas augstuma regulēšana

Noregulējiet pļaušanas augstumu, kā norādīts (5.3. par.).

6.2 DROŠĪBAS PĀRBAUDES

Veiciet šādas drošības pārbaudes un pārliecinieties, ka rezultāti atbilst datiem tabulās.

Pirms izmantošanas vienmēr veiciet drošības nudes.

6.2.1 Vispārēja drošības pārbaude

Objekts Rezultāts
Rokturi Tīri, sausi.
Rokturis Pareizi un cieši	piestiprināts pie mašīnas.
Griezējierīce Tīra, nav bojāta	vai nodilusi.

Pārslēgšanas vadībaOperatora klātbūtnes svira Piedziņasieslēgšanas svira	Svirai ir jākustas brīvi un bez pārmērīga spēka pielietošanas, pēc atlaišanas tai automātiski un ātri jāatgriežas neitrālajā stāvoklī.
Akumulators Korpuss nav bojāts, nav šķidruma noplūdes.
Mašīnas un griezējierīces skrūves/uzgriežņi	Labi pievilkti (nav izļodzījušies).
Dzesēšanas gaisa kanāli Nav aizsprostoti.
Mašīna Nav bojājumu vai	nodiluma pazīmju.

6.2.2 Mašinas darbības pārbaude

Darbība	Rezultāts
1. ledarbiniet iekārtu un ieslēdziet griezējierīci (par.6.3).2. Atlaidiet opera-tora klātbūtnes sviru (15. A att.).	1. Griezējierīcei jākustas.2. Svirai ir automātiski un ātri jāatgriežas neitrālā stāvoklī, dzinējam jāizslēdzas un griezē-jierīcei ir jāapstājas dažu sekunžu laikā.
1. ledarbiniet iekārtu (par. 6.3) un zaktivizējiet vil-ces sviru (par. 5.2.3).2. Atlaidiet piedzi-nas sviru.	1. Riteņi virza mašīnu uz priekšu.2. Riteņi apstājas un mašīna pārtrauc kustību uz priekšu.
Izmēģinājuma brauciens	Nav spēcīgas vibrācijas.Nav neparastu trokšņu.

Ja jebkurš no rezultātiem atškirsies no tabulās lītās informācijas, mašīnu nedrīkst izmantot! Vēr- s servisa centrā, lai veiktu pārbaudes un remontu.

6.3 IEDARBINĀŠANA

PIEZIME ledarbiniet plaujmašinu uz līdzenas virsmas, kurā nav škēršlu un augstas zāles.

PIEZIME Pārbaudiet pareizo akumulatoru kombināciju, ievērojot tabulā “Tehniskie dati” sniegtos norādījumus.

1. Atveriet akumulatora nodalijuma piekluves durtinas (att.10.A).
2. levietojiet akumulatorus (7.2.3. att.) attiecigajā nodalījumā, iestumjot tos līdz galam līdz klikškim, lai to noblokētu un nodrošinātu elektrisko kontaktu.
3. levietojiet drošības atslēgu līdz galam (11.A att.). Ja paredzēts, pagrieziet atslēgu pozīcijā “ON” (ieslēgts).

4. Pilnībā aizveríet vāku.

5. Modejiem, kuri tiek ieslēgti ar aizdedzes pogu, nospiediet aizdedzes pogu (12.A att.). Gaismas diode paliek ieslēgts 15 sekundes.

6. leslēdziet griezējierīci, vispirms nospiežot drošības pogu (13.B att.) un pēc tam nospiežot operatora klātbūtnes sviru (13.A att.).

7. Lai ieslēgtu piedziņu, nospiediet sviru roktura aizmugurē (att.13.C).

6.4 DARBS

SVARĪGI Darba laikā vienmēr turieties drošā attālumā no griezējierīces, kas atbilst roktura garumam.

Akumulatoru autonomiju (un līdz ar to ari apstrādājamo zāliena virsmu pirms uzlādēšanas) nosaka dažādi faktori, kas aprakstīti (7.2.1. sad.).

- Lietošanas laikā tiek parādīts akumulatoru uzlādes - līmenis (atlikušās uzlādes procentuālā daļa) (8.E att.).

SVARIGI Gadijumā ja motors apstājas darba laikā pārkaršanas dēl, ir jāuzgaida apmēram 5 minūtes, pirms to varēs iedarbināt no jauna.

6.4.1 Zāles plaušana

1. Sāciet kustību un plaušanu zālainā zonā.
2. Pielāgojiet kustības ātrumu un plaušanas augstumu (5.3. sad.) zāliena stāvoklim (zāles augstums, biezums un mitrums) un nonemamās zāles daudzumam.

- Modelos ar piedziņu (par. 5.2.3): lesakām - nepļaut uz nogāzēm, kuru slīpums pārsniedz 15°.

1. Zāliena izskats būs labāks, ja plaušanu vienmēr veiksiet vienā augstumā un pamīšus divos virzienos (att.14).

2. Nekādā gadījumā nepļaujiet pārāk lielu zāles daudzumu. Vienā piegājienā nepļaujiet vairāk kā zāles augstuma trešdaļu (att.14).

3. Sekojiet tam, lai šasija vienmēr būtu tīra (par. 7.3.1).

6.4.2 Padomi zāliena uzturēšanai koptā stāvoklī

• Lai saglabātu smuku, zaļu un mīkstu zālienu, tas ir regulāri jāpļauj. Zālienā var augt dažāda tipa zāle. Ja pļaušanu veic regulāri, pārsvarā aug zāles ar spēcīgām saknēm un tās veido izturīgu zāles segu; un otrādi, ja pļaušanu neveic bieži, galvenokārt attīstās augstas un meža zāles (āboliņš, margrietiņas utt.). Pļaušanas biežumam jāatbilst zāles augšanai, nepieļaujot, lai starp pļaušanām zāle izaugtu pārāk augsta.
• Optimāls labi kopta zāliena zāles augstums ir apmēram 4-5 cm un vienas plaušanas laikā nav ieteicams plaut vairāk par kopēja augstuma vienu trešdaļu. Ja zāle ir ħoti augsta ir labāk veikt plaušanu divos piegājienos ar vienas dienas atstarpi; pirmā plaušana jāveic, uzstādot griezējierīces maksimālajā augstumā, otrā plaušana jāveic vēlamajā augstumā.

• Pārāk zema plaušana rada caurumus un retināšanu zāles segā, radot izskatu “ar plankumiem”.

• Kad laiks ir silts un sauss, ir rekomendēts turēt zāli nedaudz augstāku, lai samazinātu augsnes žūšanu.

• Vienmēr ir ieteicams plaut zāli, kad zāliens ir sauss. Neplaujiet zāli, ja tā ir slapja; tas var samazināt rotācijas mehānisma efektivitāti zālei, kas var pie tā pielipt un radīt caurumus zāles segā.
• Griezejiericēm jābūt veselām un labi uzasinātām, lai plaušana būtu tīra un taisna un, lai zāles gali neklūtu dzelteni.

6.5 APTURĒŠANA

Lai apturētu mašīnu:

1. Atlaidiet operatora klātbūtnes sviru (15. A att.).

2. Modeliem, kuri tiek ieslēgti ar aizdedzes pogu, nospiediet aizdedzes pogu (12.A att.).

3. Uzgaidiet, kamēr griezējierīce apstāsies.

Pēc mašīnas apturēšanas paiet dažas sekundes pirms griezējierīce apstājas.

SVARĪGI Vienmēr apturiet mašīnu.

• Pārvietojot mašīnu starp darba zonām.
• Škērsojot virsmas bez zāles.
• Katru reizi, kad jäpārvar škērslis.
• Pirms plaušanas augstuma regulēšanas.
• Ikreiz, kad tiek noņemts vai nomainīts sāniskās izmešanas deflektors (ja ir paredzēts).

6.6 PĒC IZMANTOŠANAS

1. Apturiet mašīnu (par. 6.5).
2. Atveriet durvis un iznemiet drošības atslēgu.
3. Izņemiet akumulatoru no tā nodalījuma un uzlādējiet to (par. 7.2.2).
4. Laujiet dzinējam atdzist, pirms novietojat mašīnu jebkādā telpā.
5. Veiciet tīrīšanu (par. 7.3).
6. Pārbaudiet, vai nav izlodzījušos vai bojātu detaļu. Ja nepieciešams, jānomaina bojātās detaļas un jāpieskrūvē valīgās skrūves un bultskrūves, vai arī jāsazinās ar pilnvaroto palīdzības dienestu.

SVARIGI Iznemiet drošības atslēgu katru reizi, ja neizmantojat mašīnu vai atstājat to bez uzmanības.

Obligātie drošības noteikumi ir izklāstīti 2. nod. Rūpīgi ievērojiet šo norādījumus, lai izvairītos no nopietniem riskiem vai bīstamām situācijām.

Pirms jebkāda veida mašīnas pārbaužu, tīrīšanas vai tehniskās apkopes/remontdarbu veikšanas:

• Apturiet mašinu.

• Izņemiet atslēgu (nekādā gadījumā neatstājiet atslēgu slēdzī, kā arī bērniem vai nepiederošām personām pieejamā vietā).

• Pārliecinieties, ka visas kustīgās daļas pilnīgi apstājās.

• Laujiet dzinējam atdzist, pirms novietojat mašīnu jebkādā telpā.
• Izlasiet attiecigos norādījumus.
• Izmantojiet piemērotu apgērbu, darba cimdus un aizsargbrilles.

- Veicamo darbu veids un biežums ir aprakstīts "Tehniskās apkopes tabulā". Šīs tabulas mērķis ir palīdzēt jums saglabāt jūsu mašīnas efektivitāti un drošību. Tajā ir norādīti galvenie apkopes darbi un to veikšanas biežums. Veiciet operācijas atbilstoši pirmajam norādītajam terminam.

- Neoriginālu un/vai nepareizi uzstādītu rezerves daļu un piederumu izmantošana var negatīvi ietekmēt mašīnas darbību un drošību. Ražotājs neuzņemas nekādu atbildību par bojājumiem, negadījumiem vai traumām, kuras izraisīja minētie izstrādājumi.

- Originālās rezerves daļas ir pieejamas pilnvarotajos servisa centros un pie dīleriem.

SVARIGI Visas tehniskās apkopes un regulēšanas operācijas, kas nav aprakstītas šajā rokasgrāmatā, ir jāveic pie dīlera vai specializētajā servisa centrā.

7.2 AKUMULATORS

7.2.1 Akumulatora darbības ilgums autonomā režimā

Akumulatora darbības ilgums autonomā režīmā (un, tātad, zāliena platība, ko var apstrādāt pirms akumulators būs jāuzlādē) galvenokārt ir atkarīga no:

a. Vides apstākliem, kas palielina energijas patērinu:
– Blīvas, augstas, mitras zāles pļaušana.
b. Mašīnas plaušanas platums; lielāka amplitūda, lielākas enerģijas prasības.
c. Operatora rīcības, kuram ir jāizvairās no:

– Mašīnas biežas ieslēgšanas un izslēgšanas darba laikā.
– Pārāk zema pļaušanas augstuma attiecībā pret zāles stāvokli.
– Pārāk liela pārvietošanas ātruma attiecībā pret plaujamās zāles daudzumu.

PIEZIME Lietošanas laikā akumulators ir aizsargāts pret pilnīgu izlādēšanos ar aizsargierīci, kas izslēdz mašīnu un blokē tās darbību.

Lai palielinātu akumulatora darbības ilgumu autonomā režīmā iesakām:

– Płaut zāli, kamēr zāliens ir sauss.
– Bieži plaut zāli, lai tās augstums neklūtu pārāk liels.
– Ja zāle ir ľoti augstā, iestatiet augstāku plaušanas augstumu un pēc tam vēlreiz nopļaujiet zāli, iestatot zemāku augstumu.

– nelietot mašīnu kā mulčēšanas mašīnu ar loti garu zāli.

– Izmantojiet funkciju “Eco” (par. 5.2.4).

Ja jūs vēlaties izmantot mašīnu ilgāk, nekā to atļauj standarta akumulatora darbības laiks, ir iespējami šādi risinājumi:

– legādājieties otru standarta akumulatoru, lai izlādējušos akumulatoru varētu nekavējoties nomainīt, nepārtraucot darbu.
– legādājieties akumulatoru, kuram darbības laiks ir lielāks, nekā standarta akumulatoram (par. 15.1).

7.2.2 Akumulatora iznemšana un uzlādēšana

1. Atveriet akumulatora nodalijuma piekluves durvis un iznemiet drošības atslēgu.
2. Nospiediet pogu, kas atrodas uz akumulatora (16.A att.) un nonemiet to (16.B att.).
3. levietojiet akumulatoru (att.17.B) akumulatoru lādētājā (att.17.C).
4. Pievienojiet akumulatoru lādētāju pie elektrības tīkla rozetes, kuras spriegums atbilst vērtībai uz tehnisko datu plāksnītes.
5. Pilnīgi uzlādējiet akumulatoru, sekojot akumulatora/akumulatoru lādētāja rokasgrāmatā izklāstītajiem norādījumiem.

PIEZIME Akumulators ir aprikots ar aizsargierici, kas aptur uzlādēšanu, ja apkārtējās vides temperatūra nav diapazonā no 0 līdz +45 °C.

PIEZIME Akumulatoru var uzlādēt jebkurā brīdī, tai skaitā daļēji, bez akumulatora sabojāšanas riska.

7.2.3 Akumulatora uzstādīšana atpakal mašinā

Pēc uzlādēšanas pabeigšanas:

1. Iznemiet akumulatoru no akumulatoru lādētāja (neturiet to ilgstoši lādētājā pēc uzlādes pabeigšanas).
2. Atvienojiet akumulatoru lādētāju no elektrības tīkla.
3. Atveriet akumulatora nodalījuma vāku (att.18.A), ievietojiet akumulatoru (att.18.B) attiecīgajā nodalījumā, iestumjot to līdz galam līdz klikšķim, lai to nobloķētu un nodrošinātu elektrisko kontaktu.
   Pilnībā aizveriet vāku.

7.3 TİRİŞANA

Katru reizi pēc izmantošanas veiciet tīrīšanu, ievērojot šādus norādījumus.

7.3.1 Mašinas tīrīšana

• Vienmēr pārbaudiet, vai gaisa ienēmējos nav zāles atlieku.
• Nemazgājiet ar augstspiediena mazgātāju un izvairieties no dzinēja un elektrisko daļu samitrināšanas (att.19).
• Šasijas tīrīšanai neizmantojiet agresīvus šķidrumus.
• Lai samazinātu ugunsgrēka risku, novāciet no mašīnas, un it īpaši no dzinēja, zāli, lapas un smērvielas paliekas.
  Vienmēr uzturiet sviras, displeju un pogas bez netīrumiem.

7.3.2 Griezējierīces bloka tīrīšana

Novāciet zāles atliekas un netīrumus no šasijas iekšpuses, lai izvairītos no problēmām ar mašīnas iedarbināšanu, kuras var rasties, ja šie netīrumi nožūs. Pirms jebkādu darbu veikšanas nolieciet mašīnu uz sāniem, lai pārliecinātos, ka tā ir stabila. Šasijas iekšējais daļas krāsojums ar laiku var atlupt nopļautās zāles abrazīvās iedarbības dēļ; šādā gadījumā darbojieties nekavējoties, pārkrāsojot

krāsu ar pretkorozijas krāsu, lai novērstu rūsas veidošanos, kas varētu izraisīt metāla koroziju.

7.4 NOSTIPRINĀTĀJUZGRIEŽNI UN SKRŪVES

Sekojiet tam, lai uzgriežni un skrūves būtu pievilkti, lai mašina visu laiku atrastos drošā darbības stāvoklī.

7.5 TRANSMISIJAS TİRİŞANA

1. Izņemiet 1 vai 2 reizes gadā aizsargu (20.A att.) (21.A att.), atskrūvējot skrūves (20.A att.) (21.B att.).
2. Tikai modelim "MCS 500 Li 48 series": atākējiet ākus (21.C att.).
3. Ar birsti vai saspiestu gaisu veiciet rūpīgu tīrīšanu, izņemot zāli vai netīrumus ap transmisiju un siksnu.
4. Vienmēr uzstādiet no jauna aizsargu (20.A att.) (21.A att.).

7.6 GAISA FILTRA TİRİŞANA

Filtrējošais elements vienmēr jāuztur tīrībā un tas jānomaina, ja tas ir saplīsis vai bojāts. Rīkojieties šādi:

1. Iztīriet zonu apkārt gaisa filtra režgim.
2. Nonemiet režgi (22.A att.), atskrūvējot skrūvi (22.B att.).
3. Iznemiet filtrējošo elementu (23.A att.).
4. lepūtiet filtrā, lai novāktu puteklus un netīrumus. Ja ir palikuši netīrumi, izmazgājiet filtru (23.A att.) ūdenī un noslaukiet to ar tīru lupatu.

SVARIGI Filtra tirišanai neizmantojiet benzīnu, mazgāšanas līdzekļus vai citus līdzekļus.

1. Notīriet filtra nodalījuma ārējo virsmu no putekliem, gružiem un netīrumiem.
2. Novietojiet filtra elementu (23.A att.) tā korpusā (pārliecinieties, vai tas ir sauss).
3. Uzstādiet atpakal režji (22.A att.) un pievelciet skrūvi (22.B att.).

Pirms jebkāda veida mašīnas pārbaužu, tīrīšanas hniskās apkopes/remontdarbu veikšanas:

• Apturiet mašinu.
• Izņemiet atslēgu (nekādā gadījumā neatstājiet atslēgu slēdzī, kā arī bērniem vai nepiederošām personām pieejamā vietā).
• Pārliecinieties, ka visas kustīgās daļas pilnīgi apstājās.
• Laujiet dzinējam atdzist, pirms novietojat mašīnu jebkādā telpā.
• Izlasiet attiecigos norādījumus.
• Izmantojiet piemērotu apgērbu, darba cimdus un aizsargbrilles.

8.1 GRIEZĒJIERĪCE

Slikti uzasināta griezējierīce izrauj zāli un izraisa zāliena dzeltēšanu.

Nepieskarieties griezējierīcei, kamēr atslēga nav ta un griezējierīce nav pilnībā apstājusies.

Visas ar griezejiericēm veicamās darbības (no-ana, asināšana, balansēšana, remonts, atkārtota dišana un/vai maiņa) ir svarīgas operācijas, kuru anai ir nepieciešamas speciālas iemaņas un tošs aprīkojums; tāpēc drošības nolūkos tās vien-jāveic specializētajos servisa centros.

Vienmēr mainiet griezējierīci, ja tā ir bojāta, de- ta vai nodilusi, kopā ar tās skrūvēm, lai saglabātu aru.

SVARIGI Izmantojiet tikai originālās griezējierīces ar kodu, kurš ir atrodams tehnisko datu tabulā.

Nemot vērā izstrādājuma attīstību, tehnisko datu tabulā norādītās griezējierīces ar laiku var tikt nomainītas ar citām ierīcēm ar līdzīgiem raksturlielumiem un drošības līmeni.

9. UZGLABĀŠANA

9.1 MAŠINAS UZGLABĀŠANA

Ja mašina ir jānovieto uzglabāšanā:

1. Laujiet dzinējam atdzist.
2. Izņemt drošības atslēgu.
3. Veiciet tīrīšanu (par. 7.3).

4. Pārbaudiet, vai nav izlodzījušos vai bojātu detaļu. Ja nepieciešams, jānomaina bojātās detaļas un jāpieskrūvē valīgās skrūves un bultskrūves, vai ari jāsazinās ar pilnvaroto palīdzības dienestu.

5. Novietojiet mašīnu uzglabāšanā:

6. Sausā vietā.

7. No laika apstākliem aizsargātā vietā.
8. Ja vien iespējams, pārklājiet ar pārvalku.
   • Bērniem nepieejamā vietā.
9. Pārliecinieties, ka no tās ir izņemtas visas atslēgas un tehniskajai apkopei izmantojamie instrumenti.

9.2 AKUMULATORA UZGLABĀŠANA

Akumulators jāuzglabā ēnā, vēsā un sausā vietā.

PIEZIME Ilgstošas dīkstāves gadījumā uzlādējiet akumulatoru ik pēc diviem mēnešiem, lai pagarinātu tā kalpošanas mūžu.

10. PĀRVIETOŠANA UN TRANSPORTĒŠANA

Katru reizi, kad mašina ir jāpārvieto, jāpacel, jātransportē vai jānoliec, rīkojieties šādi:

– Apturiet mašinu (par. 6.5).
- izņemt drošības atslēgu.

– Pārliecinieties, ka visas kustīgās daļas pilnīgi apstājās.

– Izmantojiet izturīgus darba cimdus.

– Satveriet mašinu tādās vietās, lai tvēriens būtu drošs, ṣemot vērā mašinas svaru un tā sadali.

– Jāpieaicina tāds personu skaits, kas atbilst mašīnas svaram un transportlīdzekļa raksturojumam, vai vietai, kurā mašīna ir jānogādā vai jāsavāc.
– Pārliecinieties, ka mašīnas kustības nevar radīt bojājumus vai ievainojumus.

Transportējot mašīnu transportlīdzeklī vai piekabē, jāievēro šādi norādījumi:

– Izmantojiet izturīgas, piemērota platuma un garuma iebraukšanas rampas.
– Mašīnas iekraušanas laikā dzinējam jābūt izslēgtam, stumiet to, pieaicinot piemērotu cilvēku skaitu.
– Nolaidiet griezējierīces bloku.
– Novietojiet to tādā veidā, lai tā
nevienam neradītu bīstamību.
– Cieši piestipriniet to pie transportlīdzekļa, izmantojot troses vai kēdes, lai izvairītos no apgāšanās.

11. APKOPE UN REMONTS

Šajā rokasgrāmatā ir sniegti visi mašīnas vadībai un pareizai lietotāja veicamajai pamata tehniskajai apkopei nepieciešamie norādījumi. Visi regulēšanas un tehniskās apkopes darbi, kas nav aprakstīti šajā rokasgrāmatā, ir jāveic pie dīlera vai specializētajā servisa centrā, kura darbiniekiem ir zināšanas un iekārtas, kuras nepieciešamas, šo darbu pareizai veikšanai, saglabājot mašīnas pirmatnējo drošības līmeni un sākotnējo stāvokli. Ja darbus veic nepiemērotajās darbnīcās, vai tos veic nekvalificēts personāls, jebkāda veida garantija tiek anulēta, kā arī ražotājs tiek atbrīvots no jebkādām saistībām vai atbildības.

• Tikai autorizētie servisa centri drīkst veikt garantijas remontu un tehnisko apkopi.
• Autorizētie servisa centri izmanto tikai oriğinālās rezerves daļas. Oriğinālās rezerves daļas un piederumi ir izstrādāti speciāli šīm mašīnām.
• Neoriğinālas rezerves daļas un piederumus nedrīkst izmantot; neoriğinālu rezerves daļu un piederumu izmantošanas gadījumā mašīnas drošības līmenis samazinās un Ražotājs tiek atbrīvots no jebkāda veida pienākumiem vai atbildības.

12. GARANTIJAS SEGUMS

Garantijas noteikumi attiecas tikai uz patērētājiem, proti uz neprofesionāliem lietotājiem.

Garantija attiecas uz visiem materiāla kvalitātes un ražošanas defektiem, kurus garantijas darbības laikā ir apliecinājis izplatītājs vai specializētais servisa centrs. Garantijas piemērošana tiek ierobežota ar remontu vai detaljas nomainu, kura ir atzīta par defektīvu.

lesakām vienu reizi gadā nogādāt mašīnu autorizētajā servisa centrā, lai veiktu tehnisko apkopi, remontu un drošības ierīču pārbaudi.

Garantijas piemērošanas priekšnosacījums ir mašīnas pareiza tehniskā apkope.

Lietotājam ir uzmanīgi jāievēro visi norādījumi, kas izklāstīti pievienotajā dokumentācijā.

Garantija neattiecas uz bojājumiem, kas radušies šādu iemeslu dēl:

• Lietotājs nav iepazinies ar pievienoto dokumentāciju (ekspluatācijas rokasgrāmatu).
  • Profesionāla izmantošana.
• Neuzmanība, nolaidība.
• Ārējais iemesls (zibens trieciens, trieciens, nepiederošu priekšmetu esamība mašīnas iekšpusē) vai negadījums.

- Nepareizs vai ražotāja neatļautais lietošanas veids vai montāža.

- Nepareizi veikta tehniskā apkope.

- Mašīnas modifikācija.

- Neoriginālu rezerves daļu (pielāgotu daļu) izmantošana.

- Ar mašīnu nepiegādātu vai ražotāja apstiprinātu piederumu lietošana.

Turklāt garantija nesedz:

- Plānotās/ārkārtas tehniskās apkopes operācijas (tādas, kuras ir aprakstītas ekspluatācijas rokasgrāmatā).

- izlietojamo materiālu normālu nodilumu, tādu kā piedziņas siksnas, lukturi, ritenī, asmenī, drošības bultskrūves un troses.

- Normālu nodilumu.

- Mašīnas estētiskā stāvok|a pasliktināšanu izmantošanas dē|.

• Griezējierīču balstus.

- Papildu izmaksas, kas saistītas ar garantijas īstenošanu, tādas kā noklūšana līdz lietotājam, mašīnas transportēšana līdz izplatītājam, maiņas aprīkojuma noma vai ārējā uzņēmuma piesaistīšana tehniskās apkopes darbu veikšanai.

Lietotāja tiesības aizsargā attiecīgajā valstī spēkā esošie likumi. Šī garantija nekādā veidā neierobežo nacionālajā likumdošanā noteiktās lietotāja tiesības.

Operācija Periodiskums Piezīmes
MAŠĪNA
Visu stiprinājumu pārbaude Pirms katras lietošanas reizes par. 7.4
Drošības pārbaude / Vadības ierīču pārbaude	Pirms katras lietošanas reizes par. 6.2
Griezējierīces pārbaude	Pirms katras lietošanas reizes par. 6.2.1
Akumulatora uzlādēšanas stāvokļa pārbaude	Pirms katras lietošanas reizes *
Akumulatora uzlāde Pēc katras lietošanas reizes	par. 7.2.2 *

Vispārēja tīrīšana un pārbaude	Pēc katras lietošanas reizes par. 7.3
Mašīnas bojājumu pārbaude. Nepieciešamības gadījumā sazinieties ar pilnvaroto tehniskā atbalsta centru.	Pēc katras lietošanas reizes -
Gaisa filtra tīrīšana Reizi mēnesī par. 7.6
Transmisijas tīrīšana 1-2 reizes	gadā par. 7.5
Griezējierīces maiņa - par. 8.1 ***
Piedziņas regulēšana *** **

* Sk. akumulatora/akumulatoru lādētāja rokasgrāmatu.
** Operācija, kas jāuztic vietējam izplatītājam vai specializētajam servisa centram
*** Operācija jāveic pie pirmajām darbības traucējumu pazīmēm

14. RAUCĒJUMMEKLĒŠANA

14.1 IEKÄRTÄM AR ELEKTRONISKO VADİBU

Ja problēmas pēc iepriekšminēto darbību veikšanas neizzūd, sazināties ar vietējo dīleri.
TRAUCĒJUMS IESPĒ JAMS CĒLONIS		RISINĀJUMS
1. Nospiežot baroša-nas pogu, gaismas diode neieslēdzas.	Drošības atslēga nav ievietota vai ir ievietota nepareizi.	levietojiet atslēgu (par. 6.3).
	Drošības atslēga ir pozīcijā “OFF” (izslēgts).	Pārslēdziet drošības atslēga nav pozīcijā “ON” (ieslēgts) (6.3. sad.).
	Akumulators nav uzstādīts vai ir uzstādīts nepareizi.	Atveriet durtiņas un pārliecinieties, ka akumulators ir pareizi ievietots (par. 7.2.3).
	Akumulators izlādējies.	Pārbaudiet akumulatora uzlādes līmeni un uzlādējies akumulatoru (par. 7.2.2).
	Nepareiza akumulatoru kombinācija.	Pārbaudiet pareizo akumulatoru kombināciju, ievērojot tabulā “Tehniskie dati” sniegtos norādījumus.
2. Nospiežot ieslēgšanas pogu, gaismas diode neieslēdzas un mašīna izdod skaņas signālu.	Dzinēja iekšējie darbības traucējumi.	Iznemiet drošības atslēgu un sazinieties ar servisa centru, lai veiktu pārbaudi, nomaiņu vai remontu.
3. Dzinējs izslēdzas darba laikā.	Akumulators ir uzstādīts nepareizi.	Atveriet durtiņas un pārliecinieties, ka akumulators ir pareizi ievietots (par. 7.2.3).
	Akumulators izlādējies.	Pārbaudiet akumulatora uzlādes līmeni un uzlādējies akumulatoru (par. 8.2.2).
4. leslēdzas bīstamī-bas lampiņa (24.Aatt.) un mašīna izdodskaņas signālu.	Griezējierīce iestrēgusi. Apturiet mašīnu,	znemiet drošības atslēgu,uzvelciet darba cimdus.Pārbaudiet un likvidējiet iespējamuaizsērējumu mašīnas apakšējā dalā(par. 7.3.2), kas traucē griezējierīcei griezties.Ja problēma nepazūd, sazinieties ar servisa centru, lai veiktu pārbaudi,nomaiņu vai remontu (par. 8.1).
	Mašīnas avārija Izņemiet drošības atslēgu	unsazinieties ar servisa centru, lai veiktupārbaudi, nomaiņu vai remontu.
	Piedziņas motora pārslodze smagos darba apstākļos (piepūlēta vilce).	– Pārbaudiet, vai riteņi nav iestrēguši unnepieciešamības gadījumā iztīriet tos.– Pārbaudiet virsmas slīpumu, uz kurastiek izmantota mašīna (par. 6.4.1).
5. Mirgo bīstamības lampiņa (att.24.A).	leslēdzas termiskā aizsardzībamašīnas pārkaršanas dēļ.	Uzgaidiet vismaz 5 minūtes un tadatkārtoti iedarbiniet mašīnu.
6. Zāli ir grūti nopļaut.	Griezējierīce ir sliktā stāvoklī.	Sazinieties ar servisa centru, laiuzasinātu vai nomainītu griezējierīci.
7. Darba laikā rodaspārmērīgs troksnisun/vai vibrācijas.	Izļodzījies griezējierīces stiprinājumsvai griezējierīce ir bojāta.	Nekavējoties apturiet dzinēju unizņemiet drošības atslēgu.Sazinieties ar servisa centru, lai veiktupārbaudi, nomaiņu vai remontu (par. 8.1).
8. Zems akumulatoradarbības ilgums autonomā režīmā.	Smagi ekspluatācijas apstākļi arpalielinātu strāvas patēriņu.	Optimizējiet darba apstākļus (par. 7.2.1).
	Darba vajadzībām nepiemērotsakumulators.	Izmantojiet otru akumulatoru vai akumulatoruar lielāku kapacitāti (par. 15.1).
9. Ar akumulatoru lā-dētāju neizdodasuzlādēt akumulatoru.	Akumulators ir nepareizi uzstādītsakumulatoru lādētājā.	Pārbaudiet, vai savienojumsir pareizs (par. 7.2.3).
	Nepiemēroti vides apstākļi. Veiciet uzlādēšanu vietā ar piemērotutemperatūru (sk. akumulatora/akumulatoru lādētāja rokasgrāmatu).
	Netīri kontakti. Iztīriet kontaktus.
	Akumulatoru lādētājam netiekpadota elektroenerģija.	Pārbaudiet, vai ir iesprausta kontaktdakšaun vai elektrības tīkla rozetē ir spriegums.
	Bojāts akumulatoru lādētājs. Nomainiet, izmantojot originālo rezerves daļu.
		Ja problēma nepazūd, sk. akumulatora/akumulatoru lādētāja rokasgrāmatu.
Ja problēmas pēc iepriekšminēto darbību veikšanas neizzūd, sazināties ar vietējo dīleri.
TRAUCĒJUMS IESPĒJAMS CĒLONIS RISINĀJUMS
1. Darbinot slēdzi, dzinējs nedarbojas	Drošības atslēga nav ievietota vai ir ievietota nepareizi.	levietojiet atslēgu (par. 6.3).
	Drošības atslēga ir pozīcijā “OFF” (izslēgts).	Pārslēdziet drošības atslēga nav pozīcijā “ON” (ieslēgts) (6.3. sad.).
	Akumulators nav uzstādīts vai ir uzstādīts nepareizi.	Atveriet durtiņas un pārliecinieties, ka akumulators ir pareizi ievietots (par. 7.2.3).
	Akumulators izlādējies. Pārbaudiet akumulatora uzlādes līmeni un uzlādējies akumulatoru (par. 7.2.2).
	Nepareiza akumulatoru kombinācija.	Pārbaudiet pareizo akumulatoru kombināciju, ievērojot tabulā “Tehniskie dati” sniegtos norādījumus.
2. Motors apstājas, un iekārta izdod skaņas signālu.	Akumulators ir uzstādīts nepareizi. Atveriet	durtiņas un pārliecinieties, ka akumulators ir pareizi ievietots (par. 7.2.3).
	Akumulators izlādējies. Pārbaudiet akumulatora uzlādes līmeni un uzlādējies akumulatoru (par. 7.2.2).
	Termiskās aizsardzības ieslēgšanās dzinēja pārkaršanas dēļ.	Uzgaidiet vismaz 5 minūtes un tad atkārtoti iedarbiniet mašīnu.
	Griezējierīce iestrēgusi. Apturiet mašīnu,	znemiet drošības atslēgu, uzvelciet darba cimdus.Pārbaudiet un likvidējiet iespējamu aizsērējumu mašīnas apakšējā daļā (par. 7.3.2), kas traucē griezējierīcei griezties.Ja problēma nepazūd, sazinieties ar servisa centru, lai veiktu pārbaudi, nomaiņu vai remontu (par. 8.1).
	Mašīnas avārija Izņemiet drošības atslēgu	unsazinieties ar servisa centru, lai veiktu pārbaudi, nomaiņu vai remontu.
3. Zāli ir grūti nopļaut.	Griezējierīce ir sliktā stāvoklī.	Sazinieties ar servisa centru, lai uzasinātu vai nomainītu griezējierīci.
4. Darba laikā rodas pārmērīgs troksnis un/vai vibrācijas.	Izlodzījies griezējierīces stiprinājums vai griezējierīce ir bojāta.	Nekavējoties apturiet dzinēju un izņemiet drošības atslēgu.Sazinieties ar servisa centru, lai veiktu pārbaudi, nomaiņu vai remontu (par. 8.1).
5. Zems akumulatora darbības ilgums autonomā režimā.	Smagi ekspluatācijas apstāklī ar palielinātu strāvas patēriņu.	Optimizējiet darba apstākļus (par. 7.2.1).
	Darba vajadzībām nepiemērots akumulators.	Izmantojiet otru akumulatoru vai akumulatoru ar lielāku kapacitāti (par. 15.1).
6. Ar akumulatoru lā-dētāju neizdodasuzlādēt akumulatoru.	Akumulators ir nepareizi uzstādītsakumulatoru lādētājā.	Pārbaudiet, vai savienojumsir pareizs (par. 7.2.3).
	Nepiemēroti vides apstākļi. Veiciet uzlādēšanu vietā ar piemērotutemperatūru (sk. akumulatora/akumulatoru lādētāja rokasgrāmatu).
	Netīri kontakti. Iztīriet kontaktus.
	Akumulatoru lādētājam netiekpadota elektroenerģija.	Pārbaudiet, vai ir iesprausta kontaktdakšaun vai elektrības fīkla rozetē ir spriegums.
	Bojāts akumulatoru lādētājs. Nomainiet, izmantojot originālo rezerves daļu.
		Ja problēma nepazūd, sk. akumulatora/akumulatoru lādētāja rokasgrāmatu.

15. PIEDERUMI PĒC PASŪTĪJUMA

15.1 AKUMULATORI

Ir pieejami akumulatori ar dažādiem kapacitātes līmeņiem, kas paredzēti dažādām darba vajadzībām (att.25). Šai mašīnai apstiprināto akumulatoru saraksts ir atrodams tabulā "Tehniskie dati".

15.2 AKUMULATORU LĀDĒTĀJS

Šo ierīci izmanto akumulatoru uzlādēšanai (att.26).

ИНДЕКС

1. ОПШТИ ИНФОРМАЦИИ 1

LV • Sīs lietotāja rokasgrāmatas saturs un attēli ir veidoti tikai ST. S.p.A. un ir aizsargāti ar autortiesībām. Jebkāda dokumenta vai tā daļas prettiesiska kopēšana vai pārveide ir stingri aizliegta.
