MANUALE UTENTE Multiclip 750 S AE STIGA

Tosaerba a batteria con conducente a piedi

MANUALE DI ISTRUZIONI

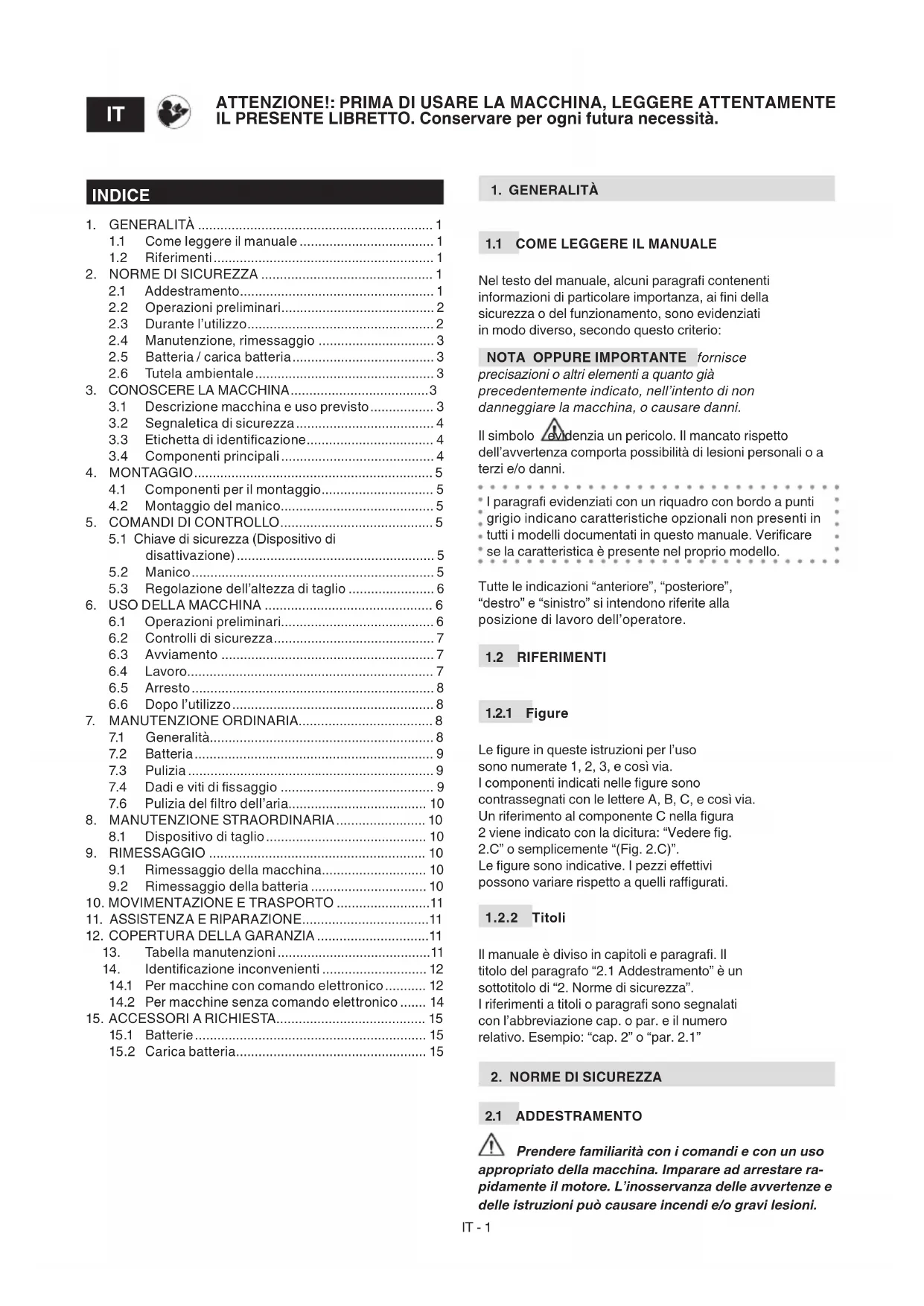

ATTENZIONE: prima di usare la macchina, leggere attentamente il presente libretto.

Codice dispositivo di taglio

Livello di pressione acustica

Livello di potenza acustica garantito dB(A) 86

Livello di vibrazioni

Nel testo del manuale, alcuni paragra contenenti informazioni di particolare importanza, ai ni della sicurezza o del funzionamento, sono evidenziati in modo diverso, secondo questo criterio: NOTA OPPURE IMPORTANTE fornisce precisazioni o altri elementi a quanto già precedentemente indicato, nell’intento di non danneggiare la macchina, o causare danni. Il simbolo evidenzia un pericolo. Il mancato rispetto dell’avvertenza comporta possibilità di lesioni personali o a terzi e/o danni. I paragra evidenziati con un riquadro con bordo a punti grigio indicano caratteristiche opzionali non presenti in tutti i modelli documentati in questo manuale. Vericare se la caratteristica è presente nel proprio modello. Tutte le indicazioni “anteriore”, “posteriore”, “destro” e “sinistro” si intendono riferite alla posizione di lavoro dell’operatore.

Le gure in queste istruzioni per l’uso sono numerate 1, 2, 3, e così via. I componenti indicati nelle gure sono contrassegnati con le lettere A, B, C, e così via. Un riferimento al componente C nella gura 2 viene indicato con la dicitura: “Vedere g. 2.C” o semplicemente “(Fig. 2.C)”. Le gure sono indicative. I pezzi eettivi possono variare rispetto a quelli ragurati.

Il manuale è diviso in capitoli e paragra. Il titolo del paragrafo “2.1 Addestramento” è un sottotitolo di “2. Norme di sicurezza”. I riferimenti a titoli o paragra sono segnalati con l’abbreviazione cap. o par. e il numero relativo. Esempio: “cap. 2” o “par. 2.1”

Prendere familiarità con i comandi e con un uso appropriato della macchina. Imparare ad arrestare ra- pidamente il motore. L’inosservanza delle avvertenze e delle istruzioni può causare incendi e/o gravi lesioni. ATTENZIONE!: PRIMA DI USARE LA MACCHINA, LEGGERE ATTENTAMENTE IL PRESENTE LIBRETTO. Conservare per ogni futura necessità.

2.4 Manutenzione, rimessaggio ............................... 3

3.3 Etichetta di identicazione .................................. 4

5.1 Chiave di sicurezza (Dispositivo di

5.3 Regolazione dell’altezza di taglio ....................... 6

9.1 Rimessaggio della macchina ............................ 10

9.2 Rimessaggio della batteria ............................... 10

14.1 Per macchine con comando elettronico ........... 12

14.2 Per macchine senza comando elettronico ....... 14

• Non permettere mai che la macchina venga utilizzata da bambini o da persone che non abbiano la necessaria dimestichezza con le istruzioni. Le leggi locali possono ssare un’età minima per l’utilizzatore.

• L’apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità siche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all’uso sicuro dell’apparecchio e alla comprensione dei pericoli ad esso inerenti. I bambini non devono giocare con l’apparecchio. La pulizia e la manutenzione destinata ad essere eettuata dall’utilizzatore non deve essere eettuata da bambini senza sorveglianza.

• Non utilizzare mai la macchina se l’utilizzatore è in condizione di stanchezza o malessere, oppure ha assunto farmaci, droghe, alcool o sostanze nocive alle sue capacità di riessi e attenzione.

• Non trasportare bambini o altri passeggeri.

• Ricordare che l’operatore o utilizzatore è responsabile di incidenti e imprevisti che si possono vericare ad altre persone o alle loro proprietà. Rientra nella responsabilità dell’utilizzatore la valutazione dei rischi potenziali del terreno su cui si deve lavorare, nonché prendere tutte le precauzioni necessarie per garantire la sua e altrui sicurezza, in particolare sui pendii, terreni accidentati, scivolosi o instabili.

• Nel caso si voglia cedere o prestare ad altri la macchina, assicurarsi che l’utilizzatore prenda visione delle istruzioni d’uso contenute nel presente manuale.

2.2 OPERAZIONI PRELIMINARI

Dispositivi protezione individuale (DPI)

• Indossare indumenti adeguati, calzature da lavoro resistenti con suole antiscivolo, e pantaloni lunghi. Non azionare la macchina a piedi scalzi o con sandali aperti. Indossare cue di protezione dell’udito.

• L’impiego di protezioni acustiche può ridurre la capacità di sentire eventuali avvertenze (grida o allarmi). Prestare la massima attenzione a quanto accade attorno all’area di lavoro.

• Indossare guanti di lavoro in tutte le situazioni di rischio per le mani.

• Non indossare sciarpe, camici, collane, braccialetti, indumenti con parti svolazzanti, o provvisti di lacci o cravatte e comunque accessori pendenti o larghi che potrebbero impigliarsi nella macchina o in oggetti e materiali presenti sul luogo di lavoro.

• Raccogliere adeguatamente i capelli lunghi. Area di lavoro / Macchina

• Ispezionare a fondo tutta l’area di lavoro e togliere tutto ciò che potrebbe venire espulso dalla macchina o danneggiare il dispositivo di taglio/ organi rotanti (sassi, rami, li di ferro, ossi, ecc.).

• Non usare la macchina in ambienti a rischio di esplosione, in presenza di liquidi inammabili, gas o polvere. Gli utensili elettrici generano scintille che possono incendiare la polvere o i vapori.

• Lavorare solamente alla luce del giorno o con buona luce articiale e in condizioni di buona visibilità.

• Allontanare persone, bambini e animali dall’area di lavoro. È necessario che i bambini vengano sorvegliati da un altro adulto.

• Evitare di lavorare nell’erba bagnata, sotto la pioggia e con rischio di temporali, specialmente con probabilità di lampi.

• Non esporre la macchina alla pioggia o ambienti bagnati. L’acqua che penetra in un utensile aumenta il rischio di scossa elettrica.

• Prestare particolare attenzione alle irregolarità del terreno (dossi, cunette), ai pendii, ai pericoli nascosti e alla presenza di eventuali ostacoli che potrebbero limitare la visibilità.

• Prestare molta attenzione in prossimità di dirupi, fossi o argini. La macchina si può ribaltare se una ruota oltrepassa un bordo o se il bordo cede.

• Lavorare nel senso trasversale del pendio e mai nel senso salita/discesa, facendo molta attenzione ai cambi di direzione, accertandosi del proprio punto di appoggio e assicurandosi che le ruote non incontrino ostacoli (sassi, rami, radici, ecc) che potrebbero causare scivolamento laterale o perdita di controllo della macchina.

• Quando si utilizza la macchina vicino alla strada, fare attenzione al traco. Comportamenti

• Prestare attenzione quando si procede in retromarcia o all’indietro. Guardare dietro di sè prima e durante la retromarcia per assicurarsi che non vi siano ostacoli.

• Non correre mai, ma camminare.

• Evitare di farsi tirare dal raserba.

• Tenere sempre mani e piedi lontani dal dispositivo di taglio sia durante l’avviamento sia durante l’utilizzo della macchina.

• Attenzione: l’elemento di taglio continua a ruotare per qualche secondo anche dopo il suo disinnesto o dopo lo spegnimento del motore.

• Stare sempre lontani dall'apertura di scarico. In caso di rotture o incidenti durante il lavoro, arrestare immediatamente il motore e allontanare la macchina in modo da non provocare ulteriori danni; nel caso di incidenti con lesioni personali o a terzi, attivare immediatamente le procedure di pronto soccorso più adeguate alla situazione in atto e rivolgersi ad una Struttura Sanitaria per le cure necessarie. Rimuovere accuratamente eventuali detriti che potrebbero arreca- re danni o lesioni a persone o a animali qualora rima- nessero inosservati. Limitazioni all’uso

• Non utilizzare mai la macchina con protezioni danneggiate, mancanti o non correttamente posizionate (sacco di raccolta, protezione di scarico laterale, protezione di scarico posteriore).

• Non utilizzare la macchina se gli accessori/ utensili non sono installati nei punti previsti.

• Non disinserire, disattivare, rimuovere o manomettere i sistemi di sicurezza/microinterruttori presenti.

• Non sottoporre la macchina a sforzi eccessivi e non usare una macchina piccola per eseguire lavori pesanti; l’uso di una macchina adeguata riduce i rischi e migliora la qualità del lavoro.IT - 3

2.4 MANUTENZIONE, RIMESSAGGIO

Eettuare una regolare manutenzione ed un corretto rimessaggio preserva la sicurezza della macchina ed il livello delle sue prestazioni. Manutenzione

• Non usare mai la macchina con parti usurate o danneggiate. I pezzi guasti o deteriorati devono essere sostituiti e mai riparati.

• Durante le operazioni di regolazione della macchina, prestare attenzione ad evitare che le dita rimangano intrappolate fra il dispositivo di taglio in movimento e le parti sse della macchina. Il livello di rumorosità e di vibrazioni riportato nelle presenti istruzioni, sono valori massimi di utilizzo della macchina. L’impiego di un elemento di taglio sbi- lanciato, l’eccessiva velocità di movimento, l’assenza di manutenzione inuiscono in modo signicativo nelle emissioni sonore e nelle vibrazioni. Di conseguenza è necessario adottare delle misure preventive atte ad eliminare possibili danni dovuti ad un rumore elevato e alle sollecitazioni da vibrazioni; provvedere alla manu- tenzione della macchina, indossare cue antirumore, eettuare delle pause durante il lavoro. Rimessaggio

• Per ridurre il rischio di incendio, non lasciare contenitori con i materiali di risulta all’interno di un locale.

2.5 BATTERIA / CARICA BATTERIA

IMPORTANTE Le seguenti norme di sicurezza integrano le prescrizioni di sicurezza presenti nello specico libretto della batteria e del carica batteria allegato alla macchina.

• Per caricare la batteria utilizzare solo carica batteria raccomandati dal produttore. Un carica batteria inadeguato può provocare una scossa elettrica, un surriscaldamento o una fuoriuscita di liquido corrosivo della batteria.

• Utilizzare soltanto le batterie speciche previste per il vostro utensile. L’uso di altre batterie può provocare lesioni e rischio di incendio.

• Accertarsi che l’apparecchio sia spento prima di inserire la batteria. Montare una batteria in un apparecchio elettrico acceso può provocare incendi.

• Tenere la batteria non utilizzata lontana da fermagli per ucio, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che potrebbero provocare un corto circuito dei contatti. Un cortocircuito fra i contatti della batteria può comportare combustioni o incendi.

• Non usare il carica batteria in luoghi con presenza di vapori, sostanze inammabili o su superci facilmente inammabili, come carta, stoa, ecc. Durante la ricarica, il carica batteria si riscalda e potrebbe provocare un incendio.

• Durante il trasporto degli accumulatori, fare attenzione a che i contatti non vengano collegati fra loro e non usare contenitori metallici per il trasporto.

2.6 TUTELA AMBIENTALE

La tutela dell’ambiente deve essere un aspetto rilevante e prioritario nell’uso della macchina, a benecio della convivenza civile e dell’ambiente in cui viviamo.

• Evitare di essere un elemento di disturbo nei confronti del vicinato. Utilizzare la macchina solamente in orari ragionevoli (non al mattino presto o alla sera tardi quando le persone potrebbero essere disturbate).

• Seguire scrupolosamente le norme locali per lo smaltimento di imballi, parti deteriorate o qualsiasi elemento a forte impatto ambientale; questi riuti non devono essere gettati nella spazzatura, ma devono essere separati e conferiti agli appositi centri di raccolta, che provvederanno al riciclaggio dei materiali.

• Seguire scrupolosamente le norme locali per lo smaltimento dei materiali di risulta.

• Al momento della messa fuori servizio, non abbandonare la macchina nell’ambiente, ma rivolgersi a un centro di raccolta, secondo le norme locali vigenti. Non gettare le apparecchiature elettriche tra i riuti domestici. Secondo la Direttiva Europea 2012/19/UE sui riuti di apparecchiature elettriche ed elettroniche e la sua attuazione in conformità alle norme nazionali, le apparecchiature elettriche esauste devono essere raccolte separatamente, al ne di essere reimpiegate in modo eco-compatibile. Se le apparecchiature elettriche vengono smaltite in una discarica o nel terreno, le sostanze nocive possono raggiungere la falda acquifera ed entrare nella catena alimentare, danneggiando la vostra salute e benessere. Per informazioni più approfondite sullo smaltimento di questo prodotto, contattare l’Ente competente per lo smaltimento dei riuti domestici o il vostro Rivenditore. Alla ne della loro vita utile, smaltire le batterie con la dovuta attenzione per il nostro ambiente. La batteria contiene materiale che è pericoloso per voi e per l’ambiente. Essa deve essere rimossa e smaltita separatamente in una struttura che accetta le batterie agli ioni di litio. La raccolta dierenziata di prodotti e imballaggi usati, consente il riciclaggio dei materiali e la riutilizzazione. Il riutilizzo dei materiali riciclati aiuta a prevenire l’inquinamento ambientale e riduce la domanda di materie prime.

Questa macchina è un tosaerba con conducente a piedi. La macchina si compone essenzialmente di un motore, che aziona un dispositivo di taglio racchiuso in un carter, dotato di ruote e di un manico. L’operatore è in grado di condurre la macchina e di azionare i comandi principali mantenendosi sempre dietro al manico, e quindi a distanza di sicurezza dal dispositivo di taglio rotante.IT - 4 L’allontanamento dell’operatore dalla macchina provoca l’arresto del motore e del dispositivo rotante entro alcuni secondi.

Questa macchina è progettata e costruita per il taglio dell’erba in giardini e aree erbose, di estensione rapportata alla capacità di taglio, eseguita con la presenza di un operatore a piedi. In generale questa macchina può: Tagliare l’erba, sminuzzarla e depositarla sul terreno (eetto “mulching”). L’utilizzo di particolari accessori, previsti dal Costruttore come equipaggiamento originale o acquistabili separatamente, permette di eettuare questo lavoro secondo varie modalità operative illustrate in questo manuale o nelle istruzioni che accompagnano i singoli accessori.

Qualsiasi altro impiego, diorme da quelli sopra citati, può rivelarsi pericoloso e causare danni a persone e/o cose. Rientrano nell’uso improprio (come esempio, ma non solo): – Trasportare sulla macchina altre persone, bambini o animali poiché potrebbero cadere e procurarsi lesioni gravi o pregiudicare una guida sicura. – Farsi trasportare dalla macchina. – Usare la macchina per trainare o spingere carichi. – Azionare il dispositivo di taglio nei tratti non erbosi. – Utilizzare la macchina per la raccolta di foglie o detriti. – Usare la macchina per regolarizzare siepi, o per il taglio di vegetazione di tipo non erboso. – Utilizzare la macchina in più di una persona. IMPORTANTE L’uso improprio della macchina comporta il decadimento della garanzia e il declino di ogni responsabilità del Costruttore, riversando sull’utilizzatore gli oneri derivanti da danni o lesioni proprie o a terzi.

3.1.3 Tipologia di utente

Questa macchina è destinata all’utilizzo da parte di consumatori, cioè operatori non professionisti. È destinata ad un “uso hobbistico”. IMPORTANTE La macchina dev’essere utilizzata da un solo operatore.

3.2 SEGNALETICA DI SICUREZZA

Sulla macchina compaiono vari simboli (Fig.2). La loro funzione è quella di ricordare all’operatore i comportamenti da seguire per utilizzarla con l’attenzione e la cautela necessari. Signicato dei simboli: Attenzione. Leggere le istruzioni prima di usare la macchina. Pericolo! Rischio di espulsione di oggetti. Tenere le persone al di fuori dell’area di lavoro, durante l’uso. Solo per rasaerba con motore termico. Attenzione al dispositivo di taglio tagliente. Non introdurre mani o piedi all’interno dell’alloggiamento del dispositivo di taglio. Il dispositivo di taglio continua a girare anche dopo lo spegnimento del motore. Togliere la chiave di sicurezza (dispositivo di disattivazione) prima della manutenzione. Pericolo! Rischio di tagli. Dispositivo di taglio in movimento. Non introdurre mani o piedi all’interno dell’alloggiamento del dispositivo di taglio. IMPORTANTE Le etichette adesive rovinate o divenute illeggibili devono essere sostituite. Richiedere le nuove etichette al proprio centro di assistenza autorizzato.

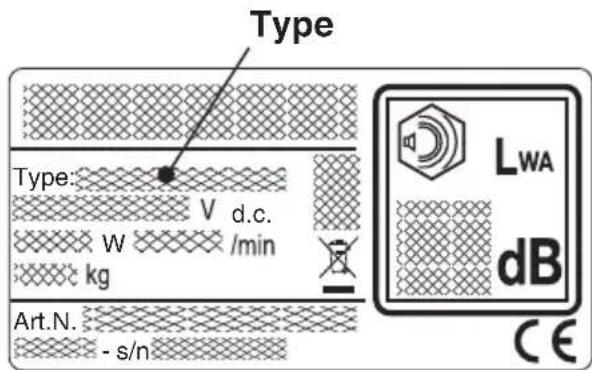

3.3 ETICHETTA DI IDENTIFICAZIONE

L’etichetta di identicazione riporta i seguenti dati (Fig.1).

1. Livello potenza sonora.

2. Marchio di conformità CE.

3. Anno di fabbricazione.

4. Tipo di macchina.

5. Numero di matricola.

6. Nome e indirizzo del Costruttore.

8. Velocità mass. di funzionamento motore.

10. Tensione e frequenza di alimentazione.

11. Grado di protezione elettrica.

12. Potenza nominale.

Trascrivere i dati di identicazione della macchina negli appositi spazi dell’etichetta riportata nel retro della copertina. IMPORTANTE Utilizzare i dati di identicazione riportati sull’etichetta di identicazione prodotto ogni volta che si contatta l’ocina autorizzata. IMPORTANTE L’esempio della dichiarazione di conformità si trova nelle ultime pagine del manuale.

3.4 COMPONENTI PRINCIPALI

La macchina è costituita dai seguenti componenti principali, a cui corrispondono le seguenti funzionalità (Fig.1): A. Chassis: è il carter che racchiude il dispositivo di taglio rotante. B. Motore: fornisce il movimento sia del dispositivo di taglio che della trazione alle ruote (se prevista). C. Dispositivo di taglio: è l’elemento preposto al taglio dell’erba.IT - 5

Manico: è la postazione di lavoro dell’operatore. La sua lunghezza fa si che l’operatore durante il lavoro mantenga sempre la distanza di sicurezza dal dispositivo di taglio rotante.

Batteria (se non fornita con la macchina, vedi cap. 15 “accessori a richiesta”): fornisce l’energia per l’avviamento del motore; le sue caratteristiche e norme d’uso sono descritte in uno specico manuale. F. è la leva che abilita l’innesto del dispositivo di taglio e della trazione. Il motore si arresta automaticamente al rilascio di entrambe le leve. G. è la leva che innesta la trazione alle ruote e permette l’avanzamento della macchina.

La chiave attiva / disattiva il circuito elettrico della macchina. Carica batteria (se non fornito con la macchina, vedi cap. 15 “accessori a richiesta”): dispositivo che si utilizza per ricaricare la batteria.

Le norme di sicurezza da seguire sono descritte al cap. 2. Rispettare scrupolosamente tali indicazioni per non incorrere in gravi rischi o pericoli. Per motivi di magazzinaggio e trasporto, alcuni componenti della macchina non sono assemblati direttamente in fabbrica, ma devono essere montati dopo la rimozione dall’imballo, seguendo le istruzioni seguenti. Lo sballaggio e il completamento del montaggio devono essere eettuati su una supercie piana e so- lida, con spazio suciente alla movimentazione della macchina e degli imballi, avvalendosi sempre degli attrezzi appropriati. Non utilizzare la macchina prima di aver portato a termine le indicazioni della sezione “MONTAGGIO”.

4.1 COMPONENTI PER IL MONTAGGIO

Nell’imballo sono compresi i componenti per il montaggio.

4.1.1 Disimballaggio

1. Aprire l’imballo con cautela, con attenzione

a non smarrire componenti.

2. Consultare la documentazione inclusa nella

scatola, comprese le presenti istruzioni.

3. Estrarre dalla scatola tutti i componenti non montati.

4. Smaltire la scatola e gli imballi nel

rispetto delle normative locali. Prima di eettuare il montaggio, vericare che la chiave di sicurezza non sia inserita nella sua sede.

4.2 MONTAGGIO DEL MANICO

• Tipo “I” Assemblare il manico come illustrato nella (Fig.3).

• Tipo “II” Assemblare il manico come illustrato nella (Fig.4).

• Tipo “II” Assemblare il manico come illustrato nella (Fig.5).

La chiave (Fig.6.A), posta all’interno del vano batteria, attiva e disattiva il circuito elettrico della macchina. Rimuovendo la chiave, si disattiva completamente il circuito elettrico per impedire un uso incontrollato della macchina. IMPORTANTE Rimuovere la chiave di sicurezza ogni qualvolta si lasci la macchina inutilizzata o incustodita. Per alcuni modelli dove previsto portare la chiave su “ON” per attivare il circuito elettrico della macchina, abilitandone l’accensione. Portare la chiave su “OFF” per disattivare completamente il circuito elettrico per impedire un uso incontrollato della macchina.

La leva presenza operatore (Fig.7.A) abilita l’innesto del dispositivo di taglio. Si trova in posizione anteriore il manico. Premere il pulsante di sicurezza (Fig.7.C) e portare la leva verso il manico per avviare il dispositivo di taglio. Il motore si arresta automaticamente e tutte le funzioni si disabilitano al rilascio della leva. NOTA L’innesto del dispositivo di taglio è possibile solo premendo il pulsante giallo sulla destra del manico e portando la leva presenza operatore verso il manico.IT - 6

5.2.2 Pulsante di accensione

Il pulsante di accensione (Fig.8.A) si utilizza per:

Accensione della macchina. Premendo il pulsante (Fig.8.A) il LED (Fig.8.B) si accende e la macchina è pronta all’utilizzo. NOTA L’accensione della macchina è possibile solo se la leva presenza operatore e la leva trazione sono rilasciate. NOTA Se la macchina non viene utilizzata, dopo 15 secondi il LED si spegne ed occorre ripetere l’operazione sopra citata.

Innesto del dispositivo di taglio. NOTA L’innesto del dispositivo di taglio è possibile solo con la leva presenza operatore premuta contro il manico (vedi par. 6.3).

Disinnesto del dispositivo di taglio. Con dispositivo di taglio innestato, rilasciare la leva presenza operatore (Fig.7.A); il dispositivo di taglio si arresta mantenendo la macchina accesa.

5.2.3 Leva innesto trazione

IMPORTANTE L’avviamento del motore deve avvenire sempre con la trazione disinnestata. Innesta la trazione alle ruote e permette l’avanzamento della macchina. Si trova in posizione posteriore il manico. Trazione innestata. L’avanzamento del rasaerba avviene con la leva spinta contro il manico (Fig.7.B). Il rasaerba smette di avanzare al rilascio della leva. IMPORTANTE Evitare di tirare all’indietro la macchina con la trazione innestata. Per alcuni modelli è possibile regolare la velocità di avanzamento tramite la manopola di selezione presente sulla destra del manico (Fig.8.C). Si possono selezionare 6 diversi livelli di velocità.

1. Velocità massima (circa 5 Km/h).

2. Velocità minima (circa 2,5 Km/h).

NOTA L’ultimo livello di velocità selezionato rimane impostato anche dopo lo spegnimento della macchina.

5.2.4 Pulsante “ECO”

La funzione “ECO” permette di risparmiare energia durante il taglio dell’erba ottimizzando l’autonomia della batteria. Per attivare o disattivare la funzione “Eco” premere il pulsante (Fig.8.D). Questa funzione si disattiva sempre ogni qualvolta si rilasciano le leve presenza operatore. NOTA Si sconsiglia l’uso della funzione “ECO” in condizioni di taglio gravose (taglio con erba densa, alta, umida).

5.3 REGOLAZIONE DELL’ALTEZZA DI TAGLIO

Tramite l’abbassamento o sollevamento dello chassis, l’erba può essere tagliata a diverse altezze di taglio. Eseguire l’operazione a dispositivo di taglio fer- mo. La regolazione dell’altezza di taglio si eettua per mezzo dell’apposita leva (Fig.9.A) che solleva o abbassa lo chassis no alla posizione desiderata.

6. USO DELLA MACCHINA

Le norme di sicurezza da seguire sono descritte al cap. 2. Rispettare scrupolosamente tali indicazioni per non incorrere in gravi rischi o pericoli.

6.1 OPERAZIONI PRELIMINARI

Prima di iniziare a lavorare, è necessario eettuare una serie di controlli e di operazioni, per assicurare che il lavoro si svolga in modo procuo e nella massima sicurezza: Accertarsi che la chiave di sicurezza non sia inserita nella sua sede. Mettere la macchina in posizione orizzontale e ben appoggiata sul terreno.

6.1.1 Controllo della batteria

Prima di utilizzare la macchina per la prima volta dopo l’acquisto, procedere alla completa ricarica della batteria, seguendo le indicazioni contenute nel libretto della batteria. Prima di ogni utilizzo vericare lo stato di carica della batteria seguendo le indicazioni contenute nel libretto della batteria.IT - 7

6.1.2 Regolazione dell’altezza di taglio

Regolare l’altezza di taglio come indicato al (par. 5.3).

6.2 CONTROLLI DI SICUREZZA

Eseguire i seguenti controlli di sicurezza e vericare che i risultati corrispondano a quanto riportato nelle tabelle. Eettuare sempre i controlli di sicurezza prima dell’uso.

6.2.1 Controllo di sicurezza generale

Oggetto Risultato Impugnature Pulite, asciutte. Manico Fissato correttamente e saldamente alla macchina. Dispositivo di taglio Pulito, non danneggiato o usurato. Comando interruttore Leva presenza operatore Leva innesto trazione La leva deve avere un movimento libero, non forzato e al rilascio deve tornare automaticamente e rapidamente nella posizione neutra. Batteria Nessun danno al suo involucro, nessun tralamento di liquido. Viti/dadi sulla macchina e sul dispositivo di taglio Ben serrati (non allentati). Passaggi dell’aria di rareddamento Non ostruiti. Macchina Nessun segno di danneggiamento o usura.

6.2.2 Test di funzionamento della macchina

1. Avviare la macchina e

innestare il dispositivo di taglio (par.6.3).

2. Rilasciare la leva

presenza opera- tore (Fig.15.A).

1. Il dispositivo di taglio

2. La leva deve tornare

automaticamente e rapidamente nella posizione neutra, il motore deve spegner- si e il dispositivo di taglio deve arrestarsi entro alcuni secondi.

1. Avviare la macchina

(par. 6.3) e azionare la leva trazione (par.

1. Le ruote fanno avan-

no e la macchina smette di avanzare. Guida di prova Nessuna vibrazione anomala. Nessun suono anomalo. Se uno qualsiasi dei risultati si discosta da quan- to indicato nelle tabelle, non utilizzare la macchina! Rivolgersi ad un centro di assistenza per i controlli del caso e per la riparazione.

NOTA Eettuare l’avviamento su una supercie piana e priva di ostacoli o erba alta. NOTA Vericare la corretta combinazione delle batterie, seguendo le istruzioni fornite nella tabella “Dati Tecnici”.

1. Aprire lo sportello di accesso al

vano batteria (Fig.10.A).

2. Inserire correttamente le batterie nel loro

alloggiamento (par. 7.2.3) spingendole a fondo no ad avvertire il “clic” che la blocca in posizione e assicura il contatto elettrico.

3. Inserire a fondo la chiave di sicurezza (Fig 11.A).

Dove previsto ruotare la chiave in posizione “ON”.

4. Richiudere completamente lo sportello.

5. Nei modelli con avviamento con pulsante di

accensione premere il pulsante di accensione (Fig. 12.A). Il LED resta acceso per 15 secondi.

6. Innestare il dispositivo di taglio premendo

prima il pulsante di sicurezza (Fig.13.B) e poi premendo la leva presenza operatore (Fig.13.A).

7. Per innestare la trazione premere la leva

posteriore il manico (Fig.13.C).

IMPORTANTE Durante il lavoro mantenere sempre la distanza di sicurezza dal dispositivo di taglio, data dalla lunghezza del manico. L’autonomia delle batterie (e quindi la supercie di prato lavorabile prima della ricarica) è condizionata da vari fattori descritti al (par. 7.2.1). Durante l’uso, viene visualizzato lo stato di carica delle batterie (percentuale di carica rimasta) (Fig.8.E). IMPORTANTE Nel caso il motore si arresti per surriscaldamento durante il lavoro, è necessario attendere circa 5 minuti prima di poterlo riavviare.

6.4.1 Taglio dell’erba

1. Iniziare l’avanzamento ed il

taglio nella zona erbosa.IT - 8

2. Adeguare la velocità di avanzamento e

l’altezza di taglio (par. 5.3) alle condizioni del prato (altezza, densità e umidità dell’erba) e alla quantità di erba asportata. Nei modelli con trazione (par. 5.2.3): Si consiglia di non tagliare su terreni con pendenza superiore a 15°.

3. L’aspetto del prato sarà migliore se i tagli

saranno eettuati sempre alla stessa altezza e alternativamente nelle due direzioni (Fig.14).

• Evitare sempre di asportare una ingente quantità d’erba. Non asportare mai più di un terzo dell’altezza totale dell’erba in una sola passata (Fig.14).

• Mantenere lo chassis sempre ben pulito (par. 7.3.1).

6.4.2 Consigli per mantenere un bel prato

• Per mantenere un prato di bell’aspetto, verde e soce, è necessario che sia tagliato regolarmente. Il prato può essere costituito da erbe di diverse tipologie. Con tagli frequenti, crescono maggiormente le erbe che sviluppano molte radici e formano una solida coltre erbosa; al contrario, se i tagli avvengono con minore frequenza, si sviluppano prevalentemente erbe alte e selvatiche (trifoglio. margherite. ecc.). La frequenza delle rasature deve essere rapportata alla crescita dell’erba, evitando che tra un taglio e l’altro l’erba cresca troppo.

• L’altezza ottimale dell’erba di un prato ben curato è di circa 4-5 cm e, con un solo taglio, non bisognerebbe asportare più di un terzo dell’altezza totale. Se l’erba è molto alta è meglio eseguire il taglio in due passate, a distanza di un giorno; la prima con i dispositivi di taglio ad altezza massima, e la seconda all’altezza desiderata.

• Un taglio troppo basso provoca strappi e diradamenti nel tappeto erboso, con un aspetto “a macchie”.

• Nei periodi più caldi e secchi è opportuno tenere l’erba leggermente più alta, per ridurre il disseccamento del terreno.

• È sempre preferibile tagliare l’erba con il prato ben asciutto. Non tagliare l’erba quando è bagnata; ciò può ridurre l’ecienza del dispositivo rotante per l’erba che vi si attacca e provocare strappi nel tappeto erboso.

• I dispositivi di taglio devono essere integri e ben alati, in modo che la recisione sia netta e senza sfrangiature che portano ad un ingiallimento delle punte.

Per arrestare la macchina:

Rilasciare la leva presenza operatore (Fig.15.A).

2. Nei modelli con avviamento con

pulsante di accensione premere il pulsante di accensione (Fig.12.A).

3. Attendere l’arresto del dispositivo di taglio.

Dopo aver arrestato la macchina, occorrono di- versi secondi prima che il dispositivo di taglio si arresti. IMPORTANTE Arrestare sempre la macchina.

• Durante gli spostamenti fra zone di lavoro.

• Nell’attraversamento di superci non erbose.

• Ogni volta che si rendesse necessario superare un ostacolo.

• Prima di regolare l’altezza di taglio.

• Ogni volta che si toglie o si rimonta il deettore di scarico laterale (se previsto).

2. Aprire lo sportello e rimuovere la chiave di sicurezza.

3. Rimuovere la batteria dalla sua sede e prov-

vedere alla sua ricarica (par 7.2.2).

4. Lasciare rareddare il motore prima di collo-

care la macchina in un qualsiasi ambiente.

5. Eettuare la pulizia (par. 7.3).

6. Controllare che non ci siano componenti allentati o

danneggiati. Se necessario, sostituire i componenti danneggiati e serrare eventuali viti e bulloni allentati o contattare il centro di assistenza autorizzato. IMPORTANTE Rimuovere la chiave di sicurezza ogni qualvolta si lasci la macchina inutilizzata o incustodita.

Le norme di sicurezza da seguire sono descritte al cap. 2. Rispettare scrupolosamente tali indicazioni per non incorrere in gravi rischi o pericoli. Prima di eettuare qualsiasi controllo, pulizia o intervento di manutenzione/regolazione sulla macchi- na:

• Arrestare la macchina.

• Togliere la chiave di sicurezza, (non lasciare mai la chiave inserita o alla portata di bambini o persone non idonee).

• Accertarsi che tutte le parti in movimento si siano completamente arrestate.

• Lasciare rareddare il motore prima di collocare la macchina in un qualsiasi ambiente.

• Leggere le relative istruzioni.

• Indossare indumenti adeguati, guanti da lavoro e occhiali di protezione.

• Le frequenze ed i tipi di intervento sono riassunti nella “Tabella manutenzioni”. La tabella ha lo scopo di aiutarvi a mantenere in ecienza e sicurezza la vostra macchina. In essa sono richiamati i principali interventi e la periodicità prevista per ciascuno di essi. Eseguire la relativa azione a seconda della prima scadenza che si verica.

• L’utilizzo di ricambi e accessori non originali e/o non correttamente montati potrebbe avere eetti negativi sul funzionamento e sulla sicurezza della macchina. Il costruttore declina qualsiasi responsabilità in caso di danni, incidenti o lesioni causati da detti prodotti.

• I ricambi originali vengono forniti dalle ocine di assistenza e dai rivenditori autorizzati.IT - 9 IMPORTANTE Tutte le operazioni di manutenzione e di regolazione non descritte in questo manuale devono essere eseguite dal vostro Rivenditore o da un Centro specializzato.

7.2.1 Autonomia della batteria

L’autonomia della batteria (e quindi la supercie di prato lavorabile prima della ricarica) è principalmente condizionata da: a. Fattori ambientali, che producono un maggiore fabbisogno di energia: – Taglio con erba densa, alta, umida. b. Ampiezza di taglio della macchina; maggiore è l’ampiezza, maggiore è il fabbisongo di energia. c. Comportamenti dell’operatore, che dovrebbe evitare: – Accensioni e spegnimenti frequenti durante il lavoro. – Un’altezza di taglio troppo bassa in relazione alle condizioni dell’erba. – Una velocità di avanzamento troppo elevata per la quantità di erba da asportare. NOTA Durante il lavoro la batteria è protetta contro lo scaricamento totale tramite un dispositivo di protezione che spegne la macchina e ne blocca il funzionamento. Per ottimizzare l’autonomia della batteria è sempre opportuno: – Tagliare l’erba quando il prato è asciutto. – Tagliare l’erba frequentemente in modo da non farle raggiungere un’altezza elevata. – Impostare un’altezza di taglio maggiore quando l’erba è molto alta ed eseguire una seconda passata ad altezza inferiore. – Non usare la macchina in funzione “mulching” con erba molto alta. – Utilizzare la funzione “Eco” (par. 5.2.4). Nel caso si volesse utilizzare la macchina in sessioni di lavoro più lunghe rispetto a quanto consentito dalla batteria standard, è possibile: – Acquistare una seconda batteria standard per sostituire immediatamente la batteria scarica, senza pregiudicare la continuità di utilizzo. – Acquistare una batteria con autonomia maggiorata rispetto alla batteria standard (par. 15.1).

7.2.2 Rimozione e ricarica della batteria

1. Aprire lo sportello di accesso al vano batte-

ria ed estrarre la chiave di sicurezza.

2. Premere il pulsante posto sulla batte-

ria (Fig.16.A) e rimuoverla (Fig.16.B).

3. Inserire la batteria (Fig.17.B) nel suo allog-

giamento del carica batteria (Fig.17.C).

4. Collegare il carica batteria a una presa

di corrente, con tensione corrisponden- te a quella indicata sulla targhetta.

5. Procedere alla completa ricarica, se-

guendo le indicazioni contenute nel li- bretto della batteria /carica batteria. NOTA La batteria è dotata di una protezione che impedisce la ricarica se la temperatura ambiente non è compresa fra 0 e +45 °C. NOTA La batteria può essere ricaricata in ogni momento, anche parzialmente, senza il rischio di danneggiarla.

7.2.3 Rimontaggio della batteria sulla macchina

Completata la ricarica:

1. Rimuovere la batteria dal suo alloggiamen-

to nel carica batteria (evitando di mantenerla a lungo sotto carica a ricarica conclusa).

2. Scollegare il carica batteria dalla rete elettrica.

3. Aprire lo sportello di accesso al vano batte-

ria (Fig.18.A), inserire la batteria (Fig.18.B) nel suo alloggiamento spingendola a fondo no ad avvertire il “clic” che la blocca in po- sizione e assicura il contatto elettrico. Richiudere completamente lo sportello.

Dopo ogni utilizzo, eettuare la pulizia attenendosi alle seguenti istruzioni.

7.3.1 Pulizia della macchina

• Assicurarsi sempre che le prese d’aria siano libere da detriti.

• Non usare getti d’acqua ed evitare di bagnare il motore e componenti elettrici (Fig.19).

• Non impiegare liquidi aggressivi per la pulizia dello chassis.

• Per ridurre il rischio di incendio, mantenere la macchina ed in particolare il motore liberi da residui d’erba, foglie o grasso eccessivo. Mantenere sempre le leve, il display e i pulsanti liberi da detriti.

7.3.2 Pulizia dell’assieme dispositivo di taglio

Rimuovere i detriti d’erba e il fango accumulati all’interno dello chassis per evitare che, disseccandosi, possano rendere dicoltoso il successivo avviamento. Inclinare la macchina lateralmente, accertandosi della stabilità della macchina prima di eseguire qualsiasi tipo di intervento. La verniciatura della parte interna dello chassis può staccarsi nel tempo per l’azione abrasiva dell’erba tagliata; in questo caso, intervenire tempestivamente ritoccando la verniciatura con una pittura antiruggine, per prevenire la formazione di ruggine che porterebbe alla corrosione del metallo.

7.4 DADI E VITI DI FISSAGGIO

Mantenere serrati dadi e viti, per essere certi che la macchina sia sempre in condizioni sicure di funzionamento.IT - 10

protezione (Fig.20.A) (Fig.21.A) svitando le viti (Fig.20.B) (Fig.21.B).

2. Solo per modello “MCS 500 Li 48 series”:

sganciare gli agganci (Fig.21.C).

3. Con una spazzola o con aria compressa

procedere quindi ad una accurata pulizia eliminando erba o sporcizia dalla zona attorno alla trasmissione e alla cinghia.

4. Rimontare sempre la protezione

L’elemento ltrante deve sempre essere mantenuto ben pulito e deve essere sostituito se rotto o danneggiato. Procedere come segue:

2. Togliere la griglia (Fig.22.A)

4. Soare sul ltro per rimuovere polvere

e detriti. Nel caso in cui rimanga dello sporco, lavare il ltro (Fig.23.A) in acqua ed asciugarlo con un panno pulito. IMPORTANTE Non usare benzina, detersivi o altro per la pulizia del ltro.

5. Pulire esternamente l’alloggiamento del

ltro da polvere, detriti o sporcizia.

6. Sistemare l’elemento ltrante (Fig.28.A) nel suo

alloggiamento (assicurandosi che sia ben asciutto).

7. Rimontare la griglia (Fig.27.A) e

Prima di eettuare qualsiasi controllo, pulizia o intervento di manutenzione/regolazione sulla macchi- na:

• Arrestare la macchina.

• Togliere la chiave di sicurezza, (non lasciare mai la chiave inserita o alla portata di bambini o persone non idonee).

• Accertarsi che tutte le parti in movimento si siano completamente arrestate.

• Lasciare rareddare il motore prima di collocare la macchina in un qualsiasi ambiente.

• Leggere le relative istruzioni.

• Indossare indumenti adeguati, guanti da lavoro e occhiali di protezione.

8.1 DISPOSITIVO DI TAGLIO

Un dispositivo di taglio mal alato strappa l’erba e provoca un ingiallimento del prato. Non toccare il dispositivo di taglio ntanto che non sia stata tolta la chiave e che il dispositivo di taglio non sia completamente fermo. Tutte le operazioni riguardanti i dispositivi di ta- glio (smontaggio, alatura, equilibratura, riparazione, rimontaggio e/o sostituzione) sono lavori impegnativi che richiedono una specica competenza oltre all’im- piego di apposite attrezzature; per ragioni di sicurezza, occorre pertanto che siano sempre eseguite presso un Centro Specializzato. Far sostituire sempre il dispositivo di taglio dan- neggiato, storto o usurato, assieme alle proprie viti, per mantenere l’equilibratura. IMPORTANTE Utilizzare sempre dispositivi di taglio originali, riportanti il codice indicato nella tabella “Dati Tecnici”. Data l’evoluzione del prodotto, i dispositivi di taglio citati nella tabella “Dati Tecnici” potrebbero essere sostituiti nel tempo da altri, con caratteristiche analoghe di intercambiabilità e sicurezza di funzionamento.

Quando la macchina deve essere rimessata:

1. Lasciare raffreddare il motore.

2. Rimuovere la chiave di sicurezza.

3. Eettuare la pulizia (par. 7.3).

4. Controllare che non ci siano componenti allentati o

danneggiati. Se necessario, sostituire i componenti danneggiati e serrare eventuali viti e bulloni allentati o contattare il centro di assistenza autorizzato.

5. Rimessare la macchina:

• In un ambiente asciutto.

• Al riparo dalle intemperie.

• Possibilmente ricoperta con un telo.

• In un luogo inaccessibile ai bambini.

• Assicurandosi di aver rimosso chiavi o utensili usati per la manutenzione.

9.2 RIMESSAGGIO DELLA BATTERIA

La batteria deve essere conservata all’ombra, al fresco e in ambienti privi di umidità. NOTA In caso di prolungata inattività, ricaricare la batteria ogni due mesi per prolugarne la durata.

10. MOVIMENTAZIONE E TRASPORTO

Ogni volta che è necessario movimentare, sollevare, trasportare o inclinare la macchina occorre: – Arrestare la macchina (par. 6.5).IT - 11 – Togliere la chiave di sicurezza. – Accertarsi che tutte le parti in movimento si siano completamente arrestate. – Indossare robusti guanti da lavoro. – Aerrare la macchina in punti che orano una presa sicura, tenendo conto del peso e della sua ripartizione. – Impiegare un numero di persone adeguato al peso della macchina e alle caratteristiche del mezzo di trasporto o del posto nel quale deve essere collocata o prelevata. – Assicurarsi che la movimentazione della macchina non causi danni o lesioni. Quando si trasporta la macchina con un automezzo o rimorchio, occorre: – Utilizzare rampe di accesso di resistenza, larghezza e lunghezza adeguate. – Caricare la macchina con il motore spento, a spinta, impiegando un numero adeguato di persone. – Abbassare l’assieme dispositivo di taglio. – Posizionarla in modo da non costituire pericolo per nessuno. – Bloccarla saldamente al mezzo di trasporto mediante funi o catene per evitarne il ribaltamento.

11. ASSISTENZA E RIPARAZIONE

Questo manuale fornisce tutte le indicazioni necessarie per la conduzione della macchina e per una corretta manutenzione di base eseguibile dall’utilizzatore. Tutti gli interventi di regolazione e manutenzione non descritti in questo manuale devono essere eseguiti presso il vostro Rivenditore o un Centro specializzato, che dispone delle conoscenze e delle attrezzature necessarie anché il lavoro sia correttamente eseguito, mantenendo il grado di sicurezza e le condizioni originali della macchina. Operazioni eseguite presso strutture inadeguate o da persone non qualicate comportano in decadimento di ogni forma di Garanzia e di ogni obbligo o responsabilità del Costruttore.

• Solo le ocine di assistenza autorizzate possono eettuare le riparazioni e la manutenzione in garanzia.

• Le ocine di assistenza autorizzate utilizzano esclusivamente ricambi originali. I ricambi e gli accessori originali sono stati sviluppati appositamente per le macchine.

• I ricambi e gli accessori non originali non sono approvati; l’impiego di ricambi ed accessori non originali compromette la sicurezza della macchina e solleva il Costruttore da ogni obbligo o responsabilità.

12. COPERTURA DELLA GARANZIA

Le condizioni di garanzia sono destinate solamente ai consumatori, cioè operatori non professionisti. La garanzia copre tutti i difetti di qualità dei materiali e di fabbricazione, accertati durante il periodo della garanzia dal vostro Rivenditore o da un Centro specializzato. L’applicazione della garanzia si limita alla riparazione o alla sostituzione del componente ritenuto difettoso. Si raccomanda di adare la macchina una volta all’anno ad un’ocina di assistenza autorizzata per la manutenzione, l’assistenza e il controllo dei dispositivi di sicurezza. L’applicazione della garanzia è subordinata ad una manutenzione regolare della macchina. L’utilizzatore dovrà seguire attentamente tutte le istruzioni fornite nella documentazione allegata. La garanzia non copre i danni conseguenti a:

• Mancata familiarizzazione con la documentazione di accompagnamento (Manuali di Istruzioni).

• Disattenzione, negligenza.

• Causa esterna (fulmine, urti, presenza di corpi estranei all’interno della macchina) o incidente.

• Uso e montaggio impropri o non consentiti dal costruttore.

• Scarsa manutenzione.

• Modica della macchina.

• Utilizzo di pezzi di ricambio non originali (pezzi adattabili).

• Utilizzo di accessori non forniti o non approvati dal costruttore. La garanzia non copre inoltre:

• Le operazioni di manutenzione ordinaria/ straordinaria (descritte nel manuale di istruzioni).

• La normale usura di materiali di consumo come cinghie di trasmissione, dispositivi di taglio, fari, ruote, bulloni di sicurezza e cablaggi.

• Deterioramento estetico della macchina dovuto al suo utilizzo.

• I supporti dei dispositivi di taglio.

• Le spese accessorie eventualmente connesse all’attivazione della garanzia, quali il trasferimento presso l’utilizzatore, il trasposto della macchina verso il Rivenditore, noleggio di attrezzature per la sostituzione o la chiamata ad una società esterna per tutti i lavori di manutenzione. L’utilizzatore è protetto dalle proprie leggi nazionali. I diritti dell’utilizzatore previsti dalle proprie leggi nazionali non sono in alcun modo limitati dalla presente garanzia.

13. TABELLA MANUTENZIONI

Intervento Periodicità Note MACCHINA Controllo di tutti i ssaggi Prima di ogni uso par. 7.4 Controlli di sicurezza / Verica dei comandi Prima di ogni uso par. 6.2 Verica del dispositivo di taglio Prima di ogni uso par. 6.2.1IT - 12 Verica dello stato di carica della batteria Prima di ogni uso * Ricarica della batteria Al termine di ogni uso par. 7.2.2 * Pulizia generale e controllo Al termine di ogni uso par. 7.3 Verica di eventuali danni presenti sulla macchina. Se necessario, contattare il centro di assistenza autorizzato. Al termine di ogni uso - Pulizia del ltro dell’aria Una volta al mese par. 7.6 Pulizia della trasmissione 1-2 volte all’anno par. 7.5 Sostituzione dispositivo di taglio - par. 8.1 *** Regolazione della trazione *** **

• Consultare il manuale della batteria/carica batteria. ** Operazione che deve essere eseguita dal vostro Rivenditore o da un Centro specializzato *** Operazione da eseguire ai primi cenni di malfunzionamento

Se gli inconvenienti perdurano dopo aver applicato i rimedi descritti, contattare il vostro Rivenditore.

INCONVENIENTE CAUSA PROBABILE RIMEDIO

1. Premendo il pulsante

di accensione, il LED non si accende. Chiave di sicurezza mancante o non inserita correttamente. Inserire la chiave (par. 6.3). Chiave di sicurezza in posizione “OFF”. Portare la chiave di sicurezza in posizione “ON” (par. 6.3). Batteria mancante o non inserita correttamente. Aprire lo sportello ed assicurarsi che la batteria sia ben alloggiata (par. 7.2.3). Batteria scarica. Controllare lo stato di carica e ricaricare la batteria (par. 7.2.2). Combinazione di batterie non corretta. Vericare la corretta combinazione delle batterie, seguendo le istruzioni fornite nella tabella “Dati Tecnici”.

2. Premendo il pulsante

di accensione, il LED non si accende e la macchina emette un segnale sonoro. Anomalia interna al motore. Togliere la chiave di sicurezza e contattare un Centro Assistenza per veriche, sostituzioni o riparazioni.IT - 13

3. Il motore si arresta

durante il lavoro. Batteria non inserita correttamente. Aprire lo sportello ed assicurarsi che la batteria sia ben alloggiata (par. 7.2.3). Batteria scarica. Controllare lo stato di carica e ricaricare la batteria (par.7.2.2).

4. Si accende il led di

pericolo (Fig.24.A) e la macchina emette un segnale sonoro. Dispositivo di taglio bloccato. Arrestare la macchina, togliere la chiave di sicurezza, indossare guanti da lavoro. Vericare e rimuovere eventuali ostruzioni presenti nella parte inferiore della macchina (par. 7.3.2) che impediscono la rotazione del dispositivo di taglio. Se l’inconveniente perdura Contattare un Centro Assistenza per veriche, sostituzioni o riparazioni (par. 8.1). Avaria della macchina Togliere la chiave di sicurezza e contattare un Centro Assistenza per veriche, sostituzioni o riparazioni. Sovraccorrente al motore della trazione per condizioni di lavoro gravose (trazione sotto sforzo). – Vericare che le ruote non siano bloccate ed eventualmente pulirle. – Vericare la pendenza del terreno su cui si sta lavorando (par. 6.4.1).

5. Lampeggia il led di

pericolo (Fig.24.A). Intervento della protezione termica per surriscaldamento della macchina. Attendere almeno 5 minuti e poi riavviare la macchina.

con dicoltà. Il dispositivo di taglio non è in buono stato. Contattare un centro assistenza per l’alatura o sostituzione del dispositivo di taglio.

7. Si avvertono rumori e/o

vibrazioni eccessive durante il lavoro. Fissaggio del dispositivo di taglio allentato o dispositivo di taglio danneggiato. Arrestare immediatamente il motore e togliere la chiave di sicurezza. Contattare un Centro Assistenza per veriche, sostituzioni o riparazioni (par. 8.1).

8. L’autonomia della

batteria è scarsa. Condizioni di utilizzo gravose con maggiore assorbimento di corrente. Ottimizzare l’utilizzo (par. 7.2.1). Batteria insuciente per le esigenze operative. Utilizzare una seconda batteria o una batteria maggiorata (par. 15.1).

9. Il carica batteria non

eettua la ricarica della batteria. Batteria non inserita correttamente nel carica batteria. Controllare che l’inserimento sia corretto (par. 7.2.3). Condizioni ambientali non idonee. Eseguire la ricarica in ambiente con temperatura adeguata (vedi libretto istruzioni della batteria/carica batteria). Contatti sporchi. Pulire i contatti. Mancanza di tensione al carica batteria. Controllare che la spina sia inserita e che vi sia tensione alla presa di corrente. Carica batteria difettoso. Sostituire con un ricambio originale. Se l’inconveniente perdura consultare il manuale della batteria / carica batteria.IT - 14

14.2 PER MACCHINE SENZA COMANDO ELETTRONICO

Se gli inconvenienti perdurano dopo aver applicato i rimedi descritti, contattare il vostro Rivenditore.

INCONVENIENTE CAUSA PROBABILE RIMEDIO

1. Azionando l’interruttore, il

motore non si avvia Chiave di sicurezza mancante o non inserita correttamente. Inserire la chiave (par. 6.3). Chiave di sicurezza in posizione “OFF”. Portare la chiave di sicurezza in posizione “ON” (par. 6.3). Batteria mancante o non inserita correttamente. Aprire lo sportello ed assicurarsi che la batteria sia ben alloggiata (par. 7.2.3). Batteria scarica. Controllare lo stato di carica e ricaricare la batteria (par. 7.2.2). Combinazione di batterie non corretta. Vericare la corretta combinazione delle batterie, seguendo le istruzioni fornite nella tabella “Dati Tecnici”.

2. Il motore si arresta e

la macchina emette un segnale sonoro. Batteria non inserita correttamente. Aprire lo sportello ed assicurarsi che la batteria sia ben alloggiata (par. 7.2.3). Batteria scarica. Controllare lo stato di carica e ricaricare la batteria (par.7.2.2). Intervento della protezione termica per surriscaldamento del motore. Attendere almeno 5 minuti e poi riavviare la macchina. Dispositivo di taglio bloccato. Arrestare la macchina, togliere la chiave di sicurezza, indossare guanti da lavoro. Vericare e rimuovere eventuali ostruzioni presenti nella parte inferiore della macchina (par. 7.3.2) che impediscono la rotazione del dispositivo di taglio. Se l’inconveniente perdura Contattare un Centro Assistenza per veriche, sostituzioni o riparazioni (par. 8.1). Avaria della macchina Togliere la chiave di sicurezza e contattare un Centro Assistenza per veriche, sostituzioni o riparazioni.

con dicoltà. Il dispositivo di taglio non è in buono stato. Contattare un centro assistenza per l’alatura o sostituzione del dispositivo di taglio.

4. Si avvertono rumori e/o

vibrazioni eccessive durante il lavoro. Fissaggio del dispositivo di taglio allentato o dispositivo di taglio danneggiato. Arrestare immediatamente il motore e togliere la chiave di sicurezza. Contattare un Centro Assistenza per veriche, sostituzioni o riparazioni (par. 8.1).

5. L’autonomia della

batteria è scarsa. Condizioni di utilizzo gravose con maggiore assorbimento di corrente. Ottimizzare l’utilizzo (par. 7.2.1). Batteria insuciente per le esigenze operative. Utilizzare una seconda batteria o una batteria maggiorata (par. 15.1).IT - 15

6. Il carica batteria non

eettua la ricarica della batteria. Batteria non inserita correttamente nel carica batteria. Controllare che l’inserimento sia corretto (par. 7.2.3). Condizioni ambientali non idonee. Eseguire la ricarica in ambiente con temperatura adeguata (vedi libretto istruzioni della batteria/carica batteria). Contatti sporchi. Pulire i contatti. Mancanza di tensione al carica batteria. Controllare che la spina sia inserita e che vi sia tensione alla presa di corrente. Carica batteria difettoso. Sostituire con un ricambio originale. Se l’inconveniente perdura consultare il manuale della batteria / carica batteria.

Sono disponibili batterie di diverse capacità, per adattarsi alle speciche esigenze operative (Fig.25). L’elenco delle batterie omologate per questa macchina si trova nella tabella “Dati Tecnici”.

15.2 CARICA BATTERIA

Dispositivo che si utilizza per ricaricare la batteria (Fig.26).BG - 1

Aküyü şarj etmekte kullanılan cihazdır (Res.25).doc_base r.15 DICHIARAZIONE CE DI CONFORMITÁ (Istruzioni Originali) (Direttiva Macchine 2006/42/CE, Allegato II, parte A)

1. La Società: ST. S.p.A – Via del Lavoro, 6 – 31033 Castelfranco Veneto (TV) – Italy

2. Dichiara sotto la propria responsabilità, che la macchina: Tosaerba con conducente a piedi/ taglio erba

a) Tipo / Modello Base MCS 470 Li D48 b) Mese/Anno di costruzione c) Matricola

3. É conforme alle specifiche delle direttive:

4. Riferimento alle Norme armonizzate:

g) Livello di potenza sonora misurato 82,62 dB(A) h) Livello di potenza sonora garantito

i) Ampiezza di taglio

n) Persona autorizzata a costituire il Fascicolo Tecnico: ST. S.p.A Via del Lavoro, 6 31033 Castelfranco Veneto (TV) - Italia

2. Dichiara sotto la propria responsabilità, che la macchina: Tosaerba con conducente a piedi/ taglio erba

a) Tipo / Modello Base MCS 500 Li D48 b) Mese/Anno di costruzione c) Matricola

3. É conforme alle specifiche delle direttive:

4. Riferimento alle Norme armonizzate:

g) Livello di potenza sonora misurato

85,64 dB(A) h) Livello di potenza sonora garantito

i) Ampiezza di taglio

n) Persona autorizzata a costituire il Fascicolo Tecnico: ST. S.p.A Via del Lavoro, 6 31033 Castelfranco Veneto (TV) - Italia

DICHIARAZIONE CE DI CONFORMITÁ

(Istruzioni Originali) (Direttiva Macchine 2006/42/CE, Allegato II, parte A)

1. La Società: ST. S.p.A – Via del Lavoro, 6 – 31033 Castelfranco Veneto (TV) – Italy

2. Dichiara sotto la propria responsabilità, che la macchina: Tosaerba con conducente a piedi/ taglio erba

a) Tipo / Modello Base MCS 500 Li D48 b) Mese/Anno di costruzione c) Matricola d) Motore batteria

3. É conforme alle specifiche delle direttive:

4. Riferimento alle Norme armonizzate:

g) Livello di potenza sonora misurato

85,64 dB(A) h) Livello di potenza sonora garantito

i) Ampiezza di taglio

n) Persona autorizzata a costituire il Fascicolo Tecnico: ST. S.p.A Via del Lavoro, 6 31033 Castelfranco Veneto (TV) - Italia o) Castelfranco V.to, 29.10.2020 CEO Stiga Group Sean Robinson
