MANUAL DE UTILIZADOR Multiclip 750 S AE STIGA

ATENÇÃO: antes de usar a máquina, leia atentamente o presente manual.

PORTUGUÊS - Tradução do manual original

[2] Potência nominal * [3] Velocidade máx. de funcionamento motor * [4] Tensão de alimentação MÁX [5] Tensão de alimentação NOMINAL [6] Peso da máquina * [7] Amplitude de corte [8] Código do dispositivo de corte [9] Nível de pressão acústica [10] Incerteza de medição [11] Nível de potência acústica medido [12] Nível de potência acústica garantido [13] Nível de vibrações [14] Acessórios a pedido [15] Kit “Mulching” [16] Baterias, mod. [17] Carregador de bateria, mod. [18] Tabela para a combinação correta das baterias [19] Uso de uma única bateria [20] Bateria compartimento 1 [21] Uso combinado de duas baterias [22] Bateria compartimento 2

• Para o dado especíco, consultar a etiqueta de identicação da máquina.

No texto do manual de instruções, existem alguns parágrafos com informações importantes sobre a segurança ou o funcionamento, que são destacadas de maneira diferente, de acordo com o seguinte critério: NOTA OU IMPORTANTE fornece esclarecimentos ou outros elementos sobre o que foi indicado anteriormente, com a intenção de não danicar a máquina ou provocar danos. O símbolo evidencia um perigo. A inobservância das advertências acarreta a possibilidade de lesões pessoais ou a terceiros e/ou danos. Os parágrafos realçados com um quadrado com uma borda pontilhada cinzenta indicam caraterísticas opcionais que não estão presentes em todos os modelos documentados neste manual. Verique se a característica está presente no seu modelo. Todas as indicações "dianteira", "traseira", "direita" e "esquerda" referem-se à posição de trabalho do operador.

As guras usadas nessas instruções foram numeradas em 1, 2, 3 e assim por diante. Os componentes indicados nas guras estão assinalados com as letras A, B, C, e assim por diante. Uma referência ao componente C na gura 2 foi assinalada com a indicação: "Ver g. 2.C" ou simplesmente "(Fig. 2.C)". As guras são indicativas. As peças efetivas podem variar em relação às que estão representadas.

O manual foi dividido em capítulos e parágrafos. O título do parágrafo "2.1 Preparação" é um subtítulo de "2. Normas de segurança". As referências a títulos ou parágrafos foram assinaladas com a abreviação cap. ou par. e o respetivo número. Exemplo: “cap. 2” ou “par. 2.1"

Familiarize-se com os comandos e com o uso apropriado da máquina. Aprenda a parar rapidamente o motor. A inobservância das advertências e das instru- ções pode provocar incêndios e/ou lesões graves.

• Nunca permita que a máquina seja utilizada por crianças ou por pessoas que não tenham conhecimento das instruções. As leis locais podem estabelecer uma idade mínima para o utilizador. ATENÇÃO!: ANTES DE USAR A MÁQUINA, LEIA ATENTAMENTE O PRESENTE MANUAL. Guarde para qualquer outra necessidade futura.

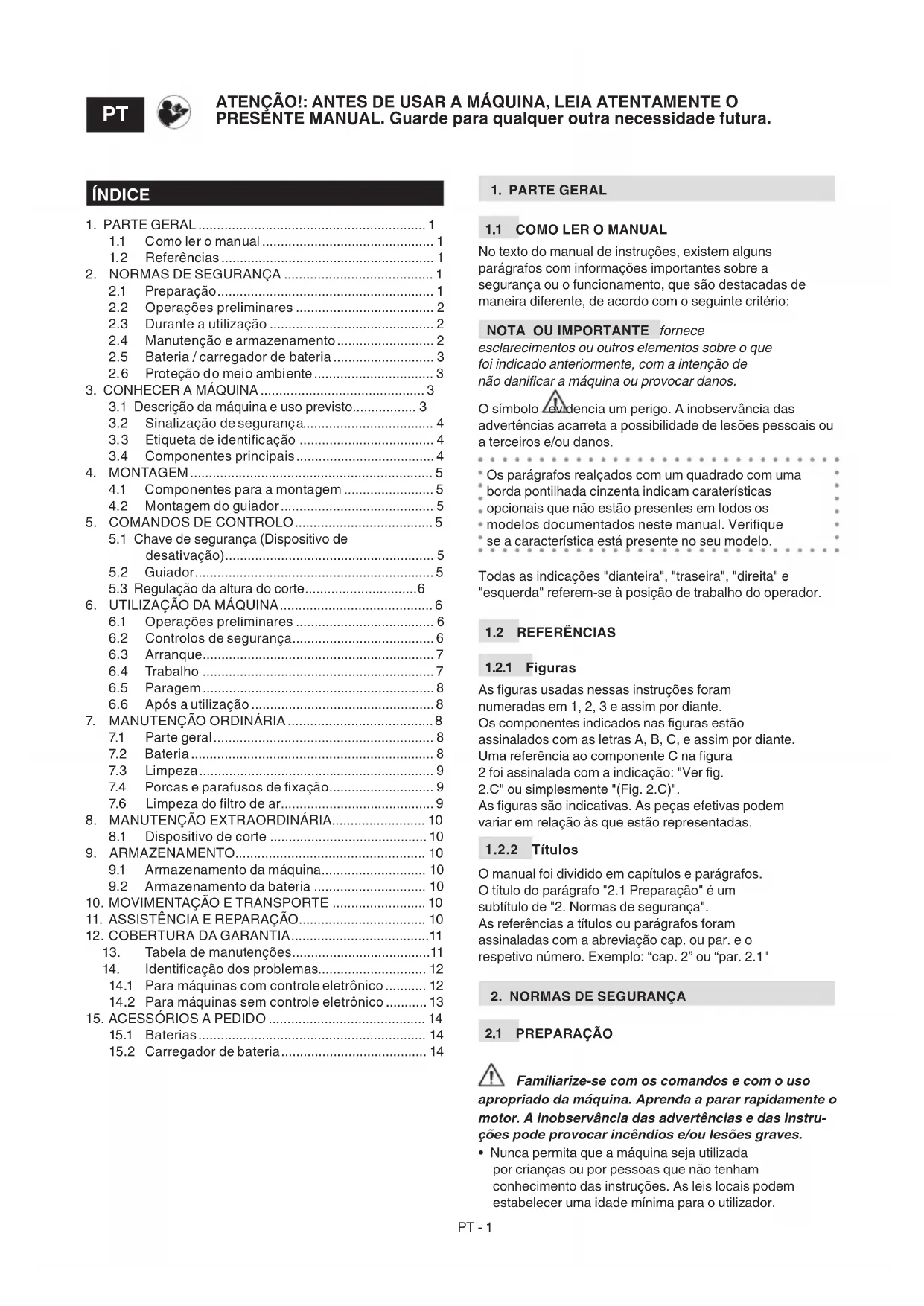

1.2 Referências ......................................................... 1

2. NORMAS DE SEGURANÇA ........................................ 1

2.1 Preparação .......................................................... 1

2.2 Operações preliminares ..................................... 2

2.3 Durante a utilização ............................................ 2

2.4 Manutenção e armazenamento .......................... 2

2.5 Bateria / carregador de bateria ........................... 3

2.6 Proteção do meio ambiente ................................ 3

3. CONHECER A MÁQUINA ............................................ 3

3.1 Descrição da máquina e uso previsto................. 3

3.2 Sinalização de segurança................................... 4

3.3 Etiqueta de identicação .................................... 4

4.1 Componentes para a montagem ........................ 5

desativação) ........................................................ 5

5.2 Guiador ................................................................ 5

5.3 Regulação da altura do corte .............................. 6

6. UTILIZAÇÃO DA MÁQUINA ......................................... 6

6.1 Operações preliminares ..................................... 6

6.6 Após a utilização ................................................. 8

7.4 Porcas e parafusos de xação ............................ 9

10. MOVIMENTAÇÃO E TRANSPORTE ......................... 10

13. Tabela de manutenções .....................................11

14. Identicação dos problemas ............................. 12

14.1 Para máquinas com controle eletrônico ........... 12

14.2 Para máquinas sem controle eletrônico ........... 13

• O aparelho pode ser utilizado por crianças com mais de 8 anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimento, desde que sejam supervisionadas ou instruídas sobre o uso do aparelho de forma segura e desde que compreendam os perigos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e a manutenção ordinária não devem ser realizadas por crianças sem a supervisão de um adulto.

• Nunca use a máquina caso o utilizador esteja cansado ou com mal-estar, ou caso tenha ingerido medicamentos, drogas, álcool ou substâncias nocivas para os seus reexos e atenção.

• Não transporte crianças ou outros passageiros.

• Lembre-se de que o operador ou o utilizador são responsáveis por acidentes e imprevistos que poderão ocorrer com outras pessoas ou com a sua propriedade. É da responsabilidade do utilizador a avaliação dos potenciais riscos do terreno onde deve trabalhar, bem como tomar todas as precauções necessárias de forma a garantir a sua segurança e a de terceiros, especialmente em declives, terrenos acidentados, escorregadios ou instáveis.

• Caso a máquina seja cedida ou emprestada a terceiros, certique-se de que o utilizador tome conhecimento das instruções de uso contidas no presente manual.

2.2 OPERAÇÕES PRELIMINARES

Equipamentos de proteção individual (EPI)

• Use vestuário adequado, calçado de trabalho resistente com sola antiderrapante e calça comprida. Não acão a máquina com os pés descalços ou com sandálias abertas. Use protetores auriculares.

• O uso de proteções acústicas pode reduzir a capacidade de ouvir eventuais advertências (grito ou alarmes). Preste a máxima atenção ao que acontece na área de trabalho.

• Use luvas de trabalho em todas as situações de risco para as mãos.

• Não use cachecóis, camisas, colares, pulseiras, vestuário com partes soltas e com laços ou gravatas e, de qualquer modo, acessórios pendentes que possam car presos na máquina ou em objetos e materiais presentes no local de trabalho.

• Prenda adequadamente os cabelos compridos. Área de trabalho / Máquina

• Inspecione cuidadosamente toda a área de trabalho e retire tudo o que puder ser expelido pela máquina ou que possa danicar o dispositivo de corte/órgãos rotativos (pedras, ramos, os de ferro, ossos, etc.).

2.3 DURANTE A UTILIZAÇÃO

• Não utilize a máquina em ambientes com risco de explosão, em presença de líquidos inamáveis, gás ou poeira. Os aparelhos elétricos geram faíscas que podem incendiar a poeira ou os vapores.

• Corte a relva somente à luz do dia ou com boa iluminação articial e em condições de boa visibilidade.

• Afaste pessoas, crianças e animais da área de trabalho. É necessário que as crianças sejam supervisionadas por um outro adulto.

• Evite trabalhar na relva molhada, sob a chuva e com risco de temporais, especialmente caso haja probabilidade de raios.

• Não exponha a máquina à chuva ou a ambientes molhados. A água que penetra numa ferramenta aumenta o risco de choque elétrico.

• Preste particular atenção nas irregularidades do terreno (elevações, sulcos), nos declives, nos perigos ocultos e na presença de eventuais obstáculos que possam limitar a visibilidade.

• Preste muita atenção na proximidade de barrancos, valas ou diques. A máquina pode tombar caso uma roda passe por uma borda ou caso a borda ceda.

• Trabalhe no sentido diagonal do declive, nunca no sentido de subida/descida, prestando muita atenção nas trocas de direção, vericando sempre o próprio ponto de apoio e certicando-se de que as rodas não encontrem obstáculos (pedras, ramos, raízes, etc.) que possam provocar o deslizamento lateral ou a perda de controlo da máquina.

• Quando utilizar a máquina perto de ruas, preste atenção no trânsito. Comportamentos

• Preste atenção quando for realizada a marcha-atrás ou para trás. Olhe para trás de si antes e durante a marcha- atrás para assegurar-se de que não existam obstáculos.

• Nunca corra, caminhe somente.

• Evite ser puxado pelo corta-relvas.

• Deixe sempre mãos e pés longe do dispositivo de corte, durante o arranque e durante o uso da máquina.

• Atenção: o elemento de corte continua a girar durante alguns segundos após o seu desengate ou após o desligamento do motor.

• Fique sempre longe da abertura de escape. Em caso de ruturas ou acidentes durante o traba- lho, pare imediatamente o motor e afaste a máquina, para não provocar outros danos Em caso de acidentes com lesões pessoais ou a terceiros, ative imediatamente os procedimentos de primeiros socorros mais adequados à situação existente e procure um Atendimento Médico para o tratamento necessário. Remova cuidadosamente eventuais detritos que possam provocar danos ou lesões a pessoas ou animais, caso permaneçam inobservados. Limitações ao uso

• Nunca utilize a máquina com as proteções danicadas, ausentes ou que não estejam posicionadas corretamente (saco de recolha, proteção de descarga lateral e proteção de descarga traseira).

• Não utilize a máquina caso os acessórios/ferramentas não tenham sido instalados nos locais previstos.

• Não desconecte, desative, remova ou adultere os sistemas de segurança/microinterruptores presentes.

• Não submeta a máquina a esforços excessivos e não use uma máquina pequena para executar trabalhos pesados O uso de uma máquina adequada reduz os riscos e melhora a qualidade do trabalho.

2.4 MANUTENÇÃO E ARMAZENAMENTO

Uma manutenção regular e um correto armazenamento preserva a segurança da máquina e o nível do seu desempenho. Manutenção

• Nunca utilize a máquina com partes desgastadas ou danicadas. As peças danicadas ou deterioradas devem ser substituídas e nunca deverão ser reparadas.

• Durante as operações de regulação da máquina, preste atenção para evitar que os dedosPT - 3 quem presos entre o dispositivo de corte em movimento e as partes xas da máquina. O nível de ruído e de vibrações indicado nas pre- sentes instruções são valores máximos de utilização da máquina. O uso de um elemento de corte não balan- ceado, a velocidade excessiva de movimento e a falta de manutenção inuenciam de maneira signicativa as emissões sonoras e as vibrações. Consequentemente, é necessário adotar medidas preventivas capazes de eliminar possíveis danos devidos a um ruído elevado e aos esforços por vibrações Efetue a manutenção da máquina, use protetores de ouvido antirruído e faça pausas durante o trabalho. Armazenamento

• Para reduzir o risco de incêndio, não deixe recipientes com os materiais residuais dentro do local.

2.5 BATERIA / CARREGADOR DE BATERIA

IMPORTANTE IMPORTANTE As seguintes normas de segurança integram as recomendações de segurança presentes no manual especíco da bateria e do carregador de bateria anexado à máquina.

• Para carregar a bateria, utilize apenas o carregador de bateria recomendado pelo fabricante. Um carregador de bateria inadequado pode provocar um choque elétrico, o aquecimento excessivo ou a fuga de líquido corrosivo da bateria.

• Utilize somente as baterias especícas previstas para o seu dispositivo. O uso de outras baterias pode provocar lesões e risco de incêndio.

• Certique-se de que o aparelho esteja desligado antes de inserir a bateria. Colocar uma bateria num aparelho elétrico ligado pode provocar acidentes.

• Mantenha a bateria afastada de clipes, moedas, chaves, pregos ou outros objetos metálicos pequenos que possam provocar o curto-circuito dos contactos. Um curto-circuito dos contatos da bateria pode originar combustões ou incêndios.

• Não use o carregador de bateria em locais com presença de vapores, substâncias inamáveis ou em superfícies facilmente inamáveis como papel, tecido, etc. Durante a recarga, o carregador de bateria se aquece e pode provocar incêndio.

• Durante o transporte dos acumuladores, preste atenção para que os contactos não sejam conectados entre si e não use recipientes metálicos para o transporte.

2.6 PROTEÇÃO DO MEIO AMBIENTE

A proteção do ambiente deve ser um aspecto importante e prioritário no uso da máquina, para o benefício da convivência civil e do ambiente no qual vivemos.

• Evite ser um elemento de incómodo para com a vizinhança. Utilize a máquina somente em horários razoáveis (nem muito cedo pela manhã, nem muito à noite quando as pessoas se poderão sentir incomodadas).

• Siga rigorosamente as normas locais para a eliminação de embalagens, partes deterioradas ou qualquer elemento de forte impacto ambiental estes resíduos não devem ser deitados no lixo, mas devem ser separados e entregues nos centros de recolha apropriados, que providenciarão à reciclagem dos materiais.

• Siga rigorosamente as normas locais para a eliminação dos materiais residuais.

• No momento da desativação, não abandone a máquina no meio ambiente, mas contacte um centro de recolha, em conformidade com as normas locais vigentes. Não jogue os aparelhos elétricos junto com os lixos domésticos. Em conformidade com a Diretiva Europeia 2012/19/UE sobre os lixos de equipamentos elétricos e eletrónicos e a sua execução conforme as normas nacionais, as aparelhagens elétricas usadas devem ser recolhidas separadamente, a m de que sejam reutilizadas de modo eco-compatível. Caso os equipamentos elétricos sejam eliminados num aterro ou no solo, as substâncias nocivas podem alcançar a camada aquífera e entrar na cadeia alimentar, danicando a sua saúde e bem-estar. Para informações mais detalhadas sobre a eliminação deste produto, contacte o Órgão competente para a eliminação de lixos domésticos ou o seu revendedor. No término da sua vida útil, elimine as baterias com a devida atenção ao nosso ambiente. A bateria contém material que é perigoso para nós e para o ambiente. Ela deve ser removida e eliminada separadamente numa estrutura que aceita as baterias de íons de lítio. A recolha diferenciada de produtos e embalagens usados permite a reciclagem dos materiais e a reutilização dos mesmos. A reutilização dos materiais reciclados ajuda a prevenir a poluição ambiental e reduz a demanda de matérias-primas.

Esta máquina é um corta-relvas com condutor a pé. A máquina é composta essencialmente por um motor, que aciona um dispositivo de corte protegido por um cárter, equipado com rodas e um guiador. O operador é capaz de conduzir a máquina e acionar os comandos principais posicionando-se sempre atrás do guiador e, portanto, à distância de segurança do dispositivo de corte rotativo. Se o operador afasta-se da máquina, provoca a paragem do motor e do dispositivo rotativo após alguns segundos.

Esta máquina foi projetada e fabricada para cortar a relva nos jardins e áreas com relva, com extensão relacionada à capacidade de corte, efetuado com a presença dum operador a pé. Em geral, esta máquina pode: Cortar a relva, triturá-la e depositá-la no terreno (efeito "mulching"). A utilização de acessórios especícos, previstos pelo Fabricante como equipamento original ou que possam ser comprados à parte, permite efetuar esse trabalho segundo várias modalidades de operação, ilustradas neste manual ou nas instruções que acompanham cada acessório.PT - 4

3.1.2 Uso inadequado

Qualquer outro uso, diverso daqueles citados acima, pode ser perigoso e provocar danos a pessoas e/ou objetos. São considerados como uso inadequado (como, por exemplo, mas não somente): – Transportar na máquina outras pessoas, crianças ou animais, pois podem cair, ferir-se gravemente ou prejudicar a condução segura. – Fazer-se transportar pela máquina. – Usar a máquina para rebocar ou empurrar cargas. – Acionar o dispositivo de corte nos trechos sem relva. – Utilizar a máquina para a recolha de folhas ou detritos. – Usar a máquina para aparar as sebes ou para cortar a vegetação que não é do tipo relvado. – O uso da máquina por parte de mais de uma pessoa. IMPORTANTE O uso inadequado da máquina implica na perda da garantia e exime o Fabricante de toda e qualquer responsabilidade, passando ao utilizador os ónus decorrentes de danos ou lesões próprias ou a terceiros.

3.1.3 Tipologia de utilizador

Esta máquina é destinada para ser usada pelos consumidores, isto é, operadores não prossionais. É destinada a hobby. IMPORTANTE A máquina deve ser utilizada por um único operador.

3.2 SINALIZAÇÃO DE SEGURANÇA

Na máquina estão presentes vários símbolos (Fig. 2). A sua função é relembrar ao operador os comportamentos que devem ser seguidos para utilizá-la com a atenção e a cautela necessárias. Signicado dos símbolos: Atenção: Leia as instruções antes de utilizar a máquina. Perigo! Risco de expulsão de objetos. Durante o uso, mantenha as pessoas fora da área de trabalho. Somente para corta-relvas com motor térmico. Preste atenção no dispositivo de corte aado. Não introduza mãos ou pés dentro do alojamento do dispositivo de corte. O dispositivo de corte continua a girar mesmo após o desligamento do motor. Remova a chave de segurança (dispositivo de desativação) antes da manutenção. Perigo! Risco de cortes. Dispositivo de corte em movimento. Não introduza mãos ou pés dentro do alojamento do dispositivo de corte. IMPORTANTE As etiquetas adesivas danicadas ou ilegíveis devem ser substituídas. Solicite as novas etiquetas ao seu centro de assistência autorizado.

3.3 ETIQUETA DE IDENTIFICAÇÃO

A etiqueta de identicação contém os seguintes dados (Fig.1).

1. Nível de potência acústica.

2. Marca de conformidade CE.

6. Nome e endereço do Fabricante.

10. Tensão e frequência de alimentação.

11. Grau de proteção elétrica.

12. Potência nominal.

Transcreva os dados de identicação da máquina nos respetivos espaços da etiqueta que ca no verso da capa. IMPORTANTE Utilize os dados de identicação contidos na etiqueta de identicação do produto sempre que contatar a ocina autorizada. IMPORTANTE O exemplo da declaração de conformidade está nas últimas páginas do manual.

3.4 COMPONENTES PRINCIPAIS

A máquina é constituída pelos seguintes componentes principais, aos quais correspondem as seguintes funções (Fig.1): A. Chassis: é o cárter que engloba o dispositivo de corte rotativo. B. Motor: fornece o movimento tanto do dispositivo de corte quanto da tração para as rodas (se houver). C. Dispositivo de corte: é o elemento responsável pelo corte da relva.

Guiador: é a posição de trabalho do operador. O seu comprimento faz com que o operador, durante o trabalho, mantenha sempre a distância de segurança do dispositivo de corte rotativo.

Bateria(caso não seja fornecida com a máquina, ver o cap. 15 “acessórios a pedido”): fornece a energia para o arranque do motor; as suas características e as instruções de utilização encontram-se descritas num manual especíco. F. Alavanca de presença do operador: é a alavanca que ativa o engate do dispositivo de corte e da tração. O motor para automaticamente quando ambas as alavancas são soltas. G. Alavanca de engate da tração: é a alavanca que ativa a tração às rodas e permite o avanço da máquina. H. Tampa de acesso ao compartimento da bateria

I. Chave de segurança (Dispositivo de

desativação): A chave ativa/desativa o circuito elétrico da máquina.PT - 5 J. Carregador de bateria (caso não seja fornecido com a máquina, ver o cap. 15 “acessórios a pedido”): dispositivo que é utilizado para recarregar a bateria.

As normas de segurança que deverão ser segui- das encontram-se descritas no cap. 2. Respeite escru- pulosamente tais indicações para não correr graves riscos ou perigos. Por motivos de armazenagem e transporte, alguns componentes da máquina não foram montados diretamente na fábrica, mas deverão ser montados após a remoção da embalagem, de acordo as instruções indicadas a seguir. A remoção da embalagem e a nalização da mon- tagem devem ser efetuadas sobre uma superfície plana e sólida, com espaço suciente para a movimentação da máquina e das embalagens, sempre utilizando as ferramentas apropriadas. Não utilize a máquina antes de concluir as indicações da seção "MONTAGEM".

4.1 COMPONENTES PARA A MONTAGEM

Na embalagem estão incluídos os componentes para a montagem.

4.1.1 Remoção da embalagem

1. Abra a embalagem com cuidado e atenção

para não perder os componentes.

2. Consulte a documentação inserida na caixa,

incluindo as presentes instruções.

3. Retire da caixa todos os componentes não montados.

4. Elimine a caixa e as embalagens no

respeito das normas locais. Antes de efetuar a montagem, verique se a chave de segurança não se encontra inserida no seu alojamento.

DE DESATIVAÇÃO) A chave (Fig.6.A), colocada dentro do compartimento da bateria, ativa e desativa o circuito elétrico da máquina. Removendo a chave, desativa-se totalmente o circuito elétrico para impedir um uso incontrolado da máquina. IMPORTANTE Remova a chave de segurança sempre que deixar a máquina inutilizada ou desacompanhada. Para alguns modelos nos quais é previsto colocar a chave em “ON” para ativar o circuito elétrico da máquina, habilitando a sua ignição. Girar a chave para “OFF” desativa totalmente o circuito elétrico para impedir um uso incontrolado da máquina.

A alavanca de presença do operador (Fig.7.A) habilita o engate do dispositivo de corte. O guiador se encontra em posição dianteira. Prima o botão de segurança (Fig.7.C) e leve a alavanca na direção do guiador para iniciar o dispositivo de corte. O motor para automaticamente e todas as funções são desabilitadas ao soltar a alavanca. NOTA O engate do dispositivo de corte somente é possível premindo o botão amarelo à direita do guiador e colocando a alavanca de presença do operador contra o guiador.

5.2.2 Tecla de ligação

O botão de ignição (Fig.8.A) é utilizado para:

Ignição da máquina. Ao premir o botão (Fig.8.A), o LED (Fig.8.B) acende e a máquina está pronta para o uso. NOTA A ignição da máquina só é possível se a alavanca de presença do operador e a alavanca de tração forem liberadas. NOTA Caso a máquina não seja utilizada, após 15 segundos o LED desliga e é necessário repetir a operação descrita acima.

Engate do dispositivo de corte. NOTA O engate do dispositivo de corte somente é possível com a alavanca de presença do operador pressionada contra o guiador (ver o par. 6.3).

Desengate do dispositivo de corte. Com o dispositivo de corte engatado, solte a alavanca de presença do operador (Fig.7.A); o dispositivo de corte para e mantém a máquina ligada.PT - 6

5.2.3 Alavanca de engate da tração

IMPORTANTE O arranque do motor deve ocorrer sempre com a tração desengatada. Engata a tração às rodas e permite o avanço da máquina. O guiador se encontra em posição traseira. Tração engatada. O avanço do corta-relvas ocorre com a alavanca empurrada para o guiador (Fig.7.B). O corta-relvas para o movimento de avanço com a liberação da alavanca. IMPORTANTE Evite puxar a máquina com a tração engatada. Para alguns modelos, é possível regular a velocidade de avanço através do manípulo de seleção presente à direita do guiador (Fig.8.C). É possível selecionar 6 diversos níveis de velocidade.

NOTA O último nível de velocidade selecionado permanece congurado até mesmo após o desligamento da máquina.

A função "ECO" permite economizar energia durante o corte da relva, otimizando a autonomia da bateria. Para ativar ou desativar a função “Eco”, pressionar a tecla (Fig.8.D). Esta função é desativada sempre quando as alavancas de presença do operador são soltas. NOTA Não se recomenda o uso da função "ECO" em condições de corte difíceis (corte de relva densa, alta e húmida).

5.3 REGULAÇÃO DA ALTURA DO CORTE

Através do abaixamento ou levantamento do chassis, a relva pode ser cortada em diversas alturas de corte. Execute a operação com o dispositivo de corte parado. A regulação da altura de corte é efetuada por meio de uma alavanca especíca (Fig.9.A) que levanta ou abaixa o chassis até a posição desejada.

6. UTILIZAÇÃO DA MÁQUINA

As normas de segurança que deverão ser segui- das encontram-se descritas no cap. 2. Respeite escru- pulosamente tais indicações para não correr graves riscos ou perigos.

6.1 OPERAÇÕES PRELIMINARES

Antes de começar a trabalhar, é necessário efetuar uma série de vericações e operações, a m de garantir os melhores resultados e a máxima segurança: Certique-se de que a chave de segurança não está inserida na sua sede. Coloque a máquina na posição horizontal e bem apoiada no solo.

6.1.1 Vericação da bateria

Antes de utilizar a máquina pela primeira vez após a compra, proceda com a recarga completa da bateria, seguindo as indicações do manual da bateria. Antes de cada utilização, verique o estado de carga da bateria seguindo as indicações contidas no manual da bateria.

6.1.2 Regulação da altura do corte

Efetue os seguintes controlos de segurança e verique se os resultados correspondem ao que está assinalado nas tabelas. Efetue sempre os controlos de segurança antes de usar.

6.2.1 Controlo de segurança geral

Objeto Resultado Pegas Limpas, secas. Guiador Fixado corretamente e bem rme na máquina. Dispositivo de corte Limpo, não danicado ou desgastado. Comando do interruptor Alavanca de presença do operador Alavanca de engate da tração A alavanca deve ter um movimento livre, não forçado e, ao ser solta, deve retornar automática e rapidamente para a posição neutra. Bateria Nenhum dano na sua carcaça, nenhum vazamento de líquido. Parafusos/porcas na máquina e no dispositivo de corte Bem apertados (não soltos). Passagens do ar de arrefecimento Não obstruídas. Máquina Nenhum sinal de dano ou de desgaste.PT - 7

presença do ope- rador (Fig.15.A).

retornar rápida e au- tomaticamente para a posição neutra, o motor deve desligar e o dispositivo de corte deve parar dentro de alguns segundos.

1. Ligue a máquina (par.

6.3) e acione a ala- vanca de tração (par.

1. As rodas fazem avan-

e a máquina para de avançar. Condução experimental Nenhuma vibração anormal. Nenhum ruído anormal. Se qualquer um dos resultados diferir muito daquilo que está assinalado nas tabelas, não utilize a máquina! Contate um centro de assistência para os controlos necessários e para a reparação.

NOTA Efetue o arranque sobre uma superfície plana e sem obstáculos ou relva alta. NOTA Verique a combinação correta das baterias, seguindo as instruções fornecidas na tabela "Dados Técnicos".

1. Abra a porta de acesso ao compartimento

da bateria (Fig.10.A).

2. Insira corretamente as baterias nos seus

alojamentos (par. 7.2.3) empurrando-as até o m ao ouvir o "clique" que as bloqueia na posição e garante o contato elétrico.

3. Insira a chave de segurança até ao

fundo (Fig.11.A). Quando previsto, gire a chave para a posição “ON”.

4. Feche a tampa completamente.

5. Nos modelos com arranque com botão de

ativação, prima esse botão (Fig. 12.A). O LED permanece ligado por 15 segundos.

6. Engate o dispositivo de corte premindo primeiro o

botão de segurança (Fig.13.A) e depois premindo a alavanca de presença do operador (Fig.13.B).

7. Para engatar a tração, prima a alavanca

IMPORTANTE Durante o trabalho, mantenha sempre a distância de segurança do dispositivo de corte, indicada pelo comprimento do guiador. A autonomia das baterias (e, então, a superfície de relvado que pode ser cortada antes da recarga) é condicionada pelos vários fatores descritos no (par. 7.2.1). Durante o uso, o estado da carga das baterias é exibido (porcentagem da carga restante) (Fig.8.E). IMPORTANTE Caso o motor pare devido a superaquecimento durante o trabalho, é preciso esperar aproximadamente 5 minutos antes de reiniciá-lo.

6.4.1 Corte da relva

1. Comece o avanço e o corte na zona com relva.

2. Regule a velocidade de avanço e a altura de

corte (par. 5.3) de acordo com as condições da relva (altura, densidade e humidade da relva) e com a quantidade de relva retirada. Nos modelos com tração (par. 5.2.3): É recomendável não cortar em terrenos com uma inclinação superior a 15°.

3. O aspecto do relvado será melhor se os cortes

forem efetuados sempre na mesma altura e alternadamente nas duas direções (Fig.14).

• Evite sempre remover uma grande quantidade de relva. Nunca remova mais do que um terço da altura total da relva numa única passada (Fig.14).

• Mantenha o chassis sempre bem limpo (par. 7.3.1).

6.4.2 Recomendações para manter

• Para manter um relvado bonito, verde e macio, é necessário que seja cortado regularmente. O relvado pode ser constituído por relvas de vários tipos. Com cortes frequentes, crescem mais as relvas que desenvolvem muitas raízes e formam um manto relvado uniforme Ao contrário, se os cortes forem efetuados com menor frequência, desenvolvem-se sobretudo relvas altas e silvestres (trevo, margaridas, etc.). A frequência de corte deve ser de acordo com o crescimento da relva, a m de evitar que entre um corte e outro a relva cresça demais.

• A melhor altura da relva de um relvado bem cuidado é de aproximadamente 4-5 cm e, com apenas um corte, não deverá ser removido mais de um terço da altura total. Se a relva estiver muito alta, é melhor efetuar o corte em duas passadas, com um intervalo de um dia O primeiro corte com os dispositivos de corte na altura máxima e o segundo na altura desejada.

• Um corte muito baixo provoca puxões e desbastes no manto relvado, com um aspecto “de manchas”.

• Nos períodos mais quentes e secos é conveniente deixar crescer mais um pouco a relva, para evitar que o solo que muito seco.PT - 8

• É aconselhável sempre cortar a relva quando ela estiver bem seca. Não corte a relva quando estiver molhada; isso pode reduzir a eciência do dispositivo rotativo em razão da relva que ca presa e provocar puxões no tapete de relva.

• Os dispositivos de corte devem estar em bom estado e bem aados, a m de obter um corte preciso e sem imperfeições, para que as pontas não quem amareladas.

Solte a alavanca de presença do operador (Fig.15.A).

2. Nos modelos com arranque com botão de

ativação, prima esse botão (Fig.12.A).

3. Espere a paragem do dispositivo de corte.

Após parar a máquina, são necessários vários segundos antes que o dispositivo de corte pare. IMPORTANTE Pare sempre a máquina.

• Durante os deslocamentos entre áreas de trabalho.

• Ao atravessar superfícies sem relva.

• Sempre que for necessário superar um obstáculo.

6.6 APÓS A UTILIZAÇÃO

1. Pare a máquina (par. 6.5).

2. Abra a portinhola e remova a chave de segurança.

3. Remova a bateria do seu alojamento e pro-

videncie a sua recarga (par 7.2.2).

4. Deixe o motor arrefecer antes de colo-

car a máquina em qualquer ambiente.

5. Efetue a limpeza (par. 7.3).

6. Verique se não há componentes soltos ou dani-

cados. Se necessário, substitua os componentes danicados e aperte os eventuais parafusos e porcas soltos, ou contate o centro de assistência autorizado. IMPORTANTE Remova a chave de segurança sempre que deixar a máquina inutilizada ou desacompanhada.

7. MANUTENÇÃO ORDINÁRIA

As normas de segurança que deverão ser segui- das encontram-se descritas no cap. 2. Respeite escru- pulosamente tais indicações para não correr graves riscos ou perigos. Antes de efetuar qualquer controlo, limpeza ou intervenção de manutenção/regulação na máquina:

• Retire a chave de segurança (nunca deixe a chave inserida ou ao alcance de crianças ou pessoas não aptas).

• Certique-se de que todas as partes em movimento estejam totalmente paradas.

• Deixe o motor arrefecer antes de colocar a máquina em qualquer ambiente.

• Leia as respetivas instruções.

• Use vestuário adequado, luvas de trabalho e óculos de proteção.

• As frequências e os tipos de intervenção encontram- se resumidos na "Tabela de manutenções". A tabela tem o objetivo de ajudar o utilizador a manter a eciência e segurança da sua máquina. Nela foram indicadas as principais intervenções e a periodicidade prevista para cada uma delas. Execute a respetiva ação de acordo com o prazo que se vericar.

• A utilização de peças sobressalentes e acessórios não originais e/ou não montados corretamente poderá ter efeitos negativos no funcionamento e na segurança da máquina. O fabricante não será responsabilizado em caso de danos, acidentes ou lesões provocadas por esses produtos.

• As peças sobressalentes originais são fornecidas pelas ocinas de assistência e pelos revendedores autorizados. IMPORTANTE Todas as operações de manutenção e de regulação não descritas neste manual devem ser realizadas pelo seu Revendedor ou por um Centro especializado.

A autonomia da bateria (e, então, a superfície de relvado que pode ser cortada antes da recarga) é condicionada principalmente por: a. Fatores ambientais, que requerem uma maior necessidade de energia: – Corte com relva densa, alta e húmida. b. Amplitude de corte da máquina quanto maior for a amplitude, maior será a necessidade de energia. c. Comportamentos do operador que devem ser evitados: – Ligações e desligamentos frequentes durante o trabalho. – Uma altura de corte muito baixa em relação às condições da relva. – Uma velocidade de avanço muito elevada para a quantidade de relva a ser retirada. NOTA Durante o trabalho, a bateria está protegida contra o descarregamento total por meio de um dispositivo de proteção que desliga a máquina e bloqueia o seu funcionamento. Para melhorar a autonomia da bateria, é sempre importante: – Cortar a relva quando o relvado estiver seco. – Cortar a relva frequentemente, para que não alcance uma altura muito elevada.PT - 9 – Congure uma altura de corte maior quando a relva estiver muito alta e efetue uma segunda passada a uma altura inferior. – Não usar a máquina em função "mulching" com a relva muito alta. – Utilize a função "Eco" (par. 5.2.4). Caso desejar a máquina em sessões de trabalho mais longas em relação à duração da bateria standard, é possível: – Comprar uma segunda bateria standard para substituir imediatamente a bateria descarregada, sem prejudicar a continuidade de utilização. – Adquirir uma bateria com autonomia superior em relação à bateria standard (par. 15.1).

7.2.2 Remoção e recarga da bateria

1. Abra a portinhola de acesso ao compartimento

da bateria e remova a chave de segurança.

2. Prima o botão localizado na bateria (Fi-

mada de corrente, com tensão correspon- dente àquela indicada na etiqueta.

5. Efetue sempre a recarga completa, se-

guindo as indicações contidas no manual da bateria /carregador de bateria. NOTA A bateria é equipada com uma proteção que impede a recarga se a temperatura ambiente não estiver incluída entre 0 e +45 °C. NOTA A bateria pode ser recarregada em qualquer momento, até mesmo parcialmente, sem o risco de danicá-la.

7.2.3 Remontagem da bateria na máquina

Ao terminar a recarga:

1. Remova a bateria do seu alojamento no

carregador de bateria (evite deixá-la car- regando após o término da recarga).

2. Desconecte o carregador de bateria da rede elétrica.

3. Abra a portinhola de acesso ao compartimento

da bateria (Fig.18.A), insira a bateria (Fig.18.B) no seu alojamento, empurrando-a comple- tamente até ouvir o "clique" que a bloqueia na posição e garante o contacto elétrico. Feche a tampa completamente.

Após cada utilização, efetue a limpeza, seguindo as seguintes instruções.

7.3.1 Limpeza da máquina

• Verique sempre se as tomadas de ar estão sem detritos.

• Não use jatos de água e evite molhar o motor e componentes elétricos (Fig.19).

• Não use líquidos agressivos para a limpeza do chassis.

• Para reduzir o risco de incêndio, retire da máquina, principalmente do motor, os resíduos de relva, folhas ou excesso de graxa. Mantenha sempre as alavancas, a tela e os botões livres de detritos.

7.3.2 Limpeza do conjunto dispositivos de corte

Remova os detritos de relva e a lama acumulados dentro do chassis para evitar que, ao secar, possam dicultar o arranque sucessivo. Incline a máquina lateralmente, vericando a estabilidade da máquina antes de qualquer tipo de intervenção. A pintura do interior do chassis pode descascar ao longo do tempo devido à ação abrasiva da relva cortada; neste caso, intervenha prontamente retocando a pintura com uma tinta antiferrugem para evitar a formação de ferrugem que levaria à corrosão do metal.

7.4 PORCAS E PARAFUSOS DE FIXAÇÃO

Mantenha bem apertados os parafusos e as porcas, para ter a certeza de que a máquina se encontra sempre em condições seguras de funcionamento.

7.5 LIMPEZA DA TRANSMISSÃO

1. Remova a proteção (Fig.20.A) (Fig.21.A)

uma ou duas vezes por ano afrouxando os parafusos (Fig.20.B) (Fig.21.B).

3. Com uma escova ou ar comprimido, proceda a uma

limpeza cuidadosa, removendo a relva ou sujidade da área em torno da transmissão e da correia.

4. Remonte sempre a proteção (Fig.20.A) (Fig.21.A).

7.6 LIMPEZA DO FILTRO DE AR

O elemento ltrante deve ser mantido sempre limpo e deve ser substituído caso esteja quebrado ou danicado. Proceda como segue:

e detritos. Caso que um pouco de sujidade, lave o ltro (Fig.23.A) com água e seque-o com um pano limpo. IMPORTANTE Não use gasolina, detersivos ou outro para a limpeza do ltro.

5. Limpe externamente o alojamento do ltro,

eliminando a poeira, detritos ou sujidade.

6. Coloque o elemento ltrante (Fig.23.A) no seu

alojamento (certicando-se de que está bem seco).

Antes de efetuar qualquer controlo, limpeza ou intervenção de manutenção/regulação na máquina:

• Remova a chave de segurança (nunca deixe a chave inserida ou ao alcance de crianças ou pessoas não aptas).

• Certique-se de que todas as partes em movimento estejam totalmente paradas.

• Deixe o motor arrefecer antes de colocar a máquina em qualquer ambiente.

• Leia as respetivas instruções.

• Use vestuário adequado, luvas de trabalho e óculos de proteção.

8.1 DISPOSITIVO DE CORTE

Um dispositivo de corte mal aado arranca a relva e faz com que o relvado que amarelado. Não toque no dispositivo de corte enquanto não for retirada a chave e enquanto o dispositivo de corte não estiver completamente parado. Todas as operações relativas aos dispositivos de corte (desmontagem, aação, balanceamento, repa- ração, remontagem e/ou substituição) são trabalhos difíceis que exigem uma competência especíca, para além do uso de ferramentas apropriadas Por razões de segurança, é necessário, portanto, que sejam sempre realizadas por um Centro Especializado. Faça substituir sempre o dispositivo de corte danicado, torto ou desgastado, juntamente com os parafusos, para manter o equilíbrio. IMPORTANTE Utilize sempre dispositivos de corte originais, que contenham o código indicado na tabela "Dados Técnicos". Devido à evolução do produto, os dispositivos de corte citados na tabela "Dados Técnicos" poderão ser substituídos, no decorrer dos anos, por outros com características semelhantes de intercambialidade e segurança de funcionamento.

9.1 ARMAZENAMENTO DA MÁQUINA

Quando for necessário armazenar a máquina:

1. Deixar arrefecer o motor.

2. Remova a chave de segurança.

3. Efetue a limpeza (par. 7.3).

4. Verique se não há componentes soltos ou dani-

cados. Se necessário, substitua os componentes danicados e aperte os eventuais parafusos e porcas soltos, ou contate o centro de assistência autorizado.

• Possivelmente coberta com uma lona.

• Num local inacessível às crianças.

• Assegurando-se de ter removido chaves ou ferramentas usadas na manutenção.

9.2 ARMAZENAMENTO DA BATERIA

A bateria deve ser conservada em ambientes frescos, sem humidade e à sombra. NOTA Em caso de inatividade prolongada, recarregue a bateria a cada dois meses para prolongar a sua duração.

10. MOVIMENTAÇÃO E TRANSPORTE

Sempre que for necessário movimentar, levantar, transportar ou inclinar a máquina, é necessário: – Pare a máquina (par. 6.5). – Remova a chave de segurança. – Certique-se de que todas as partes em movimento estejam totalmente paradas. – Usar luvas de trabalho resistentes. – Segurar a máquina nos pontos que oferecem uma pegada segura, levando em consideração o peso e a sua distribuição. – Usar um número de pessoas adequado ao peso da máquina e às características do meio de transporte ou do lugar no qual deve ser colocada ou do qual deve ser removida. – Certicar-se de que a movimentação da máquina não provoque danos ou lesões. Quando transportar a máquina num veículo ou reboque, é necessário: – Utilizar as rampas de acesso de resistência, largura e comprimento adequados. – Carregar a máquina com o motor desligado, por impulsão, utilizando um número adequado de pessoas. – Abaixar o conjunto dispositivos de corte. – Posicioná-la de forma a não constituir perigo para ninguém. – Fixá-la rmemente ao meio de transporte por meio de cabos ou correntes para evitar o seu tombamento.

11. ASSISTÊNCIA E REPARAÇÃO

Este manual fornece todas as indicações necessárias para a condução da máquina e para uma correta manutenção de base por parte do utilizador. Todas as intervenções de regulação e manutenção não descritas neste manual devem ser efetuadas pelo Revendedor ou por um Centro especializado, que deverá apresentar os conhecimentos e os equipamentos necessários para que o trabalho seja corretamente executado, mantendo o grau de segurança e as condições originais da máquina. Operações executadas por estruturas inadequadas ou por pessoas não qualicadas implicam na perda de qualquer forma de garantia e de qualquer obrigação ou responsabilidade do Fabricante.

• Apenas as ocinas de assistência autorizadas podem efetuar as reparações e a manutenção em garantia.

• As ocinas de assistência autorizadas usam exclusivamente peças sobressalentes originais. As peças sobressalentes e os acessórios originais foram desenvolvidos especicamente para as máquinas.

• As peças sobressalentes e os acessórios não originais não são aprovados; O uso de peças sobressalentes e acessórios não originais comprometem aPT - 11 segurança da máquina e eximem o Fabricante de qualquer obrigação ou responsabilidade.

12. COBERTURA DA GARANTIA

As condições de garantia somente são destinadas aos consumidores, isto é, aos operadores não prossionais. A garantia cobre todos os defeitos de qualidade dos materiais e de fabrico, apurados durante o período de garantia pelo seu Revendedor ou por um Centro especializado. A aplicação da garantia é limitada à reparação ou à substituição do componente considerado defeituoso. Recomenda-se que a máquina seja levada uma vez por ano a uma ocina de assistência autorizada para a manutenção, assistência e controlo dos dispositivos de segurança. A aplicação da garantia é subordinada a uma manutenção regular da máquina. O utilizador deverá seguir atentamente todas as instruções fornecidas na documentação em anexo. A garantia não cobre os danos devidos a:

• Falta de familiarização com a documentação de acompanhamento (Manuais de Instruções).

• Desatenção, negligência.

• Causa externa (raio, colisões, presença de corpos estranhos dentro da máquina) ou acidente.

• Uso e montagem indevidos ou não permitidos pelo fabricante.

• Manutenção insuciente.

• Alteração da máquina.

• Utilização de peças sobressalentes não originais (peças adaptáveis).

• Utilização de acessórios não fornecidos ou não aprovados pelo fabricante. Para além disso, a garantia não cobre:

• As operações de manutenção ordinária/extraordinária (descritas no manual de instruções).

• O desgaste normal de materiais de consumo como correias de transmissão, dispositivos de corte, faróis, rodas, parafusos de segurança e cablagens.

• Deterioração estética da máquina devido à sua utilização.

• Os suportes dos dispositivos de corte.

• As despesas acessórias eventualmente relacionadas à ativação da garantia, como a transferência junto ao utilizador, o transporte da máquina junto ao Revendedor, locação de equipamentos para a substituição ou a solicitação a uma sociedade externa para todos os trabalhos de manutenção. O utilizador está protegido pelas suas próprias leis nacionais. Os direitos do utilizador previstos pelas leis nacionais do País em que vive não são, de maneira alguma, limitados pela presente garantia.

13. TABELA DE MANUTENÇÕES

Intervenção Frequência Notas MÁQUINA Controlo de todas as xações Antes de cada uso par. 7.4 Controlos de segurança / Vericação dos comandos Antes de cada uso par. 6.2 Vericação do dispositivo de corte Antes de cada uso par. 6.2.1 Vericação do estado de carga da bateria Antes de cada uso * Recarga da bateria No nal de cada uso par. 7.2.2 * Limpeza geral e controlo No nal de cada uso par. 7.3 Vericação de eventuais danos presentes na máquina. Se necessário, contate o centro de assistência autorizado. No nal de cada uso - Limpeza do ltro de ar Uma vez por mês par. 7.6 Limpeza da transmissão 1-2 vezes por ano par. 7.5 Substituição do dispositivo de corte - par. 8.1 *** Regulação da tração *** **

• Consulte o manual da bateria/carregador de bateria. ** Operação que deve ser executada pelo seu Revendedor ou por um Centro especializado *** Operação que deverá ser efetuada nos problemas sinais de problema de funcionamentoPT - 12

14. IDENTIFICAÇÃO DOS PROBLEMAS

14.1 PARA MÁQUINAS COM CONTROLE ELETRÔNICO

Caso os problemas persistam após a execução das soluções descritas, contacte o Revendedor.

tão liga / desliga, o LED não acende. A chave de segurança está faltando ou não foi inserida corretamente. Insira a chave (par. 6.3). Chave de segurança na posição “OFF”. Coloque a chave de segurança na posição “ON” (par. 6.3). A bateria está faltando ou não foi inserida corretamente. Abra a porta e verique se a bateria está bem alojada (par. 7.2.3). Bateria descarregada. Verique o estado de carga e recarregue a bateria (par. 7.2.2). Combinação incorreta de baterias. Verique a combinação correta das baterias seguindo as instruções fornecidas na tabela "Dados Técnicos".

2. Ao pressionar o botão

de energia, o LED não acende e a máquina emite um sinal sonoro. Anomalia interna do motor. Tire a chave de segurança e contacte um Centro de Assistência para vericações, substituições ou reparações.

rante o trabalho. A bateria não foi inserida corretamente. Abra a porta e verique se a bateria está bem alojada (par. 7.2.3). Bateria descarregada. Verique o estado de carga e recarregue a bateria (par. 7.2.2).

4. Acende-se o led de peri-

go (Fig.24.A) e a máqui- na emite um sinal sonoro. Dispositivo de corte travado. Pare a máquina, tire a chave de segurança e use luvas de trabalho. Verique e remova eventuais obstruções presentes na parte inferior da máquina (par. 7.3.2) que impedem a rotação do dispositivo de corte. Caso o problema persista, contacte um Centro de Assistência para vericações, substituições ou consertos (par. 8.1). Avaria da máquina Tire a chave de segurança e contacte um Centro de Assistência para vericações, substituições ou reparações. Sobrecorrente para o motor da tração em razão de condições de trabalho difíceis (tração sob esforço). – Verique se as rodas não estão travadas e, eventualmente, limpá-las. – Verique o declive do terreno no qual o trabalho é efetuado (par. 6.4.1).

perigo (Fig.24.A). Intervenção da proteção térmica em razão de superaquecimento da máquina. Espere pelo menos 5 minutos e, em seguida, efetue o arranque da máquina.

6. O corte da relva é difícil. O dispositivo de corte não

está em bom estado. Contate um centro de assistência para a aação ou substituição do dispositivo de corte.

7. Notam-se ruídos e/ou

vibrações excessivos durante o trabalho. Fixação do dispositivo de corte solto ou dispositivo de corte danicado. Pare imediatamente o motor e tire a chave de segurança. Contate um Centro de Assistência para vericações, substituições ou consertos (par. 8.1).PT - 13

8. A autonomia da ba-

teria é insuciente. Condições de uso difíceis com maior absorção de corrente. Otimize a utilização (par. 7.2.1). Bateria insuciente para as exigências operacionais. Utilize uma segunda bateria ou uma bateria mais potente (par. 15.1).

9. O carregador de bateria

não recarrega a bateria. Bateria não inserida corretamente no carregador de bateria. Verique se a bateria foi inserida corretamente (par. 7.2.3). Condições ambientais inadequadas. Efetue a recarga num ambiente com temperatura adequada (ver o manual de instruções da bateria/carregador de bateria). Contatos sujos. Limpe os contactos. Não é fornecida tensão ao carregador de bateria. Verique se a cha foi introduzida e se há tensão na tomada. Carregador de bateria defeituoso. Substitua-o por uma peça sobressalente original. Caso o problema persista, consulte o manual da bateria / carregador de bateria.

14.2 PARA MÁQUINAS SEM CONTROLE ELETRÔNICO

Caso os problemas persistam após a execução das soluções descritas, contacte o Revendedor.

PROBLEMA CAUSA PROVÁVEL SOLUÇÃO

1. O motor não arranca

com o interruptor sendo acionado A chave de segurança está faltando ou não foi inserida corretamente. Insira a chave (par. 6.3). Chave de segurança na posição “OFF”. Coloque a chave de segurança na posição “ON” (par. 6.3). A bateria está faltando ou não foi inserida corretamente. Abra a porta e verique se a bateria está bem alojada (par. 7.2.3). Bateria descarregada. Verique o estado de carga e recarregue a bateria (par. 7.2.2). Combinação incorreta de baterias. Verique a combinação correta das baterias seguindo as instruções fornecidas na tabela "Dados Técnicos".

2. O motor para e a máqui-

na emite um sinal sonoro. A bateria não foi inserida corretamente. Abra a porta e verique se a bateria está bem alojada (par. 7.2.3). Bateria descarregada. Verique o estado de carga e recarregue a bateria (par. 7.2.2). Intervenção da proteção térmica em razão de superaquecimento do motor. Espere pelo menos 5 minutos e, em seguida, efetue o arranque da máquina. Dispositivo de corte travado. Pare a máquina, tire a chave de segurança e use luvas de trabalho. Verique e remova eventuais obstruções presentes na parte inferior da máquina (par. 7.3.2) que impedem a rotação do dispositivo de corte. Caso o problema persista, contacte um Centro de Assistência para vericações, substituições ou consertos (par. 8.1). Avaria da máquina Tire a chave de segurança e contacte um Centro de Assistência para vericações, substituições ou reparações.PT - 14

3. O corte da relva é difícil. O dispositivo de corte não

está em bom estado. Contate um centro de assistência para a aação ou substituição do dispositivo de corte.

4. Notam-se ruídos e/ou

vibrações excessivos durante o trabalho. Fixação do dispositivo de corte solto ou dispositivo de corte danicado. Pare imediatamente o motor e tire a chave de segurança. Contate um Centro de Assistência para vericações, substituições ou consertos (par. 8.1).

5. A autonomia da ba-

teria é insuciente. Condições de uso difíceis com maior absorção de corrente. Otimize a utilização (par. 7.2.1). Bateria insuciente para as exigências operacionais. Utilize uma segunda bateria ou uma bateria mais potente (par. 15.1).

6. O carregador de bateria

não recarrega a bateria. Bateria não inserida corretamente no carregador de bateria. Verique se a bateria foi inserida corretamente (par. 7.2.3). Condições ambientais inadequadas. Efetue a recarga num ambiente com temperatura adequada (ver o manual de instruções da bateria/carregador de bateria). Contatos sujos. Limpe os contactos. Não é fornecida tensão ao carregador de bateria. Verique se a cha foi introduzida e se há tensão na tomada. Carregador de bateria defeituoso. Substitua-o por uma peça sobressalente original. Caso o problema persista, consulte o manual da bateria / carregador de bateria.

Estão disponíveis baterias de diversas capacidades, para adaptar-se às exigências operacionais especícas (Fig.25). A lista das baterias homologadas para esta máquina pode ser encontrada na tabela "Dados Técnicos".

15.2 CARREGADOR DE BATERIA

Dispositivo que é utilizado para recarregar a bateria (Fig.26).RO - 1

Declaração CE de Conformidade (Diretiva de Máquinas 2006/42/CE, Anexo II, parte A)

2. Declara sob a própria responsabilidade que a

máquina: Corta-relvas para operador apeado / corte da relva a) Tipo / Modelo Base b) Mês / Ano de fabrico c) Matrícula d) Moto: Bateria

3. É conforme às especificações das diretivas:

e) Órgão certificador f) Exame CE do Tipo

4. Referência às Normas harmonizadas

g) Nível medido de potência sonora h) Nível garantido de potência sonora

Declaração CE de Conformidade (Diretiva de Máquinas 2006/42/CE, Anexo II, parte A)

2. Declara sob a própria responsabilidade que a

máquina: Corta-relvas para operador apeado / corte da relva a) Tipo / Modelo Base b) Mês / Ano de fabrico c) Matrícula d) Moto: Bateria

3. É conforme às especificações das diretivas:

e) Órgão certificador f) Exame CE do Tipo

4. Referência às Normas harmonizadas

g) Nível medido de potência sonora h) Nível garantido de potência sonora

Declaração CE de Conformidade (Diretiva de Máquinas 2006/42/CE, Anexo II, parte A) 1. A Empresa 2. Declara sob a própria responsabilidade que a máquina: Corta-relvas para operador apeado / corte da relva a) Tipo / Modelo Base b) Mês / Ano de fabrico c) Matrícula d) Moto: Bateria 3. É conforme às especificações das diretivas: e) Órgão certificador f) Exame CE do Tipo 4. Referência às Normas harmonizadas g) Nível medido de potência sonora h) Nível garantido de potência sonora i) Amplitude de corte n) Pessoa autorizada a elaborar o Caderno Técnico o) Local e Data
