NAUDOJIMO INSTRUKCIJA Multiclip 750 S AE STIGA

Pėsčio operatoriaus valdoma akumuliatorinė vejapjovė NAUDOJIMO INSTRUKCIJOS DĖMESIO: prieš naudojant įrenginį, atidžiai perskaityti šį naudotojo vadovą.

LIETUVIŠKAI - Originalių instrukcijų vertimas

[2] Vardinė galia * [3] Maksimalus variklio veikimo greitis * [4] MAKS. maitinimo įtampa [5] NOMINALI maitinimo įtampa [6] Įrenginio svoris* [7] Pjovimo plotis [8] Pjovimo įrenginio kodas [9] Garso slėgio lygis [10] Matavimo netikslumas [11] Išmatuotas garso galios lygis [12] Garantuotas garso galios lygis [13] Vibracijų lygis [14] Papildomi priedai [15] „Mulčiavimo“ rinkinys [16] Akumuliatoriai, mod. [17] Akumuliatoriaus įkroviklis, mod. [18] Tinkamo akumuliatorių derinio lentelė [19] Vieno akumuliatoriaus naudojimas [20] 1 akumuliatoriaus anga [21] Suderintas dviejų akumuliatorių naudojimas [22] 2 akumuliatoriaus anga

• Konkretūs speciniai duomenys yra pateikti įrenginio identikavimo etiketėje.

Vadovo tekste kai kurie ypač svarbūs paragrafai, susiję su įrenginio sauga ar eksploatacija, yra pažymėti pagal šį kriterijų: PASTABA ARBA SVARBU pateikiami patikslinimai arba kiti duomenys, susiję su tuo, kas jau buvo nurodyta, siekiant išvengti įrenginio sugadinimo ar kitokios žalos. Simbolis perspėja apie pavojų. Įspėjimų nepaisymas sudaro sąlygas asmenų sužeidimo ir (arba) kitokios žalos rizikai. Paragrafai, pažymėti punktyriniais pilkais langais, nurodo pasirenkamas funkcijas, kurios yra ne visuose šiame vadove aprašytuose modeliuose. Patikrinti, ar funkcija yra galima jūsų modelyje. Visos nuorodos „priekinė“, „galinė“, „dešinė“ ir „kairė“ yra pateiktos dirbančio operatoriaus atžvilgiu.

Šioje naudojimo instrukcijoje paveikslėliai yra sunumeruoti 1, 2, 3, ir taip toliau. Paveikslėliuose nurodytos įrenginio sudedamosios dalys yra pažymėtos raidėmis A, B, C, ir taip toliau. Nuoroda į įrenginio sudedamąją dalį C 2-ame paveikslėlyje yra pažymėta kaip: „Žiūrėti 2.C pav.“ arba paprasčiausiai „(2.C pav.)“. Paveikslėliai yra orientacinio pobūdžio. Realios detalės gali skirtis nuo pavaizduotų.

Vadovas yra suskirstytas į skyrius ir paragrafus. Paragrafo „2.1 Mokymas“ pavadinimas yra „2. Saugos instrukcijos. Nuorodos į pavadinimus arba paragrafus yra pažymėtos sutrumpinimais skyr. arba par. ir atitinkamais numeriais. Pavyzdys: „2 skyr.“ arba „ 2.1“

Susipažinti su įrenginio valdymo įtaisais ir su tin- kamu jo naudojimu. Išmokti skubiai sustabdyti variklį. Įspėjimų ir instrukcijų nesilaikymas gali būti gaisrų ir (arba) rimtų sužalojimų priežastimi.

• Niekada neleisti, kad įrenginiu naudotųsi vaikai arba asmenys, kurie nėra kaip reikiant susipažinę su instrukcijomis. Vietiniai įstatymai gali riboti mašinos naudojimo amžių. DĖMESIO!: PRIEŠ NAUDOJANT ĮRENGINĮ, ATIDŽIAI PERSKAITYTI ŠĮ NAUDOTOJO VADOVĄ. Išsaugoti vėlesnėms konsultacijoms.

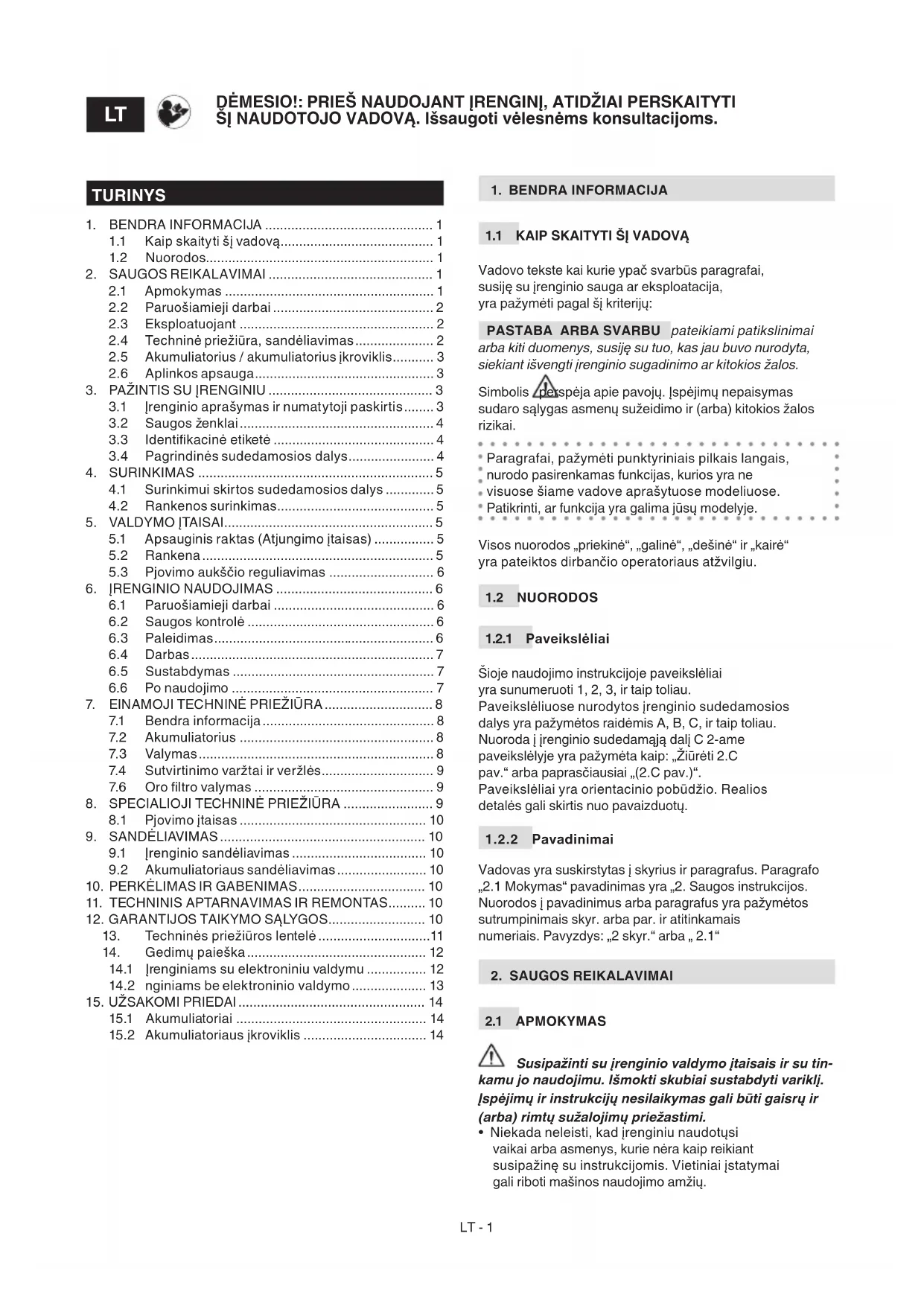

1.1 Kaip skaityti šį vadovą ......................................... 1

2.4 Techninė priežiūra, sandėliavimas ..................... 2

3.1 Įrenginio aprašymas ir numatytoji paskirtis ........ 3

3.4 Pagrindinės sudedamosios dalys ....................... 4

5.1 Apsauginis raktas (Atjungimo įtaisas) ................ 5

5.2 Rankena .............................................................. 5

5.3 Pjovimo aukščio reguliavimas ............................ 6

7.4 Sutvirtinimo varžtai ir veržlės .............................. 9

9.1 Įrenginio sandėliavimas .................................... 10

9.2 Akumuliatoriaus sandėliavimas ........................ 10

13. Techninės priežiūros lentelė ..............................11

• Šiuo įrenginiu gali naudotis vyresni kaip 8 metų vaikai arba asmenys su ribotais ziniais, jutiminiais arba protiniais gebėjimais, ar asmenys be patirties bei pakankamai nesusipažinę su įrenginiu, tik tokiu atveju, jei jie yra prižiūrimi arba jei jie buvo informuoti apie saugų šio įrenginio naudojimą ir supranta apie galimus pavojus. Vaikams draudžiama žaisti su įrenginiu. Vaikams draudžiama atlikti įrenginio valymo ir techninės priežiūros darbus be atsakingo asmens priežiūros.

• Niekada nenaudoti įrenginio, jei naudotojas yra pavargęs ar prastai jaučiasi, arba vartojo vaistus, narkotines medžiagas, alkoholį arba kitas medžiagas, kurios galėtų turėti neigiamos įtakos jo gebėjimui reaguoti ir sutelkti dėmesį.

• Nevežti vaikų arba kitų keleivių.

• Prisiminti, kad operatorius ar įrenginio naudotojas yra atsakingas už nelaimingus atsitikimus bei žalą, padarytą kitiems asmenims arba jų turtui. priemonėmis, užtikrinančiomis jo paties ir kitų asmenų saugumą, ypač dirbant šlaituose, šiurkščioje, slidžioje ar nestabilioje dirvoje.

• Jei norima perduoti arba paskolinti įrenginį kitiems asmenims, užtikrinti, kad naudotojas susipažintų su šiame vadove pateiktomis naudojimo instrukcijomis.

2.2 PARUOŠIAMIEJI DARBAI

Asmeninės apsaugos priemonės (AAP)

• Dėvėti tinkamą aprangą, avėti darbinę avalynę neslidžiais padais ir dėvėti ilgas kelnes. Nepaleisti įrenginio basomis kojomis ar avint atvirą avalynę. Naudoti klausos apsaugos priemones.

• Klausos apsaugos priemonių naudojimas gali sumažinti gebėjimą išgirsti galimus įspėjimus (šauksmus arba garsinius signalinius įtaisus). Atkreipti ypatingą dėmesį į tai, kas vyksta aplink darbo teritorijoje.

• Mūvėti apsaugines pirštines kiekvieną kartą, kai kyla pavojus rankoms.

• Nedėvėti šalikų, marškinių, grandinėlių, apyrankių, rūbų su besiplaikstančiomis detalėmis, raišteliais ar kaklaraiščiais bei kitų kabančių ar plačių aksesuarų, kurie galėtu įsipainioti į įrenginį ar į darbo vietoje esančius daiktus ir medžiagas.

• Tinkamai susišukuoti ilgus plaukus. Darbo teritorija / Įrenginys

• Kruopščiai apžiūrėti visą darbo lauką ir pašalinti viską, ką įrenginys galėtų nusviesti arba kas galėtų sugadinti jo pjovimo įtaisą /besisukančias detales (akmenis, šakas, vielą, kaulus ir t.t.).

• Niekada nenaudoti įrenginio potencialiai sprogioje aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai įrankiai sukuria kibirkštis, kurios gali uždegti dulkes ar garus.

• Dirbti tik dienos šviesoje arba prie gero dirbtinio apšvietimo ir gero matomumo sąlygomis.

• Kiti asmenys, vaikai ir gyvūnai privalo būti toliau nuo darbo lauko. Būtina, kad vaikus prižiūrėtų kitas suaugęs asmuo.

• Nedirbti ant šlapios vejos, lyjant lietui ar artinantis audrai, ypač kai yra žaibavimo tikimybė.

• Nelaikyti įrenginio lietuje arba drėgnoje aplinkoje. Į įrenginį patekęs vanduo padidina elektros smūgio riziką.

• Atkreipti ypatingą dėmesį į žemės paviršiaus nelygumus (kalnelius, griovius), šlaitus, nematomus pavojus bei galimas kliūtis, kurios galėtų riboti matomumą.

• Atkreipti ypatingą dėmesį dirbant netoli daubų, griovių arba pylimų. Įrenginys gali apvirsti, jei ratas peržengia šlaito kraštą arba jei šlaito kraštas ima byrėti.

• Visada dirbti skersai šlaito, o ne pakilimo/nusileidimo kryptimi, atkreipiant ypatingą dėmesį į krypties pakeitimą, užsitikrinant tinkamus atramos taškus bei įsitikinant, kad nėra kliūčių ties ratais (akmenų, šakų, šaknų ir t.t.), šios kliūtys gali sąlygoti šoninį paslydimą arba įrenginio kontrolės praradimą.

• Kai įrenginys yra naudojamas netoli kelio, atkreipti dėmesį į eismą. Elgesys

• Būti ypatingai atidiems apsisukant ar važiuojant atbuline eiga. Prieš apsisukant ir apsisukimo metu žiūrėti sau už nugaros, tokiu būdu įsitikinant, jog nėra kliūčių.

• Niekada nebėgti, o žingsniuoti.

• Vengti, kad vejapjovė temptų operatorių.

• Rankas ir pėdas visada laikyti atokiau nuo pjovimo įtaiso, tiek įrenginio paleidimo, tiek jo naudojimo metu.

• Dėmesio: pjovimo elementas toliau sukasi keletą sekundžių po jo atjungimo arba po variklio išjungimo.

• Visada laikytis atokiau nuo išmetimo angos. Gedimų arba nelaimingų atsitikimų darbo metu atveju, nedelsiant išjungti variklį ir patraukti įrenginį taip, kad nebūtų padaryta dar didesnė žala; nelaimingų atsitikimų, susijusių su asmens ar trečiosios šalies sužalojimais atveju, nedelsiant atlikti tinkamiausius pirmosios pagalbos veiksmus ir kreiptis į sveikatos priežiūros įstaigą tolesniam gydymui. Kruopščiai paša- linti galimas sankaupas, kurios galėtų padaryti žalos, sužaloti asmenis ar be priežiūros paliktus gyvūnus. Naudojimo apribojimai

• Niekada nenaudoti įrenginio, jei apsaugos įtaisai yra pažeisti, jų trūksta ar yra netinkamai sumontuoti (surinkimo maišas, šoninio išmetimo apsaugos įtaisas, galinio išmetimo apsaugos įtaisas).

• Nenaudoti įrenginio, jei priedai/įrankiai nėra įdiegti tam numatytose vietose.

• Neišjunginėti, nekeisti, negadinti ar nenuiminėti esamų apsauginių sistemų / mikrojungiklių.

• Saugoti įrenginį nuo pernelyg didelių apkrovų ir nenaudoti mažo įrenginio sunkių darbų atlikimui; tinkamo įrenginio naudojimas sumažina riziką ir pagerina darbo kokybę.

2.4 TECHNINĖ PRIEŽIŪRA, SANDĖLIAVIMAS

Periodiška techninė priežiūra ir taisyklingas sandėliavimas padeda išlaikyti įrenginio saugumą ir jo veiksmingumo lygį. Techninė priežiūra

• Niekada nenaudoti įrenginio, jei jo dalys yra susidėvėjusios arba pažeistos. Pažeistos ar susidėvėjusios detalės turi būti pakeistos ir niekada netaisomos.

• Įrenginio reguliavimo operacijų metu, atkreipti dėmesį, kad pirštai nepatektų tarp judančio pjovimo įtaiso ir stacionarių įrenginio dalių.LT - 3 Šioje instrukcijoje nurodytas triukšmo ir vibracijų lygis yra šio įrenginio maksimalios naudojimo vertės. Išbalansuoto pjovimo elemento naudojimas, pernelyg didelis eigos greitis, techninės priežiūros stoka daro didelę įtaką triukšmo emisijai ir vibracijoms. Dėl šios priežasties būtina imtis prevencinių priemonių, kurios padėtų pašalinti galimus nuostolius, atsirandančius dėl per didelio triukšmo ir dėl vibracijų; reikia pasirūpinti įrenginio technine priežiūra, dėvėti apsaugines ausi- nes, darbo metu daryti pertraukas. Sandėliavimas

• Norint sumažinti gaisro riziką, nepalikti konteinerių su surinktomis atliekomis uždaroje patalpoje.

2.5 AKUMULIATORIUS /

AKUMULIATORIUS ĮKROVIKLIS SVARBU Šie saugos reikalavimai papildo saugos nurodymus, aprašytus atitinkamoje kartu su įrenginiu pristatomoje akumuliatoriaus ir akumuliatoriaus įkroviklio instrukcijų knygelėje.

• Akumuliatoriaus įkrovimui naudoti tik gamintojo rekomenduojamą akumuliatoriaus įkroviklį. Netinkamas akumuliatoriaus įkroviklis gali sukelti elektros smūgį, perkaitimą ar korozinio skysčio nuotėkį iš akumuliatoriaus.

• Naudoti tik jūsų įrenginiui numatytą akumuliatorių. Kitų akumuliatorių naudojimas gali sukelti sužalojimus ar gaisro pavojų.

• Prieš įstatant akumuliatorių, užsitikrinti, kad įrenginys būtų išjungtas. Akumuliatoriaus įdėjimas į įjungtą elektrinį prietaisą gali sukelti gaisrą.

• Nenaudojamą akumuliatorių laikyti atokiau nuo sąvaržėlių, monetų, raktų, vinių, varžtų ar kitų mažų metalinių daiktų, kurie galėtų sąlygoti kontaktų trumpąjį jungimą. Trumpasis akumuliatoriaus kontaktų jungimas gali sąlygoti dūmus arba liepsną.

• Nenaudoti akumuliatoriaus įkroviklio vietose, kur yra degių garų, medžiagų arba lengvai užsidegančių paviršių, tokių kaip popierius, audiniai ir t.t. Įkrovimo metu akumuliatoriaus įkroviklis įkaista ir gali sukelti gaisrą.

• Akumuliatorių transportavimo metu, atkreipti dėmesį į tai, kad kontaktai nebūtų tarpusavyje sujungiami ir kad transportavimui nebūtų naudojamos metalinės talpyklos.

2.6 APLINKOS APSAUGA

Naudojant įrenginį, aplinkos apsauga turi būti svarbus ir prioritetinis aspektas, pilietinės visuomenės ir aplinkos, kurioje gyvename naudai.

• Stengtis netrukdyti kaimynams. Įrenginį naudoti tik tinkamu laiku (ne anksti ryte arba ne vėlai vakare, kai ši veikla galėtų trukdyti kitiems asmenims).

• Kruopščiai laikytis vietinių teisės aktų, susijusių su pakavimo medžiagų, sugadintų detalių arba kitų elementų, sąlygojančių stiprų neigiamą poveikį aplinkai šalinimu; šios atliekos neturi būti metamos į šiukšlių dėžę, bet turi būti atskirtos ir perduotos į specializuotus surinkimo punktus, kuriuose bus pasirūpinta jų perdirbimu.

• Kruopščiai laikytis vietinių teisės aktų šalinant pjovimo metu susidarančias atliekas.

• Įrenginio nebenaudojimo atveju, jo nepalikti aplinkoje, bet, vadovaujantis vietiniais teisės aktais, kreiptis į specializuotą atliekų surinkimo punktą. Elektrinių prietaisų nešalinti kartu su buitinėmis atliekomis. Pagal Europos direktyvą 2012/19/ES dėl elektros ir elektroninės įrangos atliekų ir jos įgyvendinimą pagal nacionalinius standartus, nebenaudojama elektros įranga turi būti surenkama atskirai, kad būtų pakartotinai naudojama aplinkai nekenksmingu būdu. Jei elektros įranga yra šalinama sąvartyne ar dirvoje, kenksmingos medžiagos gali patekti į požeminį vandenį ir patekti į maisto grandinę, pakenkiant jūsų sveikatai ir gerovei. Dėl išsamesnės informacijos apie šio gaminio pašalinimą, kreiptis į įstaigą, atsakingą už buitinių atliekų perdirbimą arba į gaminio Pardavėją. Eksploatavimo laikotarpio pabaigoje tinkamai šalinti akumuliatorius rūpinantis mus supančia aplinka. Akumuliatoriuje yra medžiagų, kurios kelia pavojų jums ir aplinkai. Jos turi būti atskirtos ir pašalintos atskirai specializuotame centre, kuris priima ličio jonų baterijas. Naudotų produktų ir jų pakuotės rūšiavimas sudaro sąlygas medžiagų perdirbimui ir pakartotiniam jų panaudojimui. Pakartotinis perdirbtų medžiagų panaudojimas padeda išvengti aplinkos taršos ir sumažina žaliavų poreikį.

NUMATYTOJI PASKIRTIS Šis įrenginys yra vejapjovė, valdoma pėsčio operatoriaus. Įrenginys yra sudarytas iš variklio, varančio gaubte įmontuotą pjovimo įtaisą, bei yra aprūpintas ratais ir rankena. Operatorius gali vairuoti įrenginį bei naudotis pagrindiniais valdymo įtaisais visada laikydamasis už rankenos, tokiu būdu išlikdamas saugiu atstumu nuo besisukančio pjovimo įtaiso. Operatoriui atsitraukus nuo įrenginio, variklis ir besisukantis įtaisas per kelias sekundes sustoja.

3.1.1 Numatytoji naudojimo paskirtis

Įrenginys yra suprojektuotas ir pagamintas žolės pjovimui soduose ir žolėtuose plotuose, kurių dydis atitinka pjovimo pajėgumą, kai darbą atlieka pėsčias operatorius. Šis įrenginys paprastai gali: Pjauti žolę, ją paskleisti ant dirvos paviršiaus (mulčiavimo funkcija). Specialių priedų naudojimas, kuriuos Gamintojas numatė kaip originalią tiekiamą įrangą arba kaip atskirai įsigyjamus priedus, suteikia galimybę atlikti šį darbą skirtingais darbo režimais, kurie yra aprašyti šiame instrukcijų vadove arba atskirų priedų instrukcijų vadovuose.LT - 4

3.1.2 Netinkamas naudojimas

Bet koks kitas naudojimas, kitoks nei nurodyta aukščiau, gali būti pavojingas ir sąlygoti žalą asmenims ir / arba daiktams. Netinkamu naudojimu laikoma (kaip pavyzdžiui, tačiau ne tik): – Pervežti ant įrenginio kitus žmones, vaikus ar gyvūnus, nes jie gali nukristi ir rimtai susižaloti arba pabloginti saugų vairavimą. – Būti gabenamiems mašinos. – Naudoti mašiną kroviniams vilkti ar stumti. – Paleisti pjovimo įtaisą nežolėtose vietose. – Naudoti įrenginį lapų ar šiukšlių surinkimui. – Naudoti įrenginį gyvatvorėms sulyginti ar ne žolės tipo augmenijai pjauti. – Naudoti įrenginį daugiau nei vienam asmeniui. SVARBU Netinkamas įrenginio naudojimas panaikina garantijos galiojimą ir atleidžia Gamintoją nuo bet kokios atsakomybės, tokiu būdu visa atsakomybė už nuostolius ar sužalojimus savo paties ar trečiųjų asmenų atžvilgiu tenka naudotojui.

3.1.3 Naudotojo tipas

Šis įrenginys yra skirtas privatiems naudotojams, tai yra neprofesionaliems operatoriams. Šis įrenginys yra skirtas mėgėjams. SVARBU Įrenginį privalo naudoti tik vienas operatorius.

Ant įrenginio yra pavaizduoti įvairūs simboliai (2 pav.). Jų paskirtis yra priminti operatoriui, kaip jis turi elgtis, kad įrenginys būtų naudojamas atsargiai ir saugiai. Simbolių reikšmės: Dėmesio. Prieš naudojant įrenginį, perskaityti instrukcijas. Pavojus! Daiktų sviedimo pavojus. Naudojimo metu pašaliniai asmenys privalo laikytis atokiau nuo darbo lauko. Tik vejapjovei su šiluminiu varikliu. Atkreipti dėmesį į aštrų pjovimo įtaisą. Nekišti rankų ar pėdų į pjovimo įtaiso ertmės vidų. Pjovimo įtaisas toliau sukasi net ir po variklio išjungimo. Prieš pradedant techninės priežiūros darbus, ištraukti apsauginį raktą (atjungimo įtaisą). Pavojus! Įsipjovimo rizika. Judantis pjovimo įtaisas. Nekišti rankų ar pėdų į pjovimo įtaiso ertmės vidų. SVARBU Pažeistos arba neįskaitomos lipnios etiketės turi būti pakeistos naujomis. Užsakyti naujas etiketes artimiausiame įgaliotame techninio aptarnavimo centre.

3.3 IDENTIFIKACINĖ ETIKETĖ

Identikacinėje etiketėje yra pateikti šie duomenys (1 pav.).

6. Gamintojo pavadinimas ir adresas.

8. Didžiausias variklio darbinis greitis.

10. Maitinimo šaltinio įtampa ir dažnis.

11. Elektros apsaugos laipsnis.

Perrašyti įrenginio identikacinius duomenis atitinkamuose etiketės, esančios viršelio užpakalinėje pusėje, laukuose. SVARBU Kaskart kreipiantis į įgaliotąjį techninio aptarnavimo centrą, naudoti identikacinius duomenis, pateiktus identikacinėje produkto etiketėje. SVARBU Atitikties deklaracijos pavyzdys yra šio vadovo paskutiniuose puslapiuose.

3.4 PAGRINDINĖS SUDEDAMOSIOS DALYS

Įrenginys yra sudarytas iš šių pagrindinių sudedamųjų dalių, kurios atlieka tokias funkcijas (Pav.1): A. Važiuoklė: tai korpusas, uždengiantis besisukantį pjovimo įtaisą. B. Variklis: perduoda judėjimą iš pjovimo įtaiso ir traukos įtaiso į ratus (jei numatyta). C. Pjovimo įtaisas: už žolės pjovimą atsakingas elementas.

Rankena: tai operatoriaus darbo vieta. Jos ilgis padeda operatoriui darbo metu visada išlaikyti saugų atstumą nuo besisukančio pjovimo įtaiso.

Akumuliatorius (jei nėra tiekiamas su įrenginiu, žiūrėti 15 skyr. „papildomai užsakomi priedai“): įtaisas, kuris tiekia energiją įrenginiui; jo techniniai duomenys ir naudojimo taisyklės yra aprašytos specialiajame instrukcijų vadove. F. Operatoriaus svirtis: tai svirtis, kuri leidžia įjungti pjovimo ir traukos įtaisą. Variklis sustoja automatiškai, atleidus abi svirtis. G. Traukos įjungimo svirtis: tai svirtis, kuri įjungia ratų trauką ir leidžia judėti įrenginiui. H. Akumuliatoriaus bloko prieigos durelės

I. Apsauginis raktas (Atjungimo įtaisas): Raktas

įjungia / atjungia įrenginio elektros grandinę. J. Akumuliatoriaus įkroviklis (jei nėra tiekiamas su įrenginiu, žiūrėti 15 skyr. „papildomai užsakomi priedai“): įtaisas, kuris yra naudojamas akumuliatoriaus įkrovimui.LT - 5

Būtina laikytis saugos reikalavimų, aprašytų 2. skyr. Griežtai laikytis šių reikalavimų, tokiu būdu bus išvengta didelės rizikos ar pavojaus. Sandėliavimo ir transportavimo sumetimais, kai kurios įrenginio sudėtinės dalys nėra surinktos tiesiogiai gamykloje, todėl jos turi būti sumontuotos nuėmus pakuotę bei laikantis šių nurodymų. Išpakavimas ir baigiamieji surinkimo darbai turi būti atliekami ant lygaus ir tvirto paviršiaus, kur būtų pakankamai vietos įrenginio ir jo pakuotės judėjimui, visada naudojant tinkamus įrankius. Nenaudoti įrengi- nio, kol nėra baigti darbai, aprašyti skyriuje „SURINKI- MAS“.

4.1 SURINKIMUI SKIRTOS

SUDEDAMOSIOS DALYS Pakuotėje yra surinkimui skirtos sudedamosios dalys.

1. Atsargiai išardyti pakuotę, stengiantis

nepamesti sudedamųjų detalių.

2. Peržiūrėti dėžėje esančius dokumentus,

tame tarpe ir šią instrukciją.

3. Ištraukti iš dėžės visus nesumontuotus komponentus.

4. Dėžę ir kitas pakavimo medžiagas šalinti

laikantis vietinių teisės aktų. Prieš pradedant surinkimo darbus, įsitikinti, ar akumuliatorius nėra įstatytas į jam skirtą ertmę.

4.2 RANKENOS SURINKIMAS

• „I“ tipas Surinkite rankeną, kaip parodyta (3 pav.).

• „II“ tipas Surinkite rankeną, kaip parodyta (4 pav.).

• „III“ tipas Surinkite rankeną, kaip parodyta (5 pav.).

Raktas (Pav.6.A), esantis akumuliatoriaus ertmės viduje, įjungia ir atjungia įrenginio elektros grandinę. Ištraukus raktą, visiškai atsijungia elektros grandinė, tokiu būdu užkertamas kelias nekontroliuojamam įrenginio naudojimui. SVARBU Kaskart, kai įrenginys paliekamas nenaudojamas arba neprižiūrimas, ištraukti apsauginį raktą. Kai kuriems modeliams, jei numatyta, pasukite raktelį į padėtį „ON“, kad įjungtumėte įrenginio elektros grandinę, leidžiančią užvesti įrenginį. Pasukus raktą į padėtį OFF, visiškai atsijungia elektros grandinė, tokiu būdu užkertamas kelias nekontroliuojamam įrenginio naudojimui.

Operatoriaus svirtis (7.A pav.) leidžia įjungti pjovimo įtaisą. Ji yra priešais rankeną. Norėdami paleisti pjovimo įtaisą, paspauskite saugos mygtuką (7.C pav.) ir perkelkite svirtį prie rankenos. Variklis automatiškai sustoja, o atleidus svirtį visos funkci- jos išjungiamos. PASTABA Pjovimo įtaisą galima paleisti tik paspaudus saugos mygtuką rankenos dešinėje ir nuspaudus operatoriaus svirtį rankenos link.

5.2.2 Įjungimo mygtukas

Šis įjungimo mygtukas (8.A pav.) naudojamas:

Įrenginiui įjungti. Paspaudus mygtuką (8.A pav.), LED (8.B pav.) įsijungia ir įrenginys yra paruoštas naudojimui. PASTABA Įrenginį galima įjungti tik tada, kai atleistos operatoriaus ir traukos svirtys. PASTABA Jei įrenginys nėra naudojamas, po 15 sekundžių LED užgęsta ir reikės pakartoti aukščiau aprašytą operaciją.

Pjovimo įtaiso įvedimas. PASTABA Pjovimo įtaiso įvedimas yra galimas tik jei operatoriaus svirtis yra nuspausta rankenos link (žr. 6.3 par.).

Pjovimo įtaiso išjungimas. Prie įvesto pjovimo įtaiso, atleisti operatoriaus svirtį (7.A pav.); pjovimo įtaisas sustoja, nors pats įrenginys toliau išlieka įjungtas.

5.2.3 Eigos įvedimo svirtis

SVARBU Variklį visada paleiskite tik išjungę trauką. Įveda trauką ratams ir leidžia įrenginiui judėti. Ji yra už rankenos. Trauka įvesta. Vejapjovė pradeda judėti stumtelėjus svirtį prie rankenos (7.B pav.). Vejapjovė nustoja judėti atleidus rankeną. SVARBU Netraukite įrenginio atgal, kai įjungta trauka. Kai kuriems modeliams, pasirinkimo rankenėlės, esančios rankenos dešinėje, pagalba (8.C pav.) yra galimas eigos greičio reguliavimas. Galima pasirinkti 6 skirtingus greičio lygius.

1. Maksimalus greitis (apytiksliai 5 Km/h).

2. Minimalus greitis (apytiksliai 2,5 km/h).

PASTABA Paskutinis pasirinktas greičio lygis lieka nustatytas net ir išjungus įrenginį.LT - 6

5.2.4 „ECO“ mygtukas

„ECO“ funkcija leidžia taupyti energiją vejos pjovimo metu optimizuojant akumuliatoriaus veikimo trukmę. Norint įjungti arba išjungti „Eco“ funkciją, paspausti mygtuką (8.D pav.). Ši funkcija visada išsijungia kaskart, kai yra atleidžiamos operatoriaus svirtys. PASTABA Nerekomenduojama naudoti funkcijos ECO sudėtingomis pjovimo sąlygomis (pjaunant tankią, aukštą, drėgną veją).

5.3 PJOVIMO AUKŠČIO REGULIAVIMAS

Nuleidus ar pakėlus važiuoklę, žolė gali būti pjaunama skirtingais pjovimo aukščiais. Atlikti šią operaciją tik sustojus pjovimo įtaisui. Pjovimo aukščio reguliavimas atliekamas specialios svirties (pav.9.A) pagalba, kuri pakelia arba nuleidžia važiuoklę iki norimos padėties.

6. ĮRENGINIO NAUDOJIMAS

Būtina laikytis saugos reikalavimų, aprašytų 2. skyr. Griežtai laikytis šių reikalavimų, tokiu būdu bus išvengta didelės rizikos ar pavojaus.

6.1 PARUOŠIAMIEJI DARBAI

Prieš pradedant darbą, būtina atlikti visą eilę patikrinimų ir operacijų, tokiu būdu bus užtikrintas efektyvus darbas saugiomis sąlygomis: Įsitikinti, kad apsauginis raktas nėra įstatytas į jam skirtą ertmę. Pastatyti įrenginį horizontalioje padėtyje, jis turi tvirtai remtis į žemę.

6.1.1 Akumuliatoriaus patikrinimas

Prieš naudojant įsigytą įrenginį pirmąjį kartą, pilnai įkrauti akumuliatorių laikantis akumuliatoriaus instrukcijų knygelėje pateiktų nurodymų. Prieš kiekvieną naudojimą patikrinti akumuliatoriaus įkrovimo lygį, laikantis akumuliatoriaus instrukcijoje pateiktų nurodymų.

6.1.2 Pjovimo aukščio reguliavimas

Sureguliuoti pjovimo aukštį kaip nurodyta ( 5.3 par.).

Atlikti žemiau aprašytus saugos patikrinimus bei įsitikinti, ar patikrinimo rezultatai atitinka lentelių duomenis. Prieš naudojimą visada atlikti saugos patikrinimus.

6.2.1 Bendras saugos patikrinimas

Objektas Rezultatas Rankenos Švarios, sausos. Rankena Tinkamai ir tvirtai pritvirtinta prie įrenginio. Pjovimo įtaisas Švarus, nėra pažeistas arba susidėvėjęs. Jungiklio valdiklis Operatoriaus svirtis Eigos įvedimo svirtis Svirtis turi judėti laisvai, neturi būti suspausta, o atleista, turi automatiškai ir greitai sugrįžti į neutralią padėtį. Akumuliatorius Jokio korpuso pažeidimo, jokio skysčio nutekėjimo. Varžtai/veržlės ant įrenginio ir ant pjovimo įtaiso Gerai priveržti (neatsilaisvinę). Aušinimo ortakiai Neužsikimšę. Įrenginys Nėra jokių pažeidimo ar susidėvėjimo žymių.

1. Paleisti įrenginį ir įvesti

pjovimo įtaisą (6.3 par.).

matiškai ir greitai sugrįžti į neutralią padėtį, variklis turi išsijungti, o pjovimo įtaisas turi sustoti per kelias sekundes.

1. Paleisti įrenginį (6.3

par.) ir aktyvuoti trau- kos svirtį (5.2.3par.).

2. Atleisti traukos svirtį.

1. Ratai įrenginį varo į

ginys nustoja judėti. Bandomasis važiavimas Nėra neįprastų vibracijų. Nėra jokių neįprastų garsų. Jei bet kuris vienas iš rezultatų skiriasi nuo lentelėje pateiktų duomenų, įrenginio eksploatuoti ne- galima! Kreiptis į specializuotą techninio aptarnavimo centrą apžiūrai ir remonto darbams.

PASTABA Užvedimą atlikti ant lygaus paviršiaus, kur nėra kliuvinių ir aukštos žolės.LT - 7 PASTABA Patikrinti, ar akumuliatoriai suderinti tinkamai, vadovaujantis lentelėje „Techniniai duomenys“ pateiktomis instrukcijomis.

2. Įstatyti akumuliatorių (7.2.3 par.) į jo vietą

stumiant iki galo kol pasigirs spragtelėjimas ir jis užsiblokuos, tokiu būdu bus užtikrintas nepriekaištingas elektros kontaktas.

3. Įvesti iki galo apsauginį raktą (11.A pav.). Jei

numatyta, pasukti raktelį į padėtį „ON“.

4. Vėl visiškai uždaryti dureles.

5. Modeliuose su užvedimo mygtuku,

paspauskite įjungimo mygtuką (12.A pav.). LED lieka įjungtas 15 sekundžių.

6. Įjungti pjovimo įtaisą, pirmiausia paspaudus

saugos mygtuką dešinėje (13.B pav.), o paskui paspaudus operatoriaus svirtį (13.A pav.).

7. Norėdami įvesti trauką, paspauskite

galinę rankenos svirtį (13.C pav.).

SVARBU Darbo metu būtina visada išlaikyti saugų atstumą nuo besisukančio pjovimo įtaiso, atsižvelgiant į rankenos ilgį. Akumuliatorių veikimo trukmė (taip pat ir vejos, apdirbamos prieš įkrovimą, paviršius) priklauso nuo įvairių aprašytų veiksnių ( 7.2.1 par.). Naudojimo metu rodoma akumuliatorių įkrovos būsena (likusio įkrovimo procentas) (8.E pav.). SVARBU Jei variklis darbo metu sustoja dėl perkaitimo, būtina palaukti apytiksliai 5 minutes prieš vėl jį paleidžiant iš naujo.

6.4.1 Žolės pjovimas

1. Pradėti eigą ir pjovimą žolėtame lauke.

2. Nustatyti padavimo greitį ir pjovimo aukštį (5.3

par.), atsižvelgiant į vejos būklę (žolės aukštis, tankis ir drėgmė) ir į nupjautos žolės kiekį. Modeliuose su trauka (5.2.3 par.): Rekomenduojama nepjauti žolės žemės plotuose, kurių nuolydis viršija 15°.

3. Vejos vaizdas bus geresnis, jei pjovimai

bus atliekami visada vienodame aukštyje ir pakaitomis abiem kryptimis (Pav.14).

• Visada vengti per didelio žolės kiekio šalinimo. Niekada nepjauti daugiau nei trečdalio viso žolės aukščio vienu praėjimu (Pav.14).

• Važiuoklę visada išlaikyti švarią ( 7.3.1 par.).

6.4.2 Patarimai gražios vejos palaikymui

• Norint išlaikyti puikios išvaizdos žalią ir minkštą veją, būtina, kad ji būtų pjaunama reguliariai. Veja gali būti sudaryta iš skirtingo tipo žolių. Dažnai pjaunant, smarkiau auga žolės, kurios vysto šaknis ir suformuoja standžią velėną; priešingu atveju, jei pjaunama rečiau, plinta aukštos ir laukinės žolės (dobilai, ramunės ir t.t.). Pjovimo dažnis turi būti susijęs su žolės augimu, vengiant, kad tarp dviejų pjovimų žolė užaugtų per aukšta.

• Gražiai sutvarkytos vejos optimalus aukštis yra maždaug 4-5 cm, vienu pjovimu nereikėtų trumpinti daugiau nei trečdalio viso aukščio. Labai aukštos žolės atveju, pjovimą geriau atlikti per du praėjimus, vienos dienos atstumu; pirmiausia praeiti pjovimo įtaisus nustačius didžiausiame aukštyje, o antrąjį kartą - norimu aukščiu.

• Pernelyg žemas pjovimas sąlygoja velėnos suplėšymą ir išretinimą, bei „dėmėtą“ vaizdą.

• Karštais ir sausais periodais patartina išlaikyti kiek aukštesnę žolę, tokiu būdu dirva mažiau išdžius.

• Visada geriausia pjauti žolę, kai veja yra sausa. Negalima pjauti šlapios žolės; tai gali sumažinti besisukančio įtaiso efektyvumą dėl prilimpančios žolės, kuris gali imti plėšyti velėną.

• Pjovimo įtaisai turi būti nepažeisti ir gerai išgaląsti, tokiu būdu pjovimas bus lygus ir be išsipešiojimų, kurie sąlygoja viršūnių pageltimą.

Norint sustabdyti įrenginį:

2. Modeliuose su užvedimo mygtuku,

paspauskite įjungimo mygtuką (12.A pav.).

3. Palaukti pjovimo įtaiso sustojimo.

Išjungus įrenginį, reikia dar keleto sekundžių, pa- kol pjovimo įtaisas visiškai sustos. SVARBU Visada sustabdyti įrenginį.

• Vietos pakeitimai darbo teritorijoje.

• Važiuojant per nežolėtas teritorijas.

• Kiekvieną kartą, kai reikia aplenkti kliūtį.

• Prieš sureguliuojant pjovimo aukštį.

• Kiekvieną kartą nuėmus ar sumontavus šoninio išmetimo deektorių (jei numatyta).

1. Sustabdyti įrenginį (6.5 par.).

2. Atidaryti dureles ir ištraukti apsauginį raktą.

3. Išimti akumuliatorių iš jo ertmės ir at-

likti įkrovimą (7.2.2 par.).

4. Prieš statant įrenginį į bet kokią patal-

pą, palaukti, kol variklis atvės.

5. Atlikti valymo darbus (7.3 par.).

6. Patikrinti, ar nėra atsilaisvinusių arba sugadintų

sudedamųjų detalių. Jei reikia, pakeisti sugadintas detales ir priveržti atsisukusius varžtus ir veržles arba kreiptis į įgaliotąjį techninio aptarnavimo centrą.LT - 8 SVARBU Kaskart, kai įrenginys paliekamas nenaudojamas arba neprižiūrimas, ištraukti apsauginį raktą.

Būtina laikytis saugos reikalavimų, aprašytų 2. skyr. Griežtai laikytis šių reikalavimų, tokiu būdu bus išvengta didelės rizikos ar pavojaus. Prieš atliekant bet kokius įrenginio patikrinimo, valymo arba techninės priežiūros / sureguliavimo dar- bus:

• Sustabdyti įrenginį.

• Ištraukti apsauginį raktą (niekada nepalikti rakto įvesto arba vaikams ar kitiems netinkamiems asmenims prieinamoje vietoje).

• Įsitikinti, ar visos judančios detalės yra visiškai sustojusios.

• Prieš statant įrenginį į bet kokią patalpą, palaukti, kol variklis atvės.

• Perskaityti atitinkamus nurodymus.

• Dėvėti tinkamą aprangą, naudoti darbines pirštines ir apsauginius akinius.

• Techninės priežiūros darbų periodiškumas ir tipas yra nurodyti „Techninės priežiūros lentelėje“. Ši lentelė padės išlaikyti jūsų įrenginio efektyvumą ir saugumą. Joje nurodyti pagrindiniai techninės priežiūros darbai ir jų periodiškumas. Atlikti atitinkamus veiksmus prieš baigiantis numatytam terminui.

• Neoriginalių detalių ir priedų naudojimas ar jų netaisyklingas sumontavimas gali turėti neigiamą poveikį įrenginio veiksmingumui ir saugumui. Gamintojas atsiriboja nuo bet kokios atsakomybės dėl žalos, nelaimingų atsitikimų ir sužeidimų, kuriuos sąlygoja šių produktų naudojimas.

• Originalias atsargines detales tiekia techninio aptarnavimo centrai ar įgaliotieji platintojai. SVARBU Visus techninės priežiūros ir reguliavimo darbus, kurie nėra aprašyti šiame vadove, turi atlikti Platintojas arba Specializuotas techninio aptarnavimo centras.

7.2.1 Akumuliatoriaus veikimo laikas

Akumuliatoriaus veikimo laiką (ir nupjautos vejos plotą prieš įkraunant) daugiausia lemia: a. Aplinkos veiksniai, dėl kurių atsiranda didesnis energijos poreikis: – Tankios, aukštos, drėgnos žolės pjovimas. b. Įrenginio pjovimo plotis; kuo didesnis plotis, tuo didesnės energijos sąnaudos. c. Operatoriaus veiksmai, kurių reiktų vengti: – Dažnų įjungimų ir išjungimų darbo metu. – Per mažo pjovimo aukščio, atsižvelgiant į žolės būklę. – Per didelio judėjimo greičio, atsižvelgiant į vežamos žolės kiekį. PASTABA Darbo metu akumuliatorius yra apsaugotas nuo visiškos iškrovos apsauginiu įtaisu, kuris išjungia įrenginį ir sustabdo jo veikimą. Kad akumuliatoriaus veikimo laikas būtų optimizuotas, visada patariama: – Pjauti žolę, kai pieva yra sausa. – Dažnai pjauti žolę, kad ji neužaugtų aukšta. – Kai žolė yra labai aukšta, nustatyti didesnį pjovimo aukštį, o antrą kartą pjauti žemesniame aukštyje. – Kai žolė labai aukšta nenaudoti mulčiavimo funkcijos. – Naudoti „Eco“ funkciją (5.2.4 par.). Jei norima naudoti įrenginį ilgiau, nei tai leidžia standartinis akumuliatorius, galima: – Nusipirkti antrą standartinį akumuliatorių greitam išsikrovusio akumuliatoriaus pakeitimui, tokiu būdu nebus nutrauktas naudojimo tęstinumas. – Įsigyti kitą akumuliatorių, kurio veikimo trukmė yra ilgesnė, palyginus su standartiniu akumuliatoriumi ( 15.1 par.).

7.2.2 Akumuliatoriaus išėmimas ir įkrovimas

1. Atidaryti akumuliatoriaus ertmės dure-

les ir ištraukti apsauginį raktą.

2. Paspausti ant akumuliatoriaus (16.A pav.) esan-

tį mygtuką ir išimti akumuliatorių (16.B pav.).

3. Įstatyti akumuliatorių (17.B pav.) į atitinkamą

akumuliatoriaus įkroviklio ertmę (17.C pav.).

4. Akumuliatoriaus įkroviklį prijungti prie

elektros lizdo, kurio įtampa, atitinka duo- menų lentelėje nurodytą įtampą.

5. Atlikti pilną įkrovimą, laikantis akumuliato-

riaus / akumuliatoriaus įkroviklio instruk- cijų knygelėje pateiktų nurodymų. PASTABA Akumuliatorius yra aprūpintas apsauginiu įtaisu, kuris užkerta kelią įkrovimui, jeigu aplinkos temperatūra nėra nuo 0 iki +45 °C. PASTABA Akumuliatorius gali būti įkraunamas bet kuriuo metu, net ir dalinai, be jokios rizikos jį sugadinti.

7.2.3 Akumuliatoriaus sumontavimas

atgal į įrenginį Užbaigus įkrovimą:

1. Ištraukti akumuliatorių iš atitinkamos akumuliatoriaus

įkroviklio ertmės (vengiant, kad jis būtų laikomas prijungtas prie įkroviklio, jei įkrovimas yra baigtas).

2. Atjungti akumuliatoriaus įkroviklį nuo elektros tinklo.

3. Atidaryti akumuliatoriaus ertmės dureles (18.A pav.),

įstatyti akumuliatorių (18.B pav.) į atitinkamą ertmę, pastumiant iki galo, kol pasigirs spragtelėjimas; tokiu būdu jis bus užblokuotas taisyklingoje padė- tyje ir bus užtikrintas geras elektros kontaktas. Vėl visiškai uždaryti dureles.

Po kiekvieno naudojimo atlikti valymo darbus, laikantis šių nurodymų.LT - 9

7.3.1 Įrenginio valymas

• Visada įsitikinti, ar oro angos yra neužsikimšusios sankaupomis.

• Nenaudoti vandens srovės ir vengti variklio bei elektrinių komponentų sušlapimo (Pav.19).

• Važiuoklės valymui nenaudoti stiprių valiklių.

• Siekiant sumažinti gaisro riziką, nuo įrenginio, ir ypač nuo jo variklio, pašalinti žolės, lapų likučius arba tepalo perteklių. Visada išlaikykite svirtis, ekraną ir mygtukus be šiukšlių.

7.3.2 Pjovimo įtaisų bloko valymas

Pašalinti žolės likučius ir purvą, susikaupusius važiuoklės viduje, tokiu būdu džiūdami jie netrukdys kitam įrenginio užvedimui. Prieš atliekant bet kokius darbus, pakreipti įrenginį šonu įsitikinant jo stabilumu. Važiuoklės vidinės dalies dažai bėgant laikui gali imti luptis dėl to, kad nupjauta žolė juos brūžina; tokiu atveju, retkarčiais padažykite iš naujo dažais nuo rūdžių, kad šių neatsirastų ir nekiltų metalo korozija.

7.4 SUTVIRTINIMO VARŽTAI IR VERŽLĖS

Siekiant užtikrinti saugų įrenginio darbą, pasirūpinti kad veržlės ir varžtai būtų gerai prisukti.

3. Šepečiu ar suspaustu oru kruopščiai

išvalyti žolę ir nešvarumus zonoje aplink transmisiją arba aplink diržą.

4. Visada vėl uždėkite apsaugą

Filtruojantis elementas visada turi išlikti visiškai švarus ir turi būti keičiamas, jei yra pažeidžiamas ar sugadinamas. Darbus atlikti tokia seka:

atsukant varžtą (22.B pav.).

3. Išimti ltruojantį elementą (23.A pav.).

4. Papūsti į ltrą taip pašalinant dulkes ir kitas

sankaupas. Jei dar lieka nešvarumų, nuplauti ltrą (23.A pav.) vandenyje ir nusausinti švaria šluoste. SVARBU Nenaudoti, benzino, valiklių ar kitų valymo priemonių ltro valymui.

5. Išvalyti ltro išorinę ertmę nuo

dulkių, nuosėdų ar purvo.

6. Filtruojantį elementą (23.A pav.) įstatyti į atitinkamą

ertmę (įsitikinus, kad jis visiškai išdžiūvęs).

7. Vėl sumontuoti groteles (22.A pav.)

ir prisukti varžtą (22.B pav.).

8. SPECIALIOJI TECHNINĖ PRIEŽIŪRA

Prieš atliekant bet kokius įrenginio patikrinimo, valymo arba techninės priežiūros / sureguliavimo dar- bus:

• Sustabdyti įrenginį.

• Ištraukti apsauginį raktą (niekada nepalikti rakto įvesto arba vaikams ar kitiems netinkamiems asmenims prieinamoje vietoje).

• Įsitikinti, ar visos judančios detalės yra visiškai sustojusios.

• Prieš statant įrenginį į bet kokią patalpą, palaukti, kol variklis atvės.

• Perskaityti atitinkamus nurodymus.

• Dėvėti tinkamą aprangą, naudoti darbines pirštines ir apsauginius akinius.LT - 10

Prastai pagaląstas pjovimo įtaisas drasko žolę ir dėl to veja pageltonuoja. Neliesti pjovimo įtaiso, jei nėra ištrauktas raktelis ir pjovimo įtaisas nėra visiškais sustojęs. Visos operacijos, susijusios su pjovimo įtaisais (išmontavimas, galandimas, subalansavimas, remon- tas, sumontavimas ir/arba pakeitimas) yra labai atsa- kingi darbai, reikalaujantys specinių žinių ir tam tikros įrangos panaudojimo; saugumo sumetimais šias ope- racijas reikia visada atlikti specializuotame techninio aptarnavimo centre. Visuomet pakeisti sugadintą, sulankstytą arba susidėvėjusį pjovimo įtaisą, kartu su varžtais, kad būtų išlaikyta pusiausvyra. SVARBU Visada naudoti originalius pjovimo įtaisus, kurių kodai nurodyti lentelėje „Techniniai duomenys“. Turint omeny gaminio raidą, Techninių duomenų lentelėje paminėti pjovimo įtaisai laikui bėgant gali būti pakeičiami kitais, pasižyminčiais analogiškomis saugaus veikimo ir pakeičiamumo savybėmis.

Kai įrenginys turi būti sandėliuojamas:

1. Leisti atvėsti varikliui.

2. Ištraukti apsauginį raktą.

3. Atlikti valymo darbus (7.3 par.).

4. Patikrinti, ar nėra atsilaisvinusių arba sugadintų

sudedamųjų detalių. Jei reikia, pakeisti sugadintas detales ir priveržti atsisukusius varžtus ir veržles arba kreiptis į įgaliotąjį techninio aptarnavimo centrą.

5. Sandėliuoti įrenginį:

• Vietoje, apsaugotoje nuo atmosferos reiškinių.

• Jei įmanoma, įrenginį apdengti brezentu.

• Vaikams neprieinamoje vietoje.

• Įsitikinti, kad raktai ar techninei priežiūrai naudoti įrankiai yra ištraukti.

9.2 AKUMULIATORIAUS SANDĖLIAVIMAS

Akumuliatorius turi būti laikomas pavėsyje, vėsioje nuo drėgmės apsaugotoje vietoje. PASTABA Ilgo nenaudojimo atveju, akumuliatorių įkrauti kas du mėnesius, taip bus prailginta jo eksploatavimo trukmė.

10. PERKĖLIMAS IR GABENIMAS

Kiekvieną kartą, kai reikia perkelti, pakelti, pervežti arba pakreipti įrenginį, reikia: – Sustabdyti įrenginį (6.5 par.). – Ištraukti apsauginį raktą. – Įsitikinti, ar visos judančios detalės yra visiškai sustojusios. – Mūvėti tvirtas darbines pirštines. – Suimti įrenginį už taškų, kurie užtikrina saugų suėmimą, atsižvelgiant į jo svorį ir jo pasiskirstymą. – Pasitelkti tinkamą žmonių skaičių, atsižvelgiant į įrenginio svorį ir transporto priemonės techninius duomenis arba atsižvelgiant į vietą, į kurią įrenginys turi būti pastatomas arba iš kurios jis turi būti paimamas. – Įsitikinti, ar įrenginio judėjimas nesukelia nuostolių ar sužalojimų. Kai įrenginys yra vežamas transporto priemonėje arba priekaboje, reikia: – Naudoti tinkamo atsparumo, pločio ir ilgio įlipimo rampas. – Pakrauti įrenginį su išjungtu varikliu, jį stumiant bei dalyvaujant pakankamam asmenų skaičiui. – Visiškai nuleisti pjovimo įtaisų bloką. – Įrenginį pastatyti taip, kad jis niekam nekeltų pavojaus. – Tvirtai pritvirtinti prie transporto priemonės lynų ar grandinių pagalba, tokiu būdu bus išvengta apvirtimo.

11. TECHNINIS APTARNAVIMAS IR REMONTAS

Šiame vadove pateikiama visa informacija, kurios reikia įrenginio darbui ir taisyklingai pagrindinei techninei priežiūrai, kurią atlieka pats įrenginio naudotojas. Visas šiame vadove neaprašytas techninės priežiūros ir reguliavimo operacijas turi atlikti įrenginio Pardavėjas arba Specializuotas techninės priežiūros centras, turintys atitinkamų žinių ir reikiamos įrangos taisyklingam darbų atlikimui, išlaikant pradinį saugumo lygį ir originalų įrenginio stovį. Netinkamose struktūrose arba nekvalikuotų asmenų atlikti darbai sąlygoja bet kokios formos Garantijos nutraukimą ir atleidžia Gamintoją nuo bet kokių įsipareigojimų ir atsakomybės.

• Tik įgaliotos techninio aptarnavimo dirbtuvės gali atlikti garantinius remonto ir techninės priežiūros darbus.

• Įgaliotos techninio aptarnavimo dirbtuvės naudoja tik originalias atsargines dalis. Originalios atsarginės detalės ir priedai yra specialiai sukurti šiems įrenginiams.

• Neoriginalios atsarginės detalės ir priedai nėra patvirtinti; neoriginalių atsarginių detalių ir priedų naudojimas kelia pavojų įrenginio saugumui ir atleidžia gamintoją nuo bet kokių įsipareigojimų ar atsakomybės.

12. GARANTIJOS TAIKYMO SĄLYGOS

Garantijos sąlygos yra skirtos tik naudotojams, t. y. neprofesionaliems operatoriams. Garantija apima visus medžiagos ir gamybos kokybės defektus, kuriuos per garantinį laikotarpį nustatė jūsų platintojas arba specializuotas centras. Garantijos taikymas apsiriboja sugedusios sudedamosios dalies taisymu ar pakeitimu. Patariama vieną kartą per metus įrenginį patikėti įgaliotosioms techninės priežiūros dirbtuvėms techninės priežiūros, aptarnavimo ir saugos įtaisų patikrinimo darbų atlikimui. Garantijos taikymas priklauso nuo įrenginio teisingos techninės priežiūros. Naudotojas turės kruopščiai laikytis visų įrenginio dokumentuose pateiktų nurodymų.LT - 11 Garantija nepadengia nuostolių atsiradusių dėl:

• Nesusipažinimo su pateiktais dokumentais (Instrukcijų vadovais).

• Profesionalaus naudojimo.

• Neatsargumo, aplaidumo.

• Išorinių priežasčių (žaibas, smūgiai, svetimkūniai įrenginio viduje) arba avarijos.

• Netinkamo ir neleistino ar neleidžiamo gamintojo naudojimo.

• Prastos techninės priežiūros.

• Įrenginio pakeitimo.

• Neoriginalių atsarginių dalių (pritaikytų dalių) naudojimas.

• Gamintojo nepatvirtintų ir netiekiamų priedų naudojimo. Be to, garantija nepadengia:

• Eilinės (specialiosios) techninės priežiūros operacijų (aprašytų naudojimo instrukcijoje).

• Paprastas vartojimo reikmenų, tokių kaip transmisijos diržai, pjaustymo įtaisai, ratai, žibintai, saugos varžtai ir laidai, nusidėvėjimas.

• Įprasto susidėvėjimo.

• Estetinio įrenginio susidėvėjimo dėl jo naudojimo.

• Pjovimo įtaisų atramų.

• Bet kokių papildomų išlaidų, susijusių su garantijos taikymo pradžia, tokių kaip įrenginio perdavimas naudotojui, jo transportavimas pas platintoją, pakaitinės įrangos nuoma arba išlaidų, susijusių su kreipimusi į kitą įmonę dėl techninės priežiūros darbų atlikimo. Naudotoją gina nacionaliniai teisės aktai. Ši garantija jokiais būdais neapriboja naudotojo teisių, kurias numato nacionaliniai teisės aktai.

13. TECHNINĖS PRIEŽIŪROS LENTELĖ

Intervencija Periodiškumas Pastabos ĮRENGINYS Visų tvirtinimo elementų patikrinimas Prieš kiekvieną naudojimą 7.4 par. Saugos kontrolė / Valdymo įtaisų patikrinimas Prieš kiekvieną naudojimą par. 6.2 Pjovimo įtaiso patikrinimas Prieš kiekvieną naudojimą 6.2.1 par. Akumuliatoriaus įkrovimo būsenos patikrinimas Prieš kiekvieną naudojimą * Akumuliatoriaus įkrovimas Po kiekvieno naudojimo par. 7.2.2 * Bendras valymas ir kontrolė Po kiekvieno naudojimo 7.3 par. Galimų įrenginio pažeidimų patikrinimas. Jei reikia, kreiptis į įgaliotąjį techninės priežiūros centrą. Po kiekvieno naudojimo - Oro ltro valymas Vieną kartą per mėnesį 7.6 par. Pavarų dėžės valymas 1-2 kartus per metus 7.5 par. Pjovimo įtaiso pakeitimas - 8.1 par.*** Eigos reguliavimas *** **

• Peržiūrėti akumuliatoriaus/akumuliatoriaus įkroviklio instrukcijų knygelę. ** Operacija, kuri turi būti atlikta pas Pardavėją arba specializuotame techninio aptarnavimo centre *** Šią operaciją atlikti pasireiškus pirmiesiems gedimo ženklamsLT - 12

Jeigu nesklandumai tęsiasi įvykdžius aprašytus veiksmus, susisiekti su Pardavėju.

mo mygtuką, LED neįsijungia. Trūksta apsauginio rakto arba jis nėra įvestas. Įvesti raktą (6.3 par.). Apsauginis raktas padėtyje “OFF”. Pasukti apsauginį raktą į padėtį ON (6.3 par.). Nėra akumuliatoriaus arba jis yra įstatytas netaisyklingai. Atidaryti dureles ir įsitikinti, ar akumuliatorius yra gerai įstatytas ( 7.2.3 par.). Akumuliatorius išsikrovęs. Patikrinti įkrovimo stovį ir įkrauti akumuliatorių ( 7.2.2 par.). Netinkamai suderinti akumuliatoriai. Patikrinti, ar akumuliatoriai suderinti tinkamai, vadovaujantis lentelėje „Techniniai duomenys“ pateiktomis instrukcijomis.

2. Paspaudus įjungimo

mygtuką, LED neįsijungia ir įrenginys skleidžia garsinį signalą. Vidinis variklio gedimas. Ištraukti apsauginį raktą ir kreiptis į Techninio aptarnavimo centrą dėl patikrinimo, dalių pakeitimo arba remonto darbų.

3. Variklis sustoja dirbant. Akumuliatorius įvestas netaisyklingai. Atidaryti dureles ir įsitikinti, ar akumuliatorius

yra gerai įstatytas ( 7.2.3 par.). Akumuliatorius išsikrovęs. Patikrinti įkrovimo stovį ir įkrauti akumuliatorių ( 7.2.2 par.).

4. Užsidega pavojaus

šviesos diodas (24.A pav.) ir įrenginys sklei- džia garsinį signalą. Pjovimo įtaisas užblokuotas. Sustabdyti įrenginį, išimti apsauginį raktą, mūvėti darbines pirštines. Patikrinti ir pašalinti nuo apatinės įrenginio dalies ( 7.3.2 par.) galimas sankaupas, kurios trukdo suktis pjovimo įtaisui. Jei gedimas nėra pašalinamas, susisiekti su Techninio aptarnavimo centru patikrinimui, dalių pakeitimui arba remonto darbams ( 8.1 par.). Įrenginio gedimas Ištraukti apsauginį raktą ir kreiptis į Techninio aptarnavimo centrą dėl patikrinimo, dalių pakeitimo arba remonto darbų. Viršsrovė traukos variklyje dėl apsunkintų darbo sąlygų (forsuota trauka). – Patikrinti, ar ratai nėra užblokuoti. Jei taip, juos nuvalyti. – Patikrinti dirvos, kurioje dirbama, šlaito nuožulnumą (6.4.1 par.).

5. Mirksi pavojaus šviesos

diodas (24.A pav.). Šiluminio saugiklio įsijungimas dėl įrenginio perkaitimo. Palaukti bent 5 minutes ir iš naujo paleisti įrenginį.

lės pjovimas. Pjovimo įtaisas nėra geros būklės. Susisiekti su aptarnavimo centru dėl pjovimo įtaiso galandinimo ar pakeitimo.

7. Darbo metu girdimas

triukšmas ir / ar pernelyg didelis vibravimas. Pjovimo įtaiso tvirtinimas laisvas arba pjovimo įtaisas pažeistas. Nedelsiant sustabdyti variklį ir ištraukti apsauginį raktą. Susisiekti su Techninio aptarnavimo centru taisyklingam pritvirtinimui ( 8.1 par.).

8. Nepakankama akumulia-

toriaus veikimo trukmė. Apsunkintos naudojimo sąlygos su didesne srovės absorbcija. Optimizuoti naudojimą ( 7.2.1 par.). Operatyvinių poreikių netenkinantis akumuliatorius. Naudoti antrą akumuliatorių arba galingesnį akumuliatorių (15.1 par.).LT - 13

9. Akumuliatoriaus įkro-

viklis neatlieka akumu- liatoriaus įkrovimo. Akumuliatorius į akumuliatoriaus įkroviklį įvestas netaisyklingai. Patikrinti, ar įvedimas yra taisyklingas ( 7.2.3 par.). Aplinkos sąlygos netinkamos. Įkrauti aplinkoje, kurioje yra tinkama temperatūra (žr. Akumuliatoriaus / akumuliatoriaus įkroviklio naudojimo instrukciją). Nešvarūs kontaktai. Išvalyti kontaktus. Trūksta įkroviklio įtampos. Patikrinti, ar kištukas yra įkištas ir, ar elektros lizde yra įtampa. Pažeistas akumuliatoriaus įkroviklis. Pakeisti naudojant originalią atsarginę dalį. Jei gedimas pasireiškia ir toliau, peržiūrėti akumuliatoriaus/akumuliatoriaus įkroviklio instrukcijų knygelę.

14.2 NGINIAMS BE ELEKTRONINIO VALDYMO

Jeigu nesklandumai tęsiasi įvykdžius aprašytus veiksmus, susisiekti su Pardavėju.

džia variklis. Trūksta apsauginio rakto arba jis nėra įvestas. Įvesti raktą (6.3 par.). Apsauginis raktas padėtyje “OFF”. Pasukti apsauginį raktą į padėtį ON (6.3 par.). Nėra akumuliatoriaus arba jis yra įstatytas netaisyklingai. Atidaryti dureles ir įsitikinti, ar akumuliatorius yra gerai įstatytas ( 7.2.3 par.). Akumuliatorius išsikrovęs. Patikrinti įkrovimo stovį ir įkrauti akumuliatorių ( 7.2.2 par.). Netinkamai suderinti akumuliatoriai. Patikrinti, ar akumuliatoriai suderinti tinkamai, vadovaujantis lentelėje „Techniniai duomenys“ pateiktomis instrukcijomis.

2. Variklis sustoja ir

įrenginys skleidžia garsinį signalą. Akumuliatorius įvestas netaisyklingai. Atidaryti dureles ir įsitikinti, ar akumuliatorius yra gerai įstatytas ( 7.2.3 par.). Akumuliatorius išsikrovęs. Patikrinti įkrovimo stovį ir įkrauti akumuliatorių ( 7.2.2 par.). Šiluminio saugiklio įsijungimas dėl variklio perkaitimo. Palaukti bent 5 minutes ir iš naujo paleisti įrenginį. Pjovimo įtaisas užblokuotas. Sustabdyti įrenginį, išimti apsauginį raktą, mūvėti darbines pirštines. Patikrinti ir pašalinti nuo apatinės įrenginio dalies ( 7.3.2 par.) galimas sankaupas, kurios trukdo suktis pjovimo įtaisui. Jei gedimas nėra pašalinamas, susisiekti su Techninio aptarnavimo centru patikrinimui, dalių pakeitimui arba remonto darbams ( 8.1 par.). Įrenginio gedimas Ištraukti apsauginį raktą ir kreiptis į Techninio aptarnavimo centrą dėl patikrinimo, dalių pakeitimo arba remonto darbų.

lės pjovimas. Pjovimo įtaisas nėra geros būklės. Susisiekti su aptarnavimo centru dėl pjovimo įtaiso galandinimo ar pakeitimo.

4. Darbo metu girdimas

triukšmas ir / ar pernelyg didelis vibravimas. Pjovimo įtaiso tvirtinimas laisvas arba pjovimo įtaisas pažeistas. Nedelsiant sustabdyti variklį ir ištraukti apsauginį raktą. Susisiekti su Techninio aptarnavimo centru taisyklingam pritvirtinimui ( 8.1 par.).LT - 14

5. Nepakankama akumulia-

toriaus veikimo trukmė. Apsunkintos naudojimo sąlygos su didesne srovės absorbcija. Optimizuoti naudojimą ( 7.2.1 par.). Operatyvinių poreikių netenkinantis akumuliatorius. Naudoti antrą akumuliatorių arba galingesnį akumuliatorių (15.1 par.).

6. Akumuliatoriaus įkro-

viklis neatlieka akumu- liatoriaus įkrovimo. Akumuliatorius į akumuliatoriaus įkroviklį įvestas netaisyklingai. Patikrinti, ar įvedimas yra taisyklingas ( 7.2.3 par.). Aplinkos sąlygos netinkamos. Įkrauti aplinkoje, kurioje yra tinkama temperatūra (žr. Akumuliatoriaus / akumuliatoriaus įkroviklio naudojimo instrukciją). Nešvarūs kontaktai. Išvalyti kontaktus. Trūksta įkroviklio įtampos. Patikrinti, ar kištukas yra įkištas ir, ar elektros lizde yra įtampa. Pažeistas akumuliatoriaus įkroviklis. Pakeisti naudojant originalią atsarginę dalį. Jei gedimas pasireiškia ir toliau, peržiūrėti akumuliatoriaus/akumuliatoriaus įkroviklio instrukcijų knygelę.

Galimi įvairaus galingumo akumuliatoriai, pritaikyti specialiems operatyviniams poreikiams (Pav.25). Šiam įrenginiui patvirtintų akumuliatorių sąrašas yra pateiktas lentelėje „Techniniai duomenys“.

15.2 AKUMULIATORIAUS ĮKROVIKLIS

Tai įtaisas, naudojamas akumuliatoriaus įkrovimui (26 pav.).LV - 1

EB atitikties deklaracija (Mašinų direktyva 2006/42/CE, Priedas II, dalis A)

2. Prisiima atsakomybę, kad įrenginys: Pėsčio

operatoriaus valdoma vejapjovė/ žolės pjovimas a) Tipas / Bazinis Modelis b) Mėnuo / Pagaminimo metai c) Serijos numeris d) Variklis: baterija

3. Atitinka direktyvose pateiktas specifikacijas:

e) Sertifikavimo įstaiga f) CE tipo tyrimas

4. Nuoroda į suderintas Normas

g) Išmatuotas garso galios lygis h) Užtikrinamas garso galios lygis

n) Autorizuotas asmuo sudaryti Techninę Dokumentaciją: o) Vieta ir Data LV ( Instrukciju tulkojums no oriģinālvalodas)

EB atitikties deklaracija (Mašinų direktyva 2006/42/CE, Priedas II, dalis A)

2. Prisiima atsakomybę, kad įrenginys: Pėsčio

operatoriaus valdoma vejapjovė/ žolės pjovimas a) Tipas / Bazinis Modelis b) Mėnuo / Pagaminimo metai c) Serijos numeris d) Variklis: baterija

3. Atitinka direktyvose pateiktas specifikacijas:

e) Sertifikavimo įstaiga f) CE tipo tyrimas

4. Nuoroda į suderintas Normas

g) Išmatuotas garso galios lygis h) Užtikrinamas garso galios lygis

n) Autorizuotas asmuo sudaryti Techninę Dokumentaciją: o) Vieta ir Data LV ( Instrukciju tulkojums no oriģinālvalodas)
