MANUAL DE UTILIZARE Multiclip 750 S AE STIGA

Maşină pe baterii de tuns iarba cu conducător pedestru MANUAL DE INSTRUCTIUNI

ATENTIE: înainte de a utiliza mașina, citiți cu atenție manualul de față.

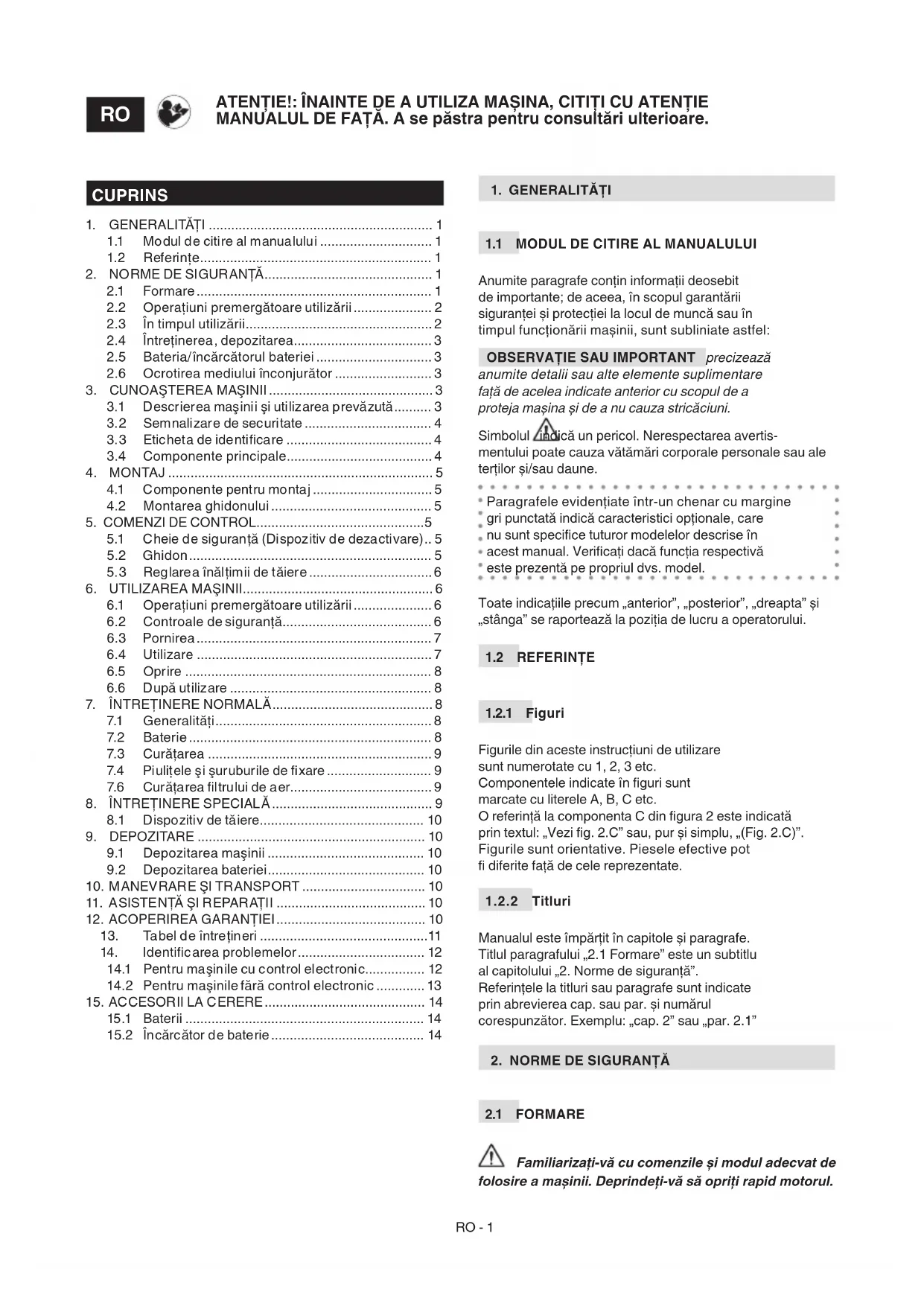

ROMÂN - Traducerea manualului fabricantului ...... RO

1.1 Modul de citire al manualului .... 1
1.2 Referinte.... 1

1. NORME DE SIGURANTĂ....1

2.1 Formare....1
2.2 Operatiuni premergătoare utilizării 2
2.3 În timpul utilizării.... 2
2.4 Întreținerea, depozitarea.... 3
2.5 Bateria/încărcătorul bateriei 3
2.6 Ocrotirea mediului înconjurător 3

1. CUNOAŞTEREA MAŞINII....3

3.1 Descrierea maşini i și utilizarea prevăzută...... 3
3.2 Semnalizare de securitate 4
3.3 Eticheta de identificare 4
3.4 Componente principale....4

1. MONTAJ 5

4.1 Componente pentru montaj....5
4.2 Montarea ghidonului 5

1. COMENZI DE CONTROL....5

5.1 Cheie de siguranță (Dispozitiv de dezactivare).. 5
5.2 Ghidon....5
5.3 Reglarea înălțimii de tăiere....6

1. UTILIZAREA MAŞINII....6

6.1 Operatiuni premergătoare utilizării....6
6.2 Controale de siguranță....6
6.3 Pornirea....7
6.4 Utilizare 7
6.5 Oprire 8
6.6 După utilizare 8

1. ÎNTRETINERE NORMALĂ....8

7.1 Generalități....8
7.2 Baterie 8
7.3 Curățarea 9
7.4 Piulițele și şuruburile de fixare 9
7.6 Curățarea filtrului de aer....9

1. ÎNTRETINERE SPECIALĂ....9

8.1 Dispozitiv de tăiere.... 10

1. DEPOZITARE 10

9.1 Depozitarea maşinii 10
9.2 Depozitarea bateriei.... 10

1. MANEVRARE ŞI TRANSPORT 10
2. ASISTENTĂ ȘI REPARAȚII .... 10

3. ACOPERIREA GARANTIEI.... 10

4. Tabel de întretineri .....11

5. Identificarea problemelor.... 12

14.1 Pentru maşinile cu control electronic.... 12
14.2 Pentru maşinile fără control electronic ..... 13

1. ACCESORII LA CERERE.... 14

15.1 Baterii 14
15.2 Încărcător de baterie.... 14

1. GENERALITĂȚI

1.1 MODUL DE CITIRE AL MANUALULUI

Anumite paragrafe contin informații deosebit de importante; de aceea, în scopul garantării siguranței și protectiei la locul de muncă sau în timpul funcționării mașinii, sunt subliniate astfel:

OBSERVATIE SAU IMPORTANT precizează anumite detalii sau alte elemente suplimentare față de acelea indicate anterior cu scopul de a proteja mașina și de a nu cauza stricăciuni.

Simbolul indică un pericol. Nerespectarea avertis- mentului poate cauza vătămări corporale personale sau ale terților și/sau daune.

- Paragrafele evidențiate într-un chenar cu margine - gri punctată indică caracteristici opționale, care - nu sunt specifice tuturor modelelor descrise în - acest manual. Verificați dacă funcția respectivă - este prezentă pe propriul dvs. model.

Toate indicațiile precum „anterior”, „posterior”, „dreapta” și „stânga” se raportează la poziția de lucru a operatorului.

1.2 REFERINTE

1.2.1 Figuri

Figurile din aceste instrucțiuni de utilizare sunt numerotate cu 1, 2, 3 etc.

Componentele indicate în figuri sunt marcate cu literele A, B, C etc.

O referință la componenta C din figura 2 este indicată prin textul: „Vezi fig. 2.C” sau, pur și simplu, „(Fig. 2.C)”.

Figurile sunt orientative. Piesele effective pot fi diferite față de cele reprezentate.

1.2.2 Titluri

Manualul este împărțit în capitole și paragrafe.

Titlul paragrafului „2.1 Formare" este un subtitlu al capitolului „2. Norme de siguranță”.

Referințele la titluri sau paragrafe sunt indicate prin abrevierea cap. sau par. și numărul

corespunzător. Exemplu: „cap. 2” sau „par. 2.1”

2. NORME DE SIGURANTĂ

2.1 FORMARE

Familiarizați-vă cu comenzile și modul adecvat de

folosire a maşinii. Deprindeți-vă să opriți rapid motorul.

Nerespectarea avertismentelor și instrucțiunilor poate cauza incendii și/sau vătămare corporală gravă.

• Nu lăsați niciodată copiii sau persoanele care nu și-au însușit instrucțiunile să folosească mașina. Legile locale pot stabili vârsta minimă la care utilizatorul poate folosi mașina.
• Acest echipament poate fi utilizat de copii cu vârstă mai mare de 8 ani, precum și de persoane cu capacități fizice, senzoriale sau mentale reduse sau de persoane care nu dețin experiența și cunoștințele necesare doar dacă acestea sunt supravegheate sau instruite pentru a utiliza echipamentul în condiții de siguranță, înțelegând pericolele pe care le presupune. Li se interzice copiilor să se joace cu echipamentul. Curățarea și întreținerea normală nu pot fi efectuate de copii fără a fi supravegheati.
• Nu utilizati niciodată mașina dacă sunteți obosit, vă simiți rău sau dacă ați luat medicamente, ați consumat droguri, alcool ori alte substanțe nocive care pot afecta reflexele sau atenția.
• Nu transportați copii sau alti pasageri.
• Amintiți-vă că operatorul sau utilizatorul este responsabil de accidentele sau situațiile neprevăzute care pot apărea și care pot afecta persoanele sau bunurile acestora. Utilizatorul este responsabil de evaluarea riscurilor potențiale pe terenul pe care va lucra, el fiind obligat să adopte toate precauțiile necesare pentru garantarea propriei siguranțe și a celor din jur, mai ales pe terenurile în pantă, accidentate, alunecoase sau fără stabilitate.
• Dacă cedați sau împrumutați mașina unui terț, asigurăti- vă că utilizatorul a luat cunoștință de instrucțiunile de utilizare conținute în manualul de față.

2.2 OPERATIUNI PREMERGĂTOARE UTILIZĂRII

• Purtați îmbrăcăminte corespunzătoare, încălțăminte de lucru rezistentă cu tălpi antiderapante și pantaloni lungi. Nu activați mașina cu picioarele goale sau cu sandale. Purtați căști de protecție pentru auz.
• Utilizarea protectiilor auditive poate reduce capacitatea de a auzi anumite avertismente (strigăte sau alarme). Fiți deosebit de atenți la ceea ce se întâmplă în jurul zonei de lucru.
• Purtați mănuși de protecție pentru în toate situațiile de risc pentru mâini.
• Nu purtați eșarfe, halate, lanțuri, brățări, îmbrăcăminte cu părți fluturânde, cu șiret ori cu cravată, sau orice alt accesoriu care atârnă, este larg sau care s-ar putea agăța de organele mașinii aflate în mișcare sau de alte obiecte sau materiale de la locul de muncă.
• Strângeti-vă părul, dacă este lung, în mod adecvat.

Zona de lucru / Maşina

- Verificați minuțios zona de lucru și îndepărtați tot ce ar putea fi expulzat de mașină sau ce ar putea deteriora dispozitivul de tăiere/organele rotative (pietre, ramuri, sărmă, oase etc.).

2.3 ÎN TIMPUL UTILIZĂRII

Zona de lucru

- Nu folositi mașina în spații supuse riscului de explozie, în apropierea unor lichide inflamabile,

gaze sau praf. Sculele electrice provoacă scântei care pot incendia praful sau vaporii.
- Lucrați numai la lumina zilei sau cu un bun sistem de iluminare și în condiții de vizibilitate bună.
- Nu le permiteti altor persoane, copiilor și animalelor să se apropie de zona de lucru. Copiii trebuie să fie supravegheati de un alt adult.
- Nu lucrați în iarbă umedă, în ploaie sau când există risc de furtună, mai ales cu posibilitate de trăsnet.
- Mașina nu trebuie expusă la ploaie sau la umezeală. Apa care ajunge la scule mărește riscul de electrocutare.
- Acordati o atenție deosebită neregularităților terenului (movile, denivelări), la terenurile în pantă, la pericolele ascunse și eventualelor obstacole care ar putea limita vizibilitatea.
- Fiți deosebit de atenți în apropierea râpelor, şanțurilor sau terasamentelor. Mașina se poate răsturna dacă o roată trece peste margine sau dacă aceasta cedează.
- Lucrați în sens transversal pe terenurile aflate în pantă și niciodată în sens de urcare-coborâre, fiind deosebit de atenți la schimburile de direcție, asigurându-vă că aveți un punct de sprijin bine fixat și că roțile nu întâlnesc obstacole (bolovani, crengi, rădăcini etc.) care să poată determina alunecarea laterală sau pierderea controlului mașinii.
- Atunci când utilizati mașina aproape de drum, fiti atenți la trafic.

Moduri de comportament

• Fiți atenți la deplasarea înapoi sau în marșarier. Uitați-vă înapoi înainte și în timp ce folosiți marșarierul pentru a vă asigura că nu sunt obstacole.
• Nu alergați niciodată, ci mergeti la pas.
• Nu vă lăsați antrenat de mașina de tuns iarba.
• Tineți întotdeauna mâinile și picioarele la distanță de dispozitivul de tăiere, atât la punerea în funcțiune a mașinii, cât și în timpul utilizării acesteia.
• Atenție: elementul de tăiere continuă să se rotească câteva secunde chiar și după decuplare sau după stingerea motorului.
• Păstrați întotdeauna distanța față de orificiul de evacuare.

În cazul unor defectări sau accidente în timpul functionării, opriți imediat motorul și tineți mașina la distanță pentru a nu cauza alte stricăciuni; în caz de accident în care este rănit operatorul sau alte persoane, demarați imediat procedura de prim-ajutor cea mai potrivită situației respective și contactați un centru de prim ajutor pentru acordarea îngrijirilor necesare. Scoateți cu grijă eventualele resturi care ar putea provoca daune sau leziuni persoanelor sau animalelor în cazul în care acestea vor rămâne nesupravegheate.

Limitările de utilizare

• Nu folositi niciodată mașina dacă protectiile sunt deteriorate, dacă lipsesc sau dacă nu sunt poziționate corect (sacul de colectare, protecția de evacuare laterală, protecția de evacuare posterioară).
• Nu utilizati mașina dacă accesoriiile sau sculele nu sunt instalate în punctele prevăzute.
• Nu dezarmați, nu dezactivați, nu îndepărtați și nu umblați la sistemele de securitate/microîntrerupătoarele de pe mașină.
• Nu forțați mașina și nu folosiți o mașină de putere mică pentru a efectua operații grele; utilizarea unei mașini cu putere adecvată reduce riscurile și ameliorează calitatea muncii prestate.

2.4 ÎNTRETINEREA, DEPOZITAREA

Efectuarea unei întrețineri periodice și a unei depozitări corecte menține siguranța mașinii și a nivelului de performanță.

Întreținerea

• Nu folosiți maçina dacă are piese uzate sau deteriorate. Piesele deteriorate sau uzate trebuie să fie înlocuite și nu reparate.
• În timpul operațiilor de reglare a mașinii, aveți grijă să nu vă prindeți degetele între dispozitivul de tăiere aflat în mișcare și părțile fixe ale mașinii.

Nivelul de zgomot și de vibrații din instrucțiunile tă reprezintă valorile maxime de utilizare a mașinii. Utilizarea unui element de tăiere neechilibrat, viteza excesivă de mișcare sau neefectuarea întreținerii influențează semnificativ producerea de emisii sonore și de vibrații. Prin urmare, trebuie să adoptați măsuri de prevenire pentru eliminarea posibilelor daune datorate unui zgomot ridicat și solicitărilor produse de vibrații; efectuați întreținerea mașinii, purtați căști de protecție și luați pauze în timpul sesiunii de lucru.

Depozitare

- Pentru a reduce riscul de incendiu, nu lăsați containerele cu deșeuri într-o încăpere.

2.5 BATERIA/ÎNCĂRCĂTORUL BATERIEI

IMPORTANT Următoarele norme de siguranță cuprind indicatiile de siguranță din manualul specific al bateriei și al încărcătorului de baterie, anexat mașinii.

• Pentru a încărca bateriile, utilizați doar un încărcător de baterii recomandat de producător. Un alimentator necorespunzător poate cauza electrocutare, supraîncălzire sau scurgerea lichidului coroziv din baterie.
• Utilizați exclusiv bateriile specifice recomandate pentru aparatul dumneavoastră. Utilizarea altui tip de baterii poate provoca leziuni sau un incendiu.
• Asigurati-vă că aparatul este oprit înainte de a introduce bateria. Montarea unei baterii într-un aparat electric pornit poate provoca incendii.
• Păstrați bateria neutilizată departe de agrafele de birou, monede, chei, cuie, șuruburi sau alte mici obiecte metalice care pot cauza scurtcircuit. Scurtcircuitarea contactelor bateriei poate duce la combustie sau incendii.
• Nu utilizați încărcătorul în locuri în care sunt prezenți vapori, substanțe inflamabile sau pe suprafețe ușor inflamabile precum hârtia, stofa etc. Pe parcursul reîncărcării încărcătorul se încălzește și ar putea provoca un incendiu.
• În timpul transportării accumulatorilor, aveți grijă să nu se conecteze contactele între ele și nu folositi pentru transportul acestora containere de metal.

2.6 OCROTIREA MEDIULUI ÎNCONJURĂTOR

Ocrotirea mediului înconjurător reprezintă un aspect important și prioritar atunci când se utilizează mașina, spre beneficiul unei coabitări civilizate și a mediului în care trăim.

• Evitați să deranjați persoanele din vecinătate. Utilizați mașina numai în intervale de timp rezonabile (nu dimineața devreme sau seara târziu, când i-ați putea deranja pe alții).
• Respectați cu strictețe normele în vigoare la nivel local pentru eliminarea ambalajelor, uleiurilor, benzinei, bateriilor, filtrelor, părților deteriorate sau a oricărui alt element ce ar putea afecta mediul înconjurător; aceste deșeuri nu vor fi aruncate în lada de gunoi, ci vor fi separate și duse la centrele de colectare autorizate, care se vor ocupa de reciclarea materialelor în cauză.
• Respectați cu strictețe normele în vigoare la nivel local pentru eliminarea deșeurilor rezultate.
• Când mașina nu mai este utilizabilă, nu o lăsați în mediul înconjurător ci contactați un centru de colectare, conform normelor în vigoare la nivel local.

Nu aruncați aparaturile electrice împreună cu deșeurile menajere. Conform Directivei Europene 2012/19/UE cu privire la eliminarea deșeurilor care provin de la aparaturile electrice și electronice și la implementarea acesteia în legislația națională, aparaturile electrice scoase din uz trebuie să fie colectate separat, pentru a putea fi refolosite în mod eco-compatibil. Dacă aparatele electrice sunt aruncate în mediul înconjurător sau duse la groapa de gunoi, substanțele dăunătoare se pot infiltra în pânza fretică de unde pot intra în circuitul apei și deci în alimente, dăunând sănătății și bunăstării dumneavoastră. Pentru informații mai detaliate cu privire la eliminarea acestui produs, contactați Instituția competentă în eliminarea deșeurilor menajere sau Vânzătorul de la care l-ați achiziționat.

Li-ion

La sfârșitul duratei de viață utilă, eliminați bateriile cu atenția cuvenită pentru mediul înconjurător. Bateria conține material periculos pentru dvs. și pentru mediu. Aceasta trebuie să fie îndepărtată și eliminată separat, într-o structură care acceptă bateriile cu ioni de litiu.

Colectarea separată a produselor și a ambalajelor utilizate permite reciclarea materialelor și reutilizarea acestora. Reutilizarea materialelor reciclate ajută la prevenirea poluării mediului și reduce cererea de materii prime.

3. CUNOAŞTEREA MAŞINII

3.1 DESCRIEREA MAŞINII ŞI UTILIZAREA PREVĂZUTĂ

Aceasta este o maşină de tuns iarba cu conducător în picioare.

Mașina este compusă în principal dintr-un motor care activează un dispozitiv de tăiere închis într-o carcasă prevăzută cu roți și ghidon.

Operatorul poate să conducă mașina și să acționeze comenzile principale stând în permanență în spatele ghidonului, adică aflându-se la o distanță suficientă de dispozitivul de tăiere rotativ.

Îndepărtarea operatorului de mașină determină oprirea motorului și a dispozitivului rotativ în câteva secunde.

3.1.1 Utilizare prevăzută

Această mașină a fost construită pentru a tăia iarba din grădini și zone cu iarbă, cu o extensie raportată la capacitatea de tăiere, efectuată de un operator pedestru.

În general, această mașină poate: Să taie iarba, să o măruntească și să o depoziteze pe teren (efect de mulci).

Utilizarea anumitor accesorii speciale, prevăzute de fabricant ca echipament original sau care pot fi achiziționate separat, permite desfășurarea acestei operații în funcție de mai multe moduri de operare, descrise în acest manual sau în instrucțiunile care însoțesc fiecare accesoriu.

3.1.2 Utilizare necorespunzătoare

Orice altă utilizare poate fi periculoasă și poate provoca daune persoanelor și/sau bunurilor.

Sunt considerate utilizări necorespunzătoare (fără a se limita însă la următoarele exemple):

• Transportarea pe maşină a unor persoane, copii sau animale deoarece ar putea cădea și s-ar putea răni grav sau ar împiedica o conducere sigură a maşinii.
• Deplasarea personală cu mașina.
• Utilizarea maşinii pentru a tracta sau a împinge sarcinile.
• Activarea dispozitivului de tăiere pe suprafete fără iarbă.
• Utilizarea maşinii pentru colectarea frunzelor sau deşeurilor.
• Folosirea maşinii la tăierea de garduri vii sau la tăierea unui tip de vegetatie diferit de iarbă.
  – Folosirea maşinii cu mai mulți utilizatori.

IMPORTANT Utilizarea necorespunzătoare a mașinii atrage cu sine anularea garanției și declinarea oricărei responsabilități din partea Fabricantului, utilizatorul trebuiend să suporte consecințele pentru daunele sau vătămarea personală ori a terților.

3.1.3 Tipologia utilizatorilor

Această mașină este destinată folosirii de către consumatori, adică de operatori neprofessioniști. A fost proiectată pentru amatori.

IMPORTANT Mașina trebuie să fie folosită de un singur operator.

3.2 SEMNALIZARE DE SECURITATE

Pe maşină apar diverse simboluri (Fig.2). Acestea au rolul de a-i aminti operatorului ce comportament trebuie să adopte pentru a o utiliză cu atenția și grija necesare. Semnificația simbolurilor:

Atenție. Citiți instrucțiunile înainte de utilizarea mașinii.

Pericol! Risc de proiectare de obiecte. Asigurați-vă că nu sunt persoane în zona de lucru pe parcursul utilizării.

Numai pentru maşinile de tuns iarba cu motor termic.

Atenție la dispozitivul de tăiere tăios. Nu vă introduceți mâinile sau picioarele în compartimentul dispozitivului de tăiere. Dispozitivul de tăiere continuă să se rotească după oprirea motorului. Îndepărtați cheia de siguranță (dispozitivul de dezactivare) înainte de a efectua întreținerea.

Pericol! Risc de tăiere. Dispozitiv de tăiere în mișcare. Nu vă introducți mâinile sau picioarele în compartimentul dispozitivului de tăiere.

IMPORTANT Etichetele adezive deteriorate sau care nu mai pot fi citite trebuie înlocuite. Solicitați alte etichete la centrul de asistență autorizat din zona dvs.

3.3 ETICHETA DE IDENTIFICARE

Eticheta de identificare conține următoarele date (Fig.1).

1. Nivel de putere acustică.
2. Marcă de conformitate CE.
3. Anul de fabricatie.
4. Tipul de maşină.
5. Numărul de serie.
6. Numele și adresa fabricantului.
7. Cod articol.
8. Viteza max. de functionare a motorului.
9. Greutate în kg.
10. Tensiune și frecvență de alimentare.
11. Grad de protectie electrică.
12. Putere nominală.

Transcrieti datele de identificare a maşinii în spațiile corespunzătoare ale etichetei de pe spatele capacului.

IMPORTANT Folosiți datele de identificare de pe eticheta de identificare a produsului de fiecare dată când contactați atelierul autorizat.

IMPORTANT Exemplul declarației de conformitate se află în ultimele pagini ale manualului.

3.4 COMPONENTE PRINCIPALE

Maşina este alcătuită din următoarele componente principale, care au funcțiile descrise mai jos (Fig.1):

A. Sasiu: este carterul care încorporează dispozitivul rotativ de tăiere.
B. Motor: asigură atât mișcarea dispozitivului de tăiere, cât și pe cea de tracțiune a roților (dacă există în dotare).
C. Dispozitiv de tăiere: este elementul care efectuează tăierea ierbii.

D. Ghidon: este postul de lucru al operatorului. Lungimea sa asigură că operatorul rămâne în permanență aceeași distanță de siguranță de dispozitivul rotativ de tăiere.

E. Baterie (dacă nu este furnizată împreună cu mașina, consultați cap. 15 „Accesorii la cerere”): furnizează energie electrică pentru pornirea motorului; caracteristicile sale și normele de utilizare sunt descrise într-un manual specific.

F. Manetă de detectare a prezenței operatorului: este maneta care activează cuplarea dispozitivului de tăiere și a tracțiunii. Motorul se oprește automat la eliberarea ambelor manete.

G. Manetă cuplare tracțiune: este maneta care cuplează tracțiunea la roți și permite înaintarea mașinii.

H. Uşă de acces la compartimentul bateriei

I. Cheia de siguranță (Dispozitiv de dezactivare): Cheia activează/dezactivează circuitul electric al mașinii.

J. Încărcător de baterie (dacă nu este furnizat împreună cu mașina, consultați cap. 15 „Accesorii la cerere“): dispozitiv folosit la încărcarea bateriei.

4. MONTAJ

⚠ Normele de siguranță care trebuie respectate sunt descrise în cap. 2. Respectați cu strictețe aceste indicații pentru a nu vă confrunta cu riscuri grave sau cu pericole.

Din motive de înmagazinare și transport, câteva componente ale mașinii sunt furnizate separat din fabrică, dar trebuie să fie montate imediat după îndepărtarea ambalajului, conform instrucțiunilor de mai jos.

⚠️ Despachetarea și finalizarea operațiunilor de montare se va efectua pe o suprafață plată și solidă, având suficient spațiu pentru manipularea mașinii și a ambalajelor, și utilizând unelte adecvate. Nu folosiți mașina mai înainte de a fi efectuat toate indicațiile din secțiunea „MONTAJ”.

4.1 COMPONENTE PENTRU MONTAJ

În ambalaj sunt cuprinse componentele pentru montaj.

4.1.1 Dezambalare

1. Deschideți cutia cu grijă, fiind atenți să nu pierdeți componentele.
2. Consultați documentele din cutie, inclusiv aceste instrucțiuni.
3. Scoateți din cutie toate elementele nemontate.
4. Eliminați cutia și ambalajele conform reglementărilor locale.

Înainte de a efectua montajul, asigurați-vă că cheia de siguranță nu a fost introdusă în locașul său.

4.2 MONTAREA GHIDONULUI

• Tipul „l”
  Asamblati ghidonul conform indicatiilor din (Fig.3).
• Tipul „II“
  Asamblati ghidonul conform indicatiilor din (Fig. 4).

- Tipul „II” Asamblati ghidonul conform indicatiilor din (Fig. 5).

5. COMENZI DE CONTROL

5.1 CHEIE DE SIGURANTĂ (DISPOZITIV DE DEZACTIVARE)

Cheia (Fig. 6.A), amplasată în compartimentul pentru baterie, activează și dezactivează circuitul electric al mașinii.

Prin îndepărtarea cheii, circuitul electric se dezactivează complet, împiedicând o utilizare necontrolată a mașinii.

IMPORTANT Îndepărtați cheia de siguranță de fiecare dată când părăsiți mașina.

Pentru anumite modele pentru care este necesar să se treacă cheia pe „ON” pentru a activa circuitul electric al mașinii, activându-i astfel pornirea.

Treceți cheia în poziția de oprire „OFF” pentru a dezactiva circuitul electric pentru a împiedica utilizarea necontrolată a mașinii.

5.2 GHIDON

5.2.1 Manetă pentru operator

Maneta pentru operator (Fig.7.A) activează cuplarea dispozitivului de tăiere.

Se află în fața ghidonului.

Pentru a porni dispozitivul de tăiere, apăsați pe butonul de siguranță (Fig.7.C) și aduceți maneta spre ghidon.

La eliberarea manetei, motorul se opreşte automat și toate funcțiile sunt dezactivate.

OBSERVATIE Cuplarea dispozitivului de tăiere este posibilă doar dacă se apasă pe butonul galben din partea dreaptă a ghidonului și dacă maneta pentru operator este apăsată pe ghidon.

5.2.2 Buton de pornire

Butonul de pornire (Fig.8.A) se utilizează la:

1. Pornirea maşinii. La apăsarea butonului (Fig.8.A), LED (Fig.8.B) se aprinde, iar maşina este gata de utilizare.

NOTĂ Pornirea mașinii are loc numai dacă maneta de detectare a prezenței operatorului și maneta pentru tracțiune sunt eliberate.

OBSERVATIE Dacă mașina nu este utilizată, după 15 secunde LED se stinge și este necesar să se repete operațiunea menționată mai sus.

1. Cuplare a dispozitivului de tăiere. OBSERVATIE Cuplarea dispozitivului de tăiere este posibilă doar cu maneta pentru operator apăsată contra ghidonului (vezi par. 6.3).

2. Decuplarea dispozitivului de tăiere. Cu dispozitivul de tăiere cuplat, eliberați maneta pentru operator (Fig.7.A); dispozitivul de tăiere se oprește menținând mașina pornită.

5.2.3 Manetă cuplare tracțiune

IMPORTANT Pornirea motorului trebuie să

aibă loc întotdeauna cu tracțiunea decuplată.

Cuplează tractiunea la roți și permite deplasarea mașinii.

Se află în spatele ghidonului.

Tractiune cuplată. Mașina de tuns iarba înaintează cu maneta apăsată pe ghidon (Fig.7.B). Mașina de tuns iarba nu mai avansează la eliberarea manetei.

IMPORTANT Evitați să trageți înapoi

maşina cu tracțiunea cuplată.

La anumite modele, puteți regla viteza de

înaintare cu butonul rotativ de selectie

situat în dreapta ghidonului (Fig.8.C).

Se pot selecta 6 niveluri de viteză diferite.

1. Viteză maximă (circa 5 Km/h).

1. Viteză minimă (circa 2,5 Km/h).

OBSERVATIE Ultimul nivel de viteză selectat

rămâne configurat și după oprirea mașinii.

5.2.4 Butonul „ECO”

- Functia „ECO” permite economisirea energiei

în timpul tăierii ierbii, optimizând autonomia

bateriei. Pentru a activa sau a dezactiva

functia „Eco”, apăsați butonul (Fig.8.D).

Această funcție se dezactivează de fiecare dată când

se eliberează manetele de prezență a operatorului.

OBSERVATIE Nu se recomandă utilizarea

functiei „ECO” în condiții de tăiere dificilă

(tăiere cu iarbă deasă, înaltă, umedă).

5.3 REGLAREA ÎNĂLTIMII DE TĂIERE

În funcție de coborârea sau ridicarea şasiului, iarba poate fi tăiată la diverse înălțimi.

Executati operațiunea cu dispozitivul de tăiere

oprit.

Reglarea înălțimii de tăiere se efectuează cu ajutorul manetei corespunzătoare (Fig.9.A), care ridică sau coboară șasiul până la poziția dorită.

6. UTILIZAREA MAŞINII

Normele de siguranță care trebuie respectate

sunt descrise în cap. 2. Respectați cu strictețe aceste indicații pentru a nu vă confrunta cu riscuri grave sau cu pericole.

6.1 OPERATIUNI PREMERGĂTOARE UTILIZĂRII

Înainte de utilizarea maşinii, este necesar să efectuați o serie de controale și operații pregătitoare, pentru a vă asigura că munca se va desfășura în mod profitabil și în deplină siguranță:

Verificați cheia de siguranță și asigurați-vă că nu este introdusă în locașul său.

Asezați mașina în poziție orizontală, bine sprijinită pe sol.

6.1.1 Verificarea bateriei

Înainte de a utiliza mașina pentru prima oară după cumpărare, încărcați complet bateria urmând instrucțiunile din manualul bateriei. Înainte de fiecare utilizare, verificați starea de încărcare a bateriei urmând indicațiile din manualul bateriei.

6.1.2 Reglarea înăltimii de tăiere

Reglați înălțimea de tăiere conform indicațiilor din (par. 5.3).

6.2 CONTROALE DE SIGURANTĂ

Efectuați următoarele controale de siguranță și verificați dacă rezultatele corespund tabelului.

Efectuați întotdeauna controalele de siguranță e de folosire.

6.2.1 Control de siguranță generală

Subject Rezultat
Mânere Curate, uscate.
Ghidon Fixat corect și ferm	pe mașină.
Dispozitiv de tăiere Curat, fără urme de deteriorare sau uzură.
Comandă întrerupător Manetă pentru operator Manetă de cuplare a tracțiunii	Maneta trebuie să se deplaseze liber, fără a o forța, și atunci când o lăsați ea trebuie să revină automat și rapid în punctul mort.
Baterie Nicio daună adusă	Învelișului său, nicio scurgere de lichid.
Şuruburi/piulițe pe mașină și pe dispozitivul de tăiere	Strânse bine (nu slăbite!).
Trecerile de aer de răcire	Nu sunt blocate.
Mașina Nicio urmă de deteriorare sau de uzură.

6.2.2 Test de functionare a maşinii

Acțiune Rezultat
1. Porniți mașina și cu-plați dispozitivul de tăiere (par.6.3).2. Eliberați maneta pen-tru operator (Fig.15 A).	1. Dispozitivul de tăiere trebuie să fie în mișcare.2. Maneta trebuie să revină automat și rapid în poziția neu-tră, motorul trebuie să se oprească, iar dispozitivul de tăiere trebuie să se oprească în câteva secunde.
1. Porniți mașina (par. 6.3) și acționați ma-neta de tracțiune (par. 5.2.3).2. Eliberați maneta de tracțiune.	1. Roțile determină înain-tarea mașinii.2. Roțile se opresc, iar mașina nu mai avansează.
Ghid de probă Nicio vibrație	anormală.Niciun sunet anormal.

Dacă un singur rezultat nu este corespunzător cu rezultatele din tabele, se interzice folosirea maşinii! Contactați un centru de asistență pentru controalele aferente și pentru reparatie.

6.3 PORNIREA

OBSERVATIE Pornirea maşinii se va face pe o suprafață plană, fără obstacole sau iarbă excesiv de înaltă.

NOTĂ Verificați combinarea corectă a bateriilor, urmând instrucțiunile furnizate în tabelul „Date tehnice”.

1. Deschideti uşa de acces la compartimentul bateriei
2. Introduceți bateriile corect în lócașul acestora (par. 7.2.3) împingându-le până la capăt până ce veți auzi un clic, blocându-le astfel pe poziție și asigurând contactul electric.
3. Introduceți complet cheia de siguranță (Fig.11.A). În cazurile prevăzute, rotiti cheia în poziția „ON”.

4. Reînchideți complet ușa.

5. La modelele cu pornire cu butonul de pornire, apăsați butonul de pornire (Fig. 12.A). LED rămâne pornit timp de 15 secunde.

6. Cuplați dispozitivul de tăiere apăsând mai întâi pe butonul de siguranță (Fig.13.B) și apoi apăsând maneta pentru operator (Fig.13.A).

7. Pentru a cupla tracțiunea, apăsați maneta din spatele ghidonului (Fig.13.C).

6.4 UTILIZARE

IMPORTANT în timpul sesiunii de lucru, păstrați distanța de siguranță față de dispozitivul de tăiere, dată de lungimea ghidonului.

Autonomia bateriilor (și, prin urmare, zona care poate fi tunsă înainte de reîncărcare) este condiționată de factorii descriși la (par. 7.2.1).

- În timpul utilizării, este indicată starea de încărcare a bateriilor (procentul de încărcare rămas) (Fig.8.E).

IMPORTANT Dacă motorul se oprește din cauza supraîncălzirii, în timpul sesiunii de lucru, este necesar să așteptați cam 5 minute înainte de a-l repune în funcțiune.

6.4.1 Tunderea ierbii

1. Începeti deplasarea și tăierea în zona cu iarbă.
2. Adaptați viteza de înaintare și înălțimea de tăiere (par. 5.3) la condițiile terenului (înălțimea, densitatea și umiditatea ierbii) și la cantitatea de iarbă îndepărtată.

La modelele cu tractiune (par. 5.2.3):

nu este recomandată tăierea pe terenuri cu pantă mai mare de 15°.

1. Aspectul gazonului va fi mai frumos dacă iarba se tunde la aceeași înălțime, alternativ în cele două direcții (Fig.14).

2. Evitați să tăiați o cantitate mare de iarbă. Nu tăiați niciodată mai mult de o treime din înălțimea ierbii, la fiecare trecere (Fig.14).

3. Mentineți şasiul în permanență curat (par. 7.3.1).

6.4.2 Sfaturi utile pentru menținerea unui gazon aspectuos

- Pentru a avea un gazon aspectuos, verde și moale, este necesar să tundeți iarba la intervale regulate. Gazonul poate fi alcătuit din mai multe tipuri de iarbă. Tăind iarba des, ierburile care au multe rădăcini și care formează deci o manta ierboasă solidă cresc; altminteri, dacă tundeți iarba rar, se dezvoltă mai mult buruienile sau alte plante (trifoiul, margaretele, etc). Frecvența cu care tăiați iarba trebuie să fie raportată la creșterea ierbii; evitați intervalele prea lungi.

- înălțimea ideală a unui gazon bine îngrijit este de 4-5 cm; la o trecere a mașinii nu ar trebui să tundeți mai mult de 1/3 din înălțimea totală. Dacă iarba este prea înaltă, se recomandă să se taie în două etape, la distanță de o zi; prima etapă, cu dispozitivele de tăiere ridicate la înălțimea maximă, iar în a doua etapă, la înălțimea dorită.

- O tăiere prea aproape de rădăcină poate smulge și rări gazonul dându-i o înfățișare neregulată.

- Vara este oportun să țineți iarba mai înaltă, pentru ca terenul să nu e usuce excesiv.

- De preferat este să se tundă iarba dacă gazonul este uscat. Nu tăiați iarba când e udă; lama nu va tăia corespunzător deoarece iarba se prinde de ea și va fi smulsă.

- Dispozitivele de tăiere trebuie să fie în stare bună și bine ascuțite pentru ca tunsul să fie neted și drept; în caz contrar, vârful se poate îngălbeni.

6.5 OPRIRE

Pentru a opri maşina:

1.

Eliberați maneta pentru operator (Fig.15 A).

1. La modelele cu pornire cu butonul de pornire, apăsați butonul de pornire (Fig. 12.A).

2. Așteptați oprirea dispozitivului de tăiere.

După ce ați oprit mașina, este necesar să treacă la secunde pentru ca dispozitivul de tăiere să se ască.

IMPORTANT Opriți întotdeauna maçina.

• La fiecare schimbare a zonei de tăiere.
• La traversarea unor zone fără iarbă.
• De fiecare dată când este nevoie să depășiti un obstacol.
• Înainte de a regla înălțimea de tăiere.
• De fiecare dată când se îndepărtează sau se montează la loc deflectorul pentru evacuarea laterală (dacă există în dotare).

6.6 DUPĂ UTILIZARE

1. Opriti maçina (par. 6.5).
2. Deschideti uşa și scoateți cheia de siguranță.
3. Îndepărtați bateria din locașul său și încărcați-o (par 7.2.2).
4. Lăsați motorul să se răcească înainte de a depozita mașina (indiferent de loc).
5. Efectuați curățarea (par. 7.3).
6. Asigurați-vă că nu există elemente slăbite sau deteriorate. Dacă este nevoie, înlocuiți componentele deteriorate și strângeți eventualele șuruburi și buloane slăbite sau contactați centrul de asistență autorizat.

IMPORTANT Îndepărtați cheia de siguranță de fiecare dată când părăsiți mașina.

7. ÎNTRETINERE NORMALĂ

7.1 GENERALITĂȚI

Normele de siguranță care trebuie respectate

sunt descrise în cap. 2. Respectați cu strictețe aceste indicații pentru a nu vă confrunta cu riscuri grave sau cu pericole.

Mai înainte de a efectua orice verificare, curățare intervenție de întreținere/reglare pe mașină:

• Opriti başına.
• Scoateți cheia de siguranță, (nu lăsați niciodată cheia în contact sau la îndemâna copiilor sau a persoanelor neautorizate).
• Asigurati-vă că toate părțile în mișcare s-au oprit complet.
• Lăsați motorul să se răcească înainte de a depozita mașina (indiferent de loc).
• Citiți instrucțiunile corespunzătoare.

• Purtați îmbrăcăminte potrivită, mănuși de lucru și ochelari de protecție.

• Frecvențele și tipurile de intervenție sunt descrise în „Tabelul pentru întreținere”. Tabelul de mai jos are scopul de a vă ajuta să păstrați eficiența și siguranța mașinii dvs. Aici sunt indicate principalele intervenții de întreținere și intervalele de execuție pentru fiecare din ele. Efectuați acțiunea aferentă în funcție de prima scadență care are loc.

• Utilizarea pieselor de schimb și a accesorilor neoriginale și/sau montate incorect poate avea efecte negative asupra funcționării și siguranței mașinii. Constructorul nu își asumă nicio răspundere în caz de daune, accidente sau vătămări cauzate de aceste produse.
• Piesele de schimb originale sunt furnizate la atelierele de asistență și la revânzătorii autorizați.

IMPORTANT Toate operațiunile de întreținere și de reglare care nu sunt descrise în acest manual trebuie efectuate de către vânzătorul dvs. sau la un centru specializat.

7.2 BATERIE

7.2.1 Autonomia bateriei

Autonomia bateriei (și, prin urmare, zona care poate fi tunsă înainte de reîncărcare) este condiționată în primul rând de:

a. Factori de mediu care duc la un necesar de energie mai mare:
– Tăiere cu iarbă deasă, înaltă, umedă.
b. Lățimea de tăiere a mașinii; cu cât mărimea e mai mare, cu atât e mai mare cererea de energie.
c. Modul de utilizare al operatorului, care ar trebui să evite:

– Pornirile și opririle frecvente din timpul sesiunii de lucru.
– O înălțime de tăiere prea joasă în raport cu înălțimea ierbii.
– O viteză de avans prea ridicată pentru cantitatea de iarbă de îndepărtat.

OBSERVATIE Pe parcursul utilizării, bateria este protejată contra descărcării totale printr-un dispozitiv de protecție care oprește mașina și îi blochează funcționarea.

Pentru optimizarea autonomiei bateriei se recomandă:

• Tăierea ierbii când gazonul este uscat.
• Tăierea ierbii în mod frecvent astfel încât aceasta să nu atingă o înălțime prea mare.
  – Reglarea unei înălțimi de tăiere mai mare când iarba este prea înaltă și efectuarea unei a doua treceri la o înălțime mai joasă.
• Să nu utilizati mașina în funcția „mulci” când iarba este foarte înaltă.
• Utilizati funcția „Eco” (par. 5.2.4).

În cazul în care se dorește folosirea mașinii în sesiuni de lucru mai lungi față de cele susținute de bateria standard, este posibil:

– Să achiziționați o baterie standard pentru a înlocui imediat bateria descărcată, fără compromiterea continuității de utilizare.

- Să achiziționați o baterie cu autonomie mărită față de bateria standard (par. 15.1).

7.2.2 Îndepărtarea și reîncărcarea bateriei

1. Deschideți clapeta de acces la compartimentul pentru baterie și scoateți cheia de siguranță.
2. Apăsați butonul de pe baterie (Fig.16.A) și scoateti-o (Fig.16.B).
3. Introduceți bateria (Fig.17.B) în compartimentul său de pe încărcător (Fig.17.C).
4. Conectați încărcătorul bateriei la o priză de curent cu tensiune corespunzătoare celei indicate pe plăcuță.
5. Efectuati întotdeauna încărcarea completă, urmând instrucțiunile din manualul bateriei/încărcătorului de baterie.

OBSERVATIE Bateria este prevăzută cu o protecție care îi împiedică reîncărcarea dacă temperatura camerei nu este cuprinsă între 0 și +45 °C.

OBSERVATIE Bateria poate fi reîncărcată oricând, chiar și parțial, fără riscul de a se deteriora.

7.2.3 Remontarea bateriei pe maşină

După reîncărcare:

1. Îndepărtați bateria din compartimentul său din încărcător (evitând să o țineți timp îndelungat conectată la curent după ce s-a încărcat).
2. Deconectați încărcătorul bateri- ei de la rețeaua electrică.
3. Deschideți ușa de acces la compartimentul bateriei (Fig.18.A), introduceți bateria (Fig.18.B) în locașul său împingând-o până la capăt (trebuie să auziți un clic), blocând-o astfel pe poziție și asigurând contactul electric.
   Reînchideți complet uşa.

7.3 CURĂȚAREA

După fiecare utilizare, efectuați curățarea respectând instrucțiunile următoare.

7.3.1 Curățarea mașinii

• Asigurati-vă mereu că prizele de aer sunt curate, fără reziduuri.
• Nu spălați mașina cu jet de apă și nu udați motorul sau componentele electrice (Fig.19).
• Nu utilizati lichide agresive pentru curățarea șasiului.
• Pentru a reduce riscul de incendiu, păstrați mașina de tuns iarba și, în special, motorul curate, fără resturi de iarbă, frunze sau grăsime în exces.
  Aveți întotdeauna grijă ca pe manete, afișaj și butoane să nu existe resturi.

7.3.2 Curățarea ansamblului dispozitivelor de tăiere

Eliminați reziduurile de iarbă sau noroi acumulate în șasiu, pentru că odată ce se întăresc, pot împiedica pornirea acesteia. Înclinați mașina lateral, asigurându-vă de stabilitatea acesteia mai înainte de a executa orice tip de intervenție. Vopsirea părții interioare a șasiului se poate desprinde în timp, din cauza acțiunii abrazive a ierbii tăiate; în acest caz, interveniți imediat, refăcând stratul de vopsea cu un produs de protecție la rugină, pentru a preveni formarea de rugină care ar conduce la coroziunea metalului.

7.4 PIULITELE ŞI ŞURUBURILE DE FIXARE

Mențineți piulițele și șuruburile strânse pentru a fi siguri că mașina este întotdeauna în condiții sigure de funcționare.

7.5 CURĂȚAREA TRANSMISIEI

1. Îndepăratați o dată sau de două ori pe an protecția (Fig.20.A) (Fig.21.A), desfăcând șuruburile (Fig.20.B) (Fig.21.B).
2. Numai pentru modelul „MCS 500 Li 48 series”; desfaceți clemele (Fig.21.C).
3. Cu o perie sau cu aer comprimat curățați cu multă atenție, îndepărtând iarba sau murdăria din zona din jurul transmisiei și a curelei.
4. Montați întotdeauna la loc protecția (Fig.20.A) (Fig.21.A).

7.6 CURĂȚAREA FILTRULUI DE AER

Elementul filtrant trebuie să fie păstrat curat și trebuie să fie înlocuit imediat ce se rupe sau deteriorează. Procedați astfel:

1. Curățați zona din jurul grilei filtrului de aer.
2. Îndepăratați grila (Fig.22.A), deşurubând şurubul (Fig.22.B).
3. Îndepărtati elementul de filtrare (Fig.23.A).
4. Suflați pe filtru pentru a îndepărta praful și resturile. În cazul în care rămâne murdărie, spălați filtrul (Fig.23.A) în apă și uscați-l cu o cârpă curată.

IMPORTANT Nu utilizați benzină, detergenți sau alte produse similare pentru curățarea filtrului.

1. Curățați exteriorul compartimentului pentru filtru, îndepărtând praful, depunerile sau murdăria.
2. Montați la loc elementul filtrant (Fig.23.A) în locașul său (având grijă să fie bine uscat).
3. Montați grila la loc (Fig.22.A) și strângeți șurubul (Fig.22.B).

8. ÎNTRETINERE SPECIALĂ

Mai înainte de a efectua orice verificare, curățare sau intervenție de întreținere/reglare pe mașină:

• Opriti başına.

• Scoateți cheia de siguranță (nu lăsați niciodată cheia în contact sau la îndemâna copiilor sau a persoanelor neautorizate).

• Asigurați-vă că toate părțile în mișcare s-au oprit complet.

• Lăsați motorul să se răcească înainte de a depozita mașina (indiferent de loc).
• Citiți instrucțiunile corespunzătoare.
• Purtați îmbrăcăminte potrivită, mănuși de lucru și ochelari de protecție.

8.1 DISPOZITIV DE TÄIERE

Un dispozitiv de tăiere prost ascuțit smulge iarba, ceea ce duce la îngălbenirea gazonului.

Nu atingeți dispozitivul de tăiere înainte de a scoate cheia și de a vă asigura că dispozitivul de tăiere este complet oprit.

Toate operațiunile referitoare la dispozitivele de tăiere (demontare, ascuțire, echilibrare, reparare, montare și/sau înlocuire) sunt activități care necesită competențe adecvate și implică folosirea unor unelte speciale; Din motive de securitate este necesar ca acestea să se efectueze la un centru specializat.

Înlocuiți întotdeauna dispozitivul de tăiere defect, îndoit sau uzat împreună cu şuruburile aferente pentru a menține echilibrarea.

IMPORTANT Utilizați doar dispositive de tăiere originale, care conțin codul indicat în tabelul „Date tehnice”.

Datorită faptului că produsul este în continuă evoluție, dispozitivele de tăiere menționate în tabelul „Date tehnice” vor putea fi înlocuite în timp cu altele având caracteristici de interschimbare și siguranță similare.

9. DEPOZITARE

9.1 DEPOZITAREA MAŞINII

Atunci când trebuie să depozitați mașina:

1. Lăsați motorul să se răcească.
2. Scoateți cheia de siguranță.
3. Efectuați curățarea (par. 7.3).

4. Asigurați-vă că nu există elemente slăbite sau deteriorate. Dacă este nevoie, înlocuți componentele deteriorate și strângeți eventualele șuruburi și buloane slăbite sau contactați centrul de asistență autorizat.

5. Depozitați maçina:

6. într-un mediu uscat.

7. într-un loc ferit de intemperii.
8. Acoperită, pe cât posibil, cu o prelată.
9. Într-un loc la care nu au acces copiii.
10. Asigurați-vă că ați îndepărtat cheile sau sculele folosite pentru întreținere.

9.2 DEPOZITAREA BATERIEI

Bateria trebuie să fie păstrată la umbră, la răcoare și în medii fără umiditate.

OBSERVATIE în caz de inactivitate îndelungată, reîncărcați bateria o dată la două luni pentru a-i prelungi durata de viață.

10. MANEVRARE \$I TRANSPORT

De fiecare dată când este necesar să manipulați sau transportați mașina, procedați astfel:

– Opriti başına (par. 6.5).
– Scoateți cheia de siguranță.
– Asigurați-vă că toate părțile în mișcare s-au oprit complet.
– Purtați mănuși de protecție groase.
– Prindeți ferm mașina în puncte care garantează o priză sigură, ținând cont de greutatea și repartizarea acesteia.
- Apelați la mai multe persoane, în funcție de greutatea mașinii, de caracteristicile mijlocului de transport și de locul unde mașina va fi amplasată sau de unde va fi luată.
- Asigurati-vă că manevrarea mașinii nu cauzează daune ori vătămări.

La transportarea maşinii cu un autovehicul sau o remorcă, trebuie procedați astfel:

• Utilizați rampe de acces având o rezistență, lățime și înălțime corespunzătoare.
  – Încărcați mașina cu motorul oprit, împingând-o, folosind un număr potrivit de persoane.
  – Coborâți ansamblul dispozitivului de tăiere.
• Pozitionati-o într-un mod în care să nu reprezinte pericol pentru nimeni.
• Blocati-o ferm de mijlocul de transport cu frânghii sau lanțuri pentru a preveni răsturnarea acesteia.

11. ASISTENTĂ ȘI REPARAȚII

Acest manual furnizează toate informațiile necesare pentru condusul mașinii și pentru o întreținere de bază corectă, care poate fi efectuată de utilizator. Toate intervențiile de întreținere și reglare care nu au fost descrise în acest manual se vor efectua numai de vânzătorul de la care ați achiziționat mașina sau la un centru specializat, care dispune de cunoștințele și instrumentele necesare în scopul executării corecte a operațiilor păstrând intactă siguranța originală a mașinii. Operațiile executate în centrele neautorizate sau neadecvate sau de persoane necalificate anulează orice formă de garanție, și declină orice sarcină sau responsabilitate din partea Fabricantului.

• Doar atelierele de service autorizate au dreptul de a efectua reparațiile și întreținerea în garanție.
• Atelierele de service autorizate folosesc exclusiv piese de schimb originale. Piesele de schimb și accesoriiile originale au fost proiectate special pentru acest tip de mașini.
• Piesele de schimb și accesoriiile neoriginale nu sunt aprobate; Utilizarea de piese de schimb și de accesorii neoriginale nu asigură siguranța mașinii, exonerând constructorul de toate obligațiile sau responsabilitățile.

12. ACOPERIREA GARANTIEI

Condițiile de garanție sunt strict pentru consumatori, adică pentru operatori neprofesioniști.

Garantia acoperă toate defectele de fabricație și de calitate a materialelor care au fost constatate în timpul perioadei de garanție de către revânzător sau de un centru specializat.

Aplicarea garanției se limitează la repararea sau la înlocuirea componentei defecte.

Se recomandă să duceți mașina o dată pe an la un atelier autorizat pentru întreținerea, asistența și controlul dispozitivelor de siguranță.

Aplicarea garanției depinde de întreținerea periodică a mașinii.

Utilizatorul va trebui să urmeze cu atenție toate instrucțiunile furnizate în documentele anexate. Garanția nu acoperă daunele cauzate de:

• Neînsușirea instrucțiunilor din documentele însoțitoare (Manuale de instrucțiuni).
• Utilizare profesională.
• Neatenție, neglijență.
• Cauze externe (fulgerări, şocuri, prezență de corpuri străine înăuntrul maşinii) sau accidente.
• Utilizarea și montarea necorespunzătoare sau nepermise de către fabricant.
• O întreținere incorrectă.
• Modificarea maşinii.

• Utilizarea unor piese de schimb neoriginale (piese adaptabile).

• Utilizarea de accesorii nefurnizate sau neaprobate de constructor.
  Garantia nu acoperă:

• Operatiunile de întreținere periodică/extraordinară (describe în manualul de instructiuni).
• Uzura normală a materialelor de consum, cum ar fi curelele de transmisie, dispozitivele de tăiere, farurile, roțile, șuruburile de siguranță și cablurile.
• Uzura normală.
• Deteriorarea estetică a maşinii datorate utilizării.
• Suporturile dispozitivelor de tăiere.

• Cheltuielile suplimentare legate eventual de activarea garanției, precum transferul la utilizator, transportul mașinii la vânzător, închirierea de echipamente de schimb sau apelarea unei societăți externe pentru toate lucrările de întreținere.
  Utilizatorul este protejat de legile din țara sa.
  Drepturile utilizatorului prevăzute de legile din țara sa nu sunt în niciun fel limitate de această garanție.

• TABEL DE ÎNTRETINERI

Intervenție Frecvență Observații
MAŞINA
Verificarea tuturor fixărilor	Înainte de fiecare folosire	par. 7.4
Controale de siguranță/ Verificarea comenzilor	Înainte de fiecare folosire par. 6.2
Verificarea dispozitivului de tăiere	Înainte de fiecare folosire par. 6.2.1
Verificarea stării de alimentare a bateriei	Înainte de fiecare folosire *
Reîncărcarea bateriei La sfârșitul fiecărei utilizări par. 7.2.2 *
Curățare generală și control La sfârșitul fiecărei utilizări par. 7.3
Verificarea eventualelor defectiuni ale mașinii. Dacă este cazul, contactați centrul de asistență autorizat.	La sfârșitul fiecărei utilizări -
Curățarea filtrului de aer	O dată pe lună	par. 7.6
Curățarea transmisiei	1-2 ori pe an	par. 7.5
Înlocuirea dispozitivului de tăiere	-	par. 8.1 ***
Reglarea tracțiunii ***	**

* Consultați manualul bateriei/încărcătorului bateriei.

** Operațiune care trebuie efectuată de către vânzătorul de la care ați achiziționat mașina sau la un centru specializat

*** Operatiune de executat la primele semne de defectiune

14.1 PENTRU MAŞINILE CU CONTROL ELECTRONIC

Dacă problemele continuă după executarea operațiunilor de mai sus,contactați vânzătorul de la care ați achiziționat mașina.
PROBLEMĂ CAUZĂ POSIBILĂ REMEDIU
1. Apăsând butonul de por-nire, LED nu se aprinde.	Cheia de siguranță este absentă sau nu a fost introdusă corect.	Introduceți cheia (par. 6.3).
	Cheie de siguranță în poziția „OFF” (oprit).	Aduceți cheia de siguranță în poziția pornit (ON) (par. 6.3).
	Baterie absentă sau care nu a fost introdusă corect.	Deschideți ușa și asigurați-vă că bateria este bine fixată (par. 7.2.3).
	Baterie descărcată. Verificați starea de încărcare și reîncărcați bateria (par. 7.2.2).
	Combinație baterie incorectă.	Verificați combinarea corectă a bateriilor, urmând instrucțiunile furnizate în tabelul „Date tehnice”.
2. Apăsând butonul de pornire, LED nu se aprinde și mașina emite un semnal sonor.	Defecțiune internă la motor. Scoateți cheia	de siguranță din contact și contactați un centru de asistență pentru verificări, înlocuiri sau reparații.
3. Motorul se oprește în timpul funcționării.	Bateria nu a fost introdusă corect. Deschideți ușa și asigurați-vă că bateria este bine fixată (par. 7.2.3).
	Baterie descărcată. Verificați starea de încărcare și reîncărcați bateria (par. 7.2.2).
4. Se aprinde led-ul de pe-ricol (Fig.24.A) și mașina emite un semnal sonor.	Dispozitiv de tăiere blocat. Opriți mașina, scoateți cheia de siguranță din contact, puneți-vă mănuși de protecție.Verificați și îndepărtați eventualele obstacole din partea inferioară a mașinii (par. 7.3.2) care împiedică rotirea dispozitivului de tăiere.Dacă problema continuă, contactați un centru de service pentru verificări, înlocuiri și reparații (par. 8.1).
	Defecțiune a mașinii Scoateți cheia de siguranță din contact și contactați un centru de asistență pentru verificări, înlocuiri sau reparații.
	Supracurent la motorul tracțiunii din cauza condițiilor de lucru difficile (tracțiune cu effort).	– Asigurați-vă că roțile nu sunt blocate și, dacă este necesar, curățați-le.– Verificați înclinarea terenului pe care lucrați (par. 6.4.1).
5. Se aprinde inter- mitent led-ul de pericol (Fig.24.A).	Intervenția protecției termice datorită supraîncălzirii mașinii.	Așteptați cel puțin 5 minute și apoi reporniți mașina.
6. Iarba se taie greu. Dispozitivul de tăiere nu este în stare bună.		Contactați un centru de service pentru eventuala înlocuire a dispozitivul de tăiere.
7. Se produc zgomote și/ sau vibrații excessive în timpul sesiunii de lucru.	Fixarea dispozitivului de tăiere slăbit sau a dispozitivului de tăiere avariat.	Opriți imediat motorul și scoateți cheia de siguranță.Contactați un centru de service pentru verificări, înlocuiri și reparații (par. 8.1).
8. Autonomia bate-riei este slabă.	Condiții difficile de funcționare cu consum de curent mai mare.	Optimizați utilizarea (par. 7.2.1).
	Baterie insuficientă pentru cerințele operaționale.	Folosiți o a doua baterie sau o baterie cu capacitate mărită (par. 15.1).
9. Încărcătorul nu în-carcă bateria.	Bateria nu a fost introdusă corect în încărcător.	Asigurați-vă că a fost introdusă corect (par. 7.2.3).
	Condiții de mediu necorespunzătoare. Efectuați încărcarea într-un mediu cu temperatură potrivită (a se vedea manualul de instrucțiuni al bateriei/încărcătorului).
	Contacte murdare. Curățați contactele.
	Încărcătorul nu primește energie electrică.	Verificați dacă ștecherul a fost conectat și dacă există tensiune la priza de curent.
	Încărcător defect. Înlocuiți cu o piesă de schimb originală.
		Dacă problema continuă, consultați manualul bateriei/încărcătorului.

14.2 PENTRU MAŞINILE FÄRÄ CONTROL ELECTRONIC

Dacă problemele continuă după executarea operațiunilor de mai sus,contactați vânzătorul de la care ați achiziționat mașina.
PROBLEMĂ CAUZĂ	POSIBILĂ REMEDIU
1. La acționarea întrerupăto-rului, motorul nu pornește	Cheia de siguranță este absentăsau nu a fost introdusă corect.	Introduceți cheia (par. 6.3).
	Cheie de siguranță înpoziția „OFF” (oprit).	Aduceți cheia de siguranță înpoziția pornit (ON) (par. 6.3).
	Baterie absentă sau care nua fost introdusă corect.	Deschideți ușa și asigurați-vă căbateria este bine fixată (par. 7.2.3).
	Baterie descărcată. Verificați starea de încărcare șireîncărcați bateria (par. 7.2.2).
	Combinație baterie incorectă.	Verificați combinarea corectă abateriilor, urmând instrucțiunilefurnizate în tabelul „Date tehnice”.
2. Motorul se opreșteși mașina emite unsemnal sonor.	Bateria nu a fost introdusă corect. Deschideți ușa și asigurați-vă căbateria este bine fixată (par. 7.2.3).
	Baterie descărcată. Verificați starea de încărcare șireîncărcați bateria (par. 7.2.2).
	Intervenția protecției termice lasupraîncălzirea motorului.	Așteptați cel puțin 5 minute șiapoi reporniți mașina.
	Dispozitiv de tăiere blocat. Opriți mașina, scoateți cheia de siguranță dicontact, puneți-vă mănuși de protecție.Verificați și îndepăratați eventualele obstacoledin partea inferioară a mașinii (par. 7.3.2) careîmpiedică rotirea dispozitivului de tăiere.Dacă problema continuă, contactațiun centru de service pentru verificări,înlocuiri și reparații (par. 8.1).
	Defecțiune a mașinii Scoateți cheia de siguranță din contact șicontactați un centru de asistență pentruverificări, înlocuiri sau reparații.
3. larba se taie greu. Dispozitivul de tăiere nueste în stare bună.		Contactați un centru de service pentrueventuala înlocuire a dispozitivul de tăiere.
4. Se produc zgomote și/sau vibrații excesive în timpul sesiunii de lucru.	Fixarea dispozitivului de tăiere slăbit sau a dispozitivului de tăiere avariat.	Opriti imediat motorul și scoateți cheia de siguranță.Contactați un centru de service pentru verificări, înlocuiri și reparații (par. 8.1).
5. Autonomia bate-riei este slabă.	Condiții difficile de funcționare cu consum de curent mai mare.	Optimizați utilizarea (par. 7.2.1).
	Baterie insuficientă pentru cerințele operaționale.	Folosiți o a doua baterie sau o baterie cu capacitate mărită (par. 15.1).
6. Încărcătorul nu în-carcă bateria.	Bateria nu a fost introdusă corect în încărcător.	Asigurați-vă că a fost introdusă corect (par. 7.2.3).
	Condiții de mediu necorespunzătoare. Efectuați încărcarea într-un mediu cu temperatură potrivită (a se vedea manualul de instrucțiuni al bateriei/încărcătorului).
	Contacte murdare. Curățați contactele.
	Încărcătorul nu primește energie electrică.	Verificați dacă ștecherul a fost conectat și dacă există tensiune la priza de curent.
	Încărcător defect. Înlocuiți cu o piesă de schimb originală.
		Dacă problema continuă, consultați manualul bateriei/încărcătorului.

15. ACCESORII LA CERERE

15.1 BATERII

Sunt disponibile baterii cu diferite capacități, pentru diferite nevoi de operare (Fig.25). Lista bateriilor omologate pentru această mașină se află în tabelul „Date tehnice”.

15.2 ÎNCĂRCĂTOR DE BATERIE

Dispozitiv care se utilizează la încărcarea bateriei (Fig. 26).

ОГЛАВЛЕНИЕ

RO • Conținutul și imaginile din manualul de utilizare de față au fost realizate în numele ST. S.p.A. și sunt protejate de drepturi de autor – Este interzisă orice reproducere sau modificare chiar și parțială neautorizată a documentului.
