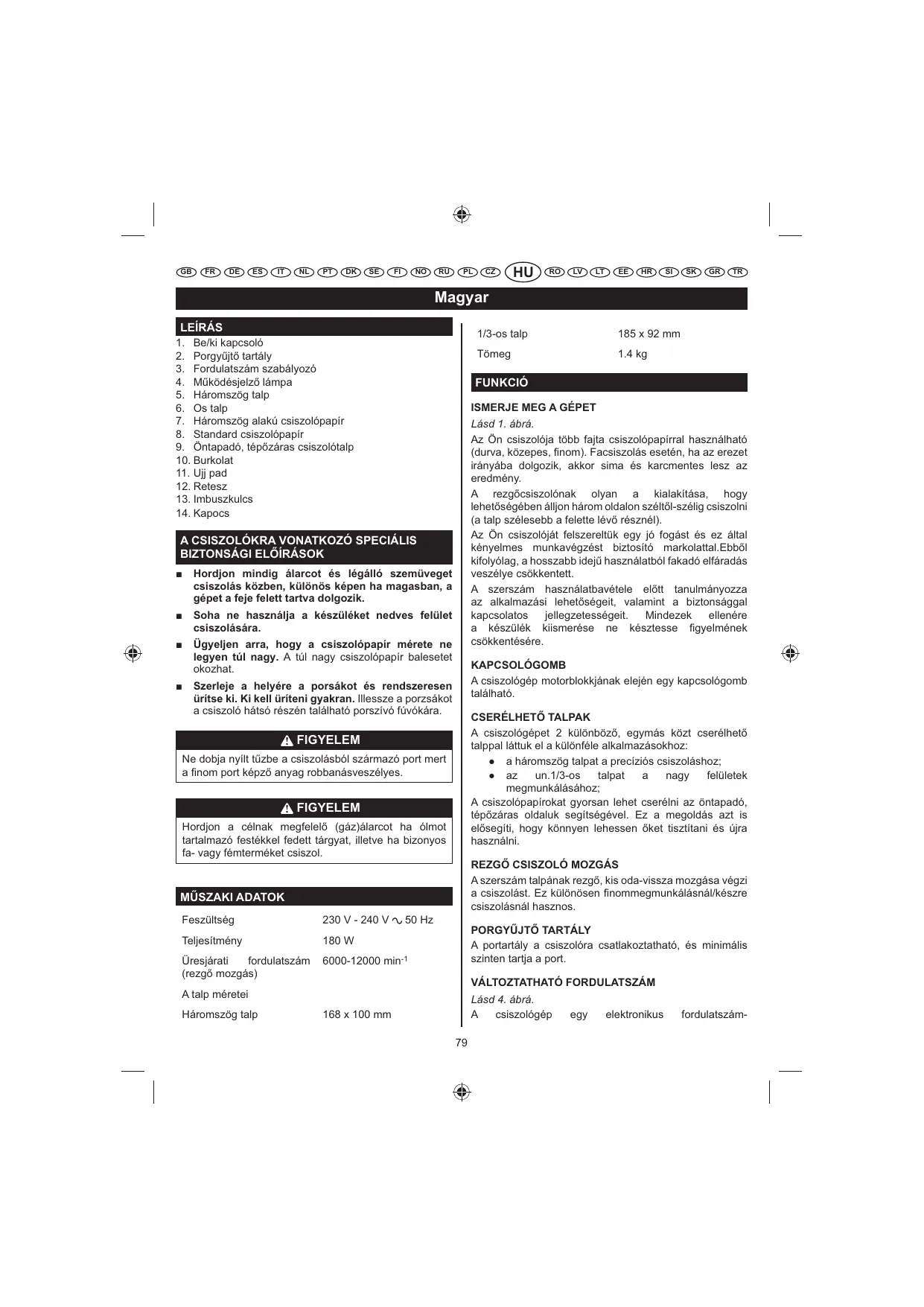

HASZNÁLATI ÚTMUTATÓ EMS180RV RYOBI

3. Fordulatszám szabályozó

7. Háromszög alakú csiszolópapír

8. Standard csiszolópapír

9. Öntapadó, tép‡záras csiszolótalp

Hordjon mindig álarcot és légálló szemüveget csiszolás közben, különös képen ha magasban, a gépet a feje felett tartva dolgozik.

Soha ne használja a készüléket nedves felület csiszolására.

Ügyeljen arra, hogy a csiszolópapír mérete ne legyen túl nagy. A túl nagy csiszolópapír balesetet okozhat. Lásd 1. ábrá. Az Ön csiszolója több fajta csiszolópapírral használható (durva, közepes, Ânom). Facsiszolás esetén, ha az erezet irányába dolgozik, akkor sima és karcmentes lesz az eredmény. A rezg‡csiszolónak olyan a kialakítása, hogy lehet‡ségében álljon három oldalon szélt‡l-szélig csiszolni (a talp szélesebb a felette lév‡ résznél). Az Ön csiszolóját felszereltük egy jó fogást és ez által kényelmes munkavégzést biztosító markolattal.Ebb‡l kifolyólag, a hosszabb idejµ használatból fakadó elfáradás veszélye csökkentett. A szerszám használatbavétele el‡tt tanulmányozza az alkalmazási lehet‡ségeit, valamint a biztonsággal kapcsolatos jellegzetességeit. Mindezek ellenére a készülék kiismerése ne késztesse Âgyelmének csökkentésére. KAPCSOLÓGOMB A csiszológép motorblokkjának elején egy kapcsológomb található. Szerleje a helyére a porsákot és rendszeresen ürítse ki. Ki kell üríteni gyakran. Illessze a porzsákot a csiszoló hátsó részén található porszívó fúvókára.

A csiszológépet 2 különböz‡, egymás közt cserélhet‡ talppal láttuk el a különféle alkalmazásokhoz: Ê a háromszög talpat a precíziós csiszoláshoz; Ê az un.1/3-os talpat nagy felületek megmunkálásához; A csiszolópapírokat gyorsan lehet cserélni az öntapadó, tép‡záras oldaluk segítségével. Ez a megoldás azt is el‡segíti, hogy könnyen lehessen ‡ket tisztítani és újra használni. FIGYELEM Ne dobja nyílt tµzbe a csiszolásból származó port mert a Ânom port képz‡ anyag robbanásveszélyes. FIGYELEM Hordjon a célnak megfelel‡ (gáz)álarcot ha ólmot tartalmazó festékkel fedett tárgyat, illetve ha bizonyos fa- vagy fémterméket csiszol.

REZG¾ CSISZOLÓ MOZGÁS

A szerszám talpának rezg‡, kis oda-vissza mozgása végzi a csiszolást. Ez különösen Ânommegmunkálásnál/készre csiszolásnál hasznos.

Feszültség 230 V - 240 V Teljesítmény 180 W Üresjárati fordulatszám (rezg‡ mozgás) 6000-12000 min-1 50 Hz

A portartály a csiszolóra csatlakoztatható, és minimális szinten tartja a port.

VÁLTOZTATHATÓ FORDULATSZÁM

A talp méretei Háromszög talp 185 x 92 mm Tömeg FUNKCIÓ

1/3-os talp Lásd 4. ábrá. csiszológép 168 x 100 mm

egy elektronikus fordulatszám-

Magyar szabályozóval rendelkezik, hogy szerszámot optimális módon tudja használni. A megfelel‡ sebesség kiválasztásával a gépet az adott csiszolási mµveletnek megfelel‡en állíthatja be. A gép elektronikus funkciói segítségével a motor fordulatszáma rugalmasan változtatható, az adott feladat szükségleteinek megfele‡en. A szabályozó elektronikus rendszere kiértékeli a motorra ható terhelést, és növeli vagy csökkenti a motor teljesítményét úgy, hogy a fordulatszám állandó maradjon. A sebességet a végrehajtandó munka természetének és a csiszolásra kerül‡ felület típusának megfelel‡en kell beállítani. Érdes felületek és gyors, nagyoló csiszolás esetén fordítsa jobbra a szabályozót a sebesség növeléséhez. Lemez/Párna javasolt használata Csiszolópapír, szemcseméret Ø 80 Durva, nagyoló csiszolás Csiszolópapír, szemcseméret Ø 120 Közepes, Ânomabb csiszolás Csiszolópapír, szemcseméret Ø 150 Közepes, Ânomabb csiszolás

CSISZOLÓLAPOK Lásd 2. ábrá.

1. Húzza ki a csiszoló vezetékét az aljzatból.

2. Hozza egybe a csiszoló talpán lév‡ porelszívó lyukakat

a csiszolópapíron ill.-lapon lév‡kkel, majd nyomja óvatosan és a lehet‡ leger‡sebben az öntapadó oldal felületét a talpra. MEGJEGYZÉS: A csiszolópapírokat és -lapokat tisztán kell tartani, hogy jobban tapadjanak a csiszoló talpára. Rendszeresen tisztítsa meg ‡ket egy kis kefe vagy ecset segítségével. ÖSSZESZERELÉS FIGYELEM Soha ne tartsa a csiszológépet hálózatra csatlakoztatott állapotban a tartozékok felszerelése, beállítások, tisztítások alkalmával, ill. ha nem használja a gépet. A szerszám hálózatból történ‡ leválasztása megakadályozza a véletlen bekapcsolódást, ami súlyos sérülést okozhat.

A PORGY¿JT¾ FELHELYEZÉSE

Lásd 3. ábrá. A portartály porgyµjt‡ rendszert biztosít a csiszolóhoz. A csiszolópor áthalad a polírozó lemez furatain, és csiszoláskor a portartályba gyµlik össze.

1. Húzza ki a csiszoló vezetékét az aljzatból.

2. Enyhén ide-oda forgatva csúsztassa be a portartály

szerelvényt a csiszoló kifújó nyílásába. A CSISZOLÓPAPÍR MEGVÁLASZTÁSA Ha jó min‡ségµ csiszolást szeretne elérni, rendkívül fontos, hogy a csiszolópapír méretét, típusát és szemcseméretét jól válassza meg. Durvább, nagyoló csiszoláshoz szintetikus, mint pl. alumíniumoxid- vagy szilíciumkarbid alapú csiszolópapírt kell használni. A természetes alapú papírok - mint pl. a szilícium-dioxid(Èint) vagy gránát (garnet) alapúak - nagyon puhák, így nagyoló csiszoláshoz való használatuk nem gazdaságos. Általánosan megfogalmazva a nagyobb szemcsét az anyag nagyjának leválasztásához, míg a kisebbet a Ânommegmunkáláshoz (Âniselés) használják. A csiszolandó felület anyaga és min‡sége szerint meg lehet választani a használt papír / lap szemcseméretét. Amennyiben a felület érdes, egyenetlen, akkor kezdje a csiszolást egy nagy szemcsés papírral, amíg egyenletes felületet nem kap. Ezután egy közepes szemcseméretµ papírt kell használni, mely a nagy szemcsék által hagyott karcolásokat ("árkokat") tünteti el, a Ânom szemcseméretµ papírral pedig a végén polírozhatja a felületet. A csiszolást tehát a több szemcsemérettel kell végezni, amíg a felület megfelel‡képp egyenletes nem lesz. FIGYELEM A háromszög csiszoló használata közben legyen óvatos. A Âgyelmetlen mµveletek akár egy másodperc töredéke alatt is súlyos személyi sérülést eredményezhetnek. M¿VELETEK Az alább felsorolt alkalmazásokra használhatja a csiszológépet: Ê Fa felületek csiszolása. Ê Rozsdaeltávolítás és acél csiszolása. Ê Porcelán és különböz‡ fémek csiszolása, fényesítése, polírozása. VIGYÁZAT Ügyeljen arra, hogy az elektromos tápvezeték soha ne essen a csiszolótalp útjába, valamint hogy csiszolás közben mindig úgy tartsa a gépet, hogy ne kapjon fából készült tárgyakba, szerszámokba vagy egyéb tárgyakba. FIGYELEM Ne használja a csiszolót csiszolópapír nélkül.Ellenkez‡ esetben megrongálja a talpazatot.

Magyar Soha ne erÂltesse a csiszológépet. A csiszoló súlya megfelel‡ nyomást gyakorol önmagában is a felületre. Hagyja, hogy a csiszoló és a csiszolópapír "dolgozzon". Ha a csiszolót ezentúl még le is nyomja, akkor a motor lelassulhat, a csiszolópapír gyorsabban kopik és a csiszolás ideje jelent‡sen megn‡. Ezentúl ez túl is terheli a motort, miáltal túlmelegedhet és ez árt a szerszám mµködésének. Felhívjuk a Âgyelmét arra, hogy a csiszolás által keltett h‡ meglágyíthatja / megolvaszthatja a fa lakkvagy gyanta bevonatát. FIGYELEM Viseljen mindig biztonsági szemüveget vagy oldallappal ellátott véd‡szemüveget, amikor valamilyen szerszámot használ. Ennek az el‡írásnak a be nem tartása súlyos szemsérüléssel járó balesetet okozhat, mert idegen test, por, forgács stb. pattanhat a szemébe. HASZNÁLAT Ügyeljen arra, hogy ne csiszoljon túl hosszú ideig ugyanazon a helyen, mert kikoptathatja a csiszolással az anyagot és a csiszolt felület egyenetlen lesz.

A csiszoló beindításához: kapcsológombot balra. Tolja

A csiszoló leállításához: Tolja a be - ki kapcsológombot jobbra. A hosszabb id‡tartamon keresztül végzett csiszolás a motor túlmelegedését idézheti el‡. Ha ez történik, kapcsolja ki a csiszolót és várjon, amíg a polírozó lemez teljesen megáll, majd távolítsa el a munkadarabról. Vegye el a kezét a szell‡z‡nyílásoktól, vegye ki a csiszolópapírt, majd kapcsolja be újra a gépet és üzemeltesse üresjáratban, amíg a motor le nem hµl.

HASZNÁLAT Lásd 5. ábrá.

1. Rögzítse a munkadarabot oly módon, hogy ne tudjon

mozogni a csiszoló alatt.

FIGYELEM Amennyiben nem rögzíti munkadarabot megfelel‡képp, a gép kilökheti a használó felé és ez súlyos testi sérüléseket idézhet el‡. A finomabb csiszoláshoz, például sarkok és bevágások esetén, a polírozó párna hegyét kis távolságban mozgassa el‡re és hátra. A PORGY¿JT¾ TARTÁLY KIÜRÍTÉSE Lásd 7. ábrá. A teljesítmény növelése érdekében, amikor a porzsák félig megtelt, ürítse ki. A csiszolás után és a csiszoló elrakása el‡tt mindig ürítse ki és alaposan tisztítsa ki a porgyµjt‡t. FIGYELEM Ügyeljen arra, hogy tartsa távol az arcát a háromszög csiszolótól és a csiszolandó felülett‡l. Védje, takarja el a haját, hogy a csiszológép ne kaphassa be, mivel ez súlyos testi sérüléseket idézhet el‡. FIGYELEM Egyes nagyon gyúlékony anyagokkal - mint például a poliuretán, lenolaj stb.- bevont felületek csiszolásából összegyµlt portól a porzsák vagy a szerszám más részei begyulladhatnak, és így ez tüzet okozhat. A tµzveszély csökkentése érdekében csiszolás közben gyakran ürítse ki a portartályt (10-15 percenként), és soha ne tegye el vagy hagyja ott a csiszolót addig, amíg teljesen ki nem ürítette a portartályt. Figyelmesen olvassa el a bevonóanyag gyártójának el‡írásait.

2. Helyezze a csiszolót a munkafelületre oly módon,

hogy a talp teljes felülete a munkadarabra feküdjön. VIGYÁZAT Vigyázzon arra, hogy ne fedje le a szell‡z‡nyílásokat a kezével, mivel ez a motor túlmelegedéséhez vezethet.

3. Kapcsolja be a háromszögcsiszolót és mozgassa

lassan a munkadarabon. MEGJEGYZÉS: Tartsa a csiszolót megfelel‡ távolságra maga el‡tt, hogy jól láthassa a munkadarabot is. Kapcsolja be a szerszámot, majd várja meg, amíg a motor el nem éri a maximális fordulatszámát.Helyezze ezután a csiszoló talpát lassan a munkadarab felé. Amint a talp érintkezésbe került a munkadarabbal, mozgassa a csiszolót a felületen kis köröket leírva.

1. Húzza ki a csiszoló vezetékét az aljzatból.

FIGYELEM Ha nem húzza ki az aljzatból a csiszoló vezetékét, akkor egy véletlenszerµ beindítás következtében súlyos testi sérülésekkel járó balesetet okozhat.

2. Távolítsa el a portartályt a csiszolóról.

3. Rázza ki a porzsákot.

4. Helyezze vissza a portartályt a csiszolóra.

MEGJEGYZÉS: portartály még alaposabb kitisztításához távolítsa el a portartályt a keretb‡l, és rázza ki a port. Helyezze vissza a portartályt a keretre, majd szerelje fel a portartály szerelvényt a csiszolóra.

1. Húzza ki a csiszoló vezetékét az aljzatból.

2. Engedje fel a papírszorítót. Vegye le a használt

csiszolópapírt, ha van.

3. Helyezze az új csiszolópapírt a papírszorító alá.

4. Rögzítse a csiszolópapírt a helyére.

Az excentrikus forgás ideálisan alkalmas a gyors csiszoláshoz (régi burkolat elcsiszolása, nyers fa csiszolás, felület simítás egy adott méretre) és a végmunkákhoz (felület végmegmunkálása festés el‡tt). A csiszolópapír köröket ír le nagy sebességgel, ami rendkívül mozgékonnyá teszi a csiszolót.

Ív és háromszög csiszolópapír Lásd 8. ábrá.

1. Biztonsági okokból ügyeljen arra, hogy a gép ki legyen

húzva az elektromos hálózatból.

2. Vegye le a csiszolópapírt a csiszoló talpáról. Lazítsa

meg a talpat a csiszolóra rögzít‡, bels‡ kulcsnyílású csavarokat a mellékelt imbuszkulcs segítségével.

3. Amikor meglazította a 3 csavart, vegye le a talpat.

4. Helyezze fel a másik talpat a csiszoló aljára, majd

nyomja be az els‡ csavart anélkül, hogy megszorítaná.

5. Helyezze be ezután a maradék 2 csavart, majd

szorítsa meg mindet. Ellen‡rizze, hogy a csavarok jól meg legyenek szorítva, de azért ne túlságosan. Tegye fel a csiszolópapírt a talpra a helyére, majd elkezdheti a csiszolást.

AZ UJJPAD HASZNÁLATA

1. Nyissa fel az ujjpad fedelét.

2. Engedje le az ujjpadot, és rögzítse a helyére.

3. Zárja be az ujjpad fedelét.

A gépet egy mµködésjelz‡ lámpával látták el, mely akkor kezd el világítani, amikor azt csatlakoztatják az elektromos hálózatra. Ez a lámpa arra Âgyelmeztet, hogy a gép feszültség alatt van, és be fog indulni, amint a kapcsolót megnyomják. VIGYÁZAT Ha nem használja a készüléket, vegye csiszolópapírt, nehogy összegyµr‡djön.

KARBANTARTÁS FIGYELEM

A CSISZOLÓPAPÍR FELHELYEZÉSE

A beszerelés el‡tt, ellen‡rizze a csiszolópapír állapotát. NE használjon beszakadt vagy elhasznált csiszolópapírt. Soha ne tartsa a csiszológépet hálózatra csatlakoztatott állapotban a tartozékok felszerelése, beállítások, tisztítások alkalmával, ill. ha nem használja a gépet. A szerszám hálózatból történ‡ leválasztása megakadályozza a véletlen bekapcsolódást, ami súlyos sérülést okozhat. Akassza be és hurkolja fel a csiszolópapírt Lásd 9 - 10. ábrá.

1. Húzza ki a csiszoló vezetékét az aljzatból.

2. Hozza egybe a csiszoló talpán lév‡ porelszívó lyukakat a

csiszolópapíron ill.-lapon lév‡kkel, majd nyomja óvatosan és a lehet‡ leger‡sebben az öntapadó oldal felületét a talpra. MEGJEGYZÉS: A csiszolópapírokat és -lapokat tisztán kell tartani, hogy jobban tapadjanak a csiszoló talpára. Rendszeresen tisztítsa meg ‡ket egy kis kefe vagy ecset segítségével. FIGYELEM Szervizeléskor csak azonos cserealkatrészeket használjon. Bármilyen más alkatrész használata veszélyt vagy a termék károsodását okozhatja. FIGYELEM

mµanyag részek tisztításakor tartózkodjon tisztítószerek használatától. A kereskedelmi forgalomban kapható oldószerek rongáló hatással vannak a mµanyagból készült elemek többségére. A por és egyéb szennyez‡dések stb. tisztítására használjon egy tiszta ruhadarabot. Ha nem húzza ki az aljzatból a csiszoló vezetékét, akkor egy véletlenszerµ beindítás következtében súlyos testi sérülésekkel járó balesetet okozhat. Standard csiszolópapír Lásd 11. ábrá.

Magyar kemény gumival. Ehhez a mµvelethez egy tiszta cip‡ talpát is használhatja. FIGYELEM Óvja a mµanyagból készült részeket fékolajtól, benzint‡l, és minden egyéb, k‡olaj alapú termékt‡l. Ezek a vegyszerek olyan vegyületekettartalmaznak, melyek megrongálhatják,meglágyíthatják vagy lebonthatják a mµanyagbólkészült részeket. FIGYELEM Tisztítás el‡tt mindig vegye le a csiszolópapírt ill.-lapot a csiszoló talpáról. Ezen el‡írás be nem tartása súlyos testi sérüléssel járó balesetet okozhat. Azok az elektromos szerszámok, amelyeket üvegszálasvagy gipszkarton anyagokon, különféle burkolatoknál használnak, hajlamosak gyorsabban elhasználódni és id‡ el‡tt meghibásodni.Az említett anyagok megmunkálásából származó por ill. forgács nagyon súroló hatású a szerszám alkatrészeire, mint pl. fogaskerekek, szénkefék, kapcsolók stb. Ebb‡l kifolyólag a szerszámot tilos üvegszálas anyag, burkolólap, tömít‡- / szigetel‡anyag, gipszkarton hosszabb ideig történ‡ megmunkálására használni. Amennyiben mégis elkerülhetetlen, hogy ilyen anyagokon dolgozzon, akkor feltétlenül szükséges, hogy minden használat után sµrített leveg‡vel tisztítsa meg a szerszámot.

Segítse el‡ alapanyagok újrahasznosítását azzal, hogy nem helyezi el ‡ket a háztartási szemétben. Környezetvédelmi megfontolásból a kiszolgált berendezést, tartozékokat és csomagolóanyagokat szelektív módon kell elhelyezni. SZIMBÓLUM Biztonsági Âgyelmeztetés FIGYELEM

Elektromos szerszámgépek használatakor vagy a por kifúvásakor mindig viseljen véd‡szemüveget vagy oldalellenz‡vel rendelkez‡ véd‡sisakot. Ha a használat poros környezetben történik, vegyen fel egy pormaszkot is.

min-1 KENÉS A szerszámban lév‡ összes csapágy a gép teljes élettartamára elegend‡ ken‡anyaggal van feltöltve, normál körülmények közötti használat esetén. Ebb‡l kifolyólag nincs szükség arra,hogy a szerszám bels‡ részeit kenje. Volt Hertz Váltóáram (AC) Watt Üresjárati fordulatszám Fordulatok ill. löketek száma percenként Átmér‡ (orbitális) CE megfelel‡ség Kett‡s szigetelés

A CSISZOLÓLAPOK TISZTÍTÁSA

Élettartamuk megnövelése és hatékonyságuk meg‡rzése érdekében rendszeresen tisztítsa meg a csiszolólapokat. A lapokról eltávolíthatja az idegen részecskéket úgy, hogy egyszerµen langyos vízzel leöblíti ‡ket. Tisztítás után óvatosan csavarja ki a vizet bel‡lük és hagyja ‡ket megszáradni. A csiszolólapokat száraz, hµvös helyen fekve tárolja. Viseljen fülvéd‡t Viseljen szemvéd‡t A gép bekapcsolása el‡tt Âgyelmesen olvassa el az útmutatót. A CSISZOLÓPAPÍROK TISZTÍTÁSA A szerszámhoz mellékelt csiszolópapírok újrafelhasználhatók. Emiatt fontos az, hogy rendszeresen tisztítsa ‡ket, azaz hogy a különböz‡ csiszolási mµveletek során a felületen összegyµlt port és részecskéket eltávolítsa. A csiszolópapírok tisztításához dörzsölje le ‡ket egy A kiselejtezett elektromos termékeket nem szabad a háztartási hulladékkal együtt kidobni. Ezeket újra kell hasznosítani, ha van rá lehet‡ség. Az újrahasznosítással kapcsolatban érdekl‡djön a helyi önkormányzatnál vagy a termék forgalmazójánál.

Ezt a Ryobi terméket huszonnégy (24) hónapig garantáljuk a gyártáshibák, valamint a készülékben található alkatrészek miatt jelentkez‡ meghibásodás ellen. A garancia az eladó által, a vásárló számára készített, eredeti adás-vételi szerz‡désen feltüntetett dátumtól érvényes. A normális igénybevételb‡l fakadó elhasználódás, a nem rendeltetésnek megfelel‡ használat vagy karbantartási mµvelet miatt fellép‡, túlterhelés által okozott meghibásodásra nem terjed ki a garancia. A tartozékokra, mint például az akkumulátorra, izzókra, fúrófejekre, táskára, stb., a garancia szintén nem vonatkozik. A garancia periódus alatt fellép‡ meghibásodás esetén, juttassa el NEM SZÉTSZERELT ÁLLAPOTBAN a Ryobi terméket a vásárlást és annak dátumát igazoló dokumentum kíséretében az eladóhoz vagy az Önhöz legközelebbi Ryobi Szerviz Központba. A jelen garancia nem zárja ki a fogyasztási eszközökre vonatkozó jogszabályok által elrendelteket.
