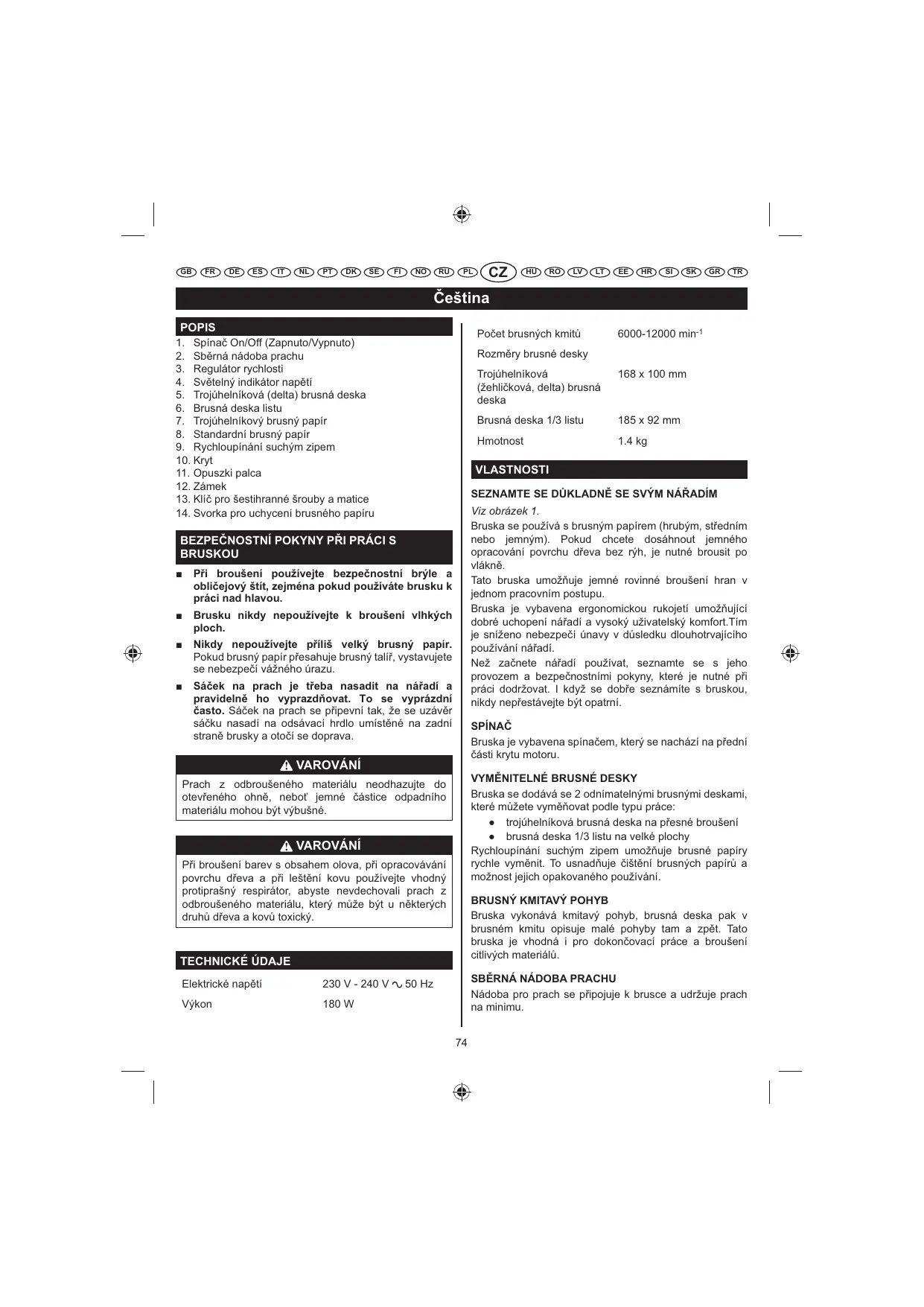

NÁVOD K OBSLUZE EMS180RV RYOBI

1. Spína† On/Off (Zapnuto/Vypnuto)

2. Sb³rná nádoba prachu

3. Regulátor rychlosti

4. Sv³telný indikátor nap³tí

5. Trojúhelníková (delta) brusná deska

6. Brusná deska listu

7. Trojúhelníkový brusný papír

8. Standardní brusný papír

9. Rychloupínání suchým zipem

13. Klí† pro šestihranné šrouby a matice

14. Svorka pro uchycení brusného papíru

Rozm³ry brusné desky P·i broušení používejte bezpe¸nostní brýle a obli¸ejový štít, zejména pokud používáte brusku k práci nad hlavou.

Brusku nikdy nepoužívejte k broušení vlhkých ploch.

Nikdy nepoužívejte p·íliš velký brusný papír. Pokud brusný papír p esahuje brusný talí , vystavujete se nebezpe†í vážného úrazu.

Sá¸ek na prach je t·eba nasadit na ná·adí a pravideln\ ho vyprazd¹ovat. To se vyprázdní ¸asto. Sá†ek na prach se p ipevní tak, že se uzáv³r sá†ku nasadí na odsávací hrdlo umíst³né na zadní stran³ brusky a oto†í se doprava. 185 x 92 mm Hmotnost

SPÍNA Bruska je vybavena spína†em, který se nachází na p ední †ásti krytu motoru. VAROVÁNÍ

VYM¼NITELNÉ BRUSNÉ DESKY

Bruska se dodává se 2 odnímatelnými brusnými deskami, které m´žete vym³ ovat podle typu práce: Ê trojúhelníková brusná deska na p esné broušení Ê brusná deska 1/3 listu na velké plochy Rychloupínání suchým zipem umož uje brusné papíry rychle vym³nit. To usnad uje †išt³ní brusných papír´ a možnost jejich opakovaného používání. VAROVÁNÍ P i broušení barev s obsahem olova, p i opracovávání povrchu d eva a p i lešt³ní kovu používejte vhodný protiprašný respirátor, abyste nevdechovali prach z odbroušeného materiálu, který m´že být u n³kterých druh´ d eva a kov´ toxický.

BRUSNÝ KMITAVÝ POHYB

Bruska vykonává kmitavý pohyb, brusná deska pak v brusném kmitu opisuje malé pohyby tam a zp³t. Tato bruska je vhodná i pro dokon†ovací práce a broušení citlivých materiál´. TECHNICKÉ ÚDAJE 180 W Brusná deska 1/3 listu Viz obrázek 1. Bruska se používá s brusným papírem (hrubým, st edním nebo jemným). Pokud chcete dosáhnout jemného opracování povrchu d eva bez rýh, je nutné brousit po vlákn³. Tato bruska umož uje jemné rovinné broušení hran v jednom pracovním postupu. Bruska je vybavena ergonomickou rukojetí umož ující dobré uchopení ná adí a vysoký uživatelský komfort.Tím je sníženo nebezpe†í únavy v d´sledku dlouhotrvajícího používání ná adí. Než za†nete ná adí používat, seznamte se s jeho provozem a bezpe†nostními pokyny, které je nutné p i práci dodržovat. I když se dob e seznámíte s bruskou, nikdy nep estávejte být opatrní. Prach z odbroušeného materiálu neodhazujte do otev eného ohn³, nebo jemné †ástice odpadního materiálu mohou být výbušné. Výkon 168 x 100 mm SEZNAMTE SE DºKLADN¼ SE SVÝM NÁ¶ADÍM

Doporu¸ené použití podložky/listu Viz obrázek 4. Bruska je vybavena elektronickým regulátorem rychlosti, který umož uje nastavit optimální otá†ky motoru. Provedením výb³r´ správné rychlosti se váš nástroj se ídí na speciÂcké pot eby. Elektronická funkce vašeho nástroje p edstavuje Èexibilitu se ízení rychlosti motoru na požadované pracovní podmínky. Elektronický systém regulátoru rychlosti zhodnotí namáhání motoru vzhledem k provád³né práci a bu zvýší nebo sníží rychlost motoru, aby byla dosažena konstantní pracovní rychlost. Otá†ky se upraví podle povahy práce a materiálu, ve kterém se brousí. P i broušení hrubých ploch nebo pokud pot ebujete rychle brousit, oto†te regulátor doprava a zvyšte otá†ky. Brusný papír s pr´m³rem zrna Ø 80 Hrubé broušení Brusný papír s pr´m³rem zrna Ø 120 Jemné broušení Brusný papír s pr´m³rem zrna Ø 150 Jemné broušení RYCHLOUPÍNACÍ SYSTÉM BRUSNÉHO PAPÍRU A BRUSNÉ DESKY Viz obrázek 2.

1. Odpojte brusku z elektrické sít³.

2. Nasa te brusný papír na brusnou desku tak, aby byly

otvory v brusném papíru v zákrytu s brusnou deskou, pak p itla†te brusný papír k brusné desce, suchý zip musí sm³ ovat k brusné desce. POZNÁMKA: Doporu†ujeme Vám udržovat brusné papíry i brusnou desku v †istot³, aby brusný papír dokonale p ilnul k brusné desce. K †išt³ní používejte kartá†ek. MONTÁŽ P¶IPEVN¼NÍ NÁDOBY PRO PRACH VAROVÁNÍ Viz obrázek 3. Nádoba pro prach poskytuje sb³rný systém prachu pro brusku. Prach po broušení proniká otvory v brusném disku a zachytává se b³hem broušení v nádob³ pro prach.

1. Odpojte brusku z elektrické sít³.

2. Pomocí lehkého šroubovacího pohybu pevn³ nasu te

montáž nádoby pro prach do vyfukova†e na brusce. P i nasazování p íslušenství, †išt³ní nebo se izování brusky vždy brusku odpojte od elektrické sít³.Stejn³ musí být bruska odpojená od elektrické sít³, pokud brusku nepoužíváte. Odpojením p edejdete náhodnému spušt³ní a tím vážnému osobnímu poran³ní. VÝB¼R BRUSNÉHO PAPÍRU Správný výb³r velikosti, hrubosti a typu brusného papíru je velmi d´ležitý pro kvalitní brusný výkon. Pro hrubé broušení se doporu†uje použít syntetické brusné p ípravky na bázi kysli†níku hlinitého nebo karbidu k emíku. P írodní brusné látky jako silex nebo granát jsou p íliš m³kké a jejich používání s bruskou není ekonomické. U všech brusných prací platí, že hrubý brusný papír se používá k nejv³tšímu úb³ru materiálu, jemný brusný papír k jemnému dokon†ovacímu broušení. Hrubost brusného papíru je t eba vybírat v závislosti na stavu broušené plochy. Pokud je broušená plocha nerovná, je t eba za†ít brousit hrubým brusným papírem a srovnat povrch broušené plochy. Pak m´žete pokra†ovat v práci se st edn³ hrubým brusným papírem a zarovnat rýhy po hrubozrnném brusném papíru.Dokon†ovací broušení a vylešt³ní plochy prove te jemnozrnným brusným papírem. Postupn³ vyst ídejte brusné papíry s r´znou hrubostí, aby byla plocha rovnom³rn³ zbroušená. VAROVÁNÍ P i práci s bruskou bu te opatrní. Nedbalosti, dokonce na zlomek vte iny, mohou vést dokonce k vážnému poran³ní. POUŽITÍ Brusku používejte pouze k uvedeným ú†el´m: Ê Broušení d ev³ných ploch. Ê Odstra ování rzi a lešt³ní kov´. Ê Broušení a lešt³ní porcelánu a kov´. POZOR Prodlužovací š ´ra musí z´stat v dostate†né vzdálenosti od brusné desky a musí být vedena tak, aby nemohla p i broušení zachytit o d evo, nástroje nebo jakýkoliv jiný p edm³t. VAROVÁNÍ NEPOUŽÍVEJTE brusku bez brusného papíru, abyste nepoškodili brusný talí .

eština brusky vykonává dostate†ný tlak na broušený nebo lešt³ný materiál. Pokud budete na brusku tla†it, dojde ke zpomalení motoru, rychlejšímu opot ebení brusného papíru a snížení rychlosti brusky. Nadm³rný tlak na brusku m´že vést k p etížení motoru, jeho nadm³rnému zah ívání a následn³ k poškození motoru a narušení funk†nosti ná adí. Pozor, teplo vznikající p i broušení d eva m´že vést ke zm³knutí laku nebo prysky ice. VAROVÁNÍ Z bezpe†nostních d´vod´ používejte p i práci uzav ené ochranné brýle (s bo†ní ochranou). Nedodržení tohoto bezpe†nostního pokynu m´že zp´sobit vniknutí cizích t³les, prachu nebo t ísek do o†í a být p í†inou vážného poškození zraku. Dávejte pozor, abyste nebro usili stejnou †ást materiálu p íliš dlouho.Bruska by mohla materiál poškodit nebo brousit nerovnom³rn³. OBSLUHA Dlouhotrvajicí broušení m´že být p í†inou p eh ívání motoru. Nastane-li toto vypn³te brusku a po†kejte, dokud se disk kompletn³ nezastaví, pak ji sundejte z obrobku. Pokud bylo p eh átí motoru zp´sobeno nesprávným držením brusky, zakrývajícím v³trací otvory, p emíst³te ruce, zapn³te brusku naprázdno a po†kejte, dokud se motor nezchladí.

1. Obráb³ný materiál upevn³te tak, aby se pod bruskou

neprosmykoval. Viz obrázek 6.

Pro podrobnosti o broušení roh´ a št³rbin používejte špi†ku brusné desky s malými pohyby tam a zp³t. VYPRAZD½OVÁNÍ NÁDOBY PRO PRACH VAROVÁNÍ Viz obrázek 7. Vyšší ú†innosti odsávání dosáhnete, pokud prachový vak budete plnit pouze do poloviny a pak ho vyprázdníte. Vždy ádn³ vyprazd ujte a †ist³te nádobu pro prach p i dokon†ování broušení a p ed uskladn³ním brusky. Pokud broušený materiál není upevn³n, m´že dojít k jeho vymršt³ní sm³rem k uživateli.Tato situace je velmi nebezpe†ná, nebo m´že být zdrojem vážného úrazu. VAROVÁNÍ VAROVÁNÍ Nep ibližujte tvá brusce ani k broušenému materiálu. Chra te si vlasy, aby se nemohly zachytit v brusce a zp´sobit Vám úraz. Nahromad³ný prach vznikající p i broušení povrchu m´že být nebezpe†ný, nebo zbytky ho lavých látek, jako nap . polyuretan, ln³ný olej apod. mohou být p í†inou vznícení prachového sá†ku nebo jiných †ástí ná adí. Pro snížení nebezpe†í požáru vždy pravideln³ vyprazd ujte nádobu pro prach (10-15 minut) b³hem broušení a nikdy neskladujte nebo neodkládejte brusku bez úplného vyprázdn³ní prachu. Pe†liv³ si p e†t³te doporu†ení výrobce opracovávané plochy.

2. P i práci držte brusku tak, aby byla brusná deska v

kontaktu s opracovávanou plochou. POZOR Dávejte pozor, abyste p i práci nepokládali ruce na v³trací otvory, za†al by se p eh ívat motor.

1. Odpojte brusku z elektrické sít³.

3. Brusku nejd íve zapn³te, pak teprve ji uve te do

záb³ru s opracovávaným materiálem. POZNÁMKA: Držte brusku p ed sebou v dostate†né vzdálenosti, abyste na opracovávaný materiál dob e vid³li. Zapn³te brusku a po†kejte, dokud motor nedosáhne své maximální rychlosti.Pak pomalu nave te brusku do záb³ru s opracovávaným materiálem. Jakmile je bruska v kontaktu s opracovávaným materiálem, malými kruhovými pohyby pohybuje po materiálu. VAROVÁNÍ Pokud bruska není odpojena od elektrické sít³, existuje riziko necht³ného spušt³ní ná adí, které m´že být p í†inou závažného úrazu.

2. Odpojte nádobu pro prach od brusky.

3. Vyprázdn³te vak a zat epte jím.

4. Znovu p ipojte nádobu pro prach k brusce.

Na brusku zásadn\ netla¸te násilím. Vlastní váha

eština POZNÁMKA: Pro d´kladn³jší †išt³ní nádoby pro prach jej sundejte z rámu a vyt epejte prach. Uložte nádobu pro prach p es rám a nainstalujte sestavu nádoby pro prach na brusku. papír, je-li n³jaký.

3. Vložte nový brusný papír pod svorku papíru.

4. Upn³te brusný papír do polohy.

VIBRANÍ POHYB Excentrický pohyb je ideální pro rychlé broušení (zbroušení starých nát³r´, opracovávání povrchu d eva, zbroušení materiálu podle požadovaného úb³ru) i jemné broušení (nap íklad p íprava povrchu pro nát³ry). Brusný papír provádí kruhový pohyb vysokou rychlostí.

Listová a trojúhelníková podložka Viz obrázek 8.

1. Pro vaši bezpe†nost, m³jte nástroj odpojen.

2. Sundejte brusný papír z brusné desky brusky. Povolte

šrouby s vnit ním vybráním, kterými je brusná deska p ipevn³na k brusce, pomocí dodaného imbusového klí†e.

3. Jakmile jsou všechny 3 šrouby povoleny, vyndejte

4. Nasa te novou brusnou desku na brusku a vložte

5. Pak zasu te zbývající 2 šrouby a utáhn³te. Zp ísnit

2. Položte kryt pro ochranu prst´ a zamkn³te na míst³.

Nástroj je vybaven sv³telným indikátorem nap³tí, který se rozsvítí, jakmile se nástroj p ipojí ke zdroji nap³tí. Tato kontrolka upozor uje uživatele ná adí, že je pod nap³tím a že se uvede do provozu p i stisknutí p epína†e. POZOR ÚDRŽBA Sundejte brusný papír, p i nepoužívání, zabráníte skr†ení. VAROVÁNÍ P i nasazování p íslušenství, †išt³ní nebo se izování brusky vždy brusku odpojte od elektrické sít³.Stejn³ musí být bruska odpojená od elektrické sít³, pokud brusku nepoužíváte. Odpojením p edejdete náhodnému spušt³ní a tím vážnému osobnímu poran³ní.

NASAZENÍ BRUSNÉHO PAPÍRU

P ed upevn³ním brusného papíru zkontrolujte jeho stav. Nepoužívejte poškozený nebo natržený brusný papír. Zav\ste a upevn\te brusný papír Viz obrázek 9 - 10.

1. Odpojte brusku z elektrické sít³.

2. Nasa te brusný papír na brusnou desku tak, aby byly

otvory v brusném papíru v zákrytu s brusnou deskou, pak p itla†te brusný papír k brusné desce, suchý zip musí sm³ ovat k brusné desce. POZNÁMKA: Doporu†ujeme Vám udržovat brusné papíry i brusnou desku v †istot³, aby brusný papír dokonale p ilnul k brusné desce. K †išt³ní používejte kartá†ek. VAROVÁNÍ P i údržb³ používejte pouze stejné náhradní díly. Použití jakýchkoliv jiných díl´ m´že vytvo it nebezpe†í nebo zp´sobit poškození výrobku.

Vyhn³te se používání rozpoušt³del, když †istíte plastové díly. V³tšina edidel b³žn³ dostupných v obchodní síti se nehodí k †išt³ní plastových †ástí, nebo narušuje povrch plast´. K odstran³ní ne†istot, prachu apod. používejte †istý hadr. VAROVÁNÍ Pokud bruska není odpojena od elektrické sít³, existuje riziko necht³ného spušt³ní ná adí, které m´že být p í†inou závažného úrazu. Standardní brusný papír Viz obrázek 11.

1. Odpojte brusku z elektrické sít³.

2. Uvoln³te svorku papíru. Sundejte použitý brusný

eština VAROVÁNÍ VAROVÁNÍ Plastové †ásti ná adí nesmí nikdy p ijít do stykus brzdovou kapalinou, benzínem, produkty na bázi ropy, regenerovanými maznými oleji apod. Tyto výrobky obsahují chemikálie, které mohoupoškodit, oslabit nebo zni†it plastové †ásti,p ípadn³ snížit jejich životnost. Než za†nete brusnou desku nebo brusný papír †istit, sundejte je z brusky. Nedodržení tohoto pokynu m´že zp´sobit vážné zran³ní.

OCHRANA ŽIVOTNÍHO PROST¶EDÍ

Elektrické ná adí používané k opracování materiálu ze sklen³ného vlákna, sádrových desek, obkladových desek se snadn³ji opot ebovává a má kratší životnost.T ísky a kovové piliny vznikající p i ezání kov´ odírají n³které díly elektroná adí, jako jsou p evody, kartá†e, spoušt³†e apod. Z tohoto d´vodu se nedoporu†uje dlouhodobé používání ná adí k ezání sklen³ného vlákna, obkladových desek, vyrovnávacích nebo sádrových desek. Pokud brousíte tento typ materiálu, je nutné po práci vy†istit ná adí proudem stla†eného vzduchu. V rámci možností neodhazujte vysloužilý výrobek nebo jeho †ásti do domovního odpadu a snažte se o jejich recyklaci. V souladu s p edpisy na ochranu životního prost edí odkládejte vysloužilé ná adí, p íslušenství i obalový materiál do t íd³ného odpadu. SYMBOL Bezpe†nostní výstraha VAROVÁNÍ

Vždy noste bezpe†nostní brýle nebo bezpe†nostní brýle s postranními štítky, když obsluhujete elektricky pohán³ný nástroj nebo p i rozdmýchávání (tvorb³) prachu. Pokud pracujete v prachu, noste také respirátor.

MAZÁNÍ Veškerá ložiska ná adí byla výrobcem namazána dostate†ným množstvím vysoce ú†inného maziva, které sta†í na celou dobu životnosti ná adí p i normálních podmínkách používání. Žádné další mazání ná adínení nutné. min-1 Volt Hertz St ídavý proud Watt Otá†ky naprázdno Po†et otá†ek nebo pohyb´ (kmit´) za minutu Pr´m³r upínání Shoda CE

Pravidelné †išt³ní brusné desky je p edpokladem její dlouhodobé životnosti a optimální ú†innosti. Veškeré cizí †ástice m´žete odstranit opláchnutím brusné desky ve vlažné vod³. Po opláchnutí set ete opatrn³ z brusné desky kapky vody a nechte brusnou desku uschnout. Brusné desky vždy pokládejte naležato a skladujte je na suchém a chladném míst³. Dvojitá izolace Noste ochranu sluchu Noste ochranu o†í P ed spušt³ním p ístroje si ádn³ p e†t³te pokyny. IŠT¼NÍ BRUSNÝCH PAPÍRº Brusné papíry dodávané s Vaší bruskou lze opakovan³ použít. Je proto d´ležité je pravideln³ †istit a odstra ovat prach a †ástice, které se na brusném papíru usazují p i broušení. K †išt³ní brusného papíru použijte nap . kus pryže. M´žete nap . použít †isté gumové podrážky u boty. Odpad elektrických výrobk´ se nesmí likvidovat v domovním odpadu. Recyklujte prosím na sb³rných místech. Ptejte se u místních ú ad´ nebo prodejce na postup p i recyklaci.

Trojuholníková podložka 168 x 100 mm Listová podložka 185 x 92 mm Hmotnos

ZÁRUKA - ZÁRUNÍ PODMÍNKY Na tento výrobek zna†ky Ryobi se poskytuje záruka po dobu 24 (dvaceti †ty ) m³síc´ od data uvedeného na faktu e nebo pokladním bloku, který koncový uživatel obdržel v prodejn³ p i nákupu výrobku. Záruka se vztahuje na výrobní vady a vadné díly. Záruka se nevztahuje na poškození výrobku zp´sobené jeho b³žným opot ebením, nesprávným nebo neschváleným používáním, nesprávnou údržbou nebo p etížením. Uvedené záru†ní podmínky se nevztahují na p íslušenství, jako akumulátory, žárovky, pilové listy, nástavce, vaky apod. V p ípad³ provozních problém´ u výrobku v záruce kontaktuje nejbližší autorizovanou servisní opravnu výrobk´ Ryobi. K oprav³ je nutné p edložit NEDEMONTOVANÝ výrobek spolu s fakturou nebo pokladním blokem. Tato záruka nevylu†uje p ípadná další Vaše spot ebitelská práva týkající se výrobních závad, v souladu s platnými legislativními p edpisy.
