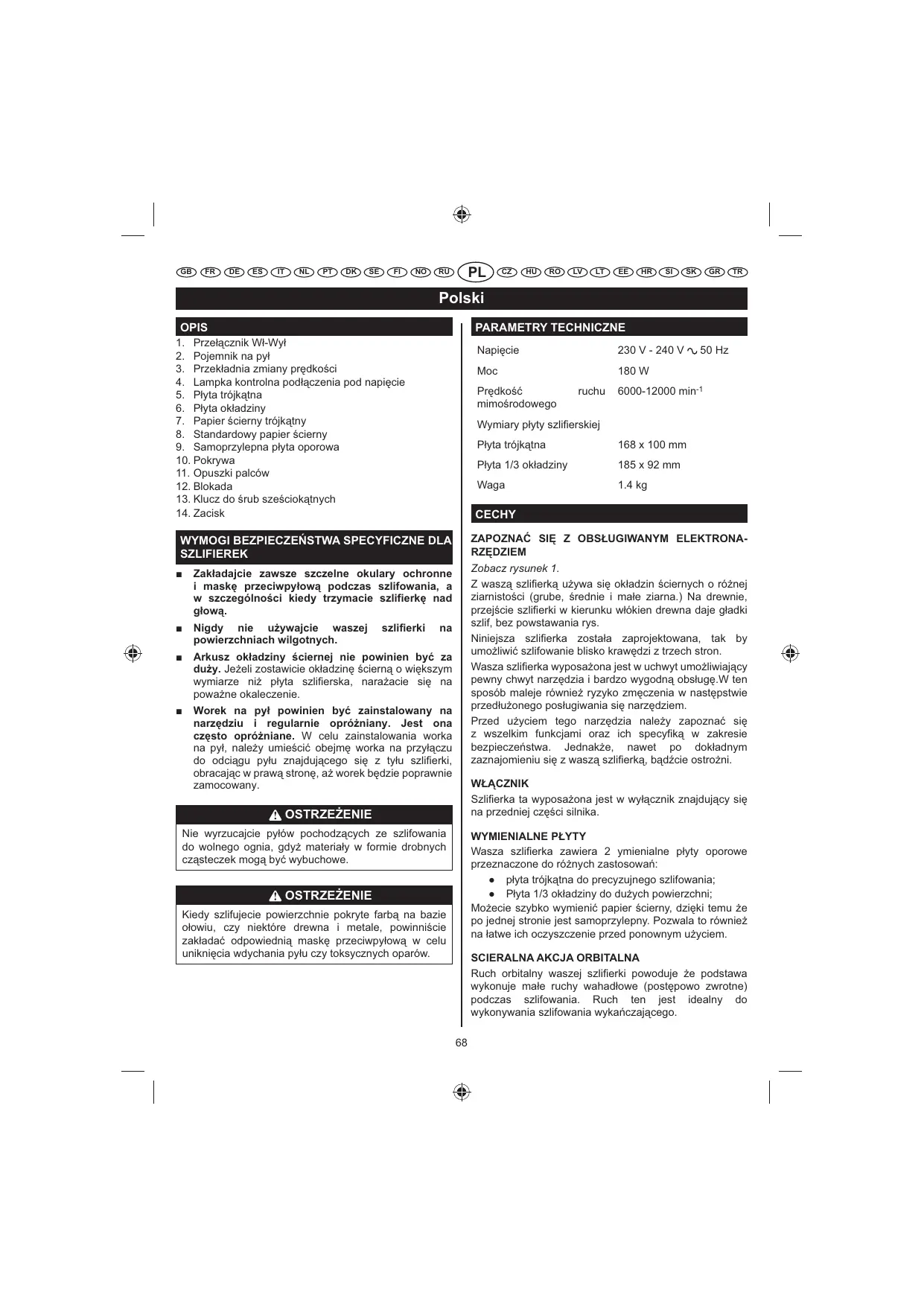

INSTRUKCJA OBSŁUGI EMS180RV RYOBI
3. Przekadnia zmiany prdkoci
4. Lampka kontrolna podczenia pod napicie
7. Papier cierny trójktny
8. Standardowy papier cierny
9. Samoprzylepna pyta oporowa
13. Klucz do rub szecioktnych
230 V - 240 V Moc 180 W Prdko mimorodowego ruchu 50 Hz 6000-12000 min-1 Wymiary pyty szliÂerskiej Pyta trójktna 168 x 100 mm Pyta 1/3 okadziny 185 x 92 mm Waga
Zak©adajcie zawsze szczelne okulary ochronne i maskª przeciwpy©ow¬ podczas szlifowania, a w szczególnoci kiedy trzymacie szlifierkª nad g©ow¬.
Nigdy nie u®ywajcie waszej powierzchniach wilgotnych.
Arkusz ok©adziny ciernej nie powinien by¯ za du®y. Jeeli zostawicie okadzin ciern o wikszym wymiarze ni pyta szlifierska, naraacie si na powane okaleczenie.
Worek na py© powinien by¯ zainstalowany na narzªdziu i regularnie opró®niany. Jest ona czªsto opró®niane. W celu zainstalowania worka na py, naley umieci obejm worka na przyczu do odcigu pyu znajdujcego si z tyu szlifierki, obracajc w praw stron, a worek bdzie poprawnie zamocowany. szlifierki Napicie Zobacz rysunek 1. Z wasz szliÂerk uywa si okadzin ciernych o rónej ziarnistoci (grube, rednie i mae ziarna.) Na drewnie, przejcie szliÂerki w kierunku wókien drewna daje gadki szlif, bez powstawania rys. Niniejsza szliÂerka zostaa zaprojektowana, tak by umoliwi szlifowanie blisko krawdzi z trzech stron. Wasza szliÂerka wyposaona jest w uchwyt umoliwiajcy pewny chwyt narzdzia i bardzo wygodn obsug.W ten sposób maleje równie ryzyko zmczenia w nastpstwie przeduonego posugiwania si narzdziem. Przed uyciem tego narzdzia naley zapozna si z wszelkim funkcjami oraz ich specyÂk w zakresie bezpieczestwa. Jednake, nawet po dokadnym zaznajomieniu si z wasz szliÂerk, bdcie ostroni.
W³CZNIK SzliÂerka ta wyposaona jest w wycznik znajdujcy si na przedniej czci silnika. OSTRZE°ENIE Nie wyrzucajcie pyów pochodzcych ze szlifowania do wolnego ognia, gdy materiay w formie drobnych czsteczek mog by wybuchowe. WYMIENIALNE PYTY Wasza szliÂerka zawiera 2 ymienialne pyty oporowe przeznaczone do rónych zastosowa: Ê pyta trójktna do precyzujnego szlifowania; Ê Pyta 1/3 okadziny do duych powierzchni; Moecie szybko wymieni papier cierny, dziki temu e po jednej stronie jest samoprzylepny. Pozwala to równie na atwe ich oczyszczenie przed ponownym uyciem. OSTRZE°ENIE Kiedy szlifujecie powierzchnie pokryte farb na bazie oowiu, czy niektóre drewna i metale, powinnicie zakada odpowiedni mask przeciwpyow w celu uniknicia wdychania pyu czy toksycznych oparów.
SCIERALNA AKCJA ORBITALNA
Ruch orbitalny waszej szliÂerki powoduje e podstawa wykonuje mae ruchy wahadowe (postpowo zwrotne) podczas szlifowania. Ruch ten jest idealny do wykonywania szlifowania wykaczajcego.
Worek na py montuje si do szliÂerki, pozwala on zmniejszy zapylenie do minimum. rozmiarem ziarna a do uzyskania jednolitej powierzchni. OSTRZE°ENIE NIE WOLNO uywa szliÂerki bez okadziny ciernej, aby nie uszkodzi pyty szliÂerskiej.
REGULACJA PR²DKO´CI OBROTOWEJ
Zobacz rysunek 4. Wasza szliÂerka wyposaona jest w elektroniczn przekadni prdkoci, bycie mogli uywa tego narzdzia w optymalny sposób. Dobierajc odpowiedni prdko robocz mona dostosowa parametry robocze szliÂerki do okrelonych zada szlifowania. Elektroniczny regulator prdkoci roboczej pozwala dopasowa prdko silnika do rodzaju wykonywanego zadania. Elektroniczny system wariatora oszacowuje obcienie silnika a nastpnie zwiksza lub zmiejsza moc silnika w celu zachowania staej prdkoci obrotowej. Prdko moe by dostosowana do rodzaju pracy do wykonania oraz typu powierzchni do szlifowania. Przy powierzchniach chropowatych czy do szybkich prac wstpnych, w celu zwikszenia prdkoci, obrócie przekadni zmiany prdkoci w prawo. Zalecane arkusze/poduszki szlifierskie Papier cierny ziarnisto Ø 80 Zgrubne szlilfowanie Papier cierny ziarnisto Ø 120 Lekkie szlifowanie Papier cierny ziarnisto Ø 150 Lekkie szlifowanie
SZYBKIE MOCOWANIE PAPIERU I OKADZIN ´CIERNYCH
1. Odczcie od sieci wasz szliÂerk.
2. Wyrównajcie otwory papieru lub okadziny ciernej
z otworami podstawy szilÂrki a nastpnie przyklejcie ostronie stron z rzepami do papieru lub okadziny najmocniej jak to moliwe. UWAGA: Zalecamy Pastwu utrzymywanie papieru i okadzin w czystoci, tak by miay lepsz przyczepno do pyty szliÂerki. Czycie je regularnie przy pomocy maej szczoteczki. MONTA° OSTRZE°ENIE Wasza szliÂerka nie powinna by podczona do gniazdka elektryczngo, kiedy zakadacie czci, wykonujecie regulacje, podczas jej czyszczenia bd kiedy jej nie uywacie. Odczenie urzdzenia zapobiegnie jego przypadkowemu uruchomieniu, które grozioby powanym zranieniem.
Zobacz rysunek 3. Pojemnik na kurz jest systemem usuwania kurzu ze szliÂerki. Py powstajcy podczas szlifowania jest wcigany przez otwory w tarczy szliÂerskiej i gromadzony w pojemniku na py.
1. Odczcie od sieci wasz szliÂerk.
2. Lekko pokrcajc, wsun pojemnik na py do komory
wyrzutowej dmuchawy.
WYBÓR OKADZINY SZLIFIERSKIEJ
Wybór rozmiaru, typu okadziny ciernej i odpowiedniej gruboci ziarna jest bardzo istotny dla uzyskania szlilfu dobrej jakoci. Do zdzierania zalecamy Pastwu uywanie syntetycznych materiaów ciernych, jak tlenek glinowy czy wglik krzemu. Naturalne materiay cierne, jak krzemie czy granat s zbyt mikkie by móc je stosowa oszczdnie do szlifowania zgrubnego. Ogólnie mówic, okadziny gruboziarniste pozwalaj zeszlifowa materia zgrubsza a drobnoziarnistymi uzyskuje si szlifowanie wykaczajce. W zalenoci od stanu powierzchni do szlifowania okrelamy wielko ziarna okadziny ciernej, której uyjemy. Jeeli powierzchnia jest chropowata, zacznijcie szlifowa przy uyciu okadziny gruboziarnistej a do uzyskania jednolitej powierzchni. Póniej moecie uy papieru rednioziarnistego w celu zatarcia rys pozostawionych po okadzinie gruboziarnistej, nastpnie papieru drobnoziarnistego do polerowania. Szlifujcie kadym OSTRZE°ENIE Podczas uytkowania waszej szliÂerki, zachowajcie czujno. Naley pamita o tym, e nieostrono trwajca nawet uamek sekundy moe by powodem bardzo powanych obrae. ZASTOSOWANIE Uywajcie waszej szliÂerki tylko zgodnie z poniszymi zastosowaniami: Ê Szlifowanie powierzchni drewnianych. Ê Usuwanie rdzy i szlifowania stali. Ê Polerowanie i szlifowanie porcelany i metali.
3. Uruchomcie wasz szliÂerk i przesucie j powoli na
przedmiot do obróbki. UWAGA: Trzymajcie wasz szliÂerk przed wami i na odpowiedni dystans, tak by dobrze widzie przedmiot do obróbki. Uruchomcie szliÂerk i zaczekajcie a silnik osignie maksymaln prdko.Nastpnie skierujcie powoli pyt oporow szliÂerki w stron przedmiotu do obróbki. Ju kiedy pyta oporowa jest w kontakcie z obrabianym przedmiotem, przesucie szliÂerk na powierzchni robocz opisujc mae okrgi. UWAGA Przewód zasilajcy powinien by zawsze oddalony od drogi pyty i umieszczony w taki sposób, by nie by pochwycony przez drewniany element, narzdzia czy jakikolwiek inny przedmiot podczas szlifowania. OSTRZE°ENIE Kiedy uywacie narzdzi, zakadajcie zawsze okulary ochronne lub okulary zabezpieczajce wyposaone w boczne osony. Nie spenienia tych wymaga moe pocign za sob dostanie si do do oczu obcych cia, pyu czy wiórów, co grozi powanym skaleczeniem oka. Przede wszystkim, nie forsujcie szlifierki. Ciar szliÂerki wywiera wystarczajcy nacisk na obrabiany przedmiot Ca "robot" maj wykona szilÂerka i okadzina cierna. Wykonujc dodatkowy nacisk na szliÂerk, ryzykujecie zwolnienie obrotów silnika, szybsze zuycie okadziny ciernej i znaczne zmniejszenie prdkoci szlifowania. Ponadto, jeeli nacisk na szliÂerk jest zbyt mocny, moe doj do przegrzania silnika, co grozi uszkodzeniem silnika i ujemnie wpywa na sprawno dziaania narzdzia. Uwaga, ciepo wydzielajce si przy tarciu moe zmikczy lakier lub ywic pokrywajc drewno. OBSUGA
URUCHOMIENIE /ZATRZYMANIE SZLIFIERKI
W celu uruchomienia szlifierki: Przestawcie w lewo wycznik wczenie/wyczenie.
W celu zatrzymania szlifierki: Przestawcie w prawo wycznik wczenie/wyczenie. Nie naley szlifowa zbyt dugo tej samej czci przedmiotu do obróbki, gdy akcja cierania szliÂerki moe szybko zuy materia, co daje powierzchni nieregularnie oszlifowan.
Przeduone okresy szlifowania mog spowodowa przegrzanie silnika. W takim przypadku naley wyczy zasilanie, odczeka, a tarcza szliÂerska cakowicie si zatrzyma i zdj j z obrabianego przedmiotu. Zdejmijcie rce z przedniej czci szczelin wentylacyjnych, zdejmijcie okadzin ciern a nastpnie uruchomcie ponownie szliÂerk i aby ochodzi silnik, dajcie jej popracowa na pusto (bez obcienia). Zobacz rysunek 5.
1. Naley umieci przedmiot do obróbki w taki sposób,
by nie móg si on zelizn pod szliÂerk. OSTRZE°ENIE Jeeli nie przymocujecie przedmiotu do obróbki, moe on zosta odrzucony w stron uytkownika i spowodowa powane obraenia cielesne.
OSTRZE°ENIE Dopilnujcie by wasza twarz bya zawsze oddalona od szliÂerki i strefy szlifowania. Spinajcie wosy, tak by unikn pochwycenia waszych wosów przez szliÂerk, gdy mogoby to sta si przyczyn powanych ran. Do szlifowania detali takich jakich naroniki i wnki, stosowa kocówki stopy szlifierskiej, wykonujc niewielkie ruchy wstecz i naprzód.
OPRÓ°NIANIE POJEMNIKA NA PY
Zobacz rysunek 7. Dla wikszej wydajnoci, opróniajcie worek na py, gdy jest wypeniony do poowy. Na zakoczenie pracy, przed odoeniem urzdzenia na miejsce przechowywania naley opróni i oczyci worek na py.
2. Umiecie szliÂerk na powierzchni roboczej, tak
by caa powierzchnia pyty oporowej stykaa si z obrabianym przedmiotem. UWAGA Uwaajcie, by nie zatka waszymi rkami otworów wentylacyjnych, gdy to mogoby doprowadzi do przegrzania silnika.
ZAKADANIE OKADZINY ´CIERNEJ
Przed zaoeniem okadziny ciernej, naley sprawdzi w jakim jest stanie. NIE WOLNO uywa okadziny ciernej uszkodzonej czy rozerwanej. OSTRZE°ENIE Nagromadzenie siĊ pyów w wyniku szlifowania powierzchni pokrytych produktami atwopalnymi, takimi jak poliuretan, olej lniany itd. moe doprowadzi do zapalenia worka na py, czy innych czĊci szliÂerki i wywoa w ten sposób poar. Aby zmniejszy ryzyko poaru, naley systematycznie oprónia worek na py (co 10-15 minut) podczas pracy, nie naley te pozostawia ani przechowywa szliÂerki bez uprzedniego oprónienia worka. Przeczytajcie uwanie zalecenia producentów powok. Papier cierny mocowany na rzepĊ Zobacz rysunek 9 - 10.
1. Odączcie od sieci waszą szliÂerkĊ.
2. Wyrównajcie otwory papieru lub okadziny ciernej
z otworami podstawy szilÂrki a nastĊpnie przyklejcie ostronie stronĊ z rzepami do papieru lub okadziny najmocniej jak to moliwe. UWAGA: Zalecamy Pastwu utrzymywanie papieru i okadzin w czystoci, tak by miay lepszą przyczepno do pyty szliÂerki. Czycie je regularnie przy pomocy maej szczoteczki.
1. Odączcie od sieci waszą szliÂerkĊ.
OSTRZE°ENIE Jeeli szliÂerka nie zostaa odączona, moe doj do przypadkowego wączenia, groącego powanymi obraeniami ciaa. OSTRZE°ENIE Jeeli szliÂerka nie zostaa odączona, moe doj do przypadkowego wączenia, groącego powanymi obraeniami ciaa.
2. Zdją worek na py.
3. Potrząnijcie workiem na py, aby go opróni.
4. Zaoy z powrotem worek na py.
UWAGA: Aby oczyci pojemnik bardziej dokadnie, naley wyją pojemnik z ramy i wytrzepa py. Umieci worek na py w ramie, nastĊpnie zaoy cay zespó do szliÂerki. Standardowy papier cierny Zobacz rysunek 11.
1. Odączcie od sieci waszą szliÂerkĊ.
2. Zwolni zacisk papieru. Usuną zuyty papier cierny.
3. Umieci nowy papier cierny pod zaciskiem.
4. Zacisną papier cierny na swoim miejscu.
WYMIANA PYT Arkusz i poduszka trójkątna RUCH POSUWISTO-ZWROTNY Ruch mimorodowy jest idealny do wykonywania szybkiego szlifowania (usuwanie starych powok, polerowanie nieobrobionego drewna, obróbki powierzchni wypukych) i prac wykoczeniowych (przygotowanie powierzchni przed naoeniem farby). Okadzina cierna wykonuje mae kóka przy duej prĊdkoci, co daje duą ruchliwo szliÂerki. Zobacz rysunek 8.
1. Z uwagi na zasady bezpieczestwa, upewni siĊ, e
szliÂerka jest odączona od zasilania.
2. Zdejmjcie papier cierny z pyty oporowej waszej
szliÂerki. Przy pomocy klucza szeciokątnego z wyposaenia, odkrĊcie ruby z gniazdem, które mocującą pytĊ oporową do szliÂerki.
3. Ju po odkrĊceniu 3 rub, zdejmijcie pytĊ oporową.
4. Umiecie ponownie pytĊ oporowa na podstawie
szliÂerki, nastĊpnie wprowadcie pierwsza rubĊ, ale nie dokrĊcajcie jej.
5. NastĊpnie wprowadcie 2 pozostae ruby i
przykrĊcie wszystkie ruby. Sprawdcie czy ruby sa dobrze dokrĊcone, ale te niezbyt mocno. Zaócie okadzinĊ (papier cierny) na pytĊ oporową i zacznijcie szlifowa.
U°YWANIE PODUSZKI TYPU STOPKA
1. Otworzy pokrywkĊ stopki szliÂerskiej.
2. Opuci stopkĊ i zablokowa na swoim miejscu.
3. Zamkną pokrywkĊ stopki.
LAMPKA KONTROLNA PODĄCZENIA POD
NAPIĉCIE NarzĊdzie jest wyposaone w kontrolkĊ, które wieci siĊ, gdy urządzenie jest podączone do róda zasilania. Ostrzega uytkownika o tym, e urządzenie jest podączone do zasilania i zostanie uruchomione po naciniĊciu przycisku. UWAGA W przypadku przerwy w uytkowaniu, wyją arkusz papieru ciernego, aby zapobiec jego odksztaceniu.
Polski KONSERWACJA OSTRZE°ENIE Podczas uytkowania elektronarzdzi lub wydmuchiwania pyu naley zawsze nosi okulary ochronne z osonami bocznymi. Jeli wykonywanej pracy towarzyszy powstawanie pyu, naley równie stosowa mask przeciwpyow. OSTRZE°ENIE Wasza szliÂerka nie powinna by podczona do gniazdka elektryczngo, kiedy zakadacie czci, wykonujecie regulacje, podczas jej czyszczenia bd kiedy jej nie uywacie. Odczenie urzdzenia zapobiegnie jego przypadkowemu uruchomieniu, które grozioby powanym zranieniem. SMAROWANIE Wszystkie oyska urzdzenia zostay nasmarowane odpowiedni iloci smaru o wysokiej jakoci, który powinien zapewni odpowiednie smarowanie tych czci przez cay okres ywotnoci urzdzenia. W wyniku czego,nie zachodzi potrzeba dodatkowego smarowania. OSTRZE°ENIE Do napraw uywa wycznie oryginalnych czci zamiennych. Stosowanie nieoryginalnych czci zamiennych moe stwarza zagroenie dla zdrowia uytkownika lub spowodowa uszkodzenie urzdzenia.
CZYSZCZENIE OKADZIN ´CIERNYCH
W celu zapewnienia przeduonej ywotnoci i optymalnej wydajnoci okadzin ciernych, czycie je regularnie. Moecie pozby si wszystkich cia obcych zwyczajnie spukujc okadzin letni wod. Po umyciu okadziny, wykrcie j lekko, by pozby si nadmiaru wody i zostawcie j do wysuszenia. Przechowujcie zawsze okadziny cierne na pasko, w chodnym i suchym miejscu.
Nie stosowa rozpuszczalników czyszczenia elementów plastikowych. Wikszo tworzyw sztucznych, mogyby zosta uszkodzone przez uycie rozpuszczalników dostpnych w sprzeday. Uywajcie czystej szmatki do mycia zabrudze, pyu, itd.
CZYSZCZENIE OKADZIN ´CIERNYCH
Okadziny cierne dostarczone z wasz szliÂerk mona ponownie uy. Wane jest ich regularne czyszczenie w celu usunicia pyu i czsteczek, które nagromadziy si na powierzchni w trakcie rónych czynnoci szlifowania. Aby wyczyci okadziny szliÂerskie, pocierajcie je kawakiem zbitego kauczuku. Moecie na przykad uy czystej podeszwy buta. OSTRZE°ENIE Elementy plastikowe nigdy nie powinny by w kontakcie z pynem hamulcowym, benzyn, czy produktami na bazie ropy naftowej, przenikliwymi olejami itd. Substancje te zawierajprodukty chemiczne, które mogyby uszkodzi,osabi lub zniszczy plastik. OSTRZE°ENIE Elekronarzdzia uywane na wyposaeniu z wókna szklanego, pytach gipsowych, pytach pokryciowych maj skonnoci do szybszego zuywania si i przedwczesnych usterek.Wióry i opiki z materiaów maj wpyw bardzo cierajcy na czci elektronarzdzi jak:koa zbate, szczotki, wyczniki itd. W zwizku z tym przeduone uywanie tego narzdzia na wóknie szklanym, na pytach pokryciowych, powokach do szpachlowania lub gipsie jest zdecydowanie odradzane. Gdybycie jednak musieli szlifowa te materiay, jest wyjtkowo wane regularne mycie szliÂerki strumieniem spronego powietrza. Przed czyszczeniem szliÂerki naley zawsze zdj papier czy okadzin ciern z pyty oporowej szliÂerki. Nie zastosowanie si do tego wymogu moe spowodowa cikie obraenia ciaa. OCHRONA ´RODOWISKA Surowce naley oddawa do recyklingu zamiast wyrzuca je na mieci. Z myl o ochronie rodowiska, narzdzie, akcesoria i opakowania powinny by sortowane.
Polski SYMBOL Alarm bezpieczestwa
min-1 Wolt Herc Prd przemienny Wat Prdko bez obcienia Ilo obrotów czy ruchów na minut Mimorodowo Zgodno CE Podwójna izolacja Stosowa rodki ochrony suchu Stosowa rodki ochrony wzroku Przed uruchomieniem urzdzenia prosimy uwanie przeczyta instrukcj Zuyte produkty elektryczne nie powinny by utylizowane z odpadami domowymi. Prosimy poddawa recyklingowi w odpowiednich miejscach. Informacje o waciwych metodach recyklingu mona uzyska u wadz lokalnych lub sprzedawcy.
WARUNKI GWARANCJI Na niniejszy produkt Ryobi udzielona jest dwuletnia gwarancja na ukryte wady fabryczne oraz na zdefektowane czci. Okres gwarancji dwudziestu czterech (24) miesicy, zaczyna si od wicej daty widniejcej na oryginale faktury wystawionej przez sprzedawc dla ostatecznego nabywcy. Gwarancja ta nie obejmuje zniszczenia wynikajcego z normalnego zuycia, czy te uszkodze spowodowanych nadmiern eksploatacj, lub niewaciw konserwacj, czy nieodpowiednim uytkowaniem niezgodnym z przeznaczeniem. Wyczone s z niej równie akcesoria tj. akumulatory, arówki, ostrza, kocówki, worki, itd. W wypadku stwierdzenia zego funkcjonowania podczas okresu gwarancyjnego, prosimy o skierowanie NIE ZDEMONTOWANEGO produktu, wraz z dowodem zakupu do waszego dostawcy lub do najbliszego Autoryzowanego Punktu Serwisowego Ryobi. Niniejsza gwarancja nie podwaa przysugujcych Pastwu uprawnie dotyczcych wadliwych produktów.
