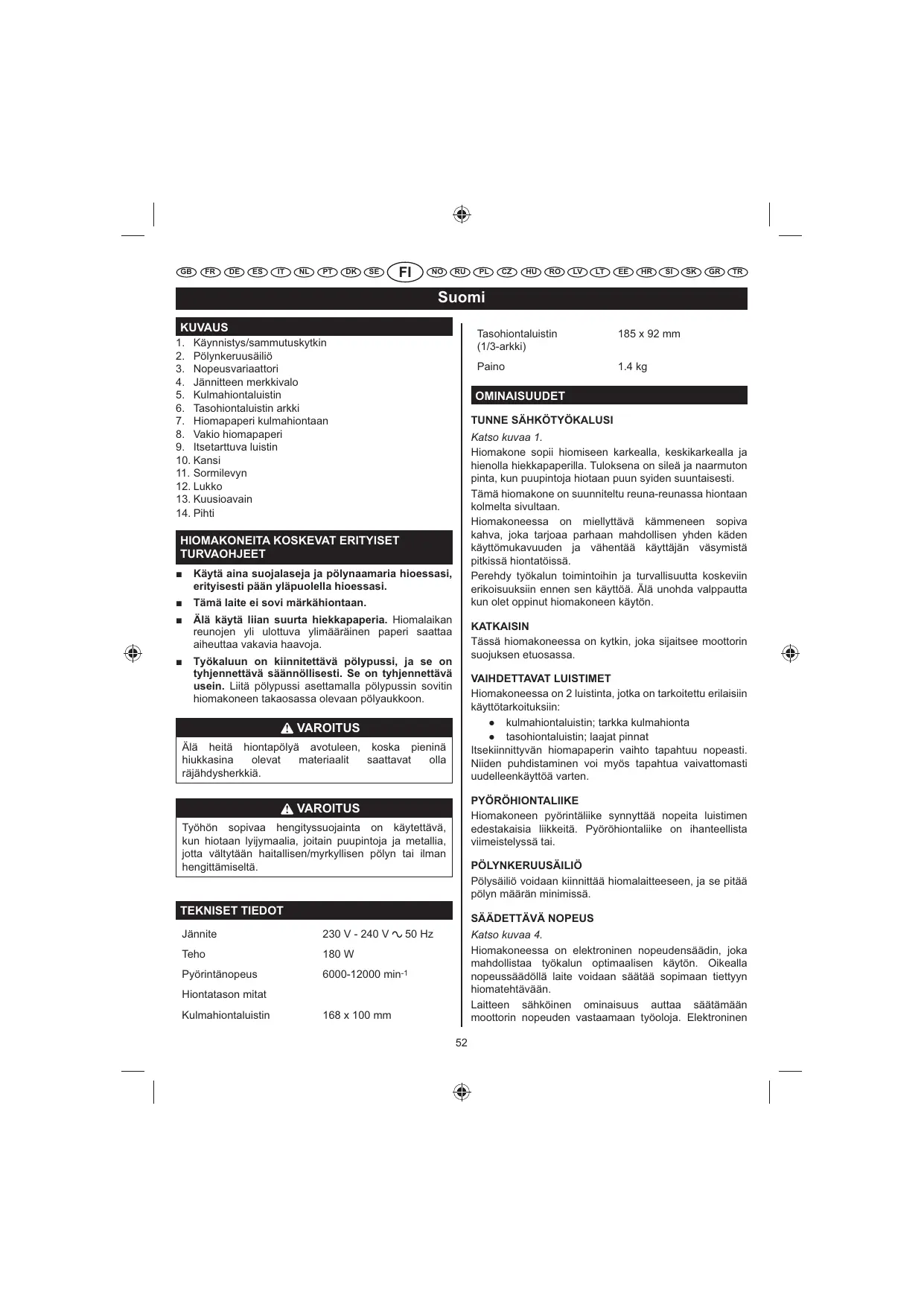

KÄYTTÖOHJE EMS180RV RYOBI

1. Käynnistys/sammutuskytkin

3. Nopeusvariaattori

4. Jännitteen merkkivalo

5. Kulmahiontaluistin

9. Itsetarttuva luistin

Katso kuvaa 1. Hiomakone sopii hiomiseen karkealla, keskikarkealla ja hienolla hiekkapaperilla. Tuloksena on sileä ja naarmuton pinta, kun puupintoja hiotaan puun syiden suuntaisesti. Tämä hiomakone on suunniteltu reuna-reunassa hiontaan kolmelta sivultaan. Hiomakoneessa on miellyttävä kämmeneen sopiva kahva, joka tarjoaa parhaan mahdollisen yhden käden käyttömukavuuden ja vähentää käyttäjän väsymistä pitkissä hiontatöissä. Perehdy työkalun toimintoihin ja turvallisuutta koskeviin erikoisuuksiin ennen sen käyttöä. Älä unohda valppautta kun olet oppinut hiomakoneen käytön.

Käytä aina suojalaseja ja pölynaamaria hioessasi, erityisesti pään yläpuolella hioessasi.

Tämä laite ei sovi märkähiontaan.

Älä käytä liian suurta hiekkapaperia. Hiomalaikan reunojen yli ulottuva ylimääräinen paperi saattaa aiheuttaa vakavia haavoja.

Työkaluun on kiinnitettävä pölypussi, ja se on tyhjennettävä säännöllisesti. Se on tyhjennettävä usein. Liitä pölypussi asettamalla pölypussin sovitin hiomakoneen takaosassa olevaan pölyaukkoon. KATKAISIN Tässä hiomakoneessa on kytkin, joka sijaitsee moottorin suojuksen etuosassa. VAIHDETTAVAT LUISTIMET Hiomakoneessa on 2 luistinta, jotka on tarkoitettu erilaisiin käyttötarkoituksiin: Ê kulmahiontaluistin; tarkka kulmahionta Ê tasohiontaluistin; laajat pinnat Itsekiinnittyvän hiomapaperin vaihto tapahtuu nopeasti. Niiden puhdistaminen voi myös tapahtua vaivattomasti uudelleenkäyttöä varten. VAROITUS Älä heitä hiontapölyä avotuleen, koska pieninä hiukkasina olevat materiaalit saattavat olla räjähdysherkkiä.

Hiomakoneen pyörintäliike synnyttää nopeita luistimen edestakaisia liikkeitä. Pyöröhiontaliike on ihanteellista viimeistelyssä tai. VAROITUS Työhön sopivaa hengityssuojainta on käytettävä, kun hiotaan lyijymaalia, joitain puupintoja ja metallia, jotta vältytään haitallisen/myrkyllisen pölyn tai ilman hengittämiseltä.

Pölysäiliö voidaan kiinnittää hiomalaitteeseen, ja se pitää pölyn määrän minimissä. TEKNISET TIEDOT

Jännite 230 V - 240 V Teho 180 W 50 Hz Pyörintänopeus 6000-12000 min-1 Katso kuvaa 4. Hiomakoneessa on elektroninen nopeudensäädin, joka mahdollistaa työkalun optimaalisen käytön. Oikealla nopeussäädöllä laite voidaan säätää sopimaan tiettyyn hiomatehtävään. Laitteen sähköinen ominaisuus auttaa säätämään moottorin nopeuden vastaamaan työoloja. Elektroninen Hiontatason mitat Kulmahiontaluistin Tasohiontaluistin (1/3-arkki) 168 x 100 mm

Suomi nopeudensäätöjärjestelmä arvioi moottoriin kohdistuvan kuormituksen ja kohottaa tai laskee moottorin tehoa niin, että pyörintänopeus pysyy vakiona. Nopeus voidaan sovittaa työn luonteen tai hiottavan pinnan mukaisesti. Käännä nopeudensäädintä oikealle, kun haluat kohottaa nopeutta karhean pinnan hiontaa tai nopeaa esihiontaa varten. oleville rei’ille ja liimaa paperin tarrasivu huolellisesti ja tukevasti luistimelle. HUOM: Hiomapaperit ja –luistimet on hyvä pitää puhtaina, että ne pysyisivät paremmin hiomakoneen luistimella. Puhdista ne pienellä harjalla.

PÖLYSÄILIÖN ASENTAMINEN

Katso kuvaa 3. Pölysäiliö on hiomalaitteen pölynkeräysjärjestelmä. Hiomapöly imetään hiomalaikan reikien läpi ja kerätään pölysäiliöön hiomisen aikana.

1. Irroita hiomakone verkkovirrasta.

pölysäiliökokoonpano hiomakoneen puhaltimen poistoaukkoon sitä lievästi kääntäen. KOKOAMINEN VAROITUS Hiomakonetta ei saa koskaan kytkeä verkkovirtaan kun asennat osia, teet säätö- ja puhdistustöitä tai kun et käytä sitä. Laitteen irrottaminen pistorasiasta estää sitä käynnistymättä vahingossa, jolloin vältytään mahdollisilta vakavilta vammoilta. VAROITUS Pysyttele valppaana kun käytät hiomakonetta. Varomaton toiminta – vaikka vain sekunnin murto-osan ajan – voi aiheuttaa vakavan loukkaantumisen. HIOMAPAPERIN VALINTA Sopivan hiomapaperikoon ja –tyypin sekä sen karheuden valinta on tehtävä huolellisesti mikäli haluat saada laadukkaan tuloksen. Esihionnassa suosittelemme synteettisen kuten alumiinioksidi- tai piikarbidipäällysteisen hiomapaperin käyttöä. Luonnolliset piikivi- tai kranaattipäällysteiset hiomapaperit ovat pehmeitä ja niiden käyttö esihionnassa ei ole taloudellista. Yleensä karkeaa hiomapaperia käytetään materiaalin irroittamiseen ja hionoa hiomapaperia viimeistelytyöhön. Käytettävä hiomapaperilaatu määritellään hiottavan pinnan mukaisesti. Jos hiottava pinta on epätasainen, hio ensin karkealla hiomapaperilla kunnes pinta on tasainen. Käytä sitten medium-paperia jäljellä olevien naarmujen poistamiseksi ja kiilloita lopuksi pinta hienolla hiomapaperilla. Jatka hiontaa kullakin paperilaadulla kunnes pinta on tasainen.

Voit käyttää työkalua alla esitettyihin käyttötarkoituksiin: Ê Puupintojen hiominen. Ê Ruosteen poisto ja teräksen hionta. Ê Posliinin ja metallin kiillotus ja hionta. VAROITUS Pidä liitäntäjohto kaukana luistimen kulkureitiltä ja aseta se siten, ettei se pääse tarttumaan puukappaleisiin, työkaluihin tai muihin esineisiin työn aikana. VAROITUS Käytä aina tavanomaisia tai sivusuojilla varustettuja suojalaseja, kun käytät työkaluja. Tämän ohjeen laiminlyönti voi aiheuttaa sirpaleiden, pölyn tai roskien sinkoutumisen silmiin käytön aikana ja aiheuttaa täten vakavia silmävammoja. VAROITUS ÄLÄ KÄYTÄ hiomakonetta ilman hiekkapaperia.Muuten tyyny vaurioituu. Laikan/tyynyn suositeltu käyttötarkoitus Hiomapaperi Ø 80 OPERATION Esihionta Hiomapaperi Ø 120 Kevyt hionta Hiomapaperi Ø 150 Kevyt hionta

Hiomakoneen käynnistäminen: katkaisin vasemmalle.

Hiomakoneen katkaisu: Aseta käynnistin/katkaisin oikealle.

HIOMAPAPERIN JA –LUISTIMIEN PIKAKIINNITYS

1. Irroita hiomakone verkkovirrasta.

2. Linjaa paperissa olevat reiät hiomakoneen luistimessa

1. Kiinnitä työkappale niin, ettei se pääse luistamaan

hiomakoneen alla. Katso kuvaa 6.

VAROITUS Käytä tarkkuutta vaativissa hiomatöissä, kuten kulmissa ja nurkissa, hiomatyynyn kärkeä, jota liikutat edestakaisin.

PÖLYSÄILIÖN TYHJENTÄMINEN

Jos et kiinnitä työkappaletta, se voi sinkoutua päällesi ja aiheuttaa vakavia ruumiinvammoja. Katso kuvaa 7. Paranna tehokkuutta tyhjentämällä pölypussi kun se on puolillaan. Tyhjennä ja puhdista pölysäiliö aina huolella hiontatyön lopussa ennen hiomalaitteen varastointia. VAROITUS Pidä kasvot kaukana hiomakoneesta ja hionta-alueesta. Kiinnitä hiukset niin, etteivät ne pääse tarttumaan hiomakoneeseen aiheuttaen vakavia ruumiinvammoja. VAROITUS Erittäin tulenaroilla tuotteilla, kuten polyuretaanilla, pellavaöljyllä jne. käsiteltyjen pintojen hionnan yhteydessä kerääntyneet hiukkaset voivat aiheuttaa pölypussin tai hiomakoneen jonkun muun osan syttymisen, jonka seurauksena voi olla tulipalo. Jotta tulipalon vaara olisi pienempi, tyhjennä pölysäiliö säännöllisesti (10-15 minuutin välein) hioessasi, äläkä koskaan varastoi hiomakonetta tai jätä sitä tyhjentämättä pölysäiliötä täysin. Lue verhoilun valmistajan antamat suositukset huolellisesti.

2. Aseta hiomakone työstettävälle pinnalle niin, että

luistin lepää kokonaan työkappaleella. VAROITUS Varo, etteivät kädet peitä tuuletusaukkoja sillä vaarana on moottorin ylikuumeneminen.

3. Käynnistä hiomakone ja kuljeta sitä hitaasti

työkappaleella. HUOM: Pidä hiomakone edessäsi ja riittävän kaukana, jolloin työkappale pysyy hyvin näkyvillä. Käynnistä hiomakone ja anna moottorin saavuttaa maksiminopeus. Kohdista sitten luistin hitaasti työkappaletta kohti. Kun luistin koskettaa työkappaleeseen, kuljeta hiomakonetta työstettävällä pinnalla pienin pyöröliikkein.

1. Irroita hiomakone verkkovirrasta.

VAROITUS Jos hiomakonetta ei ole irroitettu verkkovirrasta, epähuomiossa tapahtuva käynnistys voi aiheuttaa vakavia ruumiinvammoja. Älä missään tapauksessa pakota hiomakonetta. Hiomakoneen paino kohdistaa riittävän painovoiman työkappaleeseen.Hiomakoneen ja paperin on annettava tehdä ”työ” yksin. Liiallinen hiomakoneen painaminen voi hidastaa moottoria, kuluttaa ennenaikaisesti hiomapaperia ja heikentää huomattavasti hiontanopeutta. Lisäksi liiallinen painaminen voi rasittaa moottoria ja aiheuttaa sitä vioittavaa ylikuumenemista ja vaikuttaa haitallisesti työkalun tehokkuuteen. Muista, että kitkan aiheuttama lämpö voi pehmentää puun pinnalla olevaa lakkaa tai pihkaa.

2. Irrota pölysäiliö hiomakoneesta.

3. Ravistele pussia sen tyhjentämiseksi.

4. Asenna pölysäiliö takaisin hiomakoneeseen.

HUOM: Kun haluat puhdistaa pölysäiliön huolellisemmin, irrota se kehyksestä ja ravista pöly pois. Asenna pölysäiliö kehyksen päälle ja asenna pölysäiliökokoonpano hiomalaitteeseen. LUISTIMEN VAIHTAMINEN Arkki ja kolmiolaippa Vältä hiomasta samaa kohtaa liian kauan aikaa sillä hiomakoneen hiomapaperi voi kuluttaa pintaa nopeasti ja tehdä siitä epätasaisen. Katso kuvaa 8.

1. Tarkista turvallisuussyistä, että laite on irrotettu

2. Irrota hiomapaperi hiomakoneen luistimelta. Löysää

luistimen kiinnityksessä käytetyt kuusiokoloruuvit mukana toimitetulla kuusioavaimella.

3. Kun 3 ruuvia on löysätty, irrota luistin.

4. Aseta uusi luistin hiomakoneelle ja sitten ensimmäinen

ruuvi paikalleen, mutta älä kiristä sitä. Pitkään kestävät hiontajaksot voivat aiheuttaa moottorin ylikuumenemista. Jos näin tapahtuu, sammuta hiomakone ja odota, kunnes hiomalaikka pysähtyy täysin, a nosta se sitten pois työkappaleen päältä. Poista käsi tuuletusaukoilta, irroita hiomapaperi ja käynnistä sitten hiomakone uudelleen ja anna sen käydä tyhjänä moottorin jäähdyttämiseksi.

5. Aseta sitten loput ruuvit paikoilleen ja kiristä kaikki

ruuvit. Tarkasta, että ruuvit ovat tiukalla, mutta eivät liian kireällä. Aseta hiomapaperi luistimelle ja aloita hiontatyö.

JÄNNITTEEN MERKKIVALO

Tämä laite on varustettu jännitteen merkkivalolla, joka syttyy heti, kun laite kytketään verkkoon. Tämä varoittaa käyttäjää siitä, että laitteessa virta ja että se käynnistyy heti, kun kytkintä painetaan. VAROITUS HUOLTO Irrota hiomalevy, kun sitä ei käytetä, jotta se ei vääristy. VAROITUS Hiomakonetta ei saa koskaan kytkeä verkkovirtaan kun asennat osia, teet säätö- ja puhdistustöitä tai kun et käytä sitä. Laitteen irrottaminen pistorasiasta estää sitä käynnistymättä vahingossa, jolloin vältytään mahdollisilta vakavilta vammoilta. HIOMAPAPERIN ASENTAMINEN Tarkasta hiekkapaperi ennen asentamista. ÄLÄ KÄYTÄ rikkinäistä tai viallista hiekkapaperia. Haka ja silmukka -hiomapaperi Katso kuvaa 9 - 10.

1. Irroita hiomakone verkkovirrasta.

2. Linjaa paperissa olevat reiät hiomakoneen luistimessa

oleville rei’ille ja liimaa paperin tarrasivu huolellisesti ja tukevasti luistimelle. HUOM: Hiomapaperit ja –luistimet on hyvä pitää puhtaina, että ne pysyisivät paremmin hiomakoneen luistimella. Puhdista ne pienellä harjalla. VAROITUS Huollossa tulee käyttää ainoastaan identtisiä varaosia. Muunlaisten osien käyttö voi aiheuttaa vaaran tai vioittaa laitetta. YLEISOHJEITA Älä puhdista muoviosia liuottimilla. Suurin osa muoveista ei siedä markkinoilla olevia määrättyjä liuotteita, jotka vahingoittavat niitä. Käytä puhdasta riepua lian, pölyn jne. puhdistukseen. VAROITUS Jos hiomakonetta ei ole irroitettu verkkovirrasta, epähuomiossa tapahtuva käynnistys voi aiheuttaa vakavia ruumiinvammoja. VAROITUS Muoviosat eivät saa koskaan joutua kosketukseen jarrunesteen, bensiinin, petrolijohdannaisten, ruosteenirrotusöljyn jne. kanssa. Nämä kemiallisetaineet voivat vaurioittaa, heikentää tai tuhotamuovin. Vakio hiomapaperi Katso kuvaa 11.

1. Irroita hiomakone verkkovirrasta.

2. Vapauta paperinpuristin. Poista käytetty hiomapaperi,

3. Aseta paperinpuristimen alle uusi hiekkapaperi.

4. Kiinnitä hiekkapaperi puristimella.

Lasikuidun, kipsin ja pinnoitteiden käsittelyyn käytetyillä sähkökäyttöisillä työkaluilla on taipumusta kulua nopeammin ja niissä havaitaan enemmän ennenaikaisia toimintahäiriöitä.Näistä materiaaleista lähtevät hakkeet, jätteet ja sahajauhot kuluttavat sähkötyökalun osia kuten esimerkiksi hammaspyöriä, harjoja, katkaisimia jne. Tästä syystä tämän työkalun pitkäaikaista käyttöä ei suositella lasikuidun, pinnotteiden, huokostäytteiden ja kipsin työstöön. Mikäli kuitenkin hiot tämäntyyppistä materiaalia, hiomakone on ehdottomasti puhdistettava säännöllisin väliajoin paineilmapuhaltimella. YMPYRÄLIIKE Epäkesko liike sopii parhaiten nopeaan hiomiseen, kun poistetaan vanhoja pinnoitteita, tasoitetaan epätasaista puuta, hiotaan tukkeja sopivan mittaisiksi tai kun hiotaan maalattavia pintoja. Hiekkapaperi liikkuu pieninä kehinä erittäin nopeasti, jolloin hiomakonetta on helppo liikuttaa.

1. Avaa sormilevyn kansi.

2. Laske sormilevy ja lukitse se paikoilleen.

3. Sulje sormilevyn kansi.

Suomi min-1 VAROITUS Käytä aina sähkölaitetta käyttäessäsi tai pölyä puhaltaessasi suojalaseja, joissa on sivusuojaimet. Käytä lisäksi pölynaamaria, jos työ on pölyistä. Kierrosten tai liikkeiden määrä minuutissa Radan halkaisija CE-vastaavuus VOITELU Kaikki laitteen laakerit on voideltu laitteen eliniäksi normaaliolosuhteissa riittävällä määrällä korkealaatuista voiteluainetta. Tästä syystätyökalu ei kaipaa lisävoitelua. Kaksoiseristys Käytä kuulosuojaimia HIOMALUISTIMEN PUHDISTAMINEN Kestoiän pidentämiseksi ja optimaallisen tehokkuuden saamiseksi hiomaluistin on puhdistettava säännöllisin väliajoin. Poista kaikki roskat ja hiukkaset huuhtelemalla luistin lämpimällä vedellä. Kun luistin on puhdistettu, puristele liika vesi pois ja anna sen kuivua. Varastoi hiomaluistimet tasaisesti kuivaan paikkaan. Käytä suojalaseja Lue ohjeet huolellisesti käynnistämistä. VAROITUS Irroita hiomapaperi tai –luistin hiomakoneesta aina ennen puhdistusta. Tämän ohjeen laiminlyönti voi aiheuttaa vakavia ruumiinvammoja.

Älä heitä raaka-aineita kotitalousjätteisiin, vaan vie kierrätykseen. Ympäristönsuojelun kannalta työkalu, lisäva r usteet ja pakkausmateriaali on lajiteltava. SYMBOLI Turvavaroitus

laitteen Käytöstä poistettavia sähkölaitteita ei pidä hävittää talousjätteiden mukana. Ne on mahdollisuuksien mukaan pantava kiertoon. Kierrätysohjeita antavat kunnan viranomaiset ja vähittäiskauppiaat. HIOMAPAPERIN PUHDISTAMINEN Hiomakoneen mukana toimitettuja hiomapapereita voidaan käyttää uudelleen. Näin ollen on erittäin tärkeää, että niiden pinnalle kertynyt pöly ja hiukkaset poistetaan säännöllisin väliajoin. Puhdista hiomapaperin pinta hankaamalla kovalla kumityynyllä. Voit esimerkiksi käyttää puhdasta kengänpohjaa.

ennen Voltti Hertz Vaihtovirta Watti Tyhjäkäyntinopeus

2. Pöörake veidi ja lükake tolmukarp lihvmasina puhuri

3. Pange uus lihvpaber paberikinniti alla.

TAKUUEHDOT Tällä Ryobi-tuotteella on valmistusviat ja vialliset osat kattava vuoden (24 kk) takuu alkuperäiseen ostokuittiin tai laskuun merkitystä ostopäivästä lukien. Takuu ei kata normaalista kulumisesta, epänormaalista tai kielletystä käytöstä tai ylikuormituksesta aiheutuneita vahinkoja eikä lisävarusteita kuten akkuja, polttimoita,teriä, pusseja jne. Mikäli takuuaikana ilmaantuu toimintahäiriöitä, vie PURKAMATON tuote ostotodistuksineen myyjäliikkeeseen tai lähimpään Ryobikeskushuoltamoon. Tämä takuu ei vaikuta viallisia tuotteita koskeviin lakiperusteisiin oikeuksiin.

VAROITUS Tämän tiedotteen tärinätaso on mitattu EN60745-standardien mukaisilla testeillä, ja niitä voidaan käyttää verrattaessa laitetta toiseen. Sitä voidaan käyttää arvioitaessa tärinävaikutusta. Ilmoitettu tärinätaso vastaa laitteen pääasiallista käyttötarkoitusta. Jos laitetta kuitenkin käytetään muuhun tarkoitukseen, muilla lisälaitteilla tai huonosti huollettuna, tärinätaso saattaa poiketa ilmoitetusta arvosta. Tämä voi kasvattaa kokonaisaltistumista huomattavasti koko työjakson kuluessa. Podczas oceny naraenia na drgania naley równie uwzgl dni czas wyczenia urzdzenia oraz czas, w którym urzdzenie jest wczone, jednak praca nie jest wykonywana. Czasy te mog znacznie zmniejszy stopie naraenia operatora na drgania w caym okresie wykonywania pracy. Naley okreli dodatkowe rodki ochrony operatora przed skutkami drga, przykadowo: dba o stan techniczny urzdzenia i przystawek, dba o zachowanie ciepoty doni, odpowiednio zorganizowa harmonogram wykonywania prac.

Tärinän altistumistasoa arvioitaessa tulee huomioida ajat, jolloin laite on sammutettu tai kun se on käynnissä, mutta sitä ei käytetä varsinaiseen työskentelyyn. Tämä voi vähentää kokonaisaltistumista huomattavasti koko työjakson kuluessa. Käytä muitakin suojakeinoja turvataksesi käyttäjän tärinävaikutukselta, kuten: huolla laite ja lisälaitteet, pidä kätesi lämpiminä, organisoi työnkulku.

TODISTUS STANDARDIN-MUKAISUUDESTA Todistamme täten ja vastaamme yksin siitä, että tämä tuote on alla lueteltujen standardien ja standardoimis-asiakirjojen vaatimusten mukainen. 2006/42/EC, 2004/108/EC, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3, EN60745-1, EN60745-2-4, EN62233 Melutaso [K=3dB(A)] : Lp=81.9dB(A) Lw=92.9dB(A) Tärinätaso [K=1.5m/s²]: ah=5.65m/s²
