GEBRUIKSAANWIJZING EMS180RV RYOBI

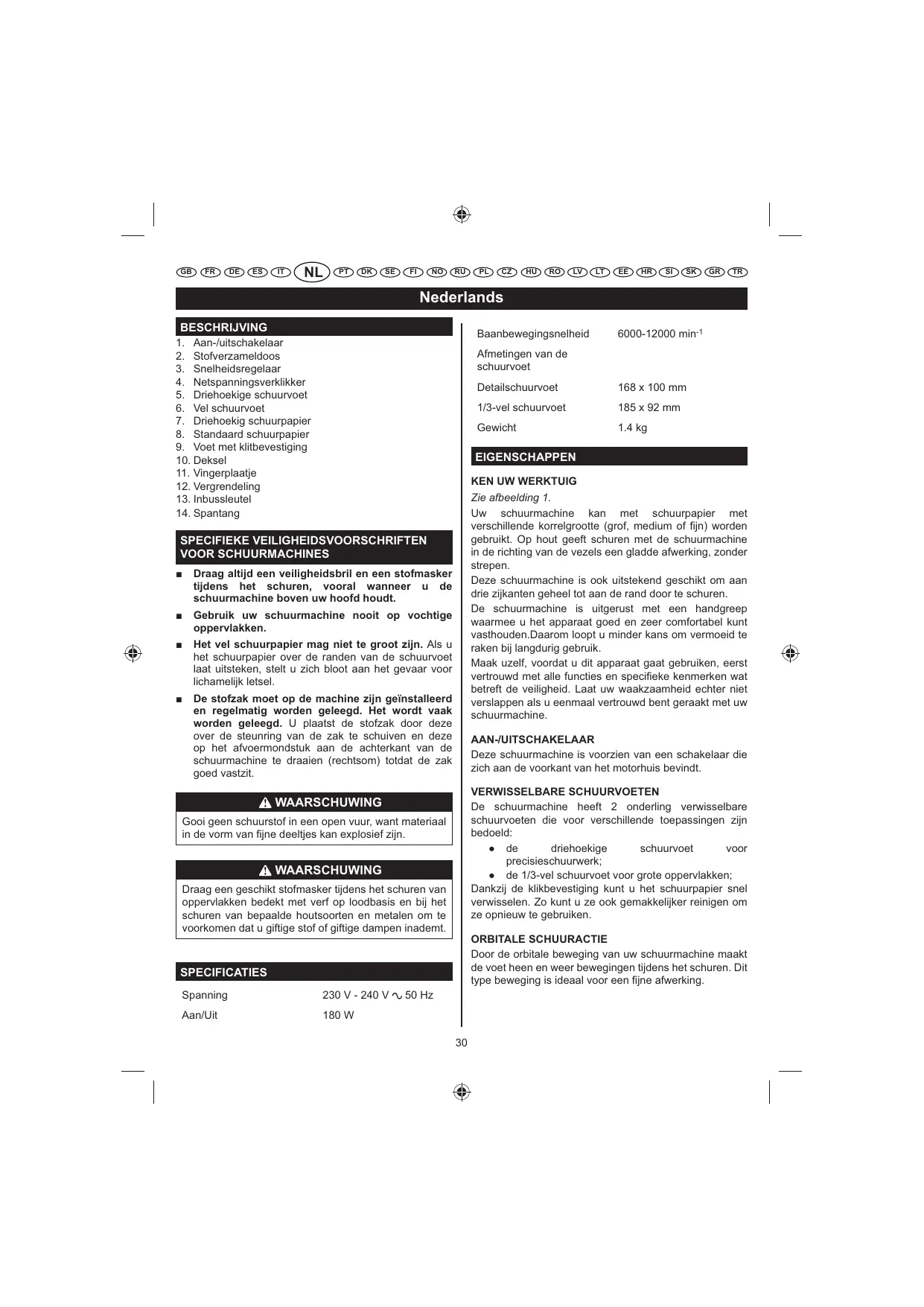

Nederlands BESCHRIJVING Baanbewegingsnelheid

1. Aan-/uitschakelaar

3. Snelheidsregelaar

4. Netspanningsverklikker

5. Driehoekige schuurvoet

7. Driehoekig schuurpapier

9. Voet met klitbevestiging

6000-12000 min-1 Afmetingen van de schuurvoet Detailschuurvoet 168 x 100 mm 1/3-vel schuurvoet 185 x 92 mm Gewicht

Zie afbeelding 1. Uw schuurmachine kan met schuurpapier met verschillende korrelgrootte (grof, medium of Âjn) worden gebruikt. Op hout geeft schuren met de schuurmachine in de richting van de vezels een gladde afwerking, zonder strepen. Deze schuurmachine is ook uitstekend geschikt om aan drie zijkanten geheel tot aan de rand door te schuren. De schuurmachine is uitgerust met een handgreep waarmee u het apparaat goed en zeer comfortabel kunt vasthouden.Daarom loopt u minder kans om vermoeid te raken bij langdurig gebruik. Maak uzelf, voordat u dit apparaat gaat gebruiken, eerst vertrouwd met alle functies en speciÂeke kenmerken wat betreft de veiligheid. Laat uw waakzaamheid echter niet verslappen als u eenmaal vertrouwd bent geraakt met uw schuurmachine. SPECIFIEKE VEILIGHEIDSVOORSCHRIFTEN VOOR SCHUURMACHINES

Draag altijd een veiligheidsbril en een stofmasker tijdens het schuren, vooral wanneer u de schuurmachine boven uw hoofd houdt.

Gebruik uw schuurmachine nooit op vochtige oppervlakken.

Het vel schuurpapier mag niet te groot zijn. Als u het schuurpapier over de randen van de schuurvoet laat uitsteken, stelt u zich bloot aan het gevaar voor lichamelijk letsel.

De stofzak moet op de machine zijn geïnstalleerd en regelmatig worden geleegd. Het wordt vaak worden geleegd. U plaatst de stofzak door deze over de steunring van de zak te schuiven en deze op het afvoermondstuk aan de achterkant van de schuurmachine te draaien (rechtsom) totdat de zak goed vastzit. AAN-/UITSCHAKELAAR Deze schuurmachine is voorzien van een schakelaar die zich aan de voorkant van het motorhuis bevindt. VERWISSELBARE SCHUURVOETEN De schuurmachine heeft 2 onderling verwisselbare schuurvoeten die voor verschillende toepassingen zijn bedoeld: Ê de driehoekige schuurvoet voor precisieschuurwerk; Ê de 1/3-vel schuurvoet voor grote oppervlakken; Dankzij de klikbevestiging kunt u het schuurpapier snel verwisselen. Zo kunt u ze ook gemakkelijker reinigen om ze opnieuw te gebruiken. WAARSCHUWING Gooi geen schuurstof in een open vuur, want materiaal in de vorm van Âjne deeltjes kan explosief zijn. WAARSCHUWING Draag een geschikt stofmasker tijdens het schuren van oppervlakken bedekt met verf op loodbasis en bij het schuren van bepaalde houtsoorten en metalen om te voorkomen dat u giftige stof of giftige dampen inademt. ORBITALE SCHUURACTIE Door de orbitale beweging van uw schuurmachine maakt de voet heen en weer bewegingen tijdens het schuren. Dit type beweging is ideaal voor een Âjne afwerking. SPECIFICATIES Spanning 230 V - 240 V Aan/Uit 180 W 50 Hz

Nederlands STOFVERZAMELDOOS De stofdoos kan aan de schuurmachine worden gehecht en houdt het stof tot een minimum. om het oppervlak mooi af te werken. Schuur met elke korrelgrootte totdat u een gelijkmatig oppervlak hebt verkregen. VARIABELE SNELHEID WAARSCHUWING Zie afbeelding 4. De schuurmachine is voorzien van een elektronische snelheidsregelaar zodat u het apparaat optimaal kunt gebruiken. Door de juiste snelheid in te stellen, kan uw werktuig worden aangepast aan speciÂeke schuurbehoeften. De elektronische eigenschap van uw werktuig stelt u in staat om de motorsnelheid Èexibel af te stellen volgens de vereiste werkomstandigheden. Het elektronische systeem van de regelaar meet de belasting van de motor en verhoogt of verlaagt de kracht van de motor daarna zodanig dat de snelheid constant blijft. De snelheid kan worden bijgesteld al naar gelang het soort uit te voeren werk of het type oppervlak dat u wilt schuren. Voor ruwe oppervlakken of voor een eerste snelle grove schuurbeurt draait u de regelaar rechtsom om de snelheid te verhogen. Gebruik de schuurmachine niet zonder schuurpapier want dat zou de schuurvoet kunnen beschadigen. Schuurblad/pad aanbevolen gebruik Schuurpapier met korrel Ø 80 Grof schuurwerk Schuurpapier met korrel Ø 120 Licht schuurwerk Schuurpapier met korrel Ø 150 SNELBEVESTIGING SCHUURZOLEN VAN Licht schuurwerk SCHUURPAPIER

1. Trek de stekker van de schuurmachine uit het

2. Zorg dat de gaten van het schuurpapier of de

schuurzool zijn uitgelijnd met de gaten in de voet van de schuurmachine en plak daarna voorzichtig het papier met de kant met de klitbevestiging op de voet vast en druk dit zo stevig mogelijk aan. OPMERKING: Wij raden u aan om het schuurpapier en de schuurzolen steeds schoon te maken zodat ze zo goed mogelijk aan de voet van de schuurmachine hechten. Reinig de hechtvlakken regelmatig met een borsteltje. MONTAGE WAARSCHUWING De stekker van de schuurmachine mag niet in het stopcontact zitten als u onderdelen monteert, afstellingen wijzigt, de machine schoonmaakt of de klaar bent met u werk. Wanneer u het werktuig ontkoppelt, voorkomt dit accidenteel starten, wat ernstige letsels kan veroorzaken. STOFDOOS VASTMAKEN Zie afbeelding 3. De stofdoos voorziet in een stofverzamelsysteem voor de schuurmachine. Schuursel wordt door de openingen van de schuurschijf opgezogen en in de stofdoos verzameld tijdens het schuren.

1. Trek de stekker van de schuurmachine uit het

2. Met een lichte draaibeweging schuift u de stofdoos

stevig in de blazeruitlaat op de schuurmachine. SCHUURPAPIER KIEZEN De keuze van de maat en het type schuurpapier en de juiste korrelgrootte is zeer belangrijk als u kwaliteitswerk wilt leveren. Voor een voorbewerking raden wij aan schuurpapier met een synthetische schuurlaag te gebruiken, bijvoorbeeld aluminiumoxide of siliciumcarbide. Natuurlijke schuurmiddelen zoals silex of granaat zijn namelijk als materiaal te zacht om rendabel voor voorbewerkingen te kunnen worden gebruikt. Algemeen kan worden gesteld dat grofkorrelig papier dient om het grootste gedeelte van het af te schuren oppervlak te verwijderen en dat een Âjnere korrel dient voor de eindafwerking. De staat waarin het te schuren oppervlak zich bevindt is bepalend voor de te gebruiken korrelgrootte. Als het oppervlak oneffen is, begint u eerst met een grofkorrelig papier totdat u een gelijkmatig oppervlak hebt verkregen. Daarna kunt u met medium grof papier de krassen weghalen die door het grove papier zijn achtergelaten, en daarna gebruikt u Âjner schuurpapier WAARSCHUWING Blijf waakzaam tijdens het gebruik van de schuurmachine. Zorgeloze handelingen, al duren ze maar een fractie van een seconde, kunnen leiden tot ernstige letsels.

2. Plaats de schuurmachine zodanig op het werkstuk

dat het gehele zooloppervlak in contact is met het werkstuk. TOEPASSINGEN U mag de schuurmachine uitsluitend voor de hieronder vermelde toepassingen gebruiken: Ê Schuren op houten oppervlakken. Ê Verwijderen van roest en schuren van staal. Ê Polijsten en schuren van porselein en metalen. LET OP Zorg dat u met uw handen de ventilatiegleuven niet afdekt, want dat zou kunnen leiden tot een oververhitting van de motor. LET OP Houd het snoer uit de buurt van de schuurzone en leg het zo dat het tijdens het schuren niet beklemd kan raken tussen de houtstukken, gereedschappen of andere voorwerpen.

3. Zet de schuurmachine aan en verplaats hem langzaam

over het werkstuk. OPMERKING: Houd de schuurmachine op een redelijke afstand voor u uit zodat u het werkstuk goed kunt zien. Zet de schuurmachine aan en wacht tot de motor de maximumsnelheid bereikt.Breng de voet van de schuurmachine daarna langzaam naar het werkstuk. Zodra de zool in contact met het werkstuk is gekomen, verplaatst u de schuurmachine over het oppervlak met kleine cirkelbewegingen. WAARSCHUWING Draag altijd een veiligheidsbril of een beschermbril met zijschotjes wanneer u met gereedschap werkt. Als u zich hier niet aan houdt, kunnen wegspattende deeltjes, stof en spanen in uw ogen komen en ernstig oogletsel veroorzaken. Vooral de schuurmachine niet overbelasten. Het gewicht van de schuurmachine oefent voldoende druk op het werkstuk uit.Laat de schuurmachine en het schuurpapier al het "werk" doen. Als u zelf ook op de schuurmachine drukt, zou de motor langzamer kunnen gaan draaien, het schuurpapier sneller kunnen versleten en de schuursnelheid aanzienlijk lager kunnen worden. Bovendien kan door overmatige druk de motor overbelast raken en door oververhitting beschadigd worden, wat schadelijk is voor de goede werking van het apparaat. door de wrijvingswarmte kan het vernis of de lak zacht worden waarmee het hout bedekt is. BEDIENING

SCHUURMACHINE AAN- EN UITZETTEN

Om de schuurmachine AAN: Om de schuurmachine AAN te zetten duwt u de AAN/UIT-schakelaar naar links.

Om de schuurmachine UIT: Om de schuurmachine UIT te zetten duwt u de AAN/UIT-schakelaar naar rechts. Zorg ervoor dat u niet te lang op hetzelfde deel van het werkstuk blijft schuren, omdat de schurende werking van de schuurmachine binnen korte tijd diep in het materiaal kan inslijten en onregelmatige plekken in het oppervlak veroorzaakt. GEBRUIK Zie afbeelding 5.

1. Zet het werkstuk zodanig vast dat het niet onder de

schuurmachine kan wegglijden. Als u de schuurmachine lang achter elkaar gebruikt, kan de motor oververhit raken. Als dit voorkomt, schakelt u de schuurmachine uit tot de schuurschijf volledig stilvalt en verwijdert u het dan van het werkstuk. Haal uw hand weg van de ventilatiegleuven, verwijder het schuurpapier en zet vervolgens de schuurmachine aan en laat hem zo onbelast draaien om de motor af te koelen. WAARSCHUWING Als u het werkstuk niet vastzet, bestaat de kans dat het naar u toe wordt geslingerd en ernstig letsel veroorzaakt.

Zie afbeelding 6. WAARSCHUWING

Blijf met uw gezicht uit de buurt van de schuurmachine en de schuurzone. Bescherm uw haar zodat het niet wordt meegetrokken in de schuurmachine aangezien dit ernstig lichamelijk letsel kan veroorzaken. Voor detailschuren, zoals hoeken en spleten, gebruikt u de tip van het schuurpad met kleine heen en weer bewegingen. STOFDOOS LEEGMAKEN Zie afbeelding 7. Voor een efÂciënte stofafzuiging dient u de zak te legen

Nederlands Breng het schuurpapier op de schuurvoet en begin met schuren. als deze halfvol is. Maak de stofdoos altijd leeg en maak deze grondig schoon wanneer u een schuuropdracht heeft voltooid en voor u de schuurmachine opbergt. LET OP WAARSCHUWING Verwijder het schuurpapier wanneer u de machine niet gebruikt om te voorkomen dat het kromtrekt. De ophoping van kleine deeltjes na het schuren van oppervlakken die bedekt zijn met zeer ontvlambare producten zoals polyurethaan, lijnolie, enz. Om het risico p brand te vermijden, maakt u de stofdoos regelmatig leeg (10-15 minuten) terwijl u schuurt en laat u een schuurmachine nooit staan of bergt u ze nooit op zonder de stofdoos helemaal leeg te maken. Lees zorgvuldig de aanbevelingen van de producenten van verf en coatings. SCHUURPAPIER INSTALLEREN Controleer regelmatig of de verlengsnoeren in goede staat verkeren. Gebruik GEEN beschadigd of gescheurd schuurpapier. Haak- en lusband schuurpapier Zie afbeelding 9 - 10.

1. Trek de stekker van de schuurmachine uit het

2. Zorg dat de gaten van het schuurpapier of de

schuurzool zijn uitgelijnd met de gaten in de voet van de schuurmachine en plak daarna voorzichtig het papier met de kant met de klitbevestiging op de voet vast en druk dit zo stevig mogelijk aan. OPMERKING: Wij raden u aan om het schuurpapier en de schuurzolen steeds schoon te maken zodat ze zo goed mogelijk aan de voet van de schuurmachine hechten. Reinig de hechtvlakken regelmatig met een borsteltje.

1. Trek de stekker van de schuurmachine uit het

stopcontact. WAARSCHUWING Als u de stekker van de schuurmachine niet uit het stopcontact trekt, kan de machine ongewild in werking treden en ernstig lichamelijk letsel veroorzaken.

2. Verwijder de stofdoos van de schuurmachine.

3. Schud de stofzak uit om hem te legen.

4. Maak de stofdoos opnieuw aan de schuurmachine

vast. OPMERKING: Voor een grondiger schoonmaak van de stofdoos, haalt u de stofdoos uit het kader en schudt u het stof uit. Plaats de stofdoos over het kader terug en installeer dan de stofdoos op de schuurmachine. WAARSCHUWING Als u de stekker van de schuurmachine niet uit het stopcontact trekt, kan de machine ongewild in werking treden en ernstig lichamelijk letsel veroorzaken. VOET VERWISSELEN Standaard schuurpapier Blad en driehoekig pad Zie afbeelding 11.

1. Trek de stekker van de schuurmachine uit het

2. Laat de papierklem los. Indien er schuurpapier

aanwezig is, verwijdert u dit.

3. Steek de zijgeleider in de gaten van de voetplaat van

de bovenfreesmachine.

4. Klem het schuurpapier op zijn plaats.

1. Omwille van veiligheidsredenen dient u er zeker van

te zijn dat uw werktuig uit de wandcontactdoos is getrokken.

2. Verwijder het schuurpapier van de voet van de

schuurmachine. Draai de inbusschroeven los waarmee de voet aan de schuurmachine is bevestigd met behulp van de bijgeleverde inbussleutel.

3. Zodra u de 3 schroeven los hebt gedraaid, haalt u de

4. Plaats de nieuwe voet op de onderkant van de

schuurmachine en zet de eerste schroef op zijn plaats zonder deze vast aan te draaien.

5. Kijk bij het frezen van hout eerst of er geen spijkers in

het werkstuk zitten; verwijder ze als dit wel het geval is. Zorg dat de schroeven goed maar niet overmatig zijn aangedraaid. ORBITALE BEWEGING De excentrische beweging is ideaal voor snelle schuuracties (oude deklagen verwijderen, ruw hout polijsten, afschuren tot een bepaalde dikte) en voor afwerken (een oppervlak voorbereiden voor schilderen). Het schuurpapier beweegt met hoge snelheid in kleine cirkels, waardoor de schuurmachine zeer mobiel is.

Nederlands VINGERPLAATJE GEBRUIKEN van elektrisch gereedschap, zoals overbrengingen, borstels, schakelaars, enz. Het gebruik van een machine voor glasvezelmateriaal, bekledingsplaten, bouwpleister of gips wordt daarom sterk afgeraden. Als u dit soort materiaal toch moet schuren, is het uiterst belangrijk om de schuurmachine regelmatig met perslucht te reinigen. Zie afbeelding 11.

1. Open het deksel van het vingerplaatje.

2. Laat het vingerplaatje zakken en vergrendel het op zijn

3. Sluit het deksel van het vingerplaatje.

NETSPANNINGSVERKLIKKER WAARSCHUWING Dit werktuig is voorzien van een netspanningsverklikker die gaat branden van zodra het apparaat op een stopcontact is aangesloten. Dit waarschuwt de gebruiker dat het werktuig onder spanning staat en gaat werken zodra u de schakelaar indrukt. Draag altijd een veiligheidsbril of gezichtsbescherming met zijdelingse bescherming terwijl u het werktuig gebruikt of wanneer u stof blaast. Als de werking stof veroorzaakt, draag dan ook een stofmasker. SMERING Alle lagers in dit gereedschap zijn gesmeerd met een voldoende hoeveelheid smeermiddel van hoge kwaliteit, wat moet volstaan voor de levensduur van de machine onder normale gebruiksomstandigheden. Extra smering is daarom niet noodzakelijk. ONDERHOUD WAARSCHUWING De stekker van de schuurmachine mag niet in het stopcontact zitten als u onderdelen monteert, afstellingen wijzigt, de machine schoonmaakt of de klaar bent met u werk. Wanneer u het werktuig ontkoppelt, voorkomt dit accidenteel starten, wat ernstige letsels kan veroorzaken. SCHUURZOLEN REINIGEN Maak de schuurzolen regelmatig schoon om hun levensduur te verlengen en optimale resultaten te behouden. U kunt alle ongerechtigheden verwijderen door de losse zool af te spoelen met lauw water. Nadat u de zool hebt gereinigd, wringt u hem een beetje uit om het overtollige water te verwijderen en legt u hem te drogen. Leg schuurzolen altijd plat weg op een koele en geventileerde plaats. WAARSCHUWING Gebruik voor het onderhoud enkel identieke vervangonderdelen. Het gebruik van andere onderdelen kan een gevaar betekenen of schade aan het product veroorzaken. SCHUURPAPIER REINIGEN De stukken schuurpapier die bij de schuurmachine worden geleverd zijn geschikt voor hergebruik. Het is daarom belangrijk om ze regelmatig te reinigen door het stof en de materiaaldeeltjes te verwijderen die zich op het oppervlak hebben opgehoopt tijdens de verschillende schuurbewerkingen. Om het schuurpapier te reinigen kunt u het afschrobben met een massief stuk rubber. Daarvoor kunt u bijvoorbeeld een schone schoenzool gebruiken. ALGEMENE VOORSCHRIFTEN Voorkom het gebruik van oplosmiddelen wanneer kunststof onderdelen reinigt. De meeste kunststoffen kunnen worden beschadigd door de in de handel zijnde oplosmiddelen. Gebruik een schone doek om vuil of stof te verwijderen. WAARSCHUWING Voorkom steeds dat remvloeistoffen, benzine, petroleumproducten, kruipolie enz. in contact komen met kunststof onderdelen. Deze chemicaliënbevatten namelijk stoffen die kunststof kunnenbeschadigen, verzwakken of aantasten. WAARSCHUWING Haal altijd eerst het schuurpapier of de schuurzool van de voet van de schuurmachine af voordat u het gaat reinigen. Niet-naleving van dit voorschrift kan ernstig lichamelijk letsel veroorzaken. Gereedschap dat voor bewerking van glasvezeldelen, gipsplaten of bekledingsplaten wordt gebruikt, loopt meer risico om voortijdig te verslijten of defect te raken.Het zaagsel en slijpsel dat uit deze materialen ontstaat, heeft een zeer schurende werking op bepaalde onderdelen

Nederlands MILIEUBESCHERMING Zorg dat grondstoffen gerecycleerd worden. Zet daarom een afgedankte elektrische machine niet bij het huishoudafval. Om het milieu te beschermen moeten de machine, de accessoires en de verpakking gesorteerd bij een erkend recyclingcentrum worden aangeleverd. SYMBOOL Veiligheidswaarschuwing

min-1 Volt Hertz Wisselstroom Watt Toerental bij nullast Aantal toeren of omwentelingen per minuut Diameter cirkelbeweging EU-conformiteit Dubbele isolatie Draag gehoorbescherming Draag gezichtsbescherming Gelieve de instructies zorgvuldig te lezen voordat u de machine in gebruik neemt. Elektrisch afval mag niet samen met ander huishoudafval worden weggegooid. Gelieve te recycleren indien de mogelijkheid bestaat. Neem contact op met uw lokaal bestuur of handelaar om advies te krijgen over recyclage.

6. Lihvpaberi alusplaat

GARANTIEVOORWAARDEN Dit Ryobi product is gewaarborgd tegen fabricagefouten en defecte onderdelen gedurende een periode van vierentwintig (24) maanden, te rekenen vanaf de officiële datum op het origineel van de door de wederverkoper aan de eindgebruiker uitgeschreven rekening. Beschadigingen veroorzaakt door normale slijtage, door abnormaal of ongeoorloofd gebruik of onderhoud, of door overbelasting vallen niet onder deze garantie, evenmin als accu's, lampen, bits, snijbladen, zakken enz. In geval van slechte werking tijdens de garantieperiode, wordt u verzocht het NIET GEDEMONTEERDE product samen met de koopbon aan uw leverancier of aan het dichtstbijzijnde Ryobi servicecentrum te sturen. Deze garantie doet niet af aan uw wettelijke rechten met betrekking tot defecte producten.
